Type de produit	SUV compact
Marque	Toyota
Modèle	Urban Cruiser
Longueur	Environ 3,93 m
Largeur	Environ 1,73 m
Hauteur	Environ 1,53 m
Poids à vide	Environ 1 200 – 1 300 kg
Motorisation	Essence 1.6L VVT-i ou Diesel 1.4L D-4D
Puissance	Environ 90 – 110 ch
Transmission	Manuelle 5 ou 6 vitesses, ou automatique (selon version)
Roues motrices	Traction avant ou 4 roues motrices (selon version)
Système de démarrage	Clé mécanique ou Smart Entry & Start (sans clé)
Fonctions principales	Climatisation manuelle ou automatique, vitres électriques, verrouillage centralisé, système Stop & Start (essence), régulateur de vitesse (selon version)
Sécurité active	ABS, VSC, verrouillage sécurité enfants aux portes arrière, systèmes de retenue pour enfants (sièges ISOFIX)
Sécurité passive	Airbags, ceintures de sécurité à 3 points avec prétensionneurs
Éclairage	Phares halogènes, feux de brouillard avant et arrière (selon version)
Essuie-glaces	Avant et arrière, avec lave-glace
Capacité du réservoir	Environ 45 L
Pneus	Pression recommandée : 2,2 – 2,5 bar (vérifier sur l'étiquette)
Entretien et nettoyage	Vérifier régulièrement les niveaux (huile, liquide de frein, lave-glace). Nettoyer l'habitacle avec un chiffon doux. Ne pas utiliser de nettoyants agressifs.
Pièces détachées et réparabilité	Pièces disponibles chez le concessionnaire Toyota et en ligne. Indice de réparabilité non fourni.
Informations générales	Notice d'utilisation disponible en PDF gratuitement. Le manuel complet se trouve à bord du véhicule.

FOIRE AUX QUESTIONS - URBAN-CRUISER TOYOTA

Comment fonctionne le système Smart Entry & Start ?

Le système permet de déverrouiller les portes et de démarrer le moteur sans sortir la clé. Il suffit de porter la clé électronique sur soi. Pour déverrouiller, touchez le capteur derrière la poignée de porte avant. Pour verrouiller, appuyez sur le bouton sur la poignée. Pour démarrer, appuyez sur le bouton ENGINE START STOP tout en maintenant la pédale d'embrayage (boîte manuelle) ou de frein (boîte automatique).

Comment activer le verrouillage de sécurité enfants ?

Sur les portes arrière, poussez le contacteur vers le bas. Une fois activé, la porte ne peut pas être ouverte depuis l'intérieur du véhicule. Pour désactiver, remontez le contacteur.

Comment régler la hauteur de la ceinture de sécurité ?

Tirez sur la molette de déverrouillage et faites glisser le dispositif de réglage vers le bas pour abaisser, ou vers le haut jusqu'à entendre un clic pour monter. Le centre de l'appui-tête doit être au niveau du haut des oreilles.

Que faire si le témoin ECO ne s'allume pas ?

Le témoin ECO s'allume lorsque le système Stop & Start est actif et que le moteur s'arrête automatiquement. S'il ne s'allume pas, vérifiez que la fonction est activée (bouton ECO OFF désactivé) et que les conditions de fonctionnement sont remplies (batterie chargée, température moteur normale).

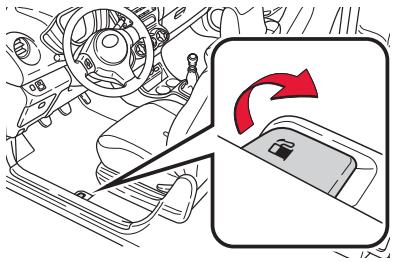

Comment ouvrir le réservoir de carburant ?

Depuis l'habitacle, appuyez sur le contacteur d'ouverture de la trappe à carburant situé près du siège conducteur. Ensuite, tournez lentement le bouchon du réservoir pour l'ouvrir. Engagez le bouchon à l'arrière de la trappe pendant le remplissage.

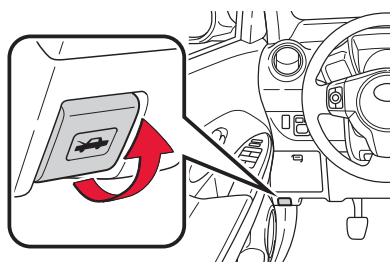

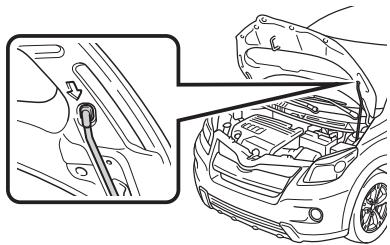

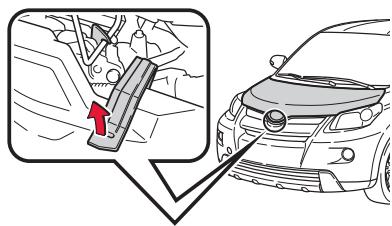

Comment ouvrir le capot ?

Tirez sur le levier de déverrouillage du capot situé sous le tableau de bord côté conducteur. Le capot se soulève légèrement. Ensuite, dégagez le loquet sous le capot et soulevez-le. Maintenez-le ouvert avec la béquille en l'insérant dans la fente prévue.

Comment utiliser le mode de verrouillage des quatre roues motrices ?

Sur les modèles à 4 roues motrices, appuyez sur le bouton de verrouillage 4WD. Le couple est réparti vers les roues arrière pour améliorer la motricité dans la boue ou la neige. Le mode se désactive automatiquement si vous freinez ou si vous dépassez 40 km/h.

Quels sont les conseils pour une conduite économique ?

Adoptez une conduite souple : passez les rapports tôt (vers 2000 tr/min), anticipez le trafic, coupez le moteur si l'arrêt dépasse 30 secondes, retirez les charges inutiles sur le toit, vérifiez la pression des pneus (sous-gonflage = surconsommation). Les économies peuvent atteindre 20 à 30 %.

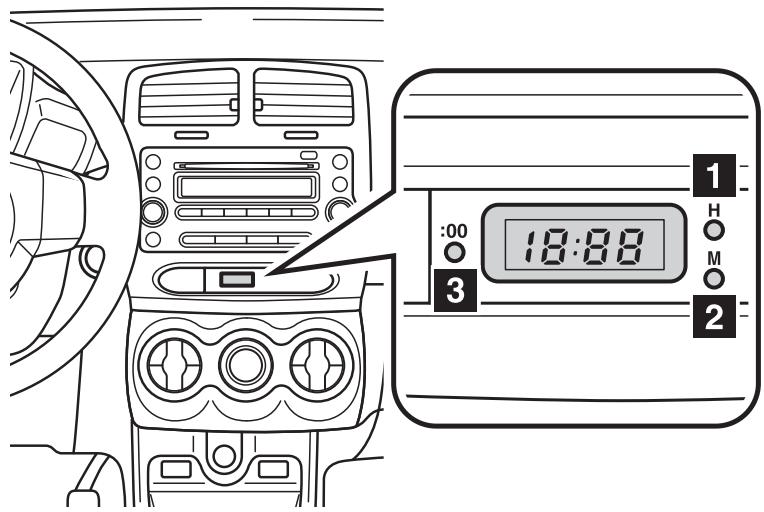

Comment régler l'heure sur le combiné d'instruments ?

Utilisez les boutons de réglage de l'horloge sur le tableau de bord. Appuyez sur le bouton H (heures) et M (minutes) pour ajuster. L'heure peut être arrondie automatiquement à la plus proche (ex. 1:30 devient 2:00). En cas de déconnexion de la batterie, l'heure se réinitialise à 1:00.

Comment désembuer le pare-brise efficacement ?

Désactivez le mode AUTO, mettez la climatisation sur ON, désactivez le recyclage d'air (témoin éteint) et réglez le débit d'air vers le pare-brise (témoin allumé). Assurez-vous que la température est suffisamment chaude ou froide selon la saison.

MODE D'EMPLOI URBAN-CRUISER TOYOTA

Accéder à votre véhicule 2-3

Verrouillage de la sécurité enfants des portes arrêt 3

Système de retenue pour enfants 3

Réglage des sièges et des ceintures de sécurité 4-5

Réglage du volant 5

Présentation du tableau de bord 6

Commandes au volant 7

Combiné des instruments 8-9

Phares 9

Essuie-glaces 10

Vitres électriques et verrouillage des vitres 10

Démarrage de votre véhicule 11

Système Stop & Start (selon l'équipement) 11

Chauffage, climatisation et désembuage 12

Configuration de l'affichage pour accéder au réglage de l'heure 13

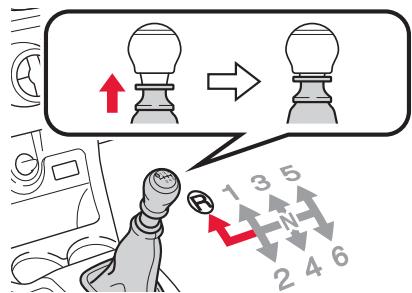

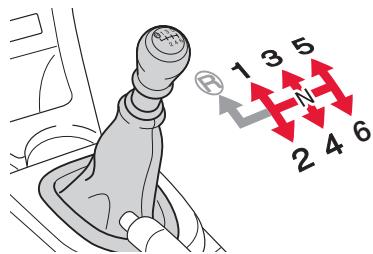

Sélection des rapports 14

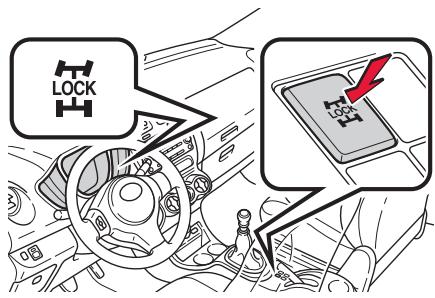

Verrouillage des quatre roues motrices (modèle à quatre roues motrices) 14

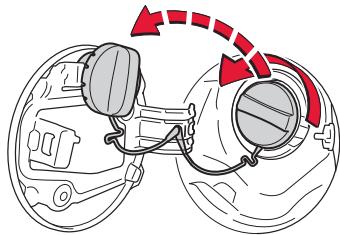

Ouverture du réservoir à carburant 15

Ouverture du capot 15

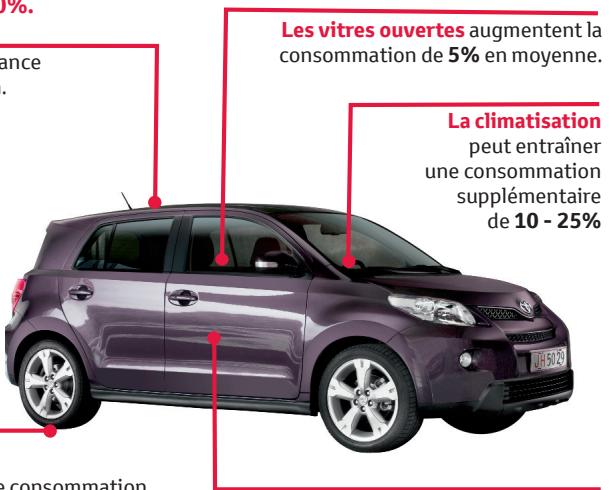

Conduite économique 16

Présentation de l'urban cruiser

Nous vous félicitons d'avoir besoin le Toyota Urban Cruiser ! Lisez ce Guide Express pour vous familiariser avec votre véhicule et en apprécier les qualités exceptionnelles.

Ce Guide Express ne remplace pas le Manuel du Propriétaire que vous trouverez dans votre véhicule et qu’il est important que vous lisiez de façon attentive, ainsi que tout autre manuel edited par Toyota. Ceci vous permettra de vous familiariser avec les instructions d’utilisation et de sécurité qui y sont reprises, afin d’utiliser au moins les capacités de votre véhicule.

Veuillez lire tous les documents fournis pour pouvoir profiter au maximum de votre voiture et découvrir les différents services proposés.

Votre concessionnaire et tous les employés de Toyota vous souhaitent de nombreuses années de plaisir de conduite au volant de votre nouvel Urban Cruiser.

NB : Toutes les informations qui figurent dans ce Guide Express sont valides au moment de son impression. Toyota se réserve le droit d'apporter à tout moment et sans préavis les modifications nécessaires.

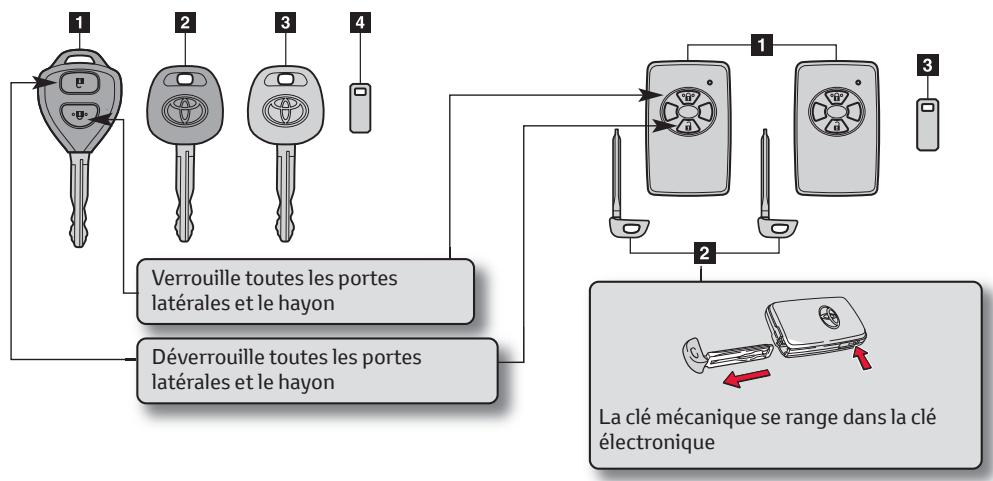

Sans système smart entry & start (ouverture/fermeture des portes et démarrage sans clé)

1. Clés maîtresses (avec télécommande). Assurent les fonctions télécommandées.
2. Clés maîtresses (sans télécommande).
3. Clé de service - Accès limité.
4. Plaquette du numéro des clés.

Avec système smart entry & start

1. Clés électroniques
2. Commandent le système « Smart Entry & Start »
3. Assurent les fonctions télécommandées
4. Clés mécaniques
5. Plaquette du numéro des clés

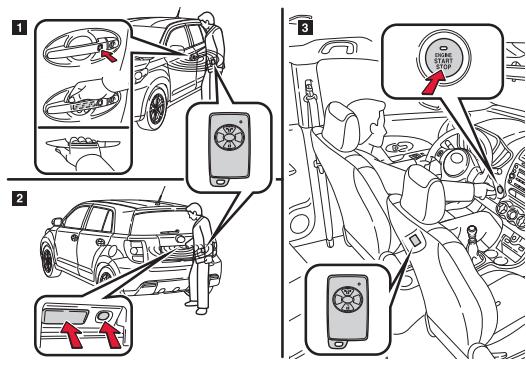

Système « smart entry & start

Les opérations suivantes s'effectuent simplement lorsque vous portez la clé électronique sur vous.

(Le conducteur doit toujours porter la clé électronique sur lui.)

1. Déverrouille et verrouille les portes.
2. Déverrouille et verrouille le hayon/coffre.
3. Démarrer et arrêter le moteur.

Déverrouillage et verrouillage des portes (poignées des portes avant uniquement)

Saisissez la poignée pour déverrouiller la porte. Assurez-vous de toucher le capteur à l'arrière de la poignée.

Appuyez sur le bouton pour verrouiller la porte.

Les portes ne peuvent pas être déverrouillées dans les 3 secondes suivant leur verrouillage.

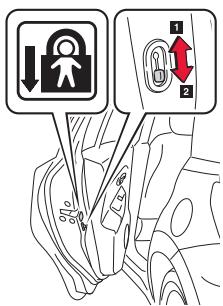

Verrouillage de la sécurité enfants des portes arrêté

La porte ne peut pas être ouverte depuis l'intérieur du véhicule lorsque le verrouillage est activé.

1. Déverrouillage
2. Verrouillage

Ce verrouillage peut être activé pour empêcher les enfants d'ouvrir les portes arrêtées. Poussez les contacteurs de porte arrêtée vers le bas pour les verrouiller.

Système de retenue pour enfants

Les systèmes de retenue pour enfants sont classés en 5 groupes selon le règlement ECE 44 :

Groupe 0: jusqu'à 10 kg (0-9 mois)

Groupe 0+ : jusqu'à 13 kg (0-2 ans)

Groupe I: 9-18 kg (9 mois-4 ans)

Siège bébé (coque)

correspond aux groupes 0 et 0+

du règlement ECE 44

Groupe II: 15-25 kg (4-7 ans)

Groupe III: 22-36 kg (6-12 ans)

(B) Siège pour jeune enfant correspond aux groupes 0+, 1 et 2 du règlement ECE 44

(C) Siège junior (rehausseur) correspond au groupe I'll du règlement ECE 44

Réglage des sièges et des ceintures de sécurité

Réglage de la hauteur de l'appui-tête

1. Vers le haut Tirez l'appui-tête vers le haut.
2. Vers le bas Poussez l'appui-tête vers le bas tout en appuyant sur le bouton de déverrouillage.

Ceintures de sécurité

1. Pour attacher votre ceinture de sécurité, engagez la languette dans la boucle jusqu'à entendre un clic.
2. Appuyez sur le bouton pour détacher votre ceinture de sécurité.

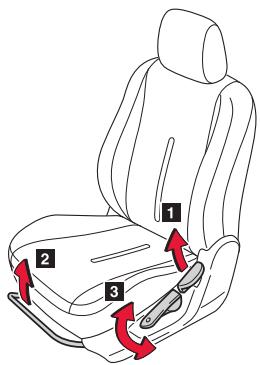

Sièges avant

1. Levier de réglage de l'inclinaison du dossier.
2. Levier de réglage de la position de l'assise.
3. Lever de réglage de la hauteur du siège (côté conducteur).

Le centre de l'appui-tête doit être au même niveau que le haut des oreilles.

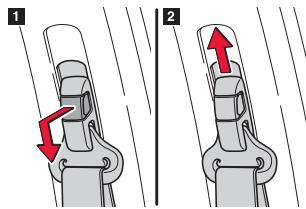

Réglez la hauteur:

1. Pour baisser la hauteur de la ceinture de sécurité, tirez sur la molette de déverrouillage et faites glisser le dispositif de réglage de la hauteur vers le bas.
2. Pour monter la hauteur de la ceinture de sécurité, déplacez le dispositif de réglage de la hauteur vers le haut jusqu'à ce que vous entendiez un clic.

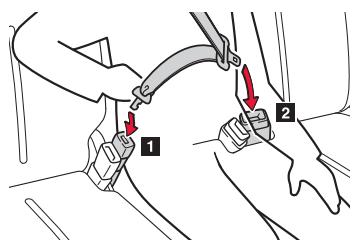

Ceintures de sécurité centrales arrêtées

Assurez-vous que la boucle (1) est bien fermée pour une utilisation facile de la ceinture de sécurité centrale.

1. Associez la languette à l'extrémité du crochet.
2. Associez la languette à l'extrémité concave.

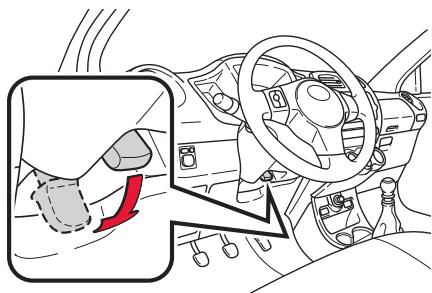

Réglage du volant

En tenant le volant, poussez le levier vers le bas.

Réglez la position en déplaçant le volant

horizontalement et verticalement.

Après le réglage, tirez le levier vers le haut pour verrouiller la position du volant.

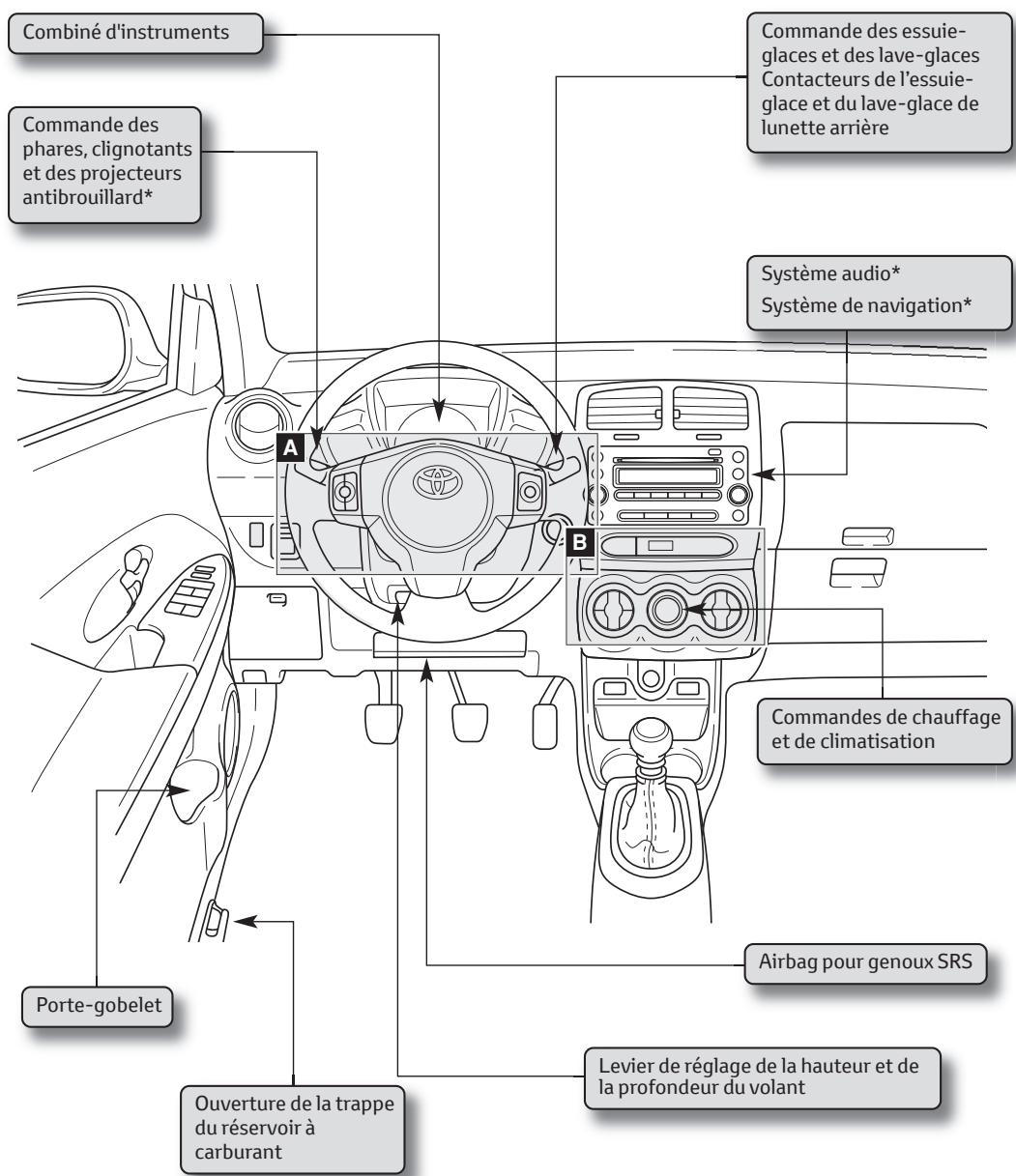

Présentation du tableau de bord

A. Commandes au volant (page 7). B. Commandes de chauffage et de climatisation (page 12).

Zone A indiquée sur la présentation du tableau de bord (page 6).

* Sur certains modèles (référence non fournie)

Véhicules sans système smart entry & start

Les jauges, compteurs et affichages décrits ci-après s'éclairent lorsque la clé de contact est en position « ON ».

Véhicules avec système smart entry & start

Les jauges, compteurs et affichages décrits ci-après s'éclairent lorsque le bouton « ENGINE START STOP » est en mode IGNITION ON.

Tableau central

Les unités du compteur de vitesse, du compte-tours et de certains indicateurs peuvent différer en fonction de la motorisation.

Modification de l'affichage

Pour faire défiler les différentes informations, appuyez sur le bouton MODE.

Affichage d'informations multiples

Affichage du compteur kilométrique et du compteur journalier.

Informations sur le trajet - Affiche l'autonomie restante, la consommation de carburant et toute autre information similaire.

Température extérieure - Affiche la température extérieure.

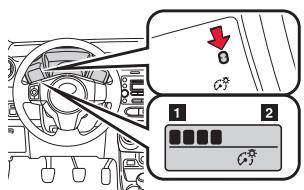

Réglage de la luminosité du combiné des instruments

Pour régler la luminosité du combiné d'instruments, appuyez sur ce bouton.

1. Plus foncé.
2. Plus clair.

Témoins indicateurs principaux

Les témoins informent le conducteur de l'état opérationnel des principaux systèmes du véhicule.

Témoin des clignotants

Feux de route

Feux de position

Témoin des projecteurs antibrouillard avant

Témoin des feux arrière de brouillard

Témoins d'accélération principaux*

Les témoins d'rapidissement informent le conducteur de tout dysfonctionnement d'un système du véhicule.

Ces témoins s'allument lorsque la clé de contact est en position « ON » (sans système Smart Entry & Start) ou si le bouton « ENGINE START STOP » est en mode IGNITION ON (avec système Smart Entry & Start). Ils s'éteignent une fois le moteur démarré.

Si un témoin ne s'allume pas ou ne s'éteint pas, cela peut indiquer un dysfonctionnement. Dans ce cas, faites inspecter votre véhicule par votre concessionnaire Toyota.

Pour plus de détails, veuillez consulter le Manuel du propriétaire, chapitre 2-2.

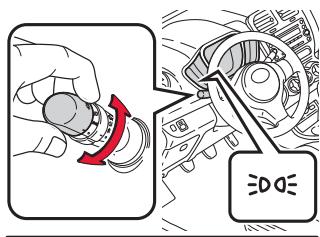

Les faux de croissement peuvent être actionnés manuellement

Les feux de positions, feux arrière et éclairages des plaques minéralogiques s'allument.

Les feux de croisement et tous les feux squés ci-dessus s'allument.

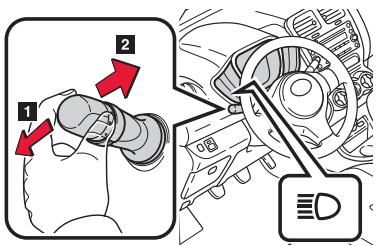

Actionnement des flaps de route

1. Les feux de croisement étant allumés, repoussez le levier vers le tableau de bord pour allumer les feux de route.

Ramenez le levier à la position centrale pour allumer les yeux de route.

1. Vous pouvez effectuer un « appel de phares » avec les feux de croissance allumés ou éteints en tirant le levier vers vous. Puis relâchez-le.

Essuie-glace et lave-glace de la lunette arrière

1. Fonctionnement intermittent
2. Vitesse lente
3. Vitesse rapide
4. Un seul balayage
5. Fonctionnement intermittent
6. Fonctionnement normal
7. Actionnement simultané du lave-glace et de l'essuie-glace
8. Actionnement simultané du lave-glace et de l'essuie-glace

Lorsque la lunette arrière est sèche, n'utilise pas l'essuie-glace sous peine d'endommager la lunette arrière.

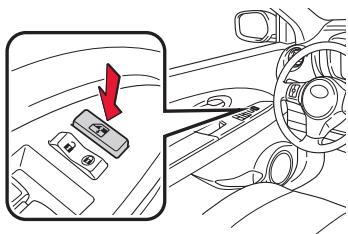

Vitres électriques et verrouillage des vitres

Ne jamais laisser ses doigts sur des vitres en mouvement

Ouverture et fermeture des vitres électriques :

1. Fermeture (une pression) (vitre du conducteur uniquement)*.
2. Fermeture.
3. Ouverture (une pression)* (vitre du conducteur uniquement)*.
4. Ouverture.

*Pour arrêter la vitre, appuyez légèrement sur le contacteur dans la direction opposée*

Une pression sur ce contacteur verrouille les vitres des passagers, empêchant toute ouverture ou fermeture accidentelle.

Pour les véhicules sans clé système SMART ENTRY & START, les positions de la clé sont les suivantes :

1. LOCK: le volant est verrouillé et la clé peut être retirée.
2. ACC: certains équipements électriques, comme le système audio, peuvent être utilisés.
3. ON: tous les équipements électriques peuvent être utilisés.
4. START: démarre le moteur.

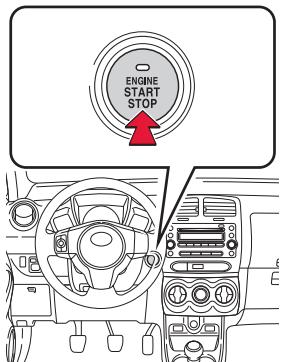

Pour les véhicules avec système SMART ENTRY & START :

1. Le conducteur doit porter la clé sur lui.
2. Appuyez sur le bouton ENGINE START STOP pour démarrer le véhicule.

Procédure de démarrage :

Vérifiez que le frein de stationnement est actif.

Mettez le levier de vitesse au point mort.

Maintenez enfoncée la pédale de l'embrayage.

Appuyez sur le bouton ENGINE START STOP.

Démarrez le moteur.

NB pour les véhicules diesel :

Ne démarrez le moteur

que lorsque ce

témoin s'éteint.

Témoin rouge : Ne pas démarrer / Témoin vert : Démarrage du moteur

Système stop & start (sur motorisation essence 100 vvti uniquement)

Ce véhicule dispose d'une fonction Stop & Start qui permet l'arrêt et le démarrage automatiques du moteur.

Cette fonction vous aide à diminuer la consommation de carburant.

Arrêt du moteur

À l'arrêt, mettez le levier de vitesses au point mort et relâchez la pédale d'embrayage. Le moteur s'arrête. Lorsque le moteur est arrêté, appuyez sur la pédale d'embrayage, le moteur redémarre.

Le témoin ECO s'allume dans le combiné d'instruments lorsque le moteur est arrêté.

Un avertisseur sonore retentit dans les cas suivants :

1. Le levier de vitesses est engagé sans appuyer sur la pédale d'embrayage alors que le moteur est arrêté.
2. La porte du conducteur est ouverte alors que le moteur s'est momentanément arrêté.

Redémarrage du moteur

Vérifiez que le levier de vitesses est au point mort (position N) et appuyez sur la pédale d'embrayage. Le moteur redémarre. Le témoin ECO OFF s'allume mais s'éteint lorsque le véhicule commence à rouler.

Pour désactiver le système, appuyez sur le bouton ECO OFF.

Chauffage, climatisation et désembuage

Système de la climatisation manuelle

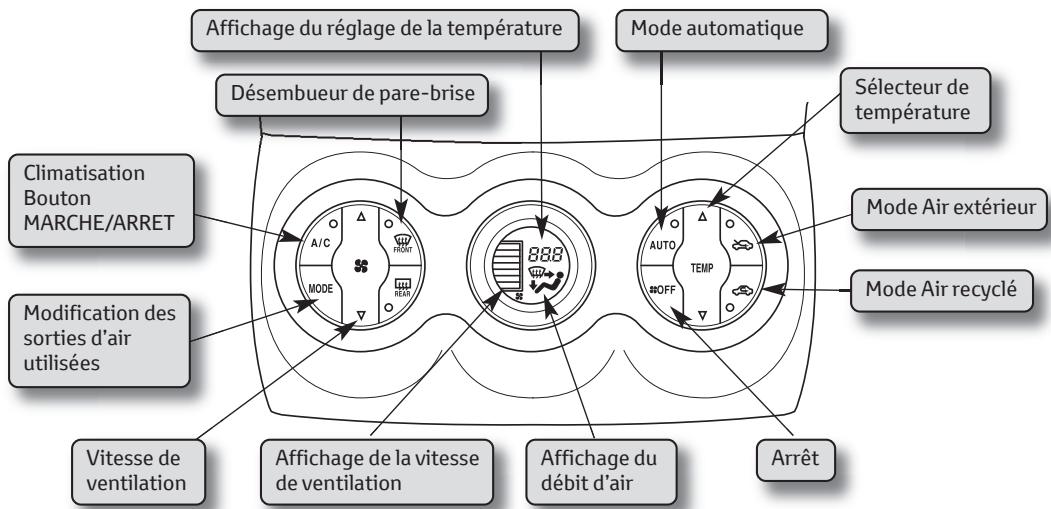

Système de la climatisation automatique

Le débit des sorties d'air dépend de la température réglée.

Conseils pour désembuer le pare-brise :

1. Mettez le bouton AUTO sur OFF (le témoin est éteint)
2. Mettez la climatisation sur ON (le témoin est allumé)
3. Mettez le recyclage d'air sur OFF (le témoin est éteint)

1. Réglez le débit d'air vers le pare-brise (le témoin est allumé)

Configuration de l'affichage pour accéder au réglage de l'heure

1. Réglage de l'heure.
2. Réglage des minutes.
3. Arrondi à l'heure la plus proche*

*p. ex. de 1:00 à 1:29 = 1 :00

de 1:30 à 1:59 = 2:00

Quand la batterie est déconnectée

L'heure est automatiquement réglée à 1:00.

Transmission manuelle

La grille de changement de rapport est illustrée ci-dessous.

Grille de changement de rapport

Appuyez à fond sur la pédale d'embrayage avant d'actionner le levier de changement de vitesse, puis relâchez-la lentement après avoir sélectionné une vitesse.

Sélection de « r » (marche arrière)

Soulevez l'anneau et mettez le levier de changement de rapport en position « R »

Verrouillage des quatre roues motrices ⟨modèles à quatre roues motrices⟩

Le mode de verrouillage des quatre roues motrices peut être utilisé quand une grande puissance doit être appliquée à toutes les roues, par exemple si le véhicule patine dans la boue et que vous nevez l'en sortir.

Appuyez sur le bouton

Le couple du moteur est distribué aux roues arrière le plus possible, en fonction des conditions de conduite.

Appuyez à nouveau sur le bouton pour annuler le mode de verrouillage des quatre roues motrices.

Le mode de verrouillage des quatre roues motrices peut être activé lorsque la clé de contact est en position ON.

Mode de verrouillage des quatre roues motrices

Le mode de verrouillage des quatre roues motrices est annulé lorsque les freins sont activés pour garantir le fonctionnement efficace des systèmes ABS et VSC.

Le mode de verrouillage des quatre roues motrices est annulé lorsque la vitesse du vehicule dépasse 40km / h (25 mph).

Véhicules sans système smart entry & start

Mettez la clé de contact en position « LOCK » et vérifiez que toutes les portes et vitres sont fermées.

Véhicules avec système smart entry & start

Mettez le bouton « ENGINE START STOP » en position OFF et vérifiez que toutes les portes et vitres sont fermées.

Ouverture du réservoir à carburant

Appuyez sur le contacteur d'ouverture du réservoir à carburant

Tournez le bouchon du réservoir à carburant lentement pour l'ouvrir.

Engagez le bouchon du réservoir à carburant à l'arrière de la trappe du réservoir à carburant.

Ouverture du capot

Relâchez le verrou depuis l'intérieur du véhicule pour ouvrir le capot.

1. Tirez sur le levier de déverrouillage du capot. Le capot se soulève légèrement.

Dégagez le loquet du capot et soulevez le capot.

Attention:

Faites attention lorsque vous prenez la béquille, elle peut être chaude.

Maintenez le capot ouvert en insérant la béquille dans la fente.

Fermeture : relâchez doucement le capot à une hauteur d'environ 20 cm.

Qu'est-ce qu'une « conduite économique »?

Conduite économique = conduire d'une façon plus attentive et plus respectueuse de l'environnement Conduite économique = consommation réduite Conduite économique = impact sur l'environnement réduit Économie en émissions de CO_2

Économies potentielles totales de 20 à 30%.

Les charges sur le toit augmentent la résistance au vent et, en conséquence, la consommation.

Charge sur le toit (à 120 km/h)	Consommation
Porte-bagages	5 – 10%
Porte-skis	10 – 20%
Porte-vélos	30%
Porte-bagages charge	35 – 40%

Une pression des pneus insuffisante entraîne une consommation accrue (jusqu'à 3 % de plus pour une pression inférieure de 0,5 bar)

Les pressions des pneus peuvent diminuer de 2,5 à 5,0% après un mois, et de 20% après 5 mois.

Passer au rapport supérieur plus tôt peut permettre d'économiser 8%.

Démarrage

• Retirez tout poids supplémentaire et les charges sur le toit. Planifiez votre trajet pour éviter les détours.
• Evitez d'utiliser votre véhicule pour les courts trajets

Contrôle/maintenance

• Vérifiez régulièrement la pression de vos pneus. Assurez l'entretien de votre voiture conformément aux instructions du Manuel du Propriétaire.

Conduite

• Passez au rapport supérieur plus tôt
• N'utilisez les accessoires électriques que si nécessaire (p. ex. climatisation). Suivez et anticipez le flux de circulation.
• Gardez les vitres fermées (utilisez le système de ventilation si possible)
• Coupez le moteur si vous devez attendre plus de 30 à 60 secondes

Think&Act
