Diagonale d'écran	32 pouces / 81 cm (KDL-32EX650) - 40 pouces / 102 cm (KDL-40WD650)
Résolution Full HD	1920 x 1080 pixels (1080p)
Format d'image	16:9
Technologie rétroéclairage LED	Edge LED (KDL-32EX650) - Direct LED avec Frame Dimming (KDL-40WD650)
Motionflow XR	100 Hz (KDL-32EX650) - 200 Hz (KDL-40WD650)
Processeur image	X-Reality Engine (KDL-32EX650)
Angle de vision	178° (KDL-40WD650)
Puissance audio	5 W + 5 W (KDL-40WD650)
Formats audio décodés	Dolby Digital, Dolby Digital Plus, Dolby Pulse
Amplification audio	Sony S-Master Clear Phase (KDL-40WD650)
Tuner numérique	DVB-T (TNT), DVB-C (câble), analogique
WiFi intégré	Oui (KDL-40WD650)
Screen Mirroring Miracast	Oui (KDL-40WD650)
Connectique	2 x HDMI, 2 x USB, LAN Ethernet (KDL-40WD650)
Compatibilité Skype	Oui, Skype Ready (KDL-32EX650)
Consommation en fonctionnement	70 W (KDL-32EX650)
Consommation en veille	0,30 W (KDL-32EX650)
Dimensions sans pied	753 x 470 x 60 mm (KDL-32EX650)
Poids avec pied	10,2 kg (KDL-32EX650)
Fixation murale VESA	Compatible (KDL-40WD650)

FOIRE AUX QUESTIONS - KDL32EX650, KDL40WD650 SONY

Quelle est la différence principale entre le KDL-32EX650 et le KDL-40WD650 ?

Le KDL-32EX650 est un téléviseur 32 pouces à rétroéclairage Edge LED sorti en 2012, équipé du moteur X-Reality et compatible Skype. Le KDL-40WD650 est un modèle 40 pouces sorti en 2016 avec WiFi intégré, Smart TV, Screen Mirroring Miracast et Motionflow XR 200 Hz.

Comment connecter le KDL-40WD650 au WiFi ?

Appuyez sur le bouton HOME de la télécommande, accédez à Paramètres puis Réseau et sélectionnez votre réseau sans fil. Le KDL-40WD650 dispose d'un module WiFi intégré. Vous pouvez aussi utiliser un câble Ethernet branché directement sur la prise LAN du téléviseur.

Comment utiliser le Screen Mirroring sur le KDL-40WD650 ?

Appuyez sur HOME, sélectionnez Entrées puis choisissez Screen Mirroring. Sur votre smartphone Android compatible Miracast, activez la fonction Screen Mirroring ou Cast. Le téléviseur affiche alors en miroir l'écran de votre appareil mobile sans fil.

Le téléviseur ne s'allume pas, que faire ?

Vérifiez que le câble d'alimentation est bien branché à la prise murale. Appuyez sur le bouton d'alimentation directement sur le téléviseur. Si le voyant clignote en rouge, débranchez l'appareil pendant 30 secondes puis rebranchez-le. Vérifiez aussi que les piles de la télécommande sont chargées.

Comment activer et régler la technologie Motionflow XR ?

Accédez au menu Image puis à l'option Motionflow. Choisissez entre les modes Standard, Smooth, Clear, Film ou Désactivé selon votre usage. Le KDL-32EX650 propose le Motionflow XR 100 Hz et le KDL-40WD650 le Motionflow XR 200 Hz pour fluidifier les scènes d'action.

Comment brancher une console de jeu ou un lecteur Blu-ray ?

Branchez un câble HDMI entre votre appareil et l'une des entrées HDMI du téléviseur. Appuyez ensuite sur le bouton Entrée (ou Input) de la télécommande pour sélectionner la source correspondante. Image et son transitent via un seul câble HDMI.

Comment mettre à jour le firmware de mon téléviseur Sony ?

Sur le KDL-40WD650, accédez à Paramètres puis Mise à jour du logiciel pour une mise à jour automatique via Internet. Pour le KDL-32EX650, téléchargez le fichier de mise à jour sur le site de support Sony, copiez-le sur une clé USB et insérez-la dans le port USB du téléviseur pour lancer l'installation.

Comment réinitialiser le téléviseur aux paramètres d'usine ?

Accédez au menu Paramètres, puis Configuration (ou Préférences du périphérique) et sélectionnez Réinitialisation usine. Confirmez l'opération. Tous vos réglages personnalisés, chaînes mémorisées et comptes connectés seront effacés.

Comment utiliser Skype sur le KDL-32EX650 ?

Le KDL-32EX650 est compatible Skype Ready. Connectez une caméra Sony pour Skype (vendue séparément) sur le port USB du téléviseur. Accédez ensuite à l'application Skype via le menu Internet TV pour passer des appels vidéo directement depuis votre salon.

Quelle est la consommation électrique du KDL-32EX650 ?

En fonctionnement normal, le Sony KDL-32EX650 consomme environ 70 W. En mode veille, la consommation chute à seulement 0,30 W. La technologie Edge LED contribue à réduire la consommation par rapport aux téléviseurs LCD à rétroéclairage classique.

Comment résoudre un problème de son absent ou faible ?

Vérifiez que le son n'est pas coupé en appuyant sur le bouton Muet de la télécommande. Contrôlez le niveau de volume et les paramètres dans le menu Son. Si une barre de son externe est connectée, assurez-vous que la sortie audio numérique est correctement configurée dans les réglages.

Comment installer les chaînes TNT sur ces téléviseurs Sony ?

Allez dans le menu Paramètres puis Configuration des chaînes et lancez une Recherche automatique des chaînes. Les deux modèles intègrent un tuner DVB-T (TNT) et DVB-C (câble). Assurez-vous que l'antenne est correctement branchée avant de lancer la recherche.

MODE D'EMPLOI KDL32EX650, KDL40WD650 SONY

Sony vous remercie d'avoir acheté ce téléviseur. Avant de l'utiliser, nous vous invitons à lire attentivement ce manuel et à le conserver pour vous y référer ultérieurement.

Ce produit a eté fabriqué par ou pour le compte de Sony Corporation, 1-7-1 Konan Minato-ku Tokyo, 108-0075 Japon. Toutes les questions relatives à la conformité des produits basées sur la législation europeenne doivent être adressées à son représentant, Sony Deutschland Gmbh, Hedelfinger Strasse 61, 70327 Stuttgart, Allemagne. Pour toute question relative au ServiceAprès-Vente ou à Garantie, merci de bien pouvoir vous reférer aux coordonnées qui vous sont communiques dans les documents « Service » (SAV) » ou Garantie.

Notes sur la fonction TV numérique

• Les fonctions du Téléviseur numérique (DVB3) ne sont opérationnelles que dans les pays ou les zones assurant la diffusion des signaux numériques terrestres DVB-T/DVB-T2 ^1 (MPEG-2 et H.264/MPEG-4 AVC) ou dans les pays ou les zones couverts par un service de diffusion par câble DVB-C (MPEG-2 et H.264/MPEG-4 AVC) compatible. Vérifie auprès de ce revendeur local que votre zone de résidence permet la réception du signal DVB-T/DVB-T2 ^1 ou renseignez-vous auprès de ce câble opérateur pour être sûr de la compatibilité du service DVB-C avec ce téléviseur.
• Il est possible que celui-ci vous facture des frais supplémentaires pour ce service et qu'il vous faudra accepter ses conditions générales pour cette prestation.
• Ce téléviseur est conforme aux spécifications DVB-T/DVB-T2 et DVB-C mais sa compatibilité avec les futurs programmes numériques terrestres DVB-T/DVB-T2 et par le câble DVB-C ne peut en aucun cas être garantie.
• Certaines fonctions du téléviseur numérique peuvent ne pas être disponibles dans tous les pays/régions et le service cable DVB-C peut ne pas s'avérer totalement opérationnel avec certains opérateurs.

Toutes les séries de téléviseurs HX et EX ne bénéficient pas de la technologie de diffusion vidéo numérique T2 1 2e génération. Le DVB-T2 n'est pas disponible pour les séries de modèles de téléviseur HX751/HX750/EX650/EX550. Le DVB-T2 est disponible pour les séries de modèles de téléviseur HX753/EX653/EX553.

• Dans le nom du modèle du téléviseur, « x » correspond au numéro associé à la ligne, à la couleur ou au standard de télévision.
• Les instructions relatives à l'« installation du support de fixation murale » sont incluses dans ce mode d'emploi.
• Les illustrations utilisées dans le présent manuel peuvent varier selon le modèle de votre téléviseur.
• Sauf notification contraire, les illustrations de la télécommande utilisées dans le présent mode d'emploi représentent la RM-ED047.
• Avant d'utiliser le téléviseur, lisez la page 33 (Consignes de sécurité). Conservez ce manuel pour toute référence ultérieure.

Informations sur les marques commerciales

DVB est une marque déposée du projet DVB.

HDMI, le logo HDMI et High-Definition Multimedia Interface sont des marques commerciales ou marques déposées de HDMI Licensing, LLC aux États-Unis et dans d'autres pays.

DLNA®, le logo DLNA et DLNA CERTIFIED® sont des marques, des marques de service ou des marques de certification de Digital Living Network Alliance.

DivX®, DivX Certified® et les logos associés sont des marques de Rovi Corporation ou de ses filiales et sont utilisés sous licence.

À PROPOS DU FORMAT DIVX VIDEO : DivX® est un format vidéo numérique créé par DivX, LLC, une filiale de Rovi Corporation. Il s'agit d'un appareil DivX Certified officiel qui prend en charge la lecture de vidéos DivX. Rendez-vous sur le site divx.com pour obtenir des informations supplémentaires et des utilisateurs de conversion des fichiers en vidéos DivX.

À PROPOS DU FORMAT DIVX VIDEO-ON-DEMAND : cet appareil DivX Certified® doit être inscrit pour pouvoir différer des activités à la demande DivX Video-on-Demand (VOD). Pour obtenir votre code d'inscription, recherchez la section DivX VOD dans le menu de configuration de votre appareil. Pour plus d'informations sur la manière de valider votre inscription, rendez-vous sur vod.divx.com.

Fabriqué sous licence de Dolby Laboratories. Dolby et le symbole double D sont des marques de Dolby Laboratories.

« BRAVIA » et BRAVIA sont des marques de Sony Corporation.

TrackID est une marque ou une marque déposée de Sony Ericsson Mobile Communications AB.

La technologie de reconnaissance des données audio/vidéo et les données associées sont fournies par Gracenote®. Gracenote constitue la norme de l'industrie en matière de technologie de reconnaissance musicale et de fourniture de contenus connexes. Pour plus de détails, visitez www.gracenote.com.

Les données sur CD, DVD ou/et Blu-ray Disc et les données associées aux morceaux de musique et aux clips vidéo sont fournies par Gracenote, Inc., Copyright © 2000 - Date actuelle Gracenote. Logiciels Gracenote, Copyright © 2000 - Date actuelle Gracenote. Ce produit et ce service sont protégés par un ou plusieurs brevets appartenant à Gracenote. Pour obtenir une liste non exhaustive des brevets Gracenote en vigueur, visitez le site Web de Gracenote. Les noms Gracenote, CDDB, MusicID, MediaVOCS, le logo Gracenote, le graphisme Gracenote, la mention « Powered by Gracenote » sont des marques ou des marques déposées de Gracenote aux États-Unis et/ou dans d'autres pays.

Wi-Fi Direct est une marque de Wi-Fi Alliance.

« Blu-ray Disc », « Blu-ray » et le logo « Blu-ray Disc » sont des marques de Blu-ray Disc Association.

Le logo « Sony Entertainment Network » et « Sony Entertainment Network » sont des marques de Sony Corporation.

dlna

CERTIFIED

gracenote.

OPERAT

software

Avis relatif au signal sans fil

1. Par la présente, Sony Corporation déclare que l'appareil est conforme aux exigences essentielles et aux autres dispositions pertinentes de la directive 1999/5/CE.

Pour toute information complémentaire, veuillez consulter l'URL suivante :

http://www.compliance.sony.de/

1. Avis aux clients : les informations suivantes s'appliquent uniquement aux appareils vendus dans les pays qui appliquent les directives de l'UE.

Le système de télévision sans fil peut être utilisé dans les pays suivants :

Autriche, Belgique, Bulgarie, Chypre, République tchèque, Danemark, Estonie, Finlande, France, Allemagne, Grèce, Hongrie, Islande, Irlande, Italie, Lettonie, Liechtenstein, Lituanie, Luxembourg, Malte, Pays-Bas, Norvège, Pologne, Portugal, République slovaque, Roumanie, Slovénie, Espagne, Suède, Suisse, Turquie et Royaume-Uni.

Cet appareil peut être utilisé dans d'autres pays non européens.

Système de télévision sans fil - informations relatives à la réglementation

L'usage du réseau RLAN est régi : -

par rapport à l'utilisation privée, par le Décret législatif du 1.8.2003, no. 259 (« Code des communications électroniques »). En particulier, l'Article 104 indique les conditions dans lesquelles une autorisation générale doit être préalablement obtenue et l'Article 105 précise les conditions dans lesquelles l'utilisation libre est autorisée ; par rapport à la fourniture au public de l'accès RLAN aux services et réseaux de télécommunications, par le Décret ministériel du 28.5.2003, tel qu'amendé et l'Article 25 (autorisation générale pour les services et réseaux de communications électroniques) du Code des communications électroniques.

L'utilisation de cet équipement radio n'est pas autorisée dans la zone géographique située dans un rayon de 20 km autour du centre de Ny-Alesund, Svalbard.

Pour les clients en france

La fonction WLAN (Wi-Fi) de ce TV LCD doit être exclusivement utilisée à l'intérieur des bâtiments. Toute utilisation de la fonction WLAN (Wi-Fi) de ce TV LCD à l'extérieur des bâtiments est interdite sur le territoire français. Veillez à ce que la fonction WLAN (Wi-Fi) de ce TV LCD soit désactivée avant toute utilisation à l'extérieur des bâtiments (Décision de l'ART 2002-1009 amendée par la Décision de l'ART 03-908 relative à la limitation de l'utilisation des haute fréquences).

Emplacement de l'étiquette d'identification

Les étiquettes représentant le nombre de modèle, la date de production (mois/année) et les caractéristiques nominales de l'alimentation (selon les normes de sécurité en vigueur) se trouvent à l'arrière du téléviseur ou de l'emballage.

Mode d'emploi

Ce manuel explique la configuration de votre téléviseur. Pour plus d'informations sur le fonctionnement du téléviseur BRAVIA, reportez-vous au « Manuel électronique »

Mode d'emploi

Explique la configuration de votre téléviseur, notamment les raccordements, le réglage initial et les opérations de base.

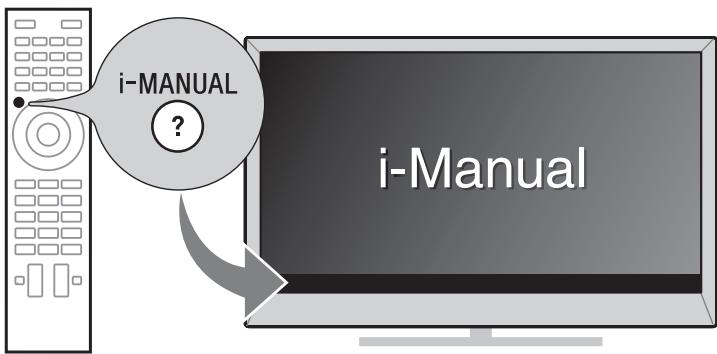

Pour plus d'informations, appuyez sur la touche i-MANUAL

Manuel électronique (i-Manual)

Explique l'utilisation de toutes les fonctions. Pour plus d'informations sur l'utilisation de l'i-Manual, reportez-vous à la page 23.

Les images et les illustrations utilisées dans ce manuel peuvent différer de l'écran réel.

Mise en route

Vérification des accessoires 6 Insertion des piles dans la télécommande 6

1: Fixation du support de table 7 2: Réglage de l'angle de visualisation du téléviseur. 9 3: Raccordements 10 4: Protection du téléviseur contre les chutes 13 5: Rangement des câbles 14 6: Connexion du téléviseur à Internet 15 7: Exécution du réglage initial 16

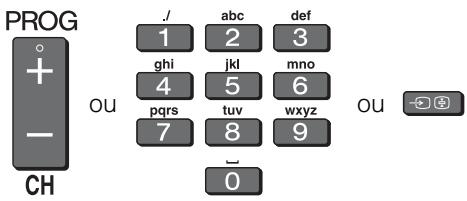

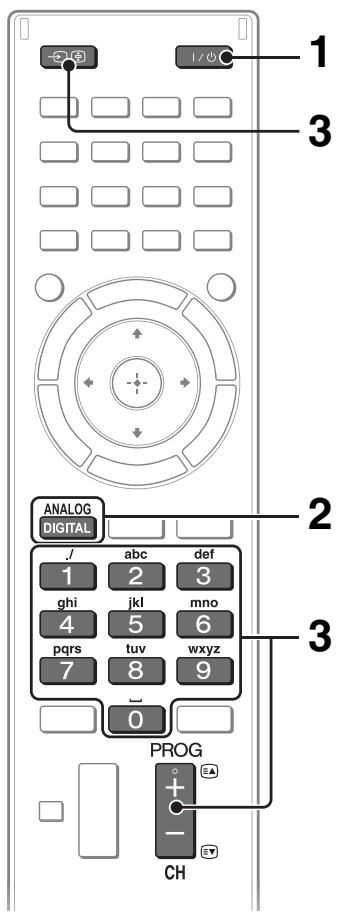

Regarder la télévision 18

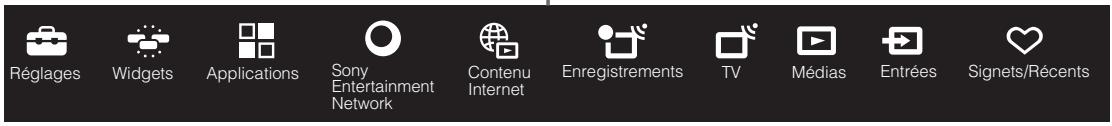

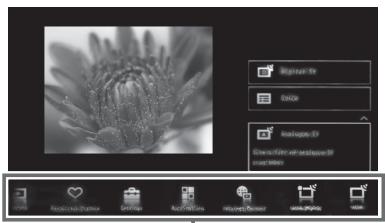

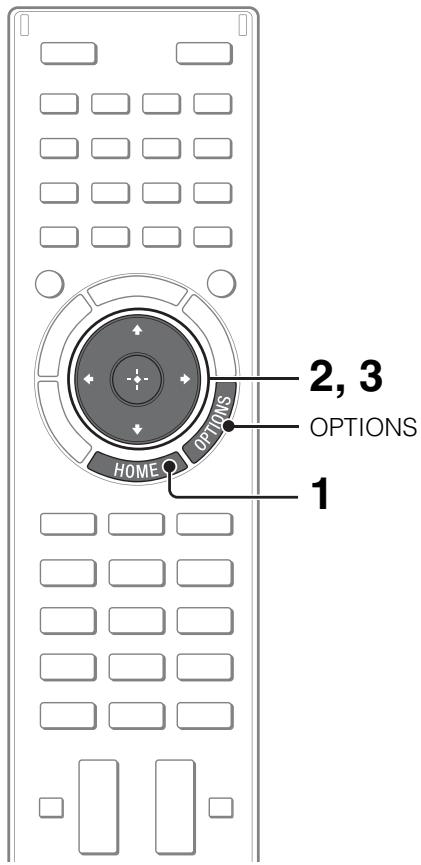

Sélection de divers réglages et fonctions (menu d'accueil) 20

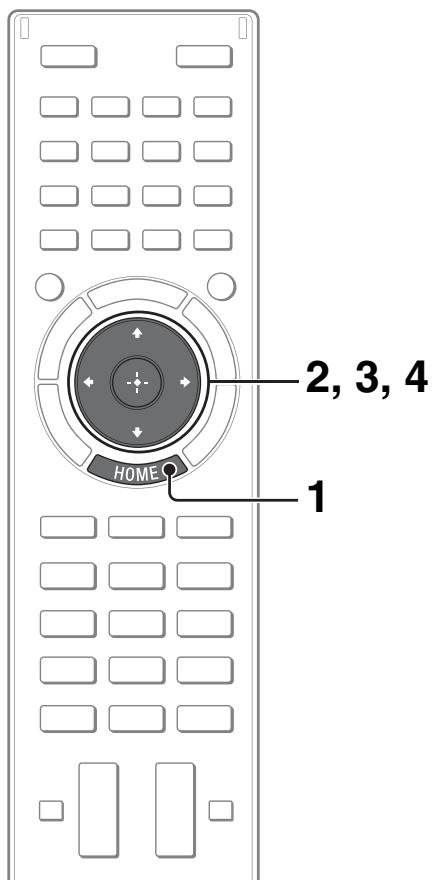

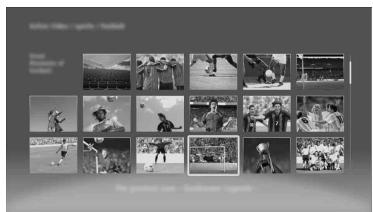

Regarder une vidéo sur Internet 22

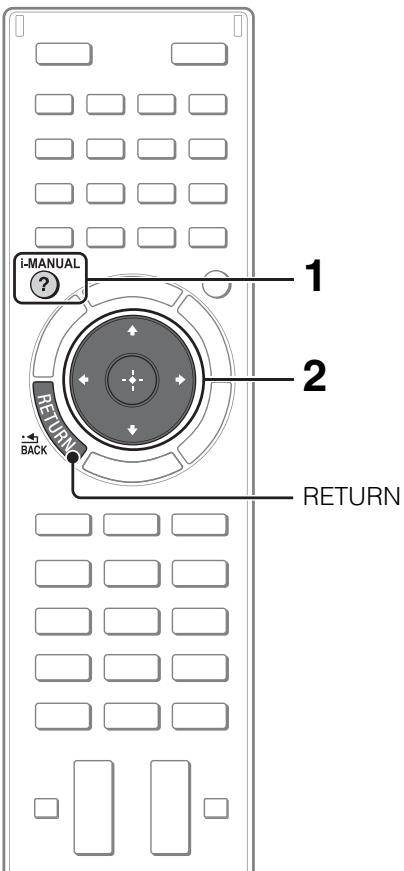

Recherche des instructions dans le manuel électronique

(i-Manual) 23

Informations complémentaires

Dépannage 25

Spécifications 26

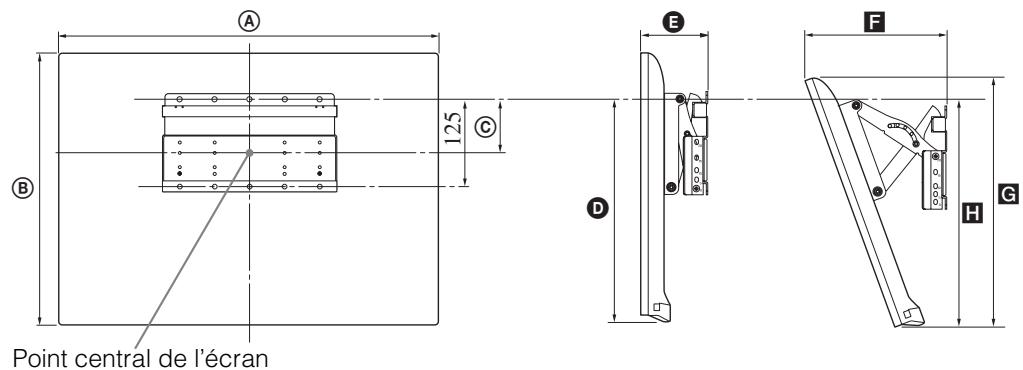

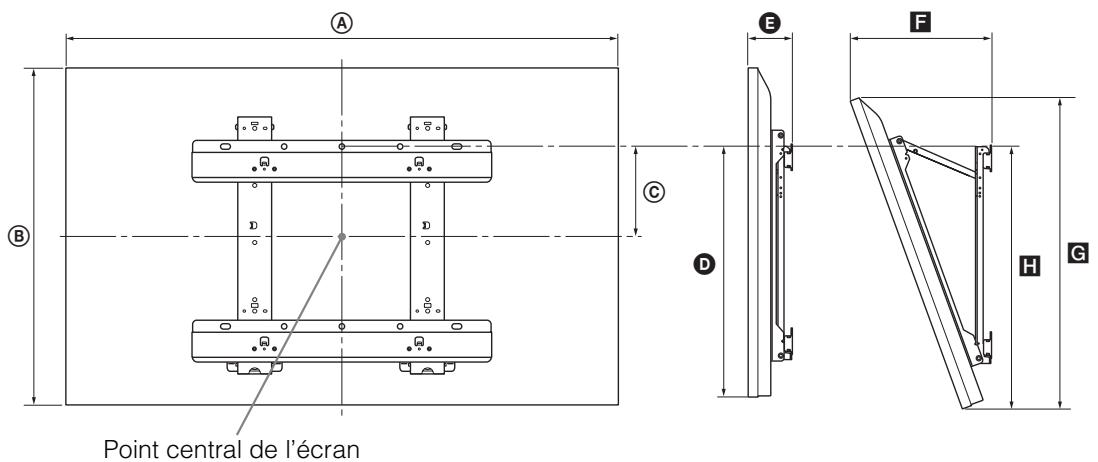

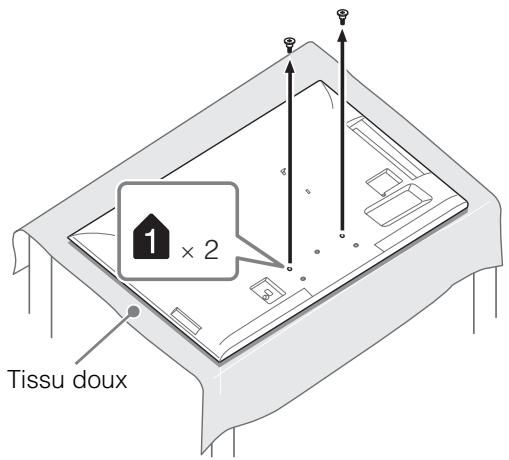

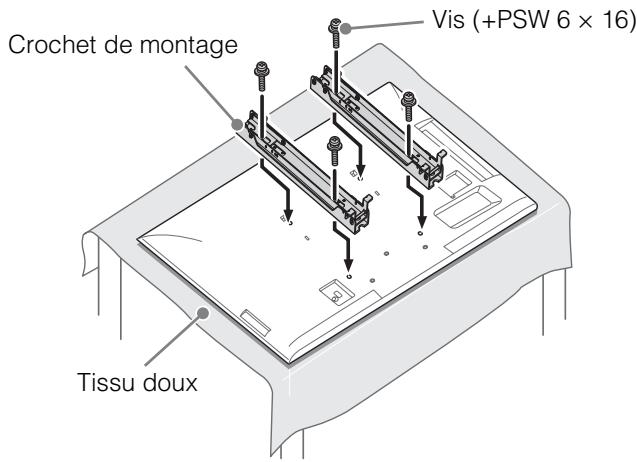

Installation des accessoires (Support de fixation murale) 29

Consignes de sécurité 33

Précautions 35

Vérification des accessoires

Télécommande (1)

Piles AAA (type R03) (2)

Support de table (1)*1

Vis de fixation du support de table

(M5 × 16) (3)

(sauf KDL-26/22EX55x)

Vis de fixation du support de table

(M5 × 16) (2)

(KDL-26/22EX55x uniquement)

Vis d'assemblage pour le support de table

(M5 x 16) (4)

(KDL-55HX75x unique)

Vis d'assemblage pour le support de table

(M5 × 16) (2)

(KDL-46/40/32HX75x, KDL-46/40/32EX65x)

uniquement)

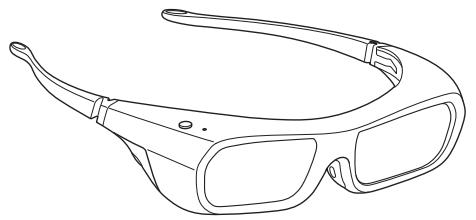

Lunettes 3D (pile fournie) (2)

(KDL-55/46/40/32HX751 uniquement)

Étui pour lunettes 3D (2)

(KDL-55/46/40/32HX751 uniquement)

Mode d'emploi (le présent manuel) et autres documents

*1 Pour assembler le support de table, reportez-vous au feuillet fourni avec celui-ci.

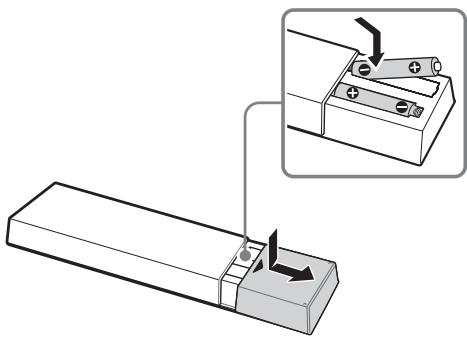

Insertion des piles dans la télécommande

1. Retirez la feuille de protection. 2. Appuyez sur le couvercle et faites-le glisser pour l'ouvrir.

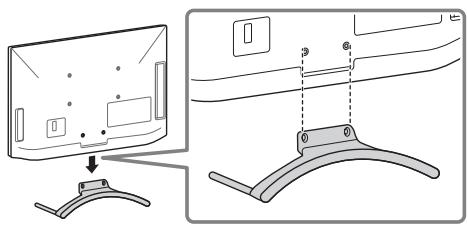

1: Fixation du support de table

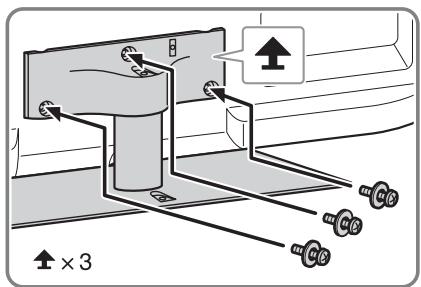

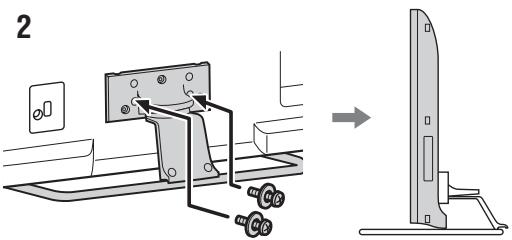

2 Fixez le téléviseur au support de table à l'aide des vis fournies. Les flèches indiquent l'emplacement des orifices de vis utilisés pour fixer le support de table.

KDL-55HX75X

Pour une fixation correcte, reportez-vous au feuillet fourni avec le support de table.

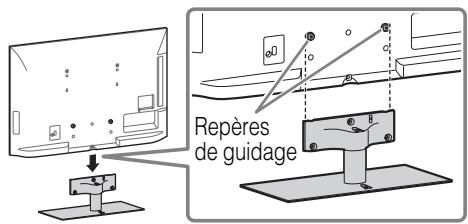

1 Placez le téléviseur sur le support de table.

KDL-55HX75X

• Alignez le téléviseur à partir du haut et faites-le glisser jusqu'à ce que les broches de guidage ne soient plus visibles.

KDL-26/22EX55X

• Si vous utilisez un tournevis électrique, réglez son couple sur 1,5 N·m {15 kgf·cm} environ.
• La position par défaut est à environ. Pour permettre l'angle en position verticale, voir page 9 (2: Réglage de l'angle de visualisation du téléviseur) (KDL-46/40/32HX75x, KDL-46/40/32EX65x uniquely).

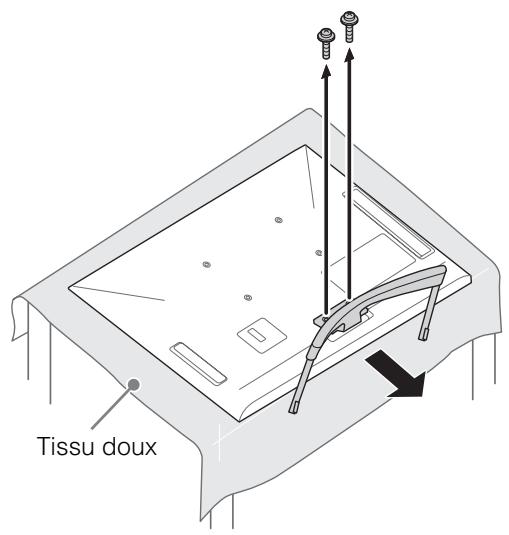

Démontage du support de table du téléviseur

Pour démonter le support de table du téléviseur, retirez les vis fixées à l'objet 2.

• Aucun motif ne justifie le démontage du support de table du téléviseur, excepté l'installation des accessoires correspondants sur le téléviseur.
• Lorsque vous détachez le support de table du téléviseur, posez l'écran face vers le bas sur une surface de travail stable de dimensions supérieures au téléviseur.
• Pour éviter d'endommager la surface de l'écran LCD, n'oubliez pas de poser un tissu doux sur la surface de travail. Assurez-vous que le téléviseur est en position verticale avant de le mettre sous tension. Le téléviseur ne doit pas être mis sous tension lorsqu'il repose sur sa dalle LCD, afin de préserver l'uniformité de l'image.

KDL-46/40/32HX75x,

KDL-46/40/32EX65x

KDL-26/22EX55x

KDL-55HX75x

2: Réglage de l'angle de visualisation du téléviseur

Ce téléviseur peut être réglé dans les angles illustrés.

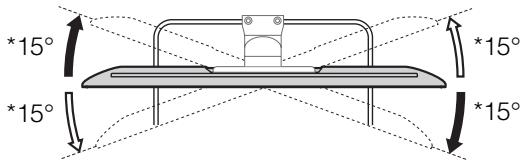

Réglage de l'angle (pivotement)

• Lorsque vous régalez l'angle, tenez le support d'une main pour éviter qu'il glisse ou que le téléviseur se renverse.

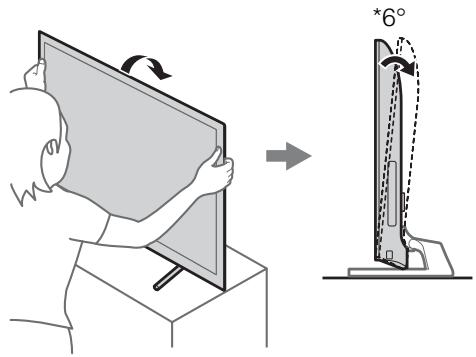

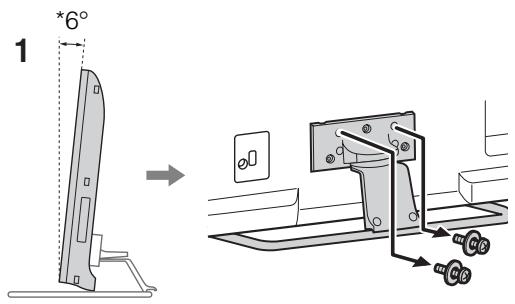

Réglage de l'angle (inclinaison)

KDL-46/40/32HX75x,

KDL-46/40/32EX65x

KDL-26/22EX55X

• La valeur de l'angle est approximative.

• Vérifiez qu'aucun objet ne se trouve devant le téléviseur.

3 : Raccordements

• Utilisez un connecteur de cable d'antenne inférieur ou égal à 14 mm d'épaisseur.
• Utilisez un connecteur de cable HDMI de 12mm (épaisseur) × 21mm (largeur).

Raccordement d'une antenne/d'un décodeur/d'un graveur (notamment un graveur de dvd)

Pour raccorder un décodeur/graveur (de DVD, par exemple) avec le câble Péritel

Décodeur/graveur (de DVD, par exemple)

KDL-26/22EX55x Décodeur/graveur (de DVD, par exemple)

• Un câble Péritel universel à angle droit est recommandé pour ce raccordement.

Pour raccorder un décodeur/graveur (de DVD, par exemple) avec le câble HDMI

Décodeur/graveur (de DVD, par exemple)

KDL-26/22EX55x

Décodeur/graveur (de DVD, par exemple)

Raccordement d'appareils audio/vidéo

KDL-55/46/40/32HX75x,

KDL-46/40/32EX65x

Appareil audio/vidéo

KDL-26/22EX55x

Appareil audio/vidéo

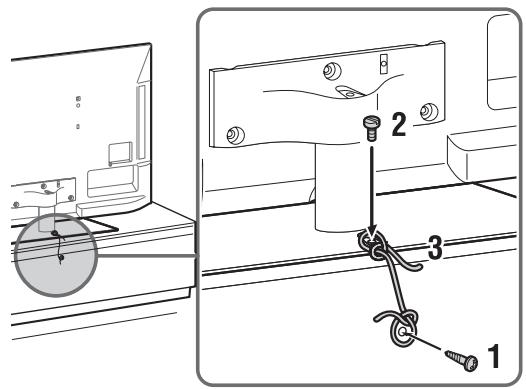

KDL-55HX75X

Fixez une vis à bois (4 mm de diamètre, non fournie) sur le support du téléviseur. 2. Fixez une vis à métaux (M4, non fournie) dans l'orifice du téléviseur. 3. Reliez la vis à bois et la vis à métaux à l'aide d'un lien résistant (non fourni).

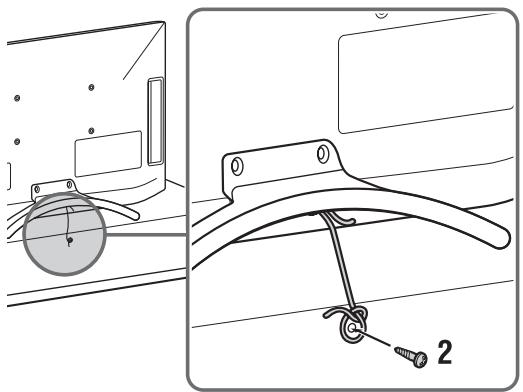

KDL-26/22EX55X

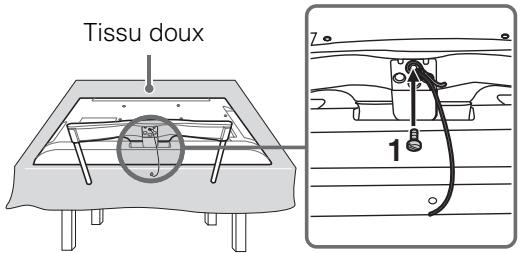

• Avant d'installer la vis à métaux, posez l'écran face vers le bas sur une surface de travail stable de dimensions supérieures à celles du téléviseur.
• Pour éviter d'endommager la surface de l'écran LCD, n'oubliez pas de poser un tissu doux sur la surface de travail.

Fixez une vis à métaux (M4, non fournie) dans l'orifice de vis du téléviseur et reliez-la à l'aide d'un lien résistant (non fourni). Fixez une vis à bois (4 mm de diamètre, non fournie) sur le support du téléviseur. Ensuite, reliez le lien résistant à la vis à bois.

La longueur de la vis à métaux M4 varie en fonction du diamètre du cordon. Référez-vous à l'illustration ci-dessous.

5 : Rangement des câbles

Avant de ranger les câbles, retirez le support de câble du couvercle d'alimentation CA. Réutilisez le support de câble pour regrouper les autres câbles.

• Ne rangez pas le cordon d'alimentation secteur avec les autres câbles.

KDL-55HX75X

• En cas d'installation au mur, fixez le support de câble sous les bornes.

6 : Connexion du téléviseur à internet

Lorsque vous connectez ce téléviseur à Internet, vous profitez de nombreuses fonctions : affichage d'une photo indiquant son lieu de prise de vue sur la carte, visionnage des vidéos Internet, etc. Pour plus d'informations sur les fonctions, reportez-vous à l'i-Manual.

• Pour vous connecter à Internet, vous avez besoin d'un contrat souscrit auprès d'un fournisseur de services Internet.

Préparation d'un réseau filaire

• Pour les connexions LAN, utilisez un câble de catégorie 7 (non fourni).

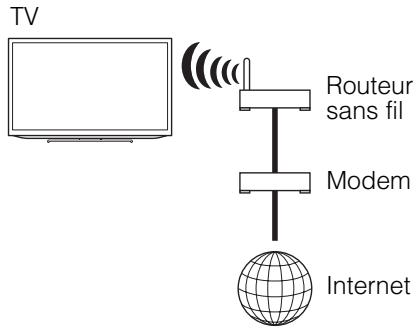

Préparation d'un réseau sans fil

La carte réseau sans fil intégrée vous permet d'accéder à Internet et à votre réseau domestique. Avec cette fonction, vous pouvez vous connecter à un réseau sans fil et bénéficier des avantages de la mise en réseau dans un environnement sans cable. Avant de configurer la fonction réseau sans fil du téléviseur, veillez à configurer un routeur réseau sans fil.

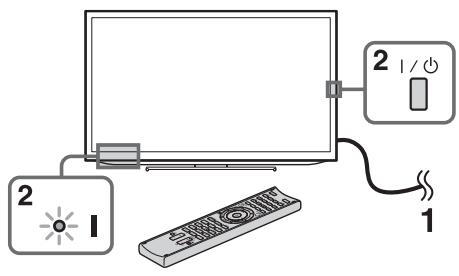

7 : Exécution du réglage initial

1. Raccordez le téléviseur à votre prise secteur. 2. Appuyez sur la touche ON/OFF du téléviseur. Le témoin vert ON (mise sous tension) s'allume.

La première fois que vous mettez sous tension le téléviseur, le menu Langue apparait sur l'écran.

• Lorsque vous mettez le téléviseur sous tension pour la première fois, celui-ci doit exécuter des opérations internes d'optimisation avant que vous puissiez procéder au réglage initial. Il n'y a ni image, ni son et le témoin du programmeur du panneau avant du téléviseur clignote en orange pendant 40 secondes environ. Ne mettez pas le téléviseur hors tension pendant ce temps. Cette opération a été réalisée en usine pour certains téléviseurs.

3 Appuyez sur / / / pour sélectionner une option, puis appuyez sur Suivez les instructions affichées à l'écran.

Recherche automatique des chaînes numériques :

« TNT » ou « Câble » : Sélectionnez « TNT » pour recevoir la télévision terrestre à l'aide d'une antenne externe. Sélectionnez « Câble » si vous êtes abonné au cable mais n'utilisez pas de décodeur externe. Quand vous sélectionnez « Câble », nous vous recommendons de sélectionner « Recherche rapide » pour un réglage rapide. Réglez « Fréquence » et « Identification de réseau » selon les informations fournies par votre cabloopoperator. Si vous ne trouvez aucune chaîne en utilisant « Recherche rapide », essayez « Recherche complète » (meme si cela peut prendre un certain temps).

• Dans certains pays, vous pouvez sélectionner « TNT » au lieu de « Câble » pour recevoir des programmes TV câblés.
• Il se peut que la fonction « Recherche complète » ne soit pas disponible dans certains pays/certaines régions.

Ordre des chaînes : Permet de modifier l'ordre des chaînes analogiques mémorisées dans le téléviseur.

1. Appuyez sur / pour sélectionner la chaîne que vous souhaitez déplacer vers un autre numéro, puis appuyez sur 2. Appuyez sur 12 pour sélectionner le nouveau numéro de la chaîne, puis appuyez sur

• Vous pouvez aussi régler les chaînes manuellement.

Réglage réseau : Permet de configurer la connexion Internet. Sélectionnez « Auto » pour vous connecter automatiquement au réseau. Sélectionnez « Expert » pour établir la connexion manuellement.

Si vous ne souhaitez pas vous connecter à Internet, ou pour procéder au réglage ultérieurement, sélectionnez « Passer »

• Si vous utilisez une sécurité WEP, Sélectionnez « Expert » → « Réglage réseau sans fil » → « Recherche », Ensuite, Sélectionnez le nom du réseau (SSID) que vous souhaitez connecter. Si vous ne trouvez pas le nom de réseau requis, Sélectionnez « [Saisie manuelle] » et appuyez sur ⊕ pour saisir le nom du réseau. Utilisez l'adaptateur LAN sans fil USB en option pour vous connecter avec votre routeur (ou point d'accès) sans fil à 5 GHz. Insérez l'adaptateur LAN sans fil USB et réglez « Veille pour Wi-Fi Direct » sur « Non », Appuyez sur HOME, puis Sélectionnez « Réglages » → « Réseau » → « Veille pour Wi-Fi Direct » → « Non »
• Pour régler « Réglage réseau » ultérieurement, appuyez sur HOME, puis Sélectionnez « Réglages » → « Réseau » → « Réglage réseau »

Regarder la télévision

1 Mettez le téléviseur sous tension.

Appuyez sur la touche de l'éléviseur ou de la télécommande pour mettre le téléviseur sous tension.

2 Sélectionnez un mode.

3 Sélectionnez une chaîne de télévision ou une entrée.

Pour sélectionner des chaînes numériques

Utilisez les touches 0-9. Pour les chaînes dont le numéro est égal ou supérieur à 10, appuyez ensuite rapidement sur le second chiffre.

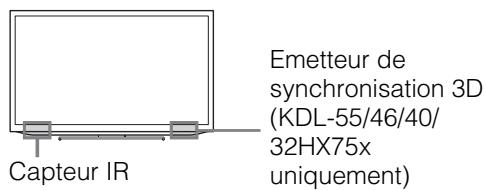

Regarder des contenus 3D (kdl-55/46/40/32hx75x uniquement)

Cette fonction vous fait découvrir une expérience 3D unique et immersive comme les yeux 3D et le Blu-ray Disc 3D. Reportez-vous à l'i-Manual, ainsi qu'au mode d'emploi fourni avec les lunettes 3D pour savoir comment effectuer les réglages 3D ou regarder des contenus 3D.

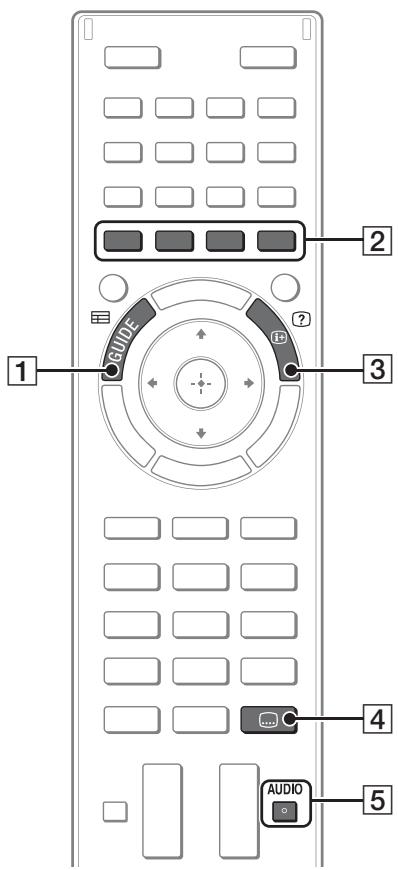

Touches fréquemment utilisées

GUIDE

Affiche le guide des programmes numériques.

2 Touches de couleurs

Un guide d'utilisation apparait à l'écran lorsque vous pouvez utiliser les touches de couleur.

3 1/2 Affichage des infos/texte

Affiche le numéro de la chaîne, les détails des programmes et l'horloge.

4 Réglage des sous-titres

Vous pouvez activer/désactiver les sous-titres tout en regardant des émissions numériques.

5 AUDIO

Vous pouvez sélectionner le son ou la langue seconde tout en regardant des émissions multiplex (émissions numériques uniquement).

Sélection de divers réglages et fonctions (menu d'accueil)

Vous pouvez sélectionner les fonctions du téléviseur à partir du menu d'accueil.

Voici un exemple de la manière de sélectionner une option et de modifier les réglages du téléviseur.

2 Appuyez sur / pour sélectionner la catégorie (réglages).

Le contenu de « Réglages » s'affiche sur la droite.

Reportez-vous à la page 21 (Liste des catégories) pour toutes les catégories.

Pour quitter le menu d'accueil

Appuyez sur HOME.

Pour sélectionner à l'aide de la touche options

Appuyez sur OPTIONS.

Une liste de fonctions utiles et de raccourcis de menus s'affiche. Les options de menu varient selon l'entrée et/ou le contenu sélectionné.

Les catégories disponibles varient selon votre région et votre pays.

Réglages	Fournit des réglages (ex. : réglages de l'image, réglages du son, réglage de la tonalité des touches) qui vous permettent de personneliser votre téléviseur.
Widgets	Permet d'acceder aux Widgets.
Applications	Lance des applications nécessitant une connexion Internet.
Sony Entertainment Network	Permet de selectionner le contenu du service en ligne « SEN » (Sony Entertainment Network).
Contenu Internet	Permet d'acceder aux services Internet pour le téléviseur.
Enregistements	Permet de regarder des enregistrements programmés stockés sur un disque dur USB raccordé à l'appareil et de sélectionner le contenu enregistrré que vous souhaitez visionner.
TV	Permet de selectionner une liste des chaînes de télévision ou un guide des programmes.
Médias	Permet de selectionner des fichiers multimédia (photo, musique, video) à dire sur un périhérique de stockage USB ou votre réseau domestique.
Entrées	Permet de selectionner les périhériques raccordés au téléviseur.
Signets/Récents	Affiche des éléments dans les Favoris et les éléments choisis récemment.

Regarder une vidéo sur internet

Cette fonction sert de passerelle vers le contenu Internet et propose un grand choix de divertissements à la demande directement sur votre téléviseur. Vous pouvez profiter du contenu vidéo, notamment des films et des dessins animés.

Vous devez établir une connexion Internet à haut débit. Pour plus d'informations, reportez-vous à la page 15 (6: Connexion du téléviseur à Internet).

1 Appuyez sur HOME.

2 Appuyez sur pour sélectionner la catégorie (Contenu Internet).

3 Appuyez sur / pour sélectionner « Video Internet », puis appuyez sur .

4 Appuyez sur / / / pour sélectionner le contenu de votre choix en surbrillance, puis appuyez sur

• Si vous rencontrez des difficultés avec cette fonction, vérifiez que la connexion Internet est bien configurée.
• L'interface du contenu Internet dépend des fournisseurs de contenu Internet.
• Certains services bloquent le contenu vidéo en fonction du réglage « Verrouillage parental » du téléviseur. Certains fournisseurs de services ne prennent pas en charge cette fonction.
• Pour permettre à jour les services de contenu Vidéo Internet, appuyez sur HOME, puis sélectionnez « Réglages »→« Réseau »→« Actualiser le contenu Internet ».

Le mode d'emploi est intégré à votre téléviseur BRAVIA et peut être affiché à l'écran.

Pour en savoir plus sur les fonctions de votre téléviseur, il vous suffit d'appuyer sur une touche pour accéder à l'i-Manual.

2 Sélectionnez une option.

1 Appuyez sur pour sélectionner une option.

2 Appuyez sur 12 / 12 / 12 pour sélectionner une option, puis appuyez sur

Barre de défilament

• Si une barre de défilament apparait, appuyez plusieurs fois sur ♦ pour afficher davantage d'éléments.

La page de l'option sélectionnée apparait.

• Vous pouvez faire défiler les pages à l'aide de /. Appuyez sur RETURN pour revenir à la page précédente.

Enregistrement des pages souvent utilisées (signet)

Vous pouvez enregistrer les pages souvent utilisées pour pouvoir y accéder aisément à tout moment.

Pour enregistrer une page

Sur la page à marquer d'un signet, appuyez sur la touche jaune de la télécommande.

Pour accéder à la page marquée d'un signet

Lors de l'affichage de l'i-Manual, appuyez sur la touche verte de la télécommande afin d'afficher la liste des signets. Appuyez sur / pour sélectionner l'option de votre choix, puis appuyez sur

• Pour revenir à la page précédente, appuyez sur

Pour supprimer un signet

Une fois la page marquée d'un signet affichée, appuyez sur la touche jaune de la télécommande.

Nouvel affichage de la page pendant l'utilisation du téléviseur

Vous pouvez basculer entre l'écran de l'i-Manual et l'écran du téléviseur. Cette fonction vous permet de consulter les instructions de l'i-Manual tout en utilisant le téléviseur BRAVIA. Appuyez sur i-MANUAL pour basculer entre l'écran de l'i-Manual précédemment affiché et l'écran du téléviseur.

Écran de l'i-Manual précédemment affiché

I-MANUAL

Écran du téléviseur BRAVIA

• Pour basculer sur la première page de l'i-Manual, appuyez sur la touche rouge de la télécommande. Vous pouvez également appuyer sur HOME, puis selectionner « Régliages » → « i-Manual » pour basculer sur la première page de l'i-Manual.
• Une fois le téléviseur mis hors tension ou en mode veille, l'i-Manual s'affiche à partir de la première page lorsque vous Sélectionnez « i-Manual »

Lorsque le témoin (veille) clignote, comptez le nombre de clignotements (à intervalle de trois secondes).

Appuyez sur la touche 1/6 du téléviseur pour le mettre hors tension, débranchez le cordon d'alimentation secteur et signalez la façon dont le témoin clignote (nombre de clignotements) à votre revendeur ou au Centre de Service Après-Vente Sony.

Lorsque le témoin (veille) ne clignote pas, vérifie les éléments des tableaux ci-dessous.

Reportez-vous aussi à la section « Dépannage » de l'i-Manual. Si le problème persiste, confiez-vous à un technicien qualifié.

Condition	Description/Solution
Absence d'image (écran noir) et de son.	• Vérifiez le raccordement de l'antenne/câble. • Raccordez le téléviseur à l'alimentation secteur et appuyez sur la touche 1/0 du téléviseur. • Si le tímoin ① (veille) s'allume en rouge, appuyez sur la touche 1/0 de la télécommande.
Quelques petits points noirs et/ou brillants apparaisent à l'écran.	• L'écran est composé de pixels. La présence de petits points noirs et/ou brillants (pixels) à l'écran n'est pas le signe d'une défaillance.
Certains programmes ne peuvent pas être captés.	• Vérifiez le raccordement de l'antenne ou de la parabole.
Absence de services TV câblés (programmes).	• Vérifiez le raccordement des cables ou la configuration du réglage. • Essayez la « Recherche auto. des chaînes numériques » en sélectionnant « TNT » au lieu de « Câble».
Le téléviseur s'éteint automatiquement (il passen mode veille).	• Vérifiez si la fonction « Arrêt programme » est activée ou vérifiez le réglage « Durée » sous « Marche programmée ». • Vérifiez si la fonction « Mise en veille du téléviseur » est activée.
La télécommande ne fonctionne pas.	• Remplacez les piles. • Voitre téléviseur est peut-être en mode SYNC. Appuyez sur SYNC MENU, sélectionnez « Commande TV », puis sélectionnez « Accueil (Menu) » ou « Options » pour commander le téléviseur.
Le mot de passer du « Verrouillage parental » a été oublie.	• Saisissez 9999 comme code PIN. (Le code PIN 9999 est toujours accepté.)
La température augmente autour du téléviseur.	• Si vous utilisez le téléviseur pendant une période prolongée, la température augmente dans la zone qui l'entoure. Si vous le touchez, vous remarquerez peut-être qu'il est chaud.

Norme
Type d'affichage	LCD (écran à cristaux liquides)
Norme de télévision	Analogue: Selon le pays/région sélectionné: B/G/H, D/K, L, I, M Numérique: DVB-T2 (KDL-55/46/40/32HX753, KDL-46/40/32EX653, KDL-26/22EX553 uniquement) DVB-T/DVB-C
Norme Couleur/Viséo	Analogue: PAL, SECAM, NTSC3.58, NTSC4.43 Numérique: MPEG-2 MP@HL/H14L/ML, AVC BP@L3/MP@L4/HP@L4 (30 Mbps max., outil limité), MPEG-4 Visual SP@L6/ASP@L5/ACEP@L4
Canaux couverts	Analogue: UHF/VHF/cable, selon le pays/la région Numérique: UHF/VHF/cable, selon le pays/la région
Sortie son	10 W + 10 W (KDL-55/46/40/32HX75x, KDL-46/40/32EX65x) 8 W + 8 W (KDL-26/22EX55x)
Prises d'entrée/sorting
Câble d'antenna	Borne 75 ohms externe pour VHF/UHF
→/→AV1	Connecteur Péritel à 21 broches (norme CENELEC) compensant entrée audio et video, entrée RVB et sortie audio et video TV.
→/→COMPONENT IN →AV2	YPbPr (video composante): 1080p (50, 60 Hz), 1080i (50, 60 Hz), 720p (50, 60 Hz), 576p, 576i, 480p, 480i Entrée audio (prises phono) Entrée video (fiche phono commune avec l'entrée Y)
HDMI IN 1, 2, 3, 4 (KDL-55/46/40/32HX75x quintuple)	Vidéo (2D): 1080p (30, 50, 60 Hz), 1080/24p, 1080i (50, 60 Hz), 720p (30, 50, 60 Hz), 720/24p, 576p, 576i, 480p, 480i, Formats PC Vidéo (3D): Paquet images 1080p (30 Hz), 1080/24p, 1080i (50, 60 Hz), 720p (30, 50, 60 Hz), 720/24p Côte à côte 1080p (50, 60 Hz), 1080/24p, 1080i (50, 60 Hz), 720p (50, 60 Hz) Dessus-Dessous 1080p (30, 50, 60 Hz), 1080/24p, 1080i (50, 60 Hz), 720p (50, 60 Hz) Audio: PCM linéaire deux canaux: 32, 44,1 et 48 kHz, 16, 20 et 24 bits, Dolby Digital Entrée audio analogue (mini-prise stéroye) (HDMI IN 2 uniquement, commun avec PC IN) ARC (Audio Return Channel) (HDMI IN 1 uniquement)
HDMI IN 1, 2, 3, 4 (KDL-46/40/32EX65x quintuple)	Vidéo: 1080p (30, 50, 60 Hz), 1080/24p, 1080i (50, 60 Hz), 720p (30, 50, 60 Hz), 720/24p, 576p, 576i, 480p, 480i, Formats PC Audio: PCM linéaire deux canaux: 32, 44,1 et 48 kHz, 16, 20 et 24 bits, Dolby Digital Entrée audio analogue (mini-prise stéroye) (HDMI IN 2 uniquement, commun avec PC IN) ARC (Audio Return Channel) (HDMI IN 1 uniquement)
HDMI IN 1, 2 (KDL-26/22EX55x quintuple)	Vidéo: 1080p (30, 50, 60 Hz), 1080/24p, 1080i (50, 60 Hz), 720p (30, 50, 60 Hz), 720/24p, 576p, 576i, 480p. 480i, Formats PC Audio: PCM linéaire deux canaux: 32, 44,1 et 48 kHz, 16, 20 et 24 bits, Dolby Digital Entrée audio analogue (mini-prise stéroye) (HDMI IN 2 uniquement, commun avec PC IN) ARC (Audio Return Channel) (HDMI IN 1 uniquement)
→ DIGITAL AUDIO OUT (OPTICAL)	Prise optique numérique (PCM linéaire deux canaux, Dolby Digital)
→ AUDIO OUT / Ω	Sortie audio (mini-prise stéroye) Prise casque
→ PC IN → PC / HDMI 2 AUDIO IN	RGB analogique (Mini D-sub 15 broches) Entrée audio (mini-prise stéroye) (commune avec HDMI IN 2)
→1,→2 (HDD REC) (sauf KDL-26/22EX55x)	Port USB, port pour disque dur USB (→2 unquivalent)
→(KDL-26/22EX55x quintuple)	Port USB (Enregistrement HDD pris en charge)
→ LAN	Emplacement CAM (Module pour système à contrôle d'accès)
→ LAN	Connecteur 10BASE-T/100BASE-TX (La vitesse de connexion du réseau peut varier en fonction de l'environnement d'exploitation. Le débit et la qualité de la communication 10BASE-T/ 100BASE-TX ne sont pas garantis pour ce téléviseur.)

Nom du modele KDL-		55HX75x	46HX75x	46EX65x
Alimentation et autres
Tension d'alimentation		220 V - 240 V CA, 50 Hz
Classe d'efficacité énergétique		A+	A	A+
Taille d'écran (mesurée en diagonale)		Environ 138,8 cm/55 pouces	Environ 116,8 cm/46 pouces	Environ 116,8 cm/46 pouces
Consommation électrique	en mode « Domicile »/ « Standard »	87,0 W	84,0 W	63,0 W
	en mode « Point de vente »/ « Intense »	152 W	143 W	122 W
Consommation électrique annuelle moyenne*1		121 kWh	117 kWh	87 kWh
Consommation électrique en veille*2		0,25 W (15 W en mode de mise à jour du logiciel/EPG)	0,25 W (12 W en mode de mise à jour du logiciel/EPG)	0,25 W (13 W en mode de mise à jour du logiciel/EPG)
Résolution d'affichage		1 920 points (horizontal) × 1 080 lignes (vertical)
Dimensions (Environ) (l × h × p)
avec support de table		127,1 × 79,8 × 31,2 cm	107,6 × 67,0 × 24,1 cm	107,4 × 66,9 × 24,1 cm
sans support de table		127,1 × 76,1 × 6,0 cm	107,6 × 65,2 × 6,0 cm	107,4 × 65,1 × 6,0 cm
Poids (Environ)
avec support de table		23,6 kg	16,7 kg	16,4 kg
sans support de table		19,2 kg	14,6 kg	14,1 kg
Accessoires fournis		Reportez-vous à la page 6 (Vérification des accessoires).
Accessoires en option		Support de fixation murale : SU-WL500Lunettes 3D : TDG-BR750/TDG-BR250/TDG-BR200/TDG-BR100/TDG-BR50(sauf KDL-46EX65x)Caméra Microphone : CMU-BR100Adaptateur USB Internet Wireless LAN : UWA-BR100
Température d'utilisation		0 °C - 40 °C
Humidité d'utilisation		10 % - 80 % HR (sans condensation)

Nom du modele KDL-		40HX75x	40EX65x	32HX75x
Alimentation et autres
Tension d'alimentation		220 V - 240 V CA, 50 Hz
Classe d'efficacité énergétique		A	A	B
Taille d'écran (mesurée en diagonale)		Environ 101,6 cm/40 pouces	Environ 101,6 cm/40 pouces	Environ 80,1 cm/32 pouces
Consommation électricque	en mode « Domicile »/ « Standard »	66,0 W	62,0 W	56,0 W
	en mode « Point de vente »/ « Intense »	119 W	115 W	93 W
Consommation électricqu'annuelle moyenne*1		92 kWh	86 kWh	78 kWh
Consommation électricqu'en veille*2		0,25 W (12 W en mode de mise à jour du logiciel/EPG)	0,25 W (13 W en mode de mise à jour du logiciel/EPG)	0,25 W (12 W en mode de mise à jour du logiciel/EPG)
Résolution d'affichage		1 920 points (horizontal) × 1 080 lignes (vertical)
Dimensions (Environ) (I × h × p)
avec support de table		94,3 × 59,6 × 24,1 cm	94,1 × 59,5 × 24,1 cm	75,6 × 49,2 × 22,6 cm
sans support de table		94,3 × 57,8 × 5,9 cm	94,1 × 57,6 × 6,0 cm	75,6 × 47,3 × 5,9 cm
Poids (Environ)
avec support de table		13,9 kg	13,6 kg	9,8 kg
sans support de table		11,8 kg	11,3 kg	8,0 kg
Nom du modele KDL-		40HX75x	40EX65x	32HX75x
Accessoires fournis	Reportez-vous à la page 6 (Vérification des accessoires).
Accessoires en option	Support de fixation murale : SU-WL500Lunettes 3D : TDG-BR750/TDG-BR250/TDG-BR200/TDG-BR100/TDG-BR50(sauf KDL-40EX65x)Caméra Microphone : CMU-BR100Adaptateur USB Internet Wireless LAN : UWA-BR100
Température d'utilisation	0 °C - 40 °C
Humidité d'utilisation	10 % - 80 % HR (sans condensation)

Nom du modele KDL-		32EX65x	26EX55x	22EX55x
Alimentation et autres
Tension d'alimentation		220 V - 240 V CA, 50 Hz
Classe d'efficacité énergétique		A	B	B
Taille d'écran (mesurée en diagonale)		Environ 80,1 cm/32 pouces	Environ 66,1 cm/26 pouces	Environ 54,8 cm/22 pouces
Consommation électricque	en mode « Domicile »/ « Standard »	41,0 W	36,0 W	25,0 W
	en mode « Point de vente »/ « Intense »	85 W	61 W	45 W
Consommation électricquenne moyenne*1		57 kWh	50 kWh	35 kWh
Consommation électricquen veille*2		0,25 W (13 W en mode de mise à jour du logiciel/EPG)	0,30 W (13 W en mode de mise à jour du logiciel/EPG)	0,30 W (13 W en mode de mise à jour du logiciel/EPG)
Résolution d'affichage		1 920 points (horizontal) × 1 080 lignes (vertical)	1 366 points (horizontal) × 768 lignes (vertical)
Dimensions (Environ) (I x h x p)
avec support de table		75,3 x 49,0 x 22,6 cm	64,2 x 42,6 x 18,7 cm	53,5 x 36,4 x 18,7 cm
sans support de table		75,3 x 47,2 x 6,0 cm	64,2 x 41,2 x 5,9 cm	53,5 x 35,0 x 5,8 cm
Poids (Environ)
avec support de table		9,7 kg	6,9 kg	5,7 kg
sans support de table		7,8 kg	6,1 kg	4,9 kg
Accessoires fournis		Reportez-vous à la page 6 (Vérification des accessoires).
Accessoires en option		Support de fixation murale : SU-WL500 (KDL-32EX65x)SU-WL100 (KDL-26/22EX55x)Caméra Microphone : CMU-BR100Adaptateur USB Internet Wireless LAN : UWA-BR100
Température d'utilisation		0 °C - 40 °C
Humidité d'utilisation		10 % - 80 % HR (sans condensation)

1 Consommation électrique par an, en considérant que le poste reste allumé 4 heures par jour pendant 365 jours. La consommation réelle dépendra du mode d'utilisation du téléviseur. ² La consommation spécifiée en mode de veille est atteinte une fois que le téléviseur a terminé tous les processus internes nécessaires.

La disponibilité des accessoires en option varie en fonction du pays/de la région/du modèle de TV/ du stock.

La conception et les spécifications sont sujettes à modification sans préavis.

Installation des accessoires (support de fixation murale)

Pour des raisons de protection du produit et de sécurité, Sony recommande vivement que l'installation de votre téléviseur soit effectuée par un revendeur Sony ou un installateur agréé. N'essayez pas de l'installer vous-même.

A l'attention des revendeurs sony et installateurs :

Apportez une attention toute particulière pendant l'installation, l'entretien périodique et le contrôle de ce produit.

Votre téléviseur peut être installé à l'aide du support de fixation murale SU-WL500 (sauf KDL-26/ 22EX55x) (page 30) (vendu séparément) ou du support de fixation murale SU-WL100 (KDL-26/ 22EX55x uniquement) (page 30) (vendu séparément).

• Reportez-vous aux instructions fournies avec le support de fixation murale pour l'installation correctement.
• Reportez-vous à la page 8 (Démontage du support de table du téléviseur).

Une certaine expérience est requise pour installer ce produit, en particulier pour déterminer la résistance du mur qui devra supporter le poids du téléviseur. Veillez à confier la fixation de ce produit au mur à un revendeur Sony ou un installateur agréé et apportez une attention suffisante à la sécurité pendant l'installation. Sony n'est responsable d'aucun dégât ou blessure provoqué par une erreur de manipulation ou installation incorrecte.

SU-WL500

Retirez les vis à l'arrière du téléviseur lorsque vous le fixez au mur. Une fois retirées, veillez à ranger les vis en lieu sûr, hors de portée des enfants.

• Lorsque vous détachez le support de table du téléviseur, posez l'écran face vers le bas sur une surface de travail stable de dimensions supérieures au téléviseur.
• Pour éviter d'endommager la surface de l'écran LCD, n'oubliez pas de poser un tissu doux sur la surface de travail.

SU-WL500 (sauf KDL-26/22EX55x)

Fixez le crochet de montage à l'aide des quatre vis fournies avec le support de fixation murale. - Si vous réfiriez le support de table, veillez à utiliser les vis (que vous avez retirées) et fixez-les dans les trous d'origine à l'arrière du téléviseur.

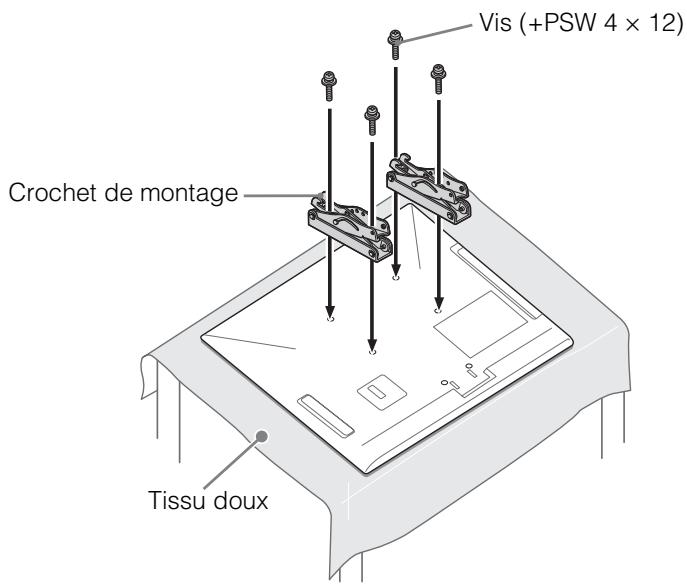

SU-WL100 (kdl-26/22ex55x uniqueness)

Fixez le crochet de montage à l'aide des quatre vis fournies avec le support de fixation murale. - Si vous réfiriez le support de table, veillez à utiliser les vis (que vous avez retirées) et fixez-les dans les trous d'origine à l'arrière du téléviseur.

Tableau/schéma des emplacements des vis et crochets

Nom du modele KDL-	Emplacements des vis	Emplacements des crochets
	SU-WL500	SU-WL500
55HX75x	e, j	b
46HX75x/46EX65x
40HX75x/40EX65x
32HX75x/32EX65x	e, g	c
	SU-WL100	SU-WL100
26EX55x	-	a
22EX55x	-	b

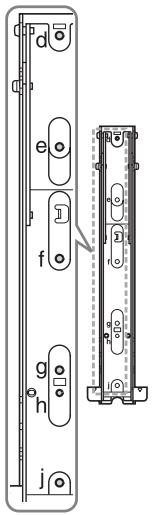

Emplacements des vis

Si vous installez les crochets de montage sur le téléviseur.

Emplacements des crochets

Si vous installez le téléviseur sur le support de fixation de la base.

Emplacements des crochets

Si vous installez le téléviseur sur le support de fixation de la base.

Tableau des dimensions d'installation du téléviseur

SU-WL500 (1)

SU-WL100 (②)

Unité : cm

Nom du module KDL-	Dimensions d'affichage		Dimension du centre écran	Longueur pour chaque angle de montage
				Angle (0°)		Angle (20°)
	A	B	C	D	E	F	G	H
SU-WL500 (1)
55HX75x	127,1	76,1	7,8	46,8	10,7	33,4	70,5	47,7
46HX75x	107,6	65,2	13,3	46,9	10,7	29,6	60,2	47,7
46EX65x	107,4	65,1	13,3	46,9	10,8	29,4	59,9	47,6
40HX75x	94,3	57,8	17,0	46,9	10,7	27,0	53,1	47,7
40EX65x	94,1	57,6	17,0	46,8	10,7	26,8	52,9	47,5
32HX75x	75,6	47,3	16,2	41,0	10,7	25,4	43,3	42,1
32EX65x	75,3	47,2	16,2	41,0	10,7	25,2	43,8	41,9
SU-WL100 (2)
26EX55x	64,2	41,2	7,8	29,4	10,9	21,7	37,5	27,6
22EX55x	53,5	35,0	10,8	29,5	10,6	19,3	31,7	27,6

Les valeurs indiquées dans le tableau peuvent être légèrement différentes selon l'installation.

Avertissement

Le mur sur lequel le téléviseur sera installé doit pouvoir supporter un poids d'au moins quatre fois celui du téléviseur. Pour connaître son poids, voir page 26-28 (Spécifications).

Avertissement

Les piles ne doivent pas être exposées à une chaleur excessive comme par exemple à la lumière du soleil ou au feu.

Installation/mise en place

Installez et utilisez le téléviseur conformément aux instructions ci-dessous afin d'éviter tout risque d'incendie, d'électrocution ou autre dégât et/ou blessure.

Installation

• Le téléviseur doit être installé à proximité d'une prise de courant ainsi accessible.
• Placez le téléviseur sur une surface stable et horizontale. L'installation murale du téléviseur doit être confiée à un technicien spécialise. Pour des raisons de sécurité, il est vivement recommendé d'utiliser les accessoires Sony, notamment:

Support de fixation murale: SU-WL500 (sauf KDL-26/22EX55x) SU-WL100 (KDL-26/22EX55x uniqueness)

Veillez à bien utiliser les vis fournies avec le support de fixation murale lors de la mise en place des crochets de montage à l'arrière du télévisueur. Ces vis sont usinées de façon à mesurer entre 8 mm et 12 mm de long à partir de la surface de fixation du crochet de montage. Leur diamètre et leur longueur varient suivant le modèle de support de fixation murale. L'utilisation de vis autres que celles fournies peut occasionner des dégâts à l'intérieur du télévisueur ou provoquer sa chute, etc.

TV jusqu'à 26 pouces : 6,5 ~ 10 mm TV 32 pouces et plus : 8 ~ 12 mm

Vis (fournie avec le support de fixation murale) Crochet de montage Fixation du crochet à l'arrête du télévisu

Transport

• Avant de transporter le téléviseur, débranchez tous ses câbles.
• La présence de deux ou trois personnes est nécessaire pour le transport des téléviseurs de grande taille.
• Pour transporter le téléviseur à la main, saisissez-le de la manière illustrée. N'excedez aucune pression sur le panneau LCD ni sur le cadre qui entoure l'écran.

KDL-26/22EX55x

Lorsque vous transportez le téléviseur, ne le soumettez pas à des secousses ou des vibrations excessives. Lorsque vous transportez le téléviseur pour le porter à réparer ou lorsque vous déménagez, glissez-le dans son emballage et son carton d'origine.

Aération

• Vous ne devez jamais obstruer les orifices d'aération du boîtier ni y introduire un objet quelconque. Laissez un espace libre autour du téléviseur, comme indiqué ci-dessous.
• Il est vivement recommandé d'utiliser le support de fixation murale Sony pour favoriser la circulation adéquate de l'air.

Installation murale

Installation sur pied

Pour une ventilation correcte, sans accumulation de salissures ni de poussière:

• Ne placez pas le téléviseur à plat, à l'envers, vers l'arête ou sur le côté.
• Ne placez pas le téléviseur sur une étagère, un tapis, un lit ou dans un placard.
• Ne couvrez pas le téléviseur avec des tissus tels que des rideaux, pas plus qu’avec des journaux, etc. N’installez pas le téléviseur comme illustré ci-dessous.

La circulation de l'air est bloquée.

Cordon d'alimentation secteur

Manipulez le cordon et la prise d'alimentation secteur comme indiqué ci-dessous afin d'éviter tout risque d'incendie, d'électrocution ou autre dommage et/ou blessure:

• Utilisez uniquement un cordon d'alimentation Sony et pas d'une autre marque.
• Insérez la fiche à fond dans la prise secteur. Utilisez le téléviseur sur une alimentation de 220-240 V CA uniquement. Pour votre propre sécurité, assurez-vous que le cordon d'alimentation secteur est débranché lorsque vous réalisez des branchements et veillez à ne pas trébucher dans les câbles. Avant d'effectuer tout type d'intervention ou de déplacer le téléviseur, débranchez le cordon d'alimentation secteur de la prise de courant. Éloignez le cordon d'alimentation secteur des sources de chaleur.
• Débranche la fiche du cordon d'alimentation secteur et nettoyez-la régulièrement. Si la fiche accumule de la poussière ou est exposée à l'humidité, son isolation peut se dégrader et un incendie peut se déclarer.

Remarques

• N'utilise pas le cordon d'alimentation fourni avec un autre appareil.
• Ne pliez pas et ne tordez pas exagérément le cordon d'alimentation secteur. Cela pourrait mettre à nu ou rompre les fil conducteurs.
• Ne modifiez pas le cordon d'alimentation secteur.
• Ne posez jamais d'objet lourd sur le cordon d'alimentation secteur.
• Ne tirez jamais sur le cordon d'alimentation secteur proprement dit pour le débrancher. Veillez à ne pas brancher un trop grand nombre d'appareils sur la même prise de courant. Pour la prise de courant, n'utilisez pas une prise de mauvaise qualité.

Ce qu'il ne faut pas faire

N’installez/n’utilisez pas le téléviseur dans des lieux, environnements ou situations comparables à ceux répertoriés ci-dessous car sinon, il risque de ne pas fonctionner correctement ou de provoquer un incendie, une électrocution, d’autres dommages et/ou des blessures.

À l'extérieur (en plein soleil), au bord de la mer, sur un bateau ou voilier, à l'intérieur d'un véhicule, dans des établissements hospitaliers, des sites instables, exposés à la pluie, l'humidité ou à la fumée. - Si le téléviseur est installé dans les vestiaires d'un bain public ou d'une source d'eau chaude, il risque d'être endommagé par la présence dans l'air de soufre, etc.

• Pour une qualité d'image optimale, n'exposez pas l'écran à un éclairage direct ou aux rayons directs du soleil.
• Evitez de déplacer le téléviseur d'un endroit froid vers un endroit chaud. Les variations soudaines de la température ambiantes peuvent provoquer de la condensation. Le téléviseur risque alors de restituer une image et/ou des couleurs de piètre qualité. En pareille situation, laisssez l'humidité s'évaporer complètement avant de mettre le téléviseur sous tension.
• Ne jamais vaporiser de l'eau ou du détectgent directement sur le téléviseur. Le liquide pourrait couler au bas de l'écran ou sur les parties extérieures du téléviseur et endommager ce dernier.

Environnement :

Endroits excessivement chauds, humides ou poussiéreux; accessibles aux insectes; soumis à des vibrations mécaniques, à proximité d'objets inflammables (bougies, etc.). Le téléviseur ne doit être exposé à aucune forme d'écoulement ou d'éclaboussure. C'est pourquoi chaque objet rempli d'un liquide quelconque, comme un vase, ne doit être placé sur le téléviseur. - Ne placez pas le téléviseur dans un endroit humide ou poussiéreux, ou encore dans une pièce chargée en vapeur ou fumée grasse (à proximité de plans de cuisson ou d'humidificateurs). Le non-respect de cette consigne peut entraîner un incendie, l'électrocution ou la déformation de l'appareil.

• N'installez pas le téléviseur dans des endroits soumis à des températures extrêmes, notamment en plein soleil, à proximité d'un radiateur ou d'un orifice de chauffage. Le téléviseur risque alors de surchauffer, ce qui risque de déformer son boîtier et/ou d'entraîner une panne.

Situation :

• N'utilisez pas le téléviseur avec les mains mouillées, sans son boîtier ou avec des accessoires non commandés par le fabricant. En cas d'orage, débranchez le téléviseur de la prise secteur et de la prise d'antenne.
• N'installez pas le téléviseur dans un endroit où il risque de déborder du mur. Un objet ou une personne qui heurterait le téléviseur pourrait l'endommager ou être blessée.

Éclats et projections d'objets :

• Ne projetez aucun objet en direction du téléviseur. Le verre de l'écran pourrait être brisé lors de l'impact et provoquer des blessures graves.
• Si la surface de l'écran se fendille, ne touchez pas le téléviseur avant d'avoir débranché le cordon d'alimentation secteur. Le non-respect de cette consigne peut entraîner un risque d'électrocution.

Au repos

• Si vous envisagez de ne pas utiliser le téléviseur pendant plusieurs jours, il est conseillé de le débrancher de l'alimentation secteur pour des raisons de sécurité et de protection de l'environnement.
• Le téléviseur étant sous tension lorsqu'il est simplement éteint, débranchez la fiche d'alimentation secteur de la prise de courant pour le mettre complètement hors tension. Toutefois, certains téléviseurs possèdent des caractéristiques dont le bon fonctionnement peut exiger que l'appareil demeure sous tension lorsqu'il est en mode veille.

Avec les enfants

• Ne laissez pas les enfants grimper sur le téléviseur.
• Conservez les petits accessoires hors de portée des enfants pour éviter tout risque d'ingestion accidentelle.

Si vous rencontrez les problèmes suivants...

Eteignez le téléviseur et débranche immédiatement le cordon d'alimentation de la prise secteur si l'un des problèmes suivants avait survenir.

Contactez votre revendeur ou le centre de service après-vente Sony pour faire contrôler votre téléviseur par un technicien spécialiste.

Le cordon d'alimentation secteur est endommagé. - La prise de courant est de mauvaise qualité. Le téléviseur est endommagé après avoir subi une chute, un impact ou la projection d'un objet. Un objet liquide ou solide a pénétré à l'intérieur des ouvertures du boîtier.

Avertissement

Pour éviter les incendies, tenez toujours les bougies et autres flammes nues éloignées de ce produit.

Si vous utilisez le moniteur LCD pendant une période prolongée, la température augmente autour de la dalle. Si vous la touchez, vous remarquerez peut-être qu'elle est chaude.

Regarder la télévision

• Certaines personnes peuvent ressentir une gène (comme des troubles de la vue, de la fatigue ou des nausées) lorsqu'elles regardent une vidéo en 3D ou lorsqu'elles jouent à des jeux 3D stéréoscopiques. Sony recommande à tous les téléspectateurs de faire des pauses régulières lorsqu'ils regardent une vidéo en 3D ou lorsqu'ils jouent à des jeux 3D stéréoscopiques. La durée et la fréquence des pauses varient en fonction des personnes. À vous de décider ce qui vous convient le mieux. Si vous ressentez la moindre gène, il vous est conseillé d'arrêter de regarder la vidéo en 3D ou d'arrêter de jouer à des jeux 3D stéréoscopiques jusqu'à ce que la gène disparaisse. Consultez un docteur si vous le jugez nécessaire. Il est également conseillé de relire (i) le manuel d'instructions de tous les périphériques utilisés avec la télévision et (ii) de consulter notre site Internet (http://www.sony-europe.com/myproduct) pour avoir les dernières informations. La vue des jeunes enfants (particulièrement ceux qui ont moins de six ans) est encore en plein développement. Consultez votre docteur (comme un pédiatre ou un ophtalmologue) avant d'autoriser les jeunes enfants à regarder une vidéo en 3D ou à jouer à des jeux 3D stéréoscopiques. Les adultes doivent surveiller les jeunes enfants pour vérifier qu'ils suivent bien les recommandations données ci-dessus.
• N'utilisez pas, ne rangez pas et ne laissiez pas les lunettes 3D ou la batterie près du feu ou dans des endroits où la température est élevée, notamment sous les rayons directs du soleil ou dans un véhicule en plein soleil.
• Veuillez noter que lorsque le simulator 3D est activé, l'image est modifiée par rapport à l'originale en raison de la conversion assurée par la télévision.
• Regarder la télévision dans une pièce modérément éclairée ou peu éclairée ou pendant une période prolongée soumet vos yeux à un effort.
• Si vous utilisez un casque, réglez le volume de façon à éviter un niveau sonore excessif qui pourrait altérer votre capacité auditive.

Écran LCD

• Bien que l'écran LCD soit fabriqué avec une technologie de haute précision et soit doté d'une définition de pixels effectifs de 99,99 % ou supérieure, il est possible que quelques points noirs ou points lumineux (rouges, bleus ou verts) apparaissent constamment sur l'écran. Ce phénomène est inhérent à la structure de l'écran LCD et n'indique pas un dysfonctionnement.
• N'appuyez pas sur le filtre avant, ne l'éraflez pas et ne placez pas d'objets sur ce téléviseur. L'image pourrait être instable ou l'écran LCD endommagé.
• Si ce téléviseur est utilisé dans un environnement froid, l'image peut apparaître sale ou floue. Ce n'est pas le signe d'un dysfonctionnement. Ce phénomène disparait au fur et à mesure que la température augmente.
• Une image rémanente peut apparaître lorsque des images fixes sont affichées en continu. Elle peut disparaître au bout d'un certain temps. L'écran et le boîtier se réchauffent lorsque le téléviseur est en cours d'utilisation. Ceci n'a rien d'anormal. L'écran LCD contient une petite quantité de cristaux liquides. Respectez les réglementations locales en vigueur concernant la mise au rebut de cet équipement.

Traitement et nettoyage du boîtier et de la surface de l'écran du téléviseur

Assurez-vous que le cordon d'alimentation secteur relié au téléviseur est débranché de la prise de courant avant d'entreprendre toute opération de nettoyage.

Pour éviter toute dégradation du matériel ou du revêtement de l'écran, respectez les précautions suivantes.

• Pour ôter la poussière du boîtier ou de la surface de l'écran, frottez délicatement avec un tissu doux. En cas de saleté tenace, frottez avec un tissu doux légèrement imbibé d'une solution à base de détergent doux dilué.
• Ne jamais vaporiser de l'eau ou du détergent directement sur le téléviseur. Le liquide pourrait couler au bas de l'écran ou sur les parties extérieures du téléviseur et endommager ce dernier.

• N'utilise jamais d'éponge abrasive, de produit de nettoyage alcalin/acide, de poudre à récurer ou de solvant volatil, qu'il s'agisse d'alcool, d'essence, de diluant ou d'insecticide. L'utilisation de ces produits ou tout contact prolongé avec des matériaux en caoutchouc ou en vinyle peut endomager la surface de l'écran et le matériel du boîtier.
• Le nettoyage régulier des ouvertures de ventilation est recommandé pour assurer une ventilation correcte. Si l'angle du téléviseur doit être réglé, déplacez lentement ce dernier pour éviter qu'il ne se désolidarise et tombe de son pied.

Appareils optionnels

• Éloignez le téléviseur de tout appareil ou équipement optionnel émettant des rayonnements électromagnétiques. Sinon, cela pourrait entraîner une déformation de l'image et/ou un bruit.
• Cet appareil a été testé et déclaré conforme aux limites de la Directive CEM lors de l'utilisation d'un câble de signal de liaison dont la longueur ne dépasse pas 3 mètres.

Remarques

• Respectez les polarités lors de l'insertion de piles.
• Ne mélangez pas des piles de types différents, ni des piles usagées avec des piles neuves.
• Respectez l'environnement lorsque vous jetez les piles. L'élimination des piles peut être réglementée dans certaines régions. Consultez les autorités locales.
• Manipulez la télécommande avec soin. Ne la laissez pas tomber, ne la piétinez pas et ne renversez aucun liquide sur celle-ci.
• Ne placez pas la télécommande à proximité d'une source de chaleur, dans un endroit exposé à la lumière directe du soleil ou dans une pièce humide.

Fonction sans fil de l'appareil

• N'utilisez pas cet appareil à proximité d'un équipement Médical (stimulateur cardiaque, par exemple), car cela pourrait altérer le bon fonctionnement de ce dernier.
• Même si cet appareil émet/reçoit des signaux brouillés, soyez attentif aux éventuelles interceptions non autorisées. Nous ne pouvons être tenus responsables de tout problème que cela pourrait entraîner.

Mise au rebut du téléviseur

Traitement des appareils électriques et électroniques en fin de vie (Applicable dans

Ce symbole, apposé sur le produit ou sur son emballage, indique que ce produit ne doit pas être traité avec les déchets ménagers. Il doit être remis à un point de collecte approprié pour le recyclage des équipements électriques et électroniques. En vous assurant que ce produit est mis au rebut de façon appropriée, vous participez activement à la prévention des conséquences négatives que leur mauvais traitement pourrait provoquer sur l'environnement et sur la santé humaine. Le recyclage des matériaux contribue par ailleurs à la préservation des ressources naturelles. Pour toute information complémentaire au sujet du recyclage de ce produit, vous pouvez contacter votre municipalité, votre déchetterie locale ou le point de vente où vous avez acheté le produit.

Élimination des piles et accumulateurs usagés (Applicable dans les pays de

Ce symbole, apposse sur les piles et accumulateurs ou sur les emballages, indique que les piles et accumulateurs fournis avec ce produit ne doivent pas etre traites comme de simples déchets menagers. Sur certains types de piles, ce symbole apparait parfois combiné avec un symbole chimique. Les symboles pour le mercure (Hg) ou le plomb (Pb) sont rajoutes lorsque ces piles contiennent plus de 0,0005% de mercure ou 0,004% de plomb. En vous assurant que ces piles et accumulateurs sont mis au rebut de façon appropriée, you participez activement à la prévention des conséquences négatives que leur mauvaistraitement pourrait provoquer sur l'environnement et sur la sante humaine. Le recyclage des matériaux contribue par ailleurs à la preservation des ressources naturelles. Pour les produits qui pour des raisons de sécurité, de performance ou d'intégrité de données nécessitant une connexion permanente à une pile ou à un accumulateur, il convienda de vous rapprocher d'un service technique qualifié pour effectuer son remplacement. En rapportant votre appeareil électrique en fin de vie à un point de collecte approprié vous youssassrez que la pile ou l'accumulateur incorpore sera traité correctement. Pour tous les autres cas de figure et afin d'enlever les piles ou accumulateurs en toute sécurité de votre appeareil, reportez-vous au manuel d'utilisation. Rapportez les piles ou accumulateurs usages au point de collecte approprié pour le recyclage. Pour toute information complémentaire au suje du recyclage de ce produit ou des piles et accumulateurs, vous pouvez contacter vosymunicipale, YOUR déchetterie locale ou le point de vente ou vous avez acheté ce produit.

Modellbe-zeichnung KDL-	Display-abmessungen		Bildschirmittenabmessung	Länge für jeder Montagewinkel
				Winkel (0°)		Winkel (20°)
	A	B	C	D	E	F	G	H
SU-WL500 (1)
55HX75x	127,1	76,1	7,8	46,8	10,7	33,4	70,5	47,7
46HX75x	107,6	65,2	13,3	46,9	10,7	29,6	60,2	47,7
46EX65x	107,4	65,1	13,3	46,9	10,8	29,4	59,9	47,6
40HX75x	94,3	57,8	17,0	46,9	10,7	27,0	53,1	47,7
40EX65x	94,1	57,6	17,0	46,8	10,7	26,8	52,9	47,5
32HX75x	75,6	47,3	16,2	41,0	10,7	25,4	43,3	42,1
32EX65x	75,3	47,2	16,2	41,0	10,7	25,2	43,8	41,9
SU-WL100 (2)
26EX55x	64,2	41,2	7,8	29,4	10,9	21,7	37,5	27,6
22EX55x	53,5	35,0	10,8	29,5	10,6	19,3	31,7	27,6

Pour obtenir les informations utiles concernant les produits Sony
