MODE D'EMPLOI ZAPBOX HD-SO.1 METRONIC
Adaptateur TNT HD avec port USB
L'intérieur de votre terminal contient des composants soumis à haute tension ; n'ouvre jamais l'appareil, même après avoir retire le cordon secteur. De manière générale, les appareils audio-video ne sont pas reliés à la terre, vous pouvez donc dessentir des décharges électriques (non dangereuses) en touchant deux appareils simultanément (ou un apparéil et le cable d'antenne). Nous vous conseillons de brancher les appareils sur le secteur après avoir effectué toutes les liaisons et connexions.
Lorsque vous rencontrez un mot que vous ne comprendez pas, allez voir dans la partie «Glossaire» en fin de notice, la plupart des mots techniques sont expliqués brièvement.
Pour nettoyer votre terminal ou sa télécommande, n'employez ni solvant ni détergent. Un chiffon sec ou très légèrement humide sera parfait pour enlever la poussière.
Conformément aux obligations faites par le respect de la norme EN 60065, nous attirons notre attention sur les éléments de sécurité suivants. Il convient de ne pas obstruer les ouvertures d'aération avec des objets tels que journaux, nappes, ridesaux, etc. Une distance minimale de 5cm est requise autour de l'appareil pour assurer une aération suffisante. Il convient de ne pas placer sur l'appareil, ou a proximé, des sources de flammes nues telles que des bougies allumées. L'appareil ne doit pas être exposé à deségouttements d'eau ou des éclaboussures et de plus, aucun object rempli de liquide tel que des vases ne doit être placé sur l'appareil. Lorsque la prise d'alimentation est utilisée comme dispositif de déconnexion, ce dispositif doit demeurer aisément accessible.
Par respect de l'environnement et de la réglementation, les piles usages ne doivent pas etre jetées avec les ordures menagères. Elles doivent etre collectées, par exemple, dans voitre point de vente ou un container spécifique est mis à votre disposition. La télécommande nécessite deux piles AAA 1.5V. Respectez la polarité indiquée dans le logement.
Ce symbole est utilisé à plusieurs reprises dans cette notice. Prétez toute l'attention nécessaire au texte important qu'il repère.
FR
La programmation du terminal se fait par l'intermédiaire des menus. Pour faciliter la lecture de cette notice, nous écrirons l'accès à un menu donné sous la forme simplifiée suivante :
MENU / menu / sous-menu.
Par exemple, lorsque vous lirez :
- Allez dans MENU / Installation / Recherche manuelle.
c'est équivalent à :
Aucune fonction présente dans l'appareil, mais non décrite dans cette notices ne présente de garantie. Aussi, certaines fonctions considérées comme non essentielles ont volontairment été occultées dans ce document.
SOMMAIRE
FR
1 Installation 06
2 Description de la télécommande 08
3 Description de l'adaptateur 10
4 Utilisation au quotidien 11
5 Personaliser la liste des chaînes 11
6Blocage parental 13
7 Réinitialiser l'adaptateur 14
8Réglages de l'écran 14
9 Radios 15
10 Economie d'énergie 15
11 Guide Electronique des Programmes (EPG) 16
12 Recherche de chaînes 16
13 Telecommandes universelles 17
14 Sous-titres et telétexte 17
15 Lecteur / enregistrur numérique 18
16 Fonction Lecteur Multimédia 22
17 Accessoires utiles 22
18 En cas de probleme d'utilisation 23
19 En cas de problème de réception 24
20 Glossaire 26
QUESTIONNAIRE QUALITÉ 27
GARANTIE 28
ASSISTANCE ET CONSEILS 29
FR
1 - Installation

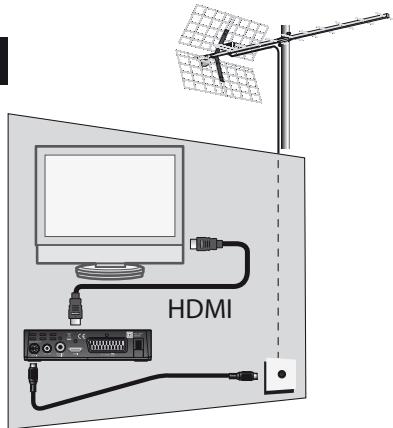

A - Installation simplifiée
L'adaptateur étant débranché du secteur, connectez directement l'antenne à l'entrée ANT. (D page 10) de l'adaptateur. Relief chez le télévisueur à votre adaptateur grâce à un cordon HDMI, puis allumez le téléviseur et metteze-le en mode HDMI (voir notice du téléviseur si nécessaire). Si vous téléviseur ne possede pas d'entree HDMI, vous pouvez relier vos appareils avec un cordon péritel. Branchez le cordon d'alimentation sur le secteur. Inserez les piles dans la telecommande. Le voyant vert en facone s'allume.
L'écran du téléviseur affiche un menu de selection de langue.
Si ce n'est pas le cas, vérifie les connexions et le mode HDMI de votre téléviseur.
Choisissez la langue avec les touches , puis appuyez sur OK.
La recherche automatique de chaîne démarre. A l'issue de cette recherche, l'adaptateur affiche la première chaîne, l'instruction de base est terminée.
Pour satisfaire le plus grand nombre, nous avons reglé les paramètres usine de telle manière que les émissions 4:3 soient déformées pour occuper la totalité de votre écran 16:9 (réglage 16:9 zoom). Si vous souhaitez voir les émissions 4:3 non déformées, avec des barres noires à gauche et à droite
de l'écran, nous vous invitons à régler, dans MENU / Régles Systeme / Systeme TV, le paramètre Format d'écran sur 16:9.

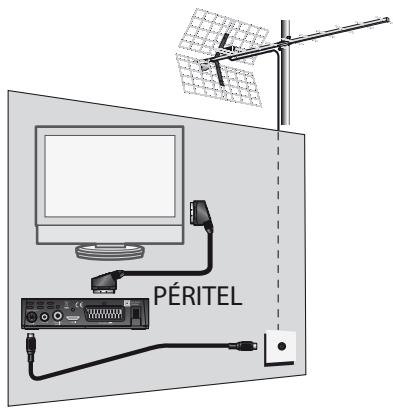

Note: Si votre adaptateur est relié à votre télévisuer par un cordon péritel, nous vous conseillons de modifier dans le MENU / Réglages Systeme / Systeme TV le paramètre Sortie Video sur RGB pour une image plus ajustée à ce cordon.
FR
B - Calage / orientation de l'antenne
Nous distinguers des deux cas selon que vous connaissiez ou non un nombre de canal UHF sur lequel vous étés censé capter le numéroque.
Cas n°1
Vous connaissiez au moins un nombre de canal (compris entre 21 et 69) qui émet dans votre région.
- Allez dans Menu / Installation/ Recherche manuelle.
- Descendez sur la troisième ligne et Sélectionnez avec les flèches « un numéro de canal utilisé dans votre région.
- Patientez quelques secondes et observer les graphes de Qualité de réception et Niveau de signal.
- Tournez l'antenne pour maximiser le signal. Lorsque vous approached de la direction de l'émetteur, le Niveau doit augmenter, puis la Qualité. Une qualité de 65% est le minimum pour une image stable. Si la Qualité n'augmente jamais, c'est que le nombre de canal que vous avez choisi est incorrect, ou que l'émission est trop lointaine pour votre râteau.
- Une fois le niveau maximal atteint, serrez les écrous de fixation de l'antenne.
- Lancez une recherche par Menu / Installation / Recherche auto.
FR
Cas n°2
Si vous ne savez pas quel canal est utilisé pour capter les chaînes de la TNT, nous vous suggérons la méthode suivante :
Procurez-vous une antenné râteau UHF ayant un gain important (au moins 15 dB) et connectez-la directement à l'entrée ANT de l'adaptateur. Orientez votre nouvelle antenné dans la même direction que l'ancienne et faites une recherche automatique de chaînes (MENU / Installation / Recherche auto).
Si vous trouvez des chaînes que vous n'aviez pas trouvées avec l'ancien râteau, remplacez tout simplement l'ancienne antennes par la nouvelle. Sinon, tournez l'antenne d'un huitième de tour et lancez à nouveau une recherche automatique. Tant que vous ne trouvez pas de chaînes, continuez de tourner d'un huitième de tour en faisant une recherche à chaque fois. Vous devriez finir par recevoir quelques chaînes. Placez-vous alors sur une des chaînes puis, appuyez 2 fois sur la touche INFO pour afficher l'indicateur de signal en bas.
Tournez l'antenne pour maximiser le signal. Une fois le niveau maximal atteint, serrez les écrous de fixation de l'antenne. Faites à nouveau une recherche automatique de chaînes.

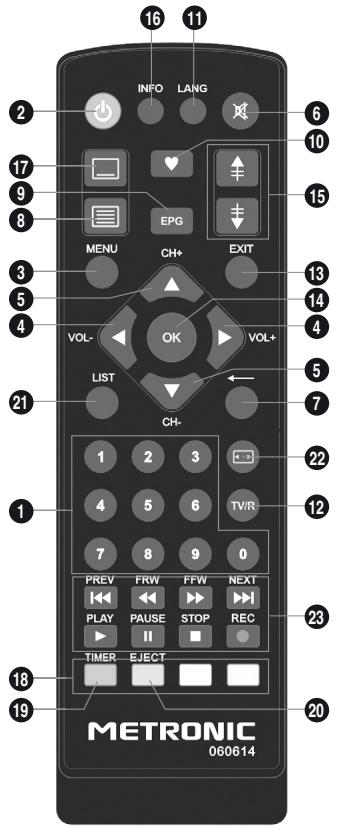

2 - Description de la télécommande
1 Touches numériques. En utilisation normale, permet de taper le numéro de la chaîne souhaïée. Dans le mode programmation, permet de rentrer les valeurs numériques.
2 Touche .Permet de metre en veille l'adaptateur ou de I'allumer. 3 Touche MENU.Permet d'entrez dans le menu principal.
4 Touches . Dans le menu, permet de modifier les différents paramètres. En mode normal, permet de régler le volume.
5 Touches . En utilisation normale, fait changer de chaîne. Dans les menus, permet de passer d'une ligne à la suivante. Lors de la lecture d'un enregistrement ou d'une video, permit de d'avancer ou reculer rapidement par saut.
6 Touche. Permet de couper le son (pour répondre au téléphone par ex.). 7 Touche .Permet de revenir à la dernière chaîne regardée.
8 Touche . Pour acceder au magazine teteixe.
9 Touche EPG (guide électronique des programmes). Fait apparaitre le programme en cours et le programme suivant, lorsque ces informations sont transmises par la chaîne.
10 Touche♥. Pour acceder à la liste des chaînes favorites.
Touche LANG. Lorsque plusieurs voies audio sont transmises, permet dechio-sir la langue de I'émission.
12 Touche TV/R. Permit le passage du mode TV au mode Radio et inversement.
13 Touche EXIT. Pour revenir d'un écran en arrêté dans les menus et sortir complètement des menus.
14 Touche OK. Permit de valider un besoin quand vous etés dans les menus. En mode normal (visualisation d'une chaîne), affiche la liste des chaînes.
15 Touches Page .Permet de passer de page en page dans les longues listes.
16 Touche INFO. Un premier appui fait apparaitre la bannière information de la chaîne, compensant, entre autre, le titre de l'émission actuelle et la prochaine. Un double appui fait apparaitre les caractéristiques techniques, y compris le niveau de signal.
11 Touche. Pour activer ou désactiver les sous-titres (DVB).
18 Touches de couleurs. Utilisées dans certains menus.
19 Touche TIMER. Permit de programmeur enregistrement.
20 Touche EJECT. Pour déconnecter en toute sécurité le support USB.
21 Touche LIST. Permit de naviguer dans les ontlets PVR/Musique/Photo/Video du menu «Lecteur multimédia».
22 Touche. Permit de changer le format d'écran. Il permet de désirer entre différents modes de gestion des programmes 4:3 et 16:9.
23 Touches dédiées aux enregistements :▶ : pour lancer la lecture ou reprendre après une pause. Accès rapide au lecteur multimédia.
II : pour faire une pause dans la lecture
: pour arreter l'enregistrement ou la lecture en cours
- : pour lancer un enregistrement sur le port USB
: pour un return en arrête : fichier precedent
: pour une avance rapide : fichier suivant
FR

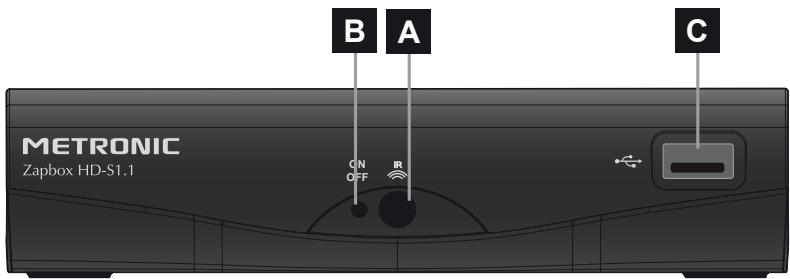

3 - Description de l'adaptateur
A Récepteur infrarouge (detecte le signal infrarouge de la télécommande).
B Indicateur lumineux. Levoyant allumé vert signifie : en marche. Levoyant allumé rouge signifie : en veille.
C Port USB.

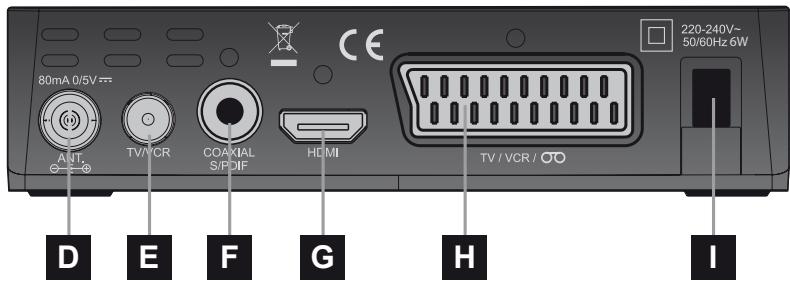

D Entrée antenné terreste (râteau).
E Sortie antenna TV (ou magnétoscope).
F Sortie audio numérique (S/PDIF) pour votre amplificateur Home Cinema.
G Sortie HDMI (Haute définition numérique).
Sortie Peritel. Pour connecter l'adaptateur au téléviseur si celui-ci ne possède pas de prise HDMI.
Alimentation secteur.
4 - Utilisation au quotidien
Enutilisationnormale，vousn'utiliserezqueles touches suivantesdont la fonction estdécriteau paragraphepréciédent：
- Touches VOL- /ɪˈt et /ɪ VOL+ pour régler le volume sonore.
- Touches / CH- et CH+/ pour changer de chaîne.
- Touche pour couper et remettre le son.
- Touches numériques pour aller directement à une chaîne.
- Touche EPG pour acceder au guide des programmes.
- Touche pour lancer directement un enregistrement.
- Touche TIMER pour programmer un enregistrement.
- Touche pour visualiser la liste des programmes déjà enregistrés et pour lancer la lecture d'un programme.
- Touche pour arreter l'enregistrement ou la lecture.
- Touche PAUSE pourmettre enpause une émission ou la lecture d'un enregistrement et le reprendre plus tard.
- Touche OK pour acceder à la liste des chaînes.
5 - Personnelier la liste des chaînes
Vous avez deux possibilités pour personneliser la liste des chaînes. La première consiste à creer une liste de chaînes favorites. La deuxième consiste à supprimer ou déplacer les chaînes existantes.
A - Chains favorites

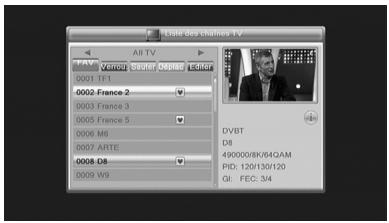

Selectionner les chaînes
Allez dans Menu / Edition des chaînes / Listes des chaînes TV.
- Appuyez sur la touche♥ pour activer la sélection des chaînes favorites, puis sélectionnez la chaîne que vous pouze ajouter à apparait.
- Vous pouvez ainsi ajouter plusieurs chaînes à la liste
- Appuyez 2 fois sur EXIT pour quitter la seLECTION.
- Appuyez sur OK pour mémoriser votre sélection.
- Appuyez plusieurs fois sur EXIT pour quitter les menus.
FR
Visualiser les chaînes favorites
Appuyez sur la touche♥ pour afficher la liste des chaînes favorites. Choisir la chaîne avec les flèches puis valider par OK. Un appui sur la touche OK vous permet de revenir dans la liste complète des chaînes.
B - Modifier la liste des chaînes
Effacer des chaînes
Allez dans Menu / Edition des chaînes / Liste des chaînes TV.
- Appuyez 2 fois sur la touche BLEU pour activer la sélection des chaînes à éditer.
- Avec les flèches , Sélectionnéz la chaîne à supprimer.
- Appuyez sur la touche OK, une marque de sélection apparait après le nom de la châne.
- Vous pouvez selectionnez ainsi plusieurschains.
- Appuyez 2 fois sur EXIT pour quitter la sélection.
- Appuyez sur OK pour mémoriser votre sélection.
- Tapez plusieurs fois EXIT pour quitter tous les menus.
Déplacer des chaînes
- Allez dans Menu / Edition des chaînes / Liste des chaînes TV.
- Appuyez la touche JAUNE pour activer la sélection des chaînes à déplacer.
- Avec les flèches , Sélectionnez la chaîne à déplacer.
- Appuyez sur la touche OK, un petit curseur apparait après le nom de la chaine.
- Avec les flèches , déplacez la chaîne à sa nouvelle place.
- Appuyez sur OK pour valider la nouvelle place.
- Appuyez 2 fois sur EXIT pour quitter la sélection.
- Appuyez sur OK pour mémoriser votre sélection.
- Appuyez plusieurs fois sur EXIT pour quitter les menus.
Note: Par défaut, déplacer une châne ne change pas son numéro logique. Par exemple, si vous déplacez France 4 entre France 3 et France 5, elle gardera le numéro 14. Pour que le numéro de châne change avec sa position, il faut régler l'option MENU / Installation / Numéro. Châine auto sur < NON > avec les touches ← >.
6 - Blocage parental
FR
Votre terminal Zapbox HD-S1.1 est livré avec un code secret (PIN) qui est 0000. Le code secret permet de bloquer les chaînes dont vous poulez restreindre l'accès ou pour protéger la configuration du terminal. Nous vous conseillons de le changer.
Modifier le mot de passer
- Aliez dans MENU / Réglages Systeme / Contrôle parental.
- Entrez vous mot de passer (0000 en sortie d'usine).
- Sur la ligne Nouveau code, entrez les 4 chiffres du nouveau code.
- Sur la ligne Confirmez le code, entrez à nouveau le nouveau code.
- Appuyez sur OK et tapez plusieurs fois sur EXIT pour quitter tous les menus.
Notez précieusement votre mot de passer (par exemple sur le ticket de caisse).
Blocage par niveau moral
Votre terminal utilise un blocage parental évolué qui analyse les informations diffusées par les chaînes concernant le programme en cours. Si vous scélectionnez la limite à 12 ans, votre enfant pourrait donc regarder les émissions déclarées «tout public» ou «accord parental» souhaitable. Les émissions que la chaine déclare déconseillées aux moins de 12 ans seront bloquées.
Le blocage n'est efficace que si vous enfant ignore le code d'accès que vous aurez réglé. Modifiez donc ce code d'accès comme expliqué ci-dessus.
Pour selectionner le niveau moral :
- Allez dans MENU / Régliages Systeme / Contrôle parental.
- Entrez le mot de passer (0000 si vous n'avez pas modifie le mot de passer à l'étape précédente).
- Sur la ligne Verrouillage Menu,CHOISSEZ OUI avec la flèche
- Sélectionnez la ligne Niveau moral avec la flèche .
- Sélectionnez le paramètre avec les flèches .
- Tapez 3 fais sur la touche EXIT pour sortir des menus.
FR
Bloquer des chaînes
Allez dans Menu / Edition des chaînes / Liste des chaînes TV.
- Appuyez la touche ROUGE pour activer la sélection des chaînes à bloquer.
- Avec les flèches , Sélectionnez la chaîne à déplacer.
- Appuyez sur la touche OK.
- Entrez le mot de passer (0000 en sortie d'usine), un cadenas apparait après le nom de la chaîne.
- Appuyez 2 fois sur EXIT pour quitter la seLECTION.
- Appuyez sur OK pour<mémoriser vosetélection.
- Appuyez plusieurs fois sur EXIT pour quitter les menus.
Note: Le blocage par chaine est déconseilé quand le niveau moral est activé.
7 - Réinitialiser l'adaptateur
La réinitialisation usine peut être utile si vous modifie la programmation de votre adaptateur et que certaines fonctions ne marchent plus. En réinitialisant l'adaptateur, vous revenez dans une configuration identique à celle du produit neuf. Toutes vos personnalisations (chaînes favorites, etc.) seront perdues.
Appuyez sur MENU.
- Sélectionnez le 5eme menu (boîte à outils) avec les flèches ▲▼.
- Appuyez sur et selectionnez le 2^ème menu (configuration usine).
Note : si vous avez régle le blocage parental et verrouillé les menus, le code PIN vous sera demandé pour acceder au menu Contrôle parental.
- Tapez « puis OK pour confirmer, patiently jusqu'à ce que le menu de sélection de langue apparaisse.
8 - Réglages de l'écran
Le MENU / Réglages système / Système TV permet de désirées options :
- La ligne Sortie Video permet de désir entre le mode RGB et le mode classique CVBS. Si l'adaptateur est connecté avec un cable HDMI au téléviseur, laissez la sortie en mode CVBS pour avoir une
image en haute définition. Par contre, avec un cable péritel, préférez le mode RGB car en résolution standard, celui-ci donne une(Meilleure) image sur la plupart des téléviseurs.
La ligne Format d'écran permet de:gérer les écrans 4:3 et 16:9 :
- 4:3 LB (Letter Box). Pour un télévisueur 4:3 standard. Les images 16:9 seront affichées entière, avec des bandes noires en haut et en bas.
- 4:3 PS (Panscan). Pour un télévisuer 4:3. Les images 16:9 seront affichées sur toute la surface de l'écran, amputées des extrémités droite et.gauche.
- 16:9. Pour un téléviseur 16:9 relié à l'adaptateur par un cordon HDMI. Les images 4:3 sont affichées sans déformation, avec des bandes noires à gauche et à droite.
- ZOOM. Pour un télévisueur 16:9 en mode plein écran. Les images 4:3 sont donc étiées horizontally pour occuper la totalité de l'écran. Nous avons choisi ce mode par défaut car il satisfait la majorité des téléspectateurs. Nous attirons notre attention sur le fait que ce mode alteré votre perception de la normalité.
9 - Radios
Outre des chaînes TV, le numérique terrestre permet également de diffuser des radios. Notez qu'à l'heure où nous écrivons cette notice, ce mode de diffusion n'est pas prévu en France.
Dès que vous appuyez sur la touche TV/R vous entrez dans le mode radio.
L'écran vous affiche alors le message «Aucune radio».
10 - Economie d'énergie
Afin de limiter la consommation d'énergie inutil, et conformément à la réglementation européenne relative aux apparéils qui consomment de l'électricité, des mesures ont été prises afin d'éviter de laisser l'adaptateur en marche inutillement. Ainsi, votre apparéil se met automatiquement en voille lorsque vous ne l'utilise pas pendant 3 heures.
Dans le cas exceptionnel où vous regardez une émission de plus de 3 heures sans utiliser la télécommande, un message vous avertit de la mise en vue iminente. Appuyez simplement sur une touche VOL , par exemple, pour faire disparaître le message.
FR
Si, pour une raison quelconque, vous souhaitez désactiver cette fonction,
Allez dans MENU / Reglages Systeme / Autre.
- Sélectionnez < AutoStandby > avec la flèche ▼.
- Sélectionnez < NON > à l'aide des flèches « »
- Appuyez 3 fois sur EXIT pour quitter les menus.
11 - Guide Electronique des Programmes (EPG)
Le guide de programme permet de consulter les programmes de télévisions pour les heures ou jours à partir (son les chaînes qui diffusent ces informations).
Avec les flèches ▲▼←▶, vous pouvez déslectionner une émission et appuyer sur la touche OK pour afficher les détails (si diffusés par l'opérateur).
La fenêtre reste vide si les informations ne sont pas diffusées.
Vous ave la possibilité de programmer
l'enregistrement d'une émission en
mettant en surbrillance l'émission que
vous souhaitez enregistrer, puis en
appuyant sur le touche VERTE (n°20
page 9).
Pensez à connecter un disque dur sur le port USB en façade.
Note : Les informations du guide des programmes sont diffusées par les opérateurs ; il arrive que les informations du guide des programmes soient inexactes ou peu précises dans le temps. Nous vous conseillons de prendre des marges de temps lors de la programmation d'un enregistrement. Vous doivent pour cela éditer la programmation dans le MENU / Régliages Système / Programmateur.
12 - Recherche de chaînes
Cette opération est à faire dés que vous perdez une chaine ou lorsque de nouvelles chaînes sont diffusées par les opérateurs.
Allez dans MENU / Installation / Recherche auto.
Allez sur la ligne Demarrer et appuyez sur OK.
13 - Télecommandes universelles
Les télécommandes universelles doivent être programmées avec un code (généralement à 3 ou 4 chiffres) pour fonctionner avec un appareil donné. C'est le fabricant de la télécommande universelle qui désit ce code, et non le fabri-cant de l'appareil à commander.
Votre terminal étant de conception récente, il se peut que certaines télécommandes universelles ne le pilotent pas, même si le constructeur fournit des codes METRONIC. Si aucun code METRONIC ne fonctionne, essayez une recherche automatique. Si la recherche automatique échoue, c'est probablementisable parce que les codes de votre terminal n'ont pas été mis dans la télécommande universelle.
Nous vous remercions de comprendre que METRONIC ne pourrait pas vous aider sur les codes d'une télécommande universelle qui n'est pas de la marque METRONIC.
Pour une télécommande universelle de la marque METRONIC (voir exemple au § 17 page 22 ou notre gamme compte sur www.metronic.com), il y a deux options:
- Soit la référence de votre adaptateur est clairément indiquée (telecommandes évolution 5 ou supérieures), il suffit alors de rentrer le code indiqué.
- Soit la reférence n'apparait pas, vous devrez utiliser le code d'un autre adaptoratateur METRONIC compatible, tel le modulo DVR01.
14 - Sous-titres et télétexte
Certaines chaînes diffusent un magazine télétexte (TF1, à l'heure où nous rédigèons cette notice). Pour y acceder, appuyez sur la touche [ ]
Certaines chaînes diffusent, à certains moments, des sous-titres DVB. Pour les activer :
- Appuyez sur la touche pour afficher la fenêtre Sous-titres.
- Appuyez sur pour sélectionner une langue de sous-titre.
- Tapez OK pour valider.
FR
15 - Lecteur/enregistreur numérique
Description rapide
Ce paragraphe déscrit de manière très rapide le fonctionnement général. Il est important de dire les paragraphs suivants où vous trouvez tout ce qu'il faut savoir pour utiliser correctement le port USB.
- Une fois le disque dur ou la clé USB connecté sur le port USB en façade, vous pouze enregistrer une émission en appuyant sur la touche REC (●).
- Appuyez sur OK pour valider la durée de l'enregistrement proposée par l'adaptateur (et calculée automatiquement en fonction du guide des programmes) ou changez la durée avec les touches numériques de la télécommande.
- Appuyez sur STOP (■) pour arrêté l'enregistrement
Note : lorsque vous insérez un dispositif USB, celui-ci devient exploitable dés que le message « Disque USB connecté » apparait et disparait à l'écran. Avec des disques de grandes capacité, il est normal de devoir attendre plusieurs secondes.
Vous pouvez dire votre enregistrement à partir du MENU / Lecteur Multimédia / PVR.
Pour la lecture de contenus autres que ceux enregistrés par l'adaptateur Zapbox HD-S1.1 lui-même, reportez-vous au § 16 page 22.
Le port USB en façade est prévu pour accueillir un disque dur externe. L'utilisation de clés USB, n'est pas recommendée, en raison des vitesses de transfert en général trop faibles. Vous pouvez toutefois essayer, avec des clés d'au moins 4 Go, c'est sans risque, même si le fonctionnement n'est pas garanti.
Les dispositifs USB (clé ou disque) doivent être formatés avec le système FAT32 ou NTFS. Si vous disque comporte plusieurs partitions, la première utilisable est sélectionnée par votre adaptateur lors de la connexion du disque dur.
S'il y a plusieurs partitions, vous pouvez changer la partition dans le Menu / Enregistreur / Configuration de l'enregistreur. Si un disque ou une clé n'est pas reconnuu, utilisez votre ordinateur pour vérifier le format (clic droit / propriétés dans l'explorateur de fichiers Windows).
Etant donné la grande variété de modèles, nous ne pouvons pas vous garantir un fonctionnement avec tous les disques, y compris les plus exotiques. Une vitesse de rotation minimum de 5400 tours / minute est nécessaire. Si vous rencontrez un problème avec un modele particulier, n'hésitez pas à nous contacter pour nous informer du modele qui poserait problème.
METRONIC décline toute responsabilité en cas de perte de données sur le média due à une'utilisation avec l'adaptateur TNT. Nous vous conseillons de sauvegarder vos données au préalable, et de dédier un disque uniquement à cet usage.
A - Enregistrement simple
Pour enregistrer une émission qui passes sur la TNT, précédez ainsi :
- Allumez votre adaptateur avec la touche (n°2 page 8).
- Sélectionnéz la chaine à enregistrer avec les touches , en tapant son numéro, ou en sélectionnant la chaine dans la liste (touche OK).
- Si vous n'avez pas branché le disque dur, branchez-le et patientez quelques secondes jusqu'à ce que le message « disque USB connecté » s'affiche puis disparaisse, il vous informe que le disque est prét.
- Appuyez sur la touche REC (●); l'enregistrement de l'émission en cours démarre sur le support connecté en USB. Par défaut, la durée de l'enregistrement est de 2 heures. Pour modifier la durée de l'enregistrement, appuyez 2 fois sur la touche REC (●). Une fenêtre «Enregistrer pendant 02:00» apparait. Changez la valeur avec les touches numériques (N° 1 page 8) de la télécommande (vous pouvez modifier par la suite la durée de l'enregistrement en appuyant à nouveau 2 fois sur la touche REC).
Vous pouvez interrompre à tout moment l'enregistrement en appuyant sur la touche STOP (■) de la télécommande et en confirmant l'arrêt (seLECTIONnez OUI et validez par OK).
FR
B - Programmer un enregistrement diffé
Vous pouvez programmer jusqu'à 8 enregistements différés.
Pour programmer un enregistrement sur une chaîne, commencez par visualiser cette chaîne en tapant son numéro, ou en y accédant avec la touche OK.
-
Allez dans MENU / Réglages Système / Programmateurs ou appuyez sur la touche TIMER (n°19 page 9).
-
Choisissez un numéro libre parmi les lignes marquées NON (la première fois, choisissez 1) et appuyer sur OK.
- Sur la ligne Programmation,CHOisissez Une fois avec la flèche
- Sur la ligne Châne, la châne en cours s'affiche. Vous pouvez encore changer de châne à ce stade.
- Sur la ligne Date, entrez la date de l'enregistrement avec les touches numériques, et validez avec OK.
- Sur la ligne Heure, entrez de la même manière l'heure de démarriage de l'émission (en heures et minutes).
- Sur la ligne Durée, entrez de la même manière la durée de l'émission (en heures et minutes).
- Sélectionnez Valider et appuyez sur OK. Appuyez encore sur EXIT pour quitter les menus.
Note : Vous avez aussi la possibilité de programmer l'enregistrement d'une émission à partir de l'EPG en appuyant sur la touche VERTE sur l'émission que vous souhaitez enregistrer.
C - Lire un enregistrement
- Allez dans MENU / Lecteur Multimédia / PVR.
- Les enregistements s'affichent sous forme de liste.
- Sélectionnez l'enregistrement souhaïté avec les touches et appuyez sur la touche (PLAY) pour début la lecture.
La lecture de I'enregistrement se lance.
- Vous pouvez avancer ou recycler dans un enregistrement en appuyant sur les touches avance rapide (FFW), retard rapide (FRW) ou en plaçant à l'aide des touches le curseur à l'endroit voulu, ensuite appuyez sur OK.
Arrêt de la lecture :
Pour arrêter la lecture, appuyez sur STOP (■). L'appareil affiche la liste des enregistrements, vous pouze alors sélectionner une autre video ou bien revenir en mode TV normale en appuyant plusieurs fois sur la touche EXIT.
D - Exporter un enregistrement sur PC
Les enregistements sont sauvégardés dans le réseau ALIDVRS2 du disque dur. Chaque enregistrement create un réseau spécifique, dont le nom contient la date, l'heure et le nom de la chaîne. Le réseau contient deux types de fichiers. Les fichiers avec l'extension .dvr sont utilisés par le HD-S1.1 pour sauvégarder des données relatives à l'enregistrement, comme par exemple les informations de contrôle parental. Les fichiers .ts contennent les enregistrements audio-video proprement dits.
Ils sont lisibles sur un ordinateur avec un logiciel capable de dire ces formats videotos. VLC version 2.0.2 ou supérieure, par exemple : www.videolan.org
Le blocage parental ne fonctionne pas sur l'ordinateur, il fonctionne uniquement sur le HD-S1.1.
Si vous visualisiez un enregistrement sur votre ordinateur et que l'image présente des effets «peigne» (entrelacement), activez le filtré de désentreprises de la lectureur video (voir l'aide de VLC).
Note : Le décodage de video en Haute Définition nécessite beaucoup de ressources à un ordinateur, assurez vous d'avoir un ordinateur (avec un processeur ou carte graphique) d'une puissance de calcul capable de décoder de la video en haute définition. Le manque de puissance apparaît souvent sous forme d'images saccadées.
FR
16 - Fonction Lecteur Multimédia
Outre les enregistements faits par l'appareil lui-même, vous pouvez dire d'autres vidés stockées sur le disque. L'accès à ces contenus se fait par le MENU / Lecteur Multimédia ou par la touche (PLAY) lorsque vous regardez la télévision.
Ce menu affiche le contentu du disque USB et vous pouvez ainsi regarder des videos (la plupart des fichiers au format .AVI, .MPG et MP4 sont supportés) en selectionnant le fjchier et en appuyant sur la touche (PLAY) ou OK.
Le lecteur multimédia permet également de dire les photos et les musiques générées sur votre disque dur. Utilisez la touche LIST pour sélectionner le mode photo, video, ou musique.
Votre adaptateur Zapbox HD-S1.1 permet également de dire les fichiers musicaux au format MP3.

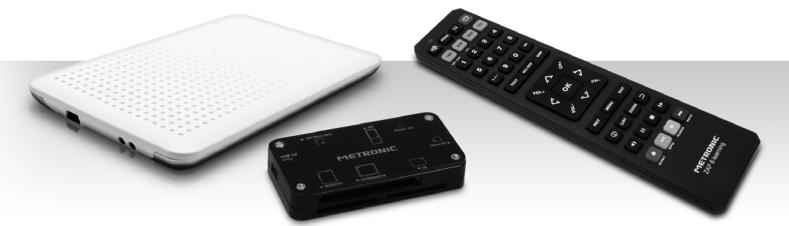

17 - Accessoires utiles
Pour compléter votre installation de l'adaptateur Zapbox HD-S1.1 il existe dans la gamme de produit METRONIC des produits compatibles.
- Disque dur externe portable (495260) - 2,5" - 250 Go. Permet d'avoir toujours à portée vos photos, vos films.
-La gamme de telecommandes universelles.
- Zap 6 Learning (495336) sa fonction Learning permet de memoriser toutes les touches de votre télécommande d'origine.
- Lecteur de carte 19 en 1 (495250) spécialement destiné au transfert et à l'échange rapide et facile de données.
FR
18 - En cas de problèmes d'utilisation
Certaines chaines ne fonctionnent plus.
Faire une recherche de chaînes (paragraphe 12 page 16).
Quand j'appuie sur la touche REC, rien ne se passe.
Vérifier que le disque dur ou la clé USB est bien branché. S'il s'agit d'un disque dur USB externe et qu'il possède une alimentation propre, vérifie qu'elle est bien connectée, généralement unvoyant s'allume ou clignote sur le disque dur. Si le disque est bien alimenté, vérifie qu'il est formaté et qu'il contient au moins une partition en FAT32 ou NTFS.
Pourquoi l'appareil affiche « Disque USB trop lent » lorsque ma clé USB est insérée ?
L'appareil a besoin d'un disque ou d'une clé USB capable de receivevoir les informations enregistrées rapidement, pour cela, l'appareil teste chaque clé (ou disque dur) pour être sur qu'il lui sera possible d'enregistrer les émissions de façon à ce qu'il n'y ait pas de perte de qualité ou d'information.
La solution consiste à changer de disque ou de clé par un modele plus rapide.
FR
19 - En cas de problème de réception
Pour vous aider à diagnostiquer votre problème, il peut être utile de vous renseigner sur la position des émetteurs numériques, ainsi que les canaux UHF utilisés.
Important : en cas de problème de réception en numérique terrestre, il est nécessaire de définir le plus précisément possible le symptôme exact qui vous concerne :
En fonction du type de problème que vous avez, le tableau ci-dessous donne une cause possible, et une ou plusieurs solution(s) à essayer successivement.
| Symptôme | Cause possible | Solution(s) à essayer |
| Vous receivez certaines chaînes numériques correctement, mais d'autres sont mal reçues ou pas reçues du tout. Sur les chaînes que vous receivez, le niveau de réception n'est pas très élevé. | Vous étés situé loin de l'émetteur. | 1 - Essayez un amplificateur d'intérieur.
2 - Essayez un amplificateur de mât.
3 - Procurez-vous une antennne plus performante. |
| Vous receivez toutes les chaînes numériques, mais la réception est perturbée à certains moments (quand un apparilé électrique s'allume, par exemple). | Vous étés perturbé par des parasites. | 1 - Remplacez le cordon TV qui va de la prise TV à votre terminal par un cordon à blindage renforcé.
2 - Remplacez les accessoires (répartiteurs, dérivateurs) par des produits blindés.
3 - Remplacez le cable entre l'antenne et la prise. |
| Vous receivez certains multiplexes (certains canaux) mais d'autres sont perturbés ou pas reçus du tout. | Vous étés victimes d'échos. | 1 - modifieré l'égarement l'orientation de l'antenne.
2 - remplacez l'antenne par une nouvelle ayant des grilles anti-échos plus performantes. |
| Vous receivez certains multiplexes (certains canaux) mais les canaux supérieur à 60 sont perturbés ou pas reçus du tout. | Votre antennecoupe le haut de la bande UHF. | Procurez-vous une antenneperformante sur toute labande UHF. |
| Vous receivez les canauxcomprises entre 21 et 35, maispas leurs compris entre 36 et 69 (ou l'inverse). | Votre antennenecapte qu'une partie de la bande UHF. | Procurez-vous une antenneprévue pour fonctionner surtoute la bande UHF. |
| Votre réception est correctéla plupart du temps, maiselle est perturbée quandil pleut, ou à certainsmoments apparemmentaléatoires. | Vous étes enlimite de zone. | Procurez-vous uneantenna plus performante. |
FR
Qu'est-ce qu'une réception perturbée en numérique?
En réception numérique, une réception perturbée se manifeste par une image qui se gèle, partiellement ou totalement, un effet «mosaïque» sur l'image, ainsi que l'interruption du son, ou des bruits bizarrens qui s'ajoutent au son.
Réception avec antenné d'intérieur?
Les paramètres de diffusion utilisés en France ne sont pas optimisés pour la réception portable, c'est-à-dire avec une antenné d'intérieur. Il est toute fois possible de recevoir correctement avec une antenné d'intérieur si vous étés situés à proximité d'un émetteur. Toutfootis, en réception portable, on peut difficilement s'affranchir des parasites ambients (telphones sans fil, aspirateurs,...). Il est donc normal que la réception soit perturbée par moments.
FR
20 - Glossaire
Adaptateur Appareil permettant de receivevoir les chaînes en clair de la TNT.
Canal Numéro donné à une bande de fréquence. En UHF, les canaux sont numérétés de 21 à 69.
Codec Codeur/Decodeur. Moyen d'encoder un contenu audio-video, et de le décoder.
Code PIN Numéro d'Identification Personnel = mot de passer.
Emetteur Pylone truffé d'antennes qui retransmet des chaînes (numériques ou analogiques) et vers lequel il faut diriger l'antenne râteau. ATTENTION, un émetteur peut ne pas émettre toutes les chaînes disponibles.
EPG Guide electronique des programmes.
FTA En clair, gratuite. Vient de l'anglais free-to-air. Notre terminal peut recevoir toutes les chaînes numériques terrestres gratuites et uniquement celles-ci.
Multiplex En terrestre, ensemble de chaînes émises sur la même fréquence, le même canal.
Numérique Nature des signaux utilisés dans les transmissions modernes. Par rapport à l'analogue, le numéroque permet de moinsencer brer le spectre (ensemble des fréquences disponibles). A bande passante constante, le numéroque permet de diffuser plus de chaînes que l'analogue.
Polarisation Orientation de l'onde émise par l'émetteur. La plupart des émissions en UHF sont en horizontal. Les brins de leur râteau doivent donc être horizontally.
Terminal Equipement final d'une communication. Cet adaptateur est un terminal numéroique.
Terrestre Dans le cas qui nous intéresse, se rapporte aux transmissions dans l'air, par opposition à «cable» ou «satellite».
TNT Television Numérique Terrestre.
Zapbox HD-S1.1 - 441614
QUESTIONNAIRE QUALITE
| Nom | |
| Adresse | |
| Code postal | |
| Ville | |
| Date d'achat | |
| Lieu d'achat | |
| Nom du magasin | |
Captez-vous correctement les chaînes ?
oui non
Avez-vous d'intervenir sur votre ANTENNE pour capter les chaînes numériques?
oui non
Si oui, avez-vous eu recours à un installerateur ?
oui non
Avez vous eu recours à l'assistance téléphonique METRONIC?
oui non
Si oui, globalement, etes vous satisfait de ce service.
oui non
Globalement étes-vous satisfait de votre achat ?
oui non
La notice vous pourrait bien réaliser pour installer votre terminal ?
oui non
Quelles modifications souhaiteriez-vous voir apportées?
Autres remarques ou suggestions :
A renvoyer à SAV METRONIC
100 Rue Gilles de Gennes
Node Park Touraine 37310 TAUXIGNY
Produit fabrique hors UE
METRONIC
CERTIFICAT DE GARANTIE
L'adaptateur numérique terrestre Zapbox HD-S1.1 est garantie deux ans pieces et main d'oeuvre. En cas de panne, les frais de transport aller sont à la charge du client, les frais de port retard à notre charge.
Pour être valable, le bon de garantie doit être dûment complété et returné auprès de la photocopie de la facture ou du ticket de caisse.
Réf. du matériel : Zapbox HD-S1.1 (441614)
Date d'achat :
N° de série :
A renvoyer à SAV METRONIC
100 Rue Gilles de Gennes
Node Park Touraine 37310 TAUXIGNY
Produit fabrique hors UE
N'envoyez jamais d'appareil sans avoir au préalable obtenu un accord de retard.
ASSISTANCE ET CONSEILS
Malgré le solein que nous avons apporté à la conception de nos produits et à la réalisation de cette notice, vous avez peut-être rencontres des difficultés.
N'hésitez pas à nous contacter, nos spécialistes sont à votre disposition pour vous conseiller :
Assistance technique : 0892 350 315*
*Prix d'appoint : 0,34 € TTC la minute depuis un poste fixe. du lundi au vendredi de 9h à 12h / 14h à 18h
Vous pouvez également nous envoyer un courrierlectronique à l'adresse suivante : hotline@metronic.com
Munissez-vous des informations suivantes avant tout appel :
- Modèle de terminal : Zapbox HD-S1.1 (441614)
Dans un souci constant d'amélioration de nos produits, nous vous remercions de bien pouvoir nous returner le questionnaire qualité (frais d'affranchissement remboursés sur simple demande). Le fait de nous returner le questionnaire qualité en fin de notice vous donne droit à trois mois de garantie supplémentaire (pièces uniquement).
Ce logo signifie qu'il ne faut pas jitterer les apparheils hors d'usage avec les ordures menagères. Les substances dangereuses qu'ils sont susceptibles deContainir
peuvent nuire à la santé et à l'environnement. Faites reprendre ces apparèels par votre distributeur ou utilisez les moyens de collecte sélective mis à votre disposition par votre commune.
DOLBY
DIGITAL PLUS
Fabriquésous licencedeDolbyLaboratories.Le terme Dolby et le sigle double-D sont des marques commerciales de Dolby Laboratories.
IMPORTANT
FRANCE Assistance technique : 0892 350 315
Prix d'applé 0,34€ TTC / min depuis un poste fixe
BENELUX +32 (0)4 264 86 68
METRONIC ITALIA 02 94 94 36 91
METRONIC IBERICA Servicio Tecnico : 902 09 01 36 · soporte@metronic.com
METRONIC
METRONIC FRANCE : 100 Rue Gilles de Gennes - Node Park Touraine - 37 310 TAUXIGNY
METRONIC IBERICA : Carretera de Sentmenat, 47 - 49, 08213 Polinyà (Barcelona)
