MODE D'EMPLOI ZAPBOX EH-D2 METRONIC

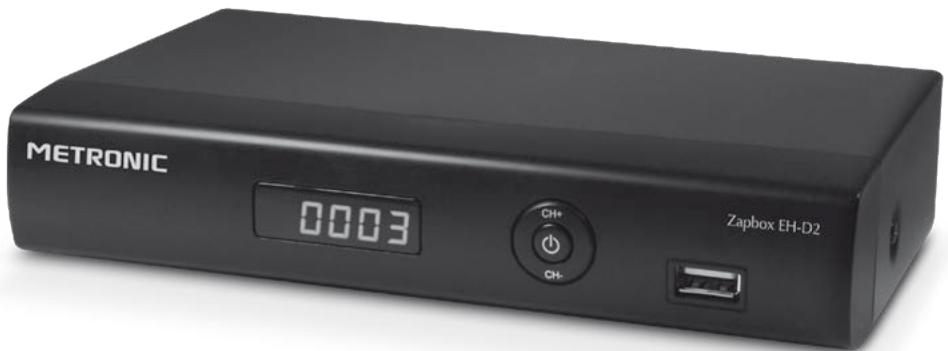

Adaptateur numérique terrestre

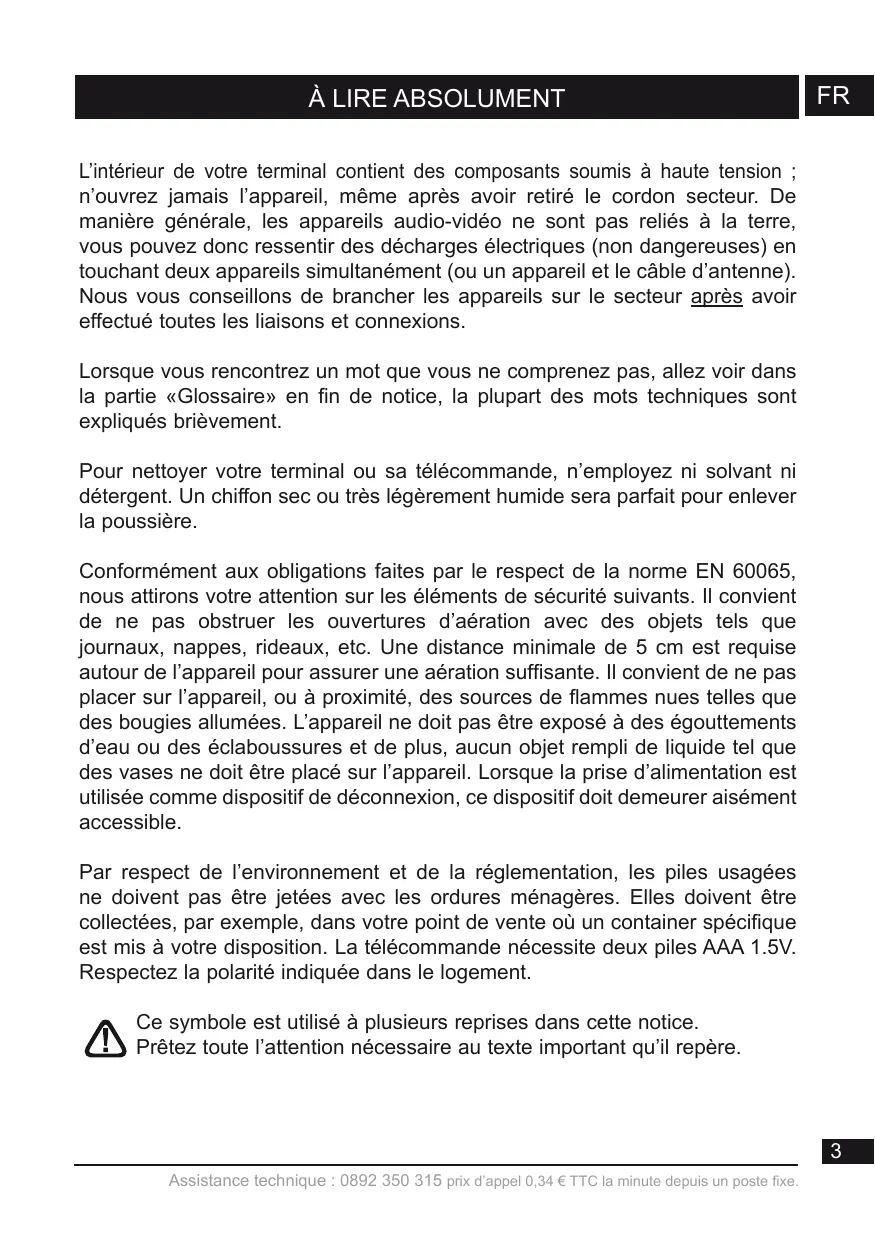

L'intérieur de votre terminal contient des composants soumis à haute tension ; n'ouvre jamais l'appareil, même après avoir retiré le cordon secteur. De manière générale, les appareils audio-video ne sont pas reliés à la terre, vous pouvez donc ressentir des décharges électriques (non dangereuses) en touchant deux appareils simultanément (ou un appareil et le câble d'antenne). Nous vous conseillons de brancher les appareils sur le secteur après avoir effectué toutes les liaisons et connexions.
Lorsque vous rencontrez un mot que vous ne comprendsez pas, allez voir dans la partie «Glossaire» en fin de notice, la plupart des mots techniques sont expliqués brièvement.
Pour nettoyer votre terminal ou sa télécommande, n'employez ni solvant ni détergent. Un chiffon sec ou très légèrement humide sera parfait pour enlever la poussière.
Conformément aux obligations faites par le respect de la norme EN 60065, nous attirons notre attention sur les éléments de sécurité suivants. Il convient de ne pas obstruer les ouvertures d'aération avec des objets tels que journaux, nappes, rideaux, etc. Une distance minimale de 5 cm est requise autour de l'appareil pour assurer une aération suffisante. Il convient de ne pas placer sur l'appareil, ou à proximité, des sources de flammes nues telles que des bougies allumées. L'appareil ne doit pas être exposé à des égouttements d'eau ou des éclaboussures et de plus, aucun objet rempli de liquide tel que des vases ne doit être placé sur l'appareil. Lorsque la prise d'alimentation est utilisée comme dispositif de déconnexion, ce dispositif doit demeurer aisément accessible.
Par respect de l'environnement et de la réglementation, les piles usagées ne doivent pas être jetées avec les ordures ménagères. Elles doivent être collectées, par exemple, dans votre point de vente ou un container spécifique est mis à votre disposition. La télécommande nécessite deux piles AAA 1.5V. Respectez la polarité indiquée dans le logement.
Ce symbole est utilisé à plusieurs reprises dans cette notice. Prêtez toute l'attention nécessaire au texte important qu'il repère.
Une modification des fréquences peut être effectuée par le diffuseur de la TNT, notamment lors de l'introduction de nouvelles chaînes. La conséquence pratique sera que vous perdrez certaines chaînes. Grâce à la touche SOS (touche
bleue de la télécommande) vous pourrez récupérer toutes vos chaînes très facilement. Un simple appui prolongé (3 secondes) sur la touche SOS lancera automatiquement une nouvelle recherche de chaînes.
La programmation du terminal se fait par l'intermédiaire des menus. Pour faciliter la lecture de cette notice, nous écrirons l'accès à un menu donné sous la forme simplifiée suivante : MENU / menu / sous-menu.
Par exemple, lorsque vous lirez :
- Allez dans MENU / Installation / Recherche manuelle.
c'est équivalent à :
- Appuyez sur la touche MENU pour accéder au menu principal.
- Appuyez sur la touche ↓ pour Sélectionner le menu Installation et appuyez sur OK.
- Appuyez sur la touche ↓ pour sélectionner le sous-menu Recherche manuelle.
- Appuyez sur OK pour valider.
- Vous remarquerez que les mots écrits en gras dans cette notice correspondent aux mots qui apparaissent dans les menus sur l'écran du téléviseur.
Aucune fonction présente dans l'appareil, mais non décrite dans cette notice ne présente de garantie. Aussi, certaines fonctions considérées comme non essentielles ont volontairement été occultées dans ce document.
Sommaire
1 Installation 06 2 Description de la télécommande 08 3 Description de l'adaptateur 10 4 Utilisation au quotidien 11 5 Personnaliser la liste des chaînes 11 6 Blocage parental 13 7 Réinitialiser l'adaptateur 14 8 Réglages de l'écran 14 9 Radios 15 10 Economie d'énergie 15 11 Guide électronique des Programmes (EPG) 16 12 Enregistrement sur magnétoscope standard 16 13 Recherche de chaînes 18 14 Télécommandes universelles 19 15 Sous-titres et télétexte 19 16 Lecteur / enregistrur numérique 20 17 Fonction TIME SHIFT 24 18 Fonction Lecteur Multimédia 24 19 Accessoires utiles 25 20 En cas de problème d'utilisation 25 21 En cas de problème de réception 26 22 Glossaire 28 QUESTIONNAIRE QUALITÉ 29 GARANTIE 30 ASSISTANCE ET CONSEILS 31
A - installation simplifiée

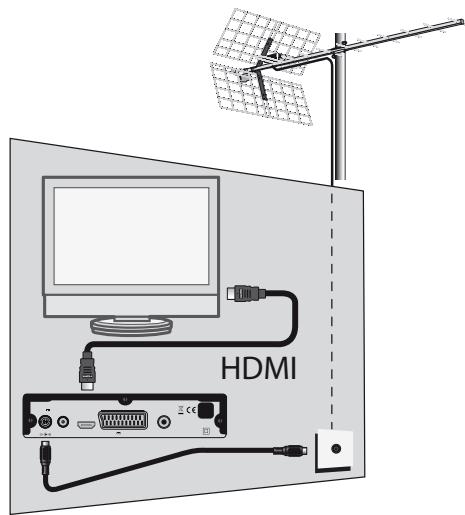

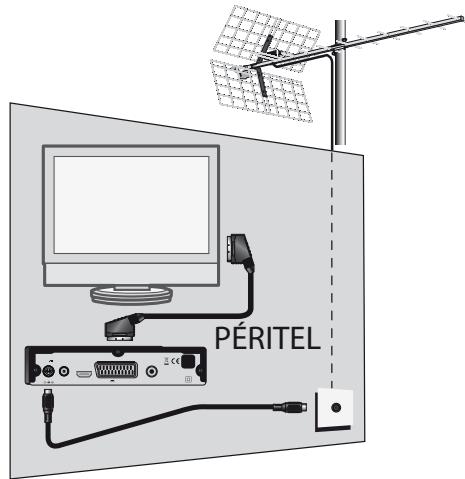

L'adaptateur étant débranché du secteur, connectez directement l'antenne à l'entrée ANT. (F page 10) de l'adaptateur. Reliez votre téléviseur à votre adaptateur grâce à un cordon HDMI, puis allumez le téléviseur et mettez-le en mode HDMI (voir notice du téléviseur si nécessaire). Si votre téléviseur ne possède pas d'entrée HDMI, vous pouvez relier vos appareils avec un cordon péritel. Branchez le cordon d'alimentation sur le secteur. Insérez les piles dans la télécommande. Le voyant vert en façade s'allume.
L'écran du téléviseur affiche un menu de sélection de langue.
Si ce n'est pas le cas, vérifie les connexions et le mode HDMI de votre téléviseur.
Choisissez la langue avec les touches ▽ ▼, puis appuyez sur OK.

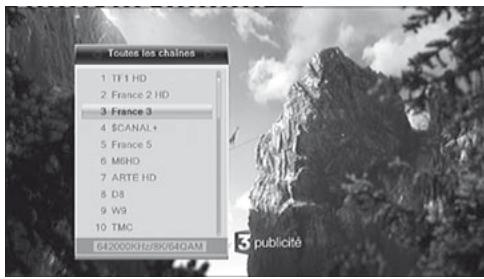

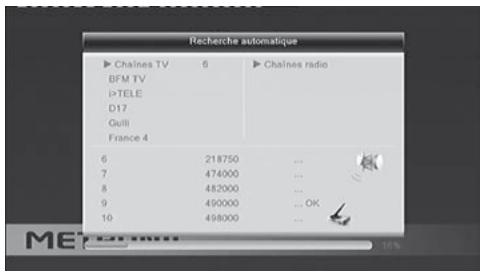

La recherche automatique de chaîne démarre. À l'issue de cette recherche, l'installation de base est terminée.
Pour satisfaire le plus grand nombre, nous avons réglé les paramètres usine de telle manière que les émissions 4:3 soient déformées pour occuper la totalité de votre écran 16:9 (réglage 16:9 zoom). Si vous souhaitez voir les émissions 4:3 non déformées, avec des barres noires à gauche et à droite de l'écran, nous vous invitons à régler, dans MENU / Réglages
L'adaptateur affiche la première chaîne,
Système / Système TV, le paramètre Format d'écran sur 16:9.
Note: Si votre adaptateur est relié à votre téléviseur par un cordon péritel, nous vous conseillons de modifier dans le MENU / Réglages Système / Système TV le paramètre Sortie Vidéo sur RGB pour une image plus adaptée à ce cordon.
B - Calage / orientation de l'antenne
Nous distinguons nos deux cas selon que vous connaissiez ou non un numéro de canal UHF sur lequel vous êtes censé capter le numérique.
Cas n°1
Vous connaissiez au moins un numéro de canal (compris entre 21 et 69) qui émet dans votre région.
- Allez dans Menu / Installation / Recherche manuelle.
- Descendez sur la troisième ligne et sélectionnez avec les flèches un numéro de canal utilisé dans votre région.
- Patientez quelques secondes et observez les graphes de Qualité de réception et Niveau de signal.
- Tournez l'antenne pour maximiser le signal. Lorsque vous approchez de la direction de l'émetteur, le Niveau doit augmenter, puis la Qualité. Une qualité de 65% est le minimum pour une image stable. Si la Qualité n'augmente jamais, c'est que le nombre de canal que vous avez choisi est incorrect, ou que l'émission est trop lointaine pour votre râteau.
- Une fois le niveau maximal atteint, serrez les écrous de fixation de l'antenne.
- Lancez une recherche par Menu / Installation / Recherche automatique.
Cas n°2
Si vous ne savez pas quel canal est utilisé pour capter les chaînes de la TNT, nous vous suggérons la méthode suivante :
Procurez-vous une antenne râteau UHF ayant un gain important (au moins 15 dB) et connectez-la directement à l'entrée ANT de l'adaptateur. Orientez votre nouvelle antenne dans la même direction que l'ancienne et faites une recherche automatique de chaînes (MENU / Installation / Recherche automatique).
Si vous trouvez des chaînes que vous n'aviez pas trouvées avec l'ancien râteau, remplacez tout simplement l'ancienne antenne par la nouvelle. Sinon, tournez l'antenne d'un huitième de tour et lancez à nouveau une recherche automatique. Tant que vous ne trouvez pas de chaînes, continuez de tourner d'un huitième de tour en faisant une recherche à chaque fois. Vous devriez finir par recevoir quelques chaînes. Placez-vous alors sur une des chaînes puis, appuyez 2 fois sur la touche INFO pour afficher l'indicateur de signal en bas. Tournez l'antenne pour maximiser le signal. Une fois le niveau maximal atteint, serrez les écrous de fixation de l'antenne. Faites à nouveau une recherche automatique de chaînes.
2 - Description de la télécommande

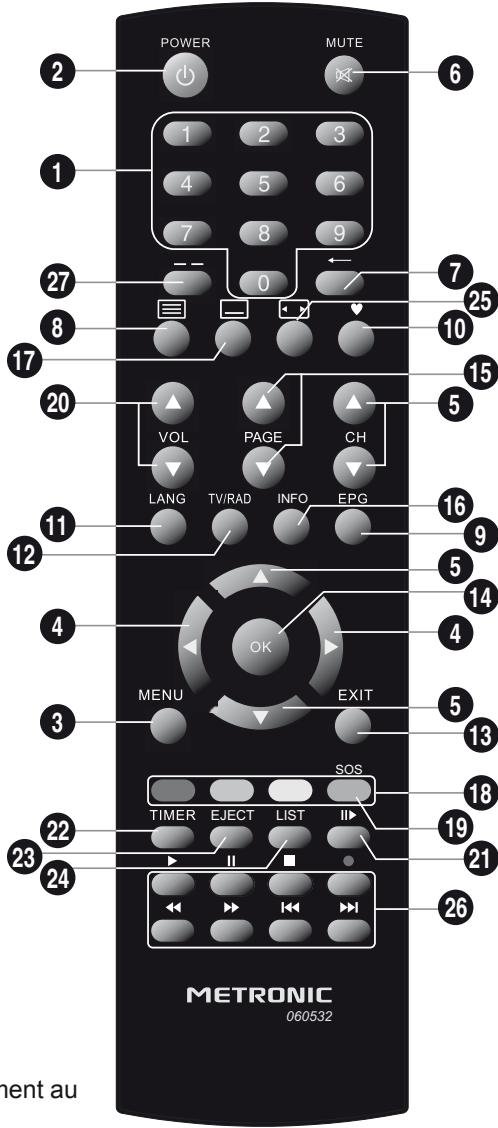

1 Touches numériques. En utilisation normale, permet de taper le numéro de la chaîne souhaitée. Dans le mode programmation, permet de rentrer les valeurs numériques. 2 Touche . Permet de mettre en veille l'adaptateur ou de le allumer. 3 Touche MENU. Permet d'entrer dans le menu principal. 4 Touches . Dans le menu, permet de modifier les différents paramètres. En mode normal, permet de régler le volume. 5 Touches . En utilisation normale, fait changer de chaîne. Dans les menus, permet de passer d'une ligne à la suivante. 6 Touche. Permet de couper le son (pour répondre au téléphone par ex.). 7 Touche . Permet de revenir à la dernière chaîne regardée. 8 Touche. Pour acceder au magazine télétexte. 9 Touche EPG (guide électronique des programmes). Fait apparaitre le programme en cours et le programme suivant, lorsque ces informations sont transmises par la chaîne. 10 Touche♥. Pour acceder à la liste des chaînes favorites. 11 Touche LANG. Lorsque plusieurs voies audio sont transmises, permet deCHOISIR la langue de l'émission. 12 Touche TV/RAD. Permet le passage du mode TV au mode Radio et inversement. 13 Touche EXIT. Pour revenir d'un écran arrêté dans les menus et sortir complètement des menus. 14 Touche OK. Permet de valider un besoin quand vous étés dans les menus. En mode normal (visualisation d'une chaîne), affiche la liste des chaînes. 15 Touches Page . Permet de passer de page en page dans les longues listes.
16 Touche INFO. Un premier appui fait apparaitre la bannière information de la chaine, complétant, entre autre, le titre de l'émission actuelle et la prochaine. Un double appui fait apparaitre les caractéristiques techniques, y compris le niveau de signal.
17 Touche. Pour activer ou désactiver les sous-titres (DVB). 18 Touches de couleurs. Utilisées dans certains menus. 19 Touche SOS. Si vous ne receivez plus certaines chaînes, un appui de 3 secondes sur cette touche lancera une recherche automatique de chaîne. 20 Touches VOL. Permet de régler le volume. 21 Touche II. Permit de ralentir la lecture de la video en cours. 22 Touche TIMER. Permit de programmeur enregistrement. 23 Touche EJECT. Pour déconnecter en toute sécurité le support USB. 24 Touche LIST. Permit de besoin entre les différents modes dans le menu Multimédia. 25 Touche Permet de changer le format d'écran. Il permet deCHOISIR entre différents modes de gestion des programmes 4:3 et 16:9. 26 Touches dédiées aux enregistrements :
: pour lancer la lecture, reprendre après une pause et accéder directement au menu des enregistrements. II: pour faire une pause dans la lecture ou sur le direct (time-shift). : pour arrêter l'enregistrement ou la lecture en cours. : pour lancer un enregistrement sur le port USB. : pour un retour en arrêt. : fichier précédent. : pour une avance rapide. : fichier suivant.
27 Touche — Inutilisée sur ce modèle.

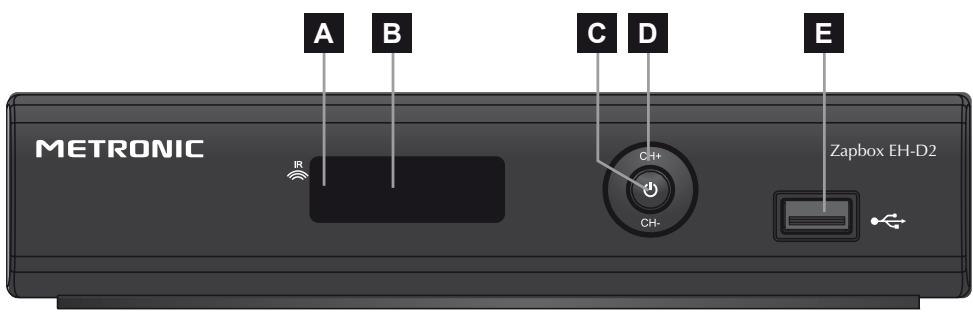

A Récepteur infrarouge (détecte le signal infrarouge de la télécommande). B Afficheur. Affiche le numéro de chaîne lorsqu'el'adaptateur est allumé. C Touche : identique à celle de la télécommande.
Indicateur lumineux. Le voyant vert allumé signifie : en marche. Le voyant rouge allumé signifie : en veille.

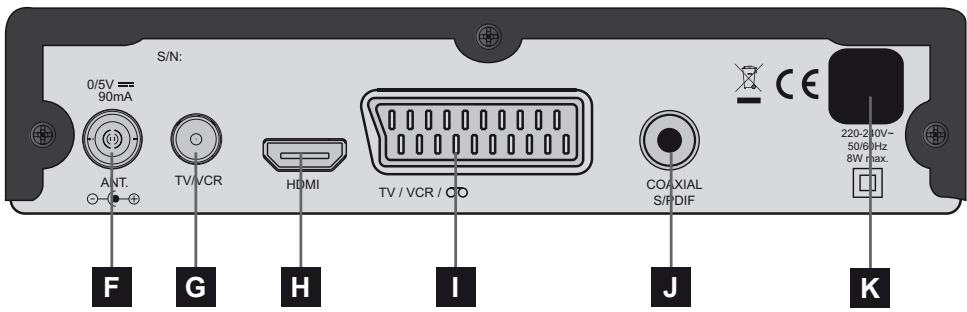

D Touches ▽ CH : identiques à celles de la télécommande. E Port USB. F Entrée antenne terrestre (râteau). G Sortie antenne TV (ou magnétoscope). H Sortie HDMI (Haute définition numérique). Sortie péritel TV. Pour connecter l'adaptateur au téléviseur. J Sortie audio numérique (S/PDIF) pour votre amplificateur Home Cinema. K Alimentation secteur.
4 - Utilisation au quotidien
En utilisation normale, vous n'utiliserez que les touches suivantes dont la fonction est décrite au paragraphe précédent.
- Touches pour régler le volume sonore.
- Touches pour changer de chaîne.
- Touche pour couper et remettre le son.
- Touches numériques ou touche OK pour aller directement à une chaîne.
- Touche EPG pour accéder au guide des programmes.
- Touche • pour lancer directement un enregistrement.
- Touche TIMER pour programmer un enregistrement.

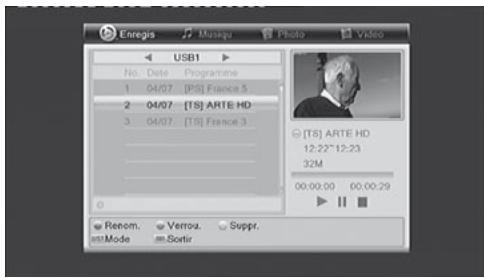

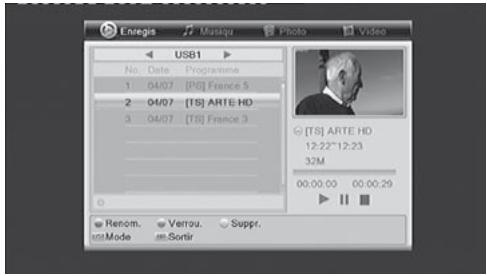

- Touche pour visualiser un programme déjà enregistré.
- Touche pour arrêter l'enregistrement ou la lecture.
- Touche PAUSE permettre en pause une émission ou la lecture d'un enregistrement et le reprendre plus tard.
5 - Personnaliser la liste des chaînes
Vous avez deux possibilités pour personnaliser la liste des chaînes. La première consiste à créer des listes de chaînes favorites. La deuxième consiste à supprimer ou déplacer les chaînes existantes.

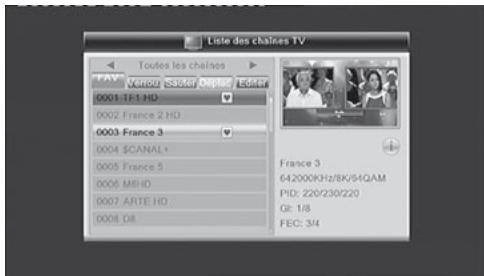

Sélectionner les chaînes
- Allez dans Menu / Édition des chaînes / Listes des chaînes TV.
- Appuyez sur la touche OK pour activer la sélection des chaînes favorites, puis sélectionnez la chaîne que vous pouvez ajouter à la liste et appuyez sur OK. Un petit logo apparait.
- Vous pouvez ainsi ajouter plusieurs chaînes à la liste♥
- Appuyez 2 fois sur EXIT pour quitter la sélection.
- Appuyez sur OK pour mémoriser votre sélection.
- Appuyez plusieurs fois sur EXIT pour quitter les menus.
Appuyez sur la touche OK pour afficher la liste des chaînes favorites. Choisissez la chaîne avec les flèches ▲▼ puis validez par OK. Un appui sur la touche OK vous permet de revenir dans la liste complète des chaînes.
Effacer des chaînes
- Allez dans Menu / Édition des chaînes / Liste des chaînes TV.
- Appuyez 2 fois sur la touche BLEU pour activer la sélection des chaînes à éditer.
- Avec les flèches, sélectionnez la chaîne à supprimer.
- Appuyez sur la touche OK, une marque de sélection apparait après le nom de la chaîne.
- Vous pouvez sélectionner ainsi plusieurs chaînes.
- Appuyez 2 fois sur EXIT pour quitter la sélection.
- Appuyez sur OK pour mémoriser votre sélection.
- Tapez plusieurs fois EXIT pour quitter tous les menus.
Déplacer des chaînes
- Allez dans Menu / Édition des chaînes / Liste des chaînes TV.
- Appuyez sur la touche JAUNE pour activer la sélection des chaînes à déplacer.
- Avec les flèches, sélectionnez la chaîne à déplacer.
- Appuyez sur la touche OK, un petit curseur apparait après le nom de la chaîne.
- Avec les flèches, déplacez la chaîne à sa nouvelle place.
- Appuyez sur OK pour valider la nouvelle place.
- Appuyez 2 fois sur EXIT pour quitter la sélection.
- Appuyez sur OK pour mémoriser votre sélection.
- Appuyez plusieurs fois sur EXIT pour quitter les menus.
Note: Par défaut, déplacer une chaîne ne change pas son numéro logique. Par exemple, si vous déplacez France 4 entre France 3 et France 5, elle gardera le numéro 14. Pour que le numéro de chaîne change avec sa position, il faut régler l'option MENU / Installation / Numéro. Chaînes auto sur < Désactivé > avec les touches ← >.
Votre terminal Zapbox EH-D2 est livré avec un code secret (PIN) qui est 0000. Le code secret permet de bloquer les chaînes dont vous pouvez restreindre l'accès ou pour protéger la configuration du terminal. Nous vous conseillons de le changer.
Modifier le mot de passe
- Allez dans MENU / Réglages Système / Contrôle parental.
- Entrez votre mot de passe (0000 en sortie d'usine).
- Sur la ligne Nouveau code, entrez les 4 chiffres du nouveau code.
- Sur la ligne Confirmez le code, entrez à nouveau le nouveau code.
- Appuyez sur OK et tapez plusieurs fois sur EXIT pour quitter tous les menus.
Notez précieusement votre mot de passe (par exemple sur le ticket de caisse).
Blocage par niveau moral
Votre terminal utilise un blocage parental évolué qui analyse les informations diffusées par les chaînes concernant le programme en cours. Si vous sélectionnez la limite à 12 ans, votre enfant pourrait donc regarder les émissions déclarées « tout public » ou « accord parental » souhaitable. Les émissions que la chaîne déclare déconseillées aux moins de 12 ans seront bloquées.
Le blocage n'est efficace que si votre enfant ignore le code d'accès que vous aurez réglé. Modifiez donc ce code d'accès comme expliqué ci-dessus.
Pour sélectionner le niveau moral :
- Allez dans MENU / Réglages Système / Contrôle parental.
- Entrez le mot de passe (0000 si vous n'avez pas modifié le mot de passe à l'étape précédente).
- Sur la ligne Verrouillage Menu, CHOISSEZ Oui avec la flèche «
- Sélectionnez la ligne Verrouillage Chaines avec la flèche .
- Sélectionnez le paramètre avec les flèches .
- Tapez 3 fois sur la touche EXIT pour sortir des menus.
- Allez dans Menu / Édition des chaînes / Liste des chaînes TV.
- Appuyez sur la touche ROUGE pour activer la sélection des chaînes à bloquer.
- Avec les flèches, sélectionnez la chaîne à déplacer.
- Appuyez sur la touche OK.
- Entrez le mot de passe (0000 en sortie d'usine), un cadenas apparait après le nom de la chaîne.
- Appuyez 2 fois sur EXIT pour quitter la sélection.
- Appuyez sur OK pour mémoriser votre sélection.
- Appuyez plusieurs fois sur EXIT pour quitter les menus.
Note : Le blocage par chaîne est déconseillé quand le niveau sonore est activé.
7 - Réinitialiser l'adaptateur
La réinitialisation usine peut être utile si vous modifiez la programmation de votre adaptateur et que certaines fonctions ne marchent plus. En réinitialisant l'adaptateur, vous revenez dans une configuration identique à celle du produit neuf. Toutes vos personnalisations (chaînes favorites, etc.) seront perdues.
- Allez dans MENU / Outils / Configuration d'usine.
- Tapez ↓ puis OK pour confirmer, patience jusqu'à ce que le menu de sélection de langue apparaisse.
8 - Réglages de l'écran
Le MENU / Réglages système / Système TV permet de choisir différentes options :
- La ligne Sortie Vidéo permet de choisir entre le mode RGB et le mode classique CVBS. Si l'adaptateur est connecté avec un cable HDMI au
téléviseur, laissez la sortie en mode CVBS pour avoir une image en haute définition. Par contre, avec un cable péritel, préférez le mode RGB car en résolution standard, celui-ci donne une meilleure image sur la plupart des téléviseurs.
La ligne Format d'écran permet de gérer les écrans 4:3 et 16:9 :
- 4:3 LB (Letter Box). Pour un téléviseur 4:3 standard. Les images 16:9 seront affichées entièrement, avec des bandes noires en haut et en bas.
- 4:3 PS (Panscan). Pour un téléviseur 4:3. Les images 16:9 seront affichées sur toute la surface de l'écran, amputées des extrémités droite et gauche.
- 16:9. Pour un téléviseur 16:9 relié à l'adaptateur par un cordon HDMI. Les images 4:3 sont affichées sans déformation, avec des bandes noires à gauche et à droite.
- AUTO. Pour un téléviseur 16:9 en mode plein écran. Les images 4:3 sont donc étirées horizontalement pour occuper la totalité de l'écran. Nous avons choisi ce mode par défaut car il satisfait la majorité des téléspectateurs. Nous attirons votre attention sur le fait que ce mode altère notre perception de la normalité.
9 - Radios
Outre des chaînes TV, le numérique terrestre permet également de diffuser des radios. Notez qu'à l'heure où nous écrivons cette notice, ce mode de diffusion n'est pas prévu en France.
Dès que vous appuyez sur la touche TV/RAD, vous entrez dans le mode radio.
L'écran vous affiche alors le message «Aucune radio».
10 - Économie d'énergie
Afin de limiter la consommation d'énergie inutile, et conformément à la réglementation européenne relative aux appareils qui consomment de l'électricité, des mesures ont été prises afin d'éviter de laisser l'adaptateur en marche inutilement. Ainsi, votre appareil se met automatiquement en veille lorsque vous ne l'utilisez pas pendant 3 heures.
Dans le cas exceptionnel où vous regardez une émission de plus de 3 heures sans utiliser la télécommande, un message vous avertit de la mise en veille imminente. Appuyez simplement sur la touche VOL, par exemple, pour faire disparaître le message.
Si, pour une raison quelconque, vous souhaitez désactiver cette fonction,
- Allez dans MENU / Réglages Système / Veille automatique.
- Sélectionner Désactivé à l'aide des flèches
- Appuyez sur EXIT pour quitter les menus.

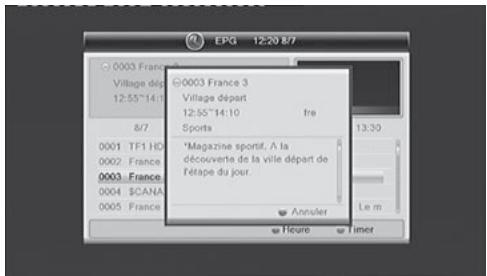

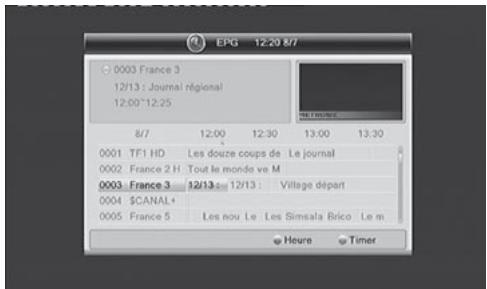

Le guide de programme permet de consulter les programmes de télévisions pour les heures ou jours à partir des chaînes qui diffusent ces informations.
Avec les flèches ▲▼◇↑, vous pouvez sélectionner une émission et appuyer sur la touche OK pour afficher les détails (si diffusés par l'opérateur).
La fenêtre reste vide si les informations ne sont pas diffusées.
Vous avez la possibilité de programmer l'enregistrement d'une émission en mettant en surbrillance l'émission que vous souhaitez enregistrer, puis en appuyant sur le touche VERTE (n°18 page 9).
Pensez à connecter un disque dur sur le port USB en façade.
Note : Les informations du guide des programmes sont diffusées par les opérateurs; il arrive que les informations du guide des programmes soient inexactes ou peu précises dans le temps. Nous vous conseillons de prendre des marges de temps lors de la programmation d'un enregistrement. Vous devez pour cela éditer la programmation dans le MENU / Réglages Système / Programmateur.
12 - Enregistrement sur magnétoscope standard
Note : voir §16 page 20 pour un enregistrement sur disque dur.

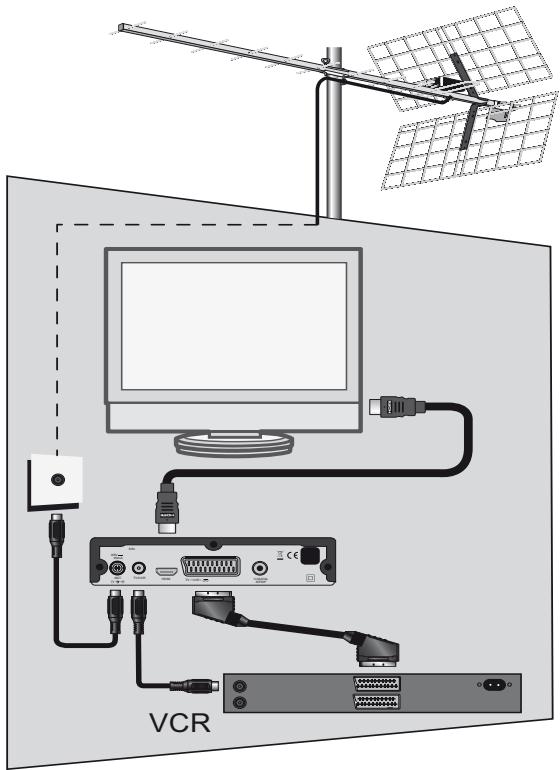

Connectez simplement votre magnétoscope sur la péritel VCR de l'adaptateur (voir schéma page 17).
Pour enregistrer une chaîne, commencez par visualiser la chaîne sur le téléviseur, comme si vous vouliez la regarder.
Lancez alors l'enregistrement sur la chaîne AV du magnétoscope (0, AV, EXT,...).
En cas de besoin, consultez la notice du magnétoscope pour la manipulation exacte. Pour information, sur beaucoup de magnétoscopes, on atteint cette chaîne en sélectionnant la chaîne 1 (TF1 sur l'antenne râteau) puis en appuyant une ou deux fois sur la touche CH-.
Pour dire une cassette, mettez le terminal en veille puis lancez simplement la lecture de la cassette. Le magnétoscope prendra automatiquement la main sur le terminal. Si ce n'est pas le cas, appuyez sur la touche TV/VCR de la télécommande de votre magnétoscope.
Note: Ceci vaut également pour les enregistreurs DVD.
IMPORTANT : EN MODE ANALOGIQUE (PERITEL, VCR), VOUS NE POUVEZ PAS REGARDER UNE CHÂNE ET ENREGISTRER UNE AUTRE CHÂNE EN MÊME TEMPS.
La fonction double tuner qui permet de regarder une chaîne et d'en enregistrer une autre différente en même temps est disponible uniquement sur le port USB de cet adaptateur (voir §16 page 20).

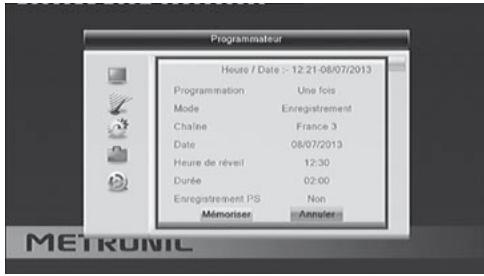

Programmateur d'enregistrements
Vous pouvez programmer jusqu'à 8 enregistrements différés.
Pour programmer un enregistrement sur une chaîne, commencez par visualiser cette chaîne en tapant son numéro, ou en y accédant avec la touche OK.
- Allez dans MENU / Réglages Système / Programmateur ou appuyez sur la touche TIMER (n°22 page 9).
- Choisissez un numéro libre parmi les lignes marquées Désacté (la première fois, choisissez 1) et appuyer sur OK.
- Sur la ligne Programmation, choisissez Une fois avec la flèche.
- Sur la ligne Chaîne, la chaîne en cours s'affiche. Vous pouvez encore changer de chaîne à ce stade.
- Sur la ligne Date, entrez la date de l'enregistrement avec les touches numériques, et validez avec OK.
- Sur la ligne Heure, entrez de la même manière l'heure de démarrage de l'émission (en heures et minutes).
- Sur la ligne Durée, entrez de la même manière la durée de l'émission (en heures et minutes).
- Sélectionnez Mémoriser et appuyez sur OK. Appuyez encore sur EXIT pour quitter les menus.
Si vous souhaitez enregistrer sur un magnétoscope, faites maintenant un timer sur votre magnétoscope, pour qu'il enregistre la chaîne AV au même moment.
Note 1: Sur la ligne Mode minuteur, vous pouvez choisir Quotidien, Hebdomadaire ou Jour ouvré pour déclarer un événement périodique.
Note 2 : Vous avez aussi la possibilité de programmer l'enregistrement d'une émission à partir de l'EPG en appuyant sur la touche verte sur l'émission que vous souhaitez enregistrer.
13 - Recherche de chaînes
Cette opération est à faire dès que vous perdez une chaîne ou lorsque de nouvelles chaînes sont diffusées par les opérateurs.
- Faites un appui long de 3 secondes sur la touche SOS pour lancer une recherche Auto.
- Allez dans MENU / Installation / Recherche automatique.
- Sur la ligne Clair Seulement, laissez Non.
- Allez sur la ligne Démarrer et appuyez sur OK pour lancer la recherche automatique.
Note : Sur la ligne Clair Seulement, vous pouvez désigner Oui pour limiter la recherche aux chaînes qui diffusent Grátisement. Toutefois, nous vous déconseillons cette option car un certain nombre de chaînes payantes qui possèdent des plages en clair (Canal+, Paris Première, TPS Star,...) seraient ignorées si la chaîne est cryptée au moment de la recherche.
14 - Télécommandes universelles
Les télécommandes universelles doivent être programmées avec un code (généralement à 3 ou 4 chiffres) pour fonctionner avec un appareil donné. C'est le fabricant de la télécommande universelle qui désigne ce code, et non le fabricant de l'appareil à commander.
Votre terminal étant de conception récente, il se peut que certaines télécommandes universelles ne le pilotent pas, même si le constructeur fournit des codes METRONIC. Si aucun code METRONIC ne fonctionne, essayez une recherche automatique. Si la recherche automatique échoue, c'est probablementvable que les codes de votre terminal n'ont pas été mis dans la télécommande universelle.
Nous vous remercions de comprendre que METRONIC ne pourrait pas vous aider sur les codes d'une télécommande universelle qui n'est pas de la marque METRONIC.
Pour une télécommande universelle de la marque METRONIC (voir exemple au § 18 page 24 ou notre gamme compte sur www.metronic.com), il y a deux options:
- Soit la référence de votre adaptateur est clairement indiquée (télécommandes évolution 5 ou supérieures), il suffit de rentrer le code indiqué.
- Soit la référence n'apparaît pas, vous devrez utiliser le code d'un autre adaptateur METRONIC compatible, tel le modulo DVR01.
15 - Sous-titres et télétexte
Certaines chaînes diffusent un magazine télétexte (TF1, à l'heure où nous rédigeons cette notice). Pour y accéder, appuyez sur la touche.
Certaines chaînes diffusent, à certains moments, des sous-titres DVB. Pour les activer :
- Appuyez sur la touche [ ] pour afficher la fenêtre Sous-titres.
- Appuyez sur [ ] pour sélectionner une langue de sous-titre.
- Tapez OK pour valider.
Description rapide
Ce paragraphe décrit de manière très rapide le fonctionnement général. Il est important de dire que les paragraphes suivants vous permettent de trouver tout ce qu'il faut savoir pour utiliser correctement le port USB.
- Une fois le disque dur ou la clé USB connectée sur le port USB en façade, vous pouvez enregistrer une émission en appuyant sur la touche REC (●).
- Appuyez sur STOP pour arrêter l'enregistrement ou appuyez une seconde fois sur REC (●) pour définir la durée de l'enregistrement (au bout de laquelle l'adaptateur arrête l'enregistrement et s'éteindra).
Note : lorsque vous insérez un dispositif USB, celui-ci devient exploitable dès que le message « USB connecté » apparait et disparaît à l'écran. Avec des disques de grandes capacité, il est normal de devoir attendre plusieurs secondes.
Vous pouvez démarrer votre enregistrement à partir du MENU / Outils / Lecteur Multimédia puis sélectionnez le mode Enregistrement à l'aide de la touche LIST.
Pour la lecture de contenus autres que ceux enregistrés par l'adaptateur Zapbox EH-D2 lui-même, reportez-vous au § 18 page 24.
Le port USB en façade est prévu pour accueillir un disque dur externe. L'utilisation de clés USB n'est pas recommandée, en raison des vitesses de transfert en général trop faibles. Vous pouvez toutefois essayer, avec des clés d'au moins 4 Go, c'est sans risque, même si le fonctionnement n'est pas garanti.
Les dispositifs USB (clé ou disque) doivent être formatés avec le système FAT32 ou NTFS. Si votre disque compte plusieurs partitions, la première utilisable est sélectionnée par votre adaptateur lors de la connexion du disque dur.
S'il y a plusieurs partitions, vous pouvez changer la partition dans le MENU / Enregistreur / Information du disque. Si un disque ou une clé n'est pas recon-
nu, utilisez votre ordinateur pour vérifier le format (clic droit / propriétés dans l'explorateur de fichiers Windows).
Etant donné la grande variété de modèles, nous ne pouvons pas vous garantir un fonctionnement avec tous les disques, y compris les plus exotiques. Une vitesse de rotation minimum de 5400 tours/minute est nécessaire. Si vous rencontrez un problème avec un modèle particulier, n'hésitez pas à nous contacter pour nous informer du modèle qui poserait problème.
METRONIC décline toute responsabilité en cas de perte de données sur le média due à une utilisation avec l'adaptateur TNT. Nous vous conseillons de sauvegarder vos données au préalable, et de dédier un disque uniquement à cet usage.
A - Enregistrement simple
Pour enregistrer une émission qui passe sur la TNT, procédez ainsi :
- Allumez votre adaptateur avec la touche (n°2 page 8).
- Sélectionnez la chaîne à enregistrer avec les touches, en tapant son numéro, ou en sélectionnant la chaîne dans la liste (touche OK).
- Si vous n'avez pas branché le disque dur, branchez-le et patientez quelques secondes jusqu'à ce que le message « USB connecté » s'affiche puis disparaisse, il vous informe que le disque est prêt.
- Appuyez sur la touche REC (■); l'enregistrement de l'émission en cours démarre sur le support connecté en USB. Par défaut, la durée de l'enregistrement est de 2 heures. Pour modifier la durée de l'enregistrement, appuyez une seconde fois sur la touche REC (■). Appuyez sur OK ou sur EXIT plusieurs fois pour quitter.
Vous pouvez interrompre à tout moment l'enregistrement en appuyant sur la touche STOP (■) de la télécommande et en confirmant l'arrêt (sélectionnez OUI et validez par OK).
B - double enregistrement
Avec votre adaptateur vous avez la possibilité d'enregistrer 2 chaînes à la fois sur le support connecté sur la prise USB. Lorsque l'adaptateur enregistre 2 programmes simultanément, la liste des chaînes (disponible par la touche OK) n'affiche pas toutes les chaînes de la même manière.
Les chaînes disponibles sont celles qui sont sur la même fréquence que celle qui est en cours d'enregistrement (REC2), vous pouvez y accéder pour regarder une autre chaîne.
La touche STOP (■) vous indique en permanence les chaînes qui sont en cours d'enregistrement. Lorsque vous appuyez sur STOP pendant un double enregistrement, le magnétoscope vous demande de choisir sur chaque chaîne l'enregistrement doit s'arrêter.
C - Lire un enregistrement
- Allez dans MENU / Outils / Lecteur Multimédia puis appuyez sur la touche LIST afin de sélectionner l'onglet Enregistrement ou appuyez sur la touche PLAY (▶).
- Les enregistrements s'affichent sous forme de liste.
- Sélectionnez l'enregistrement souhaité avec les touches et appuyez sur OK.
- La lecture de l'enregistrement se lance.
- Vous pouvez avancer ou reculer dans un enregistrement en appuyant sur les touches avance rapide (FFW), retard rapide (FRW) ou en appuyant sur INFO et en plaçant à l'aide des touches le curseur à l'endroit voulu, ensuite appuyez sur OK.
Arrêt de la lecture :
Pour arrêter la lecture, appuyez sur STOP (■), vous pouvez alors sélectionner une autre vidéo ou bien regarder une émission en cours en appuyant plusieurs fois sur la touche EXIT.
D - lire un contenu multimédia
Outre les enregistrements faits par l'appareil lui-même, vous pouvez lire d'autres vidéos stockées sur le périphérique. L'accès à ces contenus se fait par le MENU / Outils / Lecteur Multimédia puis appuyez sur la touche LIST afin de sélectionner le mode Video, de la même manière qu'expliqué dans le paragraphe «Lire un enregistrement». La plupart des fichiers. MPG sont supportés.
De la même manière, les photos sont accessibles dans ce même menu. Une fois que vous avez sélectionné le mode Photo à l'aide de la touche LIST, ouvrez la photo avec la touche OK, vous pouvez visualiser les photos suivantes ou précédentes avec les touches « «.
Votre adaptateur zapbox EH-D2 permet également de lire les fichiers musicaux par le MENU / Outils / Lecteur Multimédia, puis appuyez sur la touche LIST afin de sélectionner le mode Musique.
E - Renommer un enregistrement
Année la liste des enregistrements et Sélectionnez celui que vous pouze rénommer
- Appuyez sur la touche rouge, le clavier virtuel apparait.
- Sélectionnez une à une les lettres du nouveau nom de votre enregistrement.
- Validez à l'aide de la case OK une fois la saisie terminée.
F - exporter un enregistrement sur PC
Les enregistrements sont sauvegardés dans le réseau ALIDVRS2 du disque dur. Chaque enregistrement crée un réseau spécifique, dont le nom contient la date, l'heure et le nom de la chaîne. Le réseau contient deux types de fichiers. Les fichiers avec l'extension. dvr sont utilisés par le EH-D2 pour sauvegarder des données relatives à l'enregistrement, comme par exemple les informations de contrôle parental. Les fichiers. ts contiennent les enregistrements audio-vidéo proprement dits.
Ils sont lisibles sur un ordinateur avec un logiciel capable de lire ces formats vidéo-ts. VLC version 2.0.2 ou supérieure, par exemple : www.videolan.org
Le blocage parental ne fonctionne pas sur l'ordinateur, il fonctionne uniquement sur le EH-D2.
Si vous visualisiez un enregistrement sur votre ordinateur et que l'image présente des effets «peigne» (entrelacement), activez le filtrage de désentrelacement de votre lecteur vidéo (voir l'aide de VLC).
Note : Le décodage de vidéo en Haute Définition nécessite beaucoup de ressources à un ordinateur, assurez-vous d'avoir un ordinateur (avec un processeur ou carte graphique) d'une puissance de calcul capable de décoder de la vidéo en haute définition. Le manque de puissance apparaît souvent sous forme d'images saccadées.
Il existe deux modes d'enregistrement : le mode TS et le mode PS.
En mode TS, l'enregistreur stocke toutes les données relatives à la chaîne, comme par exemple les sous-titres et le multi-audio. Dans ce mode, vous pouvez donc choisir, lors de la relecture, d'activer ou non les sous-titres, ou de choisir la langue si l'émission était diffusée en plusieurs langues. En revanche, vous ne pouvez pas exploiter cet enregistrement sur un ordinateur.
En mode PS (mode par défaut en sortie d'usine), l'enregistreur stocke l'audio par défaut, et n'enregistre pas les sous-titres. En revanche, il crée un fichier. mpg que vous pouvez relire sur ordinateur, par exemple avec le logiciel VLC.
Pour pouvoir exporter vos enregistrements sur ordinateur, il faut donc au préalable (avant d'enregistrer) vérifier que le mode choses est bien le mode PS dans Menu / Enregistrement / Réglage de l'enregistrement / Type enregistrement.
Astuce : les modes TS et PS viennent de l'anglais Transport Stream / Program Stream, mais vous pouvez utiliser «Tout» ou «Partiel» comme moyen mnémotechnique.
17 - Fonction TIME SHIFT
Le TIME SHIFT permet de mettre en pause une émission et de la reprendre quand vous le souhaitez. Lorsque vous regardez une émission et que vous êtes interrompu (par le téléphone par exemple), vous pouvez mettre en pause l'émission et la reprendre là où vous l'avez laissée. Pour cela, appuyez simplement sur la touche PAUSE, l'image se fige, et à votre retour, appuyez sur la touche PLAY pour reprendre l'émission.
En mode TIME SHIFT, vous avez la possibilité d'utiliser la touche (FFW) pour une avance rapide ou la touche (FRW) pour un retour en arrêté. Vous avez donc intérêt à entrer en mode TIME SHIFT dès que vous pressentez que vous souhaiterez à un moment ou un autre revoir une action d'un programme, par exemple, lors d'un match de football.
18 - Fonction lecteur multimédia
Outre les enregistrements faits par l'appareil lui-même, vous pouvez voir d'autres vidéos stockées sur le disque. L'accès à ces contenus se fait par le MENU / Outils / Lecteur Multimédia ou par la touche PLAY (▶) lorsque vous regardez la télévision.
Ce menu affiche le contenu du disque USB et vous pouvez ainsi regarder des videos (la plupart des fichiers au format. AVI,. MPG et MP4 sont supportés) en sélectionnant le fichier et en appuyant sur la touche PLAY (▶) ou OK.
Le lecteur multimédia permet également de lire les photos et les musiques générées sur votre disque dur. Utilisez la touche LIST pour sélectionner le mode photo, vidéo, ou musique.
Votre adaptateur Zapbox EH-D2 permet également de lire les fichiers musicaux au format MP3.

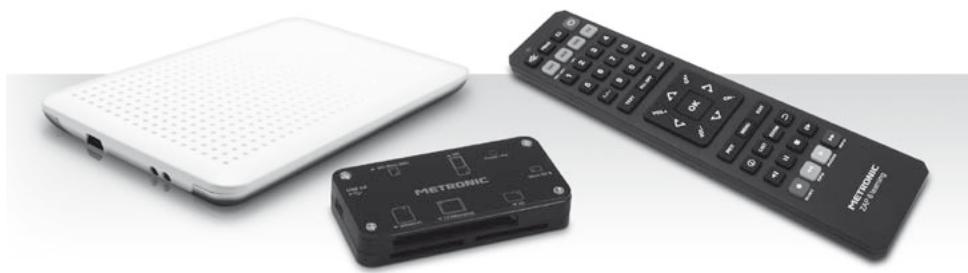

Pour compléter votre installation de l'adaptateur EH-D2, il existe dans la gamme de produits METRONIC des produits compatibles avec votre adaptateur Zapbox EH-D2.
- Disque dur externe portable (495260) - 2,5" - 250 Go. Permet d'avoir toujours à portée vos photos, vos films.
- La gamme de télécommandes universelles Évolution 5.
- Zap 6 Learning (495336) sa fonction Learning permet de mémoriser toutes les touches de votre télécommande d'origine.
- Lecteur de carte 17 en 1 (495250) spécialement destiné au transfert et à l'échange rapide et facile de données.
Certaines chaînes ne fonctionnent plus.
- Appuyez 3 secondes sur la touche SOS (bleue) pour lancer une nouvelle recherche.
- L'appareil a besoin d'un certain temps pour analyser le disque connecté. Jusqu'à plusieurs minutes pour les gros disques. Essayez un peu plus tard. Si le disque est équipé d'un voyant, il s'arrête généralement de clignoter lorsque l'analyse est terminée.
Pour vous aider à diagnostiquer votre problème, il peut être utile de vous renseigner sur la position des émetteurs numériques, ainsi que les canaux UHF utilisés.
Important : en cas de problème de réception en numérique terrestre, il est nécessaire de définir le plus précisément possible le symptôme exact qui vous concerne :
En fonction du type de problème que vous avez, le tableau ci-dessous donne une cause possible, et une ou plusieurs solution(s) à essayer successivement.
| Symptôme | Cause possible | Solution(s) à essayer |
| Vous receivez certaines chaînes numériques correctement, mais d'autres sont mal reçues ou pas reçues du tout. Sur les chaînes que vous receivez, le niveau de réception n'est pas très élevé. | Vous étésitué loin de l'émetteur. | 1 - Essayez un amplificateur d'intérieur.
2 - Essayez un amplificateur de mât.
3 - Procurez-vous une antennne plus performante. |
| Vous receivez toutes les chaînes numériques, mais la réception est perturbée à certains moments ( quand un apparil electrolytique s'allume, par exemple). | Vous étés perturbé par des parasites. | 1 - Remplacez le cordon TV qui va de la prise TV à votre terminal par un cordon à blindage renforcé.
2 - Remplacez les accessoires (répartiteurs, dérivateurs) par des produits blindés.
3 - Remplacez le cable entre l'antenne et la prise. |
| Vous receivez certains multiplexes (certains canaux) mais d'autres sont perturbés ou pas reçus du tout. | Vous étés victimes d'échos. | 1 - modifier légèrement l'orientation de l'antenne.
2 - remplacez l'antenne par une nouvelle ayant des grilles anti échos plus performantes. |
| Vous receivez certains multiplexes (certains canaux) mais les canaux supérieurs à 60 sont perturbés ou pas reçus du tout. | Votre antennecoupe le haut de la bande UHF. | Procurez-vous une antenneperformante sur toute la bande UHF. |
| Vous receivez les canauxcomprises entre 21 et 35, mais pas ceux compris entre 36 et 69 (ou l'inverse). | Votre antennenecapte qu'une partie de la bande UHF. | Procurez-vous une antenneprévue pour fonctionner sur toute la bande UHF. |
| Votre réception est correctéla plupart du temps, maiselle est perturbée quandil pleut, ou à certains moments apparentmentaléatoires. | Vous étés enlimite de zone. | Procurez-vous uneantenne plus performante. |
Qu'est-ce qu'une réception perturbée en numérique?
En réception numérique, une réception perturbée se manifeste par une image qui se gèle, partiellement ou totalement, un effet «mosaïque» sur l'image, ainsi que l'interruption du son, ou des bruits bizarres qui s'ajoutent au son.
Réception avec antenne d'intérieur
Les paramètres de diffusion utilisés en France ne sont pas optimisés pour la réception portable, c'est-à-dire avec une antenne d'intérieur. Il est toutefois possible de recevoir correctement avec une antenne d'intérieur si vous êtes situés à proximité d'un émetteur. Toutefois, en réception portable, on peut difficilement s'affranchir des parasites ambiants (téléphones sans fil, aspirateurs,...). Il est donc normal que la réception soit perturbée par moments.
| Adaptateur | Appareil permettant de receivevoir les chaînes en clair de la TNT. |
| Canal | Numéro donné à une bande de fréquence. En UHF, les canaux sont numérotés de 21 à 69. |
| Codec | Codeur/Décodeur. Moyen d'encoder un contenu audio-video, et de le décoder. |
| Code PIN | Numéro d'Identification Personnel = mot de passer. |
| Emetueur | Pylône truffé d'antennes qui retransmet des chaînes (numériques ou analogiques) et vers lequel il faut diriger l'antenne râteau. ATTENTION, un émetteur peut ne pas émettre toutes les chaînes disponibles. |
| EPG | Guide électronique des programmes. |
| FTA | En clair, gratuite. Vient de l'anglais free-to-air. Vote terminal peut receivevoir toutes les chaînes numériques terrestres gratuites et uniquement celles-ci. |
| Multiplex | En terrestre, ensemble de chaînes émises sur la même fréquence, le même canal. |
| Numérique | Nature des signaux utilisés dans les transmissions modernes. Par rapport à l'analogue, le numérique permet de moins enconnber le spectre (ensemble des fréquences disponibles). A bande passante constante, le numérique permet de diffuser plus de chaînes que l'analogue. |
| Polarisation | Orientation de l'onde émise par l'émetteur. La plupart des émissions en UHF sont en horizontal. Les brins de vote râteau doivent donc être horizontally. |
| Terminal | Equipement final d'une communication. Cet adaptateur est un terminal numérique. |
| Terrestre | Dans le cas qui nous intéresse, se rapporte aux transmissions dans l'air, par opposition à «câble» ou «satellite». |
| TNT | Télévision Numérique Terrestre. |
Questionnaire qualité
| Nom | |
| Adresse | |
| Code postal | |
| Ville | |
| Date d'achat | |
| Lieu d'achat | |
| Nom du magasin | |
Captez-vous correctement les chaînes numériques ? oui non
Avez-vous d’intervenir sur votre antenne pour capter les chaînes numériques? oui non
Si oui, avez-vous eu recours à un installateur ? oui non
Avez-vous eu recours à l'assistance téléphonique METRONIC? oui non
Si oui, globalement, êtes-vous satisfait de ce service. oui non
Globalement, êtes-vous satisfait de votre achat ? oui non
La notice vous paraît-elle bien réalisée pour installer votre terminal ? oui non
Quelles modifications souhaiteriez-vous voir apportées?
Autres remarques ou suggestions :
100 Rue Gilles de Gennes
Nord Park Touraine
37 310 TAUXIGNY
Certificat de garantie
L'adaptateur numérique terrestre zapbox EH-D2 est garanti deux ans pièces et main d'œuvre. En cas de panne, les frais de transport aller sont à la charge du client, les frais de port retour à notre charge.
Pour être valable, le bon de garantie doit être dûment complété et retourné, accompagné de la photocopie de la facture ou du ticket de caisse.
Réf. du matériel : zapbox EH-D2 (441622)
Date d'achat :
N° de série :
100 Rue Gilles de Gennes
Nord Park Touraine
37 310 TAUXIGNY
N'envoyez jamais d'appareil sans avoir au préalable obtenu un accord de retard.
Malgré le soin que nous avons apporté à la conception de nos produits et à la réalisation de cette notice, vous avez peut-être rencontré des difficultés.
N'hésitez pas à nous contacter, nos spécialistes sont à votre disposition pour vous conseiller :
Assistance technique : 0892 350 315*
*Prix d'appoint : 0,34 € TTC la minute depuis un poste fixe.
du lundi au vendredi de 9h à 12h / 14h à 18h
Vous pouvez également nous envoyer un courrier électronique à l'adresse suivante : hotline@metronic.com
Munissez-vous des informations suivantes avant tout appel :
- Modèle de terminal : Zapbox EH-D2 (441622)
Dans un souci constant d'amélioration de nos produits, nous vous remercions de bien vouloir nous retourner le questionnaire qualité (frais d'affranchissement remboursés sur simple demande). Le fait de nous retourner le questionnaire qualité en fin de notice vous donne droit à trois mois de garantie supplémentaire (pièces uniquement).
Ce logo signifie qu'il ne faut pas jeter les appareils hors d'usage avec les ordures ménagères. Les substances dangereuses qu'ils sont susceptibles de contenir
peuvent nuire à la santé et à l'environnement. Faites reprendre ces appareils par votre distributeur ou utilisez les moyens de collecte sélective mis à votre disposition par votre commune.
DOLBY
DIGITAL PLUS
Fabriqué sous licence de Dolby Laboratories. Le terme Dolby et le sigle double-D sont des marques commerciales de Dolby Laboratories.
FRANCE Assistance technique : 0892 350 315
Prix d'appel 0,34€ TTC / min depuis un poste fixe
BENELUX +32 (0)4 264 86 68
METRONIC ITALIA 02 94 94 36 91
METRONIC IBERICA Service Technique : 807 11 70 08
100 Rue Gilles de Gennes
Nord Park Touraine
37 310 TAUXIGNY
FRANCE
www.metronic.com
Produit fabriqué en Asie.
Made in Asia
