Marque	Blaupunkt
Modèle	CAN KFZ INTERFACE RCI4A-CAN OPEL HS
Type de produit	Interface audio CAN-Bus pour autoradio
Compatibilité véhicule	Opel Astra H (03/04), Tigra (09/04), Vectra (07/04), Zafira (07/05)
Compatibilité autoradio (Radiotyp 1)	Amsterdam TCM 127, Antares T60, Gemini GPS 148, Helsinki RTM 127, Monte Carlo TCM 169
Compatibilité autoradio (Radiotyp 2)	Arizona RCM 127, Avignon RCM 127, Bergamo RCR 148, Cannes RCM 127, etc.
Compatibilité autoradio (Radiotyp 3)	Amsterdam TCM 127, Antares T60, Gemini GPS 148, Helsinki RTM 127, Monte Carlo TCM 169
Compatibilité autoradio (Radiotyp 4)	FunLine, Skyline, T-Line, TravelPilot DX-R70, DX-R52, DX-R54, RNS4, RNS5, Woodstock DAB 52/53/54
Compatibilité autoradio (Radiotyp 5)	TravelPilot RNS 149/150, RNS 3
Compatibilité autoradio (Radiotyp 6)	E1, E2, Freestyle
Alimentation	12 V (via connecteur 26 broches de l'autoradio)
Consommation électrique	~50 mA
Dimensions (L x l x H)	50 x 30 x 15 mm
Poids	~50 g
Température de fonctionnement	-20 °C à +80 °C
Connectique	Connecteur 26 broches (ISO) + connecteur CAN (Fakra)
Communication	CAN-Bus
Fonctions principales	Commande au volant (vol+/-, recherche), signal de vitesse (Gala), rétroéclairage (borne 58), contact (borne 15), signal de feux arrière (RFLS)
Indicateurs LED	Non (aucun décrit)
Affichage compatible	Opel TID, BID, GID
Sécurité	Débrancher la batterie avant montage ; respecter les consignes du constructeur automobile
Entretien et nettoyage	Nettoyer avec un chiffon sec et non pelucheux
Réparabilité	Pas de pièces détachées disponibles ; remplacer l'interface en cas de panne

FOIRE AUX QUESTIONS - CAN KFZ INTERFACE RCI4A-CAN OPEL HS BLAUPUNKT

Comment installer l'interface Blaupunkt CAN KFZ sur un Opel Astra H ?

Débranchez la batterie (pôle négatif). Réglez l'interrupteur de l'interface selon le tableau en page 4 de la notice (en fonction de l'autoradio). Connectez l'interface à l'autoradio via le connecteur 26 broches, puis au faisceau CAN du véhicule. Remontez le tout et rebranchez la batterie. Consultez la notice pour les détails.

Quels modèles d'autoradio Blaupunkt sont compatibles avec cette interface ?

Cette interface est compatible avec de nombreux autoradios Blaupunkt, notamment les séries TravelPilot, RCM, RCR, RNS, Amsterdam, etc. Consultez la liste des Radiotyp 1 à 6 dans la notice.

Puis-je utiliser les commandes au volant après l'installation ?

Oui, l'interface transmet les signaux de commande au volant (volume, recherche) via le bus CAN. Selon l'équipement du véhicule, les touches de volant devraient fonctionner.

L'interface gère-t-elle l'affichage des informations sur l'écran du tableau de bord ?

Oui, l'interface peut envoyer des signaux vers les afficheurs Opel TID, BID et GID, selon le modèle du véhicule.

Comment régler l'interrupteur de l'interface ?

L'interrupteur doit être positionné en fonction du type d'autoradio (Radiotyp). Reportez-vous au tableau de la page 4 de la notice pour connaître la position correcte. Si l'interrupteur est mal réglé, les fonctions risquent de ne pas fonctionner.

Que faire si le rétroéclairage de l'autoradio ne s'allume pas ?

Vérifiez que le câble de la borne 58 est correctement connecté. L'interface transmet le signal d'éclairage depuis le bus CAN. Assurez-vous également que l'interrupteur est bien réglé.

L'interface est-elle compatible avec les systèmes de navigation TravelPilot RNS ?

Oui, elle est compatible avec les TravelPilot RNS 149/150, RNS 3, ainsi que les séries DX-R, RNS4, RNS5. Vérifiez la liste des Radiotyp 4 et 5.

Puis-je installer l'interface sans débrancher la batterie ?

Non, il est impératif de débrancher le pôle négatif de la batterie avant toute manipulation pour éviter les courts-circuits et respecter les consignes de sécurité du constructeur.

Où puis-je télécharger la notice complète ?

La notice est disponible gratuitement au format PDF sur le site notice-facile.com. Vous pouvez également la demander par email en choisissant votre langue.

Que faire si les commandes au volant ne fonctionnent pas après installation ?

Vérifiez l'ordre de connexion des câbles et la position de l'interrupteur. Assurez-vous que l'autoradio est bien compatible (voir liste). Si le problème persiste, contactez le service client Blaupunkt.

MODE D'EMPLOI CAN KFZ INTERFACE RCI4A-CAN OPEL HS BLAUPUNKT

an / to / sur / a / aos / alle / till / op

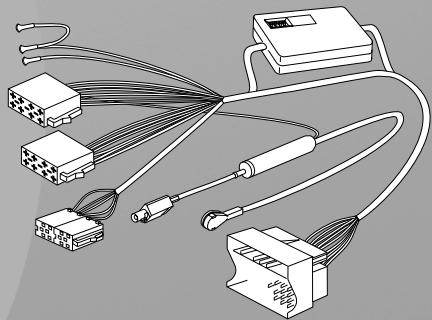

OPEL (FAKRA)

Astra H 03/04-->

Tigra 09/04-->

Vectra 07/04 -->

Zafira 07/05-->

avec / avec / avec / avec / avec / avec / avec

avec / avec / avec / avec / avec / avec / avec

CAN-Bus

Instructions de montage

http://www.blaupunkt.com

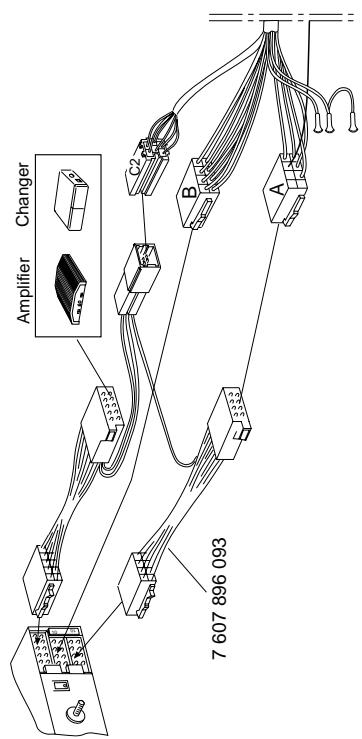

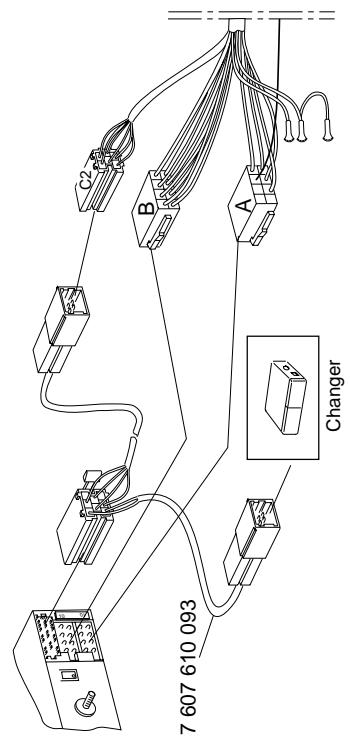

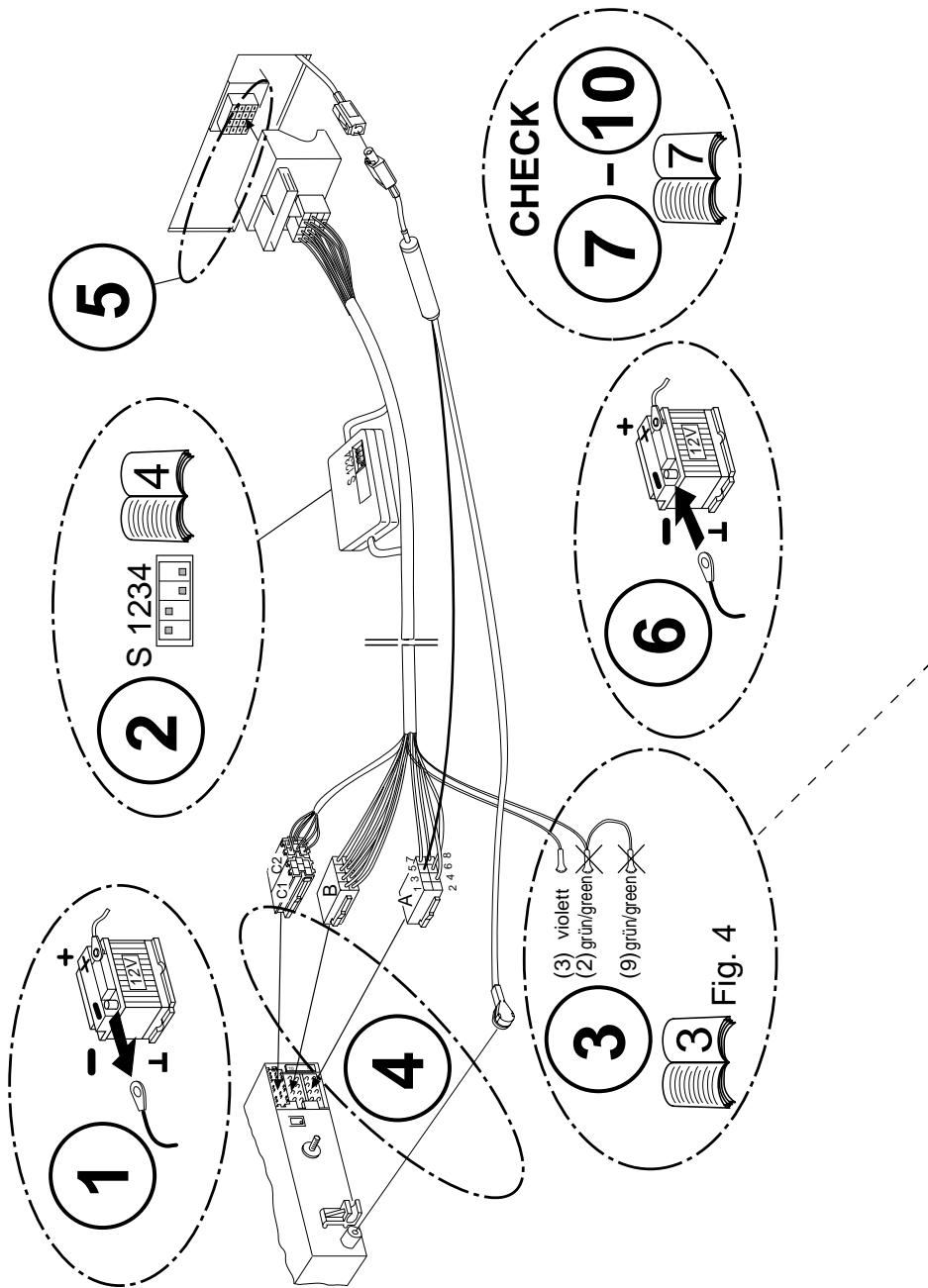

Étapes de montage OPEL (Fakra)

Amsterdam TCM 127, Antares T60, Gemini GPS 148, Helsinki RTM 127, Monte Carlo TCM 169

Autoradio 26 broches

pour / pour / pour / pour / pour / pour / pour / pour Travel Pilot RNS xxx, DX-R xx:

Position de l'interrupteur / switch positions / Interrupteur / Interruttore / Schakelaars / switchställning / Interruptor / Interruptor / kontaktstilling

pour / for / pour / per / Voor / for / para / para / til :

Type de radio 2

Arizona RCM 127, Avignon RCM 127, Bergamo RCR 148, Cannes RCM 127, Casablanca RCM 127, Coburg RCM 127, Como RCM 148, Düsseldorf RCM 127, Hamburg RCM 148, Los Angeles DJ, Madrid RCM 148, Melbourne RCM 148, Miami DJ, Modena RD 148, Montana RCR 148, New Orleans DJ, Paris RCM 127, Texas RCM 148, Viking TMC 148, Wiesbaden RCR 148, Woodstock DJ

Type de radio 3

Amsterdam TCM 127, Antares T60, Gemini GPS 148, Helsinki RTM 127, Monte Carlo TCM 169,

Type de radio 4

FunLine, Skyline, T-Line, TravelPilot DX-R70, DX-R52, DX-R54, RNS4, RNS5, Woodstock DAB 52/53/54

Type de radio 5

TravelPilot RNS 149/150, RNS 3

Type de radio 6

E1, E2, Freestyle

Écran Opel

Écran TID

Écran BID

GID/Display

Lisez ce guide d'utilisation avant la première utilisation.

Nous offrons une garantie constructeur sur les produits achetés dans l'Union Européenne. Pour consulter ou télécharger les conditions de garantie, visitez notre site à l'adresse : www.blaupunkt.de ou adressez-vous directement à :

Toutes les fonctions offertes pour l'autoradio en question sont télécommandables.

L'interface produit les signaux suivants du télégramme de données du bus de données CAN (en fonction de l'équipement du véhicule).

• Borne 15 (allumage / plus de commutation)
• Borne 58 (éclairage afficheur)
• Speed (signal de vitesse pour Gala)

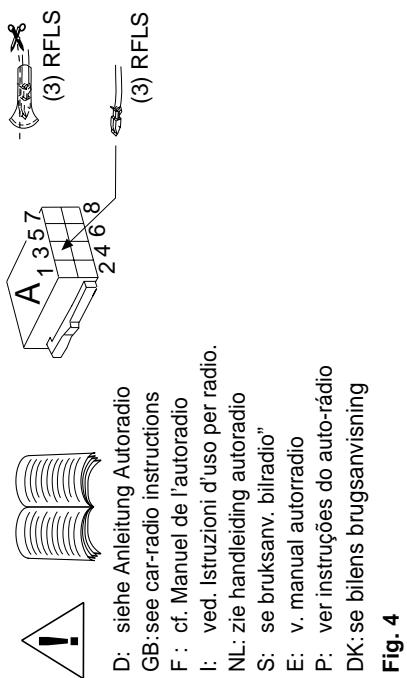

• RFLS (signal du feu de marche arrêté)
• RC- commands (Vol+/Vol-/Search I...)

Consignes de sécurité

Avant de raccorder l'interface, lisez attentivement les consignes suivantes.

Débrancher impérativement le pôle (-) de la batterie pour la durée du montage et du branchement.

Respectez ce faisant les consignes de sécurité du constructeur automobile (air bags, alarmes, ordinateurs de bord, systèmes anti-démarrage).

Consignes de montage

Prière de respecter l'ordre de connexion !

Régler l'interrupteur en fonction de la liste (cf. tableau à la page 4).

Connecter l'interface à l'autoradio ou à la navigation (RNS). Connecter l'interface sur le connecteur.

Note :

Les boutons On/Off ne doivent être commutés que lorsque les composants sont sans courant.

Vérifier l'affectation des contacts avant le montage en consultant le guide de montage de l'autoradio ou du système de navigation.

Brancher ou permuter les câbles si nécessaire.

Blaupunkt déclinera toute responsabilité en cas de contrôle insuffisant de la connexion et de l'affectation des contacts.

Sécurité routière

La sécurité routière est impérative !

Utilisez par conséquent votre autoradio en restant toujours maître de votre véhicule.

Soyez conscient que vous parcourez à une vitesse de 50 km/h, soit 14 m à la seconde.

Nous vous conseillons de ne pas utiliser l'appareil dans des situations critiques. Les signaux d'avertissement comme ceux de la police et des sapeurs-pompiers doivent pouvoir être bien perçus à temps à l'intérieur du véhicule.

Soyez toujours à l'écoute de l'appareil à un volume modéré pendant vos déplacements.

Pour garantir la sécurité routière de votre véhicule même après l'installation et les modifications, vérifiez si

• toutes les touches et commutateurs sur le volant et sur la colonne de direction non prévus pour la radio et la navigation fonctionnent encore conformément au manuel d'emploi du véhicule et
• toutes les touches et commutateurs sur le volant et sur la colonne de direction non prévus pour la radio et la navigation fonctionnent encore conformément au présent guide d'utilisation et ne déclenchent notamment aucune fonction inattendue.

Sous réserve de modifications !

Notes générales

Recyclage et récupération

Ce produit est fabriqué à partir de matériaux qui peuvent être récupérés de manière respectueuse de l'environnement et recyclés dans les règles de l'art. Les produits en fin de vie doivent

être collectés et séparés des autres déchets. Nous vous invitons à utiliser les programmes de récupération et de collecte mis en place pour recycler le produit.

Sous réserve de modifications !
