Type d'appareil	Table de cuisson électrique
Nombre de foyers	4
Type de foyers	Électriques
Commande	Manuelle
Matériau de la surface	Verre céramique
Dimensions (L x P)	Non précisé
Puissance totale	Non précisé
Couleur	Noir
Sécurité	Arrêt automatique
Installation	Encastrable
Type d'alimentation	Électrique
Indicateur de chaleur résiduelle	Oui
Fonction minuterie	Non précisé
Garantie	Non précisé
Accessoires inclus	Non précisé

FOIRE AUX QUESTIONS - TC04 ROSIERES

Comment régler la température de cuisson sur le ROSIERES TC04 ?

Pour régler la température de cuisson, tournez le bouton de réglage de température situé sur le panneau de commande jusqu'à la température souhaitée. Les températures recommandées sont indiquées sur le panneau.

Que faire si l'appareil ne s'allume pas ?

Vérifiez d'abord que l'appareil est bien branché à une prise électrique fonctionnelle. Assurez-vous également que le fusible n'est pas grillé.

Comment nettoyer le ROSIERES TC04 ?

Pour nettoyer l'appareil, utilisez un chiffon doux et humide avec un peu de savon. Évitez d'utiliser des produits abrasifs qui pourraient rayer la surface.

Les voyants lumineux ne s'allument pas, que faire ?

Si les voyants lumineux ne s'allument pas, vérifiez que l'appareil est bien en marche et que la prise est alimentée. Si le problème persiste, contactez le service après-vente.

Comment obtenir des pièces de rechange pour le ROSIERES TC04 ?

Vous pouvez commander des pièces de rechange auprès du service client de ROSIERES ou via leur site web officiel. Assurez-vous de fournir le modèle exact de votre appareil.

L'appareil dégage une odeur inhabituelle lors de la première utilisation, est-ce normal ?

Il est normal que certains appareils dégagent une légère odeur lors de la première utilisation en raison des résidus de fabrication. Cela devrait disparaître après quelques utilisations.

Comment régler la minuterie sur le ROSIERES TC04 ?

Pour régler la minuterie, tournez le bouton de minuterie sur le panneau de commande jusqu'à la durée souhaitée. L'appareil émettra un bip lorsque le temps sera écoulé.

Le ROSIERES TC04 fait du bruit pendant son fonctionnement, est-ce normal ?

Un léger bruit peut être normal en raison du fonctionnement des ventilateurs internes. Cependant, si le bruit est très fort ou inhabituel, il est conseillé de contacter le service après-vente.

Quelle est la capacité maximale du ROSIERES TC04 ?

La capacité maximale du ROSIERES TC04 est de 30 litres, ce qui le rend adapté pour la cuisson de plats pour plusieurs personnes.

Peut-on utiliser des plats en métal dans le ROSIERES TC04 ?

Oui, vous pouvez utiliser des plats en métal, mais évitez les plats en aluminium qui peuvent réagir avec certains aliments. Préférez les plats en acier inoxydable ou en céramique.

MODE D'EMPLOI TC04 ROSIERES

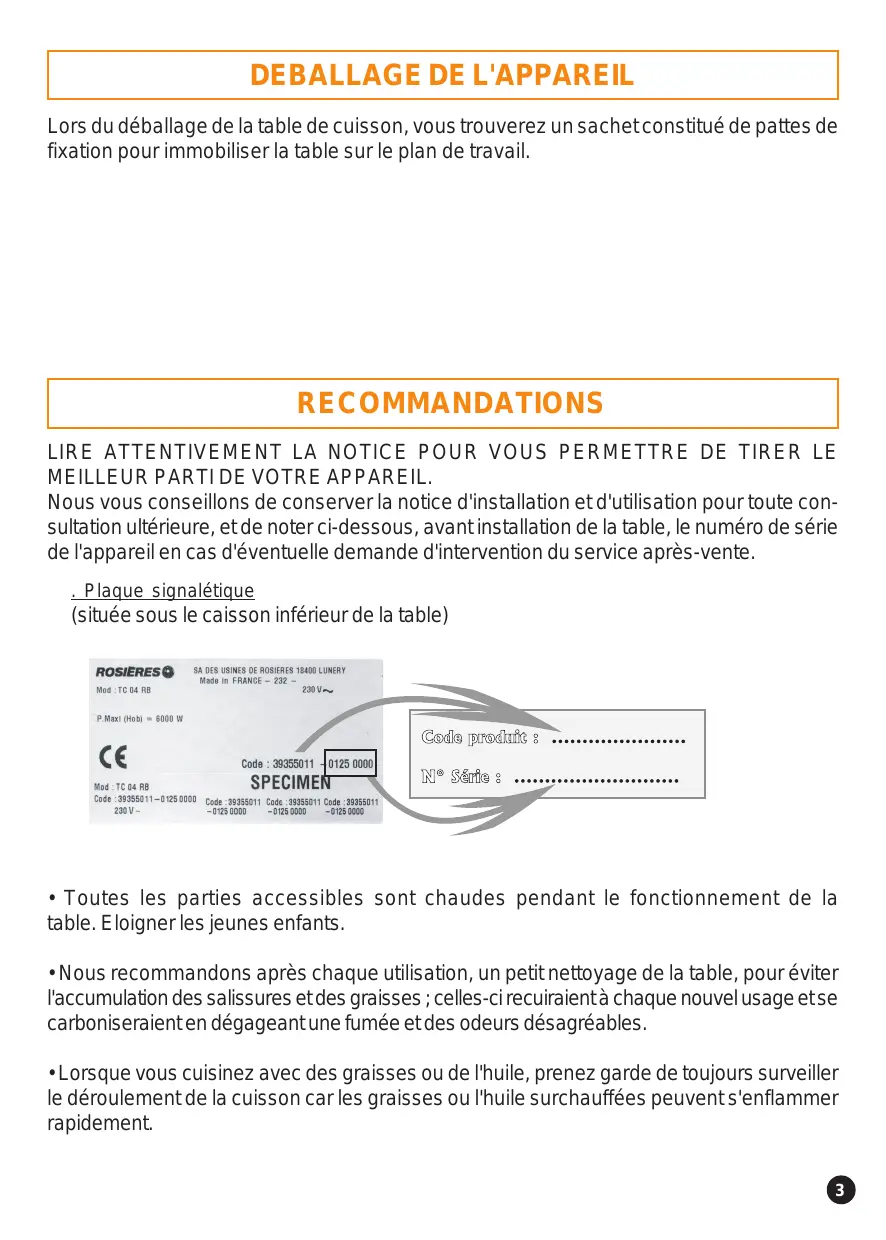

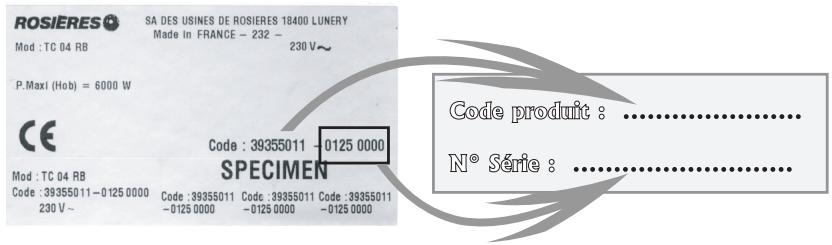

Lors du déballage de la table de cuisson, vous trouverez un sachet constitué de pattes de fixation pour immobiliser la table sur le plan de travail. RECOMMANDATIONS LIRE ATTENTIVEMENT LA NOTICE POUR VOUS PERMETTRE DE TIRER LE MEILLEUR PARTI DE VOTRE APPAREIL. Nous vous conseillons de conserver la notice d'installation et d'utilisation pour toute consultation ultérieure, et de noter ci-dessous, avant installation de la table, le numéro de série de l'appareil en cas d'éventuelle demande d'intervention du service après-vente. . Plaque signalétique (située sous le caisson inférieur de la table)

• Toutes les parties accessibles sont chaudes pendant le fonctionnement de la table. Eloigner les jeunes enfants.
• Nous recommandons après chaque utilisation, un petit nettoyage de la table, pour éviter l'accumulation des salissures et des graisses ; celles-ci recuiraient à chaque nouvel usage et se carboniseraient en dégageant une fumée et des odeurs désagréables.
• Lorsque vous cuisinez avec des graisses ou de l'huile, prenez garde de toujours surveiller le déroulement de la cuisson car les graisses ou l'huile surchauffées peuvent s'enflammer rapidement.

INSTALLATION La mise en place fonctionnelle des appareils ménagers dans leur environnement est une opération délicate qui, si elle n'est pas correctement effectuée, peut avoir de graves conséquences sur la sécurité des consommateurs. Dans ces conditions, il est impératif de confier cette tâche à un professionnel qui la réalisera conformément aux normes techniques en vigueur. Si malgré cette recommandation, le consommateur réalisait lui-même l'installation, les Usines de Rosières ainsi que Groupe Rosières déclineraient toute responsabilité en cas de défaillance technique du produit entraînant ou non des dommages aux biens et/ou aux personnes.

INSTALLATION: "LE RACCORDEMENT ELECTRIQUE"

L'installation recevant l'appareil doit être conforme aux normes en vigueur dans le pays d'installation (NFC 15100 pour la France). La société Rosières décline toute responsabilité en cas de non respect de cette disposition. Attention :

• Avant de procéder au raccordement, vérifier la tension d'alimentation indiquée au compteur, le réglage du disjoncteur, le calibre du fusible et la continuité de la terre de l'installation.
• Le raccordement électrique au réseau doit être effectué par une prise de courant avec prise de terre, ou par l'intermédiaire d'un dispositif à coupure omnipolaire ayant une distance d'ouverture des contacts d'au moins 3 mm.
• Le fil de protection vert/jaune doit être relié aux bornes de terre, de l'appareil d'une part, et de l'installation d'autre part.
• Notre responsabilité ne saurait être engagée pour tout incident ou ses conséquences éventuelles qui pourraient survenir lors de l'usage d'un appareil non relié à la terre, ou relié à une terre dont la continuité serait défectueuse. La table "TC 04" est équipée d'un câble d'alimentation* de type H05RR-F d'une

section 3G2,5 mm², pour un raccordement Monophasé 220-240 V~ ou biphasé 220240 V2~.

Il est toutefois possible d'adapter l'appareil pour un raccordement en :

• Triphasé 220-240 V3~
• Triphasé 380-415 V3N~
• si vous devez procéder au remplacement du câble d'alimentation, cette opération devra être réalisée par le Service Après-vente ou par un technicien de qualification similaire.

Pour procéder à un nouveau raccordement, il est impératif de respecter les consignes citées ci-contre.

• Tout d'abord, vérifier que l'installation est protégée par un fusible approprié, voir tableau page 6, et que l'installation comporte des fils d'une section suffisante pour alimenter normalement l'appareil.

1 - Opérations à effectuer sur le raccordement existant :

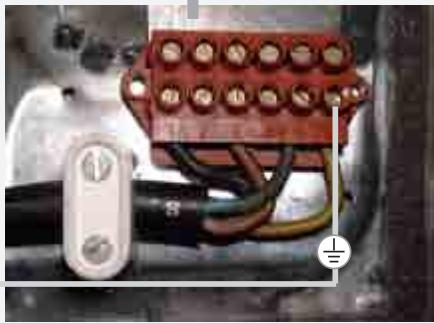

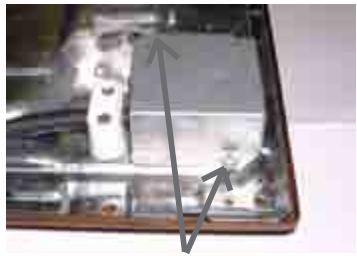

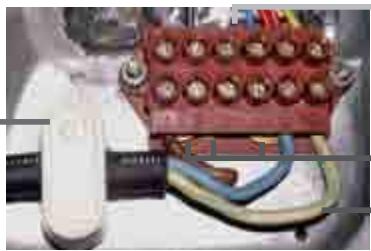

. Retourner la table. Plaque à bornes Serre câble Barrettes shunts Terre (fil vert/jaune) 1 . Dévisser le capot 2 . La table est câblée pour un raccordement en monophasé : 220-240 V~ ou biphasé : 220-240 V2~. . Dévisser les vis de la plaque à bornes qui maintiennent les barrettes shunts et les fils conducteurs du câble d'alimentation. . Dévisser le serre-câble pour retirer le câble d'alimentation. . Retirer le câble d'alimentation.

2 - Opérations à effectuer pour réaliser le nouveau raccordement :

. Choisir le câble d'alimentation en fonction des recommandations du tableau page 6. . La table doit être en situation comme ci-dessous : Terre . Passer le câble d'alimentation dans le serre-câble. . Dénuder l'extrémité de chaque conducteur du câble d'alimentation sur une longueur de 10 mm, en tenant compte de la longueur nécessaire du câble d'alimentation pour le raccordement à la plaque à bornes. . En fonction de l'installation et à l'aide des barrettes shunts que vous aurez récupérées lors de la 1ère opération, fixer les conducteurs comme indiqué sur le tableau page 6, (veillez à l'efficacité du serrage des différentes bornes). . Engager le fil de terre vert/jaune sur la Borne Terre, visser l'écrou et vérifier la continuité de la Terre. . Revisser le serre-câble et, refixer le capot.

FUSIBLE C ABLE Type Section Branchement sur la plaque à bornes

PH PH 1ère Phase 1-2 Shunter 2-3 Shunter 2ème Phase 4-5 Shunter 1ère Phase 1-2 Shunter 2-3 2ème Phase Shunter 4-5 3ème Phase Terre Terre Terre IMPORTANT : Fil bleu = Neutre Fil vert/jaune = Terre Pour le raccordement à la plaque à bornes, il est impératif : . de respecter les repères 1, 2, 3, 4 et 5. . de veiller à bien serrer les vis. . de ne pas oublier de fixer le fil de Terre vert/jaune sur la borne Terre, repère 6. Exemple de raccordement en Triphasé 220-240V3~ : le fil de terre vert/jaune du câble d'alimentation doit être connecté à la borne Terre Visser l'écrou à fond.

Shunter : établir un pont entre d e u x b o rn e s à l'aide d'une barrette shunt

PH PH PH 1ère Phase 2ème Phase 3ème Phase Neutre Shunter Terre

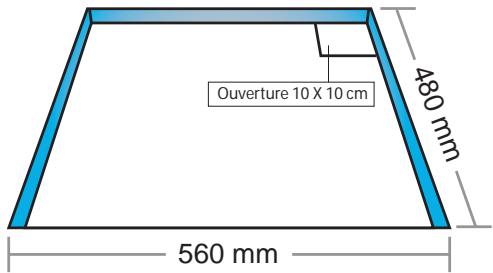

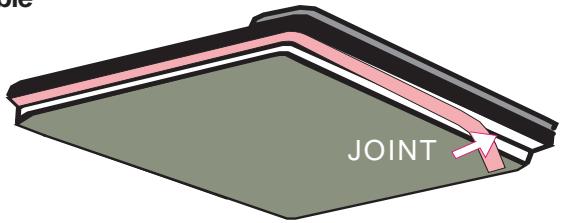

4-5 INSTALLATION: "ENCASTREMENT" Le meuble ou le support dans lequel doit être encastrée la table, ainsi que les parois du meuble qui pourraient juxtaposer celui-ci, doivent être d'une matière résistant à une température élevée. De plus, il est nécessaire que le revêtement qui recouvre le meuble ou le support soit fixé par une colle résistant à la chaleur afin d'éviter le décollement. Si, en fonction de l'installation de la table, la partie inférieure de son caisson se trouve à proximité d'une zone normalement accessible lors de manipulations et/ou de rangements, placer une cloison, à 1 cm du fond du caisson, avec une ouverture 10 X 10 cm à l'arrière droit (voir schéma ci-dessous), pour éviter tous risques de brûlure ou de détérioration. Ayez soin de prévoir un espace de 5 cm minimum entre l'appareil et toutes parois verticales avoisinantes. Lors de la mise en place, un soin particulier doit être porté au joint entourant le bord de la table afin d'éviter toute infiltration dans le meuble support. Mise en place du joint d'étanchéité Vue de dessous du caisson de la table JOINT Encastrement : TYPE Y (Norme EN 335-2-6) 30 mm

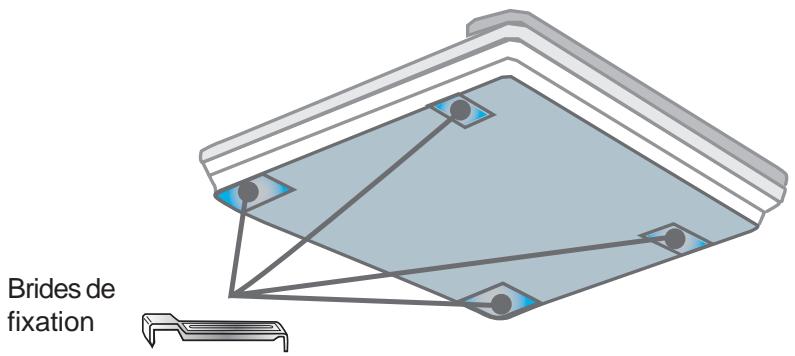

INSTALLATION: "ENCASTREMENT" Le caisson de la table est équipé en dessous de 4 emplacements prévus pour recevoir les brides de fixation destinées à l'immobilisation de la table sur le meuble. Placer les 4 brides de fixation de manière à ce que la table de travail soit parfaitement plaquée au meuble support. Emplacement des brides de fixation Brides de fixation

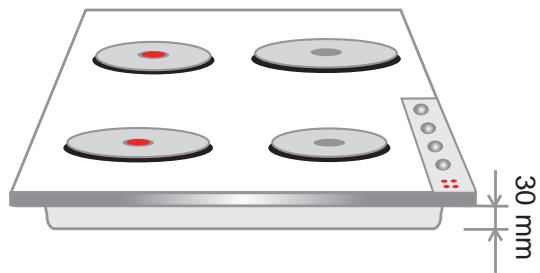

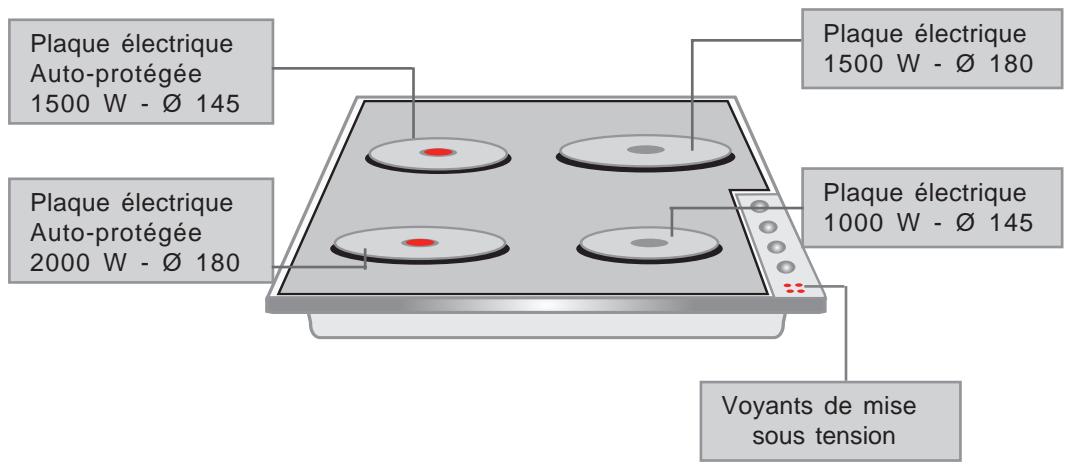

TC 04 4 PLAQUES ELECTRIQUES Plaque électrique Auto-protégée 1500 W - Ø 145 Plaque électrique 1500 W - Ø 180 Plaque électrique Auto-protégée 2000 W - Ø 180 Plaque électrique 1000 W - Ø 145 Voyants de mise sous tension Dimensions d'encombrement (cm) : Largeur : 59 Profondeur : 51 Dimensions d'encastrement (cm) - (voir chapitre "Installation") Largeur : 56 Profondeur : 4 8 Puissance électrique totale : 6 kW Toutes ces caractéristiques sont données à titre indicatif. Soucieux de toujours améliorer la qualité de sa production, ROSIERES pourra apporter à ses appareils des modifications liées à l'évolution technique en respectant les conditions fixées à l'article R 132-2 du Code de la Consommation. Appareils conformes aux directives CEE 89/336, et 73/23.

LA PLAQUE ELECTRIQUE STANDARD

est commandée par un commutateur 7 positions. Chaque position correspond à une température permanente et progressive suivant le repère 1, 2, 3, 4, 5 et 6. LA PLAQUE ELECTRIQUE RAPIDE AUTO-PROTÉGÉE (avec point rouge) est commandée par un commutateur 7 positions. Comme la précédente, chaque position correspond à une température permanente et progressive suivant le repère 1, 2, 3, 4, 5 et 6. Un thermostat interne coupe une partie de sa puissance en cas d'échauffement anormal (fonctionnement à vide, par exemple). AVANT D'UTILISER LA PLAQUE ELECTRIQUE :

• Avant d'utiliser pour la première fois la plaque électrique, la faire chauffer quelques minutes à vide (sans récipient dessus) à l'allure maximale pour permettre le durcissement du revêtement protecteur. UTILISATION :
• Nous vous conseillons pour réussir vos cuissons de démarrer à l'allure maximale et de ramener ensuite à une allure intermédiaire en tenant compte de la nature des mets et de leur volume.
• Le voyant de mise sous tension s'affiche lorsque la plaque est en fonctionnement.
• Pour la ramener à l'arrêt, tourner la manette en sens inverse jusqu'à la position " ". LES DIFFERENTES ALLURES DE CHAUFFE : Les indications citées ci-dessous sont communiquées à titre indicatif, l'expérience personnelle vous permettra d'ajuster les réglages selon votre convenance. Positions

Quelques conseils.....

Très doux Maintien d'un plat chaud, beurre fondu, chocolat....

Doux Mijotage, béchamel, ragoût, riz au lait, oeufs sur le plat...

L en t Légumes secs, denrées surgelées, fruits, ébullition de l'eau...

Vif Steaks, escalopes, fritures... Cuissons pommes vapeurs, légumes frais, pâtes, crêpes, poissons... A titre indicatif, nous vous communiquons ci-dessous selon le type de plaque électrique et le positionnement de la manette les différentes puissances obtenues : PLAQUE

Ø1 4 5 - 1 0 0 0 W avant dro it

Ø1 4 5 - 1 5 0 0 W arrière gauc he

Ø1 8 0 - 2 0 0 0 W avant gauc he

Conseils d'utilisation pour cuisiner à l'électricité Pour obtenir entière satisfaction de votre appareil, il est absolument nécessaire de prendre quelques précautions ou de respecter certaines conditions.

• Utiliser des récipients épais et à fond plat, le fond rigoureusement plat supprimera les points de surchauffe sur lesquels les aliments attachent, et l'épaisseur du métal permettra une parfaite répartition de la chaleur.
• Veiller à ce que le fond des récipients soit sec, cette précaution évitera toute attaque de la plaque par l'humidité.
• Utiliser des récipients d'un diamètre suffisant pour recouvrir entièrement la plaque sinon vous aurez une dépense inutile d'une partie de l'énergie et en cas de débordement, la plaque électrique sera très rapidement attaquée et difficile à entretenir (rouille, déchets ...).
• Ne jamais laisser la plaque électrique fonctionner à vide, elle pourrait se déformer, ce qui ne permettrait plus d'avoir des résultats de cuisson satisfaisants.
• Lorsque vous cuisinez avec des graisses ou de l'huile, ne vous éloignez pas de la table de cuisson. Les graisses et l'huile surchauffées peuvent s'enflammer rapidement.
• Lorsque la plaque est chaude, éviter tout contact avec des récipients en matière plastique ou du papier aluminium. Attention : durant le fonctionnement de la plaque électrique, la surface de chauffe devient obligatoirement chaude, il est donc conseillé d'éloigner les jeunes enfants.

ENTRETIEN Avant toute opération de nettoyage ou de démontage, il est impératif : . de déconnecter la table de cuisson de l'alimentation électrique. . d'attendre le refroidissement complet de la table. Ne jamais utiliser : . de produits abrasifs, d'éponges métalliques ou d'objets tranchants pour nettoyer la table.

Ne jamais utiliser de produits abrasifs, d'éponges métalliques ou d'objets tranchants. L'émail serait irrémédiablement abîmé.

• Table acier émaillé : lorsque l'appareil est froid, nettoyer simplement à l'eau savonneuse, rincer et essuyer avec un chiffon propre et sec. En nettoyant l'émail à chaud, on risque de le ternir.
• Table en inox : nettoyer simplement à l'eau savonneuse et rincer. Un produit usuel du commerce pour l'entretien de la matière inox vous permettra de conserver son aspect d'origine. LES MANETTES Pour un nettoyage en profondeur, vous pouvez retirer les manettes de commande en les tirant vers le haut. Nettoyer à l'eau savonneuse, rincer et bien sècher avant de les repositionner.

LA PLAQUE ELECTRIQUE

La faire chauffer quelques instants si cela est nécessaire, afin de carboniser les produits qui s'y sont fixés. Après coupure du courant et refroidissement de la plaque, l'essuyer avec un papier absorbant. Dans tous les cas, il convient de préserver la plaque de l'humidité. Ne pas utiliser de produits abrasifs. Après chaque utilisation, essuyer le revêtement protecteur avec un chiffon légèrement gras. La plaque doit toujours rester sèche, ou légèrement graissée si elle n'est pas utilisée pendant un certain temps. En cas de présence de rouille, l'emploi d'une toile émeri fine, par exemple, est conseillé pour retirer la rouille. Passer ensuite un produit rénovateur spécifique pour les plaques électriques, disponible dans le commerce.
