TC 04 - Table de cuisson electrique ROSIERES - Notice d'utilisation et mode d'emploi gratuit

Type d'appareil	Table de cuisson électrique
Nombre de foyers	4
Type de commandes	Manettes rotatives
Puissance totale	Non précisé
Alimentation	230 V / 50 Hz
Dimensions (L x P x H)	Non précisé
Matériau de la surface	Verre céramique
Fonction minuterie	Oui
Sécurité enfants	Non précisé
Type de foyer	Électrique à résistance
Indicateur de chaleur résiduelle	Oui
Installation	Encastrable
Couleur	Noir
Garantie	Non précisé
Accessoires fournis	Non précisé

FOIRE AUX QUESTIONS - TC 04 ROSIERES

Comment régler la température sur le ROSIERES TC 04 ?

Pour régler la température, tournez le bouton de commande sur la température souhaitée indiquée sur le cadran. Assurez-vous que l'appareil est allumé.

Que faire si le ROSIERES TC 04 ne s'allume pas ?

Vérifiez d'abord que l'appareil est branché et que la prise fonctionne. Si le problème persiste, consultez le fusible ou le disjoncteur de votre installation électrique.

Comment nettoyer le ROSIERES TC 04 ?

Débranchez l'appareil avant de le nettoyer. Utilisez un chiffon doux et humide avec un peu de produit détergent doux pour nettoyer la surface extérieure. Évitez d'utiliser des produits abrasifs.

Le ROSIERES TC 04 émet des bruits étranges, que faire ?

Si vous entendez des bruits inhabituels, vérifiez si des objets étrangers se trouvent à l'intérieur. Si le bruit persiste, il est recommandé de contacter le service après-vente.

Comment peut-on régler le temps de cuisson sur le ROSIERES TC 04 ?

Utilisez le minuteur intégré en tournant le bouton correspondant au temps de cuisson souhaité. Une fois le temps écoulé, un signal sonore vous avertira.

Le ROSIERES TC 04 chauffe-t-il uniformément ?

Oui, le ROSIERES TC 04 est conçu pour chauffer uniformément. Assurez-vous de ne pas obstruer les évents d'aération pour garantir une circulation d'air optimale.

Comment savoir si le ROSIERES TC 04 a atteint la température désirée ?

L'indicateur de température s'allumera lorsque l'appareil atteint la température réglée. Vérifiez également le thermomètre intégré si disponible.

Puis-je utiliser des ustensiles en métal avec le ROSIERES TC 04 ?

Il est recommandé d'utiliser des ustensiles en silicone ou en bois pour éviter de rayer la surface de cuisson. Les ustensiles en métal peuvent être utilisés avec précaution.

Où puis-je trouver des pièces de rechange pour le ROSIERES TC 04 ?

Les pièces de rechange peuvent être commandées auprès du service après-vente de ROSIERES ou dans les magasins spécialisés en électroménager.

Le ROSIERES TC 04 est-il garanti ?

Oui, le ROSIERES TC 04 est généralement couvert par une garantie de 2 ans. Veuillez consulter le manuel d'utilisation pour les détails spécifiques.

MODE D'EMPLOI TC 04 ROSIERES

Déballage de l'appareil .... 3

Recommendations .... 3

- INSTALLATION

Consignes d'installation .... 4

Raccordement électrique 5/6

Encastrement de la table de cuisson 7/8

- UTILISATION

Présentation de la table de cuisson 9

Fiche technique 9

Les différentes plaques électriques .... 10

Utilisation de la plaque électrique 10

Cuisiner avec la plaque électrique .... 1 1

Entretien général 12

La plaque électrique .... 12

DEBALLAGE DE L'APPAREIL

Lors du déballage de la table de cuisson, vous trouverez un sachet constitué de pattes de fixation pour immobiliser la table sur le plan de travail.

RECOMMANDATIONS

LIRE ATTENTIVEMENT LA NOTICE POUR VOUS PERMETTRE DE TIRER LE MEILLEUR PARTI DE VOTRE APPAREIL.

Nous vous conseillons de conserver la notice d'installation et d'utilisation pour toute consultation ultérieure, et de noter ci-dessous, avant installation de la table, le numéro de série de l'appareil en cas d'éventuelle demande d'intervention du service après-vente.

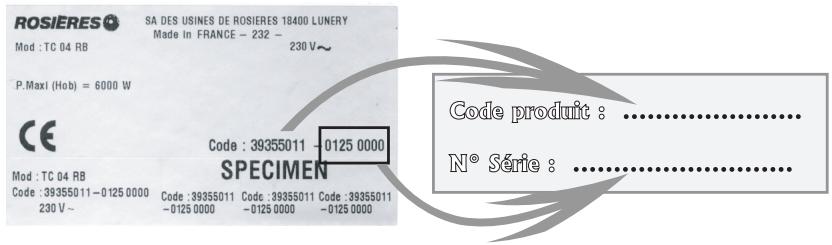

. Plaque signalétique

(située sous le caisson inférieur de la table)

ROSIERES® SA DES USINES DE ROSIERES 18400 LUNERY Mod : TC 04 RB Made in FRANCE - 232 - 230 V~ P.MaxI (Hob) = 6000 W CE Code : 39355011 - 0125 0000 Code : 39355011 - 0125 0000 230 V~ SPECIMEN Code produit : ...... N° Série : ......

• Toutes les parties accessibles sont chaudes pendant le fonctionnement de la table. Eloigner les jeunes enfants.
• Nous recommandons après chaque utilisation, un petit nettoyage de la table, pour éviter l'accumulation des salissures et des graisses ; celles-ci recuiraient à chaque nouvel usage et se carboniseraient en dégageant une fumée et des odeurs désagréables.
• Lorsque vous cuisinez avec des graisses ou de l'huile, prenez garde de toujours surveiller le déroulement de la cuisson car les graisses ou l'huile surchauffées peuvent s'enflammer rapidement.

INSTALLATION

La mise en place fonctionnelle des appareils ménagers dans leur environnement est une opération délicate qui, si elle n'est pas correctement effectuée, peut avoir de graves conséquences sur la sécurité des consommateurs.

Dans ces conditions, il est impératif de confier cette tâche à un professionnel qui la réalisera conformément aux normes techniques en vigueur.

Si malgré cette recommandation, le consommateur réalisait lui-même l'installation, les Usines de Rosières ainsi que Groupe Rosières déclineraient toute responsabilité en cas de défaillance technique du produit entraînant ou non des dommages aux biens et/ou aux personnes.

L'installation recevant l'appareil doit être conforme aux normes en vigueur dans le pays d'installation (NFC 15100 pour la France).

La société Rosières décline toute responsabilité en cas de non respect de cette disposition.

Attention :

• Avant de procéder au raccordement, vérifier la tension d'alimentation indiquée au compteur, le réglage du disjoncteur, le calibre du fusible et la continuité de la terre de l'installation.
• Le raccordement électrique au réseau doit être effectué par une prise de courant avec prise de terre, ou par l'intermédiaire d'un dispositif à coupure omnipolaire ayant une distance d'ouverture des contacts d'au moins 3 mm.
• Le fil de protection vert/jaune doit être relié aux bornes de terre, de l'appareil d'une part, et de l'installation d'autre part.
• Notre responsabilité ne saurait être engagée pour tout incident ou ses conséquences éventuelles qui pourraient survenir lors de l'usage d'un appareil non relié à la terre, ou relié à une terre dont la continuité serait défectueuse.

La table "TC 04" est équipée d'un câble d'alimentation* de type H05RR-F d'une section 3G2,5 mm², pour un raccordement Monophasé 220-240 V\~ ou biphasé 220-240 V2\~.

Il est toutefois possible d'adapter l'appareil pour un raccordement en :

• Triphasé 220-240 V3\~
• Triphasé 380-415 V3N\~

* si vous devez procéder au remplacement du câble d'alimentation, cette opération devra être réalisée par le Service Après-vente ou par un technicien de qualification similaire.

Pour procéder à un nouveau raccordement, il est impératif de respecter les consignes citées ci-contre.

- Tout d'abord, vérifier que l'installation est protégée par un fusible approprié, voir tableau page 6, et que l'installation comporte des fils d'une section suffisante pour alimenter normalement l'appareil.

1 - Opérations à effectuer sur le raccordement existant :

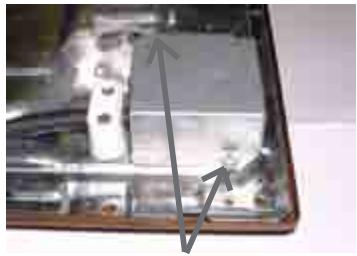

. Retourner la table.

1. Dévisser le capot

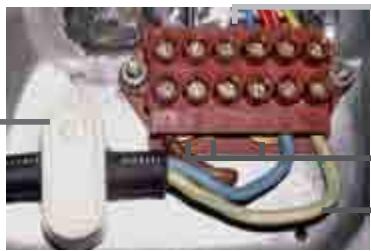

   Serre câble

Plaque à bornes
Barrettes shunts
- Terre (fil vert/jaune)

1. La table est câblée pour un raccordement en monophasé : 220-240 V\~ ou biphasé : 220-240 V2\~.

. Dévisser les vis de la plaque à bornes qui maintiennent les barrettes shunts et les fils conducteurs du câble d'alimentation.
. Dévisser le serre-câble pour retirer le câble d'alimentation.
. Retirer le câble d'alimentation.

2 - Opérations à effectuer pour réaliser le nouveau raccordement :

. Choisir le câble d'alimentation en fonction des recommandations du tableau page 6.
. La table doit être en situation comme ci-dessous :

. Passer le câble d'alimentation dans le serre-câble.
. Dénuder l'extrémité de chaque conducteur du câble d'alimentation sur une longueur de 10 mm, en tenant compte de la longueur nécessaire du câble d'alimentation pour le raccordement à la plaque à bornes.
. En fonction de l'installation et à l'aide des barrettes shunts que vous aurez récupérées lors de la 1ère opération, fixer les conducteurs comme indiqué sur le tableau page 6, (veillez à l'efficacité du serrage des différentes bornes).
. Engager le fil de terre vert/jaune sur la Borne Terre, visser l'écrou et vérifier la continuité de la Terre.
. Revisser le serre-câble et, refixer le capot.

Pour le raccordement à la plaque à bornes, il est impératif :

. de respecter les repères 1, 2, 3, 4 et 5.
. de veiller à bien serrer les vis.
. de ne pas oublier de fixer le fil de Terre vert/jaune sur la borne Terre, repère 6.

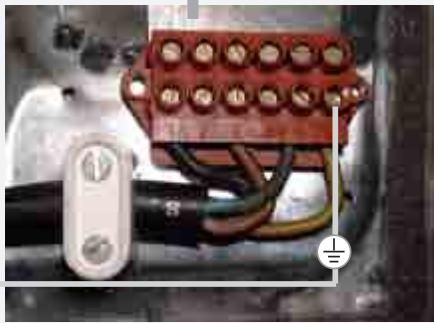

Exemple de raccordement en Triphasé

220-240V3\~ : le fil de terre vert/jaune du câble d'alimentation doit être connecté à la borne Terre

Visser l'écrou à fond.

Le meuble ou le support dans lequel doit être encastrée la table, ainsi que les parois du meuble qui pourraient juxtaposer celui-ci, doivent être d'une matière résistant à une température élevée. De plus, il est nécessaire que le revêtement qui recouvre le meuble ou le support soit fixé par une colle résistant à la chaleur afin d'éviter le décollement.

Si, en fonction de l'installation de la table, la partie inférieure de son caisson se trouve à proximité d'une zone normalement accessible lors de manipulations et/ou de rangements, placer une cloison, à 1 cm du fond du caisson, avec une ouverture 10 X 10 cm à l'arrière droit (voir schéma ci-dessous), pour éviter tous risques de brûlure ou de détérioration.

Ayez soin de prévoir un espace de 5 cm minimum entre l'appareil et toutes parois verticales avoisinantes.

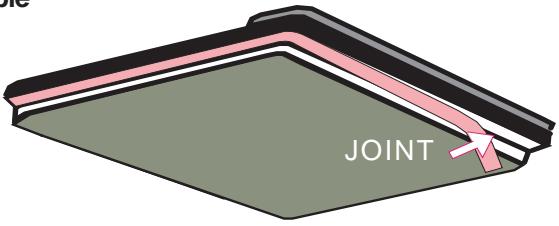

Lors de la mise en place, un soin particulier doit être porté au joint entourant le bord de la table afin d'éviter toute infiltration dans le meuble support.

Mise en place du joint d'étanchéité Vue de dessous du caisson de la table

JOINT

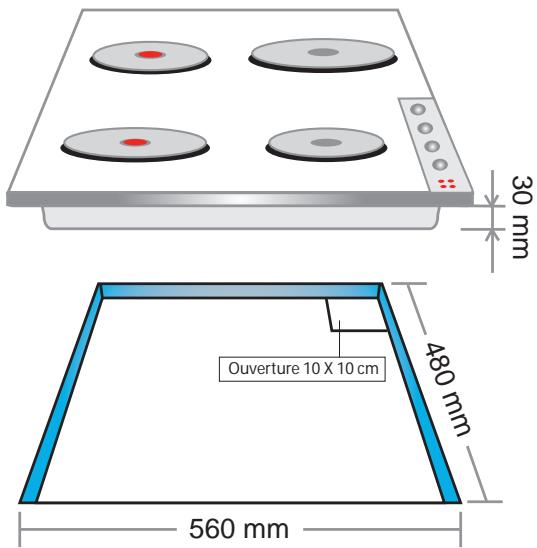

Encastrement: TYPEY (Norme EN 335-2-6)

30 mm 480 mm Ouverture 10 X 10 cm 560 mm

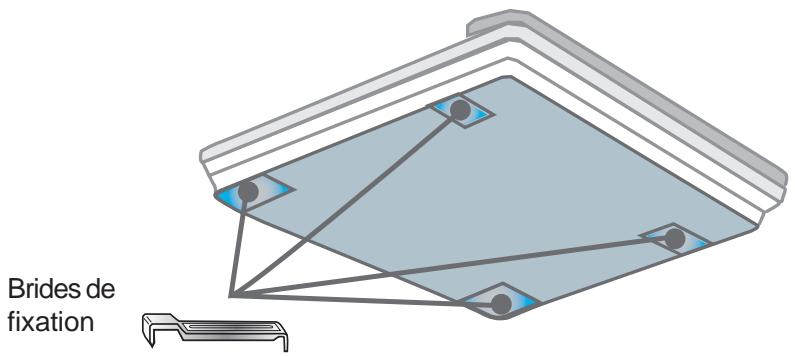

Le caisson de la table est équipé en dessous de 4 emplacements prévus pour recevoir les brides de fixation destinées à l'immobilisation de la table sur le meuble. Placer les 4 brides de fixation de manière à ce que la table de travail soit parfaitement plaquée au meuble support.

Emplacement des brides de fixation

Brides de fixation

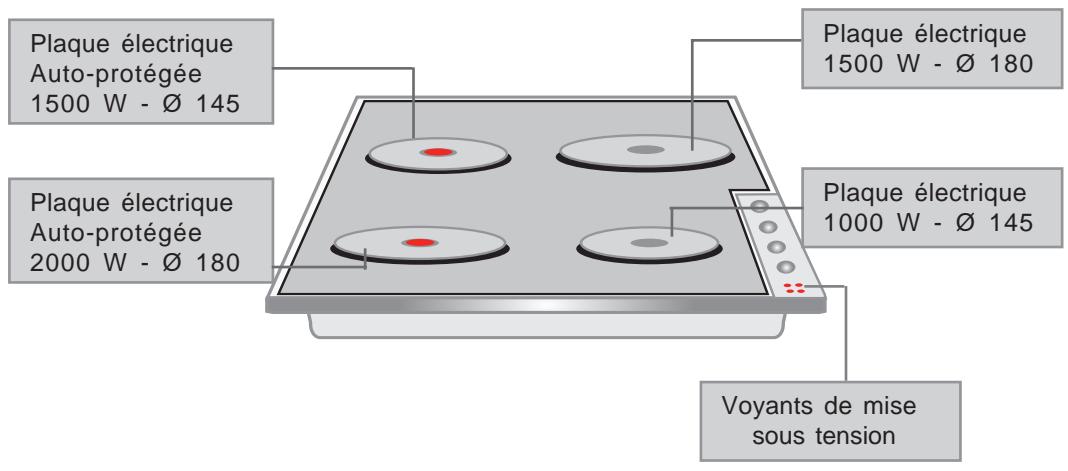

PRESENTATION / FICHE TECHNIQUE

TC 04 4 PLAQUES ELECTRIQUES

Plaque électrique Auto-protégée 1500 W - Ø 145 Plaque électrique Auto-protégée 2000 W - Ø 180 Plaque électrique 1500 W - Ø 180 Plaque électrique 1000 W - Ø 145 Voyants de mise sous tension

Dimensions d'encombrement (cm):

Largeur : 59

Profondeur : 51

Dimensions d'encastrement (cm) - (voir chapitre "Installation")

Largeur : 56

Profondeur : 48

Puissance électriquetotale: 6 kW

Toutes ces caractéristiques sont données à titre indicatif. Soucieux de toujours améliorer la qualité de sa production, ROSIERES pourra apporter à ses appareils des modifications liées à l'évolution technique en respectant les conditions fixées à l'article R 132-2 du Code de la Consommation.

Appareils conformes aux directives CEE 89/336, et 73/23.

LA PLAQUE ELECTRIQUE

LA PLAQUE ELECTRIQUE STANDARD

est commandée par un commutateur 7 positions. Chaque position correspond à une température permanente et progressive suivant le repère 1, 2, 3, 4, 5 et 6.

LA PLAQUE ELECTRIQUE RAPIDE AUTO-PROTÉGÉE (avec point rouge)

est commandée par un commutateur 7 positions. Comme la précédente, chaque position correspond à une température permanente et progressive suivant le repère 1, 2, 3, 4, 5 et 6. Un thermostat interne coupe une partie de sa puissance en cas d'échauffement anormal (fonctionnement à vide, par exemple).

AVANT D'UTILISER LA PLAQUE ELECTRIQUE :

- Avant d'utiliser pour la première fois la plaque électrique, la faire chauffer quelques minutes à vide (sans récipient dessus) à l'allure maximale pour permettre le durcissement du revêtement protecteur.

UTILISATION :

• Nous vous conseillons pour réussir vos cuissons de démarrer à l'allure maximale et de ramener ensuite à une allure intermédiaire en tenant compte de la nature des mets et de leur volume.
• Le voyant de mise sous tension s'affiche lorsque la plaque est en fonctionnement.
• Pour la ramener à l'arrêt, tourner la manette en sens inverse jusqu'à la position "●".

LES DIFFERENTES ALLURES DE CHAUFFE :

Les indications citées ci-dessous sont communiquées à titre indicatif, l'expérience personnelle vous permettra d'ajuster les réglages selon votre convenance.

Positions		Quelques conseils.....
1	Très doux	Maintien d'un plat chaud, beurre fondu, chocolat....
2	Doux	Mijotage, béchamel, ragoût, riz au lait, oeufs sur le plat...
3	Lent	Légumes secs, denrées surgelées, fruits, ébullition de l'eau...
4	Moyen	Cuissons pommes vapeurs, légumes frais, pâtes, crêpes, poissons...
5	Fort	Mijotages plus importants, omelettes, steaks, tripes....
6	Vif	Steaks, escalopes, fritures...

A titre indicatif, nous vous communiquons ci-dessous selon le type de plaque électrique et le positionnement de la manette les différentes puissances obtenues :

PLAQUE ELECTRIQUE	POSITIONS
7 positions	0	1	2	3	4	5	6
∅145 - 1000 W avant droit	S	100	165	250	500	750	1000
∅180 - 1500 W arrière droit		135	220	300	850	1150	1500
∅145 - 1500 W arrière gauche		135	165	250	500	750	1500
∅180 - 2000 W avant gauche		175	220	300	850	1150	2000

Conseils d'utilisation pour cuisiner à l'électricité

Pour obtenir entière satisfaction de votre appareil, il est absolument nécessaire de prendre quelques précautions ou de respecter certaines conditions.

• Utiliser des récipients épais et à fond plat, le fond rigoureusement plat supprimera les points de surchauffe sur lesquels les aliments attachent, et l'épaisseur du métal permettra une parfaite répartition de la chaleur.
• Veiller à ce que le fond des récipients soit sec, cette précaution évitera toute attaque de la plaque par l'humidité.
• Utiliser des récipients d'un diamètre suffisant pour recouvrir entièrement la plaque sinon vous aurez une dépense inutile d'une partie de l'énergie et en cas de débordement, la plaque électrique sera très rapidement attaquée et difficile à entretenir (rouille, déchets ...).
• Ne jamais laisser la plaque électrique fonctionner à vide, elle pourrait se déformer, ce qui ne permettrait plus d'avoir des résultats de cuisson satisfaisants.
• Lorsque vous cuisinez avec des graisses ou de l'huile, ne vous éloignez pas de la table de cuisson. Les graisses et l'huile surchauffées peuvent s'enflammer rapidement.
• Lorsque la plaque est chaude, éviter tout contact avec des récipients en matière plastique ou du papier aluminium.

Attention : durant le fonctionnement de la plaque électrique, la surface de chauffe devient obligatoirement chaude, il est donc conseillé d'éloigner les jeunes enfants.

ENTRETIEN

Avant toute opération de nettoyage ou de démontage, il est impératif :

. de déconnecter la table de cuisson de l'alimentation électrique.
. d'attendre le refroidissement complet de la table.

Ne jamais utiliser :

. de produits abrasifs, d'éponges métalliques ou d'objets tranchants pour nettoyer la table.

• ENTRETIEN GENERAL

LA TABLE DE CUISSON

Ne jamais utiliser de produits abrasifs, d'éponges métalliques ou d'objets tranchants. L'émail serait irrémédiablement abîmé.

• Table acier émaillé : lorsque l'appareil est froid, nettoyer simplement à l'eau savonneuse, rincer et essuyer avec un chiffon propre et sec. En nettoyant l'émail à chaud, on risque de le ternir.
• Table en inox : nettoyer simplement à l'eau savonneuse et rincer. Un produit usuel du commerce pour l'entretien de la matière inox vous permettra de conserver son aspect d'origine.

LES MANETTES

Pour un nettoyage en profondeur, vous pouvez retirer les manettes de commande en les tirant vers le haut.

Nettoyer à l'eau savonneuse, rincer et bien sècher avant de les repositionner.

LA PLAQUE ELECTRIQUE

La faire chauffer quelques instants si cela est nécessaire, afin de carboniser les produits qui s'y sont fixés. Après coupure du courant et refroidissement de la plaque, l'essuyer avec un papier absorbant. Dans tous les cas, il convient de préserver la plaque de l'humidité.

Ne pas utiliser de produits abrasifs.

Après chaque utilisation, essuyer le revêtement protecteur avec un chiffon légèrement gras.

La plaque doit toujours rester sèche, ou légèrement graissée si elle n'est pas utilisée pendant un certain temps.

En cas de présence de rouille, l'emploi d'une toile émeri fine, par exemple, est conseillé pour retirer la rouille. Passer ensuite un produit rénovateur spécifique pour les plaques électriques, disponible dans le commerce.
