Type de produit	Caméra de surveillance extérieure avec projecteur LED
Marque	eufy
Modèle	Eufycam 2 Pro (Floodlight Camera)
Indice de protection	IP65 (étanche à la poussière et aux jets d'eau)
Poids	2,2 kg
Matériaux	Acier inoxydable SUS304 (support et vis centrale)
Alimentation	Câblée (secteur) ; port micro USB pour configuration (5V/1A, adaptateur non inclus)
Connectivité	Wi-Fi 2,4 GHz (2 412~2 472 MHz) et Bluetooth 2 402~2 480 MHz
Portée Wi-Fi maximale	Puissance de sortie Wi-Fi : 19,85 dBm (EIRP)
Détection de mouvement	Oui, recommandé à 2-3 mètres du sol pour une portée optimale
Température de fonctionnement	-20 °C à 60 °C
Résistance au brouillard salin	Testé 48 h à 35 °C, 5% NaCl, HR 90-95%
Capacité de charge du support	Support et vis centrale testés pour supporter une charge de 10 kg
Fonctions principales	Vidéo en direct, projecteur LED, détection de mouvement, application eufy Security (iOS/Android)
Sécurité	Coupure du courant avant installation ; mise à la terre obligatoire ; faire appel à un électricien agréé
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec ; ne pas utiliser de produits abrasifs
Pièces détachées incluses	Câble d'alimentation, crochet et ficelle, vis centrale, bouchon de vis centrale, vis de plaque, boîte de raccordement
Réparabilité	Pour toute réparation, contacter un technicien agréé ; ne pas ouvrir le boîtier soi-même
Garantie	Garantie limitée de 12 mois
Conformité	CE, RoHS ; distance d'exposition RF minimale de 20 cm

FOIRE AUX QUESTIONS - Eufycam 2 Pro eufy

Que signifie un voyant LED rouge clignotant sur l'Eufycam 2 Pro ?

Un voyant rouge clignotant indique que la caméra n'est pas connectée à Internet. Assurez-vous que le signal Wi-Fi est assez fort à l'emplacement d'installation. Vous pouvez rapprocher le routeur ou utiliser un répéteur Wi-Fi.

Comment installer l'Eufycam 2 Pro sans compétences en électricité ?

L'installation nécessite un câblage électrique. Il est fortement recommandé de faire appel à un électricien agréé pour éviter tout risque d'électrocution. Coupez toujours le courant au niveau du disjoncteur avant de commencer.

L'Eufycam 2 Pro peut-elle être utilisée sans câblage secteur ?

Non, la caméra Floodlight doit être alimentée par câblage secteur pour faire fonctionner les projecteurs. Le port micro USB (5V/1A) sert uniquement à la configuration initiale en intérieur avant l'installation définitive.

Comment régler l'angle des projecteurs de l'Eufycam 2 Pro ?

Tournez les boutons situés sur les projecteurs dans le sens inverse des aiguilles d'une montre pour les déployer, puis ajustez l'angle horizontalement. Une fois la position souhaitée obtenue, serrez les boutons dans le sens des aiguilles d'une montre pour verrouiller l'angle.

Quelle est la hauteur idéale pour installer l'Eufycam 2 Pro ?

Pour une détection de mouvement optimale, installez la caméra à une hauteur de 2 à 3 mètres du sol. Cela permet une couverture équilibrée de la zone surveillée.

Comment nettoyer l'Eufycam 2 Pro ?

Utilisez un chiffon doux et sec pour nettoyer la surface de la caméra et des projecteurs. N'utilisez jamais de produits abrasifs ou de solvants qui pourraient endommager le boîtier.

Que faire si la caméra ne s'allume pas après l'installation ?

Vérifiez d'abord que le disjoncteur est activé. Si la caméra ne s'allume toujours pas, coupez à nouveau le courant, puis inspectez le câblage : assurez-vous que les connexions (neutre, terre, phase) sont correctement serrées et correspondent aux couleurs (bleu, vert/jaune, marron). Si le problème persiste, contactez un électricien agréé.

L'Eufycam 2 Pro est-elle résistante aux intempéries ?

Oui, elle possède une certification IP65, ce qui la rend étanche à la poussière et aux jets d'eau. Sa surface métallique galvanisée a également passé un test de résistance au brouillard salin de 48 heures.

Puis-je monter l'Eufycam 2 Pro au plafond ?

Oui, l'installation au plafond est possible. Suivez les mêmes étapes que pour un mur, mais veillez à respecter une distance d'au moins 15 cm (6 pouces) des parois latérales. Utilisez la vis centrale pour fixer le support de montage au plafond.

Comment réinitialiser l'Eufycam 2 Pro aux paramètres d'usine ?

La réinitialisation s'effectue via l'application eufy Security. Ouvrez l'application, accédez aux paramètres de la caméra, puis sélectionnez l'option « Supprimer l'appareil » ou « Réinitialiser ». Suivez les instructions à l'écran. Si la caméra ne répond pas, maintenez le bouton de configuration enfoncé pendant environ 10 secondes jusqu'à entendre un signal sonore.

MODE D'EMPLOI Eufycam 2 Pro eufy

• Coupez l'alimentation au niveau du fusible ou du disjoncteur avant l'installation.
• N'installez pas le produit à proximité de surfaces inflammables.
• Pour éviter tout risque d'électrocution, de blessure ou de mort, soyez toujours prudent lorsque vous travaillez avec l'électricité.
• Consultez un électricien agréé si vous ne vous sentez pas à l'aise avec le câblage électrique.
• Assurez-vous que la caméra Floodlight est correctement mise à la terre.
• La caméra Floodlight doit être installée sur un mur et sur un boîtier de raccordement homologué UL.

CONTENU DE L'EMBALLAGE

Câble d'alimentation

Crochet et ficelle d'installation

Vis centrale

Bouchon de la vis centrale

Vis de la plaque

Boîte de raccordement

074 FR

Obligatoire (non inclus) :

Destornillador Philips

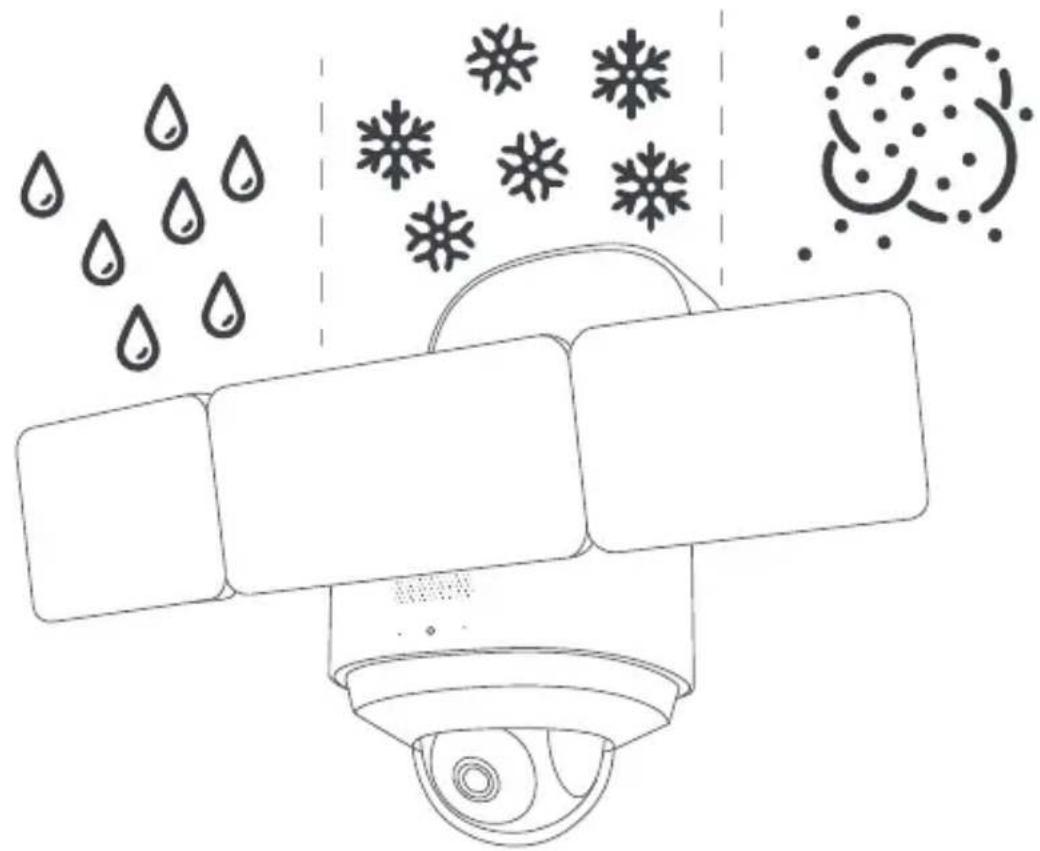

Étanchéité à la poussière et à l'eau selon la norme IP65

Ce produit répond aux exigences de la norme IP65 (étanchéité à la poussière et à l'eau).

Pour le test d'étanchéité à la poussière, le produit a été nettoyé avec un aspirateur et placé dans une boîte à poussière. Après 8 heures de test, aucune poussière n'a été trouvée dans le produit.

Pour le test d'étanchéité à l'au, le produit a été vaporisé par une buse d'un diamètre intérieur de 6,3 mm, avec un débit d'eau de 12,5 L/min. Après le test, le produit fonctionnait normalement et aucune trace d'eau n'a été trouvée à l'intérieur.

La surface métallique du produit est galvanisée et peut survivre à une exposition continue à un brouillard salin à 35 °C +/- 2 °C (humidité relative : 90 % à 95 %) avec une concentration de sel de 5 % NaCl pendant 48 heures dans l'essai au brouillard salin.

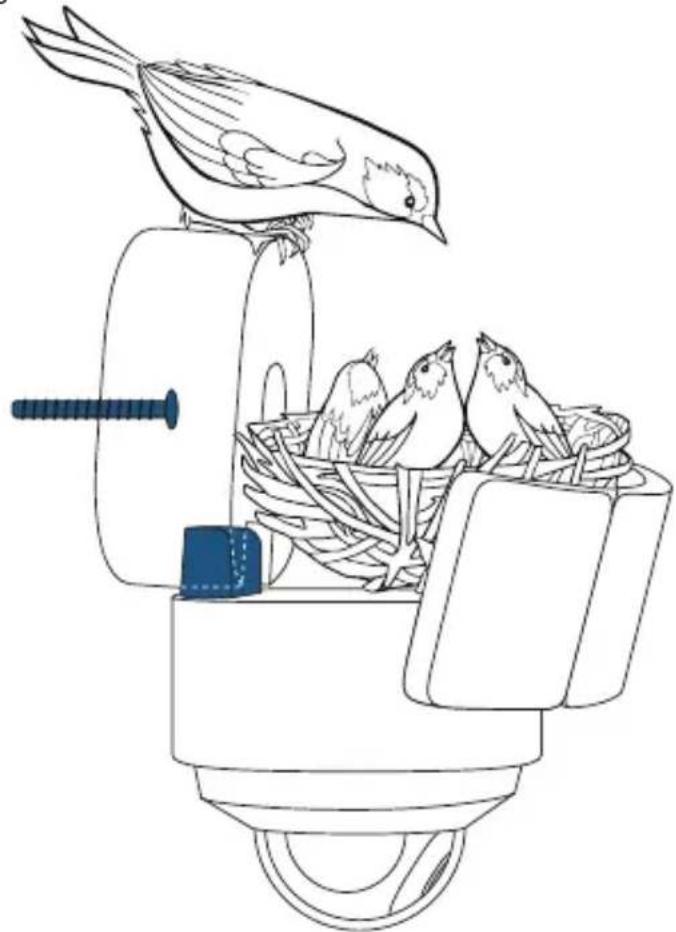

Tests de charge

Le support en forme de L et la vis centrale du produit sont en acier SUS304 et ont passé des tests de fiabilité et de durabilité de niveau industriel en extérieur.

REMARQUE : Le poids total du produit est de 2,2 kg et le support en forme de L et la vis centrale sont suffisamment solides pour supporter une charge de 10 kg.

Ne retirez pas encore le film protecteur pour éviter de rayer la caméra Floodlight.

Placez votre caméra Floodlight sur une table dans le sens indiqué et ouvrez le couvercle du port USB. Connectez l'appareil à une source d'alimentation à l'intérieur de votre maison à l'aide du câble d'alimentation micro USB et d'un adaptateur secteur (5V/1A, non fourni). Patientez une minute ou jusqu'à ce que le voyant LED clignote en rouge.

Les projecteurs ne s'allumeront qu'en mode d'alimentation filaire. La connexion alimentée par USB est utilisée pour installer la caméra en toute sécurité à l'intérieur de votre maison.

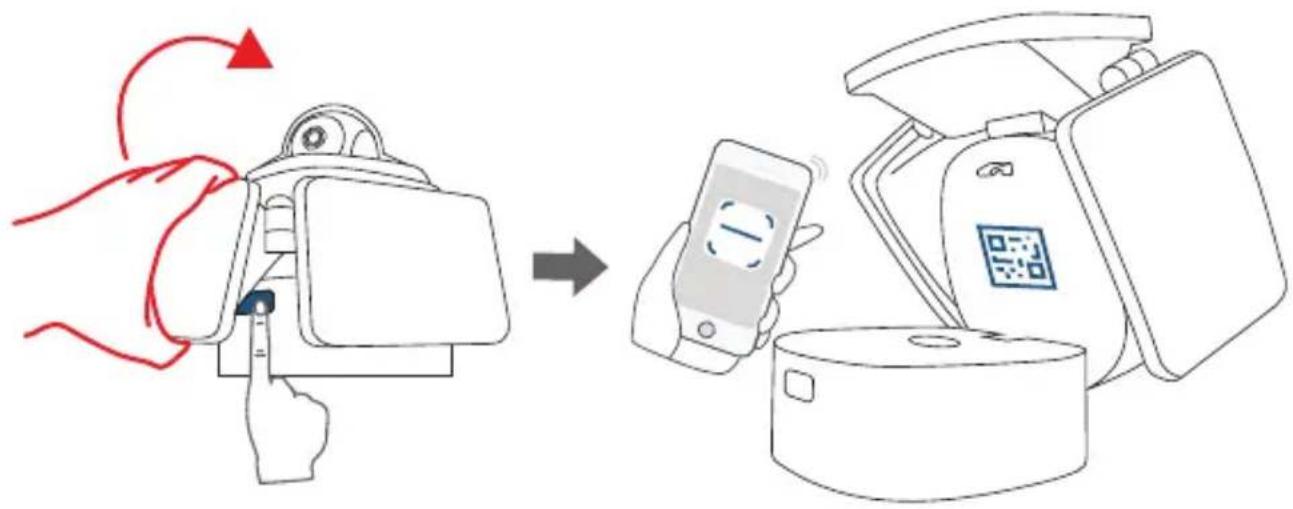

CONFIGURATION DE LA CAMÉRA FLOODLIGHT

Appuyez sur le bouton et maintenez-le enfoncé pour ouvrir le support de montage et trouver un code QR.

Téléchargez l'application eufy Security depuis l'App Store (appareils iOS) ou Google Play (appareils Android).

Connectez-vous ou créez un compte eufy Security, puis suivez les instructions à l'écran pour terminer la configuration.

Assurez-vous que vous pouvez voir la vidéo diffusée en direct à partir de la caméra Floodlight avant de procéder au montage.

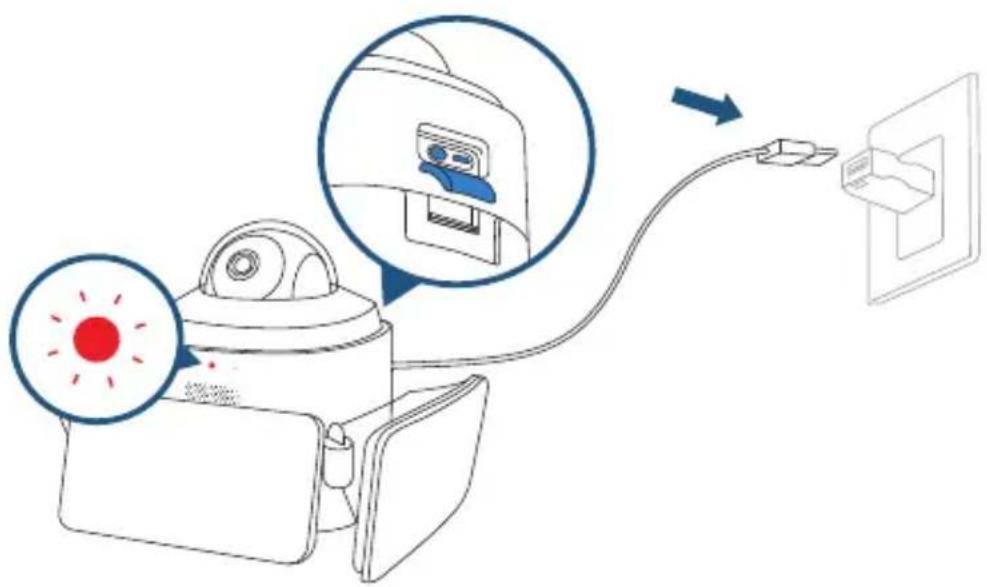

Si le voyant de la caméra Floodlight continue de clignoter en rouge, cela signifie que le projecteur n'est pas connecté à Internet. Veuillez vous assurer que le signal Wi-Fi est fort à l'emplacement souhaité. Vous pouvez essayer de rapprocher le routeur sans fil de la caméra Floodlight ou utiliser un répéteur Wi-Fi.

PRÉPARATION DE LA CAMÉRA FLOODLIGHT POUR INSTALLATION

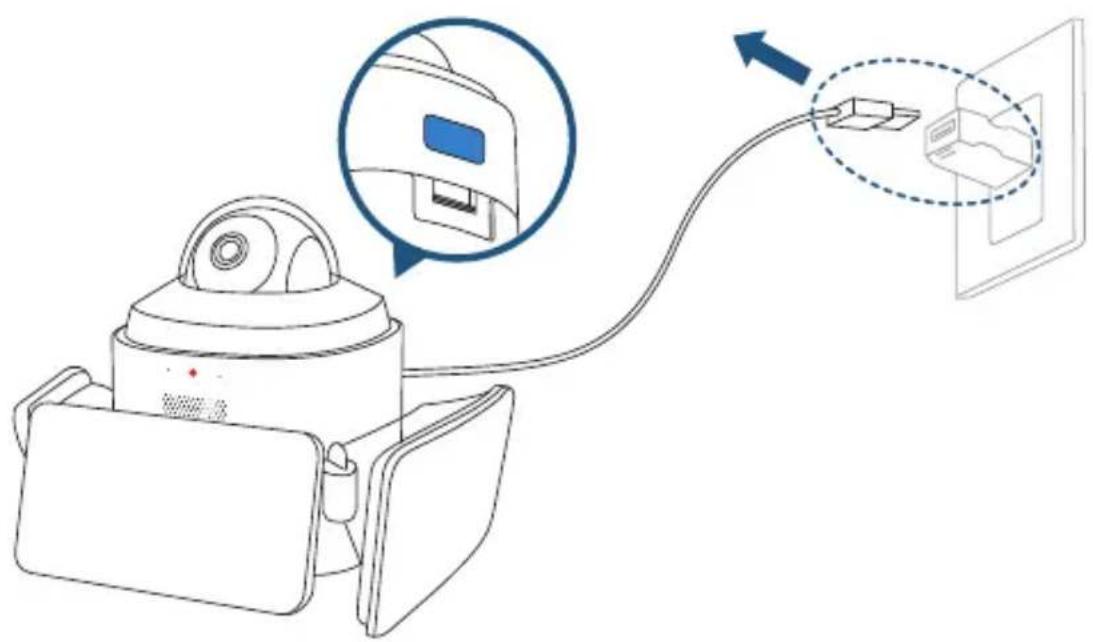

1. Débranchez l'adaptateur secteur. Fermez le support de montage et le couvercle du port USB.

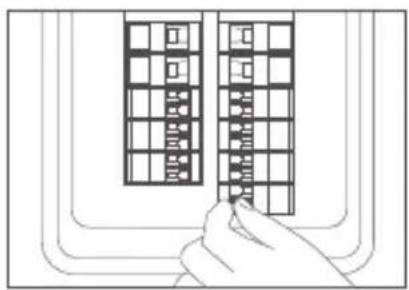

1. Arrêtez le disjoncteur de votre maison. Allumez/éteignez les lumières pour vérifier que l'électricité de votre maison a été correctement arrêtée. 080 FR

Pour éviter tout risque d'électrocution, de blessure ou de mort, soyez toujours prudent lorsque vous travaillez avec l'électricité.

INSTALLATION DU BOÎTIER DE RACCORDEMENT

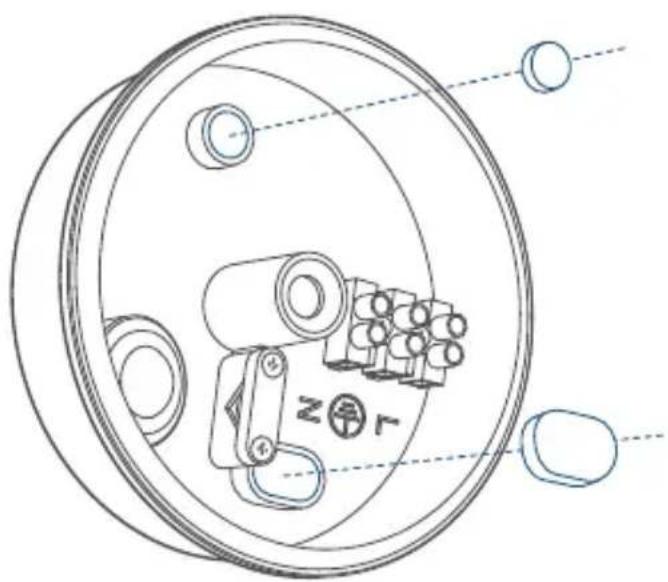

1. Retirez les bouchons en caoutchouc indiqués sur l'illustration ci-dessous.

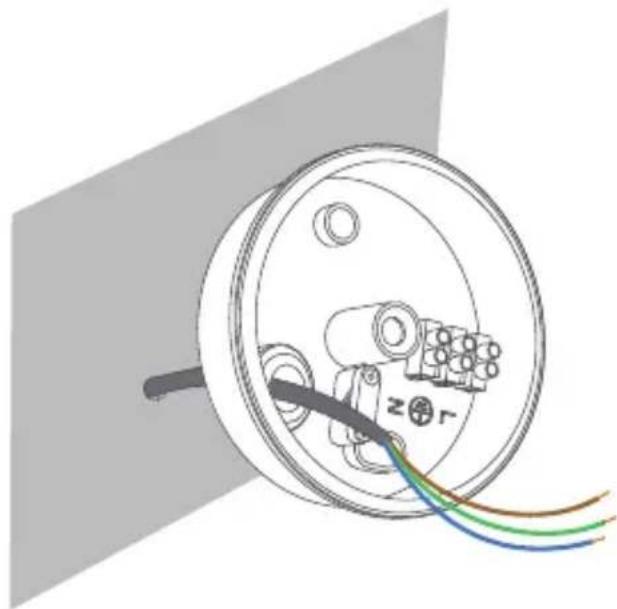

1. Faites passer le câble existant à travers le trou.

Si vous n'avez pas de câbles existants à l'extérieur, contactez un électricien agréé pour les installer.

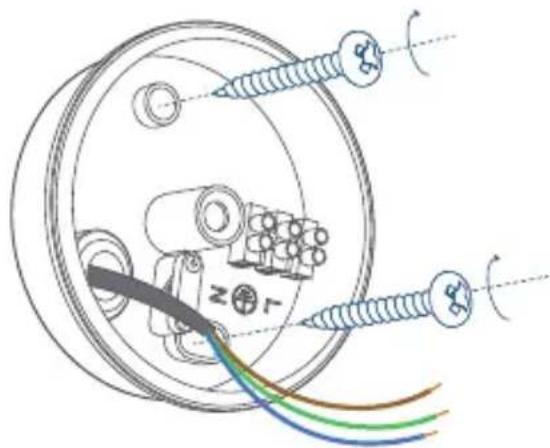

1. Installez la boîtier de raccordement :

2. Orientez les deux trous prévus pour le montage dans le sens vertical afin de garantir un montage stable.
   ■ NE prépercez PAS de trou sur des murs en bois. Utilisez les vis fournies pour fixer le boîtier de raccordement au mur.

- Percez des trous avec un foret de 6 mm (15/64 po), puis insérez les fixations fournies dans les trous ; les fixations sont nécessaires pour les murs faits de matériaux durs tels que le béton, la brique ou le stuc. Utilisez les vis fournies pour fixer le boîtier de raccordement au mur.

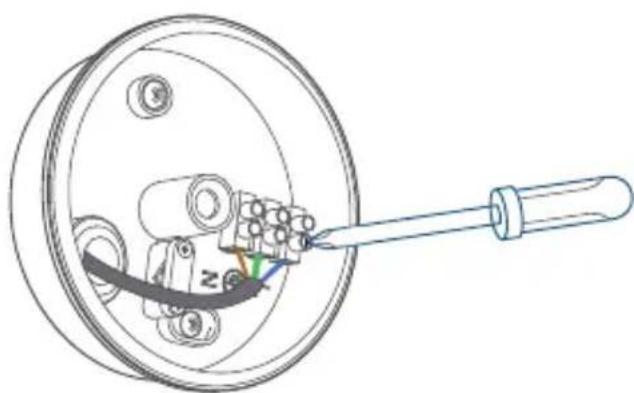

1. Dévissez le boulon à l'aide d'un tournevis à tête plate. Connectez respectivement le câble neutre (bleu)/de terre (vert/vert et jaune)/sous tension (marron) au connecteur de câble neutre/de terre/sous tension du boîtier de raccordement. Fixez fermement les câbles pour éviter que les fils ne tombent.

1

Pour garantir la meilleure portée de détection de mouvement, nous vous recommandons d'installer la caméra Floodlight à 2 ou 3 mètres du sol.

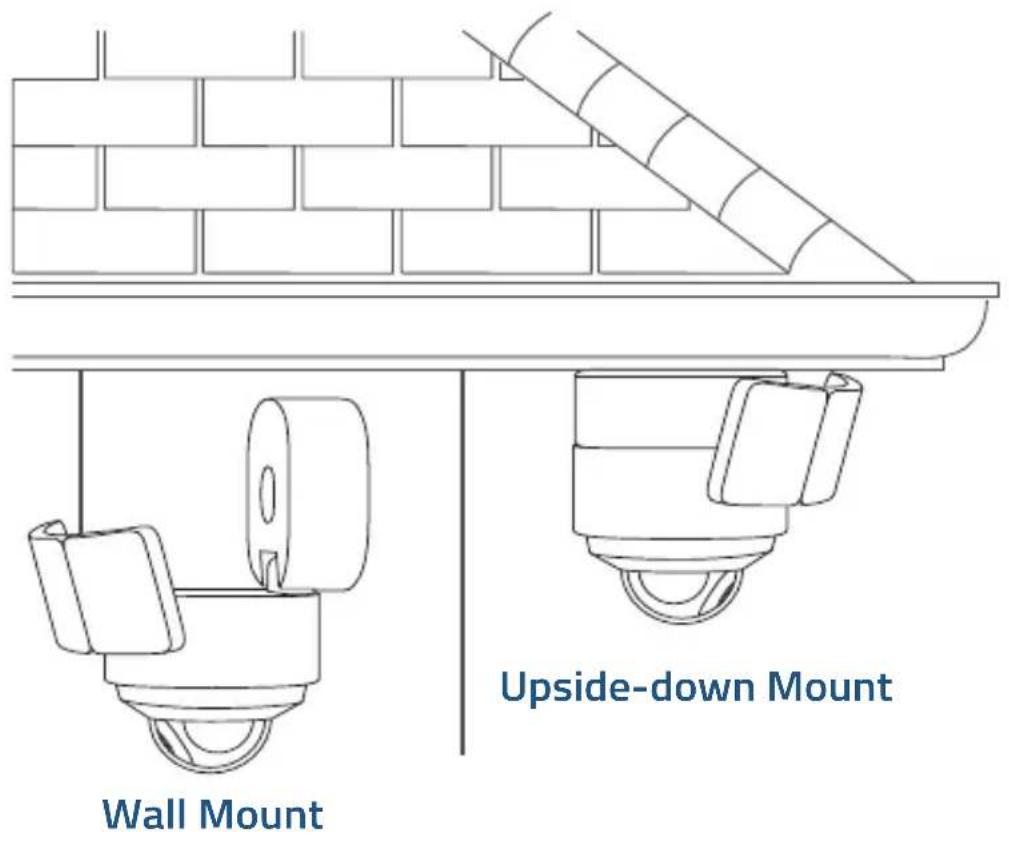

Vous pouvez installer la caméra Floodlight à l'envers ou verticalement sur le mur. Choisissez l'installation qui convient à la position de votre boîtier de raccordement.

Montage de la caméra Floodlight sur un mur

ÉTAPE 1. Avant le montage

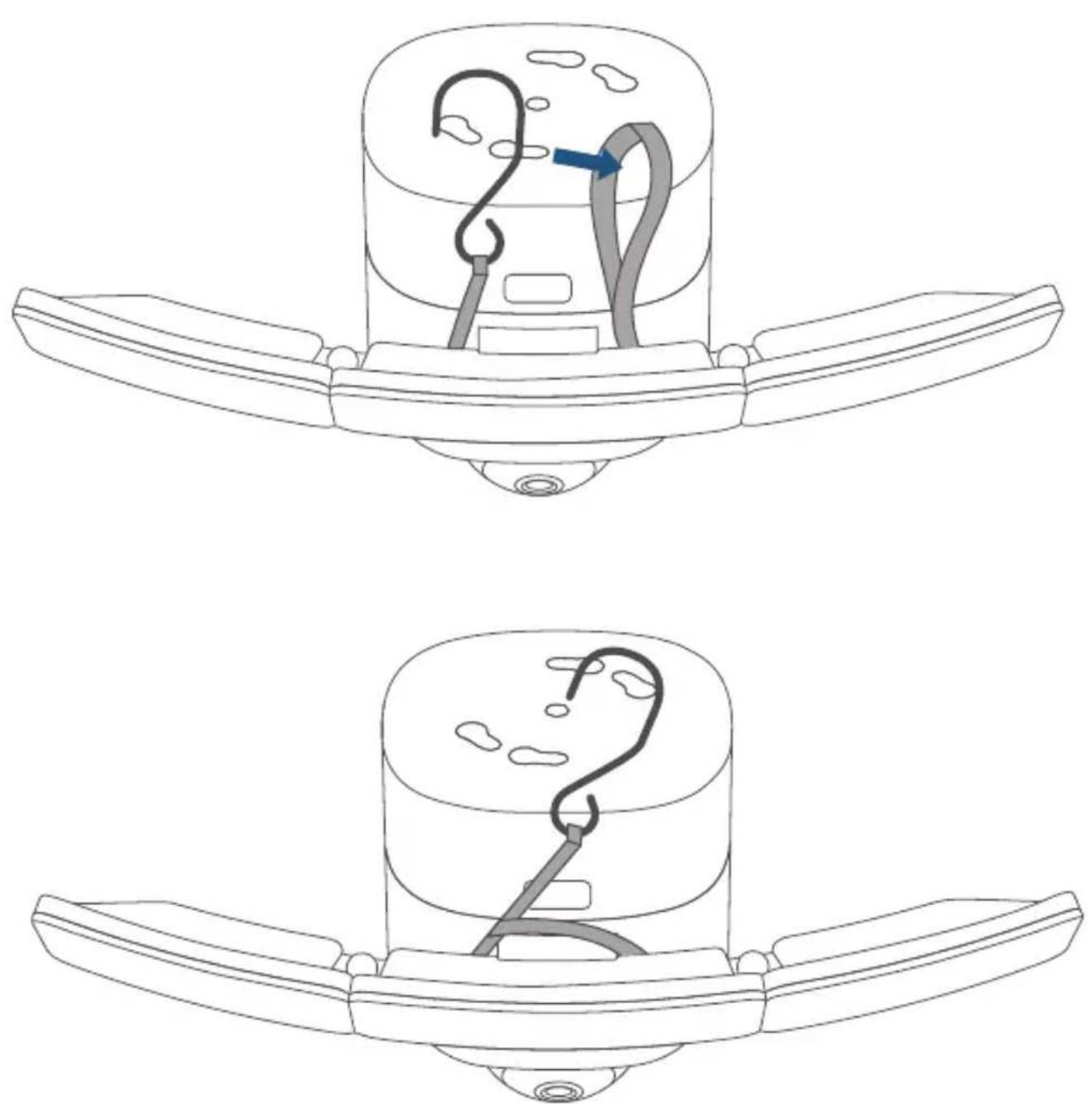

1. Passez le crochet par l'autre extrémité de la ficelle comme illustré.

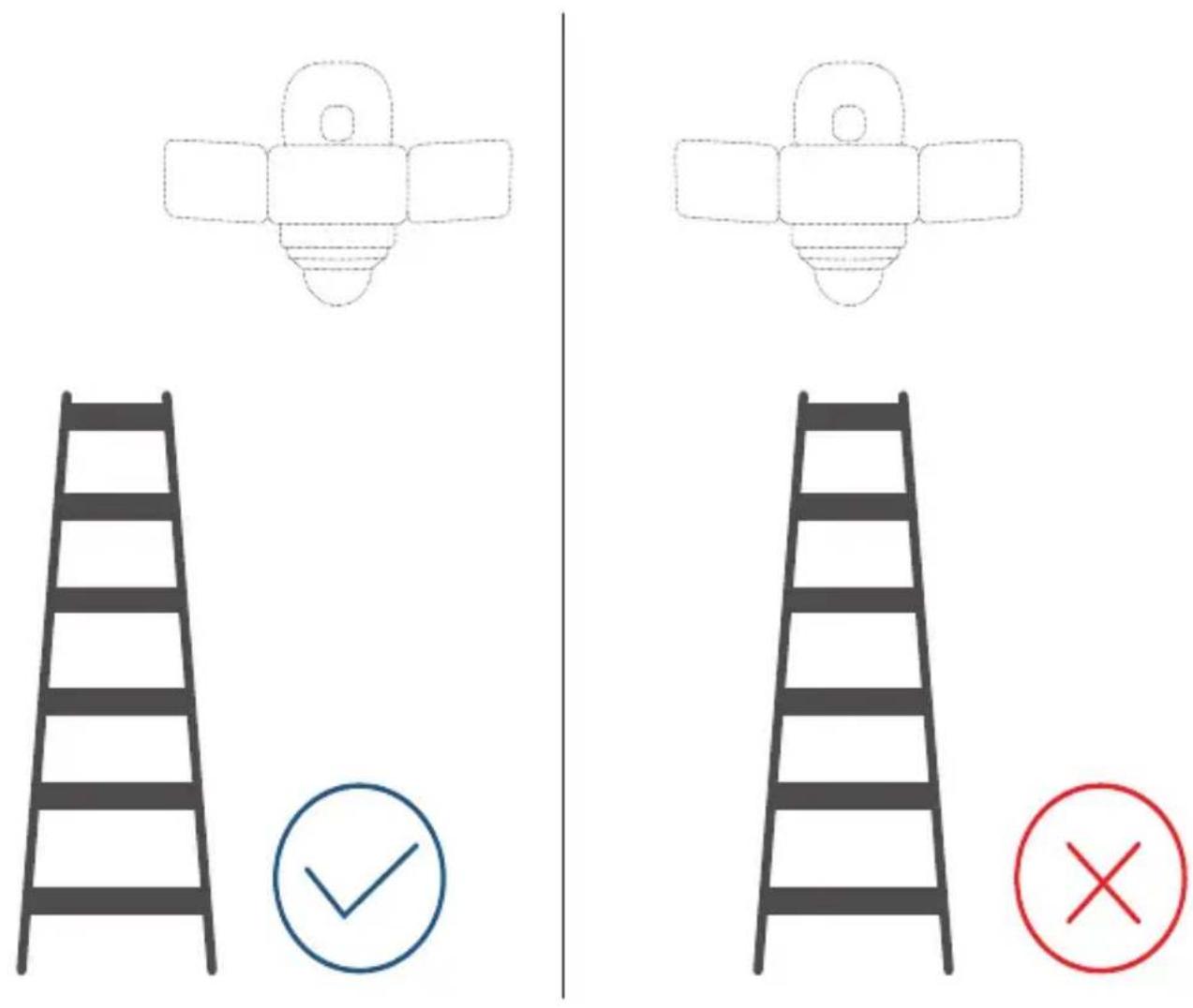

1. Vous avez besoin d'une échelle pour installer votre caméra Floodlight sur le mur. Assurez-vous de ne pas placer votre échelle directement sous la caméra Floodlight. Placez-la en bas à gauche ou à droite de la caméra Floodlight comme illustré ci-dessous pour éviter que votre vue ne soit obstruée lors du montage.

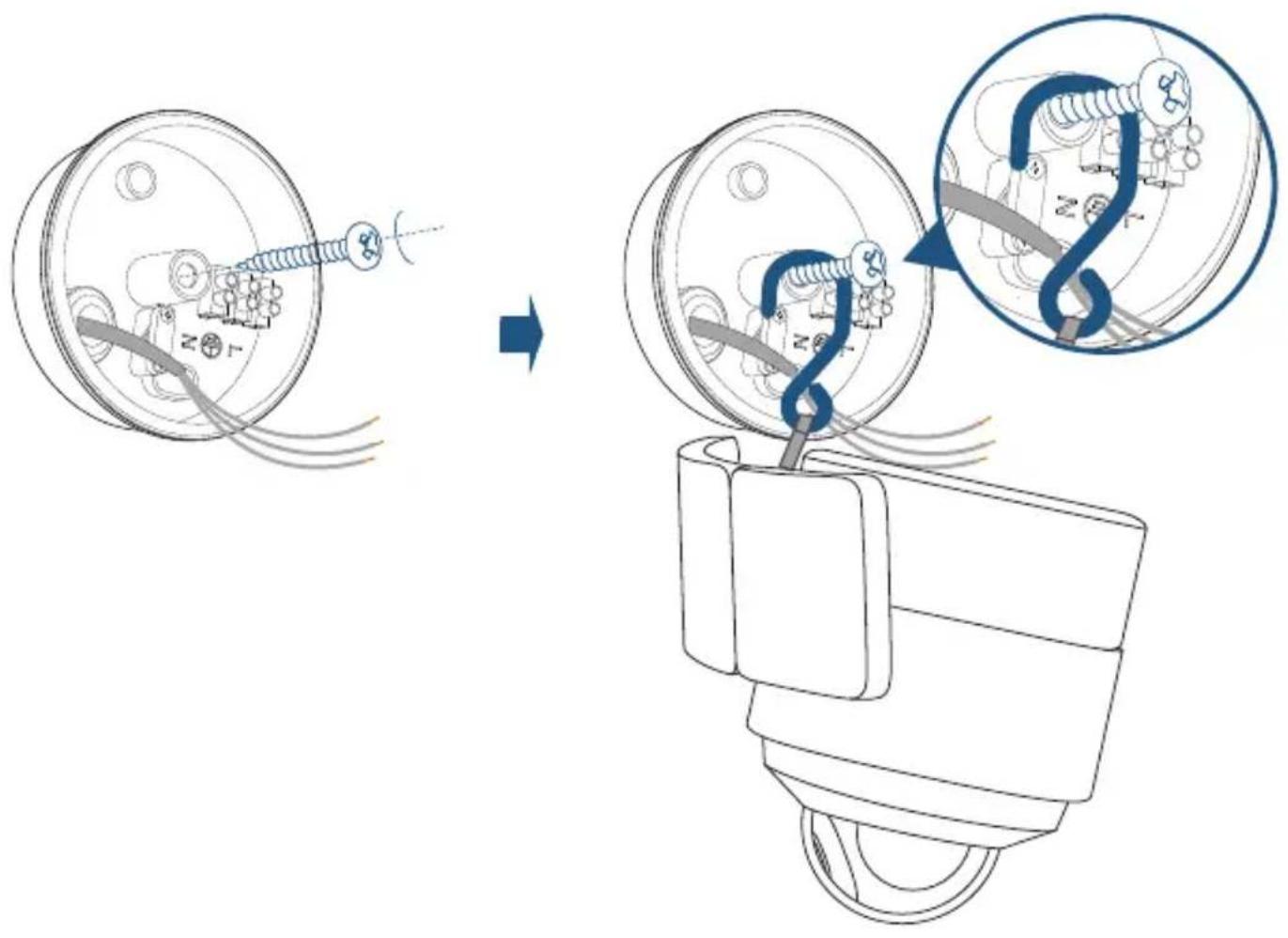

1. Vissez une partie de la vis centrale au centre de la boîtier de raccordement et laissez la partie à l'extérieur de l'orifice suffisamment longue pour accrocher la caméra Floodlight à l'aide du crochet fourni.

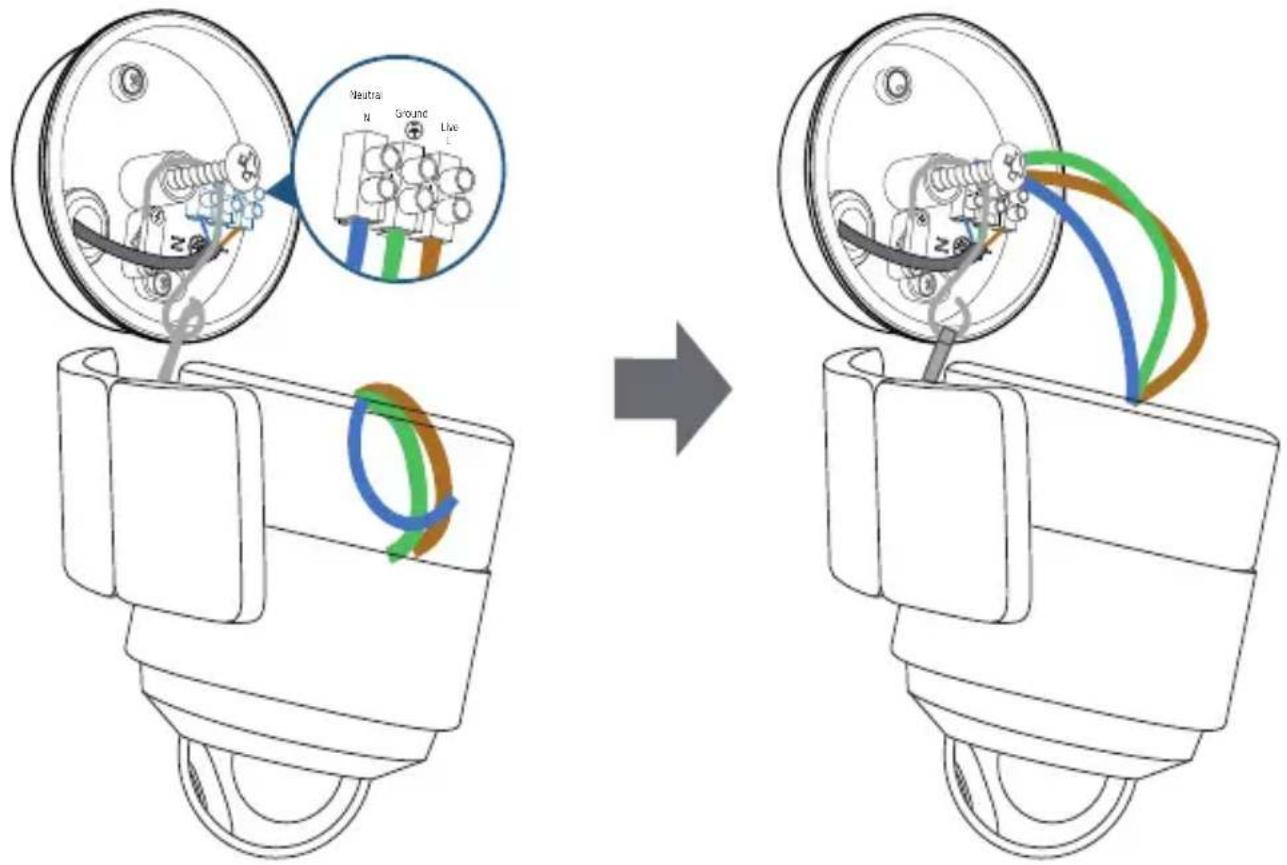

ÉTAPE 2. Connexion des câbles

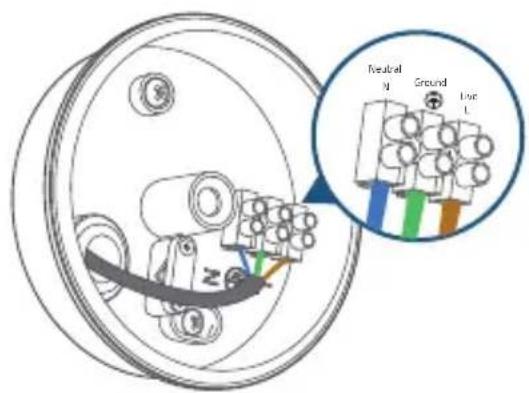

1. Connectez le câble de terre de la caméra Floodlight à celui du connecteur de câble du boîtier de raccordement.

2. Connectez respectivement le câble sous tension/neutre de la caméra Floodlight à celui du connecteur de câble du boîtier de raccordement.

1. Fixez les câbles avec un tournevis.
2. Tenez la caméra Floodlight et retirez le crochet, les ficelles et la vis centrale du boîtier de raccordement.

• Si vous rencontrez des difficultés avec votre caméra Flood-light, consultez un technicien agréé.
• Les câbles vert/vert et jaune, marron et bleu doivent être reliés aux couleurs correspondantes. Ne jamais interconnecter ces câbles.

ÉTAPE 3. Montage de votre caméra Floodlight

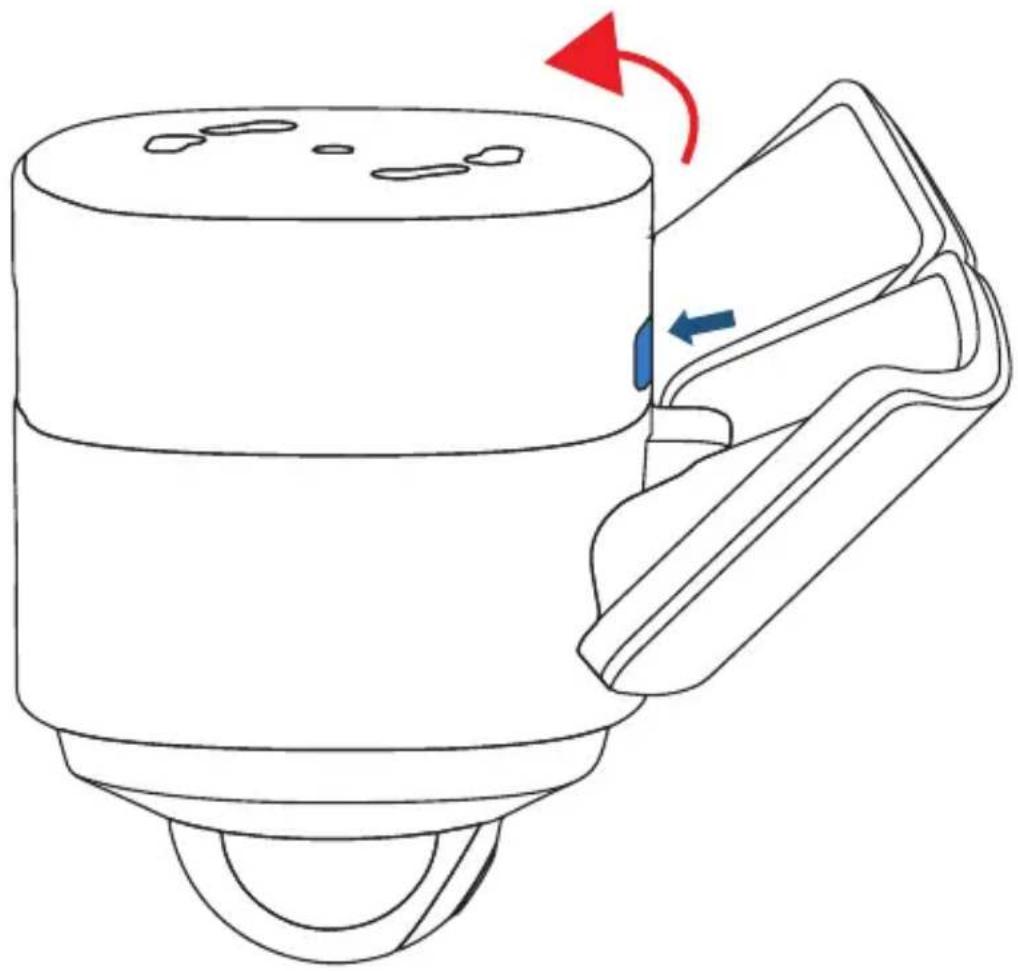

1. Appuyez sur le bouton pour ouvrir le support de montage.

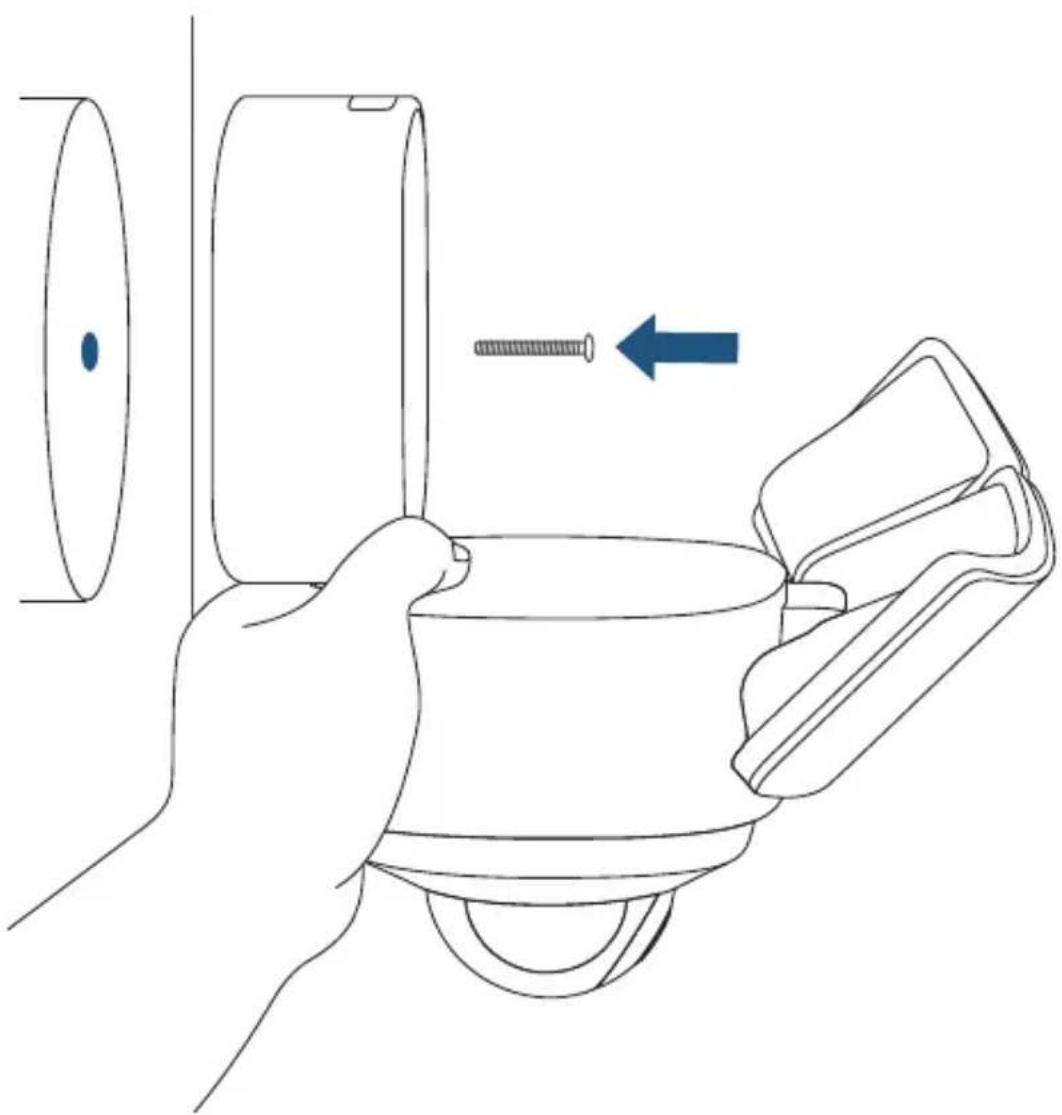

1. Tenez le support de montage, insérez la vis centrale dans l'espace prévu au centre du support de montage et vissez-la fermement. Utilisez le bouchon de la vis centrale pour la recouvrir et empêcher qu'elle ne rouille.

2. Couvrez la vis centrale avec le capuchon de vis centrale pour l'empêcher de rouiller.

La vue latérale vous permet d'aligner plus facilement les vis.

1. Ajustez l'angle comme indiqué dans la section « Réglage de l'angle d'éclairage » pour obtenir la meilleure vue.
2. Retirez l'étiquette et le film protecteur du projecteur.
3. Activez le disjoncteur principal de la maison.

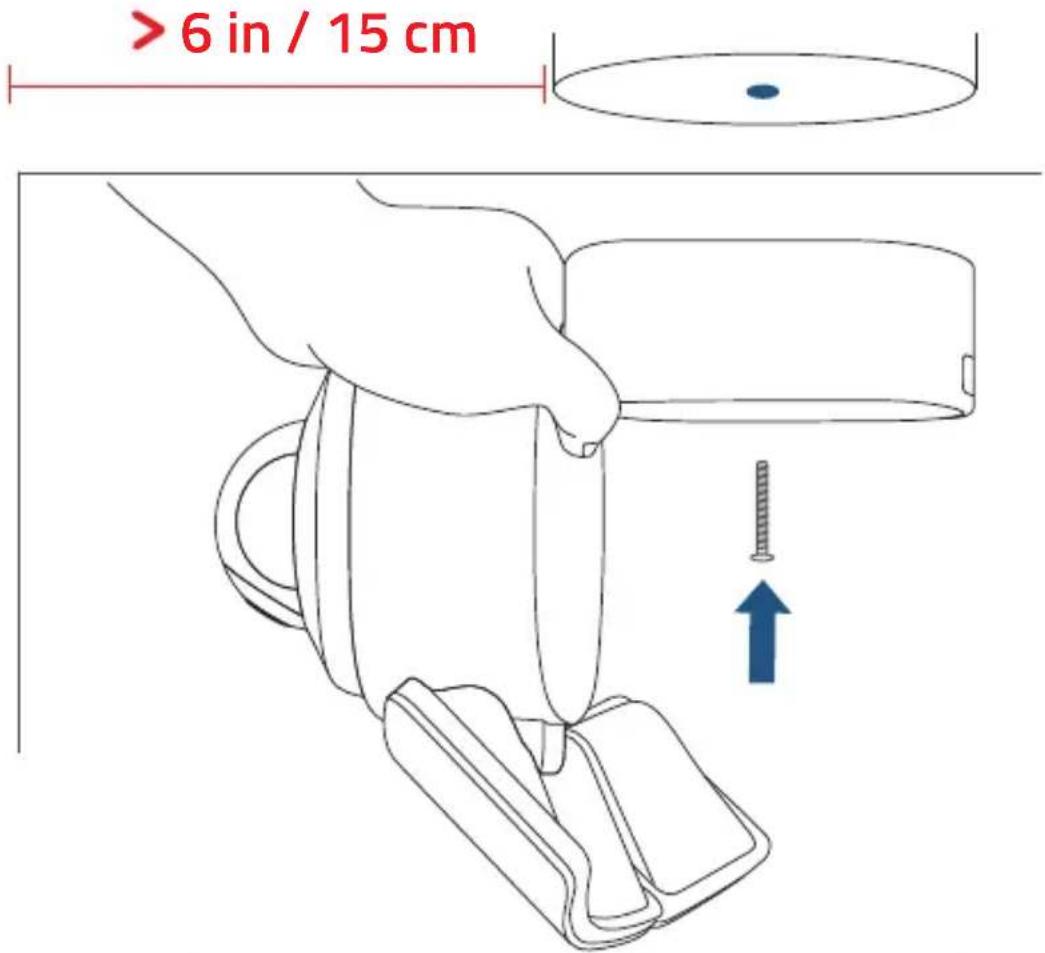

Montage de la caméra Floodlight au plafond

1. Suivez les étapes mentionnées dans la section « Montage de la caméra Floodlight sur un mur » pour choisir l'emplacement de montage et connecter les câbles.
2. Insérez la vis centrale dans l'espace prévu au centre du support de montage et vissez-la fermement.
3. Couvrez la vis centrale avec le capuchon de vis centrale pour l'empêcher de rouiller.

Assurez-vous de placer la caméra Floodlight à plus de 15 cm/6 pouces d'une paroi latérale.

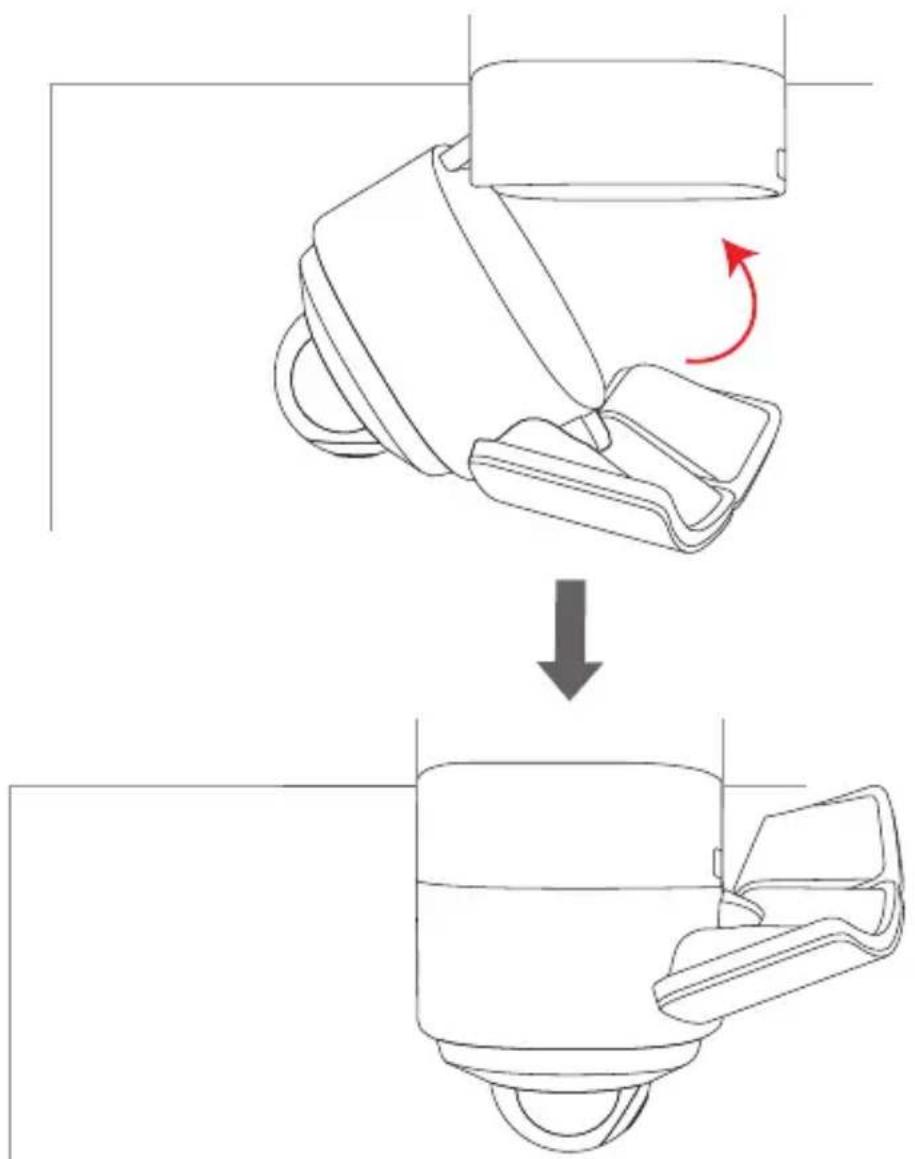

1. Fixez la caméra sur son support.

1. Ajustez l'angle comme indiqué dans la section « Réglage de l'angle d'éclairage » pour obtenir la meilleure vue.
2. Retirez l'étiquette et le film protecteur du projecteur.
3. Activez le disjoncteur principal de la maison.

Si la caméra Floodlight n'est pas allumée, désactivez le disjoncteur avant de vérifier son câblage.

Pour éviter tout risque d'électrocution, de blessure ou de mort, soyez toujours prudent lorsque vous travaillez avec l'électricité. Pensez à contacter un électricien professionnel si vous ne vous sentez pas à l'aise avec le câblage électrique.

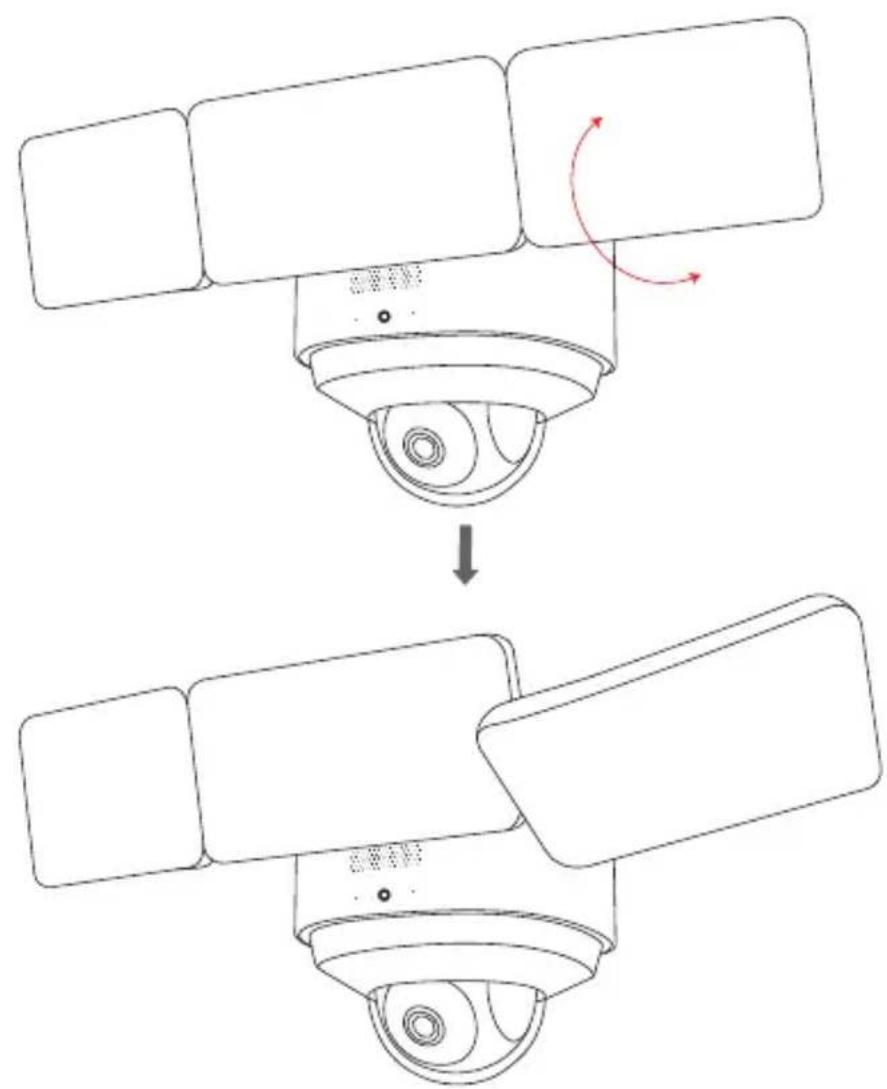

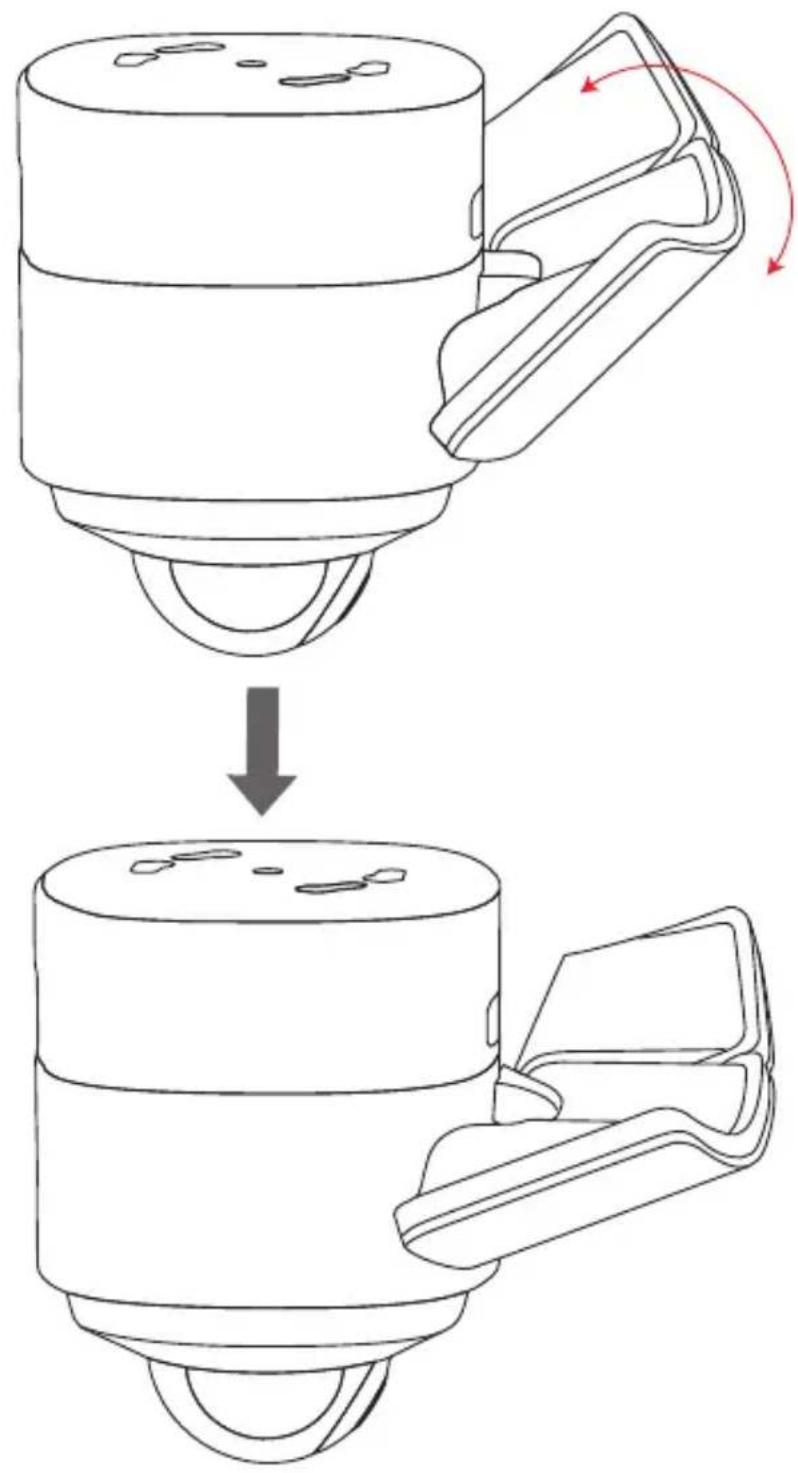

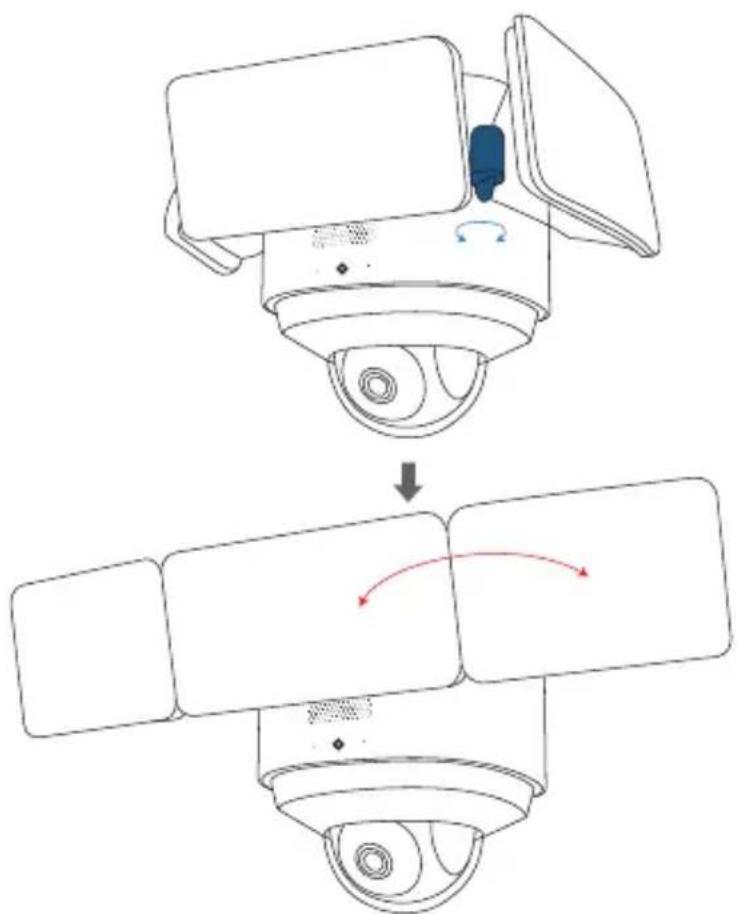

RÉGLAGE DE L'ANGLE D'ÉCLAIRAGE

1. Tournez les boutons dans le sens inverse des aiguilles d'une montre pour déployer le projecteur. Ajustez le projecteur horizontalement, puis serrez les boutons en les tournant dans le sens des aiguilles d'une montre.

1. Positionnez manuellement le projecteur au milieu.

1. Positionnez manuellement le projecteur sur le côté.

Pour vérifier si la caméra Floodlight fonctionne, vérifiez que le voyant LED est passé au blanc.

Pour le dépannage, consultez la section Aide de l'application eufy Security. Reportez-vous à la page correspondante de l'application pour connaître la signification des différents états du voyant LED.

AVIS

Ce produit est conforme aux exigences de la Communauté européenne en matière d'interférences radio.

Déclaration de conformité

Par la présente, Anker Innovations Limited déclare que cet appareil est conforme aux exigences essentielles et autres dispositions pertinentes de la directive 2014/53/UE. Pour la Déclaration de conformité, visitez le site Web https://uk.eufylife.com/

En raison du matériau utilisé pour le boîtier, ce produit doit être connecté uniquement à une interface USB version 2.0 ou ultérieure. Toute connexion à ce qui est considéré comme une alimentation USB est interdite.

N'utilisez pas l'appareil dans un environnement où la température est trop élevée ou trop basse, ne l'exposez jamais à un ensoleillement intense ou à un environnement trop humide.

La température idéale pour le produit et ses accessoires est comprise entre -20 °C et 60 °C.

Lors de la recharge de l'appareil, veuillez le placer dans un environnement présentant une température ambiante normale et une bonne ventilation.

Il est recommandé de recharger l'appareil dans un environnement dont la température est comprise entre 5 °C et 25 °C.

Informations relatives à l'exposition aux radiofréquences : le niveau d'exposition maximale autorisée (MPE) a été calculé sur la base d'une distance de 20 centimètres entre l'appareil et le corps. Pour assurer la conformité aux exigences en matière d'exposition aux radiofréquences, utilisez le produit de manière à maintenir une distance de 20 cm entre l'appareil et le corps.

ATTENTION : IL EXISTE UN RISQUE D'EXPLOSION SI LA BATTERIE EST REMPLACÉE PAR UN MODÈLE INAPPROPRIÉ. JETEZ LES BATTERIES USAGÉES CONFORMÉMENT AUX INSTRUCTIONS

Plage de fréquences de fonctionnement Wi-Fi : 2 412\~2 472 MHz pour l'UE ;

Puissance de sortie maximale Wi-Fi : 19.85 dBm (EIRP pour 2,4 G).

Plage de fréquences de fonctionnement Bluetooth : 2 402\~2 480 MHz ;

Puissance de sortie maximale Bluetooth : 4.81 dBm(EIRP).

Ce produit a été conçu et fabriqué avec des matériaux et composants de haute qualité, qui peuvent être recyclés et réutilisés.

Ce symbole signifie que le produit ne doit pas être jeté avec les déchets ménagers et qu'il doit être remis à un centre de collecte approprié à des fins de recyclage. Une élimination et un recyclage appropriés contribuent à protéger les ressources naturelles, la santé humaine et

l'environnement. Pour en savoir plus sur l'élimination et le recyclage de ce produit, contactez votre municipalité, le service d'élimination des déchets ou le magasin où vous avez acheté ce produit.
