zoopa 150 Turbo Force Back - Jouet radiocommandé ACME - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Jouet radiocommandé
Marque	Acme
Modèle	zoopa 150 Turbo Force Back
Dimensions (L x l x h)	Environ 30 x 15 x 10 cm
Poids	Environ 500 g
Alimentation du véhicule	4 piles LR6/AA (non fournies)
Alimentation de la télécommande	2 piles LR03/AAA (non fournies)
Fréquence radio	2,4 GHz
Portée maximale	Environ 30 mètres
Fonctions principales	Avant, arrière, turbo, direction gauche/droite
Vitesse maximale	Environ 15 km/h
Âge recommandé	À partir de 6 ans
Matière principale	Plastique ABS
Roues	4 roues en PVC avec amortisseurs
Piles incluses	Non
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec. Ne pas immerger dans l'eau.
Sécurité	Contient de petites pièces. Ne convient pas aux enfants de moins de 3 ans.
Pièces détachées et réparabilité	Pièces disponibles sur demande auprès d'Acme.
Garantie	2 ans

FOIRE AUX QUESTIONS - zoopa 150 Turbo Force Back ACME

Comment installer les piles dans le véhicule ?

Ouvrez le compartiment à piles situé sous le véhicule. Insérez 4 piles LR6/AA en respectant les polarités indiquées. Refermez le couvercle.

Comment installer les piles dans la télécommande ?

Ouvrez le compartiment à piles situé au dos de la télécommande. Insérez 2 piles LR03/AAA en respectant les polarités. Refermez le couvercle.

Mon véhicule ne répond pas à la télécommande, que faire ?

Vérifiez d'abord que les piles du véhicule et de la télécommande sont correctement installées et suffisamment chargées. Assurez-vous que l'interrupteur du véhicule est sur ON. Éloignez-vous d'autres sources radio et rapprochez-vous du véhicule.

Quelle est la portée maximale de la télécommande ?

La portée maximale est d'environ 30 mètres en champ libre. Les obstacles (murs, arbres) peuvent réduire cette distance.

Puis-je utiliser le véhicule sur l'herbe ou le sable ?

Le véhicule est conçu pour une utilisation sur surfaces planes et dures (asphalte, carrelage). L'herbe haute ou le sable peuvent endommager les moteurs et réduire les performances.

Comment nettoyer le véhicule après utilisation ?

Utilisez un chiffon doux et sec pour essuyer la poussière et la saleté. N'utilisez pas d'eau ni de produits chimiques. Rangez le véhicule dans un endroit sec.

Le véhicule est-il adapté aux enfants de moins de 6 ans ?

Non, il contient de petites pièces pouvant présenter un risque d'étouffement. L'âge recommandé est de 6 ans et plus.

Comment recharger ou remplacer les piles ?

Ce jouet utilise des piles non rechargeables. Remplacez-les par des piles neuves du même type. Ne mélangez pas piles neuves et usagées, ni différents types de piles.

Où puis-je acheter des pièces de rechange ?

Contactez le service client Acme ou consultez le site web officiel pour commander des pièces détachées (roues, antenne, etc.).

Comment activer la fonction turbo ?

Appuyez sur le bouton turbo de la télécommande (souvent marqué 'Turbo' ou avec un éclair) pendant que vous maintenez la direction avant. Relâchez pour revenir à la vitesse normale.

MODE D'EMPLOI zoopa 150 Turbo Force Back ACME

Manuel d'utilisation

Manuale

Manuel d'utilisation

A lire attentivement avant utilisation du zoopa 150

zoopa 150

Age recommandé: 8+ année

Utilisation:

Intérieur

Battery: 3,7V (1S) LiPo

Type de télécommande: 2,4 GHz

Vers.: 1.1

Conseils de sécurité

ATTENTION:

Il est indispensable de suivre les instructions ci-après afin d'éviter d'endommager votre caméra:

• NE PAS UTILISER LA CAMERA EN CONDITIONS PLUVIEUSES SI CELLE-CI N'EST PAS PROTEGEE
  • MAINTENIR A L'ECART DE L'HUMIDITE
  • N'UTILISER QUE LES ACCESSOIRES COMPATIBLES
  • NE PAS TENTER DE DEMONTER
  • AUCUN COMPOSANT INTERNE NE NECESSITE D'ENTRETIEN PARTICULIER
  • LES REPARATIONS NE DOIVENT ETRE FAITES QUE PAR LE PERSONNEL QUALIFIE

SERVICE & SUPPORT

ACME the game company GmbH Boikweg 24

Une mauvaise utilisation de la batterie peut être à l'origine d'explosion ou de fumées qui peuvent être nuisibles pour les biens et personnes.

Ne jamais charger une batterie LiPo endommagée.

Arrêter immédiatement la charge si la batterie LiPo devenait chaude ou se déformait.

la charge et le stockage de la batterie doivent se faire dans des pièces dont la température est comprise entre 10°C et 50°C. Ne jamais entreposer dans un endroit où la température est supérieure à 50°C.

Ne pas mettre en court circuit, risque d'incendie ou d'explosion !

Déclaration CE

Nous déclarons par la présente que ce produit est en règle avec les directives relatives aux normes 1999/5/EC.

Une copie de l'original de la déclaration de conformité est disponible sur simple demande à l'adresse suivante : [e-mail]

Les batteries en fin de vie doivent être collectées en vue d'être recyclées.

Vous devez pour cela vous rapprocher du centre de collecte le plus proche de chez vous.

WEEE Reg. Nr.: DE64989527

Informations relatives aux produits recyclables.

Le symbole ici présent sur le produit que vous venez d'acheter signifie que celui-ci contient des composants susceptibles d'être recyclés. Pour cette raison vous ne pouvez pas jeter ce produit avec vos déchets ménagers. Il est indispensable que vous preniez contact avec un centre de recyclages des déchets sensibles afin d'assurer le recyclage de ce produit.

ATTENTION!

Ne convient pas aux enfants de moins de 36 mois! Risque d'ingestion de petits éléments.

Please note!

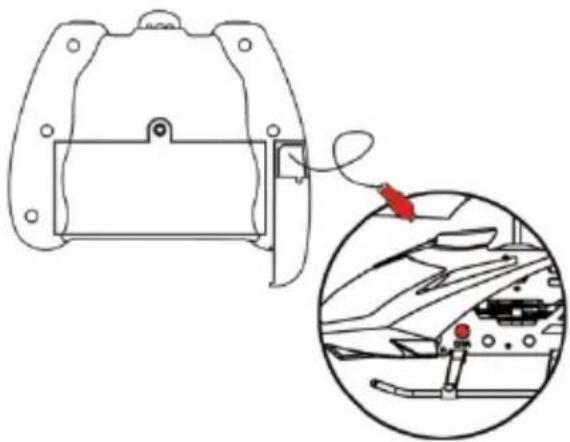

Charge de l'hélicoptère

L'hélicoptère se recharge à l'aide de la

Vous pouvez également charger avec un câble USB: Art. No.: AA0121

télécommande, via le cordon de charge.

Veillez à ce que l'hélicoptère et la télécommande soient en position OFF!

Connector le cordon de charge provenant de la télécommande au port CHA présent sur l'hélicoptère. A présent placer la télécommande en position "on".

La fonction de chargement est indiquée par la LED rouge et est terminé lorsque la LED change au vert. La durée moyenne de la charge est de 30 à 40 minutes. Nous vous informons que vous devez uniquement utiliser des piles salines pleines pour effectuer la charge de l'appareil.

En fonction de votre modèle le témoin de charge LED affichera une fois la charge terminée :

-zoopa 150 Force Back 2.4 GHz > LED orange

-zoopa 150 Greenhorn 2.4 GHz > LED verte

-zoopa 150 blu iz 2.4 GHz > LED bleu

-zoopa 150 red heat 2.4GHz > LED rouge

Si la charge se termine prématurément, cela signifie que les piles de la télécommande sont trop faibles.

Ne jamais utiliser de piles rechargeables. Elles pourraient endommager votre modèle. Vous devez utiliser des batteries AA X6 (Art. No.: ACME0036)!!!

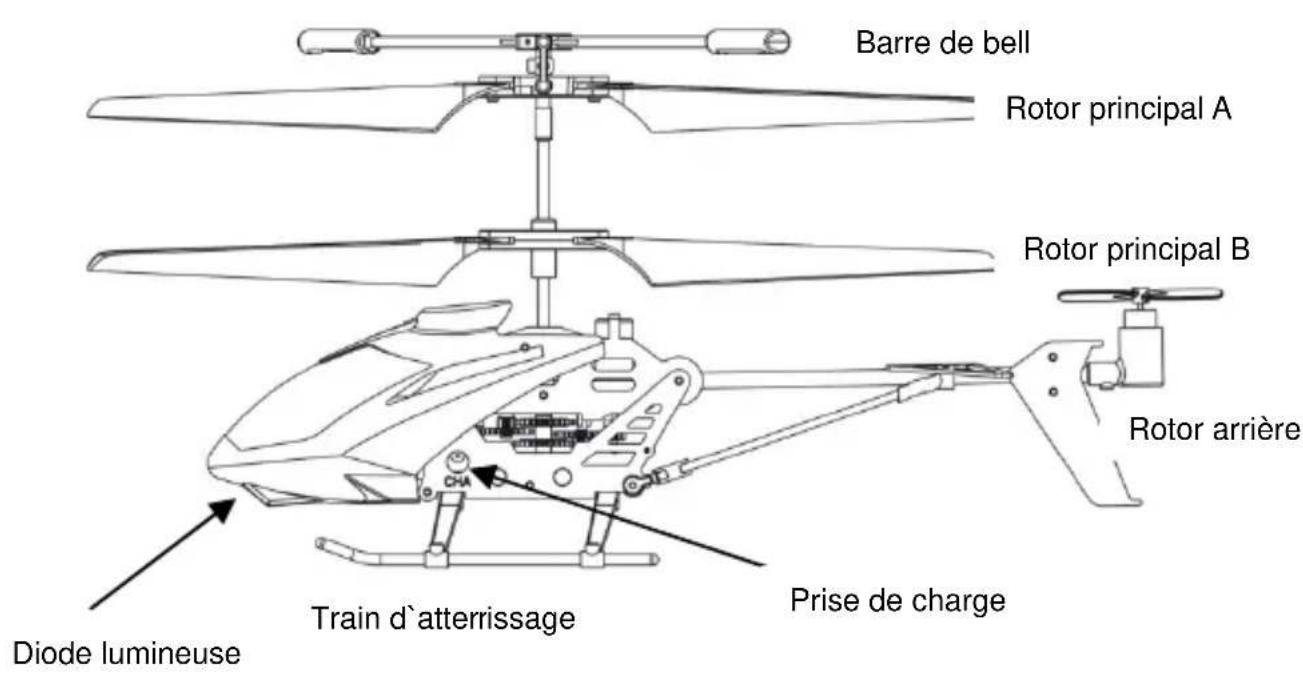

Mise en place

Placer l'hélicoptère sur une surface plane, le rotor arrière vers vous. Allumer l'hélicoptère. Assurez-vous qu'aucun obstacle ne va venir perturber votre périmètre de vol. A présent reculer d'au moins un mètre et placer a télécommande sous tension.

Synchronisation de l'hélicoptère et de l'émetteur

L'hélicoptère zoopa 150 est équipé d'un système automatique de synchronisation. Au cas où la synchronisation serait perdue, nous vous demandons de procéder comme suit :

1. Allumer l'hélicoptère, le témoin LED rouge va alors clignoter.
2. Maintenir enfoncer le bouton situé en haut à gauche de l'émetteur tout en allumant ce dernier.
   Maintenir le bouton enfoncer pendant encore environ cinq secondes. Le témoin LED de l'émetteur va alors devenir vert.
3. Le témoin LED de l'hélicoptère devient également fixe.
   Le modèle et l'émetteur sont à présent synchronisés, bon vol!

Vol

La portée de la télécommande est d'environ 10 mètres et vous pouvez faire évoluer jusqu'à

Eviter de choquer le modèle contre les murs ce qui pourrait causer des dommages irréparables à votre modèle. Nous vous conseillons de voler à une distance de 1 mètre.

Turbo:

En pressant le bouton (droit sur la partie avant de la télécommande) vous pouvez augmenter la vitesse du modèle. Le temps de vol sera alors moindre qu'en mode normal.

Trime/Réglage

Si l'hélicoptère tourne anormalement sur son axe, vous pouvez utiliser le trime situé à l'extrémité droite de la télécommande. .

Le trime présent à gauche de la télécommande, n'a aucune fonction.

Contrôle du modèle

L'accélérateur permet de contrôler l'altitude du modèle. Pour cela il est indispensable de manipuler se manche progressivement! Une fois que le modèle a atteint l'altitude optimale (d'un mètre par exemple) agissez de manière progressive sur le manche de l'accélérateur afin de gagner petit) petit de la hauteur. Si vous placez le manche de l'accélérateur vers l'arrière, l'hélicoptère va alors perdre de l'altitude.

Si vous poussez ou tirez sur le manche directionnel de droite, l'hélicoptère va se déplacer en avant et en arrière. Si vous dirigez le manche directionnel à gauche ou à droite, l'hélicoptère va alors tourner sur son axe dans un sens ou dans l'autre.

Nous vous rappelons que les informations de positionnement du modèle vous sont données de la vue du pilote. Cela signifie que lorsque le modèle est face à vous, le contrôle est inversé!

Problème d'utilisation

Erreur	Raison	Solution
L'hélicoptère ne réagit pas	La batterie n'est pas connectée	Vérifier la batterie
	La batterie est vide	Changer la batterie
	Le modèle n'a pas été initialisé	Reportez-vous à la procédure d'initialisation
L'hélicoptère tourne sur lui même, il ne peut pas	Le rotor supérieur est desserré.	Revissez les vis correspondantes.
prendre d'altitude.
L'hélicoptère n'arrive pas à prendre de la hauteur	La batterie est trop faible	Charger l'hélicoptère
	La batterie n'est pas chargée complètement	Remplacer les piles de la télécommande
L'hélicoptère ne réagit pas lorsque j'actionne la télécommande	Les piles de la télécommande sont trop faibles	Remplacer les piles de la télécommande
La portée n'est pas optimale	Les piles de la télécommande sont trop faibles.	Remplacer les piles de la télécommande
L'un des moteurs ne fonctionne plus	Les moteurs sont usés après 100 heures de vol	Remplacer les deux moteurs*
L'hélicoptère ne se recharge pas La portée n'est pas suffisante	Vous utilisez des piles rechargeables	N'utilisez que des piles AA

Vous devez immédiatement remplacer les pales de votre rotor en cas de dommage ! – Veillez à respecter le positionnement des pales lorsque vous procédez au remplacement! Un autocollant est présent sur les pales de chaque rotor ! Ne jamais remplacer les pales A par les pales B et inversement !

Vous devez immédiatement remplacer les pales de votre rotor en cas de dommage ! – Veillez à respecter le positionnement des pales lorsque vous procédez au remplacement! Un autocollant est présent sur les pales de chaque rotor ! Ne jamais remplacer les pales A par les pales B et inversement !

Entretien et remplacement de la batterie

Pour que la batterie de votre modèle puisse durer, nous vous recommandons de suivre ces conseils:

• Ne jamais ranger votre modèle si celui-ci n'est pas éteint. Vous devez toujours l'éteindre après chaque vol.
• Le modèle doit être rangé avec une capacité de batterie suffisante (min 85%)
• Entreposer à une température normale
• Si vous n'utilisez pas le modèle pendant un long moment, nous vous recommandons de recharger la batterie tous les trois mois.

Merci de suivre ces étapes pour ne pas endommager votre batterie

Comment échanger la batterie de mon modèle par une nouvelle batterie

1. Enlever le fuselage du modèle (2 ou 3 vis).
2. Couper les deux fils (rouge et noir) qui sont reliés à l'hélicoptère.
3. Dénuder le fil noir d'environ 7mm.
4. Dénuder le fil noir de la nouvelle batterie de 7mm.
5. Torsader alors les deux fils, puis replier l'un sur l'autre.
6. Enfiler alors la gaine thermo rétractable livrée puis utiliser la flamme d'un briquet pour réduire.
7. Veiller à ce qu'aucun fil ne dépasse une fois l'opération terminée.
8. Faire de même avec le fil rouge.

zoopa 150

Ersatzteile / Spare Parts / Pièces détachées / parti onderdelen

Art.No.:	Bezeichnung / Description / descrizione / beschrijving
AA0177 zoo	pa 150 ForceBack Fernbedienung 2.4GHz / Controller 2.4GHz
AA0178 zoo	pa 150 ForceBack Turbo 2.4GHz (nur / only / seulement / solo Helicopter)
AA0152	Landegestell / Landing Skids / Train d'atterrissage / carrello di atterraggio
AA0153 Ersatzblätter / Spare blades / Crash Kit / lame di ricambio
AA0154 Getriebesatz / GearSet
AA0156	Rotoreinheit A / Rotor unit A / unité de rotor A / rotore superiore A
AA0157 Heckfinne / Tail fin / Tube de queue / pinna di coda
AA0158 Heckstrebe + Leitwerk / Tail braces / coda coppia
AA0121	AirAce USB Ladekabel / AirAce USB Charging lead /Ricarica USB
FCHD43 Netzteil Adapter / Power adaptor / Adattatore di alimentazione 110-240V USB

Für Aufsteiger!!!

Jetzt im Handel!

Now in Stores!

Disponible en magasin!

Utilisation en extérieur
