zoopa Q420 Cruiser - Jouet radiocommandé ACME - Notice d'utilisation et mode d'emploi gratuit

Dimensions (L x l x H)	350 x 350 x 80 mm
Poids	Environ 106 g
Âge recommandé	10 ans et plus
Zone d'utilisation	Intérieur et extérieur
Type de batterie	LiPo 3,7 V
Fréquence de télécommande	2,4 GHz
Portée de la télécommande	Environ 80 m
Nombre de moteurs	4
Type de moteur	Brushless ou à balais (non précisé)
Temps de vol	Environ 8-10 minutes
Temps de charge	Environ 60 minutes
Caméra intégrée	Non précisé
Fonctions spéciales	Non précisé
Matériau du châssis	Plastique durable
Mode de contrôle	Radio télécommande

FOIRE AUX QUESTIONS - zoopa Q420 Cruiser ACME

Comment charger la batterie de l'ACME zoopa Q420 Cruiser ?

Pour charger la batterie, connectez le câble de charge fourni à la prise de charge de l'ACME zoopa Q420 Cruiser et branchez l'autre extrémité à une source d'alimentation USB. Assurez-vous que le voyant de charge s'allume pendant le chargement.

Pourquoi mon ACME zoopa Q420 Cruiser ne répond-il pas ?

Vérifiez que la batterie est complètement chargée et correctement installée. Assurez-vous également que la télécommande est allumée et que les piles sont en bon état.

Comment synchroniser la télécommande avec le véhicule ?

Allumez d'abord le véhicule, puis appuyez sur le bouton de synchronisation de la télécommande. Cela devrait établir la connexion entre la télécommande et le véhicule.

Que faire si le véhicule ne se déplace pas ?

Vérifiez que les roues ne sont pas bloquées et que le terrain est approprié. Assurez-vous également que la batterie est chargée et que la télécommande fonctionne correctement.

Comment nettoyer mon ACME zoopa Q420 Cruiser ?

Utilisez un chiffon doux et sec pour essuyer la surface du véhicule. Évitez d'utiliser de l'eau ou des produits chimiques qui pourraient endommager les composants électroniques.

Où puis-je trouver des pièces de rechange pour l'ACME zoopa Q420 Cruiser ?

Les pièces de rechange sont disponibles sur notre site officiel ou chez les revendeurs agréés. Contactez notre service client pour plus d'informations.

Quelle est la durée de vie de la batterie de l'ACME zoopa Q420 Cruiser ?

La durée de vie de la batterie dépend de l'utilisation, mais en moyenne, vous pouvez vous attendre à environ 15 à 20 minutes de temps de jeu par charge complète.

L'ACME zoopa Q420 Cruiser peut-il être utilisé à l'extérieur ?

Oui, l'ACME zoopa Q420 Cruiser est conçu pour être utilisé à l'extérieur, mais évitez les surfaces humides ou boueuses qui pourraient endommager le véhicule.

Que faire si le véhicule ne fonctionne pas correctement après une chute ?

Inspectez le véhicule pour détecter tout dommage visible. Si des pièces sont cassées ou si le véhicule ne fonctionne toujours pas, contactez le service client pour obtenir de l'aide.

Comment régler la vitesse du véhicule ?

Le véhicule est conçu pour fonctionner à une vitesse fixe. Si vous souhaitez un contrôle de vitesse, envisagez d'utiliser des accessoires ou des télécommandes compatibles.

MODE D'EMPLOI zoopa Q420 Cruiser ACME

Manuel d'utilisation

Technische Daten

Abmessungen:

Gewicht:

Altersempfehlung:

Einsatzbereich:

Akku:

Fernsteuerung:

Reichweite

350x350x80mm

ca. 106g

10+ Jahre

Indoor und Outdoor

3,7V

2,4

GHz

ca.

80

Vers.: 1.1

Manuel d'utilisation

A litre attentivement avant de débuter

zoopa QQ cruiser 420

Manuel d'utilisation

Caracteristiques techniques

Taille:

Poids:

Age Recommandé:

Champs d'utilisation:

Batterie:

Télécommande:

Portee:

350x350x80mm

106g

10 ans

intérieur et extérieur

3.7V LiPo;

2.4

GHz

approx.

80

metr

Vers.: 1.1

Conseils de sécurité

Avertissements:

Il est indispensable de suivre les instructions ci-après afin d'éviter d'endommager votreamera:

-NE PAS UTILISER LE PRODUIT EN CONDITIONS PLUVIEUSES.

-N'UTILISER QUE LES ACCESSOIRES COMPATIBLES

-NE PAS TENTER DE DEMONTER

-AUCUN COMPOSANT INTERNE NE NECCESSITE D'ENTRETIEN PARTICULIER

-LES REPARATIONS NE DOIVENT ETRE FAITES QUE PAR LE PERSONNEL QUALIFIE.

SERVICE & SUPPORT

ACME the game company GmbH Boikweg 24

33129 Delbruck

Allemagne

Tel: [phone]

[e-mail]

ou

http://www.ACME-online.de

Conseils de sécurité

Risque d'incendie ou d'explosion en cas de mauvais branchement de la batterie.

Voudevez tousjours surveiller votre batterie LiPo lorsqu'elle est en charge.

Ne pas charger la batterie si vous remarquez que celle-ci est deformée ou gonflée!

ChargerVote batterie LiPo dans un endroit entre 15 et 25^

Ne pas exposer à une température supérieure à 50^ .

Ne pasmettre en court-circuit,ne pasjeter dans le feu!

N'utiliser que la batterie d'origine.

-Toujours utiliser la batterie LiPo d'origine
-Ne pas utiliser en cas de déformation, décoloration ou autre phénomène de déformation
- Conserver la batterie entre 15^ et 25^ dans un endroit sec à l'abri de la lumière. La capacité de stockage doit être d'au moins 75%
-Conserver en dehors de la portée des enfants et des animaux
-Tenir a l'ecart du feu, de toute source de chaleur ou tout autre element qui pourrait etre a l'origine d'un court-circuit
N'utilise que le chargeur d'origine que vous positionnerez pour la charge sur une surface ignifugée
-Ne pas tenter de modifier la composition de la batterie et ne pas tenter de l'ouvrir.
-Une utilisation impropre de la batterie pourrait etre nefaste pour la santé
-Vous devez rapporter la batterie en fin de vie dans un centre de valorisation des déchets
-Ne pas utiliser la batterie de manière trop intensive et laisser la repose entre chaque cycle de charge et décharge

Déclaration CE

Nous déclarons par la présente que ce produit est en règle avec les directives relatives aux normes 2004/108/EC.

Une copie de l'original de la déclaration de conformité est disponible sur simple demande à

l'adresse suivante : [e-mail]

Les batteries en fin de vie doivent être collectées en vue d'être recyclées.

Vous nevez pour cela vous rapprocher du centre de collecte le plus proche de chez vous.

WEEE Reg. Nr.: DE64989527

Informations relatives aux produits recyclables.

Le symbole ici produit sur le produit que vous venez d'acheter signifie que celui-ci contient des composants susceptibles d'être recyclés. Pour cette raison vous ne pouvez pas jeter ce produit avec vos déchets menagers. Il est indispensable que vous preniez contact avec un centre de recyclages des déchets sensibles afin d'assurer le recyclage de ce produit.

ATTENTION!

Risque d'etouffement - Ne convient pas aux enfants de moins de 3 ans!!!

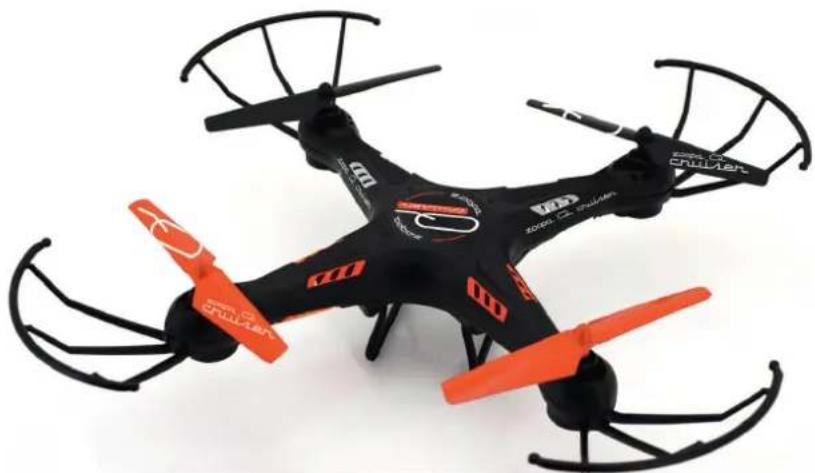

Contenu de la boite

Assurez-vous que votre produit est complat avant la première utilisation!

1x Quadrocepte zoopa Q420 cruiser

1x Telecommande 2.4GHz

1x Cordon de charge USB

1x FlyCamOne Nano HD (integree)

1x Accu LiPo 600mAh 3.7V

1x Lecteur de carte USB

4x Protection rotor

4x Helices de rechange

2x Train d'atterissage

Pour utiliser votre modèle 6 piles AA et une carte SD sont nécessaires.

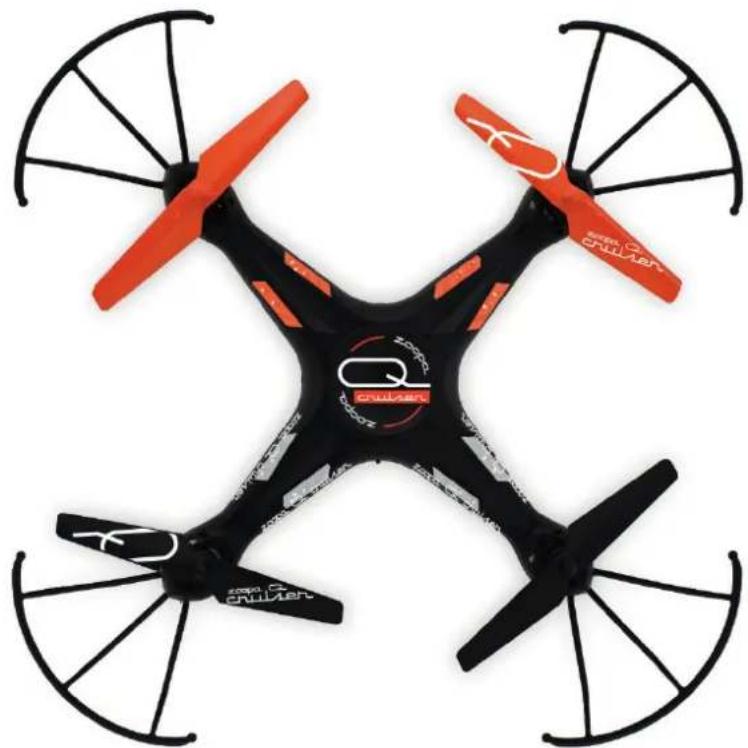

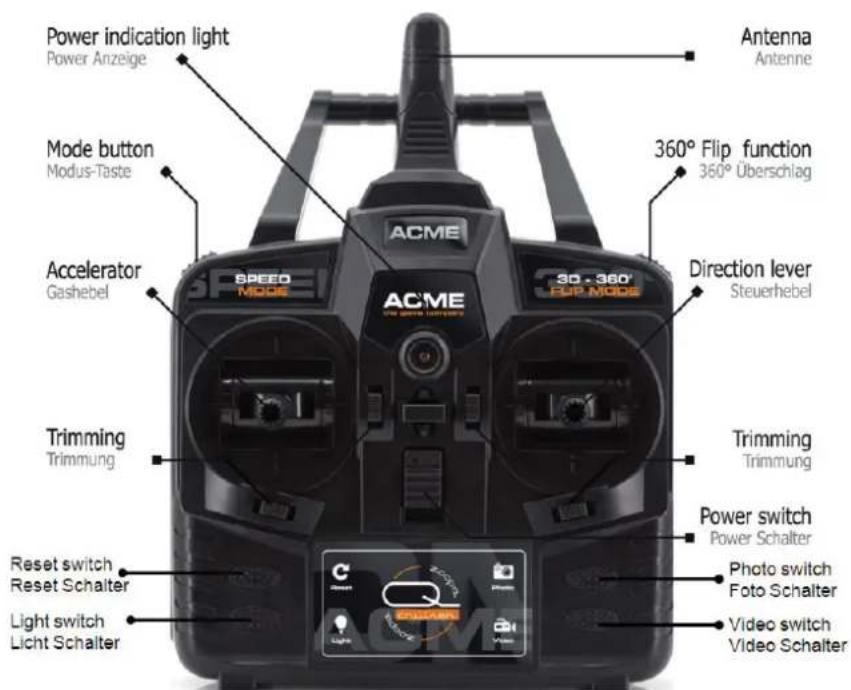

Réglages et fonctions

En appuyant sur le bouton « reset », tous les réglages de la télécommande seront effacés. Pour ajuster le vol de votre modèle, nous vous conseillons d'utiliser le bouton des trimes qui permet de corriger l'attitude du modele une fois qu'il a décollé.

Note importante!

Ne pas voter en presence de personnes ou d'animaux pouvant etre des obstacles !

Ne pas VOLER en cas de vent fort ou de mauvais temps

Assurez-vous d'avoir l'autorisation de voler dans la zone souhaitation!

Premières étapes et informations

Lire attentivement le manuel.

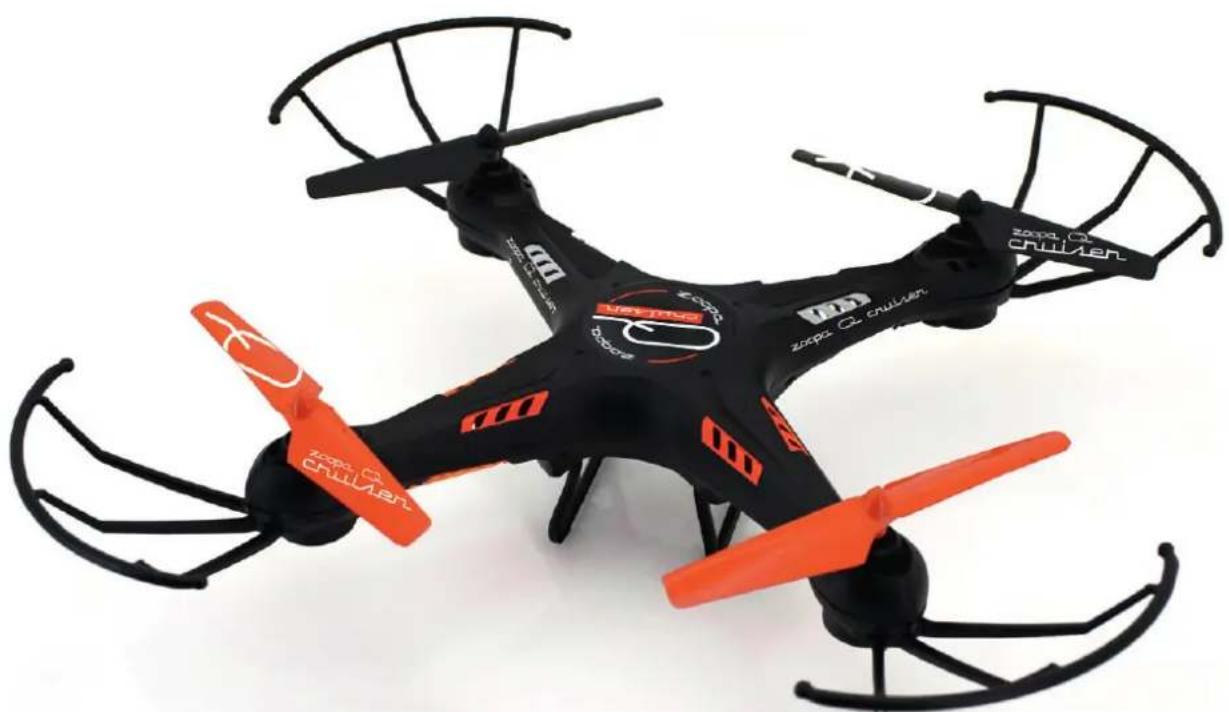

Le zoopa Q 420 cruiser est un modele RTF pret a voler (Ready-to-Fly).

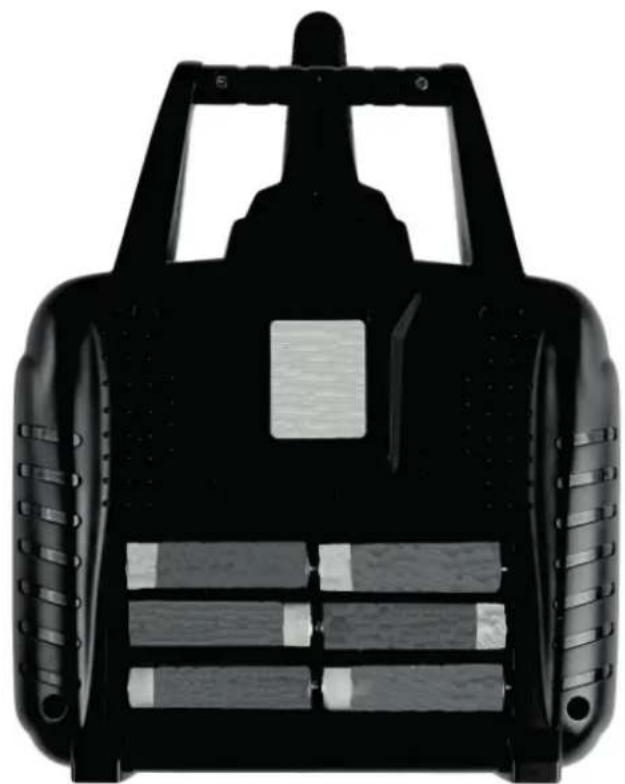

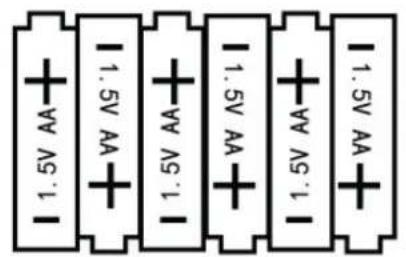

Afin de proceder à sa mise en marche, vous aurez besoin de 6 piles 1.5V AA pour la télécommande.

Battery Cover

6 1.5V AA Batteries

ACME the game company GmbH ne pourra être tenues comme responsable en cas de violation de la vie privée, de dommages causés aux biens et aux personnes par le cadre.

Merci de suivre les instructions de ce manuel afin de vous assurer une utilisation sans encombre.

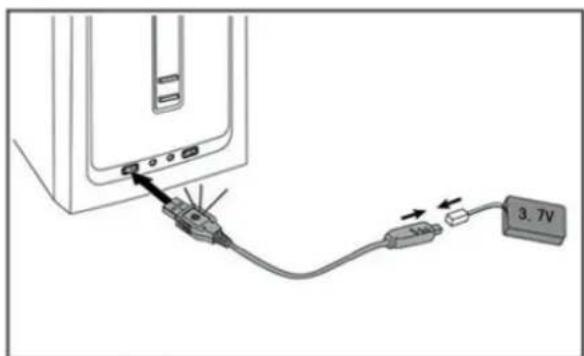

Charge de la batterie

Voussoupiezcharge la batterie LiPo avec le cordon de charge livre d'origine.

Connector le chargeur à un port USB / à un adaptateur USB-secateur.

Connector alors la batterie LiPo au chargeur. Vérifier que la polarité et bien correcte et que les deux connecteurs sont correctement fixée. Le témoin du cordon de charge va s'allumer en rouge.

La charge dure entre 60 et 80 minutes. Une fois la charge terminée, le cordon de charge s'eteindra.

N'utiliser que les batteries d'origine pour faire voler votre modèle. Celles d'autres fabricants ouraient avoir une polarité différente! Nous vous recommendons également l'adaptateur USB (Art. No. FCHD43)

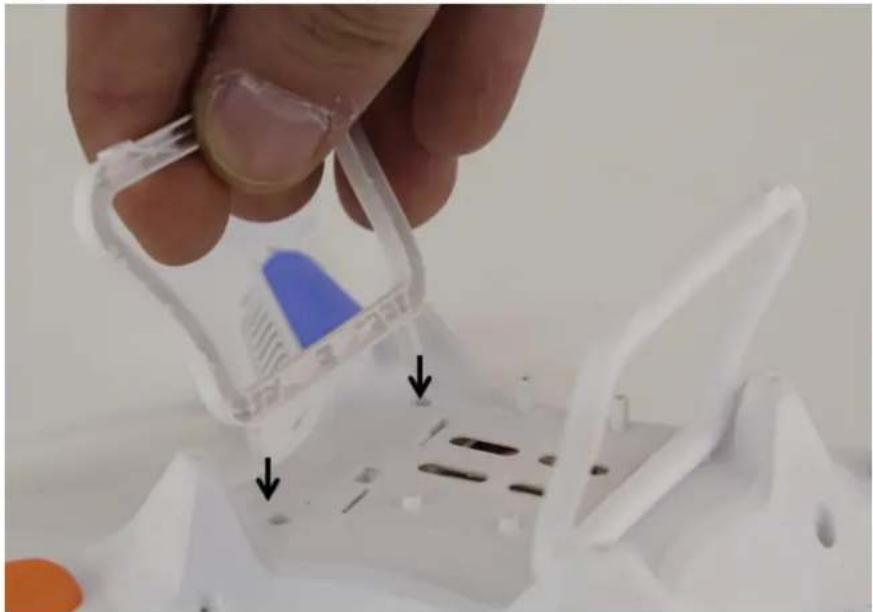

Montage du train d'atterrissage et des protections des rotors

Quelques étapes sont nécessaires avant le premier vol de votre modele.

Commi illustré ci-après vous devez dans un premier temps placer les deux jambes du train d'atterrisage dans les encoches situées en dessous du zoopa Q 420.

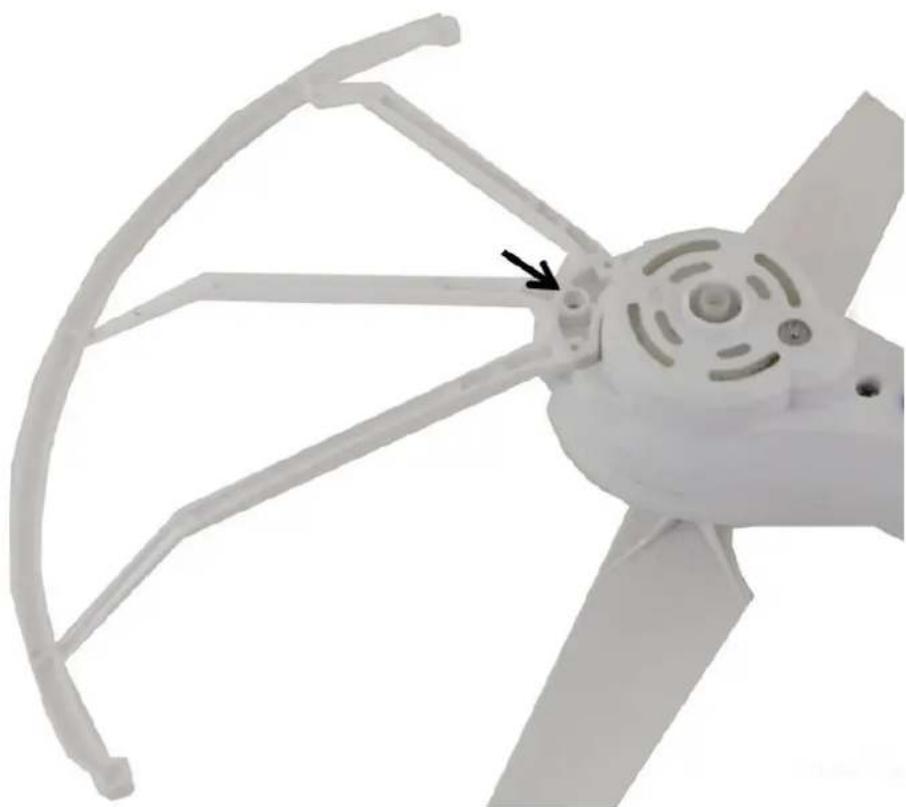

Pour monter les protections des rotors, vous devez proceder comme suit :

-Enlever la vis située sur la face arrière de chaque bras du modele

-Positionne la protection sur chaque rotor comme illustré ci-après

-Revisser la vis afin de sécuriser l'ensemble

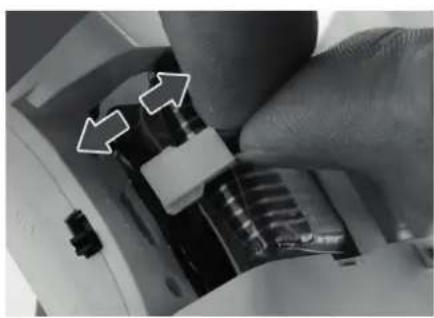

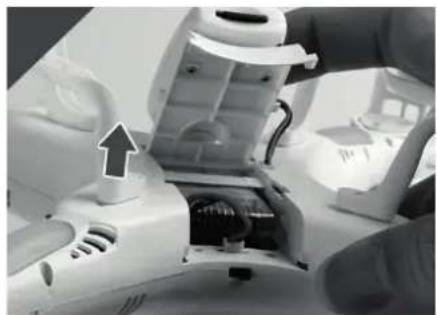

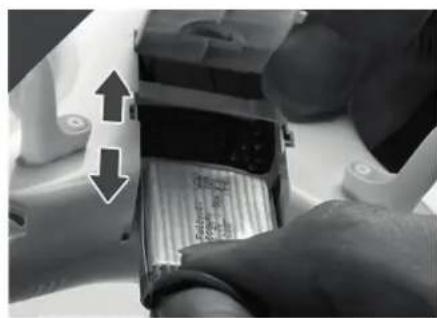

Mise en place de la batterie

Une fois la batterie chargee vous devez la positionner dans son logement situé en dessous du modele. Vérifier la polarité avant de connecter la batterie!

Fermer le logement. Placer le manche de l'accéléateur en position basse. Allumer à présent le modele puis la télécommande. Actionner le manche de l'accéléateur en effectuant un déplacement haut bas de celui-ci. Le laisser en bas.

Après le vol, vous devez d'abord éteindre le modele, puis la télécommande.

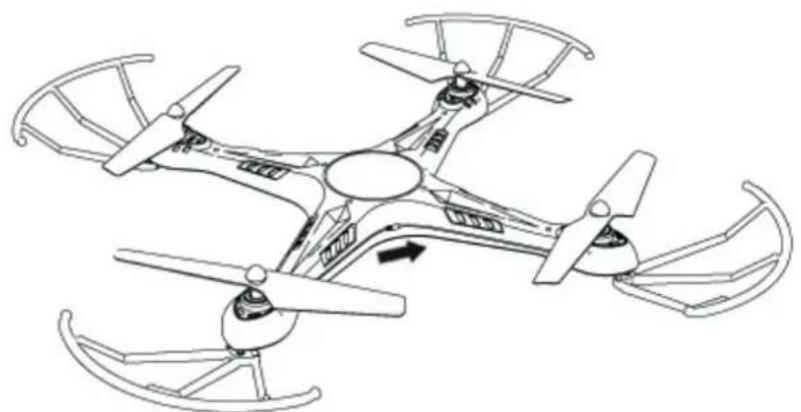

L'interrupteur On/Off est situé sur l'arrière du modele entre les deux rotors.

Le contrôle et le modele sont déjà synchronisés.

Néanmoins, il se peut que vous deviez synchroniser à nouveau l'un et l'autre. Pour cela, allumer à présent le modele et maintainir enforcé le bouton supérieur gauche de l'émetteur lors de la mise sous tension de celui-ci. Actionner le manche de l'accéléateur en effectuant un déplacement haut bas de celui-ci. Le modele est pré à volerMAINANT.

Mode début et mode avancé

Voussouspuezchoisirentelmodede pilotagedebutantou mode de pilotage avancé.

En mode débutant, le modele se déplace avec une vitesse plus lente et il est moins reactif aux commandes. Les deux autres possibilités du mode avancé, rendent le modele plus vif/rapide pour une évolution plus précise.

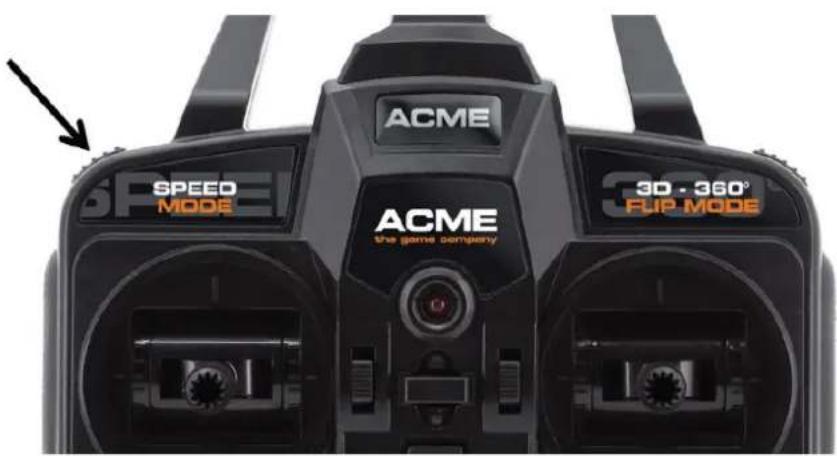

Le changement de mode s'effectue avec l'interrupteur situé en haut à gauche de l'émetteur lorsque celui-ci est déjà sous tension.

Un signal sonore va alors confirmer votre sélection. Chaque mode possède un signal sonore spécifique que vous identifiriez au fil de l'utilisation de votre modèle.

1 - Débutant (Débattement à 60% / puissance moteur)
2 - Débutant plus (Débattement à 70% / puissance moteur)
3 - Avance (Débattement 80% / puissance moteur)
4 - Professionnel (Débattement 100% / puissance moteur)

Premier vol

Avant de débuter votre premier vol, assurez-vous que vous vous situez dans une zone à l'écart d'animaux ou de personnes.

Conserver une zone libre autour de vous d'au moins 3x3 metres !

Placer le zoopa Q420 cruiser sur une surface plate.

Les hélices orange sont celles des rotors avant. L'arrête du modele est équipé pour sa part d'hélices de couleur noir.

Pousser delicatement le manche des gas vers le haut.

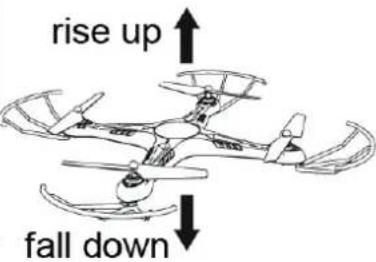

Haut / Bas

Pousser le manche des gaz (gauche) vers le haut pour que le modele prenne de l'altitude. A I'inverse, si vous tirez sur le manche des gaz, le modele va perdre de l'altitude.

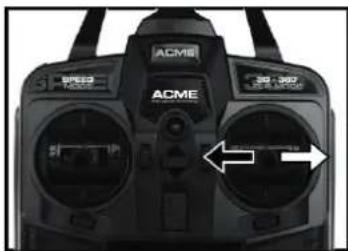

Droite / Gauche

Agir (de gauche à droite) sur le manche de contrôle (droite) pour que le modele s'incline à gauche ou à droite.

Rotation

Agir sur le manche de gauche (de gauche à droite) ppour que le modele effectue une rotation sur son axe.

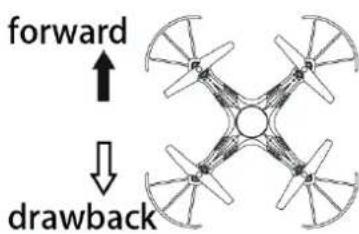

Avant / Arrière

Agir (d'avant en arrêté) sur le manche de contrôle (droite) pour que le modele avance ou recule.

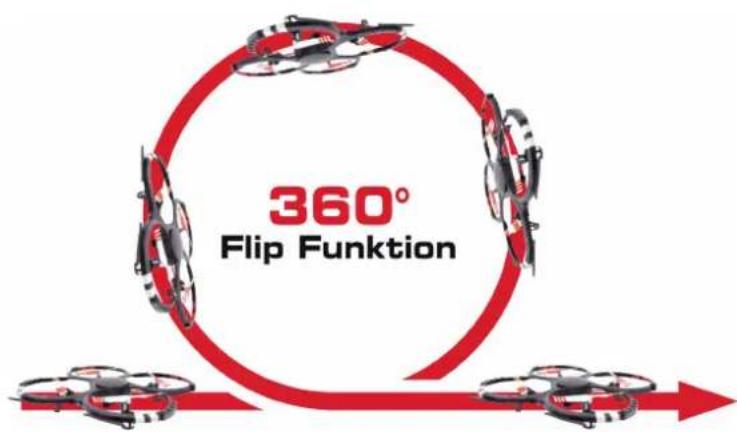

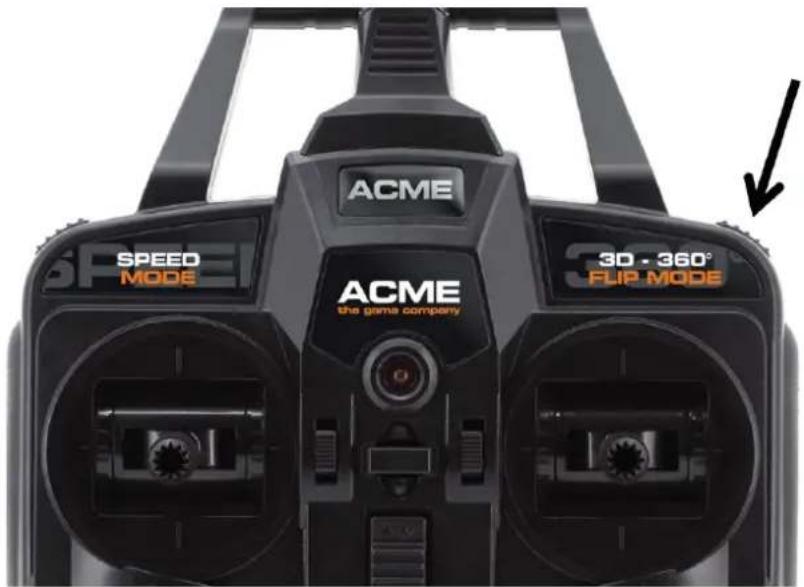

Fonction Flip 360^

Pour réaliser un 360^ , you've bez appuyer sur le bouton situé en haut a droite de I'emetteur.

Vous pourrait alors réaliser un flip sans avoir aucune autre manipulation à effectuer. Assurez-vous d'avoir assez d'espace pour réaliser cette figure.

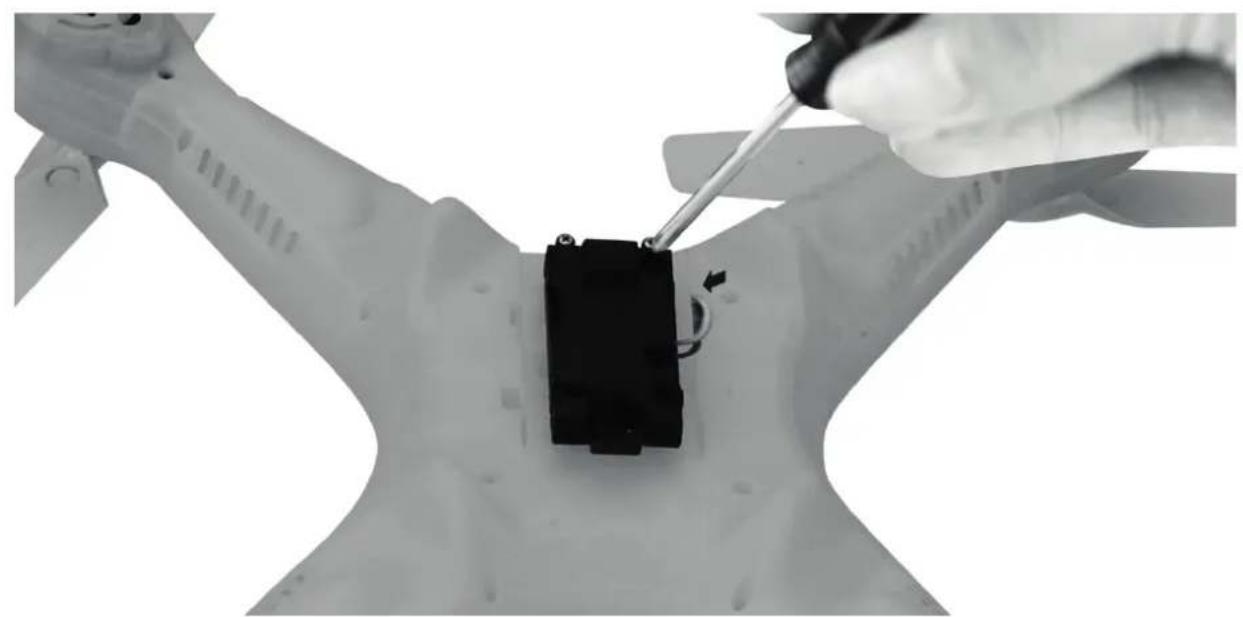

Caméra

Enregistrement Video et photo

1. Insérer une carte SD de capacité de max 8GB dans le lecteur de carte. Assurez-vous que celle-ci soit correctement insérée.
2. Appuyer sur le bouton de déclenchement (photo ou video) situé sur l'émetteur afin de début l'enregistrement. En mode video, vous pouze également arreter l'enregistrement en appuyant de nouveau sur le bouton de déclenchement.
3. Eteindre le quadroceptre. Enlever la carte SD située dans le lecteur de carte USB. Récuperer la carte SD et la lire sur votre ordinateur via un port SD. Avant de dire le fichier, vous doivent le copier/coller sur votre bureau. NOus vous recommendons d'utiliser VLC media player afin de visionner le fichier.

Entretien de la batterie

Pour assurer une longue vie à votre batterie nous vous recommendons de suivre ces coneils :

• Ne jamais stocker le modele en position marche, toujours le placer sur „off“ une fois que vous avez terminé de l'utiliser.
• Conserver le modele avec la batterie chargée à minimum 85%
• Déconnecter la batterie du modele
• Conserver à température ambiente
  -Lorsque you n'utilisez pas le modele, la batterie doit etre chargée tous les trois mois

Si vous ne respectez pas ces étapes, la batterie de votre modele pourrait etre endommagée.

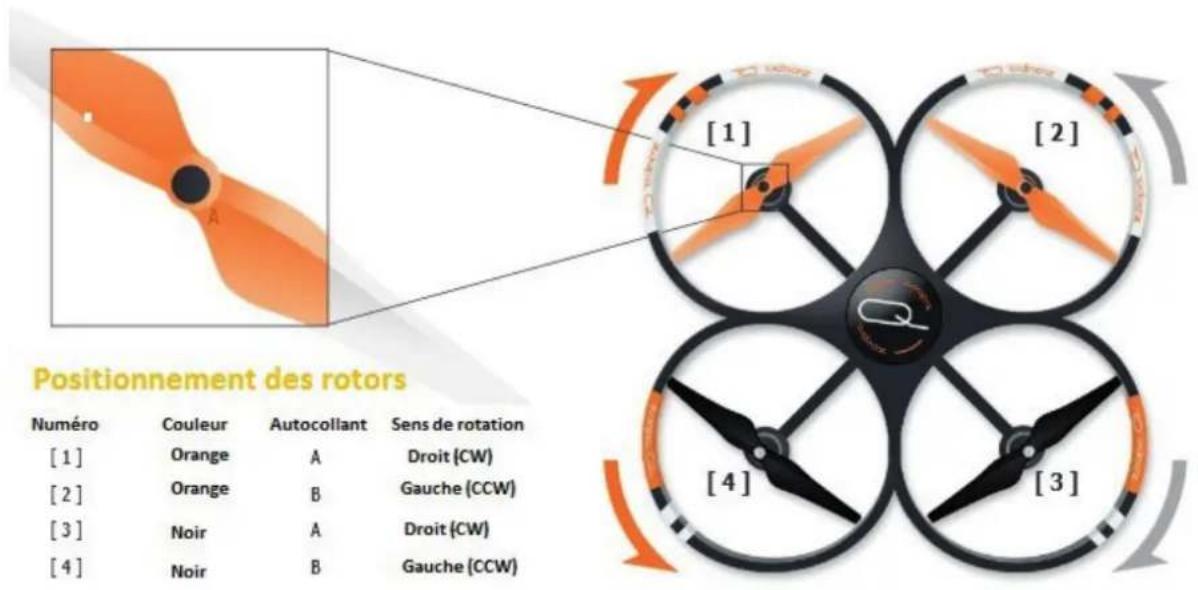

Remplacement des rotors

Il vous est possible de remplacer les rotors très facilement.

Enlever le cache situé au milieu de chaque rotor et dévisser la vis correspondante en utilisant le tournweis adapté. Retirer alors le rotor de son axe. Vous pouvez à présent remplacer celui-ci en vous assurant d'utiliser un rotor identique (suivre les marques de repérage de chaque rotor).

Pour vous assurer un vol optimal, vous doivent visualiser avant le premier vol la façon dont sont assemblés les rotors ainsi que le sens de direction. Le positionnement de l'autocollant peut varier. (avec dette A ou B) et se situer sur le dessus ou sur le dessous du modele.

Problèmes d'utilisation

Problème	Source	Solution
Le modele ne réagit pas correctement	Les piles de la telécommande sont mal mises.	Vérifier les piles
	Les piles sont vides.	Changer les piles
	La batterie du modele ideest	Recharger la batterie
Le modele fait des bruits étranges	Les hélices ou les pignons sont endommagés	Vérifier ces deux elements et si besoin procéder au remplacement
La telécommande ne se synchronise pas avec le modele	Batterie faible	Recharger la batterie
	Les piles de la telécommande ne sont pas installées	Changer les piles
	La batterie est défectueuse	La batterie doit être changée
	Le modele est hors de portée
Les performances de vol sont réduites	Les moteurs ont perdu de leur efficacité	Vérifier les moteurs et si besoin changez les.

N'hésitez pas à nous contacter si vous avez des problèmes qui ne sont pas évoqués dans cette section! Pour cela, consulter la rubrique "Service & Support" de notre site internet.

Accessoires et Pièces

Art. No. Articles

ZQ0420-A zoopa Q 420 cruiser Fuselage

ZQ0420-B zoopa Q 420 cruiser batterie LiPo 3.7V 600mAh

ZQ0420-C zoopa Q 420 cruiser Kit Rotor

ZQ0420-D zoopa Q 420 cruiser Protection rotor

ZQ0420-E zoopa Q 420 cruiser Cordon USB

FC2470 Caméra FlyCamOne nano 720p

FCHD43 Adaptateur USB / secteur

Garantie

Le consommateur sans enguagé aucune action susceptible d'être préjudiciable au vendeur à le droit à une garantie de son produit conformément aux conditions ci-après énonnées :

»Un produit neuf qui durant un-delai de 24 mois à partir de la date d'achat,présenterait des defaults de conception ou de fabrication, ACME the game company assume un support durant toute la période. Echange ou réparation à titre gratuite. Les pieces d'usure (battery, moteurs, etc.), bénéficient d'une garantie de 3 mois maximum.

"La garantie ne s'applique pas si le produit a fait l'objet d'une utilisation non conforme aux instructions enconnecées dans cette notice.
" La garantie ne peut etre allongee et ce meme si le vendeur propose une extension.
" Les produits ou composants qui seraient returnés à la société ACME the game company deviendraient alors sa propriété.
"La société ACME the game company se reserve le droit de facturer au client toute réparation qui pourrait dépasser le cadre de la garantie. Le client sera préalablement informé.

Les dommages qui résultat d'une influence méchanique ne sont pas couvert par la garantie.
