BEDIENUNGSANLEITUNG zoopa Q420 Cruiser ACME

Bitte vor Inbetriebnahme sorgfälliglesen!

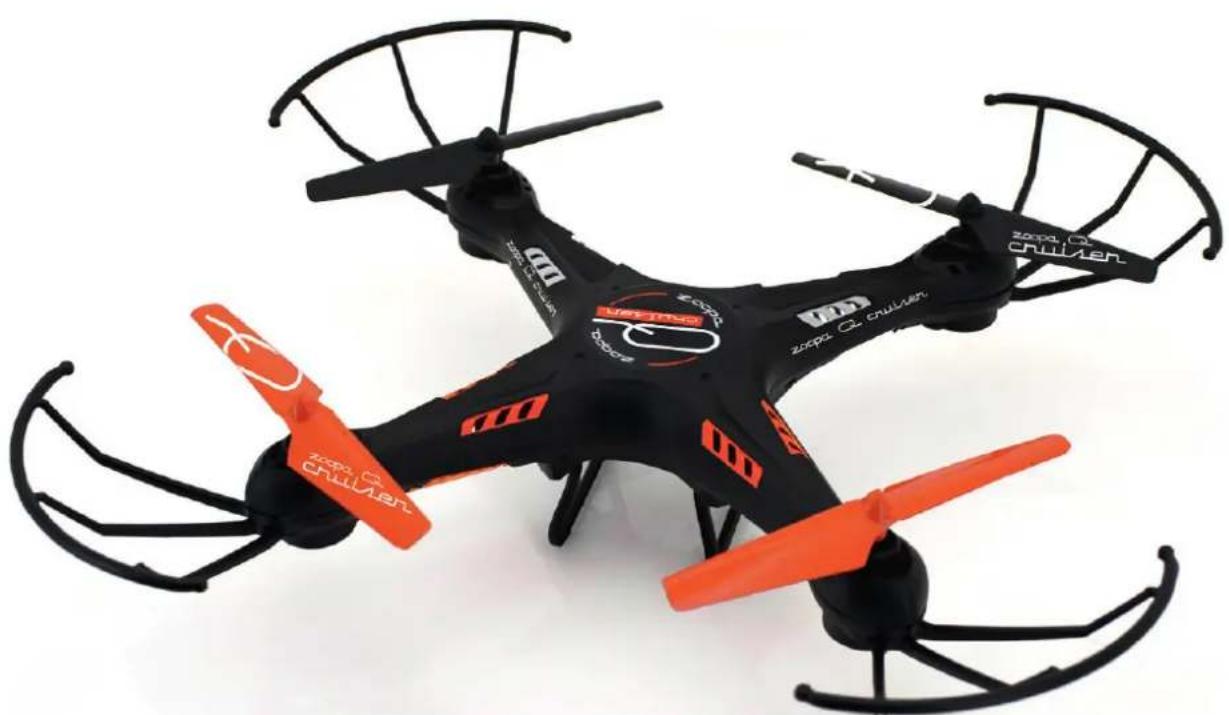

Zoopa QCruiR 420

Anleitung

Manual

BEACHTEN SIE FOLGENDE HINWEISE, UM STROMSCHLAGE ODER SCHÄDEN AM PRODUKT AUSZUSCHLIESSEN:

• VERWENDEN SIE AUSSCHLIESSLICH EMPFOHLENE ZUBEHÖRTEILE
• DEMONTIEREN SIE NICT DAS MODELL
  -IM INNERN BEFINDEN SICH KEINE TEILE, DIE VOM BENUTZER GEWARTET

WERDEN KONNEN.

LASSEN SIE WARTUNGSARBEITEN VON

QUALIFIZIEREN KUNDENDIENST-MITARBEITERN DURCHFÜHREN

SERVICE & SUPPORT

ACME the game company GmbH Boikweg 24

33129 Delbruck Germany

Tel: [phone]

[e-mail] oder

http://www.ACME-online.de

Sicherheitshinweis für den LiPo-Akku und Ladevorgang

Wenn ein Akku nicht ordnungsgemäß angeschlossen wird, besteht Feuer- und Explosionsgefahr.

Laden Sie LiPo Akkus nur unter Aufsicht.

Unterbrechen Sie den Ladevorgang sollens sich der LiPo-Akku aufblahren oder verformen! Lagern Sie LiPo-Akkus bei 15 - 25^

Vermeiden Sie die Erhitzung des verwendeten Akkus bei Entladung über 50^

Nicht kurzschliessen, nicht ins Feuer werfen!

Verwenden Sie stets Original-Akkus.

• Verwenden Sie nur den originalen LiPo-Akku
• Wenn sich der Akku verformt, verfürbt oder weich wird, damit dieser nicht mehr verwendet werden.
  Lagern Sie den Akku bei Temperatures zwischen 15^ und 25^ an trockenen und dunkeln Orten. Der Ladezustand muss min. 75% betragen
• Unzugänglich für Kinder und Tiere lagern
  Fernhalten von Feuer, Wasser, Wärmequellen und Fremdstoffe die einen Kurzschluss verursachen konnen
• Nur das Original Ladegerät verwenden und verwenden Sie eine feuerfeste Unterlage
• Jegliche mechanische Belastung vermeiden und nicht öffnen
  NIE KURZSCHLIESSEN
• Sollten Gase oder Flüssigkeiten aus dem Akku austreten, darüber Sie nicht mit dem Akku in Kontakt kommt
  Jeder unsachgemäß Gebrauch kann zu gesundheitlichen Problemen führen
• Entsorgen Sie verbrauchte Akkus sach- und fachgerecht
• Der Akku darf nicht tiefent laden werden

CE Deklaration

Hiermit erklären wir, dass these Modell den grundlegenden Anforderungen und den anderen relevanten Vorschriften der Richtlinie 1999/5/EG entspricht. Eine Kopie der Konformitätserklärung kann unter der oben genannten Adresse angefordert werden.

Dieses Produkt wird mit einem LiPo Akku betrieben. Bringen Sie verbrauchte Akkus zu einer davon vorgesehenen Sammelstelle.

WEEE Reg. Nr.: DE64989527

Benutzerinformation zur Entsorgung von elektrischen und elektronischen Geräten

Entspruchend der Firmengrundsätze der ACME the game company GmbH wurden hochwertige wiederverwertbare Komponenten in thisem Produkt verbaut. Dieses Symbol auf Produkten und/oder Begleitdekumenten beschagt, dass das Produkt am Ende der Lebensdauer getrennt vom Hausmüll entsorgt werden muss.

Bringen Sie diese Produkte, auch den Akku, zur ordnungsgemänen und umweltfreundlichen Entsorgung zu ihrer{nachsten Sammelstelle (bzw. Recyclinghof).

Nicht geeignet für Kinder unter 3 Jahren! Enthält verschluckbare Kleinteile! Empfohlen ab 10 Jahren!

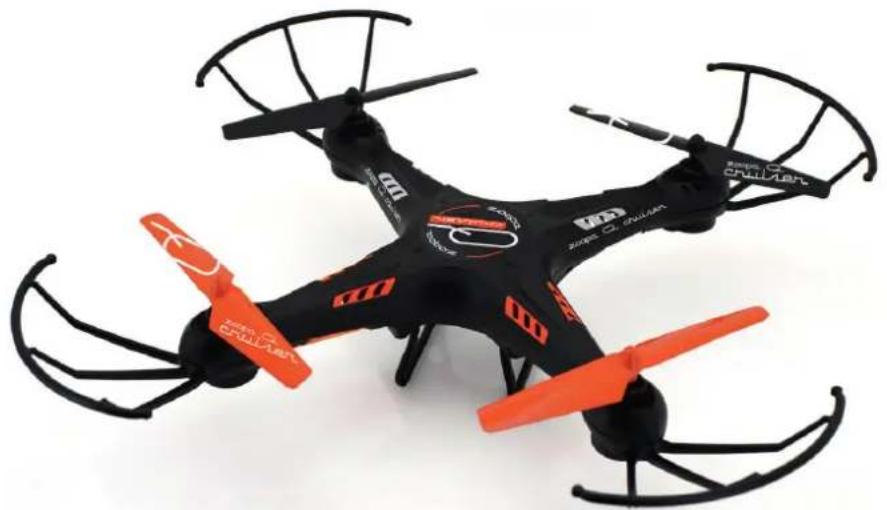

Lieferumfang

Überprüfen Sie die Vollständigkeit bevor Sie das Modell in Betrieb besteht!

1x zoopa Q420 cruiser Quadrocopter

1x 2,4GHz Fernsteuerung

1x USB-Ladekabel

1x FlyCamOne Nano HD (bereits verbaut)

1x LiPo Akku 600mAh 3,7V

1x Bedienungsanleitung 1x Schraubendreher

1x USB-Card Reader

4x Propeller Schutz

4x Ersatz Propeller

2x Kufe

Für den Betrieb benötigen Sie 6 Stück AA-Batterien und eine Micro SD-Karte

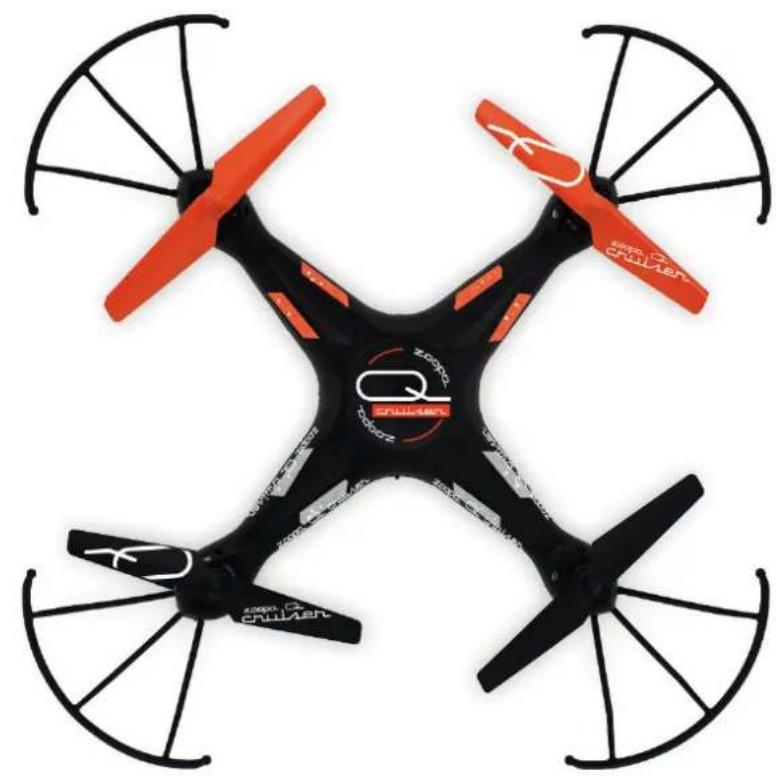

Aufbau und Funktionen

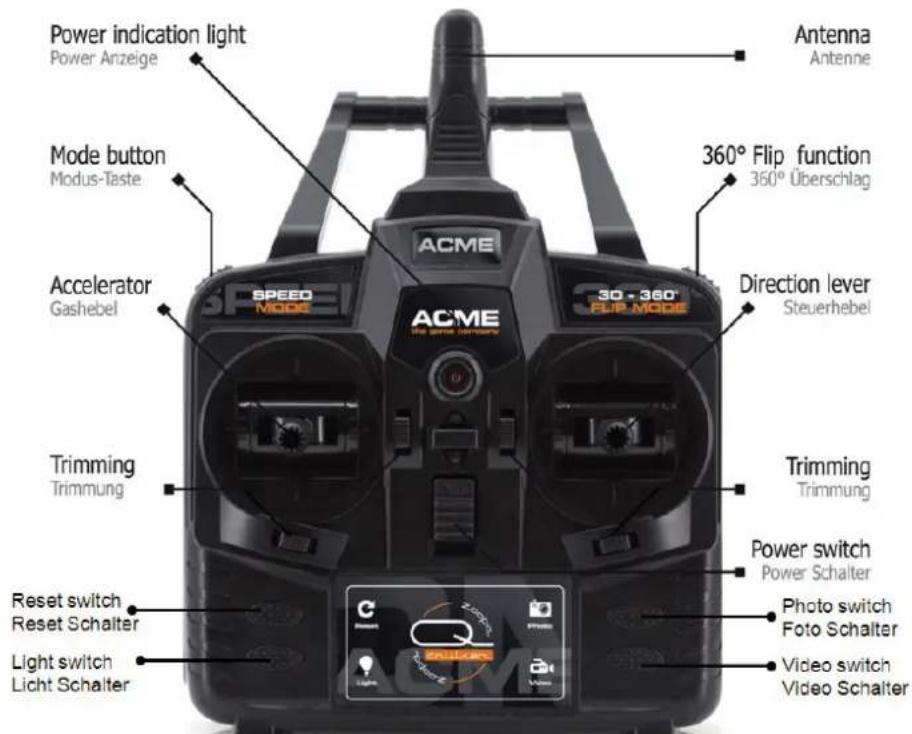

Durch die Reset-Taste werden alle Einstellungen (Trimm-Funktion) an der Fernsteuerung gelöscht. Um das Modell optimal in der Luft auszubalancieren, können Sie mit den Trimmtasten die Fluglage anpassen.

Bitte beachten!

Fliegen Sie niemals, wenn sich in Ihrm Bereich Personen, Tiere oder Hindernisse befinden!

Fliegen Sie nicht bei starkem Wind oder Unwetter!

Stellen Sie sicher, dass Sie auf dem Flugfeld fliegen)dürfen!

Schalten Sie den Controller erst aus, wenn das Modell ausgeschaltet ist!

Erste Schritte und Informationen

Lesen Sie die Anleitung vollständig durch.

Bei dem zoopa Q 420 cruiser handelt es sich um ein RTF (Ready-to-Fly) Modell.

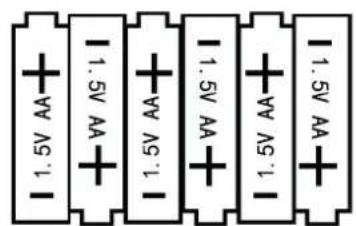

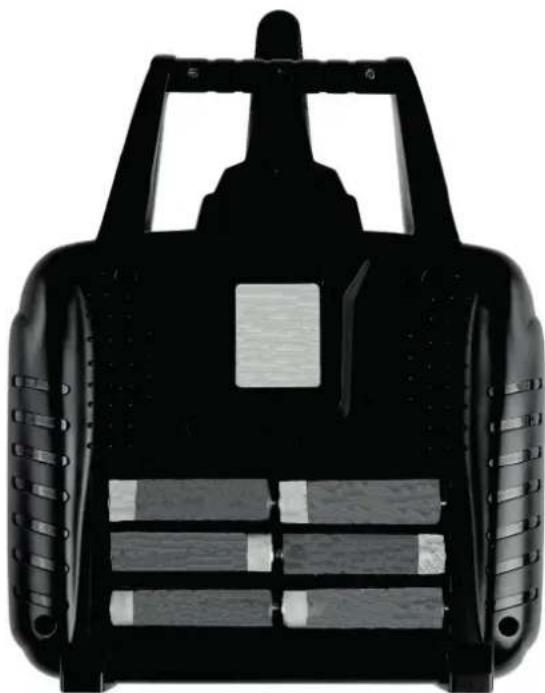

Zur Inbetriebnahme werden lediglich 6x 1,5V AA Mignon Batterien für die Fernbedienung benötigt.

Batteriefach Abdeckung

1,5V AA Batterien

ACME the game company GmbH übernimmt keine Haftung für Privatsphärenverletzungen und

Beschädigungen an Privateagentum, die durch den Nutzer des Modells entstanden sind.

Bitte befolgen Sie sorgsam die Anweisungen dieser Anleitung Schritt fur Schritt, um eine sachgemäße

Handhabung zu gewährleisten.

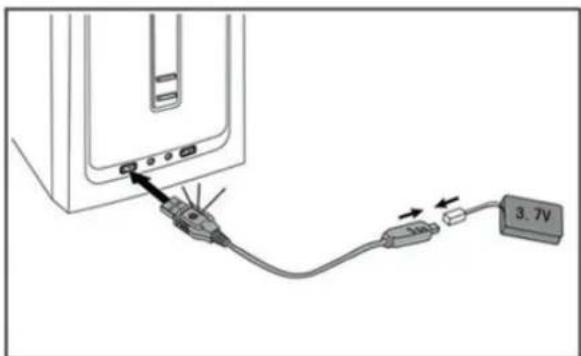

Laden des Akkus

Der mitgelieferte LiPo Akku wird durch das enthaltene USB-Kabel aufgeladen.

Verbinden Sie nun das Lademodul mit einer USB-Buchse / USB-Netzteil.

Schlieben Sie den LiPo Akku an das Ladekabel an. Achten Sie auf die richtige Polung und dem festen Sitz des Steckers. Der Stecker weiß eine Führung auf, die LED im USB-Stecker leuchtet rot.

Dieser Prozess kann 60-80 Minuten dauern. Wenn der Akku vollgeladen ist, erlischt die LED-Lampe.

Verwenden Sieitte nur den original Akku,andere Akkus konne eine andere Polung aufweisen!

Wir empfehlen unser USB-Stecknetzteil (FCHD43).

Montage Kufe und Propeller Schutz

Es sind nur noch weniger Schritte notwendig um mit dem ersten Flug zu starten.

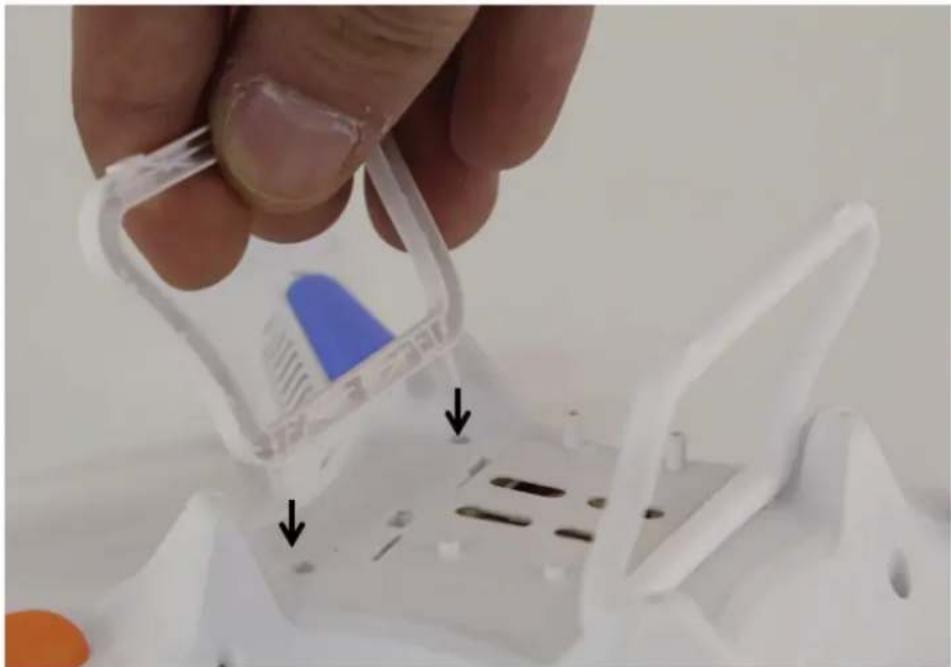

Steen Sie die beiden Kufen in die darauf vorgesehenen Aufnahmen auf der Unterseite des zoopa Q 420.

Für die Montage des Propellerschutzes gehen Sie wie folgt vor:

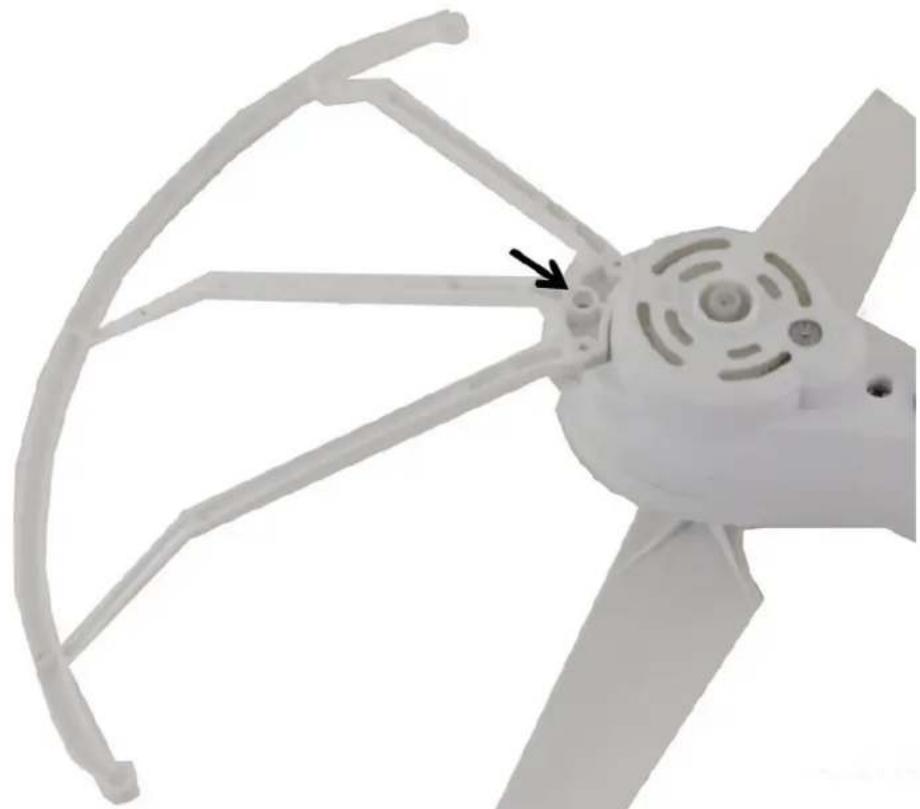

-Drehen Sie die Schraube an der Unterseite des jeweiligen Armes hersaus
-Stecken Sie den Propeller Schutz auf
-Drehen Sie die Schraube durch die Führung des Propellerschutzes in den Arm wieder ein

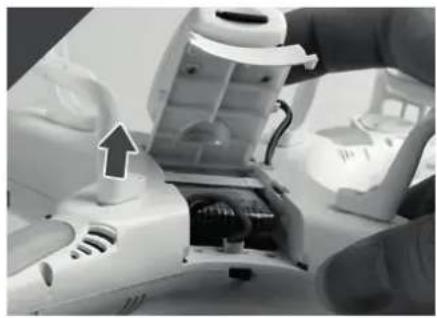

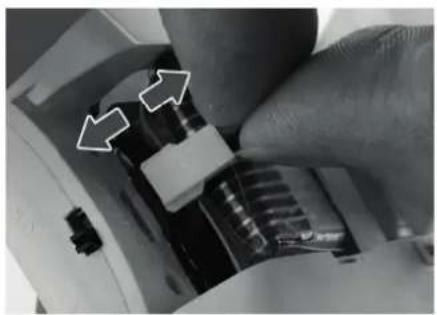

Einlagen und Verbinden des Akkus

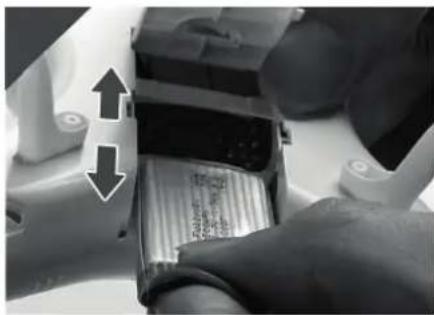

Wenn der Akku des Modells vollgeladen ist, legen Sie diesen in das Akkufach unterhalb des zoopa Q Modells ein.

Achten Sie beim Anschluss des Akkus an das Flugmodell auf die richtige Polung!

Verschlieben Sie danach das Akkufach wieder. Bewegen Sie nun den Gashebel (links) der

Fernbedienung im ausgeschalteten Zustand bis Anschlag unter.

Schalten Sie nun zuerst das Modell ein und danach die Fernsteuerung. Bewegen Sie den Gashebel (links) bis Anschlag nach oben und dann wieder nach unten.

Ausschalten: erst das Flugmodell danach die Fernsteuerung ausschalten.

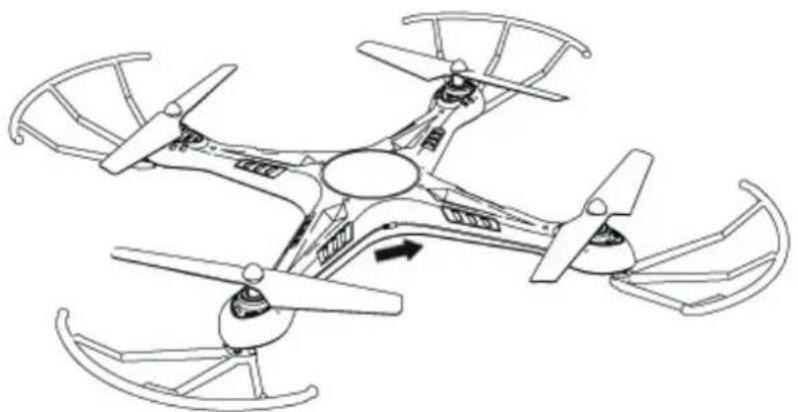

Zwischen den rückwertigen Auslegern befindet sich der An-/Ausschalter des Modells.

Aus der Verpackung hereaus sind Fernsteuerung und Flugmodell bereits miteinander gebunden. Dieses bedeutet das Fernsteuerung und das Modell bereits flugbereit sind.

Binden des Modells mit der Fernbedienung

Im Servicefall muß ggf. die Bindung erneut hergestellt werden.

Schalten Sie im Vorfeld das Flugmodell (der Akku ist angeschlossen) ein. Nun halten Sie den oberen linken Taster beim Einsatzen der Fernsteuerung gedrückt.

Sobald die Fernsteuerung aktiv ist bewegen Sie den Gashebel (links) von Anschlag unter bis

Anschlag offen und wieder zusück.

Die Bindung ist wieder hergestellt und das Modell ist flugbereit.

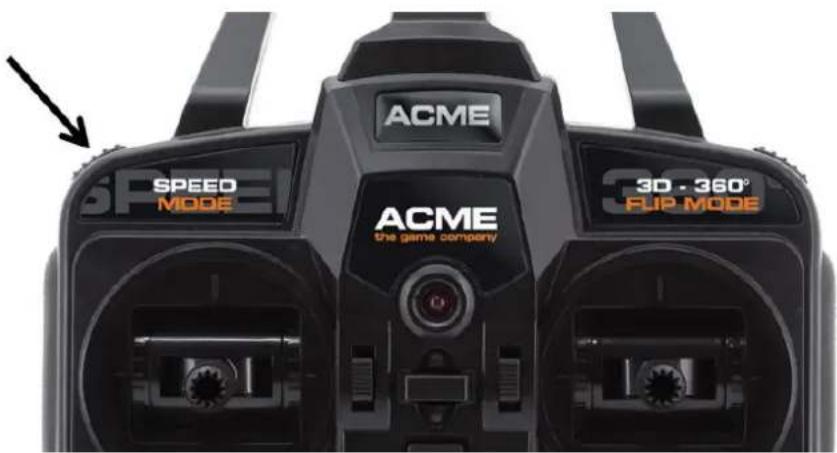

Anfänger- und Profimodus

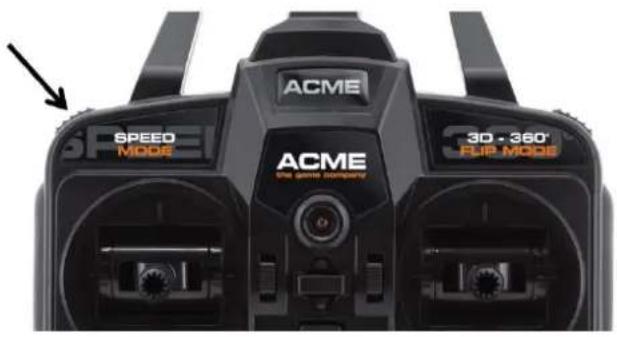

Sie konnen zwischen dem Anfänger- und Profimodus in drei Optionen umschalten. Im Anfängermodus fliegt der Quadroceptor mit verringertem Anstellwinkel. Hier konnen Sie langsam alle Funktionen austesten. In den drei zusätzlichen Modis, fliegt jeweils das Modell schneller und agiler.

Dazu wird bei bereits eingeschalteter Fernsteuerung die obere linke Taste gedrückt.

Die Fernsteuerung bestätigt theses durch eine Piep-Ton-Folge.

1-Anfänger (60% Ausschlage/Motorleistung)
2 - Anfänger Plus (70% Ausschlage / Motorleistung)
3 - Fortgeschritten (80% Ausschlage / Motorleistung)
4-Profi (100% Ausschlage/Motorleistung)

Erste Versuche und Flughinweise

Bevor Sie ihre ersten Flugversuche machen acht den Sie darauf, dass sich keine weiteren Personen oder Tiere im unmittelbaren Umkreis befinden.

Halten Sie sich eine Fläche von 3x3 Metern frei!

Stellen Sie den zoopa Q420 cruiser auf eine ebene Fläche

Die orangefarbenen Rotorblätter stellen die Frontseite des Modells da. Die schwarzen Rotorblätter markieren das Heck des Quadrokopters. Die entsprechenden Rotorfarben dieren der einfacheren Orientierung während des Flugs.

Geben Sie zunachst nur sehr weniger Gas, um die Funktion der Rotoren zu testen.

Steigen / Sinken

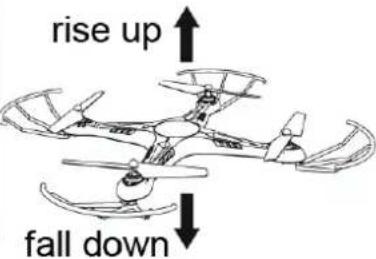

Bewegen Sie den Gashebel (links) nach oben, um das Modell steigen und ab um das Modell sinken zu halten

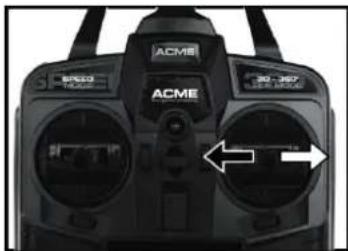

Rechts / Links

Bewegen Sie den Controllick (rechts) nach links oder rechts, um das Modell nach links oder rechts schwenken zu{lassen

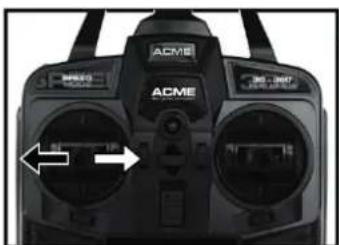

Drehung

Bewegen Sie den linken Hebel nach links oder rechts, um das Modell um die eigene Achse zu drehen

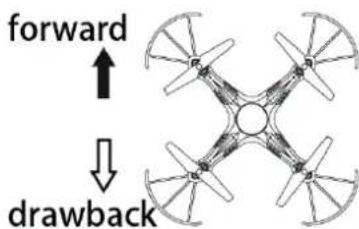

Vorwärts/Rückwärts

Bewegen Sie den Controllick (rechts)
nach oben oder unter, um nach Vorne oder Hinten zu fliegen

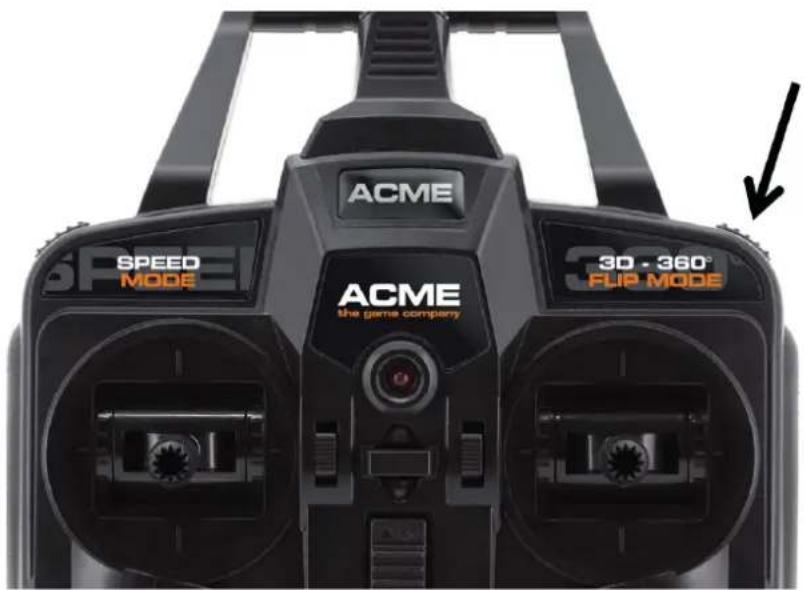

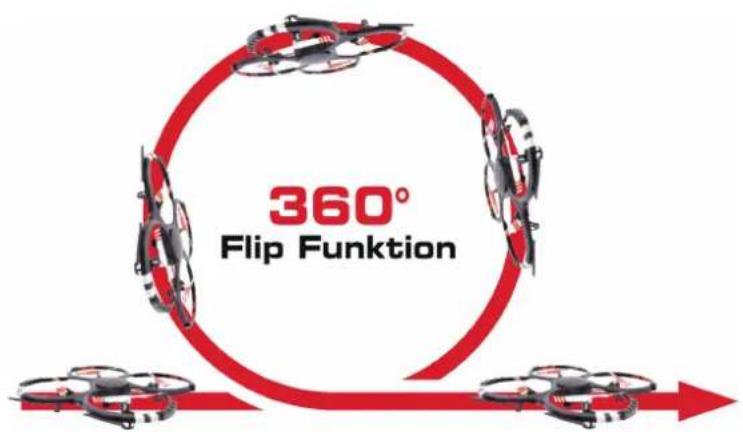

360^ Flip Funktion

Das Modell bietet eine Flip-(Salto) Funktionen.

Drücken Sie dazu den Taster rechts oben an der Fernsteuerung.

Achten Sie darauf das genügen Platz für diese Option haben - Flughöhe mindestens 2 Meter.

Kamera Funktion

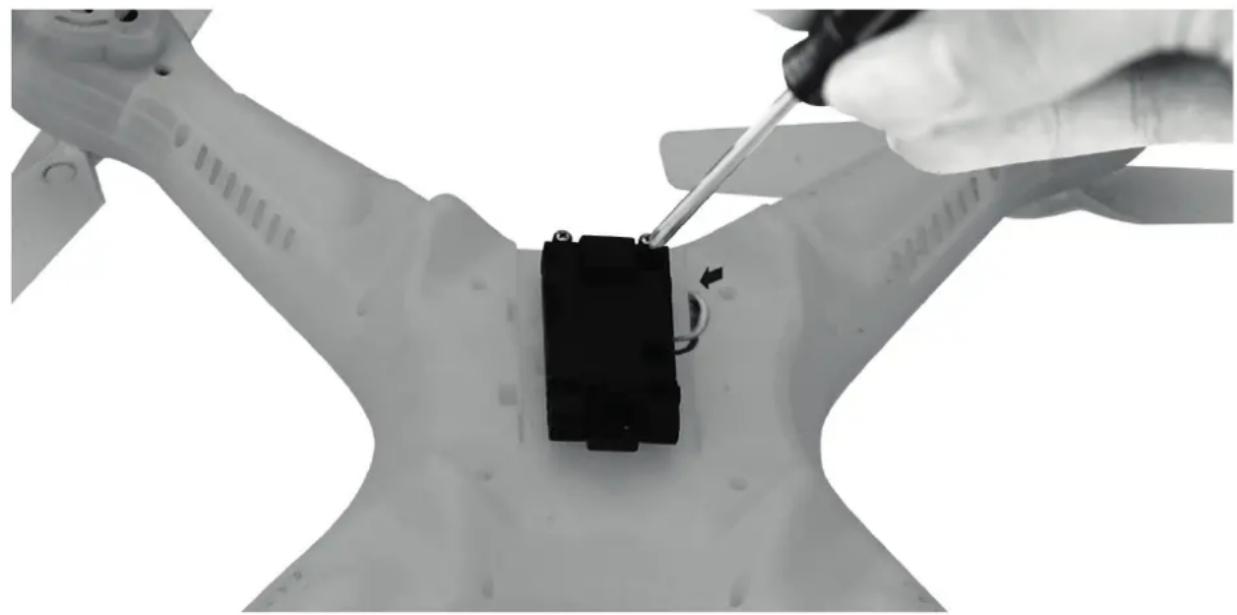

Video- und Foto Aufnahme

1. Legen Sie die Speicherkarte (max. 8GB) in den micro SD-Slot ein. Stellen Sie sicher, dass diese richtig einrastet.
2. Betätigten Sie die Kamera- Taste (Foto oder Video) auf der Fernsteuerung. Danach erfolgt die Aufnahme. Im Videomodus müssen Sie zusätzlich durch ein weiteres Drücken, die Aufnahme beenden.
3. Schalten Sie den Quadrocopter aus. Entnehmen Sie die Speicherkarte und legen Sie diese in den USB-Card Reader ein. Öffnen Sie den Wechseldatenträger, der vom Computer erkannt wird. Bevor Sie die Aufnahmen abspielen, sollenn Sie diese auf die Festplatte Ihres Computers kopieren. Zur Wiedergabe empfehlen wir die Software VLC-Player. Diese finden Sie im Internet.

Akku Pflege

Für eine lange Lebensdauer des enthaltenen Akkus befolgen Sieitte nachstehende Punkte:

• das Flugmodell nie eingeschaltet lagern, beim Nichtgebrauch immer ausschalten
• das Modell nur mit geladenem Akku lagern (min. zu 85% )
• die Verbindung vom Akku zum Flugmodell trennen
  Lagerung nur bei Zimmertemperatur
• den Akku regelmäßige alle 3 Monate nachlagen, wenn das Flugmodell nicht genutzt wird

Wenn these Punkte nicht beachtet werden, kann der LiPo-Akku beschädigt bzw. zerstört werden. Dieses ist grundsätzlich bei LiPo-Akkus physikalisch bedingt.

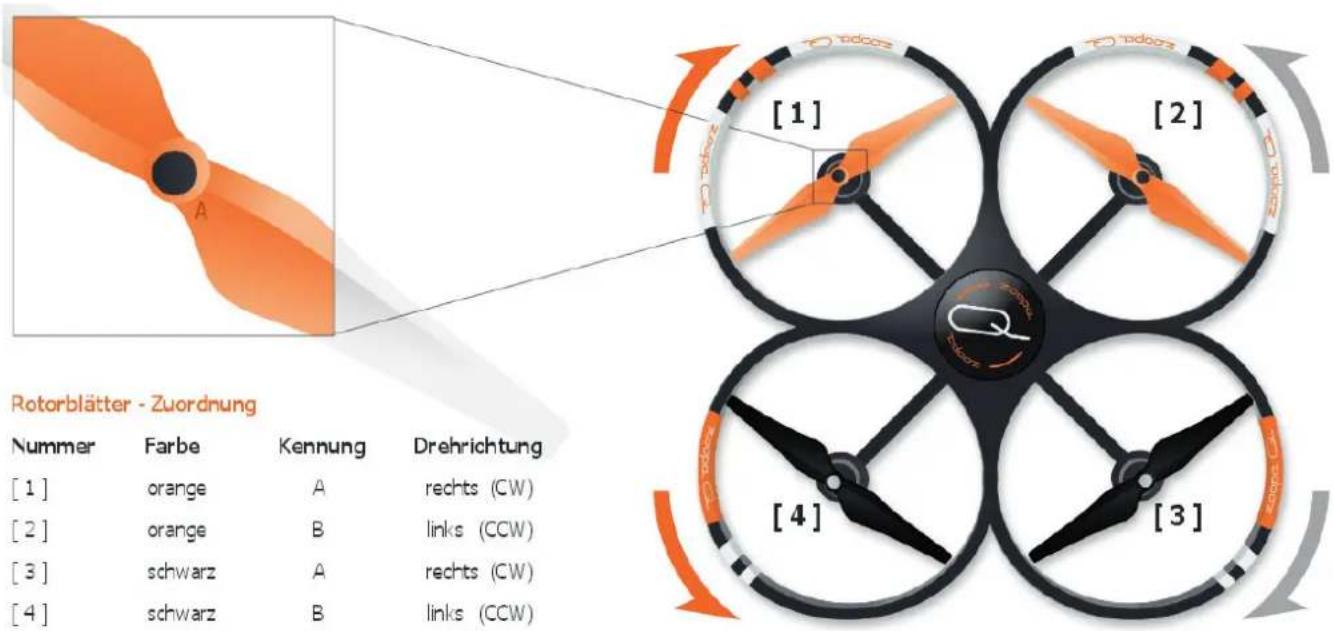

Propeller wechseln

Ein Wechsel des Propellers ist mit weniger Schritten getan.

Ziehen Sie dazu die Kappe die in der Mitte des Propellers steckt ab, drehen Sie danach die Schraube mit dem beiliegenden Schraubendreher Heraus. Ziehen Sie danach den Propeller von der Achse. Achten Sie beim Aufstecken des neuen Propellers, darauf das Sie den richtigen Propeller (Ausrichtung) verwenden.

Um ein optimales Flugverhalten zu gewährleisten, achten Sieitte auf die ordnungsgemäße Anordnung und Drehrrichtung der Rotorblätter. Die Position der Rotorkennung (Aufdruck/Prägung Buchstabe A oder B) kann variieren. Sie kann sich auf der Ober- oder Unterseite befinden.

Fehlersuche und Lösungen

Fehler	Ursache	Lösung
Das Modell reagiert nicht auf Steuerbefehle	Batterien der Fernbedienung nicht korrekt eingelegt.	Batterien überprüfen
	Batterien sind leer	Batterien ersetzen
	Modellakku leer	Laden Sie den Akku auf
Das Modell macht merkwürdige Gereüsse	Propeller /Getriebe beschädigt	Überprüfen Sie die Propeller/Getriebe. Ggf. tauschen Sie diese aus
Die Fernsteuerung hat keine Verbindung zum Modell	Akku schwach	Akku laden
	Batterien in der Fernsteuerung sind leer	Batterien der Fern-bedienung austauschen
	Akku defekt	Ggf. muß der Akku ersetzt werden
	Das Modell ist außer Reichweite
Das Modellheits nicht ab	Es wurde ein oder mehrere Propeller falsch montiert	Prüfen Sie die Luftströmung der Propeller und setzen Sie diese richtig ein
Das Modell fliegt nicht mehr ausreichend	Ein Motor hat nicht mehr die volle LeistungDie Propeller wurden vertauscht	Überprüfen Sie alle Motoren auf Funktion. Ggf. tauschen Sie diese aus Montieren Sie die Propeller wieder in wichtigen Reihenfolge

Bei weiteren Problemen konnen Sie uns jederzeit kontaktieren!
Unsere Kontaktdaten finden Sie auf der{nachsten Seite unter "Service & Support".

Ersatz- und Zubehörteile

Artikelnummer	Kurzbezeichnung
ZQ0420-A zoopa Q 420 cruiser Gehäuse
ZQ0420-B zoopa Q 420 cruiser LiPo Akku 3,7V 600mAh
ZQ0420-C zoopa Q 420 cruiser Propeller Set
ZQ0420-D zoopa Q 420 cruiser Propeller Schutz
ZQ0420-E zoopa Q 420 cruiser USB-Ladekabel
FC2470 FlyCam One nano Kamera 720p
FCHD43	USB Stecknetzteil
