zoopa 150 Turbo Force Back - Ferngesteuertes Spielzeug ACME - Kostenlose Bedienungsanleitung

Produkttyp	Funkgesteuertes Spielzeug
Marke	Acme
Modell	zoopa 150 Turbo Force Back
Abmessungen (L x B x H)	Ca. 30 x 15 x 10 cm
Gewicht	Ca. 500 g
Fahrzeugstromversorgung	4 Batterien LR6/AA (nicht im Lieferumfang enthalten)
Stromversorgung der Fernbedienung	2 Batterien LR03/AAA (nicht im Lieferumfang enthalten)
Funkfrequenz	2,4 GHz
Maximale Reichweite	Ca. 30 Meter
Hauptfunktionen	Vorwärts, rückwärts, Turbo, Lenkung links/rechts
Höchstgeschwindigkeit	Ca. 15 km/h
Empfohlenes Alter	Ab 6 Jahren
Hauptmaterial	ABS-Kunststoff
Räder	4 PVC-Räder mit Stoßdämpfern
Batterien enthalten	Nein
Pflege und Reinigung	Mit einem weichen, trockenen Tuch reinigen. Nicht in Wasser tauchen.
Sicherheit	Enthält Kleinteile. Nicht geeignet für Kinder unter 3 Jahren.
Ersatzteile und Reparierbarkeit	Ersatzteile auf Anfrage bei Acme erhältlich.
Garantie	2 Jahre

Häufig gestellte Fragen - zoopa 150 Turbo Force Back ACME

Wie installiere ich die Batterien im Fahrzeug?

Öffnen Sie das Batteriefach unter dem Fahrzeug. Legen Sie 4 LR6/AA-Batterien unter Beachtung der angegebenen Polaritäten ein. Schließen Sie den Deckel.

Wie installiere ich die Batterien in der Fernbedienung?

Öffnen Sie das Batteriefach auf der Rückseite der Fernbedienung. Legen Sie 2 LR03/AAA-Batterien unter Beachtung der Polaritäten ein. Schließen Sie den Deckel.

Mein Fahrzeug reagiert nicht auf die Fernbedienung, was tun?

Überprüfen Sie zunächst, ob die Batterien im Fahrzeug und in der Fernbedienung korrekt eingelegt und ausreichend geladen sind. Stellen Sie sicher, dass der Schalter am Fahrzeug auf ON steht. Entfernen Sie sich von anderen Funkquellen und nähern Sie sich dem Fahrzeug.

Wie groß ist die maximale Reichweite der Fernbedienung?

Die maximale Reichweite beträgt ca. 30 Meter im freien Feld. Hindernisse (Mauern, Bäume) können diese Entfernung verringern.

Kann ich das Fahrzeug auf Gras oder Sand verwenden?

Das Fahrzeug ist für den Einsatz auf ebenen, harten Oberflächen (Asphalt, Fliesen) konzipiert. Hohes Gras oder Sand können die Motoren beschädigen und die Leistung beeinträchtigen.

Wie reinige ich das Fahrzeug nach dem Gebrauch?

Verwenden Sie ein weiches, trockenes Tuch, um Staub und Schmutz abzuwischen. Verwenden Sie kein Wasser oder chemische Reinigungsmittel. Bewahren Sie das Fahrzeug an einem trockenen Ort auf.

Ist das Fahrzeug für Kinder unter 6 Jahren geeignet?

Nein, es enthält Kleinteile, die eine Erstickungsgefahr darstellen können. Das empfohlene Alter ist 6 Jahre und älter.

Wie lade ich die Batterien auf oder ersetze sie?

Dieses Spielzeug verwendet nicht wiederaufladbare Batterien. Ersetzen Sie sie durch neue Batterien desselben Typs. Mischen Sie keine neuen und gebrauchten Batterien oder verschiedene Batterietypen.

Wo kann ich Ersatzteile kaufen?

Kontaktieren Sie den Acme-Kundendienst oder besuchen Sie die offizielle Website, um Ersatzteile (Räder, Antenne usw.) zu bestellen.

Wie aktiviere ich die Turbo-Funktion?

Drücken Sie den Turbo-Knopf auf der Fernbedienung (oft mit 'Turbo' oder einem Blitz gekennzeichnet), während Sie die Vorwärtsrichtung halten. Lassen Sie los, um zur normalen Geschwindigkeit zurückzukehren.

BEDIENUNGSANLEITUNG zoopa 150 Turbo Force Back ACME

Bitte vor Inbetriebnahme sorgfältig lesen!

zoopa 150

Anleitung

Manual

3+2 (Licht und Turbo)

3,7V (1S) LiPo Akku

2,4 GHz

Vers.: 1.1

BEACHTEN SIE FOLGENDE HINWEISE, UM STROMSCHLÄGE ODER SCHÄDEN AM PRODUKT AUSZUSCHLIESSEN:

• SETZEN SIE DAS GERÄT NICHT REGEN, FEUCHTIGKEIT, TROPF- ODER SPRITZWASSER AUS BRINGEN SIE DAS GERÄT
• VERWENDEN SIE AUSSCHLIESSLICH EMPFOHLENE ZUBEHÖRTEILE
• DEMONTIEREN SIE NICHT DAS GERÄT
• IM INNERN BEFINDEN SICH KEINE TEILE, DIE VOM BENUTZER GEWARTET WERDEN KÖNNEN. LASSEN SIE WARTUNGSARBEITEN VON QUALIFIZIERTEN KUNDENDIENST-MITARBEITERN DURCHFÜHREN

SERVICE & SUPPORT

ACME the game company GmbH Boikweg 24

33129 Delbrück

Germany

Tel: [phone]

[e-mail]

oder

http://www.acme-online.de

Sicherheitshinweis für den LiPo-Akku und Ladevorgang

Wenn ein Akku nicht ordnungsgemäß angeschlossen wird, besteht Feuer- und Explosionsgefahr. Laden Sie LiPo Akkus nur unter Aufsicht. Unterbrechen Sie den Ladevorgang sollte sich der LiPo-Akku aufblähen oder verformen! Lagern Sie LiPo-Akkus bei 0-40°C. Vermeiden Sie die Erhitzung des verwendeten Akkus bei Entladung über 50°C. Nicht kurzschliessen, nicht ins Feuer werfen! Verwenden Sie stets Original-Akkus.

• Verwenden Sie nur den originalen LiPo-Akku
• Wenn sich der Akku verformt, verfärbt oder weich wird, darf dieser nicht mehr verwendet werden
• Lagern Sie den Akku bei Temperaturen zwischen 15° und 25° an trockenen und dunkeln Orten. Der Ladezustand muss min. 75% betragen

- Unzugänglich für Kinder und Tiere lagern

- Fernhalten von Feuer, Wasser, Wärmequellen und Fremdstoffe die einen Kurzschluss verursachen können

- Nur das Original Ladegerät verwenden und verwenden Sie eine feuerfeste Unterlage

- Jegliche mechanische Belastung vermeiden und nicht öffnen

- Sollten Gase oder Flüssigkeiten aus dem Akku austreten, dürfen Sie nicht mit dem Akku in Kontakt kommen

- Jeder unsachgemäße Gebrauch kann zu gesundheitlichen Problemen führen

- Entsorgen Sie verbrauchte Akkus sach- und fachgerecht

- Der Akku darf nicht tiefentladen werden

CE Deklaration

Hiermit erklären wir, dass dieses Modell den grundlegenden Anforderungen und den anderen relevanten Vorschriften der Richtlinie 1999/5/EG entspricht. Eine Kopie der Konformitätserklärung kann unter der oben genannten Adresse angefordert werden.

Dieses Produkt wird mit einem LiPo Akku betrieben. Bringen Sie verbrauchte Akkus zu einer dafür vorgesehenen Sammelstelle.

WEEE Reg. Nr.: DE64989527

Benutzerinformation zur Entsorgung von elektrischen und elektronischen Geräten Entsprechend der Firmengrundsätze der

ACME the game company GmbH wurden hochwertige wiederverwertbare Komponenten in diesem Produkt verbaut. Dieses Symbol auf Produkten und/oder Begleitdokumenten besagt, dass das Produkt am Ende der Lebensdauer getrennt vom Hausmüll entsorgt werden muss. Bringen Sie diese Produkte, auch den Akku, zur ordnungsgemäßen und umweltfreundlichen Entsorgung zu Ihrer nächsten Sammelstelle (bzw. Recyclinghof).

Nicht geeignet für Kinder unter 3 Jahren! Enthält verschluckbare Kleinteile! Empfohlen ab 8 Jahren!

Fliege niemals in der Nähe anderer Personen! Verletzungsgefahr!

Fliege nicht wenn Hindernisse das Fliegen erschweren!

Fliege nicht wenn es windig oder zugig ist. Schließe die Fenster und Türen!

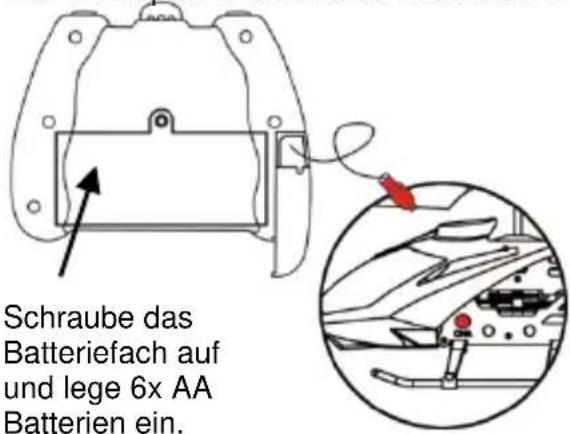

Laden des Helikopters

Der Helikopter wird mit dem Ladekabel in der

Optional ist das Laden über das USB- Ladekabel AA0121 möglich.

Fernbedienung geladen.

Im Vorfeld den Helikopter UND die

Fernbedienung ausschalten!

Das Kabel, das sich unter der Abdeckung auf der Rückseite der Fernbedienung befindet, mit der Ladebuchse (CHA) am Helikopter verbinden.

Erst jetzt die Fernbedienung einschalten. Die Ladefunktion wird durch die rote LED angezeigt.

Der Abschluss der Ladung wird wie folgt angezeigt:

-zoopa 150 Force Back 2.4 GHz >orange LED

-zoopa 150 Greenhorn 2.4 GHz >grüne LED

-zoopa 150 blu iz 2.4 GHz >blaue LED

-zoopa 150 red heat 2.4GHz >rote LED

Die Ladedauer beträgt ca. 30-40 Minuten.

Beachte, dass nur volle Batterien den Helikopter komplett laden können.

Sollte der Ladevorgang frühzeitig beendet sein, sind die Batterien der Fernbedienung erschöpft und müssen ausgetauscht werden!

!!!! Niemals Akkus verwenden, da diese das Modell beeinträchtigen können. Du benötigst 6x AA Batterien (Artikel №: ACME0036) !!!

Flugvorbereitung

Stelle den Helikopter auf eine ebene Fläche, sodass der Heckrotor in deine Richtung zeigt. Schalte den Helikopter ein. Überprüfe, dass keine Hindernisse das Fliegen beeinträchtigen. Entferne dich mindestens einen Meter und schalte nun die Fernbedienung an.

Binden der Fernsteuerung mit dem Helikopter

Der zoopa 150 Helikopter verfügt über eine automatische Bindefunktion. Wenn jedoch diese nicht mehr vorhanden ist, bitte wie folgt vorgehen:

1. Helikopter einschalten, die rote LED (interne) im Helikopter blinkt

2. linken Knopf der Fernsteuerung gedrückt halten und diese einschalten. Halten Sie ca. 5 Sekunden den Knopf gedrückt. Danach diesen Knopf loslassen, die LED der Fernsteuerung leuchtet danach Dauer grün.

3. die interne LED des Helikopter leuchtet Dauer Rot

Der Helikopter ist mit der Fernsteuerung gebunden und kann geflogen werden.

Fliegen

Vermeide mit dem Helikopter unter die Decke oder gegen Hindernisse zu fliegen – dies führt unweigerlich zum Absturz und kann den Helikopter beschädigen. Optimal hältst du den Helikopter in einer Höhe von ca. 1m.

Turbofunktion:

Durch Drücken des rechten oberen Knopfes der Fernbedienung wird die Turbofunktion des Heckrotors aktiviert. Dadurch wird der Helikopter agiler und wendiger. Dieses verringert die Flugzeit

Trimmen/Justieren

Dreht sich der Helikopter nach dem Start um die eigene Achse wird er durch Drehen am Trimmpoti in der Mitte der Fernbedienung justiert und die Fluglage stabilisiert.

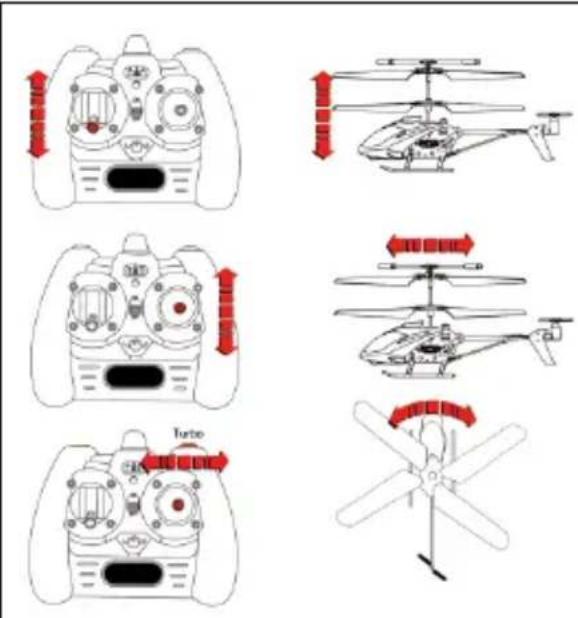

Helikopter Steuerung

Mit dem Gashebel wird die Höhe des Helikopters gesteuert - den Hebel sehr behutsam bewegen! Sobald der Helikopter eine stabile Flughöhe (z.B. 1m) erreicht hat, reicht leichtes Bewegen des Hebels nach oben, um den Helikopter steigen zu lassen. Ziehst du den Hebel zurück so verliert der Hubschrauber an Höhe.

Der rechte Steuerhebel lässt den Helikopter vorwärts und rückwärts fliegen, sowie sich um die Hochachse links herum oder rechts herum drehen. Schiebst du den Hebel nach vorn, so fliegt der Helikopter vorwärts, ziehst du den Hebel nach hinten, so fliegt er rückwärts.

Bewegst du den Hebel nach links, so dreht sich der Helikopter nach links, bewegst du den Hebel nach rechts, so dreht sich der Helikopter rechts herum.

Beachte, dass die Richtungsangaben aus "Pilotensicht" gelten - also wenn der Helikopter von dir wegfliegt, aber umkehrt, fliegt der Helikopter auf dich zu!

Fehlersuche

Fehler	Ursache
Der Helikopter reagiert nicht auf Steuerbefehle	Batterien der Fernbedienung nicht korrekt eingelegt.Batterien sind leerGashebel betätigen Bindung verloren	Batterien überprüfenBatterien ersetzenDen Gashebel zunächst ganz zurück, dann nach vorn und wieder zurück bewegenBindung neu aufbauen
Der Helikopter dreht sich nur noch im Kreis.	Die Schrauben der oberen Rotoreinheit haben sich gelöst	Schrauben festziehen
Der Helikopter erreicht keine Höhe	Akku schwachAkku nicht vollgeladenAkku defekt	Helikopter ladenBatterien der Fernbedienung austauschenNach ca. 200 Ladungen muss der Akku ersetzt werden*
Der Helikopter reagiert nicht auf Steuerbefehle	Batterien der Fernbedienung zu schwach	Batterien der Fernbedienung austauschen
Die Reichweite ist nicht ausreichend	Batterien der Fernbedienung zu schwach	Batterien der Fernbedienung austauschen
Einer der Motoren dreht nicht mehr	Nach ca. 100 Flügen ist der Motor verbraucht.	Der Motor muss ausgetauscht werden.*
Der Helikopter lädt nicht Reichweite passt nicht	Akkus für die Fernsteuerung benutzt	Benutze ausschließlich AA Batterien
Der Helikopter fliegt manchmal komisch	Störlichter	Nicht Licht fliegen

Tausche defekte Rotorblätter umgehend aus – achte bei dem Hauptrotor auf die Kennung! A Hauptrotor oben und B Hauptrotor unten – niemals vertauscht montieren!

Die dazugehörigen Ersatzteile findest du auf Seite 16 oder unter www.acme-online.de

Akku-Pflege und Montage

Für eine lange Lebensdauer des enthaltenen Akkus befolgen Sie bitte nachstehende Punkte :

• das Flugmodell nie eingeschaltet lagern, immer beim Nichtgebrauch ausschalten
• das Modell nur mit geladenem Akku lagern (min. zu 85%)
• die Verbindung vom Akku zum Flugmodell trennen
• Lagerung nur bei Zimmertemperatur
• den Akku regelmäßig alle 3 Montate nachladen, wenn das Flugmodell nicht genutzt wird

Wenn diese Punkte nicht beachtet werden, kann der LiPo-Akku beschädigt bzw. zerstört werden.

Dieses ist grundsätzlich bei LiPo-Akkus physikalisch bedingt.

Montage eines Ausstauch Akkus

1. Haube des Helikopters abbauen (2 oder 3 Schrauben)
2. die zwei Akkukabel (rot und schwarz) im Heli nah des Akkus nacheinander abschneiden!
3. das schwarze Kabel ca. 7 mm abisolieren
4. das schwarze Kabel des neuen Akkus ca. 7mm abisolieren
5. die Kabelenden miteinander verdrillen und auf der Hälfte umknicken
6. die mitgelieferte Kunststoffhülle (Schrumpfschlauch) aufschieben und mit einem Feuerzeug kurz erwärmen, so das sich dieser zusammen zieht
7. Darauf achten das keine Kupferlitzen mehr aus der Verbindung herausschauen
8. Mit dem roten Kabel entsprechend verfahren
