BDPS200 - Peinture en spray BLACK & DECKER - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Pistoler de peinture
Marque	Black & Decker
Modèle	BDPS200
Alimentation	Électrique secteur 220-240 V, 50 Hz
Puissance nominale	500 W
Dimensions (L × l × h)	30 × 20 × 15 cm
Poids	1,4 kg
Capacité du réservoir	800 ml
Débit de pulvérisation	Réglable, jusqu'à 500 ml/min
Buse	Interchangeable, diamètres 1,0 / 1,5 / 2,0 mm
Types de peinture compatibles	Peintures acryliques, latex, vernis, laques
Viscosité maximale	Environ 60 DIN-s (prêt à l'emploi)
Fonctions principales	Pulvérisation homogène, réglage du jet, sécurité enfant
Entretien	Nettoyage après chaque utilisation à l'eau ou solvant adapté
Sécurité	Ne pas utiliser près de flammes ; port de masque et lunettes recommandé
Pièces détachées	Buse, réservoir, joint, filtre
Réparabilité	Indice de réparabilité : 7,5/10 (pièces disponibles)
Garantie	2 ans
Accessoires inclus	3 buses, godet de remplissage, brosse de nettoyage
Niveau sonore	75 dB(A)
Température d'utilisation	5 °C à 40 °C

FOIRE AUX QUESTIONS - BDPS200 BLACK & DECKER

Comment nettoyer le pistolet BDPS200 après utilisation ?

Débranchez l'appareil, retirez le réservoir et la buse. Rincez à l'eau claire si vous avez utilisé de la peinture à l'eau, ou avec un solvant adapté pour peinture glycéro. Utilisez la brosse fournie pour nettoyer les orifices. Laissez sécher avant remontage.

Quels types de peinture puis-je utiliser avec le BDPS200 ?

Le BDPS200 accepte les peintures acryliques, latex, vernis et laques dilués si nécessaire. Pour les peintures épaisses, diluez jusqu'à obtenir une consistance de lait.

Comment régler le débit de pulvérisation ?

Tournez la molette de réglage située sur la gâchette. Un débit plus élevé pour les grandes surfaces, plus faible pour les détails. Testez sur un carton avant d'appliquer.

Pourquoi la peinture bave ou coule ?

Cela peut être dû à une viscosité trop faible (trop diluée) ou un débit trop élevé. Réduisez le débit ou épaississez la peinture. Maintenez le pistolet à 20-30 cm de la surface et déplacez-le régulièrement.

Le pistolet ne pulvérise pas, que faire ?

Vérifiez que le réservoir est bien rempli et que la buse n'est pas obstruée. Nettoyez la buse avec le fil fourni. Assurez-vous que l'appareil est branché et que l'interrupteur est en position marche.

Comment changer la buse du BDPS200 ?

Débranchez l'appareil. Dévissez l'écrou de la buse, retirez l'ancienne buse et insérez la nouvelle buse (1,0 / 1,5 / 2,0 mm). Revissez fermement. Utilisez la buse la plus adaptée à la viscosité de votre peinture.

Le pistolet fait un bruit anormal, est-ce grave ?

Un bruit inhabituel peut indiquer un corps étranger dans la turbine ou un manque de lubrification. Éteignez immédiatement l'appareil, débranchez-le et vérifiez les entrées d'air. Si le bruit persiste, contactez le service après-vente.

Quelle est la durée de vie du BDPS200 ?

Avec un entretien régulier (nettoyage après chaque usage, stockage au sec), le pistolet peut durer plusieurs années. Les pièces d'usure (buses, joints) sont disponibles en remplacement.

Puis utiliser le BDPS200 pour peindre un meuble ?

Oui, c'est idéal pour les meubles. Utilisez une buse fine (1,0 mm) pour un rendu lisse. Appliquez plusieurs couches fines plutôt qu'une épaisse. Protégez les zones à ne pas peindre avec du ruban de masquage.

Comment stocker le pistolet en hiver ?

Nettoyez soigneusement l'appareil, retirez la buse et le réservoir, séchez toutes les pièces. Rangez dans un endroit sec à l'abri du gel. Ne laissez pas de liquide dans le réservoir.

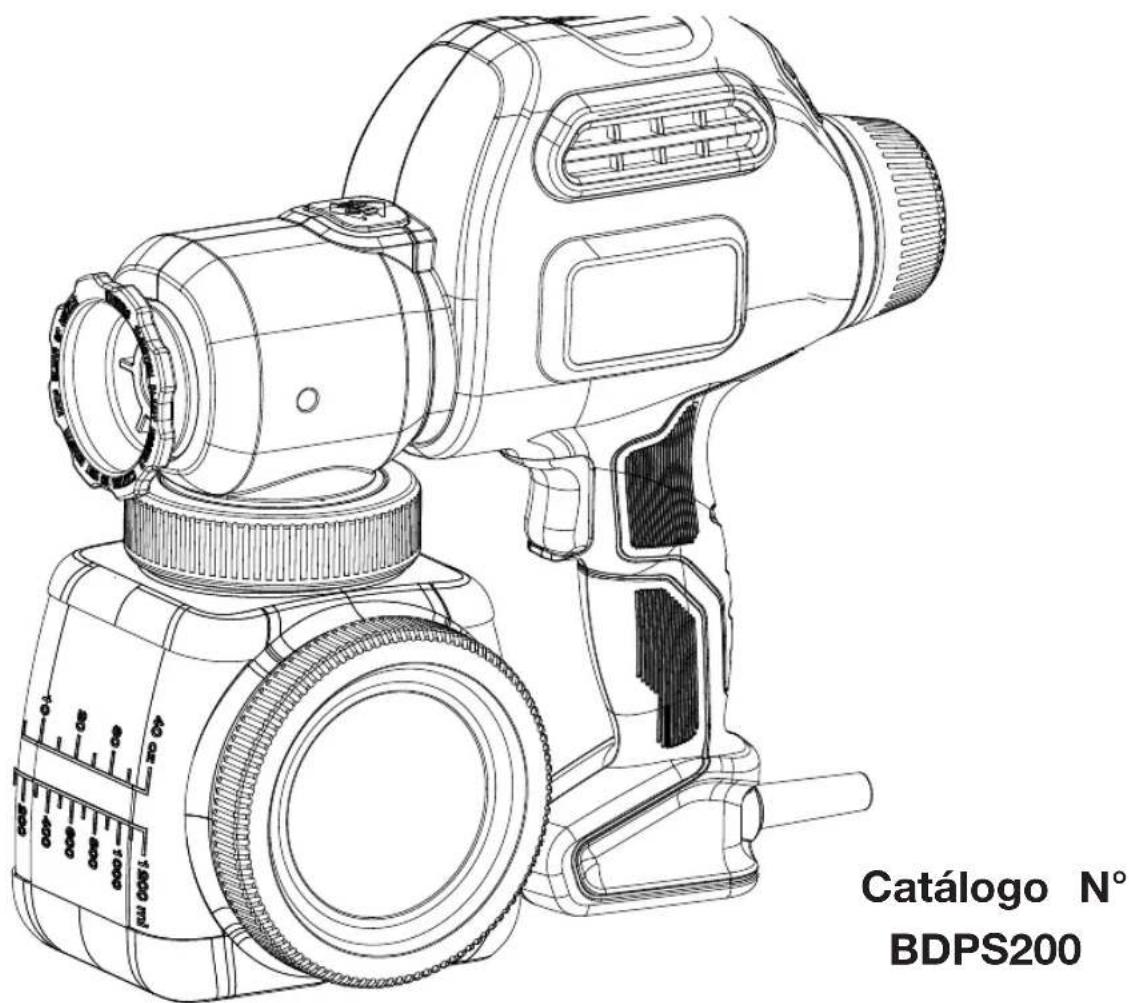

MODE D'EMPLOI BDPS200 BLACK & DECKER

PULVÉRISATEUR DE PEINTURE ÉLECTRIQUE

MODE D'EMPLOI

Numéro de

catalogue : BDPS200

Merci d'avoir choisi Black & Decker!

Consulter le site Web www.BlackandDecker.com/NewOwner pour enregistrer votre nouveau produit.

À LIRE AVANT DE RETOURNER CE PRODUIT POUR QUELQUE RAISON QUE CE SOIT :

Si des questions ou des problèmes surgissent après l'achat d'un produit

Black & Decker, consulter le site Web

WWW.BLACKANDDECKER.COM/INSTANTANSWERS

pour obtenir des réponses instantanément 24 heures par jour.

Si la réponse est introuvable ou en l'absence d'accès à l'Internet, composer le

1 800 544-6986 de 8 h à 17 h HNE, du lundi au vendredi, pour parler avec un agent.

Prière d'avoir le numéro de catalogue sous la main lors de l'appel.

CONSERVER CE MANUEL POUR UN USAGE ULTÉRIEUR.

TABLE DES MATIÈRES

Lignes directrices en matière de sécurité — définitions .....1

Consignes de sécurité importantes....17

Avertissements de sécurité généraux ....18

Directives relatives à la mise à la terre ....18

Rallonges 19

Composants....20

Préparation 21

Choix de la buse de pulvérisation adéquate ....2

Fixation des buses de pulvérisation....21

Réglage de la buse de pulvérisation à jet en éventail......

Préparation du produit liquide ....22

Conseils de préparation 22

Remplissage de la cartouche....22

Réglages de débit 23

Fonctionnement ......23

Interrupteur marche/arrêt 23

Technique de pulvérisation ....23

Nettoyage 24

Réassemblage 26

Entretien 27

Accessoires....27

Information sur les réparations ou l'entretien....27

Garantie 27

Dépannage 28

LIGNES DIRECTRICES EN MATIÈRE DE SÉCURITÉ - DÉFINITIONS

Il est important de lire et de comprendre ce mode d'emploi. Les informations qu'il contient concernent VO et visent à ÉVITER TOUT PROBLÈME. Les symboles ci-dessous servent à aider à reconnaître cette informe

⚠️ DANGER : Indique une situation dangereuse imminente qui, si elle n'est pas évitée, causera la mort ou des graves blessures.

⚠ AVERTISSEMENT : Indique une situation potentiellement dangereuse qui, si elle n'est pas évitée, pourrait causer la mort ou de graves blessures.

⚠ MISE EN GARDE : Indique une situation potentiellement dangereuse qui, si elle n'est pas évitée, pourrait causer des blessures mineures ou modérées.

AVIS : Utilisé sans le symbole d'alerte à la sécurité, indique une situation potentiellement dangereuse qui, si elle n'est pas évitée, peut résulter en des dommages à la propriété.

Voici une explication des symboles de danger importants utilisés dans le présent manuel.

1. Lire et comprendre le mode d'emploi.

1. Risque d'explosion.

1. Risque d'électrocution

1. Risque d'incendie.

1. Risque pour les voies respiratoires.

1. Risque d'injection cutanée.

CONSIGNES DE SÉCURITÉ IMPORTANTES

CONSERVER CES DIRECTIVES : Pour réduire les risques d'incendie ou d'explosion, d'électrocution et

de blessures, lire et comprendre toutes les directives comprises dans le présent manuel. Se familiariser a commandes et le bon fonctionnement de l'appareil.

- Ce produit est conçu uniquement pour une utilisation domestique.

AVERTISSEMENT : RISQUE D'INCENDIE OU D'EXPLOSION. Les vapeurs du solvant et du produit de pulvérisation risquent d'exploser ou de prendre feu. Des blessures graves dommages matériels risquent de se produire.

Dans le but d'éviter ces risques, respecter les mesures de prévention suivantes :

• Évacuer l'air vicié et renouveler l'apport d'air frais dans le but de maintenir l'air de la zone de pulvérisation exempt de vapeurs inflammables.
• Éviter toutes sources d'inflammation comme les étincelles produites par l'électricité statique, les flammes veilleuses, les objets chauds, les cigarettes et les étincelles provoquées par le branchement et le débranchordons d'alimentation ou d'interrupteurs de lampes de travail.
• Toujours avoir un extincteur à portée de main et en bon état de fonctionnement.
• Respecter les précautions et les avertissements des fabricants de la matière et du solvant.
• Ne pas pulvériser de matières inflammables ou combustibles près d'une flamme nue ou de sources d'int comme les cigarettes, les moteurs et les appareils électriques.
• Connaître les composants de la peinture et des solvants à pulvériser. Lire toutes les fiches signalétiques étiquettes de contenant fournies avec les peintures et les solvants. Respecter les consignes de sécurité fabricants de peintures et de solvants.

⚠ AVERTISSEMENT : RISQUE D'EXPLOSION EN PRÉSENCE DE MATIÈRES INCOMPATIBLES.

Des blessures graves ou des dommages matériels risquent de se produire.

Dans le but d'éviter ces risques, respecter les mesures de prévention suivantes :

• Ne pas utiliser de javellisant.
• Ne pas utiliser de solvants à base d'halon notamment du chlorure de méthylène et du trichloréthane-1.1 incompatibles avec l'aluminium et risquent de provoquer une explosion. En cas de doute sur la compatib matière avec l'aluminium, communiquer avec le fournisseur de l'apprêt.

⚠ AVERTISSEMENT : VAPEURS DANGEREUSES. Les produits de pulvérisation, les solvants et d'autres matières peuvent être nocifs par inhalation ou contact avec le corps. Les va peuvent provoquer des nausées graves, des évanouissements ou un empoisonnement.

Dans le but d'éviter ces risques, respecter les mesures de prévention suivantes :

• Utiliser un respirateur ou un masque s'il y a risque d'inhaler des vapeurs. Lire toutes les directives fournies avec le masque pour s'assurer qu'il offre la protection nécessaire.
• Porter une protection oculaire.
• Porter les vêtements protecteurs exigés par le fabricant de l'apprêt.

AVERTISSEMENT : RISQUE D'ÉLECTROCUTION. Peut entraîner de graves blessures.

Dans le but d'éviter ces risques, respecter les mesures de prévention suivantes :

• Maintenir la fiche du cordon d'alimentation et la détente de pulvérisation exemptes de produit de pulvéris d'autres liquides. Ne jamais tenir le cordon par la fiche pour soutenir le cordon. Le non-respect de ces provoquer une décharge électrique.
• Ne jamais immerger des composants électriques dans de l'eau ou tout autre liquide. Pour nettoyer, essu surface externe du pulvérisateur avec un chiffon humide. Toujours s'assurer que le pulvérisateur est débra avant de le démonter pour le nettoyage.
• Ne pas exposer l'appareil à la pluie ou à à l'humidité.
• Ne pas utiliser le cordon de façon abusive. Ne pas utiliser le cordon pour transporter l'appareil ni tirer dessus pour le débrancher de la prise de courant. Tenir le cordon éloigné de la chaleur, de l'huile, des bords tranchant pièces mobiles. Remplacer immédiatement tout cordon endommagé.

⚠ AVERTISSEMENT : RISQUE D'INJECTION CUTANÉE. Peut entraîner de graves blessures.

Dans le but d'éviter ces risques, respecter les mesures de prévention suivantes :

• Ne JAMAIS viser une partie du corps avec le pulvérisateur.
• Ne pas viser de personnes ou d'animaux avec le pulvérisateur, ni ne pulvériser de produit sur eux.
• Ne JAMAIS mettre une partie du corps en contact avec le jet de liquide.
• Ne JAMAIS mettre la main devant le pulvérisateur. Porter des gants. Les gants ne protègent pas contre causée par injection.
• Tenir les mains et les autres parties du corps loin de la sortie du pulvérisateur. Par exemple, ne pas boucher les fuites avec une partie de votre corps.
• Toujours débrancher le pulvérisateur avant de procéder à son entretien, de nettoyer le pare-buse, de cha buse ou de laisser l'appareil sans surveillance.
• Toujours utiliser le pare-buse. Ne pas utiliser le pulvérisateur si le pare-buse n'est pas en place.

AVERTISSEMENTS DE SÉCURITÉ GÉNÉRAUX

⚠ AVERTISSEMENT : GÉNÉRAL. Risque de provoquer des blessures graves ou des dommages matériels.

Dans le but d'éviter ces risques, respecter les mesures de prévention suivantes :

• Ne pas viser de personnes (y compris vous-même) ni d'animaux avec le pulvérisateur, ni ne pulvériser des eux.
• Ne pas pulvériser à l'extérieur les jours venteux.
• Porter des vêtements protecteurs pour protéger la peau et les cheveux de la peinture.
• Respecter tous les codes locaux, étatiques, provinciaux, territoriaux et nationaux relatifs à la ventilation, à prévention des incendies et au fonctionnement.
• Toujours porter des gants, une protection oculaire et un respirateur ou un masque qui conviennent au tr peinture.
• Ne pas utiliser ou pulvériser près d'enfants. Tenir les enfants à l'écart de l'appareil en tout temps. Cons pulvérisateur hors de la portée des enfants.
• Ne pas trop tendre les bras ou se tenir sur une surface instable. Bien conserver son équilibre et une en tout temps.
• Être vigilant et surveiller le travail effectué.
• Ne pas utiliser l'appareil en cas de fatigue ou sous l'emprise d'alcool ou de drogues.
• Lire toutes les directives et les précautions en matière de sécurité de l'appareil et de la matière à pulvériser avant de mettre en marche l'appareil.
• Le port d'une protection auditive est recommandé lors d'utilisation prolongée.

INSTRUCTIONS DE MISE À LA TERRE

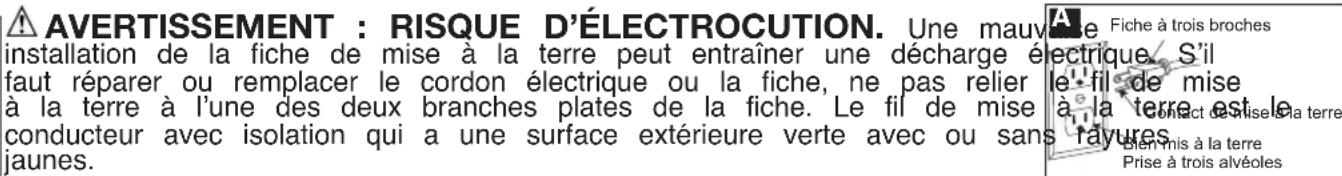

Ce produit doit être mis à la terre. En cas de court-circuit électrique, la mise à la terre réduit le risque d'électrocution en fournissant un fil d'échappement pour le courant électrique. Ce produit est muni d'un cordon ayant un terre avec une prise de mise à la terre adéquate. La fiche doit être branchée sur une prise de courant installée et mise à la terre conformément à tous les codes et à toutes les ordonnances à l'échelle local

Ce produit doit être utilisé sur un circuit à tension nominale de 120 V et comprend une fiche de mise à la terre semblable à la fiche illustrée. Ne brancher l'appareil qu'à une prise présentant la même configuration que celle de la Ne pas utiliser d'adaptateur avec ce produit.

Vérifier auprès d'un électricien ou d'un réparateur professionnel si les directives de mise à la terre ne sor parfaitement comprises ou en cas de doute sur le fait que le produit est correctement mis à la terre ou modifier la fiche fournie; si elle ne s'insère pas dans la prise, faire installer une prise adéquate par un é professionnel.

RALLONGES

Utiliser uniquement une rallonge à trois fils qui possède une fiche de mise à la terre à trois lames et fentes correspondant à la fiche du produit. S'assurer que la rallonge est en bon état. Lorsqu'une rallonge s'assurer d'utiliser un calibre suffisamment élevé pour assurer le transport du courant nécessaire au fonctie de l'appareil. Une rallonge de calibre inférieur causera une chute de tension de ligne et donc une perte une surchauffe. Si la rallonge est destinée à l'usage extérieur, le suffixe W-A doit être inscrit après la classification de la rallonge. Par exemple, un code SJTW-A indiquerait un cordon d'alimentation adéquat pour un usage extér connaître les cordons de bon calibre à utiliser, consulter le tableau suivant.

Calibre minimal des cordons de rallongeTension Longueur totale du cordon en pieds
120V	0-25	26-50	51-100	101-150
			(0-7,6m)	(7,6-15,2m)	(15,2-30,4m) (30,4-45,7m)
240V	0-50	51-100		101-200	201-300
			(0-15,2m)	(15,2-30,4m)	(30,4-60,9m) (60,9-91,4m)
Intensité (A)
Au moins	Au plus		Calibre moyen des fils (AWG)
0	-	6	18	16	14
6	-	10	18	16	14
10	-	12	16	16	14
12	-	16	14	12	Non recommandé

⚠ AVERTISSEMENT : Certains produits de pulvérisation renferment des produits chimiques reconnus par l'État de la Californie pour causer le cancer, des anomalies congénitales ou d'autres dangers pour la reproductio réduire l'exposition à ces produits chimiques, porter un équipement de sécurité adéquat, à savoir un masqu gants et tout autre équipement protecteur approprié. Passer en revue et suivre les mesures de sécurité fig contenant de produit de pulvérisation.

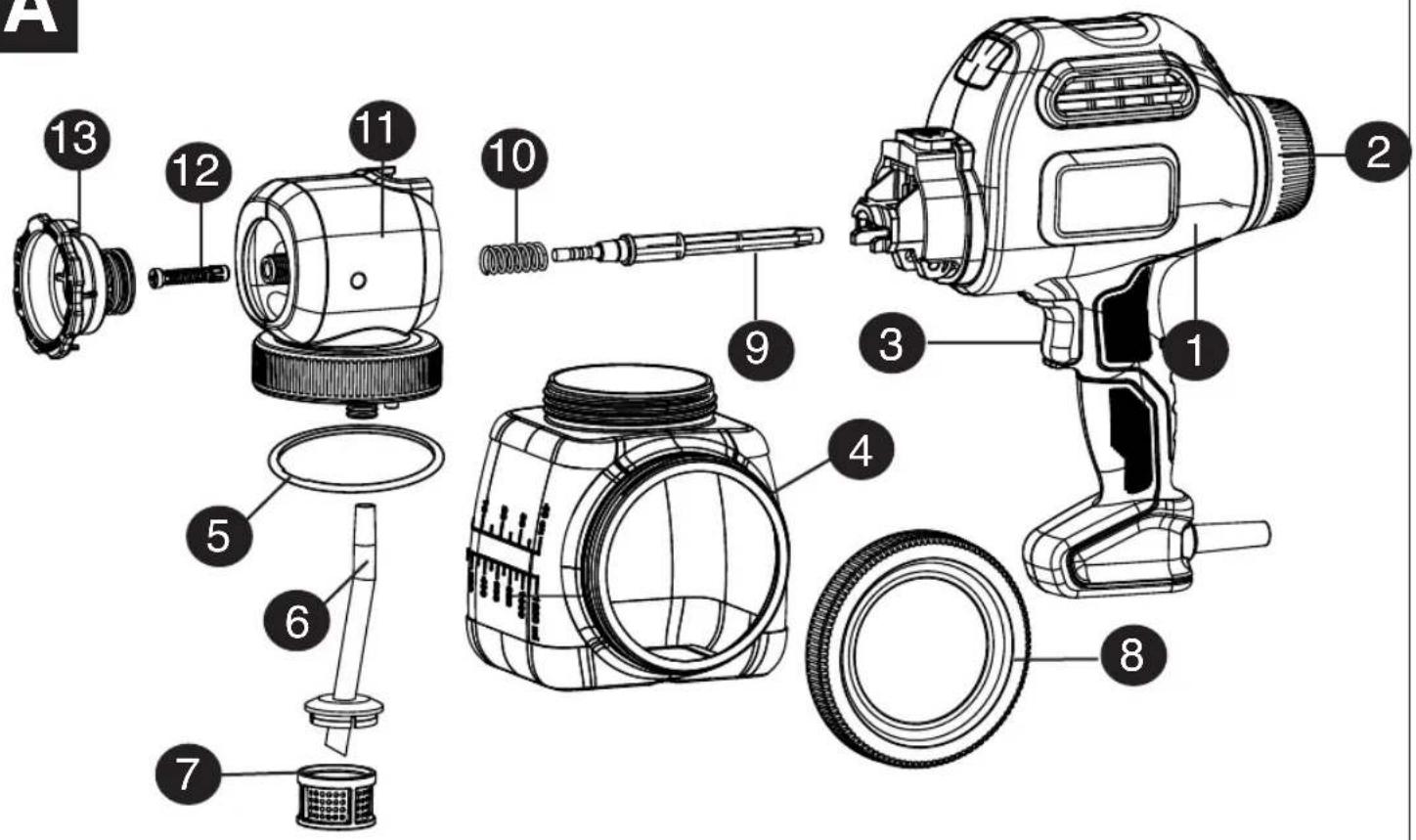

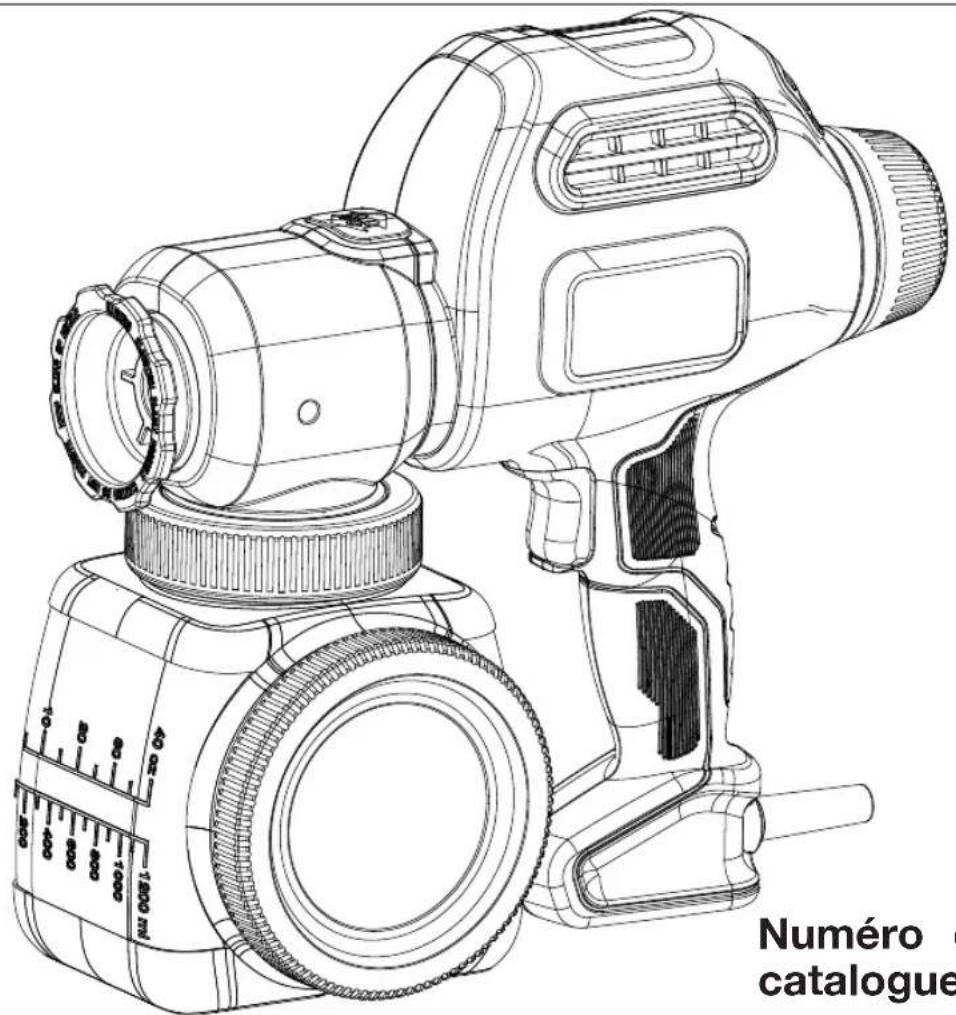

COMPONENTS

A

DESCRIPTION

FONCTIONNELLE

1.) Pulvérisateur de peinture
2.) Bouton de réglage de débit
3.) Détente
4.) Cartouche à remplissage latéral
5.) Joint torque
6.) Tube d'aspiration
7.) Filtre du tube d'aspiration
8.) Couvercle

9.) Piston

10.) Ressort de piston

11.) Module de corps de clapet

12.) Clapet d'atomiseur

13.) Buse à jet en éventail (verte)

14.) Buse à jet conique (bleue)

15.) Huile de graissage

16.) Brosse de nettoyage

17.) Seau de mélange

18.) Broche de nettoyage

d'utiliser l'équipement de protection appro et débrancher l'appareil.

AVERTISSEMENT : S'assurer que

la zone est bien ventilée et qu'elle est exempte de vapeurs inflammables.

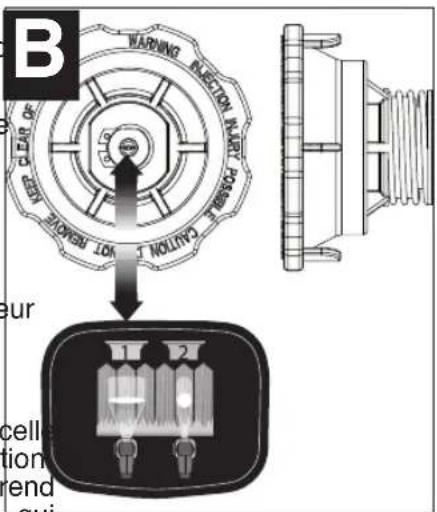

CHOIX DE LA BUSE DE PULVÉRISATION

ADÉQUATE - (FIGURES B ET B1)

Le pulvérisateur comprend deux buses standard chromocodées, ce qui facilite leur identification.

Buse à jet en éventail (large)

(verte - figure B) - TCette buse est pourvue d'un ressort qui est fixé à l'arrière de celle ci, ce qui permet de régler la pulvérisation la verticale et à l'horizontale. Elle comprend aussi des languettes logées sur le côté qui correspondent à la forme de dispersion du jet lorsque le réglage de pulvérisation est horizontal ou vertical de dispersion du jet couvre une zone étendue.

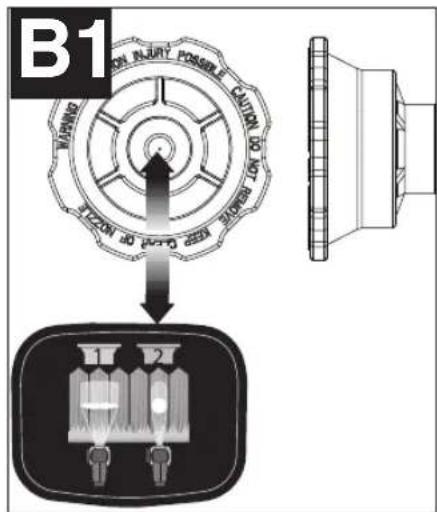

Il s'agit de la buse de pulvérisation numéro 1 du schéma, sur le dessus du pulvérisateur.

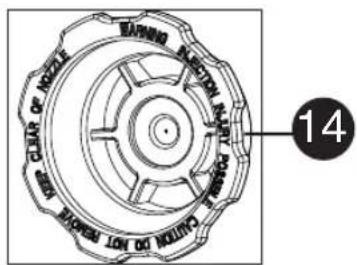

Buse conique (bleue - figure B1) - La forme de dispersion du jet de la buse conique est plus concentrée. Utiliser cette buse pour les articles trop petits pour la buse à jet en éventail. Il s'agit de la buse de pulvérisation numéro 2 du schéma, sur le dessus du pulvérisateur.

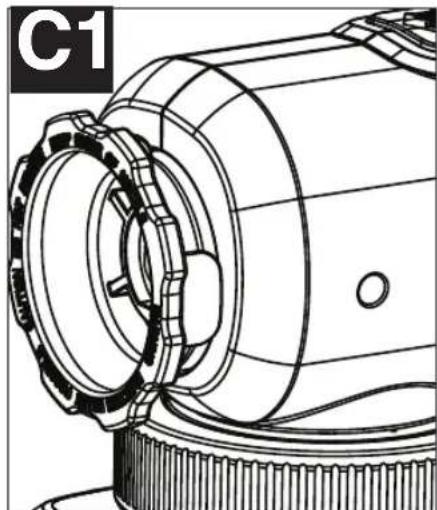

FIXATION DES BUSES DE PULVÉRISATION - (FIGURES C ET C1)

Pour fixer la buse de pulvérisation verte à jet en éventail -

• S'assurer que le cordon est débranché
- Visser la buse sur la broche jusqu'à qu'une résistance se fasse sentir (environ tours complets).

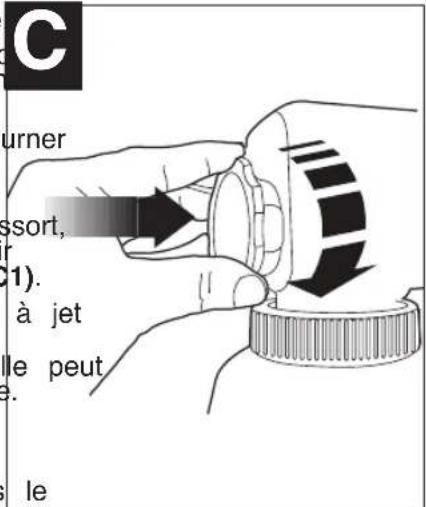

- Enfoncer la buse à ressort, puis la tourner de manière à ce qu'elle soit bien logée (figure C).
- Lorsque la buse est bien logée, le ressort, situé à l'arrière de la buse, la fera sortir légèrement dès qu'il est relâché (figure C1).
- S'assurer que la buse de pulvérisation à jet en éventail est bien vissée, à la main seulement. Si la buse est mal vissée, elle peut présenter des fuites ou être endommagée.

Pour déposer la buse de pulvérisation verte à jet en éventail :

- Enfoncer la buse, puis la tourner dans le sens antihoraire.

Pour fixer la buse de pulvérisation bleue à jet conique :

• Visser la buse sur la tige de manière à ce qu'elle soit bien logée.
• S'assurer que la buse de pulvérisation à jet conique est bien vissée, à la main seulement. Si la buse elle peut présenter des fuites ou être endommagée.

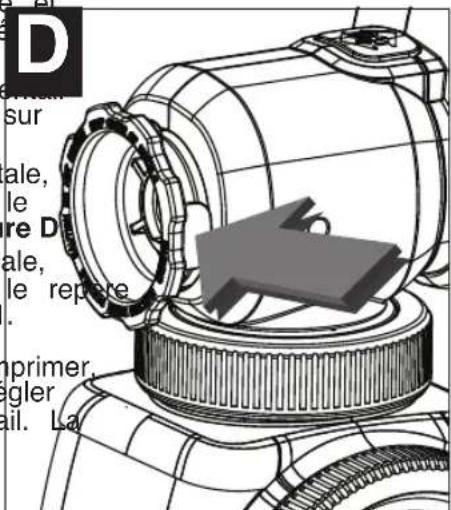

RÉGLAGE DE LA BUSE DE PULVÉRISATION À JET EN ÉVENTAIL - (FIGURES D ET D1)

Pour régler la buse de pulvérisation à jet en éventail :

• S'assurer que le cordon est débranché que la buse de pulvérisation à jet en é tail est bien serrée manuellement.

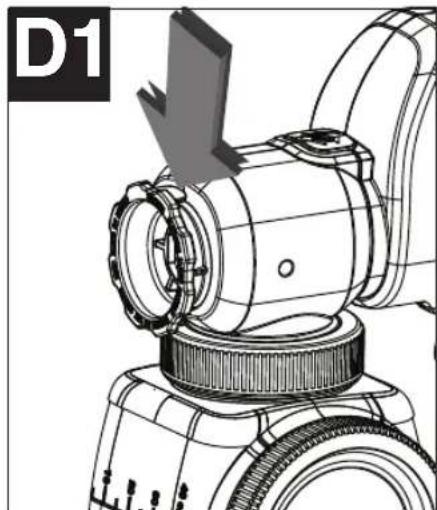

- La buse de pulvérisation à jet en éveint comporte deux languettes qui s'alignent sur le réglage vertical ou horizontal.
- En vue d'une pulvérisation à l'horizontale, régler la buse pour qu'elle s'aligne sur le repère vertical comme le montre la figure D
- En vue d'une pulvérisation à la verticale, régler la buse pour qu'elle s'aligne sur le rep horizontal comme le montre la figure D1.

⚠ MISE EN GARDE : Ne pas comprimer

ni enfoncer le ressort au moment de régler la forme de dispersion du jet en éventail. I buse doit tourner sans se desserrer.

CONSEIL : S'assurer que le type de produit utilisé peut être nettoyé avec de l'essence minérale ou un diluant (pour les peintures à l'huile) ou une solution d'eau chaude savonneuse (pour les peintures solubles dans l'eau comme le latex). Utiliser des toiles de protection au moment de verser et de mélanger la peinture à pulvériser et lors des essais de viscosité afin de protéger vos planchers et tout ce qui doit rester intact dans la zone de pulvérisation.

Il peut être nécessaire de diluer le liquide à pulvériser avant de commencer. Pour ce faire, utiliser le bon produit diluant recommandé sur le contenant par le fabricant du produit et employer le taux de dilution adéquat.

AVERTISSEMENT : Ne pas utiliser de matières dont le point d'éclair est supérieur à 60 °C (140 °F).

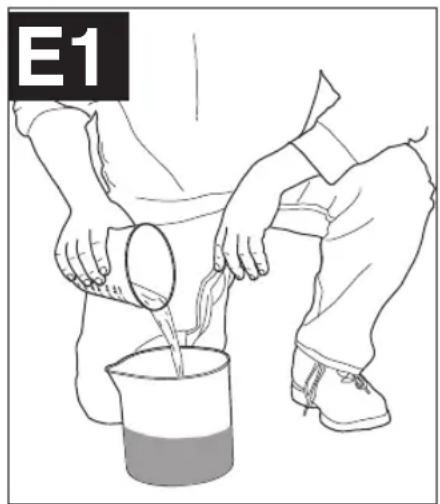

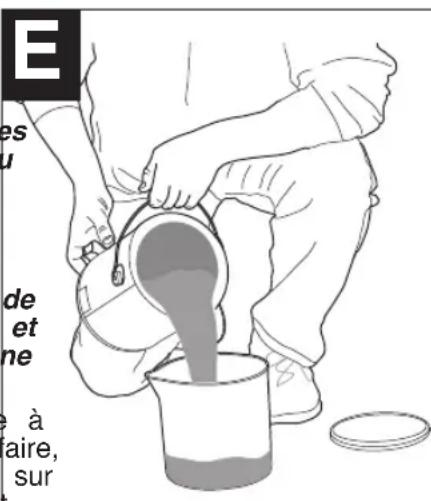

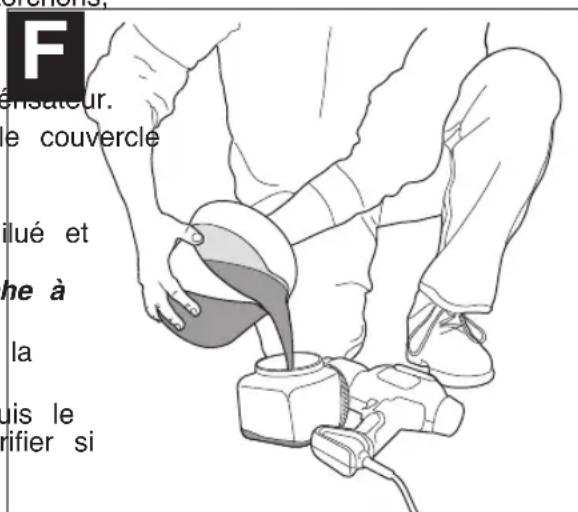

Utiliser le seau de 2,6 l (2 3/4 pintes) fourni pour transférer le produit à pulvériser du contenant initi diluer le produit et de le mesurer (figure E).

- S'il faut diluer le produit, utiliser le bon diluant recommandé par le fabricant (figure E1).

- La coupelle de remplissage à nettoyage rapide présente une mesure de 74 ml (2,5 oz). Cette couj servir comme mesure rapide pour diluer le produit de 5 % dans la cartouche à remplissage latéral.

- Il est possible de pulvériser une peinture au latex avec cet appareil. Il se peut toutefois que le taux de nécessaire surpasse les recommandations du fabricant. L'opérateur doit tenir compte du type d'application et l'emplacement final du projet lors de la pulvérisation.

TAUX DE DILUTION COURANTS INDIQUÉS SUR LE CONTENANT DE PEINTURE
SUGGESTIONS DES FABRICANTS	ML PAR LITRE (OZ PAR GALLON)
237 ml (1/2 chopine) 237	ml (8 oz)
5 % 192 ml (6 1/2 oz)
10 % 384 ml (13 oz)

CONSEILS DE PRÉPARATION

• Toujours bien préparer la surface pour optimiser le fini lors de tout travail de pulvérisation. Autrement dit, toutes les surfaces doivent être exemptes de poussières, de saletés, de rouille et de graisse. Laver sous pression lé-rasses ou les surfaces extérieures et laisser sécher avant de pulvériser.
• Il est recommandé de bien couvrir tous les coins et autres zones et d'utiliser des toiles de protection sur les planchers et tout autre objet de la zone de pulvérisation qui doivent demeurer intacts.
• La pellicule qui se forme à la surface de la peinture risque d'obstruer le pulvérisateur. Retirer la pellicule avant de mélanger. Il peut être nécessaire de filtrer un produit usagé dans un entonnoir muni d'un filtre ou un bas pour retirer toutes impuretés qui risquent d'obstruer le circuit.
• Avant de commencer, se munir de gants, d'essuie-tout, de torchons, etc., en cas d'accidents.

REMLISSAGE DE LA CARTOUCHE - (FIGURE F)

• S'assurer que la cartouche est complètement vissée au pulvénsateur.
• Déposer le pulvérisateur sur le côté de manière à ce que le couvercle latéral de la cartouche soit vers le haut.
• Dévisser le couvercle situé sur le côté de la cartouche.
• Remplir la cartouche à remplissage latéral du produit bien dilué et filtré (figure F). CONSEIL : Utiliser le seau de mélange pour transférer le produit de son contenant d'origine à la cartouche à remplissage latéral.
• Nettoyer toute trace de liquide du filetage ou des côtés de la cartouche et du pulvérisateur.
• Commencer par bien engager le couvercle sur le filetage, puis le visser complètement sur la cartouche à remplissage latéral. Vérifier si le couvercle est bien vissé avant de prendre le pulvérisateur.

RÉGLAGES DE DÉBIT

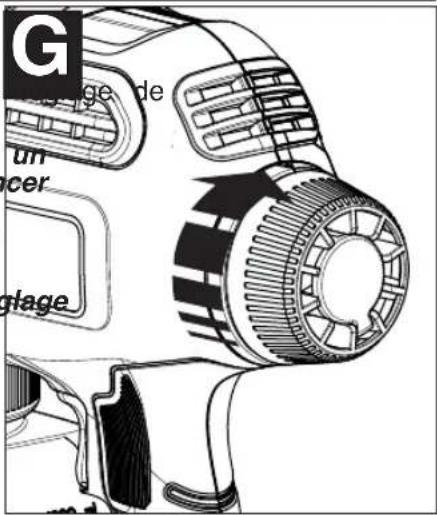

BOUTON DE RÉGLAGE DE DÉBIT - (FIGURE G)

Le bouton de réglage de débit règle la quantité de liquide à pulvériser.

- Sélectionner le réglage bas (1), moyen (5) ou élevé (9) du bouton de débit.

CONSEIL : Toujours vérifier d'abord la forme de dispersion du jet sur vieux morceau de carton ou sur tout autre matériau similaire. Commen avec le bouton de réglage de débit au réglage maximum. Pour la pulvérisation de matières lourdes et épaisses, il vaut mieux utiliser un réglage plus élevé se rapprochant du n° 9.

Pour la pulvérisation des matières minces, il vaut mieux utiliser un réglage plus bas se rapprochant du n° 1.

FONCTIONNEMENT

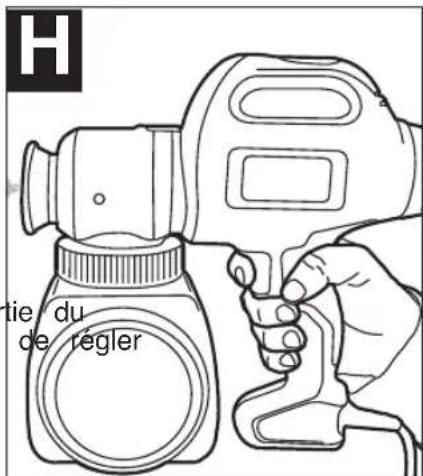

DÉTENTE MARCHE/ARRÊT - (FIGURE H)

La détente commande la mise en marche et l'arrêt du pulvérisateur.

• Pour allumer le pulvérisateur, enfoncer la détente.
• Pour éteindre le pulvérisateur, relâcher la détente.

⚠ AVERTISSEMENT : Risque de blessures. Ne jamais viser une partie corps avec le pulvérisateur. Ne jamais appuyer sur la détente au moment de la position de pulvérisation.

METTRE AU POINT UNE BONNE TECHNIQUE DE PULVÉRISATION

• S'exercer à pulvériser sur un matériau mis au rebut, comme un morceau de carton, pour vérifier la forr dispersion du jet et se familiariser avec les fonctions de réglage du débit et de réglage de vitesse du pu
• S'assurer que la surface de pulvérisation est exempte de poussière, de saleté et de graisse.
• S'assurer que la zone de pulvérisation est propre et exempte de poussières qui pourraient être soufflées surfaces nouvellement peintes.
• Couvrir toutes les zones à protéger de la pulvérisation.
• Toujours pulvériser à une distance minimum de 25 mm (1 po) et à une distance maximum de 355 mm (figure I). La distance optimale est habituellement autour de 254 mm (10 po) ou utiliser un bâton de brassage de peinture comme référence.

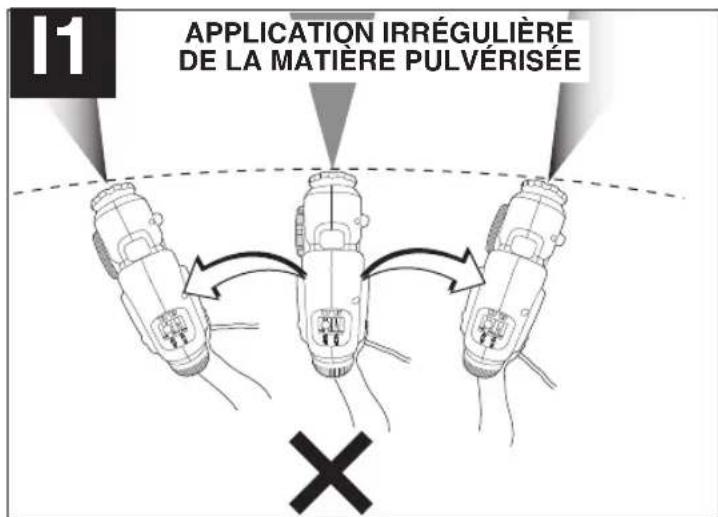

• Une méthode courante utilisée pour pulvériser une surface importante consiste à pulvériser en croix. On par la pulvérisation de bandes horizontales, puis on repasse à la verticale sur ces bandes.

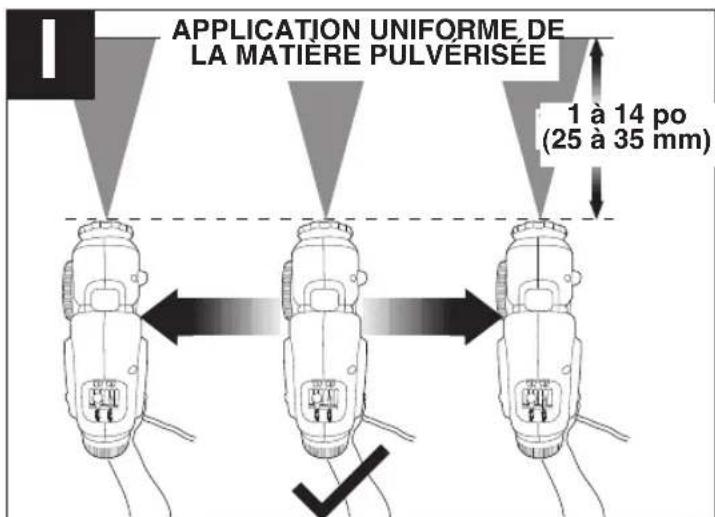

• Pour obtenir une pulvérisation uniforme, toujours maintenir le bras à la même distance (figure I) de la surface à pulvériser. Éviter de bouger le poignet (figure I1).

• Maintenir une vitesse constante et régulière pour produire une couche uniforme. Commencer la pulvérisat le début du déplacement et relâcher la détente avant la fin de la pulvérisation de la bande.
• Éviter de pulvériser une couche épaisse au même endroit. Plusieurs couches minces sont meilleures qu'ou couche épaisse qui peut former des coulisses et des gouttes. Se rappeler que le bouton de commande d'ou la quantité de liquide à pulvériser. Tourner le bouton de débit en sens antihoraire augmente le débit de liquide. Tourner le bouton en sens horaire réduit le débit de liquide. En cas de coulisses de peinture ou de formation de passer un coup de pinceau sec pour les lisser.

⚠ AVERTISSEMENT : RISQUE DE DÉCHARGE ÉLECTRIQUE. S'il faut pulvériser en hauteur, ne jamais incliner le pulvérisateur de plus de 45 degrés. Le produit à pulvériser risque de fuir dans le boîtier du m

CONSEIL : Si le clapet d'atomiseur n'est pas bien logé, le produit de pulvérisation fuira par l'arrière de buse. Si le produit fuit, éteindre le pulvérisateur et le débrancher de la source d'alimentation immédiat Suivre ces étapes pour corriger le problème :

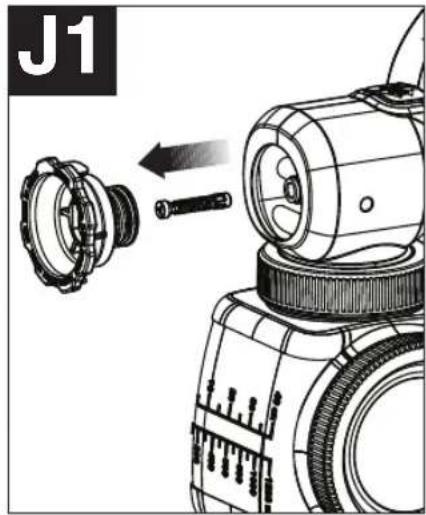

- S'assurer que le pulvérisateur est débranché de la source d'alimentation. Tourner la buse pulvérisation dans le sens antihoraire pour l'enlever (figure J). Pour la buse à jet en éventail, ne pas oublier de l'enfoncer, puis de la tourner dans le sens antihoraire pour l'enlever.

- Enlever l'atomiseur et vérifier s'il a besoin d'être nettoyé ou remplacé. Vérifier également l'intérieur du corps de pompe à la recherche débris ou d'obstruction et nettoyer si c'est nécessaire (figure J1).

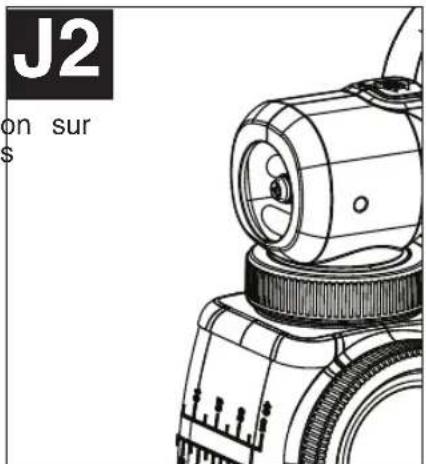

- Remettre le clapet de l'atomiseur en s'assurant qu'il est bien logé (figure J2).

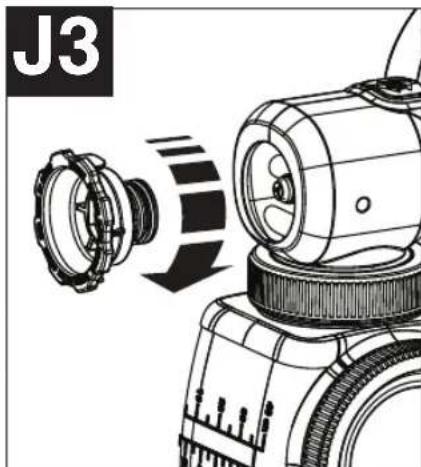

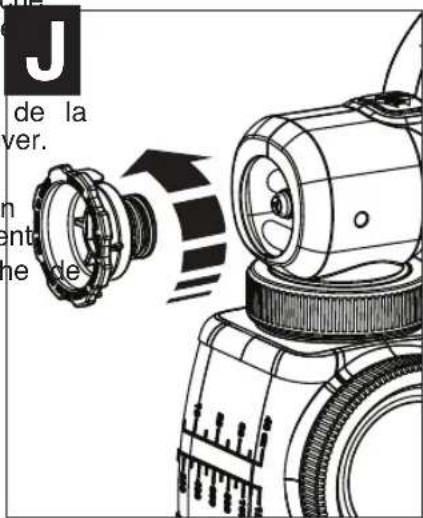

- Visser de nouveau la buse de pulvérisation sur le pulvérisateur en la tournant dans le sens horaire (figure J3).

⚠ AVERTISSEMENT S'assurer d'utiliser l'équipement de protection approprié.

• S'assurer que l'aire de nettoyage est bien ventilée et exempte de vapeurs inflammables.
• Toujours pulvériser à l'extérieur lors de l'utilisation d'une solution de nettoyage dans l'appareil.
• Utiliser des toiles de protection au moment de verser et de mélanger la peinture à pulvériser et lors d viscosité afin de protéger vos planchers et tout ce qui doit rester intact dans la zone de pulvérisation.

POUR AMORCER LE NETTOYAGE :

- Débrancher le pulvérisateur de la source d'alimentation.

- Dévisser le couvercle sur le côté de la cartouche et verser tout liquide restant dans le contenant original (figure K).

- Verser une petite quantité d'une solution de nettoyage appropriée dans la cartouche (figure K1).

- Utiliser une eau savonneuse chaude pour les matières à base d'eau.

- Pour les matières à base d'huile, utiliser la solution de nettoyage recommandée par les fabricants.

- Revisser solidement le couvercle sur la cartouche et secouer vigoureusement le pulvérisateur.

- Dévisser le couvercle sur le côté de la cartouche et éliminer adéquatement la solution de nettoyage.

- Remplir la cartouche d'une petite quantité de solution de nettoyage fraîche (figure K1). Visser solidement le couvercle sur la cartou ce.

- Brancher le cordon d'alimentation et pulvériser la solution de nettoyage, contenue dans le pulvérisateur, sur une matière mise au rebut, pendant 5 secondes (figure K2).

- Débrancher le pulvérisateur de la source d'alimentation.

- Éliminer adéquatement la solution de nettoyage.

- Tourner la buse de pulvérisation dans le sens antihoraire pour l'enlever, puis enlever l'atomiseur (figure K3). Consulter les figures C et C1.

- Dévisser la cartouche du pulvérisateur en tournant la bague comme le montre la figure K4. Déposer le tube d'aspiration, le riltre et le joint torique du pulvérisateur. Nettoyer les pièces avec la brosse de nettoyage et la bonne solution de nettoyage.

- Déposer le boîtier avant du pulvérisateur. Pour ce faire, enfoncer le bouton de dégagement, puis dégager le boîtier avant du pulvérisateur en tirant dessus (figures K5 et K6).

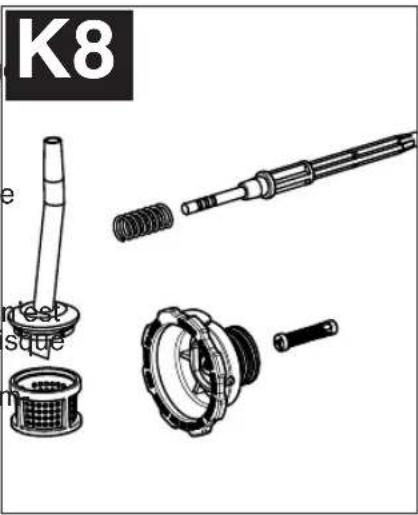

- Déposer le piston et le ressort (figure K7)

• Nettoyer la buse de pulvérisation, le tube d'aspiration et le filtre, l'atomiseur, le piston ressort au moyen de la brosse de nettoyag d'une solution de nettoyage adéquate (figure K8).
• Bien nettoyer l'intérieur du barillet de pompe avec la brosse de nettoyage (figure K9).

IMPORTANT : S'assurer d'éliminer toute la matière contenue à l'intérieur du barillet de pompe. Une petite quantité de matière qui pas enlevée avec la brosse de nettoyage ri de durcir au fil du temps et de bloquer le mouvement du piston, causant ainsi des domages au pulvérisateur.

- Nettoyer en profondeur l'intérieur des orifices d'admission et de retour avec la brosse de nettoyage (figure K10).

IMPORTANT : Nettoyer aussi en profondeur le petit orifice d'aération, illustré avec une flèche à la figure K11, avec la broche de nettoyage incluse.

- Bien sécher toutes les pièces.

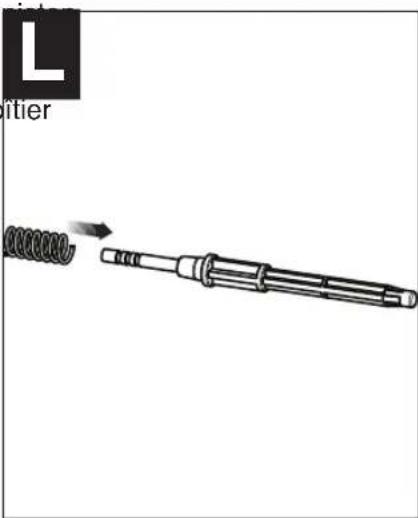

• Glisser le ressort sur la partie avant du (figure L).
• Insérer le piston et le ressort dans le boîtier avant (figure L1).

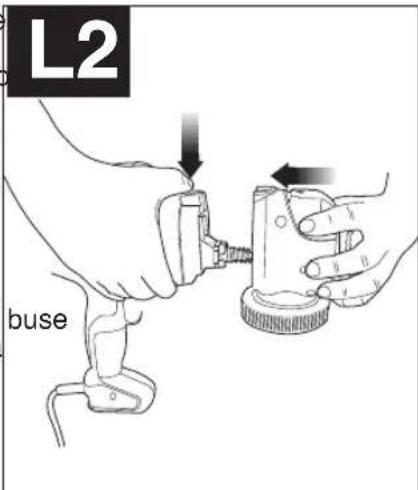

• Enfoncer le bouton de dégagement, inséré boîtier avant comprenant le piston dans le pulvérisateur, de manière à ce que le bouto s'enclenche en place (figure L2).
  AVIS : L'unité ne peut pas être assemblée de nouveau si le piston et le ressort ne sont pas en place.

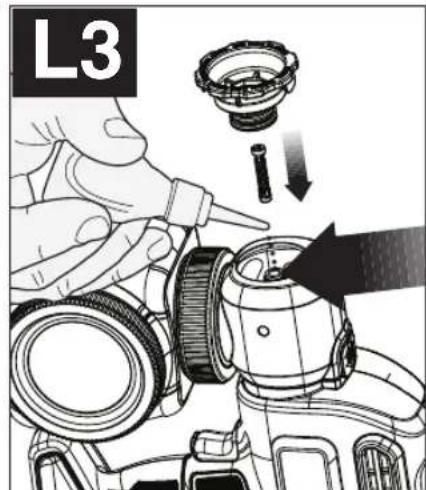

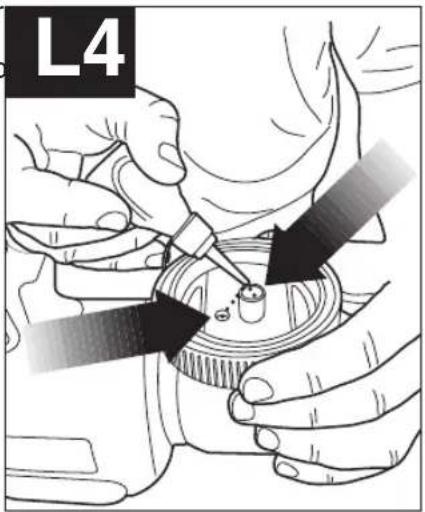

• Verser quelques gouttes d'huile dans l'ouverture du cylindre. Insérer le clapet d'atomiseur dans le boîtier avant. Visser la de pulvérisation sur le boîtier avant, puis la serrer manuellement (figure L3).

• Utiliser l'huile de graissage fournie et ver quelques gouttes d'huile dans les orifices d'admission et de sortie du pulvérisateur co le montre la figure L4.

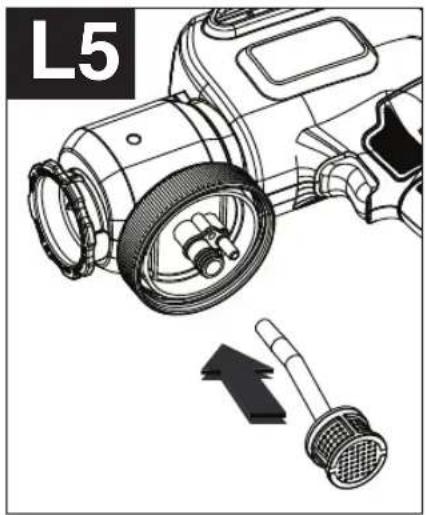

• Insérer le tube d'aspiration dans l'orifice d'admission du pulvérisateur (figure L5).

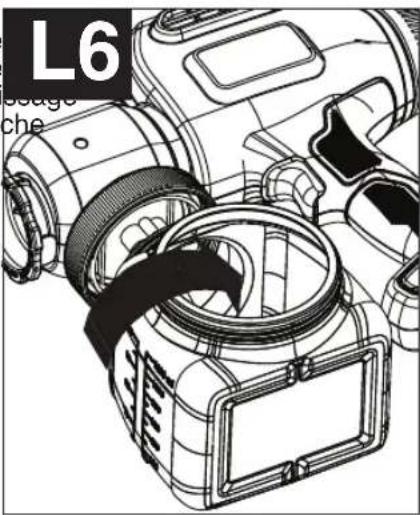

- Visser de nouveau la cartouche sur le pulvérisateur (figure L6) en s'assurant que le languettes de la cartouche s'alignent sur ce de la bague filetée. Le couvercle de rempli latéral doit toujours se trouver du côté gau du pulvérisateur.

N'utiliser qu'un détergent doux et un chiffon humide pour nettoyer le bloc d'alimentation. Ne jamais laisse pénétrer dans le bloc d'alimentation et n'immerger aucune pièce du bloc d'alimentation dans un liquide. IMPORTANT : Pour garantir la SÉCURITÉ et la FIABILITÉ du produit, les réparations, l'entretien et le réglage (autre que ceux énumérés dans ce manuel) doivent être réalisés par un centre de réparation autorisé ou tout de réparation professionnel, et des pièces de rechange identiques doivent être utilisées.

ACCESSOIRES

Les accessoires recommandés pouvant être utilisés avec l'outil sont disponibles auprès de votre distributeur centre de réparation autorisé. Pour tout renseignement concernant les accessoires, composer le : 1 800 544-6986.

⚠ AVERTISSEMENT : l'utilisation de tout accessoire non recommandé avec cet outil pourrait s'avérer dangereuse.

INFORMATION SUR LES RÉPARATIONS

Tous les centres de réparation Black & Decker sont dotés de personnel qualifié en matière d'outillage électrique; ils sont donc en mesure d'offrir à leur clientèle un service efficace et fiable. Que ce soit pour un avis tech réparation ou des pièces de rechange authentiques installées en usine, communiquer avec l'établissement Decker le plus près de chez vous. Pour trouver l'établissement de réparation de votre région, consulter le des Pages jaunes à la rubrique « Outils électriques » ou composer le numéro suivant : 1 800 544-6986 ou consulter le site www.blackanddecker.com

⚠ AVERTISSEMENT : Toute réparation ne doit être effectuée que par des réparateurs professionnels.
⚠ AVERTISSEMENT : Pour réparer un outil, n'utiliser que des pièces de rechange identiques.

GARANTIE

Garantie complète de deux ans pour une utilisation domestique

Black & Decker (É.-U.) Inc. garantit ce produit pour une durée de deux ans contre tout défaut de matér fabrication. Le produit défectueux sera remplacé ou réparé sans frais de l'une des deux façons suivantes La première façon consiste en un simple échange chez le détaillant qui l'a vendu (pourvu qu'il s'agisse participant). Tout retour doit se faire durant la période correspondant à la politique d'échange du détaillant (habituellement, de 30 à 90 jours après l'achat). Une preuve d'achat peut être requise. Vérifier auprès du pour connaître sa politique concernant les retours hors de la période définie pour les échanges.

La deuxième option est d'apporter ou d'envoyer le produit (transport payé d'avance) à un centre de réparation autorisé ou à un centre de réparation de Black & Decker pour faire réparer ou échanger le produit, à notre discrétion. Une preuve d'achat peut être requise. Les centres Black & Decker et les centres de service autorisés sont répertoriés dans les pages jaunes, sous la rubrique « Outils électriques ».

Cette garantie ne s'applique pas aux accessoires. Cette garantie vous accorde des droits légaux spécifiques et vous pourriez avoir d'autres droits qui varient d'un État ou d'une province à l'autre. Pour toute question, communiquer avec le directeur du centre de réparation Black & Decker le plus près de chez vous. Ce produit n'est pas destiné à un usage comme REMPLACEMENT GRATUIT DES ÉTIQUETTES D'AVERTISSEMENT : si les étiquettes d'avertissement deviennent illisibles ou sont manquantes, composer le 1 800 544-6986 pour en obtenir le remplacement gratuit.pages of the phone directory.

DÉPANNAGE

Problème	Cause possible	Solution possible
• La matière coule ou dégoutte.	• La couche pulvérisée est trop épaisse.	• Réduire le débit d'air en tournant le bouton de commande de débit.
	• La pulvérisation est trop lente.	• Augmenter la vitesse d'application.
	• La pulvérisation est trop près de la surface.	• Augmenter la distance d'surface.
	• La matière est trop liquide.	• Vérifier les recommandations en matière de dilution.
• Éclaboussure excessive.	• Pulvérisateur trop éloigné de la surface.	• Réduire la distance de la surface.
	• Pulvérisation excessive de matière.	• Réduire le débit d'air en tournant le bouton de commande de débit.
• Trop peu de matière pulvérisée ou aucune matière pulvérisée.	• Buse de pulvérisation/chapeau d'air obstrué.	• Nettoyer les buses.
	• Tube d'aspiration lâche ou obstrué.	• Vérifier le tube.
	• Réglage trop faible du bouton de commande de débit.	• Augmenter le réglage du 2016.
	• Matière trop épaisse.	• Vérifier les recommandations matière de viscosité.
• La matière pulvérisée éclabousse.	• La viscosité de la matière est trop élevée.	• Diluer la matière selon les recommandations du fabricant.
• Le pulvérisateur vibre.	• La cartouche est presque vide.	• Remplir la cartouche.
• Du liquide s'échappe sur le côté de la cartouche.	• Le couvercle est mal inséré ou pas assez serré.	• Déposer le couvercle et le réinsérer bien droit, puis le visser solidement.
	• Traces de peinture sur le filetage de la cartouche et le couvercle.	• Nettoyer le dessus et le la cartouche et du couvercle.
• Le moteur fonctionne bien, mais il n'y a pas de pulvérisation.	• Clapet d'atomiseur bouché ou usé.	• Nettoyer ou remplacer au besoin.
	• Clapet d'atomiseur manquant.	• Installer un clapet d'atomiseu
	• Matière trop épaisse.	• Matière mince.
	• Buse de pulvérisation bouchée.	• Nettoyer la buse.
	• Filtre d'admission bouché.	• nettoyer le filtre d'admission.
	• Le bouton de réglage doit être ajusté.	• Ajuster le bouton.
	• Piston usé.	• Nettoyer et huiler ou remplac
• Ne peut assembler de nouveau l'unité.	• Une étape d'assemblage a été sautée.	• Insérer le ressort et le piston dans le boîtieravantleréassemblagedel'unité.
		• Enfoncerleboutondedégagement etlemaintenirdanscetteposition durantleréassemblage.

Pour de l'aide avec l'outil, consulter notre site Web www.blackanddecker.com pour l'emplacement du centre de réparation le plus près ou communiquer avec l'assistance BLACK & DECKER au 1 800 544-6986.

PULVERIZADOR DE PINTURA ELÉCTRICO

MANUALDEINSTRUCCIONES

Name · Nombre Last Name · Apellido

Address · Dirección
