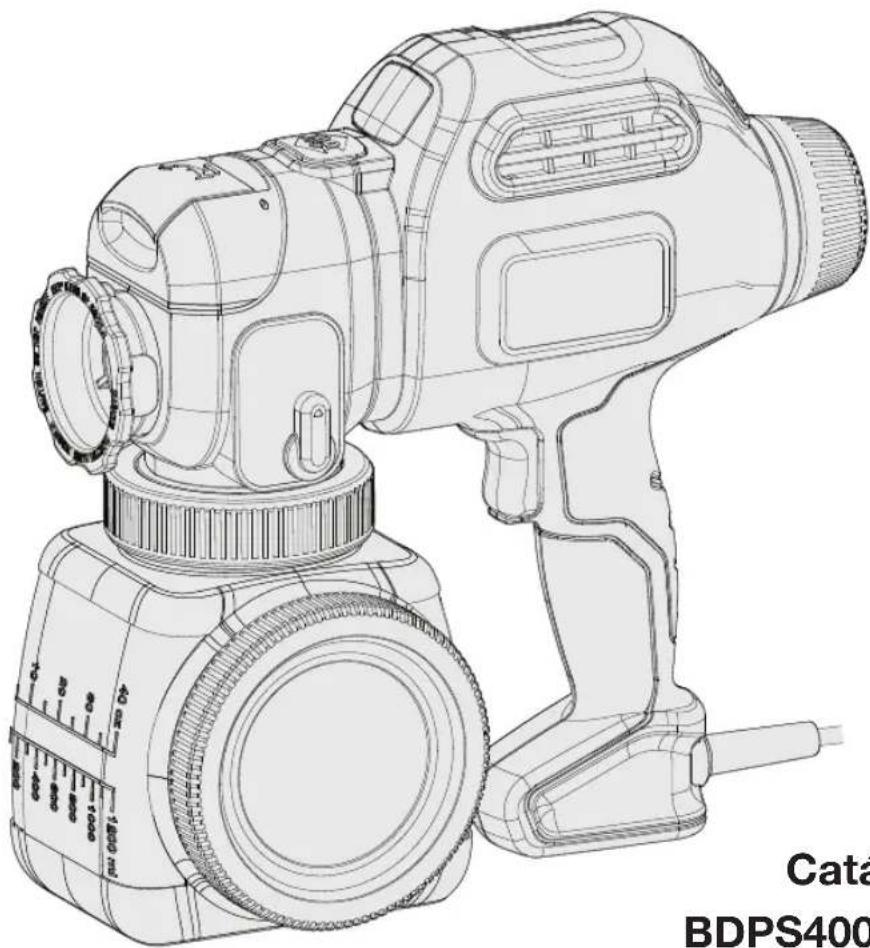

MODE D'EMPLOI BDPS400 BLACK & DECKER

PULVÉRISATEUR DE PEINTURE ÉLECTRIQUE

MODE D'EMPLOI

Numéros de catalogue : BDPS400 & BDPS600

Merci d'avoir choisi Black & Decker! Consulter le site Web www.BlackandDecker.com/NewOwner pour enregistrer votre nouveau produit.

À LIRE AVANT DE RETOURNER CE PRODUIT POUR QUELQUE RAISON QUE CE SOIT :

Si des questions ou des problèmes surgissent après l'achat d'un produit Black & Decker, consulter le site Web

WWW.BLACKANDDECKER.COM/INSTANTANSWERS

pour obtenir des réponses instantanément 24 heures par jour.

Si la réponse est introuvable ou en l'absence d'accès à l'Internet, composer le 1 800 544-6986 de 8 h à 17 h HNE, du lundi au vendredi, pour parler avec un agent. Prière d'avoir le numéro de catalogue sous la main lors de l'appel.

CONSERVER CE MANUEL POUR UN USAGE ULTÉRIEUR.

TABLE DES MATIÈRES

Lignes directrices en matière de sécurité — définitions ......2

Consignes de sécurité importantes....20

Avertissements de sécurité généraux ....21

Directives relatives à la mise à la terre ....2

Rallonges 22

Composants....23

Préparation 24

Choix de la buse de pulvérisation adéquate .....24

Fixation des buses de pulvérisation....24

Réglage de la buse de pulvérisation à jet en éventail......

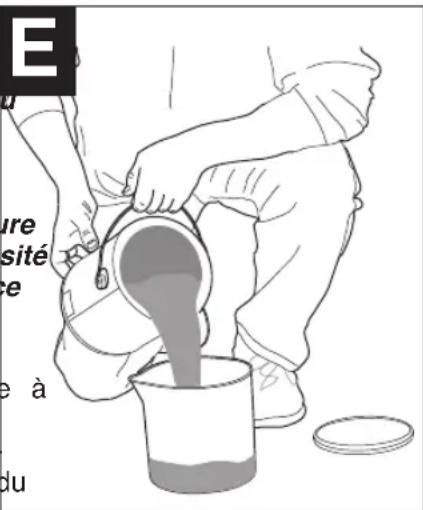

Préparation du produit liquide 25

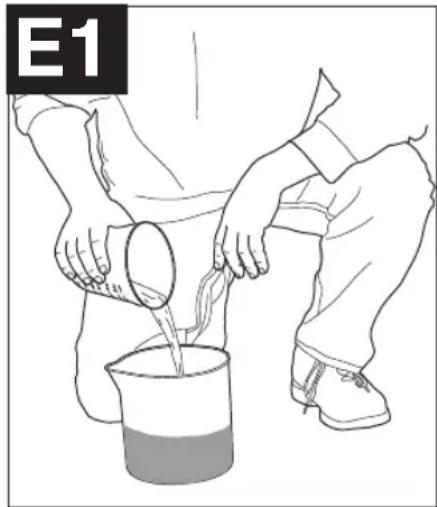

Conseils de préparation ....25

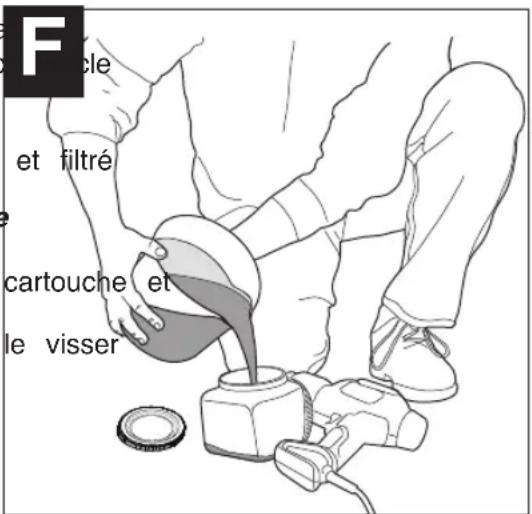

Remplissage de la cartouche....25

Réglage facultatif si le tube à distance est utilisé ....

Réglages de vitesse et de débit....27

Fonctionnement ....27

Interrupteur marche/arrêt 27

Amorçage du pulvérisateur avec le tube à distance .....2

Technique de pulvérisation ....28

Nettoyage 29

Utilisation du circuit de vidange rapide ....29

Nettoyage du tube à distance ....31

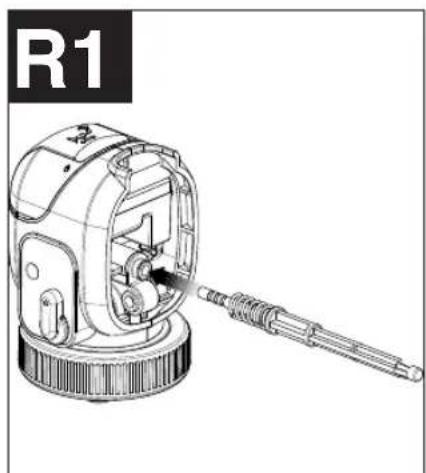

Réassemblage 32

Dépannage 33

Entretien 34

Ensemble 34

Information sur les réparations ou l'entretien....34

Garantie ....34

LIGNES DIRECTRICES EN MATIÈRE DE SÉCURITÉ - DÉFINITIONS

Il est important de lire et de comprendre ce mode d'emploi. Les informations qu'il contient concernent VO et visent à ÉVITER TOUT PROBLÈME. Les symboles ci-dessous servent à aider à reconnaître cette informe

⚠️ DANGER : Indique une situation dangereuse imminente qui, si elle n'est pas évitée, causera la mort ou des graves blessures.

⚠ AVERTISSEMENT : Indique une situation potentiellement dangereuse qui, si elle n'est pas évitée, pourrait causer la mort ou de graves blessures.

⚠ MISE EN GARDE : Indique une situation potentiellement dangereuse qui, si elle n'est pas évitée, pourrait causer des blessures mineures ou modérées.

AVIS : Utilisé sans le symbole d'alerte à la sécurité, indique une situation potentiellement dangereuse qui, si elle n'est pas évitée, peut résulter en des dommages à la propriété.

Voici une explication des symboles de danger importants utilisés dans le présent manuel.

1. Lire et comprendre le mode d'emploi.

1. Risque d'explosion.

1. Risque d'électrocution

1. Risque d'incendie.

1. Risque pour les voies respiratoires.

1. Risque d'injection cutanée.

CONSIGNES DE SÉCURITÉ IMPORTANTES

CONSERVER CES DIRECTIVES : Pour réduire les risques d'incendie ou d'explosion, d'électrocution et

de blessures, lire et comprendre toutes les directives comprises dans le présent manuel. Se familiariser a commandes et le bon fonctionnement de l'appareil.

- Ce produit est conçu uniquement pour une utilisation domestique.

AVERTISSEMENT : RISQUE D'INCENDIE OU D'EXPLOSION. Les vapeurs du solvant et du produit de pulvérisation risquent d'exploser ou de prendre feu. Des blessures graves dommages matériels risquent de se produire.

Dans le but d'éviter ces risques, respecter les mesures de prévention suivantes :

• Évacuer l'air vicié et renouveler l'apport d'air frais dans le but de maintenir l'air de la zone de pulvérisation exempt de vapeurs inflammables.
• Éviter toutes sources d'inflammation comme les étincelles produites par l'électricité statique, les flammes i veilleuses, les objets chauds, les cigarettes et les étincelles provoquées par le branchement et le débrancordons d'alimentation ou d'interrupteurs de lampes de travail.
• Toujours avoir un extincteur à portée de main et en bon état de fonctionnement.
• Respecter les précautions et les avertissements des fabricants de la matière et du solvant.
• Ne pas pulvériser de matières inflammables ou combustibles près d'une flamme nue ou de sources d'int comme les cigarettes, les moteurs et les appareils électriques.
• Connaître les composants de la peinture et des solvants à pulvériser. Lire toutes les fiches signalétiques étiquettes de contenant fournies avec les peintures et les solvants. Respecter les consignes de sécurité fabricants de peintures et de solvants.
• Tenir la zone de pulvérisation bien ventilée.
• Avoir un extincteur à portée de main et en bon état de fonctionnement.
• Tenir l'endroit propre et exempt de contenants de peinture ou de solvant, de chiffons et d'autres matières inflammables.

⚠ AVERTISSEMENT : RISQUE D'EXPLOSION EN PRÉSENCE DE MATIÈRES INCOMPATIBLES.

Des blessures graves ou des dommages matériels risquent de se produire.

Dans le but d'éviter ces risques, respecter les mesures de prévention suivantes :

- Ne pas utiliser de javellisant.

- Ne pas utiliser de solvants à base d'halon notamment du chlorure de méthylène et du trichloréthane-1.1 incompatibles avec l'aluminium et risquent de provoquer une explosion. En cas de doute sur la compatib matière avec l'aluminium, communiquer avec le fournisseur de l'apprêt.

⚠ AVERTISSEMENT : VAPEURS DANGEREUSES. Les produits de pulvérisation, les solvants et d'autres matières peuvent être nocifs par inhalation ou contact avec le corps. Les va peuvent provoquer des nausées graves, des évanouissements ou un empoisonnement.

Dans le but d'éviter ces risques, respecter les mesures de prévention suivantes :

• Utiliser un respirateur ou un masque s'il y a risque d'inhaler des vapeurs. Lire toutes les directives fournies avec le masque pour s'assurer qu'il offre la protection nécessaire.
• Porter une protection oculaire.
• Porter les vêtements protecteurs exigés par le fabricant de l'apprêt.

⚠ AVERTISSEMENT : RISQUE D'ÉLECTROCUTION. Peut entraîner de graves blessures.

Dans le but d'éviter ces risques, respecter les mesures de prévention suivantes :

• Maintenir la fiche du cordon d'alimentation et la détente de pulvérisation exemptes de produit de pulvéris d'autres liquides. Ne jamais tenir le cordon par la fiche pour soutenir le cordon. Le non-respect de ces provoquer une décharge électrique.
• Ne jamais immerger des composants électriques dans de l'eau ou tout autre liquide. Pour nettoyer, essu surface externe du pulvérisateur avec un chiffon humide. Toujours s'assurer que le pulvérisateur est débra avant de le démonter pour le nettoyage.
• Brancher l'appareil dans une prise mise à la terre et utiliser des rallonges mises à la terre. Ne pas uti adaptateur de 3 à 2 broches.
• Ne pas exposer l'appareil à la pluie ou à à l'humidité.
• Ne pas utiliser le cordon de façon abusive. Ne pas utiliser le cordon pour transporter l'appareil ni tirer dessus pour le débrancher de la prise de courant. Tenir le cordon éloigné de la chaleur, de l'huile, des bords tranchant pièces mobiles. Remplacer immédiatement tout cordon endommagé.

⚠ AVERTISSEMENT : RISQUE D'INJECTION CUTANÉE. Peut entraîner de graves blessures.

Dans le but d'éviter ces risques, respecter les mesures de prévention suivantes :

• Ne JAMAIS viser une partie du corps avec le pulvérisateur.
• Ne pas viser de personnes ou d'animaux avec le pulvérisateur, ni ne pulvériser de produit sur eux.
• Ne JAMAIS mettre une partie du corps en contact avec le jet de liquide.
• Ne JAMAIS mettre la main devant le pulvérisateur. Porter des gants. Les gants ne protègent pas contre causée par injection.
• Tenir les mains et les autres parties du corps loin de la sortie du pulvérisateur. Par exemple, ne pas boucher les fuites avec une partie de votre corps.
• Toujours débrancher le pulvérisateur avant de procéder à son entretien, de nettoyer le pare-buse, de cha buse ou de laisser l'appareil sans surveillance.
• Toujours porter des gants, une protectionoculaire et un respirateurouunmasquequi conviennent au travail de
• Toujours utiliser le pare-buse. Ne pas utiliser le pulvérisateur si le pare-buse n'est pas en place.
• Une pulvérisation à haute pression peut injecter des toxines dans le corps et causer de graves blessure. En cas d'injection, obtenir immédiatement des soins médicaux.
• S'assurer que tous les raccords sont bien fixés avant d'utiliser l'appareil.
• Utiliser uniquement une buse précisée par le fabricant.
• Être prudent au moment de nettoyer des buses et de les remplacer. Si une buse s'obstrue durant la p suivre les directives du fabricant.

AVERTISSEMENTS DE SÉCURITÉ GÉNÉRAUX

⚠ AVERTISSEMENT : GÉNÉRAL. Pour réduire le risque de blessures graves ou de dommages matériels :

Dansle but d'éviterces risques, respecter les mesures de prévention suivantes :

• Ne pas viser depersonnes (y compris vous-même)ni d'animauxavecle pulvérisateur, ni ne pulvériserde prod
• Ne pas pulvériser à l'extérieur les jours venteux.
• Porter des vêtements protecteurs pour protéger la peau et les cheveux de la peinture.
• Respecter tous les codes locaux, étatiques, provinciaux, territoriaux et nationaux relatifs à la ventilation, à prévention des incendies et au fonctionnement.
• Toujours porter des gants, une protection oculaire et un respirateur ou un masque qui conviennent au travail de peinture.
• Ne pas utiliser ou pulvériser près d'enfants. Tenir les enfants à l'écart de l'appareil en tout temps. Cons pulvérisateur hors de la portée des enfants.
• Ne pas trop tendre les bras ou se tenir sur une surface instable. Bien conserver son équilibre et une en tout temps.
• Être vigilant et surveiller le travail effectué.
• Ne pas utiliser l'appareil en cas de fatigue ou sous l'emprise d'alcool ou de drogues.
• Lire toutes les directives et les précautions en matière de sécurité de l'appareil et de la matière à pulvériser avant de mettre en marche l'appareil.
• Le port d'une protection auditive est recommandé lors d'utilisation prolongée.

INSTRUCTIONS DE MISE À LA TERRE

Ce produit doit être mis à la terre. En cas de court-circuit électrique, la mise à la terre réduit le risque d'électrocution en fournissant un fil d'échappement pour le courant électrique. Ce produit est muni d'un cordon ayant un terre avec une prise de mise à la terre adéquate. La fiche doit être branchée sur une prise de courant installée et mise à la terre conformément à tous les codes et à toutes les ordonnances à l'échelle local

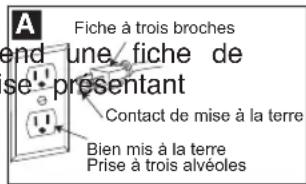

⚠ AVERTISSEMENT : RISQUE D'ÉLECTROCUTION. Une mauvaise installation de la de mise à la terre peut entraîner une décharge électrique. S'il faut réparer ou remplacer le cordé électrique ou la fiche, ne pas relier le fil de mise à la terre à l'une des deux branches plates fil de mise à la terre est le conducteur avec isolation qui a une surface extérieure verte avec c rayures jaunes.

Ce produit doit être utilisé sur un circuit à tension nominale de 120 V et comprend une fiche de mise à la terre semblable à la fiche illustrée. Ne brancher l'appareil qu'à une prise présentant

la même configuration que celle de la fiche.

Ne pas utiliser d'adaptateur avec ce produit.

Vérifier auprès d'un électricien ou d'un réparateur professionnel si les directives de mise à la terre ne sor parfaitement comprises ou en cas de doute sur le fait que le produit est correctement mis à la terre ou modifier la fiche fournie; si elle ne s'insère pas dans la prise, faire installer une prise adéquate par un é professionnel.

RALLONGES

Utiliser uniquement une rallonge à trois fils qui possède une fiche de mise à la terre à trois lames et une prise à trois fentes correspondant à la fiche du produit. S'assurer que la rallonge est en bon état. Lorsqu'une rallonge s'assurer d'utiliser un calibre suffisamment élevé pour assurer le transport du courant nécessaire au fonctie de l'appareil. Une rallonge de calibre inférieur causera une chute de tension de ligne et donc une perte une surchauffe. Si la rallonge est destinée à l'usage extérieur, le suffixe W-A doit être inscrit après la classification de la rallonge. Par exemple, un code SJTW-A indiquerait un cordon d'alimentation adéquat pour un usage extérê connaître les cordons de bon calibre à utiliser, consulter le tableau suivant.

Calibre minimal des cordons de rallonge
Tension Longueur totale du cordon en pieds
120V	0-25	26-50	51-100	101-150
			(0-7,6m)	(7,6-15,2m)	(15,2-30,4m) (30,4-45,7m)
240V	0-50	51-100		101-200	201-300
			(0-15,2m)	(15,2-30,4m)	(30,4-60,9m) (60,9-91,4m)
Intensité (A)
Au moins	Au plus		Calibre moyen des fils (AWG)
0	-	6	18	16	14
6	-	10	18	16	14
10	-	12	16	16	14
12	-	16	14	12	Non recommandé

⚠ AVERTISSEMENT : Certains produits de pulvérisation renferment des produits chimiques reconnus par l'État de la Californie pour causer le cancer, des anomalies congénitales ou d'autres dangers pour la reproductio réduire l'exposition à ces produits chimiques, porter un équipement de sécurité adéquat, à savoir un masqu gants et tout autre équipement protecteur approprié. Passer en revue et suivre les mesures de sécurité fig contenant de produit de pulvérisation.

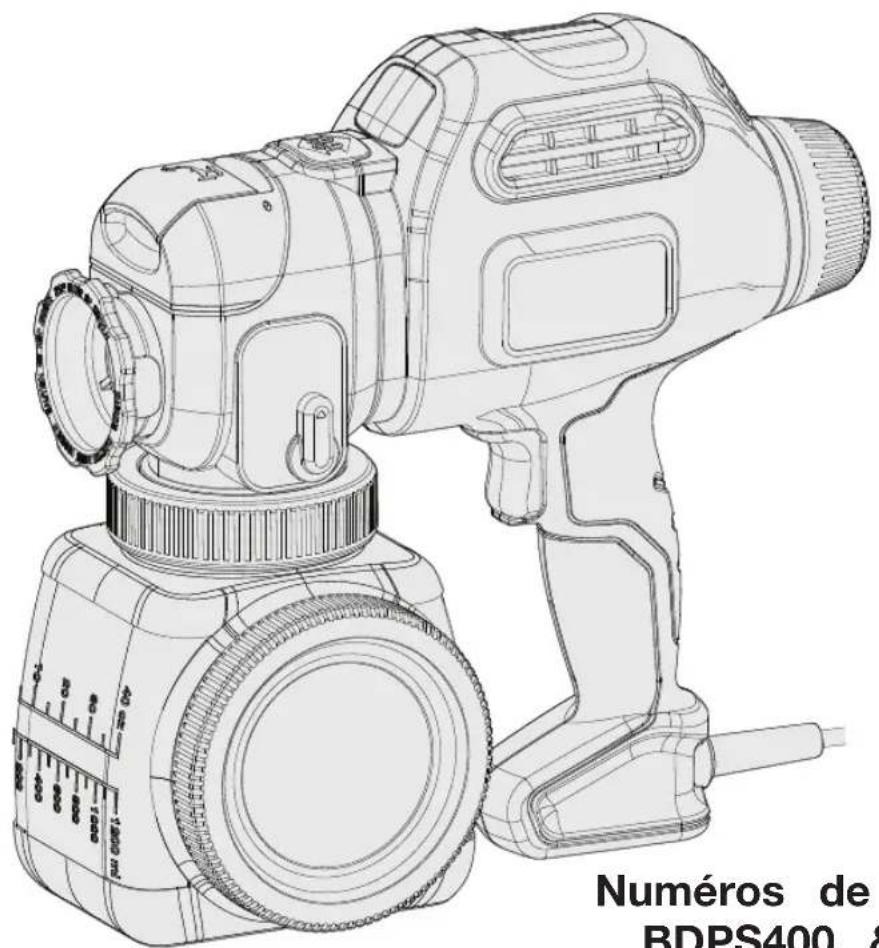

COMPOSANTS

DESCRIPTION

FONCTIONNELLE

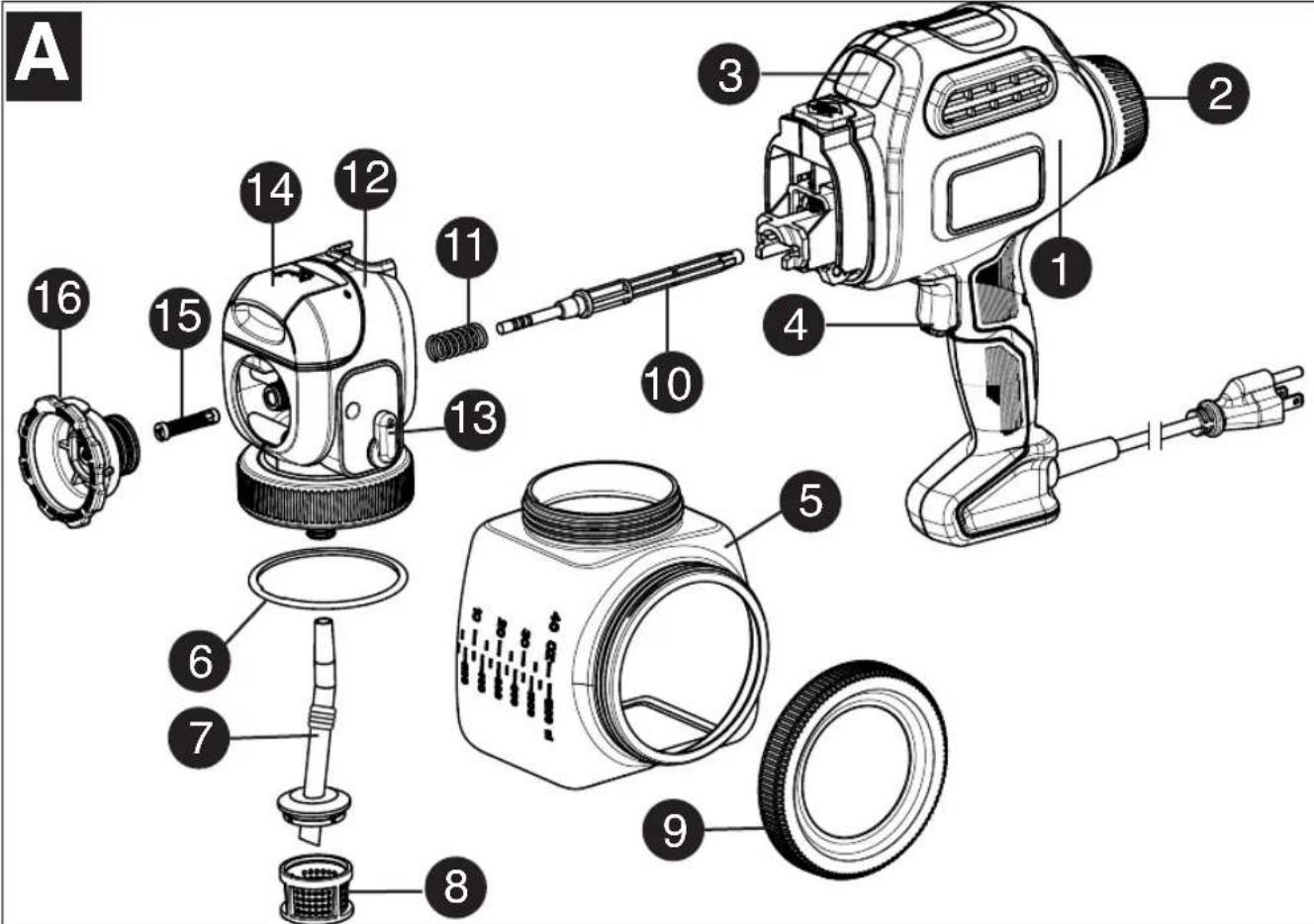

1.) Pulvérisateur de peinture

2.) Bouton de réglage de débit

3.) Interrupteur de réglage de vites

4.) Détente

5.) Cartouche à remplissage latéral

6.) Joint torique

7.) Tube d'aspiration

8.) Filtre du tube d'aspiration

9.) Couvercle

10.) Piston

11.) Ressort de piston

12.) Module de corps de clapet

13.) Bouton de nettoyage rapide

14.) Volet de nettoyage rapide

15.) Clapet d'atomiseur

16.) Buse à jet en éventail (verte)

17.) Buse à jet conique (bleue)

18.) Huile de graissage

19.) Brosse de nettoyage

20.) Seau de mélange

21.) Coupelle de remplissage à nettoyage rapide

22.) Pince à contenant de peinture - BDPS600 seulement

23.) Flexible relié directement au contenant - BDPS600 seulement

24.) Broche de nettoyage

S'assurer d'utiliser l'équipement de protection approprié et débrancher l'appareil.

AVERTISSEMENT

: 'assurer que la zone est bien ventilée et qu'elle est exempte de vapeurs inflam

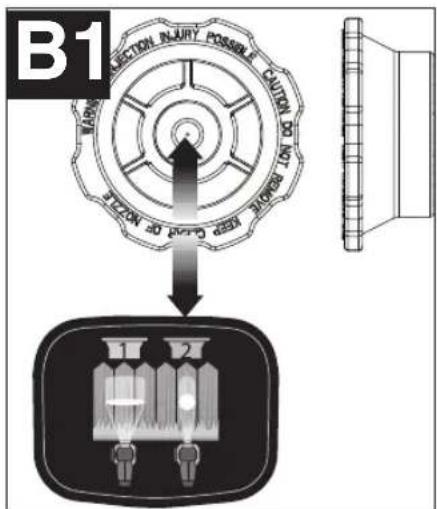

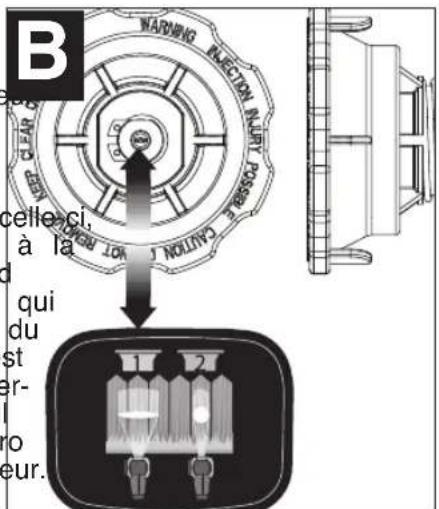

CHOIX DE LA BUSE DE PULVÉRISATION ADÉQUATE - (FIGURES B ET B1)

Le pulvérisateur comprend deux buses standard chromocodées, ce qui facilite identification.

Buse à jet en éventail (large)

(verte - figure B) - TCette buse est pourvue d'un ressort qui est fixé à l'arrière de celle ce qui permet de régler la pulvérisation à verticale et à l'horizontale. Elle comprend aussi des languettes logées sur le côté qu correspondent à la forme de dispersion du jet lorsque le réglage de pulvérisation est horizontal ou vertical. La forme de dispersion du jet couvre une zone étendue. Il s'agit de la buse de pulvérisation numéro du schéma, sur le dessus du pulvérisateur.

Buse conique (bleue - figure B1) - La

forme de dispersion du jet de la buse conique est plus concentrée. Utiliser cette buse pour les articles trop petits pour la buse à jet en éventail. Il s'agit de la buse de pulvérisation numéro 2 du schéma, sur le dessus du

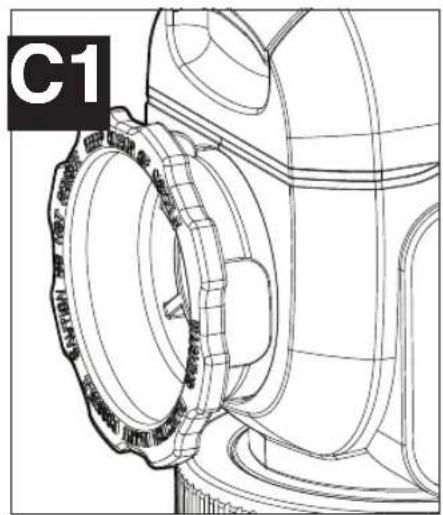

FIXATION DES BUSES DE PULVÉRISATION - (FIGURES C ET C1)

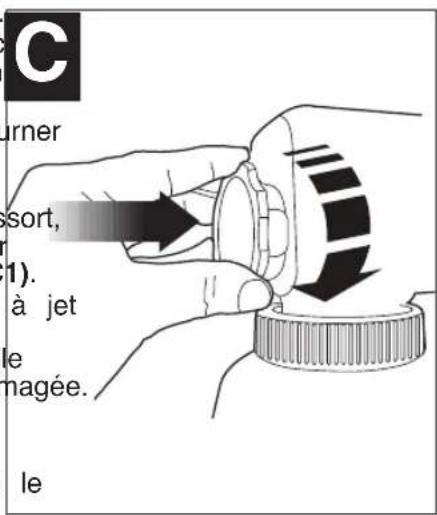

Pour fixer la buse de pulvérisation verte à jet en éventail -

• S'assurer que le cordon est débranché.
- Visser la buse sur la broche jusqu'à qu'une résistance se fasse sentir (environ tours complets).
- Enfoncer la buse à ressort, puis la tourner de manière à ce qu'elle soit bien logée (figure C).
- Lorsque la buse est bien logée, le ressort, situé à l'arrière de la buse, la fera sortir légèrement dès qu'il est relâché (figure C1).
- S'assurer que la buse de pulvérisation à jet en éventail est bien vissée, à la main seulement. Si la buse est mal vissée, elle peut présenter des fuites ou être endommagée

Pour déposer la buse de pulvérisation verte à jet en éventail :

- Enfoncer la buse, puis la tourner dans le sens antihoraire.

Pour fixer la buse de pulvérisation bleue à jet conique :

• Visser la buse sur la tige de manière à ce qu'elle soit bien logée.
  • S'assurer que la buse de pulvérisation à jet conique est bien vissée, à la main seulement. Si la buse elle peut présenter des fuites ou être endommagée.

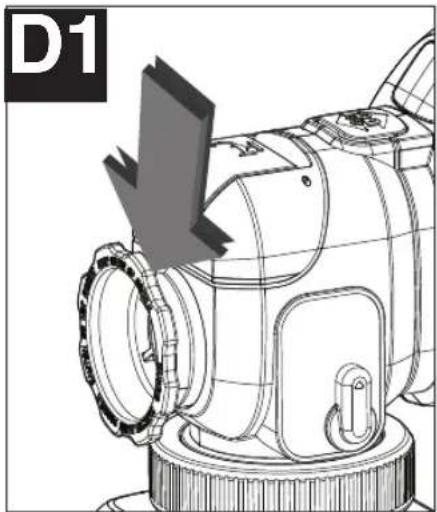

RÉGLAGE DE LA BUSE DE PULVÉRISATION À JET EN ÉVENTAIL - (FIGURES D ET D1)

Pour régler la buse de pulvérisation à jet en éventail :

• S'assurer que le cordon est débranché que la buse de pulvérisation à jet en e tail est bien serrée manuellement.
• La buse de pulvérisation à jet en éventaire comporte deux languettes qui s'alignent sur le réglage vertical ou horizontal.
• En vue d'une pulvérisation à l'horizontale, régler la buse pour qu'elle s'aligne sur le repère vertical comme le montre la figure D.
• En vue d'une pulvérisation à la verticale, régler la buse pour qu'elle s'aligne sur le repère horizontal comme le montre la figure D1.

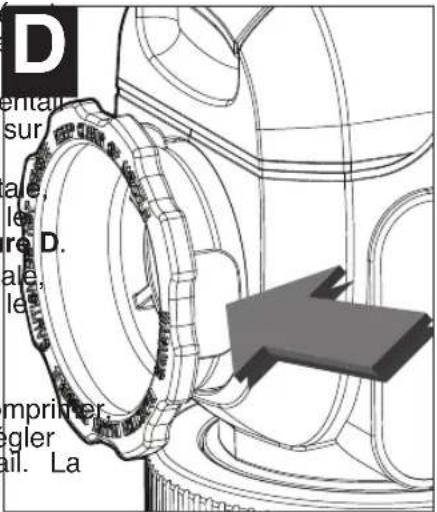

MISE EN GARDE

: Ne pas comprimer

ni enfoncer le ressort au moment de régler la forme de dispersion du jet en éventail. La buse doit tourner sans se desserrer.

CONSEIL : S'assurer que le type de produit utilisé peut être nettoyé avec de l'essence minérale ou un diluant (pour l'peintures à l'huile) ou une solution d'eau chaude savonneuse (pour les peintures solubles dans l'eau comme le latex). Utiliser des toiles de protection au moment de verser et de mélanger la peinture à pulvériser et lors des essais de viscosité afin de protéger vos planchers et tout ce qui doit rester intact dans la zone de pulvérisation.

Il peut être nécessaire de diluer le liquide à pulvériser avant de commencer. Pour ce faire, utiliser le bon produit diluant recommandé sur le contenant par le fabricant du produit et employer le taux de dilution adéquat.

⚠ AVERTISSEMENT : Ne pas utiliser de matières dont le point d'éclair est supérieur à 60 °C (140 °F).

Utiliser le seau de 2,6 l (2 3/4 pintes) fourni pour transférer le produit à pulvériser du contenant initia diluer le produit et de le mesurer (figure E).

- S'il faut diluer le produit, utiliser le bon diluant recommandé par le fabricant (figure E1).

- La coupelle de remplissage à nettoyage rapide présente une mesure de 74 ml (2,5 oz). Cette coup servir comme mesure rapide pour diluer le produit de 5 % dans la cartouche à remplissage latéral.

- Il est possible de pulvériser une peinture au latex avec cet appareil. Il se peut toutefois que le taux d nécessaire surpasse les recommandations du fabricant. L'opérateur doit tenir compte du type d'application e l'emplacement final du projet lors de la pulvérisation.

TAUX DE DILUTION COURANTS INDIQUÉS SUR LE CONTENANT DE PEINTURE
SUGGESTIONS DES FABRICANTS	ML PAR LITRE (OZ PAR GALLON)
237 ml (1/2 chopine) 237	ml (8 oz)
5 % 192 ml (6 1/2 oz)
10 % 384 ml (13 oz)

CONSEILS DE PRÉPARATION

• Toujours bien préparer la surface pour optimiser le fini lors de tout travail de pulvérisation. Autrement dit, toutes les surfaces doivent être exemptes de poussières, de saletés, de rouille et de graisse. Laver sous pression lé terrasses ou les surfaces extérieures et laisser sécher avant de pulvériser.
• Il est recommandé de bien couvrir tous les coins et autres zones et d'utiliser des toiles de protection s planchers et tout autre objet de la zone de pulvérisation qui doivent demeurer intacts.
• La pellicule qui se forme à la surface de la peinture risque d'obstruer le pulvérisateur. Retirer la pellicule avant de mélanger. Il peut être nécessaire de filtrer un produit usagé dans un entonnoir muni d'un filtre ou un bas retirer toutes impuretés qui risquent d'obstruer le circuit.
• Avant de commencer, se munir de gants, d'essuie-tout, de torchons, etc., en cas d'accidents.

REMLISSAGE DE LA CARTOUCHE - (FIGURE F)

• S'assurer que la cartouche est complètement vissée au pulvérisa

- Déposer le pulvérisateur sur le côté de manière à ce que le c latéral de la cartouche soit vers le haut.

- Dévisser le couvercle situé sur le côté de la cartouche.

- Remplir la cartouche à remplissage latéral du produit bien dilué (figure F). CONSEIL : Utiliser le seau de mélange pour transférer le produit de son contenant d'origine à la cartouche à remplissage latéral.

- Nettoyer toute trace de liquide du filetage ou des côtés de la du pulvérisateur.

- Commencer par bien engager le couvercle sur le filetage, puis complètement sur la cartouche à remplissage latéral. Vérifier si le couvercle est bien vissé avant de prendre le pulvérisateur.

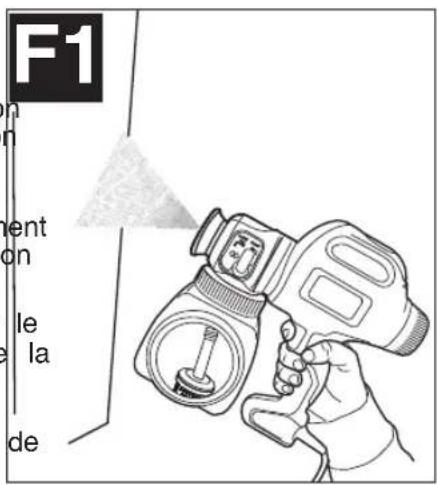

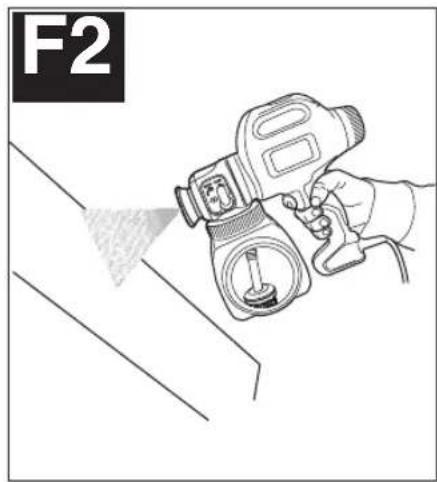

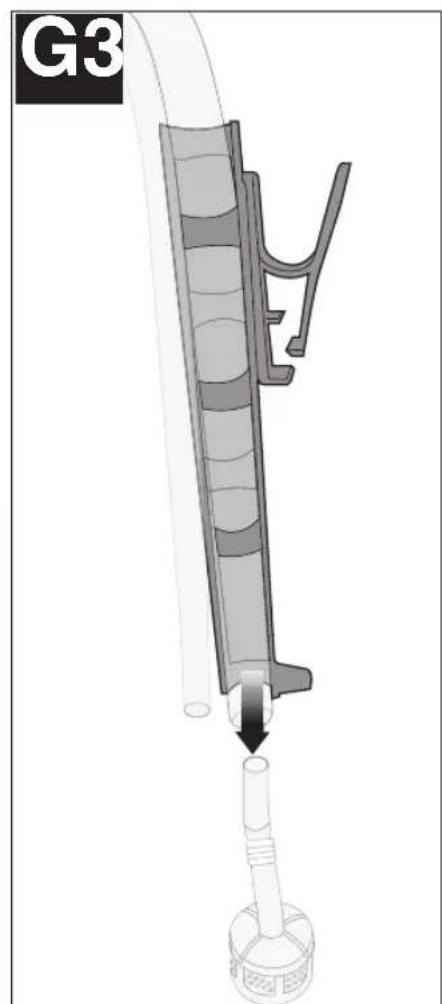

ALIGNEMENT DU TUBE D'ASPIRATION - (FIGURES F1 ET F2)

Il est possible d'aligner le tube d'aspiration dans la principale direction de pulvérisation pour éviter de remplir à tout moment la cartouche.

• Pour pulvériser vers le haut ou directement devant vous, positionner le tube d'aspiration (figure F1) vers l'arrière de la cartouche.
• Pour pulvériser vers le bas, positionner le tube d'aspiration (figure F2) vers l'avant de la cartouche.

Ce positionnement vous permettra de pulvériser un maximum de matière avant de remplir la cartouche.

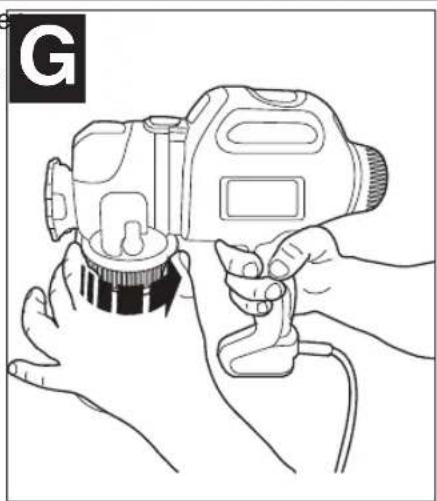

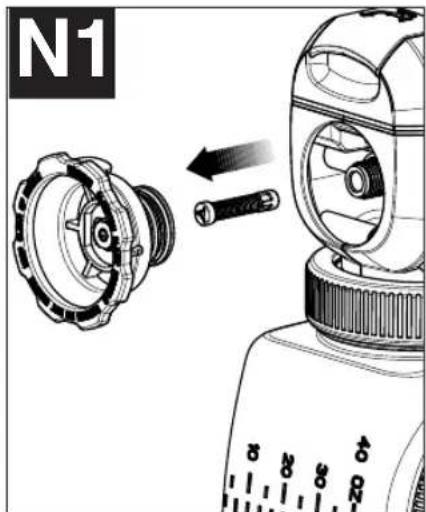

- Dévisser la cartouche du pulvérisateur tournant la bague comme le montre la figure G, puis enlever le tube d'aspiration le filtre (figure G1).

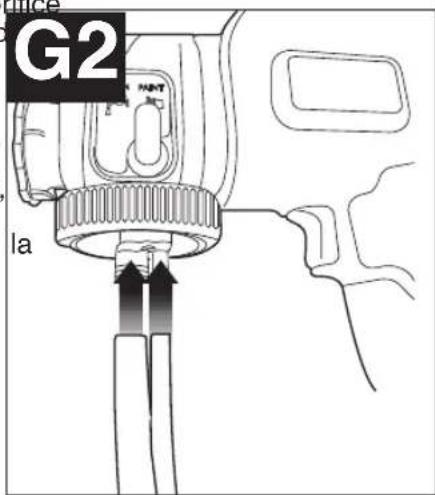

• Enfoncer le flexible d'aspiration dans l'or d'admission et l'orifice de retour comme d l'illustration (figure G2).
• Retirer le flexible à l'extrémité opposée, glisser ensuite le flexible plus grand complètement dans la pince du contenant, puis sur les fils métalliques du tube d'aspiration et du filtre comme le montre figure G3.

- Placer l'ensemble du tube d'aspiration de le contenant du produit, puis bien fixer la pince sur le côté du contenant (figure G4). S'assurer que l'ensemble est immergé dans le contenant du produit.

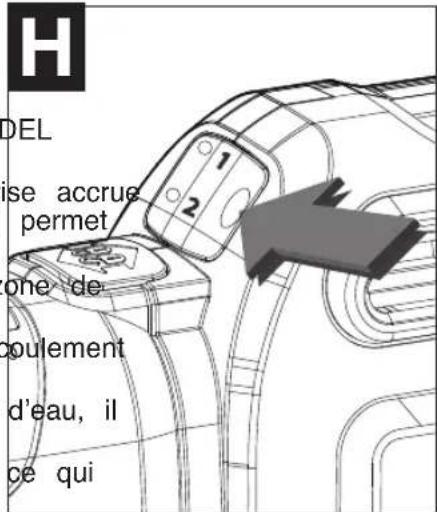

Le pulvérisateur comprend deux réglages de vitesse.

• Pour changer de vitesse, enfoncer le côté droit de l'interrupteur. Une DEL indique le réglage 1 ou 2.
• Utiliser le réglage de basse vitesse (réglage 1) pour obtenir une maîtrise accrue de votre projet de pulvérisation; le réglage de vitesse élevée (réglage 2) permet une couverture plus étendue en moins de temps.
• Le réglage de basse vitesse vous permet de vous rapprocher de la zone de travail en produisant moins d'éclaboussures.

Le réglage de basse vitesse convient bien aux peintures fluides ou à écoulement libre comme les teintures et les produits d'étanchéité.

• Pour les peintures plus épaisses, comme la peinture au latex à base faudra utiliser le réglage numéro 2.
• Utiliser le réglage de vitesse et le réglage de débit ensemble et voir fonctionne bien avec le produit à pulvériser.

Régler le débit à une position basse ou moyenne (1-4) si le réglage de vitesse 1 est utilisé.

Régler le débit à une position moyenne ou élevée (4-6) si le réglage de vitesse 2 est utilisé.

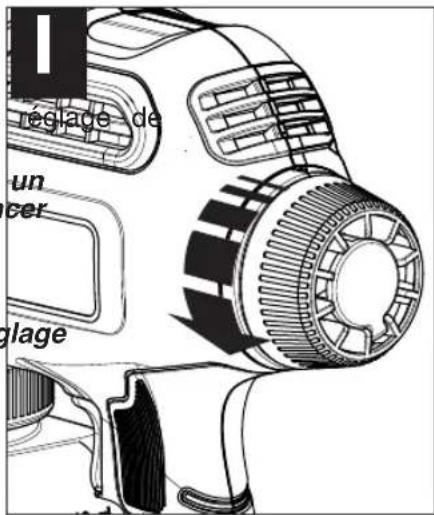

BOUTON DE RÉGLAGE DE DÉBIT - (FIGURE I)

Le bouton de réglage de débit règle la quantité de liquide à pulvériser.

- Sélectionner le réglage bas (1), moyen (5) ou élevé (9) du bouton de débit.

CONSEIL : Toujours vérifier d'abord la forme de dispersion du jet sur vieux morceau de carton ou sur tout autre matériau similaire. Commen avec le bouton de réglage de débit au réglage maximum. Pour la pulvérisation de matières lourdes et épaisses, il vaut mieux utiliser un réglage plus élevé se rapprochant du n° 9.

Pour la pulvérisation des matières minces, il vaut mieux utiliser un réglage plus bas se rapprochant du n° 1.

FONCTIONNEMENT

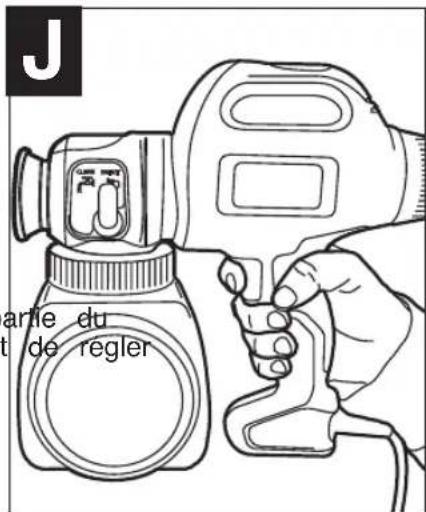

DÉTENTE MARCHE/ARRÊT - (FIGURE J)

La détente commande la mise en marche et l'arrêt du pulvérisateur.

• Pour allumer le pulvérisateur, enfoncer la détente.
• Pour éteindre le pulvérisateur, relâcher la détente.

⚠ AVERTISSEMENT : Risque de blessures. Ne jamais viser une pa corps avec le pulvérisateur. Ne jamais appuyer sur la détente au moment la position de pulvérisation.

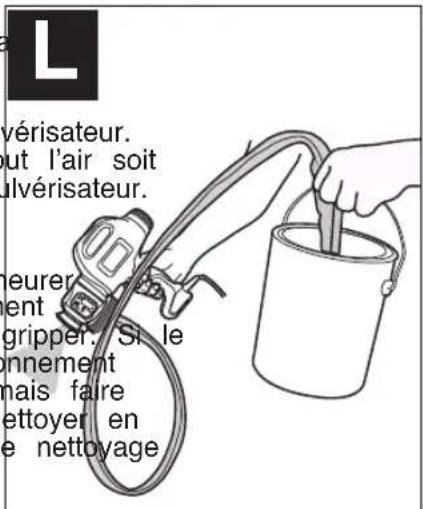

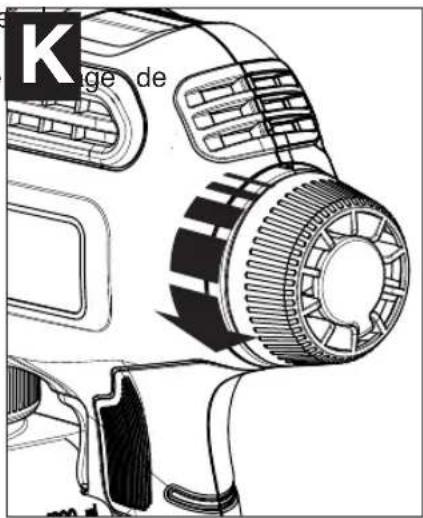

AMORÇAGE DU PULVÉRISATEUR AVEC LE FLEXIBLE RELIÉ DIRECTEMENT AU CONTENANT - BDPS600 SEULEMENT

• Le temps nécessaire pour l'amorçage peut varier de 30 secondes à 3 minutes selon l'épaisseur de la pulvériser. À la première utilisation, le pulvérisateur émettra un fort bruit au moment de l'amorçage ou de l'aspiration de la peinture; c'est tout à fait normal. Le bruit réduira une fois le pulvérisateur amorcé et prêt à peindre.
• Si le pulvérisateur est bien nettoyé et huilé et qu'il lui faut plus de 3 minutes pour l'amorçage, il est possible que le piston, le corps de pompe ou les deux soient usés et qu'ils doivent être remplacés avant d'utiliser le flé directement relié au contenant.
• L'utilisation du flexible directement relié au contenant réduira le débit du produit; il faudra donc plus de temps pour appliquer la même quantité de produit à la surface à peindre.
• Un cycle de travail de 75 % est recommandé lors de l'utilisation d'un flexible directement relié au cor exemple, déclencher le pulvérisateur durant 15 secondes, puis le laisser fonctionner au ralenti pendant 5

En vue d'utiliser le flexible directement relié au contenant, il faut amorce pulvérisateur en éliminant l'air du circuit. Amorçage :

1. S'assurer que le pulvérisateur est branché, puis tourner le bouton de débit au maximum, dans le sens antihoraire (figure K).

1. Tenir le pulvérisateur sous le niveau de peinture. L'amorçage en sera accéléré (figure L).

2. Viser un morceau de chute de bois ou de vieux carton avec le pulvérisateur. Presser la détente et la maintenir dans cette position jusqu'à ce que tout l'air soit éliminé du circuit et que le produit s'écoule librement de la buse du pulvérisateur. Cette opération peut prendre jusqu'à 3 minutes.

Important : L'extrémité du flexible directement relié au contenant doit demeurer complètement immergée dans le produit. Si le tube n'est pas complètement immergé et que de l'air est aspiré dans le circuit, le piston risque de gripper. Si le piston grippe, le son émis par le pulvérisateur changera pour un bourdonnement sourd et le pulvérisateur deviendra rapidement chaud au toucher. Ne jamais faire fonctionner le pulvérisateur si le piston est grippé. Si cela se produit, nettoyer en profondeur le piston et le corps de pompe en suivant les procédures de nettoyage indiquées dans ce manuel.

METTRE AU POINT UNE BONNE TECHNIQUE DE PULVÉRISATION

• S'exercer à pulvériser sur un matériau mis au rebut, comme un morceau de carton, pour vérifier la font dispersion du jet et se familiariser avec les fonctions de réglage du débit et de réglage de vitesse du pu
- S'assurer que la surface de pulvérisation est exempte de poussière, de saleté et de graisse.
- S'assurer que la zone de pulvérisation est propre et exempte de poussières qui pourraient être soufflées surfaces nouvellement peintes.
- Couvrir toutes les zones à protéger de la pulvérisation.

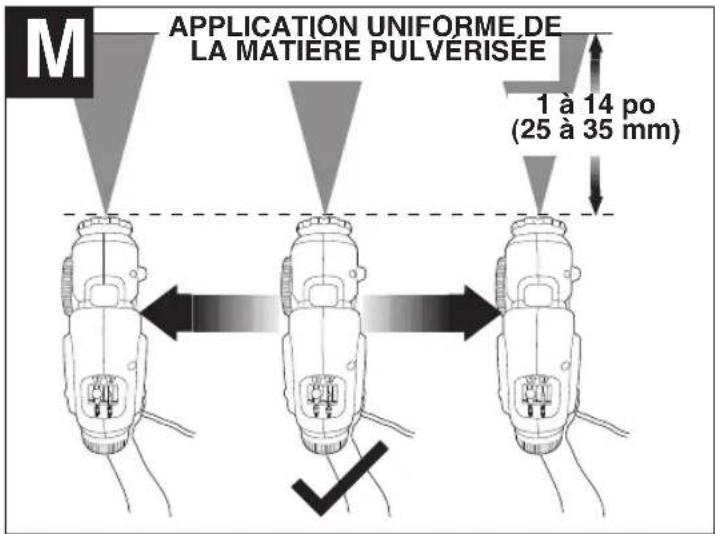

- Toujours pulvériser à une distance minimum de 25 mm (1 po) et à une distance maximum de 355 mr (figure M). La distance optimale est habituellement autour de 254 mm (10 po) ou utiliser un bâton de brassage de peinture comme référence.
- Une méthode courante utilisée pour pulvériser une surface importante consiste à pulvériser en croix. On par la pulvérisation de bandes horizontales, puis on repasse à la verticale sur ces bandes.

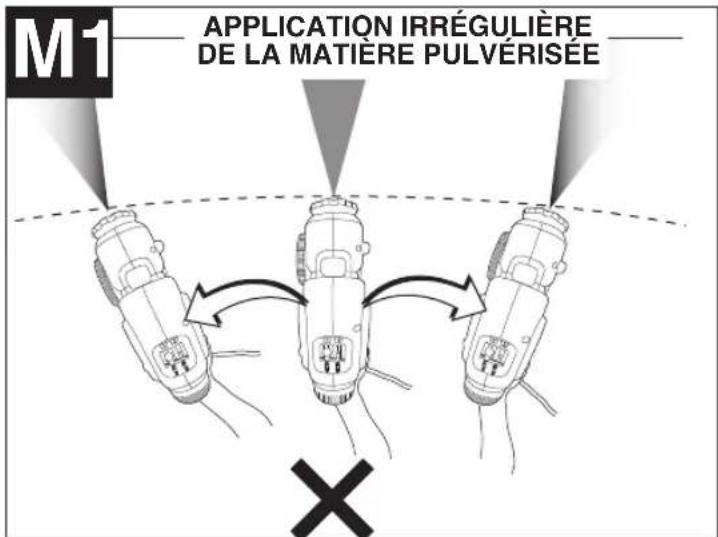

- Pour obtenir une pulvérisation uniforme, toujours maintenir le bras à la même distance (figure M) de la surface à pulvériser. Éviter de bouger le poignet (figure M1).

- Maintenir une vitesse constante et régulière pour produire une couche uniforme. Commencer la pulvérisati le début du déplacement et relâcher la détente avant la fin de la pulvérisation de la bande. - Éviter de pulvériser une couche épaisse au même endroit. Plusieurs couches minces sont meilleures qu'ou couche épaisse qui peut former des coulisses et des gouttes. Se rappeler que le bouton de commande de la quantité de liquide à pulvériser. Tourner le bouton de débit en sens antihoraire augmente le débit de l' Tourner le bouton en sens horaire réduit le débit de liquide. En cas de coulisses de peinture ou de form gouttes, passer un coup de pinceau sec pour les lisser.

⚠ AVERTISSEMENT : ISQUE DE DÉCHARGE incliner le pulvérisateur de plus de 45 degrés. Le

ÉLECTRIQUE. S'il faut pulvériser en hauteur, ne jamais produit à pulvériser risque de fuir dans le boîtier du m

CONSEIL : Si le clapet d'atomiseur n'est bien logé, le produit de pulvérisation fuira par l'arrière de la buse. Si le produit fuit, éteindre le pulvérisateur et le débrancher la source d'alimentation immédiatement. Suivre ces étapes pour corriger le problème

- Débrancher le pulvérisateur de la source d'alimentation. Suivre les étapes indiquées à section « Comment utiliser le circuit de nettoyage rapide » de la page 30.

Si le problème persiste :

- S'assurer que le pulvérisateur est débranché de la source d'alimentation. Tourner la buse de pulvérisation dans le sens antihoraire pour l'enlever (figure N). Pour la buse à jet en éventail, ne pas oublier de l'enfoncer, puis de la tourner dans le sens antihoraire pour l'enlever.

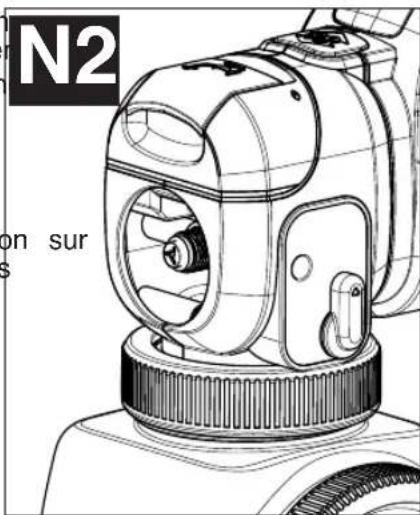

- Enlever l'atomiseur et vérifier s'il a besoin d'être nettoyé ou remplacé. Vérifier égaleme l'intérieur du corps de pompe à la recherche débris ou d'obstruction et nettoyer si c'est nécessaire (figure N1).

- Remettre le clapet de l'atomiseur en s'assurant qu'il est bien logé (figure N2).

- Visser de nouveau la buse de pulvérisation sur le pulvérisateur en la tournant dans le sens horaire (figure N3).

⚠ AVERTISSEMENT S'assurer d'utiliser l'équipement de protection approprié.

- S'assurer que l'aire de nettoyage est bien ventilée et exempte de vapeurs inflammables.

- Toujours pulvériser à l'extérieur lors de l'utilisation d'une solution de nettoyage dans l'appareil.

- Utiliser des toiles de protection au moment de verser et de mélanger la peinture à pulvériser et lors de viscosité afin de protéger vos planchers et tout ce qui doit rester intact dans la zone de pulvérisation.

UTILISATION DU CIRCUIT DE NETTOYAGE RAPIDE

Ce circuit comprend de nombreuses fonctions utiles.

Premièrement, le circuit vous permet de pulvériser de l'eau ou un liquide de nettoyage approprié mreême produit de pulvérisation dans la cartouche principale. C'est pratique au moment de configurer la forme de du jet avec la buse à jet en éventail. Il est possible de pulvériser de l'eau pour voir la forme de dispersion du jet plutôt que de gaspiller le produit de pulvérisation.

Deuxièmement, le circuit à nettoyage rapide vous permet de vidanger le module de pompe, le piston, la clapet d'atomiseur. Lorsque la pulvérisation se fait sur une longue période, le produit de pulvérisation peut s'accumuler et causer une détérioration de la qualité du produit pulvérisé. C'est bon de vidanger le système l'eau ou un liquide de nettoyage après chaque remplissage de produit de pulvérisation. Il est aussi important danger le circuit lorsque le pulvérisateur n'est pas utilisé pendant plus de 15 minutes. Le produit de pulvérisation peut sécher sur la buse et le module de pompe, ce qui requiert un nettoyage en profondeur. Toujours huiler l'pulvérisateur est inactif durant une longue période. Consulter la section « Réassemblage ».

Troisièmement, le circuit de nettoyage rapide permet un nettoyage rapide lorsque votre projet est terminé. deux vidanges du circuit vous donnent une longueur d'avance pour le nettoyage de la buse, de l'atomiseu pompe et du piston. Suivre les étapes de nettoyage recommandées de ce manuel pour réaliser le nettoya circuit.

COMMENT UTILISER LE CIRCUIT DE NETTOYAGE RAPIDE

• Débrancher le pulvérisateur de la source d'alimentation.

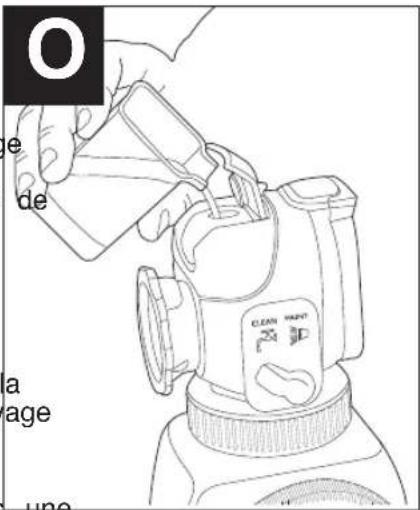

• Remplir d'eau ou de solution de nettoyage appropriée, la coupelle de remplissage à nettoyage rapide, au repère de remplissage 95 ml.
• Ouvrir le volet de nettoyage rapide, puis verser la solution de nettoyage comme le montre la figure O. Ne pas remplir excessivement le réservoir.

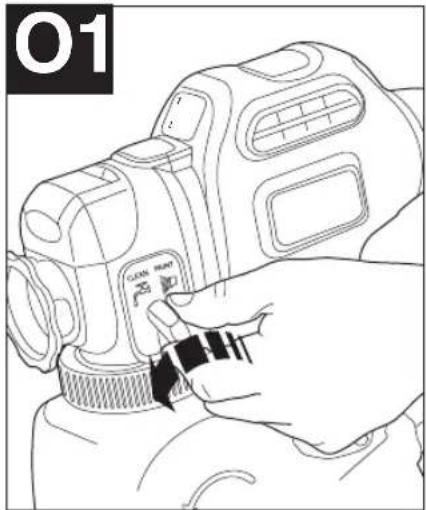

• Régler le levier de nettoyage rapide de la position de peinture à la position de nettoyage (figure O1).
• Brancher le pulvérisateur.
• Pulvériser dans un récipient à jeter, dans une boîte de carton ou sur une surface d'essai pour vidanger complètement le circuit du pulvérisa
  • Lorsque le jet prend uniquement la coule la solution de nettoyage, amorcer le nettoya
• Il peut être nécessaire de vidanger le circuit plus d'une fois.

AVIS : Il faut noter qu'il ne s'agit pas de la dernière étape de nettoyage.

POUR AMORCER LE NETTOYAGE :

• Débrancher le pulvérisateur de la source d'alimentation.
• Dévisser le couvercle sur le côté de la cartouche et verser tout liquide restant dans le contenant initial (figure P).
• Verser une petite quantité d'une solution de nettoyage appropriée dans la cartouche (figure P1).
• Utiliser une eau savonneuse chaude pou produits à base d'eau.

- Pour les produits à base d'huile, utiliser solution de nettoyage recommandée par les fabricants.

• Revisser solidement le couvercle sur la cartouche et secouer vigoureusement le pulvérisateur.
• Dévisser le couvercle sur le côté de la cartouche et éliminer adéquatement la solution de nettoyage.
• Remplir la cartouche d'une petite quantité de solution de nettoyage fraîche (figure P1). Visser solidement le couvercle sur la cartouche.
• Brancher le cordon d'alimentation et pulvériser la solution de nettoyage, contenue dans le pulvérisateur, sur une matière mise au rebut, pendant 5 secondes (figure P2).
• Débrancher le pulvérisateur de la source d'alimentation.
• Éliminer adéquatement la solution de nettoyage.
• Tourner la buse de pulvérisation dans le antihoraire pour l'enlever, puis enlever l'atomiseur (figure P3). Consulter les figures C et C1.

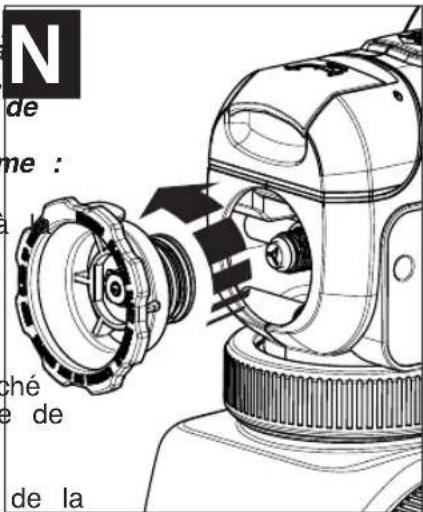

• Dévisser la cartouche du pulvérisateur en nant la bague comme le montre la figure Déposer le tube d'aspiration, le filtre et le torique du pulvérisateur. Nettoyer les pièces avec la brosse de nettoyage et la bonne de nettoyage.

• Déposer le boîtier avant du pulvérisateur. Pour ce faire, enfoncer le bouton de dégagement, puis dégager le boîtier avant du pulvérisateur en tirant dessus (figures P5 et P6).

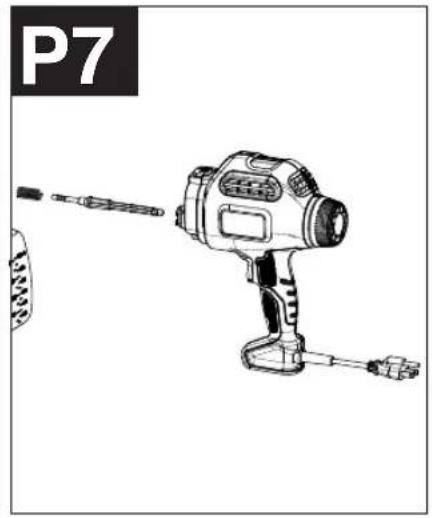

• Déposer le piston et le ressort (figure P7).

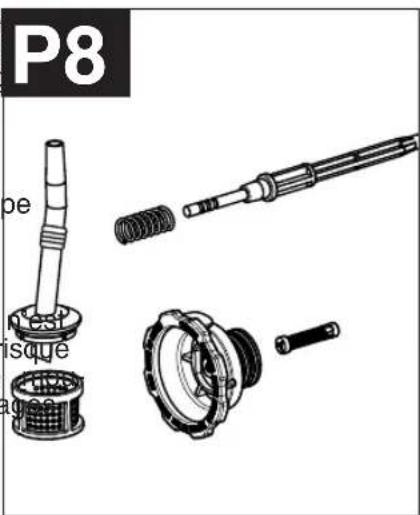

• Nettoyer la buse de pulvérisation, le tube d'aspiration et le filtre, l'atomiseur, le piston ressort au moyen de la brosse de nettoyage d'une solution de nettoyage adéquate (figure P8).

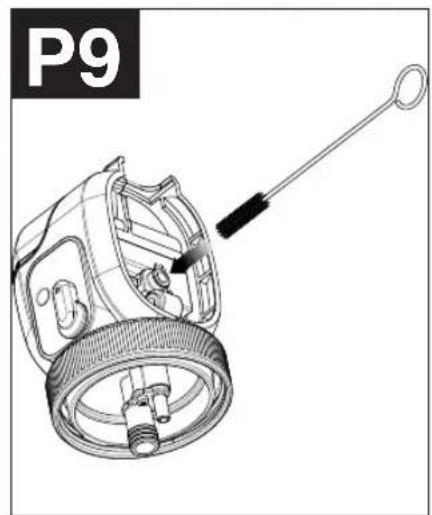

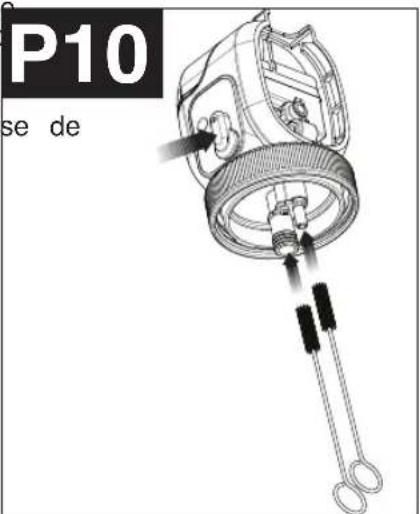

• Bien nettoyer l'intérieur du barillet de pompe avec la brosse de nettoyage (figure P9).

IMPORTANT : S'assurer d'éliminer toute la matière contenue à l'intérieur du barillet de pompe. Une petite quantité de matière qui pas enlevée avec la brosse de nettoyage de durcir au fil du temps et de bloquer levement du piston, causant ainsi des domma au pulvérisateur.

IMPORTANT : S'assurer d'éliminer toute la matière contenue à l'intérieur du barillet de pompe. Une petite quantité de matière qui pas enlevée avec la brosse de nettoyage de durcir au fil du temps et de bloquer levement du piston, causant ainsi des domma au pulvérisateur.

S'assurer que le bouton de nettoyage rapid est orienté à la position de pulvérisation co le montre la figure P10 avec une flèche.

- Nettoyer en profondeur l'intérieur des orifices d'admission et de retour avec la brosse de nettoyage (figure P10).

IMPORTANT : Nettoyer aussi en profondeur le petit orifice d'aération, illustré avec une flèche à la figure P11, avec la broche de nettoyage incluse.

- Bien sécher toutes les pièces.

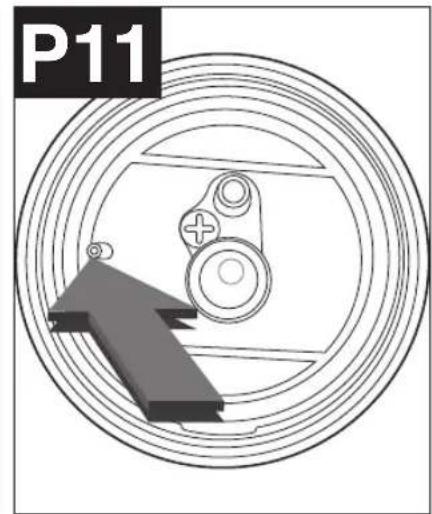

NETTOYAGE DU FLEXIBLE RELIÉ DIRECTEMENT AU CONTENANT :

• Débrancher le pulvérisateur de la source d'alimentation.
• Retirer le tube d'aspiration du contenant produit et l'immerger dans un seau rempli de solvant approprié pour le type de produit pulvérisé (eau chaude savonneuse pour produits à base de latex; les fabricants recommandent une solution de nettoyage pour les produits à base d'huile [figure Q]).
• Brancher le pulvérisateur. Pointer le pulvérisateur sur la paroi intérieure d'un autre un récipient à jeter. Déclencher le pulvérisateur jusqu'à ce que le jet prenne uniquement la couleur de la solution de nettoyage (figure Q1).
• Débrancher le pulvérisateur de la source d'alimentation.

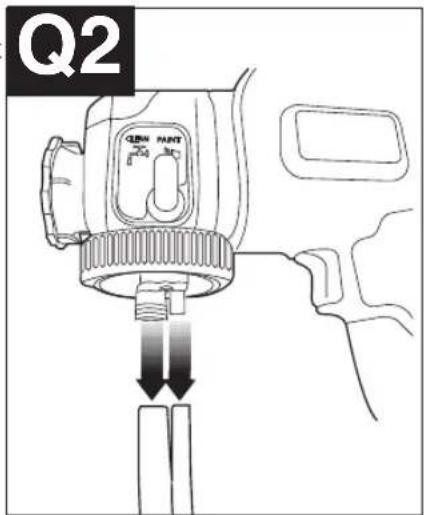

• Retirer le tube des orifices d'admission et de retour (figure Q2).
• Tenir le tube au-dessus du récipient à jeter et laisser le liquide restant tube se vider.

RÉASSEMBLAGE

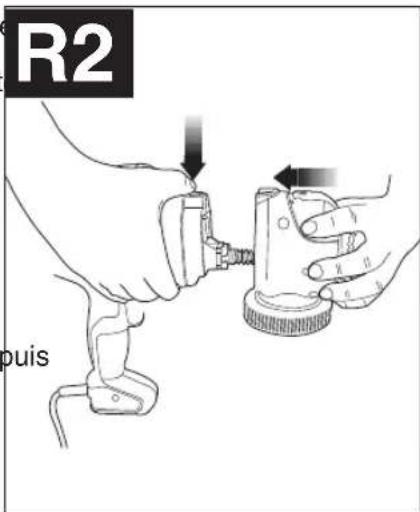

• Glisser le ressort sur la partie avant du (figure R).
• Insérer le piston et le ressort dans le boîtier avant (figure R1).

• Enfoncer le bouton de dégagement, inséré boîtier avant comprenant le piston dans le pulvérisateur, de manière à ce que le bout s'enclenche en place (figure R2).
  AVIS : L'unité ne peut pas être assemblée de nouveau si le piston et le ressort ne sont pas en place.

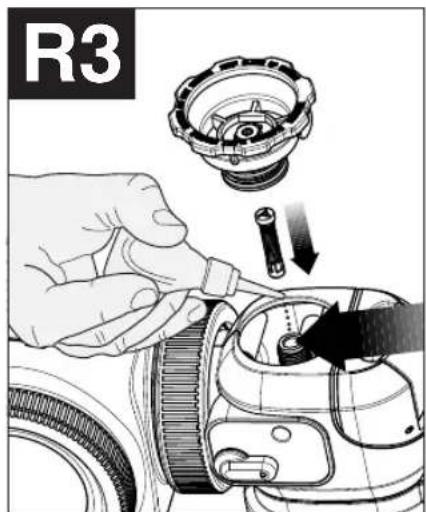

• Verser quelques gouttes d'huile dans l'ouverture du cylindre. Insérer le clapet d'atomiseur dans le boîtier avant. Visser la buse de pulvérisation sur le boîtier avant, puis la serrer manuellement (figure R3).

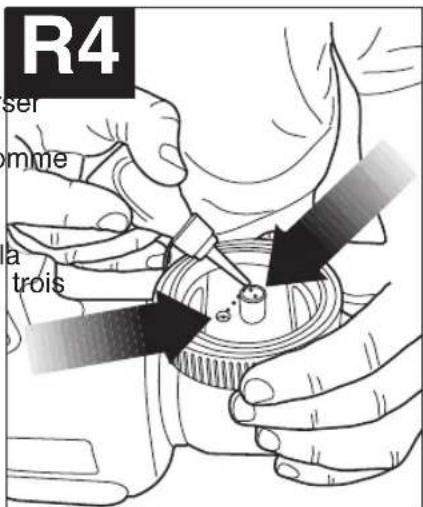

• Utiliser l'huile de graissage fournie et ver quelques gouttes d'huile dans les orifices d'admission et de sortie du pulvérisateur co le montre la figure R4.
• Régler le levier de nettoyage rapide de position Peinture à la position Nettoyage à reprises après la lubrification.

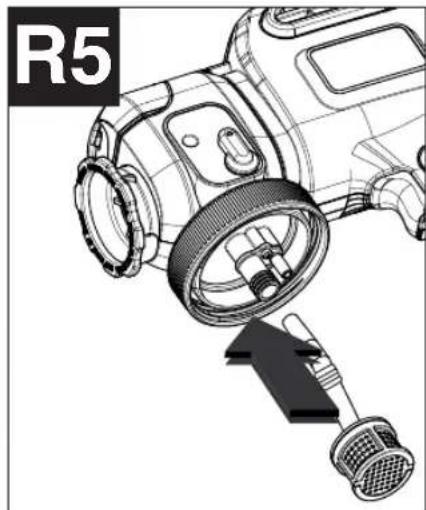

• Insérer le tube d'aspiration dans l'orifice d'admission du pulvérisateur (figure R5).

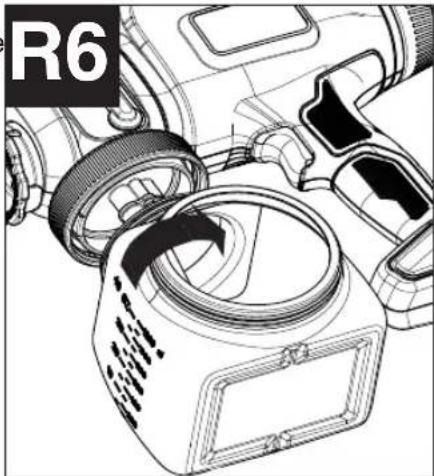

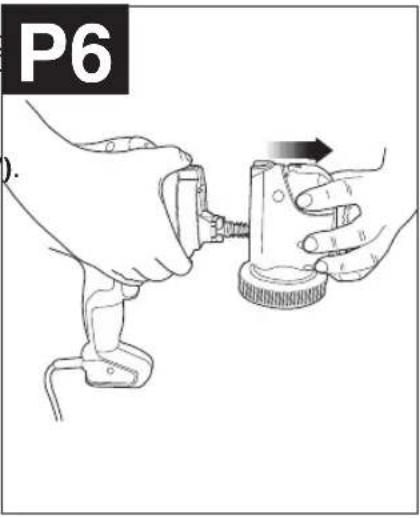

- Visser de nouveau la cartouche sur le pulvérisateur (figure R6) en s'assurant que les languettes de la cartouche s'alignent sur celles de la bague file couvercle de remplissage latéral doit toujours se trouver du côté gauche pulvérisateur.

Problème Cause possible Solution possible

• La matière coûle ou dégoutte. • La couche pulvérisée est trop épaisse.	• Réduire le débit d'air en tournant le bouton de commande de débit.
	• La pulvérisation est trop lente. • Augmenter la vitesse d'application.
	• La pulvérisation est trop prèsde la surface. •Augmenterladistancedela la matière est trop liquide. • Vérifier les recommandations en matière de dilution.
• Éclaboussure excessive. • Pulvérisateur trop éloigné de la surface. • Réduire ladistance de lasurface.	• Réduire le débit en tourr bouton de réglage de débit dans le sens horaire.
	• Pulvérisation excessive de matière.
• Trop peu de matière pulvérisée ou aucune matière pulvérisée.	• Buse de pulvérisation/chapeau d'air obstrué.
	• Tube d'aspiration lâche ou obstrué.
	• Réglage trop faible du bouton de commande de débit.
	• Matière trop épaisse.
• La matière pulvérisée éclabousse.	• La viscosité de la matière est trop élevée.
• Le pulvérisateur vibre.	• La cartouche est presque vide.
• Du liquide s'échappe sur le côté de la cartouche.	• Le couvercle est mal inséré ou pas assez serré.
	• Traces de peinture sur le filetage de la cartouche et le couvercle.
• Le moteur fonctionne bien, mais il n'y a pas de pulvérisation.	• Échec d'amorçage avec le tube à distance.
	• Tube d'aspiration desserré ouendommagé. • Serrer ou remplacer.
	• Clapet d'atomiseur bouché ou usé. • Nettoyer ou remplacer au installer un clapet d'atomis.
	• Clapet d'atomiseur manquant. • Matière mince.
	• Buse de pulvérisation bouchée. • Nettoyer la buse.
	• Filtre d'admission bouché. • Nettoyer le filtre d'admissic.
	• Le bouton de réglage doit être ajusté. • Ajuster le bouton.
	• Piston usé. • Nettoyer et huiler ou remplacer.
• Ne peut assembler de nouveau l'unité.	• Une étape d'assemblage a été sautée. • Insérer le ressort et le piston dans le boîtieravantleréassemblage del'unité.
	• Enfoncerleboutondedégagement etlemaintenirdanscetteposition durantleréassemblage.

ENTRETIEN

N'utiliser qu'un détergent doux et un chiffon humide pour nettoyer le bloc d'alimentation. Ne jamais laisse pénétrer dans le bloc d'alimentation et n'immerger aucune pièce du bloc d'alimentation dans un liquide. IMPORTANT : Pour garantir la SÉCURITÉ et la FIABILITÉ du produit, les réparations, l'entretien et le réglage (autre que ceux énumérés dans ce manuel) doivent être réalisés par un centre de réparation autorisé o centre de réparation professionnel, et des pièces de rechange identiques doivent être utilisées.

ACCESSOIRES

Les accessoires recommandés pouvant être utilisés avec l'outil sont disponibles auprès de votre distributeur centre de réparation autorisé. Pour tout renseignement concernant les accessoires, composer le : 1 800 544-6986.

⚠ AVERTISSEMENT : l'utilisation de tout accessoire non recommandé avec cet outil pourrait s'avérer dangereuse.

INFORMATION SUR LES RÉPARATIONS

Tous les centres de réparation Black & Decker sont dotés de personnel qualifié en matière d'outillage électrique; ils sont donc en mesure d'offrir à leur clientèle un service efficace et fiable. Que ce soit pour un avis tech réparation ou des pièces de rechange authentiques installées en usine, communiquer avec l'établissement Decker le plus près de chez vous. Pour trouver l'établissement de réparation de votre région, consulter I des Pages jaunes à la rubrique « Outils électriques » ou composer le numéro suivant : 1 800 544-6986 ou consulter le site www.blackanddecker.com

⚠ AVERTISSEMENT : Toute réparation ne doit être effectuée que par des réparateurs professionnels.

⚠ AVERTISSEMENT : Pour réparer un outil, n'utiliser que des pièces de rechange identiques.

GARANTIE

Garantie complète de deux ans pour une utilisation domestique

Black & Decker (É.-U.) Inc. garantit ce produit pour une durée de deux ans contre tout défaut de matériel fabrication. Le produit défectueux sera remplacé ou réparé sans frais de l'une des deux façons suivantes La première façon consiste en un simple échange chez le détaillant qui l'a vendu (pourvu qu'il s'agisse participant). Tout retour doit se faire durant la période correspondant à la politique d'échange du détaillant (habituellement, de 30 à 90 jours après l'achat). Une preuve d'achat peut être requise. Vérifier auprès du pour connaître sa politique concernant les retours hors de la période définie pour les échanges.

La deuxième option est d'apporter ou d'envoyer le produit (transport payé d'avance) à un centre de répa autorisé ou à un centre de réparation de Black & Decker pour faire réparer ou échanger le produit, à notre discrétion.

Une preuve d'achat peut être requise. Les centres Black & Decker et les centres de service autorisés sont répertoriés dans les pages jaunes, sous la rubrique « Outils électriques ».

Cette garantie ne s'applique pas aux accessoires. Cette garantie vous accorde des droits légaux spécifique pourriez avoir d'autres droits qui varient d'un État ou d'une province à l'autre. Pour toute question, comme le directeur du centre de réparation Black & Decker le plus près de chez vous. Ce produit n'est pas de usage commercial.

REMPLACEMENTGRATUITDESÉTIQUETTESD'AVERTISSEMENT:si les étiquettes d'avertissement deviennent illisibles ou sont manquantes, composer le 1 800 544-6986 pour en obtenir le remplacement gratuit.pages of the phone directory.

Imported by / Importé par

Black & Decker Canada Inc. Voir la rubrique "Outils électrique des Pages Jaunes 100 Central Ave.

Brockville (Ontario) K6V 5W6 pour le service et les ventes.

PULVERIZADOR DE PINTURA ELÉCTRICO

MANUALDEINSTRUCCIONES

Name · Nombre Last Name · Apellido

Address · Dirección
