PSM300 - écouteurs intra-auriculaires SHURE - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Système de retour personnel sans fil stéréo (écouteurs intra-auriculaires)
Marque	Shure
Modèle	PSM300
Dimensions de l'émetteur (H x L x P)	43 x 198 x 172 mm
Dimensions du récepteur (H x L x P)	110 x 64 x 21 mm
Poids de l'émetteur	783 g
Poids du récepteur (sans piles)	98 g
Alimentation de l'émetteur	12-15 V CC, 260 mA (adaptateur secteur fourni)
Alimentation du récepteur	2 piles AA (autonomie 5 à 7 heures)
Portée	90 m (300 pieds) selon l'environnement
Réponse en fréquence audio	38 Hz à 15 kHz
Rapport signal/bruit	90 dB (pondéré A, typique)
Distorsion harmonique totale	<0,5 % (typique)
Type de modulation	FM, Stéréo MPX
Connectique audio émetteur	Entrées jack 1/4" TRS symétriques (L/R), sortie loop
Connectique récepteur	Sortie casque 3,5 mm stéréo
Antenne	Connecteur BNC (antenne quart d'onde fournie)
Fonctions principales	Transmission stéréo sans fil, MixMode (mélange personnel), synchronisation infrarouge par bouton, scan automatique des fréquences, équilibrage stéréo, verrouillage des commandes
Écouteurs fournis	Shure SE112 ou SE215 (selon version)
Entretien et nettoyage	Nettoyer avec un chiffon sec. Ne pas utiliser d'eau ni de produits liquides.
Précautions de sécurité	Risque de lésions auditives à volume élevé. Ne pas exposer à l'humidité. Utiliser uniquement les accessoires spécifiés.
Pièces détachées / accessoires en option	Récepteur P3R, émetteur P3T, écouteurs SE215/SE535/SE846, distributeur d'antenne PA411, piles AA, antennes
Informations générales	Conforme aux normes FCC et IC. Nécessite une licence d'utilisation dans certains pays. Homologué Classe B.

FOIRE AUX QUESTIONS - PSM300 SHURE

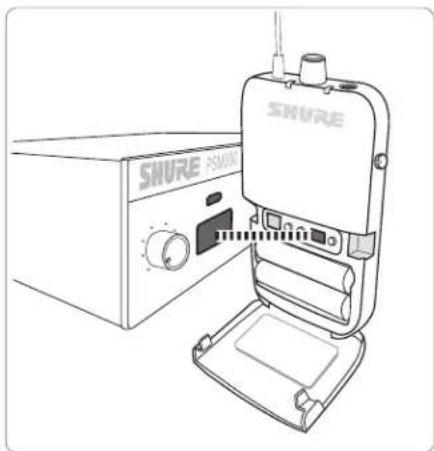

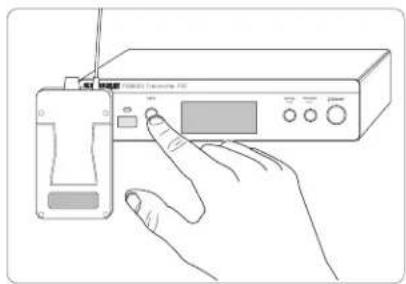

Comment synchroniser l'émetteur et le récepteur ?

Alignez les fenêtres infrarouges du récepteur et de l'émetteur à une distance de 6 à 11 cm, puis appuyez sur le bouton SYNC de l'émetteur. Le symbole s'affiche en cas de réussite.

Comment créer un mixage personnel avec le récepteur ?

Utilisez le bouton MixMode du récepteur pour mélanger les canaux 1 et 2. En mode stéréo, il sert d'équilibrage gauche/droite. Pour activer MixMode, maintenez le bouton GROUP enfoncé lors de la mise sous tension.

Que faire si aucun son ne sort du récepteur ?

Vérifiez que l'émetteur et le récepteur sont sur le même groupe et canal, que le volume est monté, que les piles sont bonnes et que le casque est bien branché. Assurez-vous que le vu-mètre de l'émetteur affiche un signal.

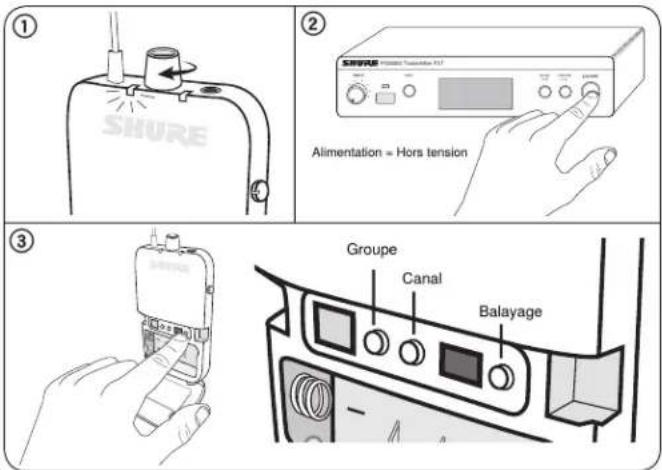

Comment effectuer un balayage des fréquences ?

Sur le récepteur, appuyez brièvement sur SCAN pour un balayage de canal dans le groupe actuel, ou maintenez enfoncé pour un balayage de groupe. Choisissez le canal libre recommandé.

Quelle est la portée maximale du système ?

La portée peut atteindre 90 mètres (300 pieds) en conditions optimales, avec une ligne de visée directe entre l'antenne de l'émetteur et le récepteur.

Comment régler le niveau d'entrée sur l'émetteur ?

Utilisez le bouton de niveau d'entrée sur le panneau avant. Ajustez jusqu'à ce que les niveaux moyens atteignent environ 75 % sur le vu-mètre, sans que l'indicateur OL (surcharge) ne s'allume.

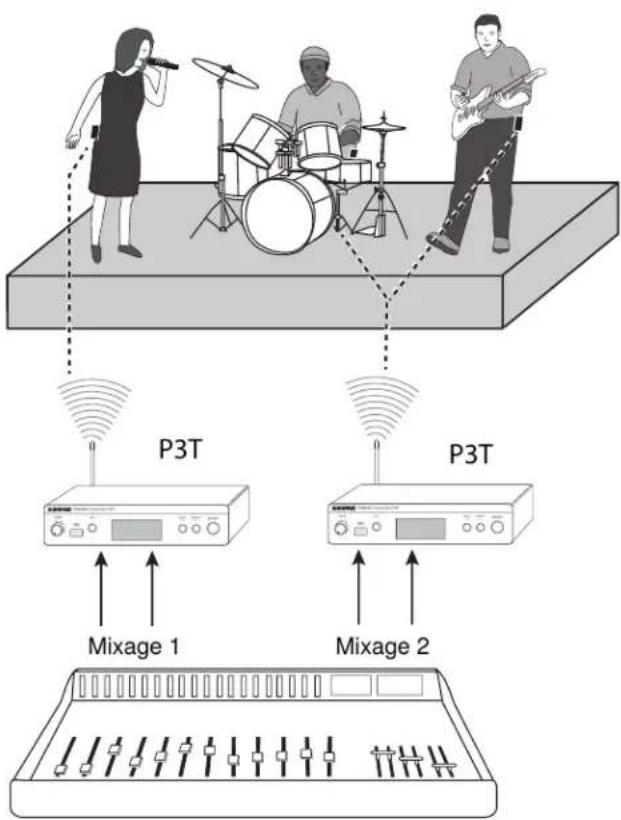

Puis-je utiliser plusieurs récepteurs avec un seul émetteur ?

Oui, vous pouvez synchroniser plusieurs récepteurs P3R sur le même émetteur. Chaque artiste peut régler son propre mixage via le bouton MixMode.

Comment nettoyer le système ?

Débranchez l'alimentation et essuyez les surfaces avec un chiffon sec et doux. N'utilisez jamais d'eau, de solvants ou de produits abrasifs.

Quels sont les risques liés à une écoute à volume élevé ?

Une exposition prolongée à des niveaux sonores supérieurs à 85 dB peut causer des lésions auditives permanentes. Réglez le volume au niveau le plus bas confortable et respectez les limites de durée recommandées (OSHA).

Le système nécessite-t-il une licence ?

Dans certains pays, une licence d'utilisation peut être requise pour les fréquences radio. Consultez les autorités locales des télécommunications avant utilisation. Shure recommande de se renseigner sur les fréquences autorisées.

MODE D'EMPLOI PSM300 SHURE

Le Guide de l'Utilisateur

Manuale d'uso

Bedienungsanleitung

Guia del Usuario

Le présent appareil est conforme aux CNR d'Industrie Canada applicables aux appareils radio exempts de licence. L'exploitation est autorisée aux deux conditions suivantes : (1) l'appareil ne doit pas produire de brouillage, et (2) l'utilisateur de l'appareil doit accepter tout brouillage radioélectrique subi, même si le brouillage est susceptible d'en compromettre le fonctionnement.

FCC: DD4P3TA, DD4P3TB, DD4P3TD.

P3R

This Class B digital apparatus complies with Canadian ICES-003. Cet appareil numérique de la classe B est conforme à la norme NMB-003 du Canada.

Le présent appareil est conforme aux CNR d'Industrie Canada applicables aux appareils radio exempts de licence. L'exploitation est autorisée aux deux conditions suivantes : (1) l'appareil ne doit pas produire de brouillage, et (2) l'utilisateur de l'appareil doit accepter tout brouillage radioélectrique subi, même si le brouillage est susceptible d'en compromettre le fonctionnement.

Important Product Information

LICENSING INFORMATION

1. LIRE ces consignes.
2. CONSERVER ces consignes.
3. OBSERVER tous les avertissements.
4. SUIVRE toutes les consignes.
5. NE PAS utiliser cet appareil à proximité de l'eau.
6. NETTOYER UNIQUEMENT avec un chiffon sec.
7. NE PAS obstruer les ouvertures de ventilation. Laisser des distances suffisantes pour permettre une ventilation adéquate et effectuer l'installation en respectant les instructions du fabricant.
8. NE PAS installer à proximité d'une source de chaleur telle qu'une flamme nue, un radiateur, une bouche de chaleur, un poêle ou d'autres appareils (dont les amplificateurs) produisant de la chaleur. Ne placer aucune source à flamme nue sur le produit.
9. NE PAS détériorer la sécurité de la fiche polarisée ou de la fiche de terre. Une fiche polarisée comporte deux lames dont l'une est plus large que l'autre. Une fiche de terre comporte deux lames et une troisième broche de mise à la terre. La lame la plus large ou la troisième broche assure la sécurité de l'utilisateur. Si la fiche fournie ne s'adapte pas à la prise électrique, demander à un électricien de remplacer la prise hors normes.
10. PROTÉGER le cordon d'alimentation afin que personne ne marche dessus et que rien ne le pince, en particulier au niveau des fiches, des prises de courant et du point de sortie de l'appareil.
11. UTILISER UNIQUEMENT les accessoires spécifiés par le fabricant.
12. UTILISER uniquement avec un chariot, un pied, un trépied, un support ou une table spécifié par le fabricant ou vendu avec l'appareil. Si un chariot est utilisé, déplacer l'ensemble chariot-appareil avec précaution afin de ne pas le renverser, ce qui pourrait entraîner des blessures.
13. DÉBRANCHER l'appareil pendant les orages ou quand il ne sera pas utilisé pendant longtemps.
14. CONFIER toute réparation à du personnel qualifié. Des réparations sont nécessaires si l'appareil est endommagé d'une façon quelconque, par exemple : cordon ou prise d'alimentation endommagé, liquide renversé ou objet tombé à l'intérieur de l'appareil, exposition de l'appareil à la pluie ou à l'humidité, appareil qui ne marche pas normalement ou que l'on a fait tomber.
15. NE PAS exposer cet appareil aux égouttures et aux éclaboussements. NE PAS poser des objets contenant de l'eau, comme des vases, sur l'appareil.
16. La prise SECTEUR ou un coupleur d'appareil électrique doit rester facilement utilisable.
17. Le bruit aérien de l'appareil ne dépasse pas 70 dB (A).
18. L'appareil de construction de CLASSE I doit être raccordé à une prise SECTEUR dotée d'une protection par mise à la terre.
19. Pour réduire les risques d'incendie ou de choc électrique, ne pas exposer cet appareil à la pluie ou à l'humidité.
20. Ne pas essayer de modifier ce produit. Cela risque de causer des blessures et/ou la défaillance du produit.
21. Utiliser ce produit dans sa plage de températures de fonctionnement spécifiée.

PRÉCAUTIONS DE SÉCURITÉ

Les résultats possibles d'une utilisation incorrecte sont marqués par l'un des deux symboles—AVERTISSEMENT et ATTENTION—selon l'imminence du danger et la sévérité des dommages.

AVERTISSEMENT : L'ignorance de ces avertissements peut causer des blessures graves ou la mort suite à une utilisation incorrecte.

ATTENTION : L'ignorance de ces mises en garde peut causer des blessures modérées ou des dégâts matériels suite à une utilisation incorrecte.

ATTENTION

• Ne jamais désassembler ou modifier cet appareil sous peine de provoquer des défaillances.
• Ne pas soumettre le câble à des forces extrêmes et ne pas tirer dessus sous peine de provoquer des défaillances.
• Garder le produit au sec et éviter de l'exposer à des conditions extrêmes de température ou d'humidité.

AVERTISSEMENT

• Si de l'eau ou d'autres matériaux étrangers pénètrent dans l'appareil, il y a un risque d'incendie ou de choc électrique.
• Ne pas essayer de modifier ce produit. Cela risque de causer des blessures et/ou la défaillance du produit.

Ce dispositif est capable de délivrer un niveau sonore supérieur à 85 dB SPL. S'il vous plaît, vérifiez le niveau maximum autorisé d'exposition au bruit en continu relatif à vos exigences nationales pour la protection auditive sur le lieu de travail.

AVERTISSEMENT

L'ÉCOUTE AUDIO À UN VOLUME SONORE EXCESSIF PEUT CAUSER DES LÉSIONS AUDITIVES PERMANENTES. RÉGLER LE VOLUME LE PLUS BAS POSSIBLE. Une surexposition à des volumes sonores excessifs peut causer des lésions aux oreilles entraînant une perte auditive permanente due au bruit (NIHL). Se conformer aux directives ci-dessous, établies par l'Occupational Safety Health Administration (OSHA), pour les limites de durée d'exposition aux pressions acoustiques avant de risquer des lésions auditives.

SPL de 90 dB pendant 8 heures	SPL de 95 dB pendant 4 heures	SPL de 100 dB pendant 2 heures	SPL de 105 dB pendant 1 heure
SPL de 110 dB pendant 1⁄2 heure	SPL de 115 dB pendant 15 minutes	SPL de 120 dB À éviter au risque de lésions auditives

Informations importantes sur le produit

RENSEIGNEMENTS SUR L'OCTROI DE LICENCE

Autorisation d'utilisation : Une licence officielle d'utilisation de ce matériel peut être requise dans certains pays. Consulter les autorités compétentes pour les exigences éventuelles. Tout changement ou modification n'ayant pas fait l'objet d'une autorisation expresse de Shure Incorporated peut entraîner la nullité du droit d'utilisation de l'équipement. La licence d'utilisation de l'équipement de microphone sans fil Shure demeure de la responsabilité de l'utilisateur, et dépend de la classification de l'utilisateur et de l'application prévue par lui ainsi que de la fréquence sélectionnée. Shure recommande vivement de se mettre en rapport avec les autorités compétentes des télécommunications pour l'obtention des autorisations nécessaires, et ce avant de choisir et de commander des fréquences.

Information à l'utilisateur

Cet équipement a été testé et déclaré conforme aux limites pour les appareils numériques de classe B, selon la section 15 des règlements de la FCC. Ces limites sont destinées à assurer une protection raisonnable contre les interférences nuisibles dans une installation résidentielle. Cet équipement produit, utilise et peut émettre de l'énergie radio électrique et, s'il n'est pas installé et utilisé conformément aux présentes instructions, peut causer des interférences nuisibles aux communications radio. Il n'existe toutefois aucune garantie que de telles interférences ne se produiront pas dans une installation particulière. Si cet équipement produit des interférences nuisibles à la réception d'émissions de radio ou de télévision, ce qui peut être établi en mettant l'appareil sous, puis hors tension, il est recommandé à l'utilisateur d'essayer de corriger le problème en prenant l'une ou plusieurs des mesures suivantes :

• Réorienter ou déplacer l'antenne réceptrice.
• Augmenter la distance séparant l'équipement du récepteur.
• Brancher l'équipement sur un circuit électrique différent de celui du récepteur.
• Consulter le distributeur ou un technicien radio et télévision.

Cet appareil est conforme à la ou aux normes RSS d'exemption de licence d'Industrie Canada. L'utilisation de ce dispositif est assujettie aux deux conditions suivantes : (1) ce dispositif ne doit pas causer d'interférences et (2) ce dispositif doit accepter toutes les interférences, y compris celles qui pourraient provoquer un fonctionnement non souhaitable de l'appareil.

Le présent appareil est conforme aux CNR d'Industrie Canada applicables aux appareils radio exempts de licence. L'exploitation est autorisée aux deux conditions suivantes : (1) l'appareil ne doit pas produire de brouillage, et (2) l'utilisateur de l'appareil doit accepter tout brouillage radioélectrique subi, même si le brouillage est susceptible d'en compromettre le fonctionnement.

Étiquette de conformité à la norme ICES-003 d'Industrie Canada :

CAN ICES-3 (B) / NMB-3 (B)

Remarque : Les essais de conformité CEM sont basés sur l'utilisation de types de câbles fournis et recommandés. L'utilisation d'autres types de câble peut dégrader la performance CEM.

Tout changement ou modification n'ayant pas fait l'objet d'une autorisation expresse du fabricant peut entraîner la nullité du droit d'utilisation de l'équipement.

PSM®300

Le système de retour personnel PSM300 offre un retour stéréo sans fil qui améliore la clarté et réduit le larsen par rapport aux retours de scène traditionnels. Les artistes peuvent créer leurs propres mixages en réglant le mélange stéréo et le niveau de volume global au niveau du récepteur de ceinture, réduisant le volume sur scène et améliorant la finesse audio. Facile à configurer et à utiliser, le système PSM300 permet de synchroniser les fréquences au moyen d'un seul bouton et assure une stabilité RF sans fil puissante entre émetteurs et récepteurs. Le matériel robuste et fiable et la technologie performante des systèmes de retour personnel Shure PSM300 améliorent considérablement le retour de scène.

Caractéristiques

• Envoient deux canaux audio sans fil aux artistes sur scène
• Connexion RF puissante sur une portée de 90 mètres (300 pi)
• Créent un mixage personnel sur chaque récepteur de ceinture avec un équilibrage stéréo ou un mélange mono à deux canaux en MixMode®
• Rapport signal/bruit jusqu'à 90 dB produisant un son pur et précis à n'importe quel volume
• Systèmes disponibles avec les écouteurs à isolation acoustique Shure Sound Isolating™
• Scan et synchronisation de fréquences infrarouge au moyen d'un seul bouton pour l'attribution rapide et simple d'un canal sans fil propre
• Pas de menus compliqués, mais de simples commandes de volume et de mixage axées sur les performances
• Émetteur demi-rack tout en métal
• Le récepteur de ceinture fin et léger se fixe aisément à la ceinture ou à une sangle de guitare

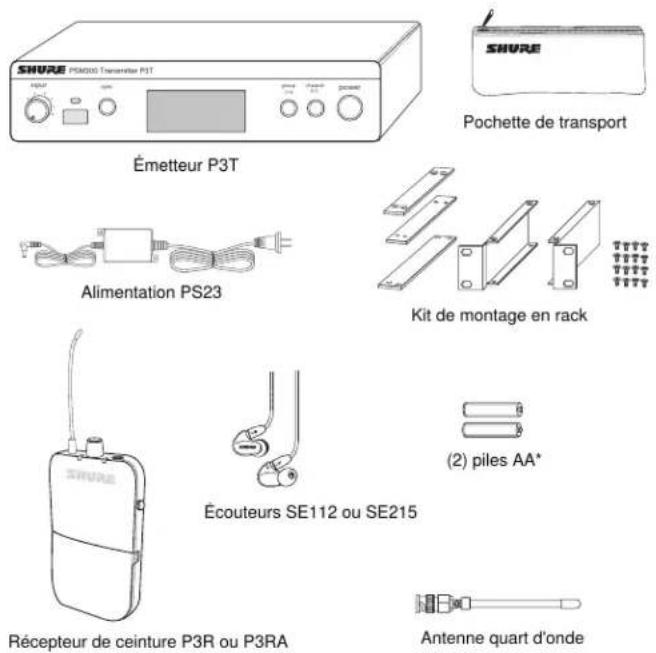

Composants fournis

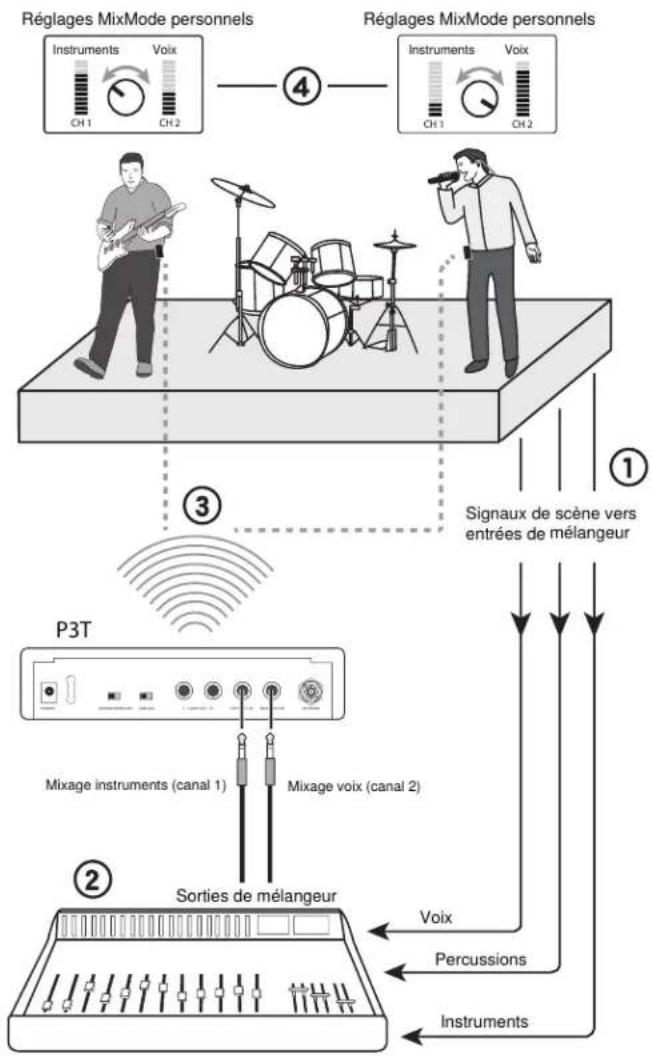

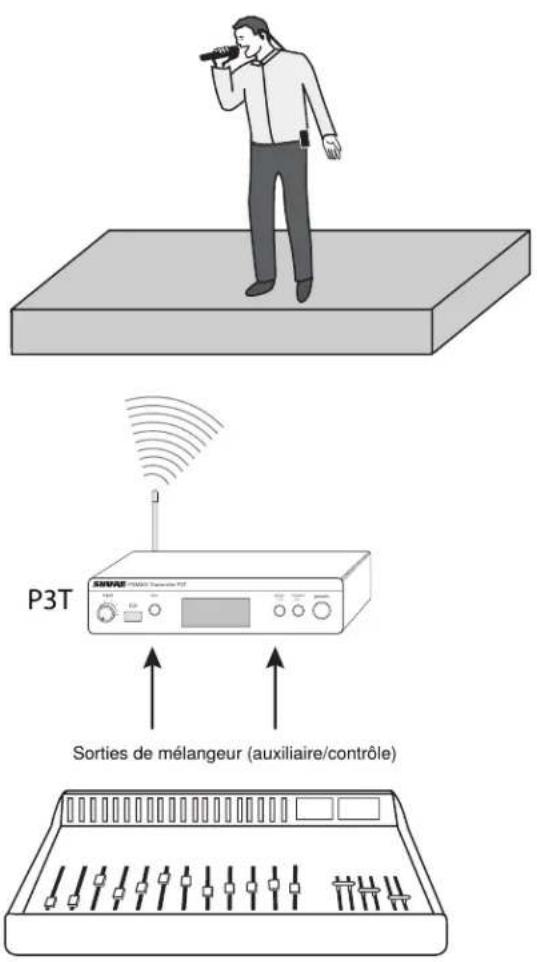

Présentation du système


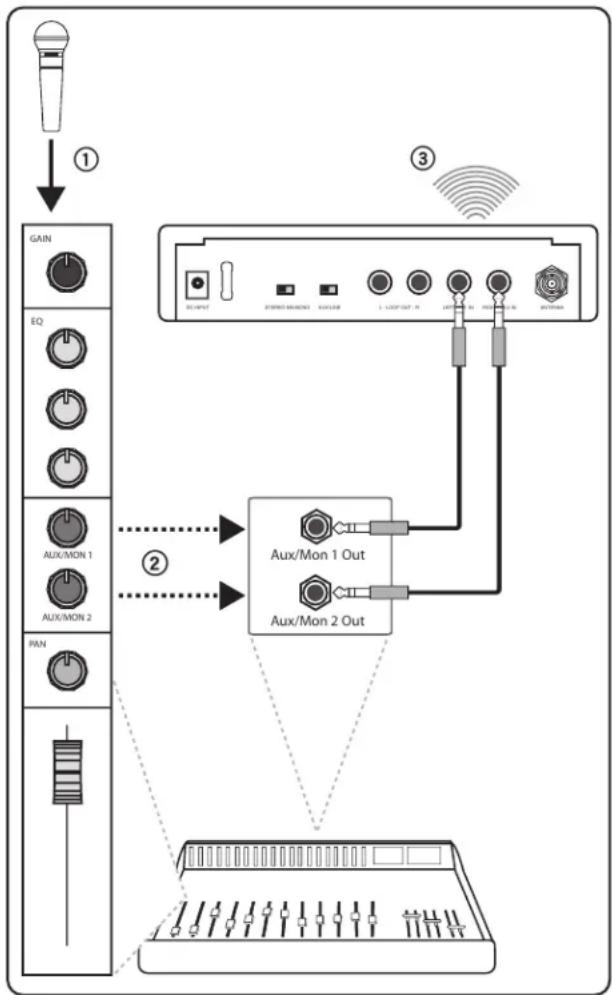

Cet exemple illustre une configuration typique pour un spectacle musical. Voir la section Applications du système pour d'autres exemples.

① Acheminement des signaux audio
Envoyer les signaux des instruments et du microphone de la scène à un mélangeur ou à un système de sonorisation.
② Création des mixages de contrôle
À partir du mélangeur, créer deux mixages : l'un seulement des instruments, et un deuxième avec uniquement la voix. Acheminer chacun d'eux vers des sorties distinctes du mélangeur et les raccorder aux entrées du P3T.
③ Envoi du son sans fil aux artistes
Synchroniser les récepteurs de ceinture à l'émetteur P3T pour envoyer les mixages aux artistes pour un contrôle par écouteur interne.
④ Réglage des mixages personnels
Chaque artiste utilise le bouton MixMode de son récepteur de ceinture pour contrôler son propre mixage entre instruments et voix.

Panneaux avant et arrière de l'émetteur P3T

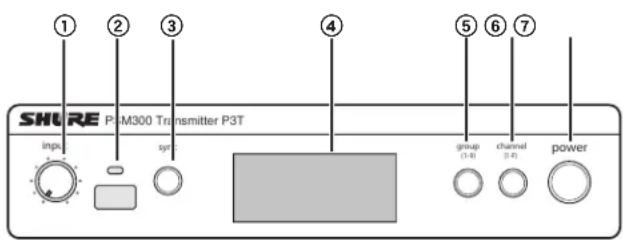

Panneau avant du P3T

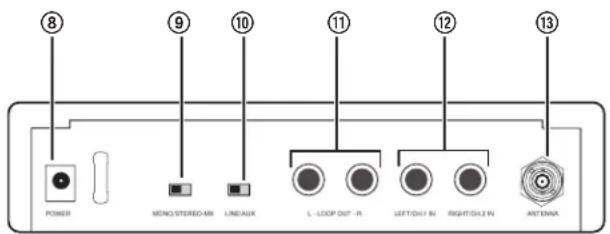

Panneau arrière du P3T

① Commande de niveau d'entrée

Règle le niveau du signal audio entrant

② Fenêtre de synchronisation infrarouge

Envoie et reçoit les données de groupe/canal pour synchroniser les récepteurs avec l'émetteur

③ Bouton sync

Appuyer dessus pour synchroniser l'émetteur et le récepteur sur le même groupe et le même canal

Remarque : les données de synchronisation sont envoyées à travers la fenêtre de synchronisation infrarouge

④ Affichage LCD

Affiche les informations sur le signal audio, le signal RF et le système

⑤ Bouton group

Appuyer dessus pour faire défiler les réglages de groupe

⑥ Bouton channel

Appuyer dessus pour faire défiler les réglages de canal

⑦ Alimentation

Met l'appareil sous tension ou hors tension

⑧ Entrée secteur
Sert à connecter le bloc d'alimentation externe Shure PS23 fourni
⑨ Interrupteur MONO/STEREO-MX

StereoMX	Envoie un mixage stéréo sur deux canaux au récepteur
Mono	Envoie un mixage audio cumulé aux deux canaux du récepteur

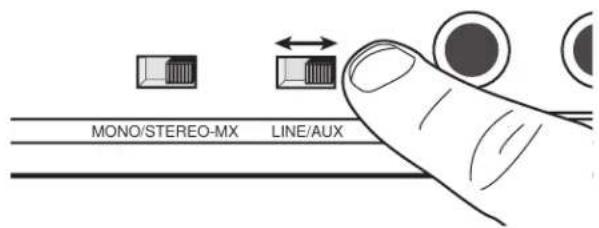

⑩ Interrupteur LINE/AUX

Régler la sensibilité d'entrée en utilisant ce qui suit comme référence pour la connexion :

Aux (-10 dBV) :	Appareils audio grand public, comme des ordinateurs ou des lecteurs portables
Line (+4 dBu) :	Consoles de mixage ou autres appareils audio professionnels

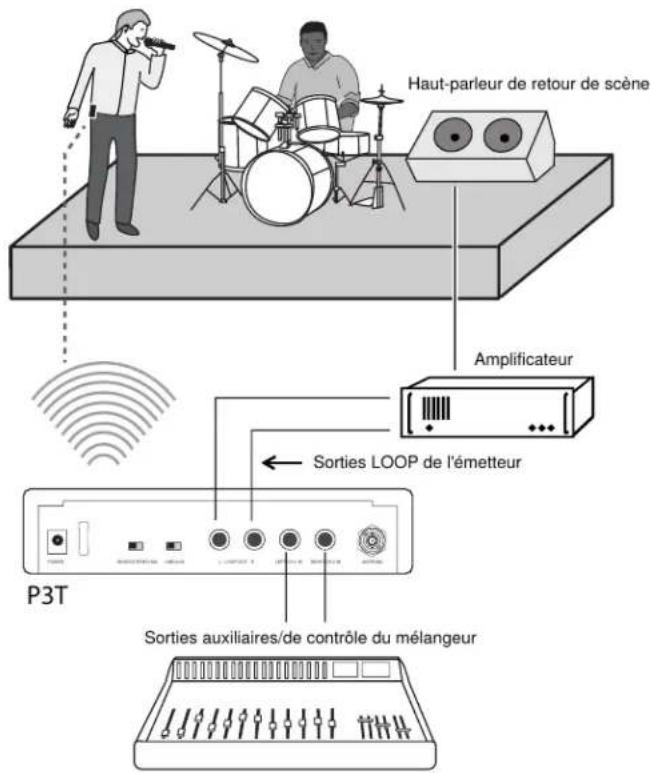

⑪ Sorties Loop (jack 1/4 po, symétriques)

À connecter à des systèmes PSM supplémentaires ou à d'autres appareils audio

⑫ Entrées audio (jack 1/4 po, symétriques)

À connecter aux sorties d'une console de mixage ou à d'autres sources audio pour le retour des artistes

⑬ Connecteur d'antenne BNC

Sert à connecter l'antenne quart d'onde fournie, une antenne directionnelle ou un combineur d'antennes Shure P3AC

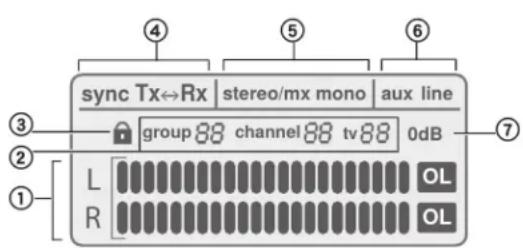

Affichage de l'émetteur P3T

① Mesure des entrées audio

Indique le niveau du signal audio

② Réglage de groupe / canal / TV

Affiche les réglages de groupe et de canal sélectionnés et le canal de télévision correspondant

Remarque : l'indicateur TV ne s'applique qu'aux canaux des U.S.A. et reste vide dans les autres régions

③ État de verrouillage

Pour verrouiller ou déverrouiller les commandes, appuyer sans relâcher sur les boutons group et channel jusqu'à ce que l'icône de verrouillage apparaisse/disparaisse.

④ État de synchronisation

Apparaît après une synchronisation réussie entre l'émetteur et le récepteur. Le sens de la synchronisation est indiqué soit comme Tx>Rx (l'émetteur envoie la fréquence au récepteur) soit comme Tx<Rx (le récepteur envoie la fréquence à l'émetteur).

⑤ Mixage Stereo-MX / Mono

Indique si le signal audio envoyé au récepteur est un mixage sur un ou deux canaux (correspond à l'interrupteur Stereo-MX/Mono du panneau arrière).

⑥ Mode Aux / Line

Indique le réglage de la sensibilité d'entrée (correspond à l'interrupteur Aux/Line du panneau arrière)

⑦ Indicateur 0 dB

S'allume quand le signal d'entrée atteint 0 dB. Consulter la section sur le réglage du gain et du volume d'écoute pour des renseignements sur la façon d'utiliser cette icône.

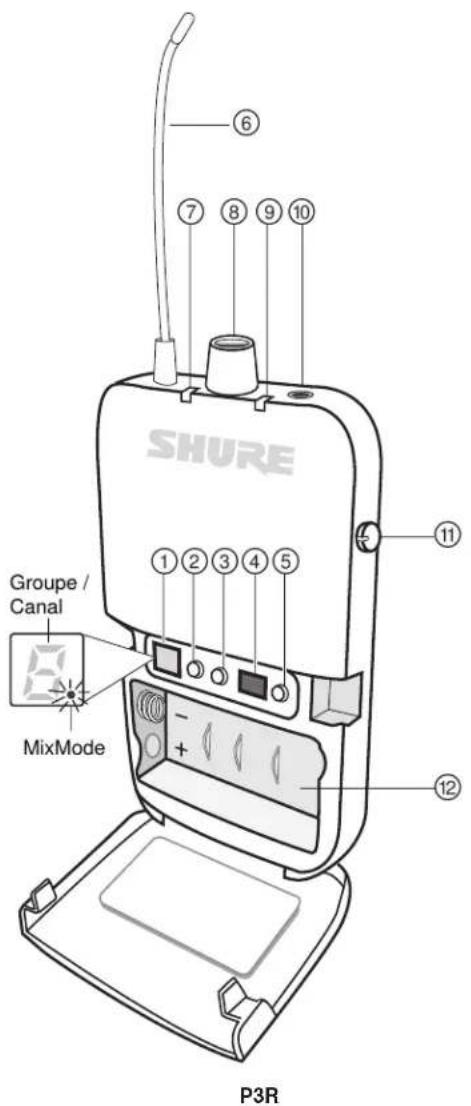

Récepteur P3RA

Pour les applications où les exigences sont plus élevées, Shure propose le récepteur P3RA, tout en métal et possédant un menu avancé en plus des caractéristiques du récepteur P3R. Pour de plus amples renseignements, aller sur www.shure.com

① Affichage

Affiche les réglages de groupe, de canal et MixMode

② Bouton group

• Appuyer pour afficher le groupe
• Appuyer sans relâcher pour modifier le groupe, puis appuyer pour faire défiler lorsque l'affichage clignote

③ Bouton channel

• Appuyer pour afficher le canal
- Appuyer sans relâcher pour modifier le canal, puis appuyer pour faire défiler lorsque l'affichage clignote

④ Fenêtre de synchronisation infrarouge

Envoie et reçoit les données de synchronisation entre le récepteur et l'émetteur

⑤ Bouton scan

• Appuyer sans relâcher pour effectuer un balayage des groupes
• Appuyer pour effectuer un balayage des canaux

Remarque : Un balayage des canaux sélectionne le meilleur canal dans le groupe actuel. Un balayage des groupes trouve le groupe avec le plus de canaux libres et sélectionne le premier canal disponible dans ce groupe.

⑥ Antenne

⑦ Témoin à LED d'alimentation

Indique quand le récepteur est allumé, quelle est l'autonomie restante des piles et quand le mode d'économie d'énergie est actif. Voir le tableau relatif à l'autonomie des piles pour de plus amples renseignements.

⑧ Interrupteur d'alimentation / Bouton de commande de volume

Met le récepteur sous tension et hors tension et règle le niveau sonore du casque principal

⑨ Témoin à LED de signal RF (bleu)

S'allume lorsque le récepteur est réglé sur le groupe et le canal d'un émetteur actif

⑩ Sortie casque

Se connecte à des écouteurs ou un casque

⑪ Bouton de commande MixMode

• En cas d'utilisation en MixMode, ce bouton mélange les canaux 1 et 2 en un seul mixage
• En cas d'utilisation en mode stéréo, ce bouton permet de régler l'équilibrage droite/gauche.

⑫ Compartiment piles

Accueille 2 piles AA

Autonomie des piles

Comportement LED Durée de fonctionnement restante (heures)
Vert 5 à 7
Jaune 1 à 3
Rouge (en continu) 0,5 à 1
Rouge (clignotant) 0

L'autonomie des piles a été mesurée en utilisant des piles alcalines Energizer™, dans les conditions suivantes :

• Sensibilité de l'émetteur : Line (+4 dBu)
• Sortie audio du récepteur : 100 dB dans des écouteurs Shure SE112
  Mode d'économie d'énergie : Quand aucun écouteur n'est branché, le récepteur passe en mode d'économie d'énergie afin de prolonger l'autonomie des piles. La LED diminue lentement d'intensité en s'allumant et en s'éteignant dans ce mode et continue d'afficher la couleur qui représente l'autonomie restante des piles.

Applications

Consulter les cas de figure suivants concernant le système PSM300 avant de l'installer. Comprendre les options de configuration avant la mise en place aide à identifier les exigences en termes d'acheminement des signaux et à planifier toute expansion future. Des informations spécifiques sur la façon de mettre en place le système PSM300 et de créer des mixages pour le contrôle se trouvent dans les sections « Mise en place et configuration du système » et « Fonctionnement » de ce guide d'utilisation.

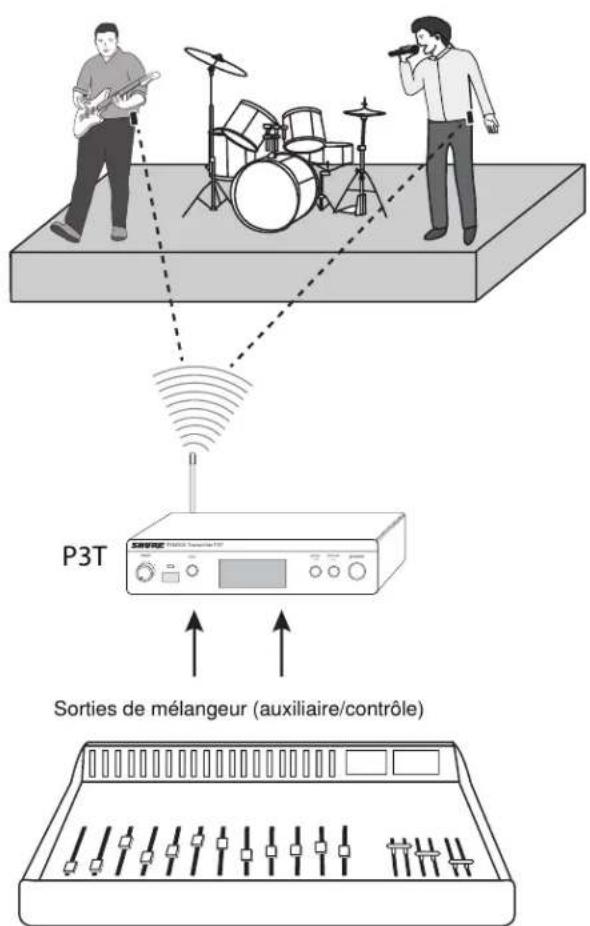

Système simple pour un seul artiste

Cette configuration permet le contrôle par écouteur interne pour un spectacle en solo, ou pour un spectacle de groupe dans lequel une seule personne a besoin du contrôle sans fil. Ce système peut être étendu à plusieurs artistes en utilisant des récepteurs de ceinture P3R supplémentaires réglés sur le même émetteur.

Un seul émetteur avec plusieurs récepteurs

Plusieurs artistes peuvent contrôler le son à partir du même émetteur tout en réglant le signal au niveau de leur récepteur de ceinture pour personnaliser le mixage. Il suffit de régler chaque récepteur de ceinture à la même fréquence que l'émetteur et d'utiliser le bouton MixMode pour régler le mixage.

Fonctionnement MixMode ou stéréo :

Chaque artiste peut choisir de régler son récepteur de ceinture sur MixMode ou sur Stereo lorsque l'émetteur est réglé sur Stereo-MX. Quand le récepteur de ceinture est mis sous tension, il est réglé par défaut en mode stéréo. Pour le faire fonctionner en MixMode, maintenir le bouton GROUP enfoncé lors de la mise sous tension. Pour des renseignements sur ces modes, voir « Contrôle en MixMode et en stéréo ».

Plusieurs émetteurs avec des mixages distincts

Lorsque plusieurs artistes d'un groupe ont des exigences de contrôle différentes, plusieurs systèmes PSM300 peuvent être utilisés simultanément pour envoyer différents mixages à travers chaque émetteur. Cette configuration nécessite un mélangeur avec deux sorties de contrôle/auxiliaires pour chaque émetteur.

Conseil : Pour simplifier la mise en place dans les applications mettant en jeu plusieurs émetteurs, Shure propose le distributeur d'antenne et d'alimentation P3AC, qui alimente jusqu'à quatre émetteurs PSM en courant et en signaux RF à partir d'une seule source.

Acheminement des signaux vers des appareils externes (systèmes combinés)

Les sorties LOOP permettent de transmettre le son à un appareil externe, comme d'autres systèmes personnels de contrôle, des appareils d'enregistrement ou des retours de scène. Le signal aux sorties LOOP est identique à celui provenant du mélangeur, et il n'est pas affecté par les réglages de volume ou de sensibilité d'entrée (line/aux) de l'émetteur. De ce fait, les sorties LOOP sont particulièrement utiles lors de l'utilisation d'un mélangeur qui effectue un ou deux envois de contrôle/auxiliaires.

Utilisation du PSM300 en même temps que des haut-parleurs :

Un système de contrôle combiné peut être utilisé, dans lequel certains artistes se servent du système sans fil PSM300 et d'autres écoutent à travers des haut-parleurs sur scène.

Remarque : En cas d'utilisation de retours de scène passifs, les sorties du P3T doivent être connectées à un amplificateur. Les haut-parleurs actifs (amplifiés) peuvent être connectés directement aux sorties du P3T.

Utilisation du PSM300 combiné à d'autres systèmes de contrôle sans fil

Dans le cas de figure où deux artistes ont chacun leur propre système de contrôle sans fil (un système Shure PSM300 et un système tiers, par exemple), le PSM300 peut transmettre le signal du mélangeur au deuxième système de contrôle.

Mise en service et configuration du système

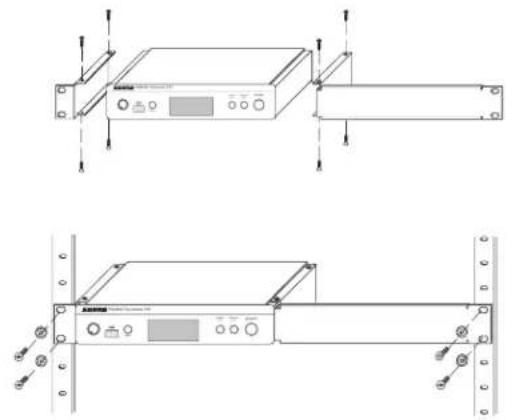

Montage en rack

L'émetteur P3T peut être monté dans un rack standard de 19 po. Jusqu'à deux appareils peuvent être montés côte à côte dans un seul rack. En cas d'utilisation de plusieurs émetteurs P3T, le système de combineur d'antennes Shure PA411 peut être employé pour regrouper et distribuer tous les signaux RF et l'alimentation à un maximum de quatre émetteurs.

Remarque : toujours utiliser les deux barres de jumelage pour monter deux unités.

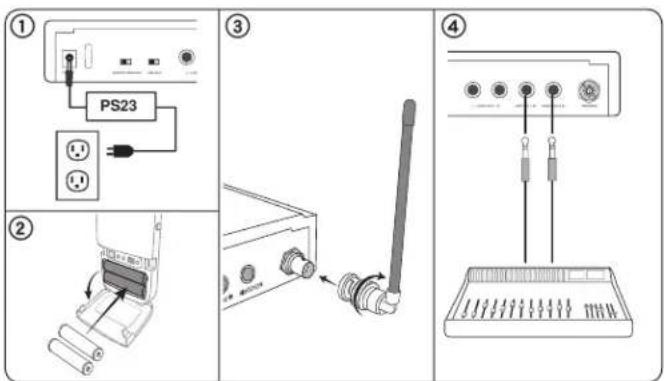

Connexions pour l'alimentation, le son et les signaux RF

1. Brancher le P3T à une source d'alimentation c.a. au moyen de l'adaptateur d'alimentation.
2. Installer 2 piles AA dans le récepteur de ceinture.
3. Fixer l'antenne au connecteur d'antenne BNC du panneau arrière du P3T.
4. Raccorder le mélangeur ou la source audio aux entrées audio du P3T à l'aide des câbles symétriques de ¼ po.

Important : En cas de raccordement à une seule entrée de l'émetteur, utiliser l'entrée LEFT/CH1. Régler l'émetteur sur MONO pour entendre le son sur les deux canaux du récepteur.

Balayage pour trouver le meilleur canal libre

Procéder comme suit pour balayer l'environnement RF et trouver la meilleure fréquence disponible pour le fonctionnement :

1. Allumer le récepteur de ceinture et toutes les sources potentielles d'interférences, y compris les systèmes sans fil, les ordinateurs, le matériel audio, les téléphones portables, les panneaux à LED et autres appareils électroniques qui seront en marche pendant un spectacle.
2. S'assurer que l'émetteur P3T est HORS TENSION.
3. Placer le récepteur sur le lieu du spectacle et appuyer sur SCAN pour rechercher les canaux disponibles au sein du groupe actuel.

En cas d'utilisation de plusieurs systèmes PSM300 ou de fonctionnement dans un lieu où se trouve un nombre élevé d'appareils sans fil, effectuer d'abord un balayage des groupes, suivi par un balayage des canaux :

Balayage des groupes : Appuyer sans relâcher sur le bouton SCAN du récepteur.

Balayage des canaux : Appuyer sur le bouton SCAN du récepteur.

Création d'une connexion sans fil entre récepteurs et émetteurs (synchronisation)

Pour transmettre le son de l'émetteur au récepteur, il faut que les deux soient réglés sur la même fréquence. Le plus facile pour configurer le système est d'utiliser la fonction de synchronisation automatique. Cela permet de transférer les réglages de groupe et de canal par la simple pression d'un bouton. Selon la configuration du système, utiliser l'une des procédures suivantes pour synchroniser les composants :

Un seul émetteur et un seul récepteur

La procédure de synchronisation suivante doit être utilisée pour une configuration consistant en un seul émetteur et un seul récepteur, à moins qu'un réglage de groupe/canal n'ait été attribué avant un spectacle.

Synchronisation du récepteur à l'émetteur :

1. Effectuer un balayage sur le récepteur (voir « Balayage pour trouver le meilleur canal libre » pour les pratiques les plus appropriées).
2. Aligner les fenêtres infrarouges du récepteur et de l'émetteur. Les fenêtres doivent être distantes de 6 à 11 cm.
3. Appuyer sur le bouton SYNC de l'émetteur tandis que la LED RF bleue du récepteur clignote.
4. L'émetteur affiche SYNC lorsque la synchronisation est réussie. La flèche entre Rx (récepteur) et Tx (émetteur) indique le sens de la synchronisation.

Remarque : Lorsque la LED RF du récepteur clignote après l'exécution d'un balayage, le récepteur envoie son réglage de fréquence à l'émetteur. Quand elle s'arrête de clignoter, appuyer sur SYNC pour envoyer le réglage de fréquence de l'émetteur au récepteur.

Aligner les fenêtres infrarouges pour synchroniser le récepteur et l'émetteur

Un seul émetteur et plusieurs récepteurs

La procédure de synchronisation suivante doit être utilisée pour une configuration consistant en un seul émetteur avec plusieurs récepteurs, ou si un réglage spécifique de groupe/canal a été attribué à l'émetteur avant un spectacle.

Synchronisation de l'émetteur aux récepteurs :

1. Synchroniser le premier récepteur à l'émetteur en utilisant la procédure de synchronisation pour un seul récepteur. Il est recommandé d'effectuer un balayage et d'utiliser le groupe et le canal du récepteur qui en résultent.

2. Régler les autres récepteurs (un par un) sur la fréquence de l'émetteur en utilisant la synchronisation infrarouge :

- Aligner les fenêtres infrarouges du récepteur et de l'émetteur et appuyer sur SYNC. - La LED du récepteur ne doit pas clignoter lorsque l'on appuie sur SYNC.

Appuyer sur le bouton SYNC pour transférer les données de groupe/canal

Remarque : Les récepteurs peuvent être aussi réglés manuellement sur l'émetteur si l'exécution d'une synchronisation infrarouge n'est pas pratique.

Plusieurs émetteurs et plusieurs récepteurs

1. Configurer le premier émetteur et tous les récepteurs associés en suivant la procédure de synchronisation appropriée. Maintenir l'émetteur et tous les récepteurs de ce premier système sous tension pendant la configuration des autres systèmes.

2. Configurer chaque autre système en utilisant la procédure de synchronisation appropriée. Toujours laisser chaque nouveau système sous tension avant d'en configurer un autre.

Sélection manuelle

Si les fréquences ont été planifiées à l'avance, le groupe et le canal peuvent être réglés manuellement sans effectuer de balayage. Consulter le tableau des fréquences à la fin de ce guide d'utilisation pour identifier les fréquences correspondant à chaque réglage de groupe/canal.

Pour sélectionner les réglages de groupe/canal sur le récepteur et l'émetteur :

1. Appuyer sur GROUP pour faire défiler les réglages de groupe.
2. Appuyer sur CHANNEL pour faire défiler les réglages de canal au sein du groupe sélectionné.

Réglage du gain et du volume d'écoute

Pour obtenir la meilleure qualité audio, commencer par régler les niveaux de la console de mixage ou de la source audio, puis les régler sur le système PSM300. Cette approche suit la façon dont le signal audio transite à travers le système, et permet ainsi d'optimiser le rapport signal/bruit.

Avant de commencer : vérifier l'ensemble de l'acheminement des signaux et des réglages de gain au niveau de la console ou de la source avant de régler les niveaux à partir du système PSM300. Si le son est distordu ou faible à l'entrée de l'émetteur P3T, il y a sûrement un problème qui doit être résolu en amont dans la chaîne audio.

① Réglage des niveaux audio de l'émetteur :

Sensibilité d'entrée

Sélectionner le réglage correspondant à la source d'entrée :

Line (+4 dBu)	À utiliser avec les consoles de mixage ou d'autres appareils audio professionnels qui envoient des signaux à niveau ligne.
Aux (-10 dBV)	À privilégier lorsque l'on connecte des appareils audio grand public, comme des lecteurs audio portables ou des ordinateurs.

Remarque : en cas d'utilisation d'appareils audio grand public, le volume de sortie de l'appareil doit habituellement être réglé le plus près possible du réglage maximum sans qu'il y ait ni distorsion ni écrêtage à la sortie de l'appareil. Cela permet d'optimiser le rapport signal/bruit.

Niveau d'entrée

Régler le niveau de telle sorte que les niveaux moyens sur le vumètre audio atteignent environ 75 % du niveau maximum. Les niveaux les plus élevés doivent ponctuellement arriver jusqu'à l'indicateur 0dB sur l'échelle du vu-mètre audio, sans atteindre l'indicateur OL (surcharge).

Conseil : s'il est possible d'effectuer une vérification du son avant le spectacle, tout le monde doit jouer au volume le plus élevé prévu afin qu'une atténuation ne soit pas nécessaire durant le spectacle.

② Réglage du volume du récepteur :

Une fois les niveaux réglés sur la console et l'émetteur, utiliser la commande de niveau sonore de casque du récepteur de ceinture pour régler le volume d'écoute. Pour des renseignements sur le réglage de l'équilibrage droite/gauche ou la personnalisation du mélange des mixages, voir « Contrôle en MixMode et en stéréo ».

Création des mixages de contrôle

Le mixage que les artistes entendent sur scène est généralement différent de celui perçu par le public. Dans les applications de son en direct, l'ingénieur crée un mixage distinct à envoyer à l'artiste en acheminant les signaux d'entrée vers des sorties de mélangeur particulières, habituellement appelées sorties de contrôle ou auxiliaires.

Le cas de figure suivant illustre une trajectoire générique des signaux pour les mixages de contrôle et peut ne pas représenter l'acheminement de ces signaux pour tous les types de mélangeurs. Consulter le guide d'utilisation du mélangeur pour une description détaillée des options d'acheminement des signaux.

① Canal de mélangeur

Chaque canal de mélangeur commande le traitement audio et l'acheminement des signaux pour une seule source audio. Dans cet exemple, un microphone de captage vocal est branché dans le canal de mélangeur.

② Envois de contrôle/auxiliaires

Régler les niveaux des signaux à envoyer aux sorties de contrôle/auxiliaires, dont chacune correspond à un mixage de contrôle distinct. Chacun de ces mixages est envoyé à un canal distinct de l'émetteur P3T.

Remarque : Les potentiomètres de canal de la plupart des mélangeurs n'affectent pas le volume des envois de contrôle/auxiliaires.

③ Transmission sans fil

Chaque mixage de contrôle est transmis sur un canal distinct au récepteur P3R. Le bouton MixMode du récepteur de ceinture règle le mélange entre le son du canal 1 et celui du canal 2.

Contrôle en MixMode et en stéréo

Le récepteur peut fonctionner en stéréo ou en MixMode lorsque l'émetteur est réglé sur STEREO-MX. Dans les applications mettant en jeu plusieurs récepteurs de ceinture réglés sur un seul émetteur, certains récepteurs de ceinture peuvent fonctionner en stéréo, tandis que d'autres fonctionnent en MixMode.

Sélection du mode

Stéréo : Le récepteur est réglé par défaut en mode stéréo. Pour passer de MixMode à stéréo, il suffit de mettre le récepteur hors tension et il revient en mode stéréo lorsqu'il est remis sous tension.

MixMode : Appuyer sans relâcher sur le bouton GROUP du récepteur de ceinture lors de la mise sous tension.

Le témoin lumineux MixMode s'allume sur l'affichage du récepteur pour confirmer le réglage. Le récepteur revient en mode stéréo une fois qu'il a été mis hors tension.

Stéréo

Le son du canal 1 est entendu dans l'écouteur gauche et celui du canal 2 dans l'écouteur droit. L'écoute en mode stéréo augmente la distinction entre les sources sur chaque canal, ce qui peut améliorer la clarté lorsque de nombreuses sources sont contrôlées. Le bouton MixMode du récepteur de ceinture règle l'équilibrage droite/gauche lors de l'utilisation en mode stéréo.

MixMode permet aux artistes de régler le mélange entre deux mixages de contrôle (un mixage instrumental et un mixage vocal, par exemple). En cas d'utilisation de MixMode :

• Chaque mixage est entendu dans les deux écouteurs (gauche et droit)
• Le bouton MixMode règle le mélange de volume entre les deux mixages de contrôle (canal 1 et canal 2)
• Chaque récepteur de ceinture peut intégrer un mélange unique pour répondre aux besoins de chaque artiste en termes de contrôle

Réglage des niveaux des mixages

Dans ce cas de figure, un mixage instrumental se trouve sur le canal 1 et un mixage vocal sur le canal 2 :

Pour entendre davantage le canal 1, tourner le bouton MixMode vers la gauche.

Pour entendre davantage le canal 2, tourner le bouton MixMode vers la droite.

Quand utiliser le réglage mono

Dans certains cas, une seule entrée de l'émetteur est utilisée (si le mélangeur ne comporte qu'une seule sortie de contrôle/auxiliaire, par exemple). Pour s'assurer que le son est entendu dans les deux écouteurs (gauche et droit) :

• Utiliser l'entrée LEFT/CH1 de l'émetteur

• Régler l'émetteur sur MONO

Remarque : Lorsque l'émetteur est réglé pour fonctionner en mode mono, le bouton MixMode n'affecte pas le son.

Dépannage

Problème Solution
Son déformé	Vérifier les niveaux sonores sur l’émetteur P3T et s’assurer que l’indicateur de surcharge n’est pas allumé sur le vumètreVérifier les niveaux audio entrant et sortant de la console de mixage. Si une distorsion du son se produit quelque part dans la chaîne audio, le son sera déformé même si le système PSM300 n’est pas en surcharge.S’assurer que les piles sont neuves dans le récepteurVérifier que les câbles sont des câbles symétriques avec jack 1/4 po. Si un câble d’instrument ou de haut-parleur asymétrique est utilisé, il peut introduire du bruit.Conseil: pour voir la différence, observer les connecteurs du câble. Le connecteur métallique d’un câble symétrique est muni de deux anneaux de plastique qui le divisent en trois sections distinctes (pointe, anneau, corps). Un câble asymétrique ne possède qu’un seul anneau de plastique qui divise la portion métallique en deux sections (pointe, corps).Vérifier que les jacks de tous les câbles sont enfoncés à fond dans les sorties de la console et les entrées du P3T. Parfois, si un câble n’est pas inséré complètement, le signal est faible et déformé.S’assurer d’utiliser les sorties niveau ligne de la console de mixage. S’il s’agit d’une console avec amplificateur intégré, ne pas utiliser les sorties haut-parleur principales, car les signaux sont amplifiés et provoqueront une surcharge des entrées du P3T.
Aucun son provenant du récepteur	S’assurer que l’émetteur et le récepteur sont réglés sur le même groupe et le même canalVérifier que les signaux audio sont visibles au niveau du vu-mètre de l’émetteur et que le volume est monté sur le récepteurVérifier que le récepteur est allumé et que le casque y est correctement branché
Tourner le bouton MixMode n’affecte pas le son	L’interrupteur Stereo-MX/Mono du panneau arrière du P3T peut être réglé sur Mono. Pour que le bouton MixMode fonctionne, l’émetteur doit être réglé sur Stereo-MX.Vérifier que les deux signaux allant de la console à l’émetteur ne sont pas identiquesVérifier que le récepteur est réglé sur MixMode
Faible signal audio à la sortie du récepteur	Vérifier le branchement du casque et le réglage de volumeSi le son n’est envoyé que par un seul canal dans l’émetteur P3T, vérifier si le bouton MixMode n’est pas orienté vers un canal muet. En cas d’utilisation d’un seul canal, régler l’émetteur P3T en mode mono.
Perte de signal audio ou RF	Effectuer un scan pour s’assurer que le récepteur se trouve sur une fréquence libre (disponible)S’assurer qu’il existe une ligne de visée directe entre l’antenne de l’émetteur et les récepteurs de ceintureVérifier que les autres appareils sans fil qui sont utilisés, comme les microphones sans fil, ne subissent pas de pertes de signal RFEn cas d’utilisation d’une antenne autre que celle qui est fournie avec le système, s’assurer qu’elle est conçue pour fonctionner dans la bonne plage de fréquences
Échec de la synchronisation infrarouge	Vérifier que la distance entre le récepteur et l’émetteur est comprise entre 6 et 11 cm

Accessoires en option et pièces de rechange

Récepteur de ceinture P3R
Émetteur demi-rack P3T
Récepteur de ceinture universel P3RA
Distributeur d'antenne et d'alimentation PA411
Récepteur de ceinture PSM câblé P9HW
Écouteurs à micro transducteurs dynamiques SE112
Écouteurs à micro haut-parleurs dynamiques SE215
Écouteurs à micro haut-parleurs haute définition avec port de basses accordé	SE315
Écouteurs haute définition à doubles micro haut-parleurs SE425
Écouteurs haute définition à triples micro haut-parleurs SE535
Écouteurs haute définition à quadruples micro haut-parleurs SE846
Sac de transport/rangement 95A2313
Antenne quart d'onde (774-952 MHz) UA400
Antenne quart d'onde (470-752 MHz) UA400B

Caractéristiques

PSM300

Gamme de fréquences porteuses HF

488-937.5 MHz

varie suivant la région

Fréquences compatibles

par bande

jusqu'à 15

Largeur de bande de syntonisation

24 MHz Maximum

Remarque : varie suivant la région

Portée

selon l'environnement

90 m (300 pi)

Réponse en fréquence audio

38 Hz–15 kHz

Rapport signal/bruit

pondéré en A

90 dB (typique)

Distorsion harmonique totale

réf. ±34 kHz deviation à 1 kHz

<0.5% (typique)

Compression-extension

Compression-extension de référence audio brevetée Shure

Suppression des fréquences parasites

réf. 12 dB SINAD

80 dB (typique)

Stabilité en fréquence

±2,5 ppm

Fréquence pilote MPX

19 kHz (±1 Hz)

Modulation

FM*, Stéréo MPX

*réf. ±34 kHz deviation à 1 kHz

Température de fonctionnement

-18°C à +63°C

P3R

Sensibilité HF active

à 20 dB SINAD

2,2 μV

Suppression de la fréquence image

90 dB

Rejet de canal adjacent

60 dB

Atténuation d'intermodulation

50 dB

Blocage

60 dB

Puissance de sortie audio

1 kHz à une distorsion <1 %, puissance de crête à 32 Ω

80 mW (par sortie)

Impédance de charge minimum

16 Ω

Sortie écouteurs

3,5 mm (1/8 po) stéréo

Poids net

98 g(3,5 oz.) (sans piles)

Dimensions

110 x 64 x 21 mms H x L x P

Autonomie des piles

5–7 heures (utilisation continue) Piles AA

P3T

Puissance de sortie HF

10, 20, 30 mW

Remarque : varle suivant la région

Impédance de sortie HF

50 Ω (typique)

Poids net

783 g(27,6 oz.)

Dimensions

43 x 198 x 172 mms (1.7 x 7.8 x 6.8 po), H x L x P

Alimentation

12-15V c.c., 260 mA Maximum

Entrée audio

Type de connecteur

TRS 6,35 mm (1/4 po)

Polarité

Pointe positive par rapport à l'anneau

Configuration

Symétrique

Impédance

40 kΩ (réelle)

Niveau nominal d'entrée

commutable: +4 dBu, -10 dBV

Niveau d'entrée maximum

+4 dBu	+22 dBu
-10 dBV	+12,2 dBu

Repérage des broches

Pointe = positif, anneau = négatif, corps = masse

Protection d'alimentation fantôme

Jusqu'à 60 V c.c.

Sortie audio

Type de connecteur

TRS 6,35 mm (1/4 po)

Configuration

Symétrique

Impédance

Connecté directement aux entrées

Homologations

Ce produit est conforme aux exigences essentielles de toutes les directives européennes applicables et est autorisé à porter la marque CE.

Conforme aux exigences essentielles des directives européennes suivantes :

• Directive Basse tension 2006/95/CE
• Directive R&TTE 99/5/CE
• Directive DEEE 2002/96/CE, telle que modifiée par 2008/34/CE
- Directive RoHS 2002/95/CE, telle que modifiée par 2008/35/CE

Remarque : Suivre le plan de recyclage régional en vigueur pour les accus et les déchets électroniques

Conforme aux exigences applicables du règlement (CE) n° 278/2009 relatif aux blocs d'alimentation basse tension externe.

Conforme aux exigences des normes suivantes : EN 300 422 parties 1 et 2.

La déclaration de conformité CE peut être obtenue auprès de : www.shure.com/europe/compliance

Représentant agréé européen :

Shure Europe GmbH

Siège Europe, Moyen-Orient et Afrique

75031 Eppingen, Allemagne

Téléphone : 49-7262-92 49 0

Télécopie : 49-7262-92 49 11 4

Courriel : [e-mail]

P3T

Homologué selon la partie 74 des réglementations FCC.

Homologué par IC au Canada selon RSS-123 et RSS-102.

IC: 616A-P3TA, 616A-P3TB, 616A-P3TD.

FCC: DD4P3TA, DD4P3TB, DD4P3TD.

P3R

Approuvé selon la déclaration de conformité de la partie 15 des réglementations FCC.

Conforme aux exigences énoncées dans le CNR-GEN.

Cet appareil numérique de classe B est conforme à la norme ICES-003 (Canada). Cet appareil numérique de la classe B est conforme à la norme NMB-003 du Canada.

Cet appareil est conforme à la ou aux normes RSS d'exemption de licence d'Industrie Canada. L'utilisation de ce dispositif est assujettie aux deux conditions suivantes : (1) ce dispositif ne doit pas causer d'interférences et (2) ce dispositif doit accepter toutes les interférences, y compris celles qui pourraient provoquer un fonctionnement non souhaitable de l'appareil.

Le présent appareil est conforme aux CNR d'Industrie Canada applicables aux appareils radio exempts de licence. L'exploitation est autorisée aux deux conditions suivantes : (1) l'appareil ne doit pas produire de brouillage, et (2) l'utilisateur de l'appareil doit accepter tout brouillage radioélectrique subi, même si le brouillage est susceptible d'en compromettre le fonctionnement.

Informations importantes sur le produit

RENSEIGNEMENTS SUR L'OCTROI DE LICENCE

Autorisation d'utilisation : Une licence officielle d'utilisation de ce matériel peut être requise dans certains pays. Consulter les autorités compétentes pour les exigences éventuelles. Tout changement ou modification n'ayant pas fait l'objet d'une autorisation expresse de Shure Incorporated peut entraîner la nullité du droit d'utilisation de l'équipement. La licence d'utilisation de l'équipement de microphone sans fil Shure demeure de la responsabilité de l'utilisateur, et dépend de la classification de l'utilisateur et de l'application prévue par lui ainsi que de la fréquence sélectionnée. Shure recommande vivement de se mettre en rapport avec les autorités compétentes des télécommunications pour l'obtention des autorisations nécessaires, et ce avant de choisir et de commander des fréquences.

Information à l'utilisateur

Cet équipement a été testé et déclaré conforme aux limites pour les appareils numériques de classe B, selon la section 15 des règlements de la FCC. Ces limites sont destinées à assurer une protection raisonnable contre les interférences nuisibles dans une installation résidentielle. Cet équipement produit, utilise et peut émettre de l'énergie radio électrique et, s'il n'est pas installé et utilisé conformément aux présentes instructions, peut causer des interférences nuisibles aux communications radio. Il n'existe toutefois aucune garantie que de telles interférences ne se produiront pas dans une installation particulière. Si cet équipement produit des interférences nuisibles à la réception d'émissions de radio ou de télévision, ce qui peut être établi en mettant l'appareil sous, puis hors tension, il est recommandé à l'utilisateur d'essayer de corriger le problème en prenant l'une ou plusieurs des mesures suivantes :

• Réorienter ou déplacer l'antenne réceptrice.
• Augmenter la distance séparant l'équipement du récepteur.
• Brancher l'équipement sur un circuit électrique différent de celui du récepteur.
• Consulter le distributeur ou un technicien radio et télévision.

Avertissement Australie pour le sans fil

Cet appareil fonctionne sur la base d'une licence de l'ACMA et doit respecter toutes les conditions de cette licence, y compris les fréquences de fonctionnement. D'ici au 31 décembre 2014, cet appareil les respecte s'il fonctionne dans la bande de fréquences 520-820 MHz. AVERTISSEMENT : pour les respecter après le 31 décembre 2014, cet appareil devra fonctionner dans la bande 694-820 MHz.

Remarque : Les essais de conformité CEM sont basés sur l'utilisation de types de câbles fournis et recommandés. L'utilisation d'autres types de câble peut dégrader la performance CEM.

Suivre le plan de recyclage régional en vigueur pour les accus, l'emballage et les déchets électroniques.

Gamme de fréquences et puissance de sortie de l'émetteur

BANDE PORTÉE Puissance de sortie (mW)
G20 488 - 512 30
H8E 518 - 542 10
J10 584 - 608 30
J13 566 - 590 30
JB 806 - 810 10
K12 614 - 638 30
K3E 606 - 630 30
L18 630 - 654 10
L19 630 - 654 30
M16 686 - 710 30
M18 686 - 710 10
Q25 742 - 766 30
R12 794 - 806 10
S8 823 - 832 20
T11 863 - 865 10
X7 925 - 937,5 10

REMARQUE : Ce matériel radio est prévu pour une utilisation en spectacles musicaux professionnels et applications similaires. Il est possible que cet appareil radio soit capable de fonctionner sur certaines fréquences non autorisées localement. Se mettre en rapport avec les autorités compétentes pour obtenir les informations sur les fréquences et niveaux de puissance HF autorisés pour les systèmes de microphones sans fil.

Le présent appareil est conforme aux CNR d'Industrie Canada applicables aux appareils radio exempts de licence. L'exploitation est autorisée aux deux conditions suivantes : (1) l'appareil ne doit pas produire de brouillage, et (2) l'utilisateur de l'appareil doit accepter tout brouillage radioélectrique subi, même si le brouillage est susceptible d'en compromettre le fonctionnement.

2,2 V

Rechazo de imágenes

90 dB

FCC: DD4P3TA, DD4P3TB, DD4P3TD.

P3R

Este aparato digital de categoría B cumple con la norma canadiense ICES-003. Cet appareil numérique de la classe B est conforme à la norme NMB-003 du Canada.

Le présent appareil est conforme aux CNR d'Industrie Canada applicables aux appareils radio exempts de licence. L'exploitation est autorisée aux deux conditions suivantes : (1) l'appareil ne doit pas produire de brouillage, et (2) l'utilisateur de l'appareil doit accepter tout brouillage radioélectrique subi, même si le brouillage est susceptible d'en compromettre le fonctionnement.

Le présent appareil est conforme aux CNR d'Industrie Canada applicables aux appareils radio exempts de licence. L'exploitation est autorisée aux deux conditions suivantes: (1) l'appareil ne doit pas produire de brouillage, et (2) l'utilisateur de l'appareil doit accepter tout brouillage radioélectrique subi, même si le brouillage est susceptible d'en compromettre le fonctionnement.

2,2 V

FCC: DD4P3TA, DD4P3TB, DD4P3TD.

P3R

Le présent appareil est conforme aux CNR d'Industrie Canada applicables aux appareils radio exempts de licence. L'exploitation est autorisée aux deux conditions suivantes: (1) l'appareil ne doit pas produire de brouillage, et (2) l'utilisateur de l'appareil doit accepter tout brouillage radioélectrique subi, même si le brouillage est susceptible d'en compromettre le fonctionnement.

Le présent appareil est conforme aux CNR d'Industrie Canada applicables aux appareils radio exempts de licence. L'exploitation est autorisée aux deux conditions suivantes: (1) l'appareil ne doit pas produire de brouillage, et (2) l'utilisateur de l'appareil doit accepter tout brouillage radioélectrique subi, même si le brouillage est susceptible d'en compromettre le fonctionnement.

FCC: DD4P3TA, DD4P3TB, DD4P3TD.

P3R

Le présent appareil est conforme aux CNR d'Industrie Canada applicables aux appareils radio exempts de licence. L'exploitation est autorisée aux deux conditions suivantes: (1) l'appareil ne doit pas produire de brouillage, et (2) l'utilisateur de l'appareil doit accepter tout brouillage radioélectrique subi, même si le brouillage est susceptible d'en compromettre le fonctionnement.

Le présent appareil est conforme aux CNR d'Industrie Canada applicables aux appareils radio exempts de licence. L'exploitation est autorisée aux deux conditions suivantes : (1) l'appareil ne doit pas produire de brouillage, et (2) l'utilisateur de l'appareil doit accepter tout brouillage radioélectrique subi, même si le brouillage est susceptible d'en compromettre le fonctionnement.

Compliantielabel Industry Canada ICES-003:

CAN ICES-3 (B)/NMB-3(B)

FCC: DD4P3TA, DD4P3TB, DD4P3TD.

P3R

Dit digitale apparaat van klasse B voldoet aan de Canadese norm ICES-003. Cet appareil numérique de la classe B est conforme à la norme NMB-003 du Canada.

Le présent appareil est conforme aux CNR d'Industrie Canada applicables aux appareils radio exempts de licence. L'exploitation est autorisée aux deux conditions suivantes : (1) l'appareil ne doit pas produire de brouillage, et (2) l'utilisateur de l'appareil doit accepter tout brouillage radioélectrique subi, même si le brouillage est susceptible d'en compromettre le fonctionnement.

Le présent appareil est conforme aux CNR d'Industrie Canada applicables aux appareils radio exempts de licence. L'exploitation est autorisée aux deux conditions suivantes : (1) l'appareil ne doit pas produire de brouillage, et (2) l'utilisateur de l'appareil doit accepter tout brouillage radioélectrique subi, même si le brouillage est susceptible d'en compromettre le fonctionnement.

FCC: DD4P3TA, DD4P3TB, DD4P3TD.

P3R

Le présent appareil est conforme aux CNR d'Industrie Canada applicables aux appareils radio exempts de licence. L'exploitation est autorisée aux deux conditions suivantes : (1) l'appareil ne doit pas produire de brouillage, et (2) l'utilisateur de l'appareil doit accepter tout brouillage radioélectrique subi, même si le brouillage est susceptible d'en compromettre le fonctionnement.

Le présent appareil est conforme aux CNR d'Industrie Canada applicables aux appareils radio exempts de licence. L'exploitation est autorisée aux deux conditions suivantes : (1) l'appareil ne doit pas produire de brouillage, et (2) l'utilisateur de l'appareil doit accepter tout brouillage radioélectrique subi, même si le brouillage est susceptible d'en compromettre le fonctionnement.

FCC: DD4P3TA, DD4P3TB, DD4P3TD.

P3R

Le présent appareil est conforme aux CNR d'Industrie Canada applicables aux appareils radio exempts de licence. L'exploitation est autorisée aux deux conditions suivantes : (1) l'appareil ne doit pas produire de brouillage, et (2) l'utilisateur de l'appareil doit accepter tout brouillage radioélectrique subi, même si le brouillage est susceptible d'en compromettre le fonctionnement.

REMARQUE : Ce matériel radio est prévu pour une utilisation en spectacles musicaux professionnels et applications similaires. Il est possible que cet appareil radio soit capable de fonctionner sur certaines fréquences non autorisées localement. Se mettre en rapport avec les autorités compétentes pour obtenir les informations sur les fréquences et niveaux de puissance HF autorisés pour les systèmes de microphones sans fil.
