SWV 300 C1 - Antenne Wi-Fi SILVERCREST - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Amplificateur WLAN / Répéteur Wi-Fi
Marque	SilverCrest
Modèle	SWV 300 C1
Dimensions (L x H x P)	54 x 76 x 81 mm
Poids	88 g
Alimentation	100-240 V~, 50/60 Hz, 6 W max
Normes WLAN	802.11 b / g / n
Fréquence	2,4 GHz
Débit maximal	300 Mbit/s
Modes de fonctionnement	Répéteur, Client, Point d'accès (Routeur)
Configuration simplifiée	WPS (bouton)
Chiffrement	WPA, WPA2, WEP (128/64)
Ports	1 x WAN/LAN (RJ-45), 1 x LAN (RJ-45)
Température de fonctionnement	5 à 35 °C
Humidité de fonctionnement	85% max
Température de stockage	-20 à 60 °C
Entretien	Chiffon sec et propre ; ne pas ouvrir
Contenu du coffret	Amplificateur WLAN, 2 câbles réseau, mode d'emploi
Garantie	3 ans

FOIRE AUX QUESTIONS - SWV 300 C1 SILVERCREST

Comment configurer l'amplificateur WLAN en mode répéteur avec WPS ?

Placez l'amplificateur à 2-3 mètres du routeur, branchez-le et allumez-le. Appuyez sur la touche WPS de l'amplificateur pendant au moins 6 secondes (la LED Power/WPS clignote), puis appuyez sur la touche WPS du routeur dans les 2 minutes. La connexion s'établit automatiquement.

Que faire si la LED Power/WPS ne s'allume pas ?

Vérifiez que l'interrupteur principal est sur ON. Testez la prise avec un autre appareil. Si le problème persiste, contactez le service après-vente.

Comment réinitialiser l'amplificateur aux réglages d'usine ?

Utilisez un objet pointu (trombone) pour appuyer sur le bouton Reset (5) pendant environ 10 secondes, jusqu'à ce que la LED Power/WPS s'éteigne. L'appareil redémarre et retrouve ses paramètres par défaut.

Puis-je utiliser l'amplificateur comme point d'accès si mon routeur n'a pas de WLAN ?

Oui, en mode Point d'accès (Access Point), branchez l'amplificateur au routeur via le câble réseau. Configurez-le via l'interface web (http://repeater.setup) pour créer un réseau WLAN.

Quel est le mot de passe par défaut pour accéder à l'interface de configuration ?

Le nom d'utilisateur et le mot de passe par défaut sont tous deux admin. Vous pouvez les modifier dans le menu Gestion > Mot de passe.

Comment connecter un téléviseur sans Wi-Fi à Internet via l'amplificateur ?

Utilisez le mode Client : réglez le sélecteur sur Client, configurez l'amplificateur via WPS ou manuellement pour qu'il se connecte au routeur. Reliez votre téléviseur à l'amplificateur à l'aide d'un câble réseau (port LAN).

Quelle est la portée maximale de l'amplificateur ?

La portée dépend de l'environnement (murs, interférences). En général, l'amplificateur peut étendre le signal jusqu'à plusieurs dizaines de mètres. L'emplacement idéal est à mi-chemin entre le routeur et les appareils.

Les LED peuvent-elles être désactivées ?

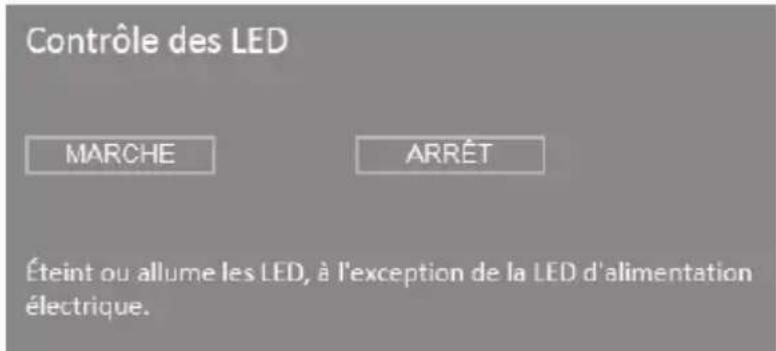

Oui, dans le menu de configuration, sous Gestion > Contrôle des LED, vous pouvez désactiver toutes les LED sauf la LED Power/WPS. L'appareil redémarre après modification.

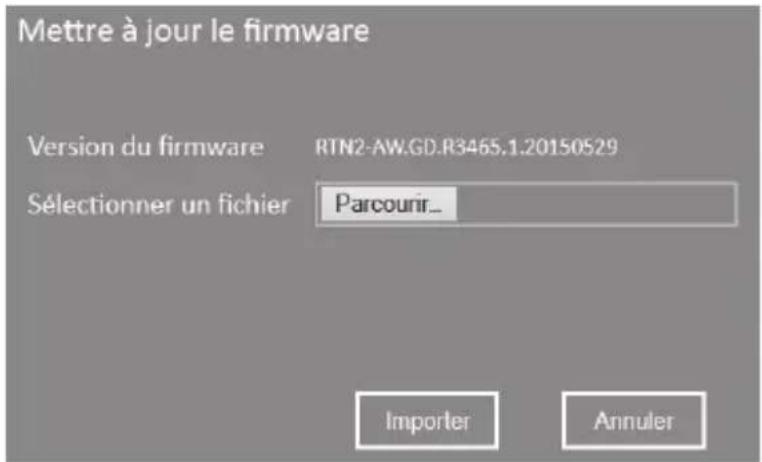

Comment mettre à jour le firmware de l'amplificateur ?

Téléchargez le nouveau firmware sur le site du fabricant. Connectez-vous à l'interface web, allez dans Gestion > Mettre à jour le firmware, sélectionnez le fichier et suivez les instructions. Attention : les réglages seront réinitialisés.

Que faire si la configuration manuelle via http://repeater.setup ne fonctionne pas ?

Vérifiez que l'ordinateur est connecté à l'amplificateur (par câble ou au réseau SWV 300 C1) et que l'adresse est correctement saisie. Si nécessaire, réinitialisez l'appareil et réessayez.

MODE D'EMPLOI SWV 300 C1 SILVERCREST

Manuel d'utilisation et informations sur les services

IT CH

Utilisation conforme à sa destination.... 83

Contenu du coffret 84

Vue d'ensemble 85

Affichage par LED 86

Caractéristiques techniques 87

Consignes de sécurité 88

Stockage en cas de non-utilisation 95

Droits d'auteur....95

Avant la mise en service 96

Mise en service 97

SilverCrest SWV 300 C1

Réglage du mode....97

Mode Répéteur 98

WPS : la configuration la plus facile ....100

Configuration manuelle .... 102

Mode Client....108

WPS : la configuration la plus facile ....110

Configuration manuelle ....112

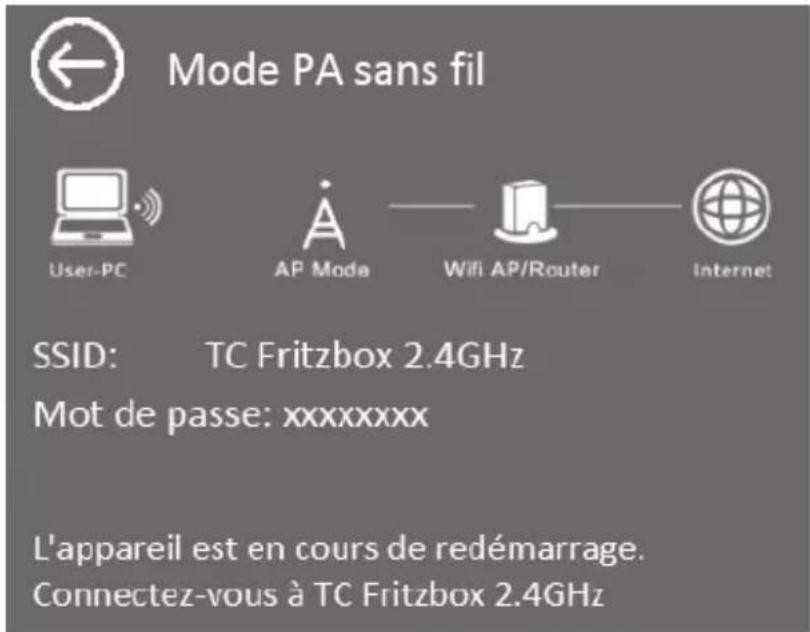

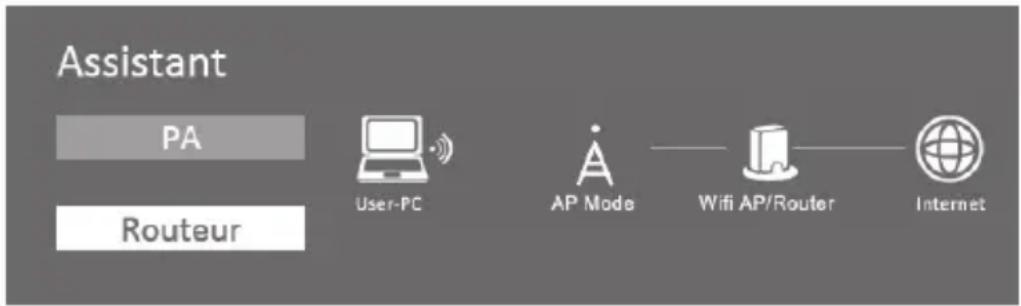

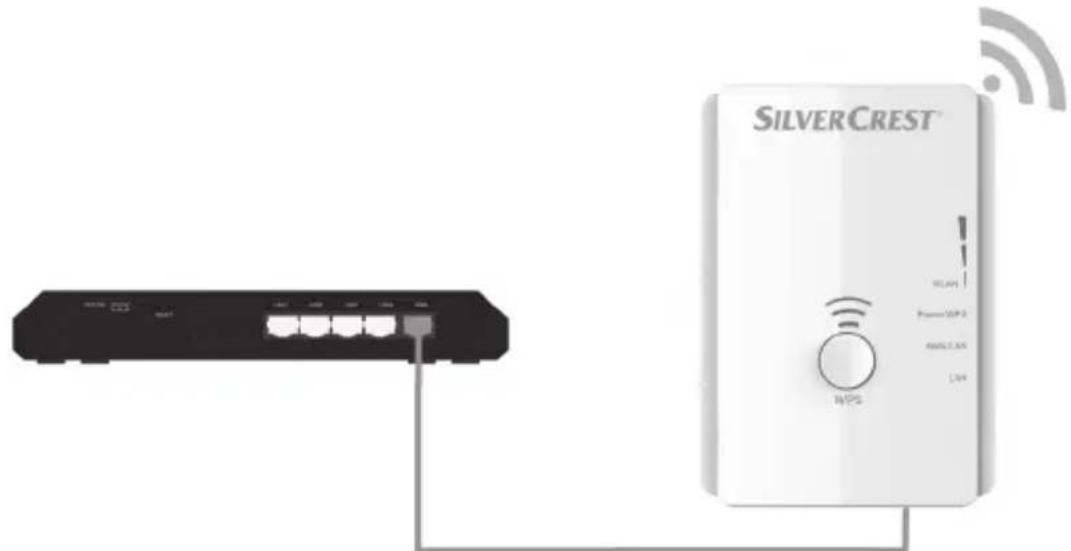

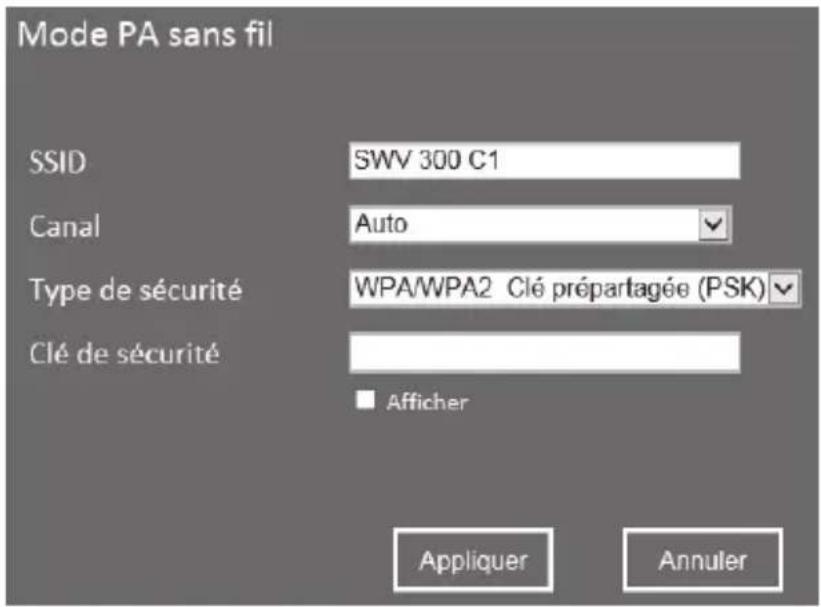

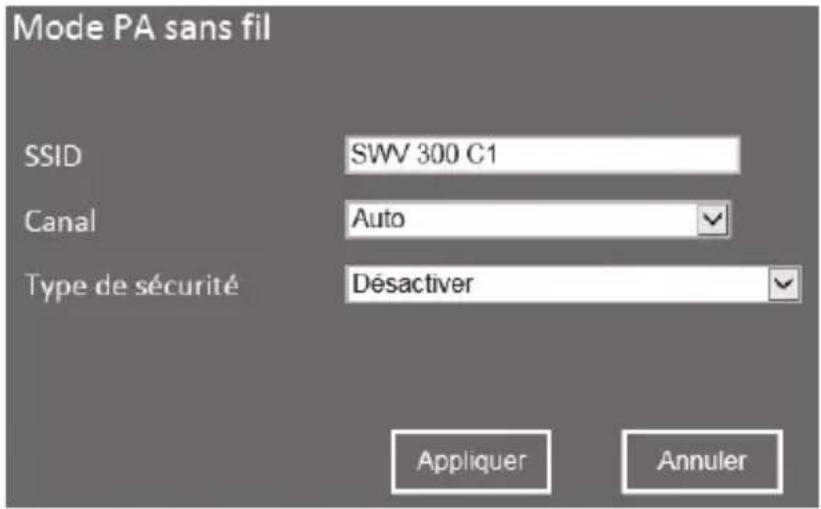

Mode Point d'accès (mode Routeur) 117

WPS : établissement d'une connexion avec le point d'accès (mode Routeur)....125

Établissement manuel d'une connexion avec le point d'accès 126

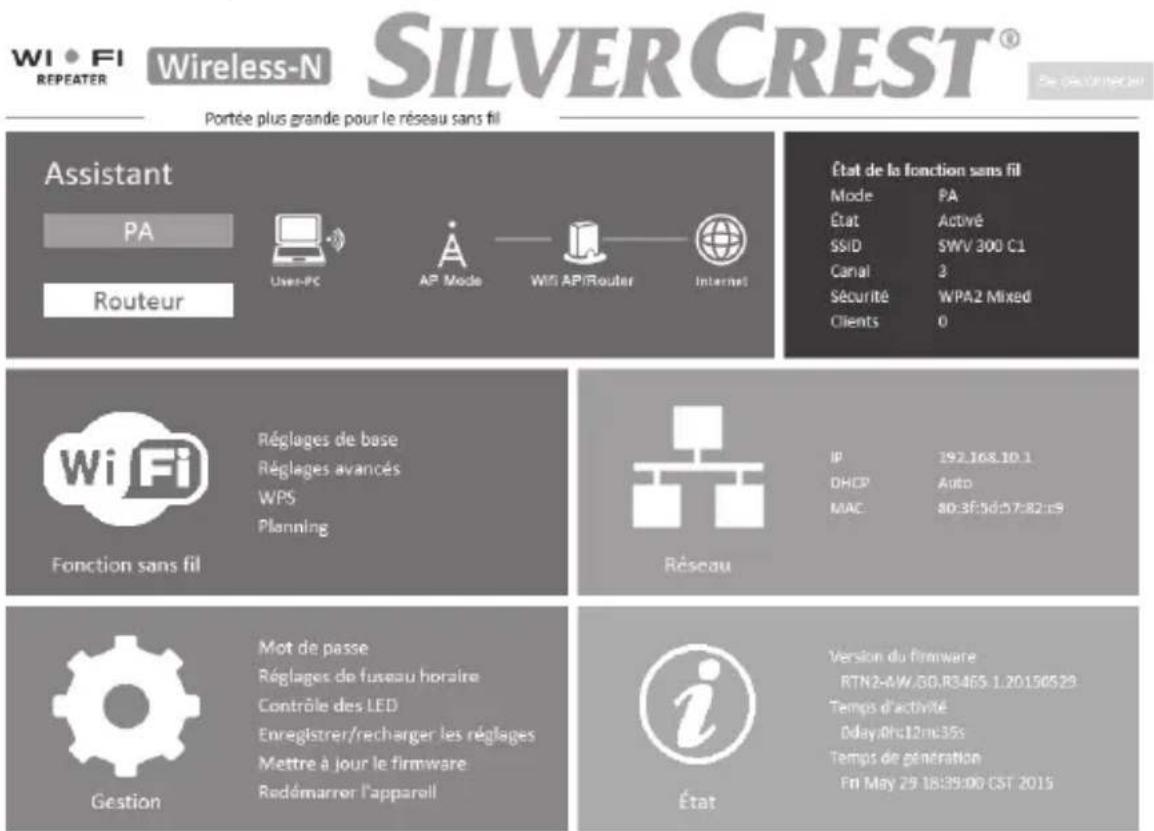

Menu de configuration de l'amplificateur WLAN 127

Assistant 130

État de la fonction sans fil....130

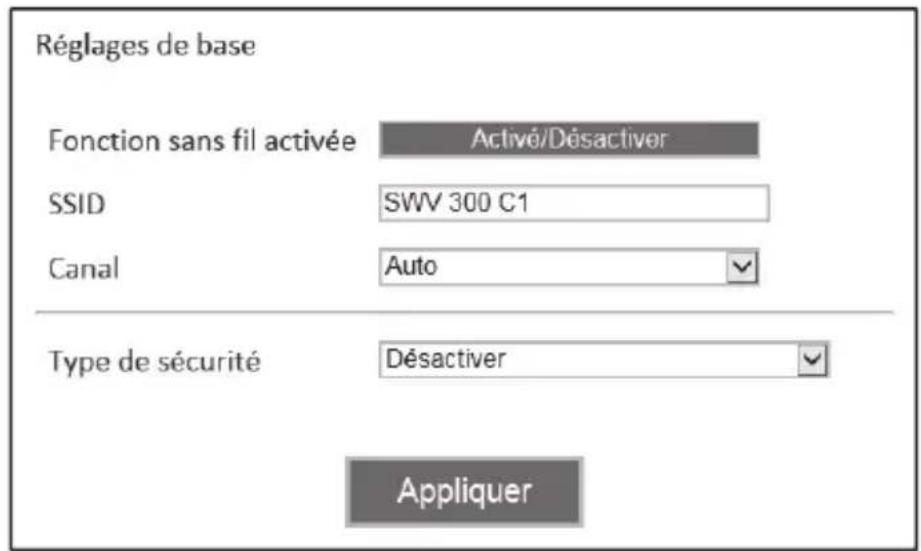

WiFi....132

80 - Français

SilverCrest SWV 300 C1

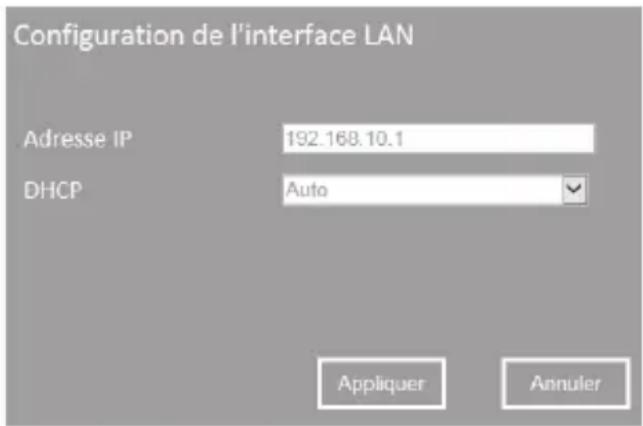

Réseau....140

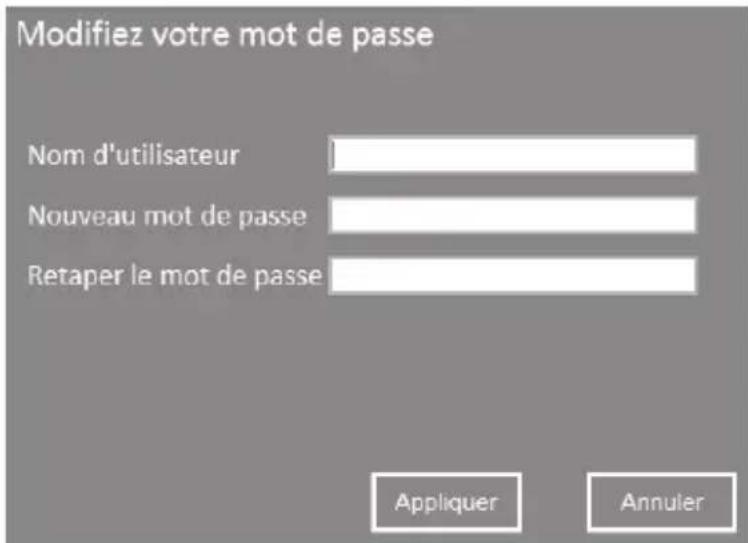

Gestion....142

État....150

Consignes sur l'environnement et sur l'élimination .... 151

Marquages de conformité 152

Résolution des erreurs.... 152

Remarques sur la garantie et en cas d'intervention technique .... 154

Introduction

Merci d'avoir porté votre choix sur un produit SilverCrest.

L'amplificateur WLAN SWV 300 C1 de SilverCrest, désigné ci-après amplificateur WLAN, augmente la portée d'un réseau WLAN existant. La fonction WPS intégrée permet de se connecter facilem réseau WLAN sécurisé.

Lisez attentivement ce mode d'emploi avant la première mise en service car il contient des informations importantes relatives à l'installation et à l'utilisation ainsi qu'au stockage et à la mise au rebut de l'amplificateur WLAN.

Utilisation conforme à sa destination

Cet amplificateur WLAN est un périphérique de la technologie de l'information. Il augmente la portée d'un réseau WLAN existant. En outre, l'amplificateur WLAN peut être utilisé comme point d'accès p.ex. pour utiliser un routeur non équipé du WLAN en tant que « routeur WLAN ». De plus, l'amplificateur WLAN peut être raccordé en tant que client à des terminaux dotés d'un port LAN (p.ex. un ordinateur, un ordinateur portable ou un téléviseur) mais non équipés d'un WLAN propre. Il ne peut être utilisé qu'à des fins personnelles et pas à des fins industrielles ni commerciales. En outre, l'amplificateur WLAN ne doit pas être utilisé en dehors de locaux fermés ni dans des zones de climat tropical. Cet appareil répond à toutes les normes et directives citées dans la déclaration de conformité. La conformité à ces normes n'est plus assurée si une modification est apportée à l'amplificateur WLAN sans l'accord du fabricant. Le fabricant décline toute responsabilité en cas de dommages ou pannes en résultant. Veuillez tenir compte des réglementations et lois nationales du pays d'utilisation.

Contenu du coffret

Vérifiez l'intégrité de la livraison. Si des pièces manquent, elles doivent être réclamées immédiatement au service après-vente.

A

A Amplificateur WLAN SilverCrest SWV 300 C1

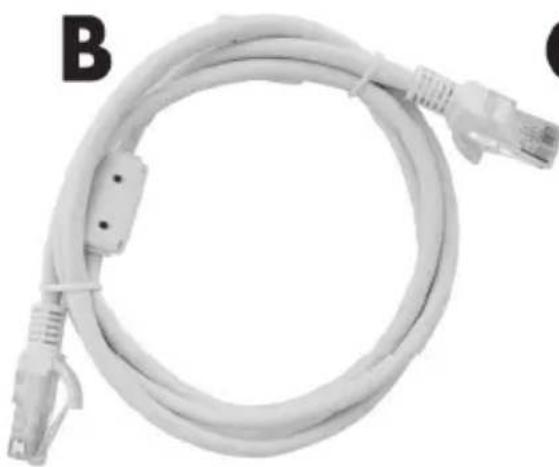

B 2 câbles réseau
C Le présent mode d'emploi (représentation non contractuelle)

Un document séparé intitulé « GNU General Public License » est également fourni avec cet amplificateur WLAN. Ce document peut également être téléchargé sur le site www.lidl-service.com.

84 - Français

Vue d'ensemble

Ce mode d'emploi est muni d'une couverture dépliable. Sur la page intérieure de la couverture est représenté l'amplificateur WLAN avec des références. Les numéros ont la signification suivante :

1 Indicateur d'intensité de champ
2 LED Power/WPS
3 LED WAN/LAN
4 LED LAN
5 Reset
6 Port WAN/LAN (connexion au réseau, RJ-45)
7 Port LAN (connexion au réseau, RJ-45)
8 Sélecteur de mode
9 Touche WPS
10 Interrupteur principal

Affichage par LED

LED État Signification
Indicateur d'intensité de champ (1)	allumée Plus il y a	de barres allumées, meilleure est la réception.(en mode Point d'accès, toutes les barres sont allumées)
	clignotante	Aucune réception
Power/WPS (2) clignotante La connexion WPS est en cours d'établissement, ou bien l'appareil attend le signal WPS d'un autre périphérique
WAN/LAN (3) allumée La connexion est établie
LAN (4) allumée La connexion est établie

Caractéristiques techniques

Tension d'entrée	100-240 V~, 50/60 Hz
Puissance absorbée max. 6 W
Normes WLAN 802.11 b, 802.11 g, 802.11 n
Gamme de fréquences 2,4 GHz
Débit de transmission de données jusqu'à 300 Mbit/s
Chiffrement WPA, WPA2, WEP (128/64) *
Dimensions (l x h x p) env. 54 x 76 x 81 mm
Poids env. 88 g
Température de service, humidité de l'air	5 à 35 °C ; max. 85 % d'humidité relative de l'air
Température de stockage, humidité de l'air	-20 à 60 °C ; max. 90 % d'humidité relative de l'air

* Chiffrement WEP (128/64) uniquement avec 802.11 b/g.

Les données techniques et la conception de l'appareil peuvent être modifiées sans préavis.

Consignes de sécurité

Avant d'utiliser l'appareil pour la première fois, lisez attentivement les consignes ci-après, même si la manipulation de matériel électronique vous est familière. Conservez soigneusement ce mode d'emploi pour pouvoir le consulter à l'avenir. Si vous vendez ou cédez l'amplificateur WLAN à un tiers, remettez-lui impérativement ce mode d'emploi qui fait partie intégrante de l'appareil.

DANGER! Associé à la mention "Danger", ce symbole désigne une situation potentiellement dangereuse qui, si elle n'est pas évitée, peut entraîner de graves blessures, voire même la mort.

AVERTISSEMENT ! Associé à la mention "Avertissement", ce symbole indique des remarques importantes portant sur l'utilisation en toute sécurité de l'appareil et sur la protection de l'utilisateur.

Ce symbole indique des informations supplémentaires sur le sujet abordé.

Conditions ambiantes

L'amplificateur WLAN n'a pas été conçu pour être utilisé dans des environnements fortement poussiéreux ou exposés à une forte température ou humidité (salle de bains, par exemple). Température et humidité de fonctionnement : de 5 °C à 35 °C, humidité relative de 85 % max.

Placez toujours l'amplificateur WLAN à une distance minimale de 20 cm du corps afin d'éviter les effets négatifs des ondes radio.

DANGER ! Précautions à prendre :

• N'exposez pas l'appareil à des sources de chaleur directes (radiateurs, par exemple) ;
• n'exposez pas l'appareil à la lumière directe du soleil ou à une lumière artificielle trop intense ;
• ne placez pas l'appareil à proximité immédiate de champs magnétiques (p. ex. près d'enceintes) ;
• ne placez pas de sources incandescentes nues (bougies, etc.) sur l'appareil ou à proximité ;
• n'introduisez pas de corps étrangers dans l'appareil ;

• protégez l'appareil des projections et gouttes d'eau ainsi que des liquides corrosifs. N'utilisez jamais l'appareil à proximité d'eau et ne l'immergez jamais. Ne placez aucun objet rempli de liquide, comme un vase ou un verre, à proximité de l'appareil ;

• ne soumettez pas l'appareil à des changements brusques de température qui risqueraient de créer de la condensation, et par conséquent, des courts-circuits. Si toutefois, l'appareil a été exposé à des changements brusques de température, attendez (env. 2 heures) que l'appareil se soit acclimaté à la température ambiante avant de le faire fonctionner ;

• évitez d'exposer l'appareil à des vibrations et chocs excessifs ;
• ne saisissez jamais l'appareil avec les mains mouillées, vous risquez de vous électrocuter ;
• les orifices du boîtier servent à ventiler l'amplificateur WLAN et ne doivent jamais être recouverts ou obstrués : risque d'incendie.

En cas de non respect des recommandations susmentionnées, il existe un risque pour votre santé ou l'appareil pourrait être endommagé.

DANGER ! Sûreté de fonctionnement

• Branchez l'amplificateur WLAN uniquement sur une prise disponible pour pouvoir le débrancher rapidement du secteur en cas de danger (formation ou odeur de fumée). La prise doit rester facile d'accès quand l'appareil est en cours d'utilisation.
• L'interrupteur principal (10) de cet appareil ne le déconnecte pas entièrement du secteur. L'appareil continue de consommer une faible quantité de courant même lorsqu'il n'est pas en cours d'utilisation.

En cas d'utilisation non prolongée de l'amplificateur WLAN, p.ex. avant de partir en vacances, débranchez-le du secteur. En procédant ainsi, vous réduisez également le risque d'incendie ou de feu couvant qui existe toujours lorsqu'un appareil électrique est branché sur le secteur. Pour déconnecter entièrement l'amplificateur WLAN du secteur, débranchez-le de la prise de courant.

• Débranchez également l'amplificateur WLAN si une tempête ou un orage avec risque d'impacts de foudre menace, car un impact de foudre qui engendre une surtension peut endommager l'amplificateur WLAN.
• N'utilisez aucun chargeur ni rallonge endommagé(e) ou qui ne correspondent pas aux normes de sécurité en vigueur.

DANGER ! Enfants et personnes aux facultés réduites

Les appareils électriques ne doivent pas être mis entre les mains des enfants. Les personnes aux facultés physiques, mentales ou sensorielles réduites ne doivent utiliser les appareils électriques que dans les limites de leurs capacités. Ne laissez jamais les enfants et les personnes aux facultés réduites utiliser des appareils électriques sans surveillance. À moins qu'ils aient reçu les instructions appropriées ou qu'ils soient surveillés par une personne responsable de leur sécurité. De manière générale, les enfants

Français - 91

doivent être surveillés afin de s'assurer qu'ils ne jouent pas avec cet appareil. Les pièces de petite taille représentent un danger mortel si elles sont ingérées. Conservez également l'emballage hors de portée.

DANGER ! Il représente un risque de suffocation.

DANGER! Interface radio

N'utilisez pas l'appareil lorsque vous êtes dans un avion, un hôpital, une salle d'opération ou à proximité d'un système électronique médical. Les signaux de fréquence radioélectriques peuvent altérer le fonctionnement des appareils sensibles. Veillez à toujours maintenir l'appareil à une distance minimale de 20 cm d'un stimulateur cardiaque ou d'un défibrillateur implanté afin d'éviter toute interférence susceptible d'altérer le bon fonctionnement du stimulateur cardiaque ou du défibrillateur implanté. Les fréquences radioélectriques peuvent provoquer des nuisances sonores dans les prothèses auditives. Pour prévenir tout risque d'explosion ou d'incendie, ne placez pas l'appareil avec sa fonction de transmission radioélectrique activée à proximité de gaz inflammables ou d'une atmosphère explosive (p. ex. atelier de peinture). La portée des ondes radioélectriques dépend des conditions climatiques et environnementales. Dans un réseau local sans fil (WLAN), les personnes non autorisées peuvent

également intercepter les informations. La société Targa GmbH ne peut pas être tenue responsable des éventuelles interférences radio ou télévision causées par des modifications apportées à cet appareil sans son autorisation. De même, la responsabilité de Targa n'est pas engagée si les connexions et appareils de rechange ou de substitution ne correspondent pas aux spécifications de Targa GmbH. Il incombe au seul utilisateur de remédier aux défaillances occasionnées par une modification non autorisée et de remplacer ou d'échanger les appareils.

AVERTISSEMENT ! Câble

Saisissez toujours les câbles au niveau de la fiche et ne tirez pas sur le câble lui-même. Ne posez pas de meubles ni autres objets lourds sur le câble et veillez à ne pas le plier, en particulier au niveau du connecteur et des prises. Ne faites jamais de nœud sur un câble et ne l'attachez pas à d'autres câbles. Tous les câbles doivent être disposés de façon à ce qu'ils ne gênent pas le passage et que personne ne puisse marcher dessus.

AVERTISSEMENT ! Maintenance/nettoyage

L'appareil doit être soumis à des réparations lorsqu'il a été endommagé, par exemple si le boîtier a été endommagé, si un liquide ou des objets ont pénétré à l'intérieur de l'appareil, s'il a été exposé à la pluie ou à l'humidité. Les travaux de réparation sont également nécessaires lorsqu'il ne fonctionne pas parfaitement ou après une chute. Si vous décelez de la fumée ou des bruits ou odeurs inhabituels, éteignez immédiatement l'appareil et débranchez-le de la prise électrique. Si cela se produit, cessez immédiatement d'utiliser l'appareil et faites-le réviser par un service technique agréé. En cas de réparation, faites appel uniquement à un personnel qualifié. N'ouvrez jamais le boîtier de l'appareil. Utilisez uniquement un chiffon propre et sec pour nettoyer l'appareil ; n'utilisez jamais de liquides corrosifs. Ne tentez pas d'ouvrir le boîtier de l'appareil. Cela invaliderait la garantie.

Stockage en cas de non-utilisation

Débranchez l'amplificateur WLAN du secteur si vous ne prévoyez pas d'utiliser l'appareil pendant une période prolongée. De plus, veillez à ce que la température de stockage se situe entre -20 °C et 60 °C. L'humidité relative de l'air ne doit pas dépasser 90 %.

Remarque : les plages de température et l'humidité relative de l'air en stockage et en utilisation sont très différentes. Reportez-vous aux indications du paragraphe « Conditions ambiantes ».

Droits d'auteur

Le contenu de ce mode d'emploi est soumis aux droits d'auteur et n'est communiqué au lecteur qu'à titre d'informations.

La copie et la reproduction des données et des informations sont interdites sans l'accord exprès et par écrit de l'auteur. Ceci s'applique également à l'utilisation commerciale des contenus et des données.

Le texte et les figures sont conformes à l'état de la technique au moment de l'impression.

Avant la mise en service

Sortez l'amplificateur WLAN et ses accessoires de son emballage et retirez tous les matériaux d'emballage.

Vérifiez si l'amplificateur WLAN a été endommagé. En cas de dommages, l'amplificateur WLAN ne doit pas être mis en service.

L'amplificateur WLAN étend votre réseau WLAN domestique. L'amplificateur WLAN prend en charge les modes suivants :

Répéteur (Repeater)

La portée de votre réseau sans fil (WLAN) est augmentée. Les périphériques sans fil qui se trouvent hors de la portée de votre réseau WLAN peuvent ainsi être intégrés au réseau sans fil par le biais de l'amplificateur WLAN.

Client

Vous pouvez connecter un terminal doté d'un port LAN (p.ex. un ordinateur, un ordinateur portable ou un téléviseur) mais sans WLAN propre, à l'amplificateur WLAN à l'aide d'un câble LAN (câble réseau).

L'amplificateur WLAN permet alors de connecter sans fil votre terminal à un routeur WLAN existant.

Il est impossible de garantir la compatibilité avec tous les appareils, merci de consulter la documentation de votre appareil.

Point d'accès (Access Point ou PA)

Ce mode peut être utilisé p.ex. pour permettre d'utiliser un routeur non équipé du WLAN en tant que « routeur WLAN ». Pour ce faire, le routeur doit être relié à l'amplificateur WLAN par un câble LAN (câble réseau, voir « Contenu du coffret »).

AVERTISSEMENT ! Utilisez exclusivement le câble réseau fourni.

Mise en service

Réglage du mode

Sélectionnez le mode souhaité à l'aide du sélecteur de mode (8). Pour ce faire, faites coulisser le sélecteur de mode (8) en position souhaitée (Access Point, Repeater ou Client).

Mode Répéteur

Le mode Répéteur (Repeater) permet d'étendre la porte de votre réseau sans fil. Les périphériques sans fil qui se trouvent hors de la portée de votre réseau WLAN peuvent être intégrés au réseau sans fil par le biais de l'amplificateur WLAN.

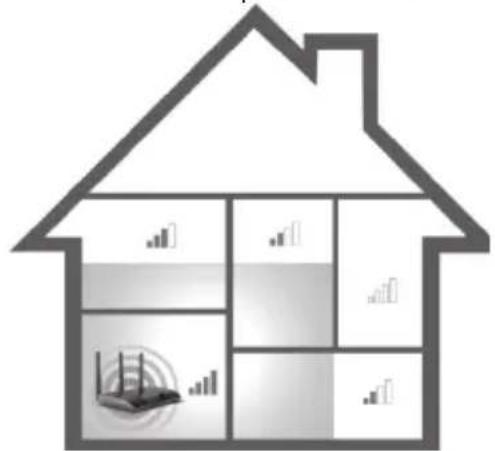

Portée sans l'amplificateur WLAN Portée avec l'amplificateur WLAN

Le sélecteur de mode (8) doit être positionné sur « Repeater » pour pouvoir utiliser l'appareil en mode Répéteur.

Lors de la première mise en service, l'amplificateur WLAN doit être placé à proximité (entre 2 à 3 mètres) du routeur WLAN.

Branchez l'amplificateur WLAN sur une prise murale toujours facile d'accès.

À présent, allumez l'amplificateur WLAN en positionnant l'interrupteur principal (10) sur « ON ». L'amplificateur WLAN requiert une certaine durée de démarrage après sa mise en marche avant d'être opérationnel. Après mise en marche, patientez environ 30 secondes avant d'utiliser l'amplificateur WLAN.

Il existe deux possibilités différentes de configurer l'amplificateur WLAN. Si votre routeur WLAN prend en charge WPS, vous pouvez utiliser cette fonction pratique et bénéficier d'une configuration facile. Si vous souhaitez utiliser un routeur WLAN sans la fonction WPS, vous devez connecter l'amplificateur WLAN sur votre ordinateur à l'aide d'un câble réseau ou via WLAN, puis le configurer.

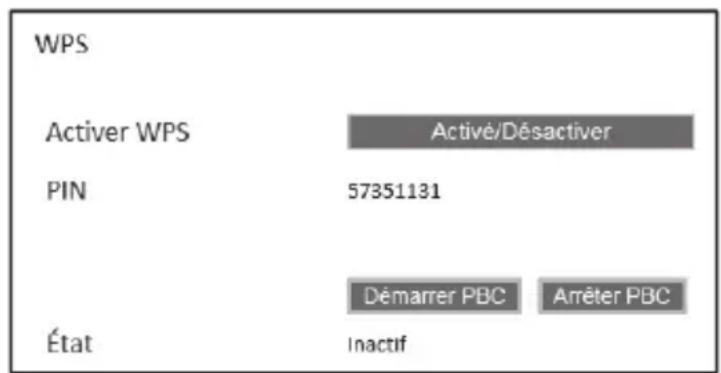

WPS : la configuration la plus facile

C'est la manière la plus simple de configurer l'amplificateur WLAN. Avant de continuer, assurez-vous que votre routeur WLAN prend en charge la fonction WPS. À ce sujet, consultez la documentation de votre routeur WLAN.

1. Appuyez sur la touche WPS (9) de l'amplificateur WLAN pendant au moins 6 secondes. La LED Power/WPS (2) clignote pendant environ 2 minutes.

1. Pendant ces 2 minutes, appuyez sur la touche de connexion (WPS) du routeur WLAN. À ce sujet, consultez la documentation de votre routeur WLAN.

(Photo non contractuelle, l'emplacement et l'aspect de la touche de connexion (WPS) peuvent varier selon le modèle du routeur.)

L'amplificateur WLAN se connecte alors automatiquement à votre routeur WLAN et reprend son paramétrage complet. Dès que l'établissement de la connexion a réussi, l'indicateur d'intensité de champ (1) indique la puissance du signal. Vous pouvez à présent utiliser l'amplificateur WLAN. L'amplificateur WLAN est désormais accessible avec les informations de SSID (nom WLAN) et le mot de passe de réseau de votre routeur WLAN.

Vous pouvez maintenant utiliser l'amplificateur WLAN partout où vous souhaitez intensifier le signal WLAN. L'emplacement optimal pour l'amplificateur WLAN est exactement au milieu de la trajectoire entre votre routeur WLAN et les appareils WLAN qui seront connectés au réseau sans fil via l'amplificateur WLAN. Testez d'autres emplacements si l'amplificateur WLAN ne peut pas être utilisé à cet endroit. Branchez l'amplificateur WLAN uniquement sur une prise électrique facile d'accès.

Il est possible de configurer plusieurs amplificateurs WLAN. Chaque amplificateur doit être configuré l'un après l'autre.

Si votre routeur WLAN ne prend pas en charge WPS ou s'il est impossible d'établir une connexion pour d'autres raisons, vous devez configurer l'amplificateur WLAN manuellement.

Configuration manuelle

Il existe deux possibilités différentes de configurer l'amplificateur WLAN.

Si vous n'utilisez pas les paramètres réseau standard sur votre ordinateur et si vous avez paramétré manuellement une adresse IP, vous devez revenir sur Obtenir automatiquement une adresse IP. À ce sujet, consultez la documentation de votre ordinateur.

1. Vous pouvez configurer l'amplificateur WLAN au moyen du câble réseau. Si vous souhaitez configurer l'amplificateur WLAN au moyen du câble réseau, vous devez relier l'amplificateur WLAN à votre ordinateur. Pour ce faire, utilisez le câble réseau fourni. Branchez l'extrémité du câble réseau sur le port WAN/LAN (6) ou le port LAN (7) de l'amplificateur WLAN et l'autre extrémité sur le port LAN de votre ordinateur.

2. Vous pouvez sinon choisir d'effectuer la configuration via WLAN, sans utiliser le câble. Pour ce faire, lancez la recherche des réseaux sans fil disponibles sur votre ordinateur. Dans la liste des réseaux sans fil disponibles, le réseau SWV 300 C1 s'affiche. Sélectionnez alors le réseau SWV 300 C1 et cliquez sur le bouton de commande Connecter pour réaliser la connexion sans fil avec l'amplificateur WLAN. Après avoir cliqué sur le bouton de commande Connecter, il peut être nécessaire de cliquer ensuite sur l'option Connecter sans configurer le réseau.

Lancez le navigateur Internet sur votre ordinateur. Saisissez http://repeater.setup dans la ligne d'adresse de votre navigateur Internet et validez la saisie avec la touche Entrée.

La fenêtre de connexion de l'amplificateur WLAN s'ouvre. Sélectionnez la langue (Language) souhaitée et saisissez admin comme nom d'utilisateur et mot de passe. Cliquez ensuite sur le bouton de commande Envoyer. Le menu de configuration de l'amplificateur WLAN s'ouvre.

Effectuez la configuration à l'aide de l'assistant. Pour ce faire, cliquez sur le bouton de commande Répéteur dans le champ Assistant.

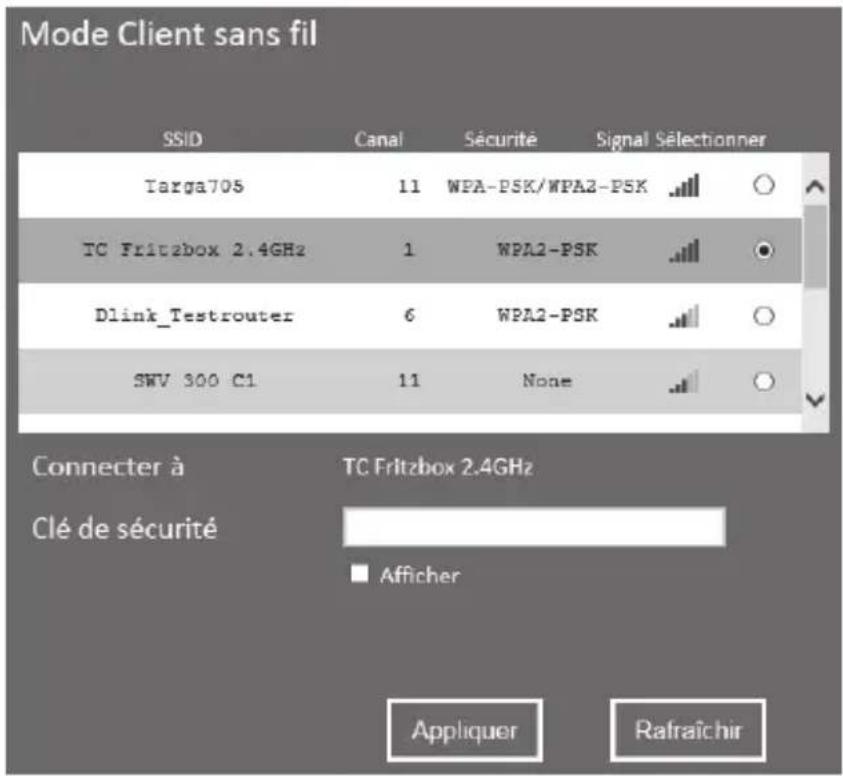

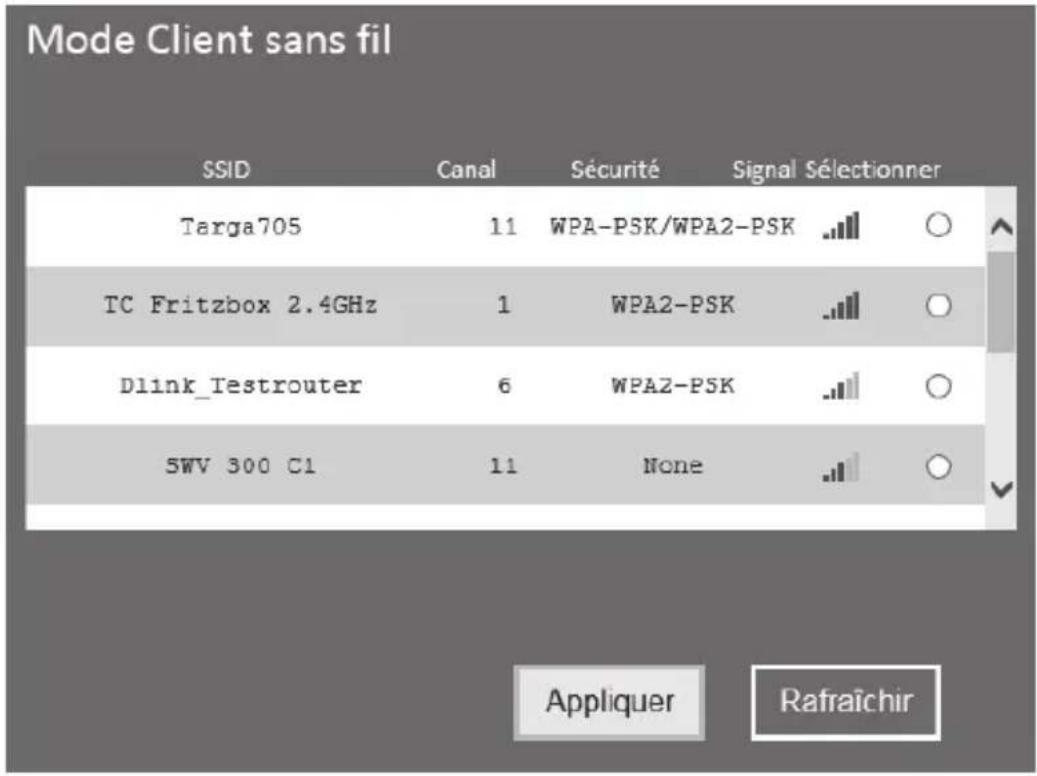

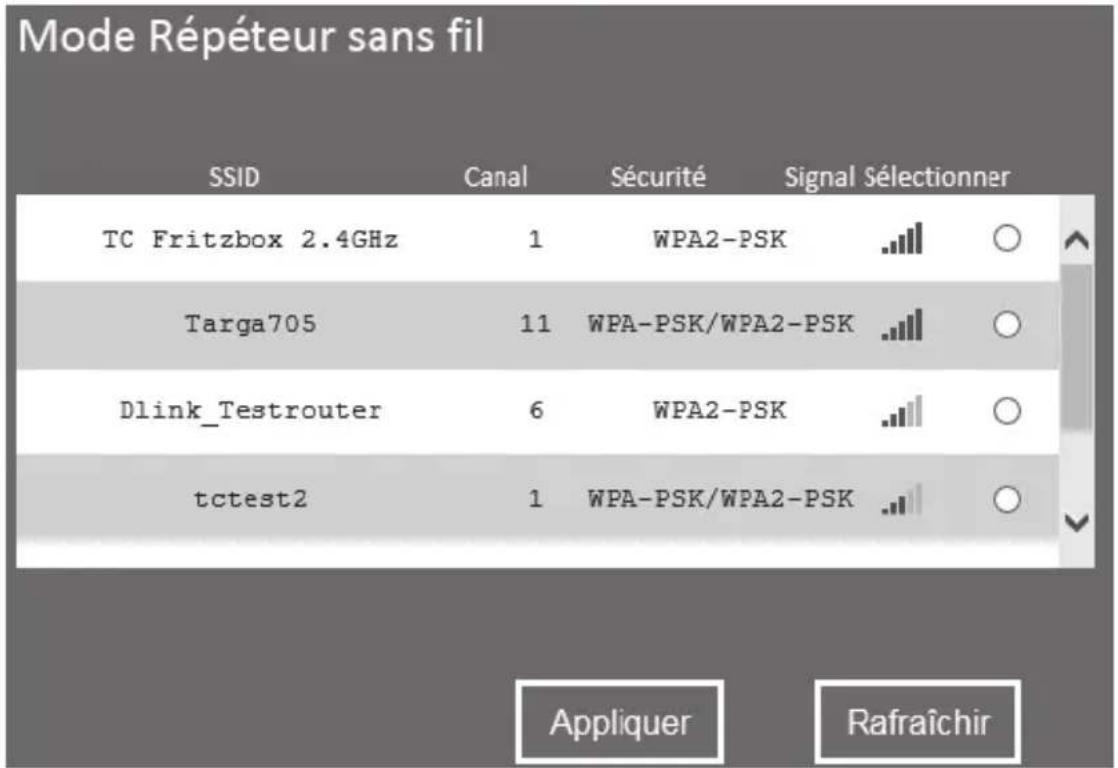

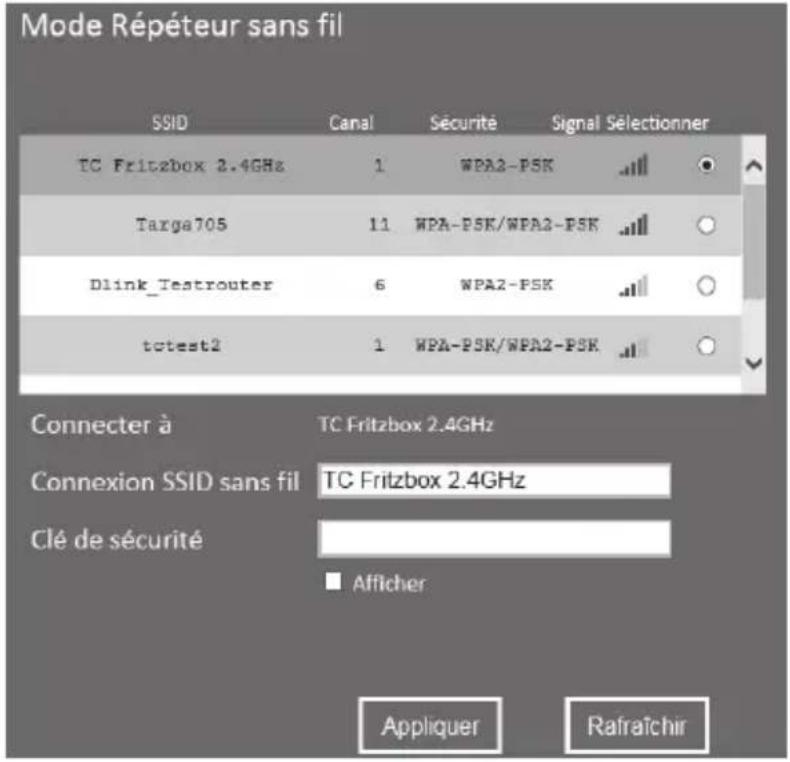

Sélectionnez ensuite dans la liste un réseau WLAN dont vous souhaitez étendre la portée ; pour ce faire, sélectionnez le réseau correspondant dans le champ « Sélectionner ».

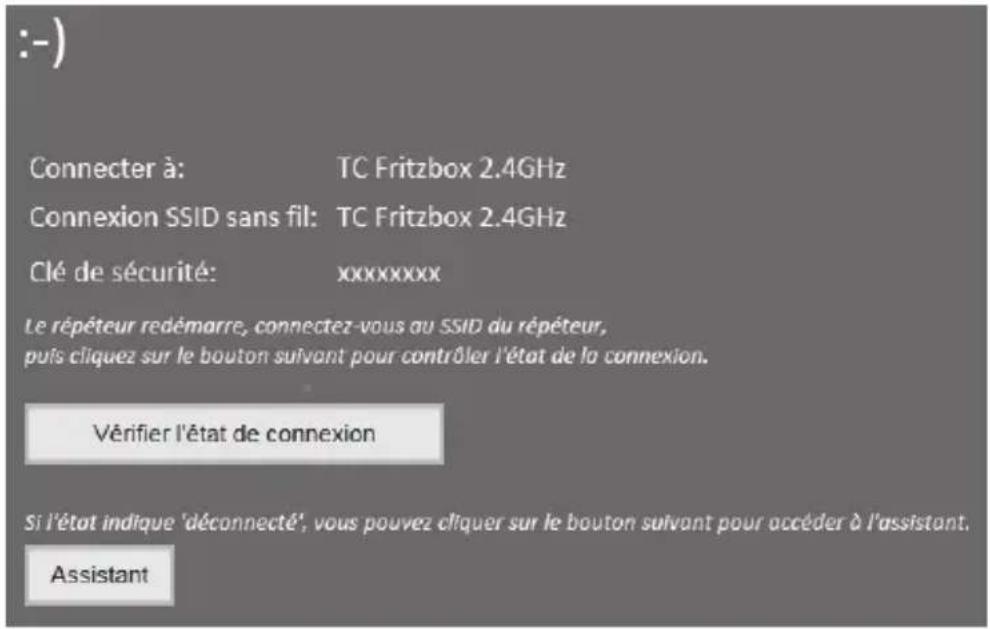

Une fois que vous avez sélectionné un réseau WLAN, vous pouvez saisir sous Connexion SSID sans fil un SSID quelconque pour l'amplificateur WLAN. Sous Clé de sécurité, saisissez la clé de réseau de votre routeur WLAN. Cochez Afficher pour afficher la clé de sécurité saisie. Une fois la saisie terminée, cliquez sur le bouton de commande Appliquer.

SilverCrest SWV 300 C1

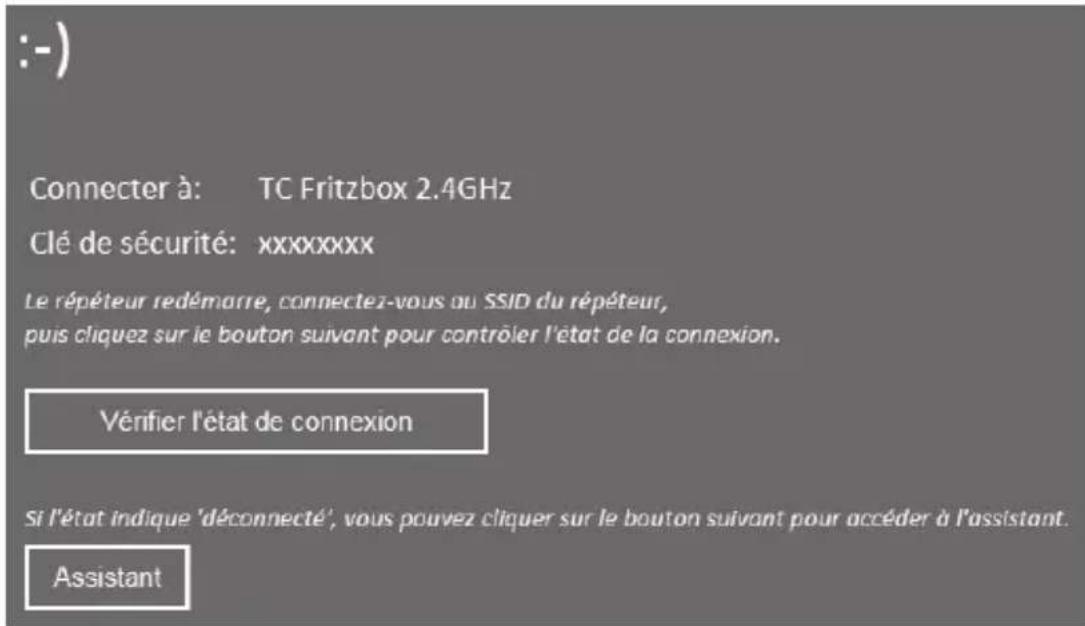

L'amplificateur WLAN redémarre. Patientez 30 secondes avant d'effectuer d'éventuelles saisies supplémentaires.

Une fois le redémarrage terminé, l'amplificateur WLAN est accessible avec le SSID que vous avez saisi et la clé de réseau de votre routeur WLAN.

Si vous souhaitez revenir dans le menu de configuration, vous pouvez cliquer sur WIFI Repeater dans la barre de titre, ou saisir repeater.setup dans la ligne d'adresse du navigateur Internet. À noter que

pour ce faire, une connexion avec l'amplificateur WLAN doit déjà être établie. Le cas échéant, connectez l'amplificateur WLAN à votre ordinateur à l'aide d'un câble réseau.

Dès que l'établissement de la connexion a réussi, l'indicateur d'intensité de champ (1) indique la puissance du signal. Vous pouvez à présent utiliser l'amplificateur WLAN. L'amplificateur WLAN est désormais accessible avec le SSID (nom WLAN) que vous avez défini et le mot de passe de réseau de votre routeur WLAN.

Vous pouvez maintenant utiliser l'amplificateur WLAN partout où vous souhaitez intensifier le signal WLAN. L'emplacement optimal pour l'amplificateur WLAN est exactement au milieu de la trajectoire entre votre routeur WLAN et les appareils WLAN qui seront connectés au réseau sans fil via l'amplificateur WLAN. Testez d'autres emplacements si l'amplificateur WLAN ne peut pas être utilisé à cet endroit. Branchez l'amplificateur WLAN uniquement sur une prise électrique facile d'accès.

Si vous souhaitez ouvrir le menu de configuration, vous devez vous assurer qu'il existe une connexion valide avec l'amplificateur WLAN. Le cas échéant, connectez l'amplificateur WLAN sur votre ordinateur à l'aide d'un câble réseau.

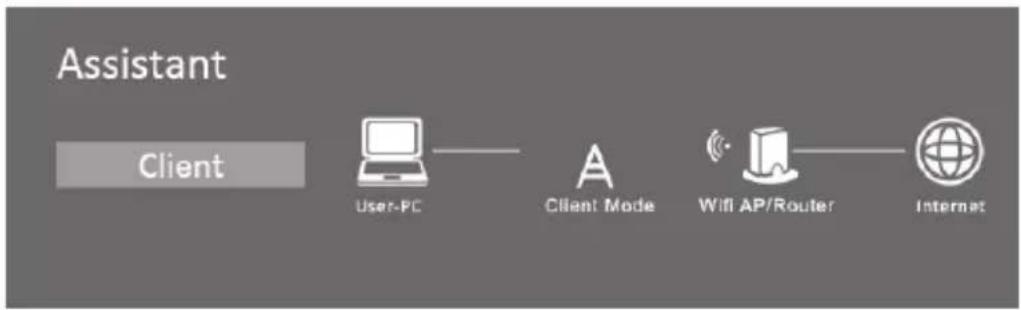

Mode Client

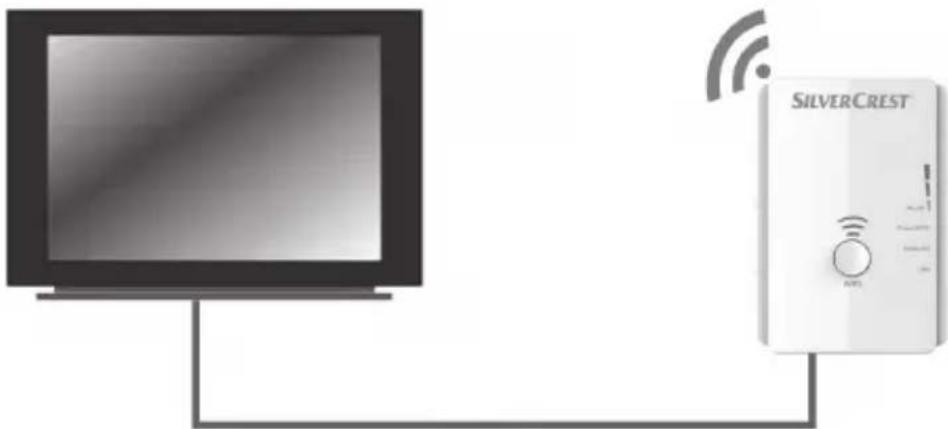

Le mode Client permet de connecter sans fil à un routeur WLAN existant, des terminaux dotés d'un port LAN (p.ex. un ordinateur, un ordinateur portable ou un téléviseur) mais sans WLAN propre.

Exemple d'utilisation :

Le sélecteur de mode (8) doit être positionné sur « Client » pour pouvoir utiliser l'appareil en mode Client.

Lors de la première mise en service, l'amplificateur WLAN doit être placé à proximité (entre 2 à 3 mètres) du routeur WLAN.

108 - Français

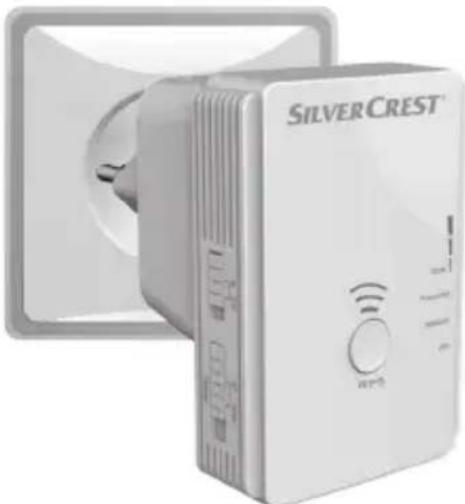

Branchez l'amplificateur WLAN sur une prise murale toujours facile d'accès.

À présent, allumez l'amplificateur WLAN en positionnant l'interrupteur principal (10) sur « ON ». L'amplificateur WLAN requiert une certaine durée de démarrage après sa mise en marche avant d'être opérationnel. Après mise en marche, patientez environ 30 secondes avant d'utiliser l'amplificateur WLAN.

Il existe deux possibilités différentes de configurer l'amplificateur WLAN. Si votre routeur WLAN prend en charge WPS, vous pouvez utiliser cette fonction pratique et bénéficier d'une configuration facile. Si vous souhaitez utiliser un routeur WLAN sans la fonction WPS, vous devez connecter l'amplificateur WLAN sur votre ordinateur à l'aide d'un câble réseau, puis le configurer.

WPS : la configuration la plus facile

C'est la manière la plus simple de configurer l'amplificateur WLAN. Avant de continuer, assurez-vous que votre routeur WLAN prend en charge la fonction WPS. À ce sujet, consultez la documentation de votre routeur WLAN.

1. Appuyez sur la touche WPS (9) de l'amplificateur WLAN pendant au moins 6 secondes. La LED Power/WPS (2) clignote pendant environ 2 minutes.

1. Pendant ces 2 minutes, appuyez sur la touche de connexion (WPS) du routeur WLAN. À ce sujet, consultez la documentation de votre routeur WLAN.

(Photo non contractuelle, l'emplacement et l'aspect de la touche de connexion (WPS) peuvent varier selon le modèle du routeur.)

L'amplificateur WLAN se connecte alors automatiquement à votre routeur WLAN et reprend son paramétrage complet. Dès que l'établissement de la connexion a réussi, l'indicateur d'intensité de champ (1) indique la puissance du signal. Vous pouvez maintenant utiliser l'amplificateur WLAN partout où vous souhaitez connecter sans fil votre terminal à votre routeur WLAN.

Connectez votre terminal à l'amplificateur WLAN. Pour ce faire, utilisez le câble réseau fourni. Branchez l'extrémité du câble réseau sur le port WAN/LAN (6) ou le port LAN (7) de l'amplificateur WLAN et l'autre extrémité sur le port LAN de votre terminal. Branchez l'amplificateur WLAN uniquement sur une prise électrique facile d'accès.

Si votre routeur WLAN ne prend pas en charge WPS ou s'il est impossible d'établir une connexion pour d'autres raisons, vous devez configurer l'amplificateur WLAN manuellement.

Configuration manuelle

Si vous n'utilisez pas les paramètres réseau standard sur votre ordinateur et si vous avez paramétré manuellement une adresse IP, vous devez revenir sur Obtenir automatiquement une adresse IP. À ce sujet, consultez la documentation de votre ordinateur.

Vous devez configurer l'amplificateur WLAN au moyen du câble réseau. Pour ce faire, vous devez connecter l'amplificateur WLAN à votre ordinateur. Utilisez le câble réseau fourni. Branchez l'extrémité du câble réseau sur le port WAN/LAN (6) ou le port LAN (7) de l'amplificateur WLAN et l'autre extrémité sur le port LAN de votre ordinateur.

Lancez le navigateur Internet sur votre ordinateur. Saisissez http://repeater.setup dans la ligne d'adresse de votre navigateur Internet et validez la saisie avec la touche Entrée.

La fenêtre de connexion de l'amplificateur WLAN s'ouvre. Sélectionnez la langue (Language) souhaitée et saisissez admin comme nom d'utilisateur et mot de passe. Cliquez ensuite sur le bouton de commande Envoyer. Le menu de configuration de l'amplificateur WLAN s'ouvre.

Effectuez la configuration à l'aide de l'assistant. Pour ce faire, cliquez sur le bouton de commande Client dans le champ Assistant.

Sélectionnez ensuite dans la liste un réseau WLAN auquel vous souhaitez connecter l'amplificateur WLAN ; pour ce faire, sélectionnez le réseau correspondant dans le champ « Sélectionner ».

Après avoir sélectionné un réseau WLAN, vous devez saisir la clé de réseau de votre routeur WLAN sous Clé de sécurité. Cochez Afficher pour afficher la clé de sécurité saisie.

Une fois la saisie terminée, cliquez sur le bouton de commande Appliquer.

L'amplificateur WLAN redémarre. Patientez 30 secondes avant d'effectuer d'éventuelles saisies supplémentaires.

Une fois le redémarrage terminé, vous pouvez connecter votre terminal (p.ex. un ordinateur, un ordinateur portable ou un téléviseur) à l'amplificateur WLAN à l'aide du câble réseau. Pour ce faire, utilisez le câble réseau fourni. Branchez l'extrémité du câble réseau sur le port WAN/LAN (6) ou le port LAN (7) de l'amplificateur WLAN et l'autre extrémité sur le port LAN de votre terminal. Branchez l'amplificateur WLAN uniquement sur une prise électrique facile d'accès.

Mode Point d'accès (mode Routeur)

Utilisez le mode Point d'accès (Access Point ou PA) pour obtenir un « point d'accès sans fil ». Ce mode permet de connecter les terminaux WLAN à l'amplificateur WLAN. En outre, ce mode vous permet p.ex. de transformer un routeur non doté de la fonction WLAN en routeur doté de cette fonction.

Exemple d'utilisation :

Le sélecteur de mode (8) doit être positionné sur « Access Point » pour pouvoir utiliser l'appareil en mode Point d'accès.

Français - 117

Branchez l'amplificateur WLAN sur une prise murale toujours facile d'accès.

À présent, allumez l'amplificateur WLAN en positionnant l'interrupteur principal (10) sur « ON ». L'amplificateur WLAN requiert une certaine durée de démarrage après sa mise en marche avant d'être opérationnel. Après mise en marche, patientez environ 30 secondes avant d'utiliser l'amplificateur WLAN.

Il existe deux possibilités différentes de configurer l'amplificateur WLAN.

Si vous n'utilisez pas les paramètres réseau standard sur votre ordinateur et si vous avez paramétré manuellement une adresse IP, vous devez revenir sur Obtenir automatiquement une adresse IP. À ce sujet, consultez la documentation de votre ordinateur.

1. Vous pouvez configurer l'amplificateur WLAN au moyen du câble réseau. Si vous souhaitez configurer l'amplificateur WLAN au moyen du câble réseau, vous devez relier l'amplificateur WLAN à votre ordinateur. Pour ce faire, utilisez le câble réseau fourni. Branchez l'extrémité du câble réseau sur le port WAN/LAN (6) ou le port LAN (7) de l'amplificateur WLAN et l'autre extrémité sur le port LAN de votre ordinateur.
2. Vous pouvez sinon choisir d'effectuer la configuration via WLAN, sans utiliser le câble. Pour ce faire, lancez la recherche des réseaux sans fil disponibles sur votre ordinateur. Dans la liste des réseaux sans fil disponibles, le réseau SWV 300 C1 s'affiche. Sélectionnez alors le réseau SWV 300 C1 et cliquez sur le bouton de commande Connecter pour réaliser la connexion sans fil avec l'amplificateur WLAN. Après avoir cliqué sur le bouton de commande Connecter, il peut être nécessaire de cliquer ensuite sur l'option Connecter sans configurer le réseau.

Lancez le navigateur Internet sur votre ordinateur. Saisissez http://repeater.setup dans la ligne d'adresse de votre navigateur Internet et validez la saisie avec la touche Entrée.

La fenêtre de connexion de l'amplificateur WLAN s'ouvre. Sélectionnez la langue (Language) souhaitée et saisissez admin comme nom d'utilisateur et mot de passe. Cliquez ensuite sur le bouton de commande Envoyer. Le menu de configuration de l'amplificateur WLAN s'ouvre.

Effectuez la configuration à l'aide de l'assistant. Pour ce faire, cliquez dans le champ Assistant sur le bouton de commande PA pour configurer l'amplificateur WLAN en tant que point d'accès.

Pour configurer l'amplificateur WLAN en tant que routeur, cliquez sur le bouton de commande Routeur. Ce mode vous permet d'utiliser p.ex. un modem DSL connecté à l'amplificateur WLAN comme routeur WLAN. Vos terminaux peuvent alors se connecter sans fil à votre amplificateur WLAN et utiliser la connexion Internet via votre modem DSL et le fournisseur de services Internet.

Une fois que vous avez sélectionné le mode Routeur, vous devez ensuite sélectionner le type d'accès à Internet. Les options suivantes sont disponibles :

• Les fournisseurs de services Internet fournissent une adresse IP fixe : avec cette option, l'adresse IP doit être définie de manière statique. Pour obtenir l'adresse IP, merci de contacter votre fournisseur de services Internet.
• Obtenir automatiquement une adresse IP : cette option permet au fournisseur de services Internet d'attribuer automatiquement l'adresse IP. Aucune saisie supplémentaire n'est nécessaire.
• Numérotation ADSL : avec cette option, vous devez indiquer le nom d'utilisateur et le mot de passe pour votre fournisseur de services Internet. Pour obtenir le nom d'utilisateur et le mot de passe, merci de contacter votre fournisseur de services Internet.

SilverCrest SWV 300 C1

Ensuite, saisissez sous SSID un SSID quelconque pour l'amplificateur WLAN. Sous Canal, vous pouvez définir un numéro de canal fixe, ou bien activer l'attribution automatique d'un numéro de canal en sélectionnant l'option Auto. Sous Type de sécurité, saisissez un chiffrement pour protéger votre réseau des accès non autorisés. Il est possible de configurer le réseau sans chiffrement en sélectionnant l'option Désactiver. Cependant, nous vous conseillons de configurer un chiffrement.

Après avoir sélectionné un chiffrement, vous devez saisir une clé de réseau sous Clé de sécurité. Cochez Afficher pour afficher la clé de sécurité saisie. Mémorisez bien la clé de réseau ou bien notez-la et conservez-la dans un endroit sûr.

Une fois la saisie terminée, cliquez sur le bouton de commande Appliquer.

SilverCrest SWV 300 C1

L'amplificateur WLAN redémarre. Patientez 30 secondes avant d'effectuer d'éventuelles saisies supplémentaires.

Une fois le redémarrage terminé, l'amplificateur WLAN est accessible avec le SSID et la clé de réseau que vous avez saisis.

WPS : établissement d'une connexion avec le point d'accès (mode Routeur)

C'est la manière la plus simple d'établir une connexion avec le point d'accès. Avant de continuer, assurez-vous que votre terminal prend en charge la fonction WPS. Voir à ce sujet la documentation de votre terminal.

1. Appuyez sur la touche WPS (9) de l'amplificateur WLAN pendant au moins 3 secondes. La LED Power/WPS (2) clignote pendant environ 2 minutes.

1. Pendant ces 2 minutes, appuyez sur la touche de connexion (WPS) de votre terminal. Voir à ce sujet la documentation de votre terminal.

Votre terminal se connecte alors automatiquement à l'amplificateur WLAN (le point d'accès) et reprend son paramétrage complet. Vous pouvez à présent accéder sans fil à l'amplificateur WLAN (le point d'accès).

Si votre terminal ne prend pas en charge WPS, vous pouvez aussi établir manuellement la connexion à l'amplificateur WLAN (le point d'accès).

Établissement manuel d'une connexion avec le point d'accès

Pour établir une connexion manuelle avec l'amplificateur WLAN (le point d'accès), vous devez effectuer sur votre terminal une recherche des réseaux sans fil disponibles. Dans la liste des réseaux sans fil disponibles, l'amplificateur WLAN (le point d'accès) vous est proposé sous le SSID (nom WLAN) que vous avez saisi. Sélectionnez le SSID (nom WLAN) correspondant pour connecter sans fil votre terminal à l'amplificateur WLAN (le point d'accès). Vous devrez saisir la clé de réseau précédemment saisie. Consultez la documentation de votre terminal.

Menu de configuration de l'amplificateur WLAN

Vous pouvez ouvrir le menu de configuration de l'amplificateur WLAN dans un navigateur Internet sur votre ordinateur. Ce menu de configuration vous permet d'effectuer des réglages avancés de l'amplificateur WLAN, d'afficher des informations ou d'installer une nouvelle version du microgiciel.

Il existe deux possibilités différentes de configurer l'amplificateur WLAN.

Si vous n'utilisez pas les paramètres réseau standard sur votre ordinateur et si vous avez paramétré manuellement une adresse IP, vous devez revenir sur Obtenir automatiquement une adresse IP. À ce sujet, consultez la documentation de votre ordinateur.

1. Vous pouvez configurer l'amplificateur WLAN au moyen du câble réseau. Si vous souhaitez configurer l'amplificateur WLAN au moyen du câble réseau, vous devez relier l'amplificateur WLAN à votre ordinateur. Pour ce faire, utilisez le câble réseau fourni. Branchez l'extrémité du câble réseau sur le port WAN/LAN (6) ou le port LAN (7) de l'amplificateur WLAN et l'autre extrémité sur le port LAN de votre ordinateur.

2. Vous pouvez sinon choisir d'effectuer la configuration via WLAN, sans utiliser le câble. Pour ce faire, lancez la recherche des réseaux sans fil disponibles sur votre ordinateur. Dans la liste des réseaux sans fil disponibles, le réseau SWV 300 C1 s'affiche. Sélectionnez alors le réseau SWV 300 C1 et cliquez sur le bouton de commande Connecter pour réaliser la connexion sans fil

avec l'amplificateur WLAN. Après avoir cliqué sur le bouton de commande Connecter, il peut être nécessaire de cliquer ensuite sur l'option Connecter sans configurer le réseau.

Si vous utilisez l'amplificateur WLAN en mode Client (sélecteur de mode positionné sur « Client »), la configuration est uniquement possible via le câble réseau.

Après avoir établi la connexion comme décrit précédemment, ouvrez le navigateur Internet sur votre ordinateur. Saisissez http://repeater.setup dans la ligne d'adresse de votre navigateur Internet et validez la saisie avec la touche Entrée.

La fenêtre de connexion de l'amplificateur WLAN s'ouvre. Sélectionnez la langue (Language) souhaitée et saisissez admin comme nom d'utilisateur et mot de passe. Cliquez ensuite sur le bouton de commande Envoyer.

Le menu de configuration de l'amplificateur WLAN s'ouvre.

Pour fermer le menu de configuration, cliquez sur le bouton de commande Se déconnecter en haut à droite. Le menu de configuration est divisé en plusieurs rubriques suivantes :

Assistant

Cet assistant vous permet d'effectuer facilement la configuration de l'amplificateur WLAN. Ici s'affiche le mode actuellement paramétré (Répéteur, Client ou PA). Pour démarrer l'assistant, cliquez sur le bouton de commande Répéteur, Client, PA ou Routeur. Suivez ensuite les instructions de l'assistant qui s'affichent à l'écran.

État de la fonction sans fil

Ici d'affiche les informations concernant le réseau sans fil de l'amplificateur WLAN. À noter que toutes les fonctions ne s'affichent pas, selon le mode paramétré (Répéteur, Client ou PA) sur l'amplificateur WLAN.

Mode

Le mode d'exploitation actuellement défini pour l'amplificateur WLAN s'affiche ici.

État

Ici s'affiche l'état actuel de l'amplificateur WLAN.

SSID

Ici s'affiche le SSID de l'amplificateur WLAN.

Connecté à

Ici s'affiche à quel appareil WLAN l'amplificateur WLAN est connecté.

Canal

Ici s'affiche le canal utilisé par l'amplificateur WLAN.

Sécurité

Ici s'affiche le chiffrement utilisé par l'amplificateur WLAN.

Clients

Ici s'affiche le nombre de clients (terminaux) connectés à l'amplificateur WLAN.

WiFi

Ici, vous pouvez effectuer d'autres réglages concernant le WLAN. Pour ce faire, cliquez sur le symbole ou directement sur l'option souhaitée :

Réglages de base

Fonction sans fil activée

Vous pouvez ici activer et désactiver le WLAN. Pour ce faire, cliquez sur le bouton de commande Activé/Désactiver. Si le bouton de commande Activé/Désactiver est vert, cela signifie que le

132 - Français

WLAN est activé. Si le bouton de commande Désactivé/Activer est gris, cela signifie que le WLAN est désactivé. À noter que l'accès sans fil à l'amplificateur WLAN n'est plus possible après désactivation. Connectez l'amplificateur WLAN à votre ordinateur à l'aide d'un câble réseau pour avoir à nouveau accès à l'amplificateur WLAN.

SSID

Vous pouvez ici modifier le SSID (nom WLAN) de l'amplificateur WLAN. En mode Répéteur, c'est le SSID du routeur qui est indiqué ici.

Canal

Définissez un numéro de canal ou sélectionnez l'option Auto pour activer l'attribution automatique d'un numéro de canal.

Type de sécurité

Définissez ici le chiffrement du réseau.

Cliquez sur le bouton de commande Appliquer pour appliquer les réglages modifiés. L'amplificateur WLAN redémarre. Patientez 30 secondes avant d'effectuer d'éventuelles saisies supplémentaires.

Nous vous recommandons d'utiliser le chiffrement WPA/WPA2 PSK car il offre une sécurité maximale. Si vos périphériques sans fil ne prennent pas en charge le chiffrement WPA/WPA2 PSK, vous devez utiliser un autre protocole de chiffrement.

Paramétrage avancé

Réglages avancés

RegDomain

ETSI

Bande

802.11 BGN

SSID de diffusion

Activer

WMM

Désactiver

Type de préambule

- Préambule long - Préambule court

IAPP

Cette option est destinée uniquement aux utilisateurs confirmés. Elle permet d'effectuer des réglages concernant le réseau. Comme les réglages doivent être adaptés individuellement en fonction de votre réseau, cette option ne sera pas décrite plus précisément ici. Contactez notre assistance téléphonique (voir page 155) pour obtenir plus d'informations.

Cliquez sur le bouton de commande Appliquer pour appliquer les réglages modifiés.

WPS

Activer WPS

À la livraison, la fonction WPS est activée. Ici, vous pouvez désactiver ou activ Cliquez sur le bouton de commande Activé/Désactiver pour désactiver la fonction WPS. Si le bouton de commande Activé/Désactiver est vert, cela signifie que la fonction WPS est activée. Si le bouton de commande Désactivé/Activer est gris, cela signifie que la fonction WPS est désactivée.

Cliquez ensuite sur le bouton de commande Désactivé/Activer pour activer la fonction WPS. À noter que lorsque la fonction WPS est désactivée, il est impossible de réaliser une connexion à l'appareil WLAN au moyen de la fonction WPS. De plus, la touche WPS (9) de l'a également désactivée.

PIN

Ici s'affiche le PIN WPS de l'amplificateur WLAN. Ce PIN WPS vous permet de connecter l'amplificateur WLAN à votre routeur WLAN. Pour ce faire, votre routeur WLAN doit prendre en charge la méthode du PIN WPS. Saisissez le PIN WPS sur votre routeur WLAN. À ce sujet, consultez la documentation de votre routeur WLAN. L'amplificateur WLAN se connecte alors automatiquement à votre routeur WLAN et reprend son paramétrage complet. Dès que l'établissement de la connexion a réussi, l'indicateur d'intensité de champ (1) s'allume. Vous pouvez à présent utiliser l'amplificateur WLAN.

Démarrer PBC/Arrêter PBC

Vous pouvez ici connecter l'amplificateur WLAN à un terminal compatible WPS. Cliquez sur le bouton de commande Démarrer PBC pour démarrer la fonction WPS. La LED Power/WPS (2) de l'amplificateur WLAN clignote pendant environ 2 minutes. Pendant ces 2 minutes, appuyez sur la touche de connexion (WPS) de votre terminal. Voir à ce sujet la documentation de votre terminal. L'amplificateur WLAN se connecte alors automatiquement à votre terminal. Dès que l'établissement de la connexion a réussi, l'indicateur d'intensité de champ (1) s'allume. Vous pouvez à présent utiliser

l'amplificateur WLAN. Pour mettre fin à la fonction WPS, cliquez sur le bouton de commande Arrêter PBC.

État

Ici s'affiche l'état actuel de la fonction WPS de l'amplificateur WLAN. Les affichages suivants sont possibles : Inactif : la recherche WPS n'a pas encore été démarrée, Démarré : la recherche WPS a été démarrée, Connexion en cours : la connexion WPS est en cours, Opération réussie : l'établissement de la connexion WPS a réussi, Échec : l'établissement de la connexion WPS a échoué, Chevauchement : plusieurs appareils tentent simultanément d'établir une connexion WPS, et Dépassement de temps : la connexion WPS n'a pas pu être établie en raison d'un dépassement de temps.

Planning

L'option Planning est disponible uniquement pour les modes PA et Répéteur.

Planning
Activer le planning
Désactivé/Activer

Activer	Jour		De			À
	Dim	√	00	√h	00 √mn	00	√h	00 √mn
	Dim	√	00	√h	00 √mn	00	√h	00 √mn
	Dim	√	00	√h	00 √mn	00	√h	00 √mn
	Dim	√	00	√h	00 √mn	00	√h	00 √mn
	Dim		00	√h	00 √mn	00	√h	00 √mn
	Dim	√	00	√h	00 √mn	00	√h	00 √mn
	Dim	√	00	√h	00 √mn	00	√h	00 √mn
	Dim	√	00	√h 00 √mn		00	√h	00 √mn
	Dim	√	00	√h	00 √mn	00	√h	00 √mn
	Dim	√	00	√h	00 √mn	00	√h	00 √mn

Appliquer

Vous pouvez ici configurer une commutation programmée pour le réseau sans fil WLAN qui permet d'activer et de désactiver automatiquement le réseau sans fil WLAN. Pour ce faire, cliquez sur le bouton de commande Désactivé/Activer. Si le bouton de commande Activé/Désactiver est vert, cela signifie que la commutation programmée du réseau sans fil WLAN est activée. Si le bouton de commande Désactivé/Activer est gris, cela signifie que la commutation programmée du réseau sans fil WLAN est désactivée.

Dès que la commutation programmée du réseau sans fil WLAN est activée, vous pouvez définir jusqu'à 10 règles. Pour activer une règle, cochez la case correspondante dans la colonne Activer. Ensuite, dans la ligne correspondante, sélectionnez le jour de semaine souhaité ou bien Tous les jours pour chaque jour. Indiquez ensuite la plage de temps pendant laquelle le réseau sans fil WLAN doit être activé.

Cliquez sur le bouton de commande Appliquer pour appliquer les réglages modifiés.

L'amplificateur WLAN a besoin d'une connexion Internet pour l'option Planning. Le cas échéant, faites attention au possible chevauchement avec une programmation de votre routeur ; celui-ci doit désactiver la connexion sans fil seulement après le répéteur. En outre, vérifiez dans le menu « Réglages de fuseau horaire » de l'amplificateur WLAN que l'heure et la date sont correctes.

Réseau

Ici s'affichent directement l'adresse IP utilisée, le mode DHCP paramétré et l'adresse MAC de l'amplificateur WLAN. Cliquez sur le symbole « Réseau » pour personnaliser les réglages du réseau.

Adresse IP

Vous pouvez ici modifier l'adresse IP de l'amplificateur WLAN.

DHCP

Vous pouvez ici définir le mode DHCP. Les options suivantes sont disponibles : Désactiver, Serveur et Auto. À la livraison, c'est l'option Auto qui est activée. Les adresses IP sont attribuées automatiquement avec l'option Auto. Ces affectations sont permanentes et ne peuvent pas être

supprimées. L'avantage ici est que le terminal obtient toujours la même adresse IP. L'inconvénient, c'est que les nouveaux terminaux n'obtiennent pas d'adresse IP lorsque la plage d'adresses a été entièrement attribuée, même si des adresses IP ne sont plus activement utilisées. Alors qu'avec l'option Serveur, les adresses IP sont attribuées automatiquement et sont enregistrées dans un tableau. Cette affectation n'est pas permanente, et les terminaux peuvent se voir attribuer une autre adresse IP le cas échéant.

Pour appliquer les modifications, cliquez sur le bouton de commande Appliquer, ou sur Annuler pour refuser les modifications.

Gestion

Ici, vous pouvez effectuer d'autres réglages, ou bien installer une nouvelle version du microgiciel. Cliquez sur le symbole « Gestion » ou directement sur l'option souhaitée :

Réglages de fuseau horaire

Contrôle des LED

Enregistrer/recharger les réglages

Mettre à jour le firmware

Redémarrer l'appareil

Mot de passe

Vous pouvez ici modifier le mot de passe préconfiguré (admin) pour la connexion à l'amplificateur WLAN. Pour ce faire, saisissez un nom d'utilisateur, et deux fois un nouveau mot de passe.

Pour appliquer le mot de passe modifié, cliquez sur le bouton de commande Appliquer, ou sur Annuler pour annuler.

Mémorisez bien les noms d'utilisateur et les mots de passe, ou notez-les et conservez-les dans un endroit sûr.

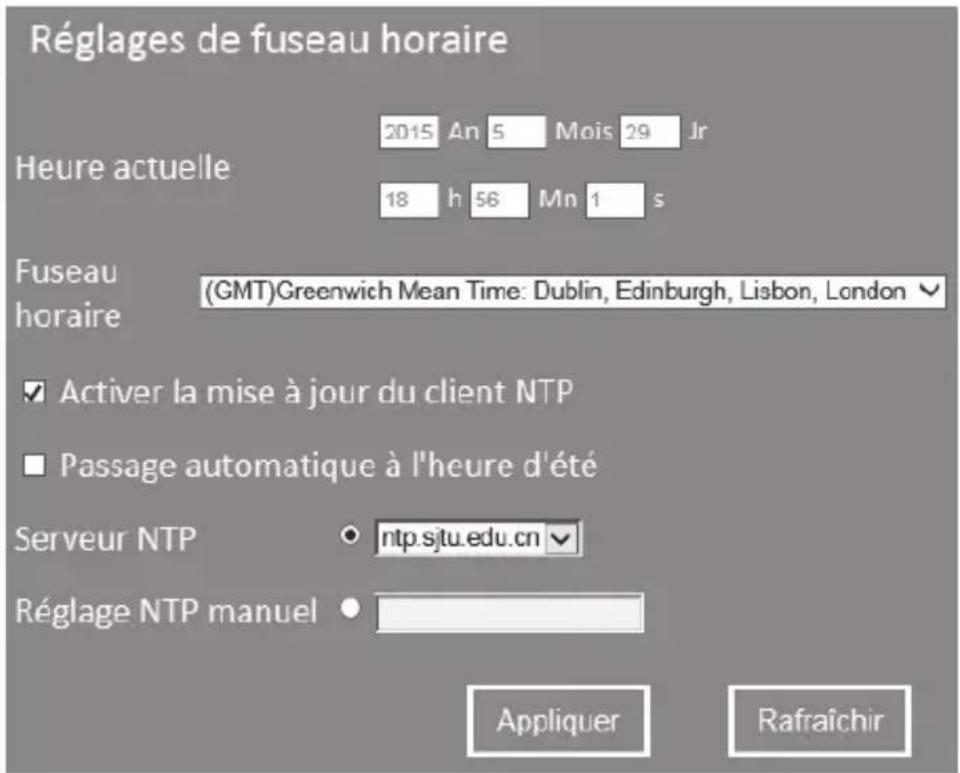

Réglages de fuseau horaire

Vous pouvez ici définir la date et l'heure. Pour ce faire, saisissez la date et l'heure dans les champs correspondants.

Sous Fuseau horaire, indiquez le fuseau horaire dans lequel vous vous trouvez.

Activer la mise à jour du client NTP est coché pour synchroniser l'heure via un serveur NTP (Network Time Protocol). L'heure et la date sont alors synchronisées avec un serveur via Internet. Cochez Passage automatique à l'heure d'été pour activer le passage automatique à l'heure d'hiver et d'été.

Sélectionnez ensuite un serveur NTP suggéré dans le champ Serveur NTP, ou saisissez l'adresse d'un serveur NTP dans le champ Réglage NTP manuel.

Pour appliquer les modifications, cliquez sur le bouton de commande Appliquer. Cliquez sur le bouton de commande Rafraîchir si vous souhaitez actualiser l'affichage.

Contrôle des LED

Les LED de l'amplificateur WLAN peuvent être activées ou désactivées ici. Cependant, ceci n'a aucun effet sur la LED Power/WPS (2) qui ne peut être désactivée.

Cliquez sur le bouton de commande ARRÊT pour désactiver les LED. Pour les réactiver, vous devez cliquer sur le bouton de commande MARCHE.

À noter qu'après l'activation ou désactivation des LED, l'amplificateur WLAN effectue un redémarrage.

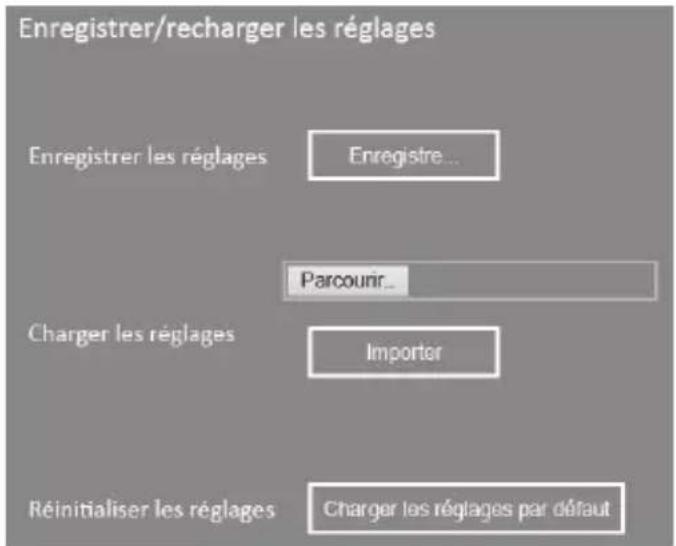

Enregistrer/recharger les réglages

Vous pouvez ici enregistrer, charger ou réinitialiser la configuration de l'amplificateur WLAN.

Cliquez sur le bouton de commande Enregistre... pour enregistrer la configuration de l'amplificateur WLAN dans un fichier sur votre ordinateur.

Pour sélectionner une configuration sauvegardée, cliquez sur le bouton de commande Parcourir... et sélectionnez ensuite le fichier de configuration souhaité sur votre ordinateur. Cliquez alors sur le bouton de commande Importer pour charger le fichier de configuration précédemment sélectionné.

Cliquez sur le bouton de commande Charger les réglages par défaut pour réinitialiser l'amplificateur WLAN sur les réglages par défaut. Validez la requête de sécurité qui s'affiche ensuite en cliquant sur OK pour charger les réglages par défaut, ou bien cliquez sur Annuler pour annuler l'opération.

À noter que lors d'une restauration des réglages par défaut, tous les réglages précédemment effectués seront perdus.

Mettre à jour le firmware

Si vous avez reçu une nouvelle version du microgiciel (firmware), vous pouvez l'installer. Pour ce faire, cliquez sur le bouton de commande Parcourir... et sélectionnez ensuite la nouvelle version du microgiciel sur votre ordinateur. Suivez alors les instructions à l'écran pour installer cette nouvelle version.

À noter que lors de la mise à jour du microgiciel de l'amplificateur WLAN, l'appareil est réinitialisé sur les réglages par défaut et les réglages précédemment effectués seront perdus.

Redémarrer l'appareil

Vous pouvez ici redémarrer l'amplificateur WLAN.

Pour ce faire, cliquez sur le bouton de commande Redémarrer. Validez la requête de sécurité qui s'affiche ensuite en cliquant sur OK pour redémarrer l'amplificateur WLAN, ou bien cliquez sur Annuler pour annuler l'opération.

État

Ici s'affichent directement la version de microgiciel utilisée, la durée d'utilisation depuis la dernière mise en marche et la date de création (Temps de génération) de la version installée du microgiciel de l'amplificateur WLAN. Cliquez sur le symbole « État » pour afficher des informations supplémentaires. Des informations détaillées sur le système WLAN et LAN s'affichent.

Consignes sur l'environnement et sur l'élimination

Les appareils portant ce symbole sont soumis à la directive européenne 2012/19/EU. Les appareils électriques ou électroniques usagés ne doivent en aucun cas être jetés aux ordures ménagères, mais déposés dans des centres de récupération prévus à cet effet. En procédant à la mise au rebut conforme de votre appareil usagé, vous contribuez à la protection de l'environnement et de votre santé. Pour plus d'informations sur la mise au rebut réglementaire des vieux appareils, contactez votre mairie, les autorités d'élimination des déchets ou le magasin où vous avez acheté cet appareil.

Éliminez aussi l'emballage dans le respect de l'environnement. Les cartons peuvent être déposés dans des conteneurs de collecte de papier ou dans les déchetteries collectives pour être recyclés. Les films et les éléments en plastique livrés doivent être déposés auprès votre centre de recyclage local afin d'être éliminés dans le respect de l'environnement.

Marquages de conformité

Cet appareil répond entièrement aux exigences essentielles et autres réglementations applicables de la directive 2006/95/EC relative aux appareils à basse tension, de la directive R&TTE 1999/5/EC relative à la conformité des équipements hertziens et des, équipements terminaux de télécommunications, de la directive ErP 2009/125/EC relative à l'écoconception de produits applicables aux produits liés à l'énergie, ainsi que de la directive RoHS 2011/65/EU relative à la limitation d'utilisation de substances dangereuses. Vous trouverez la déclaration de conformité correspondante à la fin de ce mode d'emploi.

Résolution des erreurs

Vous pourrez résoudre la plupart des problèmes à l'aide du tableau suivant. Si le problème persiste après avoir effectué ces manipulations, merci de contacter notre assistance téléphonique (voir page 155). N'effectuez aucune réparation vous-même !

La LED Power/WPS (2) ne s'allume pas.

• Vérifiez que l'interrupteur principal (10) est en position « ON ».
• La prise est défectueuse ou le fusible s'est déclenché. Vérifiez la prise avec un autre appareil.

Aucune connexion WLAN au routeur WLAN

• La distance avec le routeur WLAN est trop importante, réduisez-la.
• La fonction WLAN de votre routeur WLAN est désactivée, activez-la.

Aucune connexion LAN

- Vérifiez que le câble réseau est bien enfiché dans le port WAN/LAN (6) ou dans le port LAN (7) de l'amplificateur WLAN et dans le port LAN de votre terminal.

Échec de l'établissement de la connexion avec la touche WPS

• Réessayez d'établir la connexion avec la touche WPS.
• Réinitialisez l'amplificateur WLAN sur son état à la livraison. Appuyez pendant env. 10 secondes sur la touche Reset (5) à l'aide d'un objet pointu jusqu'à ce que la LED Power/WPS (2) s'éteigne. L'amplificateur WLAN redémarre. L'amplificateur WLAN requiert un certain temps pour redémarrer avant d'être opérationnel. Patientez environ 30 secondes avant d'utiliser l'amplificateur WLAN. Ensuite, réessayez d'établir la connexion avec la touche WPS.
• Éliminez les sources de perturbation entre l'amplificateur WLAN et le routeur WLAN.
• La distance entre l'amplificateur WLAN et le routeur WLAN est trop importante, réduisez-la.

Le menu de configuration de l'amplificateur WLAN ne s'affiche pas.

• L'adresse http://repeater.setup n'a pas été saisie correctement dans la ligne d'adresse du navigateur Internet. Vérifiez et corrigez l'adresse saisie.
• La configuration de l'amplificateur WLAN est incorrecte. Réinitialisez l'amplificateur WLAN sur son état à la livraison. Pour ce faire, appuyez pendant env. 10 secondes sur la touche Reset (5) à l'aide

d'un objet pointu jusqu'à ce que la LED Power/WPS (2) s'éteigne. L'amplificateur WLAN redémarre. L'amplificateur WLAN requiert un certain temps pour redémarrer avant d'être opérationnel. Patientez environ 30 secondes avant d'utiliser l'amplificateur WLAN.

Remarques sur la garantie et en cas d'intervention technique

Garantie de TARGA GmbH

La garantie accordée sur ce produit est de trois ans à partir de la date d'achat. Merci de conserver le ticket de caisse d'origine comme preuve d'achat. Avant de mettre votre produit en service, merci de lire la documentation jointe. Si un problème survient qui ne peut être résolu de cette manière, merci de vous adresser à notre assistance téléphonique. Pour toute demande, ayez la référence de l'article et si disponible, le numéro de série, à portée de main. S'il est impossible d'apporter une solution par téléphone, notre assistance téléphonique organisera une intervention technique en fonction de l'origine de la panne. Pendant la période de garantie, si un défaut matériel ou de fabrication est constaté, le produit sera soit réparé, soit remplacé, le choix restant à notre discrétion. La réparation ou le remplacement du produit ne prolonge pas d'autant la période de garantie. Les consommables comme les piles, les piles rechargeables et les ampoules sont exclus de la garantie.

Vos droits légaux à la garantie envers le vendeur ne sont ni affectés, ni limités par la présente garantie. Indépendamment de la garantie commerciale souscrite, le vendeur reste tenu des défauts de conformité du bien et des vices rédhibitoires dans les conditions prévues aux articles L211-4 et suivants du Code de la consommation et aux articles 1641 et suivants du Code Civil.

Service technique

Téléphone : 01 - 712 302 83

E-Mail : [e-mail]

Téléphone : 02 - 700 16 43

E-Mail : [e-mail]

Téléphone : 800 - 24 14 3

E-Mail : [e-mail]

Téléphone : 044 - 511 82 91

E-Mail : [e-mail]

IAN: 106969

Fabricant

TARGA GmbH

Coesterweg 45

59494 SOEST

GERMANY

Sommario
