Produkttyp	WLAN-Verstärker / Wi-Fi-Repeater
Marke	SilverCrest
Modell	SWV 300 C1
Abmessungen (L x H x T)	54 x 76 x 81 mm
Gewicht	88 g
Stromversorgung	100-240 V~, 50/60 Hz, 6 W max
WLAN-Standards	802.11 b / g / n
Frequenz	2,4 GHz
Maximale Übertragungsrate	300 Mbit/s
Betriebsmodi	Repeater, Client, Access Point (Router)
Vereinfachte Konfiguration	WPS (Taste)
Verschlüsselung	WPA, WPA2, WEP (128/64)
Anschlüsse	1 x WAN/LAN (RJ-45), 1 x LAN (RJ-45)
Betriebstemperatur	5 bis 35 °C
Betriebsfeuchtigkeit	85% max
Lagertemperatur	-20 bis 60 °C
Pflege	Trockenes, sauberes Tuch; nicht öffnen
Lieferumfang	WLAN-Verstärker, 2 Netzwerkkabel, Bedienungsanleitung
Garantie	3 Jahre

Häufig gestellte Fragen - SWV 300 C1 SILVERCREST

Wie konfiguriere ich den WLAN-Verstärker im Repeater-Modus mit WPS?

Stellen Sie den Verstärker 2-3 Meter vom Router entfernt auf, schließen Sie ihn an und schalten Sie ihn ein. Drücken Sie die WPS-Taste am Verstärker mindestens 6 Sekunden lang (die Power/WPS-LED blinkt), drücken Sie dann innerhalb von 2 Minuten die WPS-Taste am Router. Die Verbindung wird automatisch hergestellt.

Was tun, wenn die Power/WPS-LED nicht leuchtet?

Überprüfen Sie, ob der Hauptschalter auf ON steht. Testen Sie die Steckdose mit einem anderen Gerät. Wenn das Problem weiterhin besteht, kontaktieren Sie den Kundendienst.

Wie setze ich den Verstärker auf die Werkseinstellungen zurück?

Verwenden Sie einen spitzen Gegenstand (Büroklammer), um etwa 10 Sekunden lang auf die Reset-Taste (5) zu drücken, bis die Power/WPS-LED erlischt. Das Gerät startet neu und stellt die Standardeinstellungen wieder her.

Kann ich den Verstärker als Access Point verwenden, wenn mein Router kein WLAN hat?

Ja, im Access Point-Modus schließen Sie den Verstärker über das Netzwerkkabel an den Router an. Konfigurieren Sie ihn über die Weboberfläche (http://repeater.setup), um ein WLAN-Netzwerk zu erstellen.

Wie lautet das Standardkennwort für den Zugriff auf die Konfigurationsoberfläche?

Der Standardbenutzername und das Standardkennwort lauten beide admin. Sie können diese im Menü Verwaltung > Kennwort ändern.

Wie verbinde ich einen Fernseher ohne WLAN über den Verstärker mit dem Internet?

Verwenden Sie den Client-Modus: Stellen Sie den Schalter auf Client, konfigurieren Sie den Verstärker über WPS oder manuell, um eine Verbindung zum Router herzustellen. Verbinden Sie Ihren Fernseher mit einem Netzwerkkabel (LAN-Port) mit dem Verstärker.

Wie groß ist die maximale Reichweite des Verstärkers?

Die Reichweite hängt von der Umgebung ab (Wände, Störungen). Im Allgemeinen kann der Verstärker das Signal auf mehrere Dutzend Meter ausdehnen. Der ideale Standort ist auf halbem Weg zwischen Router und Geräten.

Können die LEDs deaktiviert werden?

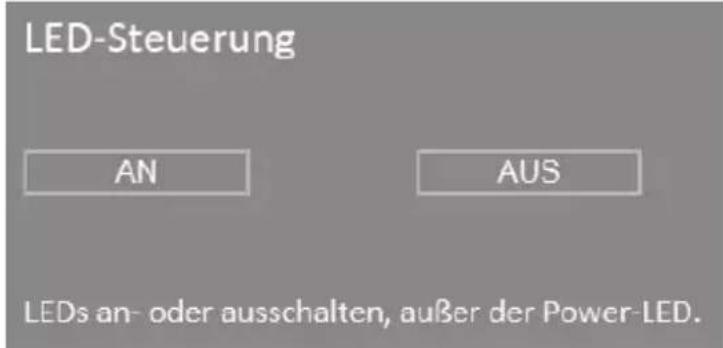

Ja, im Konfigurationsmenü unter Verwaltung > LED-Steuerung können Sie alle LEDs außer der Power/WPS-LED deaktivieren. Das Gerät startet nach der Änderung neu.

Wie aktualisiere ich die Firmware des Verstärkers?

Laden Sie die neue Firmware von der Website des Herstellers herunter. Melden Sie sich an der Weboberfläche an, gehen Sie zu Verwaltung > Firmware aktualisieren, wählen Sie die Datei aus und folgen Sie den Anweisungen. Achtung: Die Einstellungen werden zurückgesetzt.

Was tun, wenn die manuelle Konfiguration über http://repeater.setup nicht funktioniert?

Überprüfen Sie, ob der Computer mit dem Verstärker verbunden ist (per Kabel oder mit dem Netzwerk SWV 300 C1) und ob die Adresse korrekt eingegeben ist. Setzen Sie das Gerät gegebenenfalls zurück und versuchen Sie es erneut.

BEDIENUNGSANLEITUNG SWV 300 C1 SILVERCREST

WLAN-Verstärker SWV 300 C1

TARGA GMBH

Coesterweg 43 50/404 SOFFET

GERMANY

Stand der Informationen - Version des informations

Versiche delle informazioni - Last Information Update: 06 / 2015 - Ident.-No.: SWV 300 C1 062015-1

DE AT CH

Bedienungsanleitung und Serviceinformationen

FR CH

Bestimmungsgemäße Verwendung....6

Lieferumfang....7

Übersicht 8

LED-Anzeigen....9

Technische Daten 10

Sicherheitshinweise.... 11

Lagerung bei Nichtbenutzung 18

Urheberrecht 18

Vor der Inbetriebnahme....19

Inbetriebnahme....20

SilverCrest SWV 300 C1

Modus einstellen 20

Repeater Modus....21

WPS - Die einfachste Art der Konfiguration 23

Manuelle Konfiguration....25

Client Modus 31

WPS - Die einfachste Art der Konfiguration 33

Manuelle Konfiguration.... 35

Access Point Modus (Router Modus) 40

WPS - Verbindungsaufbau zum Access Point (Router-Modus) 48

Manueller Verbindungsaufbau zum Access Point 49

Konfigurationsmenü des WLAN-Verstärkers 50

Assistent....53

WLAN-Status 53

WiFi....55

Deutsch - 3

SilverCrest SWV 300 C1

Netzwerk 63

Verwaltung....65

Status....73

Umwelthinweise und Entsorgungsangaben....74

Konformitätsvermerke 75

Fehlerbehebung 75

Hinweise zu Garantie und Serviceabwicklung 77

Einleitung

Vielen Dank, dass Sie sich für ein Produkt von SilverCrest entschieden haben.

Der SilverCrest SWV 300 C1 WLAN-Verstärker, nachfolgend als WLAN-Verstärker bezeichnet, erhöht die Reichweite eines vorhandenen WLAN-Netzes. Die integrierte WPS-Funktion ermöglicht das komfortable Verbinden mit einem gesicherten WLAN-Netz.

Lesen Sie diese Bedienungsanleitung vor der ersten Inbetriebnahme aufmerksam durch, da diese wichtige Informationen zur Installation und Benutzung, sowie Lagerung und Entsorgung des WLAN-Verstärkers enthält.

Bestimmungsgemäße Verwendung

Dieser WLAN-Verstärker ist ein Gerät der Informationstechnologie. Er erhöht die Reichweite eines vorhandenen WLAN-Netzes. Der WLAN-Verstärker kann außerdem als Access Point verwendet werden, um zum Beispiel einen Router, welcher über kein eigenes WLAN verfügt, als „WLAN-Router“ zu verwenden. Darüber hinaus kann der WLAN-Verstärker als Client an Endgeräte mit LAN-Anschluss (z. B. Computer, Notebook oder TV-Gerät), welche über kein eigenes WLAN verfügen angeschlossen werden. Er darf nur zu privaten und nicht zu industriellen und kommerziellen Zwecken verwendet werden. Außerdem darf der WLAN-Verstärker nicht außerhalb von geschlossenen Räumen und in tropischen Klimaregionen genutzt werden. Dieses Gerät erfüllt alle in der Konformitätserklärung genannten Normen und Richtlinien. Bei einer nicht mit dem Hersteller abgestimmten Änderung des WLAN-Verstärkers ist die Einhaltung dieser Normen nicht mehr gewährleistet. Aus hieraus resultierenden Schäden oder Störungen ist jegliche Haftung seitens des Herstellers ausgeschlossen. Bitte beachten Sie die Landesvorschriften bzw. Gesetze des Einsatzlandes.

Lieferumfang

Überprüfen Sie den Lieferumfang auf Vollständigkeit. Fehlende Teile müssen umgehend beim Service reklamiert werden.

A

C Diese Bedienungsanleitung (Symbolbild)

Diesem WLAN-Verstärker ist ein separater Flyer zum Thema „GNU General Public License“ beigelegt. Dieser Flyer steht zusätzlich auf der Seite www.lidl-service.com zum Download bereit.

Übersicht

Diese Bedienungsanleitung ist mit einem ausklappbaren Umschlag versehen. Auf der Innenseite des Umschlags ist der WLAN-Verstärker mit einer Bezifferung abgebildet. Die Ziffern haben folgende Bedeutung:

1 Feldstärke-Anzeige
2 Power/WPS-LED
3 WAN/LAN-LED
4 LAN-LED
5 Reset
6 WAN/LAN-Buchse (Netzwerkanschluss, RJ-45)
7 LAN-Buchse (Netzwerkanschluss, RJ-45)
8 Modus-Wahlschalter
9 WPS-Taste
10 Hauptschalter

LED-Anzeigen

LED Zustand Bedeutung
Feldstärke-Anzeige (1)	leuchtet je mehr Balken leuchten, desto besser ist der Empfang(Im Access Point Modus leuchten alle Balken)
	blinkt	Kein Empfang
Power/WPS (2) blinkt WPS Verbindung wird aufgebaut bzw. WPS Signaleines anderen Gerätes wird erwartet
Aus Der WLAN-Verstärker ist ausgeschaltet
WAN/LAN (3) leuchtet Verbindung ist hergestellt
LAN (4) leuchtet Verbindung ist hergestellt

Technische Daten

Eingangsspannung	100-240 V~, 50/60 Hz
Leistungsaufnahme max. 6 W
WLAN-Standards 802.11 b, 802.11 g, 802.11 n
Frequenzband 2,4 GHz
Datenübertragungsrate Bis zu 300 Mbit/s
Verschlüsselung WPA, WPA2, WEP (128/64) *
Abmessungen (B x H x T) ca. 54 x 76 x 81 mm
Gewicht ca. 88 g
Betriebstemperatur, Luftfeuchte 5 bis 35 °C; max. 85 % rel. Feuchte
Lagertemperatur, Luftfeuchte -20 bis 60 °C; max. 90 % rel. Feuchte

* WEP (128/64) Verschlüsselung nur bei 802.11 b/g.

Änderungen der technischen Daten sowie des Designs können ohne Ankündigung erfolgen.

Sicherheitshinweise

Vor der ersten Verwendung des Gerätes lesen Sie die folgenden Anweisungen genau durch, selbst wenn Ihnen der Umgang mit elektronischen Geräten vertraut ist. Bewahren Sie diese Bedienungsanleitung sorgfältig als zukünftige Referenz auf. Wenn Sie den WLAN-Verstärker weitergeben, händigen Sie unbedingt auch diese Bedienungsanleitung mit aus, sie ist Bestandteil des Gerätes.

GEFAHR! Dieses Symbol in Verbindung mit dem Hinweis „Gefahr“ kennzeichnet eine drohende gefährliche Situation, die, wenn Sie nicht verhindert wird, zu schweren Verletzungen oder sogar zum Tod führen kann.

WARNUNG! Dieses Symbol in Verbindung mit dem Hinweis „Warnung“ kennzeichnet wichtige Hinweise für den sicheren Betrieb des Gerätes und zum Schutz des Anwenders.

Dieses Symbol kennzeichnet weitere informative Hinweise zum Thema.

Betriebsumgebung

Der WLAN-Verstärker ist nicht für den Betrieb in Räumen mit hoher Temperatur oder Luftfeuchtigkeit (z.B. Badezimmer) oder übermäßigem Staubaufkommen ausgelegt. Betriebstemperatur und Betriebsluftfeuchtigkeit: 5 °C bis 35 °C, max. 85 % rel. Feuchte.

Bitte platzieren Sie den WLAN-Verstärker immer mit einem Mindestabstand von 20 cm vom Körper, um Belastung durch Funkstrahlung zu vermeiden.

GEFAHR! Achten Sie darauf, dass

• keine direkten Wärmequellen (z.B. Heizungen) auf das Gerät wirken
• kein direktes Sonnenlicht oder starkes Kunstlicht auf das Gerät trifft
• das Gerät nicht in unmittelbarer Nähe von Magnetfeldern (z.B. Lautsprechern) steht
• keine offenen Brandquellen (z.B. brennende Kerzen) auf oder neben dem Gerät stehen
• keine Fremdkörper eindringen
• der Kontakt mit Spritz- und Tropfwasser und aggressiven Flüssigkeiten vermieden wird und das Gerät nicht in der Nähe von Wasser betrieben wird, insbesondere darf das Gerät niemals untergetaucht

werden (Stellen Sie keine mit Flüssigkeiten gefüllten Gegenstände, z.B. Vasen oder Getränke auf oder neben das Gerät.)

• das Gerät keinen starken Temperaturschwankungen ausgesetzt wird, da sonst Luftfeuchtigkeit kondensieren und zu elektrischen Kurzschlüssen führen kann. Wurde das Gerät jedoch starken Temperaturschwankungen ausgesetzt, warten Sie (ca. 2 Stunden) mit der Inbetriebnahme, bis das Gerät die Umgebungstemperatur angenommen hat
• das Gerät keinen übermäßigen Erschütterungen und Vibrationen ausgesetzt wird
• das Gerät niemals mit nassen Händen angefasst wird, es besteht Stromschlaggefahr
• die Gehäuseöffnungen der Belüftung des WLAN-Verstärkers dienen und keinesfalls abgedeckt oder verschlossen werden dürfen, es besteht Brandgefahr

Bei Nichtbeachtung der zuvor genannten Hinweise, besteht Gefahr für Ihre Gesundheit oder das Gerät könnte beschädigt werden.

GEFAHR! Betriebssicherheit

- Stecken Sie den WLAN-Verstärker ausschließlich in eine frei zugängliche Steckdose, damit er bei Gefahr (Rauchentwicklung, Brandgeruch) schnell vom Netz getrennt werden kann. Die Steckdose muss auch während des Betriebs immer leicht erreichbar bleiben.

• Der Hauptschalter (10) des Gerätes trennt das Gerät nicht vollständig vom Stromnetz. Auch wenn das Gerät nicht verwendet wird, verbraucht es minimal Strom. Trennen Sie den WLAN-Verstärker vor einem längeren Nichtgebrauch, beispielsweise während des Urlaubs, vom Stromnetz. Sie minimieren damit auch das Risiko eines Feuers oder Schwelbrands, das immer besteht, wenn ein elektrisches Gerät am Stromnetz angeschlossen ist. Um den WLAN-Verstärker vollständig vom Stromnetz zu trennen, muss dieser aus der Steckdose gezogen werden.
• Trennen Sie den WLAN-Verstärker auch vor einem Sturm oder Gewitter mit Blitzschlaggefahr vom Stromnetz, da der WLAN-Verstärker bei Blitzeinschlag durch Überspannung zerstört werden kann.
• Verwenden Sie keine Adapterstecker oder Verlängerungskabel, die beschädigt sind oder nicht den geltenden Sicherheitsnormen entsprechen.

GEFAHR! Kinder und Personen mit Einschränkungen

Elektrische Geräte gehören nicht in Kinderhände. Auch Personen mit körperlichen, geistigen oder sensorischen Einschränkungen sollten elektrische Geräte nur im Rahmen ihrer Möglichkeiten verwenden. Lassen Sie Kinder und Personen mit Einschränkungen niemals unbeaufsichtigt elektrische Geräte benutzen. Es sei denn, sie wurden entsprechend eingewiesen oder werden durch eine für Ihre Sicherheit

zuständige Person beaufsichtigt. Kinder sollten grundsätzlich beaufsichtigt werden, damit sichergestellt werden kann, dass sie mit diesem Gerät nicht spielen. Kleinteile können bei Verschlucken lebensgefährlich sein. Halten Sie auch die Verpackungsfolien fern.

GEFAHR! Es besteht Erstickungsgefahr.

GEFAHR! Funkschnittstelle

Verwenden Sie das Gerät nicht, wenn Sie sich in einem Flugzeug, in einem Krankenhaus, einem Operationssaal oder in der Nähe eines medizinischen Elektroniksystems befinden. Die übertragenen Funkwellen können empfindliche Geräte in ihrer Funktion beeinträchtigen. Halten Sie das Gerät mindestens 20cm von einem Herzschrittmacher bzw. einem implantierten Defibrillator fern, da sonst die ordnungsgemäßen Funktionen des Herzschrittmachers bzw. des implantierten Defibrillators durch Funkwellen beeinträchtigt werden können. Die übertragenen Funkwellen können Störgeräusche in Hörgeräten verursachen. Bringen Sie das Gerät nicht mit eingeschalteter Funkkomponente in die Nähe entflammbarer Gase oder in eine explosionsgefährdete Umgebung (z.B. Lackiererei), da die übertragenen Funkwellen eine Explosion oder ein Feuer auslösen können. Die Reichweite der

Deutsch - 15

Funkwellen ist abhängig von Umwelt- und Umgebungsbedingungen. Bei Datenverkehr über eine drahtlose Verbindung ist es auch unberechtigten Dritten möglich, Daten zu empfangen. Die Targa GmbH ist nicht für Funk- oder Fernsehstörungen verantwortlich, die durch unerlaubte Änderungen an diesem Gerät verursacht wurden. Targa übernimmt ferner keine Verantwortung für den Ersatz bzw. den Austausch von Anschlussleitungen und Geräten, die nicht von der Targa GmbH angegeben wurden. Für die Behebung von Störungen, die durch eine derartige unerlaubte Änderung hervorgerufen wurden, und für den Ersatz bzw. den Austausch der Geräte ist allein der Benutzer verantwortlich.

WARNUNG! Kabel

Fassen Sie alle Kabel immer am Stecker und ziehen Sie nicht am Kabel selbst. Stellen Sie weder Möbelstücke oder andere schweren Gegenstände auf Kabel und achten Sie darauf, dass diese nicht geknickt werden, insbesondere am Stecker und an den Anschlussbuchsen. Machen Sie niemals einen Knoten in ein Kabel, und binden Sie es nicht mit anderen Kabeln zusammen. Alle Kabel sollten so gelegt werden, dass niemand darauf tritt oder behindert wird.

WARNUNG! Wartung / Reinigung

Reparaturarbeiten sind erforderlich, wenn das Gerät beschädigt wurde, z.B. wenn das Gerätegehäuse beschädigt wurde, Flüssigkeit oder Gegenstände ins Innere des Gerätes gelangt sind oder wenn es Regen oder Feuchtigkeit ausgesetzt wurde. Reparaturarbeiten sind auch erforderlich, wenn es nicht einwandfrei funktioniert oder heruntergefallen ist. Wenn Rauchentwicklung, ungewöhnliche Geräusche oder Gerüche festgestellt werden, muss das Gerät sofort abgeschaltet und aus der Steckdose gezogen werden. In diesen Fällen darf das Gerät nicht weiter verwendet werden, bevor eine Überprüfung durch einen Fachmann durchgeführt wurde. Lassen Sie alle Reparaturarbeiten nur von qualifiziertem Fachpersonal durchführen. Öffnen Sie niemals das Gehäuse des Gerätes. Reinigen Sie das Gerät nur mit einem sauberen, trockenen Tuch, niemals mit aggressiven Flüssigkeiten. Versuchen Sie nicht, das Gehäuse des Gerätes zu öffnen. Dabei würde Ihr Garantieanspruch verfallen.

Lagerung bei Nichtbenutzung

Wenn Sie das Gerät für einen längeren Zeitraum nicht einsetzen möchten, trennen Sie den WLAN-Verstärker vom Stromnetz. Achten Sie außerdem darauf, dass die Lagertemperatur im Bereich zwischen -20 °C und 60 °C bleibt. Die Luftfeuchtigkeit darf 90% rel. Feuchte nicht überschreiten.

Hinweis: Die Temperaturbereiche und rel. Luftfeuchte für Lagerung und Betrieb unterscheiden sich deutlich, beachten Sie daher die Angaben im Absatz „Betriebsumgebung“.

Urheberrecht

Alle Inhalte dieser Bedienungsanleitung unterliegen dem Urheberrecht und werden dem Leser ausschließlich als Informationsquelle bereitgestellt.

Jegliches Kopieren oder Vervielfältigen von Daten und Informationen ist ohne ausdrückliche und schriftliche Genehmigung durch den Autor verboten. Dies betrifft auch die gewerbliche Nutzung der Inhalte und Daten.

Text und Abbildungen entsprechen dem technischen Stand bei Drucklegung.

Vor der Inbetriebnahme

Entnehmen Sie den WLAN-Verstärker und das Zubehör aus der Verpackung und entfernen Sie alle Verpackungsmaterialien vollständig.

Prüfen Sie den WLAN-Verstärker auf Beschädigungen. Bei Beschädigungen darf der WLAN-Verstärker nicht in Betrieb genommen werden.

Der WLAN-Verstärker erweitert Ihr WLAN im Heimnetz. Der WLAN-Verstärker unterstützt die drei folgenden Modi:

Repeater

Die Reichweite Ihres Funknetzwerkes (WLAN) wird vergrößert. So können WLAN-Geräte, welche sich außerhalb der Reichweite Ihres drahtlosen Funknetzes befinden, über den WLAN-Verstärker in das Funknetz eingebunden werden.

Client

Sie können ein Endgerät mit LAN-Anschluss (z. B. Computer, Notebook oder TV-Gerät), welches über kein eigenes WLAN verfügt über das LAN-Kabel (Netzwerkkabel) mit dem WLAN-Verstärker verbinden. Der WLAN-Verstärker kann nun Ihr Endgerät drahtlos mit einem vorhandenen WLAN-Router verbinden.

Eine Kompatibilität mit allen Geräten kann nicht gewährleistet werden, bitte beachten Sie die Dokumentation Ihres Gerätes.

Access Point

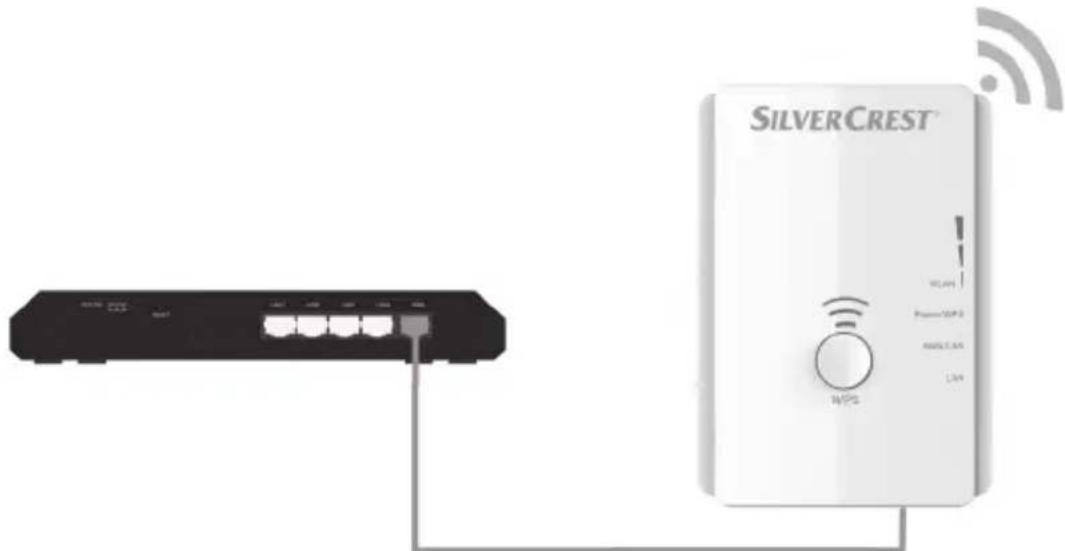

Dieser Modus kann zum Beispiel dazu verwendet werden, einen Router, welcher über kein eigenes WLAN verfügt, als „WLAN-Router“ zur Verfügung zu stellen. Der Router muss dazu über das LAN-Kabel (Netzwerkkabel, siehe Lieferumfang) mit dem WLAN-Verstärker verbunden werden.

WARNUNG! Verwenden Sie ausschließlich das mitgelieferte Netzwerkkabel!

Inbetriebnahme

Modus einstellen

Wählen Sie den gewünschten Modus mit dem Modus-Wahlschalter (8) aus. Schieben Sie dazu den Modus-Wahlschalter (8) auf die gewünschte Stellung (Access Point, Repeater oder Client).

Repeater Modus

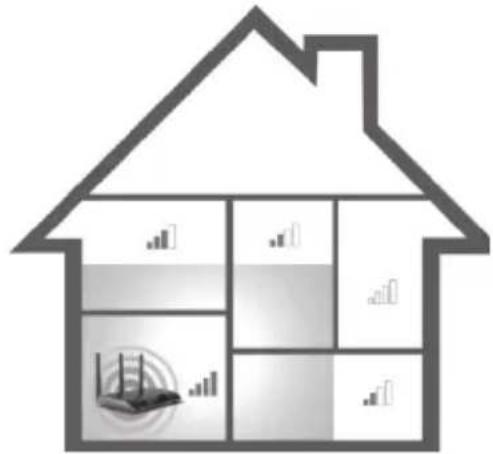

Der Repeater Modus dient zur Ausweitung der Reichweite Ihres drahtlosen Funknetzes. WLAN-Geräte, welche sich außerhalb der Reichweite Ihres drahtlosen Funknetzes befinden, können über den WLAN-Verstärker in das Funknetz eingebunden werden.

Reichweite ohne WLAN-Verstärker Reichweite mit WLAN-Verstärker

Der Modus-Wahlschalter (8) muss für den Repeater Modus auf der Stellung „Repeater“ stehen.

Bei der ersten Inbetriebnahme sollte der WLAN-Verstärker in der Nähe (ca. 2 bis 3 Meter) des WLAN-Routers platziert werden.

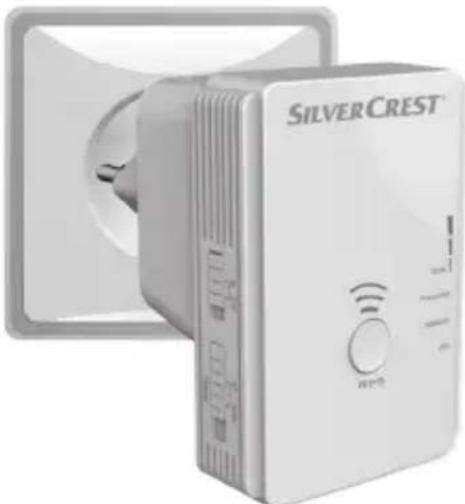

Stecken Sie den WLAN-Verstärker in eine immer leicht zugängliche Steckdose.

Schalten Sie nun den WLAN-Verstärker ein, indem Sie den Hauptschalter (10) auf die Stellung „ON“ schalten. Der WLAN-Verstärker benötigt nach dem Einschalten eine gewisse Zeit (Bootzeit), bis er betriebsbereit ist. Warten Sie nach dem Einschalten ca. 30 Sekunden, bis Sie den WLAN-Verstärker verwenden.

Sie haben zwei verschiedene Möglichkeiten, um den WLAN-Verstärker zu konfigurieren. Wenn Ihr WLAN-Router WPS unterstützt, können Sie diese komfortable Funktion für eine einfache Einrichtung verwenden. Möchten Sie einen WLAN-Router ohne WPS-Funktion verwenden, müssen Sie den WLAN-Verstärker per Netzwerkkabel oder WLAN mit Ihrem Computer verbinden und konfigurieren.

WPS - Die einfachste Art der Konfiguration

Dies ist die einfachste Art, den WLAN-Verstärker zu konfigurieren. Stellen Sie zuerst sicher, ob die WPS-Funktion von Ihrem WLAN-Router unterstützt wird. Beachten Sie dazu die Dokumentation Ihres WLAN-Routers.

1. Drücken Sie die WPS-Taste (9) am WLAN-Verstärker mindestens 6 Sekunden. Die Power/WPS-LED (2) blinkt jetzt für ca. 2 Minuten.

1. Innerhalb dieser 2 Minuten drücken Sie bitte die Verbindungstaste (WPS) an Ihrem WLAN-Router. Beachten Sie dazu die Dokumentation Ihres WLAN-Routers.

(Symbolbild, Verbindungstaste (WPS) kann je nach Routermodell abweichend angeordnet und bezeichnet sein)

Der WLAN-Verstärker verbindet sich nun automatisch mit Ihrem WLAN-Router und übernimmt die kompletten Einstellungen. Sobald die Verbindung erfolgreich aufgebaut wurde, zeigt die Feldstärke-Anzeige (1) die Signalstärke an. Sie können den WLAN-Verstärker nun verwenden. Der WLAN-Verstärker ist jetzt unter der SSID (WLAN-Name) und dem Netzwerkschlüssel Ihres WLAN-Routers erreichbar.

Nun können Sie den WLAN-Verstärker dort verwenden, wo das WLAN-Signal verstärkt werden soll. Der optimale Standort für den WLAN-Verstärker liegt genau in der Mitte zwischen Ihrem WLAN-Router und den WLAN-Geräten, die über den WLAN-Verstärker in das Funknetz eingebunden werden sollen. Testen Sie andere Standorte, wenn dort der WLAN-Verstärker nicht betrieben werden kann. Verwenden Sie den WLAN-Verstärker nur in einer leicht zugänglichen Steckdose.

Es ist möglich, mehrere WLAN-Verstärker zu konfigurieren. Die Konfiguration ist nacheinander vorzunehmen.

Wenn Ihr WLAN-Router kein WPS unterstützt oder die Verbindung aus anderen Gründen nicht zustande kommt, müssen Sie den WLAN-Verstärker manuell konfigurieren.

Manuelle Konfiguration

Sie haben zwei verschiedene Möglichkeiten, um den WLAN-Verstärker zu konfigurieren.

Sollten Sie an Ihrem Computer nicht die Netzwerkstandardeinstellungen verwenden und manuell eine IP-Adresse eingestellt haben, müssen Sie die Netzwerkeinstellungen wieder auf IP-Adresse automatisch beziehen umstellen. Beachten Sie dazu die Dokumentation Ihres Computers.

1. Sie können den WLAN-Verstärker über das Netzwerkkabel konfigurieren. Wenn Sie den WLAN-Verstärker über das Netzwerkkabel konfigurieren möchten, müssen Sie den WLAN-Verstärker mit Ihrem Computer verbinden. Verwenden Sie dazu das beiliegende Netzwerkkabel. Stecken Sie ein Ende des Netzwerkkabels in die WAN/LAN-Buchse (6) oder in die LAN-Buchse (7) des WLAN-Verstärkers und das andere Ende in die LAN-Buchse Ihres Computers.

2. Alternativ können Sie die Konfiguration kabellos über WLAN vornehmen. Starten Sie dazu an Ihrem Computer die Suche nach verfügbaren Drahtlosnetzwerken. In der Liste der verfügbaren Drahtlosnetzwerke wird Ihnen das Netzwerk SWV 300 C1 angezeigt. Wählen Sie nun das Netzwerk SWV 300 C1 aus und klicken Sie auf die Schaltfläche Verbinden, um sich drahtlos mit dem WLAN-Verstärker zu verbinden. Nachdem die Schaltfläche Verbinden gedrückt wurde, muss ggf. noch die Option Verbinden ohne das Netzwerk zu konfigurieren angeklickt werden.

Öffnen Sie nun auf Ihrem Computer den Internet-Browser. Geben Sie in der Adresszeile des Internet-Browsers http://repeater.setup ein und bestätigen Sie die Eingabe mit der Enter-Taste.

Es öffnet sich das Anmeldefenster des WLAN-Verstärkers. Wählen Sie die gewünschte Sprache (Language) aus und geben Sie als Benutzername und Kennwort admin ein. Klicken Sie anschließend auf die Schaltfläche Senden. Es öffnet sich nun das Konfigurationsmenü des WLAN-Verstärkers.

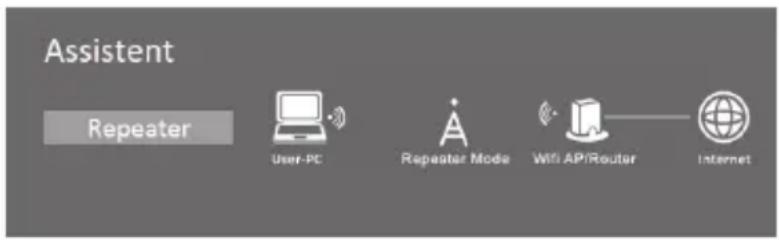

Führen Sie die Konfiguration mit Hilfe des Assistenten durch. Klicken Sie dazu im Feld Assistent auf die Schaltfläche Repeater.

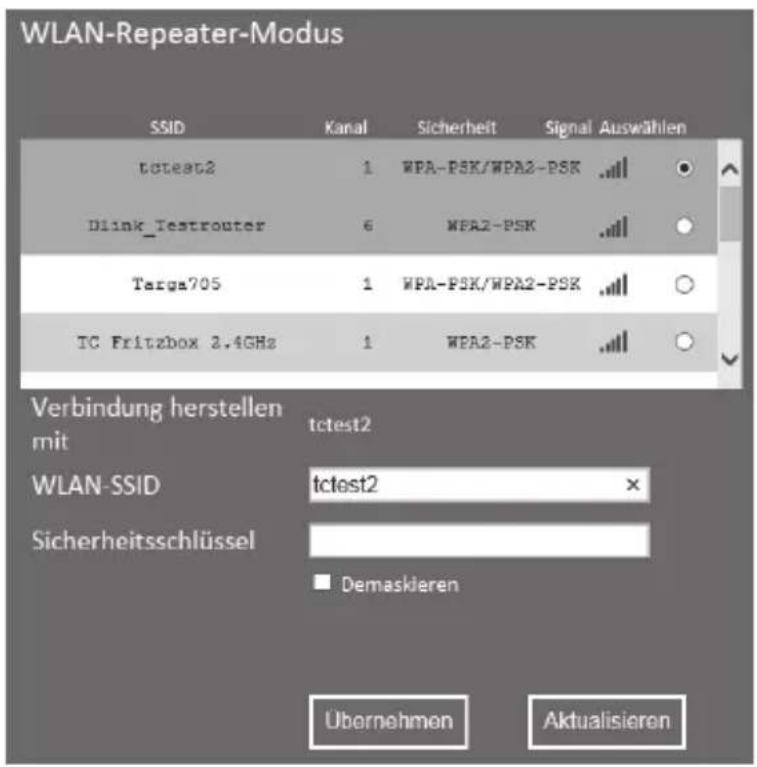

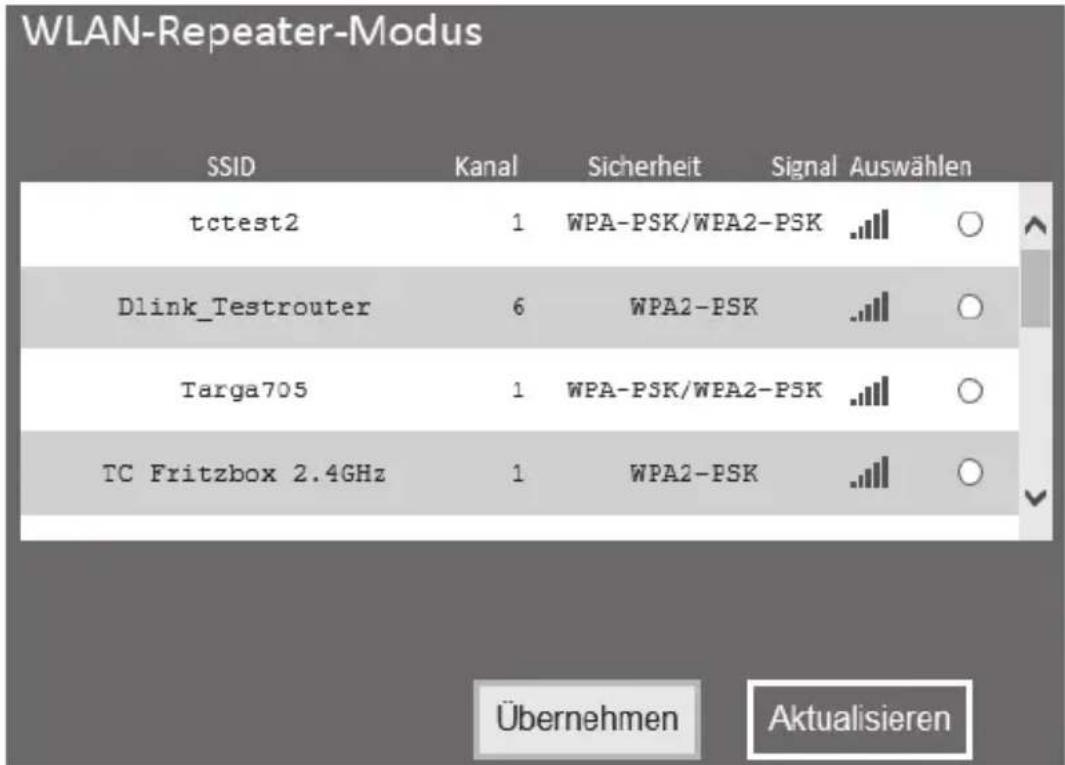

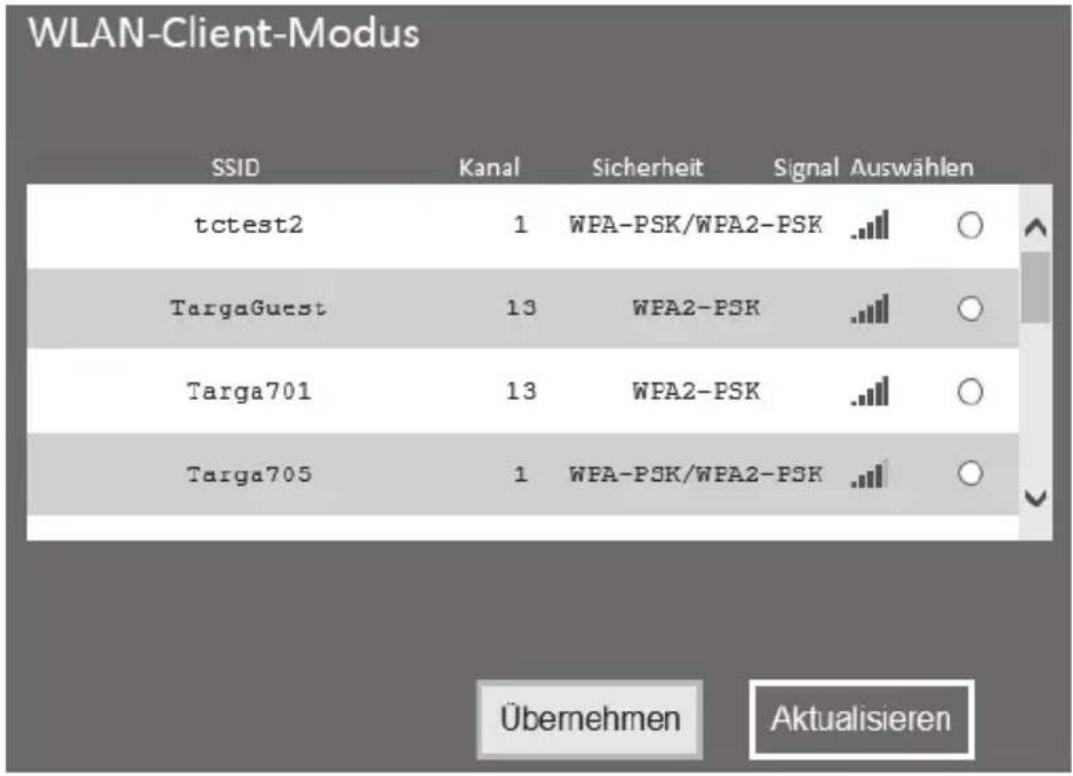

Wählen Sie nun aus der Liste ein WLAN-Netz aus, dessen Reichweite Sie erweitern möchten, indem Sie im Feld „Auswählen“ das entsprechende Netz markieren.

Nachdem Sie ein WLAN-Netz ausgewählt haben, können Sie nun bei WLAN-SSID eine beliebige SSID für den WLAN-Verstärker angeben. Geben Sie bei Sicherheitsschlüssel den Netzwerkschlüssel Ihres WLAN-Routers ein. Setzen Sie einen Haken bei Demaskieren, um sich den eingetragenen Sicherheitsschlüssel anzeigen zu lassen. Klicken Sie nach vollständiger Eingabe auf die Schaltfläche Übernehmen.

28 - Deutsch

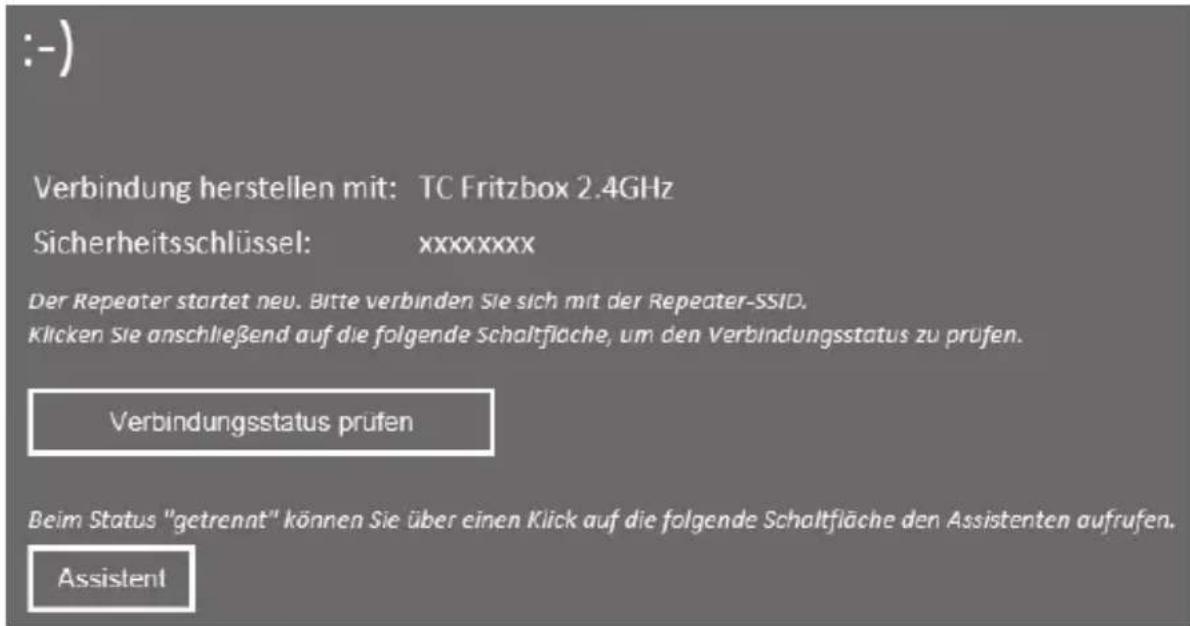

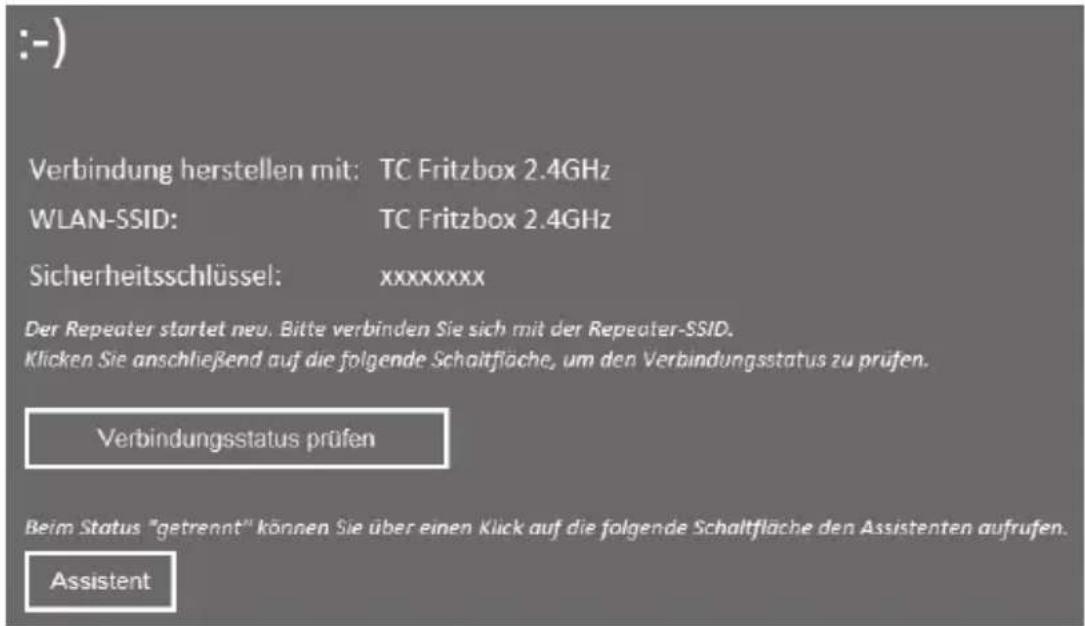

Der WLAN-Verstärker führt nun einen Neustart durch. Warten Sie ca. 30 Sekunden bevor Sie ggf. weitere Eingaben vornehmen.

Nachdem der Neustart durchgeführt wurde, ist der WLAN-Verstärker unter der von Ihnen angegebenen SSID und dem Netzwerkschlüssel Ihres WLAN-Routers erreichbar.

Möchten Sie zurück ins Konfigurationsmenü, können Sie auf WIFI Repeater in der Titelleiste klicken oder in der Adresszeile des Internet-Browsers repeater.setup eingeben. Beachten Sie, dass hierzu

eine Verbindung mit dem WLAN-Verstärker hergestellt sein muss. Verbinden Sie dazu ggf. den WLAN-Verstärker per Netzwerkkabel mit Ihrem Computer.

Sobald die Verbindung erfolgreich aufgebaut wurde, zeigt die Feldstärke-Anzeige (1) die Signalstärke an. Sie können den WLAN-Verstärker nun verwenden. Der WLAN-Verstärker ist jetzt unter der von Ihnen zuvor festgelegten SSID (WLAN-Name) und dem Netzwerkschlüssel Ihres WLAN-Routers erreichbar.

Nun können Sie den WLAN-Verstärker dort verwenden, wo das WLAN-Signal verstärkt werden soll. Der optimale Standort für den WLAN-Verstärker liegt genau in der Mitte zwischen Ihrem WLAN-Router und den WLAN-Geräten, die über den WLAN-Verstärker in das Funknetz eingebunden werden sollen. Testen Sie andere Standorte, wenn dort der WLAN-Verstärker nicht betrieben werden kann. Verwenden Sie den WLAN-Verstärker nur in einer leicht zugänglichen Steckdose.

Möchten Sie das Konfigurationsmenü öffnen, muss sichergestellt werden, dass eine gültige Verbindung zum WLAN-Verstärker besteht. Verbinden Sie dazu ggf. den WLAN-Verstärker per Netzwerkkabel mit Ihrem Computer.

Client Modus

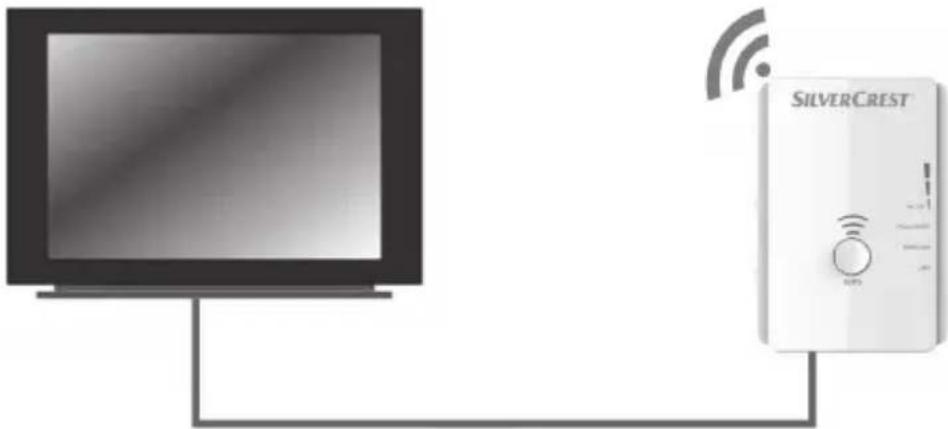

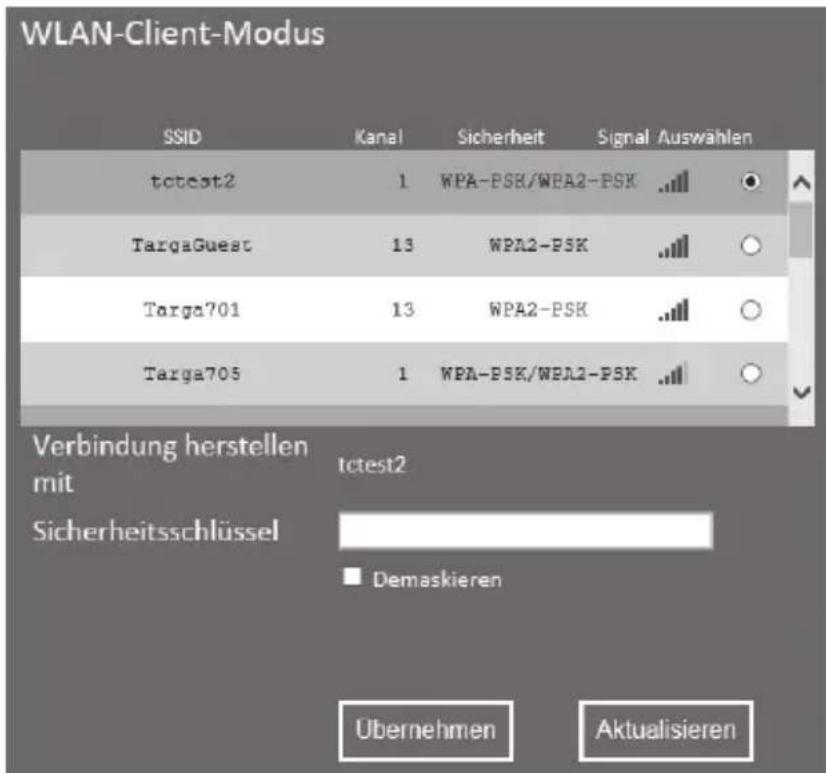

Der Client Modus ermöglicht es Endgeräte mit LAN-Anschluss (z. B. Computer, Notebook oder TV-Gerät), welche über kein eigenes WLAN verfügen, drahtlos mit einem vorhandenen WLAN-Router zu verbinden.

Anwendungsbeispiel:

Der Modus-Wahlschalter (8) muss für den Client Modus auf die Stellung „Client“ stehen.

Bei der ersten Inbetriebnahme sollte der WLAN-Verstärker in der Nähe (ca. 2 bis 3 Meter) des WLAN-Routers platziert werden.

Stecken Sie den WLAN-Verstärker in eine immer leicht zugängliche Steckdose.

Schalten Sie nun den WLAN-Verstärker ein, indem Sie den Hauptschalter (10) auf die Stellung „ON“ schalten. Der WLAN-Verstärker benötigt nach dem Einschalten eine gewisse Zeit (Bootzeit), bis er betriebsbereit ist. Warten Sie nach dem Einschalten ca. 30 Sekunden, bis Sie den WLAN-Verstärker verwenden.

Sie haben zwei verschiedene Möglichkeiten, um den WLAN-Verstärker zu konfigurieren. Wenn Ihr WLAN-Router WPS unterstützt, können Sie diese komfortable Funktion für eine einfache Einrichtung verwenden. Möchten Sie einen WLAN-Router ohne WPS-Funktion verwenden, müssen Sie den WLAN-Verstärker per Netzwerkkabel mit Ihrem Computer verbinden und konfigurieren.

WPS - Die einfachste Art der Konfiguration

Dies ist die einfachste Art, den WLAN-Verstärker zu konfigurieren. Stellen Sie zuerst sicher, ob die WPS-Funktion von Ihrem WLAN-Router unterstützt wird. Beachten Sie dazu die Dokumentation Ihres WLAN-Routers.

1. Drücken Sie die WPS-Taste (9) am WLAN-Verstärker mindestens 6 Sekunden. Die Power/WPS-LED (2) blinkt jetzt für ca. 2 Minuten.

1. Innerhalb dieser 2 Minuten drücken Sie bitte die Verbindungstaste (WPS) an Ihrem WLAN-Router. Beachten Sie dazu die Dokumentation Ihres WLAN-Routers.

(Symbolbild, Verbindungstaste (WPS) kann je nach Routermodell abweichend angeordnet und bezeichnet sein)

Der WLAN-Verstärker verbindet sich nun automatisch mit Ihrem WLAN-Router und übernimmt die kompletten Einstellungen. Sobald die Verbindung erfolgreich aufgebaut wurde, zeigt die Feldstärke-Anzeige (1) die Signalstärke an. Nun können Sie den WLAN-Verstärker dort verwenden, wo Ihr Endgerät drahtlos mit Ihrem WLAN-Router verbunden werden soll.

Verbinden Sie den WLAN-Verstärker mit Ihrem Endgerät. Verwenden Sie dazu das beiliegende Netzwerkkabel. Stecken Sie ein Ende des Netzwerkkabels in die WAN/LAN-Buchse (6) oder in die LAN-Buchse (7) des WLAN-Verstärkers und das andere Ende in die LAN-Buchse Ihres Endgerätes. Verwenden Sie den WLAN-Verstärker nur in einer leicht zugänglichen Steckdose.

Wenn Ihr WLAN-Router kein WPS unterstützt oder die Verbindung aus anderen Gründen nicht zustande kommt, müssen Sie den WLAN-Verstärker manuell konfigurieren.

Manuelle Konfiguration

Sollten Sie an Ihrem Computer nicht die Netzwerkstandardeinstellungen verwenden und manuell eine IP-Adresse eingestellt haben, müssen Sie die Netzwerkeinstellungen wieder auf IP-Adresse automatisch beziehen umstellen. Beachten Sie dazu die Dokumentation Ihres Computers.

Sie müssen den WLAN-Verstärker über das Netzwerkkabel konfigurieren. Dazu müssen Sie den WLAN-Verstärker mit Ihrem Computer verbinden. Verwenden Sie das beiliegende Netzwerkkabel. Stecken Sie ein Ende des Netzwerkkabels in die WAN/LAN-Buchse (6) oder in die LAN-Buchse (7) des WLAN-Verstärkers und das andere Ende in die LAN-Buchse Ihres Computers.

Öffnen Sie nun auf Ihrem Computer den Internet-Browser. Geben Sie in der Adresszeile des Internet-Browsers http://repeater.setup ein und bestätigen Sie die Eingabe mit der Enter-Taste.

Es öffnet sich das Anmeldefenster des WLAN-Verstärkers. Wählen Sie die gewünschte Sprache (Language) aus und geben Sie als Benutzername und Kennwort admin ein. Klicken Sie anschließend auf die Schaltfläche Senden. Es öffnet sich nun das Konfigurationsmenü des WLAN-Verstärkers.

SilverCrest SWV 300 C1

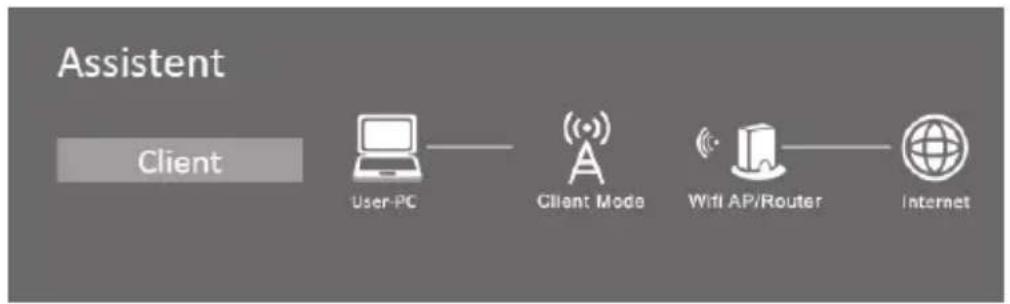

Führen Sie die Konfiguration mit Hilfe des Assistenten durch. Klicken Sie dazu im Feld Assistent auf die Schaltfläche Client.

Wählen Sie nun aus der Liste ein WLAN-Netz aus, mit dem Sie den WLAN-Verstärker verbinden möchten, indem Sie im Feld „Auswählen“ das entsprechende Netz markieren.

SilverCrest SWV 300 C1

Nachdem Sie ein WLAN-Netz ausgewählt haben, müssen Sie nun bei Sicherheitsschlüssel den Netzwerkschlüssel Ihres WLAN-Routers eingeben. Setzen Sie einen Haken bei Demaskieren, um sich den eingetragenen Sicherheitsschlüssel anzeigen zu lassen.

Klicken Sie nach vollständiger Eingabe auf die Schaltfläche Übernehmen.

38 - Deutsch

Der WLAN-Verstärker führt nun einen Neustart durch. Warten Sie ca. 30 Sekunden bevor Sie ggf. weitere Eingaben vornehmen.

Nachdem der Neustart durchgeführt wurde, können Sie den WLAN-Verstärker über das Netzwerkkabel mit Ihrem Endgerät (z. B. Computer, Notebook oder TV-Gerät) verbinden. Verwenden Sie dazu das beiliegende Netzwerkkabel. Stecken Sie ein Ende des Netzwerkkabels in die WAN/LAN-Buchse (6) oder in die LAN-Buchse (7) des WLAN-Verstärkers und das andere Ende in die LAN-Buchse Ihres Endgerätes. Verwenden Sie den WLAN-Verstärker nur in einer leicht zugänglichen Steckdose.

Access Point Modus (Router Modus)

Verwenden Sie den Access Point Modus, um einen „drahtlosen Zugangspunkt“ zu erhalten. In diesem Modus können sich dann WLAN Endgeräte mit dem WLAN-Verstärker verbinden. Weiterhin können Sie mit diesem Modus zum Beispiel einen nicht WLAN-fähigen Router WLAN-fähig machen.

Anwendungsbeispiel:

Der Modus-Wahlschalter (8) muss für den Access Point Modus auf der Stellung „Access Point“ stehen.

Stecken Sie den WLAN-Verstärker in eine immer leicht zugängliche Steckdose.

Schalten Sie nun den WLAN-Verstärker ein, indem Sie den Hauptschalter (10) auf die Stellung „ON“ schalten. Der WLAN-Verstärker benötigt nach dem Einschalten eine gewisse Zeit (Bootzeit), bis er betriebsbereit ist. Warten Sie nach dem Einschalten ca. 30 Sekunden, bis Sie den WLAN-Verstärker verwenden.

Sie haben zwei verschiedene Möglichkeiten, um den WLAN-Verstärker zu konfigurieren.

Sollten Sie an Ihrem Computer nicht die Netzwerkstandardeinstellungen verwenden und manuell eine IP-Adresse eingestellt haben, müssen Sie die Netzwerkeinstellungen wieder auf IP-Adresse automatisch beziehen umstellen. Beachten Sie dazu die Dokumentation Ihres Computers.

1. Sie können den WLAN-Verstärker über das Netzwerkkabel konfigurieren. Wenn Sie den WLAN-Verstärker über das Netzwerkkabel konfigurieren möchten, müssen Sie den WLAN-Verstärker mit Ihrem Computer verbinden. Verwenden Sie dazu das beiliegende Netzwerkkabel. Stecken Sie ein Ende des Netzwerkkabels in die WAN/LAN-Buchse (6) oder in die LAN-Buchse (7) des WLAN-Verstärkers und das andere Ende in die LAN-Buchse Ihres Computers.
2. Alternativ können Sie die Konfiguration kabellos über WLAN vornehmen. Starten Sie dazu an Ihrem Computer die Suche nach verfügbaren Drahtlosnetzwerken. In der Liste der verfügbaren Drahtlosnetzwerke wird Ihnen das Netzwerk SWV 300 C1 angezeigt. Wählen Sie nun das Netzwerk SWV 300 C1 aus und klicken Sie auf die Schaltfläche Verbinden, um sich drahtlos mit dem WLAN-Verstärker zu verbinden. Nachdem die Schaltfläche Verbinden gedrückt wurde, muss ggf. noch die Option Verbinden ohne das Netzwerk zu konfigurieren angeklickt werden.

Öffnen Sie nun auf Ihrem Computer den Internet-Browser. Geben Sie in der Adresszeile des Internet-Browsers http://repeater.setup ein und bestätigen Sie die Eingabe mit der Enter-Taste.

Es öffnet sich das Anmeldefenster des WLAN-Verstärkers. Wählen Sie die gewünschte Sprache (Language) aus und geben Sie als Benutzername und Kennwort admin ein. Klicken Sie anschließend auf die Schaltfläche Senden. Es öffnet sich nun das Konfigurationsmenü des WLAN-Verstärkers.

Führen Sie die Konfiguration mit Hilfe des Assistenten durch. Klicken Sie dazu im Feld Assistent auf die Schaltfläche Accesspoint, um den WLAN-Verstärker als Access Point zu konfigurieren.

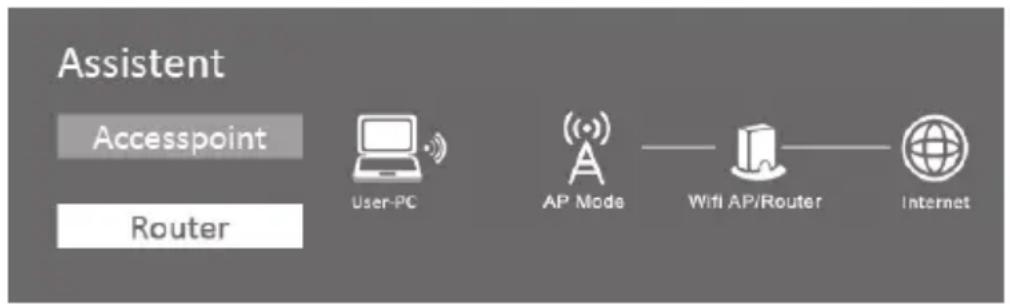

Um den WLAN-Verstärker als Router zu konfigurieren, klicken Sie auf die Schaltfläche Router. In diesem Modus können Sie zum Beispiel ein DSL-Modem mit Verbindung des WLAN-Verstärkers wie ein WLAN-Router verwenden. Dabei können sich Ihre Endgeräte kabellos mit dem WLAN-Verstärker verbinden und die Internetverbindung über Ihr DSL-Modem und Internetprovider nutzen.

Haben Sie den Router Modus ausgewählt, müssen Sie noch den Internet-Zugangstyp auswählen. Folgende Optionen stehen zur Auswahl:

• Internet-Service-Provider vergeben eine feste IP-Adresse – Bei dieser Option muss die IP-Adresse fest eingestellt werden. Die IP-Adresse erhalten Sie bei Ihrem Internet-Service-Provider.
• IP-Adresse automatisch beziehen – Bei dieser Option wird die IP-Adresse automatisch vom Internet-Service-Provider vergeben. Hier ist keine weitere Eingabe notwendig.
• ADSL-Verbindungsaufbau – Bei dieser Option müssen Sie Benutzername und Passwort für Ihren Internet-Service-Provider angeben. Benutzername und Passwort erhalten Sie bei Ihrem Internet-Service-Provider.

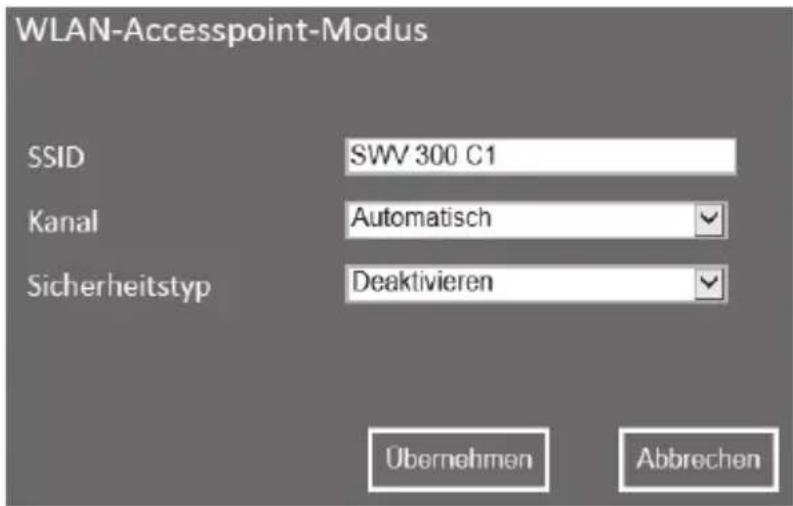

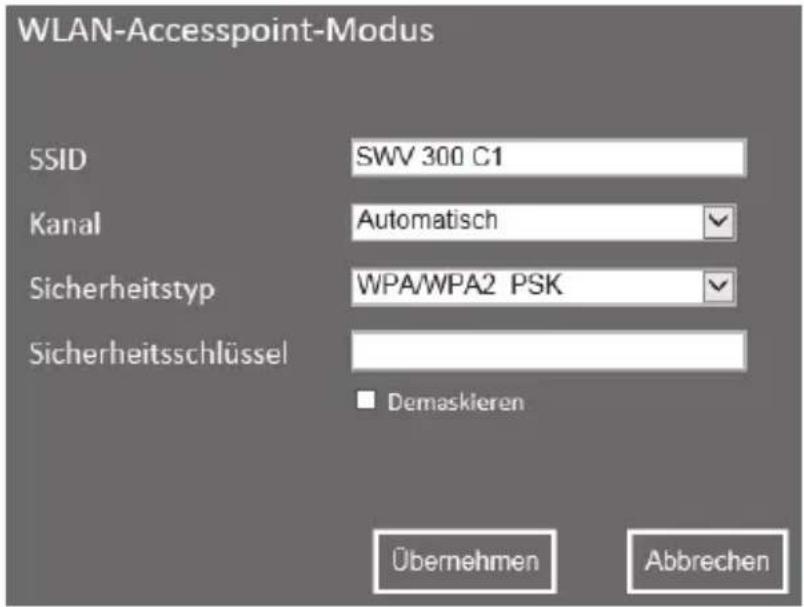

Geben Sie nun bei SSID eine beliebige SSID für den WLAN-Verstärker ein. Bei Kanal können Sie eine Kanalnummer fest einstellen oder mit der Option Automatisch die automatische Vergabe einer Kanalnummer aktivieren. Wählen Sie bei Sicherheitstyp eine Verschlüsselung aus, um Ihr Netzwerk vor unberechtigtem Zugriff zu schützen. Sie können das Netzwerk auch ungesichert einrichten, wählen Sie dazu die Option Deaktivieren aus. Wir empfehlen jedoch eine Verschlüsselung einzurichten.

SilverCrest SWV 300 C1

Nachdem Sie eine Verschlüsselung ausgewählt haben, müssen Sie nun bei Sicherheitsschlüssel einen Netzwerkschlüssel eingeben. Setzen Sie einen Haken bei Demaskieren, um sich den eingetragenen Sicherheitsschlüssel anzeigen zu lassen. Merken Sie sich den Netzwerkschlüssel gut oder bewahren Sie ihn an einem sicheren Ort auf.

Klicken Sie nach vollständiger Eingabe auf die Schaltfläche Übernehmen.

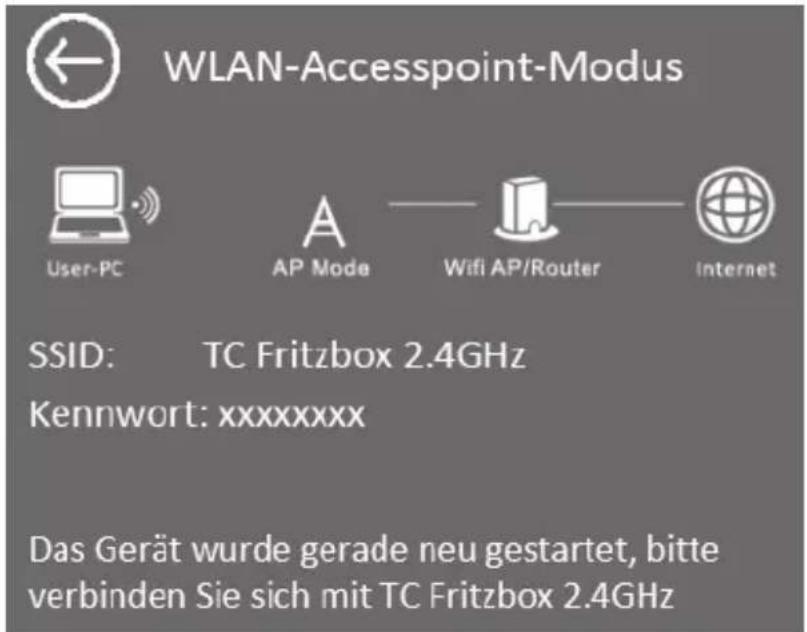

Der WLAN-Verstärker führt nun einen Neustart durch. Warten Sie ca. 30 Sekunden bevor Sie ggf. weitere Eingaben vornehmen.

Nachdem der Neustart durchgeführt wurde, ist der WLAN-Verstärker unter der von Ihnen angegebenen SSID und Netzwerkschlüssel erreichbar.

WPS - Verbindungsaufbau zum Access Point (Router-Modus)

Dies ist die einfachste Art eine Verbindung zum Access Point aufzubauen. Stellen Sie zuerst sicher, ob die WPS-Funktion von Ihrem Endgerät unterstützt wird. Beachten Sie dazu die Dokumentation Ihres Endgerätes.

1. Drücken Sie die WPS-Taste (9) am WLAN-Verstärker mindestens 3 Sekunden. Die Power/WPS-LED (2) blinkt jetzt für ca. 2 Minuten.

1. Innerhalb dieser 2 Minuten drücken Sie bitte die Verbindungstaste (WPS) an Ihrem Endgerät. Beachten Sie dazu die Dokumentation Ihres Endgerätes.

Ihr Endgerät verbindet sich nun automatisch mit dem WLAN-Verstärker (Access Point) und übernimmt die kompletten Einstellungen. Sie können nun drahtlos auf den WLAN-Verstärker (Access Point) zugreifen.

Wenn Ihr Endgerät kein WPS unterstützt, können Sie die Verbindung auch manuell zum WLAN-Verstärker (Access Point) herstellen.

Manueller Verbindungsaufbau zum Access Point

Um manuell eine Verbindung zum WLAN-Verstärker (Access Point) aufzubauen, müssen Sie an Ihrem Endgerät nach verfügbaren Drahtlosnetzwerken suchen. In der Liste der verfügbaren Drahtlosnetzwerke wird Ihnen der WLAN-Verstärker (Access Point) unter der von Ihnen angegebenen SSID (WLAN-Name) angezeigt. Wählen Sie nun die entsprechende SSID (WLAN-Name) aus, um Ihr Endgerät mit dem WLAN-Verstärker (Access Point) drahtlos zu verbinden. Geben Sie dabei den von Ihnen vergebenen Netzwerkschlüssel ein. Beachten Sie die Dokumentation Ihres Endgerätes.

Konfigurationsmenü des WLAN-Verstärkers

Das Konfigurationsmenü des WLAN-Verstärkers können Sie an Ihrem Computer mit einem Internet-Browser öffnen. In diesem Konfigurationsmenü können Sie erweiterte Einstellungen des WLAN-Verstärkers vornehmen, Informationen anzeigen lassen oder eine neue Firmware Version installieren.

Sie haben zwei verschiedene Möglichkeiten, um den WLAN-Verstärker zu konfigurieren.

Sollten Sie an Ihrem Computer nicht die Netzwerkstandardeinstellungen verwenden und manuell eine IP-Adresse eingestellt haben, müssen Sie die Netzwerkeinstellungen wieder auf IP-Adresse automatisch beziehen umstellen. Beachten Sie dazu die Dokumentation Ihres Computers.

1. Sie können den WLAN-Verstärker über das Netzwerkkabel konfigurieren. Wenn Sie den WLAN-Verstärker über das Netzwerkkabel konfigurieren möchten, müssen Sie den WLAN-Verstärker mit Ihrem Computer verbinden. Verwenden Sie dazu das beiliegende Netzwerkkabel. Stecken Sie ein Ende des Netzwerkkabels in die WAN/LAN-Buchse (6) oder in die LAN-Buchse (7) des WLAN-Verstärkers und das andere Ende in die LAN-Buchse Ihres Computers.
2. Alternativ können Sie die Konfiguration kabellos über WLAN vornehmen. Starten Sie dazu an Ihrem Computer die Suche nach verfügbaren Drahtlosnetzwerken. In der Liste der verfügbaren Drahtlosnetzwerke wird Ihnen das Netzwerk SWV 300 C1 angezeigt. Wählen Sie nun das Netzwerk SWV 300 C1 aus und klicken Sie auf die Schaltfläche Verbinden, um sich drahtlos

mit dem WLAN-Verstärker zu verbinden. Nachdem die Schaltfläche Verbinden gedrückt wurde, muss ggf. noch die Option Verbinden ohne das Netzwerk zu konfigurieren angeklickt werden.

Wenn Sie den WLAN-Verstärker im Client Modus betreiben (Modus-Wahlschalter steht auf „Client“), ist die Konfiguration nur über das Netzwerkkabel möglich.

Öffnen Sie, nachdem Sie wie zuvor beschrieben die Verbindung hergestellt haben, auf Ihrem Computer den Internet-Browser. Geben Sie in der Adresszeile des Internet-Browsers http://repeater.setup ein und bestätigen Sie die Eingabe mit der Enter-Taste.

Es öffnet sich das Anmeldefenster des WLAN-Verstärkers. Wählen Sie die gewünschte Sprache (Language) aus und geben Sie als Benutzername und Kennwort admin ein. Klicken Sie anschließend auf die Schaltfläche Senden.

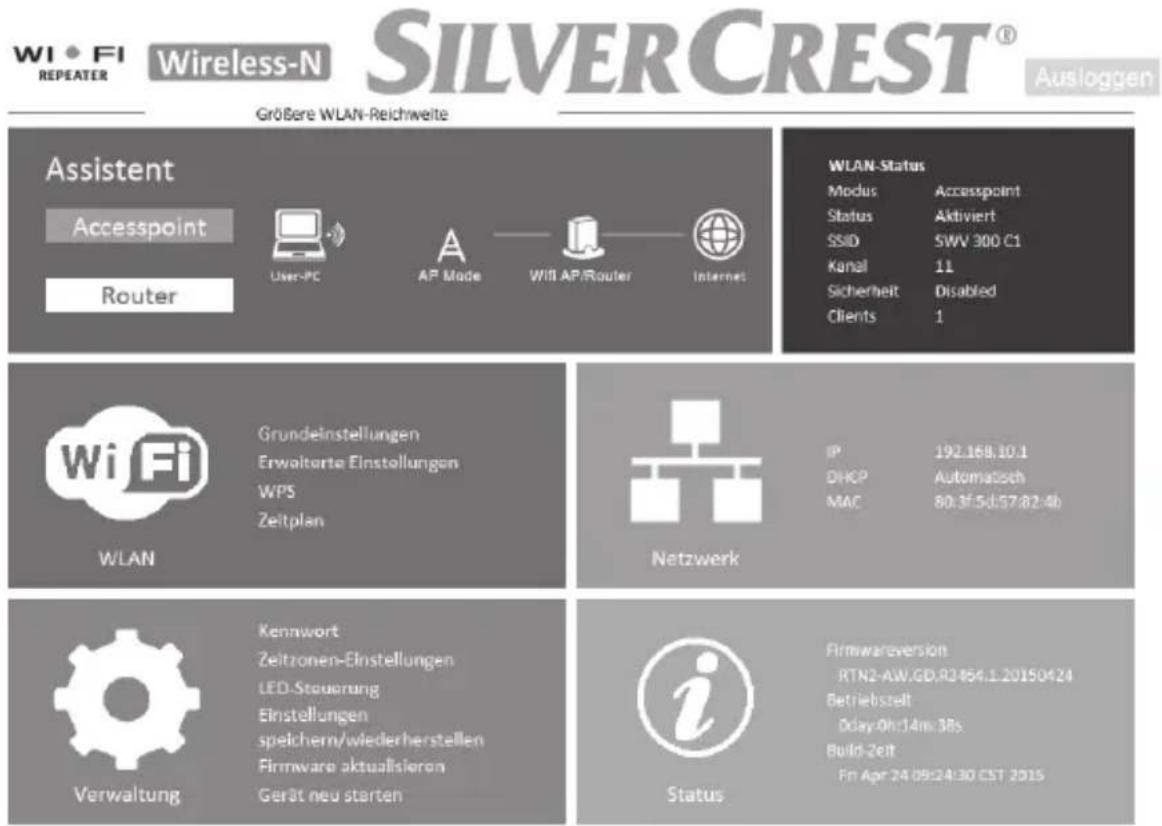

Es öffnet sich nun das Konfigurationsmenü des WLAN-Verstärkers.

Das Konfigurationsmenü können Sie schließen, indem Sie oben rechts auf die Schaltfläche Ausloggen klicken. Das Konfigurationsmenü ist in die folgenden Rubriken unterteilt:

52 - Deutsch

Assistent

Dieser Assistent ermöglicht Ihnen die einfache Konfiguration Ihres WLAN-Verstärkers. Es wird Ihnen hier der aktuell eingestellte Modus (Repeater, Client oder Accesspoint) angezeigt. Um den Assistenten zu starten, klicken Sie auf die Schaltfläche Repeater, Client bzw. Accesspoint oder Router. Folgen Sie nun den Bildschirmanweisungen des Assistenten.

WLAN-Status

Hier werden Ihnen Informationen zum drahtlosen Netzwerk des WLAN-Verstärkers angezeigt. Beachten Sie, dass abhängig vom eingestellten Modus (Repeater, Client oder Accesspoint) des WLAN-Verstärkers nicht alle Optionen angezeigt werden.

Modus

Hier wird die aktuell eingestellte Betriebsart des WLAN-Verstärkers angezeigt.

Status

Hier wird der aktuelle Status des WLAN-Verstärkers angezeigt.

SSID

Hier wird die SSID des WLAN-Verstärkers angezeigt.

Verbindung hergestellt mit

Hier wird angezeigt, mit welchem WLAN-Gerät der WLAN-Verstärker verbunden ist.

Kanal

Hier wird der Kanal angezeigt, welcher vom WLAN-Verstärker verwendet wird.

Sicherheit

Hier wird angezeigt, welche Verschlüsselung vom WLAN-Verstärker verwendet wird.

Clients

Hier wird angezeigt, wie viele Clients (Endgeräte) mit dem WLAN-Verstärker verbunden sind.

WiFi

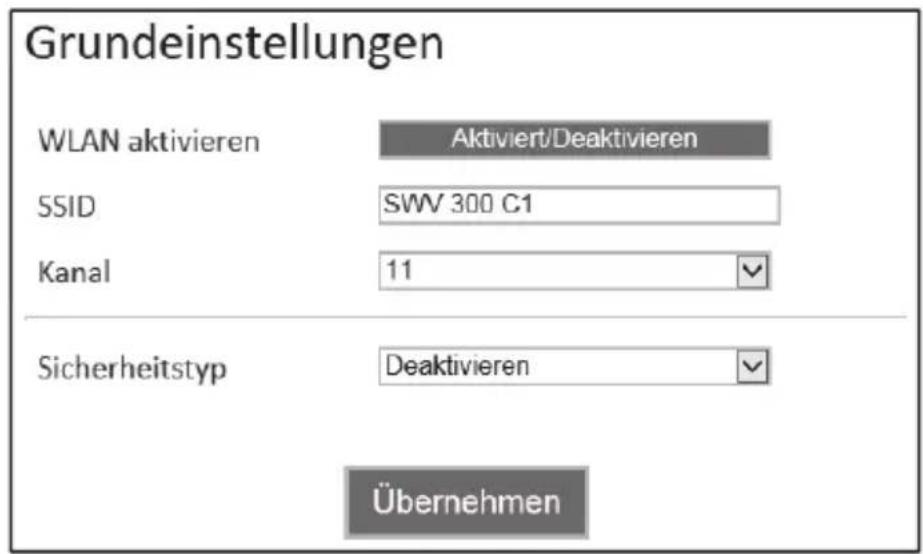

Hier können Sie weitere Einstellungen zum WLAN vornehmen. Klicken Sie dazu auf das Symbol oder direkt auf die gewünschte Option:

Grundeinstellungen

WLAN aktivieren

Hier können Sie das WLAN deaktivieren bzw. aktivieren. Klicken Sie dazu auf die Schaltfläche Aktiviert/Deaktivieren. Wenn die Schaltfläche Aktiviert/Deaktivieren grün dargestellt wird,

ist das WLAN aktiv. Wird die Schaltfläche Deaktiviert/Aktivieren grau dargestellt, ist das WLAN deaktiviert. Bitte beachten Sie, dass der kabellose Zugriff auf den WLAN-Verstärker bei Deaktivierung nicht mehr möglich ist. Verbinden Sie den WLAN-Verstärker per Netzwerkkabel mit Ihrem Computer, um wieder Zugriff auf den WLAN-Verstärker zu erhalten.

SSID

Hier können Sie die SSID (WLAN-Name) des WLAN-Verstärkers anpassen. Im Repeater Modus wird hier die SSID des Routers genannt.

Kanal

Stellen Sie eine Kanalnummer fest ein oder wählen Sie die Option Automatisch, um die automatische Vergabe einer Kanalnummer zu aktivieren.

Sicherheitstyp

Stellen Sie hier eine Verschlüsselung für das Netzwerk ein.

Klicken Sie auf die Schaltfläche Übernehmen, um geänderte Einstellungen zu übernehmen. Der WLAN-Verstärker führt nun einen Neustart durch. Warten Sie ca. 30 Sekunden bevor Sie ggf. weitere Eingaben vornehmen.

Wir empfehlen Ihnen die WPA/WPA2 PSK-Verschlüsselung zu verwenden, da diese die höchste Sicherheit bietet. Sollten Ihre WLAN-Geräte die WPA/WPA2 PSK-Verschlüsselung nicht unterstützen, müssen Sie eine andere Verschlüsselung verwenden.

Erweiterte Einstellungen

Erweiterte Einstellungen

RegDomain

ETSI

Band

802.11b

Broadcast SSID

Aktivieren

WMM

Deaktivieren

Präambeltyp

Lange Präambel

○ Kurze Präambel

IAPP

Aktivieren

○ Deaktivieren

Schutz

Aktivieren

○ Deaktivieren

Aggregation

○ Aktivieren

Deaktivieren

Kurzes GI (Guard-Intervall)

Aktivieren

Deaktivieren

WLAN-Partition

○ Aktivieren

Deaktivieren

STBC

Aktivieren

○ Deaktivieren

20/40 MHz-Koexistenz

○ Aktivieren

Deaktivieren

HF-Leistung

100% 70%

50%

○ 30%

Übernehmen

Diese Option sollte nur von erfahrenen Benutzern verwendet werden. Hier können Einstellungen zum Netzwerk vorgenommen werden. Da die Einstellungen individuell auf Ihr Netzwerk angepasst werden müssen, wird hier nicht weiter darauf eingegangen. Weitere Informationen erhalten Sie über unsere Service-Hotline (siehe Seite 78).

Klicken Sie auf die Schaltfläche Übernehmen, um geänderte Einstellungen zu übernehmen.

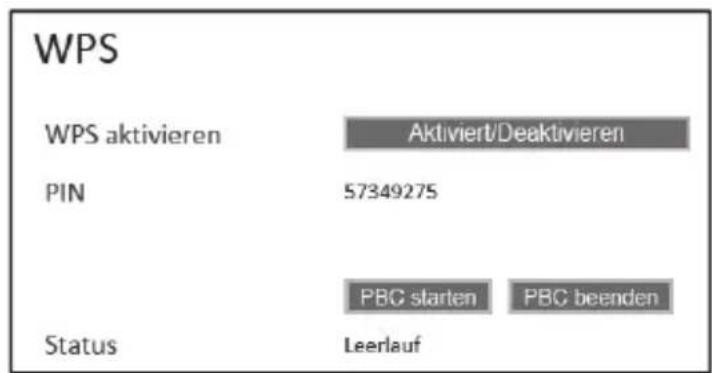

WPS

WPS aktivieren

Im Auslieferungszustand ist die WPS-Funktion aktiviert. Hier können Sie die WPS-Funktion deaktivieren bzw. aktivieren. Klicken Sie auf die Schaltfläche Aktiviert/Deaktivieren, um die WPS-Funktion zu deaktivieren. Wenn die Schaltfläche Aktiviert/Deaktivieren grün dargestellt wird, ist die WPS-Funktion aktiv. Wird die Schaltfläche Deaktiviert/Aktivieren grau dargestellt, ist die WPS-Funktion

deaktiviert. Klicken Sie dann auf die Schaltfläche Deaktiviert/Aktivieren, um die WPS-Funktion zu aktivieren. Bitte beachten Sie, dass bei deaktivierter WPS-Funktion keine Verbindung zum WLAN Gerät über die WPS-Funktion durchgeführt werden kann. Weiterhin ist dann auch die WPS-Taste (9) am WLAN-Verstärker ohne Funktion.

PIN

Hier wird Ihnen die WPS-PIN des WLAN-Verstärkers angezeigt. Mit dieser WPS-PIN können Sie den WLAN-Verstärker mit Ihrem WLAN-Router verbinden. Ihr WLAN-Router muss dazu die WPS-PIN-Methode unterstützen. Geben Sie die WPS-PIN an Ihrem WLAN-Router ein. Beachten Sie dazu die Dokumentation Ihres WLAN-Routers. Der WLAN-Verstärker verbindet sich nun automatisch mit Ihrem WLAN-Router und übernimmt die kompletten Einstellungen. Sobald die Verbindung erfolgreich aufgebaut wurde, leuchtet die Feldstärke-Anzeige (1). Sie können den WLAN-Verstärker nun verwenden.

PBC starten / PBC beenden

Hier können Sie den WLAN-Verstärker mit einem WPS-fähigen Endgerät verbinden. Klicken Sie auf die Schaltfläche PBC starten, um die WPS-Funktion zu starten. Die Power/WPS-LED (2) des WLAN-Verstärkers blinkt jetzt für ca. 2 Minuten. Innerhalb dieser 2 Minuten drücken Sie bitte die Verbindungstaste (WPS) an Ihrem Endgerät. Beachten Sie dazu die Dokumentation Ihres Endgerätes. Der WLAN-Verstärker verbindet sich nun automatisch mit Ihrem Endgerät. Sobald die Verbindung erfolgreich aufgebaut wurde, leuchtet die Feldstärke-Anzeige (1). Sie können den WLAN-Verstärker nun

verwenden. Die WPS-Funktion können Sie beenden, indem Sie auf die Schaltfläche PBC beenden klicken.

Status

Hier wird der aktuelle WPS Status des WLAN-Verstärkers angezeigt. Folgende Anzeigen sind möglich: Leerlauf - Der WPS-Suchlauf wurde bisher noch nicht gestartet, Gestartet - Der WPS-Suchlauf wurde gestartet, Verbinden - Die WPS-Verbindung wird hergestellt, Erfolgreich - Die WPS-Verbindung wurde erfolgreich hergestellt, Fehlgeschlagen - Die WPS-Verbindung ist fehlgeschlagen, Überlagerung - Mehrere Geräte versuchen zeitgleich eine WPS-Verbindung aufzubauen und Zeitüberschreitung! - Die WPS-Verbindung konnte aufgrund der Zeitüberschreitung nicht hergestellt werden.

Zeitplan

Die Zeitplan Option steht nur im Access Point und Repeater Modus zur Verfügung.

Zeitplan
Zeitplan aktivieren
Deaktiviert/Aktivieren

Aktivieren	Tag		Von	Bis
	So	√	00 √ Stunde 00 √ Min.	00 √ Stunde 00 √ Min.
	So	√	00 √ Stunde 00 √ Min.	00 √ Stunde 00 √ Min.
	So	√	00 √ Stunde 00 √ Min.	00 √ Stunde 00 √ Min.
	So	√	00 √ Stunde 00 √ Min.	00 √ Stunde 100 √ Min.
	So	√	00 √ Stunde 00 √ Min.	00 √ Stunde 00 √ Min.
	So	√	00 √ Stunde 00 √ Min.	00 √ Stunde 00 √ Min.
	So	√	00 √ Stunde 00 √ Min.	0O √ Stunde 00 √ Min.
	So	√	00 √ Stunde 00 √ Min.	00 √ Stunde 00 √ Min.
	So	√	00 √ Stunde 00 √ Min.	00 √ Stunde 00 √ Min.
	So	√	00 √ Stunde 00 ∘ Min.	00 √ Stunde 00 ∘ Min.

Übernehmen

Hier können Sie eine Zeitschaltung für das WLAN-Funknetz einrichten, um das WLAN-Funknetz automatisch ein- und auszuschalten. Klicken Sie dazu auf die Schaltfläche Deaktiviert/Aktivieren. Wenn die Schaltfläche Aktiviert/Deaktivieren grün dargestellt wird, ist Zeitschaltung für das WLAN-Funknetz aktiv. Wird die Schaltfläche Deaktiviert/Aktivieren grau dargestellt, ist Zeitschaltung für das WLAN-Funknetz deaktiviert.

Sobald die Zeitschaltung für das WLAN-Funknetz aktiv ist, können Sie bis zu 10 Regeln festlegen. Um eine Regel zu aktivieren, klicken Sie in der Spalte Aktivieren auf das entsprechende Kästchen. Wählen Sie danach in der entsprechenden Zeile den gewünschten Wochentag bzw. für jeden Tag Täglich aus. Geben Sie nun die Zeitspanne an, wann das WLAN-Funknetz eingeschaltet sein soll.

Klicken Sie auf die Schaltfläche Übernehmen, um geänderte Einstellungen zu übernehmen.

Der WLAN-Verstärker benötigt für die Zeitplan Option eine Internetverbindung. Beachten Sie ggf. auch eine mögliche Überschneidung mit einer Zeitschaltung Ihres Routers, das heißt, dass dieser erst nach dem Repeater das WLAN ausschalten darf. Prüfen Sie weiterhin im Menü „Zeitzonen-Einstellungen“ des WLAN-Verstärkers, ob Uhrzeit und Datum richtig eingestellt sind.

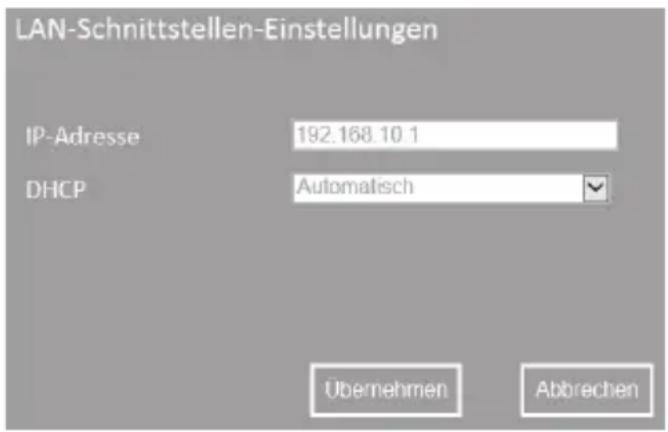

Netzwerk

Es werden Ihnen hier direkt die verwendete IP-Adresse, der eingestellte DHCP Modus und die MAC-Adresse des WLAN-Verstärkers angezeigt. Klicken Sie auf das Symbol „Netzwerk“, um die Netzwerkeinstellungen anzupassen.

IP-Adresse

Hier können Sie die IP-Adresse des WLAN-Verstärkers ändern.

DHCP

Hier können Sie den DHCP Modus einstellen. Folgende Optionen stehen zur Auswahl: Deaktivieren, Server und Automatisch. Im Auslieferungszustand ist die Option Automatisch aktiviert. Bei der

Option Automatisch werden IP-Adressen automatisch zugewiesen. Die Zuordnungen sind hier permanent und werden nicht entfernt. Der Vorteil ist hier, dass ein Endgerät immer dieselbe IP-Adresse erhält. Nachteil ist, dass neue Endgeräte keine IP-Adresse erhalten, wenn der Adressbereich komplett vergeben ist, auch wenn IP-Adressen nicht mehr aktiv genutzt werden. Im Unterschied zur Option Server wo IP-Adressen automatisch zugewiesen werden und in einer Tabelle festgehalten werden. Die Zuordnung ist hier jedoch nicht permanent und Endgeräte bekommen ggf. eine andere IP-Adresse zugewiesen.

Um geänderte Einstellungen zu übernehmen, klicken Sie auf die Schaltfläche Übernehmen oder auf Abbrechen, um die geänderten Einstellungen zu verwerfen.

Verwaltung

Hier können Sie weitere Einstellungen vornehmen oder eine neue Firmware Version installieren. Klicken Sie auf das Symbol „Verwaltung“ bzw. direkt auf die gewünschte Option:

Zeitzonen-Einstellungen

LED-Steuerung

Einstellungen

speichern/wiederherstellen

Firmware aktualisieren

Gerät neu starten

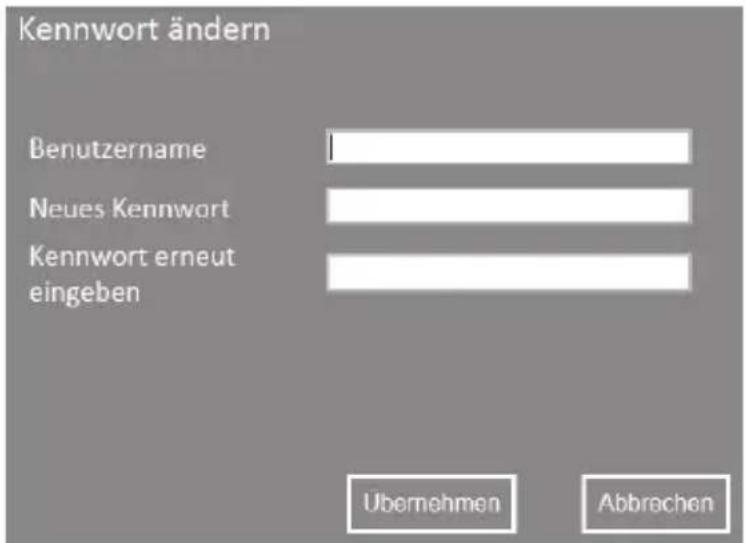

Kennwort

Hier können Sie das voreingestellte Kennwort (admin) für die Anmeldung am WLAN-Verstärker ändern. Geben Sie dazu einen Benutzernamen und zweimal das neue Kennwort ein.

Um das geänderte Kennwort zu übernehmen, klicken Sie auf die Schaltfläche Übernehmen oder auf Abbrechen, um abzubrechen.

Merken Sie sich Benutzernamen und Kennwort gut oder bewahren Sie diese an einem sicheren Ort auf!

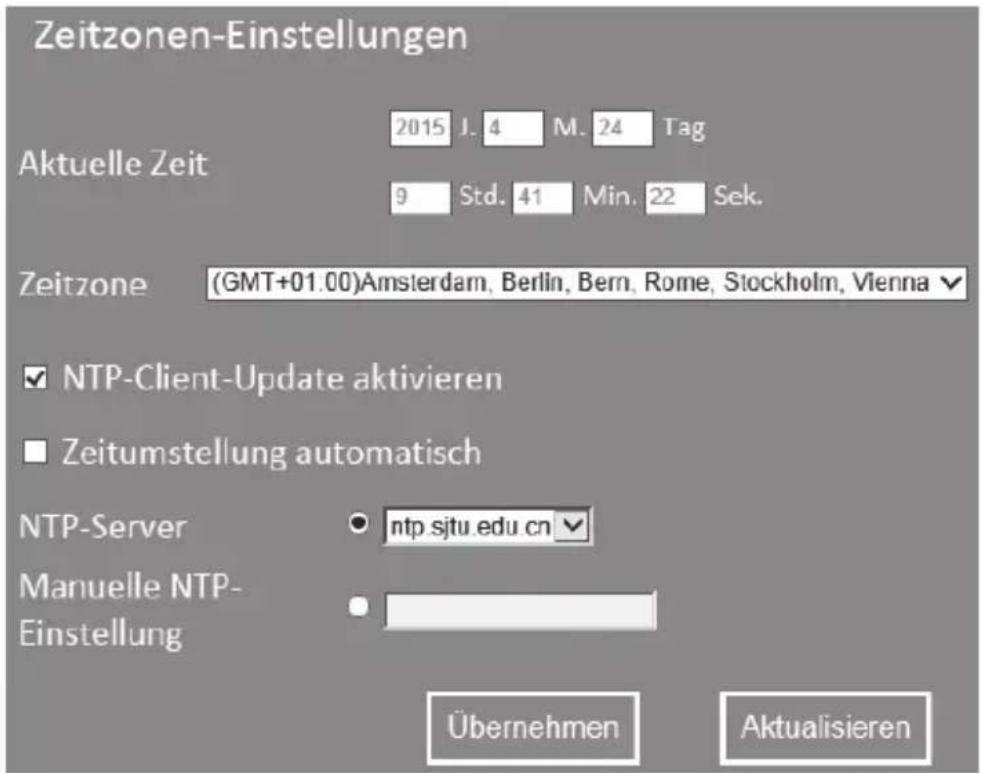

Zeitzonen-Einstellungen

Hier können Sie Datum und Uhrzeit einstellen. Geben Sie dazu das Datum und die Uhrzeit in die entsprechenden Felder ein.

Geben Sie bei Zeitzone die entsprechende Zeitzone an in der Sie sich befinden.

Bei NTP-Client-Update aktivieren ist ein Haken gesetzt, um die Uhrzeit über ein NTP-Server (Network Time Protocol) abzugleichen. Die Zeit und das Datum wird hier über das Internet mit einem Server synchronisiert. Aktivieren Sie die automatische Umstellung von Sommer-/Winterzeit, indem Sie einen Haken bei Zeitumstellung automatisch setzen.

Wähen Sie nun einen vorgegebenen NTP-Server im Feld NTP-Server aus oder geben Sie die Adresse eines NTP-Servers im Feld Manuelle NTP-Einstellung an.

Um geänderte Einstellungen zu übernehmen, klicken Sie auf die Schaltfläche Übernehmen. Durch Klicken auf die Schaltfläche Aktualisieren können Sie die Ansicht aktualisieren.

LED-Steuerung

Die LEDs des WLAN-Verstärkers lassen sich hier aus- bzw. einschalten. Dies hat jedoch keine Auswirkung auf die Power/WPS-LED (2), diese kann nicht ausgeschaltet werden.

Klicken Sie auf die Schaltfläche AUS, um die LEDs auszuschalten. Um die LEDs wieder einzuschalten, müssen Sie auf die Schaltfläche AN klicken.

Bitte beachten Sie, dass nach dem Aus- bzw. Einschalten der LEDs der WLAN-Verstärker einen Neustart durchführt.

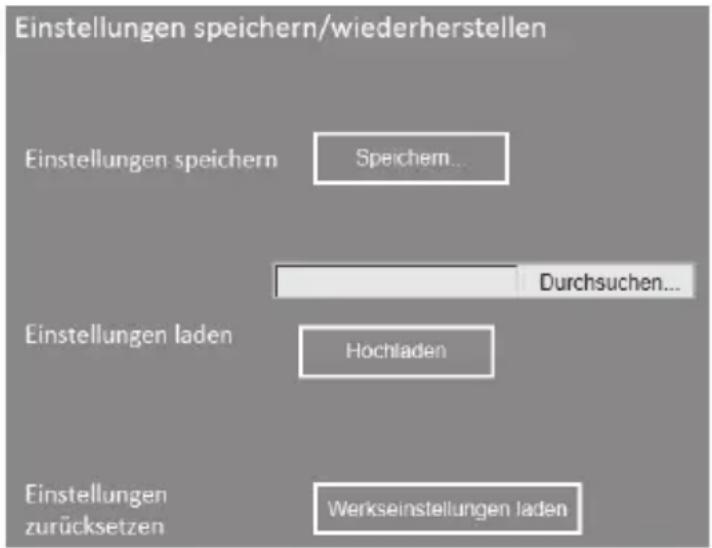

Einstellungen speichern/wiederherstellen

Hier können Sie die Konfiguration des WLAN-Verstärkers speichern, laden und zurücksetzen.

Klicken Sie auf die Schaltfläche Speichern..., um die Konfiguration des WLAN-Verstärkers in einer Datei auf Ihrem Computer zu speichern.

Um eine gesicherte Konfiguration auszuwählen, klicken Sie auf die Schaltfläche Durchsuchen... und wählen Sie dann die gewünschte Konfigurationsdatei auf Ihrem Computer aus. Klicken Sie nun auf die Schaltfläche Hochladen, um die zuvor ausgewählte Konfigurationsdatei zu laden.

Klicken Sie auf die Schaltfläche Werkseinstellungen laden, um den WLAN-Verstärker auf die Werkseinstellungen zurück zu setzen. Bestätigen Sie die folgende Sicherheitsabfrage mit OK, um die Werkseinstellungen nun endgültig zu laden oder mit Abbrechen, um den Vorgang abzubrechen.

Beachten Sie, dass beim Zurücksetzen auf die Werkseinstellungen alle zuvor geänderten Einstellungen verloren gehen.

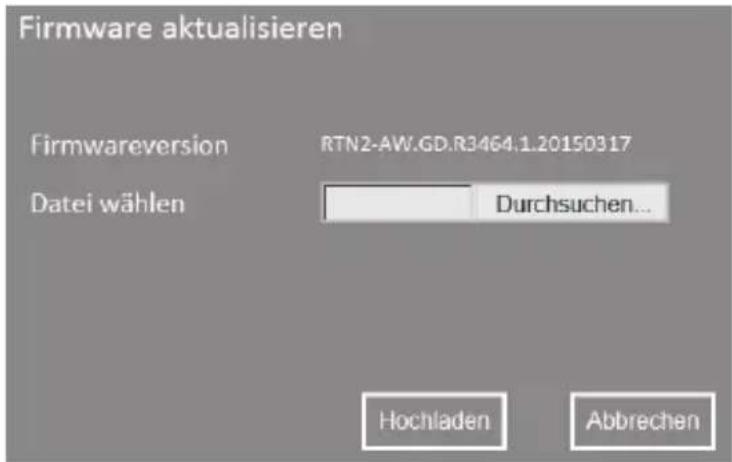

Firmware aktualisieren

Wenn Sie eine neue Firmware Version erhalten haben, können Sie diese installieren. Klicken Sie dazu auf die Schaltfläche Durchsuchen... und wählen Sie dann die neue Firmware Version auf Ihrem Computer aus. Folgen Sie nun den Bildschirmanweisungen, um die Firmware Version zu installieren.

Beachten Sie, dass beim Aktualisieren der Firmware der WLAN-Verstärker auf die Werkseinstellungen zurückgesetzt wird und alle zuvor geänderten Einstellungen verloren gehen.

Gerät neu starten

Hier können Sie den WLAN-Verstärker neu starten.

Klicken Sie dazu auf die Schaltfläche Neustart. Bestätigen Sie die folgende Sicherheitsabfrage mit OK, um den WLAN-Verstärker nun endgültig neu zu starten oder mit Abbrechen, um den Vorgang abzubrechen.

Status

Es werden Ihnen hier direkt die verwendete Firmwareversion, die Betriebszeit nach dem letztem Einschalten und das Erstellungsdatum (Build-Zeit) der installierten Firmware Version des WLAN-Verstärkers angezeigt. Klicken Sie auf das Symbol „Status“, um sich weitere Informationen anzeigen zu lassen. Nun werden Ihnen detailliertere Informationen zum System, WLAN und LAN angezeigt.

Umwelthinweise und Entsorgungsangaben

Die mit diesem Symbol gekennzeichneten Geräte unterliegen der europäischen Richtlinie 2012/19/EU. Alle Elektro- und Elektronik-Altgeräte müssen getrennt vom Hausmüll über dafür staatlich vorgesehene Stellen entsorgt werden. Mit der ordnungsgemäßen Entsorgung des alten Geräts vermeiden Sie Umweltschäden und eine Gefährdung Ihrer persönlichen Gesundheit. Weitere Informationen zur vorschriftsgemäßen Entsorgung des alten Geräts erhalten Sie bei der Stadtverwaltung, beim Entsorgungsamt oder in dem Geschäft, wo Sie das Gerät erworben haben.

Führen Sie auch die Verpackung einer umweltgerechten Entsorgung zu. Kartonagen können bei Altpapiersammlungen oder an öffentlichen Sammelplätzen zur Wiederverwertung abgegeben werden. Folien und Kunststoffe des Lieferumfangs werden über Ihr örtliches Entsorgungsunternehmen eingesammelt und umweltgerecht entsorgt.

Konformitätsvermerke

Dieses Gerät entspricht hinsichtlich Übereinstimmung mit den grundlegenden Anforderungen und den anderen relevanten Vorschriften der Richtlinie für Niederspannungsgeräte 2006/95/EC, der R&TTE-Richtlinie 1999/5/EC und der ErP-Richtlinie 2009/125/EC sowie der RoHS-Richtlinie 2011/65/EU. Die dazugehörige Konformitätserklärung finden Sie am Ende dieser Anleitung.

Fehlerbehebung

Die meisten Probleme können Sie selbst anhand der folgenden Tabelle lösen. Falls das Problem nach Durcharbeiten dieser Ansätze fortbesteht, wenden Sie sich an unsere Service-Hotline (siehe Seite 78). Führen Sie keine eigenhändigen Reparaturarbeiten durch!

Die Power/WPS-LED (2) leuchtet nicht.

• Prüfen Sie, ob der Hauptschalter (10) auf der Stellung „ON“ steht.
• Steckdose defekt oder Sicherung ausgelöst; prüfen Sie die Steckdose mit einem anderen Gerät.

Keine WLAN-Verbindung zum WLAN-Router

• Die Entfernung zum WLAN-Router ist zu groß, verringern Sie diese.

• Die WLAN-Funktion Ihres WLAN-Routers ist deaktiviert, aktivierten Sie diese.

Keine LAN-Verbindung

- Prüfen Sie, ob das Netzwerkkabel korrekt in der WAN/LAN-Buchse (6) oder in der LAN-Buchse (7) des WLAN-Verstärkers und in der LAN-Buchse Ihres Endgerätes steckt.

Verbindungsaufbau mit der WPS-Taste schlägt fehl

• Führen Sie den Verbindungsaufbau mit der WPS-Taste ein weiteres Mal durch.
• Setzen Sie den WLAN-Verstärker in den Auslieferungszustand zurück. Drücken Sie die Reset-Taste (5) für ca. 10 Sekunden mit einem spitzen Gegenstand, bis die Power/WPS-LED (2) erlischt. Der WLAN-Verstärker führt nun einen Neustart durch. Der WLAN-Verstärker benötigt eine gewisse Zeit (Bootzeit), bis er betriebsbereit ist. Warten Sie ca. 30 Sekunden, bis Sie den WLAN-Verstärker verwenden. Führen Sie danach den Verbindungsaufbau mit der WPS-Taste erneut durch.
• Beseitigen Sie Störquellen zwischen WLAN-Verstärker und WLAN-Router.
• Die Entfernung zwischen WLAN-Verstärker und WLAN-Router ist zu groß, verringern Sie diese.

Das Konfigurationsmenü des WLAN-Verstärkers wird nicht angezeigt.

- Die Adresse http://repeater.setup wurde falsch in der Adressleiste des Internet-Browsers eingegeben; prüfen und korrigieren Sie Ihre Eingabe.

- Die Konfiguration des WLAN-Verstärkers ist fehlerhaft. Setzen Sie den WLAN-Verstärker in den Auslieferungszustand zurück. Drücken Sie dazu die Reset-Taste (5) für ca. 10 Sekunden mit einem spitzen Gegenstand, bis die Power/WPS-LED (2) erlischt. Der WLAN-Verstärker führt jetzt einen

Neustart durch. Der WLAN-Verstärker benötigt eine gewisse Zeit (Bootzeit), bis er betriebsbereit ist. Warten Sie ca. 30 Sekunden, bis Sie den WLAN-Verstärker verwenden.

Hinweise zu Garantie und Serviceabwicklung

Garantie der TARGA GmbH

Sie erhalten auf dieses Gerät 3 Jahre Garantie ab Kaufdatum. Bitte bewahren Sie den originalen Kassenbon als Nachweis für den Kauf auf. Bitte lesen Sie vor Inbetriebnahme Ihres Produktes die beigefügte Dokumentation. Sollte es einmal zu einem Problem kommen, welches auf diese Weise nicht gelöst werden kann, wenden Sie sich bitte an unsere Hotline. Bitte halten Sie für alle Anfragen die Artikelnummer bzw. wenn vorhanden die Seriennummer bereit. Für den Fall, dass eine telefonische Lösung nicht möglich ist, wird durch unsere Hotline in Abhängigkeit der Fehlerursache ein weiterführender Service veranlasst. In der Garantie wird das Produkt bei Material- oder Fabrikationsfehler – nach unserer Wahl – kostenlos repariert oder ersetzt. Mit Reparatur oder Austausch des Produkts beginnt kein neuer Garantiezeitraum. Verbrauchsmaterial wie Batterien, Akkus und Leuchtmittel sind von der Garantie ausgeschlossen.

Ihre gesetzlichen Gewährleistungen gegenüber dem Verkäufer bestehen neben dieser Garantie und werden durch diese nicht eingeschränkt.

Service

Telefon: [phone]

E-Mail: [e-mail]

Telefon: 0043 (0) 1 - 79 57 60 09

E-Mail: [e-mail]

Telefon: [phone]

E-Mail: [e-mail]

IAN: 106969

Hersteller

TARGA GmbH

Coesterweg 45

59494 SOEST

DEUTSCHLAND / GERMANY

Sommaire

Introduction....82
