| Tipo di prodotto | Amplificatore WLAN / Ripetitore Wi-Fi |
| Marca | SilverCrest |
| Modello | SWV 300 C1 |
| Dimensioni (L x A x P) | 54 x 76 x 81 mm |
| Peso | 88 g |
| Alimentazione | 100-240 V~, 50/60 Hz, 6 W max |
| Standard WLAN | 802.11 b / g / n |
| Frequenza | 2,4 GHz |
| Velocità massima | 300 Mbit/s |
| Modalità operative | Ripetitore, Client, Punto di accesso (Router) |
| Configurazione semplificata | WPS (pulsante) |
| Crittografia | WPA, WPA2, WEP (128/64) |
| Porte | 1 x WAN/LAN (RJ-45), 1 x LAN (RJ-45) |
| Temperatura di funzionamento | 5 a 35 °C |
| Umidità di funzionamento | 85% max |
| Temperatura di conservazione | -20 a 60 °C |
| Manutenzione | Panno asciutto e pulito; non aprire |
| Contenuto della confezione | Amplificatore WLAN, 2 cavi di rete, manuale di istruzioni |
| Garanzia | 3 anni |
Domande frequenti - SWV 300 C1 SILVERCREST
Domande degli utenti su SWV 300 C1 SILVERCREST
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Antenna Wi-Fi in formato PDF gratuitamente! Trova il tuo manuale SWV 300 C1 - SILVERCREST e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. SWV 300 C1 del marchio SILVERCREST.
MANUALE UTENTE SWV 300 C1 SILVERCREST
l'utrozioni per l'uso e informazioni di servizio
GE
Introduzione.... 159
Utilizzo conforme alla destinazione d'uso.... 160
Dotazione.... 161
Panoramica 162
LED....163
Dati tecnici 164
Disposizioni di sicurezza.... 165
Conservazione in caso di inutilizzo 172
Diritto d'autore 172
Prima della messa in funzione 173
Messa in funzione.... 174
SilverCrest SWV 300 C1
Impostare modalità ....174
Modalità Ripetitore (Repeater) 175
WPS - La configurazione più semplice ....177
Configurazione manuale....179
Modalità Client 185
WPS - La configurazione più semplice .... 187
Configurazione manuale 189

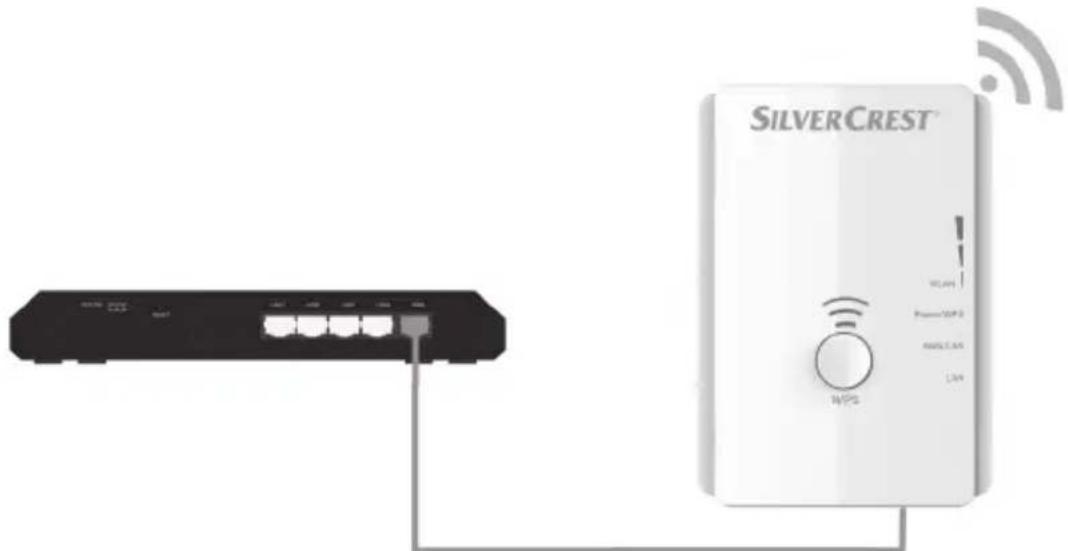

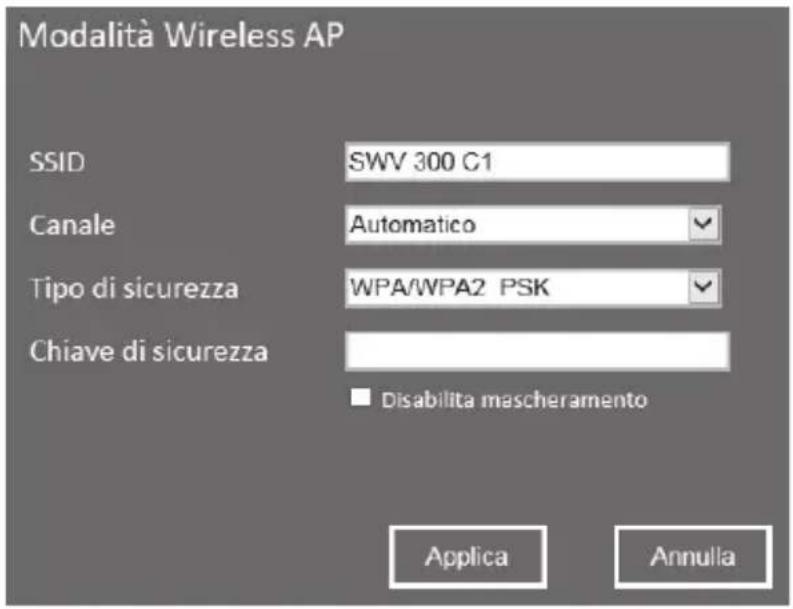

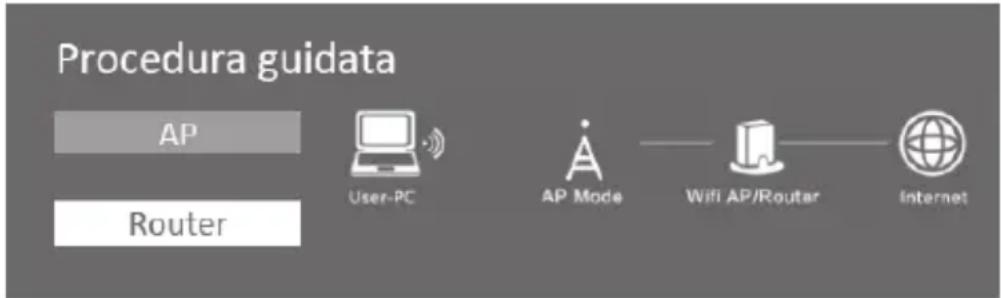

Modalità Access Point (Modalità Router)....194
WPS - Connessione all'Access Point (Modalità Router)....202
Connessione manuale all'Access Point....203
Menu di configurazione dell'amplificatore WLAN 204
Procedura guidata 207
Stato wireless....207
WiFi....209
Italiano - 157
SilverCrest SWV 300 C1
Rete....217
Gestione....219
Stato 227
Avvertenze per l'ambiente e indicazioni di smaltimento.... 228
Marchio di conformità 229
Risoluzione dei problemi 229
Informazioni sulla garanzia e sull'assistenza.... 231
Introduzione
Grazie per avere acquistato un prodotto SilverCrest.
L'amplificatore WLAN SilverCrest SWV 300 C1, di seguito denominato amplificatore WLAN, aumenta la portata di una rete WLAN già esistente. La funzione WPS integrata consente di connettersi facilmente ad una rete WLAN protetta.
Prima di utilizzare per la prima volta l'amplificatore WLAN, leggere attentamente queste istruzioni d'uso, poiché contengono informazioni importanti sull'installazione e l'utilizzo, nonché sulla conservazione e lo smaltimento dell'apparecchio.
Utilizzo conforme alla destinazione d'uso
L'amplificatore WLAN appartiene al settore della tecnologia dell'informazione. Aumenta la portata di una rete WLAN già esistente. L'amplificatore WLAN può essere inoltre utilizzato come Access Point, ad esempio per trasformare un router che non dispone di una propria WLAN in un "Router WLAN". È anche possibile connettere l'amplificatore WLAN come client a dispositivi con interfaccia LAN (ad es. computer, notebook o televisore) che non dispongono di una propria WLAN. È destinato all'uso privato e non può essere utilizzato per scopi commerciali o industriali. Inoltre l'amplificatore WLAN non deve essere utilizzato all'aperto e in zone geografiche con clima tropicale. Il presente apparecchio rispetta tutte le norme e le direttive previste dalla dichiarazione di conformità. In caso di eventuali modifiche apportate all'amplificatore WLAN, non è garantita l'osservanza di tali norme, se le modifiche stesse non sono state concordate con il produttore. Il produttore declina ogni responsabilità per i danni o i guasti risultanti da tali modifiche. Vi preghiamo di rispettare le direttive locali ovvero le paese in cui viene utilizzato l'apparecchio.

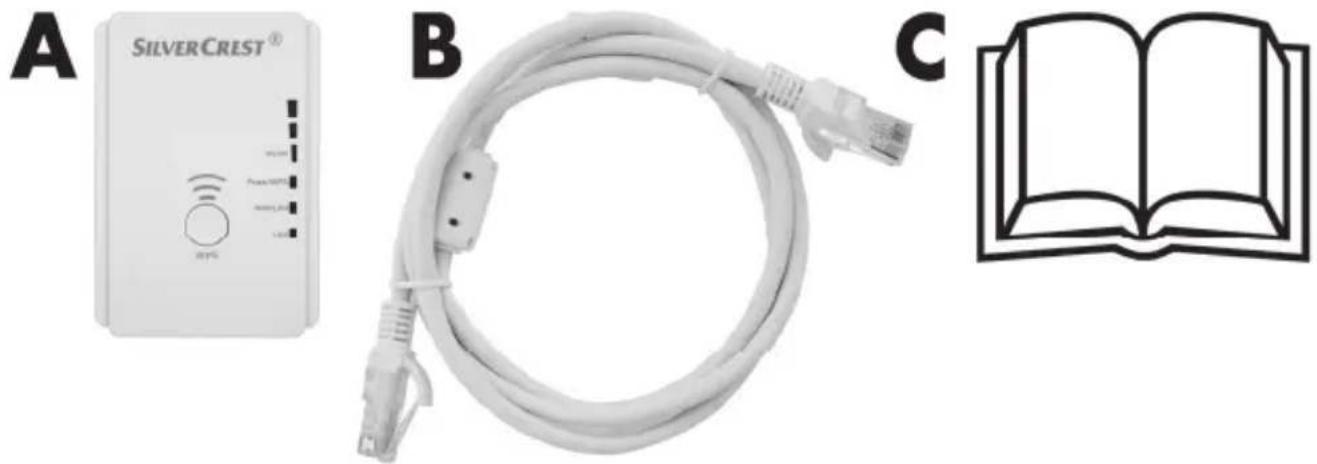

Dotazione
Verificare che siano presenti tutti i componenti. Eventuali parti mancanti devono essere immediatamente richieste a un centro di assistenza.
A Amplificatore WLAN SilverCrest SWV 300 C1
B 2 cavi di rete
C Queste istruzioni d'uso (immagine simbolica)
A questo amplificatore WLAN è allegata una scheda separata sul tema "GNU General Public License". La stessa scheda può anche essere scaricata alla pagina www.lidl-service.com.
Panoramica
Queste istruzioni d'uso sono dotate di una copertina con risvolto. Sul lato interno della copertina è raffigurato l'amplificatore WLAN. Alcune parti sono numerate. La numerazione ha il significato seguente:
1 Indicatore di intensità di campo
2 LED Power/WPS
3 LED WAN/LAN
4 LED LAN
5 Reset
6 Presa WAN/LAN (presa di rete, RJ-45)
7 Presa LAN (presa di rete, RJ-45)
8 Selettore di modalità
9 Tasto WPS
10 Interruttore principale
LED
| LED Stato Significato | ||
| Indicatore di intensità di campo (1) | Acceso Più barre sono accese, migliore è la ricezione(nella modalità Access Point tutte le barre sono accese) | |
| Lampeggiante | Nessuna ricezione | |
| Power/WPS (2) Lampeggiante Connessione WPS in corso o attesa del segnale WPS di un altro apparecchio | ||
| WAN/LAN (3) Acceso Connessione stabilita | ||
| LAN (4) Acceso Connessione stabilita | ||
Dati tecnici
| Tensione in ingresso | 100-240 V~, 50/60 Hz |
| Potenza assorbita max. 6 W | |
| Standard WLAN 802.11 b, 802.11 g, 802.11 n | |
| Banda di frequenze 2,4 GHz | |
| Velocità di trasmissione dati fino a 300 Mbit/s | |
| Crittografia WPA, WPA2, WEP (128/64) * | |
| Dimensioni (L x A x P) circa 54 x 76 x 81 mm | |
| Peso circa 88 g | |
| Temperatura operativa, umidità dell'aria | da 5 °C a 35 °C; max. 85 % di umidità relativa |
| Temperatura di conservazione, umidità dell'aria | da -20 °C a 60 °C; max. 90 % di umidità relativa |
* WEP (128/64) crittografia solo per 802.11 b/g.
Modifiche dei dati tecnici e del design possono avvenire senza preavviso.
Disposizioni di sicurezza
Prima di utilizzare per la prima volta l'apparecchio leggere attentamente le istruzioni qui di seguito riportate, anche se si possiede una certa familiarità con le apparecchiature elettroniche. Conservare accuratamente queste istruzioni d'uso come riferimento futuro. In caso di cessione dell'amplificatore WLAN consegnare anche queste istruzioni. Sono parte integrante del prodotto.
PERICOLO! Questo simbolo, in correlazione alla scritta "Pericolo", segnala una situazione rischiosa che se non viene evitata può comportare ferimenti di grave entità o persino la morte.
AVVERTENZA! Questo simbolo, in correlazione alla scritta "Avvertenza", contrassegna indicazioni importanti per il funzionamento sicuro dell'apparecchio e per la protezione dell'utente.
Questo simbolo contrassegna ulteriori note informative relative all'argomento.
Condizioni operative
Non utilizzare l'amplificatore WLAN in ambienti in cui sono presenti temperature elevate o con alta umidità dell'aria (ad es. in bagno) oppure eccessivamente polverosi. Temperatura e umidità operative: da 5 °C a 35 °C, max. 85 % di umidità relativa.
Posizionare sempre l'amplificatore WLAN a una distanza minima di 20 cm dal corpo, per evitare i danni dovuti alle radiazioni elettromagnetiche.
PERICOLO! Attenzione:
• non sottoporre l'apparecchio all'azione diretta di fonti di calore (ad es. caloriferi);
• non esporre l'apparecchio alla luce solare diretta o a una forte luce artificiale;
• non collocare l'apparecchio nelle immediate vicinanze di campi magnetici (ad es. altoparlanti);
• non collocare fuochi vivi (ad es. candele accese) sull'apparecchio o nelle immediate vicinanze;
• non lasciar penetrare corpi esterni;
- l'apparecchio non deve venire a contatto con spruzzi o gocce d'acqua o liquidi aggressivi. Non utilizzare l'apparecchio vicino all'acqua e non immergerlo in acqua (non collocare oggetti colmi di liquidi, ad es. vasi o bevande sopra o vicino all'apparecchio);
- non esporre l'apparecchio ad elevate variazioni della temperatura, poiché l'umidità potrebbe condensarsi e causare cortocircuiti elettrici. Se, tuttavia, l'apparecchio è stato esposto a notevoli sbalzi termici, attendere (circa 2 ore) che l'apparecchio stesso si adegui alla temperatura dell'ambiente prima di utilizzarlo;
• non sottoporre l'apparecchio a scosse e vibrazioni eccessive;
• non afferrare mai l'apparecchio con le mani bagnate, pericolo di scossa elettrica; - le aperture sul corpo esterno servono per la ventilazione dell'amplificatore WLAN. Non devono essere coperte o ostruite in alcun caso; sussiste il pericolo di incendio.
La mancata osservanza delle istruzioni sopra menzionate comporta pericoli per la salute personale e potenziali danni a carico dell'apparecchio.
PERICOLO! Sicurezza di funzionamento
- Collegare l'amplificatore WLAN esclusivamente a una presa liberamente accessibile, in modo che sia possibile scollegarlo rapidamente dalla rete elettrica in caso di pericolo (fumo, odore di bruciato). La presa deve rimanere facilmente accessibile anche durante l'utilizzo dell'apparecchio.
- L'interruttore principale (10) dell'apparecchio non lo scollega completamente dalla rete elettrica. Anche quando quest'ultimo non viene utilizzato, consuma un minimo di corrente. In caso di mancato
utilizzo per un tempo prolungato, ad esempio per una vacanza, scollegare l'amplificatore WLAN dalla rete elettrica. In questo modo si minimizza anche il rischio di incendi o di combustione senza fiamma che è sempre presente quando un apparecchio è collegato alla rete elettrica. Per scollegare completamente l'amplificatore WLAN dalla rete elettrica estrarre la spina.
- Scollegare l'amplificatore WLAN anche in caso di intemperie o di un temporale, con presenza di fulmini, in quanto, se colpito da un fulmine, l'amplificatore potrebbe venir distrutto in seguito a sovratensione.
- Non utilizzare adattatori o prolunghe che siano danneggiati o che non siano conformi alle norme di sicurezza in vigore.
PERICOLO! Bambini e persone diversamente abili
Gli apparecchi elettrici devono essere tenuti fuori dalla portata dei bambini. Anche le persone diversamente abili dovrebbero utilizzare gli apparecchi elettrici solo nell'ambito delle loro possibilità. Non lasciare mai bambini e persone diversamente abili incustoditi a contatto con apparecchi elettrici, se non dietro supervisione o istruzione iniziale sull'utilizzo degli apparecchi stessi da parte di chi è responsabile della loro sicurezza. Sorvegliare i bambini, assicurandosi che non giochi con
l'apparecchio. Le piccole parti, se inghiottite, possono costituire un pericolo mortale. Tenere lontani anche i fogli di cellophane degli imballaggi.
PERICOLO! Pericolo di soffocamento.
PERICOLO! Interfaccia radio
Non utilizzare l'apparecchio in aereo, in ospedale, in sala operatoria o nelle vicinanze di un sistema elettronico medico. Le onde radio trasmesse possono compromettere il funzionamento di dispositivi sensibili. Tenere l'apparecchio a una distanza minima di 20 cm da un pacemaker o da un defibrillatore impiantabile, in quanto le onde radio potrebbero comprometterne il regolare funzionamento del pacemaker e del defibrillatore. Le onde radio trasmesse possono provocare rumori fastidiosi negli apparecchi acustici. A componente radio inserita non avvicinare l'apparecchio a gas infiammabili o ad ambienti a rischio di esplosione (ad es. officine di verniciatura), poiché le onde radio trasmesse possono generare esplosioni oppure incendi. Il raggio d'azione delle onde radio dipende dalle condizioni ambientali circostanti. Con il traffico di dati tramite un collegamento senza fili, anche terzi non
autorizzati possono ricevere i dati. Targa GmbH declina ogni responsabilità per disturbi radio o TV causati da modifiche non autorizzate a questo apparecchio. Targa, inoltre, non si assume alcuna responsabilità per il ricambio o la sostituzione di connettori e apparecchi che non sono stati forniti dall'azienda stessa. L'utente è il solo responsabile della riparazione di guasti dovuti a una modifica non autorizzata del genere e del ricambio o della sostituzione dell'apparecchio.
AVVERTENZA! Cavo
Afferrare il cavo sempre attraverso il connettore e non tirare il cavo stesso. Non posizionare mobili o altri oggetti pesanti sui cavi e assicurarsi che questi non vengano piegati, in particolare modo in prossimità del connettore e delle prese di collegamento. Non fare mai nodi in un cavo e non legarlo ad altri cavi. Tutti i cavi devono essere posizionati in modo tale da non essere calpestati o da non ostacolare nessuno.
AVVERTENZA! Manutenzione/Pulizia
Se l'apparecchio ha subito un danno, ad es. il corpo esterno è stato danneggiato, se al suo interno sono penetrati liquidi od oggetti, se è stato esposto alla pioggia o all'umidità, è necessario eseguire la riparazione. È necessaria la riparazione anche se l'apparecchio non funziona perfettamente o se è caduto. Se dovesse svilupparsi del fumo oppure se si avvertono rumori od odori insoliti, è necessario spegnere subito l'apparecchio ed estrarre la spina. In questi casi utilizzare nuovamente l'apparecchio solo dopo un controllo effettuato da un tecnico specializzato. Tutti i lavori di riparazione devono essere eseguiti da personale specializzato. Non aprire mai il corpo esterno dell'apparecchio. Pulire l'apparecchio solo con un panno asciutto e pulito e mai con liquidi aggressivi. Non cercare di aprire il corpo esterno dell'apparecchio. In questi casi non verrà riconosciuto il diritto di garanzia.
Conservazione in caso di inutilizzo
Se non si desidera utilizzare l'apparecchio per un periodo di tempo prolungato, scollegare l'amplificatore WLAN dalla rete elettrica. Inoltre l'apparecchio deve essere conservato a temperature comprese tra -20 °C e 60 °C. L'umidità relativa dell'aria non deve superare il 90%.
Attenzione: gli intervalli di temperatura e umidità relativa per la conservazione e l'utilizzo si differenziano nettamente; consultare pertanto le indicazioni riportate nel paragrafo "Condizioni operative".
Diritto d'autore
Il contenuto di queste istruzioni d'uso è soggetto al diritto d'autore e viene fornito al lettore esclusivamente a titolo informativo.
Qualsiasi copia o riproduzione dei dati e delle informazioni senza autorizzazione scritta ed esplicita da parte dell'autore è vietata. Ciò riguarda anche l'uso commerciale del contenuto e dei dati.
Testo e immagini corrispondono allo stato tecnico al momento della stampa.
Prima della messa in funzione
Estrarre l'amplificatore WLAN e gli accessori dalla confezione e rimuovere completamente il materiale di imballaggio.
Accertarsi che l'amplificatore WLAN non sia danneggiato. In caso di danni, l'amplificatore WLAN non deve essere utilizzato.
L'amplificatore WLAN amplia la WLAN della rete domestica. L'amplificatore WLAN supporta le tre seguenti modalità:
Ripetitore (Repeater)
La portata della propria rete senza fili (WLAN) viene aumentata. In questo modo i dispositivi WLAN che si trovano al di fuori della portata della rete senza fili, vengono collegati a questa rete mediante l'amplificatore WLAN.
Client
È possibile connettere un dispositivo con interfaccia LAN (ad es. computer, notebook o televisore) che non dispone di una propria WLAN all'amplificatore WLAN tramite il cavo LAN (cavo di rete). L'amplificatore WLAN può quindi connettere senza fili il proprio dispositivo ad un router WLAN già esistente.
Non è possibile garantire la compatibilità con tutti i dispositivi, pertanto consultare la documentazione dell'apparecchio.
Access Point (AP)
Questa modalità può essere utilizzata, ad esempio, per trasformare un router che non dispone di una propria WLAN in un "Router WLAN". A tal fine il router deve essere collegato tramite il cavo LAN (cavo di rete, vedere dotazione) all'amplificatore WLAN.
AVVERTENZA! Utilizzare esclusivamente il cavo di rete in dotazione!
Messa in funzione
Impostare modalità
Selezionare la modalità desiderata con il selettore di modalità (8). Spostare a tal fine il selettore di modalità (8) sulla posizione desiderata (Access Point, Repeater o Client).
Modalità Ripetitore (Repeater)
La modalità Ripetitore serve all'ampliamento della portata della propria rete senza fili. I dispositivi WLAN che si trovano al di fuori della portata della rete senza fili, possono essere collegati a questa rete mediante l'amplificatore WLAN.

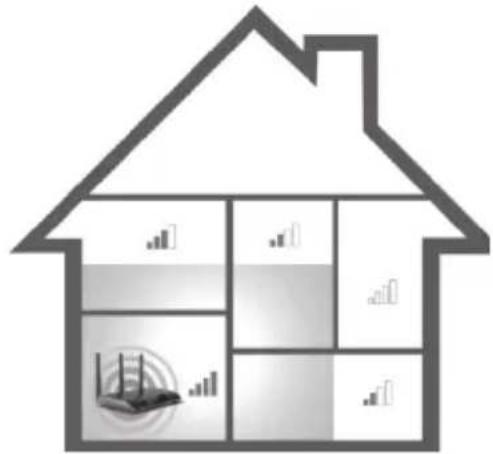

Portata senza amplificatore WLAN Portata con amplificatore WLAN
Per la modalità Ripetitore, il selettore di modalità (8) deve essere posizionato su "Repeater".
Al momento della prima messa in funzione, l'amplificatore WLAN deve essere collocato nelle vicinanze (a circa 2 - 3 metri) del router WLAN.

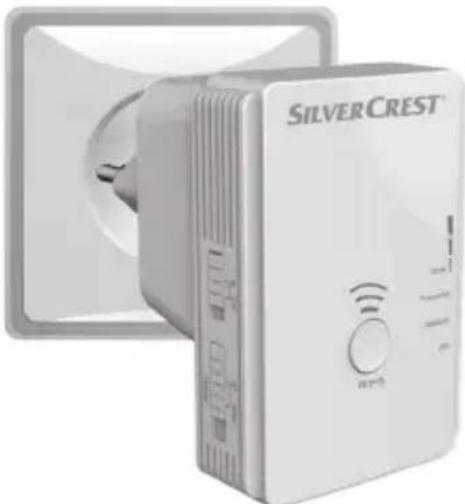

Collegare l'amplificatore WLAN alla rete elettrica solo tramite una presa ben raggiungibile.
Accendere quindi l'amplificatore WLAN, posizionando l'interruttore principale (10) su "ON". Dopo l'accensione, l'amplificatore WLAN necessita di un determinato periodo di tempo (tempo di avvio) prima di essere pronto all'uso. Attendere ca. 30 secondi dopo l'accensione prima di utilizzare l'amplificatore WLAN.
Vi sono due diverse possibilità di configurazione dell'amplificatore WLAN. Se il router WLAN supporta WPS, è possibile utilizzare questa comoda funzione per una facile configurazione. Se si intende utilizzare un router WLAN senza funzione WPS, è necessario collegare l'amplificatore WLAN tramite cavo di rete o WLAN al proprio computer ed eseguire la configurazione.
WPS - La configurazione più semplice
Questo è il modo più semplice per configurare l'amplificatore WLAN. Accertarsi innanzitutto che la funzione WPS sia supportata dal proprio router WLAN. Consultare a tale scopo la documentazione del router WLAN.
- Premere il tasto WPS (9) nell'amplificatore WLAN per almeno 6 secondi. Il LED Power/WPS (2) lampeggerà per circa 2 minuti.
- Durante questi 2 minuti, premere il tasto di collegamento (WPS) sul router WLAN. Consultare a tale scopo la documentazione del router WLAN.
(Immagine simbolica, il tasto di collegamento (WPS) può differire a seconda del modello di router) L'amplificatore WLAN si connette automaticamente al router WLAN e applica tutte le impostazioni. Non appena la connessione è stata stabilita, l'indicatore di intensità di campo (1) segnala la potenza del segnale. Ora è possibile utilizzare l'amplificatore WLAN. L'amplificatore WLAN è accessibile sotto l'SSID (nome WLAN) e sotto la chiave di rete del router WLAN.
Ora è possibile utilizzare l'amplificatore laddove il segnale WLAN deve essere potenziato. La collocazione ottimale dell'amplificatore WLAN è esattamente a metà tra il router WLAN e i dispositivi WLAN da collegare alla rete mediante tale amplificatore. Testare altre collocazioni se l'amplificatore WLAN non può essere utilizzato in quel punto. Utilizzare l'amplificatore WLAN solo se collegato a una presa facilmente accessibile.
È possibile configurare più amplificatori WLAN. In questo caso occorre eseguire una configurazione dopo l'altra.
Se il router WLAN non supporta la funzione WPS oppure se la connessione non viene stabilita per altri motivi, è necessario configurare manualmente l'amplificatore WLAN.
Configurazione manuale
Vi sono due diverse possibilità di configurazione dell'amplificatore WLAN.
Se sul proprio computer non si utilizzano le impostazioni di rete standard ed è stato impostato manualmente un indirizzo IP, occorre cambiare nuovamente le impostazioni di rete su Ottieni automaticamente un indirizzo IP. Consultare a tale scopo la documentazione del proprio computer.
-
È possibile configurare l'amplificatore WLAN tramite il cavo di rete. Se si intende configurare l'amplificatore WLAN tramite il cavo di rete, si deve collegare l'amplificatore al proprio computer. Utilizzare a tal fine il cavo di rete in dotazione. Inserire un'estremità del cavo di rete nella presa WAN/LAN (6) o nella presa LAN (7) dell'amplificatore WLAN e l'altra estremità nella presa LAN del computer.
-
In alternativa è possibile eseguire la configurazione senza fili mediante la WLAN. A tale scopo avviare sul proprio computer la ricerca delle reti wireless disponibili. Nell'elenco delle reti wireless disponibili viene visualizzata la rete SWV 300 C1. Selezionare quindi la rete SWV 300 C1 e fare clic sul pulsante Connetti, per connettersi in modalità wireless all'amplificatore WLAN. Dopo aver premuto il pulsante Connetti, potrebbe essere necessario fare clic anche sull'opzione Connetti senza configurare la rete.
Aprire quindi il browser Internet sul computer. Nella barra degli indirizzi del browser Internet digitare http://repeater.setup e confermare l'inserimento con il tasto Invio.

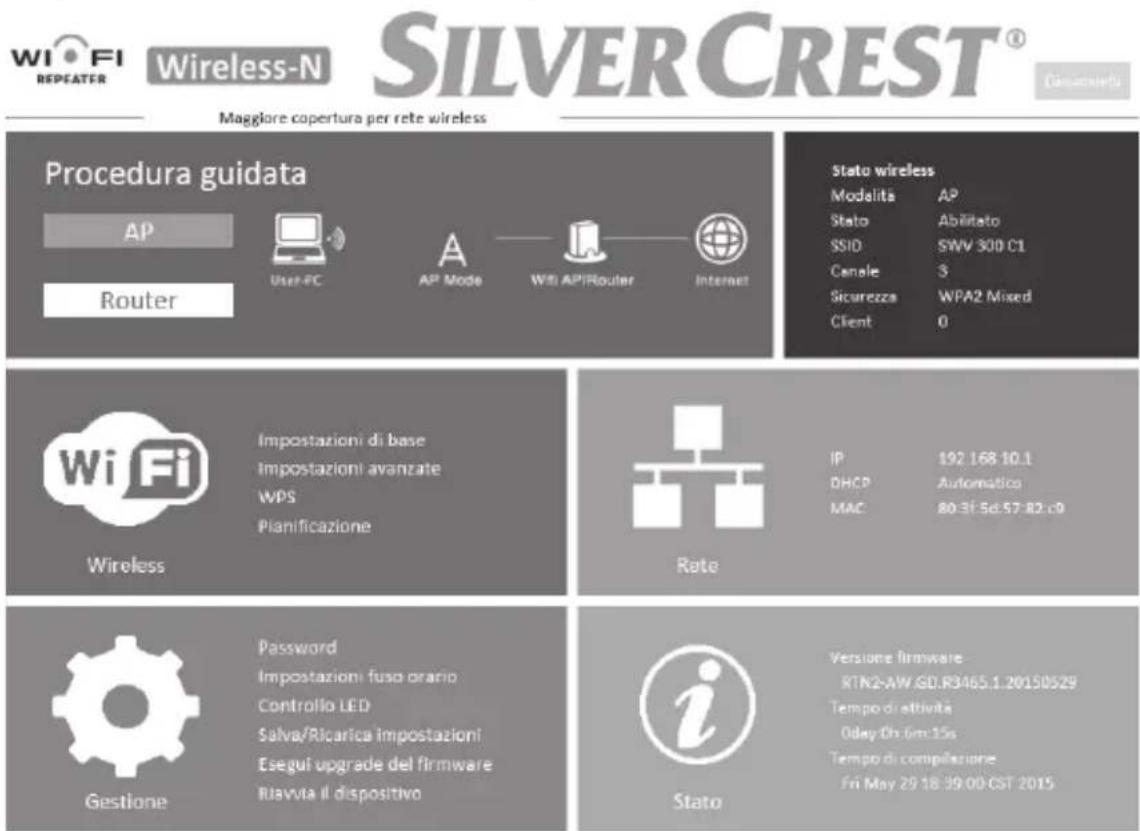

Si aprirà la finestra di login dell'amplificatore WLAN. Selezionare la lingua desiderata (Language) e inserire admin come nome utente e password. Dopodiché fare clic sul pulsante Invia. Si apre il menu di configurazione dell'amplificatore WLAN.

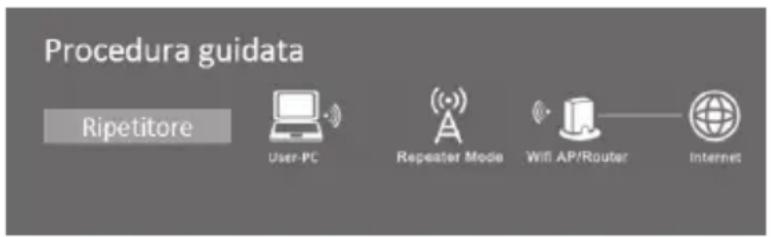

Eseguire la configurazione con l'ausilio della procedura guidata. A tal fine fare clic nel campo Procedura guidata sul pulsante Ripetitore.

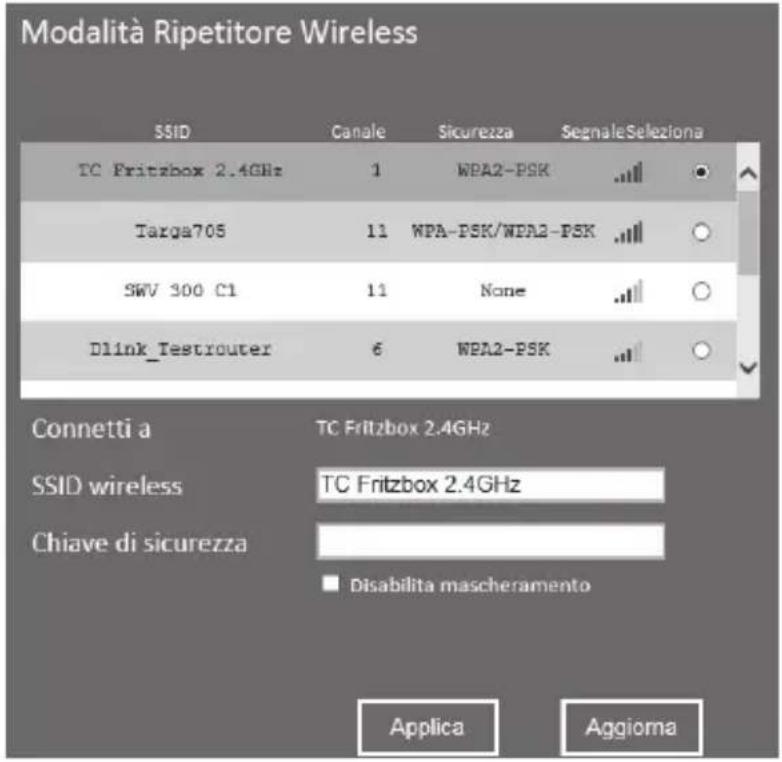

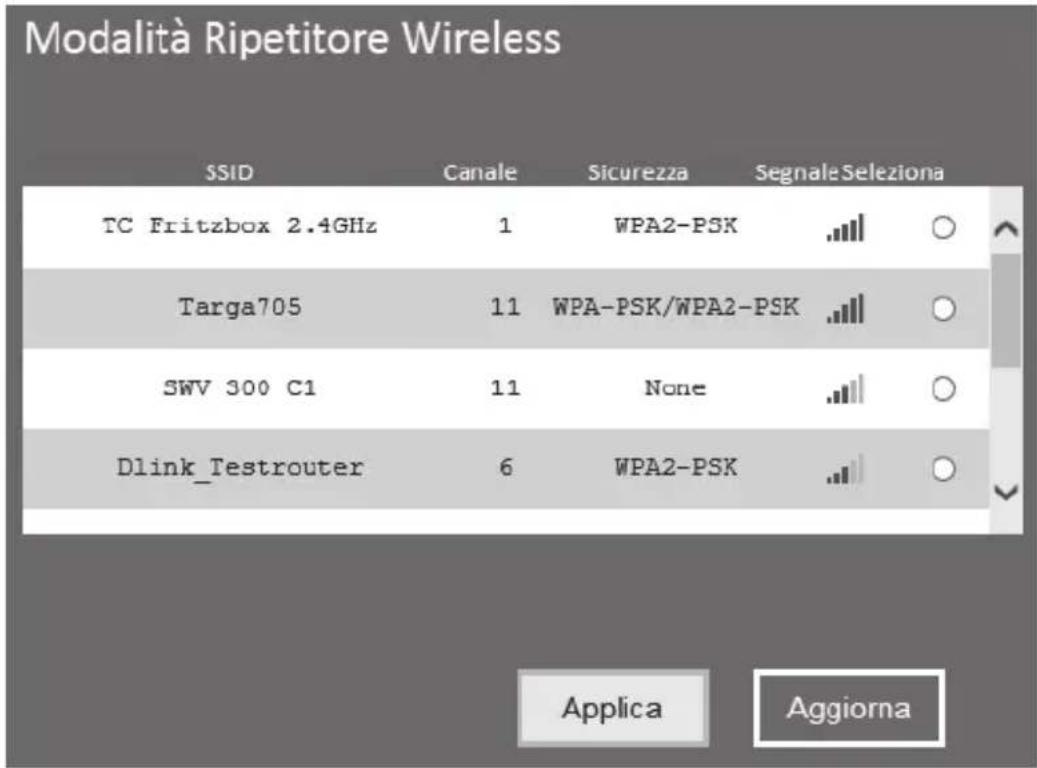

Selezionare dall'elenco una rete WLAN di cui si intende ampliare la portata, marcando la rete corrispondente nel campo "Seleziona".
Dopo aver selezionato una rete WLAN, alla voce SSID wireless è possibile indicare un SSID a scelta per l'amplificatore WLAN. Nel campo Chiave di sicurezza inserire la chiave di rete del router WLAN. Mettere una spunta su Disabilita mascheramento per visualizzare la chiave di sicurezza inserita. Dopo aver completato l'inserimento, premere il pulsante Applica.

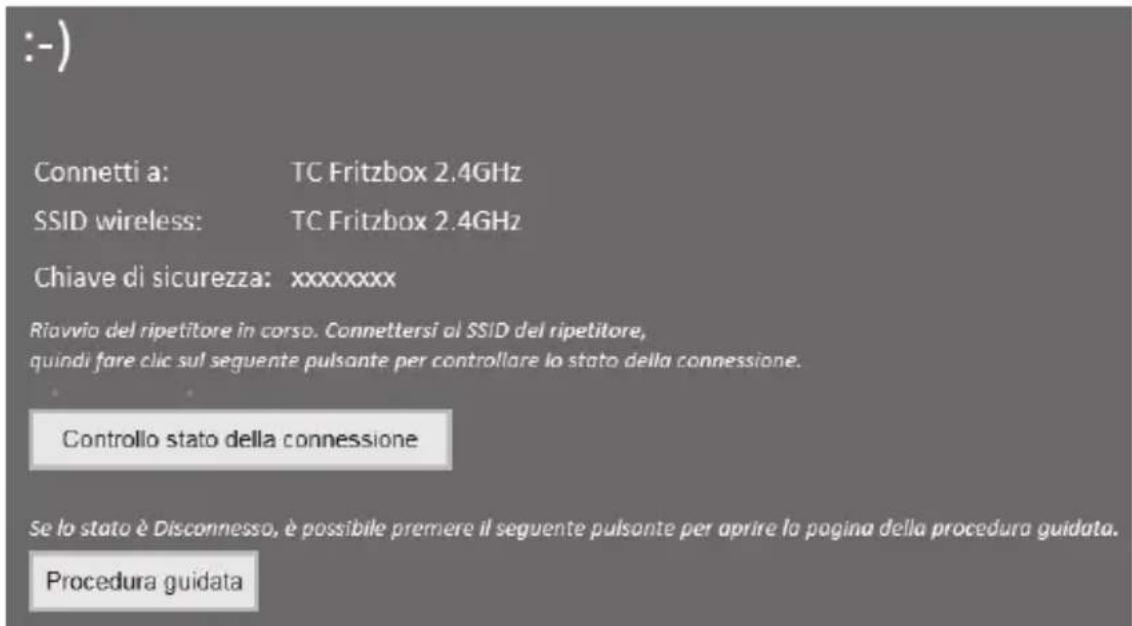

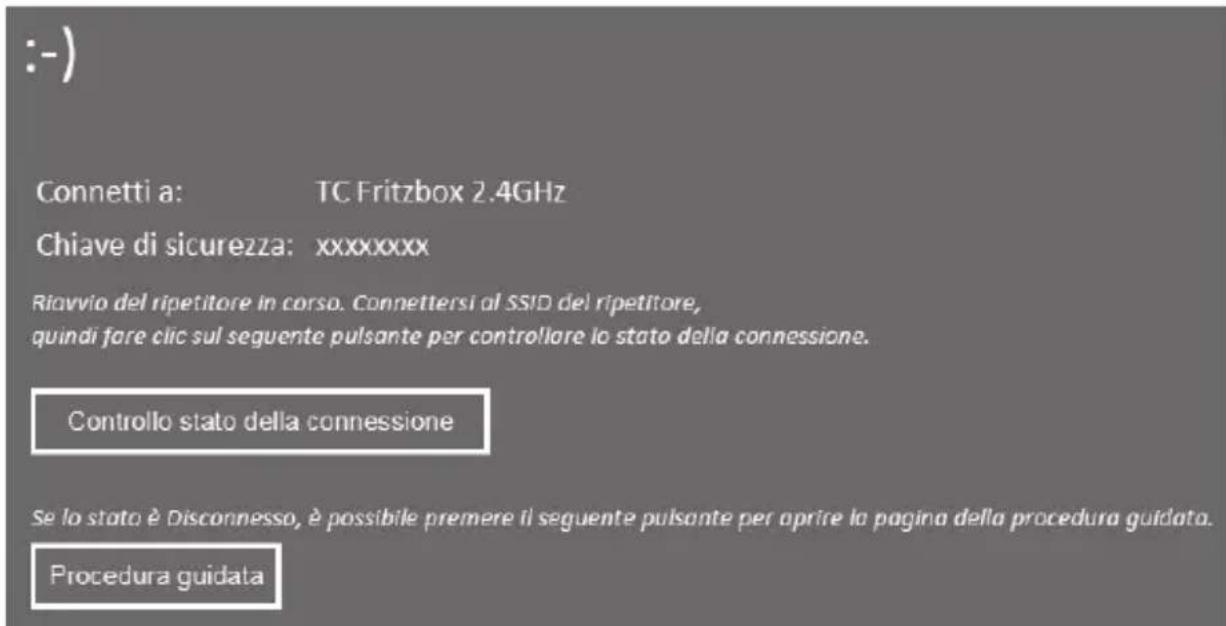

L'amplificatore WLAN si riavvia. Attendere ca. 30 secondi prima di eseguire altre operazioni.
Al termine del riavvio, l'amplificatore WLAN è disponibile con l'SSID indicato dall'utente e con la chiave di rete del proprio router WLAN.
Se si desidera tornare al menu di configurazione, fare clic su WIFI Repeater nella barra del titolo oppure digitare repeater.setup nella barra degli indirizzi del browser Internet. Tenere presente che è
necessario stabilire una connessione con l'amplificatore WLAN. A tale scopo collegare l'amplificatore WLAN al computer con il cavo di rete in dotazione.
Non appena la connessione è stata stabilita, l'indicatore di intensità di campo (1) segnala la potenza del segnale. Ora è possibile utilizzare l'amplificatore WLAN. L'amplificatore WLAN è accessibile con l'SSID (nome WLAN) stabilito in precedenza dall'utente e con la chiave di rete del proprio router WLAN.
Ora è possibile utilizzare l'amplificatore laddove il segnale WLAN deve essere potenziato. La collocazione ottimale dell'amplificatore WLAN è esattamente a metà tra il router WLAN e i dispositivi WLAN da collegare alla rete mediante tale amplificatore. Testare altre collocazioni se l'amplificatore WLAN non può essere utilizzato in quel punto. Utilizzare l'amplificatore WLAN solo se collegato a una presa facilmente accessibile.
Se si desidera aprire il menu di configurazione, assicurarsi che sia presente una connessione valida con l'amplificatore WLAN. A tale scopo collegare l'amplificatore WLAN al computer con il cavo di rete in dotazione.
Modalità Client

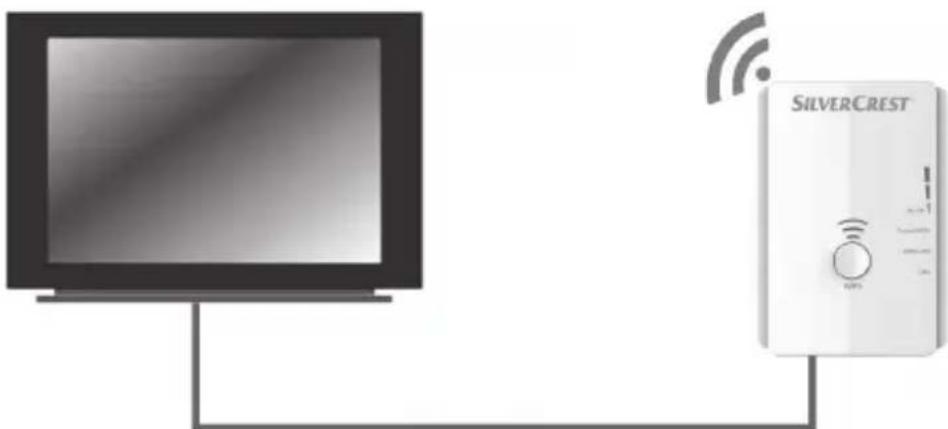

La modalità Client consente di connettere senza fili a un router WLAN già esistente dispositivi con interfaccia LAN (ad es. computer, notebook o televisore) che non dispongono di una propria WLAN.
Esempio di applicazione:
Per la modalità Client, il selettore di modalità (8) deve essere posizionato su "Client".
Al momento della prima messa in funzione, l'amplificatore WLAN deve essere collocato nelle vicinanze (a circa 2 - 3 metri) del router WLAN.
Collegare l'amplificatore WLAN alla rete elettrica solo tramite una presa ben raggiungibile.
Accendere quindi l'amplificatore WLAN, posizionando l'interruttore principale (10) su "ON". Dopo l'accensione, l'amplificatore WLAN necessita di un determinato periodo di tempo (tempo di avvio) prima di essere pronto all'uso. Attendere ca. 30 secondi dopo l'accensione prima di utilizzare l'amplificatore WLAN.
Vi sono due diverse possibilità di configurazione dell'amplificatore WLAN. Se il router WLAN supporta WPS, è possibile utilizzare questa comoda funzione per una facile configurazione. Se si intende utilizzare un router WLAN senza funzione WPS, è necessario collegare l'amplificatore WLAN tramite cavo di rete al proprio computer ed eseguire la configurazione.
WPS - La configurazione più semplice
Questo è il modo più semplice per configurare l'amplificatore WLAN. Accertarsi innanzitutto che la funzione WPS sia supportata dal proprio router WLAN. Consultare a tale scopo la documentazione del router WLAN.
- Premere il tasto WPS (9) nell'amplificatore WLAN per almeno 6 secondi. Il LED Power/WPS (2) lampeggerà per circa 2 minuti.
- Durante questi 2 minuti, premere il tasto di collegamento (WPS) sul router WLAN. Consultare a tale scopo la documentazione del router WLAN.
(Immagine simbolica, il tasto di collegamento (WPS) può differire a seconda del modello di router) L'amplificatore WLAN si connette automaticamente al router WLAN e applica tutte le impostazioni. Non appena la connessione è stata stabilita, l'indicatore di intensità di campo (1) segnala la potenza del segnale. Ora è possibile utilizzare l'amplificatore WLAN dove si intende connettere il dispositivo in modo wireless al router WLAN.
Collegare l'amplificatore WLAN al proprio dispositivo. Utilizzare a tal fine il cavo di rete in dotazione. Inserire un'estremità del cavo di rete nella presa WAN/LAN (6) o nella presa LAN (7) dell'amplificatore WLAN e l'altra estremità nella presa LAN del dispositivo. Utilizzare l'amplificatore WLAN solo se collegato a una presa facilmente accessibile.
Se il router WLAN non supporta la funzione WPS oppure se la connessione non viene stabilita per altri motivi, è necessario configurare manualmente l'amplificatore WLAN.
Configurazione manuale
Se sul proprio computer non si utilizzano le impostazioni di rete standard ed è stato impostato manualmente un indirizzo IP, occorre cambiare nuovamente le impostazioni di rete su Ottieni automaticamente un indirizzo IP. Consultare a tale scopo la documentazione del proprio computer.
Occorre configurare l'amplificatore WLAN tramite il cavo di rete. A tal fine collegare l'amplificatore WLAN al proprio computer. Utilizzare il cavo di rete in dotazione. Inserire un'estremità del cavo di rete nella presa WAN/LAN (6) o nella presa LAN (7) dell'amplificatore WLAN e l'altra estremità nella presa LAN del computer.
Aprire quindi il browser Internet sul computer. Nella barra degli indirizzi del browser Internet digitare http://repeater.setup e confermare l'inserimento con il tasto Invio.
Si aprirà la finestra di login dell'amplificatore WLAN. Selezionare la lingua desiderata (Language) e inserire admin come nome utente e password. Dopodiché fare clic sul pulsante Invia. Si apre il menu di configurazione dell'amplificatore WLAN.
SilverCrest SWV 300 C1

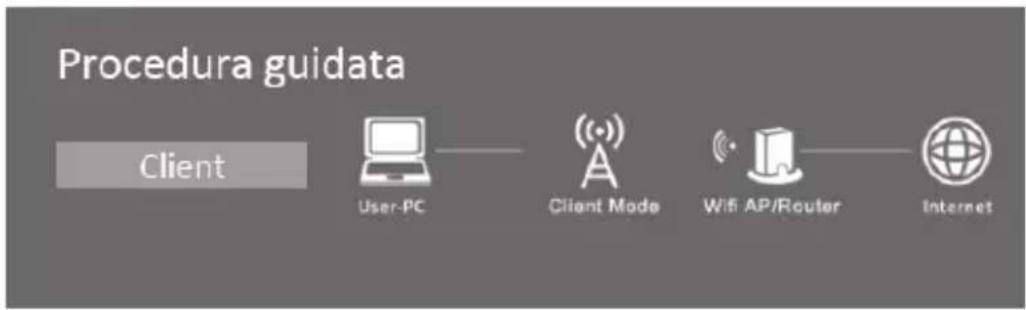

Eseguire la configurazione con l'ausilio della procedura guidata. A tal fine fare clic nel campo Procedura guidata sul pulsante Client.


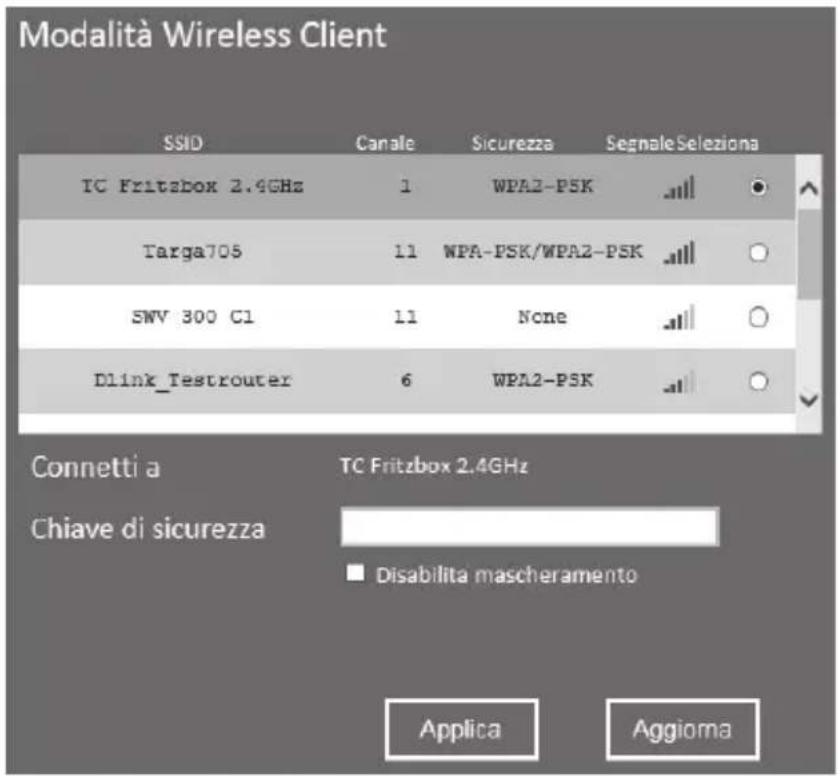

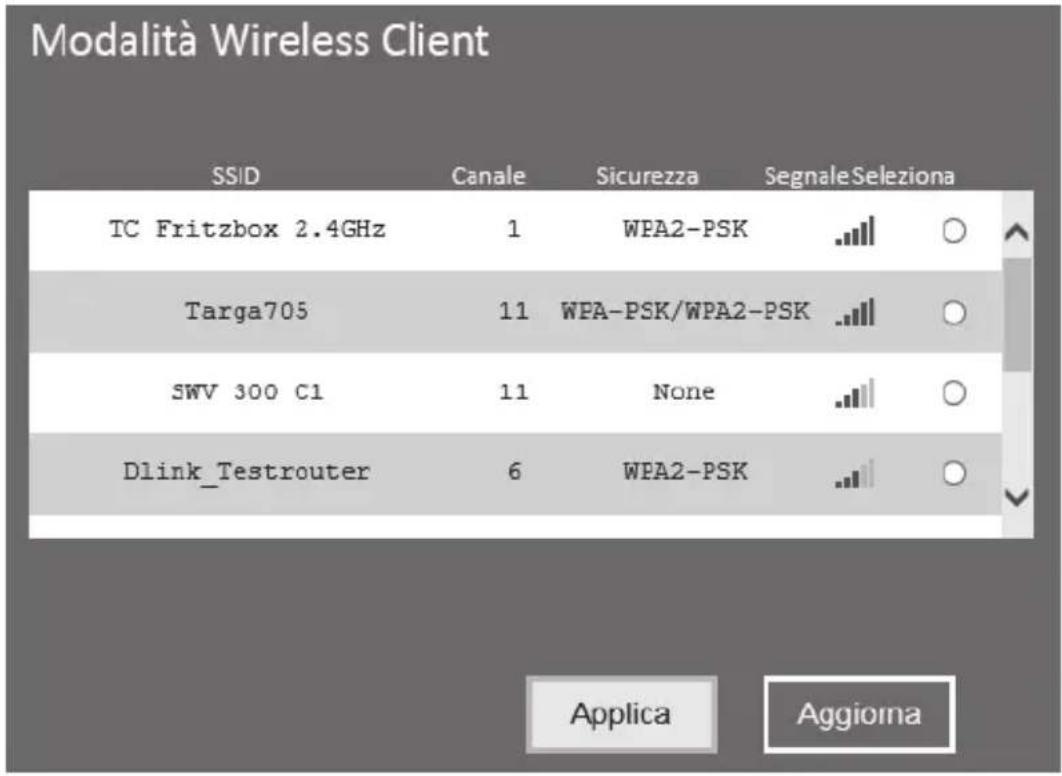

Selezionare dall'elenco una rete WLAN a cui si intende connettere l'amplificatore WLAN, marcando la rete corrispondente nel campo "Seleziona".
SilverCrest SWV 300 C1
Dopo aver selezionato una rete WLAN, alla voce Chiave di sicurezza indicare la chiave di rete del router WLAN. Mettere una spunta su Disabilita mascheramento per visualizzare la chiave di sicurezza inserita.
Dopo aver completato l'inserimento, premere il pulsante Applica.
192 - Italiano
L'amplificatore WLAN si riavvia. Attendere ca. 30 secondi prima di eseguire altre operazioni.
Dopo il riavvio, è possibile collegare l'amplificatore WLAN tramite un cavo di rete al proprio dispositivo (ad es. computer, notebook o televisore). Utilizzare a tal fine il cavo di rete in dotazione. Inserire un'estremità del cavo di rete nella presa WAN/LAN (6) o nella presa LAN (7) dell'amplificatore WLAN e l'altra estremità nella presa LAN del dispositivo. Utilizzare l'amplificatore WLAN solo se collegato a una presa facilmente accessibile.
Modalità Access Point (Modalità Router)
Utilizzare la modalità Access Point (AP) per ottenere un "punto di accesso wireless". In questa modalità è possibile connettere dispositivi WLAN all'amplificatore WLAN. Inoltre è possibile, ad esempio, trasformare un router non abilitato a WLAN in un router WLAN.
Esempio di applicazione:
Per la modalità Access Point il selettore di modalità (8) deve essere posizionato su "Access Point".
Collegare l'amplificatore WLAN alla rete elettrica solo tramite una presa ben raggiungibile.
Accendere quindi l'amplificatore WLAN, posizionando l'interruttore principale (10) su "ON". Dopo l'accensione, l'amplificatore WLAN necessita di un determinato periodo di tempo (tempo di avvio) prima di essere pronto all'uso. Attendere ca. 30 secondi dopo l'accensione prima di utilizzare l'amplificatore WLAN.
Vi sono due diverse possibilità di configurazione dell'amplificatore WLAN.
Se sul proprio computer non si utilizzano le impostazioni di rete standard ed è stato impostato manualmente un indirizzo IP, occorre cambiare nuovamente le impostazioni di rete su Ottieni automaticamente un indirizzo IP. Consultare a tale scopo la documentazione del proprio computer.
- È possibile configurare l'amplificatore WLAN tramite il cavo di rete. Se si intende configurare l'amplificatore WLAN tramite il cavo di rete, si deve collegare l'amplificatore al proprio computer. Utilizzare a tal fine il cavo di rete in dotazione. Inserire un'estremità del cavo di rete nella presa WAN/LAN (6) o nella presa LAN (7) dell'amplificatore WLAN e l'altra estremità nella presa LAN del computer.
- In alternativa è possibile eseguire la configurazione senza fili mediante la WLAN. A tale scopo avviare sul proprio computer la ricerca delle reti wireless disponibili. Nell'elenco delle reti wireless disponibili viene visualizzata la rete SWV 300 C1. Selezionare quindi la rete SWV 300 C1 e fare clic sul pulsante Connetti, per connettersi in modalità wireless all'amplificatore WLAN. Dopo aver premuto il pulsante Connetti, potrebbe essere necessario fare clic anche sull'opzione Connetti senza configurare la rete.
Aprire quindi il browser Internet sul computer. Nella barra degli indirizzi del browser Internet digitare http://repeater.setup e confermare l'inserimento con il tasto Invio.
Si aprirà la finestra di login dell'amplificatore WLAN. Selezionare la lingua desiderata (Language) e inserire admin come nome utente e password. Dopodiché fare clic sul pulsante Invia. Si apre il menu di configurazione dell'amplificatore WLAN.
Eseguire la configurazione con l'ausilio della procedura guidata. A tal fine nel campo Procedura guidata fare clic sul pulsante AP per configurare l'amplificatore WLAN come Access Point.
Per configurare l'amplificatore WLAN come router, fare clic sul pulsante Router. In questa modalità, ad esempio, è possibile utilizzare un modem DSL collegato all'amplificatore WLAN come un router WLAN. Grazie ad esso i propri dispositivi si possono connettere senza fili all'amplificatore WLAN e la connessione Internet può avvenire mediante il proprio modem DSL e fornitore di servizi Internet.
Una volta selezionata la modalità Router, occorre scegliere anche il tipo di accesso a Internet. Sono disponibili le seguenti opzioni:
- I fornitori di servizi Internet assegnano un indirizzo IP fisso - Con questa opzione l'indirizzo IP deve essere fisso. Potete richiedere l'indirizzo IP al vostro fornitore di servizi Internet.
- Ottieni automaticamente un indirizzo IP - Con questa opzione l'indirizzo IP viene assegnato automaticamente dal fornitore di servizi Internet. Non è necessario inserire altre informazioni.
- ADSL Dial-up – Con questa opzione occorre indicare il nome utente e la password per il proprio fornitore di servizi internet. Potete richiedere il nome utente e la password al vostro fornitore di servizi Internet.

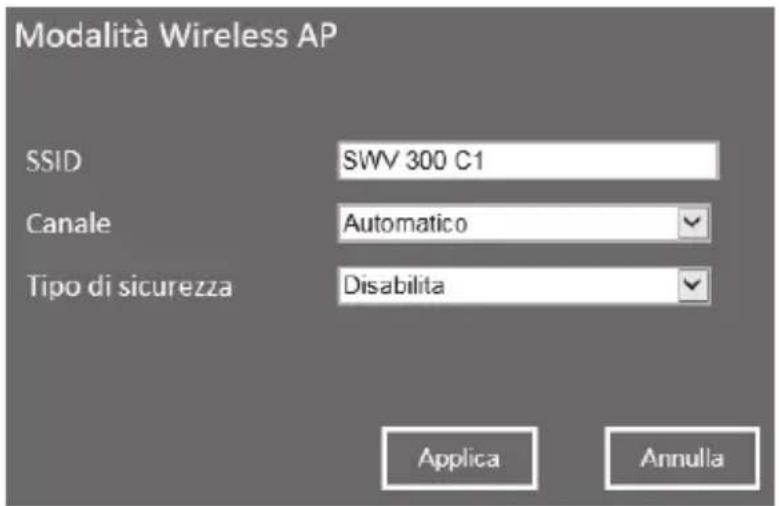

Nel campo SSID inserire un SSID a piacere per l'amplificatore WLAN. In Canale è possibile definire un numero di canale oppure con l'opzione Automatico attivare l'assegnazione automatica di un numero di canale. Alla voce Tipo di sicurezza selezionare una crittografia per proteggere la propria rete da accessi indesiderati. È anche possibile configurare la rete in modo non sicuro, selezionando l'opzione Disabilita. Si raccomanda tuttavia di configurare una crittografia.
Dopo aver selezionato una crittografia, occorre quindi indicare una chiave di rete nel campo Chiave di sicurezza. Mettere una spunta su Disabilita mascheramento per visualizzare la chiave di sicurezza inserita. Memorizzare bene la chiave di rete o custodirla in un luogo sicuro.
Dopo aver completato l'inserimento, premere il pulsante Applica.
L'amplificatore WLAN si riavvia. Attendere ca. 30 secondi prima di eseguire altre operazioni.
Modalità Wireless AP
User-PC
AP Mode
Wifi AP/Router
Internet
Connetti a:
SSID:
Password:
TC Fritzbox 2.4GHz
TC Fritzbox 2.4GHz
XXXXXXXXX
Riavvio del dispositivo in corso, connettersi a TC Fritzbox 2.4GHz
Dopo il riavvio, l'amplificatore WLAN è disponibile sotto l'SSID e la chiave di rete indicati.
WPS - Connessione all'Access Point (Modalità Router)
Questo è il modo più semplice per stabilire una connessione con l'Access Point. Accertarsi innanzitutto che la funzione WPS sia supportata dal proprio dispositivo. Consultare a tale scopo la documentazione del dispositivo.
- Premere il tasto WPS (9) nell'amplificatore WLAN per almeno 3 secondi. Il LED Power/WPS (2) lampeggerà per circa 2 minuti.
- Durante questi 2 minuti, premere il tasto di collegamento (WPS) sul dispositivo. Consultare a tale scopo la documentazione del dispositivo.
Il dispositivo si connette quindi automaticamente all'amplificatore WLAN (Access Point) e applica tutte le impostazioni. È ora possibile accedere in modalità wireless all'amplificatore WLAN (Access Point).
Se il dispositivo non supporta la funzione WPS, è possibile configurare la connessione all'amplificatore WLAN (Access Point) anche manualmente.
Connessione manuale all'Access Point
Per stabilire manualmente una connessione con l'amplificatore WLAN (Access Point), è necessario cercare le reti wireless disponibili sul proprio dispositivo. Nell'elenco delle reti wireless disponibili viene visualizzato l'amplificatore WLAN (Access Point) sotto l'SSID indicato dall'utente (nome WLAN). Selezionare l'SSID corrispondente (nome WLAN) per connettere in modalità wireless il dispositivo all'amplificatore WLAN (Access Point). Inserire la chiave di rete assegnata dall'utente. Consultare la documentazione del dispositivo.
Menu di configurazione dell'amplificatore WLAN
È possibile aprire il menu di configurazione dell'amplificatore WLAN sul proprio computer con un browser Internet. In questo menu è possibile effettuare le impostazioni avanzate dell'amplificatore WLAN, visualizzare informazioni o installare una nuova versione del firmware.
Vi sono due diverse possibilità di configurazione dell'amplificatore WLAN.
Se sul proprio computer non si utilizzano le impostazioni di rete standard ed è stato impostato manualmente un indirizzo IP, occorre cambiare nuovamente le impostazioni di rete su Ottieni automaticamente un indirizzo IP. Consultare a tale scopo la documentazione del proprio computer.
- È possibile configurare l'amplificatore WLAN tramite il cavo di rete. Se si intende configurare l'amplificatore WLAN tramite il cavo di rete, si deve collegare l'amplificatore al proprio computer. Utilizzare a tal fine il cavo di rete in dotazione. Inserire un'estremità del cavo di rete nella presa WAN/LAN (6) o nella presa LAN (7) dell'amplificatore WLAN e l'altra estremità nella presa LAN del computer.
- In alternativa è possibile eseguire la configurazione senza fili mediante la WLAN. A tale scopo avviare sul proprio computer la ricerca delle reti wireless disponibili. Nell'elenco delle reti wireless disponibili viene visualizzata la rete SWV 300 C1. Selezionare quindi la rete SWV 300 C1 e fare clic sul pulsante Connetti, per connettersi in modalità wireless all'amplificatore WLAN. Dopo
aver premuto il pulsante Connetti, potrebbe essere necessario fare clic anche sull'opzione Connetti senza configurare la rete.
Se l'amplificatore WLAN è utilizzato in modalità Client (il selettore di modalità è su "Client"), la configurazione è possibile solo tramite il cavo di rete.
Dopo aver stabilito la connessione come precedentemente descritto, aprire il browser Internet sul computer. Nella barra degli indirizzi del browser Internet digitare http://repeater.setup e confermare l'inserimento con il tasto Invio.
Si aprirà la finestra di login dell'amplificatore WLAN. Selezionare la lingua desiderata (Language) e inserire admin come nome utente e password. Dopodiché fare clic sul pulsante Invia.
Si apre il menu di configurazione dell'amplificatore WLAN.
È possibile chiudere il menu di configurazione facendo clic sul pulsante Disconnetti in alto a destra. Il menu di configurazione è suddiviso nelle seguenti sezioni:
206 - Italiano
Procedura guidata
Questa procedura permette di configurare facilmente l'amplificatore WLAN. Viene visualizzata la modalità attualmente impostata (Ripetitore, Client o AP - Access Point). Per avviare la procedura guidata, fare clic sul pulsante Ripetitore, Client oppure AP o Router. Seguire le istruzioni della procedura guidata sullo schermo.
Stato wireless
In questo punto sono visualizzate le informazioni sulla rete wireless dell'amplificatore WLAN. Considerare che, in base alla modalità impostata (Ripetitore, Client o Access Point) per l'amplificatore WLAN, non vengono visualizzate tutte le opzioni.
Modalità
In questo punto viene visualizzato il tipo di utilizzo dell'amplificatore WLAN attualmente impostato.
Stato
In questo punto viene visualizzato lo stato attuale dell'amplificatore WLAN.
SSID
In questo punto viene visualizzato l'SSID dell'amplificatore WLAN.
Connetti a
In questo punto viene visualizzato con quale dispositivo WLAN è connesso l'amplificatore WLAN.
Canale
In questo punto viene visualizzato il canale utilizzato dall'amplificatore WLAN.
Sicurezza
In questo punto viene visualizzato il tipo di crittografia utilizzata dall'amplificatore WLAN.
Client
In questo punto viene visualizzato il numero di client (dispositivi) connessi con l'amplificatore WLAN.
WiFi
In questo punto è possibile eseguire altre impostazioni relative alla WLAN. A tal fine fare clic sul simbolo oppure direttamente sull'opzione desiderata:

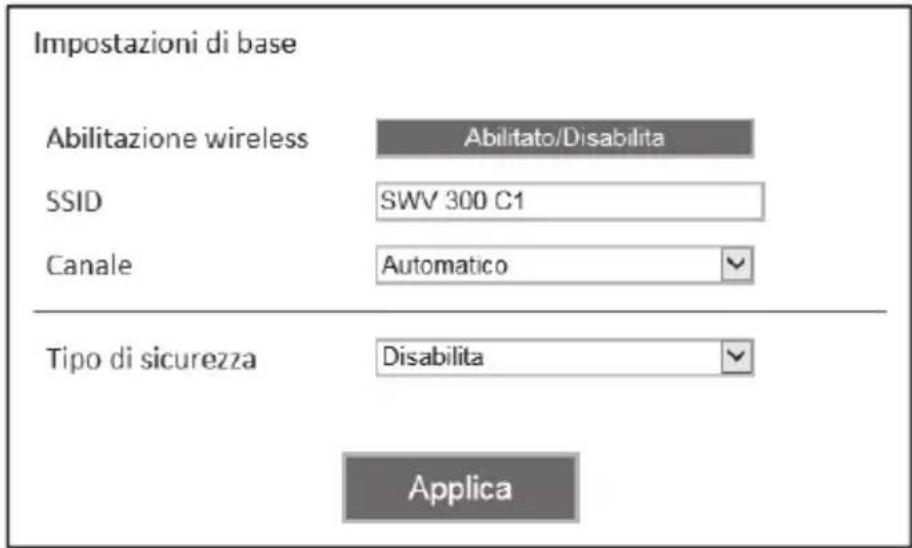

Impostazioni di base
Abilitazione wireless
In questo punto è possibile abilitare o disabilitare il wireless. Fare clic a tale scopo sul pulsante Abilitato/Disabilita. Se il pulsante Abilitato/Disabilita viene rappresentato in verde, il wireless è abilitato. Se il pulsante Disabilitato/Abilita viene rappresentato in grigio, il wireless è disabilitato.
Tenere presente che in caso di disattivazione non è più possibile l'accesso senza fili all'amplificatore WLAN. Collegare l'amplificatore WLAN con il cavo di rete al proprio computer per ripristinare l'accesso all'amplificatore WLAN.
SSID
In questo punto è possibile adattare l'SSID (nome WLAN) dell'amplificatore WLAN. Nella modalità Ripetitore l'SSID del router viene indicato in questo punto.
Canale
Definire un numero di canale o selezionare l'opzione Automatico, per attivare l'assegnazione automatica di un numero di canale.
Tipo di sicurezza
Impostare in questo punto una crittografia per la rete.
Fare clic sul pulsante Applica per applicare le impostazioni modificate. L'amplificatore WLAN si riavvia. Attendere ca. 30 secondi prima di eseguire altre operazioni.
Si consiglia di utilizzare la crittografia WPA/WPA2 PSK, perché offre la massima sicurezza. Se i dispositivi WLAN utilizzati non supportano la crittografia WPA/WPA2 PSK, sarà necessario impiegare un altro tipo di crittografia.
Impostazioni avanzate
Impostazioni avanzate
RegDomain
Banda
Trasmissione SSID
WMM
Tipo di preambolo
Preambolo lungo ○ Preambolo breve
IAPP
● Abilita ○ Disabilita
Protezione
○ Abilita ● Disabilita
Aggregazione
Abilita Disabilita
Intervallo di guardia breve® Abilita ○ Disabilita
Partizione WLAN
○ Abilita ● Disabilita
STBC
Abilita Disabilita
20/40MHz coesistono
○ Abilita ● Disabilita
Energia RF
100% 70% 50% 30%
Applica
Questa opzione dovrebbe essere utilizzata solo da utenti esperti. In questo punto è possibile eseguire le impostazioni della rete. Poiché le impostazioni devono essere adattate individualmente alla propria rete, l'argomento non sarà trattato oltre in questa sede. Per maggiori informazioni contattare il nostro servizio telefonico di assistenza clienti (vedere alla pagina 232).
Fare clic sul pulsante Applica per applicare le impostazioni modificate.

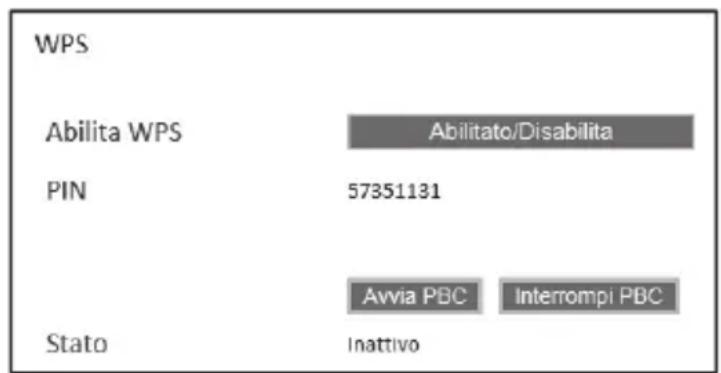

WPS
Abilita WPS
Al momento dell'acquisto la funzione WPS è abilitata. Qui è possibile disattivare o attivare questa funzione. Fare clic sul pulsante Abilitato/Disabilita, per disattivare la funzione WPS. Se il pulsante Abilitato/Disabilita è rappresentato in verde, la funzione WPS è abilitata. Se il pulsante Disabilitato/Abilita è rappresentato in grigio, la funzione WPS è disabilitata. Fare clic sul pulsante
Disabilitato/Abilita, per attivare la funzione WPS. Considerare che, con la funzione WPS disabilitata, non è possibile stabilire nessuna connessione a un dispositivo WLAN mediante tale funzione. Inoltre anche il tasto WPS (9) dell'amplificatore WLAN non ha alcuna funzione.
PIN
In questo punto viene visualizzato il PIN WPS dell'amplificatore WLAN. Con questo PIN è possibile connettere l'amplificatore WLAN al proprio router WLAN. Quest'ultimo deve tuttavia supportare il metodo PIN WPS. Immettere il PIN WPS nel router WLAN. Consultare a tale scopo la documentazione del router WLAN. L'amplificatore WLAN si connette automaticamente al router WLAN e applica tutte le impostazioni. Non appena la connessione è stata stabilita, l'indicatore di intensità di campo (1) si accende. Ora è possibile utilizzare l'amplificatore WLAN.
Avvia PBC / Interrompi PBC
In questo punto è possibile connettere l'amplificatore WLAN a un dispositivo abilitato al WPS. Fare clic sul pulsante Avvia PBC, per avviare la funzione WPS. Il LED Power/WPS (2) dell'amplificatore WLAN lampeggerà per circa 2 minuti. Durante questi 2 minuti, premere il tasto di collegamento (WPS) sul dispositivo. Consultare a tale scopo la documentazione del dispositivo. L'amplificatore WLAN si connette ora automaticamente al dispositivo. Non appena la connessione è stata stabilita, l'indicatore di intensità di campo (1) si accende. Ora è possibile utilizzare l'amplificatore WLAN. La funzione WPS può essere terminata facendo clic sul pulsante Interrompi PBC.
Stato
In questo punto viene visualizzato lo stato WPS attuale dell'amplificatore WLAN. Sono possibili le seguenti visualizzazioni: Inattivo - L'esecuzione della scansione WPS non è stata ancora avviata, Avviato - L'esecuzione della scansione WPS è stata avviata, In connessione - La connessione WPS viene stabilita, Operazione riuscita - La connessione WPS è stata stabilita con esito positivo, Operazione non riuscita - La connessione WPS non è riuscita, Sovrapposizione - Diversi dispositivi tentano di stabilire una connessione WPS allo stesso tempo, Timeout - La connessione WPS non è riuscita a causa del timeout.
Pianificazione
L'opzione Pianificazione è disponibile solo nelle modalità Access Point e Ripetitore.
Pianificazione
Essa permette di configurare una commutazione temporale per la rete wireless, in modo che si abiliti e disabiliti automaticamente. Fare clic a tal fine sul pulsante Disabilitato/Abilita. Se il pulsante Abilitato/Disabilita è rappresentato in verde, la commutazione temporale della rete wireless è abilitata. Se il pulsante Disabilitato/Abilita è rappresentato in grigio, la commutazione temporale della rete wireless è disabilitata.
Quando la commutazione temporale della rete wireless è abilitata, è possibile fissare fino a 10 regole. Per attivare una regola, fare clic sulla casella corrispondente nella colonna Abilita. Selezionare successivamente nella riga corrispondente il giorno della settimana desiderato oppure Tutti i giorni per una frequenza giornaliera. Indicare quindi l'intervallo temporale nel quale la rete wireless deve essere abilitata.
Fare clic sul pulsante Applica per applicare le impostazioni modificate.
Per l'opzione Pianificazione l'amplificatore WLAN necessita di una connessione Internet. Prestare attenzione anche alla possibile sovrapposizione con una commutazione temporale del proprio router. Questo significa che esso può disattivare la WLAN solo dopo il ripetitore. Verificare inoltre, nel menu "Impostazioni fuso orario" dell'amplificatore WLAN, se l'ora e la data sono impostate correttamente.

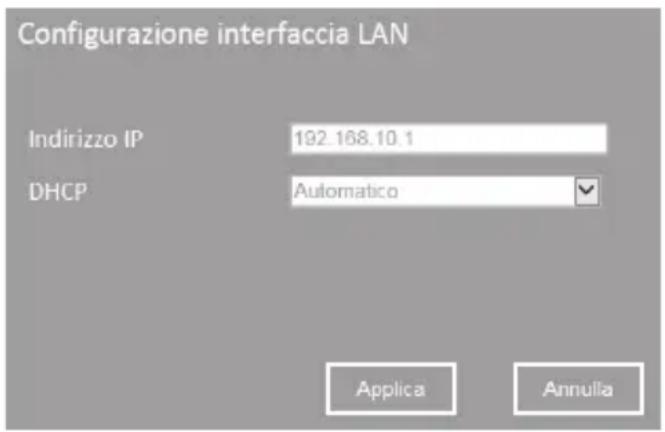

Rete
In questo punto vengono direttamente visualizzati l'indirizzo IP utilizzato, la modalità DHCP impostata e l'indirizzo MAC dell'amplificatore WLAN. Fare clic sul simbolo "Rete" per adattare le impostazioni di rete.
Indirizzo IP
Qui è possibile modificare l'indirizzo IP dell'amplificatore WLAN.
DHCP
Qui è possibile impostare la modalità DHCP. Sono disponibili le seguenti opzioni: Disabilita, Server e Automatico. Al momento dell'acquisto è abilitata l'opzione Automatico. Con l'opzione
Automatico gli indirizzi IP vengono assegnati automaticamente. In questo caso le attribuzioni sono permanenti e non possono essere eliminate. Il vantaggio è che un dispositivo riceve sempre lo stesso indirizzo IP. Lo svantaggio è che i nuovi dispositivi non ricevono nessun indirizzo IP se l'area indirizzi è stata completamente assegnata, anche se vi sono indirizzi IP che non vengono più utilizzati attivamente. A differenza dell'opzione Server, in cui gli indirizzi IP sono assegnati automaticamente e definiti in una tabella. L'attribuzione in questo caso non è permanente e i dispositivi possono ricevere un altro indirizzo IP.
Per applicare le impostazioni modificate, fare clic sul pulsante Applica oppure su Annulla, per rifiutarle.
Gestione
Qui è possibile eseguire ulteriori impostazioni o installare una nuova versione del firmware. Fare clic sul simbolo "Gestione" oppure direttamente sull'opzione desiderata:
Impostazioni fuso orario
Controllo LED
Salva/Ricarica impostazioni
Esegui upgrade del firmware
Riavvia il dispositivo

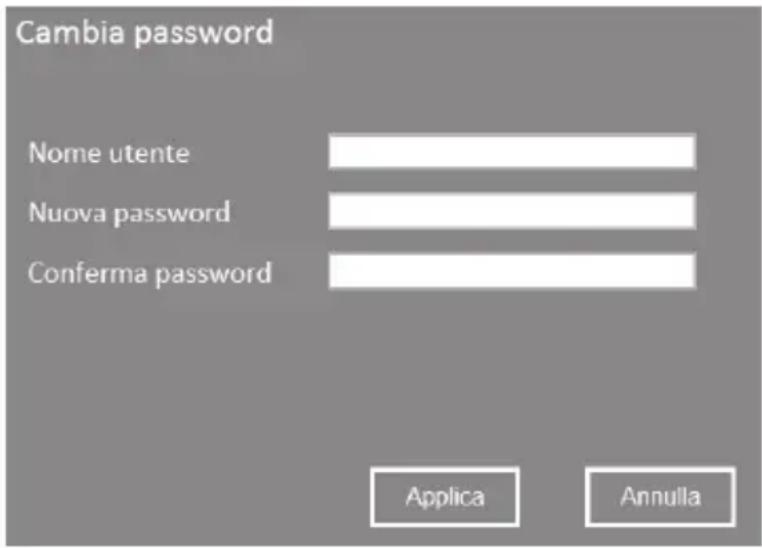

Password
Qui è possibile modificare la password predefinita (admin) per accedere all'amplificatore WLAN. Immettere a tal fine un nome utente e per due volte la nuova password.
Per applicare la password modificata, fare clic su Applica oppure su Annulla, per interrompere l'operazione.
Memorizzare bene il nome utente e la password oppure custodirli in un luogo sicuro!

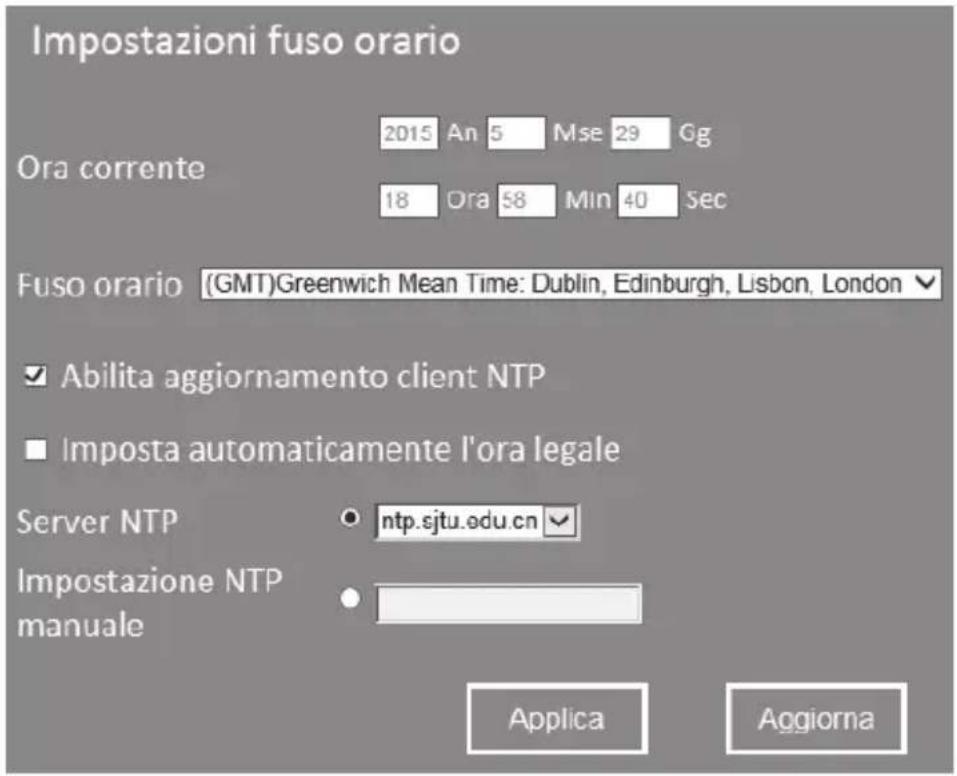

Impostazioni fuso orario
Qui è possibile impostare la data e l'ora. Inserire la data e l'ora nei campi corrispondenti.
In Fuso orario indicare il fuso orario in cui si trova l'utente.
In Abilita aggiornamento client NTP è presente una spunta, per adattare l'ora tramite un server NTP (Network Time Protocol). L'ora e la data in questo caso vengono sincronizzate a un server attraverso Internet. Per attivare il cambio automatico tra ora legale/invernale, mettere una spunta su Imposta automaticamente l'ora legale.
Impostare quindi uno dei server NTP predefiniti nel campo Server NTP oppure indicare l'indirizzo di un server NTP nel campo Impostazione NTP manuale.
Per applicare le impostazioni modificate, fare clic sul pulsante Applica. Facendo clic sul pulsante Aggiorna, è possibile aggiornare la visualizzazione.

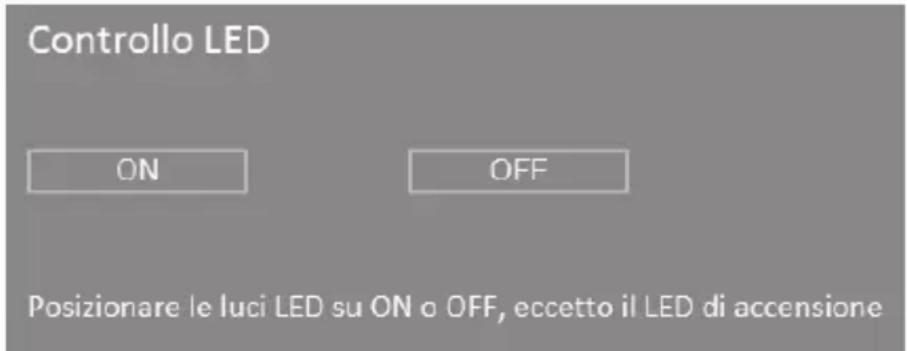

Controllo LED
Con questa funzione è possibile disattivare e attivare i LED dell'amplificatore WLAN. Ciò non ha alcuna influenza sul LED Power/WPS (2), che non può essere disattivato.
Fare clic sul pulsante OFF per disattivare i LED. Per riattivare i LED, occorre fare clic sul pulsante ON. Tenere presente che dopo la disattivazione o attivazione dei LED l'amplificatore WLAN effettua un riavvio.

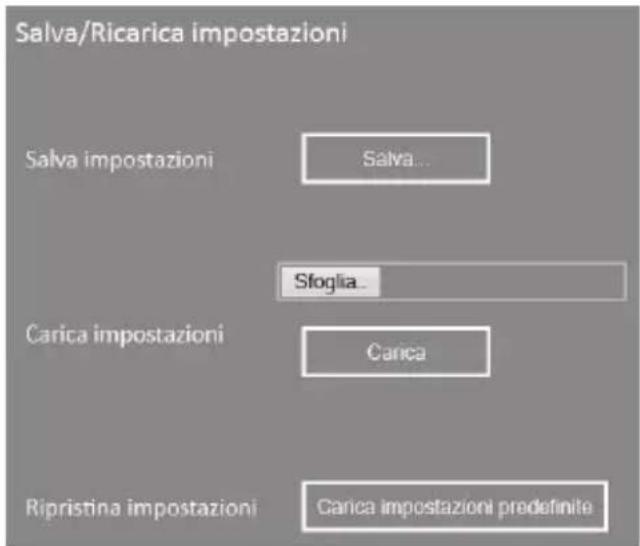

Salva/Ricarica impostazioni
In questo punto è possibile salvare, caricare e resettare la configurazione dell'amplificatore WLAN.
Fare clic sul pulsante Salva..., per salvare la configurazione dell'amplificatore WLAN in un file sul proprio computer.
Per selezionare una configurazione salvata, fare clic sul pulsante Sfoglia... e dopodiché selezionare il file di configurazione desiderato sul proprio computer. Quindi fare clic su Carica, per caricare il file di configurazione precedentemente selezionato.
Fare clic sul pulsante Carica impostazioni predefinite, per ripristinare le impostazioni di fabbrica dell'amplificatore WLAN. Confermare la seguente richiesta di conferma con OK, per caricare definitivamente le impostazioni di fabbrica oppure interrompere l'operazione con Annulla.
Considerare che con il ripristino delle impostazioni di fabbrica, tutte le modifiche delle impostazioni eseguite precedentemente andranno perse.

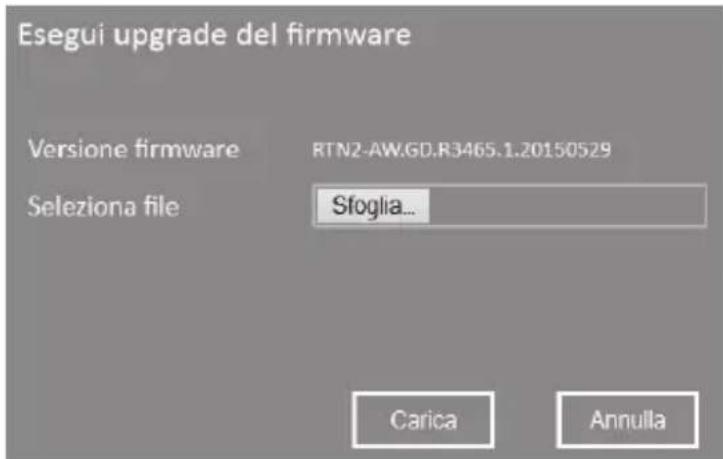

Esegui upgrade del firmware
Se è stata ricevuta una nuova versione del firmware, è possibile installarla. Fare clic su Sfoglia... e selezionare la nuova versione del firmware sul proprio computer. Seguire le indicazioni sullo schermo per installare la versione del firmware.
Considerare che con l'upgrade del firmware l'amplificatore WLAN resetta le impostazioni di fabbrica e tutte le modifiche delle impostazioni eseguite precedentemente andranno perse.
Riavvia il dispositivo
Qui è possibile riavviare l'amplificatore WLAN.
Fare clic a tale scopo sul pulsante Riavvia. Confermare la seguente richiesta di conferma con OK, per riavviare definitivamente l'amplificatore WLAN oppure interrompere l'operazione con Annulla.
Stato
Qui vengono direttamente visualizzati la versione del firmware utilizzata, la durata di funzionamento dopo l'ultima accensione e la data di creazione (tempo di compilazione) della versione firmware installata dell'amplificatore WLAN. Fare clic sul simbolo "Stato" per visualizzare ulteriori informazioni. Verranno visualizzate informazioni dettagliate sul sistema, WLAN e LAN.
Avvertenze per l'ambiente e indicazioni di smaltimento
Gli apparecchi contrassegnati da questo simbolo sono soggetti alla direttiva europea 2012/19/EU. Tutti gli apparecchi elettrici ed elettronici non più utilizzati devono essere smaltiti, separatamente dai rifiuti domestici, presso appositi punti di raccolta previsti dalla propria amministrazione comunale. Lo smaltimento corretto dell'apparecchio non più utilizzato evita danni all'ambiente e tutela la salute personale. L'amministrazione comunale, l'ufficio responsabile dello smaltimento rifiuti oppure il negozio nel quale è stato acquistato il prodotto forniscono ulteriori informazioni sulle direttive riguardanti lo smaltimento dell'apparecchio non più utilizzato.
Smaltire anche l'imballaggio nel rispetto dell'ambiente. Gli imballaggi possono essere smaltiti nella raccolta della carta o consegnati nei punti di raccolta pubblici per il riciclaggio. Pellicole e plastiche in dotazione vengono raccolte tramite l'impresa di smaltimento locale e smaltite nel rispetto dell'ambiente.
Marchio di conformità
Questo apparecchio è conforme, nel rispetto dei requisiti essenziali e delle relative disposizioni, alla direttiva Bassa Tensione 2006/95/EC, alla direttiva R&TTE 1999/5/EC, alla direttiva ErP 2009/125/EC e alla direttiva RoHS 2011/65/EU. La relativa dichiarazione di conformità si trova al termine di queste istruzioni.
Risoluzione dei problemi
È possibile risolvere autonomamente la maggior parte dei problemi avvalendosi della seguente tabella. Se il problema dovesse persistere nonostante queste proposte di soluzione, contattare il nostro servizio telefonico di assistenza (vedere alla pagina 232). Non effettuare autonomamente nessun lavoro di riparazione!
II LED Power/WPS (2) non si accende.
- Verificare che l'interruttore principale (10) sia posizionato su "ON".
- La presa è difettosa o il fusibile è saltato; verificare la presa con un altro apparecchio.
Nessuna connessione wireless al router WLAN
- Si è troppo distanti dal router WLAN, avvicinarsi.
- La funzione WLAN del router WLAN è disabilitata, abilitarla.
Nessuna connessione LAN
- Verificare che il cavo di rete sia correttamente inserito nella presa WAN/LAN (6) o nella presa LAN (7) dell'amplificatore WLAN e nella presa LAN del dispositivo.
Connessione con il tasto WPS non riuscita
- Provare una seconda volta a stabilire una connessione con il tasto WPS.
- Riportare l'amplificatore WLAN allo stato originale al momento dell'acquisto. Premere il tasto Reset (5) per ca. 10 secondi con un oggetto appuntito, fino a quando il LED Power/WPS (2) si spegne. L'amplificatore WLAN si riavvia. L'amplificatore WLAN necessita di un determinato periodo di tempo (tempo di avvio) prima di essere pronto all'uso. Attendere ca. 30 secondi prima di utilizzare l'amplificatore WLAN. Successivamente riprovare a stabilire una connessione con il tasto WPS.
- Eliminare sorgenti di interferenza tra l'amplificatore WLAN e il router WLAN.
- L'amplificatore WLAN e il router WLAN sono troppo distanti, avvicinarli.
Il menu di configurazione dell'amplificatore WLAN non viene visualizzato.
- L'indirizzo http://repeater.setup non è stato inserito correttamente nella barra degli indirizzi del browser Internet; verificare e correggere l'inserimento.
- La configurazione dell'amplificatore WLAN è errata. Riportare l'amplificatore WLAN allo stato originale al momento dell'acquisto. A tal fine premere il tasto Reset (5) per ca. 10 secondi con un oggetto appuntito, fino a quando il LED Power/WPS (2) si spegne. L'amplificatore WLAN si riavvia.
L'amplificatore WLAN necessita di un determinato periodo di tempo (tempo di avvio) prima di essere pronto all'uso. Attendere ca. 30 secondi prima di utilizzare l'amplificatore WLAN.
Informazioni sulla garanzia e sull'assistenza
Garanzia di TARGA GmbH
con questo apparecchio riceve 3 anni di garanzia a partire dalla data di acquisto. Si prega di conservare lo scontrino fiscale originale come prova d'acquisto. Prima della messa in funzione del prodotto, leggere la documentazione allegata. Se dovesse presentarsi un problema che non si riesce a risolvere con i mezzi indicati, contattare la nostra assistenza clienti. Per ogni richiesta si prega di avere a disposizione il codice articolo o il numero di serie, se esistente. Nel caso in cui non sia possibile trovare una soluzione per via telefonica, tramite la nostra assistenza clienti viene contattata una seconda assistenza, in base alla causa del difetto. Grazie alla garanzia, se dovessero essere riscontrati difetti di materiale o di fabbricazione, il prodotto sarà, a nostra discrezione, riparato o sostituito gratuitamente. La riparazione o sostituzione del prodotto non comporta l'inizio di un nuovo periodo di garanzia. Materiali soggetti a usura come batterie, accumulatori ed elementi illuminanti sono esclusi dalla garanzia.
La garanzia legale nei confronti del venditore sussiste oltre alla presente garanzia e non viene in alcun modo limitata da quest'ultima.
Assistenza
Telefono: 02 - 69 68 28 59
E-Mail: service.IT@targa-online.com
Telefono: 044 - 511 82 91
E-Mail: service.CH@targa-online.com
Telefono: 800 - 62 175
E-Mail: service.MT@targa-online.com
IAN: 106969
Produttore
TARGA GmbH
Coesterweg 45
59494 SOEST
GERMANY
Content
Introduction.... 236
Intended use.... 237
Supplied items 238
Overview 239
LED indicators....240
Technical data.... 241
- SilverCrest SWV 300 C1
- Avvertenze per l'ambiente e indicazioni di smaltimento.... 228
- Marchio di conformità 229
- Risoluzione dei problemi 229
- Informazioni sulla garanzia e sull'assistenza.... 231
- Introduzione
- Utilizzo conforme alla destinazione d'uso
- Dotazione
- Panoramica
- Disposizioni di sicurezza
- Condizioni operative
- PERICOLO! Attenzione:
- PERICOLO! Sicurezza di funzionamento
- PERICOLO! Bambini e persone diversamente abili
- PERICOLO! Pericolo di soffocamento.
- PERICOLO! Interfaccia radio
- AVVERTENZA! Cavo
- AVVERTENZA! Manutenzione/Pulizia
- Conservazione in caso di inutilizzo
- Diritto d'autore
- Prima della messa in funzione
- Ripetitore (Repeater)
- Client
- Access Point (AP)
- AVVERTENZA! Utilizzare esclusivamente il cavo di rete in dotazione!
- Messa in funzione
- Impostare modalità
- Modalità Ripetitore (Repeater)
- WPS - La configurazione più semplice
- Configurazione manuale
- Modalità Client
- Modalità Access Point (Modalità Router)
- Modalità Wireless AP
- WPS - Connessione all'Access Point (Modalità Router)
- Connessione manuale all'Access Point
- Menu di configurazione dell'amplificatore WLAN
- Procedura guidata
- Stato wireless
- Modalità
- Stato
- SSID
- Connetti a
- Canale
- Sicurezza
- WiFi
- Abilitazione wireless
- Tipo di sicurezza
- Impostazioni avanzate
- WPS
- Abilita WPS
- PIN
- Avvia PBC / Interrompi PBC
- Pianificazione
- Rete
- Indirizzo IP
- DHCP
- Gestione
- Password
- Impostazioni fuso orario
- Controllo LED
- Salva/Ricarica impostazioni
- Esegui upgrade del firmware
- Riavvia il dispositivo
- Avvertenze per l'ambiente e indicazioni di smaltimento
- Marchio di conformità
- Risoluzione dei problemi
- II LED Power/WPS (2) non si accende.
- Nessuna connessione wireless al router WLAN
- Nessuna connessione LAN
- Connessione con il tasto WPS non riuscita
- Il menu di configurazione dell'amplificatore WLAN non viene visualizzato.
- Informazioni sulla garanzia e sull'assistenza
- Garanzia di TARGA GmbH
- Assistenza
- Produttore
- Content
Marca : SILVERCREST
Modello : SWV 300 C1
Categoria : Antenna Wi-Fi
