MODE D'EMPLOI TK 64 SD INDESIT
Raccordement électrique
Description de l'appareil, 27
Tableau de bord
Mise en marche et utilisation, 28-30
Mise sous tension de la table de cuisson
Allumage des foyers
Allumage des foyers extensibles
Extinction des foyers
Verrouillage des commandes
Extinction de la table de cuisson
Les éléments chauffants
Conseils d'utilisation de l'appareil
Les sécurités
Précautions et conseils, 31
Sécurité générale
Mise au rebut
Nettoyage et entretien, 32
Mise hors tension
Nettoyage de l'appareil
Démontage de la table
Description technique des modèles, 33
! Conserver ce mode d'emploi pour pouvoir le consulter à tout moment. En cas de vente, de cession ou de déménagement, veiller à ce qu'il suive l'appareil pour informer le nouveau propriétaire sur son fonctionnement et lui fournir les conseils correspondants.
! Lire attentivement les instructions : elles contiennent des conseils importants sur l'installation, l'utilisation et la sécurité de l'appareil.
Positionnement
! Les emballages ne sont pas des jouets pour enfants, il faut les mettre au rebut en respectant la réglementation sur le tri sélectif des déchets (voir Précautions et conseils).
! L'installation doit être effectuée par un professionnel du secteur conformément aux instructions du fabricant. Une mauvaise installation peut causer des dommages à des personnes, des animaux ou des biens.

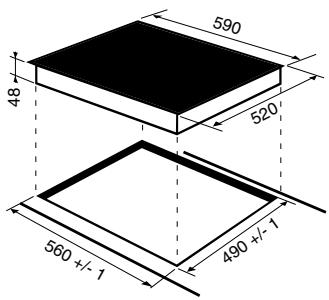

Encastrement
Pour garantir le bon fonctionnement de l'appareil, il faut que le meuble possède des caractéristiques bien précises :
- le matériau du plan d'appui doit pouvoir résister à une température d'environ 100°C ;
- en cas d'installation de la table de cuisson au-dessus d'un four, il faut que ce dernier soit équipé d'un dispositif de refroidissement par ventilation forcée ;
- éviter d'installer la table de cuisson au-dessus
- selon la table de cuisson à installer (voir figures), la découpe du meuble doit avoir les dimensions suivantes :

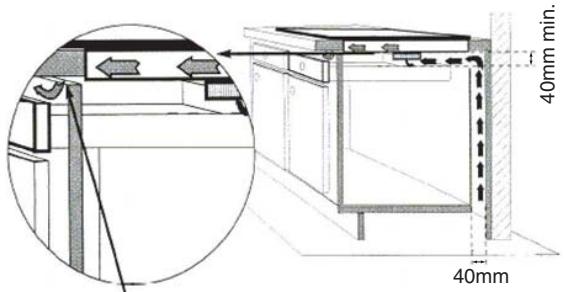

Au-deussus d'un meuble vide ou tiroir
Un vide sanitaire de 40 mm minimum est nécessaire ou qu'une ouverture de 5 mm sur la largeur du meuble.


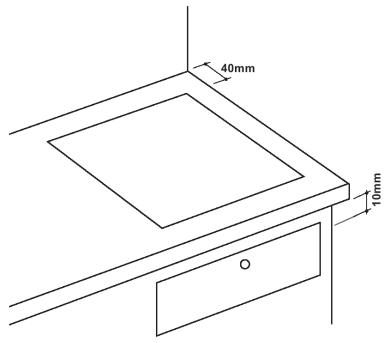

Aération
Pour permettre une bonne aération et pour éviter toute surchauffe des surfaces autour de l'appareil, la table de cuisson doit être positionnée :
- à au moins 40 mm de distance du mur arrière et à au moins 600 mm de distance de toute autre surface verticale ;
• de manière à ce qu'il reste au moins 10 mm de distance entre la
découpe d'encastrement et le meuble en dessous.

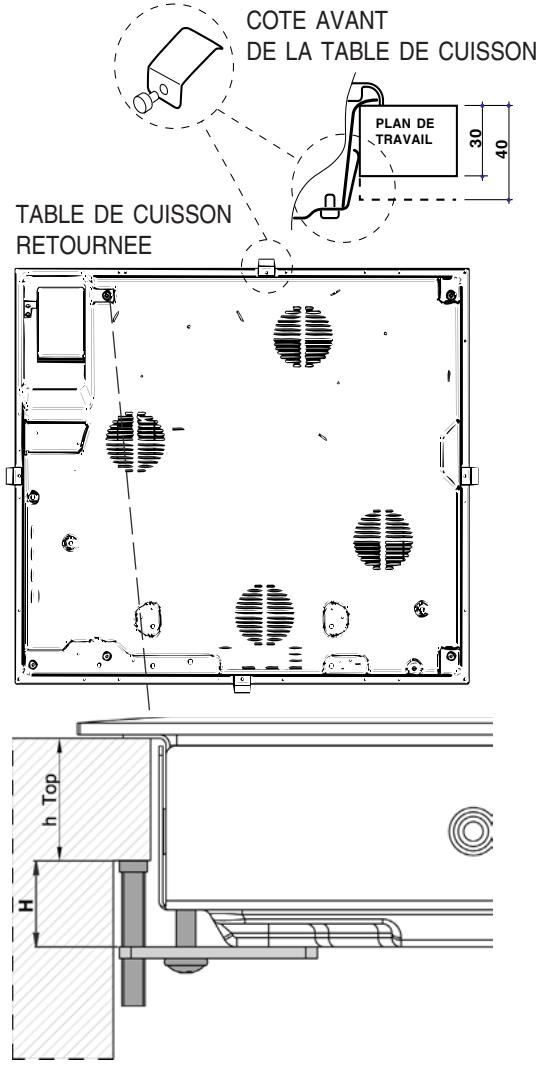

Fixation
Il est impératif d'assurer l'encastrement de l'appareil sur un plan d'appui parfaitement plat.
Les déformations provoquées par une mauvaise fixation risquent d'altérer les caractéristiques de la table de cuisson ainsi que ses performances.
- épaisseur 30 mm : vis 17,55 mm ;
- épaisseur 40 mm : vis 7,55 mm.
Pour sa fixation, procéder comme suit :
- Se servir des vis courtes sans pointe pour visser les 4 ressorts de centrage dans les trous prévus sur chaque côté de la table, en leur milieu ;
- insérer la table de cuisson dans la découpe prévue, bien au centre et bien appuyer tout autour du cadre pour que la table adhère parfaitement au plan d'appui.
- pour les tables avec profils latéraux : après avoir encastré la table de cuisson dans la découpe, insérer les 4 crochets de fixation (chacun avec son goujon) sur le périmètre inférieur de la table de cuisson et visser avec les vis longues à pointe jusqu'à ce que le verre adhère bien au plan d'appui.
! Il faut absolument que les vis des ressorts de centrage soient accessibles.
! Conformément aux normes de sécurité, après encastrement de l'appareil, il ne doit plus y avoir possibilité de contact avec les parties électrifiées.
! Toutes les parties qui servent de protection doivent être fixées de manière à ne pouvoir être enlevées qu'avec l'aide d'un outil.
Raccordement électrique
! Le branchement électrique de la table de cuisson et celui d'un éventuel four à encastrer doivent être effectués séparément, pour des raisons de sécurité électrique et pour pouvoir démonter plus facilement le four en cas de besoin.
Raccordement monophasé
La table est fournie déjà équipée d'un cordon d'alimentation prévu pour raccordement monophasé. Procéder au raccordement des fils en suivant les indications du tableau et des dessins suivants :
| Tension type et fréquence réseau | Cordon électrique | Raccordement fils |
| 230V 1+N ~50 Hz |  | : jaune/vert;N: les 2 fils bleus ensembleL: le marron avec le noir |
Autres types de branchement
Si l'installation électrique correspond à une des caractéristiques suivantes :
Tension type et fréquence réseau
- 400V - 2+N \~ 50 Hz
- 230V 3 \~ 50 Hz
- 400V - 2+2N \~ 50 Hz
Séparer les câbles et procéder au raccordement des fils en suivant les indications du tableau et des dessins suivants :
| Tension type et fréquence réseau | Cordon électrique | Raccordement fils |
| 400V - 2+N ~ 50 Hz230V 3 ~ 50Hz |  | =: jaune/vert;N: les 2 fils bleus ensembleL1: noirL2: marron |
| 400V - 2+2N ~ 1 50 Hz |  | =: jaune/vert;N1: bleuN2: bleuL1: noirL2: marron |
Si l'installation électrique correspond à une des caractéristiques suivantes :
Tension type et fréquence réseau
- 400V 3 - N \~ 50 Hz procéder comme suit :
! Le câble éventuellement fourni n'est pas prévu pour ces types d'installation.
- Utiliser un câble d'alimentation approprié, type H05RR-F ou supérieur, aux dimensions adéquates (section câble : 25 mm).
- Faire levier à l'aide d'un tournevis sur les languettes du couvercle du bornier pour l'ouvrir (voir figure Bornier).
- Dévisser la vis du serre-câble et les vis des bornes correspondant au type de raccordement nécessaire et positionner les cavaliers de raccordement conformément aux indications du tableau et des figures ci-dessous.

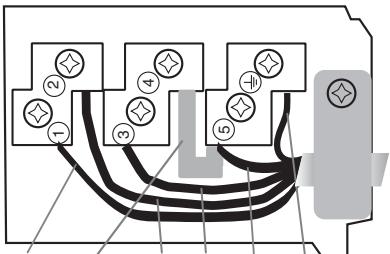

- Positionner les fils conformément aux indications du tableau et des figures ci-dessous et procéder au raccordement en serrant à fond toutes les vis des bornes.
| Tension type et fréquence réseau | Raccordements électriques | Bornier | ||||
| 400V 3-N ~ 1 50 Hz | 1L1 | 2L2 | 3L3 | 4N | 5= | Triphasé 400 |
- Fixer le câble d'alimentation dans le serre-câble correspondant et fermer le couvercle.
Phase Cavalier Phase Phase Neutre Terre
Triphasé 400
Branchement du câble d'alimentation au réseau électrique
En cas de raccordement direct au réseau, il faut intercaler entre l'appareil et le réseau un interrupteur à coupure omnipolaire ayant au moins 3 mm d'écartement entre les contacts.
! L'installateur est responsable du bon raccordement électrique de l'appareil et du respect des normes de sécurité.
Avant de procéder au branchement, s'assurer que :
- la prise est bien munie d'une terre conforme à la loi ;
- la prise est bien apte à supporter la puissance maximale de l'appareil, indiquée sur la plaque signalétique de l'appareil ;
- la tension d'alimentation est bien comprise entre les valeurs indiquées sur la plaque signalétique;
- la prise est bien compatible avec la fiche de l'appareil. Si ce n'est pas le cas, remplacer la prise ou la fiche, n'utiliser ni rallonges ni prises multiples.
! Après installation de l'appareil, le câble électrique et la prise de courant doivent être facilement accessibles
! Le câble ne doit être ni plié ni excessivement écrasé.
! Le câble doit être contrôlé périodiquement et ne peut être remplacé que par un technicien agréé.
! Nous déclinons toute responsabilité en cas de non respect des normes énumérées ci-dessus.

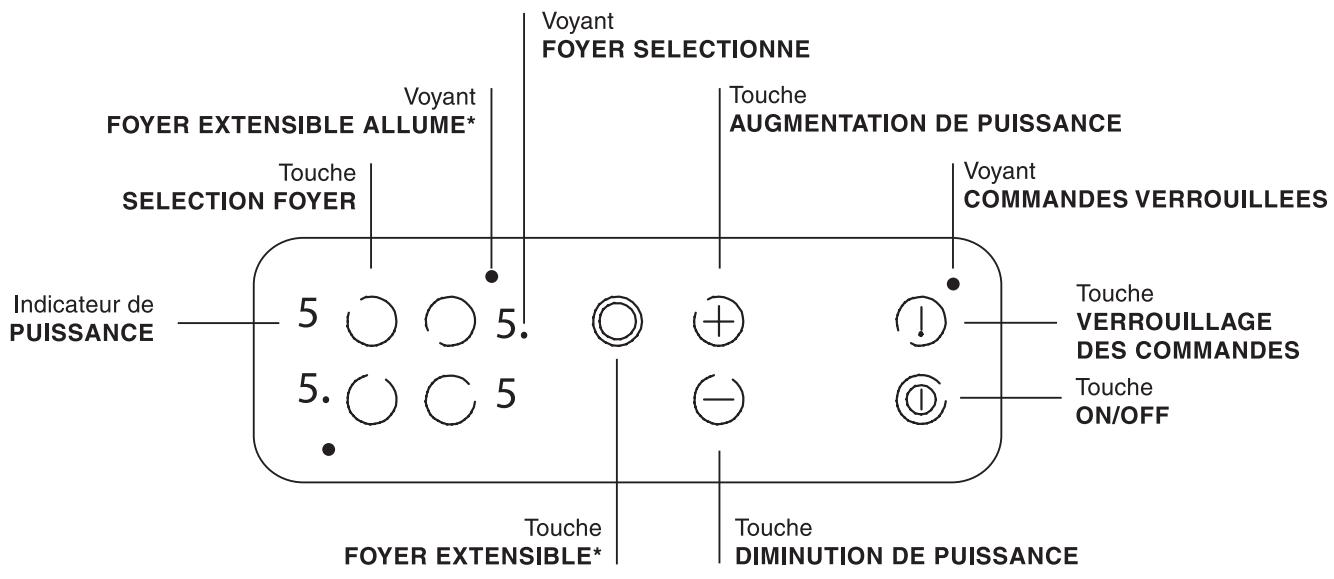

Tableau de bord
Le tableau de bord qui est décrit n'a qu'une valeur d'exemple : il peut ne pas correspondre au modèle acheté.
- Touche VERROUILLAGE DES COMMANDES pour empêcher toute intervention extérieure sur les réglages de la table de cuisson (voir Mise en marche et Utilisation).
- Voyant COMMANDES VERROUILLEES pour signaler le verrouillage des commandes (voir Mise en marche et Utilisation).
- Voyant FOYER SELECTIONNE pour signaler que le foyer correspondant a été sélectionné et que les régulations sont donc possibles.
-
Touche SELECTION FOYER pour sélectionner le foyer souhaité
-
Indicateur de PUISSANCE, une colonne lumineuse pour signaler le niveau de puissance atteint.
- Touche AUGMENTATION DE PUISSANCE pour allumer le foyer et régler sa puissance (voir Mise en marche et utilisation).
- Touche DIMINUTION DE PUISSANCE pour régler la puissance et éteindre le foyer (voir Mise en marche et utilisation).
- Touche FOYER EXTENSIBLE* pour activer le foyer extensible (voir Mise en marche et Utilisation).
- Voyant FOYER EXTENSIBLE ALLUME* : il signale l'allumage du foyer extensible.
! La colle utilisée pour les joints laisse des traces de graisse sur le verre. Nous conseillons de les éliminer avant d'utiliser l'appareil à l'aide d'un produit d'entretien non abrasif. Une odeur de caoutchouc peut se dégager au cours des premières heures d'utilisation, elle disparaîtra très vite.
! Un bip retentit quelques secondes après la mise sous tension de la table de cuisson. A partir de ce moment-là, l'allumage de la table est possible.
Mise sous tension de la table de cuisson
Pour mettre la table de cuisson sous tension, appuyer sur la touche Ⓤ pendant une seconde environ.
Allumage des foyers
Chaque foyer est actionné par un dispositif de réglage de puissance à deux touches (- et +).
- Appuyer sur la touche ⭕ pour activer le foyer, puis sélectionner la puissance souhaitée à l'aide des touches ⭉ et ⭺.
- Pour sélectionner directement la puissance maximale, appuyer brièvement sur la touche (-).
- Pour accélérer la montée en température d'un foyer, procéder comme suit :
- régler la puissance du foyer au maximum (9);
- appuyer sur la touche ⊕ : l'affichage de puissance indique "A" ;
- sélectionner alors la puissance de cuisson à atteindre (5 par exemple). Dès que cette température est atteinte, la fonction de montée rapide en température est automatiquement coupée et la cuisson continue normalement à la puissance 5.
Allumage des foyers extensibles\*
- Double foyer :
- Appuyer sur la touche ⭕ pour activer le foyer le plus à l'intérieur.
- Appuyer sur la touche ⭕ pour activer (ou désactiver) le deuxième foyer.
- Foyer triple :
- Appuyer sur la touche Ⓞ pour activer le foyer intermédiaire.
- Appuyer 2 fois de suite sur la touche Ⓞ pour activer le foyer tout entier.
! Pour revenir à un foyer de dimension moindre, appuyer à nouveau sur la touche Ⓞ.
Extinction des foyers
- Appuyer sur la touche (—) : la puissance du foyer descend progressivement jusqu'à extinction.
- Ou bien appuyer simultanément sur les touches et : la puissance du foyer revient aussitôt à 0 et le foyer s'éteint.
Verrouillage des commandes
Pendant le fonctionnement de la table, il est possible de verrouiller les commandes pour empêcher toute intervention extérieure sur le réglage (enfants, nettoyage...). Appuyer sur la touche ⏻ pour verrouiller les commandes, le voyant situé au-dessus de la touche s'allume.
Pour pouvoir modifier les réglages (interrompre la cuisson par ex.) il faut déverrouiller les commandes : appuyer sur la touche ⏻ pendant quelques instants, le voyant s'éteint et les commandes sont déverrouillées.
Extinction de la table de cuisson
Appuyer sur la touche Ⓐ, pour éteindre l'appareil. Si les commandes de l'appareil ont été verrouillées, elles le seront encore au rallumage de la table. Pour pouvoir rallumer la table de cuisson, il faut d'abord déverrouiller les commandes.
Les éléments chauffants
La table de cuisson, selon les modèles, peut être équipée de deux types d'éléments chauffants : halogènes et radiants.
Les halogènes transmettent la chaleur par irradiation de la lampe halogène qu'ils contiennent.
Ils se caractérisent par leurs propriétés qui rappellent celles du gaz : une prompte réponse aux commandes, visualisation immédiate de la puissance.
Les radiants sont composés d'une multitude de spires qui garantissent une répartition uniforme de la chaleur sur le fond du récipient pour réussir parfaitement toutes les cuissons lentes et le mijotage : daubes, sauces ou plats à réchauffer.
Conseils d'utilisation de l'appareil
Pour obtenir de meilleures performances de la table de cuisson :

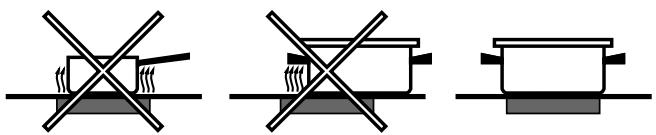

- utiliser des casseroles à fond plat pour qu'elles adhèrent parfaitement à la zone de chauffe
- Utiliser des casseroles dont le diamètre couvre complètement la zone de chauffe de façon à ce que toute la chaleur disponible puisse être utilisée.
- Veiller à ce que la base des casseroles soit toujours parfaitement sèche et propre pour garantir un bon contact et une longue durée de vie des foyers mais aussi des casseroles.
- Eviter d'utiliser les mêmes casseroles que sur les brûleurs à gaz. la concentration de chaleur sur les brûleurs à gaz peut déformer le fond de la casserole qui perd de son adhérence.
- ne jamais laisser un foyer allumé sans casserole car, dans ce cas, le niveau maximum de chaleur est atteint très rapidement et les éléments chauffants risquent de s'endommager.
Niveaux de puissance conseillés pour les différents types de cuisson :
| Puissances | Petit foyer (1100 -> 1400 W) | Foyer moyen (1800 -> 2000 W) | Grand foyer (2300 -> 2500 W) |
| Mini | Chocolat | Réchauffer | Mijotage |
| Moyen | Sauce | Mijotage | Ebullition liquides |
| Maxi | Mijotage | Ebullition liquides | Frire / Griller |
Les sécurités
Indicateurs de chaleur résiduelle
Tant que la température des foyers demeure supérieure à 60°C, même après leur extinction, les indicateurs de chaleur résiduelle, situés en bordure du foyer correspondant, restent allumés pour éviter tout risque de brûlure.
Inactivité
Si la table est allumée mais n'est pas utilisée pendant les 2 minutes qui suivent, la fonction de verrouillage des commandes est activée automatiquement. Si cette situation se prolonge encore pendant 4 autres minutes, la table s'éteint automatiquement.
Surchauffe
Une utilisation prolongée de la table peut provoquer un échauffement des composants électroniques. Dans ce cas, un dispositif de protection thermique impose temporairement une puissance réduite (égale à 3) sur les foyers avant tant que la température n'est pas redescendue à un niveau acceptable.
Interrupteur sécurité
L'appareil est équipé d'un interrupteur de sécurité qui interrompt instantanément le fonctionnement des foyers dès qu'un temps limite de fonctionnement à un niveau de puissance donné est atteint. Pendant l'interruption de sécurité, l'afficheur indique "0". Exemple : le foyer arrière droit est réglé sur 5, tandis que le foyer avant gauche est réglé sur 2. Le foyer arrière droit s'éteindra au bout de 3 heures de fonctionnement tandis que le foyer avant gauche s'éteindra au bout de 10 heures.
| Niveau de puissance | Durée limite de fonctionnement |
| 1-2 | 10 ore |
| 3 | 5 ore |
| 4 | 4 ore |
| 5-6 | 3 ore |
| 7-8 | 2 ore |
| 9 | 1 ore |
Signal sonore
Des anomalies, comme par exemple :
- un objet (casserole, couvert, ...) placé plus de 10 secondes sur la zone de commande,
- un débordement sur la zone de commande,
- une pression prolongée sur une touche, peuvent déclencher un signal acoustique. Eliminer la cause de dysfonctionnement pour stopper le signal sonore. Dans ces conditions, les commandes se verrouillent automatiquement :
pour les déverrouiller, appuyer sur la touche ①, les sélections seront maintenues. Si la cause de l'anomalie n'est pas éliminée, le signal sonore continue à retentir et la table s'éteint.
! Cet appareil a été conçu et fabriqué conformément aux normes internationales de sécurité. Ces consignes de sécurité sont très importantes et doivent être lues attentivement.
Cet appareil est conforme aux Directives Communautaires suivantes :
-73/23/CEE du 19/02/73 (Basse Tension) et modifications successives -89/336/CEE du 03/05/89 (Compatibilité électromagnétique) et modifications successives -93/68/CEE du 22/07/93 et modifications successives.
Sécurité générale
- Cet appareil a été conçu pour un usage familial, de type non professionnel.
- Cet appareil ne doit pas être installé en extérieur, même dans un endroit abrité, il est en effet très dangereux de le laisser exposé à la pluie et aux orages.
- Ne pas toucher à l'appareil si l'on est pieds nus ou si l'on a les mains ou les pieds mouillés ou humides.
- Cet appareil qui sert à cuire des aliments ne doit être utilisé que par des adultes conformément aux instructions du mode d'emploi. Ne pas utiliser la table comme plan de dépose ou comme planche à découper.
- Le plan vitrocéramique résiste aux chocs mécaniques, il peut toutefois se fendre (ou même se briser) sous l'effet d'un choc provoqué par un objet pointu, tel qu'un ustensile par exemple. Dans ce cas, débrancher immédiatement l'appareil du réseau électrique et s'adresser à un centre d'assistance technique.
- Si la surface de la table est félée, éteindre l'appareil pour éviter tout risque d'électrocution.
- Eviter que le cordon d'alimentation d'autres petits électroménagers touche à des parties chaudes de la table de cuisson.
-
Ne pas oublier que la température des foyers reste assez élevée pendant trente minutes au moins après leur extinction. La chaleur résiduelle est aussi signalée par un voyant (voir Mise en marche et Utilisation).
-
Garder à bonne distance de la table de cuisson tout objet qui pourrait fondre, des objets en plastique ou en aluminium par exemple, ou des produits à haute teneur en sucre. Faire très attention aux emballages, au film plastique et au papier aluminium : au contact des surfaces encore chaudes ou tièdes, ils risquent d'endommager gravement la table.
- S'assurer que les manches des casseroles soient toujours tournés vers l'intérieur de la table de cuisson pour éviter tout risque d'accident.
- Ne pas tirer sur le câble pour débrancher la fiche de la prise de courant.
- N'effectuer aucune opération de nettoyage ou d'entretien sans avoir auparavant débranché la fiche de la prise de courant.
Mise au rebut
- Mise au rebut du matériel d'emballage : se conformer aux réglementations locales, les emballages pourront ainsi être recyclés.
- La directive européenne 2002/96/CE relative aux déchets d'équipements électriques et électroniques (DEEE), prévoit que les électroménagers ne peuvent pas être traités comme des déchets solides urbains courants. Les appareils usagés doivent faire l'objet d'une collecte séparée pour optimiser le taux de récupération et de recyclage des matériaux qui les composent et empêcher tout danger pour la santé et pour l'environnement. Le symbole de la poubelle barrée est appliqué sur tous les produits pour rappeler qu'ils font l'objet d'une collecte sélective.
Pour de plus amples renseignements sur la mise au rebut des électroménagers, les possesseurs peuvent s'adresser au service public prévu à cet effet ou aux commerçants.
Mise hors tension
Avant toute opération de nettoyage ou d'entretien couper l'alimentation électrique de l'appareil.
Nettoyage de l'appareil
! Ne jamais utiliser de détergents abrasifs ou corrosifs, tels que des bombes aérosols pour grilloirs et fours, des détacheurs et dérouilleurs, des poudres à récurer ou des éponges à surface abrasive : ils risquent de rayer irrémédiablement la surface.
! Ne jamais nettoyer l'appareil avec des nettoyeurs vapeur ou haute pression.
- Pour un entretien courant, passer une éponge humide sur la surface de la table et essuyer avec du papier essuie-tout.
- Si la table est sale, frotter avec un produit d'entretien adapté au verre vitrocéramique, rincer et essuyer.
- Pour enlever les salissures en relief, utiliser un grattoir prévu à cet effet. Intervenir dès que possible, ne pas attendre que l'appareil ait refroidi afin d'éviter toute incrustation des salissures. L'utilisation d'une éponge en fil d'acier inoxydable, spéciale verre vitrocéramique, imprégnée d'eau savonneuse donne d'excellents résultats.
- Tout objet, matière plastique ou sucre ayant accidentellement fondu sur la table de cuisson doit être aussitôt enlevé à l'aide du grattoir tant que la surface est encore chaude.
- Une fois que la table est propre, elle peut être traitée avec un produit d'entretien et de protection spécial : celui-ci forme un film invisible qui protège la surface en cas de débordement accidentel. Opérer de préférence quand l'appareil est tiède ou froid.
- Prendre soin de toujours bien rincer à l'eau claire et d'essuyer la table : les résidus des produits pourraient en effet s'incruster lors d'une prochaine cuisson.
Cadre en acier inox (uniquement pour les modèles avec encadrement)
Un contact prolongé avec une eau très calcaire ou l'utilisation de nettoyants contenant du phosphore peuvent tacher l'acier inox.
Nous conseillons de rincer abondamment et de bien essuyer après entretien. Il est préférable d'éliminer aussitôt tout débordement d'eau.
! Certaines tables ont un cadre en aluminium ressemblant à de l'acier inox. Ne pas utiliser de produits d'entretien et de dégraissage ne convenant pas pour l'aluminium.
Démontage de la table
Si le démontage de la table de cuisson s'avère nécessaire :
- enlever les vis qui fixent les ressorts de centrage sur les côtés;
- desserrer les vis des crochets de fixation dans les coins;
- dégager la table de cuisson du meuble.
! Il est vivement déconseillé d'essayer d'accéder aux mécanismes internes pour tenter une réparation. En cas de panne, contacter le service d'assistance technique.
Ces tableaux indiquent, modèle par modèle, les valeurs d'absorption d'énergie, le type d'élément chauffant (halogène ou radiant) et le diamètre de chaque foyer.
| TABLES DE CUISSON | TK 64 SDTK 64 SD IXTK 64 SD BI | TK 64 CLTK 64 STK 64 S IX | TK 63 TTK 63 T BI | |||
| Foyers | Puissance (en W) | Diamètre (en mm) | Puissance (en W) | Diamètre (en mm) | Puissance (en W) | Diamètre (en mm) |
| Arrière gauche | RD 2300-1000 | 210 | R 2300 | 210 | ||
| Avant gauche | R 1200 | 145 | R 1200 | 145 | ||
| Arrière droit | R 1200 | 145 | R 1200 | 145 | R 600 | 120 |
| Avant droit | R 1800 | 180 | R 1800 | 180 | R 1800 | 180 |
| Gauche | RT 1050/1950/2700 | 250 | ||||
| Puissance totale | 6500 | 6500 | 5100 | |||
| R = radiant simple, RD = radiant double, RT = radiant triple | ||||||
Italiano, 1
English,12
Français, 23
Espanol, 34
Português, 45
Nederlands,56
TK 64 CL
TK 64 S IX
TK 64 S
TK 64 SD IX
TK 64 SD BI
TK 64 SD
TK 63 T
TK 63 T BI
Sumario
Instalación, 35-37
Colocación
Conexión eléctrica
