Marca	INDESIT
Modello	TK 64 SD
Tipo di prodotto	Piano cottura in vetroceramica da incasso
Numero di fuochi	4 fuochi (1 doppio radiante, 1 radiante singolo, 1 radiante singolo, 1 radiante singolo)
Dimensioni (L x P)	590 x 520 mm
Dimensioni di taglio (L x P)	560 x 490 mm
Potenza totale	6500 W
Alimentazione elettrica	230 V 1+N ~ 50 Hz (possibilità di collegamento 400V)
Tipo di fuochi	Radianti (alogeni secondo il modello)
Diametro fuoco posteriore sinistro	210 mm (doppia zona 2300-1000 W)
Diametro fuoco anteriore sinistro	145 mm (1200 W)
Diametro fuoco posteriore destro	145 mm (1200 W)
Diametro fuoco anteriore destro	180 mm (1800 W)
Funzione blocco comandi	Sì, con spia luminosa
Indicatore di calore residuo	Sì, per ogni fuoco
Spegnimento automatico di sicurezza	Sì, in base al livello di potenza e inattività
Protezione contro il surriscaldamento	Sì, riduzione temporanea della potenza
Tipo di comandi	Tattili
Pulizia	Prodotto speciale per vetroceramica e raschietto per sporco incrostato
Conformità	Direttive CE Bassa Tensione e CEM
Peso approssimativo	10 kg
Garanzia	Consultare le condizioni del produttore

Domande frequenti - TK 64 SD INDESIT

Come installare il piano cottura INDESIT TK 64 SD?

L'installazione deve essere eseguita da un professionista. Il taglio del piano di lavoro deve essere di 560 x 490 mm. Rispettare una distanza di almeno 40 mm dalla parete posteriore e 600 mm dalle superfici verticali. Fissare il piano utilizzando i ganci forniti, regolando le viti in base allo spessore del piano (30 o 40 mm).

Quale tipo di collegamento elettrico è necessario?

Il piano è fornito per un collegamento monofase 230 V 1+N ~ 50 Hz. Per altre configurazioni (400V 2+N, trifase 230V o 400V), seguire lo schema della morsettiera nel manuale. Il cavo deve essere di tipo H05RR-F o superiore.

Come accendere un fuoco?

Premere il tasto ON/OFF per un secondo per accendere il piano. Selezionare il fuoco desiderato con il tasto di selezione, quindi regolare la potenza con i tasti + e -. Per un rapido aumento di temperatura, impostare su 9 e premere + per attivare la funzione boost (display 'A').

Come bloccare i comandi per la sicurezza dei bambini?

Premere il tasto di blocco (lucchetto). La spia sopra si accende. Per sbloccare, premere di nuovo lo stesso tasto fino a spegnimento della spia. Blocco automatico dopo 2 minuti di inattività.

Perché una spia rimane accesa dopo aver spento un fuoco?

È l'indicatore di calore residuo. Segnala che la temperatura del fuoco supera i 60°C. Non toccare il fuoco finché questa spia è accesa.

Come pulire il piano in vetroceramica?

Utilizzare un prodotto specifico per vetroceramica e una spugna morbida. Per lo sporco incrostato, usare un raschietto apposito quando la superficie è ancora calda. Non utilizzare mai pulitori a vapore né prodotti abrasivi.

Cosa fare se il piano emette un segnale acustico?

Un segnale acustico può indicare un oggetto appoggiato per più di 10 secondi sulla zona comandi, un traboccamento o una pressione prolungata. Eliminare la causa. Se il suono persiste, il piano si spegne automaticamente.

Quali tipi di pentole sono consigliati?

Utilizzare pentole con fondo piatto e di diametro che copra interamente la zona di riscaldamento. Evitare pentole deformate usate sul gas. Assicurarsi che il fondo sia asciutto e pulito per una migliore conducibilità.

Come sostituire il cavo di alimentazione?

La sostituzione del cavo di alimentazione deve essere effettuata solo da un tecnico autorizzato. Utilizzare un cavo di tipo H05RR-F con sezione adeguata (25 mm² per alcune configurazioni). Seguire lo schema di collegamento della morsettiera.

Dove trovare i pezzi di ricambio o il servizio post-vendita?

Contattare il servizio di assistenza tecnica INDESIT autorizzato. I pezzi di ricambio sono disponibili tramite la rete ufficiale. Conservare il riferimento del modello (TK 64 SD) per qualsiasi richiesta.

MANUALE UTENTE TK 64 SD INDESIT

Collegamento elettrico

Descrizione dell'apparecchio, 5

Pannello di controllo

Avvio e utilizzo, 6-8

Accensione del piano cottura

Accensione delle zone di cottura

Accensione delle zone di cottura estensibili

Spegnimento delle zone di cottura

Blocco dei comandi

Spegnimento del piano cottura

Gli elementi riscaldanti

Consigli pratici per l'uso dell'apparecchio

Dispositivi di sicurezza

Precauzioni e consigli, 9

Sicurezza generale

Smaltimento

Manutenzione e cura, 10

Escludere la corrente elettrica

Pulire l'apparecchio

Smontare il piano

Descrizione tecnica dei modelli, 11

! È importante conservare questo libretto per poterlo consultare in ogni momento. In caso di vendita, di cessione o di trasloco, assicurarsi che resti insieme all'apparecchio per informare il nuovo proprietario sul funzionamento e sui relativi avvertimenti.
! Leggere attentamente le istruzioni: ci sono importanti informazioni sull'installazione, sull'uso e sulla sicurezza.

Posizionamento

! Gli imballaggi non sono giocattoli per bambini e vanno eliminati secondo le norme per la raccolta differenziata (vedi Precauzioni e consigli).
! L'installazione va effettuata secondo queste istruzioni e da personale professionalmente qualificato. Una errata installazione può causare danni a persone, animali o cose.

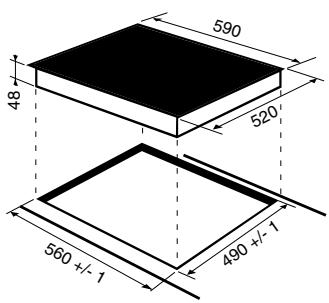

Incasso

Per garantire un buon funzionamento dell'apparecchio è necessario che il mobile abbia le caratteristiche adatte:

• il piano d'appoggio deve essere di materiale resistente al calore, a una temperatura di circa 100°C;
• se si desidera installare il piano cottura sopra un forno, questo deve essere provvisto di un sistema di raffreddamento a ventilazione forzata;
• evitare di installare il piano cottura sopra una lavastoviglie: all'occorrenza frapporre un elemento

di separazione a tenuta stagna fra i due apparecchi;

- a seconda del piano cottura che si desidera installare (vedi figure), il vano del mobile deve avere le seguenti dimensioni:

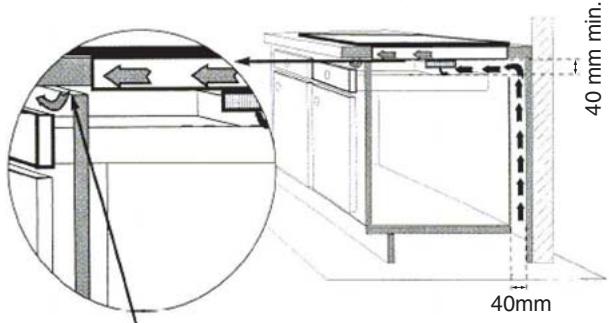

Sopra un mobile vuoto o un cassetto

È necessaria una intercapedine di almeno 40 mm o una apertura di 5 mm sulla larghezza del mobile.

Apertura di almeno 5 mm sull'intera larghezza del piano.

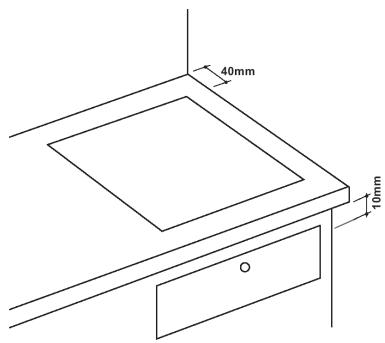

Aerazione

Per consentire un'adeguata aerazione e per evitare il surriscaldamento delle superfici attorno all'apparecchio, il piano cottura deve essere posizionato:

• a una distanza minima di 40 mm dalla parete retrostante e di 600 mm da qualsiasi altra superficie verticale;
• in modo da mantenere una distanza minima di 10 mm fra il vano per l'incasso e il mobile sottostante.

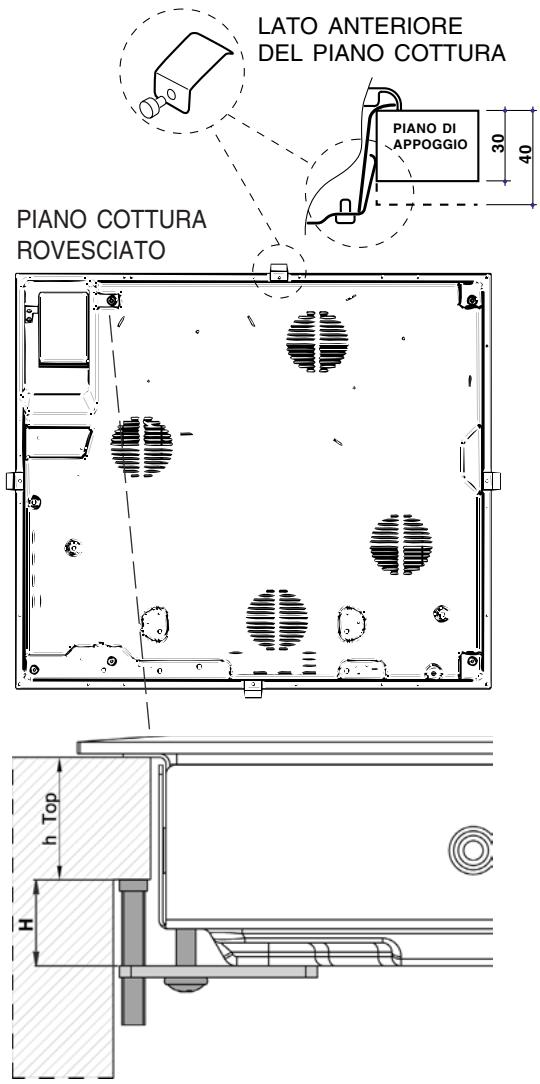

Fissaggio

L'installazione dell'apparecchio deve essere effettuata su un piano d'appoggio perfettamente piano.

Le eventuali deformazioni provocate da un errato fissaggio potrebbero alterare le caratteristiche e le prestazioni del piano cottura.

La lunghezza della vite di regolazione dei ganci di fissaggio va impostata prima del loro montaggio, in base allo spessore del piano d'appoggio:

• spessore di 30 mm: vite 17,55 mm;
• spessore di 40 mm: vite 7,55 mm.

Per il fissaggio agire come segue:

1. Con le viti corte senza punta, avvitare le 4 molle di centraggio nei fori posti al centro di ogni lato del piano;
2. inserire il piano cottura nel vano del mobile, centrarlo ed esercitare una adeguata pressione sull'intero perimetro affinché il piano di cottura aderisca bene al piano d'appoggio.
3. per i piani con profili laterali: dopo aver inserito il piano cottura nel mobile, inserire i 4 ganci di fissaggio (ognuno con il suo perno) sul perimetro inferiore del piano cottura, avvitandoli con le viti lunghe con punta finché il vetro non aderisce al piano d'appoggio.

! È indispensabile che le viti delle molle di centraggio rimangano accessibili.

! In conformità alle norme di sicurezza, una volta incassato l'apparecchio, non debbono essere possibili eventuali contatti con le parti elettriche.
! Tutte le parti che assicurano la protezione debbono essere fissate in modo tale da non poter essere tolte senza l'aiuto di qualche utensile.

Collegamento elettrico

! L'allacciamento elettrico del piano cottura e quello di un eventuale forno da incasso devono essere realizzati separatamente, sia per ragioni di sicurezza elettrica sia per facilitare le operazioni di estrazione del forno.

Collegamento monofase

Il piano è dotato di cavo di alimentazione già collegato e predisposto per il collegamento monofase. Effettuare l'allaccio dei fili in accordo con la tabella e i disegni che seguono:

Tensione tipo e frequenza rete	Cavo elettrico	Collegamento fili
230V 1+N ~ 50 Hz		‡: giallo/verde;N: i 2 fili blu insiemeL: marrone insieme al nero

Altri tipi di collegamento

Se l'impianto elettrico corrisponde a una delle seguenti caratteristiche:

Tensione tipo e frequenza di rete

• 400V - 2+N \~ 50 Hz
• 230V 3 \~ 50 Hz
• 400V - 2+2N \~ 50 Hz

Separare i cavi ed effettuare il collegamento dei fili in accordo con la tabella e i disegni che seguono:

Tensione tipo e frequenza rete	Cavo elettrico	Collegamento fili
400V - 2+N ~50 Hz230V 3 ~50Hz		± : giallo/verde;N: i 2 fili blu insiemeL1: neroL2: marrone
400V - 2+2N ~50 Hz		± : giallo/verde;N1: bluN2: bluL1: neroL2: marrone

Se l'impianto elettrico corrisponde a una delle seguenti caratteristiche:

Tensione tipo e frequenza di rete

- 400V 3 - N \~ 50 Hz procedere come segue:

! L'eventuale cavo in dotazione non è utilizzabile per questi tipi di installazione.

1. Utilizzare un cavo di alimentazione appropriato, tipo H05RR-F o di valore superiore, delle dimensioni adatte (sezione cavo: 25 mm).
2. Servendosi di un cacciavite, far leva sulle linguette del coperchio della morsettiera e aprirla (vedi immagine Morsettiera).
3. Svitare la vite del serracavo e le viti dei morsetti relativi al tipo di allaccio necessario e posizionare i cavallotti di collegamento secondo la tabella e i disegni che seguono.
4. Posizionare i fili in accordo con la tabella e i disegni che seguono ed effettuare il collegamento stringendo a fondo tutte le viti dei morsetti.

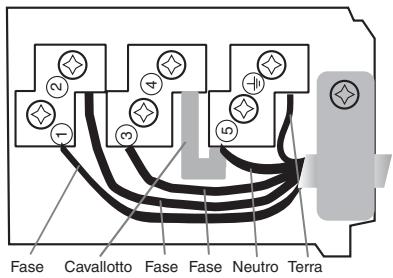

Tensione tipo e frequenza rete	Collegamenti elettrici	Morsettiera
400V 3-N ~50 Hz	1 2 3 4 5L1 L2 L3 N	Trifase 400

1. Fissare il cavo di alimentazione nell'apposito fermacavo e chiudere il coperchio.

Trifase 400

Allacciamento del cavo di alimentazione alla rete

In caso di collegamento diretto alla rete è necessario interporre tra l'apparecchio e la rete un interruttore onnipolare con apertura minima fra i contatti di 3 mm.

! L'installatore è responsabile del corretto collegamento elettrico e dell'osservanza delle norme di sicurezza.

Prima di effettuare l'allacciamento accertarsi che:

• la presa abbia la messa a terra e sia a norma di legge;
• la presa sia in grado di sopportare il carico massimo di potenza della macchina, indicato nella targhetta caratteristiche posta sull'apparecchio;
• la tensione di alimentazione sia compresa nei valori della targhetta caratteristiche;
• la presa sia compatibile con la spina dell'apparecchio. In caso contrario sostituire la presa o la spina; non usare prolunghe e multiple.

! Ad apparecchio installato, il cavo elettrico e la presa della corrente devono essere facilmente raggiungibili.

! Il cavo non deve subire piegature o compressioni.

! Il cavo deve essere controllato periodicamente e sostituito solo da tecnici autorizzati.

! L'azienda declina ogni responsabilità qualora queste norme non vengano rispettate.

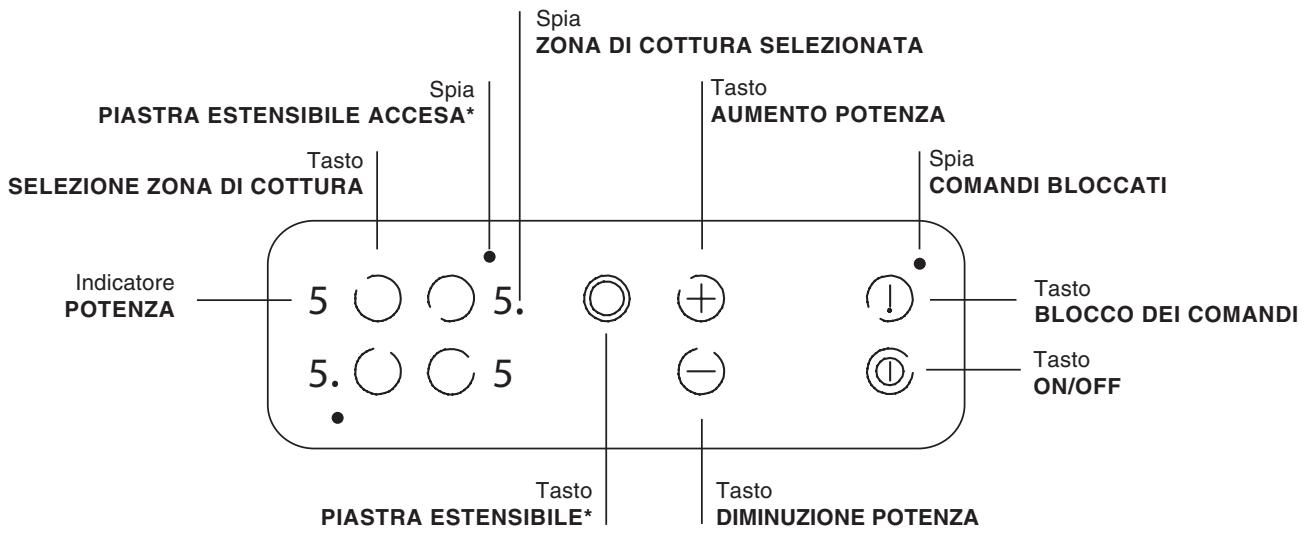

Pannello di controllo

Il pannello di controllo che qui viene descritto è rappresentato a fini esemplificativi: può non essere una esatta riproduzione del modello acquistato.

• Tasto ON/OFF per accendere e spegnere l'apparecchio.
• Tasto BLOCCO DEI COMANDI per impedire modifiche fortuite alle regolazioni del piano cottura (vedi Avvio e utilizzo).
• Spia COMANDI BLOCCATI segnala l'avvenuto blocco dei comandi (vedi Avvio e utilizzo).
• Spia ZONA DI COTTURA SELEZIONATA indica che la zona di cottura relativa è stata selezionata e quindi sono possibili le varie regolazioni

• Tasto SELEZIONE ZONA DI COTTURA per selezionare la zona di cottura desiderata

• Indicatore POTENZA segnala visivamente il livello di calore raggiunto.

• Tasto AUMENTO POTENZA per accendere la piastra e regolare la potenza (vedi Avvio e utilizzo).
• Tasto DIMINUZIONE POTENZA per regolare la potenza e spegnere la piastra (vedi Avvio e utilizzo).
• Tasto PIASTRA ESTENSIBILE* per attivare la piastra estensibile (vedi Avvio e utilizzo).
• Spia PIASTRA ESTENSIBILE ACCESA*: segnala l'accensione della piastra estensibile.

! La colla applicata sulle guarnizioni lascia alcune tracce di grasso sul vetro. Prima di utilizzare l'apparecchio, si raccomanda di eliminarle con un prodotto specifico per la manutenzione non abrasivo. Durante le prime ore di funzionamento è possibile avvertire un odore di gomma, che comunque scomparirà presto.

! Quando il piano cottura viene collegato elettricamente, dopo acuni secondi viene emesso un breve segnale acustico. Soltanto a questo punto è possibile accendere il piano cottura.

Accensione del piano cottura

L'accensione del piano cottura avviene tenendo premuto il tasto Ⓤ, per circa un secondo.

Accensione delle zone di cottura

Ciascuna zona di cottura viene azionata tramite il dispositivo di regolazione della potenza composto da due tasti (- e +).

• Premere il tasto ⊕ per attivare la piastra, poi impostare la potenza desiderata agendo sui tasti ⊖ e ⊕.
• Per impostare direttamente la potenza massima, premere brevemente il tasto (-).

• È possibile accelerare i tempi di riscaldamento di una zona di cottura procedendo in questo modo:

• regolare la potenza della zona di cottura al massimo (9);

• quindi premere il tasto ⊕: sul display della potenza appare “A”;
• a questo punto, impostare la potenza che si desidera raggiungere per la cottura (ad esempio, 5).

Quando viene raggiunta questa temperatura, la funzione di riscaldamento rapido si interrompe automaticamente e la cottura prosegue normalmente alla potenza 5.

Accensione delle zone di cottura estensibili\*

- Piastra doppia:

1. Premere il tasto ⊕ per attivare la zona di cottura più interna.
2. Premere il tasto Ⓞ per attivare (o disattivare) la seconda zona di cottura.

- Piastra tripla:

1. Premere il tasto Ⓞ per attivare la zona di cottura intermedia.
2. Premere 2 volte il tasto Ⓞ per attivare tutta la zona di cottura.

! Per tornare ad una zona di cottura di grandezza inferiore, premere nuovamente il tasto Ⓞ.

Spegnimento delle zone di cottura

• Premere il tasto (—) : la potenza della zona di cottura scende progressivamente, fino allo spegnimento.
• Oppure premere contemporaneamente i tasti (—) e (⊕): la potenza torna immediatamente a 0 e la zona di cottura si spegne.

Blocco dei comandi

Quando il piano cottura è in funzione, è possibile bloccare i comandi per evitare il rischio di modifiche fortuite alle regolazioni (bambini, operazioni di pulizia, ecc.). Premendo il tasto ⏻ i comandi si bloccano e la spia che si trova sopra al tasto si accende.

Per tornare ad agire sulle regolazioni (es. interrompere la cottura) è necessario sbloccare i comandi: premere il tasto ⏻ per qualche istante, la spia si spegne e i comandi si sbloccano.

Spegnimento del piano cottura

Premendo il tasto Ⓔ l'apparecchio si spegne. Se i comandi dell'apparecchio sono stati bloccati, continueranno ad essere bloccati anche dopo aver riacceso il piano di cottura. Per poter riaccendere il piano è necessario prima sbloccare i comandi.

Gli elementi riscaldanti

Sul piano cottura, a seconda dei modelli, possono essere installati elementi riscaldanti di due tipi: alogeni e radianti.

Gli alogeni trasmettono il calore tramite l'irradiazione della lampada alogena che contengono.

Si caratterizzano per le proprietà che ricordano quelle tipiche del gas: rapida risposta ai comandi, visualizzazione istantanea della potenza.

I radianti sono composti da una molteplicità di spire che garantiscono la ripartizione uniforme del calore sul fondo del recipiente, per una perfetta riuscita di tutte le cotture a fuoco basso: stufati, salse o piatti da riscaldare.

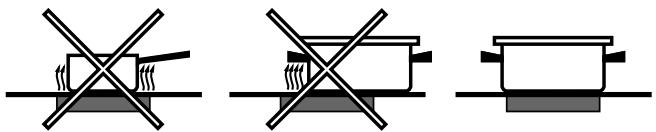

Consigli pratici per l'uso dell'apparecchio

Per ottenere le migliori prestazioni dal piano di cottura:

- adoperare pentole con fondo piatto per essere certi che aderiscano perfettamente alla zona riscaldante;

- Adoperare pentole di diametro sufficiente a coprire completamente la zona riscaldante, in modo da garantire lo sfruttamento di tutto il calore disponibile.

• Accertarsi che il fondo delle pentole sia sempre perfettamente asciutto e pulito, per garantire la corretta aderenza e una lunga durata, sia alle zone di cottura che alle pentole stesse.
• Evitare di utilizzare le stesse pentole utilizzate sui bruciatori a gas: la concentrazione di calore sui

bruciatori a gas può deformare il fondo della pentola, che perde aderenza.

- non lasciare mai una zona di cottura accesa senza pentola poiché il suo riscaldamento, raggiungendo rapidamente il livello massimo, potrebbe danneggiare gli elementi riscaldanti.

Livelli di potenza consigliati per i vari tipi di cottura:

Potenze	Piastra piccola (1100 -> 1400 W)	Piastra media (1800 -> 2000 W)	Piastra grande (2300 -> 2500 W)
Mini	Cioccolato	Riscaldare	Cuocere a fuoco lento
Medio	Salsa	Cuocere a fuoco lento	Bollire liquidi
Maxi	Cuocere a fuoco lento	Bollire liquidi	Friggere /Grigliare

Dispositivi di sicurezza

Indicatori di calore residuo

Finché la temperatura delle zone di cottura rimane superiore a 60°C, anche dopo l'arresto gli indicatori di calore residuo situati vicino alla zona di cottura relativa restano accesi per prevenire il rischio di ustioni.

Inattività

Se il piano viene acceso ma resta inutilizzato per circa 2 minuti, viene attivata la funzione di blocco comandi. Se la stessa situazione permane per altri 4 minuti circa, il piano si spegne automaticamente.

Surriscaldamento

Un uso prolungato del piano di cottura può provocare il surriscaldamento dei componenti elettronici.

In questi casi un dispositivo di protezione termica impone temporaneamente una potenza ridotta (pari a 3) sulle zone di cottura anteriori finché la temperatura non sarà scesa a un livello accettabile.

Interruttore di sicurezza

L'apparecchio è dotato di un interruttore di sicurezza che spegne le zone di cottura automaticamente quando viene raggiunto un tempo limite di utilizzo a un dato livello di potenza. Durante l'interruzione di sicurezza, il display indica "0".

Esempio: la piastra posteriore destra è impostata su 5, mentre la piastra anteriore sinistra su 2. La posteriore destra si spegnerà dopo 3 ore di funzionamento, la anteriore sinistra dopo 10 ore.

Livello di potenza	Tempo limite di funzionamento
1-2	10 ore
3	5 ore
4	4 ore
5-6	3 ore
7-8	2 ore
9	1 ore

Segnale acustico

Alcune anomalie, quali:

• un oggetto (pentola, posata, ecc.) posto per oltre 10 secondi sull'area dei comandi,
• un versamento sull'area dei comandi,
• una pressione esercitata a lungo su un tasto, possono provocare l'emissione di un segnale acustico. Rimuovere la causa del malfunzionamento per interrompere il segnale acustico. In queste situazioni i comandi si bloccano automaticamente: per sbloccarli premere il tasto ⚙️, le impostazioni vengono mantenute. Se la causa dell'anomalia non viene rimossa, il segnale acustico persiste e il piano si spegne.

! L'apparecchio è stato progettato e costruito in conformità alle norme internazionali di sicurezza. Queste avvertenze sono fornite per ragioni di sicurezza e devono essere lette attentamente.

CE Questa apparecchiatura è conforme alle seguenti Direttive Comunitarie:

• 73/23/CEE del 19/02/73 (Bassa Tensione) e successive modificazioni
• 89/336/CEE del 03/05/89 (Compatibilità Elettromagnetica) e successive modificazioni
• 93/68/CEE del 22/07/93 e successive modificazioni.

Sicurezza generale

• L'apparecchio è stato concepito per un uso di tipo non professionale all'interno dell'abitazione.
• L'apparecchio non va installato all'aperto, nemmeno se lo spazio è riparato, perché è molto pericoloso lasciarlo esposto a pioggia e temporali.
• Non toccare la macchina a piedi nudi o con le mani o i piedi bagnati o umidi.
• L'apparecchio deve essere usato per cuocere alimenti, solo da persone adulte e secondo le istruzioni riportate in questo libretto. Non utilizzare il piano come superficie di appoggio, né come tagliere.
• Il piano in vetroceramica è resistente agli urti meccanici, tuttavia può incrinarsi (o eventualmente frantumarsi) se colpito con un oggetto appuntito, quale un utensile. In questi casi, scollegare immediatamente l'apparecchio dalla rete di alimentazione e rivolgersi all'Assistenza.
• Se la superficie del piano è incrinata, spegnere l'apparecchio per evitare la possibilità di scosse elettriche.
• Evitare che il cavo di alimentazione di altri elettrodomestici entri in contatto con parti calde del piano cottura.
• Non dimenticare che la temperatura delle zone di cottura rimane piuttosto elevata per almeno trenta minuti dopo lo spegnimento. Il calore residuo è segnalato anche da un indicatore (vedi Avvio e utilizzo).
• Tenere a debita distanza dal piano cottura qualsiasi oggetto che potrebbe fondere, ad esempio oggetti in plastica, in alluminio o prodotti con un elevato

contenuto di zucchero. Fare particolare attenzione a imballaggi e pellicole in plastica o alluminio: se dimenticati sulle superfici ancora calde o tiepide possono causare un grave danno al piano.

• Assicurarsi che i manici delle pentole siano sempre rivolti verso l'interno del piano cottura per evitare che vengano urtati accidentalmente.
• Non staccare la spina dalla presa della corrente tirando il cavo, bensì afferrando la spina.
• Non fare pulizia o manutenzione senza aver prima staccato la spina dalla rete elettrica.

Smaltimento

- Smaltimento del materiale di imballaggio: attenersi alle norme locali, così gli imballaggi potranno essere riutilizzati.

- La direttiva Europea 2002/96/CE sui rifiuti di apparecchiature elettriche ed elettroniche (RAEE), prevede che gli elettrodomestici non debbano essere smaltiti nel normale flusso dei rifiuti solidi urbani. Gli apparecchi dismessi devono essere raccolti separatamente per ottimizzare il tasso di recupero e riciclaggio dei materiali che li compongono ed impedire potenziali danni per la salute e l'ambiente. Il simbolo del cestino barrato è riportato su tutti i prodotti per ricordare gli obblighi di raccolta separata.

Per ulteriori informazioni, sulla corretta dismissione degli elettrodomestici, i detentori potranno rivolgersi al servizio pubblico preposto o ai rivenditori.

Escludere la corrente elettrica

Prima di ogni operazione isolare l'apparecchio dalla rete di alimentazione elettrica.

Pulire l'apparecchio

! Evitare l'uso di detergenti abrasivi o corrosivi, quali i prodotti in bombolette spray per barbecue e forni, smacchiatori e prodotti antiruggine, i detersivi in polvere e le spugne con superficie abrasiva: possono graffiare irrimediabilmente la superficie.

! Non utilizzare mai pulitori a vapore o ad alta pressione per la pulizia dell'apparecchio.

• Per una manutenzione ordinaria, è sufficiente lavare il piano con una spugna umida, asciugando quindi con una carta assorbente per cucina.
• Se il piano è particolarmente sporco, strofinare con un prodotto specifico per la pulizia delle superfici in vetroceramica, sciacquare e asciugare.

- Per rimuovere gli accumuli di sporco più consistenti servirsi di un apposito raschietto. Intervenire non appena possibile, senza attendere che l'apparecchio si sia raffreddato, per evitare l'incrostazione dei residui. Eccellenti risultati si possono ottenere usando una spugnetta in filo d'acciaio inossidabile - specifica per piani in vetroceramica - imbevuta di acqua e sapone.

- In caso sul piano cottura si fossero accidentalmente fusi oggetti o materiali quali plastica o zucchero, rimuoverli con il raschietto immediatamente, finché la superficie è ancora calda.

- Una volta pulito, il piano può essere trattato con un prodotto specifico per la manutenzione e la protezione: la pellicola invisibile lasciata da questo prodotto protegge la superficie in caso di scolamenti durante la cottura. Si raccomanda di eseguire queste operazioni con l'apparecchio tiepido o freddo.

- Ricordarsi sempre di risciacquare con acqua pulita e asciugare accuratamente il piano: i residui di prodotti potrebbero infatti incrostarsi durante la successiva cottura.

Telaio in acciaio inox (solo nei modelli con cornice)

L'acciaio inossidabile può macchiarsi per effetto di un'acqua molto calcarea lasciata per un periodo di tempo prolungato a contatto dello stesso oppure a causa di prodotti per la pulizia contenenti fosforo. Si consiglia di sciacquare abbondantemente e asciugare con cura dopo la pulizia del piano. In caso di versamenti d'acqua, intervenire rapidamente asciugando con cura.

! Alcuni piani cottura hanno una cornice in alluminio somigliante all'acciaio inox. Non utilizzare prodotti per la pulizia e lo sgrassaggio non idonei per l'alluminio.

Smontare il piano

Nel caso si renda necessario smontare il piano cottura:

1. togliere le viti che fissano le molle di centraggio sui lati;
2. allentare le viti dei ganci di fissaggio sugli angoli;
3. estrarre il piano cottura dal vano del mobile.

! Raccomandiamo di evitare di accedere ai meccanismi interni per tentare una riparazione. In caso di guasto, contattare l'Assistenza.

In queste tabelle sono riportati, modello per modello, i valori di assorbimento energetico, il tipo di elemento riscaldante (alogeno o radiante) e il diametro di ciascuna zona di cottura.

PIANI COTTURA	TK 64 SDTK 64 SD IXTK 64 SD BI		TK 64 CLTK 64 STK 64 S IX		TK 63 TTK 63 T BI
Zone di cottura	Potenza(in W)	Diametro(in mm)	Potenza(in W)	Diametro(in mm)	Potenza(in W)	Diametro(in mm)
Posteriore sx	RD 2300-1000	210	R 2300	210
Anteriore sx	R 1200	145	R 1200	145
Posteriore dx	R 1200	145	R 1200	145	R 600	120
Anteriore dx	R 1800	180	R 1800	180	R 1800	180
Sinistra					RT 1050/1950/2700	250
Potenza totale	6500		6500		5100
	R = radiante singolo, RD = radiante doppio RT = radiante triplo

Italiano, 1

English,12

Français, 23

Espanol, 34

Português, 45

Nederlands,56

TK 64 CL

TK 64 S IX

TK 64 S

TK 64 SD IX

TK 64 SD BI

TK 64 SD

TK 63 T

TK 63 T BI

Contents

Installation, 13-15

Positioning
