Type d'appareil	Terminal satellite numérique
Résolution	Haute définition
Fonction d'enregistrement	Oui, sur disque dur externe
Compatibilité	Satellite numérique
Sortie vidéo	HDMI et AV
Formats supportés	MPEG-2, MPEG-4
Guide électronique des programmes (EPG)	Oui
Contrôle parental	Oui
Langues disponibles	Multilingue
Alimentation	Adaptateur secteur externe
Dimensions	Non précisé
Poids	Non précisé
Connectivité	Port USB, entrée antenne satellite
Affichage frontal	Écran LED
Consommation électrique	Non précisé
Garantie	Non précisé

FOIRE AUX QUESTIONS - TELEFUNKEN TFSHD 2000 B MELICONI

Comment allumer le MELICONI TELEFUNKEN TFSHD 2000 B ?

Pour allumer le MELICONI TELEFUNKEN TFSHD 2000 B, branchez l'appareil sur une prise électrique, puis appuyez sur le bouton d'alimentation situé sur le panneau de contrôle ou utilisez la télécommande.

Que faire si l'appareil ne s'allume pas ?

Vérifiez d'abord que l'appareil est correctement branché à une prise fonctionnelle. Testez la prise avec un autre appareil pour vous assurer qu'elle fonctionne. Si l'appareil ne s'allume toujours pas, contactez le service client.

Comment réinitialiser le MELICONI TELEFUNKEN TFSHD 2000 B ?

Pour réinitialiser l'appareil, débranchez-le de la prise électrique pendant environ 10 secondes, puis rebranchez-le. Cela devrait restaurer les paramètres d'usine.

Comment régler le volume de l'appareil ?

Utilisez les boutons de volume sur le panneau de contrôle ou la télécommande pour augmenter ou diminuer le volume selon vos préférences.

Comment changer de chaîne sur le MELICONI TELEFUNKEN TFSHD 2000 B ?

Vous pouvez changer de chaîne en utilisant les boutons de changement de chaîne sur le panneau de contrôle ou en utilisant les touches de la télécommande.

Que faire si l'image est floue ou de mauvaise qualité ?

Vérifiez les connexions des câbles et assurez-vous qu'ils sont bien connectés. Essayez également de régler la qualité d'image dans les paramètres de l'appareil.

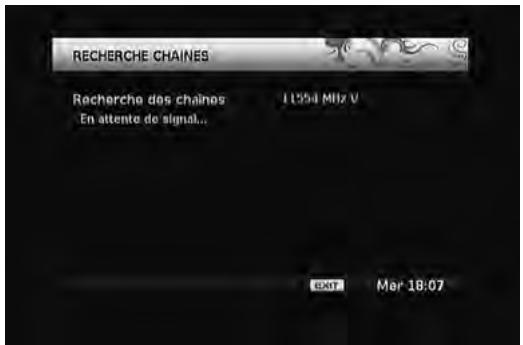

Comment effectuer une recherche de chaînes ?

Accédez au menu principal, sélectionnez 'Installation' puis 'Recherche de chaînes' et suivez les instructions à l'écran pour effectuer une recherche automatique.

L'appareil ne capte pas les chaînes, que faire ?

Assurez-vous que l'antenne est correctement connectée et orientée. Vérifiez également si vous êtes dans une zone de bonne réception. Si le problème persiste, essayez de faire une recherche de chaînes.

Comment mettre à jour le logiciel du MELICONI TELEFUNKEN TFSHD 2000 B ?

Pour mettre à jour le logiciel, accédez au menu 'Paramètres', puis à 'Mise à jour du logiciel' et suivez les instructions à l'écran pour vérifier et installer les mises à jour disponibles.

Quelle est la garantie du produit ?

Le MELICONI TELEFUNKEN TFSHD 2000 B est généralement livré avec une garantie de 2 ans. Veuillez consulter le manuel d'utilisation pour les détails spécifiques concernant la garantie.

MODE D'EMPLOI TELEFUNKEN TFSHD 2000 B MELICONI

(avec fonction enregistrement sur disque dur externe)

HOT LINE CONSOMMATEUR

0233896914

Du Lundi au Vendredi de 9h00 à 12h30 et de 13h30 à 18h00

Une Notice D'utilisation

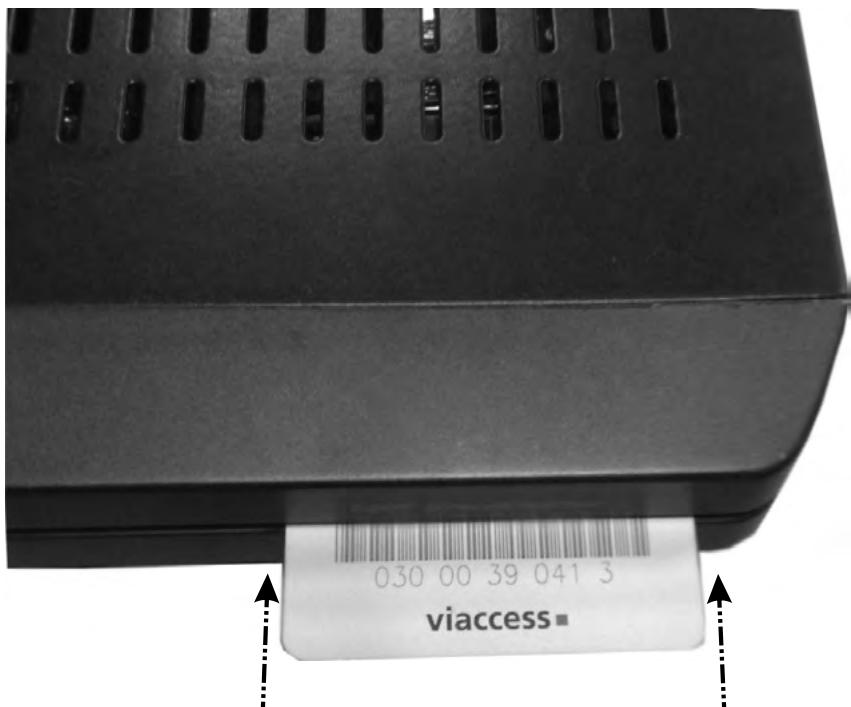

carte à puce vers le haut
carte à puce vers le bas
Vous devez insérer la carte à puce enPNANT le soin d'orienter la puce vers le bas.

Français - 1 -

Table des matieres

Une Notice D'utilisation 1

Vue d'ensemble de la télécommande 5

Affichage des commandes et connexions du boitier

terminal 6

Insertion des piles dans la télécommande 7

Branchement d'un boitier terminal à un téléviseur. 7

Alimentation electrique 8

Connexion LNB 8

Allumer-Eteindre 8

Utilisation de la prise audio optique 8

Branchement de l'USB 9

Connexion du disque USB. 9

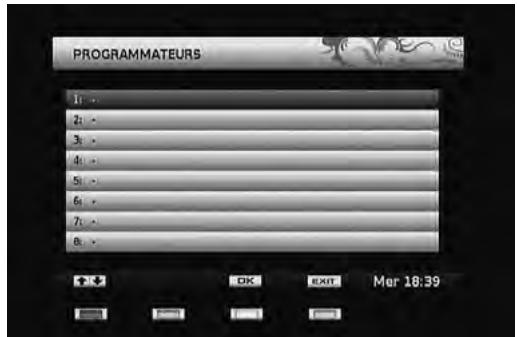

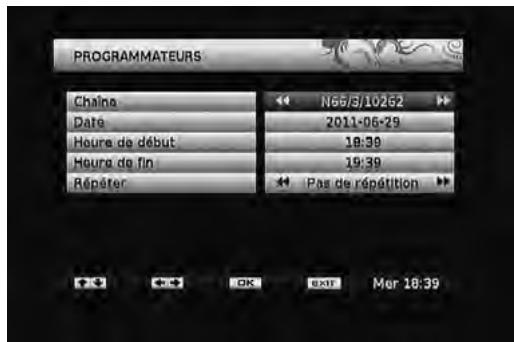

Enregistrement de programmes. 9

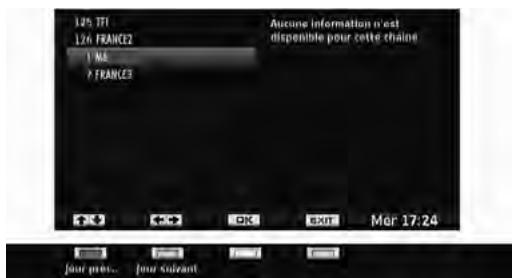

Affichage du guide électronique de

programmes (EPG) 11

Changer de chaîne 11

Régler le volume. 12

Muet. 12

Augmenter/Diminuer le volume

Volume Up/Down) 12

Information à l'écran 12

Enregistrement instantané 12

Enregistrement du décalage temporel. 12

Système de Menu. 13

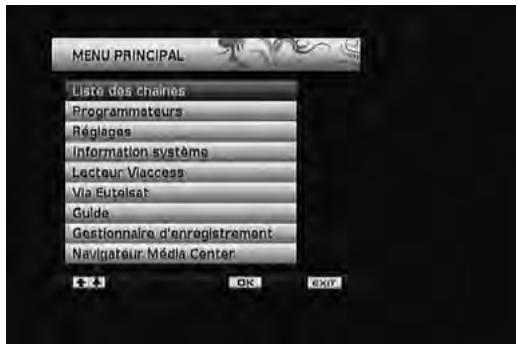

Affichage du menu principal 13

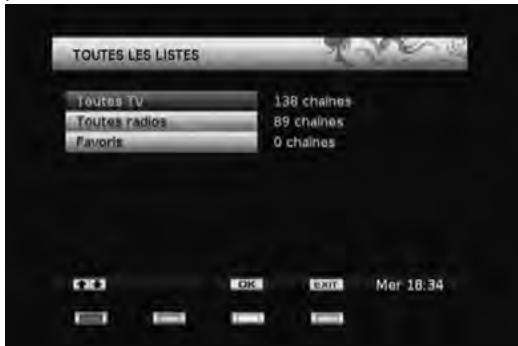

Gestion des chaînes : Listes des chaînes 13

Sélection d'une liste spécifique 13

Selection d'une chaine spécifique 13

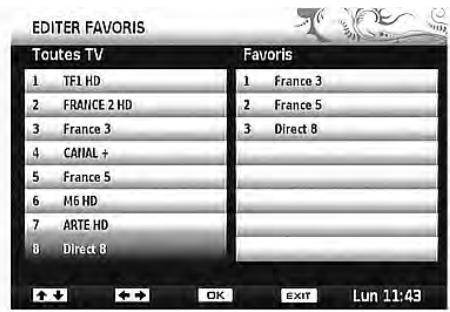

Réglage des chaînes favorites 13

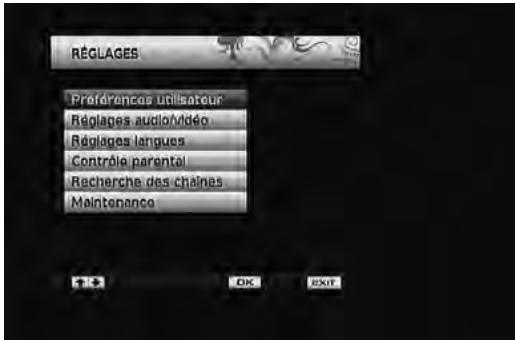

Configuration du boitier terminal 14

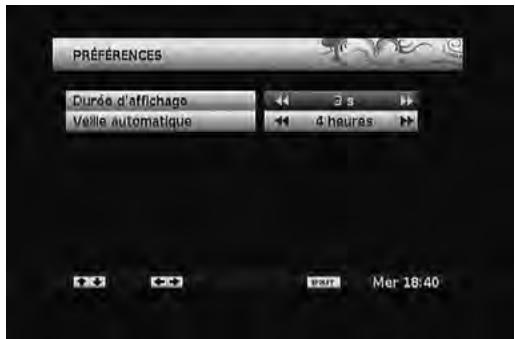

Preférencesutilisateur. 14

Temporisation bannière 15

Mise en veille automatique 15

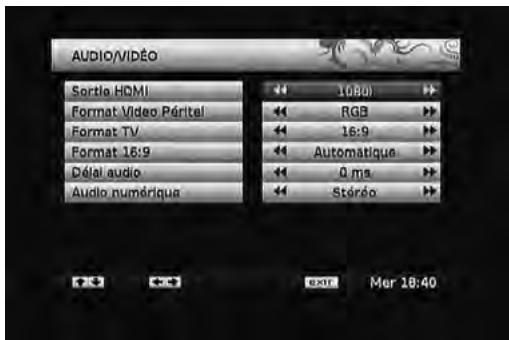

Réglages sorties 15

Fonctionnement du menu Réglages sortie.....15

SortieHDMI 15

Format video PÉRITEL 15

Système video 15

Mode Aspect. 15

Format d'image 15

Retard audio 15

Audio numérique. 15

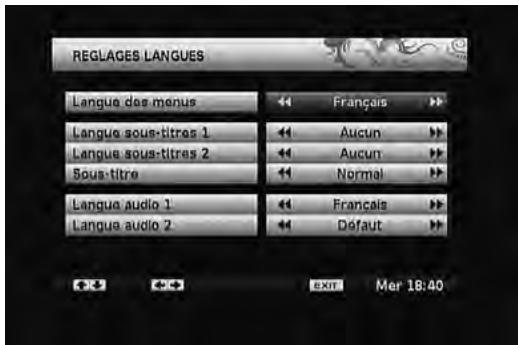

Paramétres linguistiques 15

Fonctionnement du menu
Paramètres (langue) régionales 15

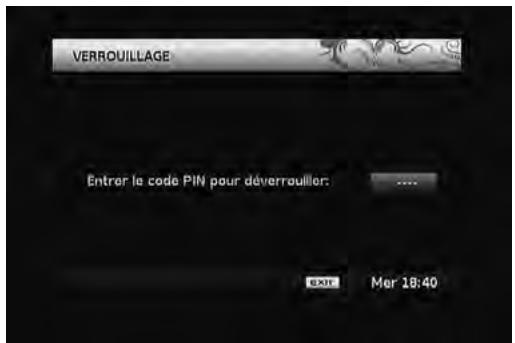

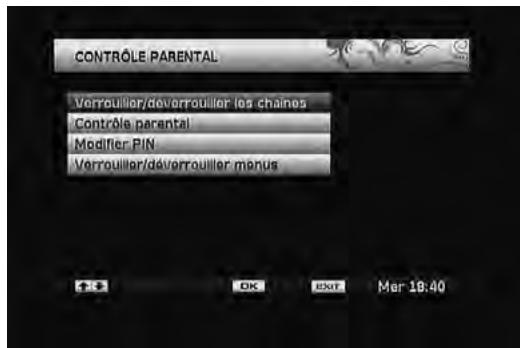

Contrôle d'accès 16

Verrouiller / Déverrouiller les chaînes 16

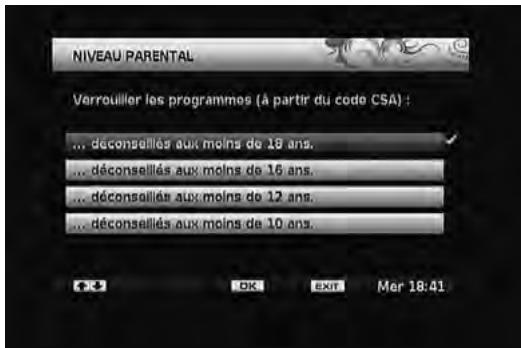

Niveau parental. 16

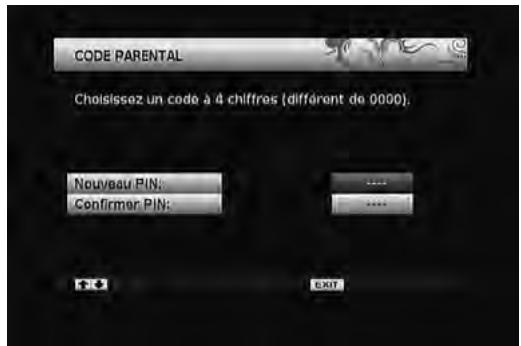

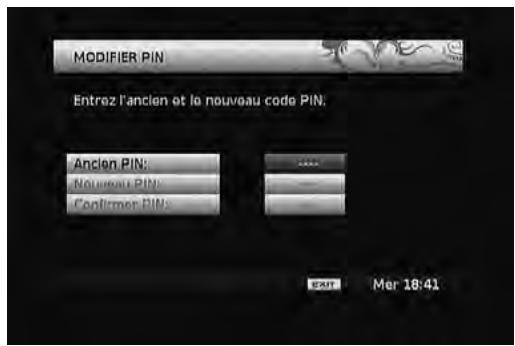

Modifier PIN 16

Menu Verrouiller / Deverrouiller 17

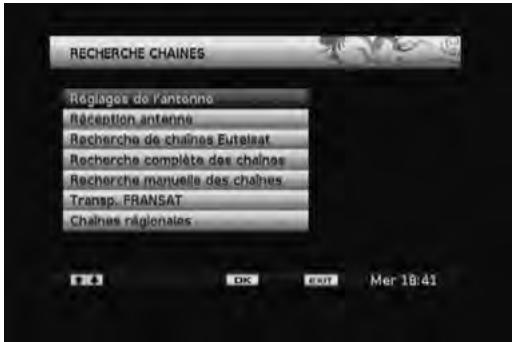

Recherche de chaines. 17

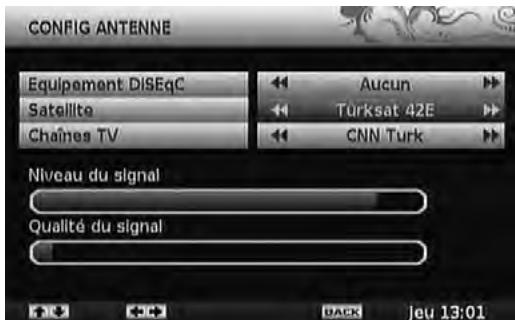

Configuration de l'antenne 17

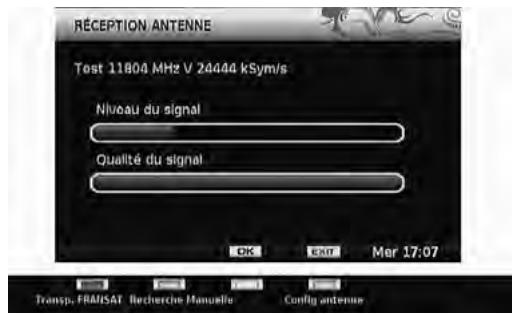

Réception du signal 17

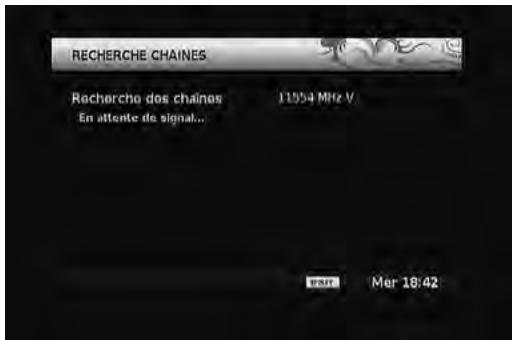

Recherche de la chaine Eutelsat. 17

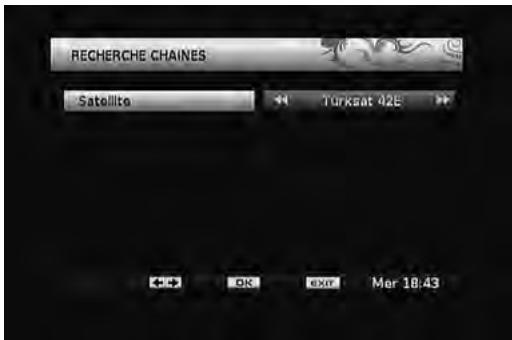

Recherche complète de chaînes 17

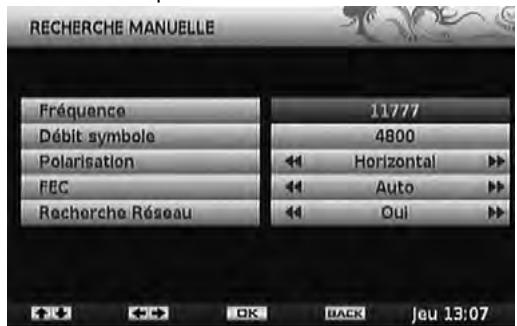

Recherche manuelle de chaînes 18

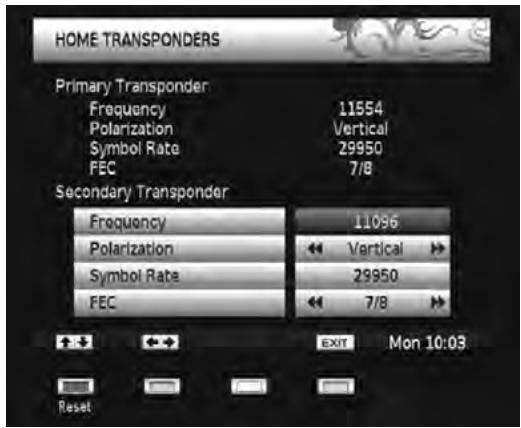

Transpondeurs maitres. 18

Chaines regionales. 18

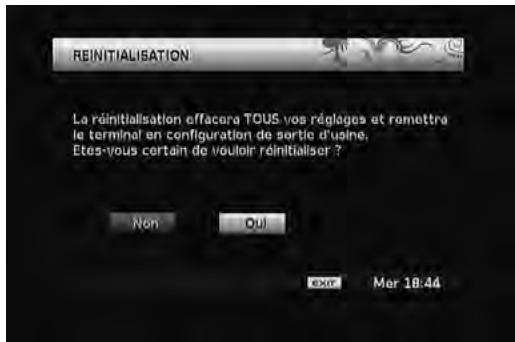

Entretien 18

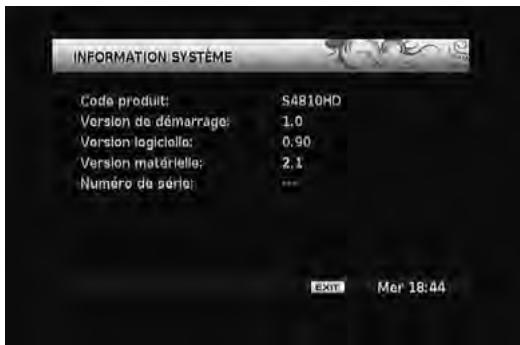

Informations système 19

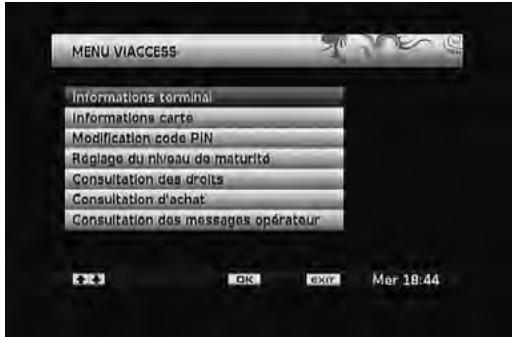

Utilisation d'une carte d'acces conditionnel :

système d'accès conditionnel intégré Viaccess ... 19

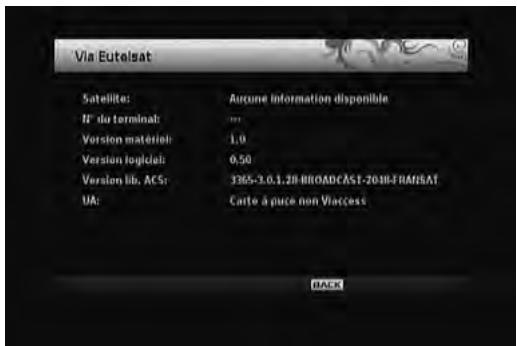

Via Eutelsat 20

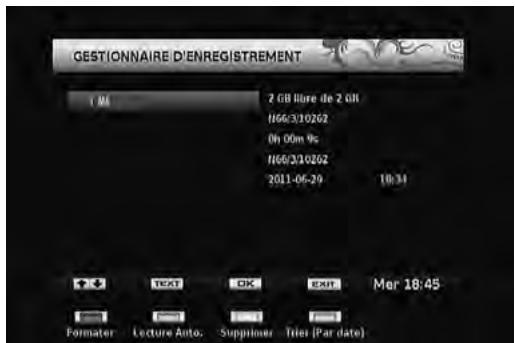

Gestionnaire des enregistements. 20

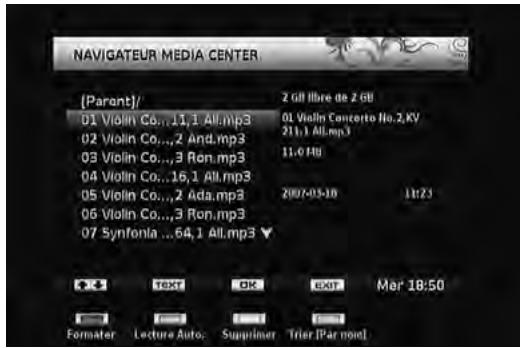

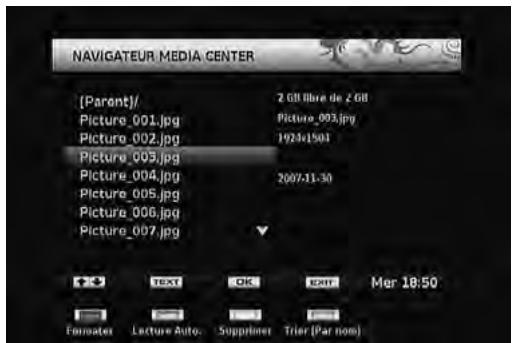

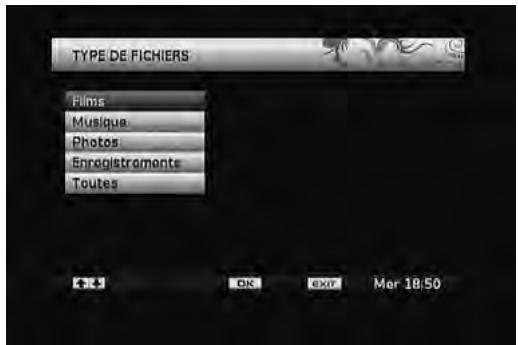

Affichage du navigateur multimédia 21

Lecture USB du navigateur multimédia 21

Lire les films 21

Accès aux enregistements à l'aide

du Navigateur multimédia 22

Autres Caracteristiques 22

Sélection TV/Radio 22

Listedeschaines 22

Selection de la langue audio 22

Naviguer entre les chaînes préférencés. 22

Affichage des sous-titres 22

Afficher un texte 23

Specifications 23

Généralités 23

Configuration matérielle. 23

Télécommande 23

Distance de fonctionnement 23

Piles 23

Capacités numériques 23

Normes de transmission 23

Démodulation 23

Vidéo 23

Audio. 23

PERITEL TV 23

Sortie Video 23

Sortie audio. 23

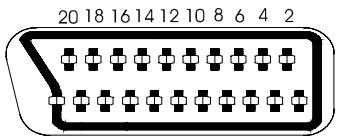

Changement de fonction 23

Dépannage 24

• Faible alimentation
• 4000 chaînes de radio et télévision.
• Compatibilité avec les normes DVB-S2/S.
• Sortie HDMI (576i, 576p, 720p, 1080i).
• Système de menu bilingue (anglais et français).
• Verrouillage de chaîne.
• Informations relatives à l'évenement en cours / suivant (EPG hebdomadaire).
• Arrêt automatique.
• Verrouillage de menu.
• Support audio multilingue.
• Sortie audio numérique (optique).
• Support de la fonction télétexte (DVB et EBU).
• Fonction de restauration des paramètres d'usine.
• Peritel TV.
• Réception en bande Ku: 10.7 - 12.7 GHz.
• Contrôle LNB: Changement de polarité horizontal / verticale (18/13V +/- 7,5%), changement à 0-22 kHz, changement d'impulsion sonore A/B pour la sélection de l'antenne, DiSEqC 1.0.
• Puisance du signal et barres de qualite du signal.
• FRANSAT automatique recherche de chaîne.
• Recherche de transpondeur.
• Recherche en réseau.
• Option de recherche FTA (Free-to-Air) pour les modes de recherche par satellite et automatique.
• Recherche FEC automatique (correction d'erreurs vers l'avant).
• Demodulation: QPSK et 8PSK.
• FEC: Automatique,1/2,2/3,3/4,5/6,7/8 pour DVB-S QPSK
• Automatique, 1/4, 1/3, 2/5, 1/2, 3/5, 2/3, 3/4, 4/5, 5/6, 8/9, 9/10 pour DVB-S2 QPSK.
• Automatique,3/5,2/3,3/4,5/6,8/9,9/10 for DVB-S2 8PSK.
• Débit symbole : 2 à ~ 45 Msps pour DVB-s.

• Débit symbole : 5 à ~ 30 Msps pour DVB-S2.

• Décodage video: MEPG2 MP@ML, PAL/ NTSC 4:3 16:9, MPEG4 AVC/H.264 HP@ L4 16:9
  Sortie video: PAL.

• Décodage audio: MPEG-1 LAYER I/II, MPEG-2 LAYER II, Dolby Digital et Dolby Digital Plus.

DOLBY DIGITAL PLUS

Fabriquésous licence par Dolby Laboratories.

« Dolby » et le symbole du double D sont des appellations commerciales de Dolby Laboratories.

• Couleur OSD 8 bits, 32 bits 720x576 pixels.
  Passage d'un système à l'autre (TV/RADIO).
• Enregistrement de la dernière chaîne regardée.
• Protection logicielle contre court-circuit et surcharge LNB.
• Télecommande à infrarouge.

Contenu de l'emballage

-1 terminal FRANSAT
-1 alimentation externe du terminal
-1 télécommande
-1 mode d'emploi
-1 carte FRANSAT

Conditions de garantie

Le terminal FRANSAT et tous ses accessoires (carte FRANSAT comprise) sont garantis 2 ans par le constructeur

Introduction

• Merci d'avoir choisi cet appeareil. Ce manuel vous guidera pour une utilisation appropriée de votre terminal.
• Lisez-le minutieusement avant de procéder à l'utilisation de votre apparéil. Veuillez le conserver dans un endroit sur car vous pourrez à nouveau en avoir besoin. Veuillez dire les consignes d'utilisation contenues dans le présente manuel avant toute première utilisation de l' apparéil, même si vous avez l'habitude d'utiliser les apparéils électroniques.
• Veuillez surtout préter attention au chapitre intitulé CONSIGNES DE SECURITE. Veuillez conserve ce manuel pour une utilisation ultérieure. Au moment de vendre ou de donner cet appeareil à quelqu'un, il est absolument important de l'accompagner de ces consignes d'utilisation.

Précautions de sécurité

AVERTISSEMENT: Si vous n'utilise pas l'appareil pendant un certain temps, débranchez-le de la prise de courant.

Source d'alimentation

Cet apparéil fonctionne avec une prise 220-240V CA, 50 Hz. Assurez-vous de Sélectionner la tension appropriée pour votre convenance.

Cordon d'alimentation

• Ne placez pas l'appareil, ni un meuble, etc. sur le cordon d'alimentation (branchement secteur) et évitez qu'il se retrouve coincé. Tenez le cordon d'alimentation par sa fiche. Ne débranchez pas la prise en tirant sur le cordon et ne touche jamais le cordon d'alimentation avec vos mains si celles-ci sont mouillées, car cela pourrait causeur un court-circuit ou une commotion électrique. Ne nousez jamais le cordon ni ne l'attachez à d'autres cordons. Les cordons d'alimentation doivent êtreplaces de telle maniere que I'on ne puisse pas marcher dessus. Un cordon de raccordement endommagé peut être la cause d'un incendie ou d'une commotion électrique. Vérifiez de temps en temps I'etat du cordon d'alimentation. S'il est endommagé, demandez de I'aide au service de dépannage le plus proche. Si le cordon de raccordement doit être remplace, ici ne doit être effectué que par un service de dépannage qualifié.

Emplacement

• Veuillez ne pas placer l'appareil dans un endroit exposé à la lumière directe du soleil, trop poussiêux, ou exposé à des chocs mécaniques ou pres de sources de chaleur.
• Posez l'appareil sur une base solide et fiable. Ne placez pas l'appareil sur une surface souple, par

exemple un tapis, car ici pourrait obstruer les trous de ventilation se trouvant à la base.
- Le chauffage ou d'autres radiations thermiques placés sous l'appareil peuvent également être à l'origine d'un dysfonctionnement ou endommager l'appareil.

Ventilation

L'air chaud qui se dégage de l'appareil en fonctionnement doit être chassed par une aération suffisante. Veuillez ne pas installer l'appareil dans un lieu clos, ni le recouvrir.
- Veiller à une bonne circulation de l'air. Placez l'appareil dans un endroit bien ventilé afin d'éviter l'accumulation de chaleur dans l'appareil.

Humidité et eau

• Evitez tout contact de l'appareil avec l'eau ou l'humiidity. Ne pas utiliser l'appareil pres d'une baignoire ou d'une piscine.
• Au cas où un objet solide ou liquide tomberait dans l'appareil, débrancheç celui-ci et faites-le réviser par un personnel qualifié avant de vous en servir à nouveau.
  L'appareil doit être protégé contre les gouttes et les éclaboussures; aucun object contenant du liquide, par exemple un vase, ne doit être posé dessus.
• Evitez les endroits tels que les pièces très humides, puisque la condensation, qui se produit par exemple dans une cuisine, pourrait provoquer un dysfonctionnement ou endommager l'appareil.

Débranchement de l'appareil

La prise secteur sert à débrancher l'appareil et celui-ci doit facilement rester en bon état de marche.

Attention

Les piles ne doivent pas etre exposées à une chaleur excessive telle que celle du soleil, du feu ou autre.

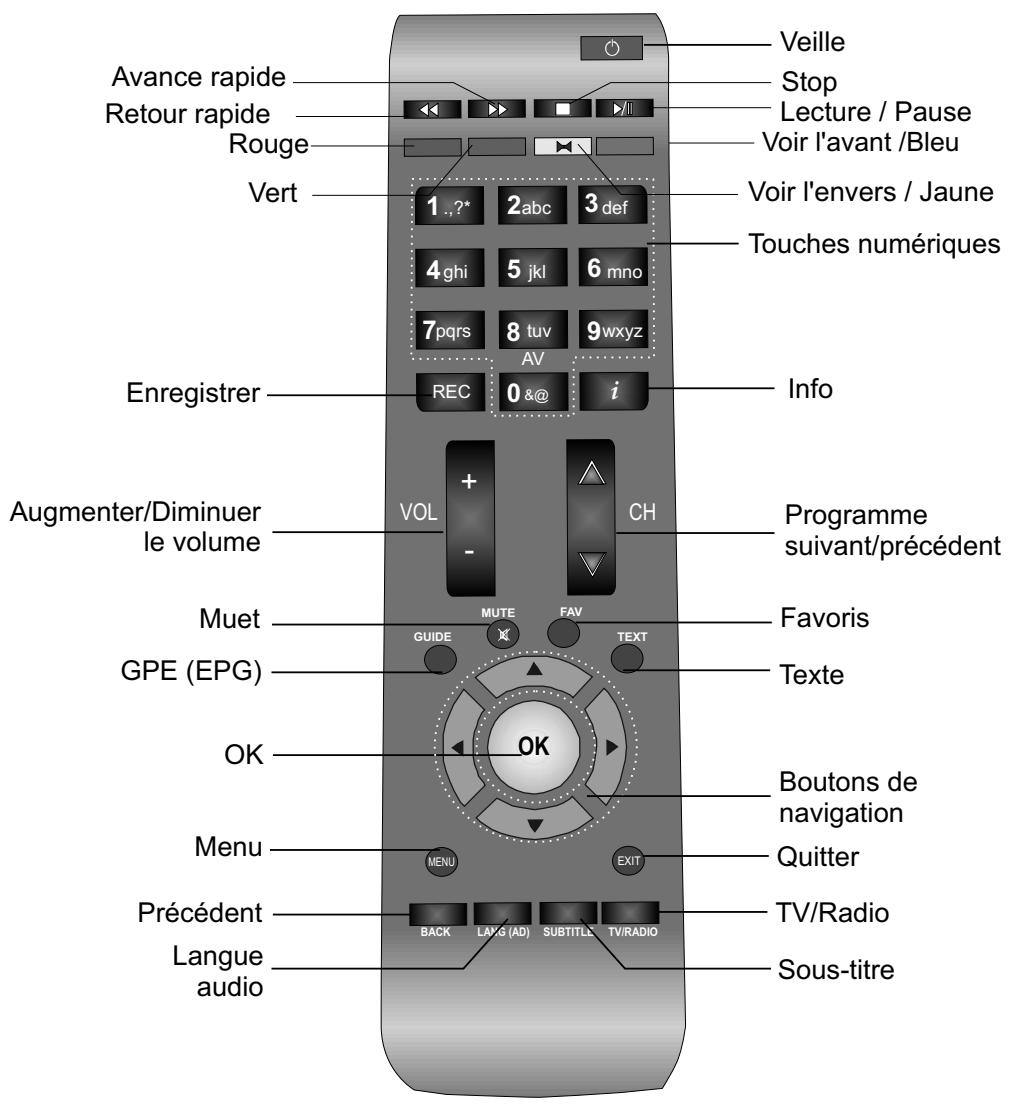

Vue d'ensemble de la télécommande

Français - 5 -

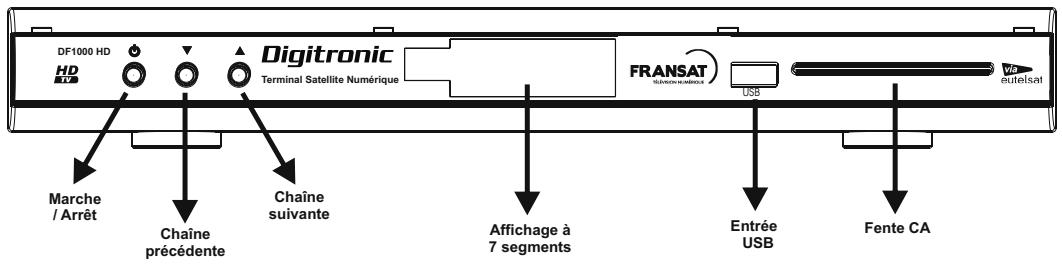

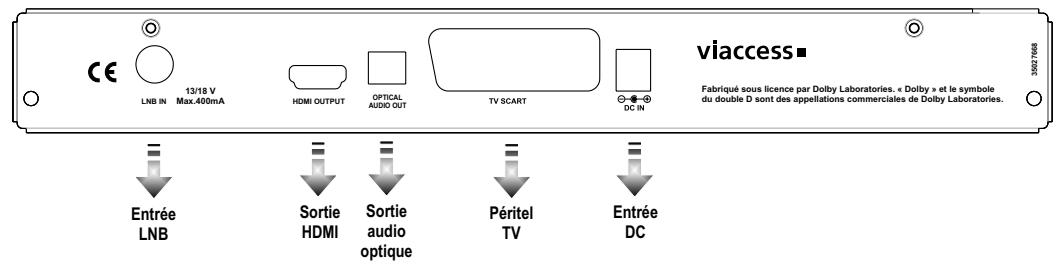

Affichage des commandes et connexions du boîtier terminal

Panneau Avant

Panneau arrête

Fente pour carte à puce: Cette fente sert à insérer une carte à puce prise en charge par le système Viaccess. Vérifiéz le sens lors de l'insertion de la carte à puce celle-ci doit être introduite inversée coté puce vers le bas.

Entrée LNB: Cette entrée sert au raccordement des cables d'antenne satellite.

Sortie HDMI : Le terminal se connecte à l'entrée HDMI de votre téléviseur (si disponible) grâce au cable de connexion HDMI.

Sortie péritel: Si vous télévisuer est doté d'un connecteur péritel, vous pouvez racorder le terminal à votre télévisuer à l'aide d'un cable péritel.

Sortie audio optique: Vous pouvez utiliser ce connecteur pour obtenir le son numérique d'un péripérisque externe. Reportez-vous au manuel d'utilisation du système audio pour plus d'informations.

Entrée du cable d'alimentation: Connecteur DC IN (12V).

Remarque: assurez-vous d'avoir raccordé tous les cables et connexions avant de brancher l'appareil au secteur. ÀpRES avoir branché l'appareil au secteur, le voyant à DEL qui se trouve sur le panneau avant changera de couleur. (Mode de voiré (Standby)).

La lecture de l'enregistrement n'est possible que celui-ci a ete effectue sur le meme terminal FRANSAT. La copie et la lecture de I'enregistrement sur un autre support ne sont pas possibles.

ATTENTION TRES IMPORTANT

Vérifiez le sens lors de l'insertion de la carte à puce celle-ci doit être introduite inversée coté puce vers le bas.

Français - 6 -

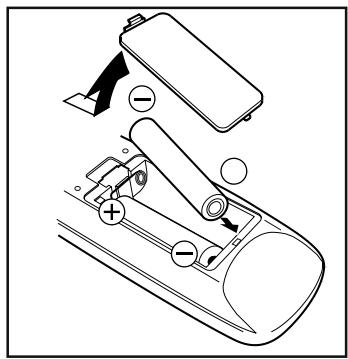

Insertion des piles dans la télécommande

• Retirez le couvercle du compartment des piles situé à l'arrière de la télécommande en le poussant légèrement vers le bas à partir de l'endetroit indiqué.
• Insérer à l'intérieur deux piles de type AAA/R3 (2 X 1,5Volt) ou équivalent. Disposez les piles dans la bonne direction en respectant les symboles de polarité (+/-) et remettez le couvercle des piles.
• Pour utiliser la télécommande, orientez-la vers l'avant du récepteur. Le rayon d'action est approximativement de 7m / 23 pieds.
• Si vous réceputeur ne répond plus à la télécommande, cela signifie que les piles sont peut être usées. Si tel est le cas, vous pouvez utiliser les boutons du récepteur. Vous pouvez replacer les piles lorsque celles-ci sont usages. Veuillez n'utiliser que des piles qui ne risquent pas de connaître des fuites.

Remarque: si vous n'utilise pas l'appareil pendant un certain temps, Sinon uneuite possible des piles peut l'endommager.

retirez les piles de la télécommande.

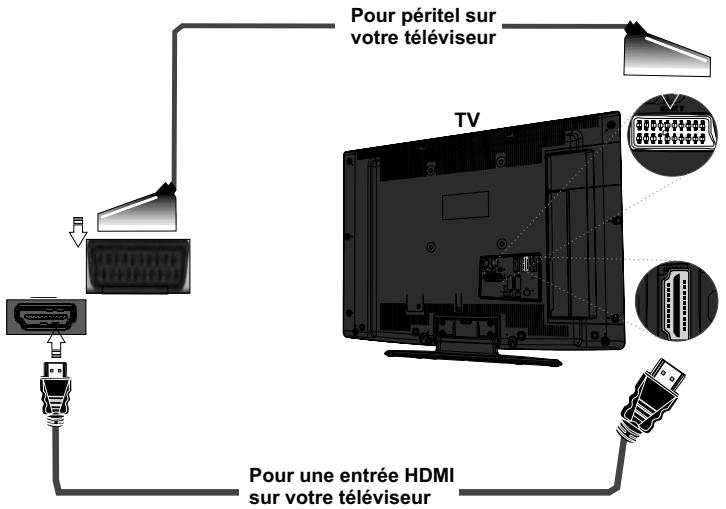

Branchement d'un boîtier terminal à un téléviseur

Vou puez brancher votre terminal à un téléviseur en suivant les méthodes ci-après :

1. Branchement HDMI: si vous poste de télévision est doté d'une entrée HDMI, vous pouze simplement y connecter le terminal en utilisant un cable entre le connecteur de la SORTIE HDMI sur le boftier de votre terminal numérique et le connecteur d'entrée HDMI de votre téléviseur. La connexion HDMI assure une meilleure qualité d'image/de son.
2. Branchement PÉRITEL: vous avez également la possibilité de brancher le terminal à votre téléviseur grâce à la prise péritel. Utilisez un cable péritel pour connecter le boîtier terminal à votre téléviseur.

Remarque: ces deux procédés de branchement réalisent la même fonction mais à des niveaux de qualité différents. Il n'est pas nécessaire d'effectuer la connexion en recourant à toutes les deux méthodes.

Français - 7 -

Alimentation électrique

IMPORTANT: le boîtier terminal a été concu pour fonctionner en 12 V CC. Pour cela, un adaptateur fournissant 12 V de tension est utilisé. Branchez cet adaptateur à un système fournissant 220-240V AC 50Hz.

• Àprous avoir déballé le boitier terminal, laissez-le atteindre la température ambiente avant de le brancher à la prise de courant.

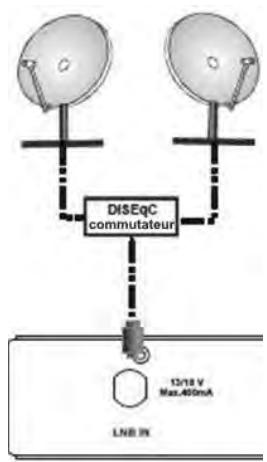

Connexion LNB

Remarque: si la connexion LNB connait unquelconque probleme, l'OSD d'avertissement s'affichera à I'écran. Veuillez vérifier et résoudre le problème de connexion LNB.

Allumer-Eteindre

• Àprous avoir branché le terminal au secteur, un voyant bleu s'allume sur le panneau avant (Mode de voir). Lorsque vous allumez le boitier terminal pour la première fois, veuillez patienter jusqu'à ce qu'il s'initialise. Le processus prendra quelques secondes.
• Ensuite, vous pouvez allumer votre terminal numérique en appuyant sur la touche de mise en veille de la télécommande. Vous remarquerez que levoyant lumineux du panneau avant du téléviseur s'eteindra (Mode de mise sous tension).

Ce produit consomme moins d'énergie. Par conséquent, il est respectieux de l'environnement.

Remarque: après avoir allumé/éteint, si la carte d'accès conditionnel n'est pas insérée, un écran de recherche rapide s'affichera et le terminal recherche de nouveaux logiciels. Si la carte d'accès conditionnel est insérée, l'écran du bouquet FRANSAT s'affichera et le boîtier terminal recherche de nouveaux logiciels.

Utilisation de la prise audio optique

• Vous ave la possibite d'utiliser la PRESE AUDIO OPTIQUE pour relier l'appareil à une chaîne HI-Fl. Grâce à cette option, vous pouvez écouter le son des diffusions au travers d'un écouteur connecté.

Branchement de l'USB

• Vous pouze connecter un disque dur USB ou une clé à votre boftier décodeur grâce à l'entrée USB de l'appareil. Cette option vous donne la possibilité de dire des fichiers mémorisés dans un disque USB ou d'enregistrer les programmes.
• 2.5" Lecteurs de disques durs externes de 2,5" et 3,5" pouces (lecteur de disque dur avec alimentation externe) et clés USB pris en charge avec PVR et fonctions de navigateur multimédia.
• Pour enregistrer un programme, vous devez d'abord connecterVote lecteur USB àvote boitier decodeur que vous aurez auparavant pris le soin d'éteindre.Allumez ensuite le boitier decodeur afin d'activer la fonction d'enregistrement. Dans le cas contraire, l'option d'enregistrement ne sera pas disponible.
• Si vous formatez le disque sur un ordinateur personnel, l'unique format pris en charge est FAT32.

IMPORTANT!

• Vous pouvez sauegarder vos fichiers avant d'effectuer tout branchement au boitier decodeur afin d'eviter de probables pertes de données. Veuillez remarquer que la responsabilité du fabricant ne saurait etre engage en cas de dommage de filier ou de perte de données.
• Il est possible que certains types de périhériques USB (à l'example des lecteurs MP3) ou des lecteurs de disque dur/cartes mémoires USB soient incompatibles avec cet apparéil.

IMPORTANT: Il est possible que le présente apparéil ne prenne pas en charge tous les formats de disque. Si vous branchez un disque USB à un format non pris en charge, il vous sera demandé d'en formater le contenu. Se reporter à la section « Formater le disque » dans les pages suivantes pour de plus amples informations relatives au formatage du disque. Veuillez notes que TOUTES les données containues dans le disque USB seront perdues et le format du disque sera converti à E2FS dans ce cas. Il ne sera pas possible de dire les disques E2FS formats sur un ordinateur personnel ou sur un ordinateur portable.

Connexion du disque USB

• Branchez votre péripérisque USB à l'entrée USB du boitier décodeur.

Remarque: Branchez ou débranchez votre disque USB au boitier éteint.

Remarque: Si vous poulez connecter un lecteur de disque dur USB au boîtier décodeur, le cable de connexion USB utilisé entre le lecteur de disque et le boîtier décodeur doit être doté d'un logo USB et doit être le plus court possible.

Remarque: Pendant le formatage d'un disque dur USB d'une capacité de 1TO (Tera Octet), il peut arriver que vous soyez confronté à certains problèmes au cours du processus de formatage. En pareille situation, vous devez formater le disque de votre PC et le type de disque doit être FAT32.

ATTENTION!

• Il est très dangereux de brancher et de débrancher les péripériques USB avec une certaine rapidité. Évitez sur tout de brancher et de débrancher le lecteur avec une certaine rapidité. Ceci peut physiquement endommager le lecteur USB etURT le péripérisque USB lui-même.
• Ne jamais enlever l'USB durant la lecture ou l'enregistrement d'un fisier.

Enregistrement de programmes.

IMPORTANT: Au cours de l'utilisation d'un nouveau lecteur de disque dur USB, il est conseilé derialcer dans un premier temps au formatage du disque à l'aide de l'option "Formater le disque" de votre décodeur. Il ne sera pas possible de dire les disques E2FS formatsés sur un ordinateur personnel ou sur un ordinateur portable.

• Pour utiliser la fonction d'enregistrement, vous doivent connecter un disque USB ou un lecteur de disque dur externe au boîtier décodeur. Veillez ensuite à ce que le disque USB branché ait une capacité minimale de 1 Go et une compatibilité de vitesse de 2.0. Si le pérophérique USB connecté ne prend pas en charge la vitesse 2.0, un message d'erreur s'affichera. Pour l'enregistrement de programmes et le décalage temporel, il est recommendé d'utiliser des lecteurs de disques durs externes.
• Une heures d'enregistrements mémorisés occupe environ 2 Go d'espace.
• Pour de plus amples informations relatives aux programmes d'enregistrement, veuillez vous reporter aux sections "Enregistrement instantané", "Bibliothèque des enregistements", ou encore "Minuteries" ci-après.
• Si vous débranchez un disque brusquement, le disque en question va prendre quelques temps pour charger. Pour les disques de grande capacité, le chargement peut prendre jusqu'à quelques minutes.
• La lecture de vos enregistements n'est possible que si vous les avons enregistrés sur le même terminal FRANSAT
• La copie comme la lecture sur un autre apparéil que votre terminal FRANSAT n'est pas possible

Français - 9 -

Première installation

IMPORTANT: assurez-vous que l'antenne est branchée avant d'allumer le boitier terminal pour la première fois.

• Insérez la carte FRANSAT fournie dans le terminal d'accès conditionnel du boîtier terminal. Allumez votre boîtier terminal après avoir inséré la carte d'accès conditionnel.

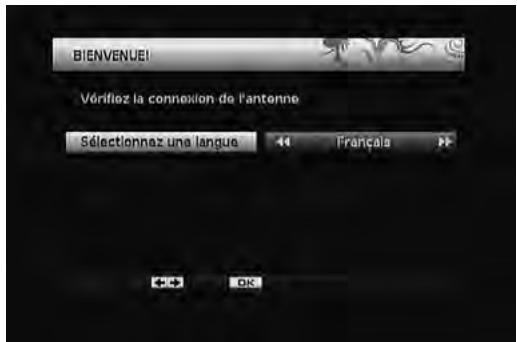

• Lorsque vous allumez votre boîtier terminal pour la première fois, un assistant d'installation vous guidera tout au long du processus. Pour commencer, le menu à l'écran TV Type (Type TV) s'affiche:

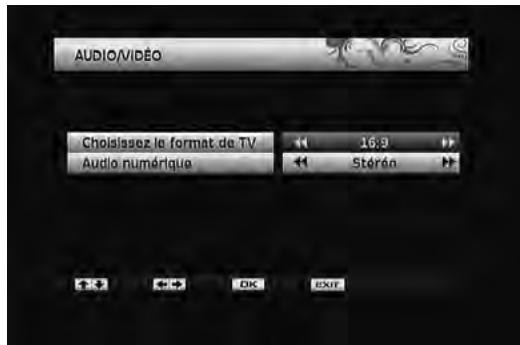

Ensuite, le menu Paramètres de sortie s'affichera:

• Régler l'options TV Type (Type de téléviseur) à l'aide des boutons «/»
• Définisse la préférence audio numérique à l'aide des boutons “ ” et appuyez sur OK pour continuer.

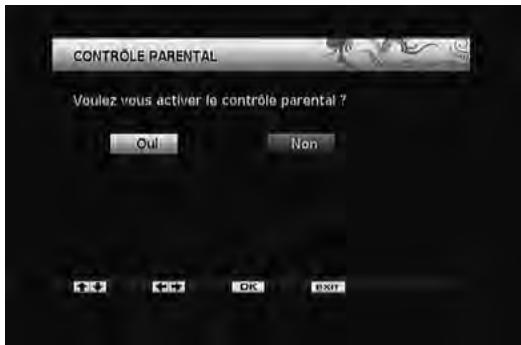

  L'écran de contrôle parental s'affichera ensuite

• Sélectionnez OUI si vous voulez définir un niveau d'écran parental, ou NON si vous ne voulez pas activer le mode parental. Vous serez invite à saisir un code parental dans les deux cas:

• Saisissez un code PIN à quatre chiffres en appuyant sur les touches numériques de la télécommande et confirmez. Si les deux numérores correspondent, votre code PIN sera définii. Vous doivent définir un mot de passer de verrouillage parental différent de 0000.
• l'écran du menu de réception du signal s'affichera ensuite. En cas de perte ou d'oubli du code parental veillez taper deux fois sur la touche bleu et ensuite taper le code 4725.

• Appuyez sur le bouton OK pour rechercher les chaînes disponibles.

• Le boîtier décodeur commence à rechercher les chaînes FRANSAT sur la base de la carte à puce insérée. Si le transpondeur maître FRANSAT est bien configuré, cette opération de recherche ne prendra que quelques minutes. Dans le cas contraire, une recherche complète sera nécessaire, ce qui prendra quelques minutes.
  L'écran des chaînes régionales s'affichera une fois la recherche finalisée. Vous avez la possibilité de définir les chaînes régionales à visionner lorsque les transmissions régionales sont disponibles en utilisant cet écran de menu. l'utilisateur doit avoir la liste FRANSAT SD car le décodeur est un décodeur qui ne permet de visionner que les chaînes en simple définition.
• À la fin de l'opération, le message "Résultats de la recherche" s'affichera. Appuyez sur le bouton OK pour continuer.

Affichage du guide électronique de programmes (EPG)

Vou puez afficher le guide électronique de programme (EPG) pour voir les informations relatives aux programmes disponibles.

• Appuyez sur le bouton GUIDE pour acceder à l'écran du menu EPG.
• Vous avez aussi la possibilité d'utiliser l'écran du menu principal pour sélectionner l'EPG (Guide).
• Appuyez sur le bouton “▼” ou “▲” pour parcourir les chaînes.
• Le menu EPG affiche les informations disponibles concernant toutes les chaînes.
• Veuillez notes que les informations sur les émissions sont automatiquement actualisées. Si les chaînes ne proposent pas d'informations sur les événements, la page de l'EPG sera vierge.

Touche ROUGE: affiche les programmes du jour précédent.

Touche VERTE: affiche les programmes du jour suivant.

OK: affiche la chaîne sélectionnée.

Touche BLEUE: Définit la minuterie d'enregistrement du programme sélectionné..

: Passe à la sous-fenêtre du programme. Ici, vous pouvez obtenir des informations détaillées sur un programme en appuyant sur la touche INFO. Vous pouvez également programmer un enregistrement en appuyant sur la touche BLEUE. (Pour un programme-temporaire). Ceci sera indiqué par une icône d'enregistrement rouge devant le nom du programme.

"": Retourne à la fenêtre de seLECTION de la chaine.

I : Se déplacant entre les canaux (sous-fenêtre de gauche) ou les programmes (sous-fenêtre de droite).

CH ▲/ CH▼: Faites défilier les pages dans la liste de canaux..

INFO (si disponible): lorsqu'une section appropriée est seLECTIONnée, vous pouvez utiliser la touche INFO pour obtenir des informations détaillées relatives à la sélection.

Changer de chaine

• Vous pouvez changer de chaînes en suivant les méthodes ci-après.
• Vous pouvez appuyer sur les touches numériques (0-9) pour saisir directement le numéro de la chaine. Vous pouvez appuyer consécutivement sur les boutons numériques pour saisir deux chiffres ou plus.
• Appuyez sur les touches CH ▲/CH▼ pour passer à la prochaine ou à la précédente chaîne disponible.

Remarque: vous pouvez appuyer sur le bouton OK pour afficher la liste des chaînes.

Régler le volume

Muet

• Vous pouvez appuyer sur la touche Muet ("M") pour couper le son en provenance de votre terminal. Le son sera coupé lorsque vous aurez appuyé sur ce bouton.
• Pour annuler l'opération de coupure de son, vous pouvez appuyer à nouveau sur la touche "X" à nouveau sur cette touche ou utiliser les touches V +/-

Augmenter/Diminuer le volume (Volume Up/Down)

• Vous pouvez hausser ou baiser le volume grâce aux touches V + / V

• Le niveau de volume sélectionné restera ainsi, même lorsque le récepteur est étéint et allumé à nouveau, jusqu'à ce que vous changiez de volume à nouveau.
• Le réglage du volume audio du récepteur ne dépend pas du contrôle de volume de votre télévisuer.

IMPORTANT: vous doivent veiller à ce que les deux contrôles de volume soient maintainuos à des niveaux raisonnables de sorte que pendant la mise sous tension, ou lors de la première installation de votre télévisueur, le niveau sonore ne soit pas trop élevé.

Information à l'écran

• Vous pouvez appuyer sur le bouton INFO pour afficher les informations à l'écran. Les détails de la chaîne et du programme en cours seront affichés sur l'écran d'informations.
• La barre d'informations vous renseigne sur le programme actuellement regardé. Cette information comprend le numéro du programme, le nom du programme, le mode du programme (TV ou Radio), l'icone des favorsis, (si le programme est l'un des favorsis), la chaîne brouillée/non brouillée, le mode audio, si le programme est doté de la fonction télétexte ou non et de la brève description de l'évenement.

Enregistrement instantané

IMPORTANT: Pour enregistrer un programme, vous devez au préalable connecter un disque dur USB ou une clé USB à votre boîtier. Dans le cas contraire, l'option d'enregistrement ne sera pas disponible. Pour l'enregistrement de programmes et le décalage temporel, il est recommendé

d'utiliser des lecteurs de disques durs au lieu des clés USB.

• Appuyez sur la touche (ENREGISTREMENT) pour lancer l'enregistrement instantané d'un programme pendant que vous le regardez. L'OSD suivant apparait à l'écran :

29

PLANET PEMBE

-00:04 (00h00m)

L'OSD Le message d'enregistrement s'affichera un moment et I'émission en cours sera enregistrée. . Vous pouvez modifier la durée de l'enregistrement en appuyant sur le bouton d'enregistrement à cet instant.
- Appuyez sur la touche ■ (STOP) pour annuler l'enregistrement instantané. L'OSD ci-après s'affichera à l'écran :

Etés-vous sur de pouvoirmettre un terme à l'enregistrement en cours?

Appuyez à nouveau sur le bouton STOP pour confirmer.

Ca message se reformara dans 5 Secondas.

Appuyez sur la touche (STOP) une fois de plus pour annuler l'enregistrement instantané.

Remarque: Pendant l'enregistrement, il est impossible de BASCER d'une diffusion à une autre.

Enregistrement du décalage temporel

IMPORTANT: Pour enregistrer un programme, vous doivent au préalable connecter un disque dur USB ou une clé USB à votre boîtier. Dans le cas contraire, l'option d'enregistrement ne sera pas disponible.

Pour l'enregistrement de programmes et le décalage temporel, il est recommendé d'utiliser des lecteurs de disques durs au lieu des clés USB.

• Appuyez sur la touche /I pendant que vous regardez une diffusion pour basculer en mode de décalage temporel (timeshifting).

-03s

• En mode de décalage temporel, le programme marque une pause et est simultanément enregistré dans le disque USB connecté (*). Appuyez à nouveau sur la touche /11 pour regarder le programme en pause à partir du moment où il a été interrompu.
• Cette commande de lecture se fait à la vitesse de lecture x1. La barre d'informations affichera l'écart de décalage temporel entre le programme réel et le programme décalé.

Utilisez les touches

(PRECÉDENT/

SUIVANT) pour avancer ou pour reculer la lecture décalée.
- Appuyez sur la touche (STOP) pour quitter le mode de décalage temporel.

(*) La durée d'enregistrement du décalage simultané dépend de laaille des fichiers contenus dans votre disque USB connecté et elle est de 12 heures au maximum.

Remarque: Pendant le décalage temporel, il est impossible de basculer d'une diffusion à une autre.

Système de Menu

Affichage du menu principal

• Appuyez sur la touche MENU pour afficher le menu principal.
• Vous pouvez passer d'un menu à un autre à l'aide des touches de navigation (▲/▲/▼/▲) de la télécommande.
• Vous pouvez saisir, Sélectionner, ou confirmer une option de menu en appuyant sur la touche OK.
• Dans certains sous-menus, vous pouvez utiliser le bouton EXIT (QUITTER) pour returner à l'écran du menu précédent.
• Les éléments ci-après se trouvent dans l'écran de menu principal:

Gestion des chaînes : Listedes chaînes

• Le terminal dresse la liste de toutes les chaînes mémorisées dans la liste des chaînes.
• Vous pouvez afficher la liste des chaînes ou définitir vos programmes favoris à l'aide des options Listedes des chaînes.
• Pressez le bouton MENU pour afficher le menu Principal. Sélectionnez la rubrique Channel List (Liste des chaînes) en utilisant le bouton "▼"/▲". Appuyez sur OK pour afficher le contenu du menu.

Remarque: vous pouvez appuyer directement sur OK pour afficher la liste des chaînes.

Sélection d'une liste spécifique

• La liste des chaînes contient de nombreuses listes. Vous pouvez selectionner une liste de votrechioix à l'aide de la touche “▼”/▲”.
• Appuyez sur OK pour afficher la liste sélectionnée.

Sélection d'une chaine spécifique

• Pour regarder une chaîne spécifique, vous devez la sélectionner en vous aidant de la touche "▼"▲ et en appuyant sur le bouton OK. La chaîne sélectionnée s'affichera.

Réglage des chaînes favorites

• Vous pouvez définir plusieurs chaînes comme favorites de façon à ne naviguer que parmi ces dernières.
• Sélectionnez l'option Favoris dans la liste des chaînes pour:gérer la liste favorite. Sélectionnez une liste favorites à l'aide des touches "▼"#/▲". Appuyez sur la touche BLEUE pour modifier la liste favoritesseLECTIONnée.

Listeprec/suivante

• Sélectionnez une chaîne à l'aide de la touche ^ ^ Appuyez sur le bouton OK pour ajouter une chaîne sélectionnée à la liste des+favoris.
• La chaine sélectionnée s'affichera dans la section des favorsis.

Utilisez la touche " 一 " / "pourt selectionner une chaîne dans la rubrique des chaînes favorites (côté droit du menu à l'écran affché).
- Lorsqu'une chaine favorite est SéLECTIONNée, vous pouvez appuyer à nouveau sur la touche OK pour supprimer cette chaine SéLECTIONNée de la liste des châines préférencées.
- Appuyez sur la touche EXIT (QUITTER) pour sortir du menu des chaînes favorites.

Remarque: le fait d'appuyer sur la touche ROUGE permit d'afficher la liste precedente ou suivante.

Réglage des minuteries d'enregistrement

• Sélectionnez les minuteries à partir du menu principal grâce à la touche "▼"/"▲" et appuyez sur le bouton OK pour continuer. Le menu des minuteries s'affichera.

• Pour ajouter une minuterie, Sélectionnez une ligne à l'aide de la touche “▼”/“▲” et appuyez sur le bouton OK. Ensuite, la fenêtre d'ajout de minuterie apparait à l'écran:

Chaine: selectionnez une chaine a l'aide de la touche "ou".

Date: saississez une date de début en appuyant sur les touches numériques "«" ou "»".

Heure de début: saisissez une heures de début en appuyant sur les touches numériques "« ou «".

Heure de fin: saississez une heures de fin en appuyant sur les touches numériques "ou".

Répétition: vous pouvez définir une minuteure à reprendre en tant que No Repeat (Aucune répétition), Everyday (Quotidien) ou Every Week (Hebdomadaire).
- Vous pouvez sauvegarder les réglages en appuyant sur le bouton OK ou annuler le processus en appuyant sur le bouton EXIT (QUITTER).

Remarque: Pour la fonction de minuterie d'enregistrement, vous doivent acceder un disque dur USB ou une clé USB à votre boîtier. Dans le cas contraire, l'option d'enregistrement ne sera pas disponible. Pour l'enregistrement de programmes et le décalage temporel, il est recommendé d'utiliser des lecteurs de disques durs au lieu des clés USB.

Configuration du boîtier terminal

• Sélectionnez la rubrique Installation & Réglages à partir du menu principal grâce à la touche “▼”/▲”. Appuyez sur OK pour afficher le sous-menue Réglages.

Preférences utilisateur

• Sélectionnez la rubrique Préférences utiliser à partir du menu Régliages en utilisant la touche "▼" et appuyez sur la touche OK.

Temporisation bannière

• Vous pouvez seLECTIONner la temporisation du menu à l'aide de ce réglage. La temporisation du menu peut se régler entre 1 et 10 secondes.
• Sélectionnez l'option Temporisation bannière à l'aide des touches “▼”/“▲” et définièsez une valeur souhaïée grâce à la touche “←” ou “→”.

Mise en veille automatique

• Vous pouze définir une valeur pour que le boitier terminal s'éteigne lorsqu'il n'est pas utilisé à une période de temps spécifique.
• Il est fortement déconseilé d'utiliser cette option en mode OFF (DÉSACTIVÉ).
• Appuyez sur "▼" ou sur le bouton "▲", pour sélectionner l'option Mise en veille automatique. Appuyez sur "▲" ou sur le bouton "▶", pour définir la valeur de l'option Mise en veille automatique.

Réglages sorties

• Sélectionnez la rubrique Paramétres de sortie à partir du menu Réglages en utilisant la touche “▼”/“▲” et appuyez sur la touche OK.

Fonctionnement du menu Réglages sortie

• Appuyez sur le bouton "▼" ou "▲" pour sélectionner un élément du menu.
• Utilisez le bouton "←" ou "▶" pour sélectionner une rubrique.

Sortie HDMI

• Ce réglage définit la résolution de la sortie HDMI.
• Si vous sélectionné l'option Auto, la résolution de sortie sera optimisée conformément à la diffusion reçue.
• La résolution la plus élevé prise en charge par votre téléviseur sera définie par défaut.

Format video PÉRITEL

• Ce réglage définit le format video péritel.
• Vous pouvez seLECTIONner le type de signal en tant que RGB ou CVBS.

Système video

• Ce réglage définit le type de système video par défaut.

Mode Aspect

• Cette fonction définit le rapport d'aspect du téléviseur branché pour permettre que les diffusions s'affichent bien.
• Sélectionnez 4:3 si vous disposez d'un téléviseur standard avec le rapport d'aspect 4:3.
• Sélectionnez le format 16:9 si vous avez un grand écran.

Format d'image

• Cette fonction définit le format d'image conformément à votre sélection.
• Vous pouvez selectionner le Format d'image en tant que Automatique, Bordures noires, Zoom, Pan & Scan et Letterbox (si disponible).

Retard audio

• Vous pouvez utiliser cette option pour synchroniser la vente et l'audio de votre récepteur de home cinema

Audio numérique

• Utilisez ce réglage pour définir le type de signal de sortie audio numérique.

Paramètres linguistiques

• Sélectionnez la rubrique Paramètres linguistiques à partir du menu Installation&Réglages en utilisant la touche “▼”/“▲” et appuyez sur la touche OK.

• Vous pouvez faire fonctionner les paramètres linguistiques grâce à ce menu.

Fonctionnement du menu Paramètres (langue) régionaleux

• Appuyez sur le bouton "▼" ou "▲" pour sélectionner un élément du menu.
• Utilisez le bouton "«" ou "»" pour sélectionner une rubrique.

Français - 15 -

Langue d'affichage du menu: indique la langue du système.

Sous-titrage langue 1: règla langue de sous-titre préféérée. La langue可以选择 sera vue dans les sous-titres.

Sous-titrage langue 2: règle la langue de sous-titre alternative.

Subtitle (sous-titre): active ou désactive le mode Malentendant.

Langue audio 1: sélectionne la langue audio préfééré.

Langue audio 2: selectionne la langue audio alternative.

Contrôle d'accès

• Sélectionnez la rubrique Contrôle d'accès à partir du menu Régliages en utilisant la touche “▼”/“▲” et appuyez sur la touche OK. Vous serez invite à saisir un mot de passer.

• Saisissez le mot de passer de verrouillage parental préalablement définit au cours de la première installation. Appuyez sur la touche OK pour vérifier et continuer.
• Si le mot de passer n'est pas approprié, le message "Wrong PIN. Try again" (Code errone. Réessayez). apparaitra à l'écran.
• Si le mot de passer est approprié, le menu Contrôle d'accès s'affichera.

Verrouiller / Déverrouiller les chaînes

• Sélectionnez ce réglage grâce à la touche “▼”/“▲” et appuyez sur la touche OK. L'écran de verrouillage de la liste des chaînes s'affichera.
• Sélectionnez une chaîne à verrouiller et appuyez sur la touche OK pour verrouiller ou déverrouiller la chaîne sélectionnée.

Niveau parental

• Ce réglage configure les niveaux de réglages parentaux.
• Sélectionnez l'options Niveau parental grâce à la touche “▼”“▲” et appuyez sur la touche OK. L'écran du niveau parental s'affichera.

• Vous pouvez sélectionner le niveau d'orientation parental en utilisant cet écran de menu. Sélectionnez un réglage souhaité et appuyez sur le bouton OK pour activer.

Modifier PIN

• Sélectionnez l'options Modifier PIN grâce à la touche "▼"▲ et appuyez sur la touche OK.

• Saisissez votre code PIN actuel dans la première ligne.

• Servez-vous des touches numériques pour entré le nouveau code PIN une fois la ligne Nouveau code PIN mise en surbrillance.

• Vous aurez besoin de saisir votre nouveau code PIN une deuxième fois pour vérification en utilisant la ligne Confirmer code PIN.

Remarque: si vous changez de code PIN, n'oubliez pas d'en noter le nouveau et de le garder en lieu sur pour références ultérieures.

Menu Verrouiller / Déverrouiller

L'option Verrouillage Menu active ou désactive l'accès au menu. Vous pouvez désactiver tout accès à l'ensemble du système de menu.
- Sélectionnez le menu Verrouiller/Déverrouiller grâce à la touche “▼”/▲ et appuyez sur la touche OK. L'écran de verrouillage de menu s'affichera. Définir l'option Verrouillage de menu grâce à la touche “

ou

Recherche de chaînes

• Sélectionnez la rubrique Recherche de chaînes à partir du menu principal grâce à la touche “▼”/“▲”. Appuyez sur OK pour afficher le sous-menue Recherche de chaînes.

Configuration de l'antenne

• Sélectionnéz la rubrique Configuration de l'antenne à partir du menu Recherche de chaînes grâce à la touche “▼”/“▲”. Appuyez sur la touche OK pour continuer.

• Vous pouvez configurer les paramètres d'antenne à l'aide de cet écran de menu.

• Appuyez sur la touche "▼"/"▲" pourmettre une option en surbrillance,et appuyez sur la touche "«"ou "» pourdéfinir une rubrique.

• Le niveau de signal et le type de signal seront affichés à l'écran conformément à votre configuration.

Réception du signal

• Sélectionnez la rubrique Réception du signal en utilisant le bouton "▼"/"▲". Vous pouvez modifier les paramètres sur l'écran pour vérifier le niveau du signal et la qualité du signal. Appuyez sur la touche OK pour afficher le niveau du signal et la qualité du signal.

Recherche de la chaine Eutelsat

• Sélectionnez la rubrique Eutelsat Recherche de la chaine Eutelsat en utilisant le bouton “▼”/“▲”. Appuyez sur le bouton OK pour effectuer la recherche des chaines Eutelsat..

• Le processus de recherche commencerera et le décodeur recherche, puis的记忆es les chaînes Eutelsat.

Recherche complète de chaînes

• Sélectionnez la rubrique Recherche complète de chaînes en utilisant le bouton “ ”/ . Appuyez sur la touche OK pour continuer.

• Sélectionnez un satellite disponible à rechercher et appuyez sur le bouton OK pour lancer la recherche.

• Au terme de la recherche, votre boîtier terminal mémorisera toutes les chaînes disponibles dans le satellite sélectionné.

Recherche manuelle de chaînes

• Sélectionnez la rubrique Recherche manuelle de chaînes en utilisant le bouton “▼”/“▲”. Appuyez sur la touche OK pour continuer.

• Les paramètres de la recherche manuelle s'afficheront.
• Appuyez sur la touche “▼”/▲ pourmettre une option en surbrillance,et appuyez sur la touche“
  "ou" pourdéfinir une rubrique.

Satellite: selectionnez un satellite à rechercher à l'aide de la touche « ou »

Fréquence: Saisissez une valeur de fréquence à l'aide des boutons numériques de la télécommande. Vous pouvez supprimer la fréquence existante à l'aide de la touche «

Débit symbole: saississez une valeur de fréquence à l'aide des boutons numériques de la télécommande.

Polarisation: en utilisant les boutons "«" ou "»" sélectionné la valeur de la polarisation.

FEC: en utilisant les boutons "«" ou "»" sélectionné la valeur FEC.

Recherche en réseau: définir l'option Recherche en réseau grâce à la touche « ou »

Remarque: si l'objet de recherche réseau est sélectionné en tant que OUI, une fois passé à ce transpondeur, les paramètres des autres transpondeurs seront obtenus du tableau d'informations réseau et le réglage s'effectuera pour les autres transpondeurs.

• Appuyez sur le bouton OK pour mémoriser les réglages et lancer la recherche. Si un nouveau programme est trouve, celui-ci sera ajouté à la liste.

Transpondeurs maitres

• Sélectionnez la rubrique Transpondeurs maîtres en utilisant le bouton “▼”/“▲”. Appuyez sur la touche OK pour continuer.

L'écran des transpondeurs maîtres FRANSAT s'affichera. Vous pouvez configurer les paramètres FRANSAT à l'aide de cet écran de menu.
VEUILLEZNOTER: En principe, les transpondeurs maîtres sont bien configurés des leur sortie d'usine et ne doivent subir aucune modification à moins que votre opérateur vous ait demandé de le faire.
- Appuyez sur le bouton ROUGE pour définir les réglages ou appuyez sur la touche BACK (RETOUR) pour partager de cet écran de menu.

Chaiines régionales

• Sélectionnez la rubrique Chânes régionales en utilisant le bouton “▼”/“▲”. Appuyez sur le bouton OK pour voir les châines locales sur FRANSAT (si disponible).

Entretien

• Sélectionnez la rubrique Entretien à partir du menu Réglages grâce à la touche “▼”/“▲”. Appuyez sur la touche OK pour continuer.

• Si vous souhaitez charger les réglages par défaut de votre boîtier terminal, vous pouvez effectuer la première installation.

• Sélectionnez l'option Factory Default (Paramètres d'usine par défaut) grâce à la touche "▼" ou "▲" et appuyez sur la touche OK.

• Le message suivant, vous demandant si vous voulez ou non supprimer toutes les chaînes et tous les paramètres, s'affichera.

• Mettez l'option Non en surbrillance grâce à la touche «« ou «» et appuyez sur OK pour annuler l'installation.
• Mettez l'option Oui en surbrillance grâce à la touche “<” ou “>” et appuyez sur le bouton OK pour supprimer tous les réglages et lancer la première installation.
• Àprouv avoir scélectionné Yes (Oui), les réglages par défaut seront charges et votre boîtier terminal sera réinitialisé.
• L'assistant d'installation vous guidera tout au long du processus d'installation. Pour de plus amples informations relatives à ce processus, reportez-vous à la section "Première installation" dans les chapitres précédents.

Informations système

• Sélectionnez la rubrique Informations système à partir du menu principal grâce à la touche “▼”/“▲”. Appuyez sur la touche OK pour afficher les informations système.

Utilisation d'une carte d'accès conditionnel : système d'accès conditionnel intégré Viaccess

• Utilisez la carte d'accès conditionnel FRANSAT foumie avec le boîtier terminal en suivant la procédure ci-après:
• Éteignez le boitier terminal et débranchez la prise de courant.
• Insérez la carte dans le terminal d'accès conditionnel du boitier terminal.
• La carte doit être correctement insérée; il est impossible de l'insérer entière si elle est inversée.

IMPORTANT: la carte ou le terminal du boîtier terminal peuvent être endommages si la première est insérée en y exerçant une certaine pression.

• Branchez le terminal à la prise de courant, allumez et attendez quelques instantes jusqu'à ce que la carte soit activée.
• Appuyez sur la touche MENU pour afficher le menu principal, puis utilisez la touche “▼” ou “▲” pour selectionner la rubrique “Accès conditionnel intégré Viaccess”, et appuyez sur OK:

Fonctionnement du menu d'accès conditionnel Viaccess

• Utilisez le bouton "▼" ou "▲" pourmettre un élément en surbrillance et appuyez sur le bouton OK pour la sélectionner.
• Appuyez sur la touche EXIT (QUITTER) pour quitter.

Remarque:

• Lorsqu'aucune carte n'est insérée, le message suivant s'affiche à l'écran:

Français - 19 -

Remarque: insérez ou enlevez la carte uniquement lorsque le boîtier terminal est en mode VEILLE ou débranchez-le du secteur.

Méthode d'installation de la carte à puce

carte à puce vers le haut

carte àpuce vers le bas

You've dzed inscrer la carte a puce en prnant le soin d'orienter la puce vers le bas.

Via Eutelsat

• Sélectionnez la rubrique Via Eutelsat à partir du menu principal grâce à la touche “▼”/“▲”. Appuyez sur la touche OK pour afficher les informations d'Eutelsat.

Gestionnaire des enregistements

IMPORTANT: Pour afficher le gestionnaire des enregistements, vous doivent acceder un disque dur USB ou une clé USB à votre boîtier. Dans le cas contraire, l'option d'enregistrement ne sera pas disponible. Pour l'enregistrement de programmes et le décalage temporel, il est recommendé d'utiliser des lecteurs de disques durs au lieu des clés USB.

Pour afficher la liste des enregistements, appuyez sur le bouton de menu pour afficher le menu principal, puis utilisez la touche "▼" ou "▲" pour sélectionner la ligne "Gestionnaire des enregistements", et appuyez sur "OK". Le gestionnaire des enregistements va alors s'afficher.

Tous les enregistements sont conservés dans le gestionnaire des enregistements.

Remarque: Dans la mesure où le produit aura de multiples ports USB et si plusieurs disques durs y sont fixés, l'utiliseur devra selectionner celui qui devrait être utilisé comme dispositif d'enregistrement.

Touche " " : Se déplace entre les lignes.

Touche ROUGE (Formater): Formate la clé USB ou le disque dur connecté.

Touche VERTE (Ecoute automatique (Autplay) : Lit les fichiers dans la liste.

Touche JAUNE (Supprimer): Supprime le fichier ou le dossier sélectionné.

Touche BLEUE (Trier): Sélectionne l'ordre de tri des fichiers selon la date, le nom ou le canal. [Par date] il s'agit de l'ordre de tri par défaut.

Touche TEXTE (Modifier) : Change le nom de l'enregistrement. Utilisez les touches numériques de la télécommande pour saisir un nom. Appuyez sur les touches numériques à plusieurs reprises pour basculer entre les lettres.

Bouton QITTER: Quitte le gestionnaire des enregistements.

Remarque: L'affichage du menu principal et les rubriques du menu seront indisponibles pendant la lecture.

Affichage du navigateur multimédia

• Pour afficher la fenêtre du navigateur de matière, appuyez sur le bouton de "menu" de la télécommande et sélectionnez Navigateur de matière en appuyant sur le bouton "▼" ou "▲". Appuyez sur la touche "OK" pour continuer. Les options du menu de sélection du Type de matière vont s'afficher.

• Vous pouvez dire des fichiers d'images et videos à partir d'un disque dur USB ou d'une clé USB.

Remarque: Certains apparèils USB ne sont peut-être pas pris en charge.

Remarque: Si la clé USB n'est pas reconnue après mise hors tension/sous tension ou après une Première installation, débranchez la clé USB d'abord puis éteignez/rallumez le boitier écodeur. Branchez le pérophérique USB à nouveau.

Remarque: Les options Films/Musique/Photos filtreront les fichiers y relatifs. Si vous seLECTIONnez l'option TOUT, TOUS les fichiers contenus dans le disque branché s'afficheront en fonction des dossiers.

Lecture USB du navigateur multimédia Lire les films

Selectionnez l'option FILMS en utilisant les boutons Précédent ou Suivant, appuyez sur le bouton OK et tous les fichiers de films vont s'afficher.

Touche " " "S deplaces entre les lignes.

Bouton ROUGE (Format): Formate l'USB connecté ou le disque dur.

Touche VERTE (Ecoute automatique (Autplay)): Lit les fichiers dans la liste.

Touche JAUNE (Supprimer): Supprime le fichier ou le dossier sélectionné.

Touche BLEUE (Trier): Sélectionne l'ordre de tri des fichiers selon la date, le nom ou le canal. [Par nom] il s'agit de l'ordre de tri par défaut.

Touché TEXTE (Modifier) : Change le nom de l'enregistrement. Utilisez les touches numériques de la télécommande pour saisir un nom. Appuyez sur les touches numériques à plusieurs reprises pour basculer entre les lettres.

Bouton OK: Lit le fichier sélectionné.

Bouton QITTER: Quitte le navigateur de media.

Remarque : Les fichiers video AVI et Xvid ne peuvent etre lus si I'audio est au format MP3.

Lire les fichiers de musique

Selectionnez l'option MUSIQUE en utilisant les boutons Précédent ou Suivant, appuyez sur le bouton OK pour afficher tous les fichiers de musique disponibles.

Touche " " "A" Se déplace entre les lignes.

Touche VERTE (Ecoute automatique (Autplay)): Lit les fichiers dans la liste.

Touche JAUNE (Supprimer): Supprime le fichier ou le dossier sélectionné.

Touche BLEUE (Trier):Trie les fichiers par date.

Touche TEXTE (Modifier): Apporte des modifications au fichier sélectionné.

Bouton OK: Lit le fjichier sélectionné.

Bouton QUITTER: Quitte le navigateur de media.

Affichage des fichiers de photos

Selectionnez l'option PHOTOS en utilisant les boutons Précédent ou Suivant, appuyez sur le bouton OK pour afficher tous les fichiers de photos disponibles.

Touche " " /A:Se déplace entre les lignes.

Bouton ROUGE (Format): Formate l'USB connecté ou le disque dur.

Touche VERTE (Ecoute automatique (Autplay)): Lancez un diaporama

Touche JAUNE (Supprimer): Supprime le fichier ou le dossier sélectionné

Touche BLEUE (Trier): Sélectionne l'ordre de tri des fichiers selon la date, le nom ou le canal. [Par nom] il s'agit de l'ordre de tri par défaut.

Touche TEXTE (Modifier) : Change le nom de l'enregistrement. Utilisez les touches numériques de la télécommande pour saisir un nom. Appuyez sur les touches numériques à plusieurs reprises pour basculer entre les lettres.

Bouton OK: Affiche la photo sélectionnée.

Bouton QITTER: Quitte le navigateur de media.

Utilisations des touches de la télécommande

• Lance un diaporama (4 secondes par photo) / arrêté le diaporama.
• arrêtez le diaporama et returnez à la liste de fichiers.
• Accélération du diaporama (1 seconde).
• Accélération du diaporama vers l'arrière.

CH▲ - Photo suivante.

CH▼ - Photo précédente.

JAUNE - Rotation de l'image (90 degrés).

ROUGE - Zoom avant

VERT -Zoom arrriere.

GAUCHE - Sous-fenêtre de gauche.

DROITE - Sous-fenêtre de droite.

VERS LE HAUT- Sous-fenetre du haut.

VERSLEBAS-Sous-fenetre du bas.

QUIITTER - Retour à la liste des fichiers.

Accès aux enregistements à l'aide du Navigateur multimédia

Selectionnez les enregistements à afficher et lisez les enregistements disponibles à partir du disque USB connecté.

Autres Caractéristiques

Sélection TV/Radio

• Si vous appuyez sur la touche "TV/RADIO" de la télécommande, vous pouvez utiliser le boîtier terminal comme radio ou comme téléviseur. Lorsque le mode change, le boîtier terminal passé à la diffusion la plus réçente.

Listedeschaines

• Appuyez sur OK pour afficher la liste des chaînes.

Selection de la langue audio

• Appuyez sur le bouton LANG(AD) pour modifier la langue audio de la diffusion. Veuillez remarquer que cette fonction sera disponible uniquement si la diffusion sélectionnée comprend de multiples langues audio.
• Appuyez à plusieurs reprises sur le bouton LANG (AD) pour passer d'une langue audio disponible à une autre.

Audio: Default

Naviguer entre les chaînes préférentes

• Vous avez la possibilité de naviguer entre leschains favorites en appuyant sur le bouton FAV (si disponible). Un programme peut être défini commefavori grâce aux options de menu de la liste deschains.

Affichage des sous-titres

• Vous pouvez afficher les sous-titres à l'écran en cas de besoin, si la diffusion inclut les informations de sous-titre.
• Appuyez sur la touche SUBTITLE (SOUS-TITRE) pour afficher les informations relatives au sous-titre.

Français - 22 -

Pour passer d'une option de sous-titre disponible à une autre, appuyez à plusieurs reprises.

Sous-titres: Arret

Afficher un texte

Avec votre télécommande, vous pouvez utiliser le télétexte. Vous avez la possibilité d'activer le télétexte en appuyant sur la touche TEXT (TEXTE). Vous pouvez utiliser les boutons ROUGE, VERT, JAUNE et BLEU du menu TEXTE. Appuyez sur MENU pour quitter le télétexte.

Spécifications

Généralités

Tension d'alimentation: 220-240V~50 Hz
- Fréquence d'entrée : 950 - 2150 MHz
- Consommation d'énergie maximale : 23 W
- Consommation d'énergie en mode veille: <1 W
- Température de fonctionnement: 5^ + 40^
- Température de conservation: -20^ ile +70^
- Humidité : 25 à 75 % d'humidité relative
- Dimensions physiques : 307x210x46 mm
- Poids : 1300 gr

Configuration matérielle

• Proceseur principal: ST7101
• Mémoire Flash : 8 Mo
• DDRAM : 128 Mo

Télécommande

Distance de fonctionnement

7m Max.

Piles

2x1,5V (R-03/AAA)

Capacités numériques

Normes de transmission

DVB-S/S2,MPEG2
DVB-S / S2, MPEG4

Démodulation

• Prend en charge un profil de services de diffusion de DVB-S2
• QPSK avec TAUX DE SYMBOLE de 1/2, 3/5, 2/3, 3/4, 4/5, 5/6, 8/9, 9/10 Msps
  8PSK avec taux symbole de 3/5, 2/3, 3/4, 5/6, 8/9, 9/10

• Demodulator/terminal Legacy QPSK
  1-45 MBaud DVB-S

• 5-30 MBaud DVB-S2

Vidéo

• Video: MP @ ML, PAL, 4:3/16:9
  MPEG-4 AVC/H.264 HP@L4 Video Decoder

Audio

• Décodage audio: MPEG-1 LAYER I/II, MPEG-2 LAYER II, Dolby Digital et Dolby Digital Plus.
• Fréquences d'échantillonnage prises en charge : 32 kHz, 44,1 kHz et 48 kHz.
• Grande gamme dynamique (résolution 16 bits)

Alimentation LNB

Vertical:13/14 Volt
Horizontal:17/18 Volt
- Valeur de sortie maximale: 400mA (protection contre les courts-circuits)
- Tone 22 kHz: Fréquence 22KHz ± 2 KHz

Amplitude 0.6 Vpp ± 0.2 Vpp

Alimentation USB

5V @ 500mA max

PERITEL TV

Sortie Video

Signal video composite : 1 Vp-p±3dB/75 ohm

Sortie audio

Changement de fonction

21 19 17 15 13 11 9 7 5 3 1

Dépannage

Panne	Raisons possibles	Solution
Levoyant à DEL ne s'illumine pas.	Le cordon d'alimentation principal n'est pas branché.	Vérifiez que le cordon d'alimentation principal est branché à la source d'alimentation.
Absence d'image ou de son.	Absence de signal ou signal faible.	Vérifiez les connexions de l'antenne et de la video (péritel/HDMI).
Les changements apportés dans les réglages n'ont pas pris effet.	Le boîtier terminal a été débranché sans mise en veille préalable.	Veilles à ce que le boîtier terminal soit en mode de veille avant de le débrancher du secteur.
La télécommande ne fonctionne pas.	• Le boîtier terminal est en veille. • La télécommande est hors de portée. • Les piles sont usagées.	• Appuyez sur la touche VEILLE (STANDBY). • Veillez à ce que le champ d'action de la télécommande soit libre. • Remplacez les deux piles par des nouvelles.
Mot de passer oublie.		Contactez le centre de service agréé le plus proche.
Enregistrement non disponible	Le disque USB n'est pas reconnectu.	Pour enregistrer un programme, vous doivent au préalable connecter un disque USB à votre boîtier. Dans le cas contraire, l'option d'enregistrement ne sera pas disponible. Si vous étes incapable de faire des enregistements, effectuez un cycle d'alimentation sur un décodeur et essayer de réinsérer le disque USB.

FRANÇAIS

A. Informations sur la mise au rebut à l'intention des utilisateurs privés (ménages).

Au sein de l'Union européen

Attention: si vous souhaitez jeter cet apparéil, ne le jeter pas dans une poubelle ordinaire!

Les apparêls électriques et Electroniques usages doivent être recyclés séparément et conformément aux lois en vigueur en matière de traitement, de récapération et de recyclage de ces apparêls.

Suite à la mise en œuvre de ces dispositions dans les Etats membres, les particuliers au sein de l'Union europeenne peuvent désormais ramener notamment leurs apparèils électriques et Electroniques hors service sur des sites de collecte désignés ou dans un point de vente dans le cadre d'un achat d'un produit équivalent.

Si vous appeareil electrique ou electronique hors service comporte des piles ou des batteries, veuillez lesmettre séparément dans les systèmes de collecte prevus conformément à la législation en vigueur.

En veillant à la mise au rebut correcte de ce produit, vous préviendraz ainsi les effets potentiellement néfastes de leur mauvaise gestion sur l'environnement et la santé humaine.

B. Informations sur la mise au rebut à l'attention des entreprises

Au sein de l'Union européen

Si ce produit est utilisé dans le cadre des activités de votre entreprise et que vous souhaitiez le jeter:

Veuillez contacter votre revendeur qui vous informera des conditions de reprise du produit. Les frais de reprise et de recyclage pourront vous être facturés. Les produits de petite taille (et en petites quantités) pourront ètre repris par vos organisations de recyclage locales.

Français - 25 -
