MODE D'EMPLOI

TFSHD 2000 B MELICONI

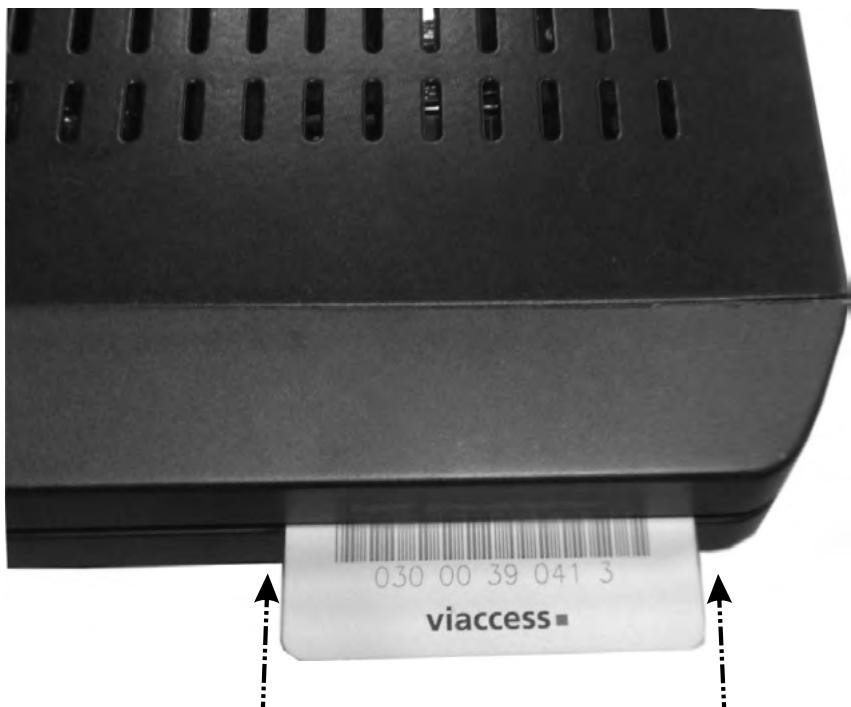

Vous devez insérer la carte à puce en prenant le soin d'orienter la puce vers le bas.

Accès aux enregistrements à l’aide du Navigateur multimédia 22 Autres Caractéristiques 22 Sélection TV/Radio 22 Liste des chaînes 22 Sélection de la langue audio 22 Naviguer entre les chaînes préférées 22 Affichage des sous-titres 22 Afficher un texte 23 Spécifications 23 Généralités 23 Configuration matérielle 23 Insertion des piles dans la télécommande 7 Branchement d’un boîtier terminal à un téléviseur . 7 Alimentation électrique 8 Connexion LNB 8 Allumer- Eteindre 8 Utilisation de la prise audio optique 8 Branchement de l’USB 9 Connexion du disque USB 9 Enregistrement de programmes. 9 Première installation 10 Affichage du guide électronique de programmes (EPG) 11 Changer de chaîne 11 Régler le volume 12 Muet 12 Augmenter/Diminuer le volume (Volume Up/Down) 12 Information à l’écran 12 Enregistrement instantané 12 Enregistrement du décalage temporel 12 Système de Menu 13 Affichage du menu principal 13 Gestion des chaînes : Liste des chaînes 13 Sélection d’une liste spécifique 13 Sélection d’une chaîne spécifique 13 Réglage des chaînes favorites 13 Configuration du boîtier terminal 14 Recherche de la chaîne Eutelsat 17 Recherche complète de chaînes 17 Français - 2 -

01_S4810_[FR]_DVB680_2900UK_10076744_50207663.indd 2

Contenu de l’emballage • Démodulation: QPSK et 8PSK. • FEC : Automatique,1/2,2/3,3/4,5/6,7/8 pour DVB-S QPSK CONSIGNES DE SECURITE. Veuillez conserver ce manuel pour une utilisation ultérieure. Au moment de vendre ou de donner cet appareil à quelqu’un, il est absolument important de l’accompagner de ces consignes d’utilisation.

Précautions de sécurité

AVERTISSEMENT: Si vous n’utilisez pas l’appareil pendant un certain temps, débranchez-le de la prise de courant.

Source d’alimentation

Cet appareil fonctionne avec une prise 220-240V CA, 50 Hz. Assurez-vous de sélectionner la tension appropriée pour votre convenance.

à d’autres cordons. Les cordons d’alimentation doivent être placés de telle manière que l’on ne puisse pas marcher dessus. Un cordon de raccordement endommagé peut être la cause d’un incendie ou d’une commotion électrique. Vérifiez de temps en temps l’état du cordon d’alimentation. S’il est endommagé, demandez de l’aide au service de dépannage le plus proche. Si le cordon de raccordement doit être remplacé, ceci ne doit être effectué que par un service de dépannage qualifié.

• Le chauffage ou d’autres radiations thermiques placés sous l’appareil peuvent également être à l’origine d’un dysfonctionnement ou endommager l’appareil.

• Evitez tout contact de l’appareil avec l’eau ou l’humidité. Ne pas utiliser l’appareil près d’une baignoire ou d’une piscine. • Au cas où un objet solide ou liquide tomberait dans l’appareil, débranchez celui-ci et faites-le réviser par un personnel qualifié avant de vous en servir à nouveau. • L’appareil doit être protégé contre les gouttes et les éclaboussures; aucun objet contenant du liquide, par exemple un vase, ne doit être posé dessus. • Evitez les endroits tels que les pièces très humides, puisque la condensation, qui se produit par exemple dans une cuisine, pourrait provoquer un dysfonctionnement ou endommager l’appareil.

Débranchement de l’appareil

La prise secteur sert à débrancher l’appareil et celui-ci doit facilement rester en bon état de marche.

Les piles ne doivent pas être exposées à une chaleur excessive telle que celle du soleil, du feu ou autre.

• Posez l’appareil sur une base solide et fiable. Ne placez pas l’appareil sur une surface souple, par

01_S4810_[FR]_DVB680_2900UK_10076744_50207663.indd 4

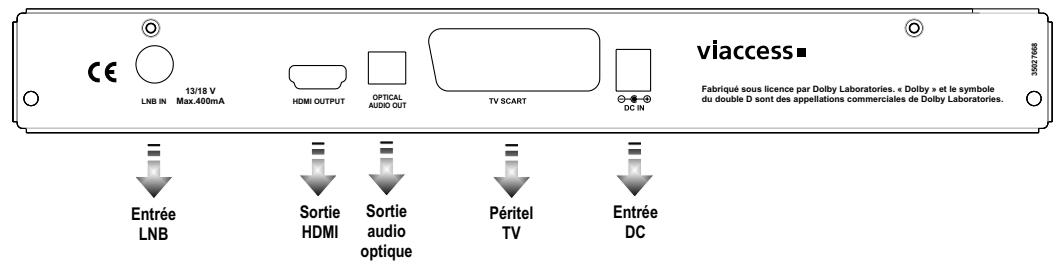

Sortie HDMI : Le terminal se connecte à l’entrée HDMI de votre téléviseur (si disponible) grâce au câble de connexion HDMI. Sortie péritel: Si votre téléviseur est doté d’un connecteur péritel, vous pouvez raccorder le terminal à votre téléviseur à l’aide d’un câble péritel. Sortie audio optique: Vous pouvez utiliser ce connecteur pour obtenir le son numérique d’un périphérique externe. Reportez-vous au manuel d’utilisation du système audio pour plus d’informations. Entrée du câble d’alimentation: Connecteur DC IN (12V). Remarque: assurez-vous d’avoir raccordé tous les câbles et connexions avant de brancher l’appareil au secteur. Après avoir branché l’appareil au secteur, le voyant à DEL qui se trouve sur le panneau avant changera de couleur. (Mode de veille (Standby)).

La lecture de l’enregistrement n’est possible que celui-ci a été effectué sur le même terminal FRANSAT. La copie et la lecture de l’enregistrement sur un autre support ne sont pas possibles.

ATTENTION TRES IMPORTANT Vérifiez le sens lors de l’insertion de la carte à puce celle-ci doit être introduite inversée coté puce vers le bas.

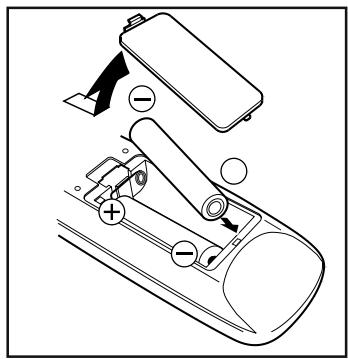

• Insérer à l’intérieur deux piles de type AAA/R3 (2 X 1,5Volt) ou

équivalent . Disposez les piles dans la bonne direction en respectant les symboles de polarité (+/-) et remettez le couvercle des piles. • Pour utiliser la télécommande, orientez-la vers l’avant du récepteur. Le rayon d’action est approximativement de 7 m / 23 pieds. • Si votre récepteur ne répond plus à la télécommande, cela signifie que les piles sont peut être usées. Si tel est le cas, vous pouvez utiliser les boutons du récepteur. Vous pouvez remplacer les piles lorsque celles-ci sont usagées. Veuillez n’utiliser que des piles qui ne risquent pas de connaître des fuites. Remarque: si vous n’utilisez pas l’appareil pendant un certain temps, retirez les piles de la télécommande. Sinon une fuite possible des piles peut l’endommager.

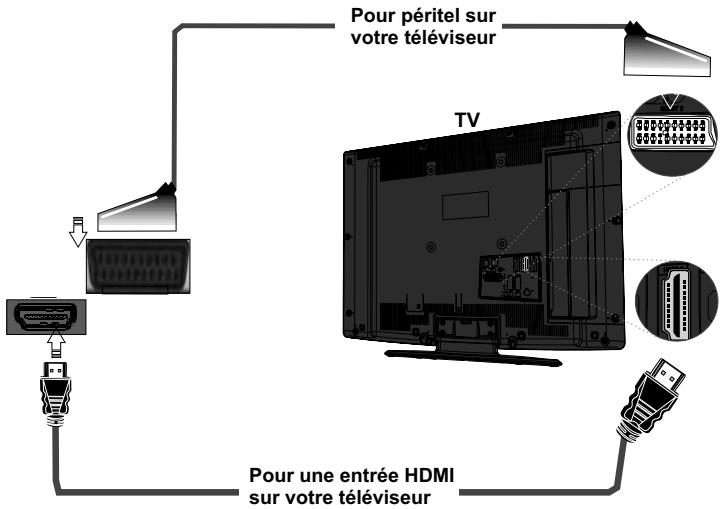

Branchement d’un boîtier terminal à un téléviseur

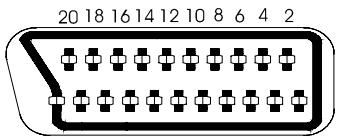

Pour péritel sur votre téléviseur

TV Pour une entrée HDMI sur votre téléviseur

Vous pouvez brancher votre terminal à un téléviseur en suivant les méthodes ci-après :

1. Branchement HDMI: si votre poste de télévision est doté d’une entrée HDMI, vous pouvez simplement y connecter le terminal en utilisant un câble entre le connecteur de la SORTIE HDMI sur le boîtier de votre terminal numérique et le connecteur d’entrée HDMI de votre téléviseur. La connexion HDMI assure une meilleure qualité d’image/de son. 2. Branchement PÉRITEL: vous avez également la possibilité de brancher le terminal à votre téléviseur grâce à la prise péritel. Utilisez un câble péritel pour connecter le boîtier terminal à votre téléviseur. Remarque: ces deux procédés de branchement réalisent la même fonction mais à des niveaux de qualité différents. Il n’est pas nécessaire d’effectuer la connexion en recourant à toutes les deux méthodes.

• Ensuite, vous pouvez allumer votre terminal numérique en appuyant sur la touche de mise en veille de la télécommande. Vous remarquerez que le voyant lumineux du panneau avant du téléviseur s’éteindra (Mode de mise sous tension).

Ce produit consomme moins d’énergie. Par conséquent, il est respectueux de l’environnement. Remarque: après avoir allumé/éteint, si la carte d’accès conditionnel n’est pas insérée, un écran de recherche rapide s’affichera et le terminal recherchera de nouveaux logiciels. Si la carte d’accès conditionnel est insérée, l’écran du bouquet FRANSAT s’affichera et le boîtier terminal recherchera de nouveaux logiciels.

Utilisation de la prise audio optique

• Vous avez la possibilité d’utiliser la PRISE AUDIO OPTIQUE pour relier l’appareil à une chaîne HI-FI. Grâce à cette option, vous pouvez écouter le son des diffusions au travers d’un écouteur connecté. Français - 8 -

01_S4810_[FR]_DVB680_2900UK_10076744_50207663.indd 8

Cette option vous donne la possibilité de lire des fichiers mémorisés dans un disque USB ou d’enregistrer les programmes. • 2.5” Lecteurs de disques durs externes de 2,5’’ et 3,5” pouces (lecteur de disque dur avec alimentation externe) et clés USB pris en charge avec PVR et fonctions de navigateur multimédia. • Pour enregistrer un programme, vous devez d’abord connecter votre lecteur USB à votre boîtier décodeur que vous aurez auparavant pris le soin d’éteindre. Allumez ensuite le boîtier décodeur afin d’activer la fonction d’enregistrement. Dans le cas contraire, l’option d’enregistrement ne sera pas disponible. • Si vous formatez le disque sur un ordinateur personnel, l’unique format pris en charge est FAT32. IMPORTANT ! • Vous pouvez sauvegarder vos fichiers avant d’effectuer tout branchement au boîtier décodeur afin d’éviter de probables pertes de données. Veuillez remarquer que la responsabilité du fabricant ne saurait être engagée en cas de dommage de fichier ou de perte de données. • Il est possible que certains types de périphériques USB (à l’exemple des lecteurs MP3) ou des lecteurs de disque dur/cartes mémoires USB soient incompatibles avec cet appareil. IMPORTANT: Il est possible que le présent appareil ne prenne pas en charge tous les formats de disque. Si vous branchez un disque USB à un format non pris en charge, il vous sera demandé d’en formater le contenu. Se reporter à la section « Formater le disque » dans les pages suivantes pour de plus amples informations relatives au formatage du disque. Veuillez noter que TOUTES les données contenues dans le disque USB seront perdues et le format du disque sera converti à E2FS dans ce cas. Il ne sera pas possible de lire les disques E2FS formatés sur un ordinateur personnel ou sur un ordinateur portable. Connexion du disque USB • Branchez votre périphérique USB à l’entrée USB du boîtier décodeur. Remarque: Branchez ou débranchez votre disque USB au boîtier éteint. Remarque: Si vous voulez connecter un lecteur de disque dur USB au boîtier décodeur, le câble de connexion USB utilisé entre le lecteur de disque et le boîtier décodeur doit être doté d’un logo USB et doit être le plus court possible. Remarque: Pendant le formatage d’un disque dur USB d’une capacité de 1TO (Tera Octet), il peut arriver que vous soyez confronté à certains problèmes au cours du processus de formatage. En pareille situation, vous devez formater le disque de votre PC et le type de disque doit être FAT32. ATTENTION ! • Il est très dangereux de brancher et de débrancher les périphériques USB avec une certaine rapidité. Évitez surtout de brancher et de débrancher le lecteur avec une certaine rapidité. Ceci peut physiquement endommager le lecteur USB et surtout le périphérique USB lui-même. • Ne jamais enlever l’USB durant la lecture ou l’enregistrement d’un fichier. Enregistrement de programmes. IMPORTANT: Au cours de l’utilisation d’un nouveau lecteur de disque dur USB, il est conseillé de procéder dans un premier temps au formatage du disque à l’aide de l’option “Formater le disque” de votre décodeur. Il ne sera pas possible de lire les disques E2FS formatés sur un ordinateur personnel ou sur un ordinateur portable. • Pour utiliser la fonction d’enregistrement, vous devez connecter un disque USB ou un lecteur de disque dur externe au boîtier décodeur. Veillez ensuite à ce que le disque USB branché ait une capacité minimale de 1 Go et une compatibilité de vitesse de 2.0. Si le périphérique USB connecté ne prend pas en charge la vitesse 2.0, un message d’erreur s’affichera. Pour l’enregistrement de programmes et le décalage temporel, il est recommandé d’utiliser des lecteurs de disques durs externes. • Une heure d’enregistrements mémorisés occupe environ 2 Go d’espace. • Pour de plus amples informations relatives aux programmes d’enregistrement, veuillez vous reporter aux sections “Enregistrement instantané”, “Bibliothèque des enregistrements”, ou encore “Minuteries” ci-après. • Si vous débranchez un disque brusquement, le disque en question va prendre quelque temps pour charger. Pour les disques de grande capacité, le chargement peut prendre jusqu’à quelques minutes. • La lecture de vos enregistrements n’est possible que si vous les avez enregistrés sur le même terminal FRANSAT • La copie comme la lecture sur un autre appareil que votre terminal FRANSAT n’est pas possible

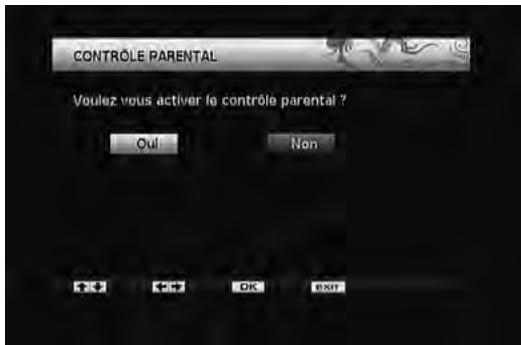

• Sélectionnez OUI si vous voulez définir un niveau d’écran parental, ou NON si vous ne voulez pas activer le mode parental. Vous serez invité à saisir un code parental dans les deux cas:

Ensuite, le menu Paramètres de sortie s’affichera:

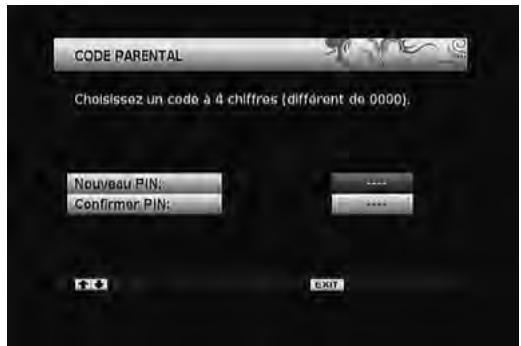

• Saisissez un code PIN à quatre chiffres en appuyant sur les touches numériques de la télécommande et confirmez. Si les deux numéros correspondent, votre code PIN sera défini. Vous devez définir un mot de passe de verrouillage parental différent de 0000.

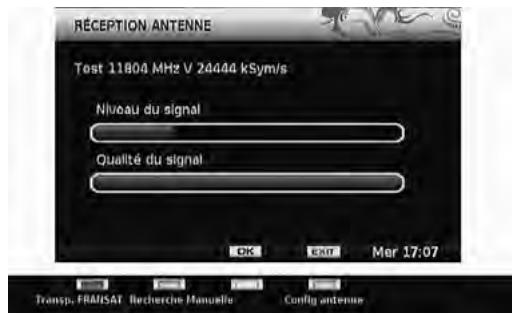

• l’écran du menu de réception du signal s’affichera ensuite. En cas de perte ou d’oubli du code parental veuillez taper deux fois sur la touche bleu et ensuite taper le code 4725.

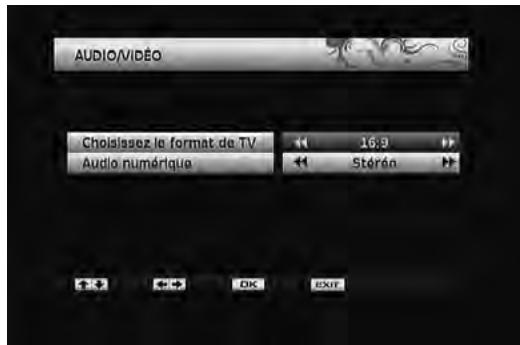

• Régler l’option TV Type (Type de téléviseur) à l’aide des boutons “ ”/“ ”

• Définissez la préférence audio numérique à l’aide des boutons “ ”/“ ” et appuyez sur OK pour continuer. • L’écran de contrôle parental s’affichera ensuite

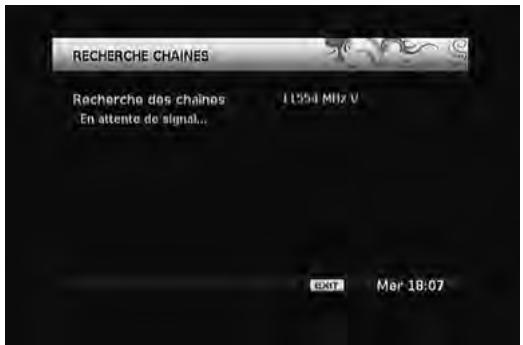

• Appuyez sur le bouton OK pour rechercher les chaînes disponibles.

FRANSAT SD car le décodeur est un décodeur qui ne permet de visionner que les chaînes en simple définition. • À la fin de l’opération, le message “Résultats de la recherche” s’affichera. Appuyez sur le bouton OK pour continuer.

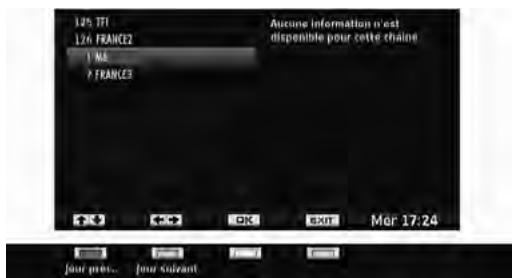

Affichage du guide électronique de programmes (EPG)

Vous pouvez afficher le guide électronique de programme (EPG) pour voir les informations relatives aux programmes disponibles. • Appuyez sur le bouton GUIDE pour accéder à l’écran du menu EPG. • Vous avez aussi la possibilité d’utiliser l’écran du menu principal pour sélectionner l’EPG (Guide). • Appuyez sur le bouton “ ” ou “ ” pour parcourir les chaînes. • Le menu EPG affiche les informations disponibles concernant toutes les chaînes. • Veuillez noter que les informations sur les émissions sont automatiquement actualisées. Si les chaînes ne proposent pas d’informations sur les événements, la page de l’EPG sera vierge.

Touche VERTE: affiche les programmes du jour suivant.

OK: affiche la chaîne sélectionnée. Touche BLEUE: Définit la minuterie d’enregistrement du programme sélectionné.. “ ”: Passe à la sous-fenêtre du programme. Ici, vous pouvez obtenir des informations détaillées sur un programme en appuyant sur la touche INFO. Vous pouvez également programmer un enregistrement en appuyant sur la touche BLEUE. (Pour un programme temporaire). Ceci sera indiqué par une icône d’enregistrement rouge devant le nom du programme. “ ” : Retourne à la fenêtre de sélection de la chaîne. / : Se déplacent entre les canaux (sous-fenêtre de gauche) ou les programmes (sous-fenêtre de droite).. CH / CH canaux.. Changer de chaîne • Vous pouvez changer de chaînes en suivant les méthodes ci-après. • Vous pouvez appuyer sur les touches numériques (0–9) pour saisir directement le numéro de la chaîne. Vous pouvez appuyer consécutivement sur les boutons numériques pour saisir deux chiffres ou plus. • Appuyez sur les touches CH / CH ” pour passer à la prochaine ou à la précédente chaîne disponible. Remarque: vous pouvez appuyer sur le bouton OK pour afficher la liste des chaînes.

• Vous pouvez appuyer sur la touche Muet (

) pour couper le son en provenance de votre terminal. Le son sera coupé lorsque vous aurez appuyé sur ce bouton. • Pour annuler l’opération de coupure de son, vous pouvez appuyer à nouveau sur la touche à nouveau sur cette touche ou utiliser les touches V +/- .

Augmenter/Diminuer le volume

(Volume Up/Down) • Vous pouvez hausser ou baisser le volume grâce aux touches V+ / V- .

• Appuyez sur la touche pour lancer l’enregistrement instantané d’un programme pendant que vous le regardez. L’OSD suivant apparaît à l’écran :

• L’OSD Le message d’enregistrement s’affichera un moment et l’émission en cours sera enregistrée. .

Vous pouvez modifier la durée de l’enregistrement en appuyant sur le bouton d’enregistrement à cet instant. • Appuyez sur la touche (STOP) pour annuler l’enregistrement instantané. L’OSD ci-après s’affichera à l’écran :

• Le niveau de volume sélectionné restera ainsi, même lorsque le récepteur est éteint et allumé à nouveau, jusqu’à ce que vous changiez de volume à nouveau.

• Le réglage du volume audio du récepteur ne dépend pas du contrôle de volume de votre téléviseur. IMPORTANT: vous devez veiller à ce que les deux contrôles de volume soient maintenuos à des niveaux raisonnables de sorte que pendant la mise sous tension, ou lors de la première installation de votre téléviseur, le niveau sonore ne soit pas trop élevé.

Information à l’écran

Appuyez sur la touche

(STOP) une fois de plus pour annuler l’enregistrement instantané. Remarque: Pendant l’enregistrement, il est impossible de basculer d’une diffusion à une autre.

Enregistrement du décalage temporel

• Vous pouvez appuyer sur le bouton INFO pour afficher les informations à l’écran. Les détails de la chaîne et du programme en cours seront affichés sur l’écran d’informations.

IMPORTANT: Pour enregistrer un programme, vous devez au préalable connecter un disque dur USB ou une clé USB à votre boîtier. Dans le cas contraire, l’option d’enregistrement ne sera pas disponible.

• La barre d’informations vous renseigne sur le programme actuellement regardé. Cette information comprend le numéro du programme, le nom du programme, le mode du programme (TV ou Radio), l’icône des favoris, (si le programme est l’un des favoris), la chaîne brouillée/non brouillée, le mode audio, si le programme est doté de la fonction télétexte ou non et de la brève description de l’événement.

Pour l’enregistrement de programmes et le décalage temporel, il est recommandé d’utiliser des lecteurs de disques durs au lieu des clés USB.

Enregistrement instantané

IMPORTANT: Pour enregistrer un programme, vous devez au préalable connecter un disque dur USB ou une clé USB à votre boîtier. Dans le cas contraire, l’option d’enregistrement ne sera pas disponible. Pour l’enregistrement de programmes et le décalage temporel, il est recommandé

• Appuyez sur la touche

/ pendant que vous regardez une diffusion pour basculer en mode de décalage temporel (timeshifting).

• En mode de décalage temporel, le programme marque une pause et est simultanément enregistré dans le disque USB connecté (*). Appuyez à nouveau sur la touche

/ pour regarder le programme en pause à partir du moment où il a été interrompu. • Cette commande de lecture se fait à la vitesse de lecture x1. La barre d’informations affichera l’écart de décalage temporel entre le programme réel et le programme décalé.

• Appuyez sur la touche

(STOP) pour quitter le mode de décalage temporel. (*) La durée d’enregistrement du décalage simultané dépend de la taille des fichiers contenus dans votre disque USB connecté et elle est de 12 heures au maximum.

Remarque: Pendant le décalage temporel, il est impossible de basculer d’une diffusion à une autre.

Sélection d’une liste spécifique

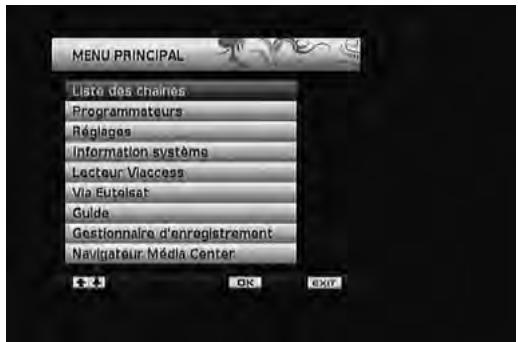

Affichage du menu principal

• Appuyez sur la touche MENU pour afficher le menu principal. • Vous pouvez passer d’un menu à un autre à l’aide des touches de navigation ( / / / ) de la télécommande. • Vous pouvez saisir, sélectionner, ou confirmer une option de menu en appuyant sur la touche OK. • Dans certains sous-menus, vous pouvez utiliser le bouton EXIT (QUITTER) pour retourner à l’écran du menu précédent. • Les éléments ci-après se trouvent dans l’écran de menu principal:

• La liste des chaînes contient de nombreuses listes.

Vous pouvez sélectionner une liste de votre choix à l’aide de la touche “ ”/“ ” . • Appuyez sur OK pour afficher la liste sélectionnée.

Sélection d’une chaîne spécifique

• Pour regarder une chaîne spécifique, vous devez la sélectionner en vous aidant de la touche “ ”/“ ” et en appuyant sur le bouton OK. La chaîne sélectionnée s’affichera.

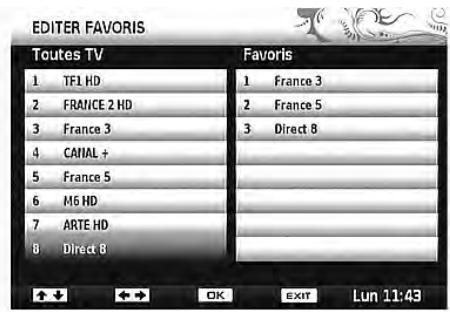

Réglage des chaînes favorites

• Vous pouvez définir plusieurs chaînes comme favorites de façon à ne naviguer que parmi ces dernières. • Sélectionnez l’option Favoris dans la liste des chaînes pour gérer la liste favorite. Sélectionnez une liste favorite à l’aide des touches “ ”/“ ”. Appuyez sur la touche BLEUE pour modifier la liste favorite sélectionnée.

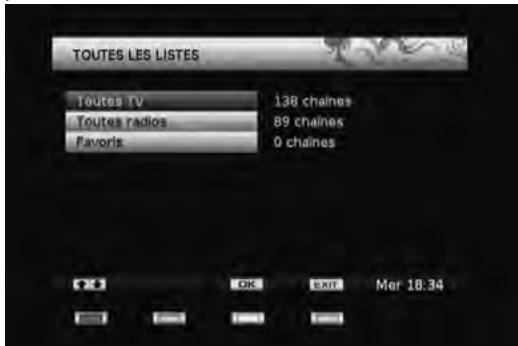

Gestion des chaînes : Liste des chaînes

• Le terminal dresse la liste de toutes les chaînes mémorisées dans la liste des chaînes. • Vous pouvez afficher la liste des chaînes ou définir vos programmes favoris à l’aide des options Liste des chaînes. • Pressez le bouton MENU pour afficher le menu Principal. Sélectionnez la rubrique Channel List (Liste des chaînes) en utilisant le bouton “ ”/“ ”. Appuyez sur OK pour afficher le contenu du menu.

• Sélectionnez une chaîne à l’aide de la touche ”/“

”. Appuyez sur le bouton OK pour ajouter une chaîne sélectionnée à la liste des favoris. • La chaîne sélectionnée s’affichera dans la section des favoris.

• Appuyez sur la touche EXIT (QUITTER) pour sortir du menu des chaînes favorites.

Remarque: le fait d’appuyer sur la touche ROUGE permet d’afficher la liste précédente ou suivante.

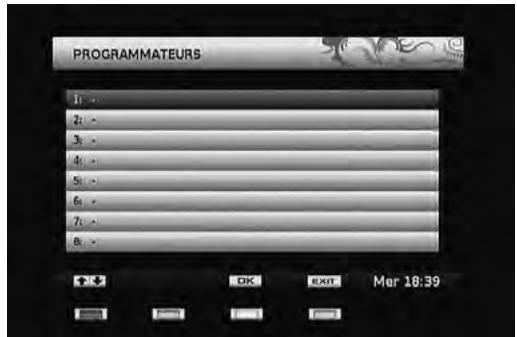

Réglage des minuteries d’enregistrement

• Sélectionnez les minuteries à partir du menu principal grâce à la touche “ ”/“ ” et appuyez sur le bouton OK pour continuer. Le menu des minuteries s’affichera.

Remarque: Pour la fonction de minuterie d’enregistrement, vous devez au préalable connecter un disque dur USB ou une clé USB à votre boîtier.

Dans le cas contraire, l’option d’enregistrement ne sera pas disponible. Pour l’enregistrement de programmes et le décalage temporel, il est recommandé d’utiliser des lecteurs de disques durs au lieu des clés USB.

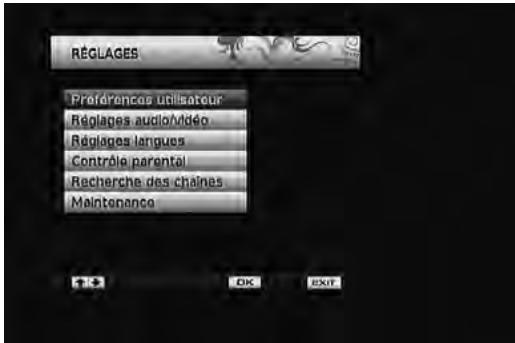

Configuration du boîtier terminal

• Sélectionnez la rubrique Installation & Réglages à partir du menu principal grâce à la touche “ ”/“ ”. Appuyez sur OK pour afficher le sous-menu Réglages.

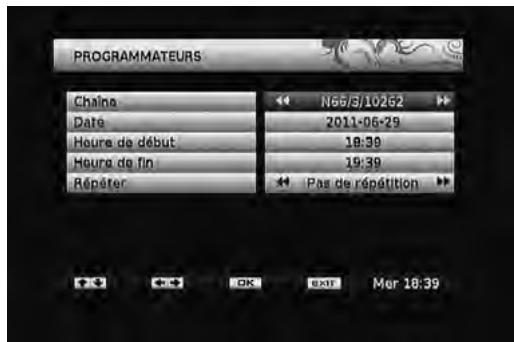

• Pour ajouter une minuterie, sélectionnez une ligne

à l’aide de la touche “ ”/“ ” et appuyez sur le bouton OK. Ensuite, la fenêtre d’ajout de minuterie apparaît à l’écran:

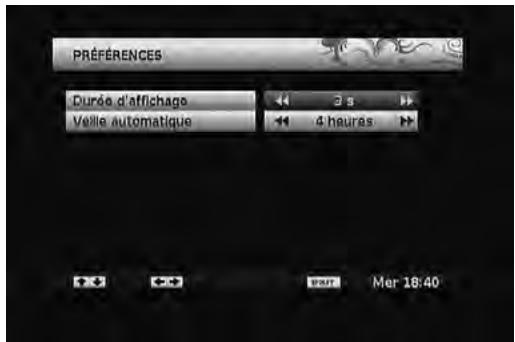

Préférences utilisateur

• Sélectionnez la rubrique Préférences utilisateur à partir du menu Réglages en utilisant la touche “ ”/“ ” et appuyez sur la touche OK.

Chaîne: sélectionnez une chaîne à l’aide de la touche

“ ” ou “ ”. Date: saisissez une date de début en appuyant sur les touches numériques “ ” ou “ ”. Heure de début: saisissez une heure de début en appuyant sur les touches numériques “ ” ou “ ”. Heure de fin: saisissez une heure de fin en appuyant sur les touches numériques “ ” ou “ ”. Français - 14 -

01_S4810_[FR]_DVB680_2900UK_10076744_50207663.indd 14

• Ce réglage définit le type de système vidéo par défaut.

• Sélectionnez l’option Temporisation bannière à l’aide des touches “ ”/“ ” et définissez une valeur souhaitée grâce à la touche “ ” ou “ ”.

Mise en veille automatique

• Vous pouvez définir une valeur pour que le boîtier terminal s’éteigne lorsqu’il n’est pas utilisé à une période de temps spécifique. • Il est fortement déconseillé d’utiliser cette option en mode OFF (DÉSACTIVÉ). • Appuyez sur “ ” ou sur le bouton “ ”, pour sélectionner l’option Mise en veille automatique. Appuyez sur “ ” ou sur le bouton “ ”, pour définir la valeur de l’option Mise en veille automatique.

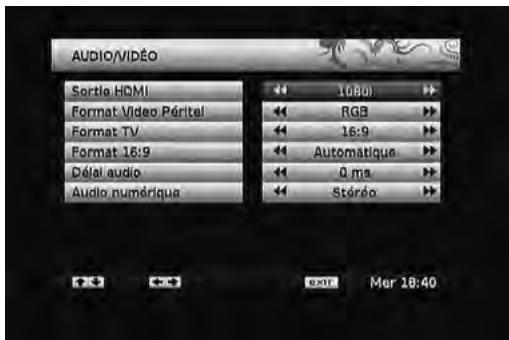

• Sélectionnez la rubrique Paramètres de sortie à partir du menu Réglages en utilisant la touche “ ”/“ ” et appuyez sur la touche OK.

• Cette fonction définit le rapport d’aspect du téléviseur branché pour permettre que les diffusions s’affichent bien. • Sélectionnez 4:3 si vous disposez d’un téléviseur standard avec le rapport d’aspect 4:3. • Sélectionnez le format 16:9 si vous avez un grand écran.

• Cette fonction définit le format d’image conformément à votre sélection. • Vous pouvez sélectionner le Format d’image en tant que Automatique, Bordures noires, Zoom, Pan & Scan et Letterbox (si disponible).

• Vous pouvez utiliser cette option pour synchroniser la vidéo et l’audio de votre récepteur de home cinéma

• Utilisez le bouton “ ” ou “ ” pour sélectionner une rubrique.

• Ce réglage définit la résolution de la sortie HDMI. • Si vous sélectionnez l’option Auto, la résolution de sortie sera optimisée conformément à la diffusion reçue. • La résolution la plus élevée prise en charge par votre téléviseur sera définie par défaut.

Format vidéo PÉRITEL

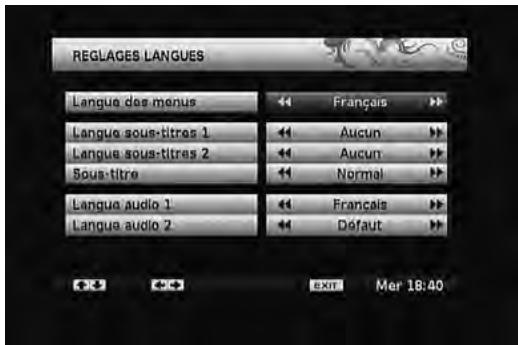

• Vous pouvez faire fonctionner les paramètres linguistiques grâce à ce menu.

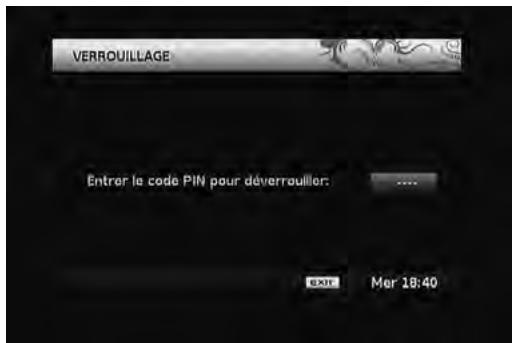

• Si le mot de passe n’est pas approprié, le message “Wrong PIN. Try again” (Code erroné. Réessayez). apparaîtra à l’écran.

Verrouiller / Déverrouiller les chaînes

• Sélectionnez ce réglage grâce à la touche “ ”/“ ” et appuyez sur la touche OK. L’écran de verrouillage de la liste des chaînes s’affichera. • Sélectionnez une chaîne à verrouiller et appuyez sur la touche OK pour verrouiller ou déverrouiller la chaîne sélectionnée.

• Ce réglage configure les niveaux de réglages parentaux. • Sélectionnez l’option Niveau parental grâce à la touche “ ”/“ ” et appuyez sur la touche OK. L’écran du niveau parental s’affichera.

• Vous pouvez sélectionner le niveau d’orientation parental en utilisant cet écran de menu. Sélectionnez un réglage souhaité et appuyez sur le bouton OK pour activer.

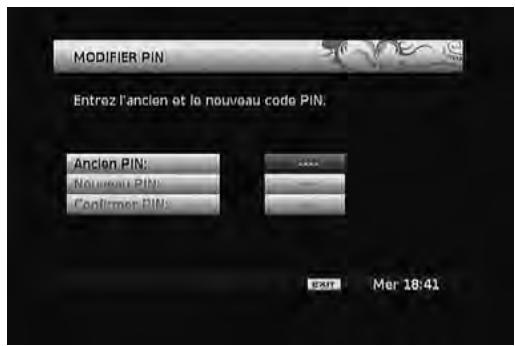

• Sélectionnez l’option Modifier PIN grâce à la touche “ ”/“ ” et appuyez sur la touche OK.

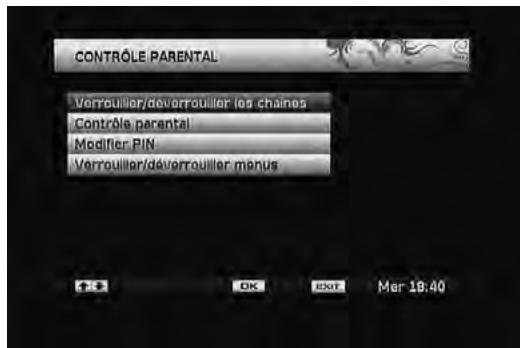

• Si le mot de passe est approprié, le menu Contrôle d’accès s’affichera.

• Saisissez votre code PIN actuel dans la première ligne.

• Servez-vous des touches numériques pour entrer le nouveau code PIN une fois la ligne Nouveau code PIN mise en surbrillance.

” ou “ ” pour définir une rubrique.

Remarque: si vous changez de code PIN, n’oubliez pas d’en noter le nouveau et de le garder en lieu sûr pour références ultérieures.

• Le niveau de signal et le type de signal seront affichés

à l’écran conformément à votre configuration.

Menu Verrouiller / Déverrouiller

• L’option Verrouillage Menu active ou désactive l’accès au menu. Vous pouvez désactiver tout accès à l’ensemble du système de menu. • Sélectionnez le menu Verrouiller/Déverrouiller grâce à la touche “ ”/“ ” et appuyez sur la touche OK. L’écran de verrouillage de menu s’affichera. Définir l’option Verrouillage de menu grâce à la touche “ ” ou “ ” .

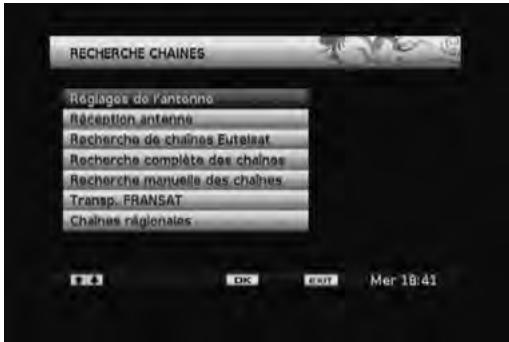

Recherche de chaînes

• Sélectionnez la rubrique Recherche de chaînes à partir du menu principal grâce à la touche “ ”/“ ”. Appuyez sur OK pour afficher le sous-menu Recherche de chaînes.

• Sélectionnez la rubrique Réception du signal en utilisant le bouton “ ”/“ ”. Vous pouvez modifier les paramètres sur l’écran pour vérifier le niveau du signal et la qualité du signal. Appuyez sur la touche OK pour afficher le niveau du signal et la qualité du signal.

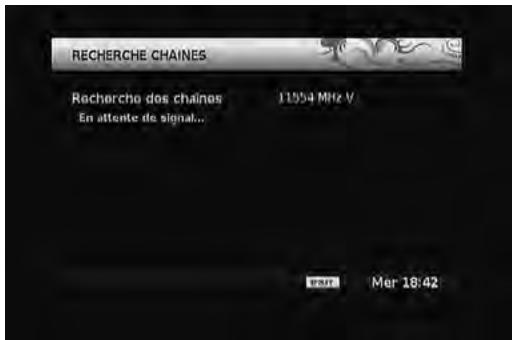

Recherche de la chaîne Eutelsat

• Sélectionnez la rubrique Eutelsat Recherche de la chaîne Eutelsat en utilisant le bouton “ ”/“ ” . Appuyez sur le bouton OK pour effectuer la recherche des chaînes Eutelsat..

• Le processus de recherche commencera et le décodeur recherchera, puis mémorisera les chaînes

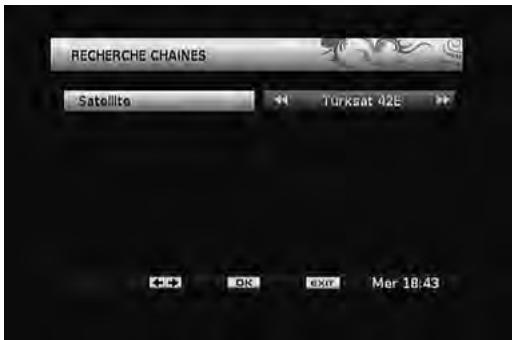

Recherche complète de chaînes

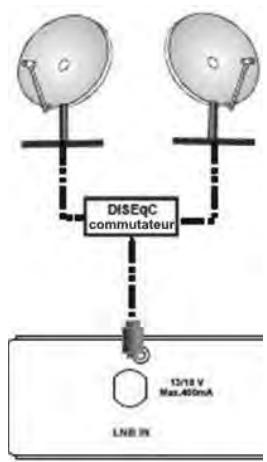

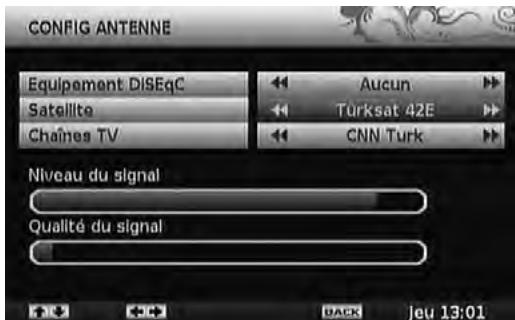

Configuration de l’antenne

• Sélectionnez la rubrique Configuration de l’antenne à partir du menu Recherche de chaînes grâce à la touche “ ”/“ ”. Appuyez sur la touche OK pour continuer.

• Vous pouvez configurer les paramètres d’antenne

à l’aide de cet écran de menu.

• Sélectionnez la rubrique Recherche complète de chaînes en utilisant le bouton “ ”/“ ”. Appuyez sur la touche OK pour continuer.

• Sélectionnez un satellite disponible à rechercher et appuyez sur le bouton OK pour lancer la recherche.

FRANSAT à l’aide de cet écran de menu. • Les paramètres de la recherche manuelle s’afficheront. • Appuyez sur la touche “ ”/“ ” pour mettre une option en surbrillance, et appuyez sur la touche “ ” ou “ ” pour définir une rubrique. Satellite: sélectionnez un satellite à rechercher à l’aide de la touche “ ” ou “ ”. Fréquence: Saisissez une valeur de fréquence à l’aide des boutons numériques de la télécommande. Vous pouvez supprimer la fréquence existante à l’aide de la touche “ ” . Débit symbole: saisissez une valeur de fréquence à l’aide des boutons numériques de la télécommande. Polarisation: en utilisant les boutons “ ” ou “ ” sélectionnez la valeur de la polarisation. FEC: en utilisant les boutons “ ” ou “ ” sélectionnez la valeur FEC.

VEUILLEZ NOTER : En principe, les transpondeurs maîtres sont bien configurés dès leur sortie d’usine et ne doivent subir aucune modification

à moins que votre opérateur vous ait demandé de le faire. • Appuyez sur le bouton ROUGE pour définir les réglages ou appuyez sur la touche BACK (RETOUR) pour sortir de cet écran de menu.

• Sélectionnez la rubrique Chaînes régionales en utilisant le bouton “ ”/“ ”. Appuyez sur le bouton OK pour voir les chaînes locales sur FRANSAT (si disponible).

• Sélectionnez la rubrique Entretien à partir du menu Réglages grâce à la touche “ ”/“ ”. Appuyez sur la touche OK pour continuer.

Recherche en réseau: définir l’option Recherche en réseau grâce à la touche “ ” ou “ ”.

Remarque: si l’élément de recherche réseau est sélectionné en tant que OUI, une fois passé à ce transpondeur, les paramètres des autres transpondeurs seront obtenus du tableau d’informations réseau et le réglage s’effectuera pour les autres transpondeurs. • Appuyez sur le bouton OK pour mémoriser les réglages et lancer la recherche. Si un nouveau programme est trouvé, celui-ci sera ajouté à la liste.

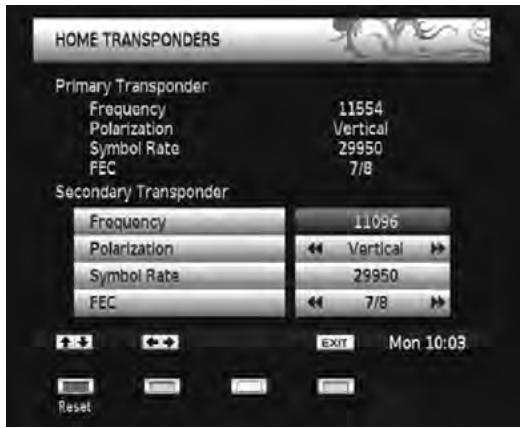

Transpondeurs maîtres

• Sélectionnez la rubrique Transpondeurs maîtres en utilisant le bouton “ ”/“ ” . Appuyez sur la touche OK pour continuer.

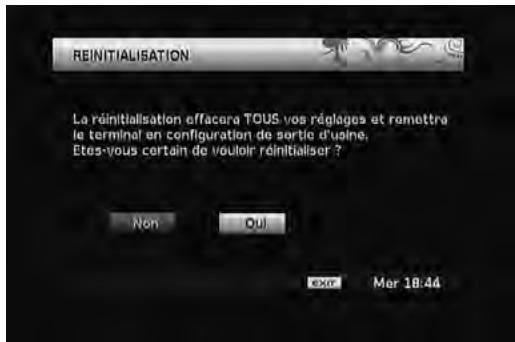

• Si vous souhaitez charger les réglages par défaut de votre boîtier terminal, vous pouvez effectuer la première installation.

• Éteignez le boîtier terminal et débranchez la prise de courant. • Insérez la carte dans le terminal d’accès conditionnel du boîtier terminal. • La carte doit être correctement insérée; il est impossible de l’insérer entièrement si elle est inversée. IMPORTANT: la carte ou le terminal du boîtier terminal peuvent être endommagés si la première est insérée en y exerçant une certaine pression.

• Mettez l’option Non en surbrillance grâce à la touche “ ” ou “ ” et appuyez sur OK pour annuler l’installation.

• Mettez l’option Oui en surbrillance grâce à la touche “ ” ou “ ” et appuyez sur le bouton OK pour supprimer tous les réglages et lancer la première installation.

• Branchez le terminal à la prise de courant, allumez et attendez quelques instants jusqu’à ce que la carte soit activée.

• Appuyez sur la touche MENU pour afficher le menu principal, puis utilisez la touche “ ” ou “ ” pour sélectionner la rubrique “Accès conditionnel intégré Viacess”, et appuyez sur OK:

• Après avoir sélectionné Yes (Oui), les réglages par défaut seront chargés et votre boîtier terminal sera réinitialisé.

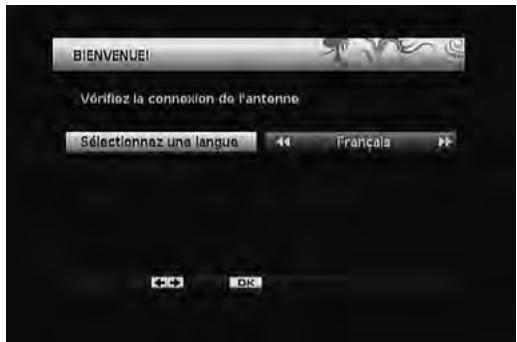

• L’assistant d’installation vous guidera tout au long du processus d’installation. Pour de plus amples informations relatives à ce processus, reportez-vous à la section “Première installation” dans les chapitres précédents.

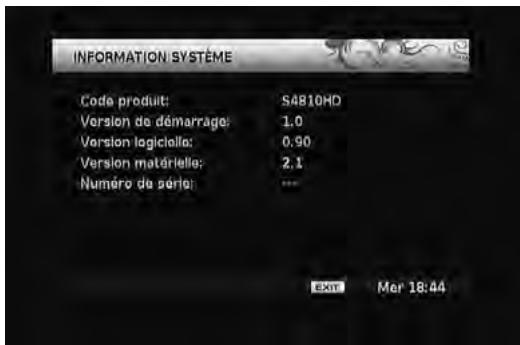

Informations système

• Sélectionnez la rubrique Informations système à partir du menu principal grâce à la touche “ ”/“ ”. Appuyez sur la touche OK pour afficher les informations système.

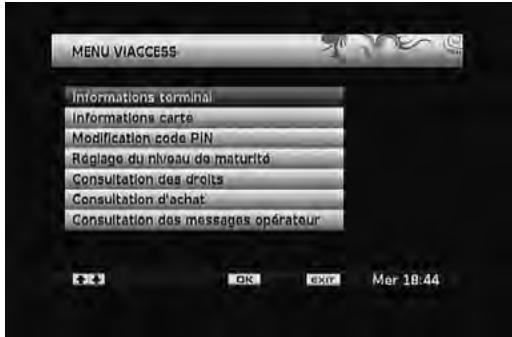

Fonctionnement du menu d’accès conditionnel Viaccess

• Utilisez le bouton “ ” ou “ ” pour mettre un élément en surbrillance et appuyez sur le bouton OK pour la sélectionner. • Appuyez sur la touche EXIT (QUITTER) pour quitter.

• Lorsqu’aucune carte n’est insérée, le message suivant s’affiche à l’écran:

carte à puce vers le haut

carte à puce vers le bas

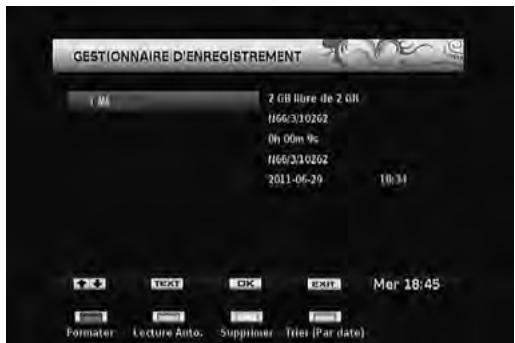

Gestionnaire des enregistrements

IMPORTANT: Pour afficher le gestionnaire des enregistrements, vous devez au préalable connecter un disque dur USB ou une clé USB à votre boîtier. Dans le cas contraire, l’option d’enregistrement ne sera pas disponible. Pour l’enregistrement de programmes et le décalage temporel, il est recommandé d’utiliser des lecteurs de disques durs au lieu des clés USB. Pour afficher la liste des enregistrements, appuyez sur le bouton de menu pour afficher le menu principal, puis utilisez la touche “ ” ou “ ” pour sélectionner la ligne “Gestionnaire des enregistrements”, et appuyez sur “OK”. Le gestionnaire des enregistrements va alors s’afficher.

Vous devez insérer la carte à puce en prenant le soin d'orienter la puce vers le bas.

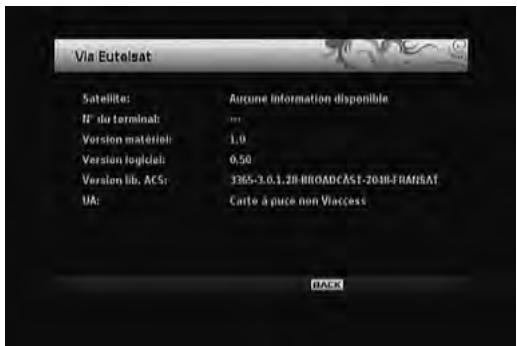

• Sélectionnez la rubrique Via Eutelsat à partir du menu principal grâce à la touche “ ”/“ ”. Appuyez sur la touche OK pour afficher les informations d’Eutelsat .

Tous les enregistrements sont conservés dans le gestionnaire des enregistrements.

Remarque: Dans la mesure où le produit aura de multiples ports USB et si plusieurs disques durs y sont fixés, l’utilisateur devra sélectionner celui qui devrait être utilisé comme dispositif d’enregistrement. Touche “ ”/“ ”: Se déplace entre les lignes. Touche ROUGE (Formater): Formate la clé USB ou le disque dur connecté. Touche VERTE (Ecoute automatique (Autoplay) : Lit les fichiers dans la liste. Touche JAUNE (Supprimer): Supprime le fichier ou le dossier sélectionné. Touche BLEUE (Trier): Sélectionne l’ordre de tri des fichiers selon la date, le nom ou le canal. [Par date] il s’agit de l’ordre de tri par défaut. Touche TEXTE (Modifier) : Change le nom de l’enregistrement. Utilisez les touches numériques de la télécommande pour saisir un nom. Appuyez sur les touches numériques à plusieurs reprises pour basculer entre les lettres. Bouton QUITTER: Quitte le gestionnaire des enregistrements.

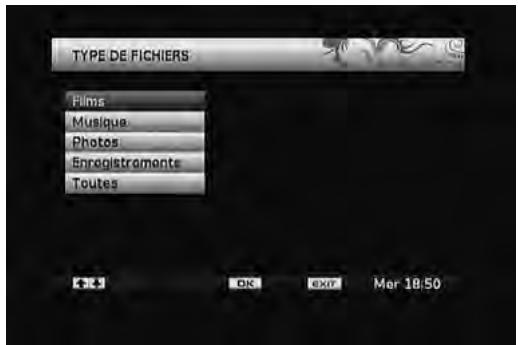

• Pour afficher la fenêtre du navigateur de média, appuyez sur le bouton de “menu” de la télécommande et sélectionnez Navigateur de média en appuyant sur le bouton “ ” ou “ ” . Appuyez sur la touche

“OK” pour continuer. Les options du menu de sélection du Type de média vont s’afficher. Touche “ ”/“ ” Se déplace entre les lignes. Bouton ROUGE (Format): Formate l’USB connecté ou le disque dur. Touche VERTE (Ecoute automatique (Autoplay)) : Lit les fichiers dans la liste. Touche JAUNE (Supprimer): Supprime le fichier ou le dossier sélectionné. Touche BLEUE (Trier): Sélectionne l’ordre de tri des fichiers selon la date, le nom ou le canal. [Par nom] il s’agit de l’ordre de tri par défaut. • Vous pouvez lire des fichiers d’images et vidéos à partir d’un disque dur USB ou d’une clé USB. Remarque: Certains appareils USB ne sont peut-être pas pris en charge. Remarque: Si la clé USB n’est pas reconnue après mise hors tension/sous tension ou après une Première installation, débranchez la clé USB d’abord puis éteignez/rallumez le boîtier décodeur. Branchez le périphérique USB à nouveau. Remarque: Les options Films/Musique/Photos filtreront les fichiers y relatifs. Si vous sélectionnez l’option TOUT, TOUS les fichiers contenus dans le disque branché s’afficheront en fonction des dossiers.

Touche TEXTE (Modifier) : Change le nom de l’enregistrement. Utilisez les touches numériques de la télécommande pour saisir un nom. Appuyez sur les touches numériques à plusieurs reprises pour basculer entre les lettres.

Bouton OK: Lit le fichier sélectionné. Bouton QUITTER: Quitte le navigateur de média. Remarque : Les fichiers vidéo AVI et Xvid ne peuvent être lus si l’audio est au format MP3.

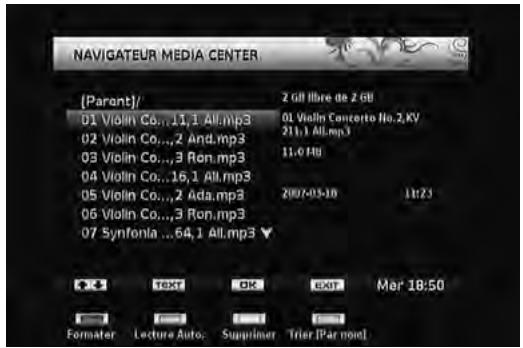

Lire les fichiers de musique

Sélectionnez l’option MUSIQUE en utilisant les boutons Précédent ou Suivant, appuyez sur le bouton OK pour afficher tous les fichiers de musique disponibles.

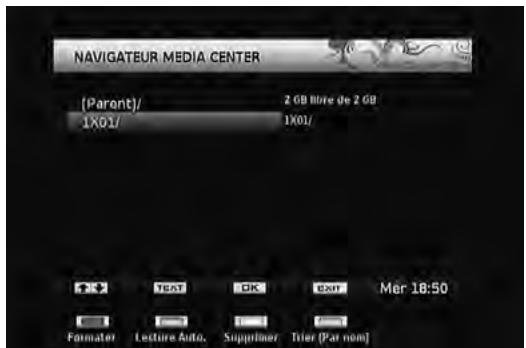

Lecture USB du navigateur multimédia

Lire les films Sélectionnez l’option FILMS en utilisant les boutons Précédent ou Suivant, appuyez sur le bouton OK et tous les fichiers de films vont s’afficher.

Touche “ ”/“ ” Se déplace entre les lignes.

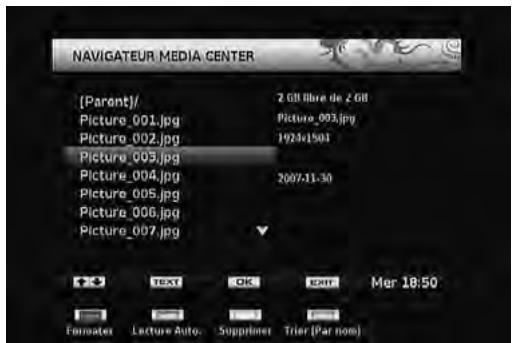

Affichage des fichiers de photos Sélectionnez l’option PHOTOS en utilisant les boutons Précédent ou Suivant, appuyez sur le bouton OK pour afficher tous les fichiers de photos disponibles.

QUITTER - Retour à la liste des fichiers.

Accès aux enregistrements à l’aide du

Navigateur multimédia Sélectionnez les enregistrements à afficher et lisez les enregistrements disponibles à partir du disque USB connecté.

• Appuyez à plusieurs reprises sur le bouton LANG

(AD) pour passer d’une langue audio disponible à une autre.

Touche TEXTE (Modifier) : Change le nom de l’enregistrement. Utilisez les touches numériques de la télécommande pour saisir un nom. Appuyez sur les touches numériques à plusieurs reprises pour basculer entre les lettres.

Naviguer entre les chaînes préférées

Touche VERTE (Ecoute automatique (Autoplay)) :

Bouton OK: Affiche la photo sélectionnée.

Bouton QUITTER: Quitte le navigateur de média.

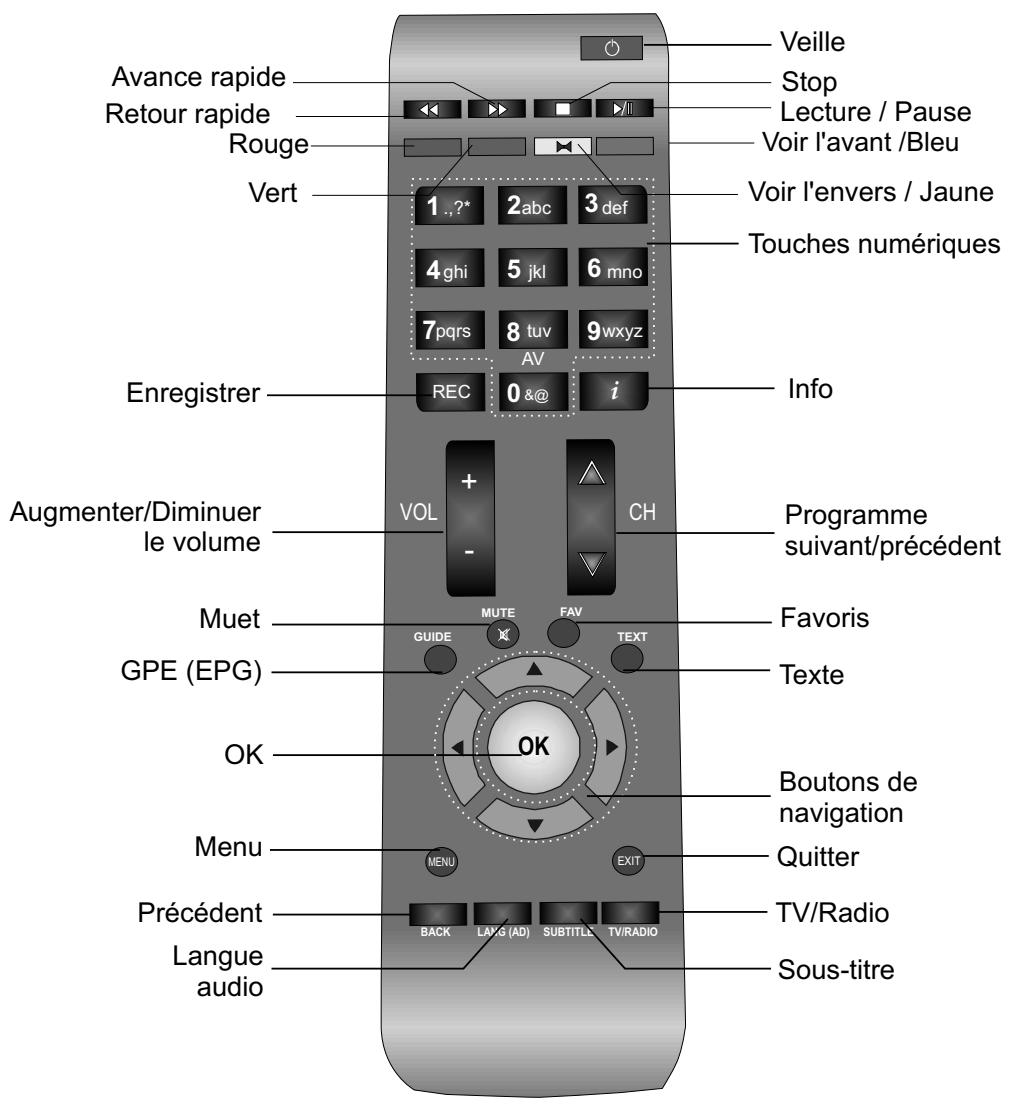

Utilisations des touches de la télécommande

/ - Lance un diaporama (4 secondes par photo) / arrête le diaporama. - arrêtez le diaporama et retournez à la liste de fichiers. - Accélération du diaporama (1 seconde). - Accélération du diaporama vers l’arrière.

• Vous avez la possibilité de naviguer entre les chaînes favorites en appuyant sur le bouton FAV (si disponible). Un programme peut être défini comme favori grâce aux options de menu de la liste des chaînes.

Affichage des sous-titres

• Vous pouvez afficher les sous-titres à l’écran en cas de besoin, si la diffusion inclut les informations de sous-titre. • Appuyez sur la touche SUBTITLE (SOUS-TITRE) pour afficher les informations relatives au sous-titre.

Le cordon d’alimentation principal principal est branché à la source n’est pas branché. d’alimentation.

Absence d’image ou de son.

Absence de signal ou signal faible.

Veillez à ce que le boîtier terminal soit en mode de veille avant de le débrancher du secteur.

• Le boîtier terminal est en veille.

La télécommande ne fonctionne pas.

• La télécommande est hors de portée.

• Les piles sont usagées.

• Appuyez sur la touche VEILLE

• Remplacez les deux piles par des nouvelles.

Mot de passe oublié.

Contactez le centre de service agréé le plus proche.

Enregistrement non disponible

Le disque USB n’est pas reconnu.

Attention: si vous souhaitez jeter cet appareil, ne le jeter pas dans une poubelle ordinaire! Les appareils électriques et électroniques usagés doivent être recyclés séparément et conformément aux lois en vigueur en matière de traitement, de récupération et de recyclage de ces appareils. Suite à la mise en œuvre de ces dispositions dans les Etats membres, les particuliers au sein de l'Union européenne peuvent désormais ramener gratuitement leurs appareils électriques et électroniques hors service sur des sites de collecte désignés ou dans un point de vente dans le cadre d'un achat d'un produit équivalent. Si votre appareil électrique ou électronique hors service comporte des piles ou des batteries, veuillez les mettre séparément dans les systèmes de collecte prévus conformément à la législation en vigueur. En veillant à la mise au rebut correcte de ce produit, vous préviendrez ainsi les effets potentiellement néfastes de leur mauvaise gestion sur l'environnement et la santé humaine.

B. Informations sur la mise au rebut à l'attention des entreprises

Au sein de l'Union européenne Si ce produit est utilisé dans le cadre des activités de votre entreprise et que vous souhaitiez le jeter: Veuillez contacter votre revendeur qui vous informera des conditions de reprise du produit. Les frais de reprise et de recyclage pourront vous être facturés. Les produits de petite taille (et en petites quantités) pourront ê tre repris par vos organisations de recyclage locales.
