Type de produit	Hub USB - Interface MIDI 2x2
Marque	Roland
Modèle	UM-2EX
Dimensions (L x P x H)	Environ 10 x 7 x 3 cm
Poids	Environ 200 g
Alimentation	Via port USB (bus-powered)
Connecteurs MIDI	2 entrées MIDI (DIN 5 broches), 2 sorties MIDI (DIN 5 broches)
Connecteur USB	USB Type-B (compatible USB 1.1/2.0)
Systèmes d'exploitation compatibles	Windows, macOS (drivers inclus)
Fonctions principales	Conversion USB-MIDI, routage MIDI, faible latence
Entretien et nettoyage	Nettoyer avec un chiffon sec et doux. Éviter l'humidité.
Sécurité	Ne pas exposer à l'eau, à des températures extrêmes ou à des chocs.
Pièces détachées et réparabilité	Non réparable par l'utilisateur. Pas de pièces détachées disponibles. Câble USB amovible.
Informations générales	Fabriqué en Chine. Garantie 2 ans (selon revendeur).

FOIRE AUX QUESTIONS - UM-2EX ROLAND

Comment installer le pilote du Roland UM-2EX sous Windows ?

Téléchargez le dernier pilote sur le site Roland, exécutez l'installateur, puis branchez l'interface. Suivez les instructions à l'écran.

Le Roland UM-2EX est-il compatible avec macOS ?

Oui, il est compatible avec macOS. Les pilotes sont généralement intégrés (plug-and-play) pour les versions récentes.

Pourquoi mon ordinateur ne reconnaît-il pas l'UM-2EX ?

Vérifiez le câble USB, essayez un autre port. Assurez-vous que le pilote est correctement installé. Redémarrez l'ordinateur.

Puis-je utiliser l'UM-2EX avec un iPad ?

Oui, avec un adaptateur USB Camera Kit et une alimentation externe si nécessaire (l'iPad ne fournit pas assez de puissance).

Comment connecter des appareils MIDI à l'UM-2EX ?

Utilisez des câbles MIDI DIN standard. Branchez la sortie MIDI de votre clavier sur une entrée de l'UM-2EX, et la sortie de l'UM-2EX sur l'entrée de votre appareil.

L'UM-2EX fonctionne-t-il sans alimentation externe ?

Oui, il est alimenté par le port USB. Cependant, certains hubs USB ou ports faibles peuvent nécessiter une alimentation externe.

Que faire si les voyants ne s'allument pas ?

Vérifiez la connexion USB et que l'ordinateur est allumé. Testez avec un autre câble USB. Si rien ne fonctionne, contactez le support Roland.

Puis-je utiliser plusieurs UM-2EX simultanément ?

Oui, chaque interface sera reconnue comme un périphérique MIDI distinct. Assurez-vous d'avoir assez de ports USB.

Comment nettoyer mon Roland UM-2EX ?

Débranchez l'appareil. Utilisez un chiffon doux légèrement humide (non mouillé) pour essuyer la surface. N'utilisez pas de produits chimiques.

L'UM-2EX est-il compatible avec les logiciels de production musicale ?

Oui, il fonctionne avec tous les logiciels supportant le MIDI (Ableton Live, Cubase, Logic Pro, etc.). Il apparaît comme un périphérique MIDI standard.

MODE D'EMPLOI UM-2EX ROLAND

Connexion et installation des pilotes (Windows) 52

Installation du pilote 52

Windows XP/2000 52

Installation des pilotes et connexions (Macintosh).... 55

Installation et configuration du pilote 55

Mac OS X 55

Italiano

Connexion et installation des pilotes (Windows)

Installation du pilote

Les opérations à effectuer sur l'UM-2EX sont signalées par le symbole .Operation of the UM-2EX

Windows XP/2000

1. L'UM-2EX étant déconnecté, démarrer Windows.

Ne pas brancher l'UM-2EX sur l'ordinateur avant le point 13 (p. 54).

* Débrancher tous les câbles USB, à l'exception de ceux du clavier et de la souris (le cas échéant).

* Ouvrir une session Windows en tant qu'utilisateur doté de droits d'administration (Administrateur, par exemple).

1. Ouvrir la boîte de dialogue Propriétés système.

Windows XP:

1. Cliquer sur le bouton Démarrer (Start) de Windows et sélectionner Panneau de configuration dans le menu.
2. Dans “Choisissez une catégorie”, cliquer sur “Performances et maintenance”.
3. Dans “ou choisissez une icône du Panneau de configuration”, cliquer sur l’icône Système. Selon la configuration de l’ordinateur, l’icône Système peut s’afficher directement dans le Panneau de configuration (Vue classique). Dans ce cas, double-cliquer sur l’icône Système.

Windows 2000:

1. Cliquer sur le menu Démarrer de Windows et sélectionner Paramètres | Panneau de configuration dans le menu qui s'affiche.

2. Dans le Panneau de configuration, double-cliquer sur l'icône Système.

3. Cliquer sur l'onglet Matériel, puis cliquer sur [Signature du pilote].

La boîte de dialogue Options de signature du pilote s'affiche.

1. Dans la boîte de dialogue Options de signature du pilote, sélectionner "Ignorer" et cliquer sur [OK].

Si le paramètre actuel est "Avertir" ou "Bloquer", le remplacer par "Ignorer". Rétablir le paramètre précédent après installation du pilote.

1. Cliquer sur [OK] pour fermer la boîte de dialogue Propriétés système.

2. Fermer tous les logiciels (applications) actifs. Fermer également toutes les fenêtres éventuellement ouvertes. Tout programme de type antivirus, etc., en cours d'exécution doit être fermé également.

3. Prendre le CD-ROM

et l'introduire dans le lecteur de l'ordinateur.

* Si le message “Windows peut effectuer la même action à chaque fois que vous insérez un disque ou connectez un périphérique avec ce type de fichier” s'affiche, cliquer sur [Annuler].

1. Cliquer sur le bouton Démarrer de Windows et sélectionner l'option Exécuter...

2. Dans le champ Ouvrir de la boîte de dialogue “Exécuter...”, saisir le chemin d’accès suivant et cliquer sur [OK].

* Dans notre exemple, il s'agit de la lettre "D:", mais le nom du lecteur peut varier d'un système à l'autre. Saisir la lettre affectée au lecteur utilisé.

1. La boîte de dialogue Driver setup (paramétrage du pilote) s'affiche.

Cliquer sur [Suivant].

1. Cliquer une nouvelle fois sur [Suivant] pour lancer l'installation. L'installation commence.

Windows XP:

Si le paramètre “Options de signature du pilote” (point 4) est autre que “Ignorer”, une boîte de dialogue comportant le symbole “!” ou “x” s’affiche. Si le bouton[Continuer] est présent, il suffit de cliquer sur celui-ci pour poursuivre l’installation. Dans le cas contraire, cliquer sur [OK] et reprendre l’installation du pilote à partir du point 1.

Windows 2000:

Si le paramètre “Options de signature du pilote” (point 4) est autre que “Ignorer”, une boîte de dialogue comportant le message “Signature numérique introuvable” s'affiche. Si le bouton [Yes] est présent, cliquer sur celui-ci pour poursuivre l'installation. Dans le cas contraire, cliquer sur [OK] et reprendre l'installation du pilote à partir du point 1.

La boîte de dialogue “Setup is now ready to install the drivers” (installation des pilotes prête à démarrer) s'affiche.

Le moment est venu d'installer le pilote.

1. Operation of the UM-2EX Mettre le commutateur ADVANCED (mode select) Switch de l'UM-2EX sur ON.

* L'installation du pilote selon la marche à suivre ci-après est impossible si le commutateur est en position "OFF".

Si le système d'exploitation utilisé est Windows 98 / Me / 2000 / XP ou XP SP1, il faut impérativement mettre le commutateur "ADVANCED (mode select)" sur la position "ON" avant de brancher le UM-2EX sur l'ordinateur.

1. Operation of the UM-2EX Raccorder l'UM-2EX à l'ordinateur.

Le message “Nouveau matériel détecté” s'affiche. Veuillez patienter.

* Cet appareil est équipé d'un circuit de protection. Une fois l'UM-2EX raccordé à l'ordinateur, laisser s'écouler quelques secondes avant de l'utiliser.

Windows XP:

1. La boîte de dialogue Nouveau matériel détecté s'affiche.
   Si le message “Connect to Windows Update to search for software?” s'affiche, sélectionner “No” et cliquer sur [Suivant].
2. S'assurer que la mention "EDIROL UM-2" est présente. Sélectionner alors l'option "Search for the best driver in these locations" et cliquer sur [Next]

* Si le paramètre “Options de signature du pilote” (point 4) est autre que “Ignorer”, une boîte de dialogue comportant le symbole “!” s'affiche. Cliquer sur [Continuer] pour poursuivre l'installation.

Windows 2000:

Si le paramètre “Options de signature du pilote” (point 4) est autre que “Ignorer”, une boîte de dialogue comportant le message “Signature numérique introuvable” s’affiche. Cliquer sur [Yes] pour poursuivre l’installation.

1. La boîte de dialogue Completing the found new hardware wizard (fin Assistant nouveau matériel) s'affiche.

Cliquer sur [Terminer].

1. Dans la boîte de dialogue Driver setup (paramétrage du pilote), cliquer sur [Close].

L'installation du pilote est alors terminée.

Si la boîte de dialogue “Change System Settings” (modification des paramètres système) s'affiche, cliquer sur [Yes] Windows redémarre automatiquement.

* Si l'on a modifié les options de signature du pilote ("Driver Signing Options") (point 4, p. 52), rétablir la configuration d'origine après redémarrage de Windows.

Installation des pilotes et connexions (Macintosh)

Installation et configuration du pilote

Les opérations à effectuer sur l'UM-2EX sont signalées par le symbole .Operation of the UM-2EX

Mac OS X

■ Installation du pilote

* Si la boîte de dialogue “Authenticate” s'affiche pendant l'installation, introduire le mot de passe et cliquer sur “OK”.
* Les données affichées à l'écran peuvent varier selon les types d'ordinateur et de système d'exploitation utilisés.
1. L'UM-2EX étant déconnecté, démarrer Windows.
* Débrancher tous les câbles USB, à l'exception de ceux du clavier et de la souris, puis redémarrer l'ordinateur.
2. Fermer tous les logiciels (applications) actifs.
3. Prendre le CD-ROM et l'introduire dans le lecteur de l'ordinateur.
4. Dans le dossier Driver (Mac OS X) du CD-ROM, double-cliquer sur UM2USBDriver.pkg. Un message du genre "This Installer package needs to..." s'affiche éventuellement. Cliquer sur "Continue".
5. Le message "Welcome to the EDIROL UM-2Driver Installer" s'affiche. Cliquer sur [Continue].
6. Le message "Select a Destination" (sélectionner l'emplacement d'installation) s'affiche. Sélectionner le disque dur sur lequel est installé le système d'exploitation, puis cliquer sur [Continue].
* (Le disque à sélectionner est le disque de démarrage.)
7. Le message "Easy Install" s'affiche. Cliquer sur [Install] ou [Upgrade].
8. Le message "Installing this software requires you to restart your computer when the installation is done" (redémarrer l'ordinateur à la fin de l'installation) s'affiche. Cliquer sur [Continue installation].
9. Le message "The software was successfully installed" (installation terminée) s'affiche. Cliquer sur [Restart] pour redémarrer l'ordinateur.
L'installation du pilote l'UM-2 est terminée.
Procéder ensuite au paramétrage du périphérique MIDI. (→“Configuration du pilote” (p. 56))

■ Configuration du pilote

Configuration de l'UM-2EX pour une utilisation avec un séquenceur logiciel et un paramétrage Macintosh standard.

Si le séquenceur n'exploite pas les paramètres Macintosh standard, le paramétrage doit être fait dans le séquenceur.

* Les données affichées à l'écran peuvent varier selon les types d'ordinateur et de système d'exploitation utilisés.

1. Operation of the UM-2EX Mettre le commutateur ADVANCED (mode select) Switch de l'UM-2EX sur la position ON.

2. Operation of the UM-2EX Raccorder l'UM-2EX à l'ordinateur.

* Brancher le câble sur le connecteur USB du Macintosh lui-même, et non sur celui du clavier.

* Cet appareil est équipé d'un circuit de protection. Une fois l'UM-2EX raccordé à l'ordinateur, laisser s'écouler quelques secondes avant de l'utiliser.

1. Ouvrir le dossier Applications du disque dur du Macintosh. Dans le dossier Utilities, double-cliquer sur Audio MIDI Setup pour ouvrir la boîte de dialogue Audio MIDI Setup.

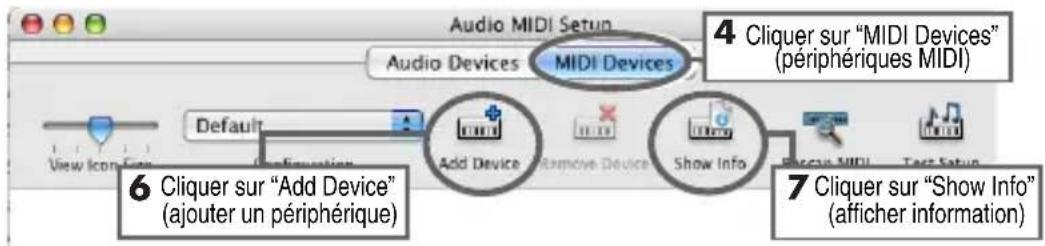

1. Cliquer sur l'onglet MIDI Devices.

2. S'assurer que la mention UM-2 figure dans la boîte de dialogue Audio MIDI Setup.

* Dans le cas contraire (mention UM-2 non présente ou apparaissant en grisé), l'UM-2EX n'est pas correctement reconnu par l'ordinateur. Cliquer sur Rescan MIDI. On peut aussi débrancher, puis rebrancher l'UM-2EX sur l'ordinateur.

* Un paramétrage remontant à l'installation d'une version différente du pilote peut demeurer. Si c'est le cas, sélectionner la mention UM-2 ou EDIROL UM-2 apparaissant en grisé, puis cliquer sur Remove Selected Device pour supprimer ce paramétrage.

1. Double-cliquer sur Add Device.

Deux icônes new external device s'affichent.

7. Paramétrage système.

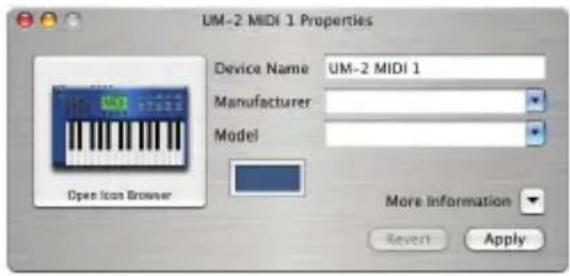

1. new external device étant sélectionné, cliquer sur Show Info.

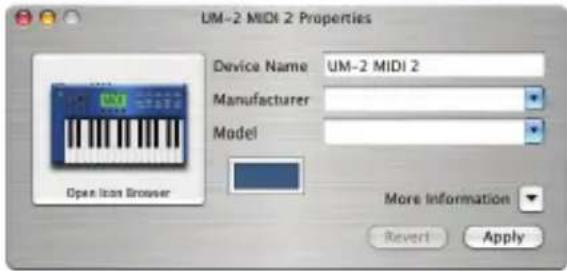

2. Saisir l'intitulé dans le champ Device Name.

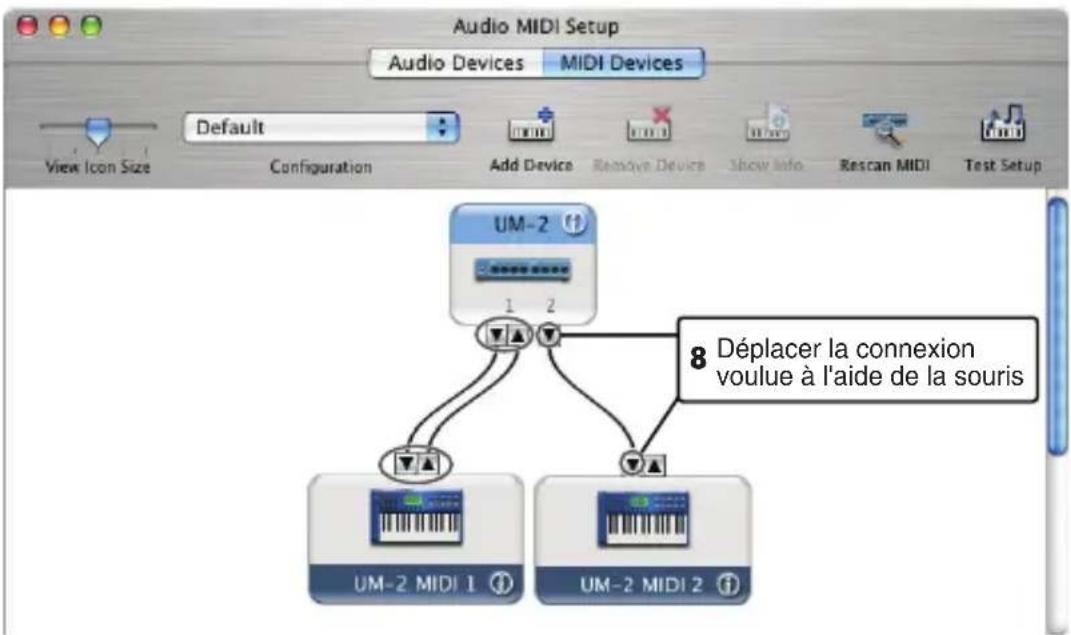

1. À l'aide de la souris, relier les symboles ▼ et ▲ (qui correspondent aux sorties et entrées) de l'icône UM-2 aux symboles correspondants de l'icône new External Device.

1. Si le système d'exploitation utilisé est Mac OS X v10.2 ou une version antérieure:

Fermer la boîte de dialogue Audio MIDI Setup. Le paramétrage est terminé.

Si le système d'exploitation est Mac OS X v10.3 ou une version ultérieure:

S'assurer que l'émission et la réception des signaux MIDI se fait correctement. Exécuter les étapes 10 à 13 (p. 58).

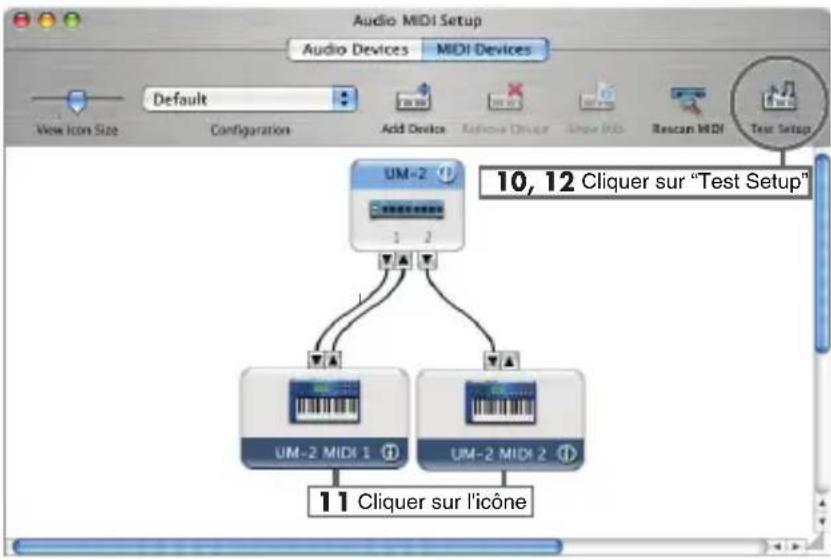

1. Cliquer sur Test Setup. Le curseur de la souris change de forme.

2. Cliquer sur la zone indiquée dans l'illustration. Si le témoin MIDI OUT correspondant de l'UM-2EX clignote, cela veut dire que le paramétrage est correct.

3. Cliquer sur Test Setup et terminer la confirmation.

1. Fermer la boîte de dialogue Audio MIDI Setup.

Utilisation de l'UM-2EX avec le séquenceur logiciel

Avant d'utiliser l'UM-2EX avec un séquenceur logiciel, prendre en compte les points suivants.

• Raccorder l'UM-2EX à l'ordinateur avant de lancer le logiciel.
• Ne pas déconnecter l'UM-2EX pendant que le logiciel fonctionne. Fermer le logiciel avant de déconnecter l'UM-2EX.
• L'UM-2EX ne fonctionne pas sous l'environnement "Classic" de Mac OS X. Il convient donc de ne l'utiliser que lorsque l'environnement "Classic" est inactif.

Cet appareil numérique de la classe B respecte toutes les exigences du Règlement sur le matériel brouilleur du Canada.
