Zoopa Q420 Cruiser - Drone SNAKEBYTE - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Drone
Marque	Snakebyte
Modèle	Zoopa Q420 Cruiser
Dimensions (L x l x h)	30 x 30 x 10 cm
Poids	120 g
Alimentation	Batterie Li-Po rechargeable 3,7 V 500 mAh
Autonomie de vol	8 à 10 minutes
Portée	Jusqu'à 100 mètres
Fréquence de transmission	2,4 GHz
Gyroscope	6 axes
Fonctions principales	Maintien d'altitude, vols stationnaires, retour automatique, mode sans tête, flips 3D, décollage/atterrissage automatique
Chargeur	Câble USB fourni
Matériau	Plastique ABS
Sécurité	Protège-hélices inclus
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec
Pièces détachées et réparabilité	Hélices de rechange disponibles, remplacement facile
Difficulté d'utilisation	Débutant
Âge recommandé	14 ans et plus
Conformité	CE, RoHS

FOIRE AUX QUESTIONS - Zoopa Q420 Cruiser SNAKEBYTE

Comment associer la télécommande au drone ?

Allumez d'abord le drone, puis la télécommande. La télécommande clignote et se synchronise automatiquement. Si elle ne se connecte pas, éteignez les deux et réessayez.

Que faire si le drone ne décolle pas ?

Vérifiez que la batterie est chargée et bien insérée. Assurez-vous que les hélices tournent librement et que le drone est sur une surface plane. Réinitialisez le drone en l'éteignant et en le rallumant.

Quelle est l'autonomie de la batterie ?

L'autonomie est d'environ 8 à 10 minutes de vol selon les conditions. Il est recommandé d'acheter des batteries supplémentaires pour prolonger le temps de vol.

Comment recharger la batterie ?

Utilisez le câble USB fourni. Branchez-le sur un chargeur USB (5V/1A). Le temps de charge est d'environ 60 minutes. Ne laissez jamais la batterie sans surveillance pendant la charge.

Le drone peut-il voler en extérieur par vent fort ?

Non, ce drone est conçu pour un usage en intérieur ou par vent très faible. Le vent fort peut perturber le vol et causer des accidents.

Comment effectuer un retour automatique ?

Appuyez sur le bouton 'Return to Home' sur la télécommande. Le drone reviendra à son point de décollage. Assurez-vous que le drone est à portée et que le GPS (si présent) est activé.

Que faire en cas de perte de signal ?

Le drone devrait automatiquement activer le retour à la maison. Sinon, réduisez la distance et réorientez la télécommande. Vérifiez les piles de la télécommande.

Comment remplacer une hélice ?

Éteignez le drone. Dévissez l'hélice cassée dans le sens inverse des aiguilles d'une montre. Replacez une nouvelle hélice en vissant dans le sens horaire. Assurez-vous que les hélices A et B sont correctement positionnées.

Le drone est-il adapté aux débutants ?

Oui, ce drone est idéal pour les débutants grâce à ses fonctions de maintien d'altitude et de décollage/atterrissage automatique. Il est stable et facile à piloter.

Comment nettoyer le drone ?

Utilisez un chiffon doux et sec pour enlever la poussière et les saletés. N'utilisez jamais de produits chimiques ou d'eau, car ils pourraient endommager les composants électroniques.

MODE D'EMPLOI Zoopa Q420 Cruiser SNAKEBYTE

Manuel d'utilisation

Technische Daten

Abmessungen:

Gewicht:

Altersempfehlung:

Einsatzbereich:

Akku:

Fernsteuerung:

Reichweite :

350x350x80mm

ca. 106g

10+ Jahre

Indoor und Outdoor

3,7V

2,4

GHz

ca.

Sicherheitshinweise

WARNUNG:

Manuel d'utilisation

A lire attentivement avant de débuter

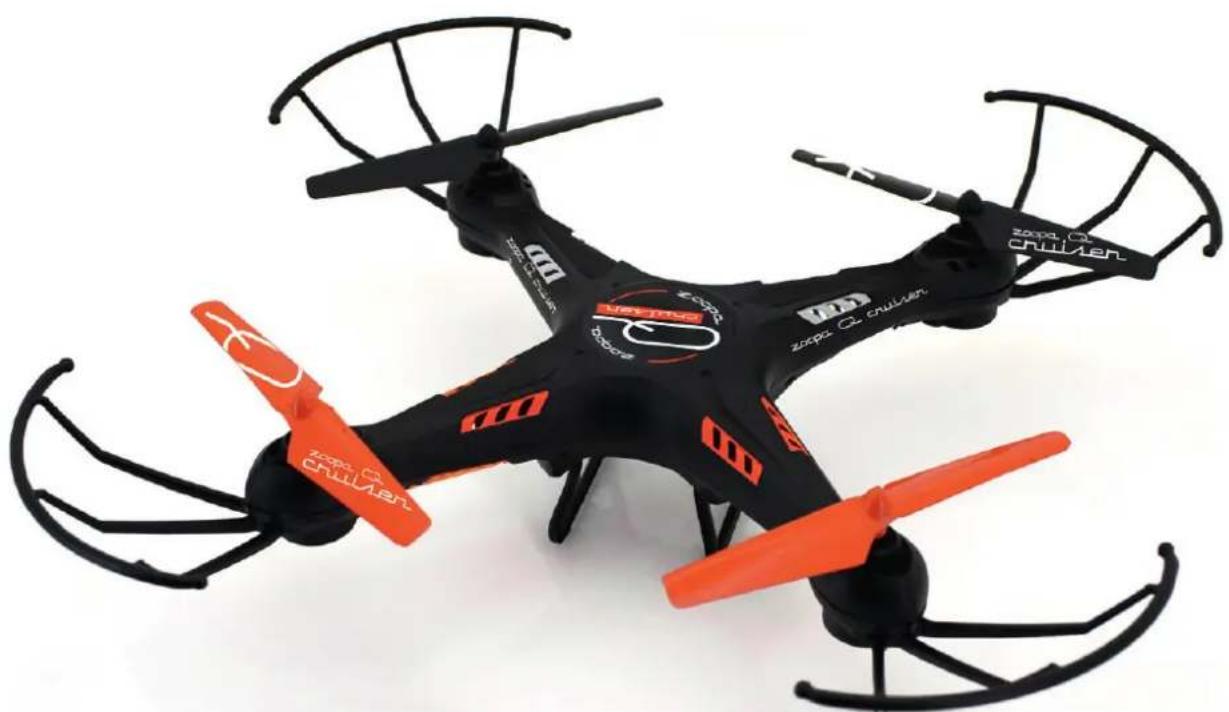

zoopa Q cruiser 420

Manuel d'utilisation

Caractéristiques techniques

Taille:

Poids:

Age Recommandé:

Champs d'utilisation:

Batterie:

Télécommande:

Portée:

350x350x80mm

106g

10 ans

intérieur et extérieur

3.7V LiPo;

2.4

GHz

approx.

80

mètr

Vers.: 1.1

Conseils de sécurité

Avertissements:

Il est indispensable de suivre les instructions ci-après afin d'éviter d'endommager votre caméra:

-NE PAS UTILISER LE PRODUIT EN CONDITIONS PLUVIEUSES.

-N'UTILISER QUE LES ACCESSOIRES COMPATIBLES

-NE PAS TENTER DE DEMONTER

-AUCUN COMPOSANT INTERNE NE NECESSITE D'ENTRETIEN PARTICULIER

-LES REPARATIONS NE DOIVENT ETRE FAITES QUE PAR LE PERSONNEL QUALIFIE.

SERVICE & SUPPORT

ACME the game company GmbH Boikweg 24

33129 Delbrück

Allemagne

Tel: [phone]

[e-mail]

ou

http://www.ACME-online.de

Conseils de sécurité

Risque d'incendie ou d'explosion en cas de mauvais branchement de la batterie.

Vous devez toujours surveiller votre batterie LiPo lorsqu'elle est en charge.

Ne pas charger la batterie si vous remarquez que celle-ci est déformée ou gonflée !

Charger votre batterie LiPo dans un endroit entre 15 et 25°C.

Ne pas exposer à une température supérieure à 50°C.

Ne pas mettre en court-circuit, ne pas jeter dans le feu !

N'utiliser que la batterie d'origine.

-Toujours utiliser la batterie LiPo d'origine

-Ne pas utiliser en cas de déformation, décoloration ou autre phénomène de déformation

-Conserver la batterie entre 15° et 25°C dans un endroit sec à l'abri de la lumière. La capacité de stockage doit être d'au moins 75%

-Conserver en dehors de la portée des enfants et des animaux

-Tenir à l'écart du feu, de toute source de chaleur ou tout autre élément qui pourrait être à l'origine d'un court-circuit

-N'utilise que le chargeur d'origine que vous positionnerez pour la charge sur une surface ignifugée

-Ne pas tenter de modifier la composition de la batterie et ne pas tenter de l'ouvrir.

-Une utilisation impropre de la batterie pourrait être néfaste pour la santé

-Vous devez rapporter la batterie en fin de vie dans un centre de valorisation des déchets

-Ne pas utiliser la batterie de manière trop intensive et laisser la repose entre chaque cycle de charge et décharge

Déclaration CE

Nous déclarons par la présente que ce produit est en règle avec les directives relatives aux normes 2004/108/EC.

Une copie de l'original de la déclaration de conformité est disponible sur simple demande à

l'adresse suivante : [e-mail]

Les batteries en fin de vie doivent être collectées en vue d'être recyclées.

Vous devez pour cela vous rapprocher du centre de collecte le plus proche de chez vous.

WEEE Reg. Nr.: DE64989527

Informations relatives aux produits recyclables.

Le symbole ici présent sur le produit que vous venez d'acheter signifie que celui-ci contient des composants susceptibles d'être recyclés. Pour cette raison vous ne pouvez pas jeter ce produit avec vos déchets ménagers. Il est indispensable que vous preniez contact avec un centre de recyclages des déchets sensibles afin d'assurer le recyclage de ce produit.

ATTENTION!

Risque d'étouffement – Ne convient pas aux enfants de moins de 3 ans!!!

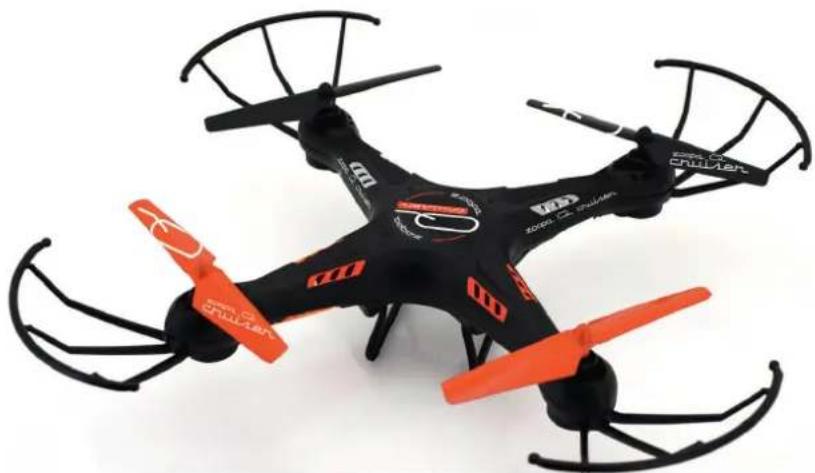

Contenu de la boite

Assurez-vous que votre produit est complet avant la première utilisation!

1x Télécommande 2.4GHz

1x FlyCamOne Nano HD (intégrée)

1x Lecteur de carte USB

2x Train d'atterrissage

Pour utiliser votre modèle 6 piles AA et une carte SD sont nécessaires.

Réglages et fonctions

En appuyant sur le bouton « reset », tous les réglages de la télécommande seront effacés. Pour ajuster le vol de votre modèle, nous vous conseillons d'utiliser le bouton des trimes qui permet de corriger l'attitude du modèle une fois qu'il a décollé.

Note importante!

Ne pas voler en présence de personnes ou d'animaux pouvant être des obstacles !

Ne pas voler en cas de vent fort ou de mauvais temps

Assurez-vous d'avoir l'autorisation de voler dans la zone souhaitée!

Premières étapes et informations

Lire attentivement le manuel.

Le zoopa Q 420 cruiser est un modèle RTF prêt à voler (Ready-to-Fly).

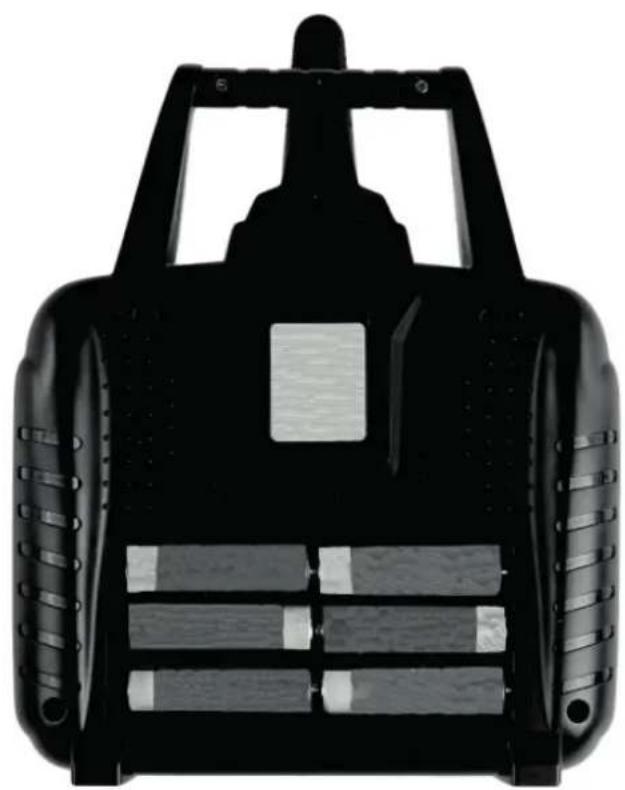

Afin de procéder à sa mise en marche, vous aurez besoin de 6 piles 1.5V AA pour la télécommande.

ACME the game company GmbH ne pourra être tenues comme responsable en cas de violation de la vie privée, de dommages causés aux biens et aux personnes par le modèle.

Merci de suivre les instructions de ce manuel afin de vous assurer une utilisation sans encombre.

Charge de la batterie

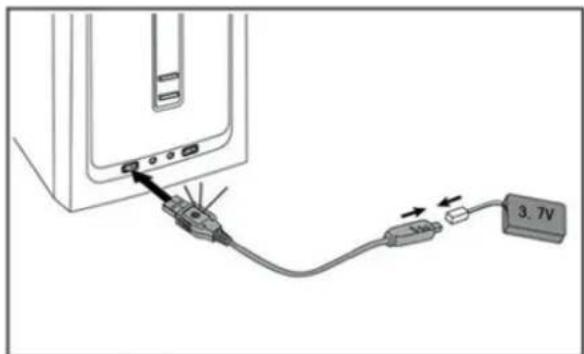

Vous pouvez charger la batterie LiPo avec le cordon de charge livré d'origine.

Connector le chargeur à un port USB / à un adaptateur USB-secteur.

Connector alors la batterie LiPo au chargeur. Vérifier que la polarité et bien correcte et que les deux connecteurs sont correctement fixée. Le témoin du cordon de charge va s'allumer en rouge.

La charge dure entre 60 et 80 minutes. Une fois la charge terminée, le cordon de charge s'éteindra.

N'utiliser que les batteries d'origine pour faire voler votre modèle. Celles d'autres fabricants ouraient avoir une polarité différente ! Nous vous recommandons également l'adaptateur USB (Art. No. FCHD43)

Montage du train d'atterrissage et des protections des rotors

Quelques étapes sont nécessaires avant le premier vol de votre modèle.

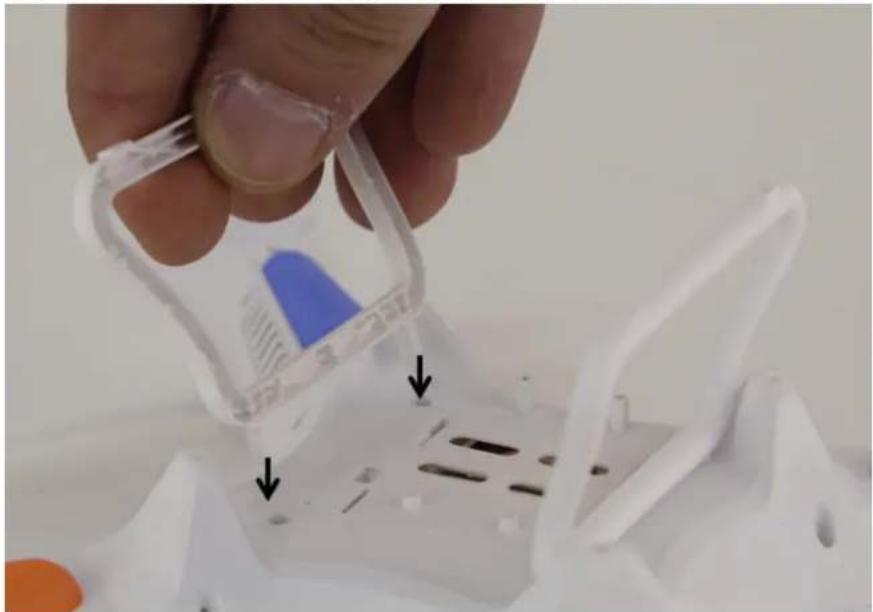

Commi illustré ci-après vous devez dans un premier temps placer les deux jambes du train d'atterrisage dans les encoches situées en dessous du zoopa Q 420.

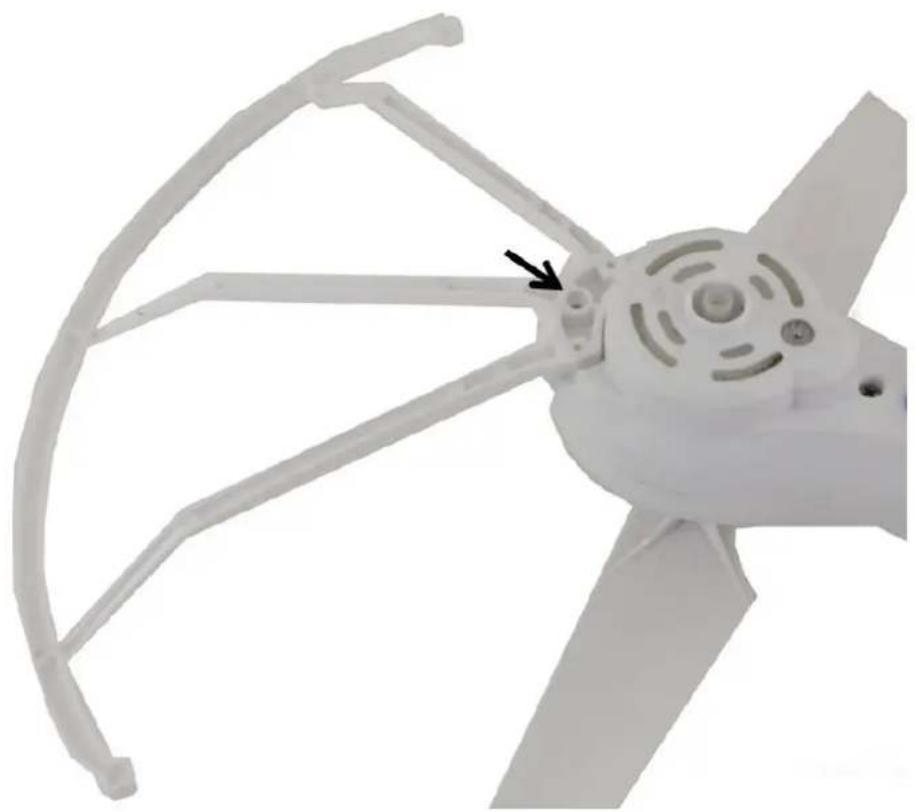

Pour monter les protections des rotors, vous devez procéder comme suit :

-Enlever la vis située sur la face arrière de chaque bras du modèle

-Positionne la protection sur chaque rotor comme illustré ci-après

-Revisser la vis afin de sécuriser l'ensemble

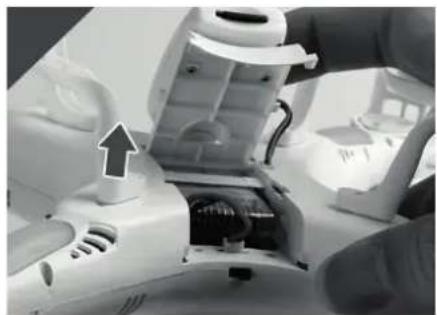

Mise en place de la batterie

Une fois la batterie chargée vous devez la positionner dans son logement situé en dessous du modèle. Vérifier la polarité avant de connecter la batterie!

Fermer le logement. Placer le manche de l'accélérateur en position basse. Allumer à présent le modèle puis la télécommande. Actionner le manche de l'accélérateur en effectuant un déplacement haut bas de celui-ci. Le laisser en bas.

Après le vol, vous devez d'abord éteindre le modèle, puis la télécommande.

L'interrupeur On/Off est situé sur l'arrière du modèle entre les deux rotors.

Le controleur et le modèle sont déjà synchronisés.

Néanmoins, il se peut que vous deviez synchroniser à nouveau l'un et l'autre. Pour cela, allumer à présent le modèle et maintenir enfoncé le bouton supérieur gauche de l'émetteur lors de la mise sous tension de celui-ci. Actionner le manche de l'accélérateur en effectuant un déplacement haut bas de celui-ci. Le modèle est prêt à voler maintenant.

ACME SPEED MODE ACME the game company 3D - 360° FUP MODE

Mode débutant et mode avancé

Vous pouvez choisir entre le mode de pilotage débutant ou le mode de pilotage avancé.

En mode débutant, le modèle se déplace avec une vitesse plus lente et il est moins réactif aux commandes. Les deux autres possibilités du mode avancé, rendent le modèle plus vif/rapide pour une évolution plus précise.

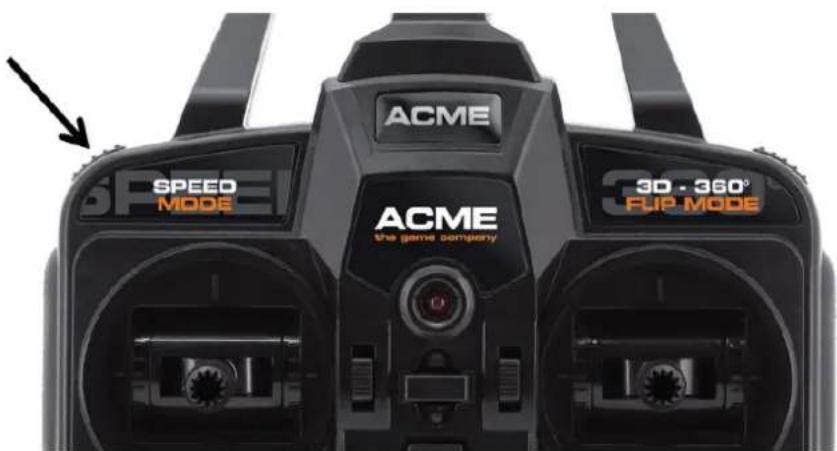

Le changement de mode s'effectue avec l'interrupteur situé en haut à gauche de l'émetteur lorsque celui-ci est déjà sous tension.

ACME SPEED MODE ACME the game company 3D - 360° FUP MODE

Un signal sonore va alors confirmer votre sélection. Chaque mode possède un signal sonore spécifique que vous identifiriez au fil de l'utilisation de votre modèle.

1 - Débutant (Débattement à 60% / puissance moteur)
2 - Débutant plus (Débattement à 70% / puissance moteur)
3 - Avancé (Débattement 80% / puissance moteur)
4 - Professionnel (Débattement 100% / puissance moteur)

Premier vol

Avant de débuter votre premier vol, assurez-vous que vous vous situez dans une zone à l'écart d'animaux ou de personnes.

Conserver une zone libre autour de vous d'au moins 3x3 mètres !

Placer le zoopa Q420 cruiser sur une surface plate.

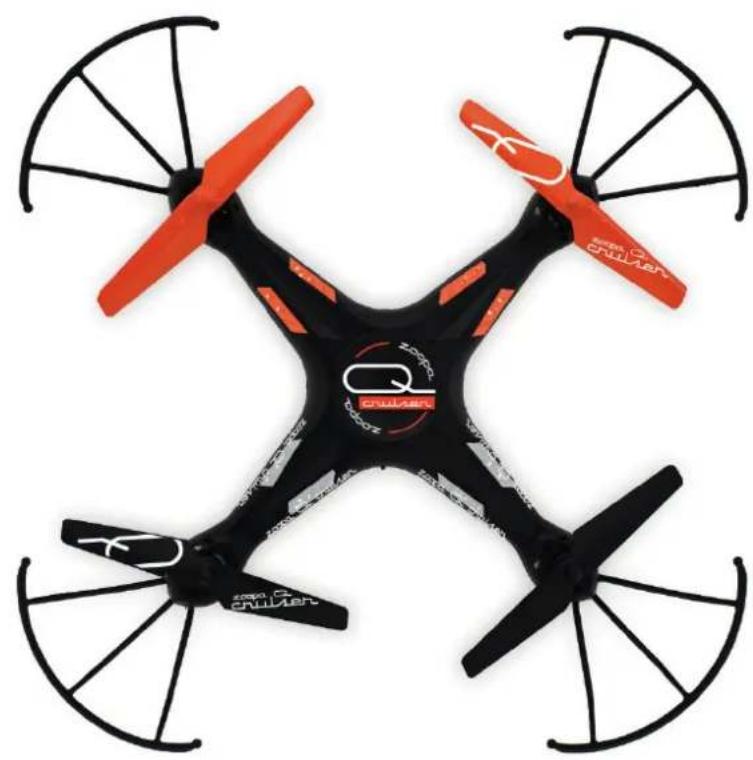

Les hélices orange sont celles des rotors avant. L'arrière du modèle est équipé pour sa part d'hélices de couleur noir.

Pousser délicatement le manche des gas vers le haut.

Haut / Bas

Pousser le manche des gaz (gauche) vers le haut pour que le modèle prenne de l'altitude. A l'inverse, si vous tirez sur le manche des gaz, le modèle va perdre de l'altitude.

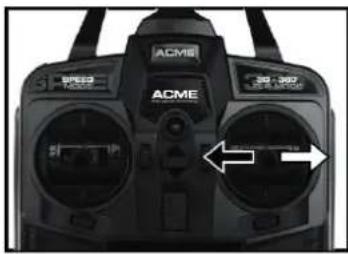

Agir (de gauche à droite) sur le manche de contrôle (droite) pour que le modèle s'incline à gauche ou à droite.

Agir sur le manche de gauche (de gauche à droite) ppour que le modèle effectue une rotation sur son axe.

Agir (d'avant en arrière) sur le manche de contrôle (droite) pour que le modèle avance ou recule.

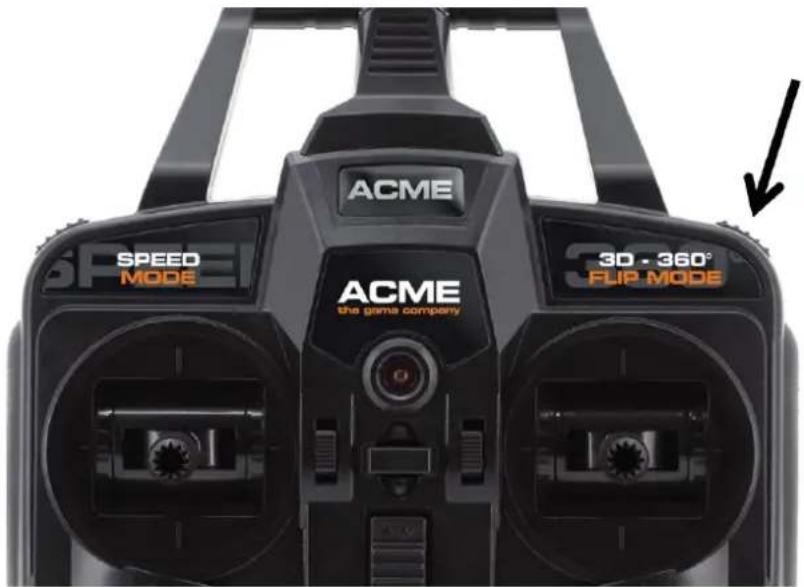

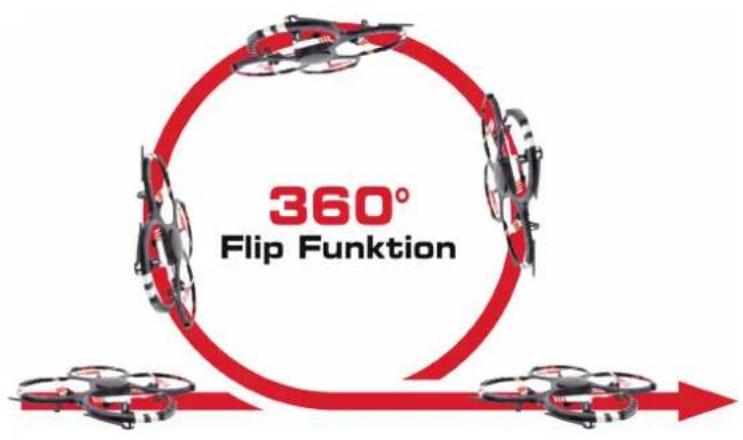

Pour réaliser un 360°, vous devez appuyer sur le bouton situé en haut à droite de l'émetteur.

ACME 3D - 360° FLIP MODE SPEED MODE ACME the game company

Vous pourrez alors réaliser un flip sans avoir aucune autre manipulation à effectuer. Assurez-vous d'avoir assez d'espace pour réaliser cette figure.

360° Flip Funktion

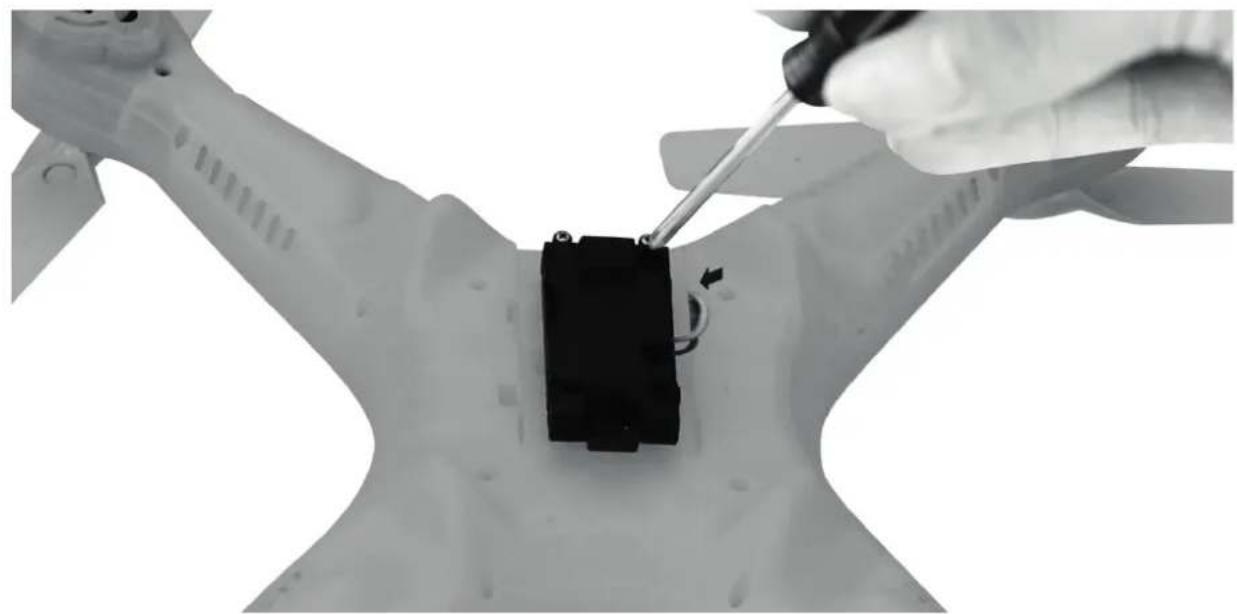

Caméra

Enregistrement Vidéo et photo

1. Insérer une carte SD de capacité de max 8GB dans le lecteur de carte. Assurez-vous que celle-ci soit correctement insérée.
2. Appuyer sur le bouton de déclenchement (photo ou vidéo) situé sur l'émetteur afin de débuter l'enregistrement. En mode vidéo, vous pouvez également arréter l'enregistrement en appuyant de nouveau sur le bouton de déclenchement.
3. Eteindre le quadrocoptère. Enlever la carte SD située dans le lecteur de carte USB. Récupérer la carte SD et la lire sur votre ordinateur via un port SD. Avant de lire le fichier, vous devez le copier/coller sur votre bureau. NOus vous recommandons d'utiliser VLC média player afin de visionner le fichier.

Entretien de la batterie

Pour assurer une longue vie à votre batterie nous vous recommandons de suivre ces coneils :

• Ne jamais stocker le modèle en position marche, toujours le placer sur „off“ une fois que vous avez terminé de l’utiliser.
• Conserver le modèle avec la batterie chargée à minimum 85%
• Déconnecter la batterie du modèle
• Conserver à température ambiente
  -Lorsque vous n'utilisez pas le modèle, la batterie doit être chargée tous les trois mois

Si vous ne respectez pas ces étapes, la batterie de votre modèle pourrait être endommagée.

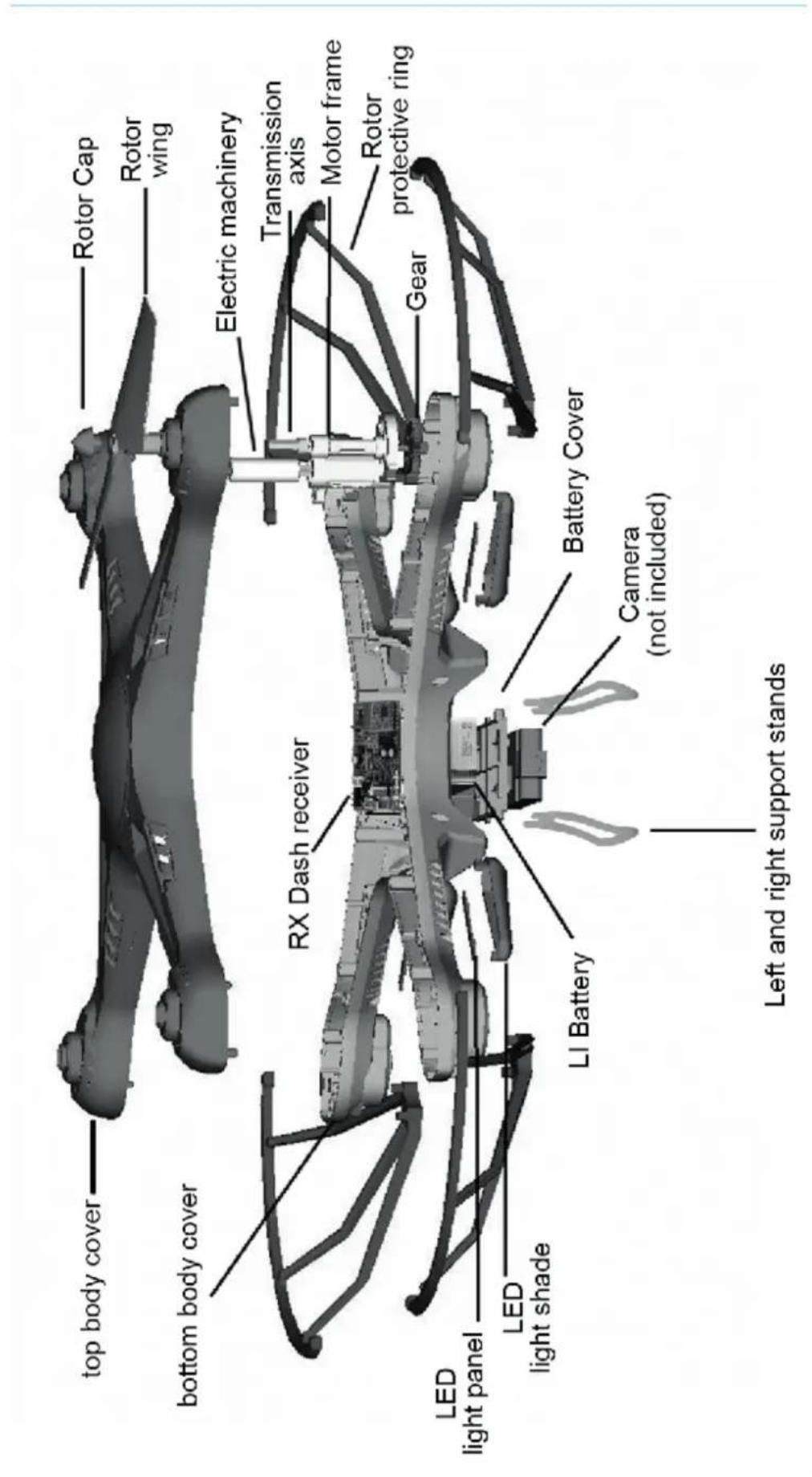

Remplacement des rotors

Il vous est possible de remplacer les rotors très facilement.

Enlever le cache situé au milieu de chaque rotor et dévisser la vis correspondante en utilisant le trournevis adapté. Retirer alors le rotor de son axe. Vous pouvez à présent remplacer celui-ci en vous assurant d'utiliser un rotor identique (suivre les marques de repérage de chaque rotor).

Pour vous assurer un vol optimal, vous devez visualiser avant le premier vol la façon dont sont assemblés les rotors ainsi que le sens de direction. Le positionnement de l'autocollant peut varier. (avec lettre A ou B) et se situer sur le dessus ou sur le dessous du modèle.

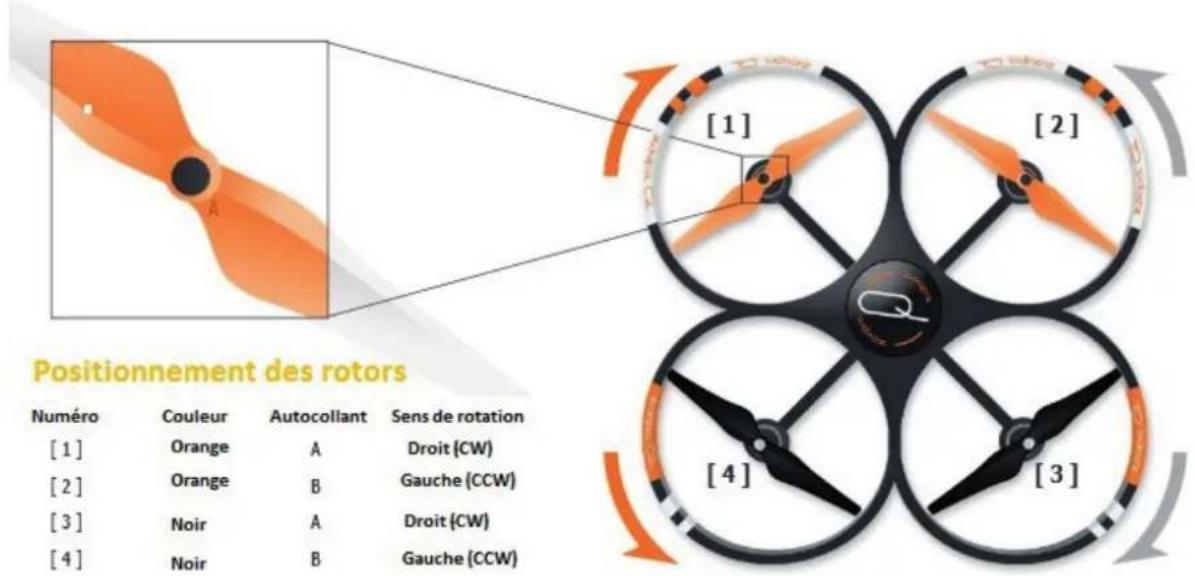

Positionnement des rotors Numéro Couleur Autocollant Sens de rotation [1] Orange A Droit (CW) [2] Orange B Gauche (CCW) [3] Noir A Droit (CW) [4] Noir B Gauche (CCW)

Problèmes d'utilisation

Problème	Source	Solution
Le modèle ne réagit pas correctement	Les piles de la télécommande sont mal mises.Les piles sont vides.La batterie du modèle ideest	Vérifier les pilesChanger les pilesRecharger la batterie
Le modèle fait des bruits étranges	Les hélices ou les pignons sont endommagés	Vérifier ces deux elements et si besoin procéder au remplacement
La télécommande ne se synchronise pas avec le modèle	Batterie faibleLes piles de la télécommande ne sont pas installéesLa batterie est défectueuseLe modèle est hors de portée	Recharger la batterieChanger les pilesLa batterie doit être changée
Les performances de vol sont réduites	Les moteurs ont perdu de leur efficacité	Vérifier les moteurs et si besoin changez les.

N'hésitez pas à nous contacter si vous avez des problèmes qui ne sont pas évoqués dans cette section! Pour cela, consulter la rubrique "Service & Support" de notre site internet.

Accessoires et Pièces

Art. No. Articles
ZQ0420-A zoopa	Q 420 cruiser Fuselage
ZQ0420-B zoopa	Q 420 cruiser batterie LiPo 3.7V 600mAh
ZQ0420-C zoopa	Q 420 cruiser Kit Rotor
ZQ0420-D zoopa	Q 420 cruiser Protection rotor
ZQ0420-E zoopa	Q 420 cruiser Cordon USB
FC2470 Caméra	FlyCamOne nano 720p
FCHD43 Adaptateur USB / secteur

Garantie

Le consommateur sans enguagé aucune action susceptible d'être préjudiciable au vendeur à le droit à une garante de son produit conformément aux conditions ci-après énoncées :

»Un produit neuf qui durant un délai de 24 mois à partir de la date d'achat, présenterait des défauts de conception ou de fabrication, ACME the game company assume un support durant toute la période.

Echange ou réparation à titre gratuit. Les pièces d'usure (batterie, moteurs, etc.), bénéficient d'une garantie de 3 mois maximum.

" La garantie ne s'applique pas si le produit a fait l'objet d'une utilisation non conforme aux instructions énnoncées dans cette notice.

" La garantie ne peut être allongée et ce même si le vendeur propose une extension.

" Les produits ou composants qui seraient retournés à la société ACME the game company deviendraient alors sa propriété.

"La société ACME the game company se réserve le droit de facturer au client toute réparation qui pourrait dépasser le cadre de la garantie. Le client sera préalablement informé."

Les dommages qui résultent d'une influence méchanique ne sont pas couvert par la garantie.

Service & Support
