Type de produit	Drone quadricoptère
Marque	Snakebyte
Modèle	Zoopa Q155 roonin
Dimensions (L x l x h)	Environ 30 x 30 x 10 cm
Poids	Environ 120 g
Alimentation	Batterie Li-Po 3.7 V 600 mAh
Autonomie	Environ 8 à 10 minutes
Portée	Jusqu'à 50 mètres
Fonctions principales	Vol stationnaire, rotations, virages, retour automatique, mode sans tête
Caméra	Caméra intégrée 720p avec transmission Wi-Fi
Télécommande	Fréquence 2.4 GHz, portée 50 m
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec; éviter l'eau et les solvants
Sécurité	Protection des hélices, arrêt d'urgence, verrouillage des hélices
Pièces détachées et réparabilité	Hélices, batterie et moteurs remplaçables; manuel de réparation disponible
Âge recommandé	À partir de 14 ans
Accessoires inclus	Drone, télécommande, batterie, câble USB, hélices de rechange, manuel

FOIRE AUX QUESTIONS - Zoopa Q155 roonin SNAKEBYTE

Comment charger la batterie du drone Zoopa Q155 roonin ?

Utilisez le câble USB fourni et branchez-le sur un adaptateur secteur 5V. Le temps de charge est d'environ 60 minutes. Ne laissez jamais la batterie sans surveillance pendant la charge.

Comment appairer la télécommande avec le drone ?

Allumez d'abord le drone, puis la télécommande. Déplacez le manche des gaz vers le haut puis vers le bas. La liaison est établie lorsque les voyants clignotent rapidement.

Que faire si le drone ne décolle pas ?

Vérifiez que la batterie est chargée, que les hélices sont correctement montées et qu'aucun obstacle ne bloque les moteurs. Assurez-vous également que le mode de vol est bien armé (manche des gaz en position basse).

Comment activer le mode sans tête ?

Appuyez sur le bouton 'Mode sans tête' sur la télécommande. Les voyants clignotent pour confirmer. Dans ce mode, l'avant du drone correspond à la direction de la télécommande.

Le drone peut-il voler en extérieur par vent fort ?

Ce drone est conçu pour une utilisation en intérieur ou par vent faible (inférieur à 10 km/h). Le vent fort peut affecter la stabilité et la durée de vol.

Comment nettoyer le drone après utilisation ?

Utilisez un chiffon doux et sec pour enlever la poussière. Évitez tout contact avec l'eau ou les produits chimiques. Nettoyez délicatement les hélices avec un coton-tige.

Où trouver des hélices de rechange pour le Zoopa Q155 roonin ?

Les hélices de rechange sont disponibles sur le site du fabricant Snakebyte ou chez les revendeurs agréés. Référez-vous au manuel pour les références exactes.

Comment effectuer un calibrage des gyroscopes ?

Placez le drone sur une surface plane. Allumez-le et déplacez les deux manches en bas à droite pendant 2 secondes. Les voyants clignotent puis s'allument fixement pour indiquer la fin du calibrage.

Le drone émet un bip continu, que faire ?

Cela peut indiquer une batterie faible ou une perte de liaison. Vérifiez la charge de la batterie et rapprochez le drone de la télécommande. Si le bip persiste, consultez le manuel.

Puis-je utiliser le drone avec mon smartphone ?

Oui, le drone est équipé d'une caméra Wi-Fi. Téléchargez l'application dédiée (Snakebyte RC), connectez-vous au réseau Wi-Fi du drone et vous pourrez visualiser et enregistrer des vidéos.

MODE D'EMPLOI Zoopa Q155 roonin SNAKEBYTE

Manuel d'utilisation

Technische Daten

Manuel d'utilisation A lire attentivement avant la première utilisation !

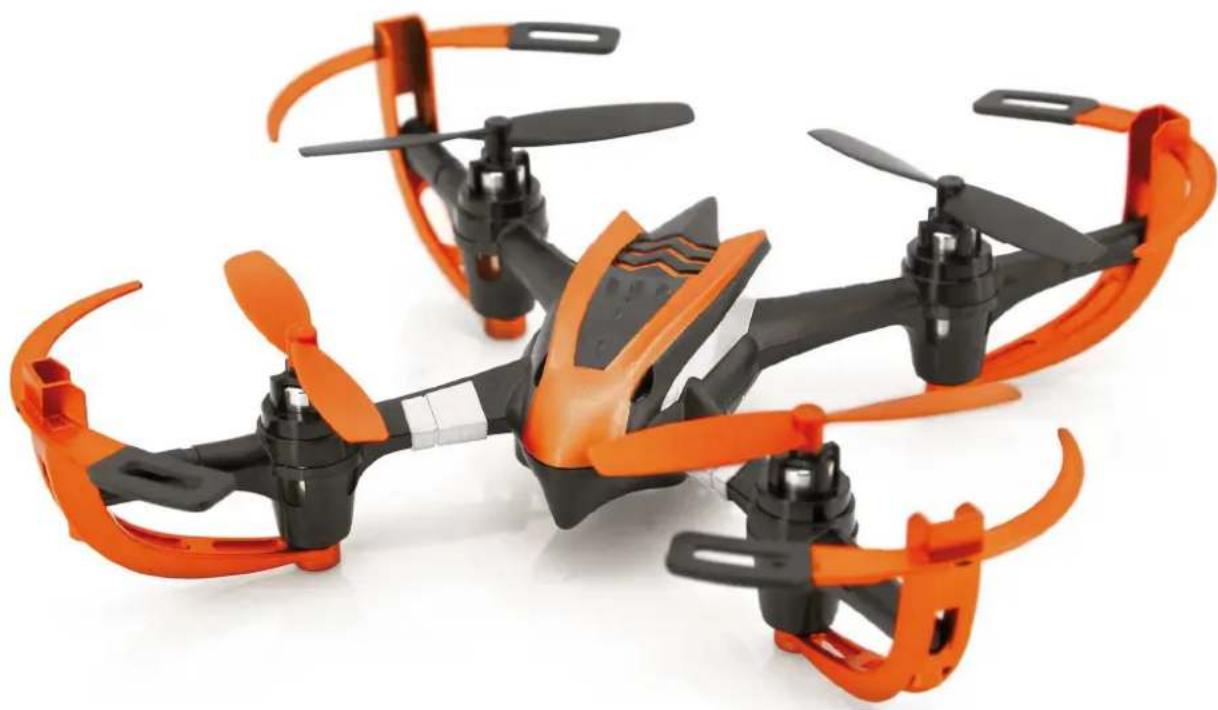

zoopa Q noonin 155

Manuel d'utilisation

Caractéristiques techniques

Dimensions: 135x145x25mm Poids: approx. 33g Age recommandé: 10+ years Utilisation: Intérieur et Extérieur Batterie: 3.7V LiPo; 240mAh Emetteur: 2.4 GHz

Il est indispensable de suivre les instructions ci-après afin d'éviter d'endommager votre caméra:

-NE PAS UTILISER LE PRODUIT EN CONDITIONS PLUVIEUSES.

-N'UTILISER QUE LES ACCESSOIRES COMPATIBLES

-NE PAS TENTER DE DEMONTER

-AUCUN COMPOSANT INTERNE NE NECESSITE D'ENTRETIEN PARTICULIER

-LES REPARATIONS NE DOIVENT ETRE FAITES QUE PAR LE PERSONNEL QUALIFIE.

SERVICE & SUPPORT

ACME the game company GmbH Boikweg 24

33129 Delbrück

Allemagne

Tel: [phone]

Conseils de sécurité

Risque d'incendie ou d'explosion en cas de mauvais branchement de la batterie.

Vous devez toujours surveiller votre batterie LiPo lorsqu'elle est en charge.

Ne pas charger la batterie si vous remarquez que celle-ci est déformée ou gonflée !

Charger votre batterie LiPo dans un endroit entre 0 et 40°.

Ne pas exposer à une température supérieure à 50°.

Ne pas mettre en court-circuit, ne pas jeter dans le feu !

N'utiliser que la batterie d'origine.

-Toujours utiliser la batterie LiPo d'origine

-Ne pas utiliser en cas de déformation, décoloration ou autre phénomène de déformation

-Conserver la batterie entre 15° et 25° dans un endroit sec à l'abri de la lumière. La capacité de stockage doit être d'au moins 75%

-Conserver en dehors de la portée des enfants et des animaux

-Tenir à l'écart du feu, de toute source de chaleur ou tout autre élément qui pourrait être à l'origine d'un court-circuit

-N'utilise que le chargeur d'origine que vous positionnerez pour la charge sur une surface ignifugée

-Ne pas tenter de modifier la composition de la batterie et ne pas tenter de l'ouvrir.

-Une utilisation impropre de la batterie pourrait être néfaste pour la santé

-Vous devez rapporter la batterie en fin de vie dans un centre de valorisation des déchets

-Ne pas utiliser la batterie de manière trop intensive et laisser la repose entre chaque cycle de charge et décharge

Déclaration CE

Nous déclarons par la présente que ce produit est en règle avec les directives relatives aux normes 2004/108/EC.

Une copie de l'original de la déclaration de conformité est disponible sur simple demande à l'adresse suivante : [e-mail]

Les batteries en fin de vie doivent être collectées en vue d'être recyclées.

Vous devez pour cela vous rapprocher du centre de collecte le plus proche de chez vous.

WEEE Reg. No: DE64989527

Informations relatives aux produits recyclables.

Le symbole ici présent sur le produit que vous venez d'acheter signifie que celui-ci contient des composants susceptibles d'être recyclés. Pour cette raison vous ne pouvez pas jeter ce produit avec vos déchets ménagers. Il est indispensable que vous preniez contact avec un centre de recyclages des déchets sensibles afin d'assurer le recyclage de ce produit.

ATTENTION!

Risque d'étouffement – Ne convient pas aux enfants de moins de 3 ans!!!

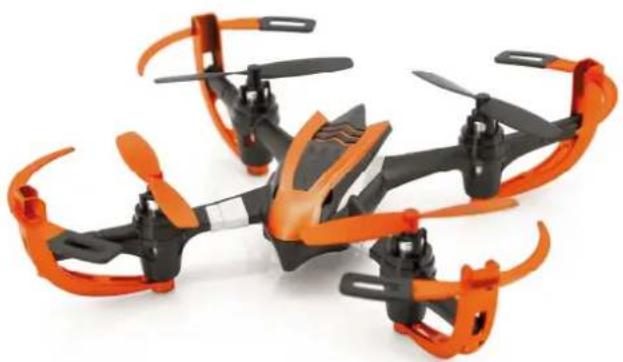

Contenu de la boite

Assurez-vous que le produit est complet avant de commencer à l'utiliser!

1x Emetteur en 2.4GHz

1x Manuel d'utilisation

Il vous faudra en plus 6 piles de type AA !

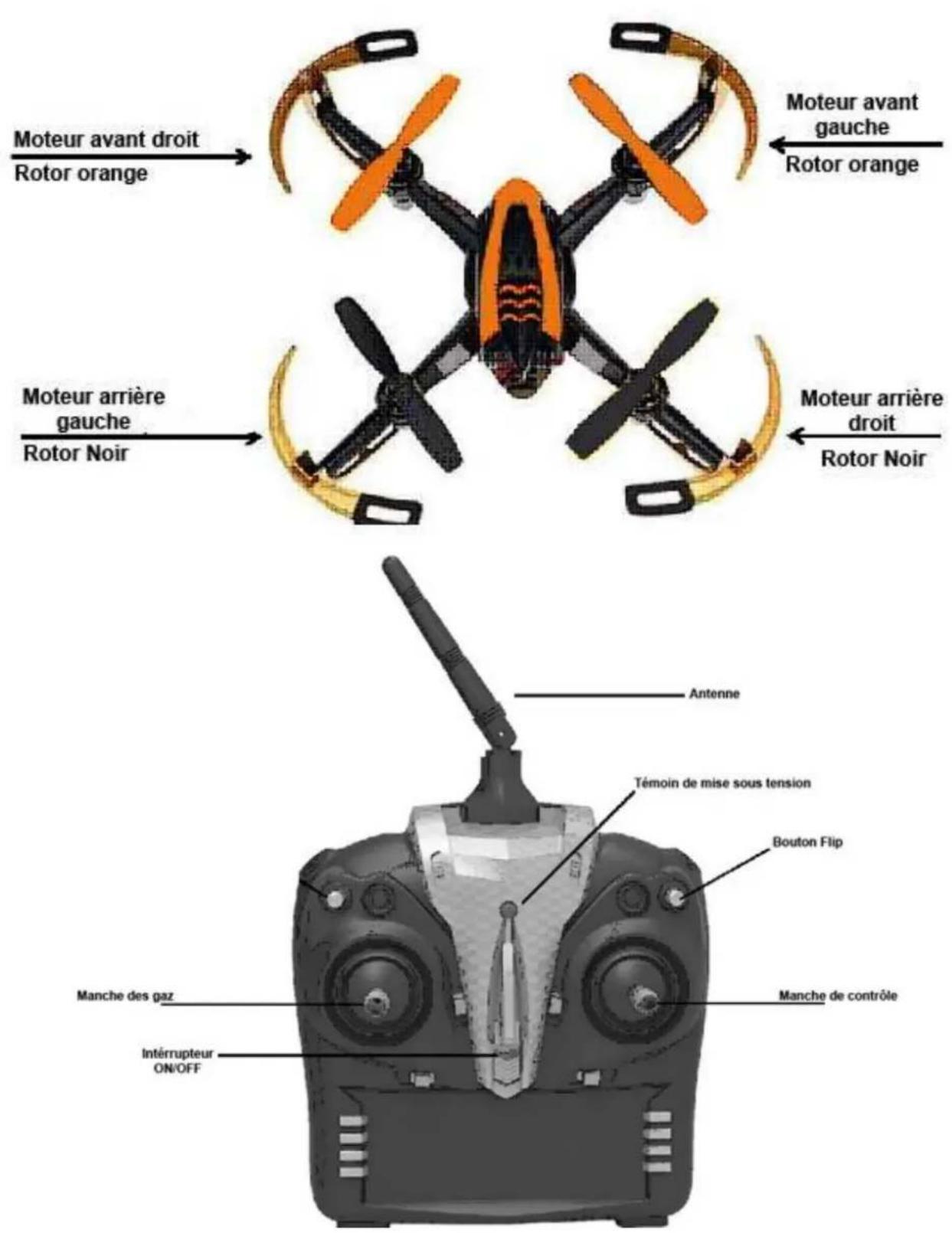

Structure

Moteur avant droit Rotor orange Moteur arrière gauche Rotor Noir Moteur avant gauche Rotor orange Moteur arrière droit Rotor Noir Antenne Témoin de mise sous tension Bouton Flip Manche des gaz Intérupteur ON/OFF Manche de contrôle

Note importante!

Ne pas voler en présence de personnes ou d'animaux pouvant être des obstacles !

Ne pas voler en cas de vent fort ou de mauvais temps

Assurez-vous d'avoir l'autorisation de voler dans la zone souhaitée!

Toujours allumer la télécommande en premier avant de branche le modèle ! A l'inverse vous devez toujours déconnecter votre modèle avant d'éteindre la télécommande !

Premières étapes et informations

Lire attentivement ce manuel avant d'utiliser le produit.

Le zoopa Q155 roonin est un modèle RTF (Ready-to-Fly) prêt à voler.

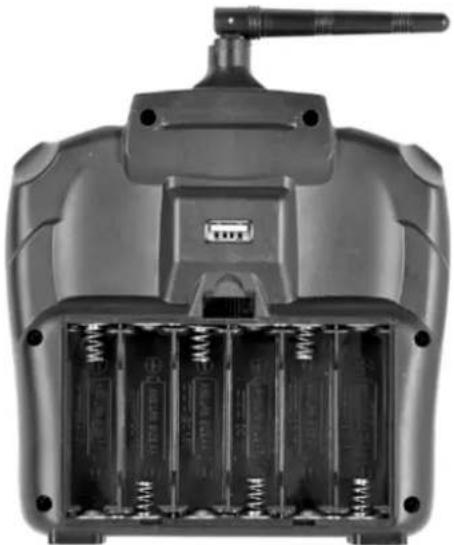

Vous aurez néanmoins besoin de 6 piles de type AA pour l'émetteur. Vérifier le bon positionnement des piles dans leur logement avant de commencer à utiliser le modèle.

ATTENTION : N'utiliser que des piles standards (pas de piles rechargeables). Vérifier la bonne polarité (+/-) !

ACME the game company GmbH ne peut être tenue comme resopnsable en cas de violation de la vie privée, ou en cas de dommages causés à autruit par l'utilisation du présent modèle.

Lire attentivement ce manuel vous permettra s'utiliser ce modèle correctement.

Charge de la batterie

La batterie LiPo se recharge via le chargeur USB livré avec le modèle.

Pour cela il vous suffit de connecter la batterie au chargeur en vous assurant de la bonne polarité.

Puis vous devrez connecter le chargeur à un port USB, votre ordinateur par exemple.

Vous pouvez également utiliser un adaptateur de charge USB.

(Art. No. FCHD43).

Un témoin de charge LED vous permettra de visualiser que la charge est active. La durée moyenne de la charge est de 70 minutes. Une fois la batterie rechargée, le témoin LED va s'éteindre.

N'utilisez que la batterie d'origine afin d'éviter tout court circuit qui pourrait endommager votre matériel !

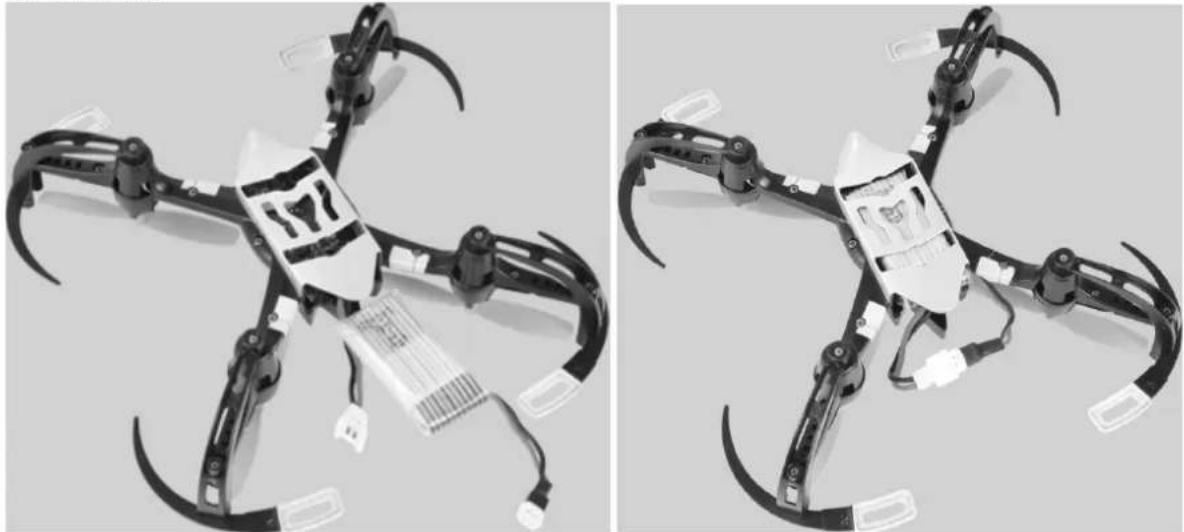

Connexion de la batterie

Uen fois la charge de la batterie terminée, vous pourrez la positionner dans son logement situé en dessous du modèle.

A ce moment, elle ne doit pas encore être connectée au modèle.

A présent allumer la télécommande. Le témoin LED va alors se mettre à clignoter. Mettre le zoopa Q155 roonin sur une surface plane. Connecter alors la batterie au modèle. Le voyant LED situé sur le modèle va alors s'allumer. Actionner alors le manche de l'accelerateur (à gauche) vers le haut puis vers le bas et conserver cette position. Le modèle et la télécommande sont alors synchronisés.

Vérifier toujours la polarité de la batterie avant de la connecter au modèle!

Premiers essais et conseils de vol

Avant de débuter le vol, vous devez vous assurer que aucun animal ou aucune personne ne se trouvent à proximité.

Conserver une zone de vol d'au moins 3x3 mètres!

Les hélices avant sont de couleur orange et vous permettent de repérer l'avant du modèle.L'arrière du modèle est équipé d'hélices noires. Il est important de garder ce code couleur our repérer le positionnement du modèle dans l'espace.

Agir sur l'accélérateur de façon progressive afin de tester le comportement du modèle en vol.

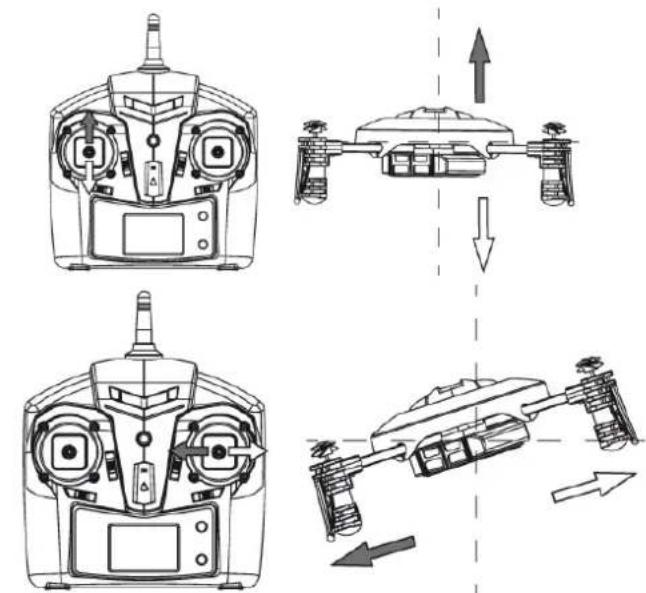

Montée / Déscente

Le manche de gauche correspond à l'accélérateur et permet de faire décoller le modèle.

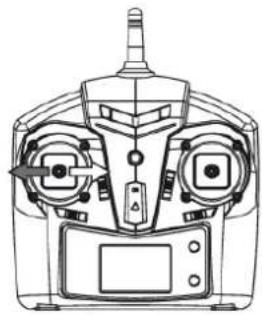

Droite/ Gauche

Le manche de contrôle du modèle, situé à droite permet d'orienter le modèle à gauche ou à droite.

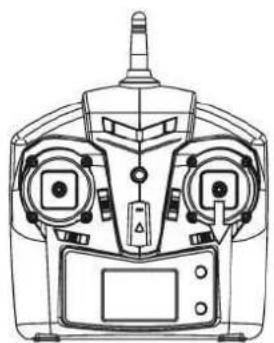

Agir sur le manche de gauche vers la droite ou vers la gauche afin que le modèle effectue une rotation sur son axe.

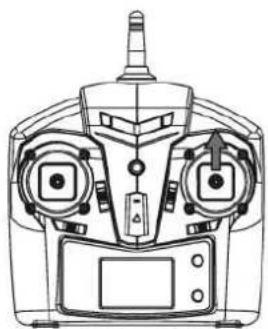

Lorsque vous poussez ou que vous tirez sur le manche de droite, le modèle va alors avancer ou reculer.

Le modèle est équipé d'un mode flip. Ne pas tenter d'utiliser cette fonction si vous n'êtes pas habitué au modèle.

Pour réaliser un flip, le modèle soit se situer à une hauteur d'au moins trois mètres.

Conserver alors le zoopa Q155 roonin en vol stationnaire et appuyer sur l'interrupteur qui permet de réaliser les flips (situé en haut à droite de la télécommande). Maintenir enfoncer cette interrupteur tout en agissant sur le manche de droite (vers le haut). Le zoopa Q155 roonin va alors réaliser un flip.

Problèmes d'utilisation

Erreur	Origine	Solution
Le modèle ne réagit pas aux commandes	Les piles de la télécommande ne sont pas bien positionnées	Vérifier la polarité des piles de la télécommande
	Les piles sont vides	Changer les piles
	Les batteries du modèle sont vides	Recharger les batteries
Le modèle fait un bruit étrange	Les hélices / pignons sont endommagés	Vérifier les hélices, les pignons. Si besoin, remplacez les.
La télécommande n'est pas connectée au modèle réduit	Les batteries sont trop faibles	Recharger les batteries
	Les piles de l'émetteur ne sont pas insérées correctement	Remplacer les piles
	La batterie est défectueuse	La batterie soit être changée
	Le modèle est hors de portée
Le vol ne dure pas longtemps	Les moteurs sont trop usés	Vérifier les moteurs et si besoin procéder au remplacement

En cas d'autres problèmes, nous vous invitons à nous contacter! Nos coordonnées sont situées sur la page suivante "Service & Support".

Entretien de la batterie

Pour que la batterie LiPo de votre modèle ait le meilleur rendemment nous vous conseillons ce qui suit :

-Ne jamais laisser le modèle branché lorsque vous ne l'utilisez plus. Placer le modèle sur Off après utilisation.
-Pour conserver le modèle (+ de 2 jours), la batterie doit être chargée à 85% minimum.
-Pour conserver le modèle plus longtemps, (>5 jours), déconnecter la batterie du modèle.
-Conserver à température ambiante.
-Une charge tous les trois mois est conseillée lorsque vous n'utilisez pas le modèle.

Si vous ne respectez pas ces conseils, la batterie LiPo pourrait être endommagée ou détruite.

Pièces et accessoires

Art. No.	Description
ZQ0155 zoopa Q	155 roonin
ZQ0155-A zoopa	Q 155 fuselage
ZQ0155-B zoopa	Q 155 batterie LiPo
ZQ0155-C zoopa	Q 155 Set d'hélices
ZQ0155-D zoopa	Q 155 Set protection helices
ZQ0155-E zoopa	Q 155 Circuit imprimé
ZQ0155-F zoopa	Q 155 Chageur USB
ZQ0155-G zoopa	Q 155 Set Moteurs

Garantie

Le consommateur sans enguagé aucune action susceptible d'être préjudiciable au vendeur à le droià une garante de son produit conformément aux conditions ci-après énoncées :

»Un produit neuf qui durant un délai de 24 mois à partir de la date d'achat, présenterait des défauts de conception ou de fabrication, ACME the game company assume un support durant toute la période. Echange ou réparation à titre gratuit. Les pièces d'usure (batterie, moteurs, etc.), bénéficient d'une garantie de 3 mois maximum.
" La garantie ne s'applique pas si le produit a fait l'objet d'une utilisation non conforme aux instructions énnoncées dans cette notice.
" La garantie ne peut être allongée et ce même si le vendeur propose une extension.
" Les moduits ou composent qui seraient retournés à la société ACME the game company deviendraient alors sa propriété.
"La société ACME the game company se réserve le droit de facturer au client toute réparation qui pourrait dépasser le cadre de la garantie. Le client sera préalablement informé."

Les dommages qui résultent d'une influence méchanique ne sont pas couvert par la garantie.
