Produkttyp	Drohne
Marke	Snakebyte
Modell	Zoopa Q420 Cruiser
Abmessungen (L x B x H)	30 x 30 x 10 cm
Gewicht	120 g
Stromversorgung	Wiederaufladbarer Li-Po-Akku 3,7 V 500 mAh
Flugzeit	8 bis 10 Minuten
Reichweite	Bis zu 100 Meter
Übertragungsfrequenz	2,4 GHz
Gyroskop	6 Achsen
Hauptfunktionen	Höhenhaltung, Schweben, automatische Rückkehr, kopfloser Modus, 3D-Flips, automatischer Start/Landung
Ladegerät	USB-Kabel im Lieferumfang
Material	ABS-Kunststoff
Sicherheit	Propellerschutz inklusive
Pflege und Reinigung	Mit einem weichen, trockenen Tuch reinigen
Ersatzteile und Reparierbarkeit	Ersatzpropeller erhältlich, einfacher Austausch
Schwierigkeitsgrad	Anfänger
Empfohlenes Alter	14 Jahre und älter
Konformität	CE, RoHS

Häufig gestellte Fragen - Zoopa Q420 Cruiser SNAKEBYTE

Wie verbinde ich die Fernbedienung mit der Drohne?

Schalten Sie zuerst die Drohne ein, dann die Fernbedienung. Die Fernbedienung blinkt und synchronisiert sich automatisch. Wenn keine Verbindung hergestellt wird, schalten Sie beide aus und versuchen Sie es erneut.

Was tun, wenn die Drohne nicht abhebt?

Überprüfen Sie, ob der Akku geladen und richtig eingesetzt ist. Stellen Sie sicher, dass sich die Propeller frei drehen und die Drohne auf einer ebenen Fläche steht. Setzen Sie die Drohne zurück, indem Sie sie aus- und wieder einschalten.

Wie lange hält der Akku?

Die Flugzeit beträgt je nach Bedingungen etwa 8 bis 10 Minuten. Es wird empfohlen, zusätzliche Akkus zu kaufen, um die Flugzeit zu verlängern.

Wie lade ich den Akku auf?

Verwenden Sie das mitgelieferte USB-Kabel. Schließen Sie es an ein USB-Ladegerät (5V/1A) an. Die Ladezeit beträgt etwa 60 Minuten. Lassen Sie den Akku während des Ladens niemals unbeaufsichtigt.

Kann die Drohne bei starkem Wind im Freien fliegen?

Nein, diese Drohne ist für den Innenbereich oder bei sehr schwachem Wind konzipiert. Starker Wind kann den Flug stören und Unfälle verursachen.

Wie führe ich eine automatische Rückkehr durch?

Drücken Sie die Taste 'Return to Home' auf der Fernbedienung. Die Drohne kehrt zu ihrem Startpunkt zurück. Stellen Sie sicher, dass die Drohne in Reichweite ist und das GPS (falls vorhanden) aktiviert ist.

Was tun bei Signalverlust?

Die Drohne sollte automatisch die Rückkehrfunktion aktivieren. Falls nicht, verringern Sie die Entfernung und richten Sie die Fernbedienung neu aus. Überprüfen Sie die Batterien der Fernbedienung.

Wie ersetze ich einen Propeller?

Schalten Sie die Drohne aus. Drehen Sie den defekten Propeller gegen den Uhrzeigersinn ab. Setzen Sie einen neuen Propeller ein, indem Sie ihn im Uhrzeigersinn festdrehen. Stellen Sie sicher, dass die Propeller A und B richtig positioniert sind.

Ist die Drohne für Anfänger geeignet?

Ja, diese Drohne ist dank ihrer Höhenhaltungs- und automatischen Start-/Landefunktionen ideal für Anfänger. Sie ist stabil und einfach zu fliegen.

Wie reinige ich die Drohne?

Verwenden Sie ein weiches, trockenes Tuch, um Staub und Schmutz zu entfernen. Verwenden Sie niemals Chemikalien oder Wasser, da diese die elektronischen Komponenten beschädigen könnten.

BEDIENUNGSANLEITUNG Zoopa Q420 Cruiser SNAKEBYTE

Bitte vor Inbetriebnahme sorgfältig lesen!

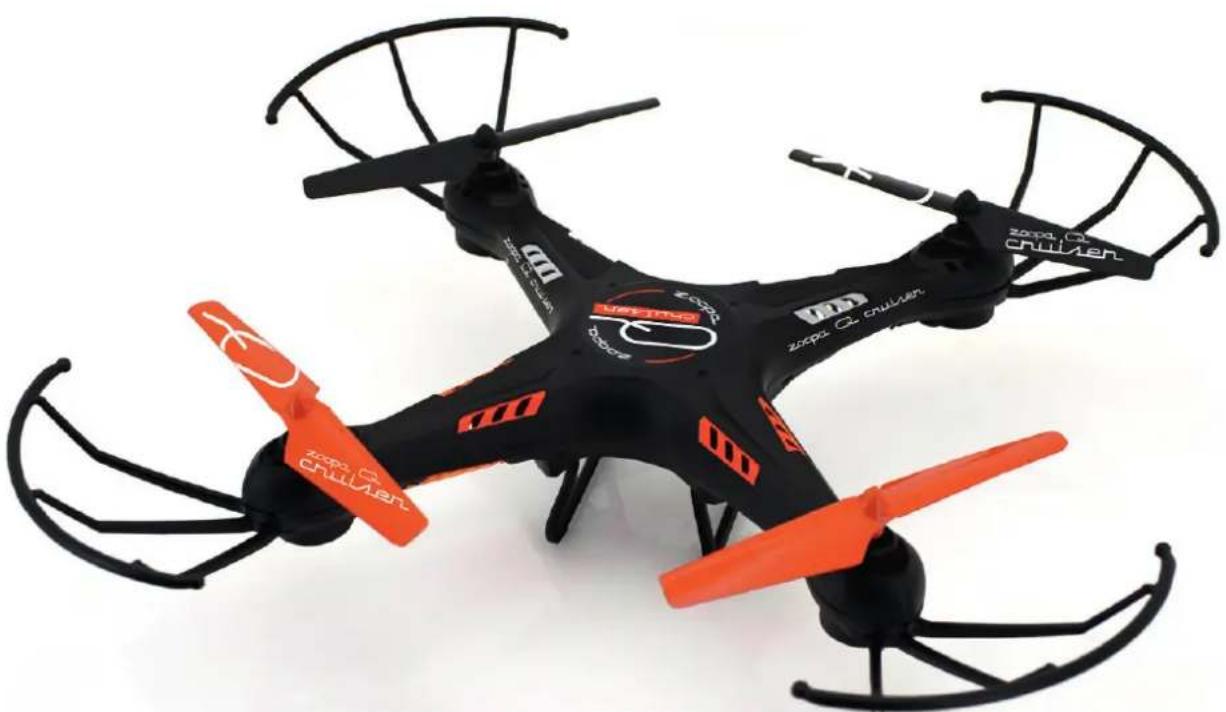

zoopa Q cruiser 420

BEACHTEN SIE FOLGENDE HINWEISE, UM STROMSCHLÄGE ODER SCHÄDEN AM PRODUKT AUSZUSCHLIESSEN:

• VERWENDEN SIE AUSSCHLIESSLICH EMPFOHLENE ZUBEHÖRTEILE
• DEMONTIEREN SIE NICHT DAS MODELL
• IM INNERN BEFINDEN SICH KEINE TEILE, DIE VOM BENUTZER GEWARTET WERDEN KÖNNEN.
  LASSEN SIE WARTUNGSARBEITEN VON
  QUALIFIZIERTEN KUNDENDIENST-MITARBEITERN DURCHFÜHREN

SERVICE & SUPPORT

ACME the game company GmbH Boikweg 24

[e-mail] oder

http://www.ACME-online.de

Sicherheitshinweis für den LiPo-Akku und Ladevorgang

Wenn ein Akku nicht ordnungsgemäß angeschlossen wird, besteht Feuer- und Explosionsgefahr. Laden Sie LiPo Akkus nur unter Aufsicht.

Unterbrechen Sie den Ladevorgang sollte sich der LiPo-Akku aufblähen oder verformen! Lagern Sie LiPo-Akkus bei 15-25°C.

Vermeiden Sie die Erhitzung des verwendeten Akkus bei Entladung über 50°C Nicht kurzschliessen, nicht ins Feuer werfen! Verwenden Sie stets Original-Akkus.

• Verwenden Sie nur den originalen LiPo-Akku
• Wenn sich der Akku verformt, verfärbt oder weich wird, darf dieser nicht mehr verwendet werden
• Lagern Sie den Akku bei Temperaturen zwischen 15° und 25°C an trockenen und dunkeln Orten. Der Ladezustand muss min. 75% betragen
• Unzugänglich für Kinder und Tiere lagern
• Fernhalten von Feuer, Wasser, Wärmequellen und Fremdstoffe die einen Kurzschluss verursachen können
• Nur das Original Ladegerät verwenden und verwenden Sie eine feuerfeste Unterlage
• Jegliche mechanische Belastung vermeiden und nicht öffnen
  • NIE KURZSCHLIESSEN
• Sollten Gase oder Flüssigkeiten aus dem Akku austreten, dürfen Sie nicht mit dem Akku in Kontakt kommen
• Jeder unsachgemäße Gebrauch kann zu gesundheitlichen Problemen führen
• Entsorgen Sie verbrauchte Akkus sach- und fachgerecht
  • Der Akku darf nicht tiefentladen werden

CE Deklaration

Hiermit erklären wir, dass dieses Modell den grundlegenden Anforderungen und den anderen relevanten Vorschriften der Richtlinie 1999/5/EG entspricht. Eine Kopie der Konformitätserklärung kann unter der oben genannten Adresse angefordert werden.

Dieses Produkt wird mit einem LiPo Akku betrieben. Bringen Sie verbrauchte Akkus zu einer dafür vorgesehenen Sammelstelle.

WEEE Reg. Nr.: DE64989527

Benutzerinformation zur Entsorgung von elektrischen und elektronischen Geräten Entsprechend der Firmengrundsätze der ACME the game company GmbH wurden hochwertige wiederverwertbare Komponenten in diesem Produkt verbaut. Dieses Symbol auf Produkten und/oder Begleitdokumenten besagt, dass das Produkt am Ende der Lebensdauer getrennt vom Hausmüll entsorgt werden muss. Bringen Sie diese Produkte, auch den Akku, zur ordnungsgemäßen und umweltfreundlichen Entsorgung zu Ihrer nächsten Sammelstelle (bzw. Recyclinghof).

Nicht geeignet für Kinder unter 3 Jahren! Enthält verschluckbare Kleinteile! Empfohlen ab 10 Jahren!

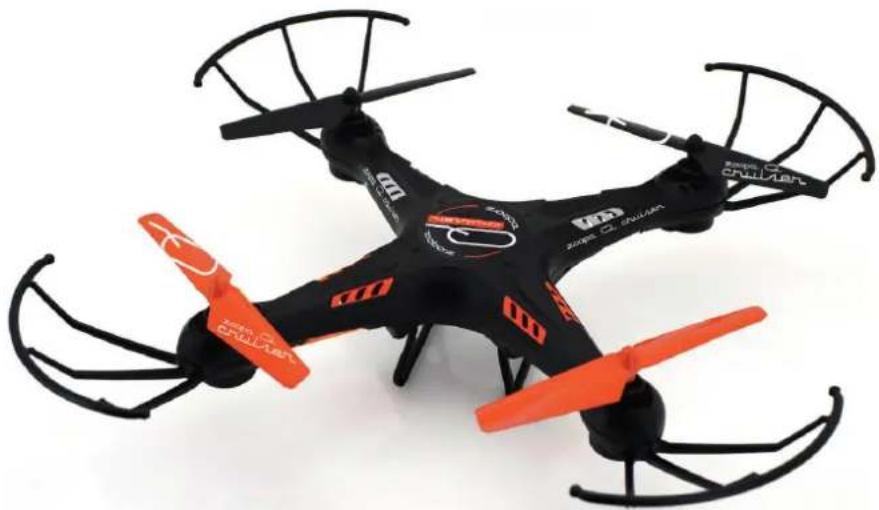

Lieferumfang

Überprüfen Sie die Vollständigkeit bevor Sie das Modell in Betrieb nehmen!

1x 2,4GHz Fernsteuerung

1x FlyCamOne Nano HD (bereits verbaut)

1x Bedienungsanleitung 1x Schraubendreher

Für den Betrieb benötigen Sie 6 Stück AA-Batterien und eine Micro SD-Karte

Aufbau und Funktionen

Durch die Reset-Taste werden alle Einstellungen (Trimm-Funktion) an der Fernsteuerung gelöscht. Um das Modell optimal in der Luft auszubalancieren, können Sie mit den Trimmtasten die Fluglage anpassen.

Bitte beachten!

Fliegen Sie niemals, wenn sich in Ihrem Bereich Personen, Tiere oder Hindernisse befinden!

Fliegen Sie nicht bei starkem Wind oder Unwetter!

Stellen Sie sicher, dass Sie auf dem Flugfeld fliegen dürfen!

Schalten Sie den Controller erst aus, wenn das Modell ausgeschaltet ist!

Erste Schritte und Informationen

Lesen Sie die Anleitung vollständig durch.

Bei dem zoopa Q 420 cruiser handelt es sich um ein RTF (Ready-to-Fly) Modell.

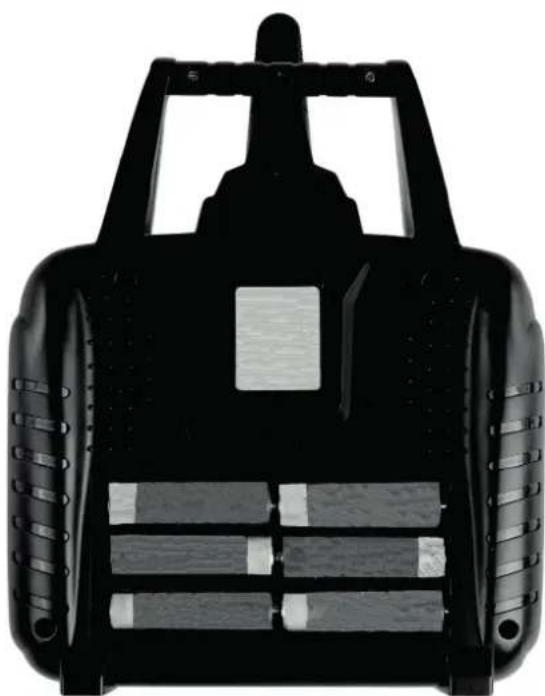

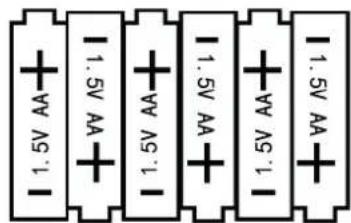

Zur Inbetriebnahme werden lediglich 6x 1,5V AA Mignon Batterien für die Fernbedienung benötigt.

Batteriefach Abdeckung

1.5V AA 1.5V AA 1.5V AA 1.5V AA 1.5V AA 1.5V AA

1,5V AA Batterien

ACME the game company GmbH übernimmt keine Haftung für Privatsphärenverletzungen und Beschädigungen an Privateigentum, die durch den Nutzer des Modells entstanden sind.

Bitte befolgen Sie sorgsam die Anweisungen dieser Anleitung Schritt für Schritt, um eine sachgemäße Handhabung zu gewährleisten.

Laden des Akkus

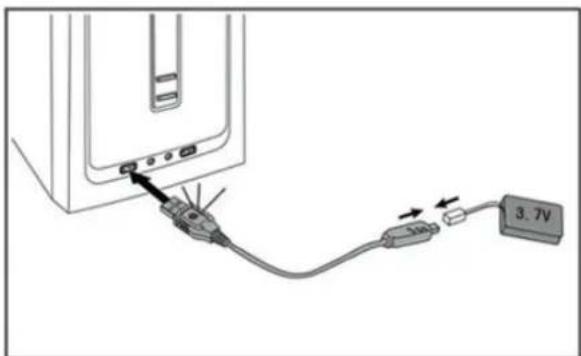

Der mitgelieferte LiPo Akku wird durch das enthaltene USB-Kabel aufgeladen.

Verbinden Sie nun das Lademodul mit einer USB-Buchse / USB-Netzteil.

Schließen Sie den LiPo Akku an das Ladekabel an. Achten Sie auf die richtige Polung und dem festen Sitz des Steckers. Der Stecker weißt eine Führung auf, die LED im USB-Stecker leuchtet rot.

Dieser Prozess kann 60-80 Minuten dauern. Wenn der Akku vollgeladen ist, erlischt die LED-Lampe.

Verwenden Sie bitte nur den original Akku, andere Akkus können eine andere Polung aufweisen! Wir empfehlen unser USB-Stecknetzteil (FCHD43).

Montage Kufe und Propeller Schutz

Es sind nur noch wenige Schritte notwendig um mit dem ersten Flug zu starten.

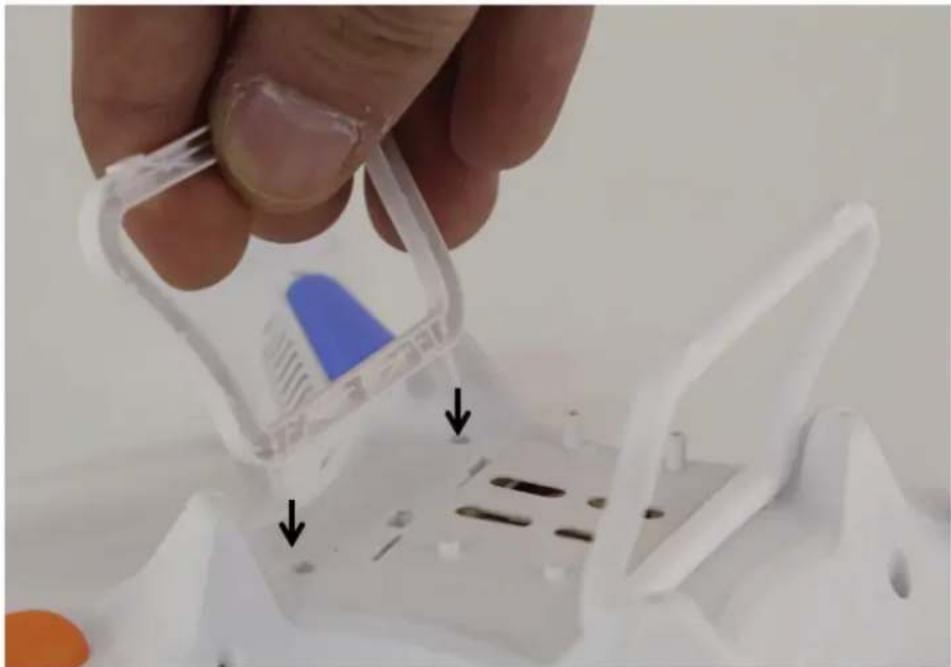

Stecken Sie die beiden Kufen in die dafür vorgesehenen Aufnahmen auf der Unterseite des zoopa Q 420.

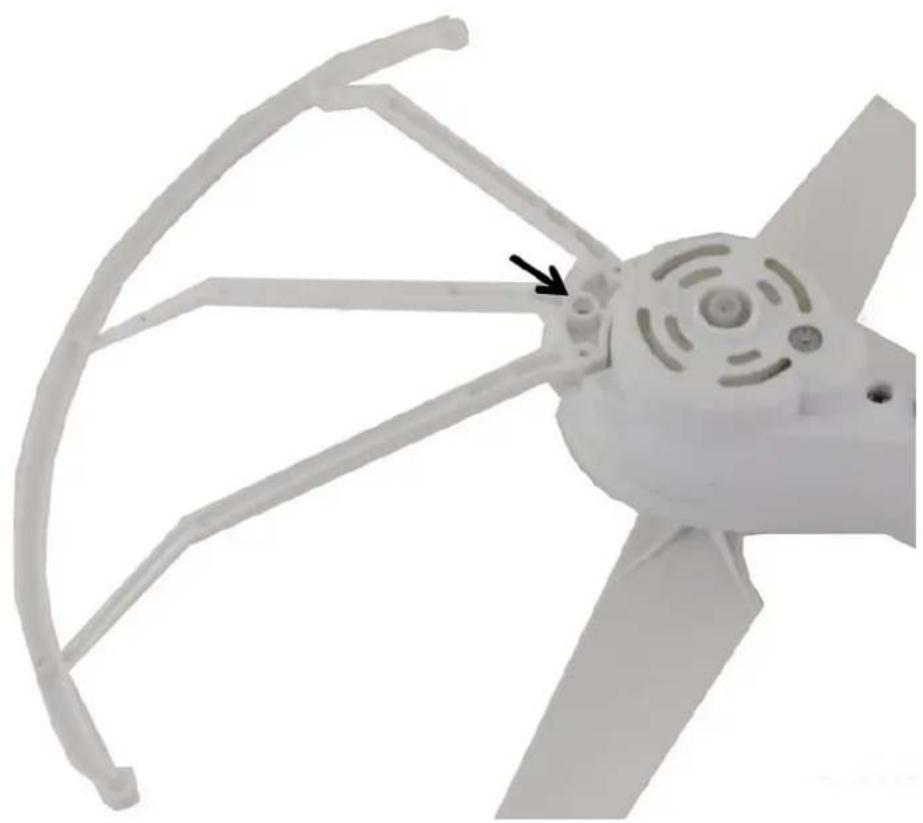

Für die Montage des Propellerschutzes gehen Sie wie folgt vor:

-Drehen Sie die Schraube an der Unterseite des jeweiligen Armes heraus

-Stecken Sie den Propeller Schutz auf

-Drehen Sie die Schraube durch die Führung des Propellerschutzes in den Arm wieder ein

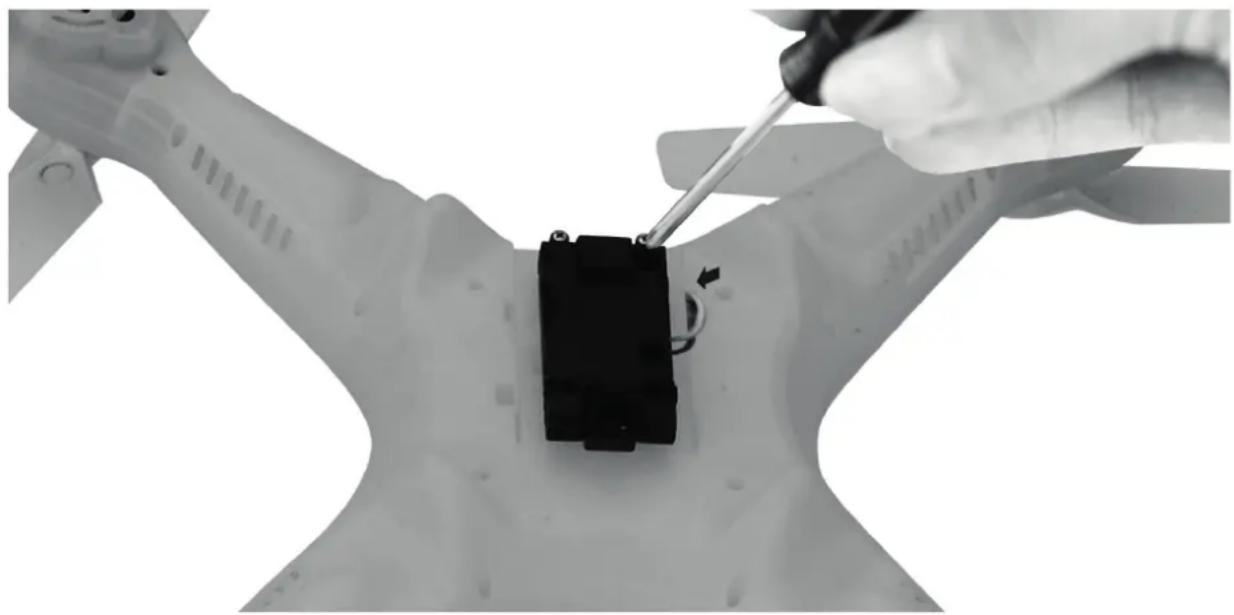

Einlegen und Verbinden des Akkus

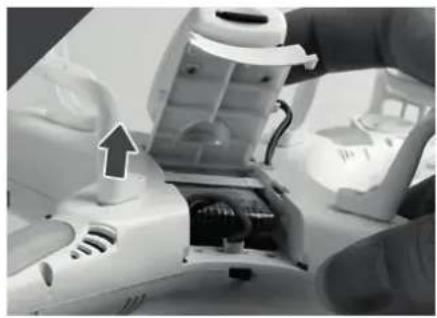

Wenn der Akku des Modells vollgeladen ist, legen Sie diesen in das Akkufach unterhalb des zoopa Q Modells ein.

Achten Sie beim Anschluss des Akkus an das Flugmodell auf die richtige Polung!

Verschließen Sie danach das Akkufach wieder. Bewegen Sie nun den Gashebel (links) der

Fernbedienung im ausgeschalteten Zustand bis Anschlag unten.

Schalten Sie nun zuerst das Modell ein und danach die Fernsteuerung. Bewegen Sie den Gashebel (links) bis Anschlag nach oben und dann wieder nach unten.

Ausschalten: erst das Flugmodell danach die Fernsteuerung ausschalten.

Zwischen den rückwertigen Auslegern befindet sich der An-/Ausschalter des Modells.

Aus der Verpackung heraus sind Fernsteuerung und Flugmodell bereits miteinander gebunden.

Dieses bedeutet das Fernsteuerung und das Modell bereits flugbereit sind.

Binden des Modells mit der Fernbedienung

Im Servicefall muß ggf. die Bindung erneut hergestellt werden.

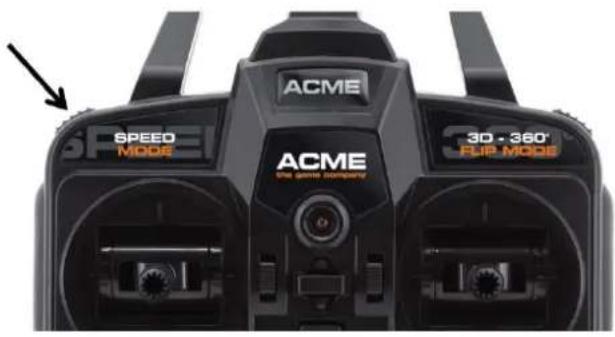

Schalten Sie im Vorfeld das Flugmodell (der Akku ist angeschlossen) ein. Nun halten Sie den oberen linken Taster beim Einschalten der Fernsteuerung gedrückt.

ACME SPEED MODE ACME The game compaee 3D - 360' RUP MODE

Sobald die Fernsteuerung aktiv ist bewegen Sie den Gashebel (links) von Anschlag unten bis Anschlag oben und wieder zurück.

Die Bindung ist wieder hergestellt und das Modell ist flugbereit.

Anfänger- und Profimodus

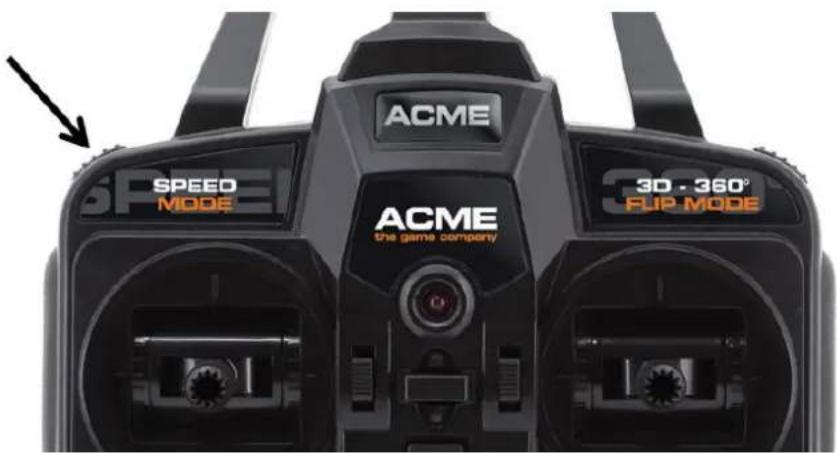

Sie können zwischen dem Anfänger- und Profimodus in drei Optionen umschalten. Im Anfängermodus fliegt der Quadrocopter mit verringertem Anstellwinkel. Hier können Sie langsam alle Funktionen austesten. In den drei zusätzlichen Modis, fliegt jeweils das Modell schneller und agiler. Dazu wird bei bereits eingeschalteter Fernsteuerung die obere linke Taste gedrückt.

ACME SPEED MODE ACME the game company 3D - 360° FUP MODE

Die Fernsteuerung bestätigt dieses durch eine Piep-Ton-Folge.

1 – Anfänger (60% Ausschläge / Motorleistung)
2 - Anfänger Plus (70% Ausschläge / Motorleistung)
3 – Fortgeschritten (80% Ausschläge / Motorleistung)
4 – Profi (100% Ausschläge / Motorleistung)

Erste Versuche und Flughinweise

Bevor Sie Ihre ersten Flugversuche machen achten Sie darauf, dass sich keine weiteren Personen oder Tiere im unmittelbaren Umkreis befinden.

Halten Sie sich eine Fläche von 3x3 Metern frei!

Stellen Sie den zoopa Q420 cruiser auf eine ebene Fläche

Die orangefarbenen Rotorblätter stellen die Frontseite des Modells da. Die schwarzen Rotorblätter markieren das Heck des Quadrokopters. Die unterschiedlichen Rotorfarben dienen der einfacheren Orientierung während des Flugs.

Geben Sie zunächst nur sehr wenig Gas, um die Funktion der Rotoren zu testen.

Steigen / Sinken

Bewegen Sie den Gashebel (links) nach oben, um das Modell steigen und ab um das Modell sinken zu lassen

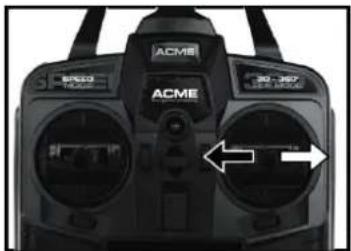

Bewegen Sie den Controllstick (rechts) nach links oder rechts, um das Modell nach links oder rechts schwenken zu lassen

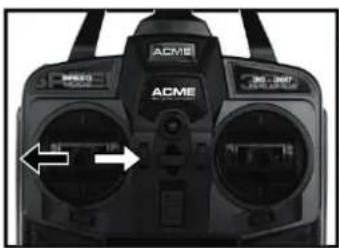

Bewegen Sie den linken Hebel nach links oder rechts, um das Modell um die eigene Achse zu drehen

Vorwärts / Rückwärts

Bewegen Sie den Controllstick (rechts)

nach oben oder unten, um nach Vorne oder Hinten zu fliegen

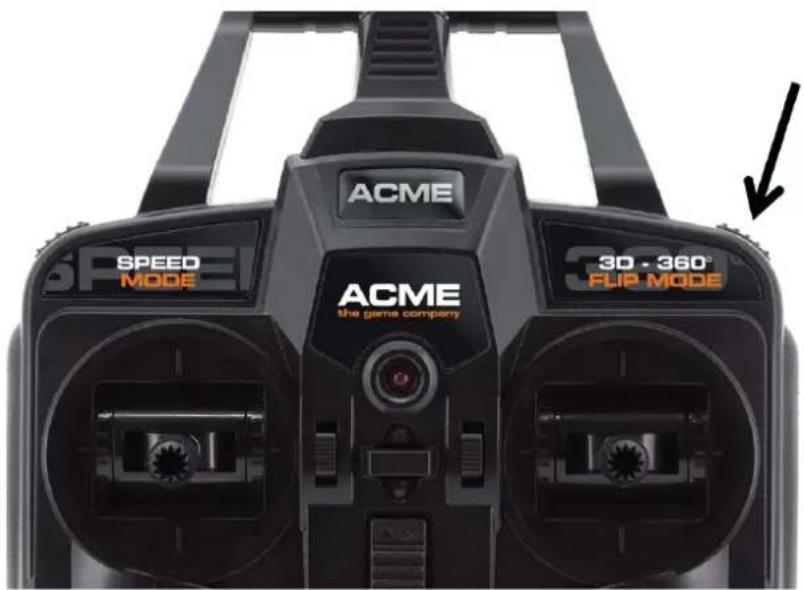

Das Modell bietet eine Flip-(Salto) Funktionen.

Drücken Sie dazu den Taster rechts oben an der Fernsteuerung.

ACME 3D - 360° SPEED MODE ACME the game company 3D - 360° FUP MODE

Achten Sie darauf das genügen Platz für diese Option haben - Flughöhe mindestens 2 Meter.

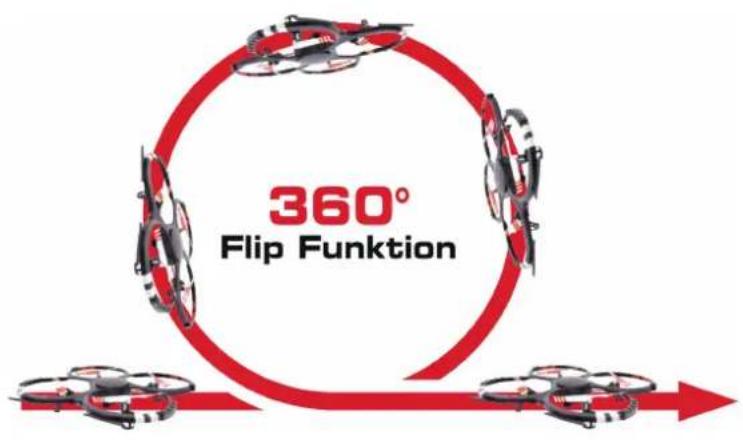

360° Flip Funktion

Kamera Funktion

Video- und Foto Aufnahme

1. Legen Sie die Speicherkarte (max. 8GB) in den micro SD- Slot ein. Stellen Sie sicher, dass diese richtig einrastet.
2. Betätigen Sie die Kamera- Taste (Foto oder Video) auf der Fernsteuerung. Danach erfolgt die Aufnahme. Im Videomodus müssen Sie zusätzlich durch ein weiteres Drücken, die Aufnahme beenden.
3. Schalten Sie den Quadrocopter aus. Entnehmen Sie die Speicherkarte und legen Sie diese in den USB-Card Reader ein. Öffnen Sie den Wechseldatenträger, der vom Computer erkannt wird. Bevor Sie die Aufnahmen abspielen, sollten Sie diese auf die Festplatte Ihres Computers kopieren. Zur Wiedergabe empfehlen wir die Software VLC-Player. Diese finden Sie im Internet.

Für eine lange Lebensdauer des enthaltenen Akkus befolgen Sie bitte nachstehende Punkte:

• das Flugmodell nie eingeschaltet lagern, beim Nichtgebrauch immer ausschalten
• das Modell nur mit geladenem Akku lagern (min. zu 85%)
• die Verbindung vom Akku zum Flugmodell trennen
• Lagerung nur bei Zimmertemperatur
• den Akku regelmäßig alle 3 Monate nachladen, wenn das Flugmodell nicht genutzt wird

Wenn diese Punkte nicht beachtet werden, kann der LiPo-Akku beschädigt bzw. zerstört werden. Dieses ist grundsätzlich bei LiPo-Akkus physikalisch bedingt.

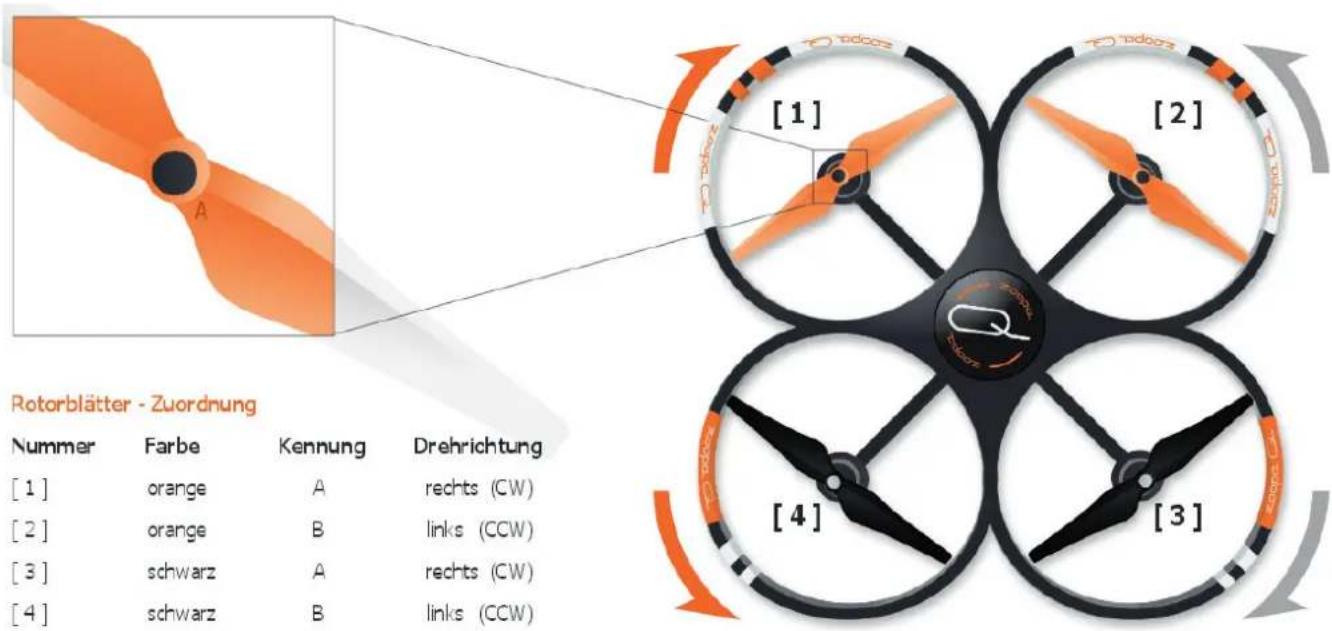

Propeller wechseln

Ein Wechsel des Propellers ist mit wenigen Schritten getan.

Ziehen Sie dazu die Kappe die in der Mitte des Propellers steckt ab, drehen Sie danach die Schraube mit dem beiliegenden Schraubendreher heraus. Ziehen Sie danach den Propeller von der Achse. Achten Sie beim Aufstecken des neuen Propellers, darauf das Sie den richtigen Propeller (Ausrichtung) verwenden.

Um ein optimales Flugverhalten zu gewährleisten, achten Sie bitte auf die ordnungsgemäße Anordnung und Drehrichtung der Rotorblätter. Die Position der Rotorkennung (Aufdruck/Prägung Buchstabe A oder B) kann variieren. Sie kann sich auf der Ober- oder Unterseite befinden.

Rotorblätter - Zuordnung Nummer Farbe Kennung Drehrichtung [1] orange A rechts (CW) [2] orange B links (CCW) [3] schwarz A rechts (CW) [4] schwarz B links (CCW)

Fehlersuche und Lösungen

Fehler	Ursache	Lösung
Das Modell reagiert nicht auf Steuerbefehle	Batterien der Fernbedienung nicht korrekt eingelegt.	Batterien überprüfen
	Batterien sind leer	Batterien ersetzen
	Modellakku leer	Laden Sie den Akku auf
Das Modell macht merkwürdige Geräusche	Propeller /Getriebe beschädigt	Überprüfen Sie die Propeller/Getriebe. Ggf. tauschen Sie diese aus
Die Fernsteuerung hat keine Verbindung zum Modell	Akku schwach	Akku laden
	Batterien in der Fernsteuerung sind leer	Batterien der Fern-bedienung austauschen
	Akku defekt	Ggf. muß der Akku ersetzt werden
	Das Modell ist außer Reichweite
Das Modell hebt nicht ab	Es wurde ein oder mehrere Propeller falsch montiert	Prüfen Sie die Luftströmung der Propeller und setzen Sie diese richtig ein
Das Modell fliegt nicht mehr ausreichend	Ein Motor hat nicht mehr die volle LeistungDie Propeller wurden vertauscht	Überprüfen Sie alle Motoren auf Funktion. Ggf. tauschen Sie diese ausMontieren Sie die Propeller wieder in richtigen Reihenfolge

Bei weiteren Problemen können Sie uns jederzeit kontaktieren! Unsere Kontaktdaten finden Sie auf der nächsten Seite unter "Service & Support".

Propeller Abdeckung Propeller Motor Getriebe Welle Motor Halter Propeller Schutz Getriebe Gehäuse Oberseite Gehäuse Unterseite RC Platine ESC / Empfänger LIPo Akku Ukkufachabdeckung Kamera Kufe LED LED Abdeckung

Ersatz- und Zubehörteile

Artikelnummer	Kurzbezeichnung
ZQ0420-A zoopa	Q 420 cruiser Gehäuse
ZQ0420-B zoopa	Q 420 cruiser LiPo Akku 3,7V 600mAh
ZQ0420-C zoopa	Q 420 cruiser Propeller Set
ZQ0420-D zoopa	Q 420 cruiser Propeller Schutz
ZQ0420-E zoopa	Q 420 cruiser USB-Ladekabel
FC2470 FlyCam	One nano Kamera 720p
FCHD43	USB Stecknetzteil

Gewährleistung und Garantie

Dem Verbraucher wird unbeschadet seiner Mängelansprüche gegenüber dem Verkäufer eine Gewährleistung zu den nachstehenden Bedingungen eingeräumt:

» Neugeräte und deren Komponenten, die aufgrund von Fabrikations- und/oder Materialfehlern innerhalb von 24 Monate ab Kauf einen Defekt aufweisen, werden von ACME the game company nach eigener Wahl gegen ein dem Stand der Technik entsprechendes Gerät kostenlos ausgetauscht oder repariert. Für Verschleißteile (z. B.: Akkus, Motoren usw.) gilt diese Haltbarkeitsgarantie für 3 Monate ab Kauf.
» Diese Gewährleistung gilt nicht, soweit der Defekt der Geräte auf unsachgemäßer Behandlung und/oder Nichtbeachtung der Anleitung beruht.
» Diese Gewährleistung erstreckt sich nicht auf vom Kunden selbsterbrachte Leistungen.
» Gewährleistungsansprüche sind sofort nach Kenntnis des Garantiefalles geltend zu machen.
» Ersetzte Geräte bzw. deren Komponenten, die im Rahmen des Austauschs an ACME the game company zurückgeliefert werden, gehen in das Eigentum von ACME the game company über.
» Durch eine erbrachte Gewährleistung verlängert sich der Gewährleistung-Zeitraum nicht.
» Soweit kein Gewährleistungsfall vorliegt, behält sich ACME the game company vor, dem Kunden den Austausch, die Reparatur oder die Versandkosten in Rechnung zu stellen. Der Kunde wird hierüber vorab informiert.

Schäden durch mechanische Einwirkungen oder Umbauten sind von der Gewährleistung ausgeschlossen.
