| Type de produit | Commutateur multiple avec modem K-LAN intégré |
| Marque | Kathrein |
| Modèle | EXI 3508 |
| Référence | 20510060 |
| Nombre de raccordements d'abonnés | 8 |
| Entrées | 1 terrestre (87,5-862 MHz), 4 FI Satellite (950-2150 MHz) |
| Plages de fréquence (abonnés) | 2-68 MHz / 87,5-862 MHz / 950-2150 MHz |
| Atténuations de raccordement (terr./sat) | - / de 15 à 17 dB (terr.) ; 5 à 0 dB (sat.) |
| Découplage horiz./vert. | 25 dB |
| Découplage abonnés | 28/40 dB (terr.) ; 25 dB (sat.) |
| Niveau max. de sortie (sat.) | 110 dBµV |
| Commande entrée vert./horiz. | 12-14,5 V / 16-19 V |
| Commande bande basse/haute | 0 / 22 kHz |
| Consommation par abonné | 20 mA |
| Tension nominale d'entrée | 230 V (50-60 Hz) |
| Plage de tension d'entrée admissible | 207-253 V |
| Puissance nominale d'entrée (à 0/150/800 mA) | 1 / 4 / 10 W |
| Tension secondaire | 18 V |
| Courant de téléalimentation total | 500 mA |
| Modem intégré : plage de fréquence IP | 2-68 MHz (IEEE 1901) |
| Modem intégré : débit brut | Jusqu'à 500 Mbits |
| Modem intégré : consommation max. | 4,2 W en service, 1,0 W en veille |
| Dimensions (l x h x p) | 295 x 148 x 42,5 mm |
| Poids | Environ 0,7 kg |
| Température ambiante admissible | -20°C à +55°C |
| Classe de protection | II (double isolation) / IP 30 |
| Raccordements | Connecteurs F 75 Ω, RJ45 pour modem |
| Montage | Intérieur, mural (vis à bois Ø max. 4 mm) |
| Nettoyage | Ne pas utiliser de liquides ; dépoussiérer avec un chiffon sec |
| Sécurité | Débrancher avant intervention ; ne pas ouvrir ; respecter distances de ventilation (5 cm) |
| Accessoires inclus / recommandés | Passe-haut intégré ; nécessite EXI 30 ou EXI 01 pour modem distant |
| Réparabilité | Pièces détachées non listées ; contacter SAV Kathrein |
FOIRE AUX QUESTIONS - EXI 3508 KATHREIN
Questions des utilisateurs sur EXI 3508 KATHREIN
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Interrupteur au format PDF gratuitement ! Retrouvez votre notice EXI 3508 - KATHREIN et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil EXI 3508 de la marque KATHREIN.
MODE D'EMPLOI EXI 3508 KATHREIN
Caractéristiques du commutateur multiple
■ Commutateur multiple avec modem intégré, possibilité de mise en cascade, pour la distribution de quatre niveaux Sat et signaux terrestres sur huit récepteurs au plus - Création d'un réseau local via l'installation de distribution terrestre existante du commutateur multiple. Les données IP sont disponibles à chaque sortie des abonnés. Cela réduit les frais d'installation : aucun nouveau câblage n'est requis ■ Répartiteur intégré à sélection stricte pour les données IP Grâce au système de distribution optimisé du EXI 3508, des distances de plus de 700 m pour la plage de fréquence IP sont possibles ■ Amplificateur intégré pour des atténuations de raccordement réduites dans la plage satellite ■ Préaccentuation intégrée pour compensation de l'atténuation de câble ■ Possibilité de réception de signaux terrestres même lorsque le récepteur satellite est désactivé ■ Possibilité de téléalimentation via l'entrée horizontal low. Toutes les autres entrées sont sans tension (donc compatibilité avec UAS 585) ■ Pour montage en intérieur CE A

Accessoires
■ EXI 30 (BN 21110024) : prise téléalimentable via le raccordement Sat avec sélection optimale pour les données et les signaux HF. Modem simple EXI 01 (BN 20510061) : Pour la reconversion des données IP sur les prises des abonnées (p. ex. pour raccorder un récepteur Sat sur une prise Ethernet). ■ Logiciel EXI 700 : Affiche les modems visibles d'un réseau (téléchargement via : www.kathrein.de) ■ Passe-haut EXI 90 (BN 20510062) : Si d'autres commutateurs multiples (qui ne sont pas de la gamme EXI) sont cascadés et si le EXI 01 est exécuté sur ce commutateur multiple, le passe-haut doit être vissé sur l'entrée terrestre du commutateur multiple. De cette manière, les commutateurs multiples suivants sont isolés dans la cascade, et les insolations et rayonnements de la plage de fréquence IP de et vers l'antenne terrestre sont bloqués. Dans le EXI 3508, le passe-haut est déjà intégré.
Caractéristiques du modem intégré
■ Modem pour IP Kathrein via système Coax « K-LAN » (sur la base de la norme IEEE 1901) Idéal pour la connexion réseau des récepteurs, téléviseurs et lecteurs blue-ray. Il est également possible de raccorder facilement d'autres appareils compatibles réseau à l'aide d'un routeur (p. ex. Fritzbox) - Débit brut > 500 Mbits, autorise la présence de plusieurs flux HD en cas de transmission simultanée entre ordinateurs. QoS *) permet de prioriser les services concernés. ■ Insensibilité aux brouillages grâce à un fort facteur de blindage
■ Encryptage 128 bits. Connexion réseau privée sécurisée par touche, pas de logiciel requis - Les prises déjà existantes qui prennent en charge la plage de fréquence 5-68 MHz peuvent encore être utilisées. Sinon, il est recommandé d'utiliser une prise spécialement conçue pour le réseau K-LAN EXI 30. **) ■ Mode Eco Power : Le modem passe automatiquement en veille et est réactivé par le réseau. Consommation : 1,0 Watt en veille/4,2 Watt en service
*) Qualité de Service ** Il est également possible d'utiliser les prises ESD 84 et ESD 32
Consignes de montage et de sécurité

- Les appareils décrits sont exclusivement destinés à l'installation de systèmes de réception satellite.
- Tout autre usage, de même que le non-respect des présentes consignes, entraînera l'annulation de la garantie.
- Les appareils ne doivent être montés que dans des environnements intérieurs secs. Ne pas l'installer sur ou à proximité de matériaux facilement inflammables.
- Les appareils doivent être munis d'une ligne équipotentielle (Cu, au moins 4 mm²).
- Observer les consignes de sécurité des normes EN 60728-11 et EN 60065.
- Dispositifs de fixation : vis à bois, max. ∅ : 4 mm (non fournie)
- Connecteurs : connecteurs HF 75 Ω (série F) selon EN 61169-24.
- Les connexions HF inutilisées doivent être chargées par des résistances de 75 Ω (par ex. EMK 03).
Appareil sous tension
- Ne pas ouvrir ou manipuler l'appareil !
- Systématiquement débrancher la fiche d'alimentation de la prise avant d'intervenir sur l'installation !
- L'appareil est prévu uniquement pour le montage mural ! Ne pas monter ni utiliser l'appareil en position couchée ou posée à l'envers.
- L'évacuation de la chaleur de l'appareil suppose une circulation suffisante de l'air. Risque de surchauffe ! Écart d'au moins 5 cm de tous côtés ! • Température ambiante admissible : -20 à +55°C

Attention :
- Ne poser aucun objet contenant du liquide sur le bloc d'alimentation.
- Préserver l'appareil électrique des gouttes ou des projections d'eau.
- La fiche d'alimentation doit rester facilement accessible.
- Ne débrancher l'appareil du secteur qu'en tirant sur la fiche secteur.

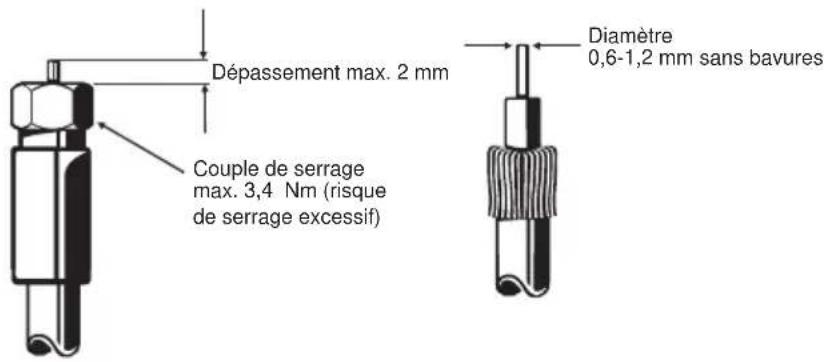

- Si le diamètre du conducteur interne est supérieur à 1,2 mm ou en présence d'ébarbures, les connecteurs femelles de l'appareil sont susceptibles d'être endommagés.

Mise en service du modem
Le modem intégré dans le commutateur multiple EXI 3508 et le modem EXI 01 Karthrein sont protégés départ usine par une clé réseau. Pour une mise en service simple d'un deuxième modem, celui-ci doit être raccordé à la prise par un câble coaxial. Les appareils réseau à raccorder, p. ex. le routeur et le récepteur sont branchés sur la prise RJ 45 prévue à l'aide du câble Ethernet fourni. Les LEDs « Power » et « Coax/Link » sont allumées. La connexion données est établie. Il est possible de raccorder jusqu'à 64 modem.
Protection supplémentaire :
Dans un système de distribution coaxial, tous les modems Kathrein raccordés sont visibles. Pour construire un réseau privé avec vos modems, procédez comme suit :
- Appuyez environ 12 secondes sur le bouton « Pairing » (pairage). Les deux LED s'éteignent brièvement. La clé réseau est supprimée. La LED « Power » s'allume, « Coax/Link » reste éteinte. Exécutez cette étape sur tous les appareils que vous voulez intégrer à un réseau privé!
- Appuyez brièvement (environ 1 seconde) sur le bouton « Pairing » (pairage) d'un des modems. La LED « Power » clignote. Appuyez ensuite brièvement sur le bouton « Pairing » (pairage) du modem suivant. Les deux modems s à raccorder au réseau privé. Le pairage peut être lancé à partir de chaque modem du réseau privé.
Réinitialiser :
Le bouton « Reset » permet de réinitialiser le modem sur ses paramètres d'usine. Sachant que la clé réseau d'origine est également restaurée, le modem redevient visible et ne fait plus partie du réseau privé.
Le modem passe automatiquement en mode veille après quelques minutes sans transfert de données. La LED « Power » clignote lentement (rouge - vert).

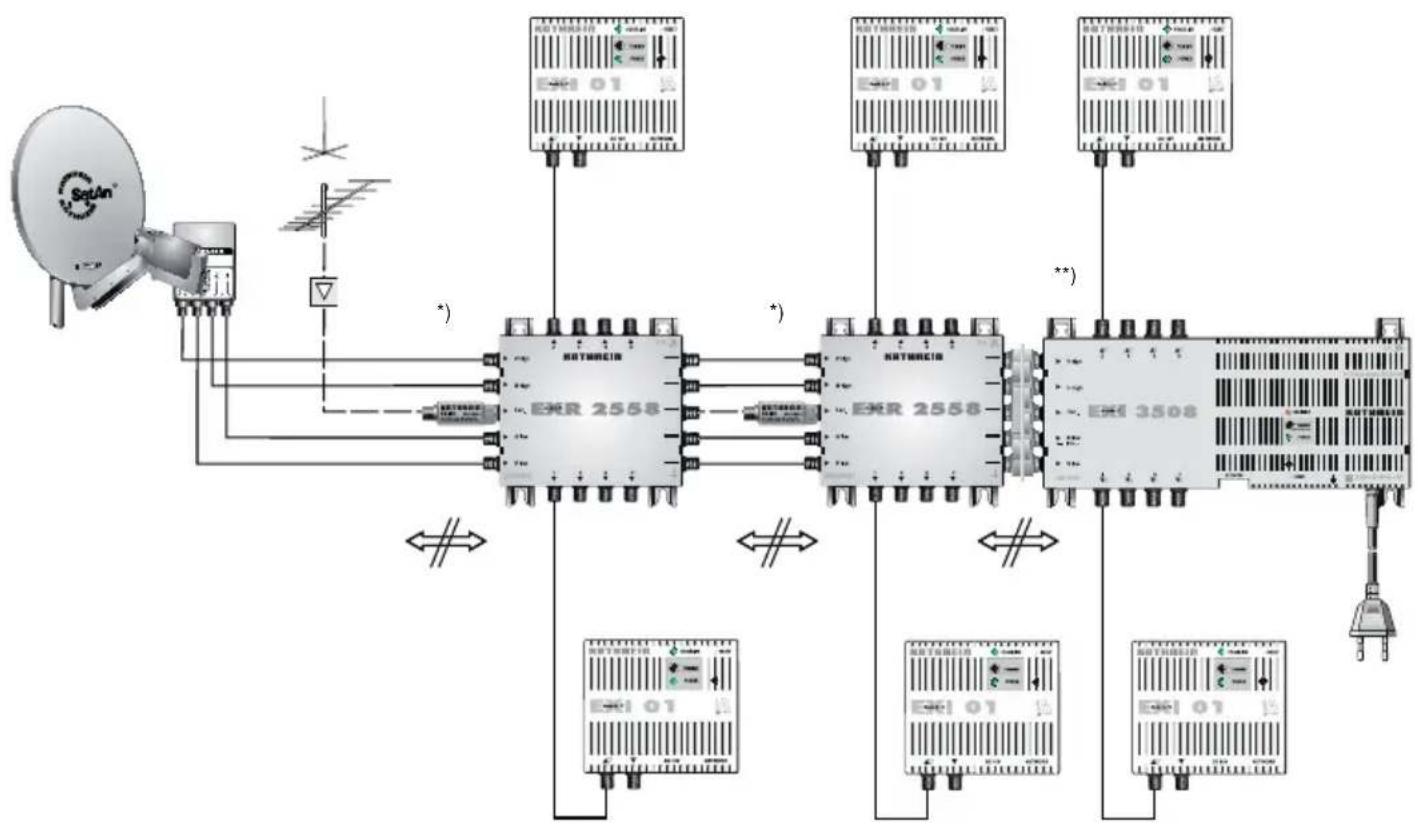

Informations sur le système de distribution coaxial
Le commutateur multiple (avec modem intégré) EXI 3508 est utilisé de préférence en combinaison avec le modem simple EXI 01. Le système de distribution terrestre de ce commutateur multiple est spécialement adapté et offre ainsi à l'installation une grande portée (> 700 m pour la plage de données). Un passe-haut intégré vers l'entrée terrestre bloque toute émission involontaire des données réseau via une antenne raccordée.
Pour obtenir une performance optimale, l'ensemble de la distribution (également pour les prises utilisées) doit prendre en charge la plage de fréquence comprise entre 5 et 68 MHz.
Vue d'ensemble des LED
| LED ... Etat modem | ||
| LED « Power » Lumière verte continue en marche | ||
| Lumière rouge continue Veille | ||
| Arrêt Pas d'alimentation | ||
| LED « Coax/Link » | Lumière verte continue Connexion établie dans le réseau coaxial (connexion optimale) | |
| Lumière orange continue Connexion encore bonne | ||
| Lumière rouge continue Connexion mauvaise - Débit de données réduit | ||
| Arrêt Atténuations trop haute (> 90 dB), interruption ou pas de clé réseau adaptée | ||
| Prise Ethernet | ||
| LED gauche Lumière orange clignotante Activité Ethernet | ||
| LED de droite Lumière verte continue Connexion Gbit | ||
| Arrêt pour une connexion ≤ 100 Mbits | ||
Vue d'ensemble des boutons
| Le bouton ... Déclenche la fonction suivante ... | ||
| Pairing (pairage) | Pression brève (1-3 secondes) Un autre | modem est connecté |
| Pression longue (env. 12 secondes) Le | modem est préparé pour être raccordé à un réseau privé.La clé réseau est supprimée | |
| Reset(rénitialisation) | Pression brève (1-3 secondes) Restauration des réglage usine. La clé réseau d'origine est créée | |
Exemples d'installations (représentation symbolique)
*) La déconnexion de la plage de fréquence IP de et vers l'antenne terrestre ou d'autres commutateurs multiples s'effectue via le passe-haut vissé EXI 90 **) La déconnexion de la plage de fréquence IP de et vers l'antenne terrestre ou d'autres commutateurs multiples s'effectue via le passe-haut intégré EXI 3508
Causes de défauts possibles et remèdes
| Problèmes Cause possible Remède | ||
| La LED « Coax/Link » ne s'allume pas | Pas de connexion coaxial | Vérifi er que le câble coaxialn'est pas court-circuit |
| La LED « Coax/Link » ne s'allume pas | L'atténuation entre les modem est trop haute | Vérifi er que la connexion sélectionnée de la prise HF couvre la plage de fréquence 5-68 MHz |
| La LED « Coax/Link » ne s'allume pas | Pas de pairage | Le modem n'a pas encore de clé réseau valide. Exécuter les étapes lors de la mise en service |
Données techniques
| Type | EXI | 3508 | |
| Commutateurs multiples | |||
| Référence | 20510060 | ||
| Raccordements d'abonnés | 8 | ||
| Entrées | 1 x terr. | 4 x FI Sat | |
| Plages de fréquence (entrées) | MHz | 87,5-862 | 950-2150 |
| Plages de fréquence (abonnés) | MHz | 2-68/87,5-862 | 950-2150 |
| Atténuations de raccordement1 | dB | -/15 → 17 | 5 → 0 |
| Découplage horiz./vert. | dB | - | 25 |
| Découplage abonnés | dB | 28/40 | 25 |
| Niveau max. de sortie2) | dBμV | - | 110 |
| Commande entrée vert./horiz. | V | 12-14,5/16-19 | |
| Commande bande basse/haute | kHz | 0/22 | |
| Consommation/abonné | mA 20 | ||
| Tension nominale d'entrée | V | 230 (50-60 Hz) | |
| Plage de tension d'entrée admissible | V | 207-253 | |
| Puissance nominale d'entrée avec une charge de 0/150/800 mA3) | W | 1/4/10 | |
| Tension secondaire4) | V | 18 | |
| Courant de téléalimentation total4) | mA | 500 | |
| Courant max. admissible de téléalimentation par ligne principale | mA | - | |
| Classe/degré de protection | II (double isolation)/IP 30 | ||
| Température ambiante admissible | °C | -20 à +55 | |
| Raccordements | Connecteurs F | ||
| Dimensions (l x h x p) | mm | 295 x 148 x 42,5 | |
| Unité d'emballage/Poids | u./kg | 1 (10)/env. 0,7 | |
Modem intégré
| Plage de fréquence IP (IEEE 1901) MHz 2-68 | 5) | |
| Débit de données brutes Mbits 500 | ||
| Consommation maxi du modem mA 200 | ||
| Puissance absorbée pour un débit de données maxi | W Env | 4,2 |
| Puissance absorbée en veille W Env. 1,0 | ||
| Raccordements RJ45 | ||
| Normes prises en charge IEEE1901 |
1) Atténuation en fonction de la fréquence
2) Selon EN 60728-3, 35 dB IMA
3) Modem en mode veille
4) Par entrée horizontale basse
5) Dont réellement utilisé : 8-68 MHz
Dimensions

Les appareils électroniques ne font pas partie des déchets domestiques et doivent à ce titre, conformément au règlement 2002/96/CEE DU PARLEMENT EUROPEEN ET DU CONSEIL du 27 janvier 2003 portant sur les déchets d'équipements électriques et électroniques, être éliminés comme il se doit. Veuillez remettre cet appareil, lorsqu'il sera hors d'usage, à un point de collecte officiel spécialement prévu à cet effet.
