| Produkttyp | Multischalter mit integriertem K-LAN-Modem |
| Marke | Kathrein |
| Modell | EXI 3508 |
| Referenz | 20510060 |
| Anzahl der Teilnehmeranschlüsse | 8 |
| Eingänge | 1 terrestrisch (87,5-862 MHz), 4 ZF-Satellit (950-2150 MHz) |
| Frequenzbereiche (Teilnehmer) | 2-68 MHz / 87,5-862 MHz / 950-2150 MHz |
| Anschlussdämpfungen (terr./sat) | - / 15 bis 17 dB (terr.); 5 bis 0 dB (sat.) |
| Entkopplung horiz./vert. | 25 dB |
| Teilnehmerentkopplung | 28/40 dB (terr.); 25 dB (sat.) |
| Max. Ausgangspegel (sat.) | 110 dBµV |
| Steuerung Eingang vert./horiz. | 12-14,5 V / 16-19 V |
| Steuerung Band niedrig/hoch | 0 / 22 kHz |
| Stromverbrauch pro Teilnehmer | 20 mA |
| Nennspannung Eingang | 230 V (50-60 Hz) |
| Zulässiger Eingangsspannungsbereich | 207-253 V |
| Nennleistung Aufnahme (bei 0/150/800 mA) | 1 / 4 / 10 W |
| Sekundärspannung | 18 V |
| Gesamter Fernspeisestrom | 500 mA |
| Integriertes Modem: IP-Frequenzbereich | 2-68 MHz (IEEE 1901) |
| Integriertes Modem: Bruttodatenrate | Bis zu 500 Mbit/s |
| Integriertes Modem: max. Leistungsaufnahme | 4,2 W in Betrieb, 1,0 W im Standby |
| Abmessungen (B x H x T) | 295 x 148 x 42,5 mm |
| Gewicht | Ca. 0,7 kg |
| Zulässige Umgebungstemperatur | -20°C bis +55°C |
| Schutzklasse | II (doppelte Isolierung) / IP 30 |
| Anschlüsse | F-Stecker 75 Ω, RJ45 für Modem |
| Montage | Innenraum, Wandmontage (Holzschrauben Ø max. 4 mm) |
| Reinigung | Keine Flüssigkeiten verwenden; mit trockenem Tuch entstauben |
| Sicherheit | Vor Eingriffen Netzstecker ziehen; nicht öffnen; Lüftungsabstände (5 cm) einhalten |
| Mitgeliefertes/empfohlenes Zubehör | Integrierter Hochpass; erfordert EXI 30 oder EXI 01 für entferntes Modem |
| Reparierbarkeit | Ersatzteile nicht aufgeführt; wenden Sie sich an den Kathrein-Service |
Häufig gestellte Fragen - EXI 3508 KATHREIN
Benutzerfragen zu EXI 3508 KATHREIN
0 Frage zu diesem Gerät. Beantworten Sie die, die Sie kennen, oder stellen Sie Ihre eigene.
Eine neue Frage zu diesem Gerät stellen
Laden Sie die Anleitung für Ihr Schalter kostenlos im PDF-Format! Finden Sie Ihr Handbuch EXI 3508 - KATHREIN und nehmen Sie Ihr elektronisches Gerät wieder in die Hand. Auf dieser Seite sind alle Dokumente veröffentlicht, die für die Verwendung Ihres Geräts notwendig sind. EXI 3508 von der Marke KATHREIN.

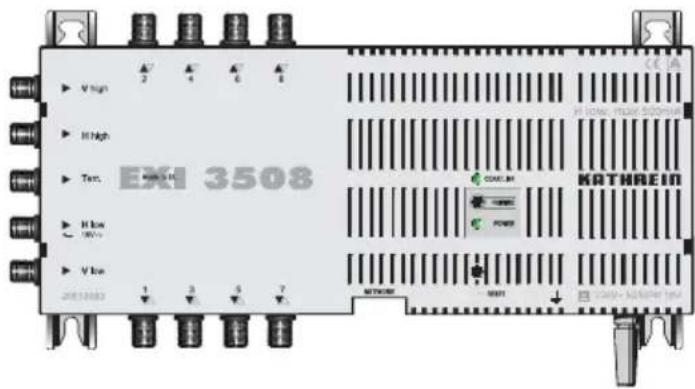

BEDIENUNGSANLEITUNG EXI 3508 KATHREIN
Merkmale Multischalter
■ Kaskadierfähiger Multischalter mit integriertem Modem zur Verteilung von vier Sat-Ebenen und terrestrischer Signale auf bis zu acht Receiver
Erstellung eines Heimnetzwerks über die vorhandene terrestrische Verteilung des Multischalters. Die IP-Daten stehen an jedem Teilnehmerausgang zur Verfügung. Dadurch reduziert sich der Installationsaufwand - es müssen keine neuen Netzwerkkabel verlegt werden
■ Integrierte, hochselektive Frequenzweiche für die IP-Daten
■ Durch das optimierte Verteilsystem der EXI 3508 sind Entfernungen von >700 m für den IP-Frequenzbereich möglich
■ Integrierter Verstärker für geringe Anschlussdämpfungen im Sat-Bereich
■ Integrierte Preemphasis zum Entzerren der Kabeldämpfung
■ Empfangsmöglichkeit des terrestrischen Bereiches auch bei ausgeschaltetem Sat-Receiver
■ Fernspeisemöglichkeit über den Eingang horizontal low. Alle anderen Eingänge sind spannungsfrei (dadurch auch Betrieb mit UAS 585 möglich)
■ Für die Innenmontage
CE!A
Merkmale integriertes Modem
Modem für das Kathrein-IP über Koax-System „K-LAN“ (auf Basis des Standards IEEE 1901)
Ideal für die Netzwerkanbindung von Receivern, TV-Geräten und Blu-ray-Playern. Aber auch ein PC und andere netzwerkfähige Geräte können komfortabel mit einem Router (z. B. Fritzbox) verbunden werden
500-Mbit-Datendurchsatz (Brutto) ermöglichen mehrere HD-Streams bei gleichzeitiger Datenübertragung zwischen PC's. Dank QoS *) werden entsprechende Dienste priorisiert.
■ Störsicher durch hohes Schirmungsmaß
■ 128-Bit-AES-Verschlüsselung. Sichere, private Netzwerkverbindung durch Tastendruck - keine Software notwendig

Zubehör
■ EXI 30 (BN 21110024): Über den SAT-Anschluss fernspeisbare Steckdose mit optimaler Selektion für Daten und HF-Signale
■ Einzelmodem EXI 01 (BN 20510061): Zur Rückwandlung der IP-Daten an den Teilnehmersteckdosen (z. B. zum Anschluss eines Sat-Receivers mit Ethernet-Buchse).
■ Software EXI 700: Zeigt die sichtbaren Modems eines Netzwerks an (Download über: www.kathrein.de)
■ Hochpass EXI 90 (BN 20510062): Werden weitere Multischalter (nicht aus der EXI-Reihe) kaskadiert und wird das EXI 01 an einem dieser Multischalter betrieben, muss der Hochpass auf den terrestrischen Eingang des Multischalters geschraubt werden. Dadurch werden in der Kaskade nachfolgende Multischalter isoliert bzw. die Ein- und Abstrahlung des IP-Frequenzbereichs von und zur terrestrischen Antenne verhindert. Im EXI 3508 ist der Hochpass bereits integriert.
■ Bereits vorhandene Steckdosen, die den Frequenzbereich 5-68 MHz unterstützen, können weiter verwendet werden. Ansonsten empfii ehlt sich der Einsatz der speziell für K-LAN entwickelten Dose EXI 30. **)
■ Eco Power Mode: Das Modem schaltet automatisch auf Stand-by und wird durch das Netzwerk wieder „aufgeweckt“. Verbrauch: 1,0 Watt im Stand-by/4,2 Watt im Betrieb
*) Quality of Service
**) Es können alternativ auch die Steckdosen ESD 84 und ESD 32 verwendet werden
Montage- und Sicherheitshinweise

• Die beschriebenen Geräte dienen ausschließlich der Installation von Satelliten-Empfangsanlagen.
- Jegliche anderweitige Nutzung oder die Nichtbeachtung dieses Anwendungshinweises hat den Verlust der Gewährleistung bzw. Garantie zur Folge.
- Die Geräte dürfen nur in trockenen Innenräumen montiert werden. Nicht auf oder an leicht entzündlichen Materialien montieren.
• Die Geräte sind mit einer Potenzial-Ausgleichsleitung (Cu, mindestens 4 mm²) zu versehen.
• Die Sicherheitsbestimmungen der jeweils aktuellen Normen EN 60728-11 und EN 60065 sind zu beachten.
- Befestigungsmittel: Holzschrauben, max ∅: 4 mm (nicht im Lieferumfang)
- Verbindungsstecker: HF-Stecker 75 Ω (Serie F) nach EN 61169-24.
- Nicht benutzte HF-Anschlüsse sind mit 75-Ω-Widerständen (z. B. EMK 03) abzuschließen.

- Nicht öffnen oder am Gerät manipulieren!
- Bei Arbeiten an der Anlage immer Netzstecker aus der Steckdose ziehen!
- Das Gerät ist nur für die Wandmontage vorgesehen! Montieren und betreiben Sie das Gerät nicht liegend oder auf dem Kopf stehend.
- Für die Geräteentwärmung muss freie Luftzirkulation möglich sein. Überhitzungsgefahr! Nach allen Seiten mind. 5 cm Abstand!
• Zulässige Umgebungstemperatur: -20 bis +55°C
Achtung:
- Auf das Netzgerät dürfen keine mit Flüssigkeit gefüllten Gegenstände gestellt werden.
- Das Netzgerät darf nicht Tropf- oder Spritzwasser ausgesetzt sein.
- Der Netzstecker muss ohne Schwierigkeiten zugänglich und benutzbar sein.
- Das Gerät kann nur durch Ziehen des Netzsteckers vom Netz getrennt werden.

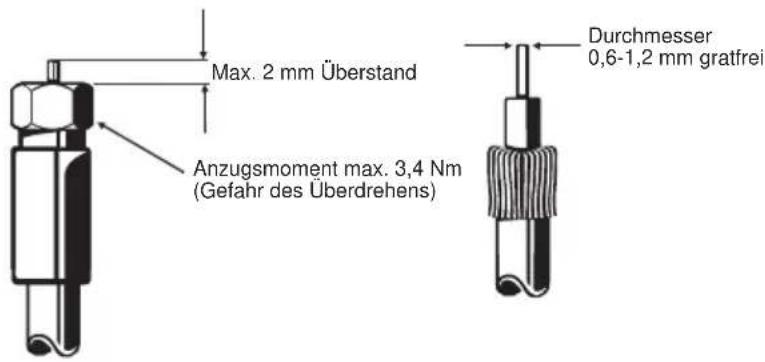

- Bei größerem Durchmesser des Kabel-Innenleiters als 1,2 mm bzw. Grat können die Gerätebuchsen zerstört werden.

Inbetriebnahme des Modems
Das integrierte Modem im Multischalter EXI 3508 sowie das Kathrein-Modem EXI 01 sind ab Werk mit einem Netzwerkschlüssel gesichert. Zur einfachen Inbetriebnahme zweier Modems müssen diese mit einem Koaxialkabel an der Buchse ▲ verbunden werden. Die zu verbindenden Netzwerkgeräte, z. B. Router und Receiver, werden mit dem beigelegten Ethernet-Kabel an der vorgesehenen RJ 45-Buchse angeschlossen. Die LEDs „Power“ und „Coax/Link“ leuchten. Die Datenverbindung ist hergestellt. Es können bis zu 64 Modems miteinander verbunden werden.
Zusätzliche Sicherheit:
In einem koaxialen Verteilsystem „sehen“ sich alle angeschlossenen Kathrein-Modems. Möchten Sie ein privates Netzwerk mit den Ihnen gehörenden Modems bilden, gehen Sie wie folgt vor:
-
Drücken Sie ca. 12 Sekunden auf den Taster „Pairing“. Beide LED erlöschen kurzzeitig. Der Netzwerkschlüssel ist gelöscht. Die LED „Power“ leuchtet „Coax/Link“ bleibt aus. Führen Sie diesen Schritt bei allen Ihren Geräten, die Sie zu einem privaten Netzwerk hinzufügen möchten, durch!
-
Drücken Sie nun bei einem Ihrer Modems kurz (ca. 1 Sekunde) auf den Taster „Pairing“. Die LED „Power“ fängt an zu blinken. Drücken Sie nun beim nächsten Modem kurz auf den Taster „Pairing“. Beide Modems handeln einen geheimen Netzwerkschlüssel aus und verbinden sich miteinander. Sie haben für das Drücken des zweiten Tasters ca. drei Minuten Zeit. Ist der Vorgang abgeschlossen, leuchten beide LED wieder konstant. Jedes weitere Modem kann auf die gleiche Weise zum privaten Netzwerk hinzugefügt werden. Das Pairing kann von jedem Modem Ihres privaten Netzwerks gestartet werden.
Zurücksetzen:
Mit dem Taster „Reset“ wird das Modem auf Werkseinstellung zurückgesetzt. Da hierbei auch der originale Werks-Netzwerkschlüssel gesetzt wird, wird das Modem wieder allgemein sichtbar und gehört nicht mehr zum privaten Netzwerk.
Stand-by:
Das Modem schaltet nach einigen Minuten ohne Datenverkehr automatisch in den Stand-by-Modus. Die LED „Power“ blinkt langsam (Rot - Grün).
Info zum Koaxialverteilsystem
Der Multischalter (mit integriertem Modem) EXI 3508 wird idealerweise in Kombination mit dem Einzelmodem EXI 01 betrieben. Das terrestrische Verteilsystem dieses Multischalters ist speziell angepasst und bietet dadurch besonders hohe Reichweiten für die Installation (> 700 m für den Datenbereich). Ein integrierter Hochpass zum terrestrischen Eingang verhindert eine ungewollte Verbreitung Ihrer Netzwerkdaten über eine angeschlossene Antenne.
Um eine optimale Performance zu erzielen, achten Sie bei Ihrer gesamten Verteilung (auch bei den verwendeten Steckdosen) darauf, dass der Frequenzbereich von 5 bis 68 MHz unterstützt wird.
Übersicht LED
| LED ... Status Modem | ||
| „Power“ LED Leuchtet grün Bei Betrieb | ||
| Leuchtet rot Stand-by | ||
| Ist aus Keine Spannungsversorgung | ||
| „Coax/Link“ LED Leuchtet grün Verbindung im Koaxnetz hergestellt (optimale Verbindung) | ||
| Leuchtet orange Verbindung noch gut | ||
| Leuchtet rot Schlechte Verbindung - Datendurchsatz vermindert | ||
| Ist aus Dämpfung zu hoch (> 90 dB), Unterbrechung oder kein passender Netzwerkschlüssel | ||
| Ethernetbuchse | ||
| LED links Blinkt or | ||
| LED rechts Leuchtet grün GBit-Verbindung | ||
| Ist aus bei ≤ 100-MBit-Verbindung | ||
Übersicht Taster
| Taster wird ... Löst folgende Aktion aus ... | ||
| Pairing Kurz gedrückt (1-3 Sekunden) Weiteres Modem wird verbunden | ||
| Reset | Kurz gedrückt (1-3 Sekunden) Rücksetzen auf Werkseinstellung. Werks-Netzwerkschlüssel wird gesetzt | |
Anlagenbeispiele (Symbolische Darstellung)
*) Trennung des IP-Frequenzbereichs von und zur terrestrischen Antenne bzw. anderen Multischaltern erfolgt durch aufgeschraubten Hochpass EXI 90
**) Trennung des IP-Frequenzbereichs von und zur terrestrischen Antenne bzw. anderen Multischaltern erfolgt hier durch integrierten Hochpass in der EXI 3508
Mögliche Fehlerursache und deren Behebung
Problem Mögliche Ursache Fehlerbehebung
| LED „Coax/Link“ leuchtet nicht | Keine Koax-Verbindung | Auf kurzschlussfreie Verbindung der Koaxial-Kabel achten |
| LED „Coax/Link“ leuchtet nicht | Dämpfung zwischen den Modems ist zu hoch | Überprüfen Sie ob der gewählte Anschluss der HF-Steckdose den Frequenzbereich 5-68 MHz abdeckt |
| LED „Coax/Link“ leuchtet nicht | Kein Pairing | Das Modem hat noch keinen gültigen Netzwerkschlüssel. Führen Sie die Punkte bei Inbetriebnahme durch |
Technische Daten
| Typ | EXI | 3508 | |
| Multischalter | |||
| Bestell-No | 20510060 | ||
| Teilnehmeranschlüsse | 8 | ||
| Eingänge | 1 x terr. | 4 x Sat-ZF | |
| Frequenzbereiche (Eingänge) | MHz | 87,5-862 | 950-2150 |
| Frequenzbereiche (Teilnehmer) | MHz | 2-68/87,5-862 | 950-2150 |
| Anschlussdämpfung 1) | dB | -/15 → 17 | 5 → 0 |
| Entkopplung horiz./vert. | dB | - | 25 |
| Entkopplung Teilnehmer dB 28/40 | 25 | ||
| Max. Ausgangspegel 2) | dBμV | - | 110 |
| Steuerung Eingang vert./horiz. | V | 12-14,5/16-19 | |
| Steuerung Low-/High-Band | kHz | 0/22 | |
| Stromaufnahme/Teilnehmer | mA | 20 | |
| Eingangsnennspannung | V | 230 (50-60 Hz) | |
| Zulässiger Eingangsspannungsbereich | V | 207-253 | |
| Eingangsnennleistung bei 0-/150-/500-mA-Last 3) | W | 1/4/10 | |
| Spannung sekundär 4) | V | 18 | |
| Max. Fernspeisestrom gesamt 4) | mA | 500 | |
| Max. zulässiger Fernspeisestrom pro Stamm | mA | - | |
| Schutzklasse/Schutzart II (schutzisoliert)/IP 30 | |||
| Zulässige Umgebungstemperatur | °C | -20 bis +55 | |
| Anschlüsse | F-Connectoren | ||
| Abmessungen (B x H x T) | mm | 295 x 148 x 42,5 | |
| Verpackungs-Einheit/Gewicht | St./kg | 1 (10)/ca. 0,7 | |
| Integriertes Modem | ||
| Frequenzbereich IP (IEEE 1901) MHz 2-68 | 5) | |
| Bruttodatenrate Mbit 500 | ||
| Stromaufnahme des Modems max. mA 200 | ||
| Leistungsaufnahme bei max. Datenrate W Ca. 4,2 | ||
| Leistungsaufnahme im Stand-by W Ca. 1,0 | ||
| Anschlüsse RJ45 | ||
| Unterstützte Standards IEEE1901 | ||
1) Frequenzabhängige Dämpfung
2) Nach EN 60728-3, 35-dB-IMA
3) Modem im Standby-Modus
4) Über Eingang horizontal low
5) Davon aktuell genutzt: 8-68 MHz
Abmessungen


Elektronische Geräte gehören nicht in den Hausmüll, sondern müssen - gemäß Richtlinie 2002/96/EG DES EUROPÄISCHEN PARLAMENTS UND DES RATES vom 27. Januar 2003 über Elektro- und Elektronik-Altgeräte fachgerecht entsorgt werden. Bitte geben Sie dieses Gerät am Ende seiner Verwendung zur Entsorgung an den dafür vorgesehenen öffentlichen Sammelstellen ab.
