BEDIENUNGSANLEITUNG EXD 1532 KATHREIN

Sat-ZF-Verteilsystem (4 x Sat-ZF)

Digitaler Einkabel-Multischalter

Zu dieser Anleitung

Dieses Dokument ist Teil des Produkts.

Das Gerät erst installieren und benutzen, nachdem Sie dieses Dokument gelesen und verstanden haben.
▶ Dieses Dokument während der Lebensdauer des Geräts aufbewahren. Das Dokument an nachfolgende Besitzer und Benutzer weitergeben.

Die aktuelle Version dieses Dokuments fi nden Sie unter www.kathrein-ds.com.

Merkmale

■ Einkabelmultischalter dritter Generation – Digital-Channel-Stacking-Switch (dCSS) mit neuester Full-Band-Capture-Technology
■ Kaskadierbarer Twin-Multischalter. Für beide Ausgänge sind verschiedene Konfi gurationen/Anzahl der Userbänder mittels Drehschalter wählbar
■ 32 Userbänder (16 + 16) auf zwei Ausgängen für maximale Betriebssicherheit und schlanke Verteilung
■ Max. 30 Userbänder auf einem Ausgang, Legacy Funktion auf dem zweiten Ausgang
■ Static Mode: 27 Transponder mit Programmen vorbelegt, Betrieb ohne DiSEqC möglich
■ Userbandeditor zur Programmierung im Static Mode (Download unter www.kathrein-ds.com)
■ PIN-Code: Schutz der Teilnehmer-frequenz vor Zugriff eines anderen Teilnehmers. Eine wohnungsübergreifende Installation ist dadurch möglich

■ Einkabel-Befehlssatz EN 50494 und der neue, erweiterte Befehlssatz EN 50607 (SCD 2) werden unterstützt
■ Zukunftstauglich durch Wideband Technology (breitbandige Eingänge); mit zwei Wideband-LNBs sind zwei Satelliten-positionen möglich
■ Die integrierte AGC (Automatic Gain Control) sorgt für einen konstanten Ausgangspegel der Sat-ZF-Signale und für mehr Reserve in der Verteilung
■ Multituner-Geräte, z. B. UFS 926, können mit einer Vielzahl von Userbändern auf einer Niederführung versorgt werden
■ Es können bis zu acht Multischalter kaskadiert werden
■ Durch das Stromsparkonzept verbraucht der Multischalter keinen Strom aus dem NCF 18, wenn alle Receiver ausgeschaltet sind. Ist Kathrein Power Saving aktiv, wird zusätzlich die Versorgung des LNBs abgeschaltet
■ LED als Installationshilfe und zur Fehler-suche
■ Für die Innenmontage

Lieferumfang

EXD 1532 • EXD 1532

• NCF 18
• Gebrauchsanleitung

EXD 2532 • EXD 2532

- Gebrauchsanleitung

EXD 1532

■ Konfi gurierbarer Einkabel-Multi-schalter für bis zu 32 Userbänder, Static Mode und externem Netzteil für die LNB-Versorgung
■ Kathrein Power Saving mit Drehschalter wähl- und abschaltbar

NCF 18

■ Hocheffi zientes, kurzschlussfestes Schaltnetzteil

EXD 2532

■ Konfi gurierbarer Durchgangsmulti-schalter zur Anlagenerweiterung um zwei Einkabelanschlüsse für bis zu 32 Userbänder oder Static Mode
■ Kathrein Power Saving: Sobald kein Receiver mehr aktiv ist, erfolgt eine Signalisierung an den Endmultischalter über den Stamm vertikal low, der dann die LNB-Span- nungsversorgung abschaltet.
■ Optionale Versorgung des Multischalters mit NCF 18 möglich (keine LNB-Versorgung!)

Transport und Lagerung

Das Gerät in der Originalverpackung transportieren und trocken lagern.
▶ Sicherstellen, dass kein Kondenswasser gebildet wird.

Vereinfachte EU-Konformitätserklärung

Hiermit erklärt die KATHREIN Digital Systems GmbH, dass das Gerät

der Richtlinie 2014/53/EU entspricht. Der vollständige Text der EU-Konformitätserklärung

ist unter der folgenden Internetadresse verfügbar: www.kathrein-ds.com

Montagehinweise

Die beschriebenen Geräte dienen ausschließlich der Installation in Satellitenempfangsanlagen und dürfen nur von geschultem Fachpersonal installiert werden.
Jegliche anderweitige Nutzung oder die Nichtbeachtung dieses Anwendungshinweises hat den Verlust der Gewährleistung bzw. Garantie zur Folge.
Die Geräte dürfen nur in trockenen Innenräumen montiert werden. Nicht auf oder an leicht entzündlichen Materialien montieren.
▶ Die Geräte sind mit einer Potenzial-Ausgleichsleitung (Cu, mindestens 4 mm²) zu versehen.
▶ Die Sicherheitsbestimmungen der jeweils aktuellen Normen EN 60728-11 und EN 62368-1 sind zu beachten.
Befestigungsmittel bei Betonuntergrund und Mauerwerk: 2 dafür geeignete Dübel und zugehörige Schrauben mit Halbrund- oder Zylinderkopf, Gewindeaußendurchmesser 4,5 – 5 mm, Kopfdurchmesser ≥ 7 mm und einer Schraubenlänge ≥ 30 mm.
Verwenden Sie bei anderen Wandarten die jeweils dafür geeigneten Schrauben oder Schrauben-Dübel-Systeme, die eine gleiche oder bessere Befestigung ermöglichen.
▶ Verbindungsstecker: HF-Stecker 75 Ω (Serie F) nach EN 61169-24.
Nicht benutzte Teilnehmerausgänge sind mit 75-Ω-Widerständen (z. B. EMK 03) abzuschließen
▶ Als Steckernetzteil ist zur Einhaltung der EMV-Forderung ausschließlich das NCF 18 zugelassen.

Gefahr von Sachschäden!

Bei einem größerem Durchmesser des Kabelinnenleiters von mehr als 1,2 mm oder bei einem Grat können die Gerätebuchsen zerstört werden.

Sicherheitshinweise

Lebensgefahr durch elektrische Spannung!

▶ Nicht öff nen oder am Netzteil manipulieren.
Bei Arbeiten an der Anlage immer das Netzteil aus der Steckdose ziehen.
Das Netzteil ist nur für die Wandmontage vorgesehen.
Alle anderen Einbaulagen sind unzulässig.
▶ Auf ausreichenden Abstand nach allen Seiten von mind. 5 cm achten.
Überhitzungsgefahr! Sicherstellen, dass freie Luftzirkulation für die Gerä- tekühlung möglich ist.
Das Netzteil nur bei zulässiger Umgebungstemperatur von -20 bis +55 °C betreiben.

VORSICHT

Gefahr durch elektrische Spannung!

Keine mit Flüssigkeit gefüllten Gegenstände auf das Netzteil stellen.
Das Netzteil nicht Tropf- oder Spritzwasser aussetzen.
Das Netzteil muss leicht zugänglich sein.
Zum Trennen vom Netz das Netzteil aus der Steckdose ziehen.

Hinweise

Nur Verteiler ohne Dioden verwenden (EBC 110 oder EBC 114). Der notwendige Diodenschutz erfolgt durch die Steckdosen der ESU-Serie.

Es ist besonders darauf zu achten, dass jedes Userband nur einmal belegt wird, da sich die Receiver sonst gegenseitig stören. Die Zuordnung der Frequenzen geschieht im Einstellmenü des Receivers oder TV. Je nach Typ kann dies manuell oder automatisch erfolgen.

Es wird empfohlen, die Steckdosen mit den kürzeren Anschlusslängen den höheren Frequenzen zuzuordnen.

Per Defi nition ist das System so ausgelegt, dass Einkabelgeräte mit 14 V DC versorgt werden. Zum Übertragen der DiSEqC™ Steuersignale wird die Versorgung kurzzeitig auf 18 V DC geschaltet. Dauerhaft angelegte 18 V würden das System blockieren. Aus diesem Grund empfi ehlt sich die Verwendung von Steckdosen der ESU-Serie, die mit einer elektronischen Abschaltung versehen sind.

Angeschlossene Receiver oder TV mit dem Einkabelstandard EN 50494 können die Userbänder 1 – 8 nutzen. Um alle Userbänder nutzen zu können, muss das Empfangsgerät den neuen Einkabelstandard SCD2 nach EN 50607 beherrschen.

Eingangsfrequenzbereiche des Multischalters

Je nach angeschlossenem LNB gibt es zwei Eingangsfrequenzbereiche:

Universal

Bei einem Universal-LNB werden die vier Ebenen (VL, VH, HL, HH) des LNB mit den Eingangsbuchsen des Multischalters verbunden. Am Eingang HL wird die LNB-Speisespannung ausgegeben.

Wideband

Ein Wideband-LNB besitzt einen erweiterten Frequenzbereich (300 – 2350 MHz), deshalb werden pro Satellit nur zwei Eingänge benötigt. Der Multischalter kann in Kombination mit zwei Wideband-LNBs zwei Satellitenpositionen bedienen.

Die Eingänge VL und HL sind der Position A, die Eingänge VH und HH der Position B zugeordnet. Wird nur ein Wideband-LNB am Multischalter angeschlossen, dann müssen die Eingänge VL und HL benutzt werden.

In allen schwarz hinterlegten Positionsstellungen wird zusätzlich am Eingang HH eine LNB-Speisespannung ausgegeben. Wird nur eine Satellitenposition benutzt, müssen die nicht benützten Eingänge mit DC-entkoppelten Widerständen (z. B. EMK 05) abgeschlossen werden.

Drehschalter

Der Drehschalter ist das zentrale Element des Multischalters, mit welchem die Betriebsart und Funktionalität eingestellt wird.

Der Drehschalter ist in eine linke und eine rechte Hälfte unterteilt:

Steht der Schalter auf einem Modus der linken Seite, ist Kathrein Power Saving ausgeschaltet, d. h. das LNB ist dauerversorgt.

Bei einer Schalterstellung auf der rechten Seite ist Kathrein Power Saving aktiv und das LNB ist nur dann eingeschaltet, wenn mindestens ein Receiver in der Anlage aktiv ist.

Im Auslieferungszustand ist Kathrein Power Saving ausgeschaltet.

Die Einstellungen des Drehschalters werden erst wirksam, wenn beide Teilnehmerausgänge stromlos sind.

▶ Beide Anschlusskabel abschrauben, um die Versorgung zu unterbrechen. Änderungen in der Konfi guration während des Betriebs können zu unerwünschten Konfi gurationen und Fehlfunktion führen.

▶ Niemals die Konfiguration während des laufenden Betriebs verstellen.

Multischalter ohne Kathrein Power Saving geben keine Signalisierung an den End-Multischalter. Der Schalter muss für eine dauerhafte Versorgung des LNB auf der linken Hälfte des Drehbereichs stehen.

SAT-ZF-Verteilmaterial

Typ Kathrein Power Saving		Schalterstellung
VWS 2551 Verstärker uneingeschränkt nutzbar ON
EBX 2520 Zweifachverteiler	uneingeschränkt nutzbar, wenn jeder Stamm mit Kathrein Power Saving-fähigem End-Multischalter abgeschlossen ist	ON
EAX 2512 Zweifachabzweiger nicht	Kathrein Power Saving tauglich OFF
VWS 2500 Verstärker	mit BN 20510098 Kathrein Power Saving tauglich; ältere Modelle nicht	ON / OFF

Modi des Drehschalters

Es gibt vier verschiedene Modi, die eingestellt werden können:

• A: 2 x 16 UB: an beiden Ausgängen stehen je 16 Userbänder zur Verfügung

- B: 1 x 24 UB und 1x 8 UB: am oberen Ausgang stehen acht, am unteren Ausgang 24 UB zur Verfügung

- C: 1 x 30 UB + Legacy: am unteren Anschluss stehen 30 Userbänder zur Verfügung, der obere Anschluss ist Legacy (14/18 V - 0/22 kHz), für Receiver ohne Einkabelstandard

Im Modus C ist zu beachten, dass die Bandbreite des Userbands 40 MHz beträgt. Möglicherweise gibt es Satelliten, die Transponder senden, deren Bandbreite größer als 40 MHz ist. Solche Transponder können gestört oder gar nicht empfangbar sein.

- S (Static Mode): Detaillierte Beschreibung siehe Seite 8.

PIN-Code-Schutz

Damit das eingestellte Userband nicht von einem anderen Teilnehmer verwendet oder gestört werden kann, besitzt der Multischalter einen Pin-Code-Schutz. Dieser ist bei den Einstellungen des Receivers oder TV (sofern unterstützt) anzugeben. Jedem Userband ist ein fester PIN zugewiesen.

UB 1

UB2

UB3

UB4

UB5

UB6

UB7

UB8

UB9

UB10

UB11

UB12

UB13

UB14

UB15

151 0

52 133

124 205

196 18

87 178 0

99 232

198 111

190 00

2 201

UB16

UB17

UB18

UB19

UB20

UB21

UB22

UB23

UB24

UB25

UB26

UB27

UB28

UB29

UB30

140 0

22 136

227 177

044 12

3 210 0

97 125

206 07

2 248 1

92 003

Frequenzzuordnung der verschiedenen UBs in den Modi A,B und C

	30 UB 24	UB 16 UB 8	UB		Standorte unterer Anschluss oberer Anschluss
UB 1 970	MHz 975 MHz	975 MHz	975 MHz
UB 2 1010	MHz 1025	MHz 1025 MHz	1025 MHz
UB 3 1050	MHz 1075	MHz 1075 MHz	1075 MHz
UB 4 1090	MHz 1125	MHz 1125 MHz	1125 MHz
UB 5 1130	MHz 1175	MHz 1175 MHz	1175 MHz
UB 6 1170	MHz 1225	MHz 1225 MHz	1225 MHz
UB 7 1210	MHz 1275	MHz 1275 MHz	1275 MHz
UB 8 1250	MHz 1325	MHz 1325 MHz	1325 MHz
UB 9*)	1290 MHz	1375 MHz	1375 MHz
UB 10	1330 MHz	1425 MHz	1425 MHz
UB 11	1370 MHz	1475 MHz	1475 MHz
UB 12	1410 MHz	1525 MHz	1525 MHz
UB 13	1450 MHz	1575 MHz	1575 MHz
UB 14	1490 MHz	1625 MHz	1625 MHz
UB 15	1530 MHz	1675 MHz	1675 MHz
UB 16	1570 MHz	1725 MHz	1725 MHz
UB 17	1610 MHz	1775 MHz
UB 18	1650 MHz	1825 MHz
UB 19	1690 MHz	1875 MHz
UB 20	1730 MHz	1925 MHz
UB 21	1770 MHz	1975 MHz
UB 22	1810 MHz	2025 MHz
UB 23	1850 MHz	2075 MHz
UB 24	1890 MHz	2125 MHz
UB 25	1930 MHz
UB 26	1970 MHz
UB 27	2010 MHz
UB 28	2050 MHz
UB 29	2090 MHz
UB 30	2130 MHz

* Ab UB 9 wird SCD 2 benötigt

Static Mode

In diesem Modus können bis zu 32 Userbänder fest mit Transpondern vorbelegt werden.

Im Auslieferungszustand sind 23 Transponder gewählt, die Ihr TV oder Receiver ohne Einkabelsteuerung fi nden wird, da diese Transponder in der Originalfrequenzlage am Ausgang zur Verfügung stehen.

Vier weitere Transponder stehen umgesetzt zur Verfügung und können mit einem manuellen Suchlauf gefunden werden.

Frequenz in MHz Polarisation Symbolrate Fehlerkorrektur
11994 H 27500 3/4
12034 H 22000 2/3
12070 H 27500 3/4
11785 H 22000 3/4

Ihrem Empfangsgerät stehen folgende Programme zur Verfügung:

3 sat Pro Sieben Pro	Sieben HD* Super RTL
Anixe HD HR	Pro Sieben	MAXX SWR
ARD Alpha	HR HD	Pro Sieben MAXX HD*	SWR
Arte deutsch	Kabel 1	QVC HD	SWR HD
ARTE HD	Kabel 1 HD*	RBB	Tagesschau 24
Astro TV	KiKA RBB HD	Tagesschau 24 HD
BR	MDR RFO	Tele 5
BR HD	MDR HD	RTL	Tele 5 HD*
Channel 21	München TV	RTL 2	VOX
Das Erste	N24	RTL 2 HD*	VOX HD*
Das Erste HD N24 HD*	RTL HD*	WDR
Deluxe Music HD*	NDR	RTL Nitro WDR
Disney Channel HD*	NDR HD	SAT 1	WDR HD
DMAX	Nickelodeon HD*	SAT 1 Gold	ZDF
DMAX HD*	N-TV	SAT 1 HD*	ZDF HD
One	n-tv HD*	Servus TV HD	ZDF Info
One HD ORF2 Europe	SIXX HD* ZDF	neo
GoTV	Phönix	Sport 1 ZDF neo HD
Hitradio Ö3	Phönix HD	Sport 1 HD*	SR Fernsehen

Mit dem manuellen Suchlauf stehen zusätzlich folgende Programme zur Verfügung:

Nickelodeon Germany Nicktoons Germany VIVA Comedy Central
3sat HD KiKA HD ZDFinfo	HD
Eurosport Germany EuroNews RTL Austria VOX Austria
Super RTL HD* RTL Nitro	HD* RTL HD Austria* VOX	HD Austria*

* Zum Empfang dieser Programme ist pro Receiver ein gültiges HD+ Abo notwendig.

Bitte beachten Sie, dass sich Ihr Multischalter im Static Mode ähnlich wie eine Kopfstelle verhält und die Transponder nicht mehr mittels Einkabelbefehl von Ihrem TV oder Receiver ausgewählt werden können.

Die Transponder/Programme liegen am Ausgang „statisch“ an. Der Multischalter stellt diese immer ohne Steuersignale und Receiverspannung zur Verfügung. Dies ermöglicht eine Satellitenverteilung mit den gleichen Freiheitsgraden einer Einkabelanlage. Je nach Gebäudestruktur kann mit Stern, Baum oder gemischten Verteilungen gearbeitet werden. Eine Fernspeisung des Multischalters wird nicht benötigt. Einzig die Verteildämpfungen und Pegelverhältnisse müssen beachtet werden. Es können nahezu beliebig viele Empfangsgeräte angeschlossen werden, da es keine Zuordnung zum Userband gibt.

ACHTUNG

Bei Anlagen mit Static Mode dürfen Ihre Empfangsgeräte nicht im Einkabelmodus sein. Für den Empfang stellen Sie Ihr Gerät z. B. auf „DiSEqC 1.0“ oder „einfaches LNB“. Wenn möglich und falls Ihr Gerät das unterstützt führen Sie einen vollständigen Suchlauf auch „Blindscan“ genannt durch. Somit werden alle empfangbaren Programme gelistet.

HINWEIS:

Wird die EXD 2532 im Static Mode verwendet, muss ein NCF 18 zur Ortsspeisung angeschlossen werden!

Userbandeditor

Sollten Sie mit der voreingestellten Programmauswahl nicht zufrieden sein, gibt es optimierte Programmlisten z. B. für Österreich, Schweiz oder Sky.

Diese Programmlisten können mit dem Programmiergerät SWP 50 in Verbindung mit der frei erhältlichen Software Kathrein Userband Editor auf den Multischalter aufgespielt werden. Weitere Informationen zum Programmiergerät und der Software fi nden Sie unter www.kathrein-ds.com.

Nach dem Programmieren des Multischalters ist es zwingend erforderlich, einen „Blind-scan“ am Empfangsgerät durchzuführen, damit die zur Verfügung gestellten Programme gefunden werden.

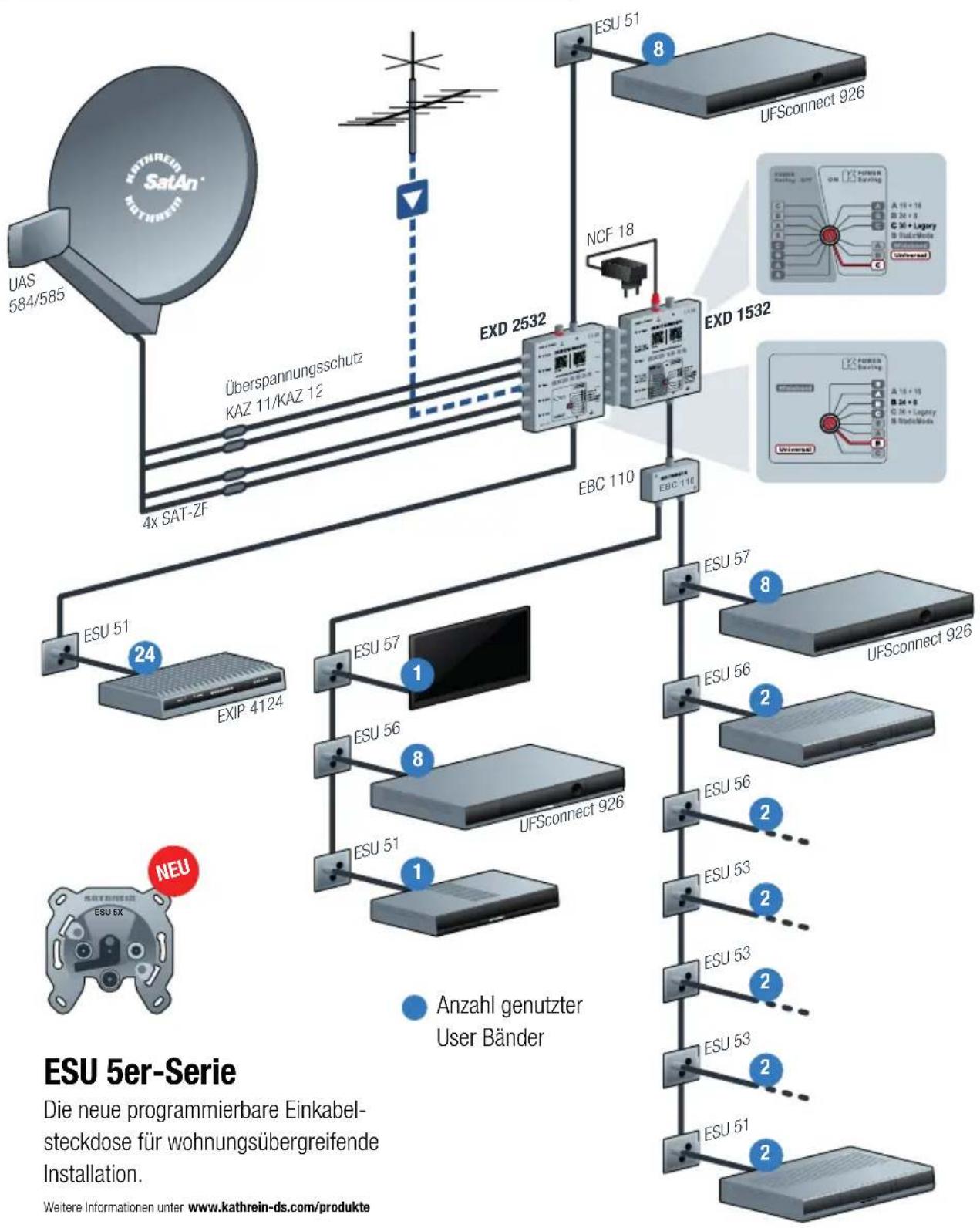

Anlagenbeispiel (symbolische Darstellung)

Typ EXD 1532 EXD 2532

Bestell-Nr. 20510104 20510105
Teilnehmeranschlüsse bis zu 32 bis zu 32
Eingänge 1 x terrestr. 4 x Sat 1 x terrestr. 4 x Sat
Frequenzbereich MHz 5 - 862 300 - 2350 5 - 862 300 - 2350
Durchgangsdämpfung dB -- 3		1,5
Anschlussdämpfung (terrestrisch)	dB	11	-	11
Ausgangspegel Sat (AGC)	dBμV	-	94	-
Entkopplung horiz./vert.	dB	-	30	-
Entkopplung Stamm	dB ---	40
Eingangspegel Sat	dBμV	-	60 - 90	-
		siehe Frequenzzuordnung der verschiedenen UBs in den Modi A,B und C, S. 7		siehe Frequenzzuordnung der verschiedenen UBs in den Modi A,B und C, S. 7
Teilnehmerfrequenz/Userband	MHz
Zul. Versorgungsspannung am Teilnehmerausgang	V	12 - 14		12 - 14
Max. Stromaufnahme über den Teilnehmeranschluss	mA	20		mit Netzteil 20 ohne Netzteil 450
Max. zul. Spannung am Teilnehmeranschluss	V	19		19
Max. zul. Fernspeisestrom (Eingang horiz. low) mA		500(2x 250 bei Wideband)		-
Max. zul. Fernspeisestrom pro Stamm	mA	-		1000
Max. Versorgungsspannung am DC-Anschluss	V	18,6		18,6 (optional)
Schutzart		IP 30		IP 30
Zulässige Umgebungstemperatur	°C	-20 bis +55		-20 bis +55
Anschlüsse		F-Connectoren		F-Connectoren
Abmessungen	mm	102,8 x 148 x 44		111,5 x 148 x 44
Verpackungseinheit/Gewicht	St./kg	1 (10)/0,51 1 (10)/0,4
Netzteil NCF 18
Bestellnummer			205500004
Zulässiger Eingangsspannungsbereich	V	100 - 240		-
Eingangsnennleistung bei 0-/150-/500-mA-Last*)	W	5,4/8,7/15,5		-
Spannung sekundär (DC)	V	18		-
Schutzklasse			II (schutzisoliert)

* Alle 30 Teilnehmerfrequenzen/Userbänder in Betrieb

Neben dem unteren Teilnehmeranschluss befinden sich zwei Leuchtdioden, um Fehler besser eingrenzen zu können:

LED Farbe	Signal Beschreibung
Grün	LED leuchtet	Das LNB wird versorgt
Rot	LED blinkt	Der Multischalter hat den Einkabelbefehlbekommen und verstanden
Problem Mögliche Ursache	Fehlerbehebung
Dauerhafte Meldung: „Schlechtes oder kein Signal“	Es liegt keine Spannung vom Receiver an	Verbindung Receiver – Multischalter auf Kurz-schluss überprüfen.Receiver ist nicht im Einkabel-Modus.
	Falscher Betriebsmodus	Sicherstellen, dass Frequenzbereich, User-bänder oder Static Mode am Receiver und Multischalter gleich sind. Wenn die Einstellung am Drehschalter verändert wird, den Multi-schalter kurzzeitig vom Strom trennen, damit beim Neustart die neuen Einstellungen über-nommen werden können.
	Falscher Einkabelbefehl	Receiver ist nicht im Einkabel-Modus.
	Schlechtes DiSEqCTM-Signal	Verteilmaterial ohne Dioden nehmen, um zu hohen Stromverbrauch zu reduzieren.Netzteil NCF 18 bei EXD 2532 verwenden.
	Falscher PIN-Code PIN-Code-Nummer prüfen oder deaktivieren.
	Falsche Zuordnung	UB und Frequenz stimmen nicht überein.Achtung: SCR-Adresse ist 1 kleiner als UB-Nr.
	Keine Spannung am LNB (grüne LED leuchtet nicht)	Netzteil NCF 18 an der EXD 1532 anschließen.Verbindung Multischalter – LNB auf Kurz-schluss überprüfen (ggf. Kathrein Power Saving auf „OFF“ stellen).
		DC-Block EMU 12 (BN: 273281) am Eingang „V low“ des ersten Durchschleifmultischalters zwischenchalten.
Nur bei UB > 8: „Schlechtes oder kein Signal“	Receiver unter-stützt SCD2 nach EN 50607 nicht	Wenn möglich, Software-Update bei Receiver durchführen oder niedrigeres Userband verwenden.
Kurze Meldung: „Schlechtes oder kein Signal“, bzw. Bild ruckelt in regelmäßigen Abständen	Ein anderer Teilnehmer greift auf dasselbe UB zu	Menü-Einstellungen aller angeschlossenen Receiver prüfen.Auf eindeutige Frequenzvergabe achten. Für eine sichere Installation die programmierbare Steckdose ESU 5x verwenden.
Durchgangs-Multi-schalter ohne Kathrein Power Saving gehen nicht oder nur manchmal	Drehschalter auf Kathrein Power Saving „ON“	Kathrein Power Saving ausschalten. Dazu Drehschalter auf „OFF“ stellen.

Entsorgung

Elektronische Geräte

Elektronische Geräte gehören nicht in den Hausmüll, sondern müssen gemäß Richtlinie 2012/19/EU DES EUROPÄISCHEN PARLAMENTS UND DES RATES vom 4. Juli 2012 über Elektro- und Elektronik-Altgeräte fachgerecht entsorgt werden. Bitte geben Sie dieses Gerät am Ende seiner Verwendung zur Entsorgung an den dafür vorgesehenen öff entlichen Sammelstellen ab.

www.kathrein-ds.com | [e-mail]

9364964/f/STM/1120/DE | Änderungen vorbehalten.
