Produkttyp	Multischalter für Sat-ZF-Verteilsystem
Modell	EXR 1708
Marke	Kathrein
Teilnehmeranschlüsse	8
Eingänge	1 x terrestrisch, 16 x Sat-ZF
Frequenzbereiche	Terrestrisch 5–862 MHz, Sat 950–2150 MHz
Anschlussdämpfung (Sat)	5–0 dB (frequenzabhängig)
Max. Ausgangspegel	112 dBµV
Steuerung	DiSEqC™ (vert./horiz., low/high, Pos. A/B/C/D); auch ohne DiSEqC™
Stromaufnahme pro Teilnehmer	30 mA
Fernspeisestrom gesamt	800 mA (mit NCF 18); 2 x 800 mA mit zusätzlichem NCF 18
Schutzart	IP 30
Zulässige Umgebungstemperatur	−20 bis +55 °C
Anschlüsse	F-Connectoren (75 Ω)
Abmessungen (B x H x T) ohne F-Buchsen	249 x 388 x 47 mm
Gewicht (Verpackungseinheit)	1,7 kg (5 Stück: 1,7 kg)
Netzteil (mitgeliefert)	NCF 18: Eingang 100–240 V, Ausgang 18 V, Schutzklasse II
Montage	Nur für Innenmontage, trockene Räume
Reinigung	Mit trockenem Tuch; keine Flüssigkeiten verwenden
Sicherheit	Potenzialausgleichsleitung (Cu, min. 4 mm²); Netzteil vor Öffnen schützen
Ersatzteile / Reparierbarkeit	F-Connectoren, 75-Ω-Abschlusswiderstände (EMK 03); Netzteil NCF 18 separat erhältlich
Konformität	EU-Richtlinie 2014/53/EU; vereinfachte Konformitätserklärung online

Häufig gestellte Fragen - EXR 1708 KATHREIN

Welche Funktionen bietet der Kathrein EXR 1708 Multischalter?

Kann der EXR 1708 auch ohne DiSEqC™ betrieben werden?

Wie viele Receiver kann ich mit dem EXR 1708 anschließen?

Welches Netzteil wird benötigt?

Kann ich den EXR 1708 erweitern?

Welche Kabellängen sind möglich?

Wie installiere ich den EXR 1708 richtig?

Kann ich terrestrische Signale (UKW/DAB+) auch ohne Sat-Receiver empfangen?

Welche DiSEqC™-Befehle werden verwendet?

Was tun bei Störungen (z. B. kein Signal)?

BEDIENUNGSANLEITUNG EXR 1708 KATHREIN

Sat-ZF-Verteilsystem (16 x Sat-ZF) Multischalter

Multischalter

■ Kaskadierfähige Multischalter zur Verteilung von 16 Sat-Ebenen und terrestrischer Signale auf viele Receiver
■ Je Receiver ist nur eine Niederführung notwendig (für Twin-Receiver zwei Niederführungen)
■ Unabhängige Wahlmöglichkeit horizontal/vertikal, low/high, Sat-Positionen A/B/C/D von jedem Receiver aus durch DiSEqC™-Steuerung
■ Bei Steuerung ohne DiSEqCTM ist eine Umschaltung horizontal/vertical, low/high von Sat-Position A, mit Tone Burst zusätzlich Sat-Position A/Position B möglich
■ Integrierter Verstärker für geringe Anschlussdämpfungen im Sat-Bereich
■ Integrierte Preemphasis zum Entzerren der Kabeldämpfung
■ Empfangsmöglichkeit des terrestrischen Bereiches auch bei ausgeschaltetem Sat-Receiver
■ Terrestrischer Bereich 5-862 MHz passiv
■ Hohe Entkopplung zwischen den Ausgängen
■ Fernspeisemöglichkeit über die Eingänge horizontal low. Alle anderen Eingänge sind spannungsfrei
■ Für die Innenmontage

EXR 1708

■ Multischalter für 8 Anschlüsse und externem Netzteil für die LNB-Versorgung
■ Anschlussmöglichkeit eines weiteren NCF 18 um je 2 LNB separat zu versorgen. (DC A/B und C/D)
■ Erweiterungsfähig mit EXR 1718

NCF 18

■ Hocheffi zientes, kurzschlussfestes Schaltnetzteil

EXR 1718

■ Multischalter Durchgang zur Anlagenerweiterung um jeweils 8 Anschlüsse
■ Hohe Kaskadierfähigkeit (bis 40 Anschlüsse)

Einstellungen des Receivers mit DiSEqC™

Einstellung Wirkung
DiSEqCTM „Ein“ Alle Eingänge können angewählt werden
22 kHz und Tone Burst auf „Aus“ Umschaltzeit wird verkürzt

Einstellungen des Receivers ohne DiSEqC™

Einstellung Wirkung
22 kHz → High/Low Alle Eingänge Position „A“ können angewählt werden
Tone Burst → Pos. A/B Alle Eingänge Position „A“ und „B“ können angewählt werden

Die Begriff e für die Einstellungen in den Receiver-Menüs sind vom jeweiligen Modell und Hersteller abhängig!

DiSEqC™-Befehle (z. B. für Kathrein-Messgerät MSK 30)

Empfangsbereich

Satelliten-Position A

Satelliten-Position B

Satelliten-Position C

Satelliten-Position D

Band

Low

High

Low

High

Low

High

Low

High

Polarisation

Vert.

Horiz.

Vert.

Horiz.

Vert.

Horiz.

Vert.

Horiz.

Vert.

Horiz.

Vert.

Horiz.

Vert.

Horiz.

Vert.

Horiz.

Befehl: E2 10 38 ..

F0

F2

F1

F3

F4

F6

F5

F7

F8

FA

F9

FB

FC

FE

FD

FF

Technische Daten

Typ EXR 1708 EXR 1718
Bestell-Nr. 20510027 20510028
Teilnehmeranschlüsse 8 8
Eingänge 1 x terr. 16 x Sat-ZF 1 x terr. 16 x Sat-ZF
Frequenzbereiche MHz 5-862 950-2150 5-862		950-2150
Durchgangsdämpfung	dB	-	-	4	1-3^1)
Anschlussdämpfung ^1)	dB	10-13	5-0	13-16	5-0
Entkopplung horiz./vert.	dB	-	25	-	25
Entkopplung Teilnehmer	dB	25	25	25	25
Entkopplung Stamm	dB	-	-	-	40
Max. Ausgangspegel ^2)	dBμV	-	112	-	112
Schirmungsmaß	dB	5-300 MHz > 85300-470 MHz > 80470-1000 MHz > 751000-2150 MHz > 55
Steuerung mit DiSEqCTM		Vert./horiz., low/high, Pos. A/B/C/D
Steuerung ohne DiSEqCTM- mit 14/18 V und 0/22 kHz- mit Tone Burst		Vert./horiz., low/high (Pos. A)Pos. A/B
Stromaufnahme/Teilnehmer	mA	30
Max. Fernspeisestrom gesamt ^3)	mA	800/2 x 800		-
Max. zul. Fernspeisestrom pro Stamm	mA	-		1000
Schutzart		IP 30
Zulässige Umgebungstemperatur	°C	- 20 bis + 55		- 20 bis + 55
Anschlüsse		F-Connectoren		F-Connectoren

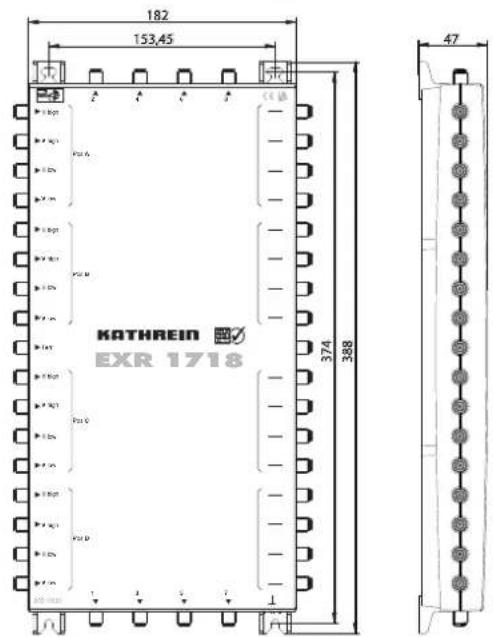

Abmessungen (B x H x T) ohne F-Buchsen	mm	249 x 388 x 47		182 x 388 x 47
Verpackungs-Einheit/Gewicht	St./kg	1 (5)/1,7		1 (5)/1,6
Typ		NCF 18
Eingangsnennspannung	V	100-240
Eingangsnennleistung (800-mA-Last)	W	17
Spannung sekundär ^3)	V	18
Schutzklasse		II (schutzisoliert)

^1) Frequenzabhängige Dämpfung
^2 Nach EN 60728-3, 35-dB-IMA
^3 800 mA bei Verwendung des mitgelieferten NCF 18 an DC. Oder 2 x 800 mA mit zusätzlichem NCF 18 an DC A/B und DC C/D

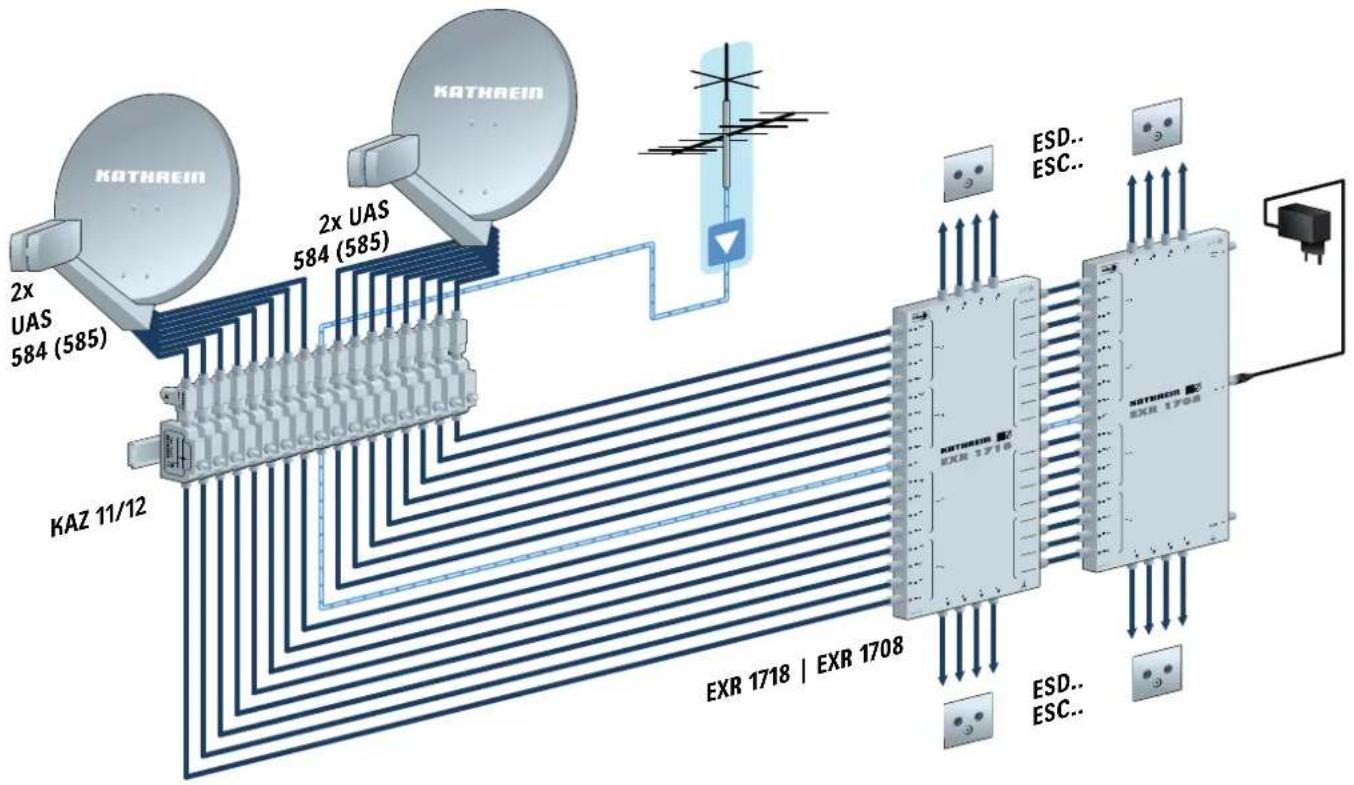

Anwendungsbeispiel (Symbolische Darstellung)

Montagehinweise

Die beschriebenen Geräte dienen ausschließlich der Installation in Satellitenempfangsanlagen und dürfen nur von geschultem Fachpersonal installiert werden.
Jegliche anderweitige Nutzung oder die Nichtbeachtung dieses Anwendungshinweises hat den Verlust der Gewährleistung bzw. Garantie zur Folge.
▶ Die Geräte dürfen nur in trockenen Innenräumen montiert werden. Nicht auf oder an leicht entzündlichen Materialien montieren.
Die Geräte sind mit einer Potenzial-Ausgleichsleitung (Cu, mindestens 4 mm²) zu versehen.
▶ Die Sicherheitsbestimmungen der jeweils aktuellen Normen EN 60728-11 und EN 62368-1 sind zu beachten.
Befestigungsmittel bei Betonuntergrund und Mauerwerk: 2 dafür geeignete Dübel und zugehörige Schrauben mit Halbrund- oder Zylinderkopf, Gewindeaußendurchmesser 4,5 – 5 mm, Kopfdurchmesser ≥ 7 mm und einer Schraubenlänge ≥ 30 mm.

Verwenden Sie bei anderen Wandarten die jeweils dafür geeigneten Schrauben oder Schrauben-Dübel-Systeme, die eine gleiche oder bessere Befestigung ermöglichen.

▶ Verbindungsstecker: HF-Stecker 75 Ω (Serie F) nach EN 61169-24.
Nicht benutzte Teilnehmerausgänge sind mit 75-Ω-Widerständen (z. B. EMK 03) abzuschließen
▶ Als Steckernetzteil ist zur Einhaltung der EMV-Forderung ausschließlich das NCF 18 zugelassen.

Gefahr von Sachschäden!

Bei einem größerem Durchmesser des Kabelinnenleiters von mehr als 1,2 mm oder bei einem Grat können die Gerätebuchsen zerstört werden.

Sicherheitshinweise

WARNUNG

Lebensgefahr durch elektrische Spannung!

▶ Nicht öff nen oder am Netzteil manipulieren.
Bei Arbeiten an der Anlage immer das Netzteil aus der Steckdose ziehen.
Das Netzteil ist nur für die Wandmontage vorgesehen. Alle anderen Einbaulagen sind unzulässig.
▶ Auf ausreichenden Abstand nach allen Seiten von mind. 5 cm achten.
▶ Überhitzungsgefahr! Sicherstellen, dass freie Luftzirkulation für die Gerätekühlung möglich ist.
Das Netzteil nur bei zulässiger Umgebungstemperatur von -20 bis +55 °C betreiben.

VORSICHT

Keine mit Flüssigkeit gefüllten Gegenstände auf das Netzteil stellen.
Das Netzteil nicht Tropf- oder Spritzwasser aussetzen.
Das Netzteil muss leicht zugänglich sein.
Zum Trennen vom Netz das Netzteil aus der Steckdose ziehen.

Vereinfachte EU-Konformitätserklärung

Hiermit erklärt die KATHREIN Digital Systems GmbH, dass die Geräte EXR 1708, BN: 20510027 und EXR 1718, BN: 20510028 der Richtlinie 2014/53/EU entsprechen. Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden Internet-adresse verfügbar: www.kathrein-ds.com
