Type de produit	Interface Bluetooth pour amplificateurs KICKER série IQ
Marque	KICKER
Modèle	42IQI
Dimensions (approx.)	100 x 60 x 25 mm
Poids (approx.)	150 g
Alimentation	Via amplificateur IQ (connexion AMP 1), pas de connexion +12V ou masse nécessaire
Connectivité	Bluetooth, câble DIN (inclus) pour connexion amplificateur
Fonctions principales	Diffusion audio Bluetooth, appels mains libres avec micro et bouton, configuration DSP via application TWEEQ, chaînage jusqu'à 4 amplificateurs IQ
Indicateurs LED	PWR (alimentation), Bluetooth (connexion), AMP COM (diffusion en cours)
Entrée micro	Prise jack 3,5 mm (MIC) pour micro et bouton de commande fournis
Bouton d’association Bluetooth	Oui, sur le boîtier
Nombre d’appareils Bluetooth simultanés	Jusqu'à 4
Application de configuration	KICKER TWEEQ (iOS disponible, Android à venir)
Entretien et nettoyage	Nettoyer avec un chiffon sec et doux. Éviter les liquides.
Sécurité	Attention : un fonctionnement prolongé avec distorsion ou écrêtage peut provoquer une surchauffe et un risque d’incendie.
Pièces détachées	Non spécifié. Contacter le service client KICKER.
Réparabilité	Non spécifié. Se référer à la garantie ou à un centre agréé.
Garantie	Selon les lois du pays d’achat. Voir www.kicker.com/warranty.

FOIRE AUX QUESTIONS - 42IQI KICKER

Comment associer mon téléphone à l'IQI ?

Appuyez brièvement sur le bouton d’association de l’IQI, la LED Bluetooth clignote. Sur votre téléphone, recherchez les périphériques Bluetooth et sélectionnez "IQI". Si un code est demandé, saisissez 0000. La LED devient fixe lorsque l’association est réussie.

Puis-je connecter plusieurs amplificateurs IQ ?

Oui, l’IQI permet de chaîner jusqu’à 4 amplificateurs IQ en utilisant les câbles DIN fournis. Chaque amplificateur est reconnu par l’application TWEEQ.

Comment utiliser le kit mains libres ?

Branchez le micro avec bouton de commande fourni sur la prise MIC de l’IQI. Lors d’un appel, utilisez le bouton pour répondre ou raccrocher. Maintenez le bouton enfoncé pour passer en mode association Bluetooth.

L'application TWEEQ est-elle disponible sur Android ?

Actuellement, TWEEQ est disponible sur iOS (Apple Store). Une version Android est en développement et sera publiée sur Google Play ultérieurement.

Comment configurer le DSP avec TWEEQ ?

Associez l’IQI à votre appareil iOS, ouvrez TWEEQ et suivez l’assistant de configuration. Il détecte automatiquement les amplificateurs connectés. Vous pouvez régler les filtres, retards, égaliseur et sauvegarder des préréglages.

Que faire si la LED PWR ne s’allume pas ?

Vérifiez que l’amplificateur IQ est allumé et que le câble DIN est correctement branché sur AMP 1. L’IQI est alimenté par l’amplificateur, aucune autre source n’est nécessaire.

Puis-je utiliser l’IQI sans l’application TWEEQ ?

Oui, les amplificateurs IQ fonctionnent sans TWEEQ. L’IQI permet alors simplement la diffusion audio Bluetooth et les appels mains libres. Pour régler le DSP, TWEEQ est requis.

Comment mettre à jour le firmware de l’IQI ?

Le port FW LOAD est réservé à un usage interne par KICKER. Les mises à jour ne sont pas disponibles pour l’utilisateur. Contactez le support KICKER si nécessaire.

Quelle est la portée Bluetooth de l’IQI ?

La portée typique du Bluetooth est d’environ 10 mètres en champ libre. Les obstacles (métal, parois) peuvent réduire cette distance.

Comment réinitialiser l’IQI ?

Aucune procédure de réinitialisation n’est décrite dans la notice. Essayez de débrancher le câble DIN de l’amplificateur et de le rebrancher après quelques secondes.

MODE D'EMPLOI 42IQI KICKER

IQI – Interface intelligente pour les amplificateurs KICKER série IQ

QUICK-START | GUIDE DE DÉMARRAGE RAPIDE SCHNELLSTART | GUÍA DE INICIO RÁPIDO

Table des matières

Hardware Setup 4

Configuration logicielle 7

Introduction. 3

Configuration du matériel.............. 28

Configuration du logiciel................ 31

Le nouvel IQI de KICKER offre une intégration sans fil des amplificateurs série IQ au moyen de la technologie sans fil Bluetooth, ce qui libère totalement la puissance brute et la conception robuste de votre amplificateur IQ. Ce guide de démarrage rapide décrit brièvement les caractéristiques et la configuration de votre IQI, y compris :

• L'utilisation de votre périphérique audio Bluetooth comme appareil source, ce qui élimine toute installation compliquée.
• Le fonctionnement mains libres avec le microphone et le bouton multifonction. • L'amélioration de la dynamique de votre musique avec le nouveau logiciel TWEEQ de KICKER.
• Le chaînage de jusqu'à 4 amplificateurs IQ et leur commande depuis votre appareil mobile.

Aperçu du matériel

Configuration du matériel

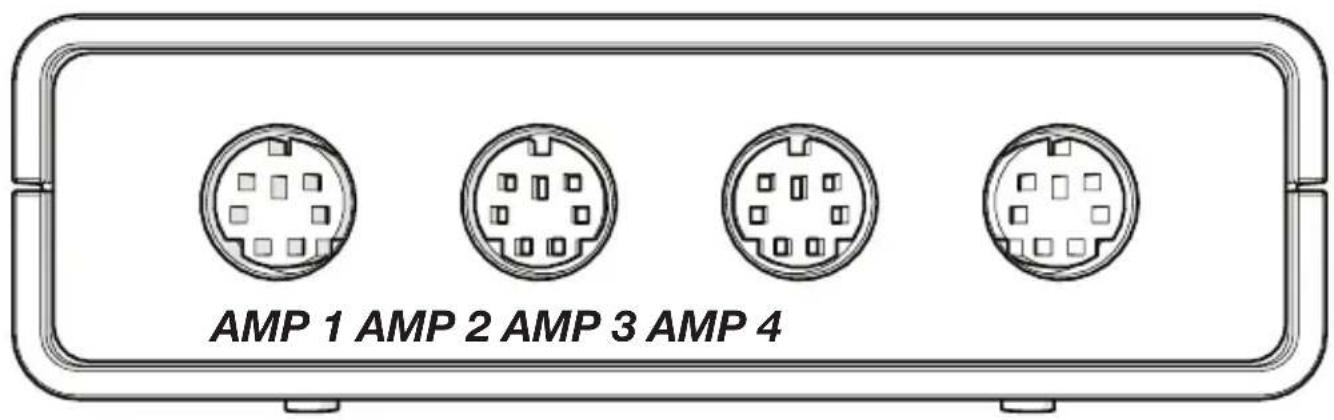

Vues de l'appareil REMARQUE : FW LOAD est réservé à une utilisation interne par KICKER

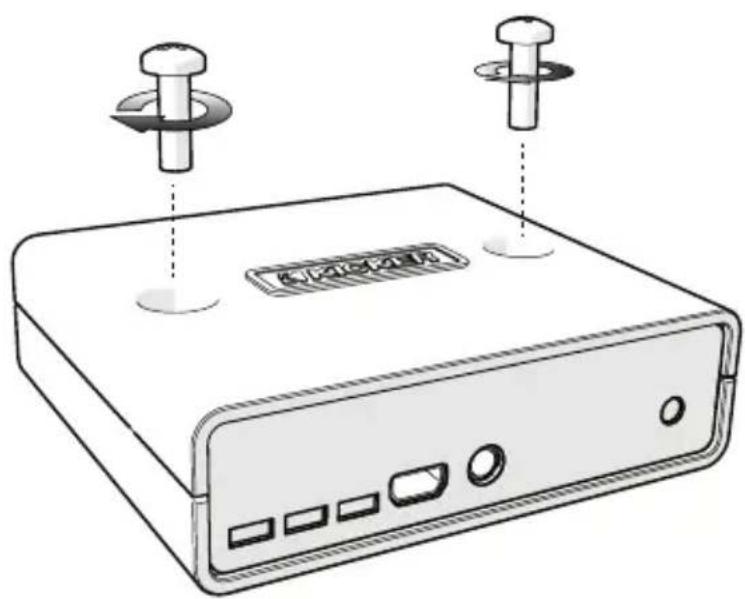

Montage

Montez l'IQI à l'emplacement désiré en utilisant les vis jointes. KICKER recommande un emplacement sec et à l'abri de la lumière près de l'amplificateur. Ne percez pas l'électronique, le câblage ou des mécanismes du véhicule.

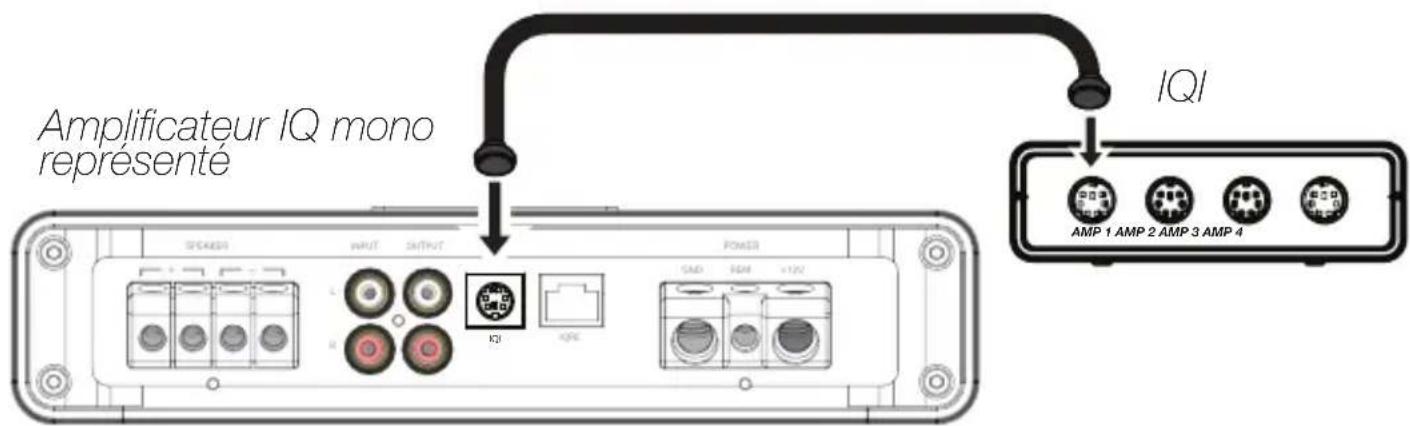

L'IQI est alimenté par l'amplificateur IQ sur AMP 1, aucune connexion +12 V ou de masse n'est donc nécessaire. Connectez l'IQI à votre ou vos amplificateurs IQ avec le ou les câbles DIN joints. La DEL PWR de l'IQI s'allume lorsque l'amplificateur est allumé.

Fonctionnement du bluetooth

Une fois votre ou vos amplificateurs et l'IQI allumés et connectés avec le ou les câbles DIN inclus, appuyez brièvement sur le bouton d'association de l'IQI. L'icône du Bluetooth clignote. Réglez votre appareil audio Bluetooth pour la recherche des connexions disponibles.

Sélectionnez IQI puis utilisez le code secret [0,0,0,0] s'il vous est demandé. Vous pouvez associer jusqu'à quatre appareils. La DEL Bluetooth de la façade de l'IQI est fixe lorsqu'il est connecté. Vous êtes maintenant prêt à utiliser le DSP de l'IQI avec l'application TWEEQ et à diffuser de la musique directement sur votre ou vos amplificateurs depuis votre application ou service de diffusion préférée ! La DEL AMP COM est allumée pendant la diffusion ou l'utilisation de TWEEQ.

Fonctionnement mains libres

Connectez la prise jack du microphone et bouton de commande fourni à la connexion marquée MIC sur la façade de l'IQI. Tous les appels téléphoniques passent désormais par votre système audio, servez-vous simplement du bouton de commande pour répondre et raccrocher ! Vous pouvez également passer au mode d'association en enfonçant et tenant le bouton de commande.

Configuration par logiciel (iOS)

TWEEQ est un nouvel outil de configuration logiciel du DSP pour les amplificateurs de la série IQ. L'amplificateur le plus intelligent exige l'application la plus intelligente, nous avons donc développé TWEEQ en interne en mettant en première ligne les besoins de nos clients pendant le processus de création. Les amplificateurs IQ sont complètement fonctionnels sans TWEEQ, mais pour obtenir le meilleur de votre nouvel amplificateur KICKER, utilisez-le sur votre iPad ou iPhone par l'IQI et entendez la différence !

Installation

Téléchargez et installez KICKER TWEEQ depuis l'Apple Store. KICKER développe actuellement une version Android de l'application qui sera disponible sur Google Play.

Configuration

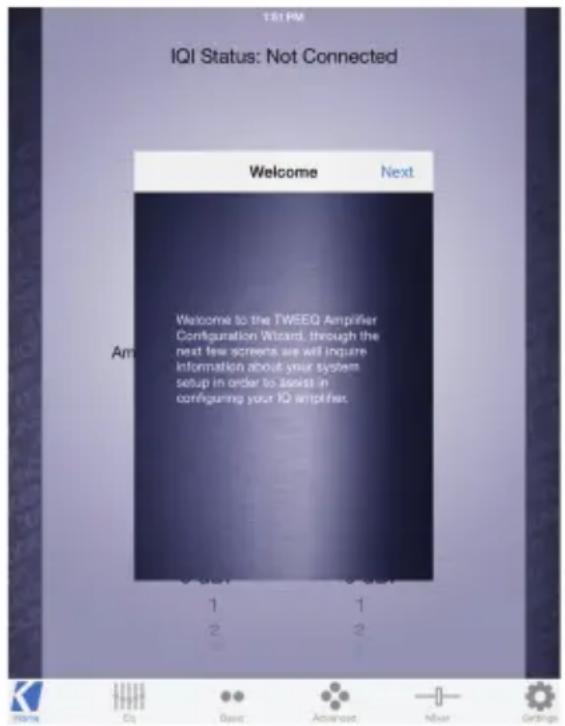

Allumez votre amplificateur IQ et votre IQI. Associez l'IQI avec votre téléphone ou tablette et exécutez TWEEQ. Vous serez invité à lancer l'assistant de configuration. Cliquez sur Next (suivant) pour démarrer la recherche de tous les amplificateurs connectés.

TWEEQ recherche et identifie tous les amplificateurs connectés. KICKER supporte les installations à plusieurs amplificateurs utilisant l'accessoire IQI. Vous pouvez commuter les amplificateurs depuis l'écran HOME (accueil).

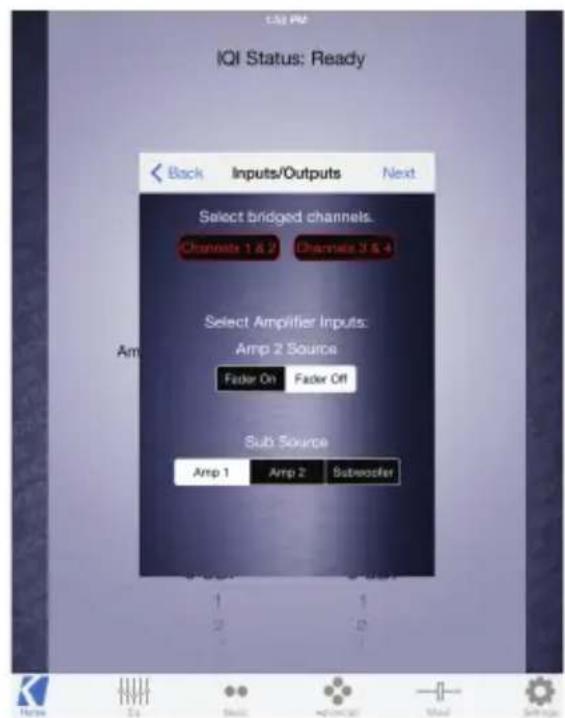

Choisissez de ponter les canaux si les deux canaux pilotent une charge commune. Choisissez FADER ON (atténuateur actif) si vous utilisez deux jeux d'entrées sur l'amplificateur. Choisissez FADER OFF (atténuateur inactif) si vous voulez piloter tous les canaux depuis une seule entrée stéréo. Par exemple, utilisez FADER ON si vous utilisez uniquement AMP 1 comme votre source d'entrée. Sélectionnez la source d'entrée du signal du caisson de graves, le cas échéant.

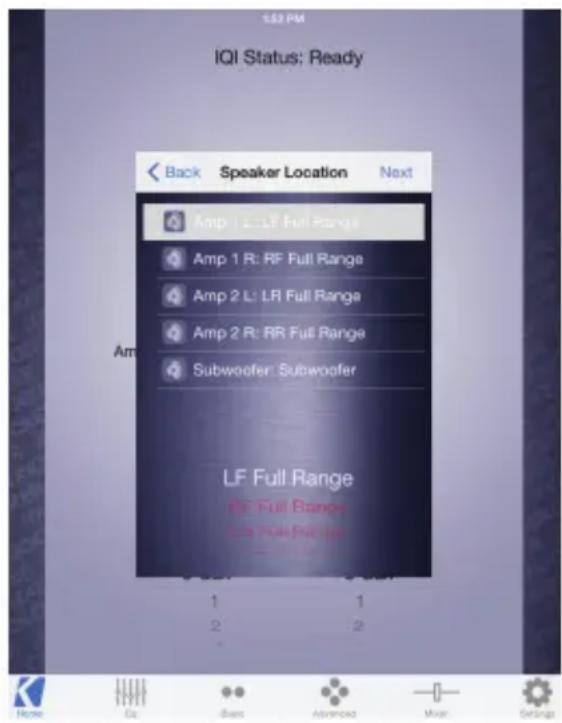

Sélectionnez le type d'enceinte utilisée par chaque canal. Cela aidera le logiciel TWEEQ à configurer automatiquement votre filtre. Reportez-vous au tableau de référence.

Haut-parleur type XOVER

Pleine gamme Sans XOVER

Médium Passe-haut

Médium-grave Passe-bande

Grave Passe-bande

Aigu Passe-haut

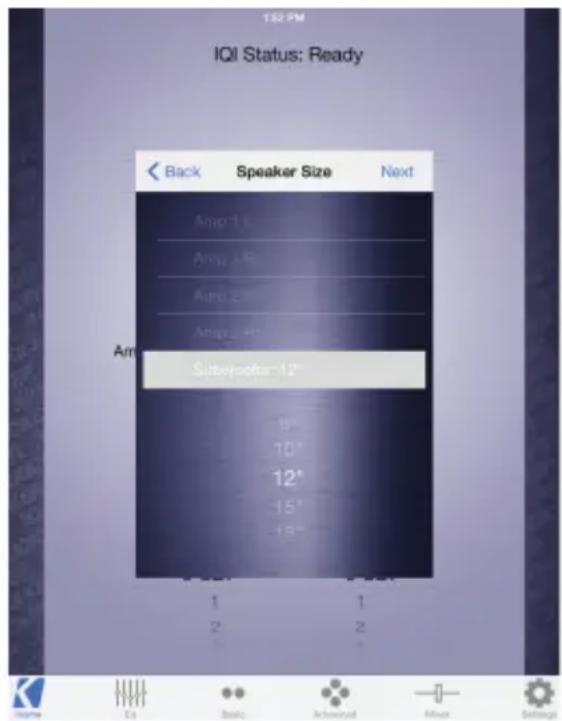

Sélectionnez la taille de l'enceinte de chaque canal. Le logiciel peut ainsi encore mieux configurer votre filtre. Si vous avez choisi d'utiliser un signal large bande dans la fenêtre précédente et si vous avez un IQ 2 ou 4 canaux, vous ne voyez pas cette boîte de dialogue.

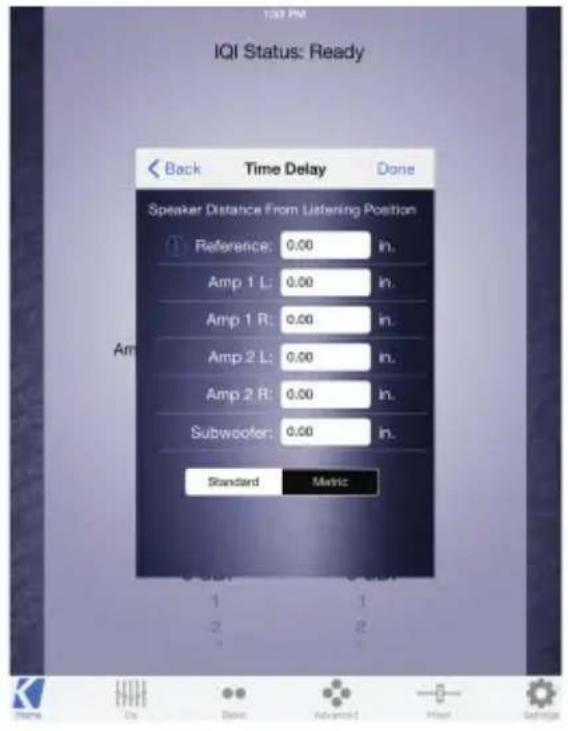

Définissez la distance entre chaque enceinte et la position d'écoute principale. Cela configure automatiquement le retard approprié pour chaque enceinte afin de créer la meilleure scène sonore. Le réglage Reference Speaker (enceinte de référence) doit être défini si une enceinte utilisée n'est pas connectée à l'amplificateur IQ en cours de configuration, et dont l'enceinte est la plus éloignée de la position d'écoute.

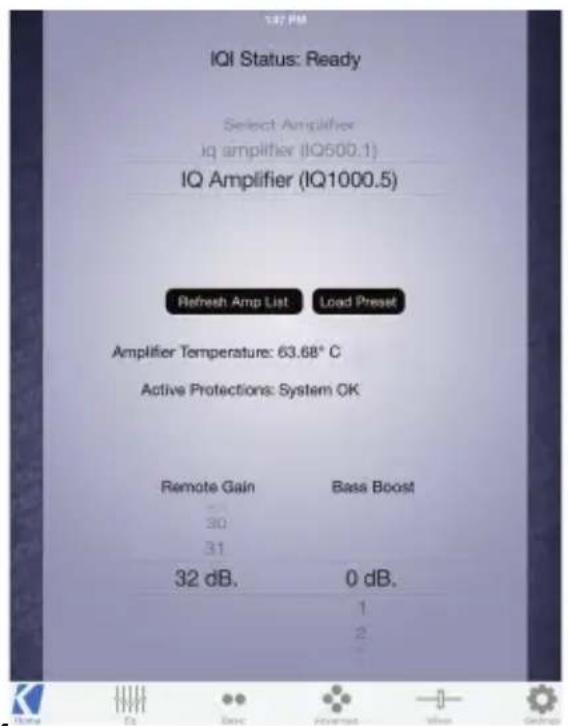

L'écran HOME affichera tous les amplificateurs IQ connectés, leur température de fonctionnement, le gain déporté et les réglages d'amplification des graves. Utilisez le bouton Load Preset (charger un préréglage) pour appliquer un préréglage précédemment configuré à l'amplificateur IQ actuellement sélectionné.

Félicitations ! Votre amplificateur IQ a été automatiquement configuré par l'assistant TWEEQ. Vous pouvez enregistrer ce préréglage en choisissant Save Config (enregistrer la configuration). Nous vous recommandons d'enregistrer cette configuration initiale afin de pouvoir la rappeler pour une écoute A/B.

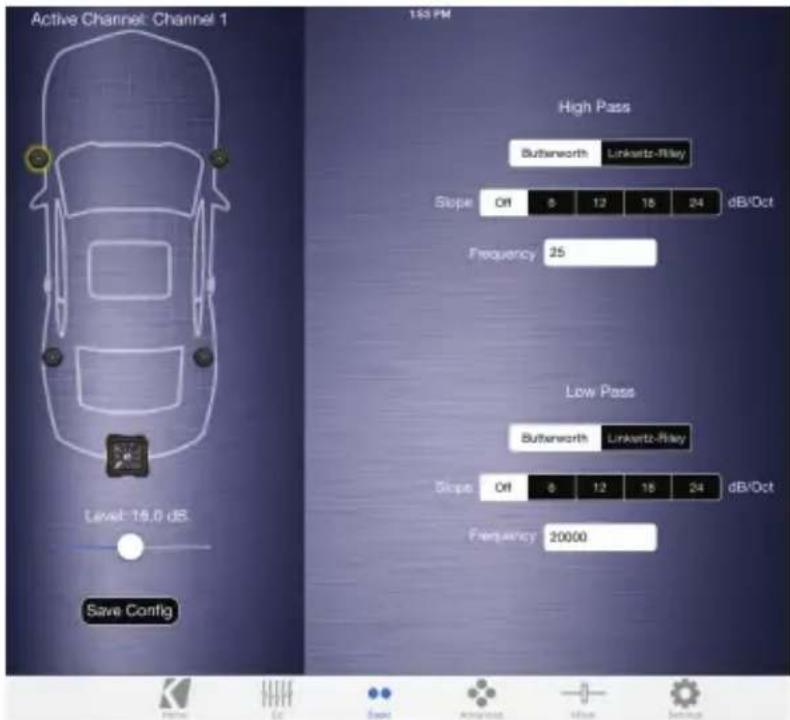

Vous pouvez poursuivre le réglage fin du DSP pour votre ou vos applications spécifiques, y compris le réglage de l'égaliseur, le retard, le mélange des entrées et les réglages de filtre. Pour obtenir toutes les instructions de l'application KICKER TWEEQ, téléchargez le manuel complet depuis www.kicker.com/support.

Les produits KICKER sont garantis contre les défauts. La durée et les modalités de la garantie dépendent des lois du pays dans lequel le produit a été acheté. Pour plus d'informations, veuillez vérifier auprès de votre distributeur local KICKER ou visiter le site : www.kicker.com/warranty.

IMPORTANT SAFETY WARNING – PROLONGED CONTINUOUS OPERATION OF AN AMPLIFIER IN A DISTORTED OR CLIPPED MANNER CAN CAUSE YOUR AUDIO SYSTEM TO OVERHEAT, POSSIBLY CATCHING FIRE AND RESULTING IN SERIOUS DAMAGE TO YOUR COMPONENTS AND/OR VEHICLE.
