MODE D'EMPLOI PPR 4 A1 POWERFIX

Avant de lire le mode d'emploi, ouvrez la page contenant les illustrations et familiarisez-vous ensuite avec toutes les fonctions de l'appareil.

Consignes de sécurité 8

Accessoires fournis 8

Description de l'appareil 8

Caractéristiques techniques 9

Utilisation 9

Maintenance et nettoyage 10

Mise au rebut 11

Service après-vente 11

Importateur 11

Déboucheur de tuyaux

Toutes nos félicitations !

Avec votre achat, vous avez opté pour un produit de grande qualité. Familiarisez-vous avec le produit avant la première mise en service. Lisez attentivement le mode d'emploi suivant à cette fin. N'utilisez le produit que conformément aux consignes et pour les domaines d'utilisation prévus. Conservez soigneusement ces instructions. En cas de transfert du produit à un tiers, remettez-lui également tous les documents.

Usage conforme

Le Déboucheur tuyau sert au nettoyage écologique et sans produits chimiques de déversoirs, de tuyaux et d'autres endroits inaccessibles par pression d'air.

Cet appareil est destiné à l'usage privé, il n'est pas à utiliser pour des applications commerciales ou industrielles.

Risques de blessures !

• Ne dirigez jamais l'appareil sur des animaux ou d'autres personnes.
• Cet appareil n'est pas prévu pour des personnes (y compris des enfants) dont les capacités physiques, sensorielles ou mentales ou dont le manque d'expérience ou de connaissances les empêchent d'assurer un usage sûr des appareils, s'ils n'ont pas été surveillés ou initiés au préalable.
• Les enfants doivent être surveillés afin d'éviter qu'ils ne jouent avec l'appareil.
• N'utilisez pas d'essence, d'alcool, de produits nettoyants contenant du carbone ou assimilés, pour éviter les vapeurs nocives. Cet appareil fonctionne exclusivement à l'air comprimé, sans ajout de produits chimiques.

Attention aux dommages matériels !

• Retirez tous les éléments amovibles, tels que par ex. les tamis filtrants, et fermez toutes les ouvertures du tuyau, comme par ex. les trop-pleins, à l'aide d'un chiffon humide ou assimilé. Vous évitez ainsi toutes souillures par éclaboussures qui résulteraient des poussées de pression d'air.
• Utilisez uniquement l'appareil sur des déversoirs résistants à la pression. Les tuyaux vissés sont plus résistants à la pression que ceux qui ont été enfichés. Etayez les siphons mal installés contre le sol ! Sinon, la pression d'air peut endommager le siphon.

Accessoires fournis

Déboucheur tuyau

Module pour WC

Module pour douche

Modules Ø 6 cm et Ø 5 cm

Bouchon anti-débordement

Mode d'emploi

Description de l'appareil

Fig. A :

① Valve de décompression ② Capuchon de fermeture ③ Pompe ④ Déclencheur d'air comprimé ⑤ Ouverture de sortie d'air

Fig. B :

⑥ Module pour WC ⑦ Module pour douche ⑧ Module ∅ 6 cm ⑨ Module ∅ 5 cm 10 Bouchon anti-débordement

Caractéristiques techniques

Pression de service max. : 4 bars

Modules : module ∅ 6 cm

Module ∅ 5 cm

Module pour WC

Module pour douche

Utilisation

1. Choisissez le module adapté ⑥/⑦/⑧/⑨ pour le renvoi bouché et insérez-le dans l'ouverture de sortie d'air ⑤. Assurez-vous qu'il soit fermement enclenché.
2. Retirez les tamis ou d'autres inserts du siphon.
3. Fermez toutes les ouvertures, comme par ex. les trop-pleins du tuyau à nettoyer. Utilisez pour les débordements le bouchon anti-débordement 10:

- Si le trop-plein est rond, exercez une pression constante sur la goupille à ressort jusqu'à rabattre le levier de verrouillage de manière à le placer dans le prolongement avec la goupille à ressort (fig. 1.).

- Introduisez-le dans le trop-plein. Dès que le levier de verrouillage touche la paroi arrière, il se redresse (fig. 2.).

- Relâchez lentement la goupille à ressort et contrôlez la fermeture complète du trop-plein. Les bords du bouchon anti-débordement 10 doivent fermer le plus régulièrement possible le trop-plein, pour éviter tout échappement de résidus de saletés.

Fig. 3 : Mise en place correcte du bouchon anti-débordement 10

- Dans le cas où le débordement se prolonge, maintenez la goupille à ressort enfoncée et basculez le levier de verrouillage de manière à ce qu’il soit perpendiculaire à la goupille à ressort (fig. 4).

- Introduisez-le dans le trop-plein.

- Faites pivoter la goupille à ressort de 90° et relâchez-la lentement (fig. 5).

- Contrôlez la fermeture complète du trop-plein. Les bords du bouchon anti-débordement 10 doivent fermer le plus régulièrement possible le trop-plein, pour éviter tout échappement de résidus de saletés.

Le bouchon anti-débordement 10 n'est pas adapté à tous les trop-pleins. Dans le cas où le bouchon anti-débordement 10 ne peut pas fermer le trop-plein, utilisez un chiffon, par exemple, pour le refermer.

Utilisez uniquement l'appareil sur des déversoirs et conduites résistants à la pression. Étayez les siphons mal installés contre le sol ! Sinon, la pression d'air peut endommager le siphon.

1. Fermez le déversoir à l'aide d'un bouchon et faites couler de l'eau chaude (jusqu'à env. 7 cm au-dessus du déversoir). Le plein effet de la pression n'est obtenu qu'à partir du moment où le tuyau bouché est entièrement rempli d'eau. Sans eau dans le tuyau, l'effet de la pression est fortement réduit.
2. Exercez une légère pression, en actionnant 3 à 4 fois rapidement la pompe ③. Si vous pompez trop lentement, de l'air peut à nouveau s'échapper de l'appareil.

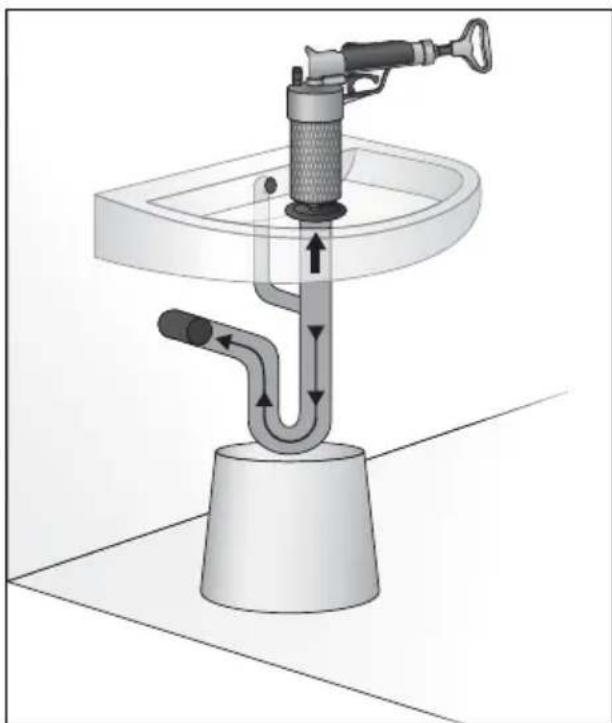

3. Retirez le bouchon et insérez l'appareil sur le déversoir, conformément à la figure 6.

1. Déclenchez ensuite le coup de bélier. Pendant ce temps, appuyez l'appareil fermement contre le déversoir.
2. Si l'installation reste bouchée, assurez-vous que les tuyaux supportent la pression en augmentant la pression au prochain coup de bélier.
3. Sortez l'appareil de l'eau et actionnez rapidement la pompe ③ env. 10 fois.
4. Si vous souhaitez laisser s'échapper un peu de pression de l'appareil, dévissez la valve de décompression ①. Puis, serrez-la à nouveau.
5. Replacez l'appareil sur le déversoir et actionnez le coup de bélier.

Répétez cette opération aussi longtemps que le niveau d'eau est encore au-dessus du déversoir. Le cas échéant, remplissez d'eau.

1. Répétez la poussée, jusqu'à réussir à déboucher entièrement.

Si vous ne réussissez pas à créer de pression, contrôlez la valve de décompression ①. Vissez-la fermement sur l'appareil.

Maintenance et nettoyage

- Nettoyez les modules 6/7/8/9 et le boîtier à l'aide d'un chiffon humide. En cas de taches tenaces, appliquez un produit de nettoyage doux.

Attention ! risque d'endommager l'appareil !

N'utilisez pas de produits de nettoyage agressifs ou chimiques ou d'agents abrasifs, pour nettoyer l'appareil ou ses modules 6/7/8/9. Ils peuvent en effet agresser les surfaces.

La poussière blanche sur la pompe ③ ne constitue pas une saleté. Il s'agit de talc qui a été utilisé dans le cadre de la première lubrification de la pompe en usine.

Après un usage fréquent, il peut arriver qu'il faille lubrifier la pompe ③ :

1. Dévissez le capuchon de fermeture ②.
2. Mettez quelques gouttes d'huile silicone sur la poignée. En utilisant d'autres huiles, vous risquez d'endommager les joints ou les plastiques.

1. Vissez le capuchon de fermeture ② à la main.

Mise au rebut

Mettez l'appareil au rebut dans le respect de l'environnement.

Respectez la réglementation en vigueur.

En cas de doutes, contactez votre organisme de recyclage.

Éliminer l'ensemble des matériaux d'emballage d'une manière respectueuse de l'environnement.

Service après-vente

Tel.: [phone]

E-Mail: [e-mail]

IAN 73777

Tel.: [phone] (0,08 CHF/Min., mobile max. 0,40 CHF/Min.)

E-Mail: [e-mail]

IAN 73777

Importateur

KOMPERNASS GMBH

BURGSTRASSE 21

44867 BOCHUM, GERMANY

www.kompernass.com
