MODE D'EMPLOI Akoya X55089 (MD 20889) MEDION

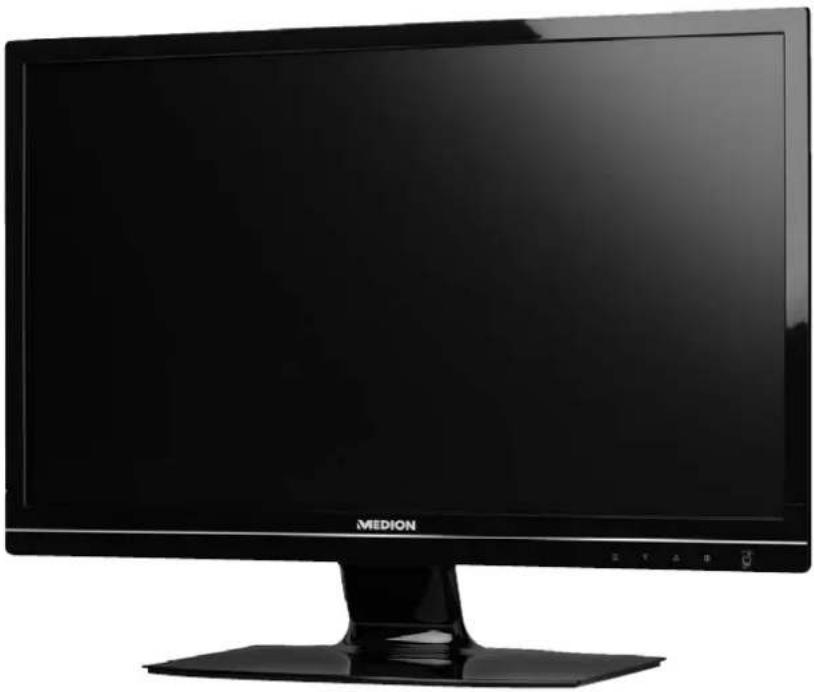

Écran large 58,4 cm/23" avec rétroéclairage LED

Écran LED 58,4 cm/23"

Monitor z osvetlitvijo ozadja LED 58,4 cm/23"

Écran large 58,4 cm/23" avec rétroéclairage LED

Mode d'emploi

Nous vous félicitons pour l'achat de ce produit. Ce produit a été développé selon les connaissances techniques les plus récentes, et fabriqué avec les éléments électriques/électroniques les plus fiables et les plus modernes.

Avant de mettre l'appareil en marche, prenez le temps de lire attentivement le mode d'emploi suivant.

Merci!

Déclaration de conformité

L'écran respecte les exigences de compatibilité électromagnétique et de sécurité électrique.

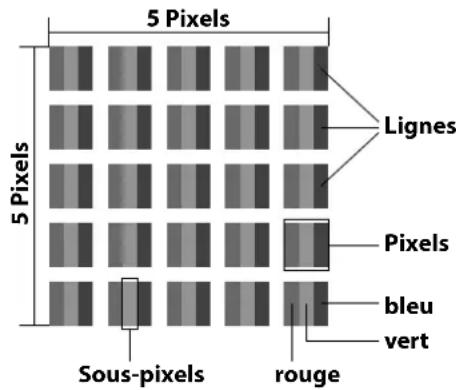

Votre appareil est conforme à la norme européenne ISO 9241-307 (défaut de pixels classe II).

Cet appareil respecte les exigences fondamentales et prescriptions importantes de la directive CEM 2004/108/CE ainsi que celles de la directive basse tension 2006/95/CE.

Cet appareil respecte les exigences fondamentales et prescriptions importantes en matière d'écoconception de la directive 2009/125/CE (Règlement 642/2009).

Copyright © 2012, Version 1 - 06.11.2012

Tous droits réservés.

Le présent mode d'emploi est protégé par le droit d'auteur. Tous droits réservés. Sans l'autorisation écrite du fabricant, la reproduction est interdite sous quelque forme que ce soit (mécanique, électronique, etc.).

Le Copyright est la propriété de la société Medion®.

Sous réserve de modifications techniques et visuelles ainsi que d'erreurs d'impression.

Ce produit intègre une technologie de protection du copyright qui est protégée par le système de réclamations de certains brevets américains et d'autres droits de propriété intellectuelle détenus par Macrovision Corporation et par les autres titulaires de droits. Cette technologie de protection du copyright, dont l'utilisation doit être autorisée par Macrovision Corporation, est uniquement destinée à un usage à domicile ou à d'autres usages de visualisation limités, à moins d'une autorisation spéciale de Macrovision Corporation. L'ingénierie inverse et le démontage sont interdits.

Sommaire

Notre clientèle 28 Service....28 Symboles et avertissements utilisés dans ce mode d'emploi 28

Consignes de sécurité 29

Veiller à la sécurité de fonctionnement....29 Veiller au lieu d'installation 29 Réparation 30 Veiller à la température ambiante....30 Veiller à la sécurité lors des branchements....30 Alimentation électrique....30 Informations relatives à la conformité....31

Mise en service.... 32

Fixation du pied de l'écran....32 Préparatifs sur votre PC 32 Réglages d'écran compatibles....33 Configurations prises en charge en mode vidéo DVI et HDMI....33 Réglages de l'écran sous Windows® XP....34 Réglages de l'écran sous Windows Vista......35 Réglages de l'écran sous Windows® 7 35 Prises arrière....36 Branchement de l'écran....36

Réglage de l'écran 39

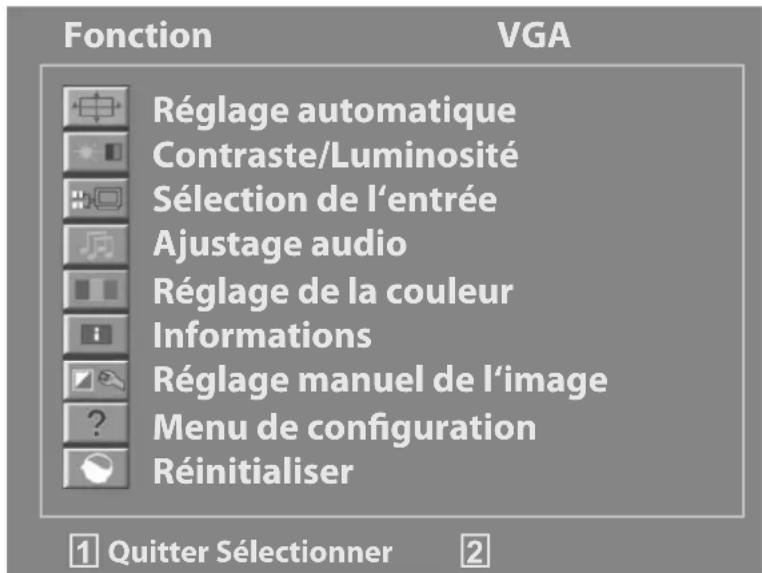

Utilisation du menu OSD 39 Le menu OSD 39

Service après-vente....43

Résolution des problèmes....43 Informations sur les pilotes....44 Vous avez besoin d'une aide supplémentaire ?......44

Remarques concernant le présent mode d'emploi

Veuillez lire attentivement le présent mode d'emploi et respecter toutes les consignes et remarques indiquées. Vous serez ainsi assuré du bon fonctionnement et de la durée de vie de votre écran. Ayez toujours ce mode d'emploi à portée de main à proximité de votre écran et conservez-le soigneusement pour pouvoir le remettre au nouveau propriétaire si vous donnez ou vendez l'écran.

Notre clientèle

Le présent mode d'emploi s'adresse à des utilisateurs aussi bien débutants qu'expérimentés.

Service

Grâce à l'encadrement individuel des clients, nous vous assistons lors de votre travail quotidien. Contactez-nous, nous nous ferons un plaisir de vous aider. Le présent mode d'emploi contient un chapitre séparé concernant le service après-vente commençant «Service après-vente» à partir de la page 43.

Symboles et avertissements utilisés dans ce mode d'emploi

	Danger !Respecter les consignes pour éviter toute décharge électrique.Danger de mort !
	AVERTISSEMENT !Respecter les consignes pour éviter tout dommage de personne et toute blessure !
	Attention !Respecter les consignes pour éviter tout dommage matériel et de l’appareil.
	Important !Information supplémentaire pour l’utilisation de l’appareil.

Utilisation conforme

• Le présent écran TFT sert exclusivement à la reproduction de signaux vidéo et audio d'appareils externes tels qu'ordinateurs, dont les prises et résolutions d'image concordent avec les caractéristiques techniques de l'écran TFT indiquées dans ce mode d'emploi. Toute autre utilisation est considérée comme non conforme.
• Cet appareil est prévu pour être utilisé uniquement à l'intérieur, dans un environnement sec.
• Cet appareil n'est destiné qu'à une utilisation privée. Il n'est pas prévu pour fonctionner dans des entreprises de l'industrie lourde. L'utilisation dans des conditions extrêmes peut l'endommager.
• Cet appareil ne convient pas à l'utilisation sur des équipements de postes de travail à écran au sens du règlement relatif aux postes de travail munis d'écrans de visualisation.

Contenu de la livraison

Veuillez contrôler que la livraison est complète et nous informer dans un délai de quinze jours après l'achat si ce n'est pas le cas. Le produit que vous venez d'acheter comprend :

• Écran
• Câble DVI
• Câble VGA
• Câble audio
• Bloc d'alimentation externe FSP 036-RHC • Cordon d'alimentation
• Pied de l'écran
• Documentation

Veiller à la sécurité de fonctionnement

• Le présent appareil n'est pas destiné à être utilisé par des personnes (y compris les enfants) dont les capacités physiques, sensorielles ou mentales sont limitées ou qui manquent d'expérience et/ou de connaissances, sauf si elles sont surveillées par une personne responsable de leur sécurité ou ont reçu de cette personne les instructions pour utiliser l'appareil. Surveillez les enfants afin de garantir qu'ils ne jouent pas avec l'appareil.
• Conservez les emballages tels que les plastiques hors de portée des enfants : ils pourraient s'étouffer !
• N'ouvrez jamais le boîtier de l'écran (risque d'électrocution, de court-circuit et d'incendie) ! Ne procédez vous-même à aucune modification de l'appareil.
• N'introduisez pas d'objets à l'intérieur de l'écran par les fentes et les ouvertures (risque d'électrocution, de court-circuit et d'incendie) !
• Les fentes et ouvertures de l'écran servent à son aération. Ne recouvrez pas ces ouvertures (risque de surchauffe et d'incendie) !
• N'exercez pas de pression sur l'écran, qui risquerait de se briser.
• Attention ! Un écran brisé représente un risque de blessure. Enfilez des gants de protection pour ramasser les éclats de verre et envoyez les parties brisées à votre service après-vente afin d'en garantir le recyclage adéquat. Lavez-vous ensuite les mains au savon, car il se peut que des produits chimiques s'échappent.
• Ne touchez pas l'écran avec les doigts ou avec des objets à arêtes vives afin d'éviter de l'endommager.

Contactez le service après-vente lorsque :

• le cordon d'alimentation a fondu ou est endommagé,
• du liquide a pénétré à l'intérieur de l'écran,
• l'écran ne fonctionne pas correctement,
• l'écran est tombé ou le boîtier est endommagé.

Veiller au lieu d'installation

• Durant les premières heures d'utilisation, les nouveaux appareils peuvent dégager une odeur typique, mais totalement inoffensive s'estompant progressivement au fil du temps. Pour combattre cette formation d'odeur, nous vous conseillons d'aérer régulièrement la pièce. Lors du développement de ce produit, nous avons tout mis en œuvre pour que les taux restent largement inférieurs aux taux limites en vigueur.
• Placez votre écran et tous les périphériques raccordés dans un lieu à l'écart de l'humidité et évitez la poussière, la chaleur et le rayonnement direct du soleil. Le non-respect de ces consignes peut entraîner des dysfonctionnements ou endommager l'écran.
• N'utilisez pas votre écran en plein air : selon les conditions météorologiques (p. ex. pluie, neige), vous risquez de l'endommager.
• N'exposez pas l'écran à des gouttes ou projections d'eau et ne posez aucun récipient rempli de liquide (vases, etc.) sur ou à proximité de l'écran. Le récipient pourrait se renverser et le liquide porter atteinte à la sécurité électrique.
• Ne placez pas de source potentielle d'incendie (p. ex. une bougie allumée) sur ou à proximité de l'appareil.
• Veillez à assurer un espace suffisamment grand dans le meuble de rangement. Respectez un espace minimal de 10 cm tout autour de l'appareil pour permettre une aération suffisante.
• Placez et utilisez tous les composants sur un support stable, plat et exempt de vibrations afin d’éviter que l’écran ne tombe.

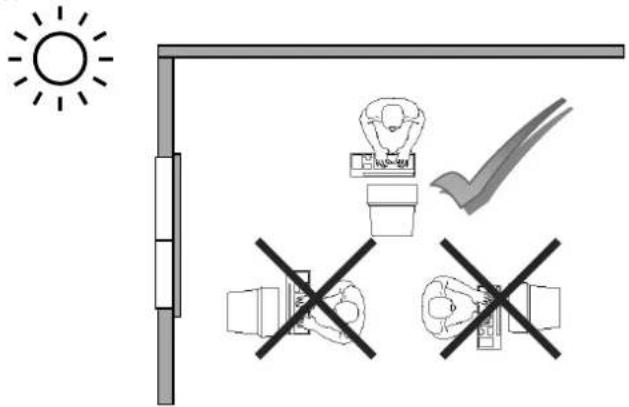

• Évitez les lumières aveuglantes, les reflets et les forts contrastes clairs/sombres afin de ménager vos yeux et d'assurer une ergonomie agréable du poste de travail.
• Faites régulièrement des pauses pendant le travail devant votre écran afin de prévenir fatigue et contractures.

Réparation

• La réparation de votre écran doit être exécutée uniquement par un personnel spécialisé et qualifié.
• Lorsqu'une réparation est nécessaire, veuillez vous adresser exclusivement à nos partenaires de service agréés.

Veiller à la température ambiante

• L'écran peut être utilisé à une température ambiante de C à +35° C et avec une humidité relative de l'air inférieure à 80% (sans condensation).
• S'il est hors tension, l'écran peut être stocké à une température de -20° C à +60° C.

Danger ! tenez compte de ce qui suit :

Après avoir transporté l'écran, attendez qu'il soit à nouveau à température ambiante avant de l'allumer.

En cas de fortes variations de température ou d'humidité, la condensation peut engendrer la formation d'humidité à l'intérieur de l'écran, susceptible de provoquer un court-circuit.

Remarque :

Certaines parties de l'appareil restent sous tension même lorsque l'interrupteur d'alimentation est éteint. Pour couper l'alimentation électrique de votre écran ou le mettre totalement hors tension, débranchez la fiche secteur de la prise de courant.

• Raccordez l'écran uniquement à une prise de courant avec mise à la terre 100-240 V~, 50-60 Hz. Si vous avez des doutes en ce qui concerne l'alimentation électrique sur le lieu d'installation, demandez conseil à votre fournisseur d'électricité.
• Pour plus de sécurité, nous recommandons d'utiliser une protection contre les surtensions afin de protéger votre écran contre les dommages causés par les pics de tension ou la foudre qui peuvent toucher le réseau électrique.
• Pour interrompre l'alimentation en courant de votre écran, débranchez la fiche secteur de la prise de courant.
• Ne recouvrez pas le bloc d'alimentation pour éviter tout dégât dû à une surchauffe.
• N'utilisez plus le bloc d'alimentation si le boîtier ou le cordon d'alimentation le reliant à l'appareil est endommagé. Remplacez-le par un bloc d'alimentation de même type.
• Utilisez exclusivement le bloc d'alimentation fourni (modèle : FSP, FSP 036-RHC).
• La prise de courant doit se trouver à proximité de votre écran et être facilement accessible.
• Disposez les câbles de telle sorte que personne ne puisse marcher ni trébucher dessus.
• Ne posez pas d'objets sur les câbles : vous risqueriez de les endommager.
• Attention : l'interrupteur de veille de cet appareil n'en coupe pas complètement l'alimentation électrique. En mode Veille, l'appareil consomme encore du courant. Pour couper totalement l'alimentation électrique, débranchez la fiche de la prise de courant.
• Prévoyez au moins un mètre de distance entre l'écran et les interférences haute fréquence et magnétiques éventuelles (téléviseur, enceintes acoustiques, téléphone portable, etc.) afin d'éviter tout dysfonctionnement et toute perte de données.
• La fabrication de ce produit met en œuvre les techniques les plus modernes. Toutefois, en raison de la complexité de ces techniques, il peut arriver, dans des cas très rares, qu'un ou plusieurs points lumineux fassent défaut.

Informations relatives à la conformité

Le présent écran respecte les exigences de compatibilité électromagnétique et de sécurité électrique. Votre appareil respecte la norme européenne ISO 9241-307 Classe II («Pixels défectueux des écrans» à partir de la page 46).

Votre CEM 2004/108/CE et de la directive « Basse tension » 2006/95/CE.

Le présent sur l'écoconception 2009/125/CE (Règlement n° 1275/2008 et 278/2009).

Cet écran est conforme aux normes ENERGY STAR®.

En tant que partenaire ENERGY STAR®, MEDION garantit que cet appareil répond aux normes ENERGY STAR® pour l'optimisation de la consommation d'électricité.

Important!

Avant la mise en service, lisez impérativement le chapitre «Consignes de sécurité» à partir de la page 29

Fixation du pied de l'écran

Avant de brancher votre écran, fixez le pied comme illustré.

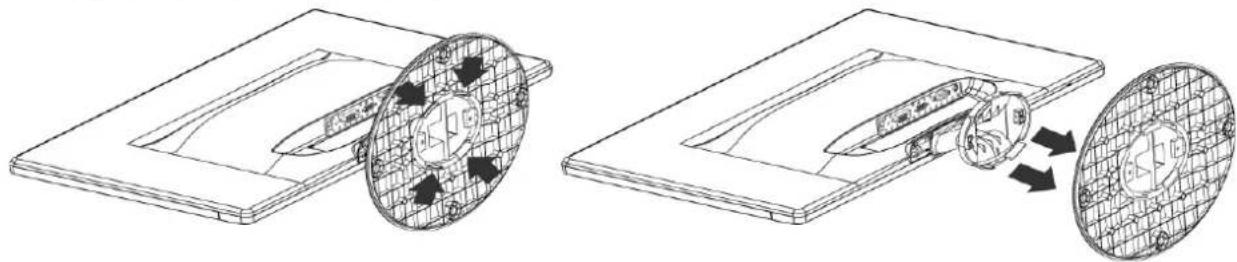

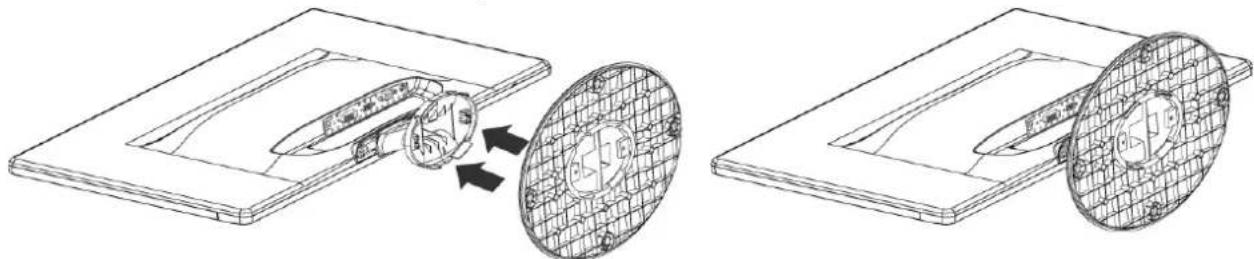

Fixation du pied de l'écran (illustrations non contractuelles)

Retirez le pied de l'écran comme illustré.

Retirer le pied de l'écran (illustration non contractuelle)

Préparatifs sur votre PC

Si vous aviez jusqu'ici raccordé à votre ordinateur un écran à tube cathodique, vous devez éventuellement faire quelques préparatifs. Ceci est nécessaire si vous utilisiez votre ancien écran avec des réglages qui ne sont pas compatibles avec votre nouvel écran.

L'écran représente jusqu'à 1920 x 1080 pixels. Cette résolution correspond à la résolution physique. Avec la résolution physique, les écrans atteignent une qualité d'image maximale. Si vous passez à une représentation avec des réglages divergents, il se peut que l'affichage n'apparaisse pas sur toute la surface de l'écran.

Des déformations de la représentation à l'écran sont également possibles, en particulier avec les écritures.

Avant de brancher le nouvel écran, réglez sur votre ordinateur, en utilisant l'ancien écran, une résolution et une fréquence d'image qui sont compatibles avec les deux écrans.

Arrêtez ensuite l'ordinateur et branchez le nouvel écran.

Après avoir redémarré l'ordinateur, vous pouvez ajuster les réglages d'écran de votre comme décrit.

Réglages d'écran compatibles

Le présent écran prend en charge les modes suivants :

Résolution Fréquence horizontale Fréquence verticale
720 x 400	31,47 kHz 70 Hz
640 x 480	31,47 kHz 60 Hz
640 x 480	31,47 kHz 67 Hz
640 x 480	37,8 kHz 72 Hz
640 x 480	37,5 kHz 75 Hz
800 x 600	37,7 kHz 56 Hz
800 x 600	37,8 kHz 60 Hz
800 x 600	48,0 kHz 72 Hz
800 x 600	46,87 kHz 75 Hz
832 x 624	48,67 kHz 75 Hz
1024 x 768	48,36 kHz 60 Hz
1024 x 768	56,48 kHz 70 Hz
1024 x 768	60,0 kHz 75 Hz
1152 x 864	67,0 kHz 75 Hz
1152 x 870	45,0 kHz 75 Hz
1280 x 768	47,0 kHz 60 Hz
1280 x 960	60,0 kHz 60 Hz
1280 x 1024	63,98 kHz 60 Hz
1280 x 1024	80,0 kHz 75 Hz
1440 x 900	56,0 kHz 60 Hz
1440 x 900	71,0 kHz 75 Hz
1400 x 1050	65,1 kHz 60 Hz
1600x 1200	75,0 kHz 60 Hz
1680 x 1050	65,0 kHz 60 Hz
1920 x 1080*	67,0 kHz 60 Hz

Résolution (physique) recommandée

Configurations prises en charge en mode vidéo DVI et HDMI

480i/480p

576i/576p

720p

1080i/1080p

Réglages de l'écran sous windows® XP

Sous Windows XP, procédez aux réglages de l'écran dans le programme Windows « Propriétés d’Affichage ». Le programme peut être lancé de la manière suivante :

- clic droit sur la surface de travail Windows (Bureau) puis clic gauche sur « Paramètres » ou

- en démarrant le programme « Paramètres d'affichage » dans le « Panneau de configuration ».

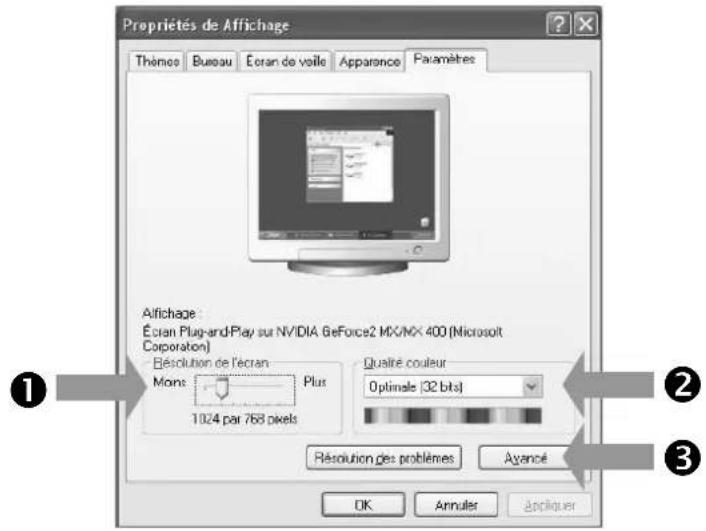

III. : Propriétés de Affichage

La résolution est réglée sous « Résolution de l'écran » (①).

Sous « Qualité couleur » (②), vous pouvez régler l'intensité des couleurs (nombre de couleurs représentées). Votre écran prend en charge une intensité de 16 millions de couleurs maximum, ce qui correspond à 32 bits ou « Real Color ».

La fréquence de rafraîchissement de l'image peut être réglée sous « Avancé » (③).

Suivant la configuration de votre ordinateur, il est possible qu'une fenêtre avec les propriétés de votre carte graphique s'ouvre.

Sous « Carte », vous pouvez régler la valeur souhaitée dans le champ « Lister tous les modes ».

III. : Détails des Propriétés de Affichage

Important!

Si vos réglages ne correspondent pas aux valeurs compatibles avec votre écran, vous n'aurez éventuellement pas d'image. Dans ce cas, rebranchez votre ancien écran et entrez dans « Propriétés d’Affichage » des valeurs correctes pour les options mentionnées ci-dessus.

Réglages de l'écran sous windows vista®

Sous Windows Vista®, procédez aux réglages de l'écran dans le programme Windows « Personnaliser l'apparence et les sons ». Le programme peut être lancé de la manière suivante :

• clic droit sur la surface de travail Windows (Bureau) puis clic gauche sur « Personnalisation » ou
• avec Démarrage → Panneau de configuration → Personnaliser l'apparence et les sons par un double clic gauche.

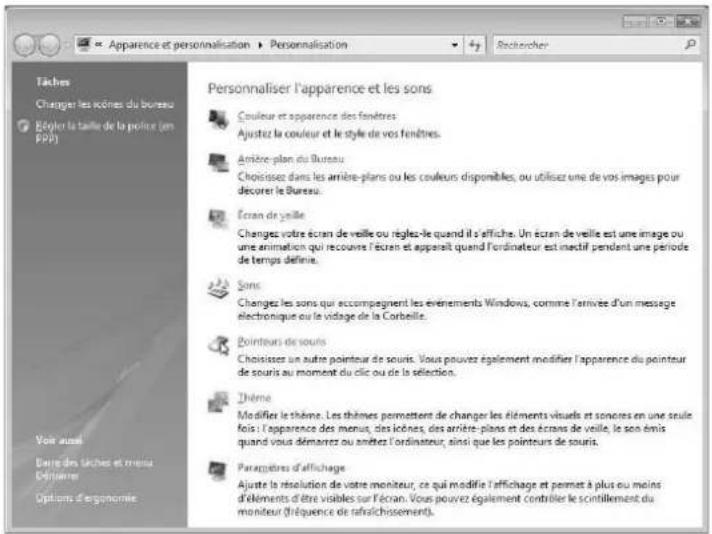

III. : Personnaliser l'apparence et les sons

- Ouvrez le menu « Paramètres d'affichage » pour ajuster la résolution et la fréquence.

Réglages de l'écran sous windows® 7

Sous Windows® 7, procédez aux réglages de l'écran dans le programme Windows « Apparence et personnalisation ». Le programme peut être lancé de la manière suivante :

• clic droit sur la surface de travail Windows (Bureau) puis clic gauche sur « Personnalisation » ou
• avec Démarrage → Panneau de configuration → Apparence et personnalisation par un double clic gauche.

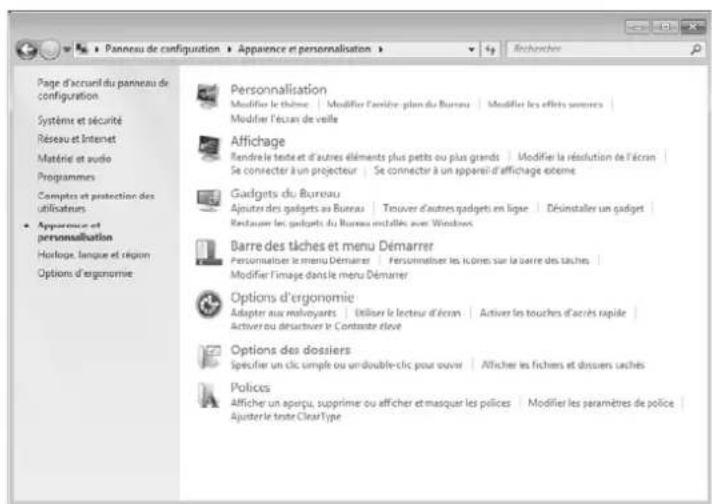

III. : Apparence et personnalisation

- Sélectionnez le menu Affichage → Modifier la résolution de l'écran pour ajuster la résolution et la fréquence.

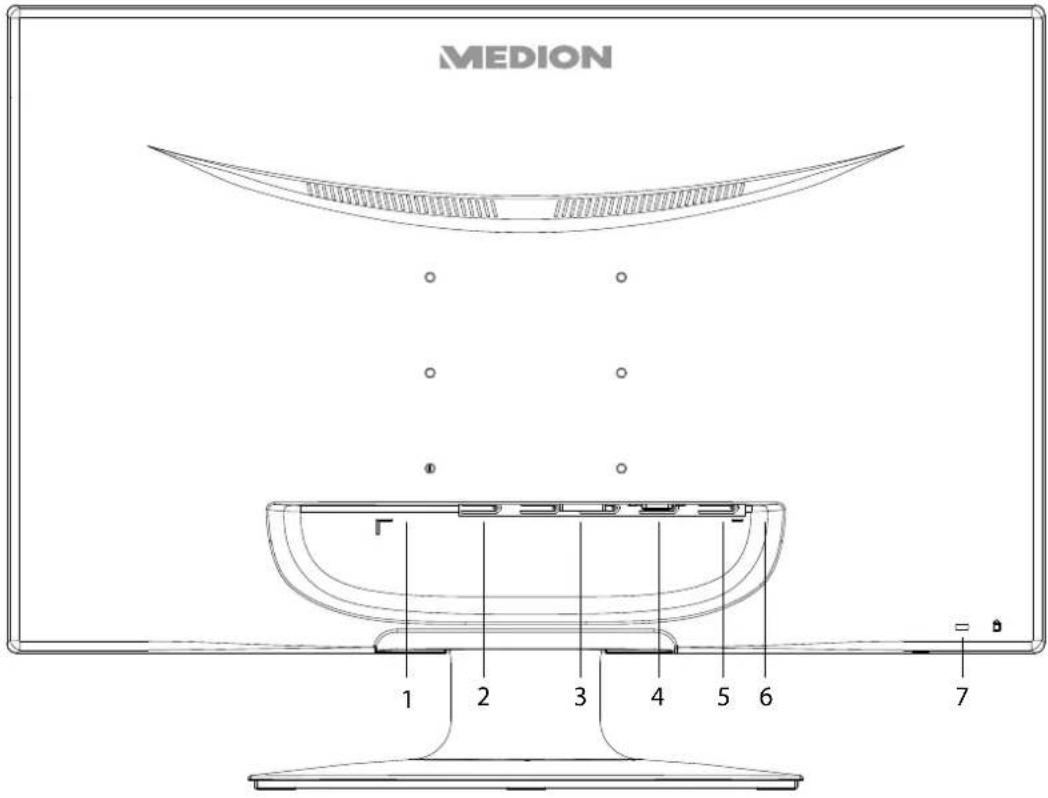

Prises arrière

(Ill. : arrière de l'écran, illustration non contractuelle)

1) Alimentation électrique (DC IN) 2) Port HDMI (HDMI) 3) Port DVI-D à 24 broches (DVI) 4) Port D-Sub mini à 15 broches (VGA) 5) Prise jack stéréo 3,5 mm (AUDIO IN) 6) Prise casque (EARPHONE)

L'utilisation d'un casque avec un volume élevé peut entraîner des problèmes d'ouïe permanents. Réglez le volume à son niveau le plus bas avant de commencer la lecture. Démarrez la lecture et augmentez le volume jusqu'à un niveau agréable pour vous. La modification du réglage de base de l'égaliseur peut accroître le volume et entraîner des problèmes d'ouïe permanents.

Si un appareil est utilisé pendant une longue période à un volume élevé avec un casque, cela peut entraîner des lésions à la capacité auditive de l'auditeur.

7) Ouverture pour le verrouillage Kensington®. Ce dispositif sert à la protection antivol de l'écran.

Branchement de l'écran

• Assurez-vous que l'écran n'est pas encore raccordé au réseau électrique (fiche secteur non branchée) et qu'écran et ordinateur ne sont pas encore allumés.
• Préparez éventuellement votre ordinateur pour le branchement d’un écran afin de garantir que les réglages pour votre nouvel écran soient corrects.

Remarque :

Un seul type de prise peut toujours être utilisé simultanément.

1 Raccordement du câble de signal

- Branchez le câble de signal dans la prise VGA, DVI ou HDMI adéquate de votre ordinateur et de l'écran.

2 Raccordement du câble audio

- Branchez le câble audio dans les prises audio adéquates de l'ordinateur et de l'écran.

3 Raccordement au secteur

- Raccordez le câble électrique du bloc d'alimentation à la prise d'alimentation en courant de l'écran.

Puis raccordez une extrémité du cordon d'alimentation fourni au bloc d'alimentation et l'autre extrémité à une prise de courant appropriée. La prise doit se trouver à proximité de votre écran et être facilement accessible. (Utiliser le même circuit que pour l'ordinateur.)

Remarque :

Veillez à ce que l'interrupteur d'alimentation sur le bloc d'alimentation externe soit en position « I ».

4 Mise en route de l'écran

- Allumez votre écran via le bouton marche/veille, situé à l'avant de l'appareil. Allumez ensuite votre ordinateur.

Emplacement de l'écran

Attention : positionnez votre écran de manière à éviter les reflets, les lumières aveuglantes et les forts contrastes clairs/sombres.

(Ill. : emplacement de l'écran)

(Ill. : poste de travail à écran)

• Surface d'appui pour les mains : 5 - 10 cm
• Ligne supérieure de l'écran à la hauteur des yeux ou légèrement en dessous • Distance des yeux : de 40 à 70 cm
• Espace pour les jambes (vertical) : au moins 65 cm
• Espace pour les jambes (horizontal) : au moins 60 cm

Éléments de commande

III. Éléments de commande sur la façade

Touche-capteur	Description
1	Cette touche permet d'afficher l'OSD (On Screen Display). Appuyez sur cette touche pour quitter l'OSD.1 + 4Verrouillage du bouton marche/veille, lorsque l'OSD n'est pas activé1 + 3Verrouillage de la touche du menu OSD, lorsque l'OSD n'est pas activéPour activer/désactiver le verrouillage, maintenez les combinaisons de touches enfon-cées jusqu'à ce que la barre affichée soit complètement passée de gauche à droite. Un message correspondant s'affiche alors à l'écran.
2	Utilisez cette touche pour confirmer le choix du paramètre à modifier.Si vous ne vous trouvez pas dans l'OSD : choisir la source d'entrée.
3	Lorsque l'OSD est activé, utilisez cette touche pour sélectionner un paramètre et aug-menter la valeur.Si vous ne vous trouvez pas dans l'OSD : affichage direct du menu MODE IMAGE.
4	Lorsque l'OSD est activé, utilisez cette touche pour sélectionner un paramètre et ré-duire la valeur.Si vous ne vous trouvez pas dans l'OSD : affichage direct du menu CONTRASTE / LU-MINOSITÉ.
5	Indique que l'appareil est en service. Pour une description plus détaillée du témoin de fonctionnement, voir aussi page 42Cette touche vous permet d'allumer l'écran ou de le mettre en mode Veille.

Réglage de l'écran

L'On Screen Display (abrégé OSD) est un menu qui est affiché temporairement par l'écran. Ce menu vous permet de régler certains paramètres de l'écran.

Utilisation du menu OSD

1) Touchez la touche-capteur ① pour activer le menu OSD. 2) Les touches-capteurs ④/③ vous permettent de sélectionner les options du menu principal. 3) Confirmez votre sélection à l'aide de la touche-capteur ②. 4) Touchez la touche-capteur ① pour quitter le menu OSD.

Important!

Si aucune touche de l'écran n'est actionnée, le menu OSD disparaît automatiquement au bout du laps de temps prédéfini.

Le menu OSD

Les principales fonctions ou possibilités de réglage de l'affichage à l'écran (OSD) sont expliquées ci-dessous.

III. : menu OSD

Important!

Suite à d'éventuelles modifications techniques, les menus décrits ici peuvent diverger de ceux affichés sur votre écran.

Option de menu	Fonction / sous-menu
	RÉGLAGE AUTOMATIQUE (AUTOMATIC ADJUSTMENT) : définit le positionnement horizontal et vertical, la phase (réglage de précision) et l'horloge (taille H).
	CONTRASTE (CONTRAST) : définit le contraste de l'image.LUMINOSITÉ (BRIGHTNESS) : pour ajuster la luminosité de l'image.DCR : vous pouvez ici activer/désactiver la fonction DCR (contraste dynamique).ECO : activer et désactiver ECO. L'ajustement du contraste et de la luminosité ainsi que la fonction DCR sont désactivés en mode ECO.OD : activer et désactiver la fonction OD (Overdrive). Si cette fonction est activée, le temps de réaction est réduit de 5 ms (typ.) à 2 ms (gris à gris, typ.).
	Important!Pour pouvoir procéder à des réglages du contraste et de la luminosité, le paramètre STANDARD doit être sélectionné dans MODE IMAGE.
	SÉLECTION DE L'ENTRÉE (INPUT SELECT) : commutez ici le signal entrant.
	AJUSTAGE AUDIO (AUDIO ADJUSTMENT) : pour le réglage des fonctions audio.
		VOLUME : définit le volume sonore au niveau des haut-parleurs.MUET (MUTE) : permet d'activer/de désactiver la fonction Sourdine.
	RÉGLAGE DE LA COULEUR (COLOUR ADJUST) : sélection des couleurs pour l'amélioration de la luminosité et de la saturation des couleurs.
		FROID (COOL) : ajoute du bleu à l'écran et génère un blanc plus froid.NORMAL (NORMAL) : ajoute du rouge à l'écran et génère un blanc plus chaud et un rouge plus intense.CHAUD (WARM) : ajoute du vert à l'écran et génère une teinte plus sombre.COULEUR PERSONNALISÉE (USER COLOUR) : réglage individuel du rouge (R), du vert (G) et du bleu (B).
	INFORMATIONS (INFORMATION) : affiche des informations relatives au signal d'entrée actuel de la carte graphique de votre ordinateur.RÉGLAGE MANUEL DE L’IMAGE (MANUAL IMAGE ADJUST) : taille horizontale, position H./V., réglage fin de l’image, netteté, réglage mode vidéo et mode image
		TAILLE HORIZONTALE (HORIZONTAL SIZE) : définit la largeur de l’écran.
		POSITION H./V.(H./V. POSITION) : définit le positionnement horizontal et vertical de l’image vidéo.
		RÉGLAGE FIN DE L’IMAGE (FINE TUNE) : réglage de précision pour améliorer l’affichage à l’écran.
		NETTETÉ (SHARPNESS) : pour le réglage de la netteté d’un signal qui ne concorde pas avec la résolution physique de l’écran.
		RÉGLAGE MODE VIDÉO (VIDEO MODE ADJUST) : un format d’image à partir des options FULL SCREEN, OVER SCREEN et RAPPORT LARGEUR/HAUTEUR (ASPECT RATIO).
		MODE IMAGE (PICTURE MODE) : offre un environnement d’affichage optimal selon le contenu affiché.
		STANDARD convient aux environnements Windows en général et aux réglages d’écran standard.JEU (GAME) est idéal pour les jeux PC/TV.VIDÉO est idéal pour la lecture de téléfilms et d’images en mouvement.PAYSAGE (LANDSCAPE) est idéal pour l’affichage d’images de paysages.TEXTE est idéal pour le traitement et l’affichage de texte dans un environnement de traitement de texte.
?	MENU DE CONFIGURATION (SETUP MENU) : langue, positionnement de l’OSD, interruption de l’OSD et arrière-plan de l’OSD.
		LANGUE (LANGUAGE) : permet à l’utilisateur de sélectionner une des langues disponibles.
		POSITION DE L’OSD (OSD POSITION) : réglage horizontal et vertical du positionnement de l’OSD.
		POSITION H. (H. POSITION) : pour le réglage horizontal du positionnement de l’OSD.POSITION V. (V. POSITION) : pour le réglage vertical du positionnement de l’OSD.
		INTERRUPTION DE L’OSD (OSD TIME OUT) : pour la désactivation automatique de l’OSD une fois le laps de temps prédéfini écoulé.
		ARRIÈRE-PLAN OSD (OSD BACKGROUND) : permet l’activation et la désactivation de l’arrière-plan de l’OSD.
	RÉINITIALISER (MEMORY RECALL) : pour la restauration des réglages d’usine des options de gestion vidéo & audio.

Dispositifs d'économie d'énergie

Le présent écran dispose de différents états d'économie d'énergie qui sont respectivement spécifiés par l'ordinateur / le système d'exploitation, ce qui satisfait aux exigences actuelles en matière de réduction de la consommation d'énergie.

L'écran est compatible avec les types suivants de mode d'économie d'énergie :

État	Puissance (valeur nominale)	Couleur du témoin de fonctionnement	Veille (environ)
ON (allumé)	< 30 watts (typ.)	Bleu	-
VEILLE	< 1 watt	Orange	2 secondes

L'écran reste en veille – en fonction du système d'exploitation – jusqu'à l'activation du clavier ou de la souris (si disponible).

Pour commuter de l'état EN VEILLE à l'état d'exploitation MARCHE, l'écran a besoin d'environ 2 secondes.

Résolution de problèmes

Si vous rencontrez des problèmes avec votre écran, assurez-vous tout d'abord que vous l'avez installé correctement (lisez le chapitre «Mise en service» à partir de la page 32). Si les problèmes persistent, lisez dans ce chapitre les informations concernant les solutions possibles.

Localisation de la cause

Les dysfonctionnements peuvent parfois avoir des causes banales ou être la conséquence de composants défectueux. Nous vous proposons ci-après un petit guide pour tenter de résoudre vous-même le problème. Si les mesures indiquées n'aboutissent pas, n'hésitez pas à nous téléphoner : nous nous ferons un plaisir de vous aider !

Contrôle des raccordements et des câbles

Commencez par un contrôle visuel minutieux de tous les raccordements par câble. Si les voyants lumineux ne fonctionnent pas, assurez-vous que l'écran et l'ordinateur sont correctement alimentés en courant.

Vérifiez :

• Alimentation électrique : la fiche du cordon d'alimentation doit être bien enfoncée dans la prise et l'interrupteur doit être en position MARCHE.
• Source de signal : vérifiez que la source de signal (ordinateur ou autre) est allumée et que le câble de raccordement est bien branché.
• Fréquences de rafraîchissement de l'image : la fréquence de rafraîchissement de l'image actuelle doit convenir à un écran.
• Mode d'économie d'énergie : appuyez sur une touche quelconque ou déplacez la souris pour désactiver le mode.
• Écran de veille : si l'écran de veille de l'ordinateur est activé, appuyez sur une touche du clavier ou déplacez la souris.
• Connecteur du câble de signal : si les broches (pins) sont déformées, contactez votre service après-vente.
• Réglez des valeurs compatibles avec votre écran (voir «Préparatifs sur votre PC» à partir de la page 32).

Vérifiez :

• Connecteur du câble vidéo : si les broches (pins) sont déformées, contactez votre service après-vente.
• Connecteur du câble de signal : les fiches du câble de transmission du signal doivent être bien enfoncées dans les prises.
• Carte graphique : vérifiez que les réglages sont corrects (voir page 39).
• Fréquences de rafraîchissement de l'image : sélectionnez des valeurs admissibles dans vos réglages graphiques.
• Signal de la sortie écran : le signal de la sortie écran de l'ordinateur doit correspondre aux caractéristiques techniques de l'écran.
• Enlevez les appareils perturbateurs (téléphones mobiles, enceintes acoustiques, etc.) à proximité de votre écran.
• Évitez l'utilisation de rallonges d'écran.

- Réajustez les réglages correspondants (réglage de l'écran, voir page 39).

Les couleurs ne sont pas affichées proprement :

- Contrôlez les broches (pins) du câble de signal : si elles sont déformées, contactez votre service

après-vente.

• Réglez les couleurs dans le menu OSD.
• Évitez l'utilisation de rallonges d'écran.

L'affichage est trop clair ou trop sombre :

• Vérifiez que le niveau de sortie vidéo de l'ordinateur correspond aux caractéristiques techniques de l'écran.
• Sélectionnez « Réglage automatique » pour optimiser les réglages de la luminosité et du contraste. Pour l'optimisation, l'écran doit afficher une page de texte (p. ex. Explorer, Word, etc.).

L'image tremble :

- Vérifiez que la tension de service correspond aux caractéristiques techniques de l'écran.

- Sélectionnez « Réglage automatique » pour optimiser le réglage des pixels et de la synchronisation des phases. Pour l'optimisation, l'écran doit afficher une page de texte (p. ex. Explorer, Word, etc.).

Informations sur les pilotes

Vous n'avez besoin d'installer aucun pilote pour que votre écran fonctionne.

Si le système d'exploitation devait toutefois vous demander de saisir le pilote d'écran, vous pouvez télécharger le fichier-programme de pilotes sur le site Internet indiqué ci-dessous.

L'installation du pilote peut varier selon le système d'exploitation. Suivez les instructions spécifiques à votre système d'exploitation.

www.medion.com

Vous avez besoin d'une aide supplémentaire ?

Si les suggestions indiquées aux paragraphes ci-dessus n'ont pas permis de résoudre le problème, veuillez nous contacter. Dans ce cas, nous vous remercions d'avance de bien vouloir nous fournir les informations suivantes :

• Quelle est la configuration de votre ordinateur ?
• Quels sont les périphériques que vous utilisez ?
• Quels messages sont affichés à l'écran ?
• Quel logiciel utilisiez-vous lorsque l'erreur s'est produite ?
• Qu'avez-vous déjà tenté pour résoudre le problème ?
• Si vous possédez déjà un numéro de client, veuillez nous le communiquer.

Entretien

La durée de vie de votre écran peut être prolongée si vous prenez les précautions suivantes :

Important!

Le boîtier de l'écran ne contient aucune pièce à entretenir ou à nettoyer.

• Débranchez toujours tous les câbles de connexion et le cordon d'alimentation avant le nettoyage.
• N'utilisez ni solvants ni produits de nettoyage caustiques ou gazeux.
• Nettoyez l'écran à l'aide d'un chiffon doux non pelucheux.
• Veillez à ce qu'aucune goutte d'eau ne reste sur l'écran : l'eau peut provoquer des décolorations irréversibles.
• N'exposez pas l'écran à un rayonnement solaire intense ni à des rayons ultraviolets.
• Conservez l'emballage d'origine et utilisez uniquement cet emballage si vous devez transporter l'appareil.

Emballage

Votre appareil se trouve dans un emballage de protection afin d’éviter qu’il ne s’abîme au cours du transport. Les emballages sont fabriqués dans des matériaux pouvant être recyclés écologiquement et remis dans un point de collecte approprié.

Appareil

Lorsque l'appareil arrive en fin de vie, ne le jetez jamais dans une poubelle classique. Informez-vous des possibilités de recyclage écologique.

Reproduction du présent mode d'emploi

Ce document contient des informations légalement protégées. Tous droits réservés. La reproduction mécanique, électronique ou par quelque autre moyen que ce soit est interdite sans autorisation écrite du fabricant.

Pixels défectueux des écrans

Les écrans à matrice active (TFT) d'une résolution de 1920 x 1080 pixels, se composant chacun de trois sous-pixels (rouge, vert et bleu), utilisent au total env. 6,2 millions de transistors de commande. Compte tenu de ce très grand nombre de transistors et des processus de fabrication extrêmement complexes qui y sont associés, il peut se produire par endroits des pertes ou un mauvais adressage de pixels ou de sous-pixels individuels.

Par le passé, il existait de nombreuses méthodes permettant de définir le nombre d'erreurs de pixels tolérées. Mais elles étaient généralement très compliquées et variaient fortement d'un fabricant à l'autre. C'est la raison pour laquelle MEDION, en matière de garantie, se conforme aux exigences strictes et transparentes de la norme ISO 9241-307, classe II pour tous les écrans. Ces exigences se résument comme suit :

La norme ISO 9241-307 propose entre autres une définition des caractéristiques relatives aux erreurs de pixels. Les erreurs de pixels sont répertoriées en quatre classes et trois types d'erreur. Chaque pixel se décompose à son tour en trois sous-pixels correspondant aux couleurs de base (rouge, vert, bleu).

Classe d'erreurs de pixels	Type d'erreur 1 pixel lumineux en permanence	Type d'erreur 2 pixel noir en permanence	Type d'erreur 3 sous-pixel défectueux lumineux noir
0	0	0	0
I	1	1	2	1
			1	3
			0	5
II 2 2 5				0
			5-n*	2xn*
			0	10
III 5 15	50			0
			50-n*	2xn*
			0	100
IV 50	150	500		0
			500-n*	2xn*
			0	1000

$$ n ^ {*} = 1, 5 $$

Le tableau décrit le nombre d'erreurs de pixels maximum acceptable sur l'écran sans qu'il s'agisse d'un cas de garantie. On est, dans certaines conditions, en présence d'un cas de garantie lorsque le nombre d'erreurs indiqué ci-dessus est dépassé dans une catégorie.

Caractéristiques techniques

Modèle X55089 (MD 20889)

Taille de l'écran 58,4 cm (23"), TFT

Rapport largeur/hauteur 16:9

Tension d'entrée 12 VDC 3,0 A

Résolution 1920 x 1080

Luminosité 250 cd/m² (typ.)

Contraste statique 1000:1 (typ.)

Contraste dynamique 5 000 000:1

Temps de réaction 5 ms (typ.)

Temps de réaction 2 ms (gris à gris, typ.)

Angle de vision h/v 160°/160° (typ.) CR>10

Entrée RGB, analogique Port VGA D-Sub à 15 broches

Entrée RGB, numérique DVI-D avec décodage HDCP

Entrée HDMI avec décodage HDCP

Entrée audio Jack stéréo 3,5 mm

Sortie audio 2 x 1,5 W max. par haut-parleurs

Prise casque 3,5 mm

Commande utilisateur Courant MARCHE/ARRÊT, OSD

Températures En fonctionnement : 0 °C ~ +35 °C

Humidité En fonctionnement < 80 %

(sans condensation) À l'arrêt < 90 %

Poids avec pied Env. 3,4 kg

Dimensions avec pied (lxhxp) Env. 543 x 410 x 218 mm

Montage mural Standard Vesa, distance entre les trous 100 x 100 mm

Consommation en veille < 1 watt

Consommation en fonctionnement < 30 watts (typ.)

Bloc d'alimentation

Modèle : 036-RHC

Fabricant : FSP

Tension d'entrée : 100-240 V~, 50/60 Hz 1,2 A

Tension de sortie : 12 VDC 3,0 A

Copyright © 2012

Tous droits réservés.

Tous droits d'auteur du présent mode d'emploi réservés.

Le copyright est la propriété de la société Medion®.

Marques déposées :

MS-DOS ® et Windows ® sont des marques déposées de la société Microsoft ®.

Pentium® est une marque déposée de la société Intel®.

Les autres marques déposées sont la propriété de leurs titulaires respectifs.

Sous réserve de modifications techniques et visuelles ainsi que d'erreurs d'impression.

Contacts

MEDION Service

Siloring 9

5606 Dintikon

Suisse

Hotline: 0848 – 24 24 25

www.medion.ch

Autres informations :
