BSK1065RVS - Hotte aspirante Pelgrim - Notice d'utilisation et mode d'emploi gratuit

Marque	Pelgrim
Modèle	BSK1065RVS
Type de produit	Hotte aspirante cheminée
Dimensions (hors tout)	Largeur 60 cm, profondeur 50 cm, hauteur réglable
Poids	Environ 12 kg
Alimentation électrique	220-240 V, 50 Hz
Puissance maximale	250 W (ventilation + éclairage)
Nombre de vitesses	3 vitesses + position intensive
Éclairage	LED intégré
Minuterie	Oui, 15 minutes
Fonction Air propre	Oui, marche 10 min toutes les heures
Type de filtration	Filtres à graisse métalliques lavables + filtre à charbon actif (optionnel)
Mode d'évacuation	Évacuation extérieure (conduit Ø 120/150 mm) ou recyclage
Distance minimale au plan de cuisson	65 cm (électrique/céramique/induction : 55 cm)
Indicateur de saturation des filtres	Oui (clignotement touche A)
Nettoyage des filtres à graisse	Au moins une fois par mois, au lave-vaisselle ou à la main
Remplacement filtre à charbon	Tous les 4 mois, non lavable
Classe de protection	Classe II (double isolation, sans terre)
Pièces détachées disponibles	Filtres à graisse, filtres à charbon, ampoules LED
Garantie	2 ans (pièces et main-d'œuvre)

FOIRE AUX QUESTIONS - BSK1065RVS Pelgrim

Comment nettoyer les filtres à graisse de ma hotte Pelgrim BSK1065RVS ?

Les filtres métalliques se nettoient une fois par mois. Vous pouvez les laver à la main avec un détergent non agressif ou au lave-vaisselle à basse température (cycle court). Placez-les avec les ouvertures vers le bas pour permettre l'écoulement de l'eau. Après nettoyage, réinitialisez l'indicateur en appuyant 5 secondes sur la touche A.

Quand et comment remplacer le filtre à charbon ?

Le filtre à charbon actif doit être remplacé tous les 4 mois (ou plus tôt si saturation). Il n'est pas lavable. Pour le remplacer, retirez d'abord les filtres à graisse, puis fixez le nouveau filtre à charbon au moteur, et remettez les filtres à graisse. Après remplacement, réinitialisez l'indicateur en appuyant 5 secondes sur la touche A.

Comment réinitialiser le voyant de saturation des filtres ?

Lorsque la touche A clignote lentement, les filtres à graisse doivent être nettoyés ; si elle clignote rapidement, les filtres à charbon doivent être remplacés. Après l'entretien, appuyez sur la touche A pendant 5 secondes jusqu'à ce que le clignotement cesse.

Quelle est la distance minimale entre la hotte et la plaque de cuisson ?

Pour les plaques électriques, céramiques ou à induction, la distance minimale est de 55 cm. Pour les autres types (gaz, etc.), elle est de 65 cm. Respectez ces distances pour un fonctionnement sûr.

Comment activer la fonction Air propre ?

Hotte éteinte, appuyez sur la touche F pendant 2 secondes. La hotte se mettra en marche automatiquement 10 minutes chaque heure. Les touches C et F clignotent pendant l'aspiration, et la touche F reste allumée en veille. Pour désactiver, appuyez à nouveau sur F.

Que faire si l'éclairage LED ne fonctionne plus ?

Les LED défectueuses doivent être remplacées par un installateur professionnel. Ne tentez pas de réparer vous-même, car cela nécessite l'ouverture de la hotte.

Puis-je utiliser la hotte en mode recyclage sans filtre à charbon ?

Non, en mode recyclage, un filtre à charbon actif est obligatoire pour filtrer les odeurs. Le filtre à charbon n'est pas fourni avec la hotte, il doit être acheté séparément.

Comment installer la hotte Pelgrim BSK1065RVS ?

L'installation doit être effectuée par un professionnel. Assurez-vous que la distance minimale est respectée, que le conduit d'évacuation est adapté (Ø 120 ou 150 mm) et que la prise est accessible. Suivez les étapes du manuel : fixation des étriers, placement du tuyau, connexion électrique, et mise en place des gaines.

Que signifie le clignotement des touches ?

Un clignotement lent de la touche A indique que les filtres à graisse doivent être nettoyés. Un clignotement rapide indique que les filtres à charbon doivent être remplacés. Pendant la fonction Air propre, les touches C et F clignotent.

Comment nettoyer l'extérieur de la hotte en inox ?

Utilisez un nettoyant spécial inox et un chiffon doux. N'utilisez jamais d'éponge abrasive ni de produits contenant de l'alcool ou des abrasifs. Pour les parties laquées, appliquez une cire douce après nettoyage.

MODE D'EMPLOI BSK1065RVS Pelgrim

Mode d'emploi hotte cheminée

Votre hotte cheminée

	Description			4
	Introduction			4
Sécurité
	Recommendations			5
	Système	d’évacuation
Utilisation
	Commande			6
Entretien
	Nettoyage			8
	Elimination	des	filtres
	Remplacement des filtres à charbon	9
	Éclairage			9
Installation
	Généralités			10
	Connexion	électrique
	Montage de la hotte cheminée	12
Annexe
	Mise au rebut de l’appareil et de l’emballage		13

Description

A Éclairage B Touche arrêt C Ventilateur position 1 D Ventilateur position 2 E Ventilateur position 3 / Position intensité F Minuterie

Ce mode d'emploi offre une vue d'ensemble rapide de toutes les fonctions de l'appareil. Il contient des informations relatives aux consignes de sécurité et à l'entretien de l'appareil.

Conservez ce mode d'emploi et le guide d'installation. Ils peuvent être utiles aux futurs utilisateurs de l'appareil.

Déclaration de conformité

Nous déclarons que nos produits répondent aux directives européennes applicables, décisions et règlements et aux exigences énumérées dans les normes de référence.

En fonction du modèle, la hotte aspirante peut être raccordée de deux manières :

1. Version canal d'évacuation. Les vapeurs de cuisson aspirées et filtrées sont évacuées vers l'extérieur via la partie de la hotte. C'est la meilleure manière !
2. Version recyclage. Les particules de graisse et les odeurs contenues dans les vapeurs de cuisson sont filtrées. L'air aspiré n'est pas évacué, mais renvoyé dans la cuisine. Il convient de placer un filtre à charbon actif dans la hotte.

Attention ! Le filtre à charbon actif doit être commandé séparément.

Marche et arrêt de la ventilation

Appuyez sur la touche de vitesse C, D ou E.

La hotte aspirante est activée en fonction de la position sélectionnée.

Appuyez sur la touche de désactivation B.

Le ventilateur est désactivé.

Position intensité

Vous pouvez enclencher temporairement la hotte sur la position la plus élevée, par exemple, pour évacuer rapidement des odeurs de brûlé.

Appuyez 2 minutes sur la touche E pour enclencher la position intensive.

La hotte fonctionnera pendant 10 minutes sur la position la plus élevée pour revenir ensuite sur la position d'origine.

Marche et arrêt de l'éclairage

Appuyez sur la touche d'éclairage A.

L'éclairage s'allume.

Appuyez encore sur la touche d'éclairage A.

L'éclairage s'éteint.

Minuterie

Appuyez sur la touche F.

La minuterie est activée. La hotte aspirante reste activée pendant

15 minutes sur la position sélectionnée. La hotte aspirante est ensuite désactivée.

Appuyez de nouveau sur la touche F.

La minuterie est désactivée.

Air propre

Appuyez (en position arrêt) pendant 2 secondes sur la touche F. La fonction Air propre est activée.

Chaque heure, la hotte aspirante se met en marche pendant 10 minutes. Pendant l'aspiration, les touches C et F clignotent. Après 10 minutes, la hotte aspirante s'arrête tandis que la touche F reste allumée.

Remplacement des filtres

Lorsque la touche A clignote lentement, les filtres à graisses doivent être nettoyés. Lorsque la touche A clignote rapidement, les filtres à charbon doivent être remplacés.

Réinitialisez la commande après avoir remplacé ou nettoyé les filtres. Appuyez pendant 5 secondes sur la touche A. La touche A cesse de clignoter.

Nettoyage

Attention! Avant toute opération de nettoyage ou d'entretien, débrancher la hotte du circuit électrique en enlevant la prise ou en coupant l'interrupteur général de l'habitation.

La hotte doit être régulièrement nettoyée à l'intérieur et à l'extérieur (au moins à la même fréquence que pour l'entretien des filtres à graisse). Ne pas utiliser de produit contenant des abrasifs. Ne pas utiliser d'alcool!

Attention! Il y a risque d'incendie si vous ne respectez pas les instructions concernant le nettoyage de l'appareil et le remplacement ou le nettoyage du filtre.

La responsabilité du constructeur ne peut en aucun cas être engagée dans le cas d'un endommagement du moteur ou d'incendie liés à un entretien négligé ou au non-respect des consignes de sécurité précédemment mentionnées.

Hotte

Vous pouvez nettoyer la hotte à l'eau savonneuse et une serviette douce, puis rincer à l'eau claire. Ne pas utiliser de produits d'entretien abrasifs. Frotter la peinture laquée de votre hotte avec de la cire pour qu'elle conserve sa beauté.

Hottes à cheminée en acier inoxydable

Ne pas nettoyer la cheminée avec une éponge à récurer ou avec des produits abrasifs. Frotter la cheminée en acier inoxydable avec un nettoyant pour acier inoxydable.

Filtres métalliques

Le filtre doit être nettoyé une fois par mois (ou lorsque le système d'indication de saturation des filtres – si prévu sur le modèle possédé – indique cette nécessité) avec des détergents non agressifs, à la main ou dans le lave-vaisselle à faibles températures et cycle rapide. Placez les filtres en mettant les ouvertures vers le bas dans le lave-vaisselle pour permettre à l'eau de s'écouler. Les produits d'entretien donnent aux filtres en aluminium une couleur terne. Cela est tout à fait normal.

Élimination des filtres

Coup ! Débrancher la fiche de prise de courant ou mettre le disjoncteur en position d'interruption du courant. Inclinez le panneau vers le bas. Appuyez sur la fermeture du filtre à graisse et inclinez le filtre à graisse vers l'avant pour l'ôter.

Remplacement des filtres à charbon

Vous devez utiliser le filtre à charbon lorsque la hotte n'est raccordée à aucun conduit.

Placez le filtre à charbon

1. Enlevez les filtres à graisse.
2. Fixez les filtres à charbon au moteur.
3. Placez les filtres à graisse.

Remarque :

• Le charbon de bois activé sature après une utilisation plus ou moins prolongée, selon le type de cuisson et la fréquence de nettoyage du filtre à graisse.
• Dans tous les cas, le filtre à charbon doit, cependant, être remplacé au moins tous les 4 mois.
• Les filtres à charbon actif ne sont pas lavables et donc pas réutilisables. Le charbon actif saturé est polluant, donc remplacez le filtre à temps.

Éclairage

Les commandes LED défectueuses doivent être remplacées par un installateur professionnel.

Généralités

Le raccordement électrique de cet appareil doit être effectué par un installateur agréé, qui connaît et applique les normes de sécurité en vigueur. Cet appareil est conforme aux directives européennes.

Important:

• La distance entre le point le plus bas de la hotte aspirante et la plaque de cuisson doit être d'au moins 65 cm. Sur les taques de cuisson électriques, céramiques ou à induction, cette distance doit être d'au moins 55 cm.
• Si la hotte est raccordée à un conduit d'évacuation existant, aucun autre appareil électroménager ne doit être raccordé au même conduit (exemples : chauffe-eau, poêle).
• Ne pas oublier les règlements locaux en vigueur concernant l'aération des appareils à gaz.
• Un conduit d'évacuation court et un nombre limité de coudes assurent un meilleur fonctionnement de la hotte.
• Avant de commencer à percer, assurez-vous qu'il ne passe pas de conduites à l'endroit choisi.
• Le tuyau de connexion a un diamètre de 120 ou de 150 mm. Il est conseillé d'utiliser aussi ces diamètres pour le tube de connexion.
• Le matériel d'installation livré avec la hotte en question est approprié pour des murs en béton renforcé et en briques. Certains types de murs demanderont des chevilles et des vis spéciales.

Connexion électrique

L'appareil est construit en classe II, pour cela aucun câble ne doit être connecté avec la prise terre.

Il faut s'assurer que la tension du réseau correspond à la valeur indiquée sur la plaque signalétique de la hotte. La connexion avec le réseau électrique doit être exécutée comme suit:

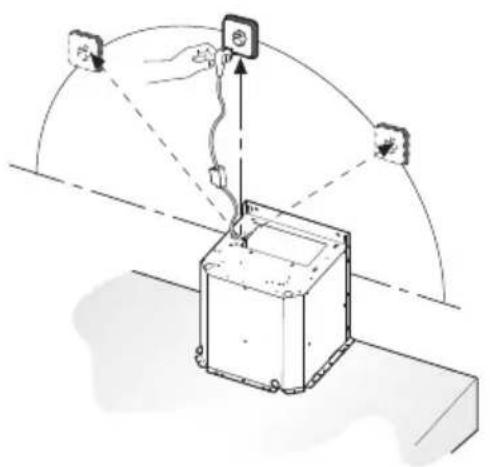

Cette hotte aspirante est équipée d'une fiche de raccordement. Installez la hotte de manière à ce que la prise soit accessible.

Placez la prise murale de préférence hors de vue et derrière la gaine décorative.

Attention:

Pour le branchement fixe, veillez à ce que le câble d'alimentation soit muni d'un interrupteur omnipolaire avec une distance de contact d'au moins 3 mm.

max 90 cm

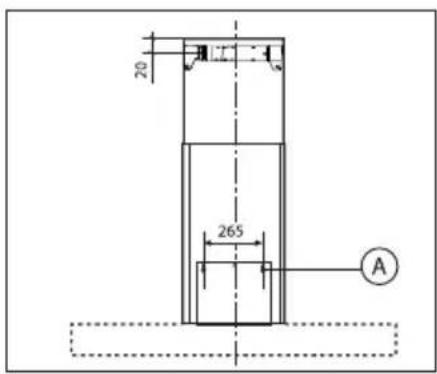

- Vissez la hotte au mur à l'aide des chevilles et des vis (A). Reportez-vous aux dimensions.

- Commencez par déterminer la largeur des étriers selon la largeur de la gaine supérieure. Vissez ensuite l'étrier au mur à l'aide des chevilles et des vis (B). Faites attention à la distance entre l'étrier et le plafond (reportez-vous aux dimensions).

• Placez le tuyau d'évacuation sur le flasque (C) et ensuite sur le raccord de la grille d'évacuation. • Insérez la fiche dans la prise murale.
• Placez la gaine supérieure dans la gaine inférieure.
• Vissez la gaine inférieure à la hotte aspirante à l'aide des vis (D).
• Rabattez la gaine supérieure sur l'étrier et fixez celui-ci à l'aide des vis (E).

Mise au rebut de l'appareil et de l'emballage

Des matériaux solides ont été utilisés pour fabriquer cet appareil. Évacuez ces matériaux correctement et conformément aux dispositions administratives. Les autorités de votre pays pourront vous fournir des informations à ce sujet.

L'emballage de l'appareil est recyclable. Pour l'emballage, il peut être fait usage :

• de carton; • de film polyéthylène (PE);
• de polystyrène exempt de CFC (mousse dure PS).

Ces matériaux doivent être mis au rebut de manière responsable et conforme aux dispositions gouvernementales.

Pour rappeler l'obligation de traiter séparément les appareils électroménagers, a été apposé sur le produit un symbole représentant un conteneur à ordures barré d'une croix. Cela signifie qu'à l'issue de sa durée de vie, l'appareil ne peut être mis au rebut avec les déchets ménagers classiques. L'appareil doit être déposé dans un centre de collecte sélective de déchets prévu par l'administration communale ou dans un point de vente fournissant ce service.

Le traitement séparé d'un appareil électroménager permet d'éviter, pour l'environnement et la santé, les retombées négatives qui pourraient découler d'un traitement incorrect et permet de récupérer les matériaux qui le composent dans le but d'une économie importante en termes d'énergie et de ressources.
