BSK1065RVS - Afzuigkap Pelgrim - Gratis gebruiksaanwijzing en handleiding

Merk	Pelgrim
Model	BSK1065RVS
Producttype	Afzuigkap schouwmodel
Afmetingen (totaal)	Breedte 60 cm, diepte 50 cm, hoogte instelbaar
Gewicht	Ongeveer 12 kg
Voeding	220-240 V, 50 Hz
Maximaal vermogen	250 W (ventilatie + verlichting)
Aantal snelheden	3 snelheden + intensieve stand
Verlichting	Ingebouwde LED
Timer	Ja, 15 minuten
Functie Schone lucht	Ja, 10 minuten per uur werking
Type filtratie	Metalen vetfilters wasbaar + actief koolfilter (optioneel)
Afvoermode	Buitenafvoer (kanaal Ø 120/150 mm) of recirculatie
Minimale afstand tot kookplaat	65 cm (elektrisch/keramisch/inductie: 55 cm)
Indicator filterverzadiging	Ja (knipperen toets A)
Reiniging vetfilters	Minstens eenmaal per maand, in de vaatwasser of met de hand
Vervanging koolfilter	Om de 4 maanden, niet wasbaar
Beschermingsklasse	Klasse II (dubbele isolatie, zonder aarde)
Beschikbare onderdelen	Vetfilters, koolfilters, LED-lampen
Garantie	2 jaar (onderdelen en arbeid)

Veelgestelde vragen - BSK1065RVS Pelgrim

Hoe maak ik de vetfilters van mijn Pelgrim BSK1065RVS afzuigkap schoon?

De metalen filters moeten eenmaal per maand worden gereinigd. U kunt ze met de hand wassen met een niet-agressief schoonmaakmiddel of in de vaatwasser op lage temperatuur (kort programma). Plaats ze met de openingen naar beneden zodat het water kan weglopen. Na reiniging stelt u de indicator opnieuw in door 5 seconden op toets A te drukken.

Wanneer en hoe vervang ik het koolfilter?

Het actief koolfilter moet elke 4 maanden worden vervangen (of eerder bij verzadiging). Het is niet wasbaar. Verwijder eerst de vetfilters, bevestig het nieuwe koolfilter aan de motor en plaats de vetfilters terug. Na vervanging stelt u de indicator opnieuw in door 5 seconden op toets A te drukken.

Hoe reset ik de indicator voor filterverzadiging?

Wanneer toets A langzaam knippert, moeten de vetfilters worden gereinigd; bij snel knipperen moeten de koolfilters worden vervangen. Na het onderhoud drukt u 5 seconden op toets A tot het knipperen stopt.

Wat is de minimale afstand tussen de afzuigkap en de kookplaat?

Voor elektrische, keramische of inductiekookplaten is de minimale afstand 55 cm. Voor andere typen (gas, enz.) is dit 65 cm. Houd deze afstanden aan voor een veilige werking.

Hoe activeer ik de functie Schone lucht?

Bij uitgeschakelde kap drukt u 2 seconden op toets F. De kap schakelt dan automatisch 10 minuten per uur in. Toetsen C en F knipperen tijdens de afzuiging en toets F blijft branden in stand-by. Om uit te schakelen drukt u opnieuw op F.

Wat moet ik doen als de LED-verlichting niet meer werkt?

Defecte LED's moeten worden vervangen door een professionele installateur. Probeer niet zelf te repareren, omdat dit het openen van de kap vereist.

Kan ik de afzuigkap in recirculatiemodus gebruiken zonder koolfilter?

Nee, in recirculatiemodus is een actief koolfilter verplicht om geuren te filteren. Het koolfilter wordt niet meegeleverd met de kap, maar moet apart worden aangeschaft.

Hoe installeer ik de Pelgrim BSK1065RVS afzuigkap?

De installatie moet door een professional worden uitgevoerd. Zorg ervoor dat de minimale afstand wordt gerespecteerd, het afvoerkanaal geschikt is (Ø 120 of 150 mm) en het stopcontact bereikbaar is. Volg de stappen in de handleiding: bevestigen van de beugels, plaatsen van de buis, elektrische aansluiting en plaatsen van de kanalen.

Wat betekent het knipperen van de toetsen?

Een langzaam knipperen van toets A geeft aan dat de vetfilters moeten worden gereinigd. Een snel knipperen geeft aan dat de koolfilters moeten worden vervangen. Tijdens de functie Schone lucht knipperen toetsen C en F.

Hoe reinig ik de buitenkant van de roestvrijstalen afzuigkap?

Gebruik een speciale reiniger voor roestvrij staal en een zachte doek. Gebruik nooit een schurende spons of producten met alcohol of schuurmiddelen. Voor gelakte delen brengt u na reiniging een milde was aan.

GEBRUIKSAANWIJZING BSK1065RVS Pelgrim

Gebruiksaanwijzing afzuigkappen

Handleiding NL 3 - NL 13

FR

Notice dûtilisation FR 3 - FR 13

DE

Belangrijk om te weten - Important à savoir

Wissenswertes - Important information

Tip - Conseil - Tipp - Tip

Uw schouwkap

	Beschrijving			4
	Inleiding			4
Veiligheid
	Let op!			5
	Afvoersystemen			5
Gebruik
	Bediening			6
Onderhoud
	Reinigen			8
	Vetfilters verwijderen			9
	Het koolstofffilter vervangen
	Verlichting			9
Installatie
	Algemeen			10
	Elektrische aansluiting
	Montage van de schouwkap 12
Bijlage
	Verpakking en toestel afvoeren 13

Beschrijving

A Verlichting
B Uitschakelen
C Ventilatorstand 1
D Ventilatorstand 2
E Ventilatorstand 3 / intensiefstand
F Timer

Inleiding

Als u deze gebruiksaanwijzing doorleest, bent u snel op de hoogte van alle mogelijk heden die dit toestel u biedt. U vindt informatie voor uw veiligheid en over het onderhoud van het toestel.

Bewaar de gebruiksaanwijzing en het installatievoorschrift.

Een eventueel volgende gebruiker van dit toestel kan daar zijn voordeel mee doen.

Conformiteitsverklaring

Wij verklaren dat onze producten voldoen aan de van toepassing zijnde Europese Richtlijnen, Besluiten en Verordeningen en de eisen die zijn vermeld in de normen waar naar wordt verwezen.

Let op!

Lees voor gebruik eerst de separate veiligheidsinstructies.

Afvoersystemen

De afzuigkap kan, afhankelijk van het model, op twee manieren worden aangesloten:

1. Als afzuigkap op een afvoerkanaal. De aangezogen en gefilterde kookdampen worden naar buiten afgevoerd. Dit is de beste manier!
2. Als recirculatie afzuigkap. De vetdeeltjes en de geur uit de aangezogen kookdampen worden gefilterd. De aangezogen lucht wordt niet afgevoerd maar teruggeblazen in de keuken. U moet dan wel een koolstofffilter plaatsen.

Let op! Het koolstofffilter moet apart besteld worden.

Ventilator in- en uitschakelen

Druk op de snelheidstoetsen C, D of E

De afzuigkap schakelt in op de corresponderende stand.

Druk op de uitschakeltoets B.

De ventilator schakelt uit.

Intensiefstand

U kunt de afzuigkap tijdelijk in de hoogste stand inschakelen,

bijvoorbeeld om snel de geur af te voeren als er iets aangebrand is.

Druk 2 seconden op toets E om de intensiefstand in te schakelen.

De afzuigkap schakelt gedurende 10 minuten in op de hoogste stand en keert daarna terug naar de oorspronkelijke stand.

Verlichting in- en uitschakelen

Druk op de verlichtingstoets A

De verlichting gaat branden.

Druk nogmaals op de toets A.

De verlichting gaat uit.

Timer

Druk op toets F.

De timer wordt ingeschakeld. De afzuigkap blijft 15 minuten

ingeschakeld op de ingestelde stand. Daarna schakelt de afzuigkap uit.

Druk opnieuw op de toets F.

De timer wordt uitgeschakeld.

Clean air

Druk (in uitgeschakelde stand) 2 seconden op toets F.

De Clean air functie is geactiveerd.

De afzuigkap wordt elk uur 10 minuten ingeschakeld. Tijdens het afzuigen knipperen toets C en toets F.

Na 10 minuten schakelt de afzuigkap uit en blijft toets F continu branden.

Vervangen filters

Als toets A langszaam knippert dienen de vetfilters gereinigd te worden. Als toets A snel knippert dienen de koolstoffilters vervangen te worden.

Reset de besturing na het vervangen of reinigen van de filters.

Druk 5 seconden op de verlichtingstoets A.

Toets A stopt met knipperen.

Reinigen

Attentie! Koppel, voor ieder onderhoud, eerst de afzuigkap van het elektriciteitsnet af door de stekker weg te trekken of door de hoofdschakelaar van de woning uit te schakelen. De kap moet regelmatig schoon gemaakt worden, zowel binnen als buiten (tenminste met dezelfde regelmaat waarmee de vetfilters gereinigd worden). Gebruik geen producten die schuurmiddelen bevatten.

Gebruik geen alcohol!

Attentie! Als u deze aanwijzingen met betrekking tot het reinigen van het apparaat en het reinigen of vervangen van de filters niet opvolgt, kan dit tot brand leiden. Deze aanwijzingen beslist opvolgen!

De fabrikant is niet aansprakelijk voor schade aan de motor of schade ten gevolge van brand die het gevolg zijn van ondeskundig onderhoud of niet opvolgen van de bovengenoemde veiligheidsvoorschriften.

Afzuigkap

Maak de afzuigkap schoon met een sopje en een zachte doek. Daarna met schoon water nabehandelen. Gebruik geen agressieve schoonmaakmiddelen zoals bijvoorbeeld soda. Het lakwerk van de afzuigkap blijft mooi als u zo nu en dan de lak met was inwrijft.

Roestvrijstalen schouwkappen

Behandel roestvrijstalen schouwkappen niet met schuursponsjes of andere schuurmiddelen. Behandel na met een niet schurend, niet polijstend middel en poets met de structuur van het roestvrijstaal mee.

Metalen vetfilters

Metalen filters moeten eenmaal per maand worden gereinigd (of als de filter reinigingsindicatie – indien aanwezig op het model – dit aangeeft) met neutrale reinigingsmiddelen, met de hand of in de vaatwasmachine op lage temperaturen en met een kort programma. Plaats de vetfilters met de openingen naar beneden in de vaatwasmachine zodat het water eruit kan lopen. Aluminium vetfilters worden door de reinigingsmiddelen in de vaatwasser dof. Dit is normaal en beïnvloedt de werking niet.

Vetfilters

Vetfilters verwijderen

Schakel de netspanning uit! Neem de stekker uit het stop contact of zet de schakelaar in de meterkast op nul. Trek het vetfilter naar u toe en kantel het naar voren omlaag.

Het koolstofffilter vervangen

Gebruik een koolstofffilter als de afzuigkap niet is aangesloten op een afvoerkanaal.

1. Verwijder de vetfilters
2. Bevestig de koolstoffilters aan de motor.
3. Plaats de vetfilters.

Belangrijk:

• De verzadiging van het filter is afhankelijk van de intensiteit van het gebruik, de manier van koken en de regelmaat waarmee de vetfilters worden schoongemaakt.
• Het koolstofffilter moet minimaal iedere vier maanden worden vervangen.
• Koolstofffilters zijn niet uitwasbaar voor hergebruik. Verzadigd koolstof is niet milieuvriendelijk, vervang het filter tijdig.

Verlichting

Vervanging van defecte LED verlichting dient door een professioneel installateur te gebeuren.

Algemeen

De aansluiting van dit apparaat op het lichtnet moet worden uitgevoerd door een erkend installateur, die de juiste veiligheidsvoorschriften kent en toepast. Het apparaat voldoet aan de Europese voorschriften.

Belangrijk om te weten:

• De afstand tussen het laagste punt van de afzuigkap en een gaskookplaat moet minimaal 65 cm bedragen. Bij een elektrische, keramische of inductiekookplaat moet deze afstand minimaal 55 cm zijn.
• Als de afzuigkap wordt aangesloten op een bestaand afvoerkanaal, mogen geen andere apparaten op dat kanaal aangesloten zijn (zoals een geiser of kachel).
• Neem de plaatselijk geldende voorschriften in acht met betrekking tot de beluchting van gasapparaten.
• Hoe korter de afvoerpijp en hoe minder bochten, des te beter de werking van de afzuigkap.
• Controleer voordat u met boren begint of er geen installatieleiding(en) aanwezig is (zijn).
• De aansluitpijp van de schouwkap heeft een diameter van 120 of 150 mm. Het beste is de afvoerpijp ook met deze diameter uit te voeren.
• Het installatiemateriaal dat bij deze afzuigkap geleverd wordt, is geschikt voor versterkt beton en bakstenen muren. Voor bepaalde wanden heeft u speciale pluggen en schroeven nodig.

Aansluiting

Elektrische aansluiting

Dit is een (isolatie) klasse II (dubbel geïsoleerd) toestel. Het snoer hoeft derhalve niet op een geaard stopcontact aangesloten te worden.

Controleer of de op het typeplaatje vermelde spanning overeen komt met de spanning van de huisinstallatie.

De aansluiting op het elektriciteitsnet moet als volgt uitgevoerd worden:

BRUIN = L fase

BLAUW = N nul

Deze afzuigkap is voorzien van een aansluitstekker. Installeer de afzuigkap zodanig dat de stekker bereikbaar is. Plaats de wandcontactdoos bij voorkeur uit het zicht, achter de sierkoker.

Let op: Als u een vaste aansluiting maakt moet u ervoor zorgen dat er een omnipolaire schakelaar met een contactafstand van minimaal 3 mm in de toevoerleiding wordt aangebracht.

max 90 cm

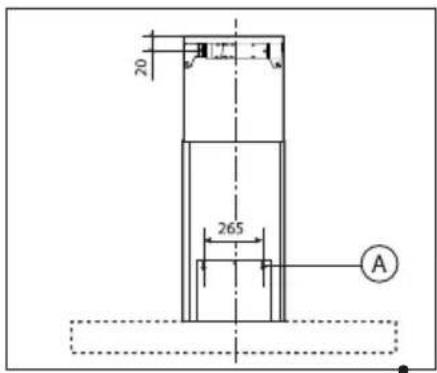

- Schroef de kap op de muur met behulp van de pluggen en de schroeven (A). Zie maatvoering.

- Stel eerst de breedte van de beugels in op de breedte van de bovenste koker. Schroef vervolgens de beugel op de muur met de pluggen en schroeven (B). Let op de afstand tussen de beugel en het plafond (zie maatvoering).

• Plaats de afvoerbuis op de flens (C) en vervolgens op de aansluiting van het afvoerrooster.
  • Steek de stekker in de wandcontactdoos.
• Plaats de bovenste koker in de onderste koker.
  • Schroef de onderste koker aan de afzuigkap met de schroeven (D).
• Klap de bovenste koker om de beugel en schroef deze vast met de schroeven (E).

Afvoeren

Verpakking en toestel afvoeren

Bij de vervaardiging van dit toestel is gebruik gemaakt van duurzame materialen. Dit toestel moet aan het eind van zijn levenscyclus op verantwoorde wijze worden afgevoerd. De overheid kan u hieromtrent informatie verschaffen.

De verpakking van het toestel is recyclebaar. Gebruikt kunnen zijn:

• karton;
  • polyethyleenfolie (PE);
  • CFK-vrij polystyreen (PS-hardschuim).

Deze materialen op verantwoorde wijze en conform de overheidsbepalingen afvoeren.

Om op de verplichting tot gescheiden verwerking van elektrische huishoudelijke apparatuur te wijzen, is op het product het symbool van een doorgekruiste vuilnisbak aangebracht. Dit betekent dat het apparaat aan het einde van zijn levensduur niet bij het gewone huisvuil mag worden gevoegd. Het toestel moet naar een speciaal centrum voor gescheiden afvalinzameling van de gemeente worden gebracht of naar een verkooppunt dat deze service verschaft.

Het apart verwerken van een huishoudelijk apparaat voorkomt mogelijk negatieve gevolgen voor het milieu en de gezondheid die door een ongeschikte verwerking ontstaat. Het zorgt ervoor dat de materialen waaruit het apparaat bestaat, terug gewonnen kunnen worden om een aanmerkelijke besparing van energie en grondstoffen te verkrijgen.
