| Type de produit | Accessoire de déneigement |
| Marque | HUSQVARNA |
| Modèle | V-PLOUGH |
| Utilisation | Pour tracteur de jardin ou motoculteur |
| Fonction principale | Déneigement avec lame orientable à gauche ou à droite |
| Réglage de l'angle | Par levier, avec fonction choc intégrée |
| Patins de glissement | Réglables par tranche de 5 mm, réglage identique des deux côtés |
| Lubrification | 9 raccords de graissage (5 au centre, 4 aux extrémités) avec graisse pour roulements à billes |
| Raccordement | Tuyaux hydrauliques et câble électrique sous la plaque de base |
| Alimentation | Électrovanne avec fonction choc, branchement via contact Hirschmann |
| Cylindre | Doit être étiré d'au moins 50 mm pour fonctionnement optimal |
| Compatibilité | Montage sur tracteur PT 26D (et autres modèles compatibles) |
| Sécurité | Arrêter le moteur et retirer la clé avant entretien |
| Entretien | Contrôle quotidien des points de lubrification |
| Fonction choc | Réglable, ne pas utiliser avec piston complètement tendu |
| Livraison | Lame livrée lubrifiée |
FOIRE AUX QUESTIONS - V-PLOUGH HUSQVARNA
Questions des utilisateurs sur V-PLOUGH HUSQVARNA
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Accessoire de déneigement au format PDF gratuitement ! Retrouvez votre notice V-PLOUGH - HUSQVARNA et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil V-PLOUGH de la marque HUSQVARNA.
MODE D'EMPLOI V-PLOUGH HUSQVARNA
Manuel d'utilisation, p. 26-33
Lisez attentivement ce manuel d'utilisation avant d'utiliser le produit pour la première fois.

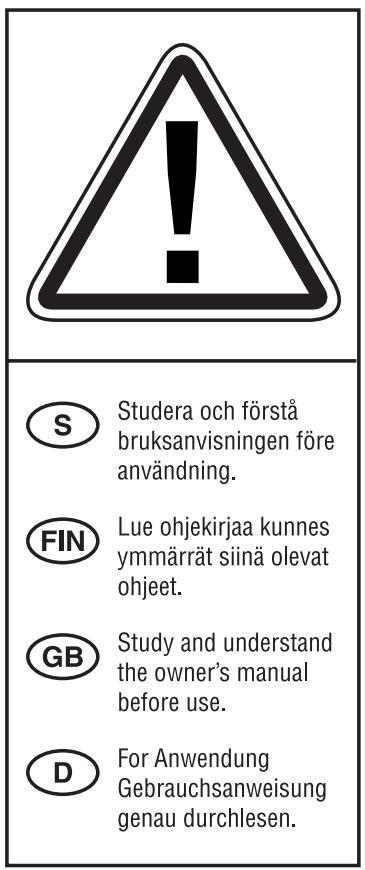

Lisez et comprenez le manuel avant utilisation.

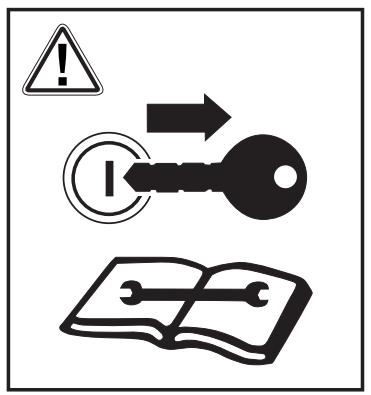

Arrêtez le moteur et retirez la clé avant toute opération d'entretien, de nettoyage ou de réparation.

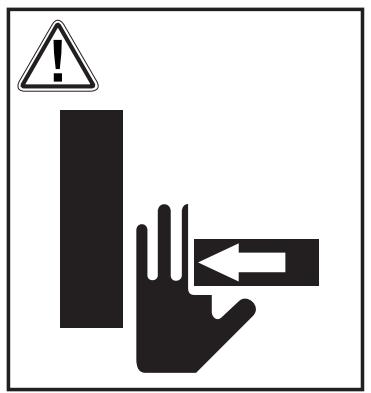

Risque de blessures par écrasement ! Gardez les mains et les pieds éloignés des pièces en mouvement lorsque la lame est en marche.

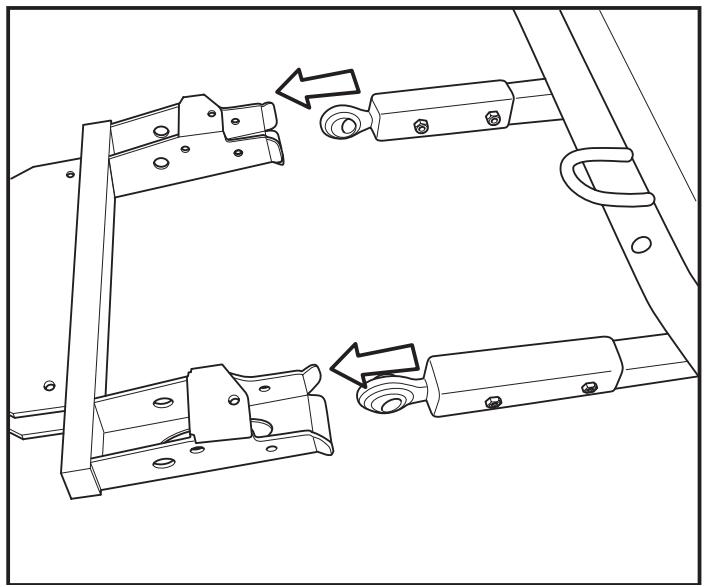

Réglez le support.
Ajustez si besoin la lame en déplaçant le levier vers l'avant ou vers l'arrière, de façon à travailler en position horizontale.

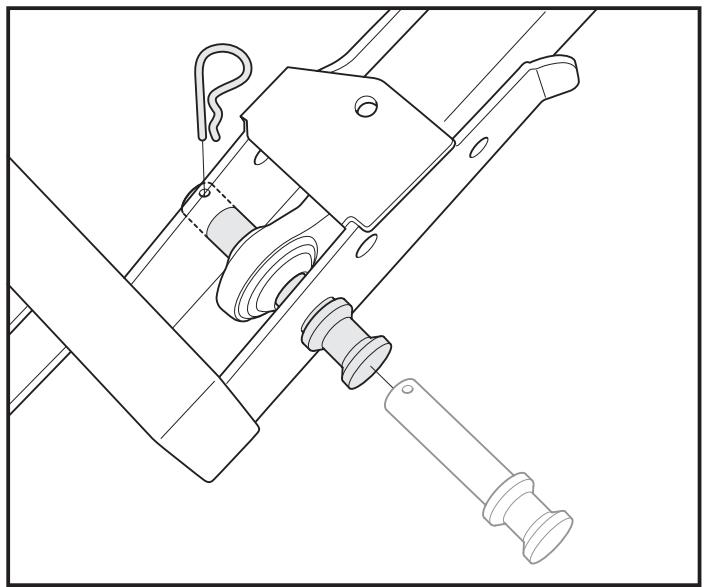

Assurez-vous que toutes les clavettes soient correctement fixées lorsque la lame est montée en PT 26D.

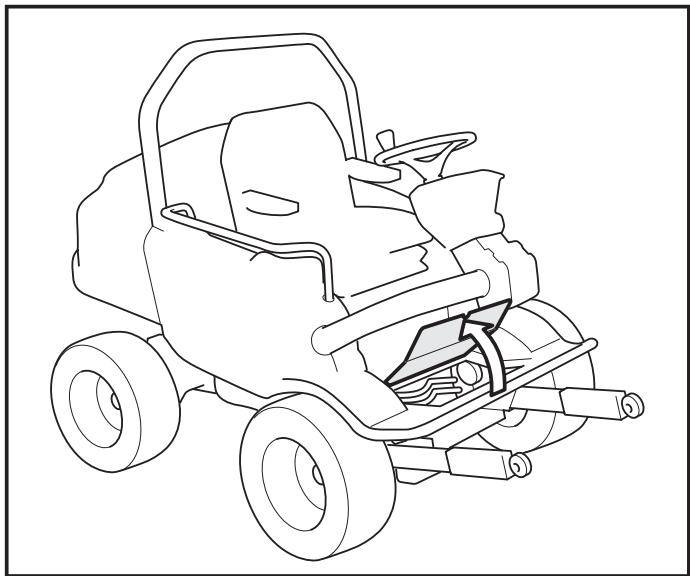

Les tuyaux hydrauliques et le cable électrique se branchent dans l'emplacement sous la plaque de base.

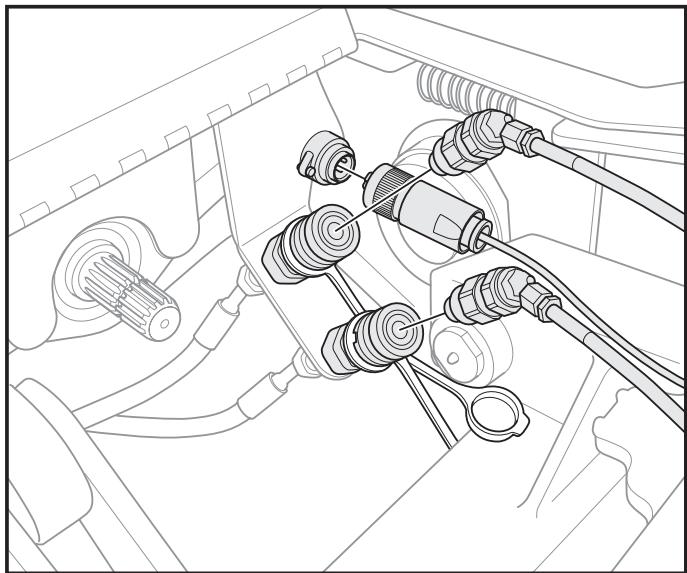

Connectez les tuyaux et le câble électrique.
ATTENTION! Dans certains cas, il peut être nécessaire de détacher les tuyaux et les raccords rapides lors de la première utilisation de la lame.

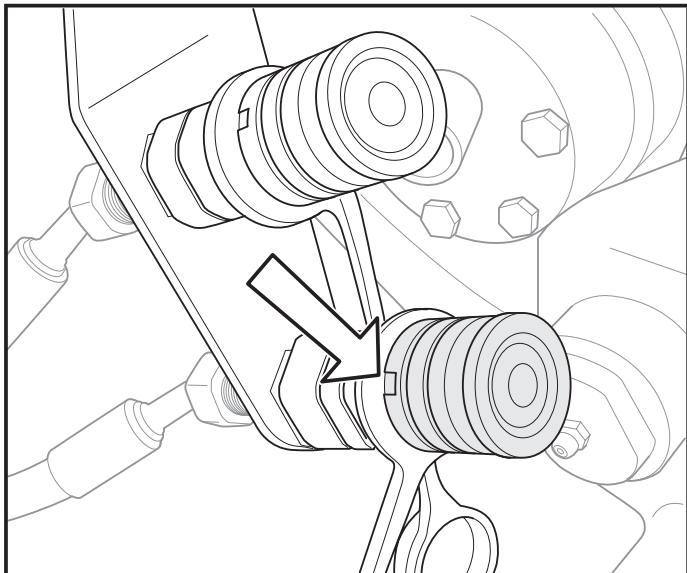

L'entaille doit être dans cette position afin de permettre le branchement et le débranchement.

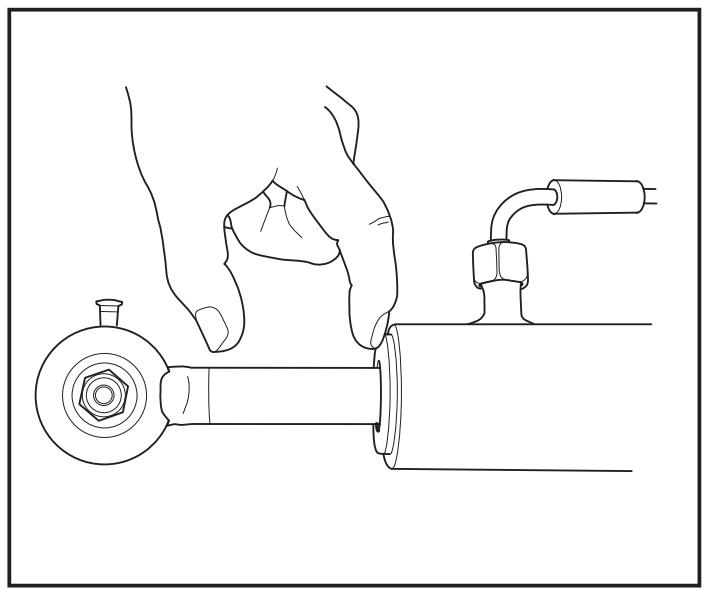

Position du cylindre
Le cylindre doit toujours être étiré d'au moins 50 mm.
Marché à vide

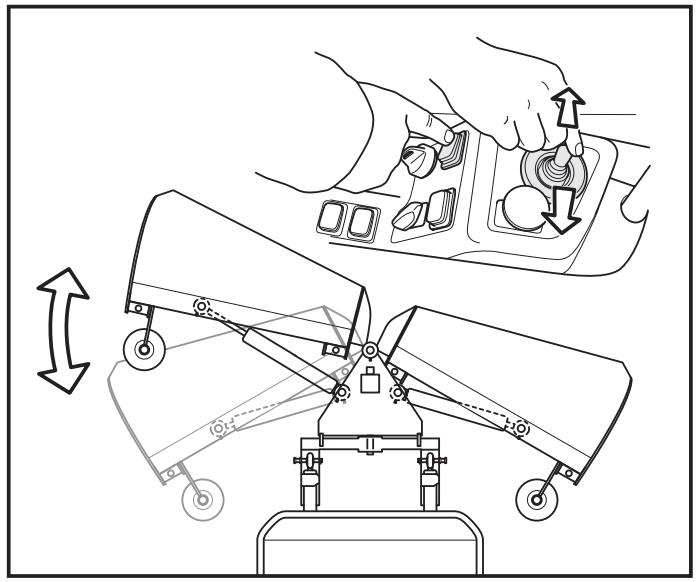

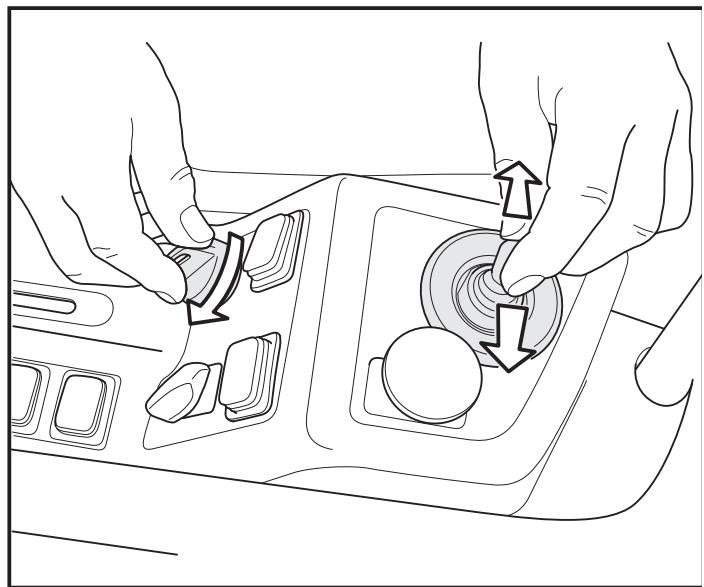

Tournez la clé en position ON pendant quelques secondes et déplacez en même temps le levier vers la droite et la gauche plusieurs fois afin de faire baisser la pression dans le cylindre de la lame.

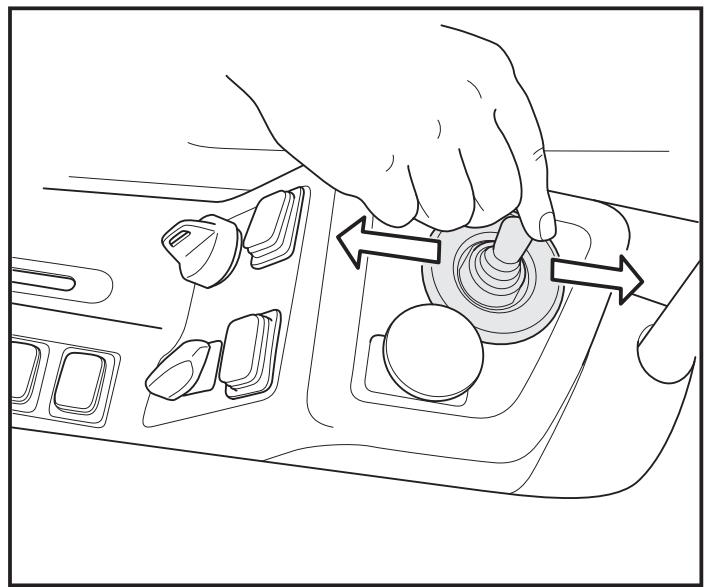

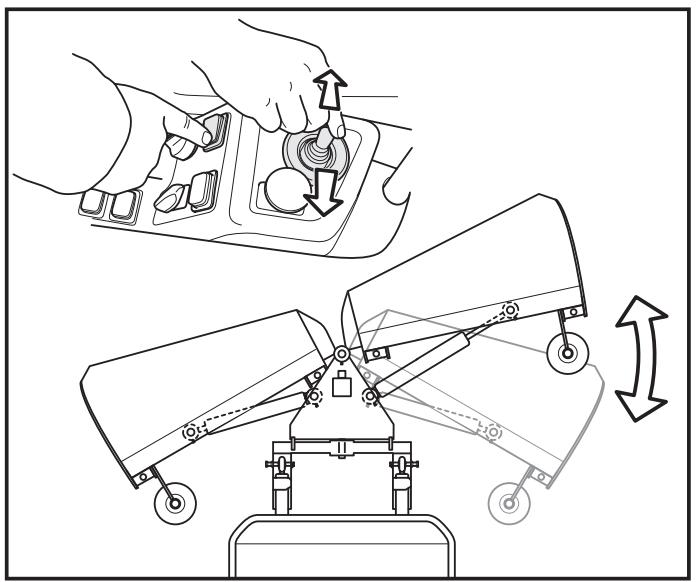

Appuyez sur le côté gauche du bouton, puis déplacez le levier vers la droite ou la gauche pour régler la lame vers la gauche.
Appuyez sur le côté droit du bouton, puis déplacez le levier vers la droite ou la gauche pour régler la lame vers la droite
Lubrifier avec de la graisse pour roulements.

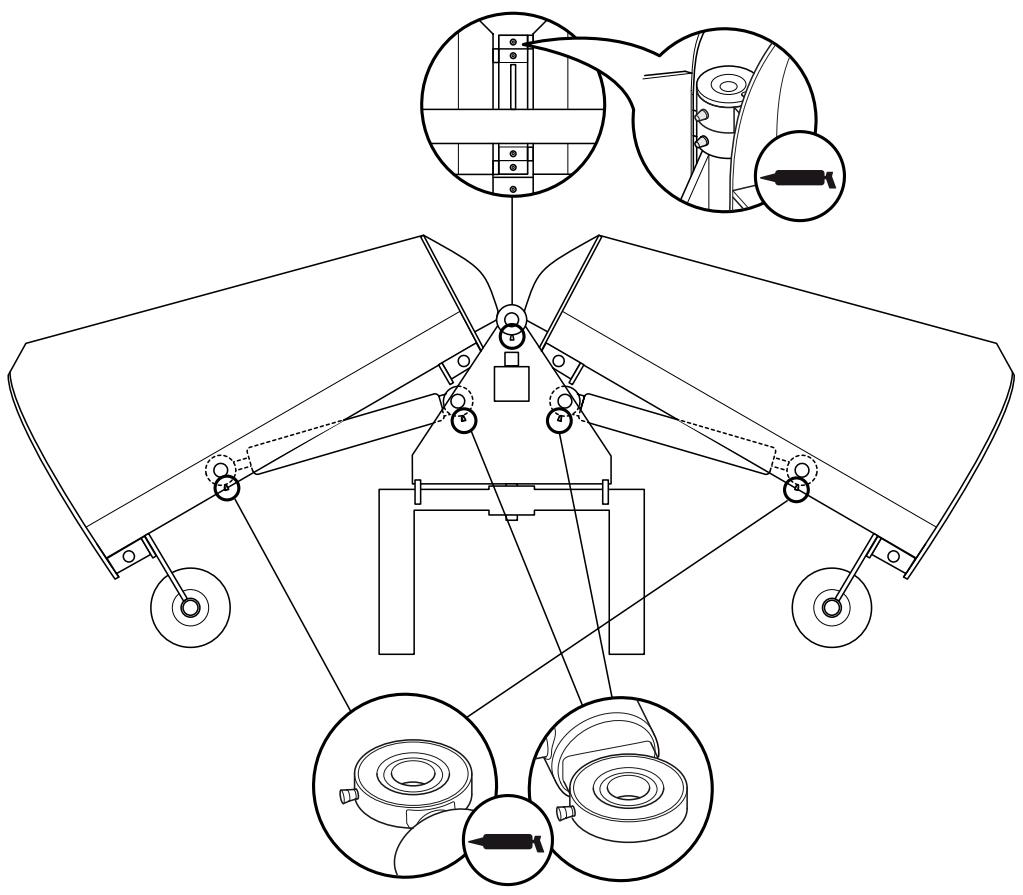

La lame comporte neuf raccords de graissage, dont cinq se trouvent au centre. Les quatre autres se situent aux extrémités du cylindre.
Lubrifiez-les régulièrement avec de la graisse pour roulement à billes. Contrôlez quotidiennement les points de lubricification.
La lame est livrée lubrifiée.
Avec ou sans fonction choc : chic 1/4", 3/8", 3/8"

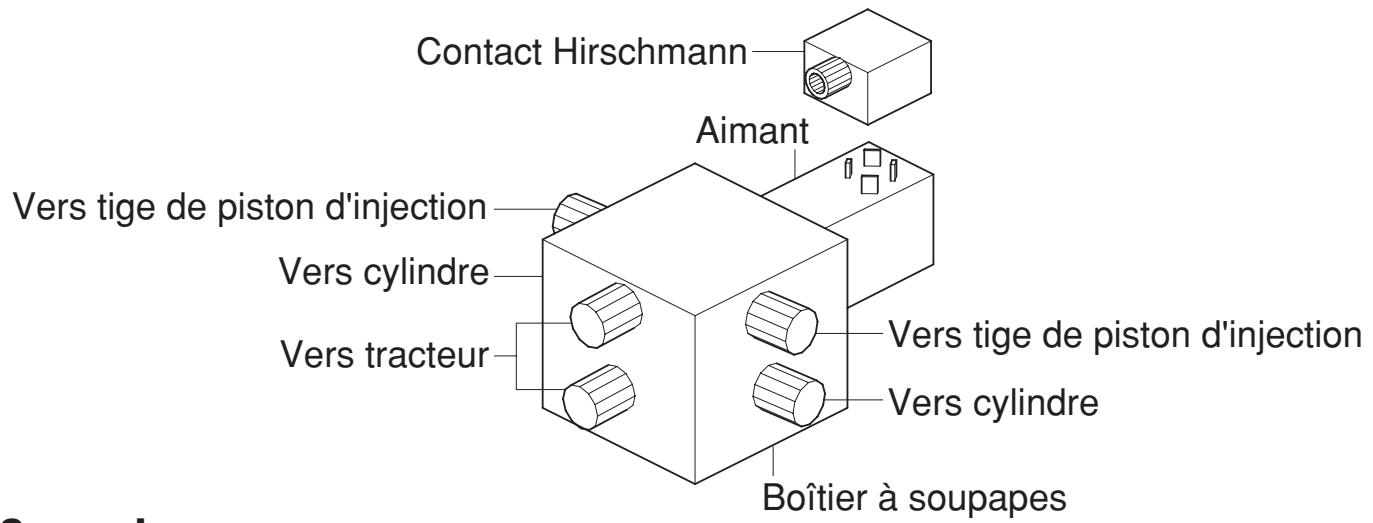

Montage des tuyaux :
- Diode*
- Support de sécurité
- Contact Hirschmann
- Contact; femelle + mâle Levier avec interrupteur (non standard)
- ATTENTION! La diode doit être montée entre les bornes plus et moins du contact Hirschmann. Des étincelles risquent sinon de se former et d'entrainer une panne de l'interrupteur du levier.
Électrovanne avec fonction chocolat
Les lames équipées de ce type d'électrovanne ne doivent pas être utilisées avec pistons complètement tendus. Ils doivent être tendus à environ 50 mm. La fonction chocol ne peut pas fonctionner dans le cas contraire.
La vanne peut être ajustée en fonction de la pression d'ouverture.

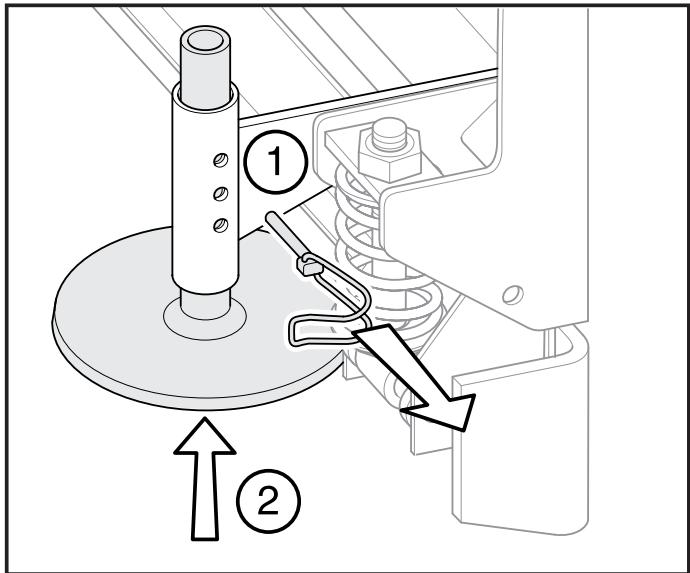

Les patins peuvent être réglés par tranche de 5 mm. Ceux-ci doivent être réglés à une hauteur appropriée pour que la lame puisse être utilisée de façon optimale.
Contrôlez que les côtés droit et gauche soient à la même hauteur.
- Desserrez la clavette
- Réglez la hauteur
- Fixez la clavette
