Type de produit	Accessoire de déneigement
Marque	HUSQVARNA
Modèle	SNOW BLADE
Largeur de travail	1200 mm
Angle de rotation	±30°
Poids	29,5 kg
Matériau	Acier
Fixation	Montage sur châssis porteur
Compatibilité	Tondeuses autoportées HUSQVARNA
Fonction principale	Déneigement par chasse-neige
Pièces fournies	Lame, cadre, ressorts, vis M16x80, M12x30, etc.
Réglage	Patins de glissement réglables
Commande	Poignée de levage et de verrouillage
Montage	Nécessite dépose du groupe de coupe
Sécurité	Ressort de décharge en cas d'obstacle
Entretien	Nettoyage après usage, vérification des fixations
Réparabilité	Pièces détachées disponibles
Pays de fabrication	Finlande
Garantie	Consulter le revendeur
Notice	Disponible en téléchargement gratuit

FOIRE AUX QUESTIONS - SNOW BLADE HUSQVARNA

Comment monter la lame SNOW BLADE sur ma tondeuse HUSQVARNA ?

Avant le montage, il faut déposer le groupe de coupe et son cadre. Ensuite, assemblez la lame sur le châssis porteur en suivant les étapes : fixer la poignée sur la plaque pivotante, monter le ressort de verrouillage et le ressort de décharge, puis lever le cadre et le fixer avec deux vis. Reportez-vous au manuel pour les couples de serrage.

Quels outils sont nécessaires pour l'installation ?

Une clé de 19 mm et une clé de 24 mm sont nécessaires pour les écrous M12 et M16. Un tournevis peut être utile. Les vis et écrous sont fournis.

Puis-je utiliser la lame sans démonter le groupe de coupe ?

Non, le groupe de coupe et son cadre doivent impérativement être retirés avant le montage de la lame. Le non-respect peut endommager l'équipement.

Comment régler les patins de glissement ?

Les patins de glissement (skids) se règlent en hauteur selon le terrain et l'utilisation : pour un sol irrégulier, abaissez-les pour éviter d'endommager la lame ; pour une neige tassée, relevez-les. Utilisez une clé de 19 mm pour desserrer et ajuster.

La lame a un angle de rotation, comment l'utiliser ?

La lame peut pivoter de ±30° grâce à une poignée de verrouillage. Pour changer l'angle, tirez la poignée, orientez la lame dans la direction souhaitée, puis relâchez la poignée pour verrouiller.

Comment entretenir la lame après utilisation ?

Après chaque utilisation, nettoyez la lame à l'eau pour retirer le sel et la saleté. Séchez-la et lubrifiez les points de pivotement avec de l'huile légère. Vérifiez l'état des ressorts et des fixations.

Que faire si la lame rencontre un obstacle ?

La lame est équipée d'un ressort de décharge qui permet de basculer vers l'arrière en cas de choc. Après le passage, la lame revient automatiquement en position de travail. Si le ressort est endommagé, remplacez-le.

Où trouver la notice complète ?

La notice d'utilisation est disponible gratuitement en téléchargement sur notice-facile.com. Vous pouvez également demander une traduction par email.

Quelles sont les dimensions de la lame ?

La largeur de travail est de 1200 mm. Le poids total est de 29,5 kg. L'angle de rotation maximal est de ±30°.

La lame est-elle compatible avec tous les modèles HUSQVARNA ?

La lame SNOW BLADE est conçue pour les tondeuses autoportées HUSQVARNA équipées d'un châssis porteur compatible. Vérifiez le manuel de votre tondeuse ou contactez le service client.

MODE D'EMPLOI SNOW BLADE HUSQVARNA

SNÖBLAD PUSKULEVY SN∅SKJÆR SCHNEERÄUMSCHILD SNOW BLADE SNESKRABER CHASSE-NEIGE

953 53 06-01

Instruktion Käyttöohjeet Instruksjon Bedienungsanleitung Instructions Brugsanvisning Manuel d'utilisation

CE

T-30342

MADE IN FINLAND BY KOVA

101 90 79-20

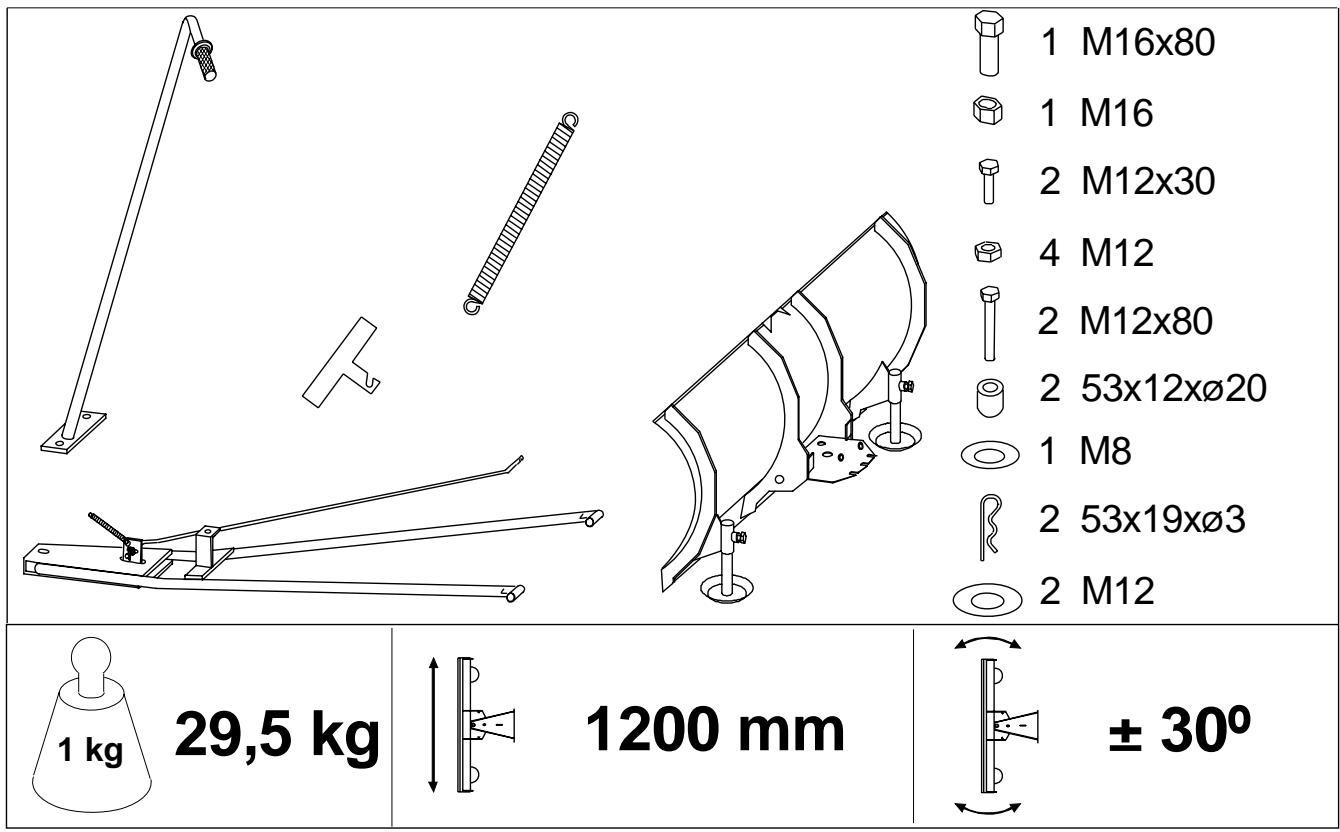

1 M16x80 1 M16 2 M12x30 4 M12 2 M12x80 2 53x12xø20 1 M8 2 53x19xø3 2 M12 1 kg 29,5 kg 1200 mm ± 30°

S	OBS!	Före montering av snöbladet skall klippaggregatet och dess ram demonteras.Vid återmontering av klippaggregatet skall injusteringar göras enligt bruksanvisningen.
FIN	HUOM!	Ennen lumilevyn paikalleen asentamista, pitää leikkuukotelo ottaa pois paikaltaan.Kun leikkuukotelo asennetaan takaisin paikalleen, täytyy tarpeelliset säädöt tehdä käyttöohjekirjan ohjeiden mukaisesti.
N	OBS!	Før montering av snöbladet skal klippeaggregatet og rammen demonteres.Ved tilbakemontering av klippeaggregatet skal justeringer gjøres som vist i bruksanvisningen.
D	ACHTUNG!	Vor der Montage des Schneeräumschildes, Schneidwerk mit dazugehörigen Rahmen demontieren.Bei erneutem Einbau, Einstellungen gemäss Bedienungsanweisung vornehmen.
Eng	NOTE!	Cutting unit and the frame must be removed before assembling of the Snow Blade.When re-fitting the cutting unit ensure that you follow the instructions in the operator manual for the correct adjustments.
DK	OBS!	Ved montering af snekraber skal klipperaggregatet afmonteres.Ved montering af klipperaggregat skal justeringen kontrolleres "Se brugsanvisning".

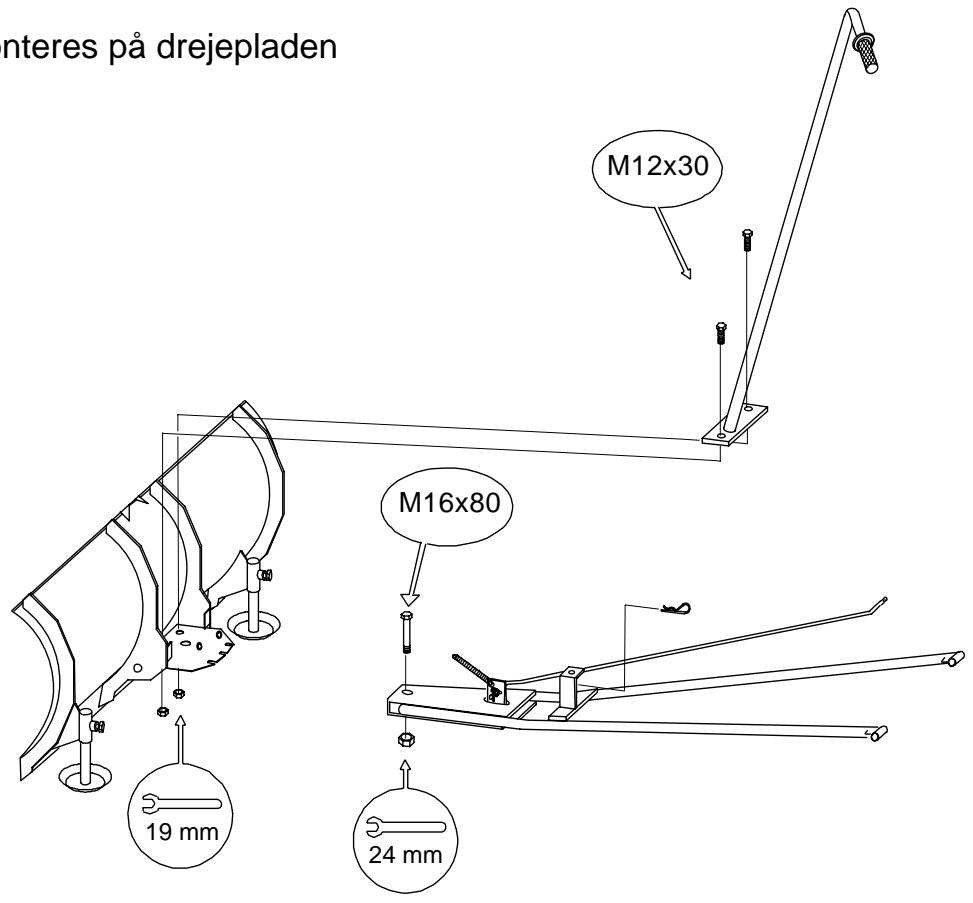

S Vridhandtaget monteras på vridplattan
FIN Asenna kääntökahva kääntölevyyn
N Svingarmen monteres på platen
D Drehgriff auf die Drehplatte montieren
Eng Assemble the handle on the Snow Blade
DK Håndtaget monteres på drejepladen

nteres på drejepladen M12x30 M16x80 19 mm 24 mm

S Montera snöbladet på redskapsramen.
FIN Asenna puskulevy kiinnitysrunkoon.
N Monter snøbladet på redskapsrammen.
D Schneeräumschild auf den Geräterahmen montieren.
Eng Assemble the snow blade to the frame.
DK Monter dozerbladet på rammen.

Technical line drawing of a mechanical clamp or bracket assembly with no visible text or symbols

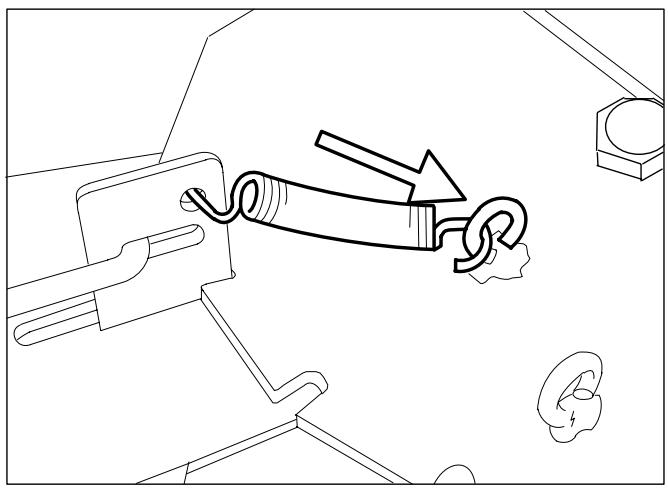

S Montera låsfjädern.

FIN Kiinnitä lukitusjousi.

N Monter läsefjæren.

D Sicherungsfeder montieren.

Eng Assemble the spring.

DK Monter läsefjederen.

Technical line drawing of a mechanical assembly with a spring scale and hand holding a hook (no text or symbols)

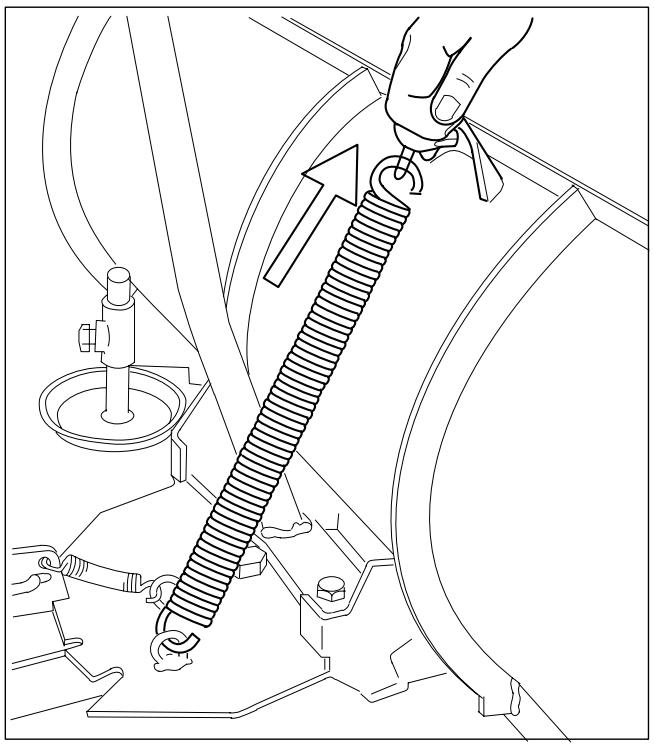

S Montera belastningsfjädern.

FIN Asenna ylikuormitusjousi.

N Monter belastningsfjæren.

D Zugfeder montieren.

Eng Assemble the spring.

DK Monter belastningsfjederen.

Technical line drawing of a vehicle suspension system with no visible text or symbols

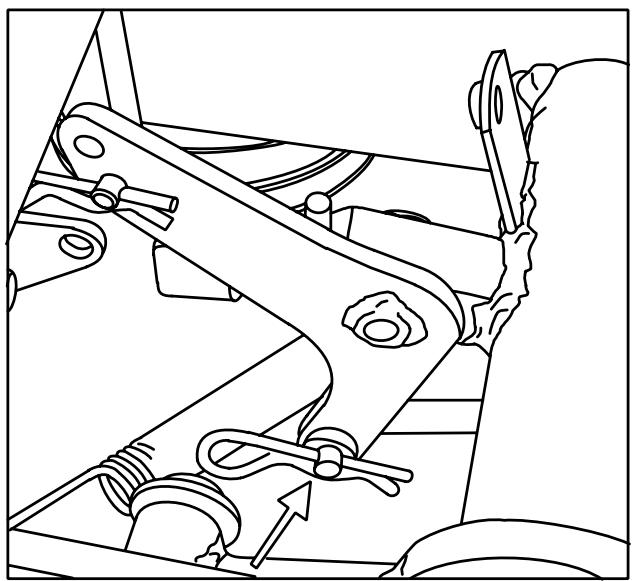

S Lyft upp snöbladets redskapsram och fixera med två skruvar.

FIN Nosta levyn kiinnitysrunko paikoilleen ja kiinnitä se kahdella ruuvilla.

N Löft opp snöskjærets redskapsramme og fest med den originale låsesålinten.

D Den Geräterahmen des Schneeräumschildes anheben und mitt zwei Schrauben befestigen.

Eng Lift up and fix the frame into the Rider and assemble with two screws.

DK Løft doserbladets redskabsramme og lås med de originalhårnåle.

Technical line drawing of a mechanical linkage assembly (no text or symbols)

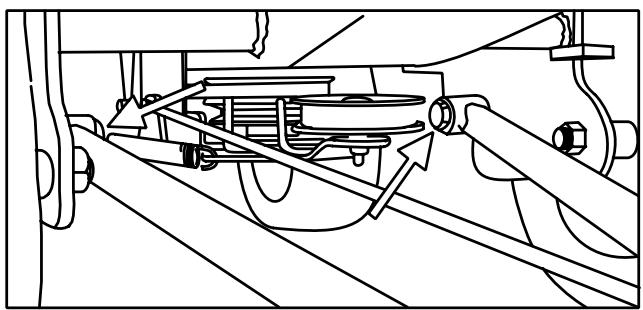

S Montera frikopplingstaget i länkförlängaren.

FIN Asenna käänönvapautustanko vapautusvipuun.

N Monter swingstaget i lenkarmen.

D Auskupplungsstrebe in die Gelenkverlängerung montieren.

Eng Assemble the disengage rod to the link arm.

DK Løft doserbladets redskabsramme og lås med de originalhårnåle.

19 mm

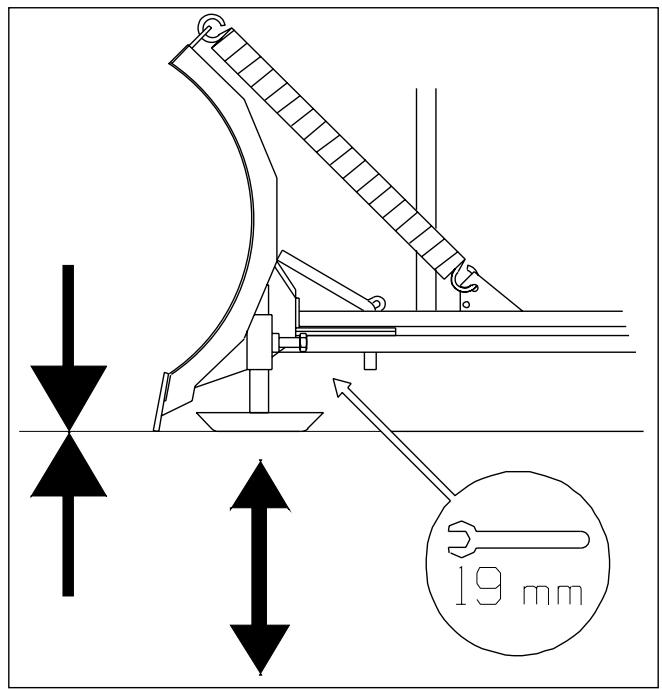

S Justera bladets medar efter underlag ovh användning.
FIN Säädä puskulevyn tassut käyttötarkoituksen ja maaperän mukaan.
N Juster glideskoene etter underlag og bruk.
D Kufen des Scheldes je nach Bodenunterlage und Anwendung einstellen.
Eng Adjust the skids on the Snow Blade.
DK Juster dozerbladets sløbesko efter underlag og anvendelse.

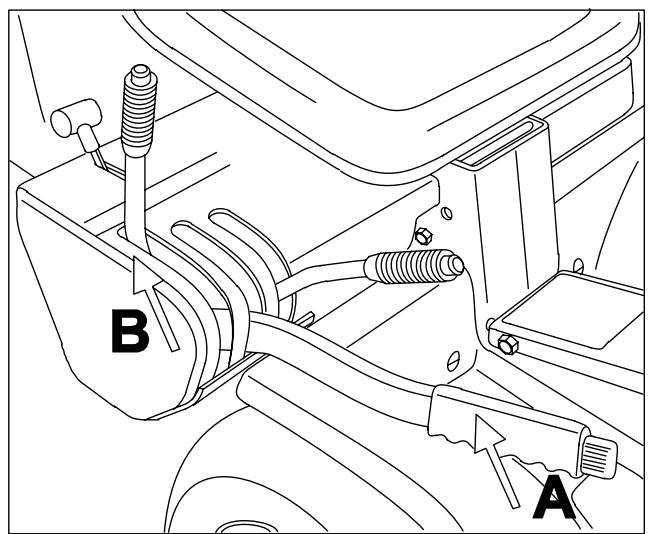

B A

S A Lyfthandtag B Vridlåshandtag
FIN A Nostovipu B Käännönvapautus
N A Löftehändtak B Svinglåshändtak
D A Hubhebel B Feststellhebel
Eng A Lift handle B Catch handle
DK A Løftehåndtag B Låsehåndtag
