Produkttyp	Schneeräumzubehör
Marke	HUSQVARNA
Modell	V-PLOUGH
Verwendung	Für Gartentraktor oder Motorhacke
Hauptfunktion	Schneeräumung mit schwenkbarem Schild nach links oder rechts
Winkeleinstellung	Mit Hebel, integrierte Schockfunktion
Gleitkufen	In 5-mm-Schritten einstellbar, gleiche Einstellung auf beiden Seiten
Schmierung	9 Schmiernippel (5 in der Mitte, 4 an den Enden) mit Kugellagerfett
Anschluss	Hydraulikschläuche und Elektrokabel unter der Grundplatte
Stromversorgung	Magnetventil mit Schockfunktion, Anschluss über Hirschmann-Stecker
Zylinder	Muss mindestens 50 mm ausgefahren sein für optimalen Betrieb
Kompatibilität	Montage auf Traktor PT 26D (und andere kompatible Modelle)
Sicherheit	Motor abstellen und Schlüssel abziehen vor Wartung
Wartung	Tägliche Kontrolle der Schmierstellen
Schockfunktion	Einstellbar, nicht bei vollständig ausgefahrenem Kolben verwenden
Lieferung	Schild geschmiert geliefert

Häufig gestellte Fragen - V-PLOUGH HUSQVARNA

Wie stelle ich den Winkel des V-PLOUGH-Schilds ein?

Um das Schild nach links zu schwenken, drücken Sie die linke Seite des Knopfes und bewegen Sie den Hebel nach rechts oder links. Für rechts drücken Sie die rechte Seite. Stellen Sie sicher, dass der Motor abgestellt und der Schlüssel abgezogen ist, bevor Sie Eingriffe vornehmen.

Wie schmiere ich das Schild?

Das Schild verfügt über 9 Schmiernippel. Schmieren Sie diese regelmäßig mit Kugellagerfett. Kontrollieren Sie täglich die Schmierstellen.

Was tun, wenn sich das Schild nicht bewegt?

Überprüfen Sie zunächst, ob der Motor läuft und der Schlüssel auf ON steht. Führen Sie einen Leerlauf durch, indem Sie den Schlüssel drehen und den Hebel mehrmals betätigen, um den Druck im Zylinder abzubauen.

Wie stelle ich die Höhe der Gleitkufen ein?

Die Kufen werden in 5-mm-Schritten eingestellt. Lösen Sie den Keil, stellen Sie die Höhe ein und fixieren Sie den Keil. Stellen Sie sicher, dass die rechte und linke Seite auf gleicher Höhe sind.

Kann ich das Schild mit einem anderen Traktor als PT 26D verwenden?

Die Kompatibilität ist für die Montage auf PT 26D angegeben. Für andere Modelle konsultieren Sie die Anleitung oder einen autorisierten Händler. Die Hydraulik- und Elektroanschlüsse müssen angepasst werden.

Was bedeutet die Schockfunktion?

Die Schockfunktion dient dazu, das Schild zu rütteln, um Schneeansammlungen zu vermeiden. Das Magnetventil muss auf den Öffnungsdruck eingestellt sein und der Kolben darf nicht vollständig ausgefahren sein.

Wie pflege ich das Schild nach dem Gebrauch?

Reinigen Sie das Schild nach jedem Gebrauch und überprüfen Sie den Zustand der Anschlüsse. Schmieren Sie bei Bedarf. Lagern Sie es an einem trockenen Ort.

Das Schild erzeugt Funken am Hirschmann-Stecker.

Stellen Sie sicher, dass eine Diode zwischen den Plus- und Minuspolen des Hirschmann-Steckers angebracht ist. Ohne Diode können Funken entstehen und den Schalter beschädigen.

Wie installiere ich das Schild zum ersten Mal?

Montieren Sie das Schild am Traktor, indem Sie alle Keile befestigen. Schließen Sie die Hydraulikschläuche und das Elektrokabel unter der Grundplatte an. Führen Sie einen Leerlauf durch, um die Luft zu entlüften. Stellen Sie sicher, dass der Zylinder mindestens 50 mm ausgefahren ist.

Was tun, wenn sich das Schild nicht richtig bewegt?

Überprüfen Sie den Hydraulikdruck und die Ausrichtung. Stellen Sie sicher, dass die Schläuche nicht geknickt sind und das Magnetventil funktioniert. Konsultieren Sie die Anleitung für die Einstellung der Schockfunktion.

BEDIENUNGSANLEITUNG V-PLOUGH HUSQVARNA

Gebrauchsanweisung, S. 34-41

Vor Benutzung des Geräts die Gebrauchsanweisung gründlich durchlesen.

Reservdelssta / Spare parts list, p. 42

Vor Anwendung Gebrauchsanweisung genau durchlesen.

Schalten Sie den Motor aus und entfernen Sie die Schlüssel vor der Wartung, Reinigung oder Reparatur.

Klemmgefahr! Halten Sie Höhe und Fuß von beweglichen Teilen fern, wenn der Klappflug in Betrieb ist.

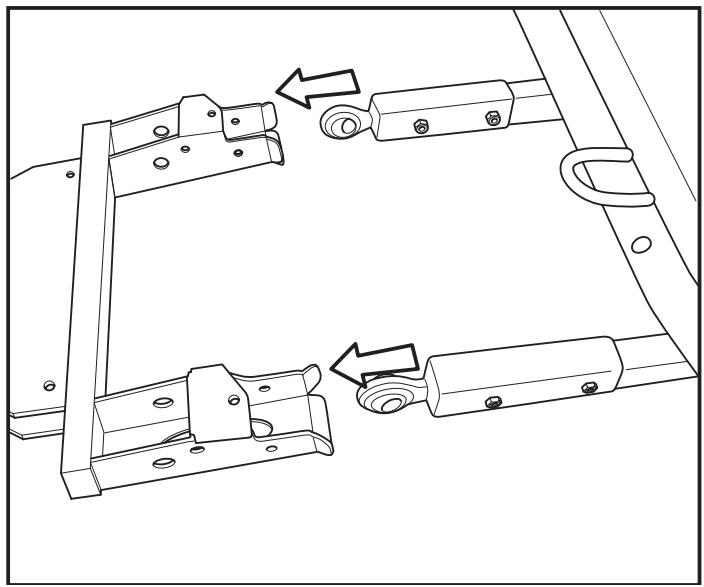

Passen Sie die Befestigung ein.

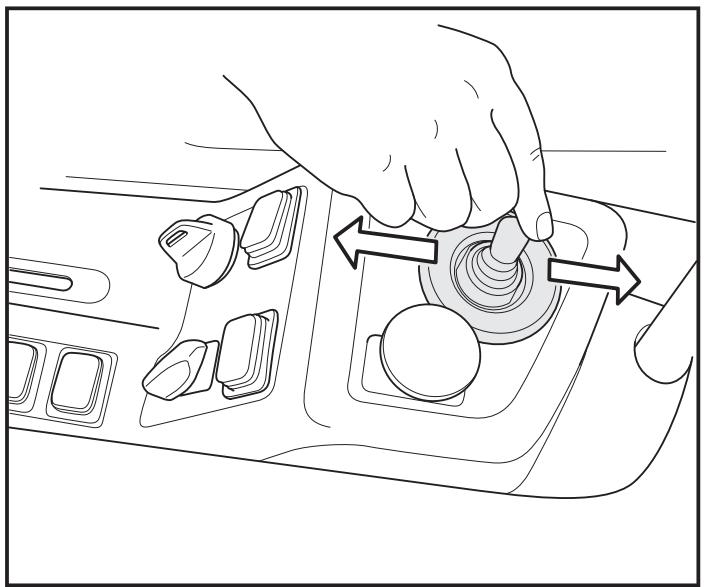

Stellen Sie den Pflug bei Bedarf so ein, dass er in horizontaler Position arbeitet, indem Sie den hebel nach vorne oder nach hinten bewegen.

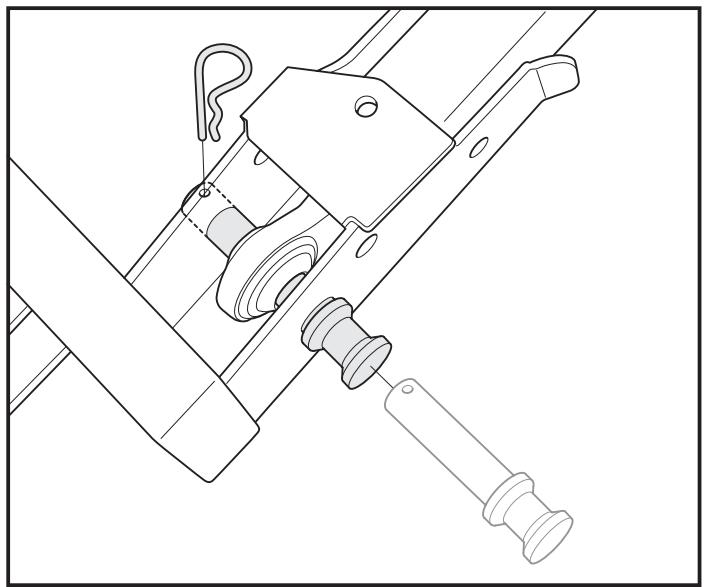

Sorgen Sie damit, dass alle Splinte ordentlich gesichert sind, wenn Sie den Pflug an die PT 26D montieren.

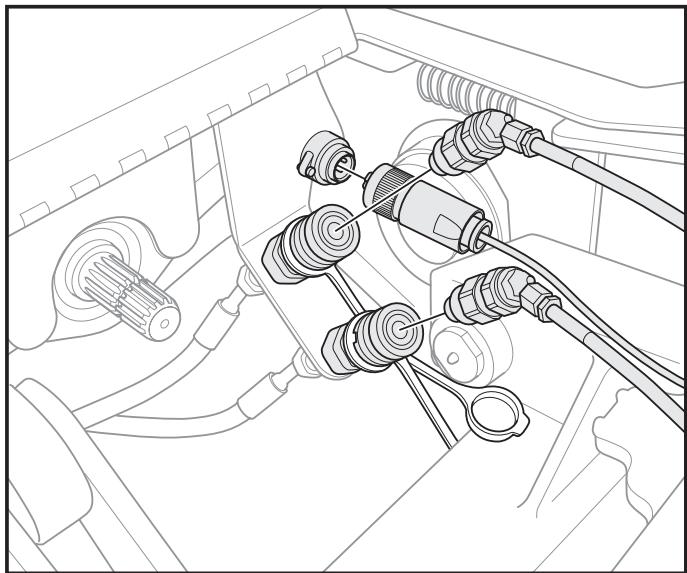

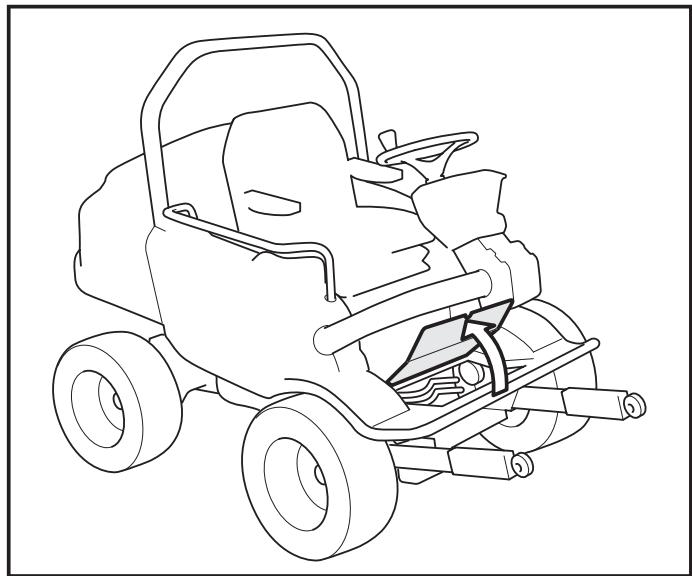

Die Hydraulikschläuche und das Elektrokabel werden unter der Klappe im Fußblech angeschlossen.

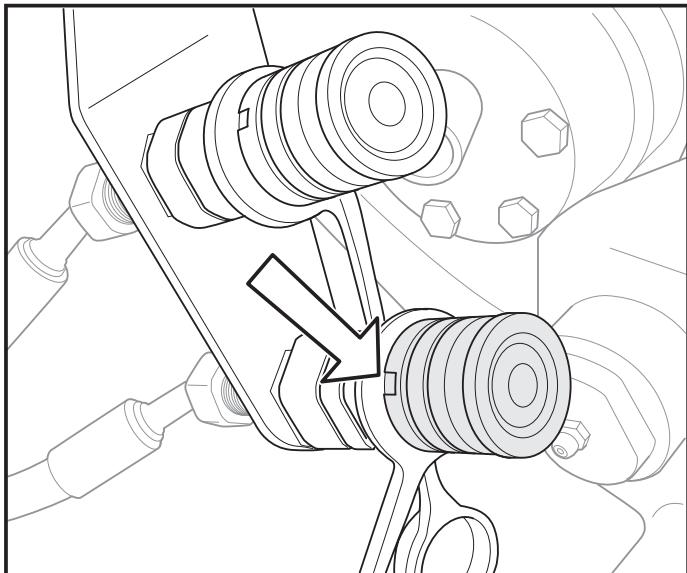

Schlieben Sie Schläuche und Elektrokabel an.

ACHTUNG! Es kann in bestimmen
Fällen erforderlich sein, Schläuche und
Schnellverbindungen bei der ersten
Verwendung des Klappfluges nachzuspannen.

Um das An- und Ausschalten zu ermögen, muss sich die Ritze in dieser Position befinden.

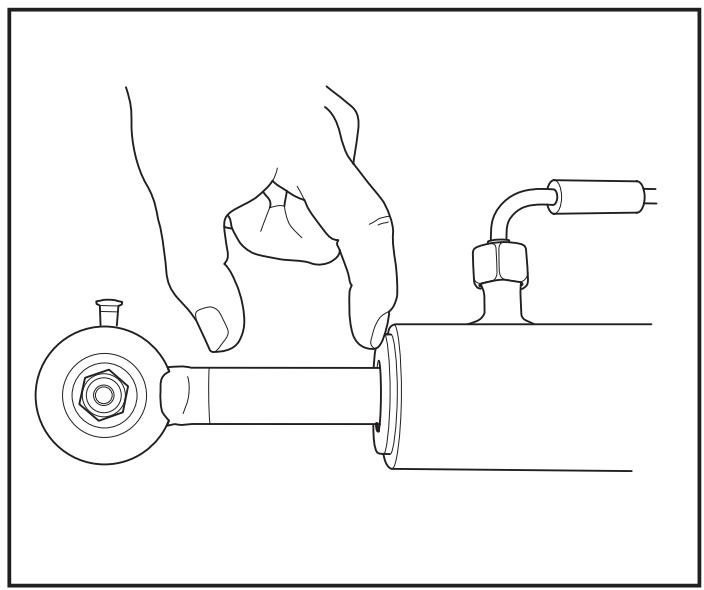

Position des Zylinders

Der Zylinder sollte stets um mindestens 50 mm ausgezogen sein.

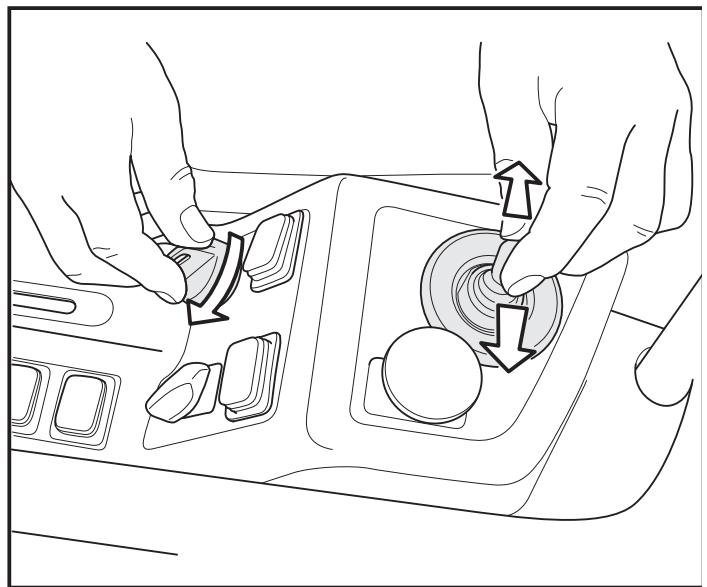

Druckabsenkung

Drehen Sie den Schlüssel für eineuge Sekunden auf ON, und bewegen Sie gleichzeitig den Hebel mehrmals nach rechts und nach links um den Druck in den Zylindern des Pfluges abzuseken.

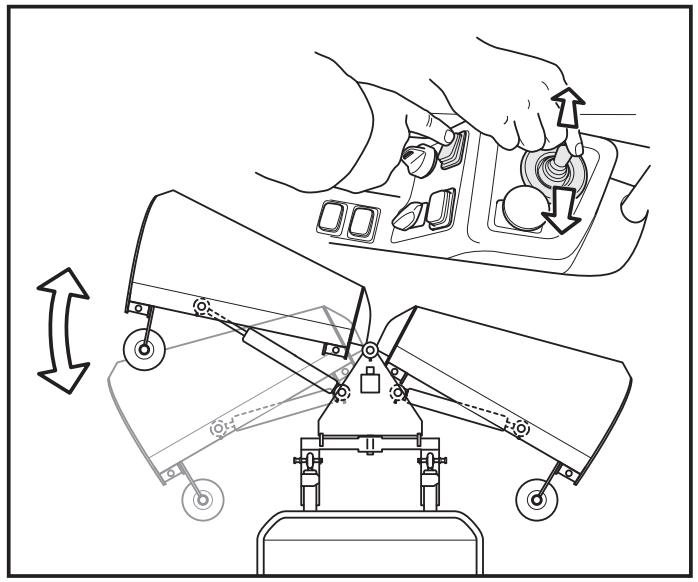

Drücken Sie die rechte Seite der Taste und bewegen Sie anschließend den Hebel nach rechts oder links um das rechte Pflugblatt zu justieren.

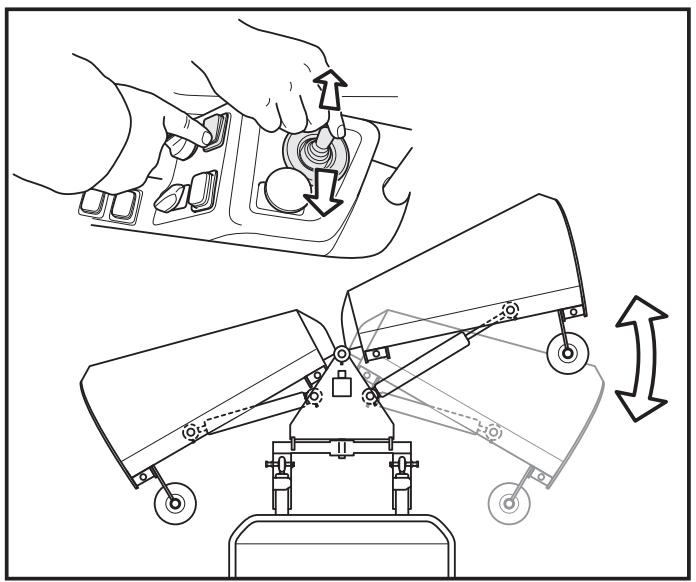

Drücken Sie die linke Seite der Taste und bewegen Sie anschließend den Hebel nach rechts oder links um das linke Pflugblatt zu justieren.

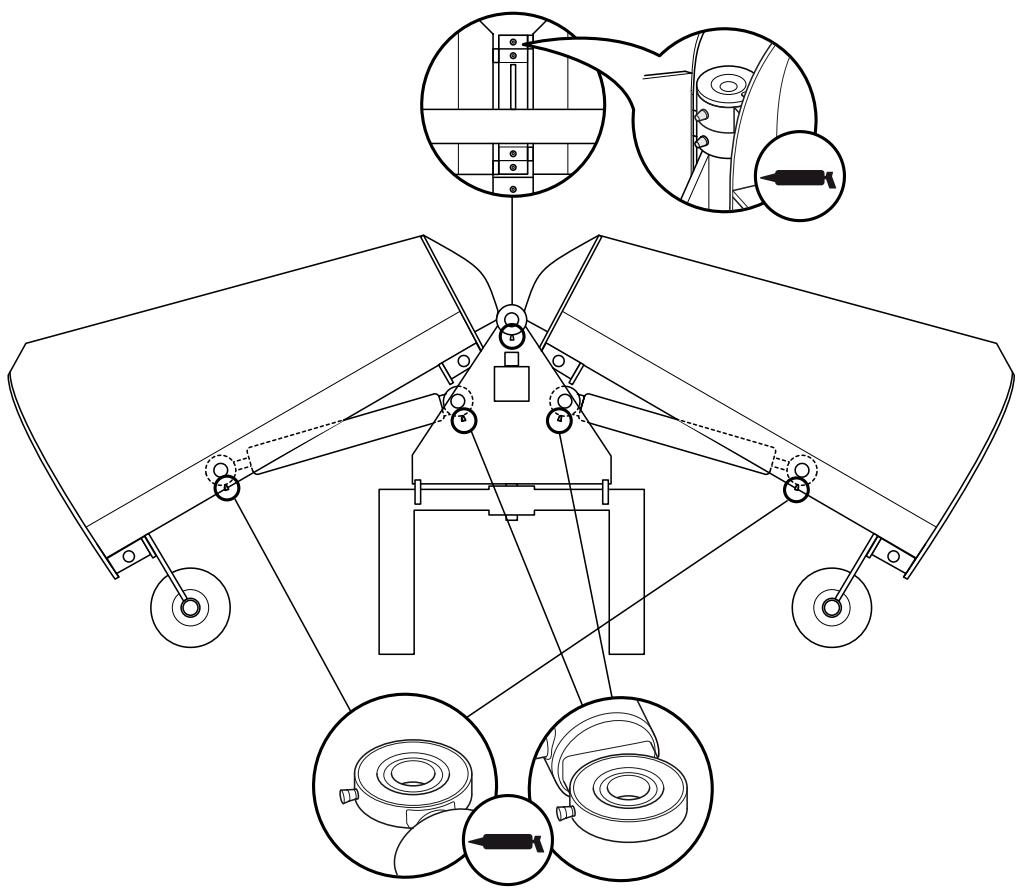

Schmieren mit Kugellagerfett.

Der Pflug verfügt über neun Schmiernippel.

Fünf davon sitzen am Zentralgelenk. Die anderen vier sitzen an den Enden der Zylinder (Gelenke).

These sind regelmäßig mit Kugellagerfett zu schmieren. Kontrollieren Sie die Schmierstellen vor jedem Tag, an dem Sie die Maschine benutzen.

Der Pflug ist bei der Lieferung geschmiert.

Mit oder ohne Stossfunktion: 1 / 4" , 3 / 8" , 3 / 8" Stoss

Schlauchbefestigung:

Innehåll:

• Diode*
• Sicherungshalter
  Hirschmannkontakti
  4 Meter zweiadrige Leitung
• Anschluss, Steckdose + Stecker
  Hebel mit Schalter (nicht Standard)

*ACHTUNG! Die Diode muss zwischen Plus und Minus im Hirschmannkontakt angeschlossen werden. Ansonsten besteht die Gefahr, dass der Hebel aufgrund von Funkenbildung kaputt gehen.

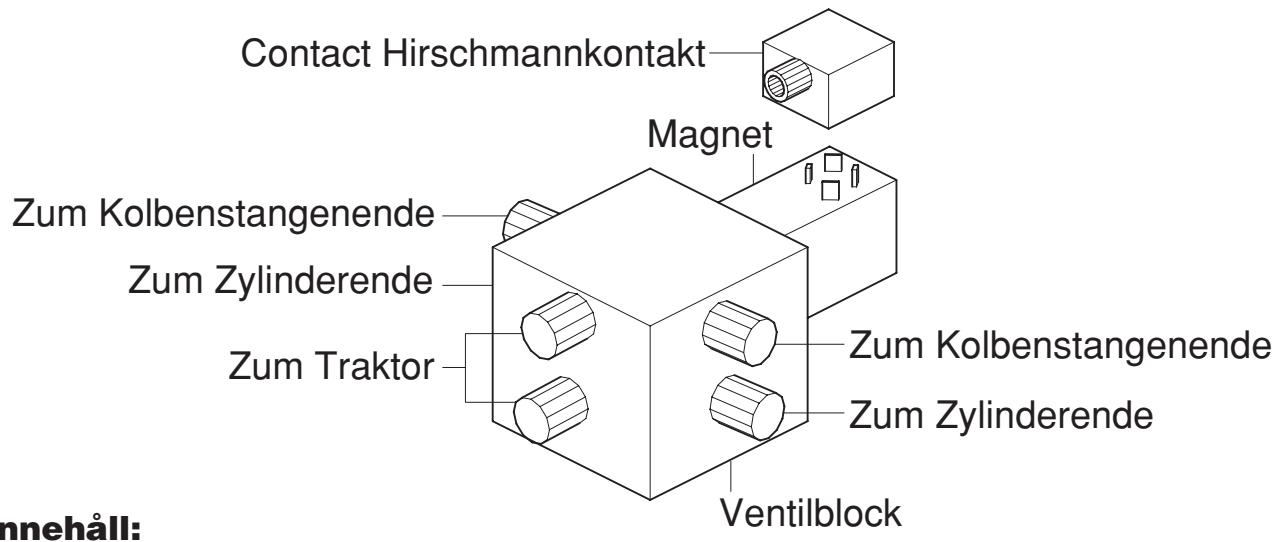

Magnetventil mit Stossfungtion

Mit diesen Typ Magnetventil ausgerüstete Pflüge sollen im Einsatz nicht mit vollständig eingezogenen Kolben fahren. Diese sollen circa 50 mm ausgefahren sein. Ansonsten wird die Stossfungtion außer Betrieb gesetzt.

Das Ventil lasst sich in Bezug auf den Öffnungsdruck einstellen.

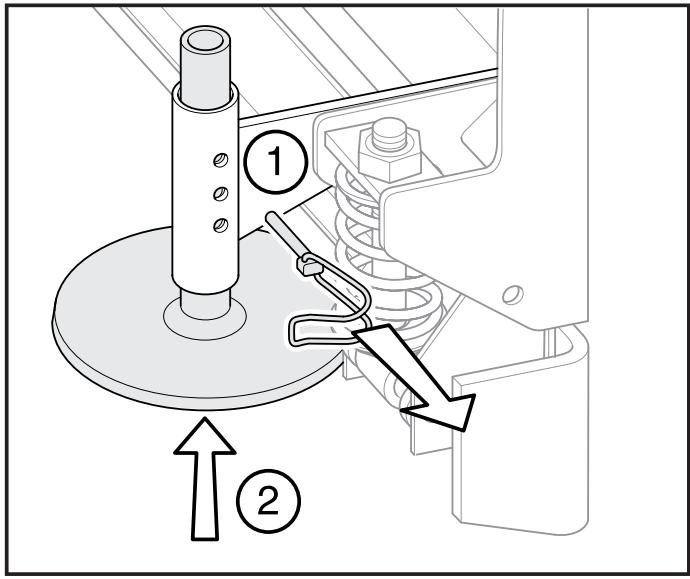

Die Höhe der Schleifschuhe lässt sich in Stufen von 5 mm einstellen. Sie müssen auf eine geeignete Höhe eingestellt werden, damit der Pflug maximal ausgenutzt werden kann.

Überprüfen Sie, ob die Höhe der rechten und der linken Seite identisch ist.

1. Losen Sie den Splint
2. Passen Sie die Höhe an
3. Befestigen Sie den Splint

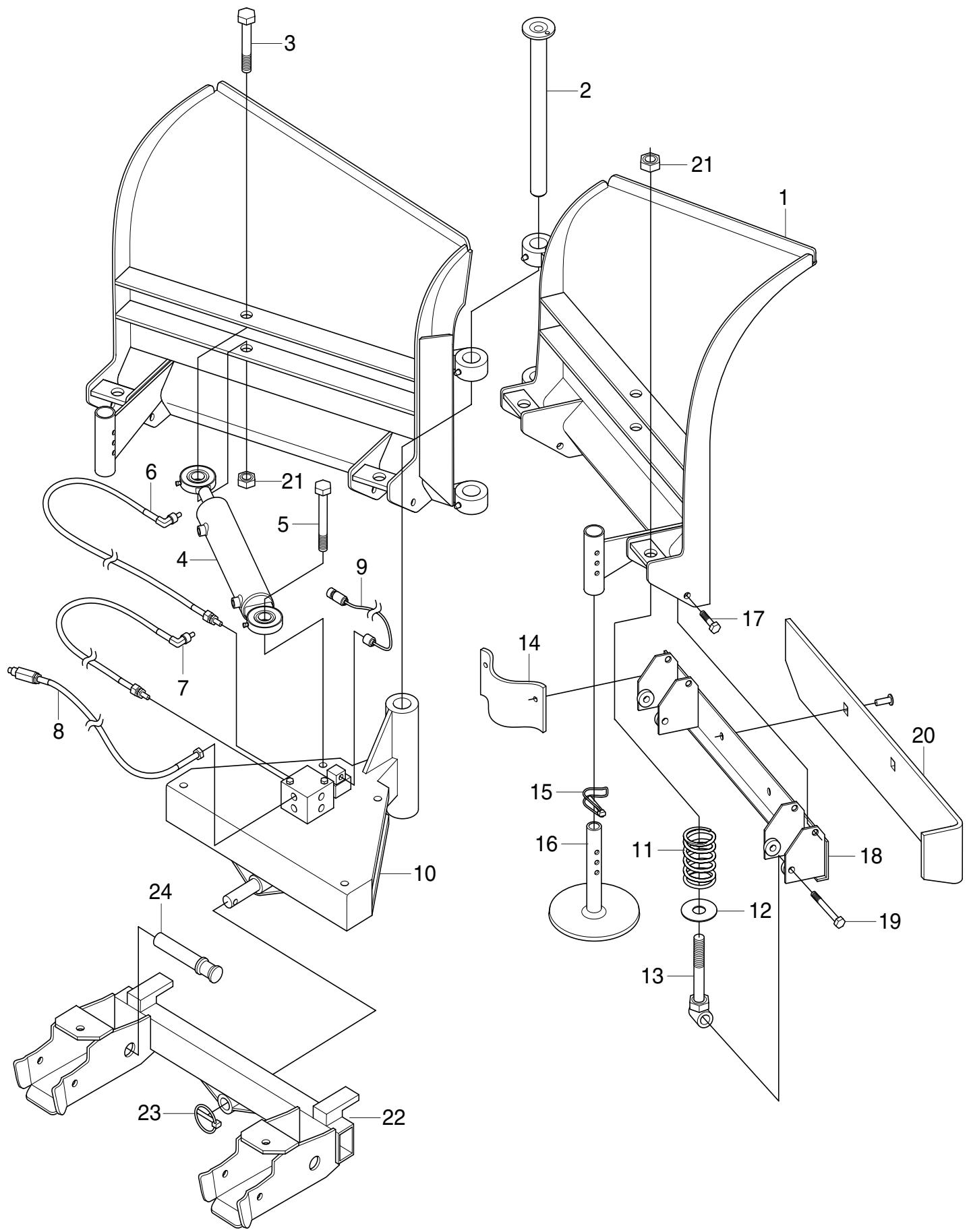

Pos.	Art. nr. / Part.no	Namn	Description
1.	931044	Svep, höger/vänster	Sweep, right/left
2.	931030	Ledaxel	Axle
3.	932518	M20x80	M20x80
4.	904215	Cylinder	Cylinder
5.	931056	M20x100	M20x100
6.	931047	Slang 650 mm	Hose 650 mm
7.	931046	Slang 450 mm	Hose 450 mm
8.	931048	Slang till maskin	Hose to machine
9.	931057	Elkabel	Electric cable
10.	931050	Fästram	Frame
11.	931040	Fjädersats	Springkit
12.	931016	Brickfjäder	Spring washer
13.	931014	Fjäderbult	Spring bolt
14.	931042	Gummiläpp	Rubber gasket
15.	932521	Halvmånelåsning	Sealing
16.	930002	Släpsko	Collector shoe
17.	931058	M10x110	M10x110
18.	931041	Klaff	Flap
19.	931059	M12x100	M12x100
20.	931406	Slitstål, alt.	Scraper plough, or
	931407	PUR	PUR
21.	931074	M20 loc	M20 loc
22.	931079	Fäste	Bracket
23.	931075	Ringsprint	Ring pin
24.	915036	22mm sprint	22mm pin
