Type de produit	Moniteur LCD TFT 51 cm (20.1 pouces)
Marque	SHARP
Modèle	LL-T2015 (Ivoire LL-T2015-H / Noir LL-T2015-B)
Résolution maximale	UXGA 1600 x 1200 pixels
Couleurs affichables	Environ 16,77 millions de couleurs (8 bits)
Luminosité	250 cd/m²
Taux de contraste	400:1
Angle de visibilité	176° horizontal et vertical (contraste ≥ 10)

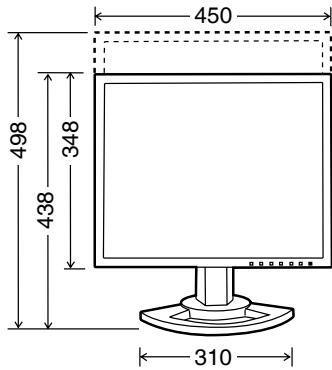

Dimensions (L x P x H)	Environ 450 x 228 x 438 - 498 mm (avec support)
Poids	Environ 9,8 kg (moniteur seul environ 6,2 kg)
Alimentation	AC 100-240 V, 50/60 Hz
Consommation électrique	53 W max., 4 W en mode économique
Entrées vidéo	Analogique (15 broches Mini D-sub) et numérique (29 broches DVI-I)
Réglages	Hauteur (60 mm), inclinaison (haut 0-30°, bas 0-5°), rotation gauche-droite
Fonctions principales	Ajustement automatique et manuel de l'image, verrouillage des réglages, minuterie de mise hors service, modes d'affichage (STD, OFFICE, sRGB, VIVID)
Entretien et nettoyage	Débrancher avant nettoyage ; utiliser un chiffon doux et sec, détergent neutre pour le châssis ; ne pas utiliser de solvants
Sécurité	Ne pas exposer à l'humidité, à la poussière ou à des températures élevées ; utiliser uniquement le cordon d'alimentation fourni
Pièces détachées et réparabilité	Rétroéclairage remplaçable uniquement par un réparateur agréé ; support VESA 100 x 100 mm pour bras
Informations générales	Compatibilité Plug & Play (DDC2B), gestion d'énergie DPMS/DMPM, température d'utilisation 5-35°C

FOIRE AUX QUESTIONS - LL-T2015 SHARP

Comment régler la hauteur et l'inclinaison du moniteur ?

Pour régler la hauteur, saisissez fermement les deux bords de l'écran et ajustez verticalement (plage d'environ 60 mm). Pour l'inclinaison, inclinez l'écran vers l'avant (0-5°) ou vers l'arrière (0-30°). Attention à ne pas vous coincer les doigts et à ne pas appuyer sur la dalle LCD.

Comment connecter le moniteur en entrée analogique ?

Utilisez le câble de signal analogique fourni (ou le modèle NL-C02E en option). Raccordez-le à la borne INPUT-1 (RVB analogique) ou à la borne DVI-I (INPUT-2) si vous utilisez un adaptateur. Serrez les vis pour fixer le connecteur.

Comment effectuer un réglage automatique de l'image ?

Affichez d'abord une image claire (utilisez la mire sur le CD-ROM fourni). Appuyez sur le bouton MENU, puis sélectionnez ADJUSTMENT avec le bouton ▶. Le moniteur effectue le réglage automatique (CLOCK, PHASE, H-POS, V-POS). Si nécessaire, répétez 2 ou 3 fois.

Que faire si l'écran n'affiche aucune image ?

Vérifiez que le cordon d'alimentation est branché et que l'interrupteur principal est sur ON. Assurez-vous que l'ordinateur est allumé et que la borne d'entrée sélectionnée (INPUT-1 ou INPUT-2) correspond au câble utilisé. Si le problème persiste, vérifiez les paramètres de fréquence du signal (voir caractéristiques).

Comment verrouiller les réglages pour éviter des modifications accidentelles ?

Éteignez l'ordinateur. Maintenez enfoncés les boutons MENU et d'alimentation en même temps que vous allumez le moniteur. Continuez jusqu'à afficher ADJUSTMENT LOCKED. Pour déverrouiller, répétez l'opération jusqu'à voir ADJUSTMENT UNLOCKED.

Quels sont les modes d'affichage disponibles ?

Les modes sont : STD (standard), OFFICE (luminosité réduite, économique), sRGB (couleurs conformes à la norme IEC), et VIVID (couleurs dynamiques). Utilisez le bouton ▽ / MODE pour basculer entre eux.

Comment nettoyer la dalle LCD ?

Débranchez d'abord l'alimentation. Utilisez un chiffon doux et sec (comme une gaze pour lentilles) pour essuyer délicatement la surface. N'utilisez jamais de solvants, alcool, ou nettoyant pour vitre, car ils peuvent endommager le revêtement. Évitez de frotter avec des matériaux durs.

Le moniteur est-il compatible avec un support mural VESA ?

Oui, il est compatible avec les supports VESA ayant un espacement de 100 x 100 mm. Utilisez des vis M4 d'une longueur de 6 à 8 mm dépassant de la surface de fixation. Suivez les instructions du bras pour installer le moniteur en toute sécurité.

Comment régler la minuterie de mise hors service (OFF TIMER) ?

Accédez au menu MODE SELECT-2 via le bouton MENU. Sélectionnez OFF TIMER et réglez sur ON. Choisissez la durée entre 1 et 23 heures par pas d'une heure. Une fois le temps écoulé, l'alimentation se coupe automatiquement. Vous pouvez annuler momentanément en appuyant sur le bouton d'alimentation.

Comment installer le profil ICC pour une meilleure gestion des couleurs ?

Sous Windows, insérez le CD-ROM fourni et suivez la procédure d'installation du moniteur (via le Panneau de configuration > Affichage). Le profil ICC est installé avec les pilotes. Pour l'utiliser, réglez DISPLAY MODE et WHITE BALANCE sur STD. Sous Mac, copiez le profil dans le dossier ColorSync.

MODE D'EMPLOI LL-T2015 SHARP

Ce matériel répond aux exigences contenues dans les directives 89/336/CEE et 73/23/CEE modifiées par la directive 93/68/CEE.

Conseils et mesures de sécurité 70

Description du produit 71

Réglage de la hauteur et de l'inclinaison 72

Raccordement, activation et désactivation du moniteur 73

Raccordement du moniteur à un ordinateur 74

Raccordement du moniteur à une source d'alimentation 75

Activation de l'alimentation 76

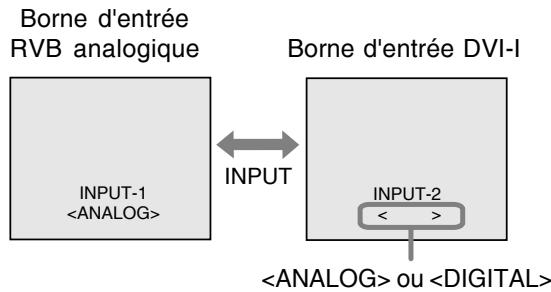

Inversion entre les bornes d'entrée 76

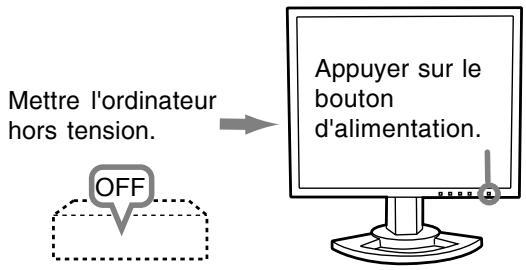

Désactivation de l'alimentation 77

Réglage de l'image au moniteur 78

Retour des paramètres aux valeurs initiales 78

Fonction de verrouillage des réglages 78

Réglage du rétro-éclairage 78

Réglage du mode d'affichage 79

Confirmation des informations sur l'appareil 79

Réglage de l'image du moniteur (avec un raccordement analogique) 80

Réglage automatique de l'image 80

Réglage manuel de l'image 81

Réglage de l'image du moniteur (avec un raccordement numérique) 85

Entretien du moniteur 88

Entretien du moniteur 88

Stockage 88

Dépannage 88

Informations pour les clients à propos de l'environnement pour ce produit SHARP 89

Caractéristiques techniques 90

Installation des fichiers relatifs au paramétrage du moniteur et au profil ICC (Pour Windows) 93

Informations sur le profil ColorSync (Pour MacOS) 96

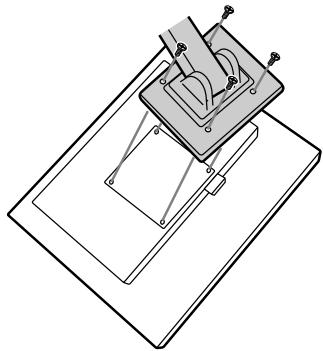

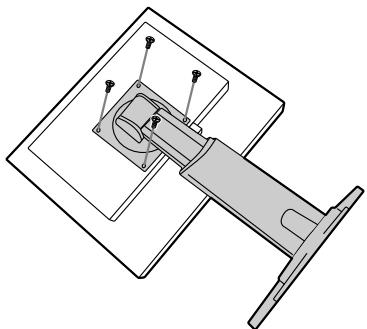

Instructions relatives à l'installation d'un bras conforme VESA 97

Conseils et mesures de sécurité

• L'écran couleur LCD TFT utilisé dans ce moniteur est fabriqué avec une technologie de haute précision. Cependant, il peut avoir quelques points minuscules sur l'écran où les pixels ne s'allument jamais ou sont allumés en permanence. De plus, si l'écran est regardé avec un angle aigu, les couleurs ou la luminosité peuvent paraître inégales. Noter que ce n'est pas un mauvais fonctionnement mais un phénomène courant des écrans LCD et que cela n'affecte aucunement les performances du moniteur.
• Ne pas laisser le moniteur en veille inutilement pendant de longues périodes car cela pourrait provoquer l'apparition d'image récurrente.
• Si la luminosité est ajustée à son réglage minimum, il peut s'avérer difficile de consulter le moniteur.
• La qualité du signal de l'ordinateur peut influencer la qualité de la diffusion du moniteur. Il est recommandé d'utiliser un ordinateur capable d'émettre des signaux vidéo de haute qualité.
• Ne jamais heurter ou taper sur l'ordinateur avec des objets durs.
• Il faut savoir que la société Sharp décline toute responsabilité en cas d'erreur survenue durant l'utilisation par le client ou une tierce personne, ainsi qu'en cas de dysfonctionnement ou d'un endommagement causé au produit en cours d'utilisation, excepté lorsque qu'un dédommagement sous garantie est reconnu par la loi.
• Ce moniteur ainsi que ces accessoires sont susceptibles d'évoluer sans avis préalable.

Lieu d'installation

• Ne pas utiliser le moniteur dans un endroit faiblement ventilé, poussiéreux, relativement humide, ou encore là où il est susceptible d'entrer en contact avec de l'huile ou de la vapeur car cela pourrait provoquer un début d'incendie.
• S'assurer que le moniteur ne sera pas en contact avec de l'eau ou d'autres fluides. S'assurer que des agrafes ou des attaches trombones ne pénètrent pas à l'intérieur du moniteur car cela pourrait provoquer un début d'incendie ou des chocs électriques.
• Ne pas installer le moniteur au-dessus d'objets instables ou dans des endroits peu sûrs. Faire attention que le moniteur ne reçoive pas de chocs importants ni de vibrations. Laisser tomber le moniteur peut l'endommager sérieusement.
• Ne pas utiliser le moniteur dans des endroits où il est susceptible d'être exposé à la lumière directe du soleil, à proximité d'une source de chaleur ou partout ailleurs où il risque d'être soumis à des températures élevées ; cela peut mener à des dégagements excessifs de chaleur et conduire à un début d'incendie.
• Lors du transport du moniteur, le saisir fermement à la fois par l'écran et par le support. S'il est soulevé par l'écran seulement, le support risque de se détacher brutalement ou de se déplacer, et de causer des blessures corporelles. Si le moniteur subit une inclinaison, le support risque de bouger et de blesser quelqu'un.
• Prendre garde de ne pas se coincer les doigts entre l'écran et le support. (Surtout au niveau de la fixation.)

Le cordon d'alimentation électrique

• Ne pas endommager le cordon d'alimentation, ne pas déposer d'objets lourds sur le cordon, ne pas l'étendre ni le plier de manière excessive. Ne pas y ajouter de rallonge non plus. Tout endommagement du cordon d'alimentation peut entraîner un début d'incendie ou des chocs électriques.
• Utilisez uniquement le cordon d'alimentation fourni avec le moniteur.
• Insérer la prise d'alimentation directement dans la prise murale d'alimentation secteur. Ajouter une rallonge peut entraîner une surchauffe, voir un début d'incendie.
• Ne débranchez pas ni ne branchez la prise d'alimentation avec des mains humides. En le faisant, vous risquez l'électrocution.

Moniteur et liste des accessoires

• S'assurer que les éléments suivants sont bien présents dans l'emballage :
• Moniteur LCD (1)
• Câble du signal analogique (1) (nom du modèle : QCNW-1041MPZZ)
• Câble du signal numérique (1) (nom du modèle : QCNW-1088MPZZ)
• CD-ROM (1) Mode d'emploi (1)

Remarques :

• Le câble de signal analogique (broche DVI-I29 - mini D-sub 15 broches) est à acheter séparément. (nom du modèle : NL-C02E)
• Le câble à 2 entrées (broche DVI-I29 - broche DVI-D24/mini D-sub 15 broches) est à acheter séparément. (nom du modèle : NL-C03J)
• S'assurer que les câbles utilisés font moins de 3 mètres.
• Il est conseillé de conserver le carton d'emballage pour le cas où le moniteur devrait être transporté.
• Sharp Corporation détient les droits d'auteur du programme Utility Disk. Ne pas le reproduire sans autorisation préalable.
• Il se peut que la forme des accessoires fournis diffère légèrement de celle des accessoires décrits dans ce manuel.

Étendue du mode d'emploi

• Dans ce manuel, "Windows XP" fera référence à Microsoft Windows XP, "Windows Me" à Microsoft Windows Millennium, "Windows 2000" à Microsoft Windows 2000, "Windows 98" à Microsoft Windows 98, "Windows 95" à Microsoft Windows 95, et "Windows 3.1" à la version 3.1 de Microsoft Windows; lorsqu'il n'y aura pas lieu de distinguer les programmes, le terme "Windows" sera utilisé.
• Microsoft et Windows sont des marques déposées de la Microsoft Corporation.
• Macintosh est une marque déposée de Apple Computer, Inc.
• Toutes les autres marques sont la propriété des compagnies respectives.

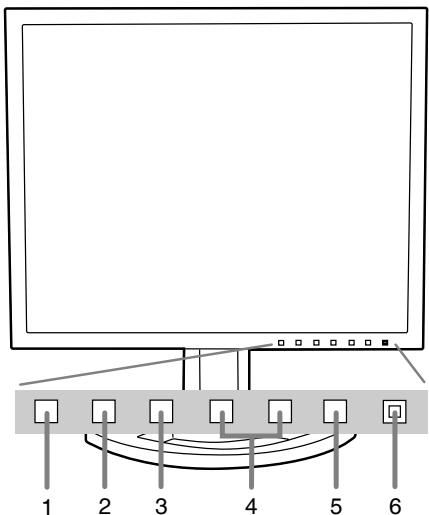

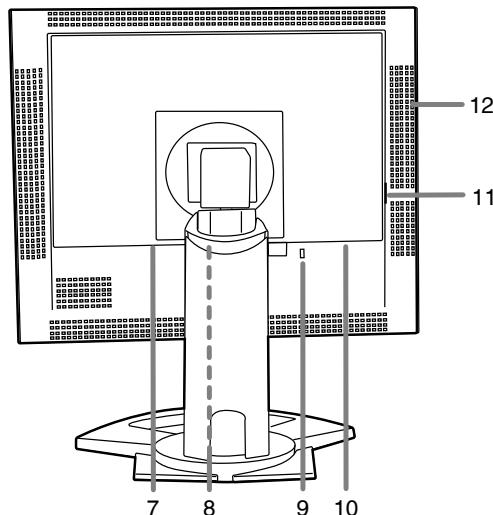

Description du produit

1. Bouton INPUT.... Pour passer d'une borne d'entrée du signal à l'autre.
2. Bouton MENU Ce bouton est utilisé pour faire apparaître, sélectionner et refermer le menu OSD (On Screen Display).
3. Bouton / MODE ......... Lorsque le menu OSD est affiché :

Ce bouton est utilisé pour sélectionner les options du menu. Lorsque le menu OSD n'est pas affiché : Ce bouton est utilisé pour régler DISPLAY MODE.

1. ▲boutons Lorsque le menu OSD est affiché :

Ces boutons sont utilisés pour sélectionner une option ou pour régler la valeur de l'option sélectionnée.

Lorsque le menu OSD n'est pas affiché :

Ces boutons sont utilisés pour ajuster la luminosité du rétroéclairage du moniteur.

1. Bouton d'alimentation : Appuyez sur ce bouton pour mettre sous tension le moniteur.

Appuyez à nouveau sur ce bouton pour mettre le moniteur hors tension.

1. Diode d'alimentation : Cette diode est éclairée en vert lorsque le moniteur est en cours

d'utilisation, et en orange lorsqu'il se trouve en mode veille (économie d'énergie).

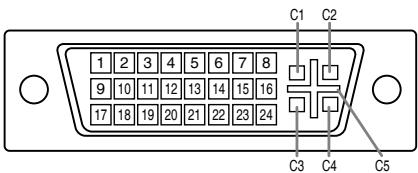

1. Borne d'entrée DVI-I : La borne de sortie numérique RVB ou la borne de sortie (INPUT-2) analogique RVB de l'ordinateur peut être raccordée ici. Pour un

ordinateur avec une borne de sortie compatible DVI (broche DVI-D24 ou broche DVI-I29) et avec une capacité de sortie UXGA. Selon l'ordinateur à raccorder, un affichage correct peut être possible ou non.

1. Borne d'entrée RVB analogue : Le câble de signal analogue est raccordé. Le câble de signal (INPUT-1) analogue fourni doit être utilisé.
2. Ancrage du verrou de sécurité : En installant un verrou de sécurité (en vente dans le commerce) sur le point d'ancrage du verrou, le moniteur reste fixé et ne peut donc pas être transporté.

Les trous de prévention antivol sont adaptés aux systèmes de sécurité Kensington Micro Saver.

1. Borne d'alimentation
2. Interrupteur principal
3. Ouvertures de ventilation....... Remarque : Ne jamais obstruer les ouvertures de ventilation car cela peut entraîner une surchauffe à l'intérieur du moniteur et provoquer un dysfonctionnement.

Réglage de la hauteur et de l'inclinaison

ATTENTION !

• Assurez-vous de bien saisir les deux bords du moniteur lorsque vous réglez l'angle de vue. Le panneau LCD de cet appareil est en verre. Appuyer les mains sur l'écran LCD peut provoquer son endommagement.
• Prendre garde de ne pas se coincer les doigts.

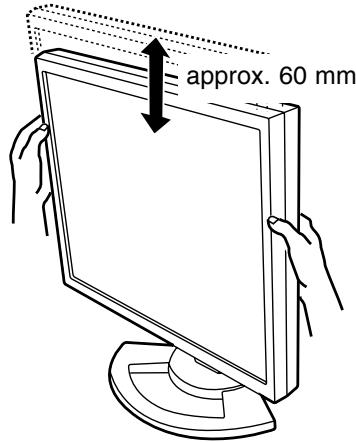

Réglage de la hauteur

Trouver la hauteur idéale pour bien voir.

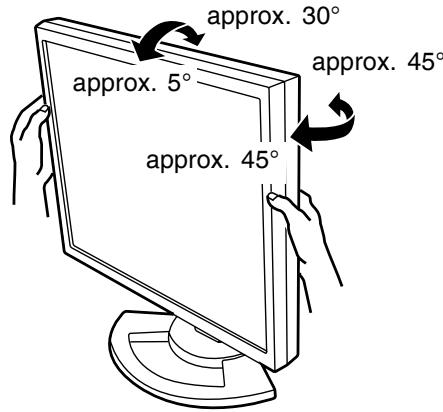

Réglage de l'inclinaison

Trouver l'inclinaison idéale pour bien voir.

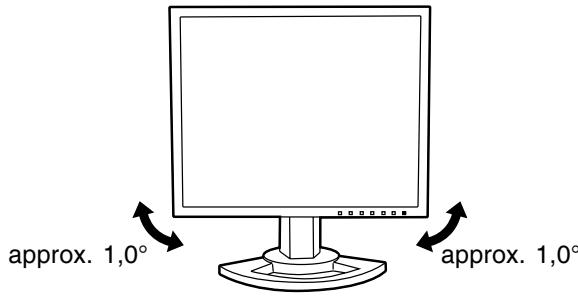

Remarque :

• L'inclinaison de l'affichage peut être réglée avec précision.

Raccordement, activation et désactivation du moniteur

ATTENTION !

• Lors du raccordement, s'assurer que l'alimentation tant du moniteur que de l'ordinateur est désactivée.
• Ne pas courber le câble de manière excessive ni y ajouter de rallonge car cela peut provoquer un dysfonctionnement.

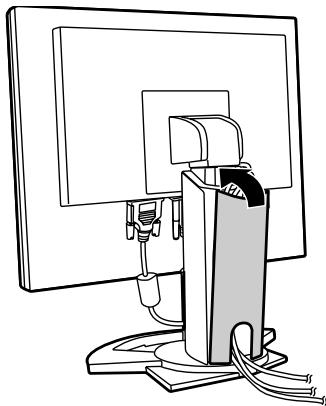

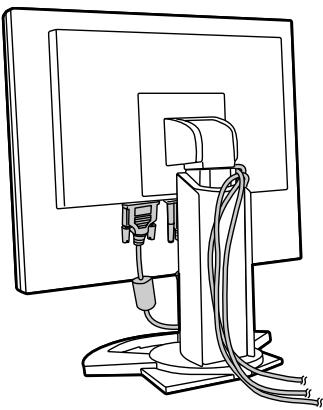

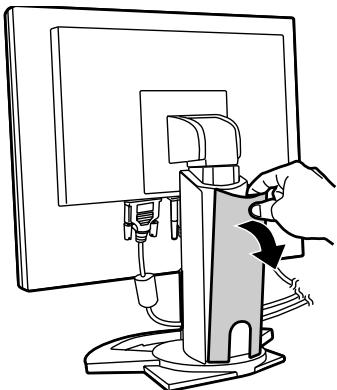

Rangement du câble

Au besoin, l'excédent de câble peut être logé dans le support.

1. Retirer le cache.

Pousser doucement sur le dessus du cache, vers soi.

1. Disposer le câble à l'arrière du support.

1. Remettre le cache en place.

Attention de ne pas coincer le câble.

• En cas de difficulté pour remettre le cache, ne pas forcer. Regarder où les câbles sont coincés.

Raccordement du moniteur à un ordinateur

Le câble pour signal, fourni comme accessoire, permet la connexion à deux ordinateurs. (Une connexion analogique et une connexion numérique.)

• Le câble à 2 entrées, vendu séparément, permet la connexion de deux ordinateurs à la prise d'entrée DVI-I.
• Pour utiliser un câble à 2 entrées, régler la borne d'entrée de connexion [INPUT-2] à [2LINES] avec le menu de MODE SELECT-2. (p.84, 87)

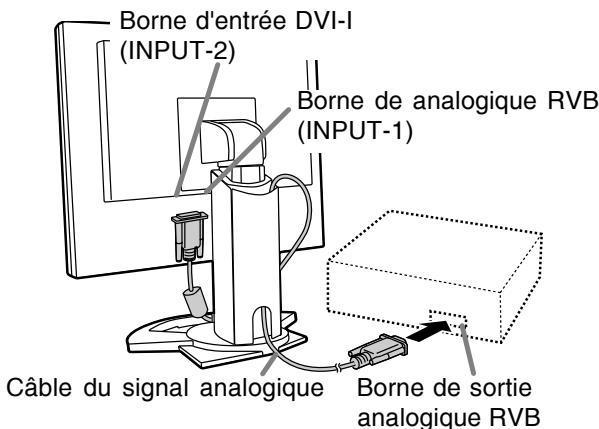

Connexion analogique

Raccorder le câble du signal analogique fourni ou un câble du signal analogique vendu séparément (nom du modèle : NL-C02E) à la borne de sortie RVB analogique de l'ordinateur.

• Raccorder le câble du signal analogique fourni en accessoire à la borne d'entrée RVB analogique (INPUT-1).
• Raccorder le câble du signal analogique vendu séparément (nom du module : NL-C02E) à la borne d'entrée DVI-I (INPUT-2).

• Tout en prêtant attention à la direction du connecteur, insérer fermement le câble de signal à cet endroit et serrer les vis des deux côtés.

S'il s'agit d'un D-sub à 15 broches sur 2 rangées pour Apple Power Macintosh, installer un adaptateur de conversion Macintosh (en vente dans le commerce) sur le câble de signal analogique.

Adaptateur de conversion Macintosh

Remarque :

• Si la connexion se fait sur la série Sun Ultra, il se peut qu'un adaptateur de conversion (en vente dans le commerce) soit indispensable.

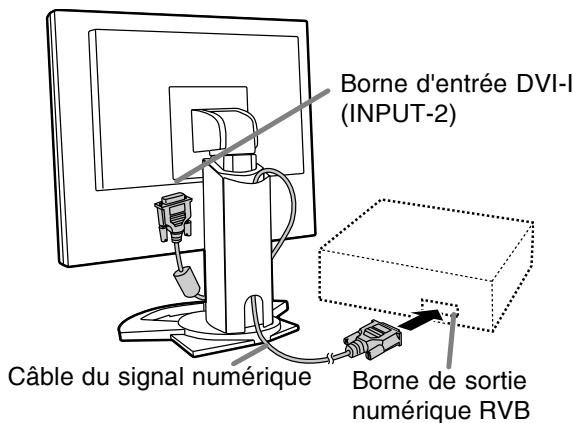

Connexion numérique

Raccorder le câble du signal numérique (fourni en accessoire) à la borne de sortie RVB numérique de l'ordinateur.

• Le moniteur est équipé d'une entrée pour un raccordement avec un ordinateur au moyen d'un connecteur de sortie compatible DVI (DVI-D 24 broches ou DVI-I 29 broches) et une capacité de sortie UXGA. (En fonction du type d'ordinateur à raccorder, l'écran risque de ne pas fonctionner correctement.)
• Utiliser le câble du signal numérique fourni en accessoire. Si d'autres câbles du signal numérique vendus dans le commerce sont utilisés, l'affichage peut ne pas être correct.

• Tout en prêtant attention à la direction du connecteur, insérer fermement le câble de signal à cet endroit et serrer les vis des deux côtés.

Raccordement, activation et désactivation du moniteur

Configurer le moniteur comme suit lors de l'établissement d'un raccordement numérique avec un Power Mac au moyen d'un adaptateur ADC-DVI fabriqué par Belkin. (Le fonctionnement a été vérifié avec le Power Mac G4 M7627J/A.)

• Ces réglages doivent être effectués alors que le Power Mac est éteint.
• Après avoir branché le cordon d'alimentation, activer la source d'alimentation principale du moniteur.
• Presser simultanément les boutons ◁ et ▷, ainsi que le bouton d'alimentation (c'est-à-dire allumer le moniteur).

MAC DIGITAL

INPUT-2

OFF ON

1. Définir le paramètre sur [ON] avec les boutons.
2. Ne pas régler sur [ON] si vous n'utilisez pas d'adaptateur ADC-DVI Belkin ; cela risque de perturber l'affichage.
3. Presser le bouton MENU.

Cette opération clôt la configuration.

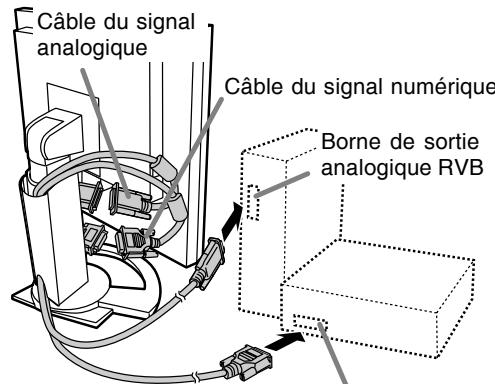

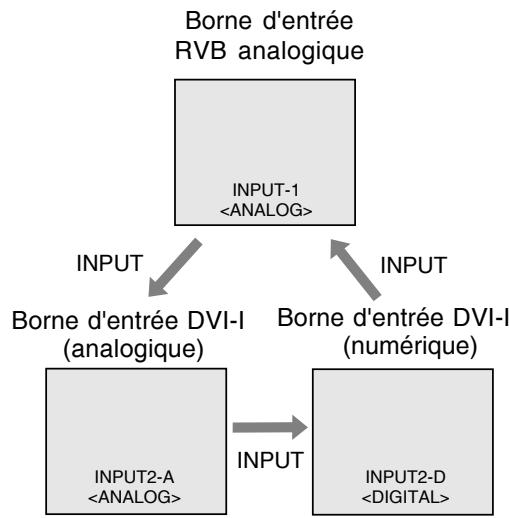

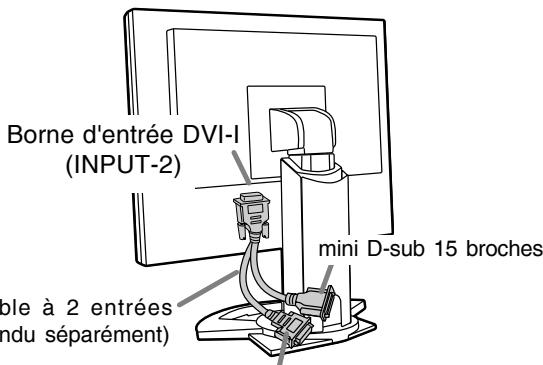

Lors du raccordement au moyen d'un câble à 2 entrées vendu séparément.

Le câble (nom du modèle : NL-C03J) à 2 entrées, vendu séparément, permet la connexion entre la prise d'entrée DVI-I du moniteur et deux ordinateurs personnels (une connexion analogique et une connexion numérique).

1. Raccorder le câble à 2 entrées à la prise d'entrée DVI-I du moniteur.
2. Raccorder le câble du signal analogique (fourni en accessoire ou vendu dans le commerce) et le câble du signal numérique (fourni en accessoire) au câble à 2 entrées.

24 broches DVI-D

• Si un câble de signal analogique vendu dans le commerce est utilisé, ses deux extrémités doivent être à 15 broches mini D-sub.
• Reliez chaque câble de signal à l'un des ordinateurs.

Borne de sortie numérique RVB

• Tout en prêtant attention à la direction du connecteur, insérer fermement le câble de signal à cet endroit et desserrer les vis des deux côtés.

Remarques :

• Pour utiliser un câble à 2 entrées, régler la borne d'entrée de connexion [INPUT-2] à [2LINES] avec le menu de MODE SELECT-2 (p.84, 87).
• Le moniteur relié au câble à 2 entrées par le truchement de la connexion analogique n'est pas nécessairement reconnu ni pris en compte par la fonction Plug & Play. En ce cas, effectuez manuellement l'enregistrement des informations de configuration (p.93).

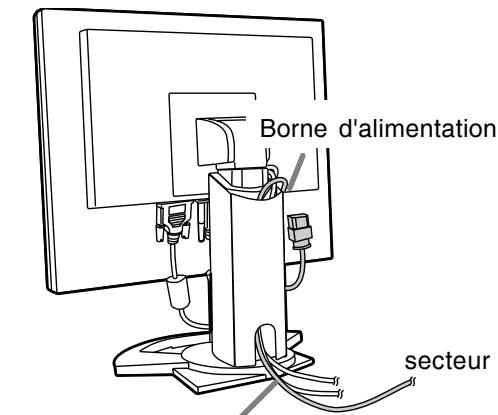

Raccordement du moniteur à une source d'alimentation

Cordon d'alimentation

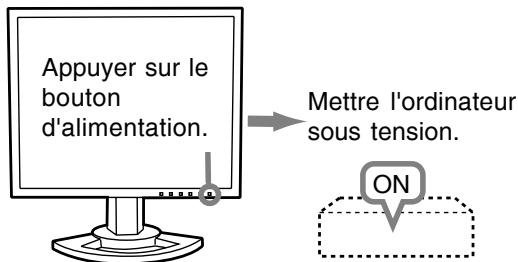

Activation de l'alimentation

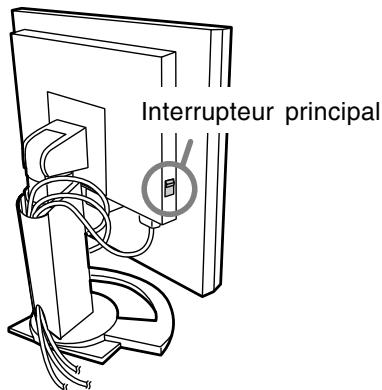

1. Activer la source d'alimentation principale du moniteur.

• Pour allumer et éteindre avec l'interrupteur principal, toujours laisser un intervalle d'au moins 5 secondes. Une manœuvre trop rapide risque de causer des dysfonctionnements.
• Appuyer sur le bouton d'alimentation du moniteur. La diode d'alimentation s'allumera en orange. 3. Mettre l'ordinateur sous tension.

Quand un signal arrive en entrée en provenance de l'ordinateur, la diode d'alimentation s'allume en vert, et l'écran s'affiche (après la mise sous tension, il peut s'écouler un peu de temps avant que l'image ne s'affiche).

• Si la borne d'entrée à laquelle l'ordinateur est raccordé n'a pas été sélectionnée, l'image ne s'affichera pas. Au besoin, intervertir la sélection des bornes d'entrée. (colonne de droite)

Remarques :

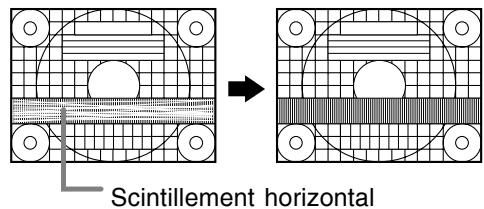

• Si le signal est analogique, effectuez un réglage automatique d'écran si l'une des conditions suivantes est satisfaite (p.80) :
• Il s'agit de la première utilisation du moniteur.
• Les paramètres système ont été modifiés en cours d'utilisation.
• En fonction du système d'exploitation de l'ordinateur, il peut s'avérer nécessaire d'utiliser l'ordinateur pour installer l'information relative à l'installation du moniteur. (p.93)
• En cas de raccordement à un ordinateur portable, si l'écran de ce dernier est réglé de façon à afficher en même temps, l'écran MS-DOS peut ne pas s'afficher correctement. Dans ce cas, modifier les paramètres afin que le moniteur soit le seul à afficher.

Inversion entre les bornes d'entrée

Utiliser le bouton INPUT pour basculer entre les bornes d'entrée.

Si vous n'utilisez pas un câble à 2 entrées, si vous utilisez un câble à 2 entrées

Remarque :

• Si aucun signal n'est appliqué à l'entrée, [NO SIGNAL] s'affiche.

Déactivation de l'alimentation

1. Mettre l'ordinateur hors tension. 2. Appuyer sur le bouton d'alimentation du moniteur. La diode d'alimentation s'éteint.

Si le moniteur n'a pas été utilisé pendant une période de temps prolongée, arrêter l'alimentation principale du moniteur, puis débrancher la prise d'alimentation de la prise murale.

Réglage de l'image au moniteur

Pour le signal analogique

1. Effectuer tout d'abord un réglage automatique. (p.80)
2. Effectuer au besoin un réglage manuel. (p.81)

Pour le signal numérique

Le moniteur peut généralement être utilisé sans réglage. Effectuer au besoin un réglage manuel. (p.85)

Remarque :

• Tous les réglages seront sauvegardés, même après la mise hors tension du moniteur.

Retour des paramètres aux valeurs initiales

Retour de tous les paramètres de réglage aux valeurs initiales

Tous les paramètres peuvent être remis à leurs valeurs initiales définies en usine par une seule commande.

1. Mettre l'ordinateur hors tension.
2. Appuyer simultanément sur les boutons MENU et ∇ / MODE, ainsi que le bouton d'alimentation (c'est-à-dire réactiver l'alimentation).

Continuer d'appuyer sur les boutons jusqu'à ce que [ALL RESET] s'affiche sur l'écran. Le retour aux valeurs initiales est terminé quand le message affiché disparaît.

Remarques :

• Pendant que [ALL RESET] est affiché sur l'écran du moniteur, les boutons de commande ne sont plus opérationnels.
• Il n'est pas possible de retourner aux valeurs initiales lorsque le réglage est verrouillé.

Déverrouiller les réglages avant de tenter d'utiliser les boutons de commande.

R.A.Z. du menu ADJUSTMENT

Les paramètres de réglage du menu

ADJUSTMENT (CLOCK, PHASE, H-POS, V-POS)

peuvent être remis à leurs valeurs initiales définies en usine.

1. Mettre l'ordinateur sous tension.
2. Appuyer simultanément sur les boutons MENU

et ◁, ainsi que le bouton d'alimentation.

Lorsque [RESET] apparaît à l'écran du moniteur, le retour aux valeurs initiales est exécuté.

Remarques :

• Pendant que [RESET] est affiché sur l'écran du moniteur, les boutons de commande ne sont plus opérationnels.
• Il n'est pas possible de revenir aux valeurs initiales lorsque le réglage est verrouillé.

Déverrouiller les réglages avant de tenter d'utiliser les boutons de commande.

Fonction de verrouillage des réglages

En désactivant les boutons de commande (c'est-à-dire en les verrouillant), toute tentative de modification des valeurs sera vaine.

1. Mettre l'ordinateur hors tension.
2. Appuyer simultanément sur les boutons MENU et d'alimentation (c'est-à-dire allumer le moniteur).

Continuer d'appuyer sur les boutons jusqu'à ce que [ADJUSTMENT LOCKED] s'affiche sur l'écran. Le verrouillage est activé quand le message est affiché.

Remarque :

• Lorsque le verrouillage est actif, tous les boutons autres que le bouton d'alimentation ne sont plus opérationnels.

Désactivation du verrouillage des réglages

1. Mettre l'ordinateur hors tension.
2. Appuyer simultanément sur les boutons MENU et d'alimentation (c'est-à-dire allumer le moniteur).

Continuez d'appuyer sur les boutons jusqu'à ce que [ADJUSTMENT UNLOCKED] s'affiche à l'écran. Le verrouillage est désactivé lorsque le message est affiché.

Réglage du rétroéclairage

1. Sans que le menu OSD ne soit affiché, appuyez sur le bouton ou le bouton .

BRIGHT

1. Réglez au moyen du bouton (plus nombre) ou du bouton (plus clair).

Remarque :

• Le menu à l'écran pour le réglage disparaît quelques secondes après la dernière opération.

Réglage du mode d'affichage

Le ton de couleur ou la luminosité peut être changé avec une seule commande.

STD

Affiche une image dont les nuances de couleur résultent des combinaisons originales d'un écran à cristaux liquides.

OFFICE

La luminosité de l'affichage est baissée. (Ce mode est un mode économique d'énergie.)

sRGB

sRGB est la norme internationale de la représentation des couleurs spécifiée par la IEC (International Electrotechnical Commission (Commission Électrotechnique Internationale)). La conversion des couleurs est réalisée en tenant compte des caractéristiques d'un écran à cristaux liquides et la représentation des couleurs est très proche de l'image originale.

VIVID

Affiche une image avec des couleurs primaires dynamiques et éclatantes.

• Si [DISPLAY MODE] est réglé sur [sRGB] ou [VIVID], [WHITE BALANCE] est réglé sur [STD].

Comment effectuer le réglage

Appuyer sur le bouton / MODE quand le menu OSD n'est pas affiché.

À chaque fois que le bouton est appuyé, l'option suivante du menu apparaît. (STD → OFFICE → sRGB → VIVID → STD)

Le menu à l'écran pour le réglage disparaît quelques secondes après la première opération.

Confirmation des informations sur l'appareil

Le nom de modèle (MODEL), le numéro de série (S/N) et la durée d'utilisation (USAGE TIME) du moniteur peuvent être vérifiés.

1. Coupez l'alimentation. 2. Tout en appuyant sur le bouton / MODE, appuyez sur le bouton d'alimentation du moniteur (autrement dit mettez-le sous tension). 3. Confirmation terminée : bouton MENU

Remarque :

• Veuillez noter que la durée d'utilisation au moment de l'achat n'est pas nécessairement nulle (0) du fait des inspections usine et des opérations intervenant au cours de la fabrication.

Réglage de l'image du moniteur (avec un raccordement analogique)

Réglage automatique de l'image

Les options CLOCK, PHASE, H-POS, V-POS du menu ADJUSTMENT peuvent être ajustées automatiquement.

Remarque :

• Lors de la toute première installation du moniteur, ou après avoir changé un des paramètres de la configuration du système, effectuer un réglage automatique de l'écran avant l'utilisation.

Affichage à l'écran pour le réglage automatique

D'abord afficher une image qui rend la totalité de l'écran du moniteur très lumineuse.

Si l'on se trouve sous un environnement Windows, on peut se servir de la mire de réglage se trouvant sur la CD-ROM fournie.

Ouverture de la mire de réglage (pour Windows)

Les messages Windows mentionnés dans le mode d'emploi suivant se réfèrent à la version anglaise de Windows.

Les explications qui suivent sont valables pour les versions 95/98/Me/2000/XP de Windows et considéré que le lecteur de CD-ROM est le lecteur "D".

1. Placer le CD-ROM d'accessoires dans le lecteur de CD-ROM de l'ordinateur.
2. Ouvrir [My Computer] et sélectionner CD-ROM. S'il s'agit de Windows 3.1, ouvrir [File Manager] et choisir le lecteur "D".
3. Double-cliquer sur [Adj_uty.exe] pour lancer le programme de réglage. La mire de réglage apparaîtra.

Mire de réglage

Après avoir effectué les réglages, appuyer sur la touche [Esc] de l'ordinateur pour quitter le programme de réglage.

Remarque :

• Si le mode d'affichage de l'ordinateur utilisé est réglé sur 65K couleurs, il est possible de voir différents niveaux de couleurs dans chaque mire de couleurs ou il se peut que l'échelle de gris ait l'air colorée. (Ceci est dû aux caractéristiques techniques du signal d'entrée ; il ne s'agit pas d'un dysfonctionnement.)

Réglage automatique du moniteur

1. Appuyer sur le bouton MENU. Le menu ADJUSTMENT s'affiche.

2. Appuyer sur le bouton

Le moniteur s'assombrit et [ADJUSTING] est affiché. Au bout de quelques secondes, la boîte de dialogue ADJUSTMENT réapparaît. (Le réglage automatique est à présent terminé.)

1. Appuyer 5 fois sur le bouton MENU pour faire disparaître le menu OSD.

Remarques :

• Dans la plupart des cas, le réglage automatique s'avère suffisant.
• Il peut ne pas être possible de réaliser un ajustement correct avec le premier ajustement automatique. Dans ce cas, essayer de répéter l'ajustement automatique 2 ou 3 fois.
• Si nécessaire, en raison d'un des facteurs suivants, des réglages manuels peuvent être effectués après un réglage automatique. (p.81)
• Lorsqu'un réglage fin est nécessaire.
• Lorsque [OUT OF ADJUST] est affiché. (Lorsque le moniteur affiche une image complètement noire, il se peut que le réglage automatique de l'écran ne soit pas opérationnel. Lors de la réalisation d'un réglage automatique, veiller soit à utiliser le Modèle de réglage, soit à essayer d'afficher une image très claire.)
• Lorsque les signaux vidéo d'entrée de l'ordinateur sont de type Composite Sync ou Sync on Green. (Il se peut que le réglage automatique soit impossible.)
• Il peut ne pas être possible de réaliser un ajustement correct selon ce qui est affiché sur l'écran - images animées, commandes MS-DOS, etc.

Réglage de l'image du moniteur (avec un raccordement analogique)

Réglage manuel de l'image

Des réglages peuvent être effectués au moyen du menu du moniteur actif (OSD) proposé.

Affichage à l'écran pour le réglage

Si l'on se trouve sous un environnement Windows, ouvrir le Modèle de réglage se trouvant sur le CD-ROM. (p.80)

Si le système utilisé ne se trouve pas sous un environnement Windows, il est impossible d'utiliser le Modèle de Réglage. C'est pourquoi il s'agit d'afficher une image rendant la totalité de l'écran clair et de régler celui-ci en inspectant visuellement sa nuance réelle.

Cette explication se base sur l'utilisation du modèle de réglage (pour Windows) en vue de réaliser des réglages.

Comment procéder aux réglages

1. Appuyer sur le bouton MENU. Le menu ADJUSTMENT s'affiche.

À ce moment, des options de menu peuvent être réglées.

À chaque fois que le bouton MENU est appuyé, le menu suivant est sélectionné. (le menu ADJUSTMENT → GAIN CONTROL → COLOR CONTROL → MODE SELECT-1 → MODE SELECT-2 → le menu OSD disparaît)

Remarque :

• Le menu OSD disparaît automatiquement environ 30 secondes après la dernière commande.

Menu ADJUSTMENT

MANUAL : Les options individuelles du menu sont réglées manuellement.

AUTO : Chaque option du menu est réglée automatiquement.

Remarques :

• Appuyer sur le bouton ▶ pour sélectionner [AUTO].
• Pour choisir une option du menu : Bouton ▼/MODE
• Pour passer au menu suivant : Bouton MENU

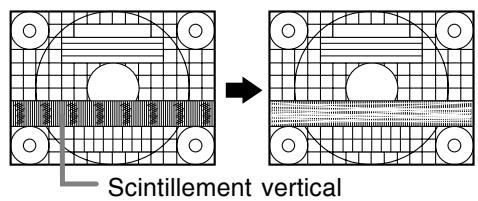

CLOCK (HORLOGE)

L'illustration suivante montre comment le réglage doit s'opérer de manière à ce que le scintillement vertical soit minimisé. (Boutons ◀)

PHASE

L'illustration suivante montre comment le réglage doit s'opérer de manière à ce que le scintillement horizontal soit minimisé. (Boutons ◀)

Remarque :

• Les réglages de la [PHASE] ne doivent être effectués qu'après avoir réglé [CLOCK] correctement.

H-POS (positionnement horizontal) et V-POS (positionnement vertical).

Pour centrer le modèle d'ajustement dans les limites de l'écran du moniteur, régler les valeurs gauche et droite (H-POS) ainsi que les valeurs haut et bas (V-POS). (Boutons ◀)

Réglage de l'image du moniteur (avec un raccordement analogique)

Menu GAIN CONTROL

MANUAL : Les options individuelles du menu sont réglées manuellement.

AUTO : Chaque option du menu est automatiquement réglée via la fonction de Auto Gain Control*.

Remarques :

• Appuyer sur le bouton ▶ pour sélectionner [AUTO].
• Pour désélectionner une option du menu : Bouton ▼/MODE
• Pour passer au menu suivant : Bouton MENU
• Fonction de réglage automatique des couleurs
• La commande du réglage automatique des couleurs ajuste le contraste et le niveau de noir en se basant sur la couleur la plus claire et la plus foncée de l'image diffusée. Si le Modèle de réglage n'est pas utilisé, il est nécessaire de préserver une zone de noir et une zone de blanc d'au moins 5 × 5 mm sur l'écran, car les réglages sont impossibles à effectuer sans ces zones.
• Si le signal émis par l'ordinateur est composite sync ou sync sur vert, le réglage automatique ne peut être exécuté. Exécuter un réglage manuel.
• Si [OUT OF ADJUST] est affiché, effectuer un réglage manuel.

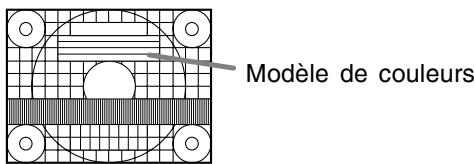

BLACK LEVEL

La luminosité totale du moniteur peut être réglée tout en visualisant le modèle de couleurs.

(Boutons

CONTRAST

Tout en visualisant le modèle de couleurs, des réglages peuvent être effectués de manière à ce que toutes les gradations apparaissent.

Menu COLOR CONTROL

(Boutons)

Remarques :

• Pour choisir une option du menu : Bouton ▼/MODE
• Pour passer au menu suivant : Bouton MENU

WHITE BALANCE

Après avoir sélectionné [WHITE BALANCE], appuyer sur le bouton ▷ et afficher le menu des réglages.

Remarques :

• En ce qui concerne les paramètres autres que les [STD], toutes les gradations ne peuvent pas être affichées. Pour afficher toutes les gradations, définir le paramètre sur [STD].
• Si [DISPLAY MODE] est réglé sur [sRGB] ou [VIVID], il n'est pas possible de sélectionner un réglage autre que [STD].
• Utiliser les boutons ◁ pour sélectionner [COOL], [·], [STD], [·], [WARM] ou [USER].
• Le fait de sélectionner [USER] permettra d'afficher les valeurs de réglage pour [R-CONTRAST], [G-CONTRAST] et [B-CONTRAST], afin de pouvoir effectuer des réglages fins.
• Utiliser le bouton ∇ / MODE pour sélectionner [R-CONTRAST], [G-CONTRAST] et [B-CONTRAST].
• Lorsque le réglage est terminé : Bouton MENU

Réglage de l'image du moniteur (avec un raccordement analogique)

COOL ....Nuance de couleur plus bleutée que la couleur standard

• ...Nuance de couleur légèrement plus bleutée que la couleur standard

STD .......Paramètre standard de nuance de couleurs

• ...Nuance de couleur légèrement plus rougeâtre que la couleur standard

WARM....Nuance de couleur plus rougeâtre que la couleur standard

USER

R-CONTRAST ......... bouton pour le bleu-vert

bouton pour le rouge

G-CONTRAST ......... bouton pour le violet

bouton pour le vert

B-CONTRAST......bouton pour le jaune

bouton pour le bleu

GAMMA

Faire en sorte que les images soient claires et faciles à regarder. Si l'écran est souvent sombre et difficile à regarder, augmenter la valeur numérique. S'il est clair et difficile à regarder, réduire la valeur numérique. (Boutons )

• Si [DISPLAY MODE] est réglé sur [sRGB] ou [VIVID], GAMMA ne peut pas être réglé.

Menu MODE SELECT-1

Remarques :

• En fonction de la résolution du signal d'entrée, même si les options peuvent être sélectionnées, l'affichage ne peut pas être modifié.
• Pour choisir une option du menu : Bouton ▼/MODE
• Pour passer au menu suivant : Bouton MENU

OSD H-POSITION (positionnement horizontal OSD)

Le positionnement du menu OSD peut être modifié vers la gauche et vers la droite.

(Boutons

OSD V-POSITION (positionnement vertical OSD)

Le positionnement du menu OSD peut être modifié vers le haut et vers le bas. (Boutons ◁)

EXPAND (extension de la résolution du moniteur)

Pour les modes d'affichage inférieurs à 1600 x 1200 pixels, l'écran peut être étendu. (Boutons ◁

OFF : Extension désactivée

ON1 : Utilise le taux d'aspect fixe, l'écran entier est agrandi.

ON2 : L'écran entier est agrandi.

Remarque :

• Si une résolution de 1600 × 1200 pixels ne peut être obtenue, même après une tentative d'extension de la résolution, le périmètre de l'écran deviendra noir. (Il ne s'agit pas d'un dysfonctionnement.)

SCALING (Niveau de cadrage)

Si [EXPAND] est réglé sur [ON1] ou [ON2], on peut régler la précision de l'image. (Boutons ◁)

400 LINES (degré de résolution)

Il est possible d'utiliser une résolution horizontale de l'écran de 400 lignes lors de la saisie de texte US, etc. (Boutons ◁)

640 : Mode 640×400 points ; 720 : Mode 720×400 points (saisie de texte US, etc.)

Remarque :

• Étant donné que la résolution du signal d'entrée pour les moniteurs autres que les 400 lignes se règle automatiquement, il n'y a aucune raison de la définir.

Réglage de l'image du moniteur (avec un raccordement analogique)

LANGUAGE (LANGUE)

Il est possible de choisir la langue d'affichage du menu OSD.

1. Appuyer sur le bouton ▷. Le menu de sélection de la langue sera affiché sur l'écran du moniteur.
2. Utiliser le bouton ∇ / MODE pour choisir la langue. 3. Appuyer sur le bouton MENU. Le menu de sélection de la langue d'affichage disparaîtra.

Menu MODE SELECT-2

Remarques :

• Pour choisir une option du menu : bouton ▼/MODE
• Lorsque le réglage est terminé : bouton MENU

INFORMATION

Le nom de modèle (MODEL), le numéro de série (S/N) et la durée d'utilisation (USAGE TIME) du moniteur peuvent être vérifiés.

Après avoir sélectionné [INFORMATION], appuyez sur le bouton ►. (Confirmation terminée : bouton MENU)

OFF TIMER (Minuterie de mise hors service)

L'alimentation est coupée à l'expiration de la durée prescrite.

Après avoir sélectionné [OFF TIMER], appuyez sur le bouton ► puis choisissez Marche [ON] ou Arrêt [OFF] en utilisant les boutons ◄ ►.

Si vous choisissez Marche [ON], appuyez sur le bouton ▼/MODE, puis précisez la durée avant coupure de l'alimentation en utilisant les boutons

◄ ►. (La durée peut être réglée entre 1 et 23 heures par pas d'une heure.) (Réglage terminé : bouton MENU)

• Si vous choisissez Marche [ON], le temps restant avant la coupure de l'alimentation est indiqué dans le coin supérieur droit de l'écran dès que ce temps devient égal à 5 minutes. (Le temps restant est affiché pendant environ 5 secondes toutes les minutes.)
• Pour annuler momentanément la coupure automatique de l'alimentation, appuyez sur le bouton d'alimentation après affichage du temps restant et avant expiration de ce temps. Pour couper ensuite l'alimentation, appuyez une nouvelle fois sur le bouton d'alimentation. (Après une nouvelle mise sous tension, la coupure de l'alimentation intervient à nouveau lorsque la durée prescrite est écoulée.)
• Si le moniteur est mis en service lorsque [OFF TIMER] est sur [ON], la durée réglée s'affiche pendant plusieurs secondes. (Si aucun signal n'est appliqué à l'entrée, [NO SIGNAL] s'affiche.)

INPUT-2

Choisissez [1LINE] si vous reliez des câbles de signaux numériques ou analogiques à la prise d'entrée DVI-I (INPUT-2) de l'écran.

Choisissez [2LINES] si vous reliez un câble à 2 entrées.

(boutons)

• Si les raccordements et les réglages ne sont pas correctement réalisés, l'image n'est pas convenablement affichée.

Réglage de l'image du moniteur (avec un raccordement numérique)

Des réglages peuvent être effectués au moyen du menu interactif (OSD) proposé.

Affichage à l'écran pour le réglage

Si l'on se trouve sous un environnement Windows, ouvrir le Modèle de réglage se trouvant sur le CD-ROM. (p.80)

Si le système utilisé ne se trouve pas sous un environnement Windows, il est impossible d'utiliser le Modèle de Réglage. C'est pourquoi il s'agit d'afficher une image rendant la totalité de l'écran clair et de régler celui-ci en inspectant visuellement sa nuance réelle.

Comment procéder aux réglages

1. Appuyer sur le bouton MENU 3 fois. Le menu COLOR CONTROL s'affiche.

A ce moment, des options de menu peuvent être réglées.

À chaque fois que le bouton MENU est appuyé, le menu suivant est sélectionné. (le menu COLOR CONTROL → MODE SELECT-1 → MODE SELECT-2 → le menu OSD disparaît)

Remarques :

• Comme lorsqu'un raccordement analogique est effectué, le menu ADJUSTMENT et le menu GAIN CONTROL sont affichés. Cependant, vous n'avez pas besoin de régler ces articles.
• Le menu OSD disparaît automatiquement environ 30 secondes après la dernière commande.

Menu COLOR CONTROL

Remarques :

• Pour choisir une option du menu : Bouton ▼/MODE
• Pour passer au menu suivant : Bouton MENU

WHITE BALANCE

Après avoir sélectionné [WHITE BALANCE], appuyer sur le bouton ▷ et afficher le menu des réglages.

Remarques :

• En ce qui concerne les paramètres autres que les [STD], toutes les gradations ne peuvent pas être affichées. Pour afficher toutes les gradations, définir le paramètre sur [STD].
• Si [DISPLAY MODE] est réglé sur [sRGB] ou [VIVID], il n'est pas possible de sélectionner un réglage autre que [STD].
• Utiliser les boutons ◁ pour sélectionner [COOL], [·], [STD], [·], [WARM] ou [USER].
• Le fait de sélectionner [USER] permettra d'afficher les valeurs de réglage pour [R-CONTRAST], [G-CONTRAST] et [B-CONTRAST], afin de pouvoir effectuer des réglages fins.
• Utiliser le bouton ∇ / MODE pour sélectionner [R-CONTRAST], [G-CONTRAST] et [B-CONTRAST].
• Lorsque le réglage est terminé : bouton MENU

Réglage de l'image du moniteur (avec un raccordement numérique)

COOL .... Nuance de couleur plus bleutée que la couleur standard

• ... Nuance de couleur légèrement plus bleutée que la couleur standard

STD ....... Paramètre standard de nuance de couleurs

• ... Nuance de couleur légèrement plus rougeâtre que la couleur standard

WARM .... Nuance de couleur plus rougeâtre que la couleur standard

USER

R-CONTRAST ......... bouton ◁ pour le bleu-vert

bouton ▷ pour le rouge

G-CONTRAST ......... bouton < pour le violet

bouton ▷ pour le vert

B-CONTRAST ...... bouton ◁ pour le jaune

bouton ▷ pour le bleu

GAMMA

Faire en sorte que les images sombres et claires soient faciles à regarder. Si l'écran est sombre et difficile à regarder, augmenter la valeur numérique. S'il est clair et difficile à regarder, réduire la valeur numérique. (Boutons ◄ ►)

• Si [DISPLAY MODE] est réglé sur [sRGB] ou [VIVID], GAMMA ne peut pas être réglé.

Menu MODE SELECT-1

Remarques :

• Pour choisir une option du menu : Bouton ▼/MODE
• Pour passer au menu suivant : Bouton MENU

OSD H-POSITION (positionnement horizontal OSD)

Le positionnement du menu OSD peut être modifié vers la gauche et vers la droite.

(Boutons ◄ ►)

OSD V-POSITION (positionnement vertical OSD)

Le positionnement du menu OSD peut être modifié vers le haut et vers le bas. (Boutons ◄ ►)

EXPAND (extension de la résolution du moniteur)

Pour les modes d'affichage inférieurs à 1600 X 1200 pixels, l'écran peut être étendu. (Boutons ◄ ►)

OFF: Extension désactivée

ON1 : Utilise le taux d'aspect fixe, l'écran entier est agrandi.

ON2 : L'écran entier est agrandi.

Remarque :

• Si une résolution de 1600 x 1200 pixels ne peut être obtenue, même après une tentative d'extension de la résolution, le périmètre de l'écran deviendra noir. (Il ne s'agit pas d'un dysfonctionnement.)

SCALING (Niveau de cadrage)

Si [EXPAND] est réglé sur [ON1] ou [ON2], on peut régler la précision de l'image. (Boutons ◀

400 LINES (degré de résolution)

Aucun réglage n'est nécessaire.

LANGUAGE (LANGUE)

Il est possible de choisir la langue d'affichage du menu OSD.

1. Appuyer sur le bouton ▶

Le menu du choix de la langue sera affiché sur l'écran du moniteur.

1. 2. Utiliser le bouton ▼ / MODE pour choisir la langue. 3. Appuyer sur le bouton MENU.

Le menu de sélection de la langue d'affichage disparaîtra.

Réglage de l'image du moniteur (avec un raccordement numérique)

Menu MODE SELECT-2

Remarques :

• Pour choisir une option du menu : bouton ▼/MODE
• Lorsque le réglage est terminé : bouton MENU

INFORMATION

Le nom de modèle (MODEL), le numéro de série (S/N) et la durée d'utilisation (USAGE TIME) du moniteur peuvent être vérifiés.

Après avoir sélectionné [INFORMATION], appuyez sur le bouton ►. (Confirmation terminée : bouton MENU)

OFF TIMER (Minuterie de mise hors service)

L'alimentation est coupée à l'expiration de la durée prescrite.

Après avoir sélectionné [OFF TIMER], appuyez sur le bouton ► puis choisissez Marche [ON] ou Arrêt [OFF] en utilisant les boutons ◄ ►.

Si vous choisissez Marche [ON], appuyez sur le bouton ▼/MODE, puis précisez la durée avant coupure de l'alimentation en utilisant les boutons

◄ ►. (La durée peut être réglée entre 1 et 23 heures par pas d'une heure.) (Réglage terminé : bouton MENU)

• Si vous choisissez Marche [ON], le temps restant avant la coupure de l'alimentation est indiqué dans le coin supérieur droit de l'écran dès que ce temps devient égal à 5 minutes. (Le temps restant est affiché pendant environ 5 secondes toutes les minutes.)
• Pour annuler momentanément la coupure automatique de l'alimentation, appuyez sur le bouton d'alimentation après affichage du temps restant et avant expiration de ce temps. Pour couper ensuite l'alimentation, appuyez une nouvelle fois sur le bouton d'alimentation. (Après une nouvelle mise sous tension, la coupure de l'alimentation intervient à nouveau lorsque la durée prescrite est écoulée.)
• Si le moniteur est mis en service lorsque [OFF TIMER] est sur [ON], la durée réglée s'affiche pendant plusieurs secondes. (Si aucun signal n'est appliqué à l'entrée, [NO SIGNAL] s'affiche.)

Choisissez [1LINE] si vous reliez des câbles de signaux numériques ou analogiques à la prise d'entrée DVI-I (INPUT-2) de l'écran.

Choisissez [2LINES] si vous reliez un câble à 2 entrées.

(boutons)

• Si les raccordements et les réglages ne sont pas correctement réalisés, l'image n'est pas convenablement affichée.

Entretien du moniteur

Toujours débrancher la prise de l'alimentation murale en CA lors du nettoyage du moniteur.

Châssis et panneau de réglage

Utiliser un chiffon doux et sec pour éliminer la poussière du châssis et du panneau de réglage. Si le châssis et le panneau de commande s'avèrent très sales, imbiber le chiffon doux avec un détergent neutre, le tordre et éliminer les saletés.

Dalle LCD

Utiliser un chiffon doux et sec pour éliminer la poussière de la surface de la dalle du moniteur. (Un chiffon doux tel qu'une gaze utilisée pour le nettoyage des lentilles est idéal.)

ATTENTION!

• Ne jamais utiliser de dissolvant, d'essence, d'alcool, de nettoyant pour vitre, etc. car ceux-ci peuvent décolorer ou ALTÉRER le moniteur.
• Ne jamais frotter le moniteur avec des matériaux durs ni appliquer sur le moniteur des pressions excessives car cela peut laisser des marques ou entraîner des dysfonctionnements.

Stockage

Si le moniteur ne doit pas être utilisé pendant une période de temps prolongée, s'assurer que la prise d'alimentation est débranchée de la prise secteur murale.

ATTENTION!

• Ne pas laisser le moniteur en contact avec des objets en caoutchouc ou en plastique pendant des périodes de temps prolongées car ceux-ci peuvent décolorer ou ALTÉRER le moniteur.

Dépannage

Si le moniteur est jugé défectueux, vérifier les points suivants avant de l'emmener en réparation. Si après cela, il ne fonctionne toujours pas correctement, contacter le magasin où il a été acheté ou votre réparateur agréé Sharp le plus proche.

Les lampes de rétroéclairage du moniteur ont une durée de vie limitée.

• Si l'écran du moniteur s'assombrit, s'il scintille constamment ou ne s'éclaire plus, il peut s'avérer nécessaire de remplacer la lampe de rétroéclairage. Se renseigner auprès du revendeur ou du réparateur agréé Sharp le plus proche. (Ne jamais tenter d'effectuer ce remplacement soi-même.)
• Au début de l'utilisation, en raison de la conception des lampes de rétroéclairage, il se peut que l'écran scintille. (Il ne s'agit pas d'un dysfonctionnement.) Si cela se produit, essayer d'abord d'éteindre et de rallumer le moniteur.

Aucune image n'apparaît à l'écran du moniteur

(La diode d'alimentation ne s'éclaire pas).

• Le cordon d'alimentation est-il branché correctement? (p.75).

Aucune image n'apparaît à l'écran du moniteur (La diode est éclairée).

• L'ordinateur est-il branché correctement? (p.74)
• L'ordinateur est-il branché?
• La borne d'entrée du signal est-elle réglée sur la bonne? (p.76)
• [INPUT-2] est-il correctement réglé dans le menu MODE SELECT-2 ? (p.84, 87)
• La fréquence du signal de l'ordinateur correspond-elle aux caractéristiques techniques du moniteur ? (p.91)
• L'ordinateur est-il en mode d'économie d'énergie ?

L'image est déformée.

• La fréquence du signal de l'ordinateur correspond-elle aux caractéristiques techniques du moniteur ? (p.91)
• Si on utilise le signal analogique, effectuer un réglage automatique de l'image. (p.80)
• Si vous pouvez modifier la fréquence de rafraîchissement de l'ordinateur utilisé, choisissez une valeur plus basse. (p.91)

Les boutons de commande ne fonctionnent pas.

• Le verrouillage est-il actif ? (p.78)

Informations pour les clients à propos de l'environnement pour ce produit SHARP

Si ce produit n'est plus utilisable, il doit être mis au rebut conformément aux dispositions légales et environnementales concernant ce type de produit.

NE PAS JETER CE PRODUIT AVEC LES ORDURES MÉNAGÈRES OU D'AUTRES DÉCHETS. VOUS RISQUEZ DE DÉGRADER L'ENVIRONNEMENT.

La société Sharp s'implique dans la protection de l'environnement et la sauvegarde de l'énergie. Notre but est de minimiser l'impact sur l'environnement de nos produits par le développement et l'amélioration continue de nos technologies et de la conception de nos produits. De même, les instructions que nous donnons à nos clients seront dans le sens de la conservation de l'environnement.

(1) Pour notre clientèle en Belgique, aux Pays-Bas, en Suède et en Suisse

SHARP participe au système de recyclage national des équipements électroniques, mis en place par chacun de ces pays à partir de leurs lois sur l'environnement. Voir ici les détails pour chacun de ces pays.

Pays	Informations sur le recyclage dans ce pays
Suède	Veuillez utiliser le système de recyclage suédois pour les-appareils électroniques appelé "ELRETUR" et regardez le site webhttp://www.el-kretsen.se
Pays-Bas	Veuillez utiliser le système de recyclage hollandais pour les-appareils électroniques appelé "ICT-Milieu" et regardez le site webhttp://www.nederlanddict.nl/index.php
Belgique	Veuillez utiliser le système de recyclage belge pour les-appareils électroniques appelé "Recupel" et regardez le site webhttp://www-recupel.be
Suisse	Veuillez utiliser le système de recyclage suisse pour les-appareils électroniques appelé "SWICO" et regardez le site webhttp://www.swico.ch

(2) Pour notre clientèle au Royaume-Uni, en Allemagne, en France et en Italie

Veuillez contacter les autorités locales pour le ramassage et le recyclage des équipements, ou contacter une société de recyclage autorisée à recycler les équipements électroniques.

SHARP recommande le service de recyclage MIREC. Vous trouverez des informations générales sur MIREC sur le site Web : http://www.mirec.com/

Les services MIREC sont à payer par le dernier propriétaire de l'équipement électronique concerné.

(3) Pour notre clientèle aux États-Unis d'Amérique

Ce produit utilise un brasage tendre et une lampe fluorescente contenant un peu de mercure. La mise au rebut de ces matériaux peut être réglementée en raison de considérations environnementales. Pour les informations concernant le ramassage et le recyclage, veuillez contacter les autorités locales ou l'Electronics Industries Alliance. http://www.eiae.org

(4) Pour notre clientèle au Japon

Appelez le numéro de téléphone gratuit 0120-845-530 pour obtenir des informations sur le recyclage.

Caractéristiques techniques

Nom du modèle

LL-T2015-H (Ivoire)/LL-T2015-B (Noir)

Moniteur LCD

51 cm en diagonale

Module TFT à cristaux liquides

Résolution (max.)

UXGA 1600 x 1200 pixels

Couleurs affichables (max.)

Approx. 16,77 millions de couleurs (8 bits)

Luminosité (max.)

250 cd/m²

Definition

0,255(H) x 0,255(V) mm

Rapport de contraste

400:1

Angle de visibilité

Gauche-droite : 176° ; Haut-bas : 176°

(Rapport de contraste ≥ 10

Surface d'affichage

Analogique : Analogique RVB (0,7 Vp-p) [75 Ω]

Numérique : DVI standard basé sur 1.0

Signal de synchronisation

Synchronisation individuelle (niveau TTL : +/-), type de synchronisation

sur le vert, synchronisation composite (niveau TTL : +/-)

Compensation d'extension

Redimensionnement numérique

Élargissement VGA/SVGA/XGA/SXGA, etc. en

utilisant un procédé de compensation. (pas

d'élargissement, sur la base d'un format d'image

fixe, et élargissement à la taille maximale de

l'écran.)

Plug & Play

VESA : DDC2B compatible

Gestion de l'alimentation

VESA : basé sur le DPMS

DVI : basé sur le DMPM

Raccordement des entrées vidéo

Analogique : Mini D-sub 15 broches sur 3 rangées

Numérique / Analogique : 29 broches DVI-I

Réglage de la hauteur

Plage : environ 60 mm

Inclinaison du moniteur

Vers le haut environ 0 - 30° ; vers le bas environ

0-5°

Rotation du moniteur

Environ 90° de gauche à droite

Alimentation

AC100-240 V, 50/60 Hz

Température recommandée du lieu d'utilisation

5-35°C

Consommation d'électricité

53 W maximum, 4 W en mode économique d'énergie

Dimensions (L x P x H) (Unités : mm)

Environ 450 × 228 × 438 - 498

Poids

Environ 9,8 kg

Écran seul, environ 6,2 kg

Dimensions (Unités : mm)

• Câble de signal analogique : environ 2,0 m
• Câble de signal numérique : environ 2,0 m
• Câble de signal analogique, NL-C02E (à acheter séparément) : environ 2,0 m
• Câble à 2 entrées, NL-C03J (à acheter séparément) : environ 0,25 m

Remarque :

• SHARP se réserve le droit d'apporter des modifications à la présentation et aux caractéristiques des appareils à fin d'amélioration. Les valeurs indiquées dans ce document sont les valeurs nominales des appareils de série, mais de légères différences peuvent être constatées d'un appareil à l'autre.

Fréquences des signaux (analogique)

Mode affichage		Hsync	Vsync	Bande passante
VESA	640x480	31,5kHz	60Hz	25,175MHz
		37,9kHz	72Hz	31,5MHz
		37,5kHz	75Hz	31,5MHz
		43,3kHz	85Hz	36,0MHz
	640x400	37,9kHz	85Hz	31,5MHz
	720x400	37,9kHz	85Hz	35,5MHz
	800x600	35,1kHz	56Hz	36,0MHz
		37,9kHz	60Hz	40,0MHz
		48,1kHz	72Hz	50,0MHz
		46,9kHz	75Hz	49,5MHz
		53,7kHz	85Hz	56,25MHz
	1024x768	48,4kHz	60Hz	65,0MHz
		56,5kHz	70Hz	75,0MHz
		60,0kHz	75Hz	78,75MHz
		68,7kHz	85Hz	94,5MHz
	1152x864	67,5kHz	75Hz	108,0MHz
	1280x960	60,0kHz	60Hz	108,0MHz
	1280x1024	64,0kHz	60Hz	108,0MHz
		80,0kHz	75Hz	135,0MHz
		91,1kHz	85Hz	157,5MHz
	1600x1200	75,0kHz	60Hz	162,0MHz
Saisie de texte US	720x400	31,5kHz	70Hz	28,3MHz
Série Macintosh	640x480	35,0kHz	66,7Hz	30,2MHz
	832x624	49,7kHz	74,6Hz	57,3MHz
	1024x768	60,2kHz	75Hz	80,0MHz
	1152x870	68,7kHz	75Hz	100,0MHz
	1280x1024	64,0kHz	60Hz	108,0MHz
		80,0kHz	75Hz	135,0MHz
	1600x1200	75,0kHz	60Hz	162,0MHz
Série Sun Ultra	1024x768	48,3kHz	60Hz	64,13MHz
		53,6kHz	66Hz	70,4MHz
		56,6kHz	70Hz	74,25MHz
	1152x900	61,8kHz	66Hz	94,88MHz
		71,8kHz	76,2Hz	108,23MHz
	1280x1024	71,7kHz	67,2Hz	117,01MHz
		81,1kHz	76Hz	134,99MHz
	1600x1000	68,6kHz	66Hz	135,76MHz

• La résolution recommandée est 1600 × 1200.
• Toutes les fréquences sont non entrelacées.
• Les fréquences pour les séries Macintosh et Sun Ultra sont des valeurs de référence. Pour le raccordement, un autre adaptateur (en vente dans le commerce) peut être nécessaire.
• Si le moniteur reçoit des signaux de fréquence non compatibles, le message [OUT OF TIMING] apparaîtra. Suivre le mode d'emploi de l'ordinateur utilisé pour régler la fréquence de manière à ce qu'elle soit compatible avec le moniteur.
• Si le moniteur ne reçoit pas de signal de fréquence (signal de synchronisation), le message [NO SIGNAL] apparaîtra.

Fréquences des signaux (numérique)

Mode affichage		Hsync	Vsync	Bande passante
VESA	640x480	31,5kHz	60Hz	25,175MHz
		37,9kHz	72Hz	31,5MHz
		37,5kHz	75Hz	31,5MHz
	800x600	37,9kHz	60Hz	40,0MHz
		48,1kHz	72Hz	50,0MHz
		46,9kHz	75Hz	49,5MHz
	1024x768	48,4kHz	60Hz	65,0MHz
		56,5kHz	70Hz	75,0MHz
		60,0kHz	75Hz	78,75MHz
	1152x864	67,5kHz	75Hz	108,0MHz
	1280x960	60,0kHz	60Hz	108,0MHz
	1280x1024	64,0kHz	60Hz	108,0MHz
	1600x1200	75,0kHz	60Hz	162,0MHz
Saisie de texe US	720x400	31,5kHz	70Hz	28,3MHz

• La résolution recommandée est 1600 × 1200.
• Toutes les fréquences sont non entrelacées.
• Un ordinateur avec une borne de sortie conforme DVI (broche DVI-D24 ou DVI-I29) et avec une capacité de sortie UXGA peut être raccordé ici. Selon le type d'ordinateur raccordé, l'affichage peut ne pas fonctionner correctement.
• Si le moniteur reçoit des signaux de fréquence non compatibles, le message [OUT OF TIMING] apparaîtra. Suivre le mode d'emploi de l'ordinateur utilisé pour régler la fréquence de manière à ce qu'elle soit compatible avec le moniteur.
• Si le moniteur ne reçoit pas de signal de fréquence (signal de synchronisation), le message [NO SIGNAL] apparaîtra.

Caractéristiques techniques

La broche du connecteur d'entrée du signal analogique

(Mini connecteur de type D-sub 15 broches)

N°	Fonction
1	Entrée du signal video Rouge
2	Entrée du signal video vert
3	Entrée du signal video bleu
4	GND
5	GND
6	Pour mise à la terre du signal video rouge
7	Pour mise à la terre du signal video vert
8	Pour mise à la terre du signal video bleu
9	+5V
10	GND
11	GND
12	Données DDC
13	Pour entrée signal H-sync.
14	Pour entrée signal V-sync.
15	Horloge DDC

La broche du connecteur d'entrée DVI-I

(Connecteur DVI-I à 29 broches)

N°	Fonction	N°	Fonction
1	TMDS données 2-	16	Détection de surchauffe de la prise
2	TMDS données 2+	17	TMDS données 0-
3	Ecran TMDS data 2/4	18	TMDS données 0+
4	N.C.	19	Ecran TMDS data 0/5
5	N.C.	20	N.C.
6	DDC horloge	21	N.C.
7	DDC données	22	Ecran horloge TMDS
8	Signal analogique synchronisé verticalément	23	Horloge TMDS +
9	TMDS données 1-	24	Horloge TMDS -
10	TMDS données 1+	C1	Signal analogique d'image rouge
11	Ecran TMDS data 1/3	C2	Signal analogique d'image vert
12	N.C.	C3	Signal analogique d'image bleu
13	N.C.	C4	Signal analogique synchronisé horizontalément
14	+5V	C5	GND analogue
15	GND

Gestion de l'alimentation

Le moniteur est basé sur les normes VESA DPMS et DVI DMPM.

Pour activer la fonction de gestion de l'alimentation du moniteur, la carte vidéo et l'ordinateur doivent être conformes aux normes VESA DPMS et DVI DMPM.

DPMS : Display Power Management Signalling

Mode DPMS	Ecran	Consommation électrique	H-sync	V-sync
Activé	Affichage activé	53 W	Oui	Oui
En veille	Affichage désactivé	4 W	Non	Oui
Suspendu			Oui	Non
Déactivé			Non	Non

Mode DMPM	Ecran	Consommation électrique
Activé	Affichage activé	53 W
Déactivé	Affichage déactivé	4 W

DDC (Plug & Play)

Ce moniteur supporte la norme VESA DDC (Display Data Channel).

Le DDC est une norme de signal servant à exécuter les fonctions Plug & Play sur un moniteur ou un ordinateur. Il transfère des informations telles que le degré de résolution entre le moniteur et l'ordinateur. Il est possible d'utiliser cette fonction si l'ordinateur utilisé est conforme à la norme DDC et s'il est réglé de manière à pouvoir détecter un moniteur Plug & Play.

Il existe de nombreuses variétés de DDC en raison des différences entre les systèmes. Ce moniteur fonctionne selon le DDC2B.

Installation des fichiers relatifs au paramétrage du moniteur et au profil ICC (Pour Windows)

En fonction du type d'ordinateur ou du système d'exploitation, il peut parfois s'avérer nécessaire d'utiliser l'ordinateur pour consulter les paramètres relatifs à la configuration du moniteur. Si c'est le cas, il convient de procéder comme suit pour installer sur l'ordinateur les fichiers relatifs à la configuration du moniteur. (Le nom des commandes et les procédures peuvent varier en fonction du type d'ordinateur ou du système d'exploitation. Veiller à suivre le propre mode d'emploi de l'ordinateur tout en lisant ce qui suit.)

À propos du profil ICC

Le profil ICC (International Color Consortium) est un fichier qui décrit les caractéristiques de l'affichage des couleurs du moniteur LCD. L'utilisation d'une application compatible avec un profil ICC permet de réaliser un affichage très fidèle des couleurs.

• Windows 98/2000/Me/XP utilisent tous les trois le profil ICC.
• Lors de l'installation de Windows 98/2000/Me/XP (décrite ci-après), le profil ICC s'installe également. Si l'on peut uniquement installer le profil ICC, il faut se reporter à la section Installation du profil ICC à la page 95.
• Si vous utilisez le profil ICC, effectuez les réglages suivants :
• [MODE D'AFFICHAGE] [BALANCE DES BLANCS] : [STD]

Pour Windows 95

Installation des fichiers relatifs au paramétrage du moniteur sous Windows 95. Les messages Windows mentionnés dans le mode d'emploi suivant se réfèrent à la version anglaise de Windows. Les explications qui suivent considèrent que le lecteur de CD-ROM est le lecteur "D".

1. Placer le CD-ROM d'accessoires dans le lecteur de CD-ROM de l'ordinateur.
2. Cliquer sur le bouton [Démarrer]. Dans le menu [Paramètres], choisir l'option [Panneau de configuration].
3. Double-cliquer sur [Affichage].
4. Cliquer sur [Paramètres], sur [Propriétés avancées], sur [Moniteur], et enfin sur [Modifier].
5. Cliquer sur [Disquette fournie], confirmer que le [Copier les fichiers du fabricant à partir de :] est [D:] et ensuite cliquer sur [OK].
6. Confirmer la sélection des caractéristiques du moniteur et ensuite cliquer sur [OK].
7. S'assurer que le moniteur affiche une image, ensuite cliquer sur [Appliquer].
8. Cliquer sur [OK] et refermer la fenêtre.

Pour Windows 98

Installation des fichiers relatifs au paramétrage du moniteur sous Windows 98, et au réglage du profil ICC du moniteur en tant que valeur par défaut. Les messages Windows mentionnés dans le mode d'emploi suivant se réfèrent à la version anglaise de Windows.

Les explications qui suivent considèrent que le lecteur de CD-ROM est le lecteur "D".

Si la boîte de dialogue "Add New Hardware Wizard" est affichée :

1. Placer le CD-ROM d'accessoires dans le lecteur de CD-ROM de l'ordinateur.
2. Cliquer sur [Next].
3. Cocher la case [Display a list of all the drivers in a specific location, so you can select the driver you want.], ensuite cliquer sur [Next].
4. Lorsque [Models] apparaît, cliquer sur [Have disk], confirmer que le [Copy manufacturer's files from:] est [D:] et ensuite cliquer sur [OK].
5. Confirmer la sélection des caractéristiques du moniteur et ensuite cliquer sur [Next], [Next] et [Finish]. Si la boîte de dialogue "Add New Hardware Wizard" apparaît, répéter les commandes d'installation à partir du point 2.

Si la boîte de dialogue "Add New Hardware Wizard" n'est pas affichée :

1. Placer le CD-ROM d'accessoires dans le lecteur de CD-ROM de l'ordinateur.
2. Cliquer sur le bouton [Start]. Dans le menu [Settings], choisir l'option [Control Panel].
3. Double-cliquer sur [Display].
4. Cliquer sur [Settings], sur [Advanced], et sur [Monitor].
5. Dans [Options], cocher [Automatically detect Plug & Play monitors] et cliquer sur [Change].
6. Cliquer sur [Next].
7. Cocher la case [Afficher une liste de tous les pilotes dans un emplacement spécifique, afin de pouvoir sélectionner le pilote souhaité.], puis cliquer sur [Suivant].
8. Lorsque [Modèles] apparaît, cliquer sur [Disque fourni], confirmer que [Copier les fichiers du fabricant depuis :] est [D:] puis cliquer sur [OK].
9. Confirmer la sélection des caractéristiques du moniteur, puis cliquer sur [Suivant], [Suivant] et [Terminer].
10. S'assurer que le moniteur diffuse une image, puis cliquer sur [Appliquer].
11. Cliquer sur [OK] et refermer la fenêtre.

Installation des fichiers relatifs au paramétrage du moniteur et au profil ICC (Pour Windows)

Pour Windows 2000

Installation des fichiers relatifs au paramétrage du moniteur sous Windows 2000, et au réglage du profil ICC du moniteur en tant que valeur par défaut. Les messages Windows mentionnés dans le mode d'emploi suivant se réfèrent à la version anglaise de Windows.

Les explications qui suivent considèrent que le lecteur de CD-ROM est le lecteur "D".

1. Placer le CD-ROM d'accessoires dans le lecteur de CD-ROM de l'ordinateur.
2. Cliquer sur le bouton [Démarrer]. Dans le menu [Paramètres], sélectionner l'option [Panneau de configuration].
3. Double-cliquer sur [Affichage].
4. Cliquer sur [Paramètres], sur [Avancé], et sur [Moniteur].
5. Cliquer sur [Propriétés], sur [Pilote], et sur [Mettre à jour le pilote].
6. Lorsque [Assistant Mise à jour de pilote de périphérique] apparaît, cliquer sur [Suivant].
7. Cocher la case [Display a list of the known drivers for this device so that I can choose a specific driver] et cliquer sur [Next].
8. Lorsque [Models] apparaît, cliquer sur [Have disk], et s'assurer que [Copy manufacturer's files from:] est [D:] et cliquer sur [OK].
9. Sélectionner le moniteur dans la liste déroulante et cliquer sur [Next].
10. Cliquer sur [Next], s'assurer que le nom du moniteur apparaît dans l'écran et cliquer sur [Finish]. Si [The Digital Signature Not Found] apparaît, cliquer [Yes].
11. Cliquer sur [Close].
12. Cliquer sur [OK] et refermer la fenêtre.

Pour Windows Me

Installation des fichiers relatifs au paramétrage du moniteur sous Windows Me, et au réglage du profil ICC du moniteur en tant que valeur par défaut. Les messages Windows mentionnés dans le mode d'emploi suivant se réfèrent à la version anglaise de Windows.

Les explications qui suivent considèrent que le lecteur de CD-ROM est le lecteur "D".

Si la boîte de dialogue "Add New Hardware Wizard" est apparue :

1. Placer le CD-ROM d'accessoires dans le lecteur de CD-ROM de l'ordinateur.
2. Cocher la case [Specify the location of the driver [Advanced]] et cliquer [Next].
3. Cocher la case [Display a list of all the drivers in a specific location, so you can select the driver you want.], ensuite cliquer sur [Next].
4. Lorsque [Models] apparaît, cliquer sur [Have disk], et s'assurer que [Copy manufacturer's files from:] est [D:] et cliquer sur [OK].
5. Sélectionner les caractéristiques du moniteur dans la liste et ensuite cliquer sur [Next], [Next] et [Finish]. Si la boîte de dialogue "Add New Hardware Wizard" apparaît, répéter les commandes d'installation à partir du point 2.

Si la boîte de dialogue "Add New Hardware Wizard" n'est pas apparue :

1. Placer le CD-ROM d'accessoires dans le lecteur de CD-ROM de l'ordinateur.
2. Cliquer sur le bouton [Start]. Dans le menu [Settings], choisir l'option [Control Panel].
3. Double-cliquer sur [Display].
4. Cliquer sur [Settings], sur [Advanced], et sur [Monitor].
5. Dans [Options], cocher [Automatically detect Plug & Play monitors] et cliquer sur [Change].
6. Cocher la case [Specify the location of the driver [Advanced]] et cliquer sur [Next].
7. Cocher la case [Display a list of all the drivers in a specific location, so you can select the driver you want.] et cliquer sur [Next].
8. Lorsque [Models] apparaît, cliquer sur [Have disk], et s'assurer que [Copy manufacturer's files from:] est [D:] et cliquer sur [OK].
9. Sélectionner les caractéristiques du moniteur et ensuite cliquer sur [Next], [Next] et [Finish].
10. S'assurer que les caractéristiques du moniteur sont affichées, ensuite cliquer sur [Apply].
11. Cliquer sur [OK] et refermer la fenêtre.

Installation des fichiers relatifs au paramétrage du moniteur et au profil ICC (Pour Windows)

Pour Windows XP

Installation des fichiers relatifs au paramétrage du moniteur sous Windows XP, et au réglage du profil ICC du moniteur en tant que valeur par défaut. Les messages Windows mentionnés dans le mode d'emploi suivant se réfèrent à la version anglaise de Windows.

Les explications qui suivent considèrent que le lecteur de CD-ROM est le lecteur "D".

1. Placer le CD-ROM d'accessoires dans le lecteur de CD-ROM de l'ordinateur.
2. Cliquer sur le bouton [Start]. Sélectionner [Control Panel].
3. Commutation sur "Classic View".
4. Double-cliquer sur [Display].
5. Cliquer sur [Settings], sur [Advanced], et sur [Monitor].
6. Cliquer sur [Properties], sur [Driver], et sur [Update Driver].
7. Lorsque [Hardware Update Wizard] apparaît, cocher la case [Install from a list or specific location [Advanced]] et cliquer sur [Next].
8. Cocher la case [Don't search. I will choose the driver to install.] et cliquer sur [Next].
9. Cliquer sur [Have disk], et s'assurer que [Copy manufacturer's files from:] est [D:] et cliquer sur [OK].
10. Sélectionner le moniteur dans la liste déroulante et cliquer sur [Next]. Si [has not passed Windows Logo testing...] apparaît, cliquer [Continue Anyway].
11. S'assurer que le nom du moniteur apparaît dans l'écran et cliquer sur [Finish].
12. Cliquer sur [Close].
13. Cliquer sur [OK] et refermer la fenêtre.

Installation du profil ICC

Installation du profil ICC du moniteur. (Si l'information relative à l'installation a déjà été installée, alors le profil l'a été également, et il n'est donc plus nécessaire de l'installer.)

Les messages Windows mentionnés dans le mode d'emploi suivant se réfèrent à la version anglaise de Windows.

Les explications qui suivent considèrent que le lecteur de CD-ROM est le lecteur "D".

1. Placer le CD-ROM d'accessoires dans le lecteur de CD-ROM de l'ordinateur.
2. Cliquer sur le bouton [Start]. Dans le menu [Settings], choisir l'option [Control Panel].
3. Double-cliquer sur [Display].
4. Cliquer sur [Settings] et sur [Advanced].
5. Cliquer sur [General] et dans [Compatibility] sélectionner [Apply the new display setting without restarting], ensuite cliquer sur [Color Management].
6. Cliquer sur [Add], et sélectionner CD-ROM comme emplacement du fichier.
7. Choisir le profil de couleur souhaité et cliquer sur [Add].
8. Choisir le profil et cliquer sur [Set As Default].
9. Cliquer sur [OK] et refermer la fenêtre.
10. Si vous utilisez le profil ICC, effectuez les réglages suivants :
11. [MODE D'AFFICHAGE] [BALANCE DES BLANCS] : [STD]

Informations sur le profil ColorSync (pour MacOS)

À propos du profil ColorSync

ColorSync est le système de gestion des couleurs d'Apple Computer. Il permet de réaliser les caractéristiques de l'affichage des couleurs lors d'une utilisation avec une application compatible. Un profil ColorSync décrit les caractéristiques de couleur du moniteur LCD.

Remarques :

• Le profil ColorSync de ce moniteur fonctionne sous MacOS 8.5 ou version ultérieure.
• Si vous utilisez le profil ColorSync, effectuez les réglages suivants :
• [MODE D'AFFICHAGE] [BALANCE DES BLANCS] : [STD]

Configuration du profil ColorSync

Remarques :

• Il est nécessaire que PC Exchange ou File Exchange soit installé sur votre ordinateur.
• Le nom des commandes et les procédures peuvent varier en fonction du type d'ordinateur ou du système d'exploitation. Veuillez suivre le mode d'emploi de votre ordinateur tout en lisant ce qui suit :
• Placez le CD-ROM d'accessoires dans le lecteur de CD-ROM de l'ordinateur.
• Copiez le profil à utiliser du CD-ROM dans le dossier profil de ColorSync du dossier système.
• En utilisant ColorSync sur le panneau de configuration, désignez le profil souhaité.

Instructions relatives à l'installation d'un bras conforme VESA

Un bras ou un support conforme à la norme VESA (en vente dans le commerce) peut servir de support au moniteur.

L'acquisition du bras ou du support est laissée à l'appréciation du client.

Bras ou supports pouvant être utilisés

Les fixations doivent satisfaire aux points suivants :

• Compatibilité avec la norme VESA
• Subsistance d'un écart d'au moins 100 mm x 100 mm entre les trous des vis présents sur la section à fixer
• Le bras ou le support ne doit ni tomber ni se rompre après l'installation du moniteur.

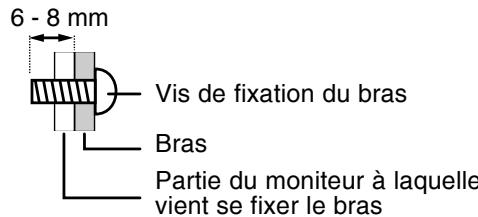

Comment fixer le bras ou le support

• Ne pas courber le câble de manière excessive ni y ajouter de rallonge car cela peut provoquer un dysfonctionnement.
• Tout en suivant ces instructions, se reporter aux instructions relatives à l'installation dans le mode d'emploi qui accompagne le bras ou le support.
• Câble amovible.
• Étendre un chiffon doux sur une surface horizontale adéquate.
• Tout en prenant garde de ne pas endommager le moniteur, déposer avec précaution le moniteur, l'écran tourné vers le bas.

Attention :

Saisir fermement l'écran et le support en même temps, et renverser doucement l'ensemble. Quand le moniteur subit une inclinaison, le support risque de se détacher brutalement et de blesser quelqu'un.

1. Enlever les quatre vis et ensuite le support du moniteur.

Remarques :

• Le support est conçu spécifiquement pour ce moniteur, ne pas l'utiliser pour un autre équipement ou à d'autres fins.
• Il est conseillé de conserver ensemble les quatre vis retirées avec le support afin de pouvoir réutiliser le support en le fixant à l'aide des quatre vis adaptées. L'utilisation d'autres vis risque d'endommager le moniteur.

Attention :

Ne pas démonter le support. Les pièces risquent de jaillir partout et de blesser quelqu'un.

1. Fixer le bras au moniteur à l'aide des quatre vis.

Remarque :

• Les vis servant à fixer le bras doivent être de type M4 d'une longueur de 6 mm à 8 mm dépassant de la surface à fixer. Utiliser d'autres types de vis peut provoquer la chute du moniteur ou un endommagement des pièces internes.

#
