Tipo di prodotto	Monitor LCD TFT 51 cm (20.1 pollici)
Marca	SHARP
Modello	LL-T2015 (Avorio LL-T2015-H / Nero LL-T2015-B)
Risoluzione massima	UXGA 1600 x 1200 pixel
Colori visualizzabili	Circa 16,77 milioni di colori (8 bit)
Luminosità	250 cd/m²
Rapporto di contrasto	400:1
Angolo di visione	176° orizzontale e verticale (contrasto ≥ 10)

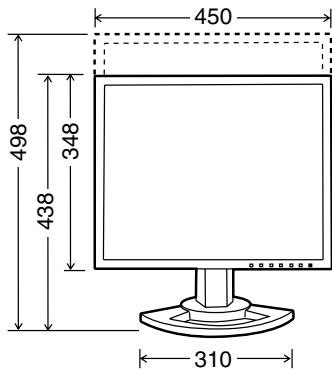

Dimensioni (L x P x A)	Circa 450 x 228 x 438 - 498 mm (con supporto)
Peso	Circa 9,8 kg (solo monitor circa 6,2 kg)
Alimentazione	AC 100-240 V, 50/60 Hz
Consumo elettrico	53 W max., 4 W in modalità economica
Ingressi video	Analogico (15 pin Mini D-sub) e digitale (29 pin DVI-I)
Regolazioni	Altezza (60 mm), inclinazione (su 0-30°, giù 0-5°), rotazione sinistra-destra
Funzioni principali	Regolazione automatica e manuale dell'immagine, blocco delle regolazioni, timer di spegnimento, modalità di visualizzazione (STD, OFFICE, sRGB, VIVID)
Manutenzione e pulizia	Scollegare prima della pulizia; utilizzare un panno morbido e asciutto, detergente neutro per il telaio; non usare solventi
Sicurezza	Non esporre a umidità, polvere o temperature elevate; utilizzare solo il cavo di alimentazione fornito
Ricambi e riparabilità	Retroilluminazione sostituibile solo da un riparatore autorizzato; supporto VESA 100 x 100 mm per braccio
Informazioni generali	Compatibilità Plug & Play (DDC2B), gestione energetica DPMS/DMPM, temperatura di utilizzo 5-35°C

Domande frequenti - LL-T2015 SHARP

Come regolare l'altezza e l'inclinazione del monitor?

Per regolare l'altezza, afferrare saldamente entrambi i bordi dello schermo e regolare verticalmente (escursione di circa 60 mm). Per l'inclinazione, inclinare lo schermo in avanti (0-5°) o indietro (0-30°). Fare attenzione a non pizzicarsi le dita e a non premere sul pannello LCD.

Come collegare il monitor in ingresso analogico?

Utilizzare il cavo di segnale analogico fornito (o il modello NL-C02E opzionale). Collegarlo al terminale INPUT-1 (RGB analogico) o al terminale DVI-I (INPUT-2) se si utilizza un adattatore. Serrare le viti per fissare il connettore.

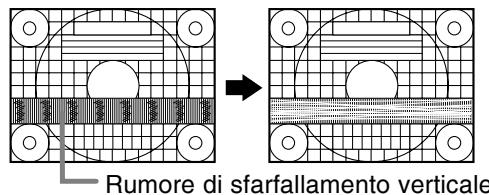

Come eseguire una regolazione automatica dell'immagine?

Visualizzare prima un'immagine chiara (utilizzare il test pattern sul CD-ROM fornito). Premere il pulsante MENU, quindi selezionare ADJUSTMENT con il pulsante ▶. Il monitor esegue la regolazione automatica (CLOCK, PHASE, H-POS, V-POS). Se necessario, ripetere 2 o 3 volte.

Cosa fare se lo schermo non mostra alcuna immagine?

Verificare che il cavo di alimentazione sia collegato e che l'interruttore principale sia su ON. Assicurarsi che il computer sia acceso e che il terminale di ingresso selezionato (INPUT-1 o INPUT-2) corrisponda al cavo utilizzato. Se il problema persiste, controllare i parametri di frequenza del segnale (vedere specifiche).

Come bloccare le regolazioni per evitare modifiche accidentali?

Spegnere il computer. Tenere premuti i pulsanti MENU e alimentazione contemporaneamente mentre si accende il monitor. Continuare fino a visualizzare ADJUSTMENT LOCKED. Per sbloccare, ripetere l'operazione fino a vedere ADJUSTMENT UNLOCKED.

Quali sono le modalità di visualizzazione disponibili?

Le modalità sono: STD (standard), OFFICE (luminosità ridotta, economica), sRGB (colori conformi alla norma IEC) e VIVID (colori dinamici). Utilizzare il pulsante ▽ / MODE per passare da una all'altra.

Come pulire il pannello LCD?

Scollegare prima l'alimentazione. Utilizzare un panno morbido e asciutto (come una garza per lenti) per pulire delicatamente la superficie. Non utilizzare mai solventi, alcol o detergenti per vetri, poiché possono danneggiare il rivestimento. Evitare di strofinare con materiali duri.

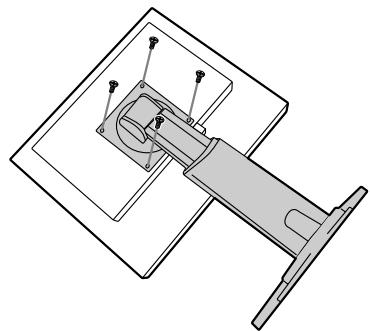

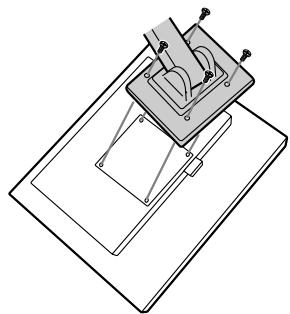

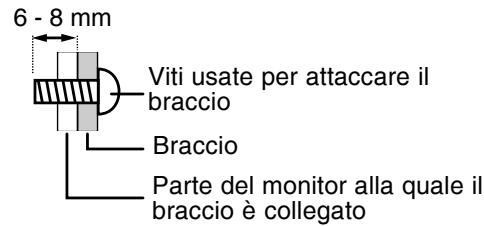

Il monitor è compatibile con un supporto a muro VESA?

Sì, è compatibile con supporti VESA con interasse di 100 x 100 mm. Utilizzare viti M4 di lunghezza 6-8 mm sporgenti dalla superficie di montaggio. Seguire le istruzioni del braccio per installare il monitor in sicurezza.

Come regolare il timer di spegnimento (OFF TIMER)?

Accedere al menu MODE SELECT-2 tramite il pulsante MENU. Selezionare OFF TIMER e impostare su ON. Scegliere la durata tra 1 e 23 ore con incrementi di un'ora. Una volta trascorso il tempo, l'alimentazione si spegne automaticamente. È possibile annullare momentaneamente premendo il pulsante di alimentazione.

Come installare il profilo ICC per una migliore gestione dei colori?

Su Windows, inserire il CD-ROM fornito e seguire la procedura di installazione del monitor (tramite Pannello di controllo > Schermo). Il profilo ICC viene installato con i driver. Per utilizzarlo, impostare DISPLAY MODE e WHITE BALANCE su STD. Su Mac, copiare il profilo nella cartella ColorSync.

MANUALE UTENTE LL-T2015 SHARP

Quest'apparecchio è conforme ai requisiti delle direttive 89/336/EEC e 73/23/EEC, come emendata dalla direttiva 93/68/EEC.

Suggerimenti e precauzioni per la sicurezza 100

Descrizione del prodotto 101

Regolazione dell'altezza, regolazione dell'angolazione 102

Collegamento del monitor ed accensione e spegnimento del monitor 103

Collegamento del monitor ad un computer 104 Collegamento del monitor ad una sorgente di alimentazione elettrica 105 Accensione 106 Commutare tra i terminali di ingresso 106 Spegnimento 107

Regolazione della visualizzazione sullo schermo 108

Ripristino dei valori di regolazione 108 Funzione di blocco delle regolazioni 108 Regolazione della retroilluminazione 108 Impostazione della modalità del display 109 Verifica delle informazioni relative al prodotto 109

Regolazione della visualizzazione sullo schermo (con collegamento analogico) 110

Regolazione automatica dello schermo 110 Regolazione manuale dello schermo 111

Regolazione della visualizzazione sullo schermo (con collegamento digitale) 115

Cura del monitor 118

Cura del monitor 118 Immagazzinamento 118 Ricerca ed eliminazione di inconvenienti 118 Le informazioni per i clienti sull'eliminazione di questo prodotto SHARP in condizioni di protezione ambientale 119

Specifiche 120 Installazione delle informazioni per il setup e del profilo ICC (Per Windows) 123 Informazioni sul profilo ColorSync (Per MacOS) 126 Istruzioni per collegare un braccio compatibile VESA 127

Suggerimenti e precauzioni per la sicurezza

• Lo schermo LCD-TFT a colori usato in questo monitor è stato fabbricato applicando tecnologia di alta precisione. Ciononostante, sullo schermo potrebbero apparire piccolissimi punti dove i pixel non si illuminano o rimangono sempre illuminati. Inoltre, nel caso che la visione avvenga da un'angolazione molto alta, potrebbero notarsi disuniformità di colori o luminosità. Vogliate notare che queste cose non sono sintomi di cattivo funzionamento, ma rientrano nella norma per gli schermi a cristalli liquidi e non hanno effetto alcuno sul rendimento del funzionamento del monitor.
• Non lasciate che lo schermo visualizzi inutilmente per lunghi periodi di tempo, in quanto ciò può lasciare una persistenza dell'immagine.
• Se la luminosità è regolata sull'impostazione minima, sarà difficile vedere lo schermo.
• La qualità del segnale del computer può esercitare un'influenza sulla qualità del display. Consiglio l'uso di un computer in grado di emettere segnali video di alta qualità.
• Non strofinate e non battete mai il monitor con oggetti duri.
• Per favore abbiate comprensione per il fatto che la Sharp Corporation non si assume nessuna responsabilità per errori fatti nell'uso da parte del cliente o di terzi, né per altri difetti di funzionamento o danni a questo prodotto, che si verifichino durante l'uso, ad eccezione dei casi nei quali la responsabilità per un indennizzo è riconosciuta alla legge.
• Il monitor ed i suoi accessori possono venire aggiornati con ampliamenti senza preavviso.

Collocazione

• Non utilizzate il monitor in luoghi nei quali la ventilazione è scadente, vi è molta polvere, l'umidità è elevata e nei quali il monitor può venire a contatto con olio o vapore, in quanto ciò può dar luogo ad un incendio.
• Assicuratevi che il monitor non venga a contatto con acqua oppure altri liquidi. Assicuratevi che nessun oggetto come graffette o spilli penetri nel monitor, in quanto ciò può dare luogo a incendio oppure folgorazione.
• Non collocate il monitor su oggetti instabili oppure in posti insicuri. Non consentite che il monitor venga sottoposto a forti urti e vibrazioni. Provocando la caduta oppure il rovesciamento del monitor lo si può danneggiare.
• Non utilizzate il monitor in luoghi nei quali esso può essere esposto alla luce solare diretta, trovarsi vicino ad apparecchi di riscaldamento oppure in qualsiasi altro luogo nel quale un'alta temperatura è probabile, in quanto ciò può dare luogo ad un'eccessiva generazione di calore ed allo scoppio di un incendio.
• Per trasportare il monitor, afferrare saldamente sia la parte dello schermo che quella di supporto. Se si solleva il monitor afferrandolo solo alla parte dello schermo, la parte che fa da supporto potrebbe improvvisamente muoversi o staccarsi, e quello potrebbe essere causa d'infortunio. Se il monitor è inclinato, la parte di supporto potrebbe muoversi ed essere causa d'infortunio.
• Fare attenzione a non rimanere con le dita incastrate tra lo schermo e il supporto. (Con riferimento in particolare alla zona dove le due parti sono attaccate.)

Il cavo di alimentazione rete

• Non danneggiate il cavo di alimentazione rete, non mettete degli oggetti pesanti su di esso, non tiratelo e non piegatelo eccessivamente. Non aggiungete inoltre dei cavi di prolunga. Danni al cavo possono dare luogo ad incendi o folgorazioni.
• Usare solamente il cavo di alimentazione fornito insieme al monitor.
• Inserite il cavo di alimentazione rete direttamente nella presa di corrente alternata. L'aggiunta di un cavo di prolunga può dare luogo ad un incendio, derivante da surriscaldamento.
• Non rimuovere o non inserire la spina di alimentazione con le mani bagnate. Si rischia di provocare una scossa elettrica.

Lista di controllo del monitor e degli accessori

• Per favore controllate che la confezione contenga i seguenti articoli.
• Monitor LCD (1)
• Cavo segnale analogico (1) (nome del modello: QCNW-1041MPZZ)
• Cavo segnali digitale (1) (nome del modello: QCNW-1088MPZZ)
• CD-ROM (1)
• Manuale operativo (1)

Nota

• Il cavo segnale analogico (DVI-I29 pin - Mini D-sub 15 pin) va acquistato separatamente. (nome del modello: NL-C02E)
• Il cavo a due ingressi (DVI-I29 pin, e DVI-D24 pin o Mini D-sub 15 pin) va acquistato separatamente. (nome del modello: NL-C03J)
• Utilizzare solo cavi di lunghezza inferiore a 3 m.
• Si consiglia di conservare il cartone per il caso in cui risulti necessario trasportare il monitor.
• La Sharp Corporation è proprietaria dei diritti d'autore per i programmi del dischetto delle utilità. Non riprodurlo senza il permesso.
• La forma degli accessori forniti può non corrispondere esattamente a quanto illustrato in questo opuscolo.

Presentazione del manuale

• In questo manuale si farà riferimento a Microsoft Windows XP come "Windows XP", a Microsoft Windows Millennium come "Windows Me", a Microsoft Windows 2000 come "Windows 2000", a Microsoft Windows 98 come "Windows 98", a Microsoft Windows 95 come "Windows 95", ed a Microsoft Windows Versione 3.1 come "Windows 3.1". Quando non occorre fare una distinzione tra programmi, si userà il termine "Windows".
• Microsoft e Windows sono marchi registrati della Microsoft Corporation.
• Macintosh è un marchio registrato della Apple Computer, Inc.
• Tutti gli altri nomi di marca o di prodotto sono marchi o marchi registrati dei rispettivi titolari.

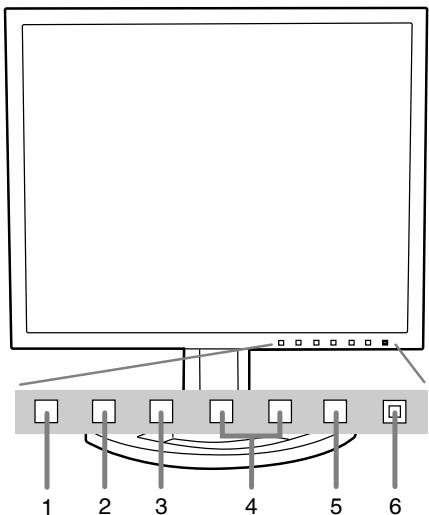

Descrizione del prodotto

1. Tasto INPUT: per commutare tra i terminali di ingresso del segnale.
2. Tasto MENU: visualizza il menu OSD (On Screen Display).
3. Tasto ∇ / MODE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Questo tasto si usa per selezionare delle opzioni di menu.

Quando il menu OSD non è visualizzato:

Questo tasto serve per predisporre DISPLAY MODE.

1. Tasti ◁ Quando il menu OSD è visualizzato:

Questi tasti si usano per selezionare una opzione od impostare il valore dell'opzione selezionata.

Quando il menu OSD non è visualizzato:

Questi tasti si usano per regolare la luminosità della retroilluminazione.

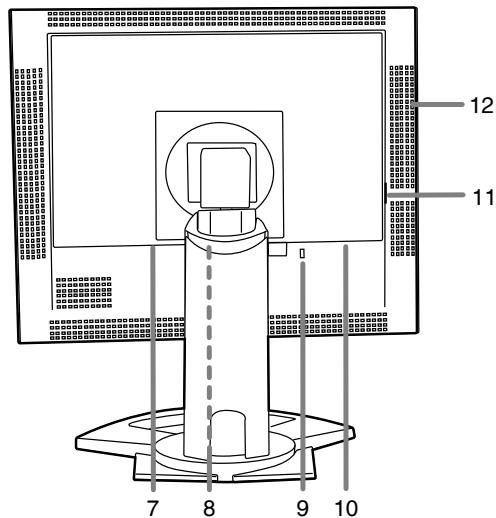

1. Tasto di alimentazione .... Premendo questo tasto si accende l'alimentazione. Premete il tasto ancora una volta, per spegnere l'alimentazione.
2. LED di alimentazione....... Questo LED è illuminato in verde durante l'uso ed in arancione nel modo risparmio energetico.
3. DVI-I terminale di ingresso...... Qui si possono collegare il terminale di uscita RGB digitale oppure (INPUT-2) il terminale di uscita RGB analogico del computer.

Per un ingresso segnale digitale: Esso può essere collegato ad un computer con un terminale di uscita DVI compatibile (DVI-D24 pin oppure DVI-I29 pin) e che ha la capacità di fornire l'uscita UXGA. A seconda del computer da collegare una visualizzazione corretta può essere possibile oppure no.

1. Terminale di ingresso RGB analogico .... Collegate il cavo segnale analogico in questa posizione. Si (INPUT-1) dovrebbe usare il cavo segnale analogico accluso.
2. Ancoraggio di sicurezza....... Collegando una serratura di sicurezza (da acquistare in commercio) al foro di ancoraggio di sicurezza, il monitor rimane bloccato, in modo da non poter essere trasportato. Il foro antifurto funziona unitamente ai sistemi di sicurezza Kensington Micro Saver.
3. Terminale di alimentazione
4. Interruttore principale rete
5. Fori per la ventilazione. Nota: non ostruite mai i fori per la ventilazione, in quanto ciò può provocare un surriscaldamento all'interno del monitor e dare luogo a disturbi al funzionamento.

Regolazione dell'altezza, regolazione dell'angolazione

ATTENZIONE!

• Assicurarsi di tenere entrambi i lati del monitor quando si regola l'angolo di visione. Il pannello LCD usato in questo monitor è fatto di vetro. Una pressione con le mani sul pannello LCD può causare danni.
• Fare attenzione a non rimanere con le dita incastrate.

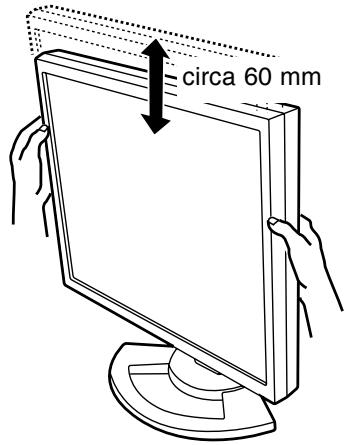

Regolazione dell'altezza

Regolare su un'altezza comoda per la vista.

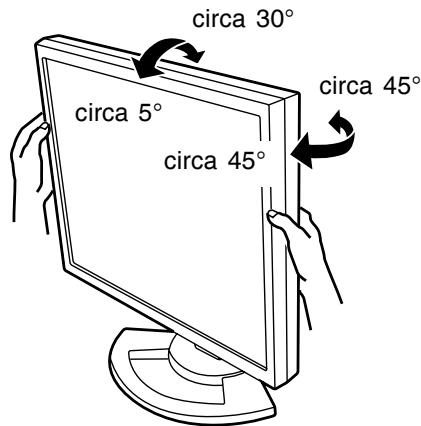

Regolazione dell'angolazione

Regolare su un'angolazione comoda per la vista.

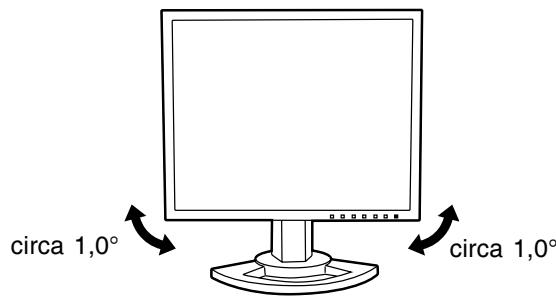

Nota:

• L'angolazione del display può essere regolata con precisione.

Collegamento del monitor ed accensione e spegnimento del monitor

ATTENZIONE!

• Quando eseguite i collegamenti, assicuratevi che sia il monitor che il computer siano spenti.
• Fate attenzione a non piegare eccessivamente il cavo oppure a non aggiungere cavi di prolunga, in quanto ciò potrebbe causare disturbi al funzionamento.

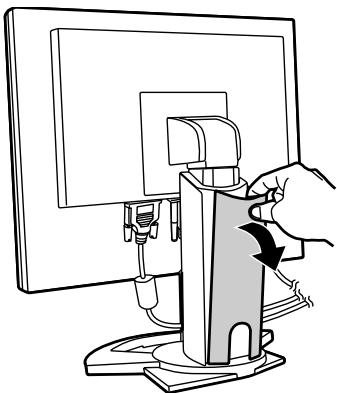

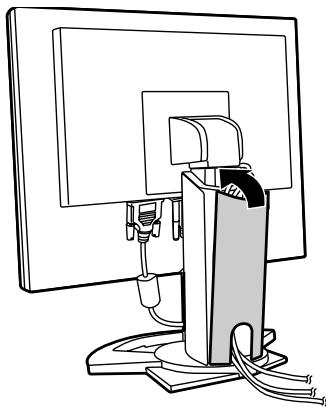

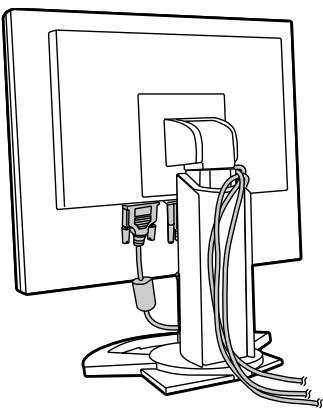

Contenitore per il cavo

Se necessario, il cavo in eccesso può essere conservato nel supporto di sostegno.

1. Rimuovere il coperchio.

Con cura, tirare il coperchio verso di sé.

1. Far passare il cavo lungo la parte posteriore del supporto di sostegno.

1. Reinserire il coperchio.

Fare attenzione a che il cavo non resti incastrato.

• Se reinserire il coperchio al suo posto non è facile, non forzare. Controllare che non ci siano cavi rimasti incastrati.

Collegamento del monitor, accensione e spegnimento del monitor

Collegamento del monitor a un computer

Il cavo fornito come accessorio consente il collegamento di due computer.

(Per un collegamento digitale e uno analogico.)

• Il cavo a 2 ingressi venduto a parte consente il collegamento di due computer al terminale di ingresso DVI-I.
• Quando si utilizza il cavo a 2 ingressi, regolare il terminale di ingresso di connessione [INPUT-2] a [2LINES] nel menu MODE SELECT-2. (p.114, 117).

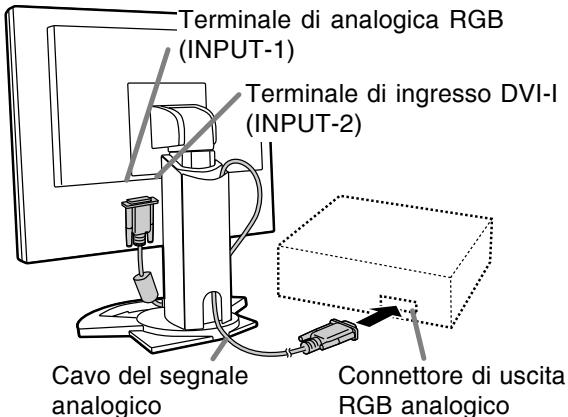

Collegamento analogico

Collegare il cavo accessorio del segnale analogico, o il cavo del segnale analogico venduto separatamente (nome del modello: NL-C02E) al terminale di uscita analogica RGB del computer.

• Collegare il cavo accessorio del segnale analogico al terminale di ingresso analogico RGB (INPUT-1).
• Collegare il cavo del segnale analogico venduto separatamente (nome del modello: NL-C02E) al terminale di ingresso DVI-I (INPUT-2).

• Facendo attenzione alla direzione del connettore, inserire saldamente il cavo del segnale qui e quindi serrare le viti da entrambi i lati.

Se si esegue il collegamento ad un D-sub a 15 pin in 2 file per un Apple Power Macintosh, collegare un adattatore di conversione Macintosh (da acquistare in commercio) al cavo del segnale analogico.

Adattatore di conversione Macintosh

Nota:

• Se si esegue il collegamento alla serie Sun Ultra, potrebbe essere necessario un adattatore di conversione (da acquistare in commercio).

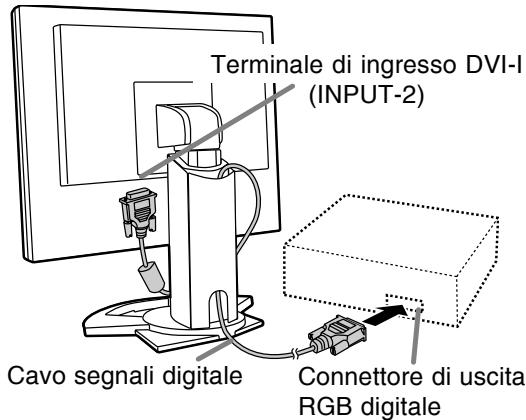

Collegamento digitale

Collegare il cavo accessorio del segnale digitale al terminale di uscita digitale RGB del computer. - Il monitor ha un ingresso per il collegamento a un computer con un connettore di uscita compatibile DVI (DVI-D a 24 pin o DVI-I a 29 pin), e capacità di uscita UXGA. (In funzione del tipo di computer da collegare, lo schermo potrebbe non funzionare correttamente.) - Usare il cavo accessorio del segnale digitale. Se si usano altri cavi di segnale digitale disponibili in commercio, un display corretto non può essere conseguito.

• Facendo attenzione alla direzione del connettore, inserire saldamente il cavo del segnale qui e quindi serrare le viti da entrambi i lati.

Collegamento del monitor ed accensione e spegnimento del monitor

Impostare il monitor come segue quando si stabilisce un collegamento digitale con un Power Mac usando un adattatore ADC-DVI fabbricato da Belkin. (Il funzionamento è stato controllato con il Power Mac G4 M7627J/A.)

• Eseguire le impostazioni con l'alimentatore del Power Mac disattivato.
• Con l'alimentazione disattivata, posizionare su accesso l'interruttore principale di rete del monitor.
• Premere i tasti ◀ e ▶ simultaneamente e, nel farlo, premere il tasto di alimentazione (accendere l'alimentazione).

MAC DIGITAL

INPUT-2

OFF ON

1. Impostare su [ON] usando i tasti
2. Non impostare su [ON] se non si sta usando un adattatore Belkin ADC-DVI, in quanto potrebbe determinare una visualizzazione non corretta.
3. Premere il tasto MENU.

A questo punto l'impostazione è completata.

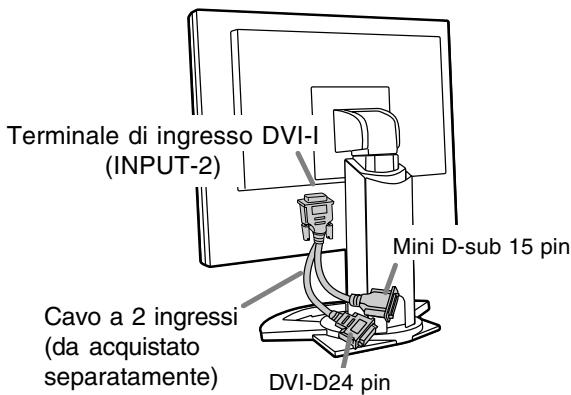

Per il collegamento usare un cavo a 2 ingressi, da acquistare separatamente

Il cavo a 2 ingressi venduto a parte (nome del modello: NL-C03J) consente il collegamento fra il terminale di ingresso DVI-I del monitor ed i due computer (un collegamento digitale ed uno analogico).

1. Collegare il cavo a 2 ingressi al terminale di ingresso DVI-I del monitor.
2. Collegare il cavo di segnale analogico accessorio o disponibile in commercio e il cavo di segnale digitale accessorio al cavo a 2 ingressi.

• Quando si usa il cavo di segnale analogico disponibile in commercio, entrambe le estremità dovrebbero essere degli spinotti mini D-sub 15 pin.
• Collegare ciascun cavo ai computer.

• Facendo attenzione alla direzione del connettore, inserire saldamente il cavo del segnale qui e quindi serrare le viti da entrambi i lati.

Note:

• Quando si utilizza il cavo a 2 ingressi, regolare il terminale di ingresso di connessione [INPUT-2] a [2LINES] nel menu MODE SELECT-2. (p.114, 117).
• Il monitor collegato al cavo a 2 ingressi tramite collegamento analogico potrebbe non venire riconosciuto e configurato in modo automatico, in base al sistema Plug & Play ("inserire ed utilizzare"). In tal caso provvedere manualmente alla memorizzazione delle informazioni di configurazione (p.123).

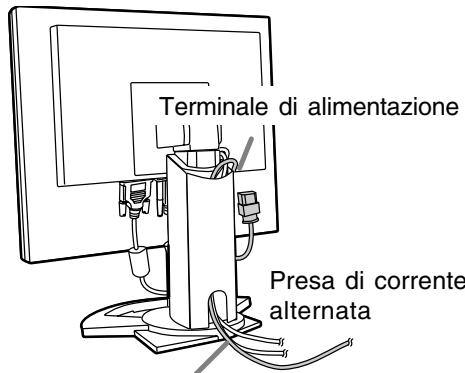

Collegamento del monitor ad una sorgente di alimentazione elettrica

Cavo di alimentazione rete

Collegamento del monitor ed accensione e spegnimento del monitor

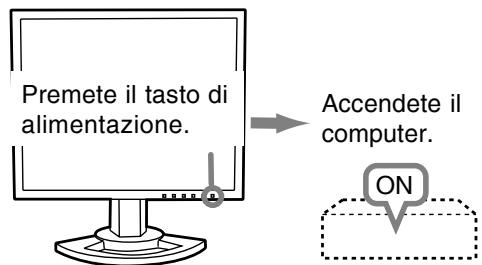

Accensione

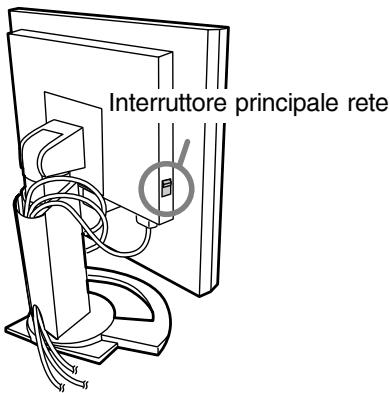

1. Posizione sull'accesso dell'interruttore principale di rete del monitor.

• Per accendere e spegnere l'interruttore dell'alimentazione principale, attendere sempre un tempo di almeno 5 secondi fra le due operazioni. Farlo rapidamente potrebbe essere causa di malfunzionamento.
• Premere il tasto di alimentazione del monitor. Il LED di alimentazione si illuminerà in arancione. 3. Accendete il computer.

Quando in ingresso arriva un segnale dal computer, il LED di alimentazione si illuminerà in verde e appare la schermata. (Dopo l'accensione, per la visualizzazione della schermata bisogna attendere un piccolissimo tempo.)

• Se non è stato selezionato il terminale d'ingresso a cui il computer è collegato, la schermata non sarà visualizzata. Se necessario, cambiare terminale d'ingresso. (colonna destra)

Note:

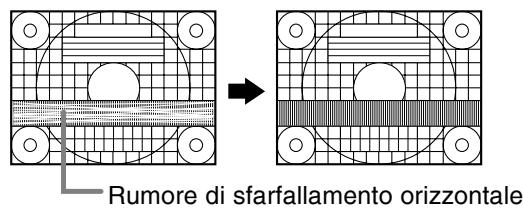

• Quando si utilizza un segnale analogico, è necessario eseguire una regolazione automatica dello schermo se si verifica una delle seguenti condizioni (p.110):
• Si utilizza il monitor per la prima volta.
• Sono state modificate le impostazioni del sistema durante l'uso.
• A seconda del computer o del sistema operativo, potrebbe essere necessario usare il computer per installare le informazioni di setup del monitor. (p.123)
• Quando collegate ad un notebook, se lo schermo del computer del notebook è impostato in modo da visualizzare contemporaneamente, lo schermo MS-DOS potrebbe non essere in grado di visualizzare correttamente. In quel caso modificate le impostazioni in modo che solo il monitor visualizzi.

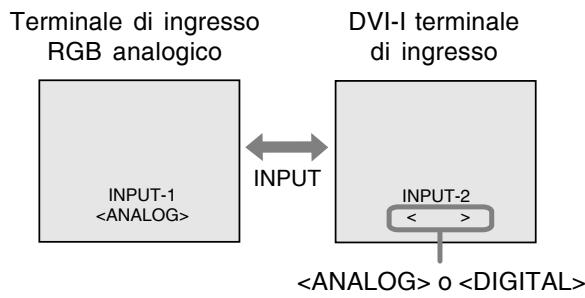

Commutare tra i terminali di ingresso

Utilizzate il pulsante INPUT per commutare tra i terminali di ingresso del segnale.

Se non si fa uso di un cavo a 2 ingressi

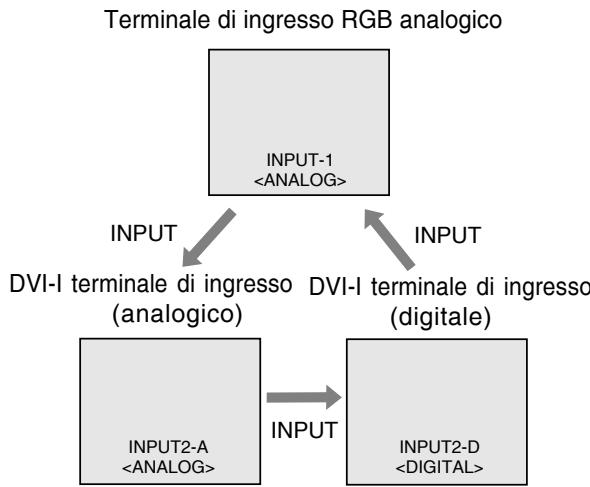

Se si fa uso di un cavo a 2 ingressi

Nota:

• In assenza di segnali di ingresso compare il messaggio [NO SIGNAL] ("nessun segnale").

Collegamento del monitor ed accensione e spegnimento del monitor

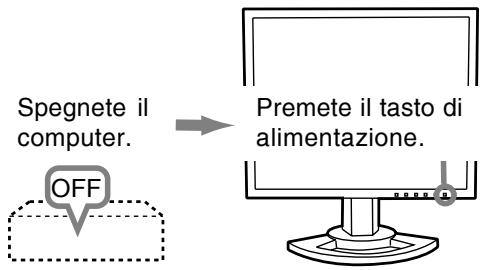

Spegnimento

1. Spegnete il computer.
2. Premete il tasto di alimentazione del monitor. Il LED di alimentazione si spegnerà.

Se si prevede di non usare il monitor per un periodo di tempo piuttosto lungo, spegnere l'interruttore principale rete del monitor, e rimuovere la spina dell'alimentazione principale alla presa della rete elettrica.

Regolazione della visualizzazione sullo schermo

Per il segnale analogico

1. Prima di tutto eseguite una regolazione automatica. (p.110)
2. Eseguite la regolazione manuale, se necessario. (p.111)

Per il segnale digitale

Di solito si può utilizzare il monitor senza regolarlo. Se necessario, eseguite la regolazione manuale. (p.115)

Nota:

• Tutte le regolazioni verranno conservate anche dopo che si è spenta l'alimentazione.

Ripristino dei valori di regolazione

Reset di tutti i valori di regolazione

Tutti i valori delle regolazioni si possono riportare ai loro valori originali di fabbrica in un'operazione.

1. Spegnete l'alimentazione del monitor.
2. Premete il tasto MENU ed il tasto / MODE simultaneamente, e, nel farlo, premete il tasto di alimentazione (cioè accendete l'alimentazione). Continuate a premere i tasti fino a quando [ALL RESET] appare sullo schermo. Quando il messaggio visualizzato scompare, la reinizializzazione è completata.

Note:

• Mentre [ALL RESET] è visualizzato, i tasti di controllo sono disattivati.
• Non è possibile resettare i valori, se il blocco delle regolazioni è in funzione. Rimuovete il blocco delle regolazioni, prima di tentare di far funzionare i tasti di controllo.

Reset del menu ADJUSTMENT

I valori predisposti per le voci (CLOCK, PHASE, H-POS, V-POS) del menu ADJUSTMENT (REGOLAZIONE) possono essere riportati ai valori iniziali di fabbrica.

1. Accendete l'alimentazione del monitor. 2. Premete il tasto MENU ed il tasto simultaneamente. Quando sullo schermo appare [RESET] il reset è completo.

Note:

• Mentre [RESET] è visualizzato, i tasti di controllo sono disattivati.
• Non è possibile resettare dei valori mentre il blocco delle regolazioni è in funzione. Rimuovete il blocco delle regolazioni prima di tentare di far funzionare i tasti di controllo.

Funzione di blocco delle regolazioni

Disattivando i tasti di controllo (cioè settando il blocco) si impedirà ogni tentativo di cambiare i valori regolati.

1. Spegnete l'alimentazione del monitor.
2. Mentre premete il tasto MENU, premete il tasto di alimentazione (cioè accendete l'alimentazione). Continuate a premere i tasti fino a quando [ADJUSTMENT LOCKED] appare sullo schermo. Il blocco è impostato quando il messaggio è visualizzato.

Nota

• Quando il blocco è attivato, tutti i tasti, ad eccezione del tasto di alimentazione, sono disabilitati.

Disattivazione del blocco della regolazione

1. Spegnete l'alimentazione del monitor.
2. Mentre premete il tasto MENU, premete il tasto di alimentazione (cioè accendete l'alimentazione). Continuate a premere i tasti fino a quando [ADJUSTMENT UNLOCKED] appare sullo schermo. Quando appare il messaggio, il blocco è disattivato.

Regolazione della retroilluminazione

1. Senza che il menu OSD sia visualizzato, premete il tasto oppure il tasto.

BRIGHT

31

1. Eseguite la regolazione, premendo il tasto (più scuro) oppure il tasto (più chiaro).

Nota:

• L'On Screen Display per la regolazione scompare alcuni secondi dopo l'ultima operazione.

Regolazione della visualizzazione sullo schermo

Impostazione della modalità del display

La tonalità del colore o la luminosità si può impostare come segue.

STD

Visualizza un'immagine con la tonalità di colore risultante dallo schema originale del pannello a cristalli liquidi.

OFFICE

La luminosità dell'esposizione è abbassata.

(Questo modo permette di risparmiare l'alimentazione.)

sRGB

sRGB è lo standard internazionale della rappresentazione dei colori specificato dall'IEC (International Electrotechnical Commission - Commissione Elettrotecnica Internazionale). La conversione del colore si effettua tenendo conto delle caratteristiche dei cristalli liquidi e rappresenta la tonalità di colore vicina a quella dell'immagine originale.

VIVID

Visualizza un'immagine con colori primari dinamici e vividi.

• Se la modalità del colore [DISPLAY MODE] si trova su [sRGB] o [VIVID], la [WHITE BALANCE] si trova disposta su [STD].

Predisposizione

Se il menu OSD non viene visualizzato, agire sul tasto MENU / MODE.

Ad ogni successiva pressione del tasto MENU compare la voce successiva del menu (nell'ordine: STD → OFFICE → sRGB → VIVID → STD).

L'On Screen Display per la regolazione scompare alcuni secondi dopo l'ultima operazione.

Verifica delle informazioni relative al prodotto

Sullo schermo si possono verificare il nome del modello (voce MODEL), il numero di serie (voce S/N) e la durata di uso (voce USAGE TIME).

1. Spegnere l'apparecchio.
2. Tenendo premuto il tasto MENU / MODE, agire sul tasto di attivazione ubicato sul telecomando (oppure accendere l'apparecchio).
3. Al termine della verifica: premere il tasto MENU.

Nota:

• Notare che l'indicazione della durata di uso al momento dell'acquisto può risultare diversa da 0 (zero), a seguito dei controlli effettuati in fabbrica e di altre simili attività che possono aver avuto luogo durante la fabbricazione.

Regolazione della visualizzazione sullo schermo (con collegamento analogico)

Regolazione automatica dello schermo

Le opzioni nel menu ADJUSTMENT si possono regolare automaticamente (CLOCK, PHASE (FASE), H-POS, V-POS).

Nota:

• Quando impostate il monitor per la prima volta oppure dopo aver cambiato un aspetto del sistema corrente, prima dell'uso, eseguite una regolazione automatica dello schermo.

On Screen Display per la regolazione automatica

Prima di tutto visualizzate un'immagine che renda migliore l'intero schermo.

Se state utilizzando Windows, potete usare il monoscopio sul CD-ROM accluso.

Apertura del monoscopio (per Windows)

I messaggi di Windows, citati nelle istruzioni per l'uso che seguono, si basano sulla versione inglese di Windows.

Questa spiegazione è per Windows 95/98/Me/2000/XP, e parte dall'ipotesi che l'unità per CD-ROM sia "D".

1. Inserite il CD-ROM degli accessori nel lettore CD-ROM del computer.
2. Aprite [My Computer] e selezionate CD-ROM. Se state usando Windows 3.1, aprite [File Manager] e selezionate drive "D". 3. Fate un doppio clic su [Adj_uty.exe], per eseguire il Programma di regolazione. Il monoscopio apparirà.

Schermata di regolazione. Dopo aver completato le regolazioni, premete il tasto [Esc] del computer, per uscire dal Programma di regolazione.

Nota:

• Se il modo di visualizzazione del vostro computer è impostato su 65K colori, potrete vedere i valori differenti del colore in alcuni tratti del colore oppure la Scala dei grigi potrà apparire colorata. (Ciò è dovuto alle specifiche del segnale di ingresso e non ad un difetto del funzionamento.)

Regolazione automatica dello schermo

1. Premete il tasto MENU.

Il menu ADJUSTMENT verrà visualizzato.

1. Premete il tasto

Lo schermo diventerà scuro e verrà visualizzato [ADJUSTING]. Pochi secondi dopo il menu ADJUSTMENT ritornerà. (La regolazione automatica è ora completa.)

1. Premete il tasto MENU 5 volte per far scomparire il menu OSD (On Screen Display).

Note:

• Nella maggioranza dei casi la regolazione automatica è sufficiente.
• Potrebbe non essere possibile ottenere la giusta regolazione mediante la prima regolazione automatica. In quel caso, provare a ripetere la regolazione automatica 2 o 3 volte.
• Se necessario, per una qualsiasi delle cause seguenti, si possono eseguire delle regolazioni manuali dopo aver eseguito la regolazione automatica (p.111).
• Quando occorre un'ulteriore regolazione fine.
• Quando [OUT OF ADJUST] viene visualizzato. (Quando lo schermo visualizza un'immagine completamente scura, la regolazione automatica dello schermo può essere disattivata. Quando eseguite una regolazione automatica, assicuratevi di usare la schermata di regolazione oppure tentate di visualizzare un'immagine che rende lo schermo molto luminoso.)
• Quando i segnali video di input del computer sono Composite Sync oppure Sync on Green. (Le regolazioni automatiche potrebbero non essere possibili.)
• La regolazione automatica potrebbe non essere ottenuta correttamente a seconda di ciò che è visualizzato sullo schermo - immagini in movimento o la richiesta MS-DOS, ecc.

Regolazione della visualizzazione sullo schermo (con collegamento analogico)

Regolazione manuale dello schermo

Le regolazioni si possono fare mediante il menu OSD (On Screen Display) fornito.

On Screen Display per la regolazione

Se usate Windows, aprite il monoscopio sul CD-ROM accluso. (p.110)

Se il vostro sistema non è Windows, non potete usare il monoscopio. Visualizzate un'immagine che rende l'intero schermo bianco e regolatelo con un controllo visivo della sua tonalità effettiva.

Questo capitolo fornisce la procedura di regolazione dello schermo mediante il monoscopio (per Windows).

Come eseguire la regolazione

1. Premete il tasto MENU.

Il menu ADJUSTMENT verrà visualizzato.

Ogni volta che si preme il tasto MENU, viene selezionato il menu successivo. (ADJUSTMENT → GAIN CONTROL → COLOR CONTROL → MODE SELECT-1 → MODE SELECT-2 → Il menu OSD scompare)

Nota:

• Il menu OSD scompare automaticamente circa 30 secondi dopo l'ultimo lavoro.

Menu ADJUSTMENT

MANUAL: le singole opzioni del menu vengono regolate manualmente.

AUTO: ogni opzione di menu viene regolata automaticamente.

Note:

• Premete il tasto ▷ per selezionare [AUTO].
• Per selezionare un'opzione di menu: Tasto ∇ /MODE
• Per passare al menu successivo: tasto MENU

CLOCK

La figura seguente dimostra come eseguire la regolazione in modo che non venga emesso del rumore di sfarfallamento verticale. (tasti )

PHASE (FASE)

La figura seguente dimostra come eseguire la regolazione in modo che non venga emesso del rumore di sfarfallamento orizzontale. (tasti )

Nota:

• La regolazione della [FASE] (PHASE) si dovrebbe eseguire solo dopo che si è impostato correttamente il [CLOCK].

H-POS (posizionamento orizzontale) e V-POS (posizionamento verticale)

Per centrare la schermata di regolazione all'interno dei bordi dello schermo, regolate i valori sinistra-destra (H-POS) (posizione orizzontale) ed i valori su-giù (V-POS) (posizione verticale). (tasti )

Regolazione della visualizzazione sullo schermo (con collegamento analogico)

Menu GAIN CONTROL

MANUAL: le singole opzioni del menu vengono regolate manualmente.

AUTO: ogni opzione del menu viene regolata automaticamente, utilizzando la funzione Auto Gain Control*.

Note:

• Premete il tasto per selezionare [AUTO].
• Per selezionare un'opzione di menu: Tasto \nabla / MODE
• Per passare al menu successivo: Tasto MENU

* Auto Gain Control function (funzione controllo automatico del guadagno)

• Il Controllo automatico del guadagno regola il contrasto ed il livello del nero sulla base del colore più luminoso e più scuro dell'immagine visualizzata. Se non utilizzate la schermata di regolazione, è necessario avere un'area di nero ed un'area di bianco di almeno 5 mm x 5 mm sullo schermo. In caso contrario, le regolazioni potrebbero non essere possibili.
• Se il segnale proveniente dal computer è un segnale sinc composito oppure sinc su verde, risulta impossibile eseguire la regolazione automatica. Per favore eseguite, invece, la regolazione manuale.
• Se risulta visualizzato il messaggio [OUT OF ADJUST] procedere alla regolazione manuale.

La luminosità totale dello schermo si può regolare, osservando il tracciato del colore. (tasti \triangleleft

Tracciato del colore

CONTRAST (CONTRASTO)

Mentre state osservando il tracciato del colore, si possono eseguire le regolazioni in modo che tutte le gradazioni appaiano. (tasti \triangleleft

Menu COLOR CONTROL

Note:

• Per selezionare un'opzione di menu: Tasto \nabla / MODE
• Per passare al menu successivo: Tasto MENU

WHITE BALANCE

Dopo aver selezionato [WHITE BALANCE], premere il tasto e visualizzare il menu di regolazione.

Note:

• Nelle impostazioni diverse da [STD] non tutte le gradazioni possono essere visualizzate. Per visualizzare tutte le gradazioni, impostate su [STD].
• Se la modalità del colore [DISPLAY MODE] si trova su [sRGB] o [VIVID], non è possibile selezionare alcuna predisposizione all'infuori di [STD].
• Usate i tasti per selezionare [COOL], [·], [STD], [·], [WARM] oppure [USER].
• Selezionando [USER] si visualizzano i valori delle impostazioni per [R-CONTRAST], [G-CONTRAST] e [B-CONTRAST], allo scopo di eseguire delle regolazioni fini.
• Usate il tasto / MODE per selezionare [R-CONTRAST], [G-CONTRAST] e [B-CONTRAST].
• Quando la regolazione è stata completata: Tasto MENU

Regolazione della visualizzazione sullo schermo (con collegamento analogico)

COOL ....tonalità del colore più tendente al blu rispetto allo standard

• tonalità del colore leggermente più tendente al blu rispetto allo standard

STD ...... Impostazione standard della tonalità di colore

Tonalità del colore leggermente più tendente al rosso rispetto allo standard

WARM .... tonalità di colore più tendente al rosso rispetto allo standard

USER

R-CONTRAST: tasto per blu - verde

tasto per rosso

G-CONTRAST: tasto per porpora

tasto per verde

B-CONTRAST: tasto per giallo

tasto per blu

GAMMA

Regolare in modo da migliorare la visione delle immagini scure e di quelle chiare. Se lo schermo è scuro e la visione non è buona, aumentare il valore numerico. Se lo schermo è bianco e la visione non è buona, diminuire il valore numerico. (tasti

• Se [DISPLAY MODE] viene impostato su [sRGB] o [VIVID], GAMMA non può essere impostato.

Menu MODE SELECT-1

Note:

• A seconda della risoluzione del segnale di input, anche se si possono selezionare delle opzioni di menu, il display potrebbe non cambiare.
• Per selezionare un'opzione di menu: Tasto /MODE
• Per passare al menu successivo: Tasto MENU

OSD H-POSITION (posizione orizzontale dell'OSD)

La posizione del menu dell'OSD può essere spostata verso sinistra e verso destra. (tasti ◀ ▶)

OSD V-POSITION (posizione verticale dell'OSD)

La posizione del menu dell'OSD può essere spostata in su ed in giù. (tasti ▲ ▼)

EXPAND (espansione dello schermo)

Per modalità di display minori di 1600 x 1200 pixel, il display può essere espanso, se lo si desidera. (tasti ◀ ▶)

OFF: Expansion (espansione) off

ON1: Utilizzato il rapporto di formato fisso, l'intero schermo è ingrandito.

ON2: l'intero schermo è ingrandito.

Nota:

• Se non si può ottenere una risoluzione di 1600 x 1200 pixel anche dopo aver tentato l'espansione, il perimetro dello schermo verrà visualizzato in nero. (Questo è un difetto del funzionamento.)

SCALING (livello della Scala)

Se [EXPAND] è impostato su [ON1] oppure [ON2], la definizione dell'immagine si può regolare.

(tasti ◀ ▶)

400 LINES (grado di risoluzione)

Potete specificare la risoluzione orizzontale di uno schermo a 400 righe, quando usate del testo US text, ecc. (tasti ◀ ▶)

640: modulo 640 × 400 pixel

720: modulo 720 × 400 pixel (testo US ecc.)

Nota:

• Dato che l'input della risoluzione in casi diversi dalle 400 righe è eseguito automaticamente, non vi è l'esigenza di impostarlo.

Regolazione della visualizzazione sullo schermo (con collegamento analogico)

LANGUAGE (LINGUA)

Potete cambiare la lingua usata nel menu OSD.

1. Premete il tasto MENU. Il menu di selezione della lingua verrà visualizzato sullo schermo.
2. Usate il tasto / MODE per scegliere una lingua. 3. Premete il tasto MENU.

Il menu di selezione della lingua scomparirà.

Menu MODE SELECT-2

Note:

• Per selezionare un'opzione di menu: Tasto /MODE
• Quando la regolazione è stata completata: Tasto MENU

INFORMATION (INFORMAZIONE)

Sullo schermo si possono verificare il nome del modello (voce MODEL), il numero di serie (voce S/N) e la durata di uso (voce USAGE TIME).

Una volta selezionata la voce [INFORMATION], agire sul tasto. (Al termine della verifica: premere il tasto MENU)

OFF TIMER

(TIMER PER SPEGNIMENTO AUTOMATICO)

Allo scadere del periodo di tempo prestabilito, l'apparecchio si spegne automaticamente. Dopo aver selezionato la voce [OFF TIMER], premere il tasto ▸ e selezionare la posizione [ON] o [OFF] agendo opportunamente sui tasti ◂ o ▸. Se è stata selezionata la posizione [ON], agire poi sul tasto ▽ / MODE e predisporre il periodo di tempo al termine del quale si vuole che l'apparecchio si spenga automaticamente, agendo opportunamente sui tasti ◂ o ▸. La predisposizione può essere effettuata in unità di ore, da 1 a 23 ore (al termine della predisposizione: premere il tasto MENU).

• Se è stata selezionata la posizione [ON], nel corso degli ultimi 5 minuti prima dello spegnimento, e per una durata di circa 5 secondi allo scadere di ogni istante, sullo schermo in alto a destra viene visualizzato il tempo rimanente sino allo spegnimento.
• Per disattivare momentaneamente la funzione di spegnimento automatico, agire sul tasto di accensione e spegnimento nell'intervallo di tempo fra la visualizzazione del tempo rimanente e lo spegnimento automatico. Per procedere poi allo spegnimento dell'apparecchio premere di nuovo il tasto di spegnimento (quando, successivamente, si riaccenderà l'apparecchio, quello verrà nuovamente a spegnersi automaticamente al termine del periodo di tempo precedentemente prestabilito).
• Se si attiva il monitor con il timer di spegnimento a tempo [OFF TIMER] sulla posizione [ON], sullo schermo compare per alcuni secondi il tempo prestabilito per lo spegnimento (in assenza di segnali di ingresso compare il messaggio [NO SIGNAL] "nessun segnale").

INPUT-2

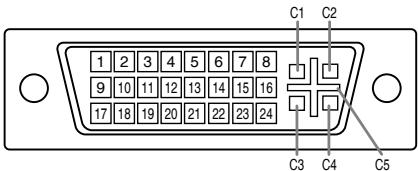

Se al terminale di ingresso DVI-I (INPUT-2) sono stati collegati dei cavi per segnali digitali o analogici, selezionare la posizione [1LINE]. In caso di collegamento di un cavo a 2 ingressi selezionare la posizione [2LINES] (agendo opportunamente sui tasti ◂ o ▸).

• Se i collegamenti e le predisposizioni non sono state effettuate correttamente, la visualizzazione sullo schermo non avviene in modo corretto.

Regolazione della visualizzazione sullo schermo (con collegamento digitale)

Le regolazioni si possono fare mediante il menu OSD (On Screen Display) fornito.

On Screen Display per la regolazione

Se usate Windows, aprite il monoscopio sul CD-ROM accluso. (p.110)

Se il vostro sistema non è Windows, non potete usare il monoscopio. Visualizzate quindi un'immagine che rende l'intero schermo bianco e regolatelo con un controllo visivo della sua tonalità effettiva.

Come eseguire la regolazione

1. Premete per 3 volte il tasto MENU. Il menu COLOR CONTROL verrà visualizzato.

Ogni volta che si preme il tasto MENU, viene selezionato il menu successivo. (COLOR CONTROL → MODE SELECT-1 → MODE SELECT-2 → Il menu OSD scompare)

Note:

• Come quando si effettua un collegamento analogico, vengono visualizzati il menu ADJUSTMENT e il menu GAIN CONTROL. Non è tuttavia necessario regolare queste voci.
• Il menu OSD scompare automaticamente circa 30 secondi dopo l'ultimo dato.

Menu COLOR CONTROL

Note:

• Per selezionare un'opzione di menu: Tasto ∇/MODE
• Per passare al menu successivo: Tasto MENU

WHITE BALANCE

Dopo aver selezionato [WHITE BALANCE], premere il tasto per visualizzare il menu di regolazione.

Note:

• Nelle impostazioni diverse da [STD] non tutte le gradazioni possono essere visualizzate. Per visualizzare tutte le gradazioni, impostate su [STD].
• Se la modalità del colore [DISPLAY MODE] si trova su [sRGB] o [VIVID], non è possibile selezionare alcuna altra predisposizione all'infuori di [STD].
• Usate i tasti per selezionare [COOL], [·], [STD], [·], [WARM] oppure [USER].
• Selezionando [USER] si visualizzano i valori delle impostazioni per [R-CONTRAST], [G-CONTRAST] e [B-CONTRAST], allo scopo di eseguire delle regolazioni fini.
• Usate il tasto / MODE per selezionare [R-CONTRAST], [G-CONTRAST] e [B-CONTRAST].
• Quando la regolazione è stata completata: Tasto MENU

Regolazione della visualizzazione sullo schermo (con collegamento digitale)

COOL ....tonalità del colore più tendente al blu rispetto allo standard

• tonalità del colore leggermente più tendente al blu rispetto allo standard

STD ...... Impostazione standard della tonalità di colore

Tonalità del colore leggermente più tendente al grosso rispetto allo standard

WARM: tonalità di colore più tendente al rosso rispetto allo standard.

USER

R-CONTRAST: tasto per blu - verde

tasto per rosso

G-CONTRAST: tasto per porpora

tasto per verde

B-CONTRAST: tasto per giallo

tasto per blu

GAMMA

Regolare in modo da migliorare la visione delle immagini scure e di quelle chiare. Se lo schermo è scuro e la visione non è buona, aumentare il valore numerico. Se lo schermo è bianco e la visione non è buona, diminuire il valore numerico. (tasti ◀ ▶)

• Se [DISPLAY MODE] è impostato su [sRGB] o [VIVID], GAMMA non può essere impostato.

Menu MODE SELECT-1

Note:

• Per selezionare un'opzione di menu: Tasto ▲/▼ / MODE
• Per passare al menu successivo: Tasto MENU

OSD H-POSITION (posizione orizzontale dell'OSD)

La posizione del menu dell'OSD può essere spostata verso sinistra e verso destra. (tasti ◀ ▶)

OSD V-POSITION (posizione verticale dell'OSD)

La posizione del menu dell'OSD può essere spostata in su ed in giù. (tasti ▲ ▼)

EXPAND (espansione dello schermo)

Per modalità di display minori di 1600 x 1200 pixel, il display può essere espanso, se lo si desidera. (tasti ◀ ▶)

OFF: Expansion (espansione) off

ON1: Utilizzato il rapporto di formato fisso, l'intero schermo è ingrandito.

ON2: l'intero schermo è ingrandito.

Nota:

• Se non si può ottenere una risoluzione di 1600 x 1200 pixel anche dopo aver tentato l'espansione, il perimetro dello schermo verrà visualizzato in nero. (Questo è un difetto del funzionamento.)

SCALING (livello della Scala)

Se [EXPAND] è impostato su [ON1] oppure [ON2], la definizione dell'immagine si può regolare.

(tasti ▲ ▼)

400 LINES (grado di risoluzione)

Non si richiede alcuna impostazione.

LANGUAGE (LINGUA)

Potete cambiare la lingua usata nel menu OSD.

1. Premete il tasto

Il menu di selezione della lingua verrà visualizzato sullo schermo.

1. Usate il tasto / MODE per scegliere una lingua. 3. Premete il tasto MENU.

Il menu di selezione della lingua scomparirà.

Regolazione della visualizzazione sullo schermo (con collegamento digitale)

Menu MODE SELECT-2

Note:

• Per selezionare un'opzione di menu: Tasto /MODE
• Quando la regolazione è stata completata: Tasto MENU

INFORMATION (INFORMAZIONE)

Sullo schermo si possono verificare il nome del modello (voce MODEL), il numero di serie (voce S/N), e la durata di uso (voce USAGE TIME).

Una volta selezionata la voce [INFORMATION], agire sul tasto (al termine della verifica: premere il tasto MENU)

OFF TIMER

(TIMER PER SPEGNIMENTO AUTOMATICO)

Allo scadere del periodo di tempo predisposto, l'apparecchio si spegne automaticamente. Dopo aver selezionato la voce [OFF TIMER], premere il tasto e selezionare la posizione [ON] o [OFF] agendo opportunamente sui tasti ◁ o ▷. Se è stata selezionata la posizione [ON], agire poi sul tasto / MODE e predisporre il periodo di tempo al termine del quale si vuole che l'apparecchio si spenga automaticamente, agendo opportunamente sui tasti ◁ o ▷. La predisposizione può essere effettuata in unità di ore, da 1 a 23 ore (al termine della predisposizione: premere il tasto MENU).

• Se è stata selezionata la posizione [ON], nel corso degli ultimi 5 minuti prima dello spegnimento, e per una durata di circa 5 secondi allo scadere di ogni minuto, sullo schermo in alto a destra viene visualizzato il tempo rimanente sino allo spegnimento.
• Per disattivare momentaneamente la funzione di spegnimento automatico, agire sul tasto di accensione e spegnimento nell'intervallo di tempo fra la visualizzazione del tempo rimanente e lo spegnimento automatico. Per procedere poi allo spegnimento dell'apparecchio premere di nuovo il tasto di spegnimento (quando, successivamente, si riaccenderà l'apparecchio, quello verrà nuovamente a spegnersi automaticamente al termine del periodo di tempo precedentemente predisposto).
• Se si attiva il monitor con il timer di spegnimento a tempo [OFF TIMER] sulla posizione [ON], sullo schermo compare per alcuni secondi il tempo predisposto per lo spegnimento (in assenza di segnali di ingresso compare il messaggio [NO SIGNAL] "nessun segnale").

INPUT-2

Se al terminale di ingresso DVI-I (INPUT-2) sono stati collegati dei cavi per segnali digitali o analogici, selezionare la posizione [1LINE]. In caso di collegamento di un cavo a 2 ingressi selezionare la posizione [2LINES] (agendo opportunamente sui tasti ◁ o ▷). - Se i collegamenti e le predisposizioni non sono state effettuate correttamente, la visualizzazione sullo schermo non avviene in modo corretto.

Cura del monitor

Quando pulite il monitor, scollegate sempre la spina alla presa di corrente alternata.

Sezione carrozzeria e pannello di controllo

Usate un panno morbido ed asciutto per rimuovere lo sporco dalla carrozzeria e dal pannello di controllo.

Se sono molto sporchi, applicate del detersivo neutro su un panno morbido inumidito, strizzatelo bene e rimuovete lo sporco detergendo.

Sezione pannello LCD

Usate un panno morbido ed asciutto per rimuovere lo sporco e la polvere dalla superficie del pannello LCD. (È adatto un panno morbido come la garza oppure quello che si usa per pulire le lenti.)

ATTENZIONE!

• Non usate mai solventi, benzina, alcol, detersivo per vetri, ecc., in quanto ciò può dare luogo a cambiamenti di colore o di forma.
• Non graffiate mai il monitor con qualcosa di duro e non esercitate mai una forte pressione, in quanto ciò può lasciare segni o dare luogo a difetti di funzionamento.

Immagazzinamento

Se il monitor non verrà usato per lungo tempo, assicuratevi di aver scollegato la spina di rete dalla presa di corrente alternata.

ATTENZIONE!

• Non lasciate il monitor a contatto con gomma o plastica per periodi di tempo prolungati, in quanto ciò può dare luogo a cambiamenti del colore o della forma.

Ricerca ed eliminazione di inconvenienti

Se pensate che il monitor possa avere dei difetti di funzionamento, controllate i punti seguenti prima di portarlo a riparare.

Se, dopo questo, continua a non funzionare, mettetevi in contatto con il negozio dove avete acquistato il monitor oppure con il più vicino centro autorizzato del Servizio Tecnico Assistenza Clienti della Sharp.

I tubi fluorescenti del monitor hanno una durata di vita utile limitata.

• Se lo schermo diventa più scuro, sfarfalla costantemente oppure non si accende, potrebbe essere necessario sostituire l'unità tubo fluorescente. Per favore informatevi presso il negozio dal quale avete acquistato il monitor oppure dal Centro del Servizio Tecnico Assistenza Clienti della Sharp più vicino a voi. (Non tentate mai di eseguire la sostituzione da voi.)
• Nel periodo iniziale del loro uso, a causa delle caratteristiche dei tubi fluorescenti, lo schermo potrebbe presentare uno sfarfallamento. (Questo non è un difetto del funzionamento.) Se ciò dovesse verificarsi, controllate, spegnendo prima di tutto l'alimentazione e quando riaccendete.

Nel monitor non appare nessuna immagine (il LED dell'alimentazione non è acceso).

• Il cavo di alimentazione rete è collegato correttamente? (p.105)

Nel monitor non appare nessuna immagine (il LED dell'alimentazione è acceso).

• Il computer è collegato correttamente? (p.104)
• Il computer è acceso?
• Il terminale di ingresso del segnale è commutato su quello corretto? (p.106)
• [INPUT-2] è impostato correttamente nel Menu MODE SELECT-2? (p.114, 117)
• La sincronizzazione del segnale del computer corrisponde alle specifiche del monitor? (p.121)
• Il computer si trova nel modo risparmio energetico?

L'immagine appare distorta.

• La sincronizzazione del segnale del computer corrisponde alle specifiche del monitor? (p.121)
• Se state usando il segnale analogico, eseguite la regolazione automatica dello schermo. (p.110)
• Se è possibile modificare il rapporto di frequenza del computer che si sta utilizzando, passare ad una frequenza inferiore. (p.121)

I tasti di controllo non funzionano.

• Il blocco delle regolazioni è attivo? (p.108)

Informazioni per i clienti sullo smaltimento di questo prodotto SHARP in condizioni di protezione ambientale

Se questo prodotto non può più essere utilizzato, dovrebbe essere consegnato e smaltito in modo legalmente corretto e in condizioni ambientali sane.

NON BUTTARE VIA QUESTO PRODOTTO CON I RIFIUTI DOMESTICI O MESCOLATO CON ALTRI RIFIUTI! POTRESTE METTERE L'AMBIENTE IN PERICOLO!

La Sharp Corporation si dedica alla protezione dell'ambiente e alla conservazione dell'energia. Il nostro obiettivo è minimizzare l'impatto ambientale dei nostri prodotti realizzando e migliorando continuamente le tecnologie dei prodotti, i design e le informazioni per i clienti diretti alla protezione ambientale.

(1) Per i nostri clienti in Belgio, Paesi Bassi, Svezia e Svizzera.

La SHARP partecipa ai sistemi di riciclaggio nazionali rispettivi per apparecchi elettronici, che sono stati fondati in base alle leggi di protezione ambientale in questi paesi. Si prega di vedere qui i dettagli sui paesi rispettivi.

Paese	Informazioni per il riciclaggio per quello paese
Svezia	Si prega di usare ilsystema di riciclaggio elettronico svedese denominato "ELRETUR",e consultare il site web facendo cliqu su http://www.el-kretsen.se
Olanda	Si prega di usare il systemà di riciclaggio elettronico olandese denominato "ICT-Milieu",e consultare il site web facendo cliqu su http://www.nederlanddict.nl/index.php
Belgio	Si prega di usare il systemà di riciclaggio elettronico belga denominato "Recupel",e consultare il site web facendo cliqu su http://www-recupel.be
Svizzera	Si prega di usare il systemà di riciclaggio elettronico svizzero denominato "SWICO",e consultare il site web facendo cliqu su http://www.swico.ch

(2) Per i nostri clienti nel Regno Unito, in Germania, in Francia e in Italia

Si prega di contattare le autorità locali per le strutture di raccolta e riciclaggio, o un'azienda di servizio di riciclaggio autorizzata a effettuare il riciclaggio degli apparecchi elettronici.

La SHARP suggerisce i servizi di riciclaggio della MIREC, e le informazioni generali della MIREC possono essere ottenute facendo clic su http://www.mirec.com/.

I servizi MIREC devono essere pagati dall'ultimo proprietario dell'apparecchio elettronico in questione.

(3) Per i nostri clienti negli Stati Uniti

Questo prodotto utilizza saldatura stagno e piombo e una lampada fluorescente che contiene una piccola quantità di mercurio. Lo smaltimento di questi materiali è regolato con dovute considerazioni ambientali. Per la raccolta e le informazioni sul riciclaggio, si prega di contattare le autorità locali o la Electronics Industries Alliance: http://www.eiae.org

(4) Per i nostri clienti in Giappone

Chiamare il numero verde 0120-845-530 per informazioni sul riciclaggio.

Specifiche

Specifiche del prodotto

Nome del modello

LL-T2015-H (Avorio)/LL-T2015-B (Nero)

Display LCD

51 cm misurati diagonalmente Modulo TFT LCD

Risoluzione (max.)

UXGA 1600 x 1200 pixel

Colori visualizzabili (max.)

Circa 16,77 milioni di colori (8 bit)

Luminosità (max.)

250 cd/m²

Dimensione dei pixel

0,255(H) x 0,255(V) mm

Rapporto del contrasto

400:1

Angolo di visibilità

Sinistra - destra 176° ; alto - basso 176°

(rapporto del contrasto ≥ 10

Dimensioni di visualizzazione dello schermo

Orizzontale 408 mm x Verticale 306 mm

Segnale video

Analogico: RGB analogico (0,7 Vp-p) [75 Ω]

Digitale: DVI standard basato su 1,0

Segnale di sincronismo

Sincronismo separato (livello TTL: +/-),

sincronismo su verde, sincronismo composito

(livello TTL: +/-)

Compensazione dell'espansione

Filtraggio digitale

Espansione dello schermo VGA, SVGA, XGA,

SXGA o altri, per mezzo di un processo di

compensazione. (assenza di compensazione in

caso di utilizzo di un rapporto di visualizzazione

fisso, o espansione sino a tutto schermo.)

Plug & Play

VESA Compatible DDC2B

Gestione dell'energia

VESA: basata su DPMS

DVI: basata su DMPM

Terminale del segnale di ingresso

Digitale/Analogico: 29 pin DVI-I

Regolazione dell'altezza

Campo di regolazione: circa 60 mm

Inclinazione dello schermo

Verso l'alto circa 0 - 30°; verso il basso circa 0 - 5°

Rotazione dello schermo

Circa 90° da sinistra a destra

Alimentazione

c.a. 100 - 240 V, 50/60 Hz

Temperatura dell'ambiente operativo

5-35°C

Potenza assorbita

53 W Massima, 4 W in modo risparmio energetico

Dimensioni (L x P x A) (Unità: mm)

Circa 450 x 228 x 438 - 498

Peso

Circa 9,8 kg

Area del display soltanto, circa 6,2 kg

Dimensioni (Unità: mm)

• Cavo segnale analogico: circa 2,0 m
• Cavo segnali digitale: circa 2,0 m
• Cavo segnale analogico, NL-C02E (da acquistare separatamente): circa 2,0 m
• Cavo a 2 ingressi, NL-C03J (da acquistare separatamente): circa 0,25 m

Nota:

• Per facilitare una politica di miglioramenti continui, la SHARP si riserva il diritto di cambiare il disegno e le caratteristiche per perfezionamenti senza preavviso. Le caratteristiche di prestazioni numericamente indicate sono valori nominali delle unità di produzione. Possono tuttavia verificarsi variazioni di valori rispetto ai suddetti nelle unità individuali.

Sincronizzazioni rilevanti del segnale (analogico)

Modalità di visualizzazione		Sincronismo orizzontale	Sincronismo verticale	Frequenza punti
VESA	640x480	31,5kHz	60Hz	25,175MHz
		37,9kHz	72Hz	31,5MHz
		37,5kHz	75Hz	31,5MHz
		43,3kHz	85Hz	36,0MHz
	640x400	37,9kHz	85Hz	31,5MHz
	720x400	37,9kHz	85Hz	35,5MHz
	800x600	35,1kHz	56Hz	36,0MHz
		37,9kHz	60Hz	40,0MHz
		48,1kHz	72Hz	50,0MHz
		46,9kHz	75Hz	49,5MHz
		53,7kHz	85Hz	56,25MHz
	1024x768	48,4kHz	60Hz	65,0MHz
		56,5kHz	70Hz	75,0MHz
		60,0kHz	75Hz	78,75MHz
		68,7kHz	85Hz	94,5MHz
	1152x864	67,5kHz	75Hz	108,0MHz
	1280x960	60,0kHz	60Hz	108,0MHz
	1280x1024	64,0kHz	60Hz	108,0MHz
		80,0kHz	75Hz	135,0MHz
		91,1kHz	85Hz	157,5MHz
	1600x1200	75,0kHz	60Hz	162,0MHz
Testo US	720x400	31,5kHz	70Hz	28,3MHz
Serie Power Macintosh	640x480	35,0kHz	66,7Hz	30,2MHz
	832x624	49,7kHz	74,6Hz	57,3MHz
	1024x768	60,2kHz	75Hz	80,0MHz
	1152x870	68,7kHz	75Hz	100,0MHz
	1280x1024	64,0kHz	60Hz	108,0MHz
		80,0kHz	75Hz	135,0MHz
	1600x1200	75,0kHz	60Hz	162,0MHz
Serie Sun Ultra	1024x768	48,3kHz	60Hz	64,13MHz
		53,6kHz	66Hz	70,4MHz
		56,6kHz	70Hz	74,25MHz
	1152x900	61,8kHz	66Hz	94,88MHz
		71,8kHz	76,2Hz	108,23MHz
	1280x1024	71,7kHz	67,2Hz	117,01MHz
		81,1kHz	76Hz	134,99MHz
	1600x1000	68,6kHz	66Hz	135,76MHz

• La risoluzione consigliata è 1600 x 1200.
• Tutti sono conformi solo al non interlacciamento.
• Le frequenze per le serie Power Macintosh e Sun Ultra sono valori di riferimento. Per collegare, potrebbe essere necessario un adattatore (da acquistare in commercio).
• Se il monitor riceve dei segnali di sincronismo che non sono compatibili, verrà visualizzato [OUT OF TIMING]. Seguite il manuale di istruzioni del vostro computer per impostare il sincronismo in modo da renderlo compatibile con quello del monitor.
• Se il monitor non riceve nessun segnale (segnale di sincronismo), verrà visualizzato [NO SIGNAL].

Sincronizzazioni rilevanti del segnale (digitale)

Modalità di visualizzazione		Sincronismo orizzontale	Sincronismo verticale	Frequenza puniti
VESA	640x480	31,5kHz	60Hz	25,175MHz
		37,9kHz	72Hz	31,5MHz
		37,5kHz	75Hz	31,5MHz
	800x600	37,9kHz	60Hz	40,0MHz
		48,1kHz	72Hz	50,0MHz
		46,9kHz	75Hz	49,5MHz
	1024x768	48,4kHz	60Hz	65,0MHz
		56,5kHz	70Hz	75,0MHz
		60,0kHz	75Hz	78,75MHz
	1152x864	67,5kHz	75Hz	108,0MHz
	1280x960	60,0kHz	60Hz	108,0MHz
	1280x1024	64,0kHz	60Hz	108,0MHz
	1600x1200	75,0kHz	60Hz	162,0MHz
Testo US	720x400	31,5kHz	70Hz	28,3MHz

• La risoluzione consigliata è 1600 x 1200.
• Tutti sono conformi solo al non interlacciamento.
• A quello terminale è possibile collegare un computer con un terminale di uscita conforme a DVI (DVI-D24 pin oppure DVI-I29 pin) e con capacità di uscita UXGA. A seconda del tipo di computer da collegare, il display potrebbe non funzionare correttamente.
• Se il monitor riceve dei segnali di sincronismo che non sono compatibili, verrà visualizzato [OUT OF TIMING]. Seguite il manuale di istruzioni del vostro computer per impostare il sincronismo in modo da renderlo compatibile con quello del monitor.
• Se il monitor non riceve nessun segnale (segnale di sincronismo), verrà visualizzato [NO SIGNAL].

Specifiche

Pin del connettore di ingresso RGB analogico

(Connettore Mini D-sub a 15 pin)

N°	Funzione
1	Segnale video rosso in ingresso
2	Segnale video verde in ingresso
3	Segnale video blu in ingresso
4	GND (massa)
5	GND (massa)
6	GND (massa) per il segnale video rosso
7	GND (massa) per il segnale video verde
8	GND (massa) per il segnale video blu
9	+5V
10	GND (massa)
11	GND (massa)
12	Dati DDC
13	Per l'input del segnale di sincronismo orizzontale
14	Per l'input del segnale di sincronismo verticale
15	Clock DDC

Pin del connettore di ingresso DVI-I

(Connettore DVI-I con 29 pin)

N°	Funzione	N°	Funzione
1	Dati TMDS 2-	16	Rilevamento Hot plug
2	Dati TMDS 2+	17	Dati TMDS 0-
3	Dati TMDS schermo 2/4	18	Dati TMDS 0+
4	N.C.	19	Dati TMDS schermo 0/5
5	N.C.	20	N.C.
6	Clock DDC	21	N.C.
7	Dati DDC	22	Clock TMDS schermo
8	Segnale analogico sincronizzato verticalmente	23	Clock TMDS +
9	Dati TMDS 1-	24	Clock TMDS -
10	Dati TMDS 1+	C1	Segnale analogico rosso dell'immagine
11	Dati TMDS schermo 1/3	C2	Segnale analogico verde dell'immagine
12	N.C.	C3	Segnale analogico blu dell'immagine
13	N.C.	C4	Segnale analogico sincronizzato orizzontalmente
14	+5V	C5	GND (massa) analogica
15	GND (massa)

Gestione dell'energia

Il monitor è basato sulle norme VESA DPMS e DVI DMPM.

Per attivare la funzione di gestione dell'energia del monitor, sia la scheda video che il computer devono essere conformi alle norme VESA DPMS e DVI DMPM.

Modo DPMS	Schermo	Potenza assorbita	Sinc. orizzontale	Sinc. verticale
ON	Attivo	53 W	Si	Si
STANDBY	Non attivo	4 W	No	Si
SUSPEND			Si	No
OFF			No	No

Modo DMPM	Schermo	Potenza assorbita
ON	Attivo	53 W
OFF	Non attivo	4 W

DDC (Plug & Play)

Questo monitor supporta lo standard VESA DDC (Display Data Channel).

DDC è uno standard per i segnali per eseguire le funzioni Plug & Play sul monitor o sul PC. Esso trasferisce delle informazioni, come il grado di risoluzione, tra il monitor ed il PC. Potete utilizzare questa funzione se il vostro PC è conforme al DDC e se è impostato in modo da rilevare il monitor Plug & Play.

Vi sono molte varietà di DDC dovute alle differenze tra i sistemi. Questo monitor funziona con DDC2B.

Installazione delle informazioni per il setup e del profilo ICC (Per Windows)

A seconda del computer oppure del sistema operativo può essere necessario usare il computer per eseguire l'installazione delle informazioni di setup del monitor, ecc. In quel caso, seguite i passi indicati sotto per installare le informazioni di setup del monitor. (A seconda del tipo di computer oppure del sistema operativo, i nomi dei comandi ed i metodi possono essere differenti. Per favore seguite il manuale operativo proprio del computer, invece di leggere questo.)

Profilo ICC

Un profilo ICC (International Color Consortium) è un file che descrive le caratteristiche cromatiche di riproduzione del monitor LCD. Utilizzando un'applicazione che funziona con un profilo ICC, si può realizzare un'elevata riproduzione dei colori.

• Windows 98/Me/2000/XP utilizzano tutti i profili ICC.
• Quando si installano le informazioni del setup di Windows 98/Me/2000/XP (descritte di seguito), anche il profilo ICC viene installato. Se desiderate installare solo il profilo ICC, per favore fate riferimento a Installazione del profilo ICC a pagina 125.
• In caso di uso del profilo ICC, procedere alla predisposizione come segue:
• Modalità [DISPLAY MODE] e [WHITE BALANCE]: [STD]
• Modalità GAMMA : [0]

Per Windows 95

Installazione delle informazioni per il setup del monitor in Windows 95. I messaggi di Windows, citati nelle istruzioni per l'uso che seguono, si basano sulla versione inglese di Windows. In questa spiegazione si parte dall'ipotesi che l'unità per CD-ROM sia "D".

1. Inserire il CD-ROM degli accessori nel lettore CD-ROM del computer.
2. Fate clic sul pulsante [Start]. Da [Settings], scegliete [Control Panel].
3. Fate doppio clic su [Display].
4. Fate clic su [Settings], [Advanced Properties], e [Monitor], e quindi [Change].
5. Fate clic su [Have disk], confermate che [Copy manufacturer's files from:] è [D:] quando fate clic su [OK].
6. Verificate che le impostazioni del monitor siano selezionate e fate clic su [OK].
7. Controllate che il monitor visualizzi, quindi fate clic su [Apply].
8. Fate clic su [OK], e chiudete la finestra.

Per Windows 98

Installazione delle informazioni di setup del monitor in Windows 98, e impostazione del profilo ICC del monitor come valore predeterminato. I messaggi di Windows, citati nelle istruzioni per l'uso che seguono, si basano sulla versione inglese di Windows.

In questa spiegazione si parte dall'ipotesi che l'unità per CD-ROM sia "D".

Se è apparsa la schermata "Add New Hardware Wizard":

1. Inserire il CD-ROM degli accessori nel lettore CD-ROM del computer.
2. Fate clic su [Next].
3. Spuntate [Display a list of all the drivers in a specific location, so you can select the driver you want.], quindi fate clic su [Next].
4. Quando viene visualizzato [Models], fate clic su [Have disk], confermate che [Copy manufacturer's files from:] è [D:], e fate clic su [OK].
5. Verificate che i particolari del monitor siano selezionati, fate quindi clic su [Next], [Next], e [Finish]. Se appare "Add New Hardware Wizard", ripetete i comandi dell'installazione, cominciando da 2 sopra.

Se la schermata "Add New Hardware Wizard" non è apparsa:

1. Inserire il CD-ROM degli accessori nel lettore CD-ROM del computer.
2. Fate clic sul pulsante [Start]. Da [Settings], scegliete [Control Panel].
3. Fate doppio clic su [Display].
4. Fate clic su [Settings], [Advanced] e [Monitor].
5. In [Options], spuntate [Automatically detect Plug & Play monitors] e fate clic su [Change].
6. Fate clic su [Next].
7. Fate clic su [Display a list of all the drivers in a specific location, so you can select the driver you want.], quindi fate clic su [Next].
8. Quando viene visualizzato [Models], fate clic su [Have disk], confermate che [Copy manufacturer's files from:] è [D:], e fate clic su [OK].
9. Verificate che i particolari del monitor siano selezionati, fate quindi clic su [Next], [Next], e [Finish].
10. Controllate che il monitor visualizzi, quindi fate clic su [Apply].
11. Fate clic su [OK], e chiudete la finestra.

Installazione delle informazioni per il setup e del profilo ICC (Per Windows)

Per Windows 2000

Installazione delle informazioni di setup del monitor in Windows 2000 e impostazione del profilo ICC del monitor come valore predefinito. I messaggi di Windows citati nelle istruzioni per l'uso che seguono si basano sulla versione inglese di Windows. In questa spiegazione si parte dall'ipotesi che l'unità per CD-ROM sia "D".

1. Inserire il CD-ROM degli accessori nel lettore CD-ROM del computer.
2. Fare clic sul pulsante [Start]. Da [Settings], scegliere [Control Panel].
3. Fare doppio clic su [Display].
4. Fare clic su [Settings], [Advanced] e [Monitor].
5. Fare clic su [Properties], [Driver] e [Update Driver].
6. Quando appare [Upgrade Device Driver Wizard], fare clic su [Next].
7. Selezionare [Display a list of the known drivers for this device so that I can choose a specific driver] e fare clic su [Next].
8. Quando viene visualizzato [Models], fare clic su [Have disk], confermare che [Copy manufacturer's files from:] è [D:], e fare clic su [OK].
9. Selezionare il monitor dall'elenco visualizzato e fare clic su [Next].
10. Fare clic su [Next], verificare che il nome del monitor appaia sullo schermo, e fare clic su [Finish]. Se appare [The Digital Signature Not Found], fare clic su [Yes].
11. Fare clic su [Close].
12. Fare clic su [OK] e chiudere la finestra.

Per Windows Me

Installazione delle informazioni di setup del monitor in Windows Me e impostazione del profilo ICC del monitor come valore predeterminato. I messaggi di Windows, citati nelle istruzioni per l'uso che seguono, si basano sulla versione inglese di Windows. In questa spiegazione si parte dall'ipotesi che l'unità per CD-ROM sia "D".

Se è apparsa la schermata "Add New Hardware Wizard":

1. Inserire il CD-ROM degli accessori nel lettore CD-ROM del computer.
2. Spuntate [Specify the location of the driver [Advanced]] e fate clic su [Next].
3. Spuntate [Display a list of all the drivers in a specific location, so you can select the driver you want.], quindi fate clic su [Next].
4. Quando viene visualizzato [Models], fate clic su [Have disk], confermate che [Copy manufacturer's files from:] è [D:], e fate clic su [OK].
5. Selezionate i dettagli del monitor dalla lista, fate quindi clic su [Next], [Next], e [Finish]. Se appare "Add New Hardware Wizard", ripetete i comandi dell'installazione, cominciando da 2 in poi.

Se la schermata "Add New Hardware Wizard" non è apparsa:

1. Inserire il CD-ROM degli accessori nel lettore CD-ROM del computer.
2. Fate clic sul pulsante [Start]. Da [Settings], scegliete [Control Panel].
3. Fate doppio clic su [Display].
4. Fate clic su [Settings], [Advanced] e [Monitor].
5. In [Options], spuntate [Automatically detect Plug & Play monitors] e fate clic su [Change].
6. Spuntate [Specify the location of the driver [Advanced]] e fate clic su [Next].
7. Spuntate [Display a list of all the drivers in a specific location, so you can select the driver you want.] e fate clic su [Next].
8. Quando viene visualizzato [Models], fate clic su [Have disk], confermate che [Copy manufacturer's files from:] è [D:], e fate clic su [OK].
9. Selezionate i dettagli del monitor, quindi fate clic su [Next], [Next] e [Finish].
10. Controllate che i dettagli del monitor siano visualizzati, fate quindi clic su [Apply].
11. Fate clic su [OK] e chiudete la finestra.

Installazione delle informazioni per il setup e del profilo ICC (Per Windows)

Per Windows XP

Installazione delle informazioni di setup del monitor in Windows XP, e impostazione del profilo ICC del monitor come valore predeterminato. I messaggi di Windows, citati nelle istruzioni per l'uso che seguono, si basano sulla versione inglese di Windows.

In questa spiegazione si parte dall'ipotesi che l'unità per CD-ROM sia "D".

1. Inserire il CD-ROM degli accessori nel lettore CD-ROM del computer.
2. Fate clic sul pulsante [Start]. Scegliete [Control Panel].
3. Cambiate in "Classic View".
4. Fate doppio clic su [Display].
5. Fate clic su [Settings], [Advanced] e [Monitor].
6. Fate clic su [Properties], [Driver] e [Update Driver].
7. Quando appare [Hardware Update Wizard], spuntate [Install from a list or specific location [Advanced]], fate clic su [Next].
8. Spuntate [Don't search. I will choose the driver to install.] e fate clic su [Next].
9. Fate clic su [Have disk], confermate che [Copy manufacturer's files from:] è [D:], e fate clic su [OK].
10. Selezionate il monitor dall'elenco visualizzato e fate clic su [Next]. Se appare [has not passed Windows Logo testing...], fate clic su [Continue Anyway].
11. Verificate che il nome del monitor appaia sullo schermo, e fate clic su [Finish].
12. Fate clic su [Close].
13. Fate clic su [OK], e chiudete la finestra.

Installazione del profilo ICC

Installazione del profilo ICC del monitor. (Se le informazioni di setup sono già installate, lo è anche il profilo e non occorre installarlo.)

I messaggi di Windows, citati nelle istruzioni per l'uso che seguono, si basano sulla versione inglese di Windows.

In questa spiegazione si parte dall'ipotesi che l'unità per CD-ROM sia "D".

1. Inserire il CD-ROM degli accessori nel lettore CD-ROM del computer.
2. Fate clic sul pulsante [Start]. Da [Settings], scegliete [Control Panel].
3. Fate doppio clic su [Display].
4. Fate clic su [Settings] e [Advanced].
5. Fate clic su [General] e da [Compatibility] selezionate [Apply the new display setting without restarting], quindi fate clic su [Color Management].
6. Fate clic su [Add] e selezionate CD-ROM come localizzazione del file.
7. Selezionate il profilo cromatico che volete installare e fate clic su [Add].
8. Selezionate il profilo e fate clic su [Set As Default].
9. Fate clic su [OK] e chiudete la finestra.
10. In caso di uso del profilo ICC, procedere alla predisposizione come segue:
11. Modalità [DISPLAY MODE] e [WHITE BALANCE]: [STD]
12. Modalità GAMMA: [0]

Informazioni sul profilo ColorSync (Per MacOS)

Il profilo ColorSync

ColorSync è il sistema di gestione dei colori della Apple Computer e consente di realizzare la riproduzione dei colori, quando lo si usa con un'applicazione compatibile. Un profilo ColorSync descrive le caratteristiche cromatiche del monitor LCD.

Note:

• Il profilo ColorSync di questo monitor funziona con MacOS 8.5 o superiore.
• In caso di utilizzo del profilo ColorSync, procedere alla predisposizione come segue:
• Modalità [DISPLAY MODE] e [WHITE BALANCE]: [STD]
• Modalità GAMMA: [0]

Impostazione del profilo ColorSync

Note:

• Il computer deve contenere installati uno dei due programmi PC Exchange o File Exchange.
• A seconda del tipo di computer oppure del sistema operativo, i nomi dei comandi ed i metodi possono essere differenti. Per favore seguite il manuale operativo del proprio computer, e leggetelo.
• Inserire il CD-ROM degli accessori nel lettore CD-ROM del computer.
• Copiare il profilo da usare dal CD-ROM alla cartella dei profili ColorSync nella cartella di sistema.
• Utilizzando ColorSync sul Pannello di controllo, selezionare il profilo da usare.

Istruzioni per collegare un braccio compatibile VESA

È possibile collegare al monitor un braccio oppure un supporto basati sullo standard VESA (da acquistare in commercio).

L'acquisto del braccio oppure del supporto è a discrezione del cliente.

Bracci o supporti che si possono utilizzare

I collegamenti devono soddisfare le seguenti condizioni.

- Compatibilità con lo standard VESA. - Presentare un intervallo di almeno 100 mm x 100 mm tra i fori delle viti sulla sezione da collegare. - Avere una struttura che renda improbabile una caduta oppure una rottura dopo il collegamento al monitor.

Come collegare il braccio oppure il supporto

• Fate attenzione a non piegare eccessivamente il cavo oppure a non aggiungere dei cavi di prolunga, in quanto ciò potrebbe dare luogo a disturbi al funzionamento.
• Nel seguire queste istruzioni, per favore fate riferimento anche alle istruzioni per l'installazione nel manuale operativo accluso al braccio oppure al supporto.
• Rimuovere il cavo.
• Stendete un panno morbido su una superficie orizzontale adatta.
• Facendo attenzione a non danneggiare il monitor, appoggiate il monitor sul lato del suo display.

ATTENZIONE:

Afferrare saldamente sia lo schermo che il supporto di sostegno, e ribaltarlo con cura. Quando il monitor è inclinato, il supporto di sostegno potrebbe saltar fuori all'improvviso ed essere causa d'infortunio.

1. Rimuovete le quattro viti e rimuovete il supporto dal monitor.

Nota:

• Il supporto è progettato appositamente per questo monitor, non usatelo per altri apparecchi e scopi.
• Si raccomanda di conservare le quattro viti, che sono state tolte, insieme al supporto, che è stato rimosso, in modo da poterlo usare di nuovo, fissando con le quattro viti corrette. Usando altre viti si può danneggiare il monitor internamente.

ATTENZIONE:

Non smontare il supporto di sostegno. Le parti potrebbero saltare fuori ed essere causa d'infortunio.

1. Attaccate il braccio al monitor con le quattro viti.

Nota:

• Le viti usate per attaccare il braccio dovrebbero essere viti M4 con una lunghezza di 6 - 8 mm sporgenti dalla superficie da collegare. Usando qualsiasi altro tipo di viti può dare luogo alla caduta del monitor oppure a danni alla parte interna del monitor.
