Tipo de producto	Monitor LCD TFT 51 cm (20.1 pulgadas)
Marca	SHARP
Modelo	LL-T2015 (Marfil LL-T2015-H / Negro LL-T2015-B)
Resolución máxima	UXGA 1600 x 1200 píxeles
Colores mostrables	Aprox. 16,77 millones de colores (8 bits)
Luminosidad	250 cd/m²
Relación de contraste	400:1
Ángulo de visión	176° horizontal y vertical (contraste ≥ 10)
Dimensiones (An x Pr x Al)	Aprox. 450 x 228 x 438 - 498 mm (con soporte)
Peso	Aprox. 9,8 kg (monitor solo aprox. 6,2 kg)
Alimentación	CA 100-240 V, 50/60 Hz
Consumo eléctrico	53 W máx., 4 W en modo económico
Entradas de video	Analógica (15 pines Mini D-sub) y digital (29 pines DVI-I)
Ajustes	Altura (60 mm), inclinación (arriba 0-30°, abajo 0-5°), giro izquierda-derecha
Funciones principales	Ajuste automático y manual de la imagen, bloqueo de ajustes, temporizador de apagado, modos de visualización (STD, OFFICE, sRGB, VIVID)
Mantenimiento y limpieza	Desconectar antes de limpiar; usar un paño suave y seco, detergente neutro para el chasis; no usar disolventes
Seguridad	No exponer a la humedad, al polvo o a temperaturas elevadas; usar solo el cable de alimentación suministrado
Piezas de repuesto y reparabilidad	Retroiluminación reemplazable solo por un reparador autorizado; soporte VESA 100 x 100 mm para brazo
Información general	Compatibilidad Plug & Play (DDC2B), gestión de energía DPMS/DMPM, temperatura de funcionamiento 5-35°C

Preguntas frecuentes - LL-T2015 SHARP

¿Cómo ajustar la altura y la inclinación del monitor?

Para ajustar la altura, sujete firmemente ambos bordes de la pantalla y ajuste verticalmente (rango de aproximadamente 60 mm). Para la inclinación, incline la pantalla hacia adelante (0-5°) o hacia atrás (0-30°). Tenga cuidado de no pellizcarse los dedos ni presionar el panel LCD.

¿Cómo conectar el monitor en entrada analógica?

Use el cable de señal analógica suministrado (o el modelo NL-C02E opcional). Conéctelo al terminal INPUT-1 (RGB analógico) o al terminal DVI-I (INPUT-2) si usa un adaptador. Apriete los tornillos para fijar el conector.

¿Cómo realizar un ajuste automático de la imagen?

Primero muestre una imagen clara (use el patrón de prueba en el CD-ROM suministrado). Presione el botón MENU, luego seleccione ADJUSTMENT con el botón ▶. El monitor realiza el ajuste automático (CLOCK, PHASE, H-POS, V-POS). Si es necesario, repita 2 o 3 veces.

¿Qué hacer si la pantalla no muestra ninguna imagen?

Verifique que el cable de alimentación esté conectado y que el interruptor principal esté en ON. Asegúrese de que la computadora esté encendida y que el terminal de entrada seleccionado (INPUT-1 o INPUT-2) corresponda al cable usado. Si el problema persiste, verifique los parámetros de frecuencia de la señal (consulte las características).

¿Cómo bloquear los ajustes para evitar modificaciones accidentales?

Apague la computadora. Mantenga presionados los botones MENU y de encendido al mismo tiempo que enciende el monitor. Continúe hasta que aparezca ADJUSTMENT LOCKED. Para desbloquear, repita la operación hasta ver ADJUSTMENT UNLOCKED.

¿Cuáles son los modos de visualización disponibles?

Los modos son: STD (estándar), OFFICE (luminosidad reducida, económica), sRGB (colores conforme a la norma IEC) y VIVID (colores dinámicos). Use el botón ▽ / MODE para alternar entre ellos.

¿Cómo limpiar el panel LCD?

Primero desconecte la alimentación. Use un paño suave y seco (como una gasa para lentes) para limpiar suavemente la superficie. Nunca use disolventes, alcohol o limpiador de vidrios, ya que pueden dañar el recubrimiento. Evite frotar con materiales duros.

¿El monitor es compatible con un soporte de pared VESA?

Sí, es compatible con soportes VESA que tengan una separación de 100 x 100 mm. Use tornillos M4 con una longitud de 6 a 8 mm que sobresalgan de la superficie de fijación. Siga las instrucciones del brazo para instalar el monitor de forma segura.

¿Cómo ajustar el temporizador de apagado (OFF TIMER)?

Acceda al menú MODE SELECT-2 mediante el botón MENU. Seleccione OFF TIMER y ajústelo en ON. Elija la duración entre 1 y 23 horas en incrementos de una hora. Una vez transcurrido el tiempo, la alimentación se corta automáticamente. Puede cancelar momentáneamente presionando el botón de encendido.

¿Cómo instalar el perfil ICC para una mejor gestión del color?

En Windows, inserte el CD-ROM suministrado y siga el procedimiento de instalación del monitor (a través del Panel de control > Pantalla). El perfil ICC se instala con los controladores. Para usarlo, ajuste DISPLAY MODE y WHITE BALANCE a STD. En Mac, copie el perfil en la carpeta ColorSync.

MANUAL DE USUARIO LL-T2015 SHARP

Este aparato satisface las exigencias de las Directivas 89/336/CEE y 73/23/CEE, modificadas por medio de la 93/68/CEE.

Sugerencias y precauciones de seguridad 130

Descripción del producto 131

Ajuste de altura y ajuste de ángulo 132

Conexión del monitor y encendido/apagado del mismo 133

Conexión del monitor a un ordenador 134

Conexión del monitor a una toma de corriente 135

Encendido 136

Alternar entre bornes de entrada 136

Apagado 137

Ajuste de la pantalla 138

Reposición del valor de ajuste 138

Función de bloqueo de ajustes 138

Regulación de la retroiluminación 138

Configuración del modo de pantalla 139

Comprobación de la información del producto 139

Ajuste de la pantalla (con conexión analógica) 140

Ajuste automático de la pantalla 140

Ajuste manual de la pantalla 141

Ajuste de la pantalla (con conexión digital) 145

Conservación del monitor 148

Conservación del monitor 148

Almacenamiento 148

Solución de problemas 148

Información para clientes acerca del desecho de este producto SHARP de forma de proteger el medio ambiente . . . . 149

Especificaciones 150

Instalación de la información de configuración y del perfil ICC (Para Windows) 153

Información acerca del perfil ColorSync (Para MacOS) 156

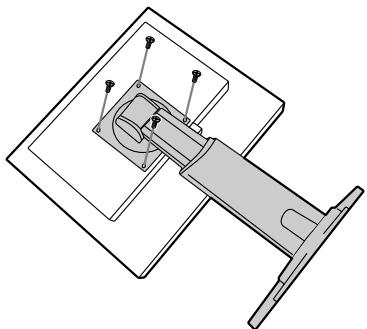

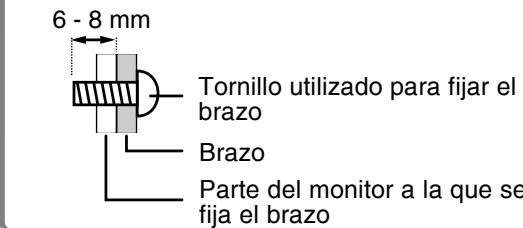

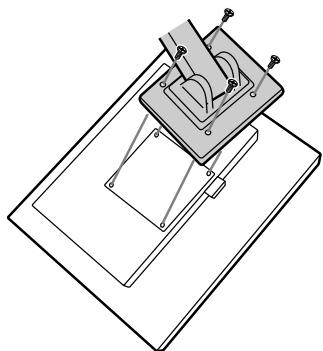

Instrucciones para acoplar un brazo de compatibilidad VESA 157

Sugerencias y precauciones de seguridad

• El panel LCD en color TFT realizado en este monitor ha sido fabricado aplicando una tecnología de alta precisión. Sin embargo, hay muchos puntos minúsculos en la pantalla en los que los píxeles nunca se encienden o se mantienen encendidos permanentemente. Además, si la pantalla se mira desde un ángulo agudo, puede verse incluso colorido o brillo irregular. Tenga en cuenta que esto no es ningún fallo del funcionamiento, sino que es un fenómeno común de los LCDs y no afectará para nada al rendimiento del monitor.
• No deje el monitor funcionando con una imagen fija durante prolongados intervalos de tiempo, ya que podría provocar que permanezcan imágenes sombra.
• Si la luminosidad se ajusta al nivel mínimo, puede resultar difícil ver el contenido de la pantalla.
• La calidad de la señal transmitida por el ordenador puede afectar la calidad de la pantalla. Le recomendamos que utilice un ordenador capaz de transmitir señales de video de alta calidad.
• No frote ni golpee jamás el monitor con objetos duros.
• Sharp Corporation no asume responsabilidad alguna por las faltas cometidas durante el uso por parte del usuario o de terceros, ni por cualquier otra anomalía o daños a este producto que pudieran resultar durante su utilización, excepto en los casos en los que la obligación de indemnizar está legalmente reconocida.
• El presente monitor y sus accesorios pueden actualizarse sin previo aviso.

Ubicación

• No coloque el monitor en lugares mal ventilados, polvorientos o con un alto grado de humedad o donde el monitor pueda entrar en contacto con aceite o vapor, ya que podría provocar un incendio.
• Asegúrese de que el monitor no entre en contacto con agua u otros líquidos. Asegúrese de que no caigan en el monitor objetos tales como clips o alfileres, ya que podría provocar un incendio o una descarga eléctrica.
• No coloque el monitor sobre objetos inestables o en lugares inseguros. No permita que el monitor quede sometido a intensas sacudidas o vibraciones. La caída o vuelco del monitor puede provocar la avería del mismo.
• No coloque el monitor en lugares en los que quede expuesto directamente a los rayos solares, ni cerca de equipos de calefacción o cualquier otro lugar donde se pueda alcanzar altas temperaturas, ya que ello podría llevar a un calentamiento excesivo y provocar un incendio.
• Cuando transporte el monitor, sujételo firmemente por las secciones de la pantalla y de la base. Si el monitor se levanta tomándolo solamente por la pantalla, la base podrá desprenderse o moverse, lo que podrá causarle lesiones. Si se inclina el monitor, la base puede causar lesiones algunas veces.
• Tenga cuidado para que sus dedos no queden atrapados entre la pantalla y la base. (Especialmente en la parte donde se unen.)

El cable de alimentación

• No deteriore el cable de alimentación ni coloque objetos pesados sobre el mismo, ni lo estire o doble excesivamente. No utilice tampoco cables de prolongación. Si el cable de alimentación se daña, puede provocar un incendio o una descarga eléctrica.
• Utilice solamente el cable de alimentación suministrado con el monitor.
• Enchufe la clavija directamente en la toma de corriente alterna. El uso de un cable de prolongación puede provocar un incendio como resultado de un calentamiento excesivo.
• No quite ni introduzca el enchufe de alimentación con las manos húmedas. Esto podría ocasionar una descarga eléctrica.

Lista de comprobación del monitor y sus accesorios

• Compruebe que el paquete incluye los siguientes componentes:
• Monitor LCD (1)
• Cable de señal analógica (1) (nombre del modelo: QCNW-1041MPZZ)
• Cable de señal digital (1) (nombre del modelo: QCNW-1088MPZZ)
• CD-ROM (1)
• Manual de uso (1)

Notas:

• El cable de señal analógica (DVI-I29 vías - mini D-sub 15 vías) debe comprarse por separado. (nombre del modelo: NL-C02E)
• El cable de 2 entradas (DVI-I29 vías - DVI-D24 vías/mini D-sub 15 vías) deben estar separados por comas. (nombre del modelo: NL-C03J)
• Asegúrese de utilizar cables que tengan menos de 3 m de longitud.
• Guarde la caja de cartón por si necesita transportar el monitor.
• Sharp Corporation es titular de los derechos de autor del programa del Disquete de sistemas. No lo reproduzca sin previa autorización.
• La forma de los accesorios suministrados puede no coincidir totalmente con la mostrada en este manual.

Contenido del manual

• En este manual nos referimos a Microsoft Windows XP como "Windows XP", a Microsoft Windows Millennium como "Windows Me", a Microsoft Windows 2000 como "Windows 2000", a Microsoft Windows 98 como "Windows 98", a Microsoft Windows 95 como "Windows 95" y a Microsoft Windows Version 3.1 como "Windows 3.1". Cuando no haya necesidad de hacer distinciones entre los diferentes programas, se utiliza el término "Windows".
• Microsoft y Windows son marcas registradas de Microsoft Corporation.
• Macintosh es una marca registrada de Apple Computer, Inc.
• Todas las otras marcas comerciales son propiedad de la compañía respectiva.

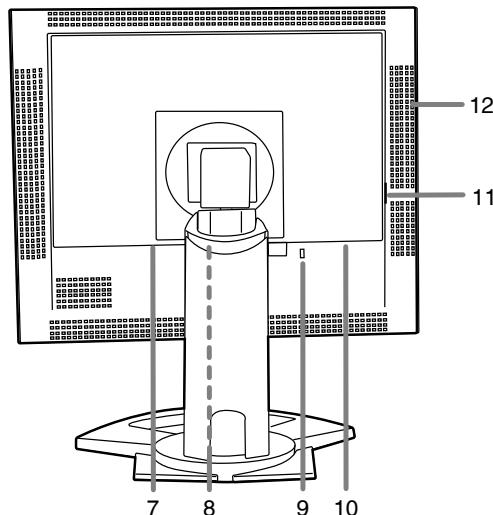

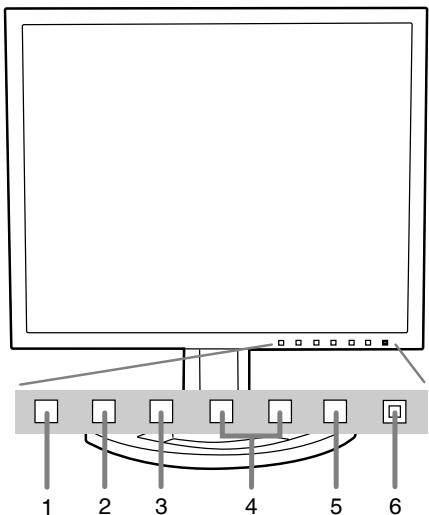

Descripción del producto

1. Botón INPUT....... Para conmutar entre los bornes de entrada de la señal.
2. Botón MENU....... Este botón se utiliza para ampliar, seleccionar y cerrar el menú OSD (On Screen Display).
3. Botón / MODE....... Cuando el menú OSD se vea en la pantalla: Este botón se usa para seleccionar funciones de menú. Cuando el menú OSD no se vea en la pantalla: Este botón se usa para seleccionar DISPLAY MODE.
4. Botones . Cuando el menú OSD se vea en la pantalla: Estos botones se utilizan para seleccionar una opción o ajustar el valor de la opción seleccionada. Cuando el menú OSD no se vea en la pantalla: Estos botones se utilizan para regular la luminosidad de la retroiluminación.
5. Botón de encendido/apagado ... Si pulsa este botón se enciende el monitor. Pulse de nuevo el botón para apagar el monitor.
6. Indicador LED de conexión ........ Este indicador LED se ilumina de color verde cuando el monitor está en uso y naranja cuando se encuentra en el modo de ahorro de energía.

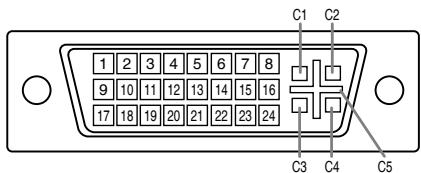

7. Borne de entrada DVI-I Retirar la cubierta para ver el borne de entrada de señal digital/ (INPUT-2) analógica (DVI-I29 vías). El borne de salida RGB digital o el borne de salida RGB analógica del ordenador puede conectarse. Para una entrada de señal digital: Puede conectarse a un ordenador con un borne de salida compatible con DVI (DVI-D24 vías o DVI-I29 vías), y que tenga capacidad de salida UXGA. En función del ordenador a conectarse, pueda o no pueda ser posible una correcta visualización.
8. Borne de entrada RGB analógica ... El cable de señal analógica suministrado se conecta ahora. Debe (INPUT-1) usarse el cable de señal analógica incluido.
9. Llave de seguridad Si conecta un cierre de seguridad (de venta en el comercio) al anclaje de seguridad, el monitor queda enclavado de forma que es imposible transportarlo. El orificio de seguridad antirrobo actúa junto con los sistemas de seguridad Kensington Micro Saver.
10. Borne de alimentación
11. Interruptor primario
12. Orificios de ventilación....... Nota: No bloquee jamás los orificios de ventilación, ya que ello puede llevar a un calentamiento excesivo del interior del monitor y hacer que funcione de manera anómala.

Ajuste de altura y ajuste de ángulo

PRECAUCIÓN!

• Asegúrese de sostener también los lados del monitor al ajustar el ángulo de visión. El panel LCD que se utiliza en este monitor es de vidrio. Si presiona el panel LCD con las manos podrá dañarlo.
• Tenga cuidado para que sus dedos no queden atrapados.

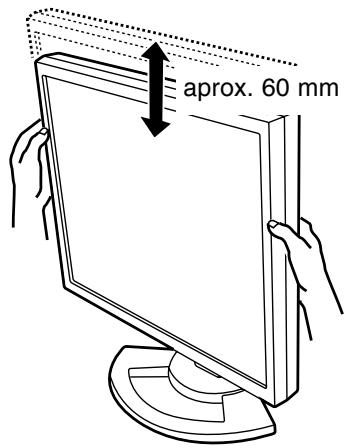

Ajuste de altura

Ajuste una altura adecuada para ver la imagen con comodidad.

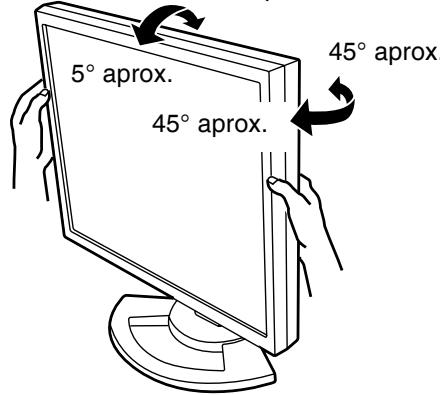

Ajuste de ángulo

Ajuste un ángulo adecuado para ver la imagen con comodidad. 30° aprox.

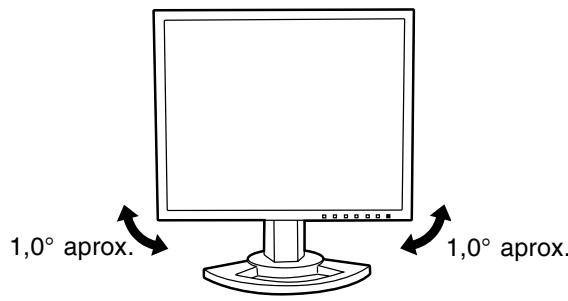

Nota:

• Puede hacer un ajuste bajo de la inclinación de la pantalla.

Conexión del monitor y encendido/apagado del mismo

PRECAUCIÓN

• Antes de realizar la conexión, asegúrese de que tanto el monitor como el ordenador están apagados.
• Tenga cuidado de no doblar excesivamente el cable ni utilizar cables de prolongación, ya que algo podría provocar un funcionamiento anómalo.

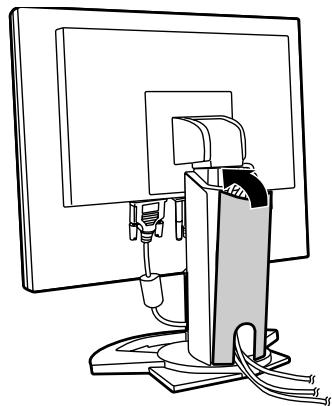

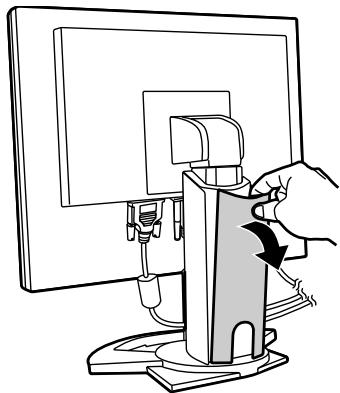

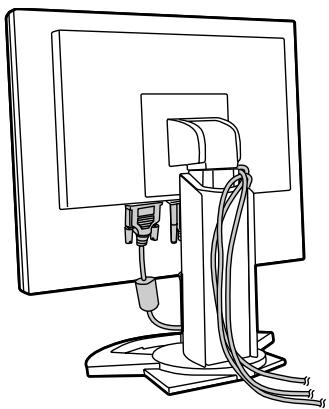

Para guardar el cable

En caso de ser necesario, el exceso de cable podrá guardarse en la base.

1. Retire la cubierta.

Tire suavemente de la parte superior de la cubierta hacia usted.

1. Pase el cable a lo largo de la parte posterior de la base.

1. Vuelva a colocar la cubierta.

Tenga cuidado de no pellizcar los cables.

• No fuerce la cubierta si resulta complicado colocarla. Compruebe si han quedado cables atrapados.

Conexión del monitor y encendido/apagado del mismo

Conexión del monitor a un ordenador

El cable de señales suministrado permite conectar dos ordenadores.

(Una conexión analógica y una conexión digital.) - El cable de 2 entradas vendido separadamente permite conectar dos ordenadores al terminal de entrada DVI-I. - Cuando utilice el cable de 2 entradas, configure la conexión del terminal de entrada [INPUT-2] a [2LINES] en el menú MODE SELECT-2. (p.144, 147)

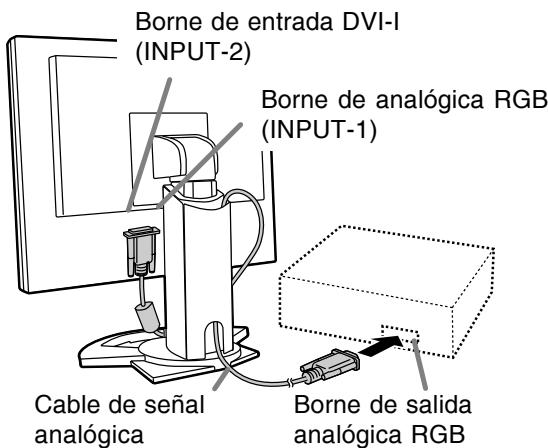

Conexión analógica

Conecte el cable de señal accesorio o cable de señal analógica vendido separadamente (nombre del modelo: NL-C02E) en el terminal de salida RGB analógica del ordenador.

• Conecte el cable de señal analógica accesorio en el terminal de entrada analógica RGB (INPUT-1).
• Conecte el cable de señal analógica vendido separadamente (nombre del modelo: NL-C02E) en el borne de entrada DVI-I (INPUT-2).

• Prestando atención a la dirección del conector, introduzca aquí firmemente el cable de señal y apriete los tornillos que hay a los lados.

Si la conexión es a un D-sub de 15 vías en 2 hileras Apple Power Macintosh, acople un adaptador de conversión Macintosh (de venta en el comercio) al cable de señal analógica.

Adaptador de conversión Macintosh

Nota:

• Si la conexión es a la serie Sun Ultra, puede encontrar un adaptador de conversión (de venta en el comercio).

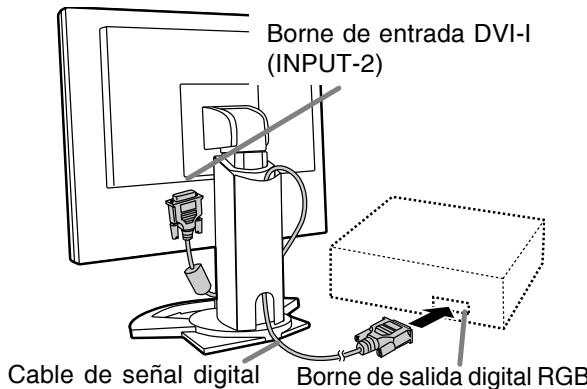

Conexión digital

Conecte el cable de señal digital accesorio en el terminal de salida digital RGB del ordenador.

• El monitor tiene una entrada para conectar a un ordenador con conector de señal compatible con DVI (DVI-D de 24 contactos o DVI-I de 29 contactos) y capacidad de señal UXGA. (Dependiendo del tipo de ordenador que vaya a ser conectado, es posible que la pantalla no funcione correctamente.)
• Utilice el cable de señal digital accesorio. Si utiliza otros cables digitales disponibles en el comercio, puede no aparecer la indicación correcta en la pantalla.

• Prestando atención a la dirección del conector, introduzca firmemente el cable de señal y apriete los tornillos que hay a los lados.

Conexión del monitor y encendido/apagado del mismo

Prepare el monitor como se indica a continuación cuando realice una conexión digital con un Power Mac usando un adaptador ADC-DVI fabricado por Belkin. (La operación ha sido comprobada con el Power Mac G4 M7627J/A.)

• Realice los ajustes con la alimentación del Power Mac desconectada.
• Después de conectar el cable de alimentación, conecte el interruptor primario del monitor.
• Pulse los botones ◀ y ▶ al mismo tiempo y, mientras lo hace, pulse el botón de encendido/apagado (es decir, encienda el monitor).

MAC DIGITAL

INPUT-2

OFFON

1. Ponga en [ON] con los botones
2. No use [ON] si no está usando un adaptador ADC-DVI de Belkin, porque esto podría dar origen a una indicación incorrecta.

4. Pulse el botón MENU.

Con esto se completa el ajuste.

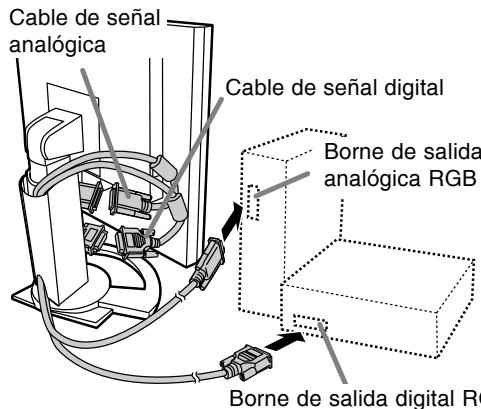

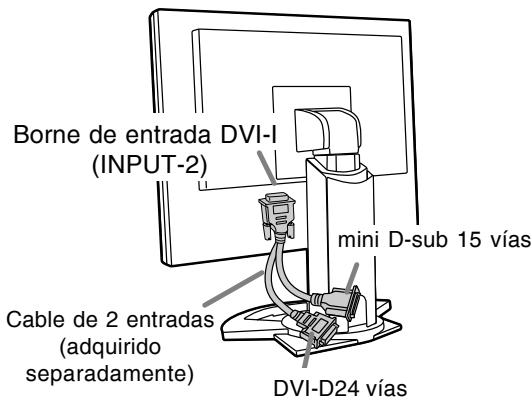

Cuando haga la conexión utilizando un cable de 2 entradas vendido por separado

El cable de 2 entradas vendido por separado (nombre del modelo: NL-C03J) permite hacer la conexión entre el terminal de entrada DVI-I del monitor y los dos PCs. (Una conexión analógica y una conexión digital.)

1. Conecte el cable de 2 entradas en el borne de entrada DVI-I del monitor.
2. Conecte el cable de señal analógica disponible como accesorio o de venta en el comercio y el cable de señal digital accesorio en el cable de 2 entradas.

• Cuando utilice un cable de señal analógica vendido comercialmente, ambas puntas deben ser pasadores mini D-sub 15.
• Conecte cada cable de señales a los ordenadores.

• Prestando atención a la dirección del conector, introduzca aquí firmemente el cable de señal y apriete los tornillos que hay a los lados.

Notas:

• Cuando utilice el cable de 2 entradas, configure la conexión del terminal de entrada [INPUT-2] a [2LINES] en el menú MODE SELECT-2. (p.144, 147)
• El monitor conectado al cable de 2 entradas mediante conexión analógica puede que no sea reconocido e instalado automáticamente bajo Plug & Play. Guarde manualmente la información de instalación. (p.153)

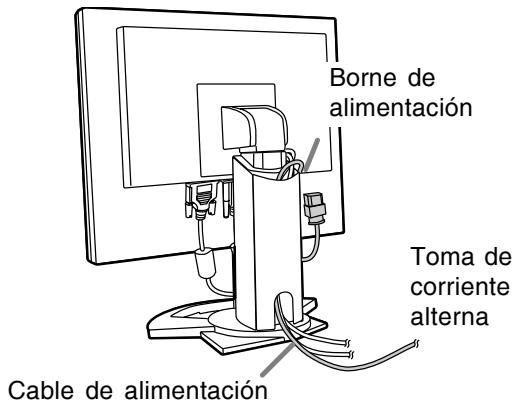

Conexión del monitor a una toma de corriente

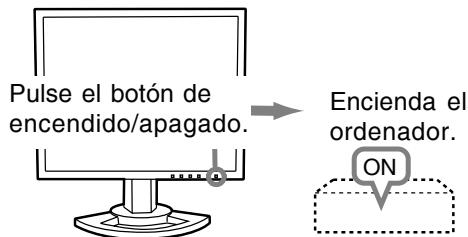

Encendido

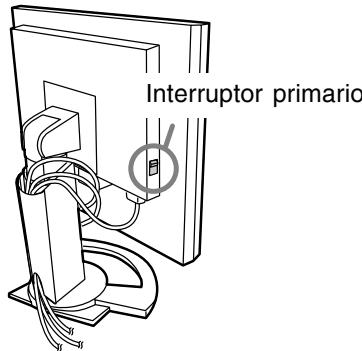

1. Conmute el interruptor primario del monitor.

• Cuando conecte y desconecte el interruptor primario, espere un intervalo de 5 segundos. El cambio rápido puede causar un fallo en el funcionamiento.
• Pulse el botón de encendido/apagado del monitor. El LED de conmutación se iluminará de color naranja.
• Encienda el ordenador.

Cuando se introduzca una señal procedente del ordenador, el LED de conmutación se iluminará de color verde, y se visualizará la pantalla. (Después de alcanzar la alimentación, puede que la pantalla tarde en visualizarse un poco de tiempo.)

• Si no se ha seleccionado el terminal de entrada al que está conectado el ordenador, la pantalla no se visualizará. Si es necesario, haga la conmutación del terminal de entrada. (columna derecha)

Notas:

• Cuando utilice una señal analógica, realice un ajuste automático de la pantalla bajo las condiciones siguientes (p.140):
• Cuando utilice el monitor por primera vez.
• Después de haber cambiado los ajustes del sistema durante la utilización.
• Según sea el tipo de ordenador o de sistema operativo, puede que sea necesario utilizar el ordenador para llevar a cabo la instalación de la información de configuración del monitor. (p.153)
• Cuando conecte un ordenador portátil, si la pantalla está configurada de modo que funciona al mismo tiempo, puede que la pantalla de MS-DOS no se vea correctamente. En este caso, cambie la configuración para que sólo se vea el monitor de cristal líquido.

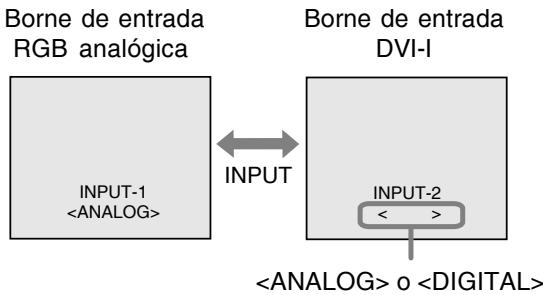

Alternar entre bornes de entrada

Utilizar el botón de ENTRADA (INPUT) para conmutar entre bornes de entrada de señal.

Cuando no se utilice un cable de 2 entradas

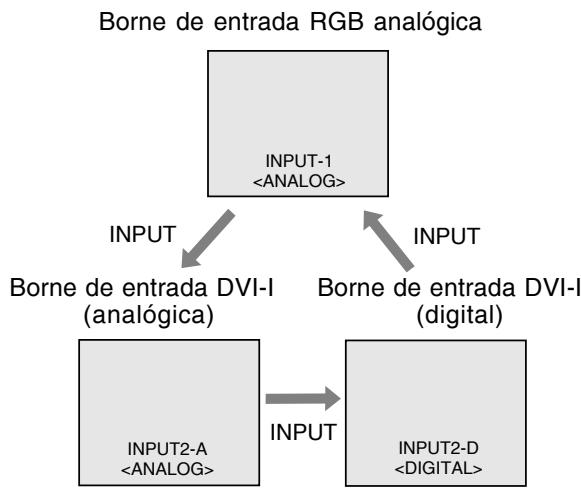

Cuando se utilice un cable de 2 entradas

Nota:

• Cuando no hay señal de entrada se visualiza [NO SIGNAL].

Conexión del monitor y encendido/apagado del mismo

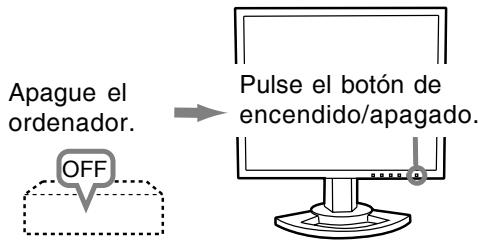

Apagado

1. Apague el ordenador. 2. Pulse el botón de encendido/apagado del monitor.

El LED indicador de conexión se apagará.

Si no se va a utilizar el monitor durante mucho tiempo, desconecte el interruptor primario del monitor y desenchufe la clavija de alimentación de la toma de corriente.

Ajuste de la pantalla

Para la postal analógica

1. En primer lugar, lleve a cabo un ajuste automático. (p.140)
2. En caso necesario, realice un ajuste manual. (p.141)

Para la postal digital

Normalmente no es necesario ajustar el monitor antes de utilizarlo. En caso necesario, realice un ajuste manual. (p.145)

Nota:

• Todos los ajustes quedarán guardados incluso después de apagar.

Reposición del valor de ajuste

Reposición de todos los valores de ajuste

Puede reponer todos los valores de ajuste a los valores originales de fábrica con una sola instrucción.

1. Apague el monitor. 2. Pulse los botones MENU y ▼/MODE al mismo tiempo y, mientras lo hace, pulse el botón de encendido/apagado (es decir, encienda el monitor).

Siga pulsando los botones hasta que aparezca [ALL RESET] en la pantalla. La reposición se completa cuando desaparece el mensaje visualizado.

Notas:

• Mientras se ve [ALL RESET] en la pantalla, los botones de control no funcionan.
• No se pueden reponer los valores cuando la función de bloqueo de ajustes se encuentra activada. Desactive la función de bloqueo de ajustes antes de utilizar los botones de control.

Puesta a cero del menú de AJUSTE (ADJUSTMENT)

Los valores de ajuste del menú AJUSTE (ADJUSTMENT) (CLOCK, PHASE, H-POS y V-POS) pueden restaurarse a sus valores originales de fábrica.

1. Encienda el monitor.
2. Pulse al mismo tiempo los botones MENU y \triangleleft . Cuando [RESET] aparece en la pantalla, significa que la reposición ha finalizado.

Notas:

• Mientras se ve [RESET] en la pantalla, los botones de control no funcionan.
• No se pueden reponer los valores cuando la función de bloqueo de ajustes se encuentra activada. Desactive la función de bloqueo de ajustes antes de utilizar los botones de control.

Función de bloqueo de ajustes

Si deshabilita los botones de control (es decir, activa el bloqueo) no alterará los valores configurados.

1. Apague el monitor. 2. Pulse al mismo tiempo el botón MENU y el botón de encendido/apagado (es decir, encienda el monitor). Siga pulsando los botones hasta que aparezca [ADJUSTMENT LOCKED] en la pantalla.

El bloqueo se establece cuando se visualiza el mensaje.

Nota:

• Cuando la función de bloqueo se encuentra activada, se deshabilitan todos los botones excepto el de encendido/apagado.

Ajuste de la liberación del bloqueo

1. Apague el monitor.
2. Pulse al mismo tiempo el botón MENU y el botón de encendido/apagado (es decir, encienda el monitor).

Siga pulsando los botones hasta que aparezca [ADJUSTMENT UNLOCKED] en la pantalla. El bloqueo se libera cuando se visualiza el mensaje.

Regulación de la retroiluminación

1. Sin el menú OSD a la vista, pulse el botón o ▷.

BRIGHT

31

1. Realice el ajuste pulsando el botón (más oscuro) o el botón (más claro).

Nota:

• El menú de Máscara en pantalla (OSD) para realizar el ajuste desaparece pasados unos segundos después de la última instrucción.

Configuración del modo de pantalla

La tonalidad cromática o brillo puede cambiarse con un dato.

STD

La imagen se verá con la tonalidad resultante de la combinación de colores original del panel de cristal líquido.

OFFICE

Baja el brillo de la pantalla. (Este modo ahorra energía.)

sRGB

sRGB es la forma internacional de representación cromática especificada por la IEC (International Electrotechnical Commission - Comisión Electrotécnica Internacional). La conversión cromática se hace teniendo en cuenta las características del cristal líquido y representa una tonalidad parecida a la de la imagen original.

VIVID

Muestra una imagen con colores dinámicos y vivos.

• Si ajusta [DISPLAY MODE] a [sRGB] o [VIVID], [WHITE BALANCE] se ajustará a [STD].

Forma de ajustar

Pulse el botón ∇ / MODE cuando no está visualizándose el menú OSD.

Cada vez que pulse el botón, aparecerá el elemento singular del menú. (STD → OFFICE → sRGB → VIVID → STD)

El menú de Máscara en pantalla (OSD) para realizar el ajuste desaparece pasados unos segundos después de la última instrucción.

Comprobación de la información del producto

Se puede comprobar el Modelo (MODEL), el número de serie (S/N) y tiempo de utilización (USAGE TIME) del monitor.

1. Desconecte la alimentación.
2. Mientras pulsa el botón / MODE, pulse el botón de la alimentación del monitor (es decir, conecte la alimentación).
3. Comprobación hecha: Botón MENU

Nota:

• Tenga en cuenta que la indicación del tiempo de uso de este producto en el momento de la compra tal vez no sea 0 (cero) debido a las inspecciones hechas en la fábrica y a otras actividades realizadas durante la fabricación.

Ajuste de la pantalla (con conexión analógica)

Ajuste automático de la pantalla

Las opciones del menú ADJUSTMENT (RELOJ, FASE, H-POS, V-POS) se pueden ajustar automáticamente.

Nota:

• Al configurar por primera vez el monitor o tras cambiar cualquier aspecto del sistema actual, lleve a cabo un ajuste automático de la pantalla antes de su uso.

Máscara en pantalla para el ajuste automático

En primer lugar aparece una imagen que pone toda la pantalla muy clara. Si está utilizando Windows, puede utilizar el patrón de ajuste incluido en el CD-ROM.

Apertura de la carta de ajuste (para Windows)

Los mensajes de Windows mencionados a continuación se refieren a la versión inglesa. Esta explicación es para Windows 95/98/Me/2000/XP y en ella se da por supuesto que la unidad de CD-ROM es la "D".

1. Introduzca el CD-ROM suministrado en la unidad de CD-ROM del ordenador. 2. Abra [My Computer] y seleccione CD-ROM. Si está utilizando Windows 3.1, abra [File Manager] y seleccione la unidad "D".
2. Haga doble clic en [Adj_uty.exe] para ejecutar el programa de ajuste. En la pantalla aparecerá el patrón de ajuste.

Patrón de ajuste

Una vez finalizados los ajustes, pulse la tecla [Esc] del ordenador para salir del programa de ajuste.

Nota:

• Si el modo de visualización del ordenador está configurado en 65.000 colores, puede ver los diferentes niveles de color de cada patrón cromático o la escala de grises puede aparecer coloreada. (Esto se debe a la asignación de la señal de entrada y no se trata de una anomalía.)

Ajuste automático de la pantalla

1. Pulse el botón MENU. Aparecerá el menú ADJUSTMENT.

1. Pulse el botón ▷.

La pantalla se obscurecerá y aparecerá [ADJUSTING]. Tras unos instantes, volverá a verse el menú ADJUSTMENT. (El ajuste automático ha finalizado.)

1. Pulse el botón MENU 5 veces para que desaparezca el menú OSD de la pantalla.

Notas:

• En la mayoría de los casos, el ajuste automático es suficiente.
• Puede que no sea posible lograr el ajuste correcto con el primer ajuste automático. En tal caso, intente repetir el ajuste automático 2 o 3 veces.
• Se puede llevar a cabo un ajuste manual tras el ajuste automático, si resultara necesario bajo una de las siguientes circunstancias. (p.141)
• Cuando sea necesario realizar un ajuste de precisión.
• Cuando se vea [OUT OF ADJUST] en la pantalla. (Cuando en la pantalla se vea una imagen totalmente oscura, el ajuste automático de la pantalla puede estar deshabilitado. Al realizar un ajuste automático, asegúrese de utilizar bien el Patrón de ajuste o bien intentar que aparezca una imagen que ponga toda la pantalla muy clara.)
• Cuando las señales de entrada de video del ordenador sean Composite Sync o Sync on Green. (Los ajustes automáticos quizás no puedan realizarse.)
• El ajuste automático puede que no se realice correctamente dependiendo de lo que se visualiza en la pantalla: imágenes en movimiento, indicación MS-DOS, etc.

Ajuste de la pantalla (con conexión analógica)

Ajuste manual de la pantalla

Los ajustes se pueden realizar a través del Menú en pantalla (OSD).

Máscara en pantalla para el ajuste

Si está utilizando Windows, abra el Patrón de ajuste incluido en el CD-ROM. (p.140)

Si su sistema no es Windows, no utilice el Patrón de ajuste. En tal caso, haga que aparezca una imagen que aclare toda la pantalla y ajústela comprobando visualmente su tono real.

Esta explicación se basa en la utilización del Patrón de ajuste (para Windows) para realizar los ajustes.

Cómo realizar el ajuste

1. Pulse el botón MENU.

Aparecerá el menú ADJUSTMENT.

Una vez el menú está en la pantalla, se puede ajustar cada una de las opciones del mismo. Cada vez que se pulse el botón MENU, seleccionará los siguientes menús. (ADJUSTMENT → GAIN CONTROL → COLOR CONTROL → MODE SELECT-1 → MODE SELECT-2 → Menú OSD desaparece)

Nota:

• El menú OSD desaparece automáticamente unos 30 segundos después de la última instrucción.

Menú ADJUSTMENT

MANUAL: Las distintas opciones del menú se ajustan manualmente.

AUTO: Cada opción del menú se ajusta automáticamente.

Notas:

• Pulse el botón para seleccionar AUTO.
• Para seleccionar una opción del menú: Botón /MODE
• Para pasar al siguiente menú: Botón MENU

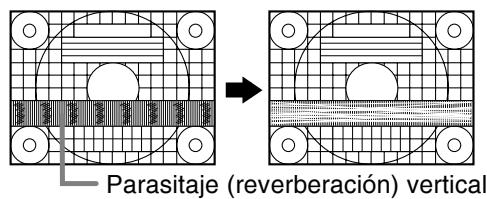

CLOCK

En la figura suma se muestra cómo efectuar el ajuste de forma que no se genere un parpadeo vertical. (botones

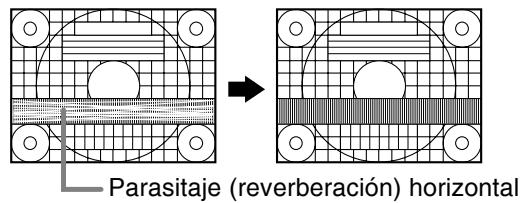

PHASE

En la figura suma se muestra cómo efectuar el ajuste de forma que no se genere un parpadeo horizontal. (botones

Nota:

• Los ajustes de [PHASE] deben realizarse solo después de haber ajustado correctamente [CLOCK].

H-POS (posición horizontal) y V-POS (posición vertical)

Para centrar el patrón dentro de los límites de la pantalla, ajuste los valores a izquierda/derecha (H-POS) y arriba/abajo (V-POS). (botones ◀ ▶)

Ajuste de la pantalla (con conexión analógica)

Menú GAIN CONTROL

MANUAL: Las opciones del menú se ajustan manualmente.

AUTO: Cada opción del menú se ajusta automáticamente con la función Control Automático de la Ganancia*.

Notas:

• Pulse el botón ▶ para seleccionar AUTO.
• Para seleccionar una opción del menú: Botón / MODE
• Para pasar al siguiente menú: Botón MENU

* Función Control Automático de Ganancia

• La función Control Automático de Ganancia ajusta el contraste y el nivel de negro en base al color más claro y más oscuro de la imagen mostrada. Si no está utilizando el patrón de ajuste, requiere ver un sector blanco de 5×5 mm en la pantalla. El ajuste no es posible sin este sector.
• Si la señal procedente del ordenador es Composite Sync o Sync on Green, no se podrá realizar un ajuste automático. En tal caso, realice un ajuste manual.
• Si se visualiza [OUT OF ADJUST], realice el ajuste manual.

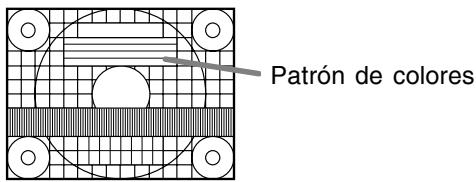

BLACK LEVEL

La luminosidad total de la pantalla puede ajustarse, mientras se observa el patrón de colores.

(botones

CONTRAST

Mientras se observa el patrón de colores, se pueden realizar ajustes de modo que aparezcan todas las gradaciones. (botones

Menú COLOR CONTROL

Notas:

• Para seleccionar una opción del menú: Botón / MODE
• Para pasar al siguiente menú: Botón MENU

WHITE BALANCE

Después de seleccionar [WHITE BALANCE], pulse el botón y visualice el menú de ajuste.

Notas:

• No todas las gradaciones pueden verse en ajustes diferentes a [STD]. Ajuste a [STD] para ver todas las gradaciones.
• Si ajusta [DISPLAY MODE] a [sRGB] o [VIVID], no funciona seleccionar más que el ajuste [STD].
• Utilice los botones para seleccionar [COOL], [·], [STD], [·], [WARM] o [USER].
• Al seleccionar [USER] (usuario), aparecen los valores programados para [R-CONTRAST], [G-CONTRAST] y [B-CONTRAST], para poder efectuar ajustes de precisión.
• Utilice el botón / MODE para seleccionar [R-CONTRAST], [G-CONTRAST] y [B-CONTRAST].
• Una vez finalizados los ajustes: Botón MENU

Ajuste de la pantalla (con conexión Analógica)

COOL ....Tonalidad más azul que la estándar

Tonalidad ligeramente más azul que la estándar

STD ......Ajuste de tonalidad cromática estándar Tonalidad ligeramente más roja que la estándar

WARM .... Tonalidad más roja que la estándar

USER

R-CONTRAST botón para azul-verde

botón para rojo

G-CONTRAST botón para púrpura

botón para verde

B-CONTRAST. botón para amarillo

botón para azul

GAMMA

Ajuste para que las imágenes oscuras y brillantes se puedan ver fácilmente. Si la pantalla está oscura y se ve con dificultad, aumente el valor numérico. Si está brillante y difícil de ver, disminuya el valor numérico. (botones

• Si [DISPLAY MODE] está en [sRGB] o [VIVID], no se puede seleccionar GAMMA.

Menú MODE SELECT-1

Notas:

• Según sea la resolución de la señal de entrada, la pantalla puede no cambiar incluso si se pueden seleccionar las opciones del menú.
• Para seleccionar una opción del menú: Botón / MODE
• Para pasar al siguiente menú: Botón MENU

OSD H-POSITION (posición horizontal OSD)

La posición del menú OSD puede moverse hacia la izquierda y hacia la derecha. (botones

OSD V-POSITION (posición vertical OSD)

La posición del menú OSD puede moverse hacia arriba y hacia abajo. (botones

EXPAND (ampliación de la pantalla)

Para modelos de visualización inferiores a 1600 x 1200 píxeles, la pantalla se puede ampliar si se desea. (botones

OFF: Ampliación desactivada

ON1: Si se usa la relación del ancho a la altura de la imagen, se amplía toda la pantalla.

ON2: Se amplía toda la pantalla.

Nota:

• Si no se puede obtener una resolución de 1600 x 1200 píxeles, ni siquiera antes de haber intentado la ampliación, el perímetro de la pantalla se verá negro. (No se trata de una anomalía.)

SCALING (nivel de graduación)

Si en [EXPAND] se ha seleccionado [ON1] o [ON2], se puede regular la nitidez de la imagen.

(botones

400 LINES (grado de resolución)

Puede programar la resolución horizontal de una pantalla de 400 líneas si utiliza US text, etc.

(botones

640: 640 x 400 dot mode

720: 720 x 400 dot mode (US text etc.)

Nota:

• Puesto que la entrada de resolución diferente a la de 400 líneas se realiza automáticamente, no hay necesidad de programarla.

Ajuste de la pantalla (con conexión analógica)

LANGUAGE

Puede seleccionar el idioma del menú OSD.

1. Pulse el botón ▷. En la pantalla aparecerá el menú de selección del idioma.
2. Utilice el botón ∇ / MODE para seleccionar un idioma.
3. Pulse el botón MENU.

El menú de selección de idioma desaparece.

Menú MODE SELECT-2

Notas:

• Para seleccionar una opción del menú: Botón / MODE
• Una vez finalizados los ajustes: Botón MENU

INFORMATION (INFORMACIÓN)

Se puede comprobar el modelo (MODEL), el número de serie (S/N) y el tiempo de utilización (USAGE TIME) del monitor.

Después de seleccionar [INFORMATION], pulse el botón ▷. (Comprobación hecha: botón MENU).

OFF TIMER (TEMPORIZADOR DE APAGADO)

La alimentación se desconecta automáticamente cuando pasa el tiempo establecido.

Después de seleccionar [OFF TIMER], pulse el botón y ponga [ON]/[OFF] pulsando los botones.

Si se selecciona [ON], pulse el botón ∇ / MODE y ponga el tiempo de apagado pulsando los botones ◁ ▷. (Se puede poner un tiempo de entre 1 y 23 horas en intervalos de 1 hora.) (Ajuste hecho: botón MENU)

• Cuando se selecciona [ON], el tiempo restante se visualizará en la esquina superior derecha de la pantalla durante los últimos 5 minutos antes de desconectarse la alimentación. (El tiempo restante se visualiza durante 5 segundos aproximadamente cada minuto.)
• Para cancelar temporalmente el apagado automático, pulse el botón de la alimentación entre la visualización del tiempo restante y el apagado automático.

Para desconectar la alimentación posteriormente, pulse de nuevo el botón de la alimentación. (Cuando conecte de nuevo la alimentación, esta se desconectará otra vez automáticamente al transcurrir el tiempo establecido.)

• Si se enciende el monitor cuando [OFF TIMER] está en [ON], la hora establecida aparecerá en la pantalla durante varios segundos. (Si no hay señal de entrada, se visualizará [NO SIGNAL].)

INPUT-2

Ponga [1LINE] cuando conecte cables de señal digital o analógica al borne de entrada DVI-I (INPUT-2) del monitor.

Ponga [2LINES] cuando conecte un cable de 2 entradas. (Botones ◁

• Si las conexiones y los ajustes no son correctos, la pantalla no se mostrará correctamente.

Ajuste de la pantalla (con conexión digital)

Los ajustes se pueden realizar a través del menú Máscara en pantalla (OSD).

Máscara en pantalla para el ajuste

Si está utilizando Windows, abra el Patrón de ajuste incluido en el CD-ROM. (p.140)

Si su sistema no es Windows, no utilice el Patrón de ajuste. En tal caso, haga que aparezca una imagen que aclare toda la pantalla y ajústela comprobando visualmente su tono real.

Cómo realizar el ajuste

1. Pulse el botón de MENU 3 veces. Aparecerá el menú COLOR CONTROL.

Una vez que el menú está en la pantalla, se puede ajustar cada una de las opciones del mismo. Cada vez que se pulse el botón MENU, se seleccionará el siguiente elemento. (COLOR CONTROL → MODE SELECT-1 → MODE SELECT-2 → el menú OSD desaparece)

Notas:

• Al igual que cuando se realiza una conexión analógica, se visualizarán el menú ADJUSTMENT y el menú GAIN CONTROL. No obstante, no es necesario ajustar estos elementos.
• El menú OSD desaparece automáticamente unos 30 segundos después de la última instrucción.

Menú COLOR CONTROL

Notas:

• Para seleccionar una opción del menú: Botón /MODE
• Para pasar al siguiente menú: Botón MENU

WHITE BALANCE

Después de seleccionar [WHITE BALANCE], pulse el botón y visualice el menú de ajuste.

Notas:

• No todas las gradaciones pueden verse en ajustes diferentes a [STD]. Ajuste a [STD] para ver todas las gradaciones.
• Si ajusta [DISPLAY MODE] a [sRGB] o [VIVID], no funciona seleccionar más que el ajuste [STD].
• Utilice los botones ◄ para seleccionar [COOL], [STD], [WARM] o [USER].
• Al seleccionar [USER] (usuario), aparecen los valores programados para [R-CONTRAST], [G-CONTRAST] y [B-CONTRAST], para poder efectuar ajustes de precisión.
• Utilice el botón / MODE para seleccionar [R-CONTRAST], [G-CONTRAST] y [B-CONTRAST].
• Una vez finalizados los ajustes: Botón MENU

Ajuste de la pantalla (con conexión digital)

COOL ....Tonalidad más azul que la estándar

Tonalidad ligeramente más azul que la estándar

STD ......Ajuste de tonalidad cromática estándar Tonalidad ligeramente más roja que la estándar

WARM....Tonalidad más roja que la estándar

USER

R-CONTRAST botón para azul-verde

botón para rojo

G-CONTRAST botón para púrpura

botón para verde

B-CONTRAST....... botón para amarillo

botón para azul

GAMMA

Ajuste para que las imágenes oscuras y brillantes se puedan ver fácilmente. Si la pantalla está oscura y se ve con dificultad, aumente el valor numérico. Si está brillante y difícil de ver, disminuya el valor numérico. (botones)

• Si [DISPLAY MODE] está en [sRGB] o [VIVID], no se puede seleccionar GAMMA.

Menú MODE SELECT-1

Notas:

• Para seleccionar una opción del menú: Botón / MODE
• Para pasar al siguiente menú: Botón MENU

OSD H-POSITION (posición horizontal OSD)

La posición del menú OSD se puede mover hacia la izquierda y hacia la derecha. (botones)

OSD V-POSITION (posición vertical OSD)

La posición del menú OSD se puede mover hacia arriba y hacia abajo. (botones)

EXPAND (ampliación de la pantalla)

Para modelos de visualización inferiores a 1600 x 1200 píxeles, la pantalla se puede ampliar si se desea. (botones ◄)

OFF: Ampliación desactivada

ON1: Si se usa la relación del ancho a la altura de la imagen, se amplía toda la pantalla.

ON2: Se amplía toda la pantalla.

Nota:

• Si no se puede obtener una resolución de 1600 x 1200 píxeles, ni siquiera antes de haber intentado la ampliación, el perímetro de la pantalla se verá negro. (No se trata de una anomalía.)

SCALING (nivel de graduación)

Si en [EXPAND] se ha seleccionado [ON1] o [ON2], se puede regular la nitidez de la imagen.

(botones)

400 LINES (grado de resolución)

No se necesitan ajustes.

LANGUAGE

Puede seleccionar el idioma del menú OSD.

1. Pulse el botón ▷.

En la pantalla aparecerá el menú de selección del idioma.

1. Utilice el botón ∇ / MODE para seleccionar un idioma.
2. Pulse el botón MENU.

El menú de selección de idioma desaparece.

Ajuste de la pantalla (con conexión digital)

Menú MODE SELECT-2

Notas:

• Para seleccionar una opción del menú: Botón / MODE
• Una vez finalizados los ajustes: Botón MENU

INFORMATION (INFORMACIÓN)

Se puede comprobar el modelo (MODEL), el número de serie (S/N) y el tiempo de uso (USAGE TIME) del monitor.

Después de seleccionar [INFORMATION], pulse el botón . (Comprobación hecha: botón MENU).

OFF TIMER (TEMPORIZADOR DE APAGADO)

La alimentación se desconecta automáticamente cuando pasa el tiempo establecido.

Después de seleccionar [OFF TIMER], pulse el botón y ponga [ON]/[OFF] pulsando los botones

Si se selecciona [ON], pulse el botón / MODE y ponga el tiempo de apagado pulsando los botones . (Se puede poner un tiempo de entre 1 y 23 horas en intervalos de 1 hora.) (Ajuste hecho: botón MENU)

• Cuando se selecciona [ON], el tiempo restante se visualizará en la esquina superior derecha de la pantalla durante los últimos 5 minutos antes de desconectarse la alimentación. (El tiempo restante se visualiza durante 5 segundos aproximadamente cada minuto.)
• Para cancelar temporalmente el apagado automático, pulse el botón de la alimentación entre la visualización del tiempo restante y el apagado automático.

Para desconectar la alimentación posteriormente, pulse de nuevo el botón de la alimentación. (Cuando conecte de nuevo la alimentación, esta se desconectará otra vez automáticamente al transcurrir el tiempo establecido.)

• Si se enciende el monitor cuando [OFF TIMER] está en [ON], la hora establecida aparecerá en la pantalla durante varios segundos. (Si no hay señal de entrada, se visualizará [NO SIGNAL].)

Ponga [1LINE] cuando conecte cables de señal digital o analógica al borne de entrada DVI-I (INPUT-2) del monitor.

Ponga [2LINES] cuando conecte un cable de 2 entradas. (Botones ◁

• Si las conexiones y los ajustes no son correctos, la pantalla no se mostrará correctamente.

Conservación del monitor

Desenchufe siempre la clavija de la toma de corriente alterna antes de limpiar el monitor.

Caja y sector del panel de control

Utilice un paño suave y seco para limpiar, sin apretar demasiado, la caja y el panel de control.

Si estuvieran muy sucios, eche un poco de detergente neutro en un paño suave previamente humedecido, escúrralo bien y proceda a la limpieza.

Sector del panel LCD

Utilice un paño suave y seco para limpiar, sin apretar demasiado, la suciedad y el polvo de la superficie del panel LCD. (Es adecuado un paño tal como gasa o los utilizados para limpiar gafas.)

PRECAUCIÓN!

• No utilice jamás disolventes, gasolina, alcohol, limpiacristales, etc., ya que podrían decolorarlo o deformarlo.
• No rasque jamás el monitor con objetos duros ni aplique una presión fuerte sobre el mismo, ya que podría dañar las señales o resultar en un funcionamiento anómalo.

Almacenamiento

Si no va a utilizar el monitor durante un largo periodo de tiempo, asegúrese de desenchufar la clavija de la toma de corriente alterna.

¡PRECAUCIÓN!

• No deje el monitor en contacto con objetos de caucho o plástico durante periodos prolongados, ya que esto podrá decolorarlo o deformarlo.

Solución de problemas

Si cree que el monitor pudiera estar averiado, pruebe los puntos siguientes antes de llevarlo a reparar.

Si después de hacerlo sigue sin funcionar, póngase en contacto con su proveedor o con el servicio autorizado de asistencia técnica de Sharp más cercano.

Los tubos fluorescentes del monitor tienen una vida útil limitada.

• Si la pantalla se oscurece, reverbera persistentemente o no se enciende, puede que sea necesario cambiar el tubo fluorescente. Consulte a su proveedor o al servicio autorizado de asistencia técnica de Sharp más cercano. (No intente jamás hacer usted mismo este cambio.)
• Debido a las características de los tubos fluorescentes, la pantalla puede reverberar durante el periodo inicial de uso. (No se trata de una anomalía.) Si esto ocurriera, intente en primer lugar resolver el problema apagando y encendiendo el monitor de nuevo.

Si no se ve ninguna imagen en el monitor (el LED indicador de conexión no está encendido).

• ¿Está correctamente conectado el cable de alimentación? (p.135)

Si no se ve ninguna imagen en el monitor (el LED indicador de conexión está encendido).

• ¿Está el ordenador conectado correctamente? (p.134) - ¿Está el ordenador encendido?
• ¿Está el borne de entrada de la señal conmutado a la señal correcta? (p.136)
• ¿Está [INPUT-2] correctamente seleccionado en el menú MODE SELECT-2? (p.144, 147)
• ¿Se corresponde la sincronización de la señal del ordenador con las especificaciones del monitor? (p.151)
• ¿Se encuentra el ordenador en el modo de ahorro de energía?

La imagen aparece distorsionada.

• ¿Se corresponde la sincronización de la señal del ordenador con las especificaciones del monitor? (p.151)
• Si está utilizando la señal analógica, haga un ajuste automático de la pantalla. (p.140)
• Si puede cambiar la frecuencia de regeneración en el ordenador que está utilizando, cambie el valor a una frecuencia más baja. (p.151)

Los botones de control no funcionan.

¿Está activado el bloqueo de ajustes? (p.138)

Información para pacientes acerca del desecho de este producto SHARP de forma de proteger el medio ambiente

Si no puede seguir utilizando este producto, deben investigarse y desecharse de forma legalmente correcta para proteger el medio ambiente.

¡NO SE DESHAGA DE ESTE PRODUCTO CON LA BASURA DEL HOGAR O MEZCLADO CON OTROS RESIDUOS! ¡PUEDE DAÑAR EL MEDIO AMBIENTE!

Sharp Corporation está comprometida a proteger el medio ambiente y a la conservación de energía. Nuestra meta es reducir el impacto sobre el medio ambiente de nuestros productos, ejecutando y mejorando continuamente las tecnologías de diseño de productos y la información a los clientes para la conservación del medio ambiente.

(1) Para nuestros clientes de Bélgica, Holanda, Suecia y Suiza

SHARP forma parte de los respectivos sistemas de reciclado nacional de equipos electrónicos, poniendo en práctica las leyes de medio ambiente de estos países. A continuación se dan detalles sobre los respectivos países.

País	Información de reciclado para este País
Suecia	Utilice el sistema de reciclado de electrónicos sueco llama "ELRETUR", y visite el situó de Internet en http://www.el-kretsen.se
Holanda	Utilice el sistema de reciclado de electrónicos holandés "ICT-Milieu", y visite el situó de Internet en http://www.nederlanddict.nl/index.php
Bélgica	Utilice el sistema de reciclado de electrónicos belga "Recupel", y visite el situó de Internet en http://www-recupel.be
Suiza	Utilice el Sistema de reciclado de electrónicos suizo "SWICO", y visite el situó de Internet en http://www.swico.ch

(2) Para nuestros clientes en el Reino Unido, Alemania, Francia e Italia

Llame al gobierno local acerca de la recolección e instalaciones de reciclado, o llame a una empresa de servicio de reciclado que tenga licencia para el reciclado de equipos electrónicos. SHARP recomienda los servicios de reciclado de MIREC. La información general acerca de MIREC puede obtenerse en http://www.mirec.com/. El pago de los servicios de MIREC está a cargo del último propietario del equipo electrónico a reciclar.

(3) Para nuestros clientes en los EE.UU.

Este producto utiliza soldadura en plomo y una lámpara fluorescente con una pequeña cantidad de mercurio. El desecho de estos materiales puede estar sujeto a reglamentación para proteger el medio ambiente. Para información sobre la recolección y reciclado, llame al gobierno local o a la Alianza de Industrias Electrónicas: http://www.eiae.org

(4) Para nuestros clientes en Japón

Llame al teléfono gratis 0120-845-530 para información sobre el reciclado.

Especificaciones

Especificaciones del producto

Nombre del Modelo

LL-T2015-H (Gris Plomizo)/LL-T2015-B (Negro)

Display LCD

51 cm medidos en diagonal Módulo TFT LCD

Resolución (máx.)

UXGA 1600 x 1200 píxeles

Colores reproducibles (máx.)

Aprox. 16,77 millones de colores (8 bits)

Luminosidad (máx.)

250 cd/m²

Retícula

0,255(H) x 0,255(V) mm

Relación de contraste

400:1

Ángulo de visibilidad

Izquierda-derecha 176° ; arriba-abajo 176°

(relación de contraste ≥ 10)

Tamaño de pantalla

Horizontal 408 mm x Vertical 306 mm

Señal de video

Analógica: Analógica RGB (0,7 Vp-p) [75 Ω]

Digital: Estándar DVI bajo en 1.0

Señales de sincronización

Sincronización separada (nivel TTL: +/-), sincronización en

verde, sincronización compuesta (nivel TTL: +/-)

Compensación de la ampliación

Graduación digital

Ampliando VGA/SVGA/XGA/SXGA, etc., utilizando

un proceso de compensación. (No ampliación,

basándose en una relación de aspecto fija, y

ampliación al máximo de la pantalla.)

Plug & Play

VESA: DDC2B compatible

Gestión de energía

VESA: basada en DPMS

DVI: basada en DMPM

Borne de señales de entrada

Analógica: Mini D-sub de 15 vías (3 hileras)

Digital / Analógica: DVI-I de 29 vías

Ajuste de alta

Margen de ajuste: aprox. 60 mm

Inclinación de pantalla

Hacia arriba aprox. 0 - 30° ; hacia abajo aprox. 0 - 5°

Giro de pantalla

Aprox. 90° de izquierda a derecha

Suministro eléctrico

CA 100 - 240 V, 50/60 Hz

Temperatura ambiental 5 - 35 °C

Consumo eléctrico

53 W máximo, 4 W en el modo de ahorro de

energía

Dimensiones (An. x F x Al.) (Unidades: mm)

Aprox. 450 × 228 × 438 - 498

Peso

Aprox. 9,8 kg

Sólo zona de visualización, aprox. 6,2 kg

• Cable de señal analógica: 2,0 m aprox.
• Cable de señal digital: 2,0 m aprox.
• Cable de señal analógica, NL-C02E (que debe adquirirse por separado): 2,0 m aprox.
• Cable de 2 entradas, NL-C03J (que debe adquirirse por separado): 0,25 m aprox.

Nota:

• Como parte de la política de mejoras continuas, SHARP se reserva el derecho de realizar cambios en el diseño y las especificaciones para la mejora del producto sin previo aviso. Las figuras indicadas que especifican el rendimiento son valores nominales de los aparatos de producción. Puede haber algunas desviaciones de estos valores en los aparatos individuales.

Sincronizaciones de las señales correspondientes (analógica)

Modo display		Hsync	Vsync	Frecuencia
VESA	640x480	31,5kHz	60Hz	25,175MHz
		37,9kHz	72Hz	31,5MHz
		37,5kHz	75Hz	31,5MHz
		43,3kHz	85Hz	36,0MHz
	640x400	37,9kHz	85Hz	31,5MHz
	720x400	37,9kHz	85Hz	35,5MHz
	800x600	35,1kHz	56Hz	36,0MHz
		37,9kHz	60Hz	40,0MHz
		48,1kHz	72Hz	50,0MHz
		46,9kHz	75Hz	49,5MHz
		53,7kHz	85Hz	56,25MHz
	1024x768	48,4kHz	60Hz	65,0MHz
		56,5kHz	70Hz	75,0MHz
		60,0kHz	75Hz	78,75MHz
		68,7kHz	85Hz	94,5MHz
	1152x864	67,5kHz	75Hz	108,0MHz
	1280x960	60,0kHz	60Hz	108,0MHz
	1280x1024	64,0kHz	60Hz	108,0MHz
		80,0kHz	75Hz	135,0MHz
		91,1kHz	85Hz	157,5MHz
	1600x1200	75,0kHz	60Hz	162,0MHz
US text	720x400	31,5kHz	70Hz	28,3MHz
Series Power Macintosh	640x480	35,0kHz	66,7Hz	30,2MHz
	832x624	49,7kHz	74,6Hz	57,3MHz
	1024x768	60,2kHz	75Hz	80,0MHz
	1152x870	68,7kHz	75Hz	100,0MHz
	1280x1024	64,0kHz	60Hz	108,0MHz
		80,0kHz	75Hz	135,0MHz
	1600x1200	75,0kHz	60Hz	162,0MHz
Series Sun Ultra	1024x768	48,3kHz	60Hz	64,13MHz
		53,6kHz	66Hz	70,4MHz
		56,6kHz	70Hz	74,25MHz
	1152x900	61,8kHz	66Hz	94,88MHz
		71,8kHz	76,2Hz	108,23MHz
	1280x1024	71,7kHz	67,2Hz	117,01MHz
		81,1kHz	76Hz	134,99MHz
	1600x1000	68,6kHz	66Hz	135,76MHz

• La resolución recomendada es de 1600 × 1200.
• Todos son compatibles únicamente con «non-interlace».
• Las frecuencias para las series Power Macintosh y Sun Ultra son solo valores de referencia. Para establecer la conexión puede que sea necesario un adaptador (de venta en el comercio).
• Si el monitor recibe señales de sincronización que no son compatibles, aparecerá [OUT OF TIMING]. Consulte el manual de instrucciones de su ordenador para ajustar la sincronización de forma compatible con el monitor.
• Si el monitor no recibe ninguna señal (señal de sincronización), aparecerá [NO SIGNAL].

Sincronizaciones de las señales correspondientes (digital)

Modo display		Hsync	Vsync	Frecuencia
VESA	640x480	31,5kHz	60Hz	25,175MHz
		37,9kHz	72Hz	31,5MHz
		37,5kHz	75Hz	31,5MHz
	800x600	37,9kHz	60Hz	40,0MHz
		48,1kHz	72Hz	50,0MHz
		46,9kHz	75Hz	49,5MHz
	1024x768	48,4kHz	60Hz	65,0MHz
		56,5kHz	70Hz	75,0MHz
		60,0kHz	75Hz	78,75MHz
	1152x864	67,5kHz	75Hz	108,0MHz
	1280x960	60,0kHz	60Hz	108,0MHz
	1280x1024	64,0kHz	60Hz	108,0MHz
	1600x1200	75,0kHz	60Hz	162,0MHz
US text	720x400	31,5kHz	70Hz	28,3MHz

• La resolución recomendada es de 1600 x 1200.
• Todos son compatibles únicamente con «non-interlace».
• Aquí se puede conectar un ordenador con un borne de salida DVI (DVI-D24 vías o DVI-I29 vías) y con una capacidad de salida UXGA. El que la pantalla funcione correctamente depende del tipo de ordenador a conectar.
• Si el monitor recibe señales de sincronización que no son compatibles, aparecerá [OUT OF TIMING]. Consulte el manual de instrucciones de su ordenador para ajustar la sincronización de forma compatible con el monitor.
• Si el monitor no recibe ninguna señal (synch signal), aparecerá [NO SIGNAL].

Especificaciones

Vías del conector de entrada RGB analógica

(Conector Mini D-sub de 15 vías)

N°	Función
1	Señal de entrada video rojo
2	Señal de entrada video verde
3	Señal de entrada video azul
4	GND
5	GND
6	GND para签署 de video rojo
7	GND para签署 de video verde
8	GND para签署 de video azul
9	+5V
10	GND
11	GND
12	Datas DDC
13	Para entrada de签署 Hsync
14	Para entrada de签署 Vsync
15	Reloj DDC

Vías del conector de entrada DVI-I

(Conector DVI-I de 29 vías)

N°	Función	N°	Función
1	Datas TMDS 2-	16	Detecución de clavija en caliente
2	Datas TMDS 2+	17	Datas TMDS 0-
3	Protector 2/4 de datos TMDS	18	Datas TMDS 0+
4	N.C.	19	Protector 0/5 de datos TMDS
5	N.C.	20	N.C.
6	Reloj DDC	21	N.C.
7	Datas DDC	22	Protector de reloj TMDS
8	Señal analógica@sincronizada verticalmente	23	Reloj TMDS +
9	Datas TMDS 1-	24	Reloj TMDS -
10	Datas TMDS 1+	C1	Señal analógica deImagen roja
11	Protector 1/3 de datos TMDS	C2	Señal analógica deImagen verde
12	N.C.	C3	Señal analógica deImagen azul
13	N.C.	C4	Señal analógica sincronizada horizontalmente
14	+5V	C5	GNDanalógica
15	GND (masa)

Gestión de energía

El monitor está bajo los estándares VESA DPMS y DVI DMPM.

Para activar la función power management del monitor, tanto la tarjeta de video como el ordenador deben cumplir el estándar VESA DPMS y el estándar DVI DMPM.

DPMS: Display Power Management Signalling (Sistema de administración de energía del monitor)

Modo DPMS	Pantalla	Consumo de corriente	H-sync	V-sync
ON	Encendida	53 W	Sí	Sí
STANDBY	Apagada	4 W	No	Sí
SUSPEND			Sí	No
OFF			No	No

DMPM: Digital Monitor Power Management (Gestión de energía del monitor digital)

Modo DMPM	Pantalla	Consumo de corriente
ON	Encendida	53 W
OFF	Apagada	4 W

DDC (Plug & Play)

Este monitor soporta el estándar VESA DDC (Display Data Channel).

DDC es un estándar de señalización para la operación de las funciones Plug & Play en el monitor o PC. Transmite información tal como el grado de resolución entre el monitor y el PC. Puede usar esta función si su ordenador tiene compatibilidad DDC y si está configurado de modo que pueda detectar el monitor Plug & Play.

Existen numerosas variedades de DDC debido a las diferencias entre los sistemas. El presente monitor opera con DDC2B.

Instalación de la información de configuración y del perfil ICC (Para Windows)

Según sea el tipo de ordenador o de sistema operativo, puede que sea necesario utilizar el ordenador para llevar a cabo la instalación de la información de configuración del monitor, etc. Si así fuera, siga los pasos que se indican a continuación para instalar la información de configuración del monitor. (Dependiendo del tipo de ordenador o de sistema operativo, los nombres de los comandos y los procedimientos a seguir podrían ser diferentes. Siga el manual de uso propio del ordenador, más que esto.)

Acerca del perfil ICC

Un perfil ICC (Consorcio Internacional de Color) es un archivo en el que se describen las características de reproducción cromática del monitor LCD. El uso de una aplicación compatible con un perfil ICC permite tener una reproducción cromática muy precisa.

• Tanto Windows 98/2000/Me/XP utilizan el perfil ICC.
• Al instalar la información de configuración de Windows 98/2000/Me/XP (descrita a continuación), se instala también el perfil ICC. Si únicamente desea instalar el perfil ICC, consulte el apartado Instalación del perfil ICC en la página 155.
• Cuando se usa el perfil ICC, ajuste de la forma siguiente:
• [DISPLAY MODE] [WHITE BALANCE]: [STD]

Para Windows 95

Instalación de la información de configuración del monitor en Windows 95. Los mensajes de Windows mencionados en la suma notable de servicios se basan en la versión inglesa.

En la explicación se da por supuesto que la unidad de CD-ROM es la "D".

1. Introduzca el CD-ROM suministrado en la unidad de CD-ROM del ordenador.
2. Haga clic sobre el botón [Start]. En [Settings], seleccione [Control Panel].
3. Haga doble clic en [Display].
4. Haga clic sobre [Settings], [Advanced Properties], [Monitor] y por último sobre [Change].
5. Haga clic en [Have Disk], confirme que [Copy manufacturer's files from:] es [D:] y a continuación haga clic sobre [OK].
6. Confirme que los datos sobre el monitor están seleccionados y haga clic sobre [OK].
7. Compruebe que el monitor está funcionando y a continuación haga clic en [Apply].
8. Haga clic sobre [OK] y cierre la ventana.

Para Windows 98

Instalación de la información de configuración del monitor en Windows 98 y configuración del perfil ICC del monitor como valor predeterminado.

Los mensajes de Windows mencionados a continuación se refieren a la versión inglesa.

En la explicación se da por supuesto que la unidad de CD-ROM es la "D".

Si ya ha aparecido el "Add New Hardware Wizard":

1. Introduzca el CD-ROM suministrado en la unidad de CD-ROM del ordenador.
2. Haga clic sobre [Next].
3. Coloque una tilde en [Display a list of all the drivers in a specific location, so you can select the driver you want.] y a continuación haga clic sobre [Next].
4. Cuando aparezca [Models], haga clic en [Have disk], confirme que [Copy manufacturer's files from:] es [D:] y haga clic sobre [OK].
5. Confirme que los datos sobre el monitor están seleccionados y a continuación haga clic sobre [Next], [Next] y [Finish]. Si aparece el "Add new Hardware Wizard", repita los comandos de instalación empezando por el paso 2 antes descrito.

Si el "Add new Hardware Wizard" no ha aparecido:

1. Introduzca el CD-ROM suministrado en la unidad de CD-ROM del ordenador.
2. Haga clic sobre el botón [Start]. En [Settings], seleccione [Control Panel].
3. Haga doble clic en [Display].
4. Haga clic en [Settings], [Advanced] y [Monitor].
5. En [Options], seleccione [Automatically detect Plug & Play monitors] y haga clic sobre [Change].
6. Haga clic sobre [Next].
7. Haga clic en [Display a list of all the drivers in a specific location, so you can select the driver you want.] y a continuación sobre [Next].
8. Cuando aparezca [Models], haga clic en [Have disk], confirme que [Copy manufacturer's files from:] es [D:] y haga clic sobre [OK].
9. Confirme que los datos sobre el monitor están seleccionados y a continuación haga clic en [Next], [Next] y [Finish].
10. Compruebe que el monitor está funcionando y a continuación haga clic en [Apply].
11. Haga clic sobre [OK] y cierre la ventana.

Instalación de la información de configuración y del perfil ICC (Para Windows)

Para Windows 2000

Instalación de la información de configuración del monitor en Windows 2000 y configuración del perfil ICC del monitor como valor predeterminado.

Los mensajes de Windows mencionados a continuación se refieren a la versión inglesa.

En la explicación se da por supuesto que la unidad de CD-ROM es la "D".

1. Introduzca el CD-ROM suministrado en la unidad de CD-ROM del ordenador.
2. Haga clic sobre el botón [Start]. En [Settings], seleccione [Control Panel].
3. Haga doble clic en [Display].
4. Haga clic en [Settings], [Advanced] y [Monitor].
5. Haga clic sobre [Properties], [Driver] y [Update Driver].
6. Cuando aparezca el Asistente [Upgrade Device Driver Wizard], haga clic sobre [Next].
7. Coloque una tilde en [Display a list of the known drivers for this device so that I can choose a specific driver] y haga clic sobre [Next].
8. Cuando aparezca [Models], haga clic en [Have disk], confirme que [Copy manufacturer's files from:] es [D:] y haga clic sobre [OK].
9. Seleccione el monitor en la lista que aparece y haga clic en [Next].
10. Haga clic sobre [Next], asegúrese de que el nombre del monitor aparece en la pantalla y haga clic en [Finish]. Si aparece [The Digital Signature Not Found], haga clic en [Yes].
11. Haga clic sobre [Close].
12. Haga clic sobre [OK] y cierre la ventana.

Para Windows Me

Instalación de la información de configuración del monitor en Windows Me y configuración del perfil ICC del monitor como valor predeterminado.

Los mensajes de Windows mencionados a continuación se refieren a la versión inglesa.

En la explicación se da por supuesto que la unidad de CD-ROM es la "D".

Si ya ha aparecido "Add New Hardware Wizard":

1. Introduzca el CD-ROM suministrado en la unidad de CD-ROM del ordenador.
2. Coloque una tilde en [Specify the location of the driver [Advanced]] y haga clic sobre [Next].
3. Coloque una tilde en [Display a list of all the drivers in a specific location, so you can select the driver you want.] y a continuación haga clic sobre [Next].
4. Cuando aparezca [Models], haga clic en [Have disk], confirme que [Copy manufacturer's files from:] es [D:] y haga clic sobre [OK].
5. Seleccione en la lista los datos del monitor y a continuación haga clic sobre [Next], [Next] y [Finish]. Si aparece el "Add New Hardware Wizard", repita los comandos de instalación empezando por el paso 2 antes descrito.

Si el "Asistente para agregar hardware nuevo" no aparece:

1. Introduzca el CD-ROM suministrado en la unidad de CD-ROM del ordenador.
2. Haga clic en el botón [Inicio]. En [Configuración], seleccione [Panel de control].
3. Haga doble clic en [Pantalla].
4. Haga clic en [Configuración], [Opciones avanzadas] y [Monitor].
5. En [Opciones], seleccione [Detectar automáticamente monitores Plug & Play] y haga clic en [Cambiar].
6. Marque la casilla [Especificar la ubicación del controlador [Avanzado]] y haga clic en [Siguiente].
7. Marque la casilla [Mostrar una lista de controladores en una ubicación específica, para que pueda seleccionar el controlador que desee.] y haga clic en [Siguiente].
8. Cuando aparezca [Modelos], haga clic en [Utilizar disco], confirme que [Copiar archivos del fabricante desde:] es [D:] y haga clic en [Aceptar].
9. Seleccione los datos del monitor y a continuación haga clic en [Siguiente], [Siguiente] y [Finalizar].
10. Compruebe que los datos del monitor aparecen en la pantalla y a continuación haga clic en [Aplicar].
11. Haga clic en [Aceptar] y cierre la ventana.

Instalación de la información de configuración y del perfil ICC (Para Windows)

Para Windows XP

Instalación de la información de configuración del monitor en Windows XP y configuración del perfil ICC del monitor como valor predeterminado.

Los mensajes de Windows mencionados a continuación se refieren a la versión inglesa.

En la explicación se da por supuesto que la unidad de CD-ROM es la "D".

1. Introduzca el CD-ROM suministrado en la unidad de CD-ROM del ordenador.
2. Haga clic sobre el botón [Start]. Seleccione [Control Panel].
3. Cambie a "Classic View".
4. Haga doble clic en [Display].
5. Haga clic en [Settings], [Advanced] y [Monitor].
6. Haga clic sobre [Properties], [Driver] y [Update Driver].
7. Cuando aparezca el Asistente [Hardware Update Wizard], coloque una tilde en [Install from a list or specific location [Advanced]], haga clic sobre [Next].
8. Coloque una tilde en [Don't search. I will choose the driver to install.] y haga clic sobre [Next].
9. Haga clic en [Have disk], confirme que [Copy manufacturer's files from:] es [D:] y haga clic sobre [OK].
10. Seleccione el monitor en la lista que aparece y haga clic en [Next].

Si aparece [has not passed Windows Logo testing...], haga clic en [Continue Anyway].

1. Asegúrese de que el nombre del monitor aparece en la pantalla y haga clic en [Finish].
2. Haga clic sobre [Close].
3. Haga clic sobre [OK] y cierre la ventana.

Instalación del perfil ICC

Instalación del perfil ICC del monitor. (Si ya ha instalado la información de configuración, se habrá instalado también el perfil, por lo que no hace falta que lo vuelva a instalar.)

Los mensajes de Windows mencionados a continuación se refieren a la versión inglesa.

En la explicación se da por supuesto que la unidad de CD-ROM es la "D".

1. Introduzca el CD-ROM suministrado en la unidad de CD-ROM del ordenador.
2. Haga clic sobre el botón [Start]. En [Settings], seleccione [Control Panel].
3. Haga doble clic en [Display].
4. Haga clic en [Settings] y [Advanced].
5. Haga clic sobre [General], en [Compatibility] seleccione [Apply the new display setting without restarting] y a continuación haga clic en [Color Management].
6. Haga clic sobre [Add] y seleccione CD-ROM para indicar la ubicación de los archivos.
7. Seleccione el perfil de color que desea instalar y haga clic sobre [Add].
8. Seleccione el perfil y haga clic en [Set As Default].
9. Haga clic sobre [OK] y cierre la ventana.
10. Cuando se utilice el perfil ICC, ajuste de la forma siguiente:
11. [DISPLAY MODE] [WHITE BALANCE]: [STD]

Información acerca del perfil ColorSync (Para MacOS)

Acerca del perfil ColorSync

ColorSync es el sistema de gestión del color de Apple Computer y permite obtener características de reproducción cromática cuando se usa con una aplicación compatible. Un perfil ColorSync describe las características cromáticas del monitor LCD.

Notas:

• El perfil ColorSync de este monitor funciona con MacOS 8.5 o superior.
• Cuando se usa el perfil ColorSync, ajuste de la forma siguiente:
• [DISPLAY MODE] [WHITE BALANCE]: [STD]

Configuración del perfil ColorSync

Notas:

• Debe tener PC Exchange o File Exchange instalado en su sistema.
• Dependiendo del tipo de ordenador o de sistema operativo, los nombres de los comandos y los procedimientos a seguir podrían ser diferentes. Siga el manual de uso propio del ordenador.
• Introduzca el CD-ROM suministrado en la unidad de CD-ROM del ordenador.
• Copie el perfil a utilizarse desde un CD-ROM a la carpeta de perfil ColorSync en la carpeta de planta.
• En el panel de control seleccione ColorSync y elija el perfil a utilizar.

Instrucciones para acoplar un brazo de compatibilidad VESA

Puede acoplar al monitor un brazo o una base (de venta en el comercio) conforme al estándar VESA. La elección del brazo o la base queda a discreción del cliente.

Brazos o bases aptos para el uso

Los accesorios deben cumplir los siguientes requisitos:

• Deben ser compatibles con el estándar VESA.
• Deben tener una separación de 100 mm x 100 mm entre los orificios para los tornillos en la sección a acoplar.
• No deben caerse ni romperse una vez acoplados al monitor.

Cómo acoplar el brazo o la base

• Tenga cuidado de no doblar excesivamente el cable ni utilizar cables de prolongación, ya que podría llevar a un funcionamiento anómalo.
• Al mismo tiempo que sigue estas instrucciones, consulte también las instrucciones de instalación en el manual de manejo suministrado con el brazo o la base.
• Retire el cable.
• Extienda un paño suave sobre una superficie horizontal apropiada.
• Con mucho cuidado de no dañar el monitor, deposítelo suavemente sobre el paño con la parte de la pantalla mirando hacia abajo.

Precaución:

Sujete firmemente la pantalla y la base e inclínelas un poco. Cuando el monitor esté inclinado, la base podrá desprenderse repentinamente y causar lesiones.

1. Retire los cuatro tornillos y a continuación retire la base del monitor.

Notas:

• La base se ha diseñado inicialmente para este monitor, no la use con ningún otro.
• Le recomendamos que guarde los cuatro tornillos junto con la base que ha retirado para poder volver a utilizar la base fijando los cuatro tornillos correctos. Si utiliza otro tipo de tornillos, podría dañar la parte interior del monitor.

Precaución:

No desarme la base. Hay piezas que podrían salir despedidas y causar lesiones.

1. Acople el brazo al monitor apretando los cuatro tornillos.

Nota:

• Los tornillos utilizados para acoplar el brazo deberían ser del tamaño M4 con un saliente de 6-8 mm desde el plano sobre el que debe acoplarse. El uso de diferentes tornillos puede provocar la caída del monitor o causar daños en la parte interior.

Memo

SHARP®

SHARP CORPORATION

Impreso en Japón

Impreso en Japón

Impreso en Japón
