Produkttyp	LCD-TFT-Monitor 51 cm (20,1 Zoll)
Marke	SHARP
Modell	LL-T2015 (Elfenbein LL-T2015-H / Schwarz LL-T2015-B)
Maximale Auflösung	UXGA 1600 x 1200 Pixel
Darstellbare Farben	ca. 16,77 Millionen Farben (8 Bit)
Helligkeit	250 cd/m²
Kontrastverhältnis	400:1
Betrachtungswinkel	176° horizontal und vertikal (Kontrast ≥ 10)

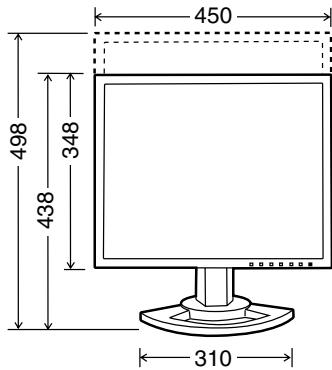

Abmessungen (B x T x H)	ca. 450 x 228 x 438 - 498 mm (mit Standfuß)
Gewicht	ca. 9,8 kg (nur Monitor ca. 6,2 kg)
Stromversorgung	AC 100-240 V, 50/60 Hz
Stromverbrauch	53 W max., 4 W im Energiesparmodus
Videoeingänge	Analog (15-polig Mini D-Sub) und Digital (29-polig DVI-I)
Einstellungen	Höhe (60 mm), Neigung (oben 0-30°, unten 0-5°), Drehung links-rechts
Hauptfunktionen	Automatische und manuelle Bildeinstellung, Einstellungssperre, Abschaltautomatik, Anzeigemodi (STD, OFFICE, sRGB, VIVID)
Pflege und Reinigung	Vor der Reinigung Netzstecker ziehen; weiches, trockenes Tuch verwenden, mildes Reinigungsmittel für das Gehäuse; keine Lösungsmittel verwenden
Sicherheit	Nicht Feuchtigkeit, Staub oder hohen Temperaturen aussetzen; nur das mitgelieferte Netzkabel verwenden
Ersatzteile und Reparaturfähigkeit	Hintergrundbeleuchtung nur durch autorisierten Reparaturdienst austauschbar; VESA-Halterung 100 x 100 mm für Schwenkarme
Allgemeine Informationen	Plug & Play-Kompatibilität (DDC2B), Energieverwaltung DPMS/DMPM, Betriebstemperatur 5-35°C

Häufig gestellte Fragen - LL-T2015 SHARP

Wie stelle ich Höhe und Neigung des Monitors ein?

Um die Höhe einzustellen, fassen Sie beide Bildschirmseiten fest an und passen Sie sie vertikal an (Bereich ca. 60 mm). Für die Neigung neigen Sie den Bildschirm nach vorne (0-5°) oder nach hinten (0-30°). Achten Sie darauf, sich nicht die Finger zu klemmen und nicht auf das LCD-Panel zu drücken.

Wie schließe ich den Monitor am analogen Eingang an?

Verwenden Sie das mitgelieferte analoge Signalkabel (oder optional das Modell NL-C02E). Schließen Sie es an die Klemme INPUT-1 (analog RGB) oder an die DVI-I-Klemme (INPUT-2) an, wenn Sie einen Adapter verwenden. Ziehen Sie die Schrauben fest, um den Stecker zu sichern.

Wie führe ich eine automatische Bildeinstellung durch?

Zeigen Sie zuerst ein klares Bild an (verwenden Sie das Testbild auf der mitgelieferten CD-ROM). Drücken Sie die MENU-Taste, dann wählen Sie mit der ▶-Taste ADJUSTMENT. Der Monitor führt die automatische Einstellung durch (CLOCK, PHASE, H-POS, V-POS). Wiederholen Sie den Vorgang bei Bedarf 2- oder 3-mal.

Was tun, wenn der Bildschirm kein Bild anzeigt?

Überprüfen Sie, ob das Netzkabel angeschlossen und der Hauptschalter auf ON steht. Stellen Sie sicher, dass der Computer eingeschaltet ist und die ausgewählte Eingangsklemme (INPUT-1 oder INPUT-2) mit dem verwendeten Kabel übereinstimmt. Wenn das Problem weiterhin besteht, überprüfen Sie die Signalfrequenzeinstellungen (siehe technische Daten).

Wie sperre ich die Einstellungen, um versehentliche Änderungen zu vermeiden?

Schalten Sie den Computer aus. Halten Sie die MENU- und Ein/Aus-Taste gleichzeitig gedrückt, während Sie den Monitor einschalten. Fahren Sie fort, bis ADJUSTMENT LOCKED angezeigt wird. Zum Entsperren wiederholen Sie den Vorgang, bis ADJUSTMENT UNLOCKED erscheint.

Welche Anzeigemodi sind verfügbar?

Die Modi sind: STD (Standard), OFFICE (reduzierte Helligkeit, energiesparend), sRGB (Farben gemäß IEC-Norm) und VIVID (dynamische Farben). Verwenden Sie die Taste ▽ / MODE, um zwischen ihnen umzuschalten.

Wie reinige ich das LCD-Panel?

Ziehen Sie zuerst den Netzstecker. Verwenden Sie ein weiches, trockenes Tuch (z. B. Linsenputztuch), um die Oberfläche vorsichtig abzuwischen. Verwenden Sie niemals Lösungsmittel, Alkohol oder Glasreiniger, da diese die Beschichtung beschädigen können. Vermeiden Sie Reiben mit harten Materialien.

Ist der Monitor mit einer VESA-Wandhalterung kompatibel?

Ja, er ist kompatibel mit VESA-Halterungen mit einem Abstand von 100 x 100 mm. Verwenden Sie M4-Schrauben mit einer Länge von 6 bis 8 mm, die über die Befestigungsfläche hinausragen. Befolgen Sie die Anweisungen des Arms, um den Monitor sicher zu installieren.

Wie stelle ich den Abschalttimer (OFF TIMER) ein?

Gehen Sie über die MENU-Taste zum Menü MODE SELECT-2. Wählen Sie OFF TIMER und stellen Sie es auf ON. Wählen Sie die Dauer zwischen 1 und 23 Stunden in 1-Stunden-Schritten. Nach Ablauf der Zeit schaltet sich das Gerät automatisch aus. Sie können den Timer vorübergehend durch Drücken der Ein/Aus-Taste abbrechen.

Wie installiere ich das ICC-Profil für bessere Farbverwaltung?

Unter Windows legen Sie die mitgelieferte CD-ROM ein und folgen Sie der Monitor-Installationsanleitung (über Systemsteuerung > Anzeige). Das ICC-Profil wird mit den Treibern installiert. Um es zu verwenden, stellen Sie DISPLAY MODE und WHITE BALANCE auf STD. Unter Mac kopieren Sie das Profil in den Ordner ColorSync.

BEDIENUNGSANLEITUNG LL-T2015 SHARP

BEDIENUNGSANLEITUNG

MODE D'EMPLOI

MANUALE D'USO

Dieses Gerät entspricht den Anforderungen der EG-Richtlinien 89/336/EWG und 73/23/EWG mit Änderung 93/68/EWG.

Analog: 15-poliger Mini-D-Sub (3 Reihen)

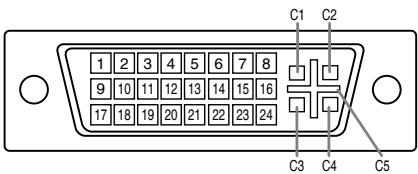

Digital/Analog: 29-poliger DVI-I

Höhenverstellung

Einstellbereich: ca. 60 mm

Bildschirmneigung

Tipps und Sicherheitsvorkehrungen 40

Produktbeschreibung 41

Höheneinstellung, Winkeleinstellung 42

Anschließen des Monitors und Ein- und Ausschalten des Monitors 43

Verbinden des Monitors mit einem Computer 44

Anschließen des Monitors an eine Stromquelle 45

Einschalten des Monitors 46

Umschalten zwischen Eingangsanschlüssen 47

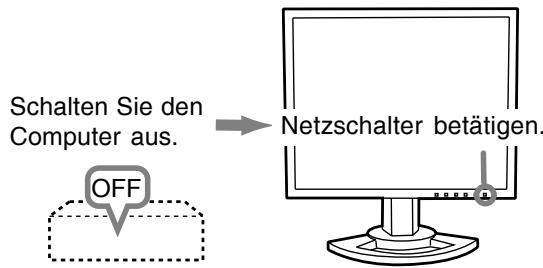

Ausschalten des Monitors 47

Einstellen der Bildschirmanzeige 48

Zurücksetzen der Einstellungen 48

Einstellsperrfunktion 48

Einstellen der Hintergrundbeleuchtung 48

Einstellen des Displaymodus 49

Überprüfen der Geräteinformationen 49

Einstellen der Bildschirmanzeige (bei analogem Anschluss) 50

Automatische Bildschirmeinstellung 50

Manuelle Bildschirmeinstellung 51

Einstellen der Bildschirmanzeige (bei digitalem Anschluss) 55

Pflege des Monitors 58

Pflege des Monitors 58

Lagerung 58

Fehlerbehebung 58

Informationen für Kunden über umweltfreundliche Entsorgung dieses SHARP-Produkts. 59

Technische Daten 60

Installieren der Setup-Informationen und des ICC-Profils (Für Windows) 63

Informationen zum Profil ColorSync (Für MacOS) 66

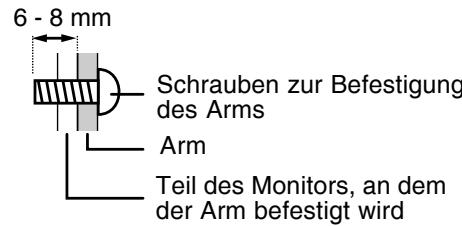

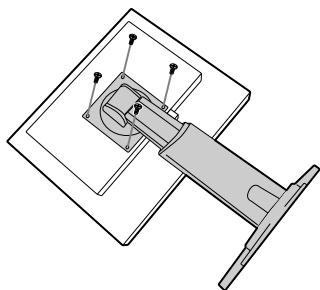

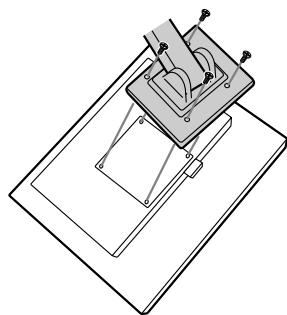

Anweisungen zum Anbringen eines VESA-kompatiblen Monitorarms 67

Tipp und Sicherheitsvorkehrungen

• Das TFT-Farb-LCD-Panel wurde unter Einsatz hochentwickelter Technologie gefertigt. Es kann jedoch vorkommen, dass an einigen Stellen Bildpunkte nicht aufleuchten oder permanent angezeigt werden. Wenn der Bildschirm von der Seite aus angesehen wird, können die Farben unregelmäßiger oder zu hell erscheinen. Dies ist normal bei LCD-Monitoren und hat keinen Einfluss auf die Leistungsfähigkeit des Gerätes. Die Bildschirmanzeige sollte nicht über lange Zeiträume hinweg stehenbleiben, da dies einen Einbrenneffekt zur Folge haben könnte.
• Wenn die Helligkeit auf die Mindesteinstellung gesetzt wird, ist der Bildschirm eventuell schlecht lesbar. Die Qualität des Computersignals kann die Anzeigequalität beeinträchtigen. Wir empfehlen den Einsatz eines Computers, der Videosignale hoher Qualität aussenden kann.
• Der Monitor darf niemals mit harten Gegenständen abgerieben oder berührt werden.
• Wir bitten um Ihr Verständnis, dass Sharp Corporation über die gesetzlich anerkannte Leistungshaftung hinaus keine Haftung für Fehler übernimmt, die sich aus der Verwendung durch den Kunden oder einen Dritten ergeben, und auch nicht für sonstige Funktionsstörungen oder Schäden, die während der Verwendung am Gerät entstehen.
• Eine Aktualisierung dieses Monitors und seines Zubehörs ist vorbehalten.

Aufstellort

• Verwenden Sie den Monitor nicht an schlecht belüfteten Orten mit hoher Staubentwicklung, hoher Luftfeuchtigkeit oder an Orten, an denen der Monitor mit Öl oder Dampf in Kontakt kommt, da dies ein Brandrisiko birgt.
• Achten Sie darauf, dass der Monitor nicht mit Wasser oder anderen Flüssigkeiten in Berührung kommt. Achten Sie darauf, dass keinerlei Gegenstände, beispielsweise Büroklammern oder sonstige spitze Gegenstände, in den Monitor gesteckt werden. Die Folge können ein Brand oder Stromschlag sein.
• Stellen Sie den Monitor nicht auf wacklige Unterlagen oder auf unsichere Stellen. Setzen Sie den Monitor keinen starken Stößen oder Erschütterungen aus. Wenn der Monitor herunterfällt oder umkippt, könnte er Schaden nehmen.
• Stellen Sie den Monitor nicht an Stellen auf, die direkter Sonneneinstrahlung ausgesetzt sind, und nicht in der Nähe von Heizungen oder an anderen Stellen, an denen hohe Temperaturen auftreten, da dies zu einer übermäßig starken Erhitzung mit der Folge eines Brandes führen kann.
• Beim Transport des Monitors sollten sowohl das Display als auch der Ständer fest gehalten werden. Wenn der Monitor nur am Display angehoben wird, kann der Ständer plötzlich herausspringen oder sich bewegen, was zu Verletzungen führen kann. Wenn der Monitor gekantet wird, kann sich der Ständer bewegen und Verletzungen verursachen.
• Vorsichtig vorgehen und nicht die Finger zwischen das Display und den Ständer bringen. (Besonders im Befestigungsbereich.)

Das Netzkabel

• Beschädigen Sie das Netzkabel nicht, stellen Sie keine schweren Gegenstände darauf, und überdehnen oder knicken Sie es nicht. Verwenden Sie keine Verlängerungskabel. Ein beschädigtes Kabel kann einen Brand oder Stromschlag verursachen.
• Nur das mit dem Monitor mitgelieferte Netzkabel verwenden.
• Stecken Sie den Netzstecker direkt in die Netzsteckdose. Die Verwendung eines Verlängerungskabels kann aufgrund von Überhitzung zu einem Brand führen.
• Den Netzstecker nicht mit nassen Händen abziehen oder einstecken. Dadurch können elektrische Schläge verursacht werden.

Checkliste für Monitor und Zubehör

• Prüfen Sie den Kartoninhalt auf Vollständigkeit.
• LCD-Monitor (1)
• Analogsignalkabel (1)

(Modellbezeichnung: QCNW-1041MPZZ)

• Digitalsignalkabel (1) (Modellbezeichnung: QCNW-1088MPZZ)
• CD-ROM (1) Bedienungsanleitung (1)

Hinweise:

• Das Analogsignalkabel (DVI-I 29-polig - Mini-D-Sub 15-polig) muss separat gekauft werden. (Modellbezeichnung: NL-C02E)
• Das 2-Eingangskabel (DVI-I 29-polig - DVI-D 24-polig/ Mini-D-Sub 15-polig) muss separat gekauft werden. (Modellbezeichnung: NL-C03J)
• Stellen Sie sicher, dass Kabel mit weniger als 3 m Länge verwendet werden.
• Bewahren Sie den Karton für einen eventuellen Transport des Monitors auf.
• Sharp Corporation besitzt Urheberrechte am Programm Utility Disk. Eine Reproduktion ist ohne Genehmigung nicht zulässig.
• Die Form des mitgelieferten Zubehörs kann von den Abbildungen in diesem Heft abweichen.

Inhalt des Handbuchs

• In dieser Anleitung wird Microsoft Windows XP als "Windows XP" bezeichnet, Microsoft Windows Millennium als "Windows Me", Microsoft Windows 2000 als "Windows 2000", Microsoft Windows 98 als "Windows 98", Microsoft Windows 95 als "Windows 95" und Microsoft Windows Version 3.1 als "Windows 3.1". Falls keine Unterscheidung zwischen den Programmen erforderlich ist, wird der Begriff "Windows" verwendet.
• Microsoft und Windows sind eingetragene Warenzeichen der Microsoft Corporation.
• Macintosh ist ein eingetragenes Warenzeichen der Apple Computer, Inc.
• Alle anderen Warenzeichen sind das Eigentum der jeweiligen Gesellschaften.

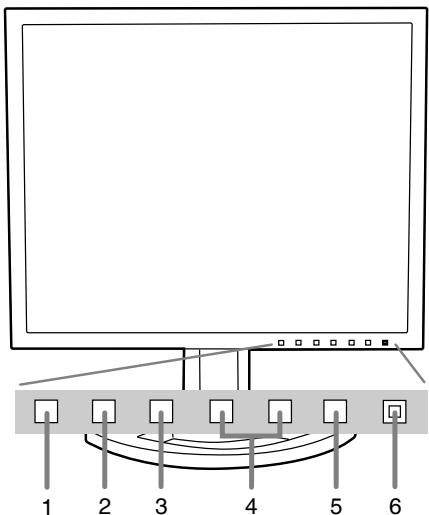

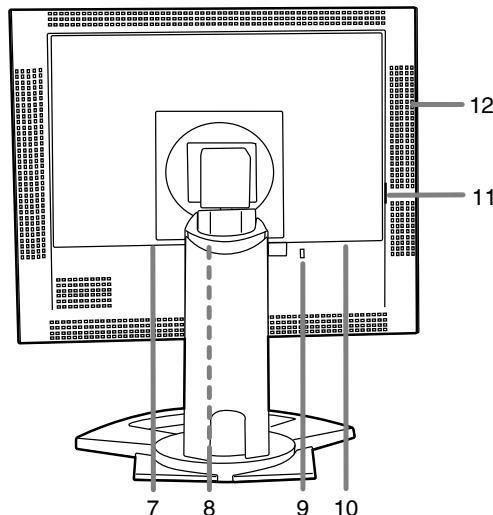

Produktbeschreibung

1. Taste INPUT . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .. Für die Umschaltung zwischen den Signaleingangsanschlüssen.
2. Taste MENU Mit dieser Taste öffnen, wählen und schreiben Sie das OSD (On screen Display) -Menü.
3. Taste / MODE ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... Wenn das OSD-MENÜ angezeigt wird:

Diese Taste wird zum Wählen der Menüoptionen verwendet.

Wenn kein OSD-MENÜ angezeigt wird:

Diese Taste wird zur Einstellung von DISPLAY MODE verwendet.

1. Tasten ... .Wenn das OSD-MENÜ angezeigt wird:

Mit diesen Tasten wählen Sie eine Option oder erhöhen oder verringern den Wert einer ausgewählten Option.

Wenn kein OSD-MENÜ angezeigt wird:

Mit diesen Tasten stellen Sie die Helligkeit der

Hintergrundbeleuchtung ein.

1. Netzschalter Mit dieser Taste schalten Sie den Monitor ein. Schalten Sie den Monitor über den Netzschalter wieder aus.
2. Betriebsanzeige .... .. . ... .. ... .. ... .. ... .. ... .. ... .. ... .. ... .. ... .. ... .. ... .. ... .. ... .. ... .. ... .. ... .. ... .. ... .. ... .. ... .. ... .. ... .. ... .. ... .. ... .. ... .. ... .. ... .. ... .. ... .. ... .. ... .. ... .. ... .. ... .. ... .. ... .. ... .. ... .. ... .. ... .. ... .. ... .. ... .. ... .. ... .. ... .. ... .. ... .. ... .. ... .....
4. DVI-I-Eingangsanschluss: Der digitale RGB-Ausgangsanschluss oder der analoge RGB-Ausgangsanschluss des Computers kann hier angeschlossen werden. Für einen digitalen Signaleingang: Er kann an einen Computer mit DVI-kompatiblem Ausgangsanschluss (DVI-D 24-polig oder DVI-I 29-polig) und UXGA-Ausgangsfunktionalität angeschlossen werden. Ob die Anzeige einwandfrei erfolgt, hängt von dem anzuschließenden Computer ab.
5. Analoger RGB-Eingangsanschluss (INPUT-1): Hier wird das Analogsignalkabel eingesteckt. Das mitgelieferte Analogsignalkabel muss verwendet werden.
6. Sicherheitsverriegelung: Wenn Sie eine Sicherheitsverriegelung anbringen (im Handel erhältlich), wird der Monitor so befestigt, dass er nicht wegtransportiert werden kann. Der Sicherheitssteckplatz wird in Verbindung mit dem Kensington-Mikrosicherheitssystem eingesetzt.
7. Netzanschluss
8. Hauptschalter
9. Ventilationsöffnung: Um zu verhindern, dass sich das Monitorinnere zu stark erwärmt und dies Funktionsstörungen zur Folge hat.

Höheneinstellung, Winkeleinstellung

ACHTUNG!

• Achten Sie darauf, den Monitor beim Einstellen des Sichtwinkels immer an beiden Seiten zu halten. Das in diesem Monitor verwendete LCD-Panel besteht aus Glas. Durch Druck mit der Hand auf das LCD-Panel können Schäden hervorgerufen werden.
• Vorsichtig vorgehen und darauf achten, dass die Finger nicht eingeklemmt werden.

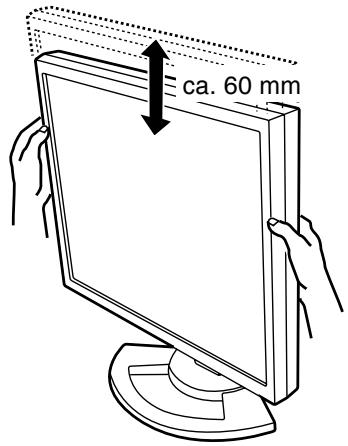

Höheneinstellung

Auf eine angenehme Betrachtungshöhe einstellen.

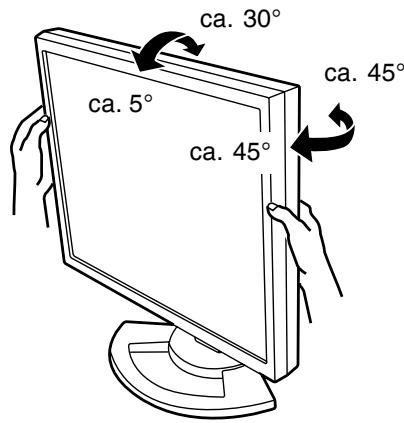

Winkeleinstellung

Auf einen angenehmen Betrachtungswinkel einstellen.

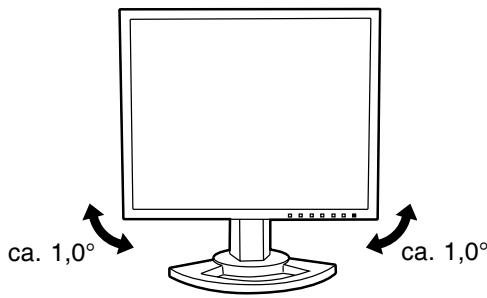

Hinweis:

• Die Neigung des Displays kann fein eingestellt werden.

Anschließen des Monitors und Ein- und Ausschalten des Monitors

ACHTUNG!

• Bevor Sie den Monitor anschließen, müssen Sie den Monitor und den Computer ausschalten.
• Achten Sie darauf, dass Sie das Kabel nicht überdehnen, und schließen Sie kein Verlängerungskabel an, da dies Funktionsstörungen hervorrufen kann.

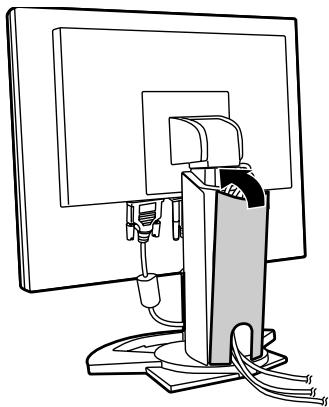

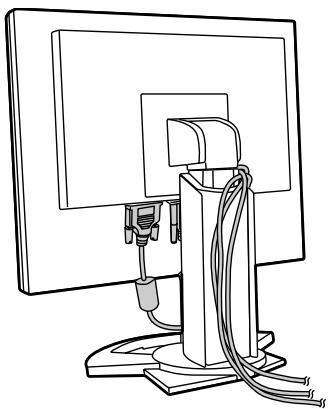

Unterbringung der Kabel

Wenn notwendig, können die Kabel im Ständer untergebracht werden.

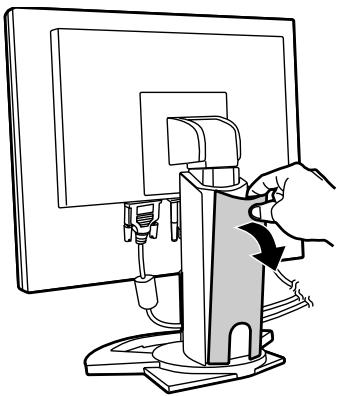

1. Die Abdeckung entfernen.

Die Oberseite der Abdeckung vorsichtig abziehen.

1. Das Kabel auf die Rückseite des Ständers legen.

1. Die Abdeckung wieder anbringen.

Vorsichtig vorgehen, damit die Kabel nicht eingeklemmt werden.

• Wenn die Abdeckung nicht einfach anzubringen ist, sollte keine Gewalt angewendet werden. Überprüfen Sie, ob die Kabel richtig verlegt sind.

Anschließen des Monitors und Ein- und Ausschalten des Monitors

Verbinden des Monitors mit einem Computer

Mit dem mitgelieferten Signalkabel können zwei Computer angeschlossen werden.

(Eine analoge und eine digitale Verbindung.)

• Das im Handel erhältliche zusätzliche 2-Eingangskabel ermöglicht den Anschluss von zwei Computern am DVI-I-Eingangsanschluss.
• Bei Verwendung des 2-Eingangskabels stellen Sie den Eingangsanschluss für den Anschluss [INPUT-2] unter dem Menü MODE SELECT-2 auf [2LINES] ein. (S.54, 57)

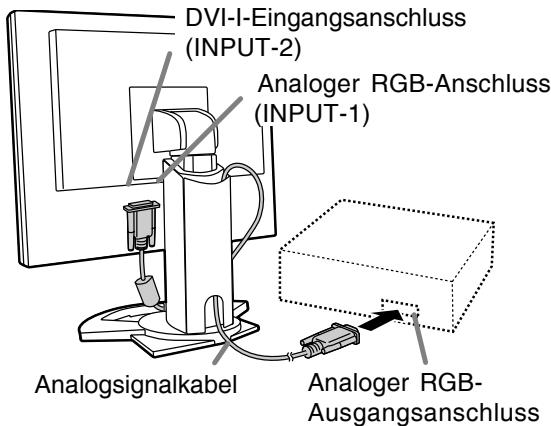

Analoger Anschluss

Schließen Sie das als Zubehör mitgelieferte Analogsignalkabel oder das getrennt erhältliche Analogsignalkabel (Modellbezeichnung: NL-C02E) an die analoge RGB-Ausgangsbuchse des Computers an.

• Schließen Sie das als Zubehör mitgelieferte Analogsignalkabel an den analogen RGB-Eingangsanschluss (INPUT-1) an.
• Schließen Sie das getrennt erhältliche Analogsignalkabel (Modellbezeichnung: NL-C02E) an den DVI-I-Eingangsanschluss (INPUT-2) an.

• Achten Sie streng auf die Steckerrichtung, führen Sie das Signalkabel hier fest ein und ziehen die Schrauben an beiden Seiten fest.

Beim Anschluss eines 15-poligen, 2-reihigen D-Sub Apple Power Macintosh befestigen Sie am Analogsignalkabel einen Macintosh-Wandlesadapter (im Handel erhältlich).

Macintosh-Wandlesadapter

Hinweis:

• Beim Anschluss an die Sun Ultra-Serie ist eventuell ein Umwandlungsadapter (im Handel erhältlich) erforderlich.

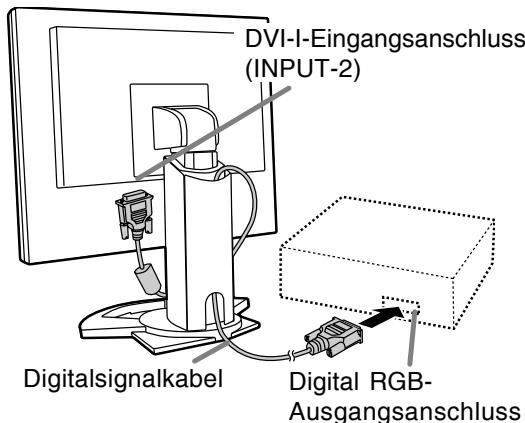

Digitaler Anschluss

Schließen Sie das als Zubehör mitgelieferte Digitalsignalkabel an die digitale RGB-Ausgangsbuchse des Computers an.

• Der Monitor hat einen Eingang zum Anschließen an einen Computer mit einem DVI-kompatiblen Ausgangsanschluss (DVI-D-24polig oder DVI-I-29polig) und UXGA-Ausgangsmöglichkeit. (Abhängig vom anzuschließenden Computer kann es vorkommen, dass das Display nicht richtig funktioniert.)
• Verwenden Sie das als Zubehör mitgelieferte Digitalsignalkabel. Bei Verwendung anderer im Fachhandel erhältlicher Digitalsignalkabel kann eine korrekte Anzeige nicht erzielt werden.

• Achten Sie streng auf die Steckerrichtung, führen Sie das Signalkabel hier fest ein und ziehen Sie die Schrauben an beiden Seiten fest.

Anschließen des Monitors und Ein- und Ausschalten des Monitors

Den Monitor folgendermaßen einstellen, wenn ein digitaler Anschluss mit einem Power Macintosh unter Verwendung eines ADC-DVI-Adapters des Herstellers Belkin ausgeführt wird. (Der Betrieb wurde mit dem Power Macintosh G4 M7627J/A überprüft.)

• Die Einstellungen bei ausgeschaltetem Power Macintosh ausführen.
• Nach dem Anschluss des Netzkabels den Hauptschalter des Monitors einschalten.
• Drücken Sie gleichzeitig die Tasten und sowie den Netzschalter (d. h. Monitor einschalten).

MAC DIGITAL

INPUT-2

OFFON

1. Stellen Sie mit den Tasten [ON] ein.
2. Das Gerät nicht auf [ON] einstellen, wenn kein Belkin ADC-DVI-Adapter verwendet wird, da dies zu Fehlfunktionen bei der Wiedergabe führen kann.
3. Drücken Sie die Taste MENU. Damit sind die Einstellungen beendet.

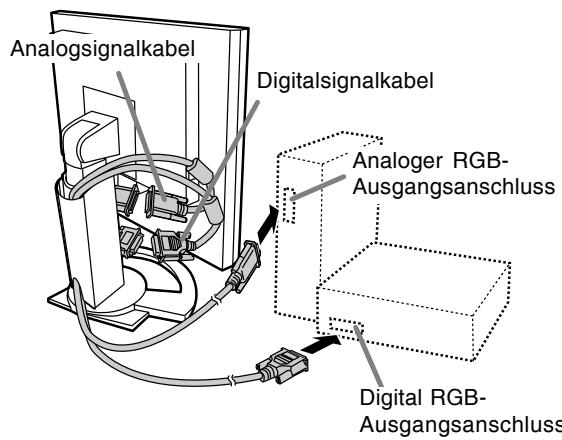

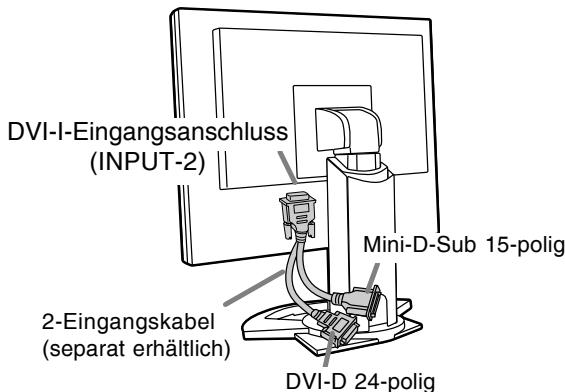

Beim Anschluss eines separat erhältlichen 2-Eingangskabels

Das im Handel erhältliche 2-Eingangskabel (Modellbezeichnung: NL-C03J) ermöglicht die Verbindung zwischen dem DVI-I-Eingangsanschluss des Monitors und zwei Computern. (Eine analoge und eine digitale Verbindung.)

1. Schließen Sie das 2-Eingangskabel an den DVI-I-Eingangsanschluss des Monitors an.
2. Schließen Sie das als Zubehör mitgelieferte oder im Fachhandel gekaufte Analogsignalkabel und das als Zubehör mitgelieferte Digitalsignalkabel an das 2-Eingangskabel an.

• Bei Verwendung eines im Fachhandel erhältlichen Analogsignalkabels müssen beide Enden als Mini-D-Sub 15-polig ausgelegt sein.
• Die Signalkabel an den Computern anschließen.

• Achten Sie streng auf die Steckerrichtung, führen Sie das Signalkabel hier fest ein und ziehen die Schrauben an beiden Seiten fest.

Hinweise:

• Bei Verwendung des 2-Eingangskabels stellen Sie den Eingangsanschluss für den Anschluss [INPUT-2] unter dem Menü MODE SELECT-2 auf [2LINES] ein. (S.54, 57)
• Der an der analogen Verbindung des 2-Eingangskabels angeschlossene Monitor kann möglicherweise nicht automatisch festgestellt und mit Plug & Play eingestellt werden. Speichern Sie die Einstellungsinformationen manuell. (S.63)

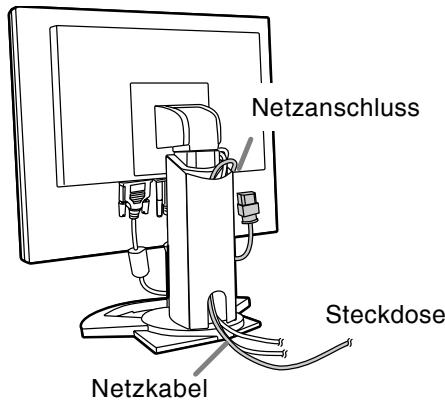

Anschluss des Monitors an eine Stromquelle

Anschluss des Monitors und Ein- und Ausschalten des Monitors

Einschalten des Monitors

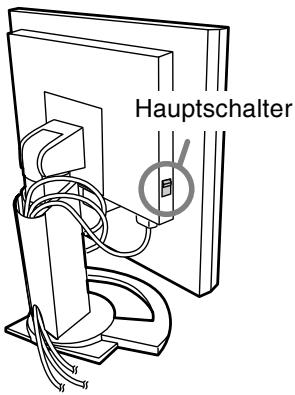

1. Den Monitor mit dem Hauptschalter einschalten.

• Beim Aus- und Einschalten des Monitors mit dem Hauptschalter sollten Sie mindestens fünf Sekunden warten. Durch ein schnelles Umschalten können Fehlfunktionen auftreten.

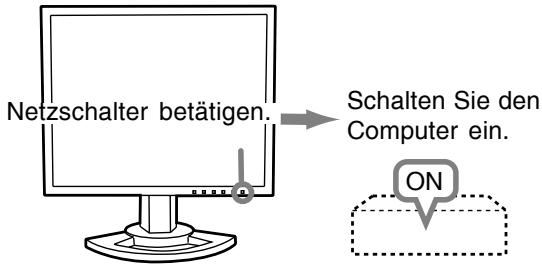

• Drücken Sie den Netzschalter am Monitor. Die Betriebsanzeige leuchtet orange auf.
• Schalten Sie den Computer ein.

Wenn ein Signal vom Computer eingegeben wird, leuchtet die Betriebsanzeige grün auf und die Wiedergabe wird aktiviert. (Nach dem Einschalten des Gerätes kann es eine kurze Zeit dauern, bis die Wiedergabe aktiviert wird.)

• Wenn der Eingangsanschluss, an den der Computer angeschlossen ist, nicht gewählt ist, wird auf dem Bildschirm nichts angezeigt. Falls notwendig, sollte der Eingangsanschluss umgeschaltet werden. (S.47)

Hinweise:

• Bei der Verwendung eines Analogsignals führen Sie eine automatische Bildschirmeinstellung unter folgenden Bedingungen durch (S.50):
• Wenn der Monitor erstmalig in Betrieb genommen wird.
• Wenn die Systemeinstellungen während des Betriebs geändert werden.
• Je nach Computer oder Betriebssystem muss die Installation der Monitor-Setup-Informationen eventuell über einen Computer erfolgen. (S.63)
• Wenn bei Anschluss eines Notebooks der Computerbildschirm des Notebooks zur gleichzeitigen Anzeige eingestellt ist, kann der MS-DOS-Bildschirm nicht richtig angezeigt werden. Ändern Sie in diesem Fall die Einstellungen so, dass die Anzeige nur auf dem Monitor erfolgt.

Anschließen des Monitors und Ein- und Ausschalten des Monitors

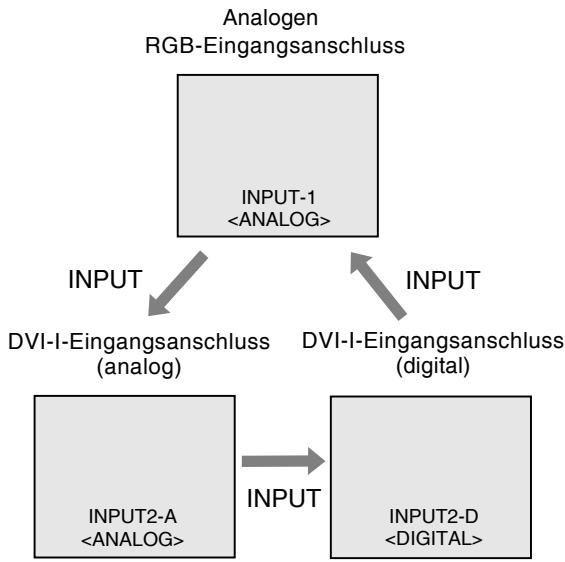

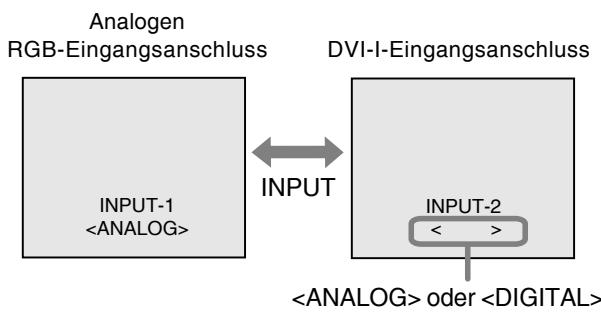

Umschalten zwischen Eingangsanschlüssen

Mit der Taste INPUT schalten Sie die Signaleingangsanschlüsse um.

Wenn kein 2-Eingangskabel verwendet wird

Ausschalten des Monitors

1. Schalten Sie den Computer aus.
2. Drücken Sie den Netzschalter am Monitor. Die Betriebsanzeige erlischt.

Wenn der Monitor längere Zeit nicht verwendet wird, schalten Sie den Monitor mit dem Hauptschalter aus und trennen Sie den Netzstecker von der Steckdose.

Wenn ein 2-Eingangskabel verwendet wird

Hinweis:

• Wenn kein Eingangssignal vorhanden ist, wird [NO SIGNAL] angezeigt.

Einstellen der Bildschirmanzeige

Analogsignal

1. Führen Sie zunächst eine automatische Einstellung durch. (S.50)
2. Führen Sie bei Bedarf eine manuelle Einstellung durch. (S.51)

Digitalsignal

Der Monitor kann in der Regel ohne Einstellung verwendet werden. Führen Sie bei Bedarf eine manuelle Einstellung durch. (S.55)

Hinweis:

• Alle Einstellungen bleiben auch nach dem Abschalten des Monitors gespeichert.

Zurücksetzen der Einstellungen

Zurücksetzen aller Einstellwerte

Alle Einstellwerte können mit einem Befehl auf die werksseitigen Einstellungen zurückgesetzt werden. 1. Schalten Sie den Monitor aus. 2. Drücken Sie gleichzeitig die Tasten MENU und / MODE sowie den Netzschalter (d. h. Monitor einschalten).

Drücken Sie die Tasten weiterhin, bis [ALL RESET] auf dem Bildschirm angezeigt wird. Die Rückstellung ist ausgeführt, wenn die angezeigte Meldung erlischt.

Hinweise:

• Während [ALL RESET] angezeigt wird, sind die Steuertasten deaktiviert.
• Falls sich die Werte nicht zurücksetzen lassen, wenn die Einstellung gespeichert ist, gehen Sie folgendermaßen vor. Heben Sie die Einstellsperre auf, bevor Sie die Steuertasten betätigen.

Zurücksetzen des Menüs ADJUSTMENT

Die Einstellungen im Menü ADJUSTMENT (CLOCK, PHASE, H-POS, V-POS) können auf die ursprünglichen Werkseinstellungen zurückgesetzt werden.

1. Schalten Sie den Monitor ein.
2. Drücken Sie gleichzeitig die Taste MENU und die Taste . Wenn [RESET] auf dem Bildschirm angezeigt wird, ist der Reset abgeschlossen.

Hinweise:

• Während [RESET] angezeigt wird, sind die Steuertasten deaktiviert.
• Falls sich die Werte nicht zurücksetzen lassen, wenn die Einstellung gesperrt ist, gehen Sie folgendermaßen vor. Heben Sie die Einstellsperre auf, bevor Sie die Steuertasten betätigen.

Einstellsperrfunktion

Wenn Sie die Steuertasten deaktivieren (d. h. die Sperre setzen), können keine Werte eingestellt werden.

1. Schalten Sie den Monitor aus.
2. Drücken Sie gleichzeitig die Taste MENU und den Netzschalter (d. h. Monitor einschalten). Drücken Sie die Tasten weiterhin, bis [ADJUSTMENT LOCKED] auf dem Bildschirm angezeigt wird. Die Sperre ist eingestellt, wenn die Meldung angezeigt wird.

Hinweis:

• Wenn die Sperre aktiviert ist, sind alle Tasten mit Ausnahme des Netzschalters deaktiviert.

Aufhebung der Einstellungssperre

1. Schalten Sie den Monitor aus.
2. Drücken Sie gleichzeitig die Taste MENU und den Netzschalter (d. h. Monitor einschalten). Drücken Sie die Tasten weiterhin, bis [ADJUSTMENT UNLOCKED] auf dem Bildschirm angezeigt wird. Die Sperre wird aufgehoben, wenn die Meldung angezeigt wird.

Einstellen der Hintergrundbeleuchtung

1. Wenn das OSD-MENU nicht angezeigt wird, drücken Sie die Taste oder die Taste .

1. Stellen Sie die Helligkeit mit der Taste (dunkler) oder der Taste (heller) ein.

Hinweis:

• Die Bildschirmanzeige für die Einstellung wird eine Sekunde nach der letzten Einstellung ausgeblendet.

Einstellen des Displaymodus

Der Farbton oder die Helligkeit kann mit einem Befehl geändert werden.

STD

Der Farbton stammt vom Originalschema des LCD-Bildschirms.

OFFICE

Die Display-Helligkeit wird verringert. (Dieser Modus spart Energie.)

sRGB

sRGB ist ein internationaler Standard für die Farbdarstellung, der von der IEC (International Electrotechnical Commission) festgelegt wurde. Es erfolgt eine Farbumwandlung anhand der LCD-Eigenschaften, so dass ein Farbton dargestellt wird, der dem Originalbild nahe kommt.

VIVID

Ergibt ein Bild mit dynamischen und lebhaften Primärfarben.

• Wenn [DISPLAY MODE] auf [sRGB] oder [VIVID] eingestellt ist, ist [WHITE BALANCE] auf [STD] eingestellt.

Einstellung

Drücken Sie die Taste / MODE, wenn das OSD-Menü nicht angezeigt wird. Jedesmal beim Drücken der Taste wird das nächste Menü angezeigt. (STD → OFFICE → sRGB → VIVID → STD) Die Bildschirmanzeige für die Einstellung wird nach der letzten Einstellung ausgeblendet.

Überprüfen der Geräteinformationen

Die Modellbezeichnung (MODEL), die Seriennummer (S/N) und die Verwendungszeit (USAGE TIME) des Monitors kann überprüft werden.

1. Schalten Sie den Monitor aus.
2. Während des Drückens der Taste / MODE drücken Sie den Netzschalter am Monitor (d.h. der Monitor wird eingeschaltet).
3. Überprüfung beendet: Drücken Sie die Taste MENU.

Hinweis:

Bitte beachten Sie, dass die Anzeige der Verwendungszeit beim Kauf wegen der Inspektionen im Werk und anderen Aktivitäten während der Herstellung möglicherweise nicht 0 (Null) ist.

Einstellen der Bildschirmanzeige (bei analogem Anschluss)

Automatische Bildschirmeinstellung

Die Optionen im Menü ADJUSTMENT können automatisch eingestellt werden (CLOCK, PHASE, H-POS, V-POS).

Hinweis:

• Wenn Sie den Monitor zum ersten Mal einrichten oder eine Komponente des bestehenden Systems geändert haben, führen Sie vor der Verwendung eine automatische Bildschirmeinstellung durch.

OSD für die automatische Einstellung

Zeigen Sie zunächst ein Bild an, das den gesamten Bildschirm sehr hell erscheinen lässt. Wenn Sie mit Windows arbeiten, können Sie das Einstellmuster auf der mitgelieferten CD-ROM verwenden.

Öffnen des Einstellmusters (für Windows)

Die in den nachstehenden Bedienungshinweisen erwähnten Windows-Meldungen basieren auf der englischen Windows-Version. Diese Anweisungen betreffen Windows 95/98/2000/Me/XP. Dabei wird von "Laufwerk D" als CD-ROM-Laufwerk angenommen.

1. Die mitgelieferte CD-ROM in das CD-ROM-Laufwerk des Computers einlegen.
2. Öffnen Sie [Arbeitsplatz] und wählen Sie das CD-ROM-Laufwerk. Öffnen Sie unter Windows 3.1 den [Dateimanager] und wählen Sie das Laufwerk "D".
3. Doppelklicken Sie auf [Adj_uty.exe], um das Einstellprogramm auszuführen. Das Einstellmuster wird angezeigt.

Einstellmuster

Nachdem Sie alle Einstellungen vorgenommen haben, drücken Sie am Computer die Taste [Esc], um das Einstellprogramm zu beenden.

Hinweis:

• Wenn der Anzeigemodus Ihres Computers auf 65K Farben eingestellt ist, lassen sich die verschiedenen Farbgrade in den einzelnen Farbmustern darstellen, oder die Graustufen sehen farbig aus. (Dies liegt an der Spezifikation des Eingangssignals und ist keine Funktionsstörung.)

Automatisches Einstellen des Bildschirms

1. Drücken Sie die Taste MENU.

Das Menü ADJUSTMENT wird angezeigt.

1. Drücken Sie die Taste

Der Bildschirm wird dunkel, und [ADJUSTING] wird angezeigt. Nach einigen Sekunden wird wieder das Menü ADJUSTMENT angezeigt. (Die automatische Einstellung ist hiermit abgeschlossen.)

1. Drücken Sie die Taste MENU fünfmal, um das OSD (On Screen Display)-Menü auszublenden.

Hinweise:

• In den meisten Fällen reicht eine automatische Einstellung aus.
• Es ist möglich, dass mit der ersten automatischen Einstellung keine richtige Einstellung erzielt werden kann. In diesem Fall sollte die automatische Einstellung zwei bis drei Mal wiederholt werden.
• Falls erforderlich, können in folgenden Fällen nach der automatischen Einstellung auch noch manuelle Einstellungen vorgenommen werden (S.51).
• Wenn eine weitere Feineinstellung erforderlich ist.
• Wenn [OUT OF ADJUST] angezeigt wird. (Wenn auf dem Bildschirm ein ganz dunkles Bild angezeigt wird, ist die automatische Bildschirmjustierung möglicherweise deaktiviert. Vergewissern Sie sich beim Ausführen einer automatischen Einstellung, dass entweder das Einstellmuster verwendet wird, oder versuchen Sie, ein Bild anzuzeigen, das den gesamten Bildschirm sehr hell erscheinen lässt.)
• Wenn das Videoeingangssignal des Computers Composite Sync oder Sync on Green ist. (Die automatische Einstellung ist eventuell nicht möglich.)
• Es ist möglich, dass eine automatische Einstellung abhängig von der auf dem Bildschirm wiedergegebenen Anzeige - bewegliche Bilder oder die MS-DOS-Eingabeaufforderung - nicht ausgeführt werden kann.

Einstellen der Bildschirmanzeige (bei analogem Anschluss)

Manuelle Bildschirmeinstellung

Die Einstellungen können über das OSD (On Screen Display)-Menü vorgenommen werden.

OSD für die Einstellung

Wenn Sie mit Windows arbeiten, öffnen Sie das Einstellmuster auf der mitgelieferten CD-ROM. (S.50)

Falls Ihr System nicht unter Windows arbeitet, können Sie das Einstellmuster nicht verwenden. Zeigen Sie dann ein Bild an, das den gesamten Bildschirm hell erscheinen lässt, und stellen Sie ihn mit Hilfe einer visuellen Überprüfung des tatsächlichen Tons ein.

Diese Anweisungen basieren auf der Verwendung des Einstellmusters (für Windows) zum Vornehmen der Einstellungen.

Einstellen

1. Drücken Sie die Taste MENU. Das Menü ADJUSTMENT wird angezeigt.

Jetzt können die gewünschten Menüoptionen eingestellt werden.

Mit jedem Drücken der Taste MENU wird das nächste Menü ausgewählt. (ADJUSTMENT → GAIN CONTROL → COLOR CONTROL → MODE SELECT-1 → MODE SELECT-2 → OSD-MENU wird ausgeblendet)

Hinweis:

• Das OSD-MENU wird ca. 30 Sekunden nach dem letzten Befehl automatisch ausgeblendet.

Menü ADJUSTMENT

MANUAL: Einzelne Menüoptionen werden manuell eingestellt.

AUTO: Alle Menüoptionen werden automatisch eingestellt.

Hinweise:

• Drücken Sie die Taste ▷ um [AUTO] auszuwählen.
• So wählen Sie eine Menüoption: Taste ∇ / MODE
• So gelangen Sie zum nächsten Menü: Taste MENU

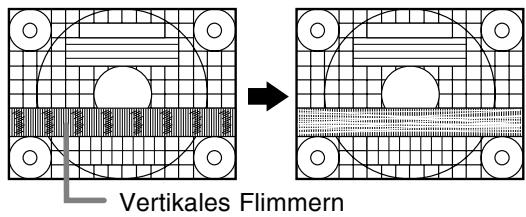

CLOCK

Die unterstehende Abbildung zeigt, welche Einstellung vorgenommen werden muss, um vertikales Flimmern zu verhindern. (Tasten ◁

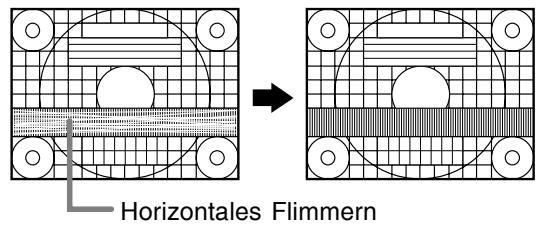

PHASE

Die unterstehende Abbildung zeigt, welche Einstellung vorgenommen werden muss, um horizontales Flimmern zu verhindern. (Tasten ◄) Hinweis:

Die Einstellungen unter [PHASE] dürfen erst erfolgen, nachdem [CLOCK] korrekt eingestellt wurde.

H-POS (horizontale Positionierung) und V-POS (vertikale Positionierung)

Um das Einstellmuster innerhalb der Grenzen des Bildschirms zu zentrieren, justieren Sie die Werte links-rechts (H-POS) und oben-unten (V-POS). (Tasten ◄)

Einstellen der Bildschirmanzeige (bei analogem Anschluss)

Menü GAIN CONTROL

MANUAL: Einzelne Menüoptionen werden manuell eingestellt.

AUTO: Alle Menüoptionen werden mit der Funktion Auto Gain Control* automatisch eingestellt.

Hinweise:

• Drücken Sie die Taste ►, um [AUTO] auszuwählen.
• So wählen Sie eine Menüoption: Taste ▼ / MODE
• So gelangen Sie zum nächsten Menü: Taste MENU

* Funktion Auto Gain Control

Die Funktion Auto Gain Control justiert den Kontrast und den Schwarzwert basierend auf der hellsten und dunkelsten Farbe des angezeigten Bildes. Wenn Sie das Einstellmuster nicht verwenden, müssen Sie einen schwarzen und weißen Bereich in einer Größe von 5 mm x 5 mm anzeigen lassen, ansonsten ist keine Einstellung möglich. - Wenn es sich bei dem vom Computer kommenden Signal um das Signal Composite Sync oder Sync on Green handelt, ist keine automatische Einstellung möglich. Nehmen Sie die Einstellung stattdessen manuell vor. - Wenn [OUT OF ADJUST] angezeigt wird, sollte die manuelle Einstellung durchgeführt werden.

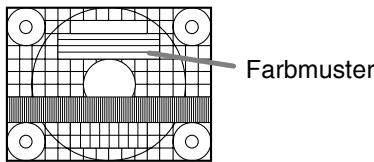

BLACK LEVEL

Die gesamte Bildschirmhelligkeit kann während der Anzeige des Farbmusters eingestellt werden

(Tasten

CONTRAST

Während der Anzeige des Farbmusters können die Einstellungen so erfolgen, dass alle

Abstufungen angezeigt werden. (Tasten

Menü COLOR CONTROL

Hinweise:

• So wählen Sie eine Menüoption: Taste / MODE
• So gelangen Sie zum nächsten Menü: Taste MENU

WHITE BALANCE

Nach der Wahl von [WHITE BALANCE] drücken Sie die Taste ▶ zur Anzeige des Einstellungsmenüs.

Hinweise:

• Bei einer anderen Einstellung als [STD] können nicht alle Abstufungen angezeigt werden. Um alle Abstufungen anzuzeigen, stellen Sie [STD] ein.
• Wenn [DISPLAY MODE] auf [sRGB] oder [VIVID] eingestellt ist, kann keine andere Einstellung als [STD] gewählt werden.
• Wählen Sie [COOL], [·], [STD], [·], [WARM] oder [USER] mit den Tasten aus.
• Wenn [USER] ausgewählt wird, werden die Einstellwerte für [R-CONTRAST], [G-CONTRAST] und [B-CONTRAST] angezeigt, damit die Feineinstellung vorgenommen werden kann.
• Wählen Sie [R-CONTRAST], [G-CONTRAST] und [B-CONTRAST] mit der Taste ▼/MODE aus.
• Nach Abschluss der Einstellung: Taste MENU

Einstellen der Bildschirmanzeige (bei analogem Anschluss)

COOL ... Farbton mit stärkerem Blaustich als normal

• ......... Farbton mit stärkerem Blaustich als normal

STD ...... Farbton entspricht der Standardeinstellung

Farbton mit leicht stärkerem Rotstich als normal

WARM .. Farbton mit stärkerem Rotstich als normal

USER

R-CONTRAST ...... für blau-grün

für rot

G-CONTRAST .für violett

für grün

B-CONTRAST. für gelb

für blau

GAMMA

Das Bild so einstellen, dass dunkle und helle Bildteile sichtbar wiedergegeben werden. Wenn das Bild zu dunkel und schwer zu erkennen ist, sollte der Zahlenwert erhöht werden. Wenn das Bild zu hell und schwer zu erkennen ist, sollte der

Zahlenwert verringert werden. (Tasten )

• Wenn [DISPLAY MODE] auf [sRGB] oder [VIVID] gestellt ist, kann GAMMA nicht eingestellt werden.

Menü MODE SELECT-1

Hinweise:

• Abhängig von der Auflösung des Eingangssignals ändert sich die Anzeige eventuell selbst dann nicht, wenn die Menüoptionen ausgewählt werden können.
• So wählen Sie eine Menüoption: Taste / MODE
• So gelangen Sie zum nächsten Menü: Taste MENU

OSD H-POSITION (OSD horizontale Position)

Die Position des Menü-OSD kann nach links und rechts verschoben werden. (Tasten

OSD V-POSITION (OSD vertikale Position)

Die Position des Menü-OSD kann nach oben und unten verschoben werden. (Tasten

EXPAND (Bildschirmerweiterung)

Für Anzeigemodi von weniger als 1600 x 1200 Pixel lässt sich die Anzeige auf Wunsch erweitern. (Tasten

OFF: Erweiterung aus

ON1: Mit dem festen Aspektverhältnis wird der gesamte Bildschirm vergrößert.

ON2: Der gesamte Bildschirm wird vergrößert.

Hinweis:

• Wenn selbst nach einer Erweiterung keine Auflösung von 1600 x 1200 erreicht werden kann, wird der äußere Bildschirmrand schwarz angezeigt. (Es handelt sich dabei nicht um eine Funktionsstörung.)

SCALING (Skalierungsgrad)

Wenn EXPAND auf [ON1] oder [ON2] gesetzt ist, lässt sich die Bildschärfe einstellen. (Tasten

400 LINES (Auflösungsgrad)

Sie können die horizontale Auflösung eines Bildschirms mit 400 Zeilen festlegen, wenn Sie

US-Text usw. verwenden. (Tasten

640: 640 x 400 Punktemodus

720: 720 x 400 Punktemodus (US-Text usw.)

Hinweis:

• Da die Auflösungseingabe für einen anderen Wert als 400 Zeilen automatisch erfolgt, muss diese Auflösung nicht eingestellt werden.

Einstellen der Bildschirmanzeige (bei analogem Anschluss)

LANGUAGE (Sprache)

Sie können die Sprache für das OSD-Menü auswählen.

1. Drücken Sie die Taste ▷. Das Sprachenauswahlmenü wird angezeigt.
2. Wählen Sie die Sprache mit der Taste ∇ / MODE aus.
3. Drücken Sie die Taste MENU.

Das Sprachauswahlmenü wird ausgeblendet.

Menü MODE SELECT-2

Hinweise:

• So wählen Sie eine Menüoption: Taste ∇ / MODE
• Nach Abschluss der Einstellung: Taste MENU

INFORMATION

Die Modellbezeichnung (MODEL), die

Seriennummer (S/N) und die Verwendungszeit (USAGE TIME) des Monitors können überprüft werden.

Nach der Wahl von [INFORMATION] drücken Sie die Taste.

(Überprüfung beendet: Drücken Sie die Taste MENU)

OFF TIMER

Das Gerät wird automatisch ausgeschaltet, nachdem die eingestellte Zeit abgelaufen ist.

Nach der Wahl von [OFF TIMER] drücken Sie die Taste und stellen [ON]/[OFF] durch Drücken der Tasten ein.

Wenn [ON] gewählt wird, drücken Sie die Taste / MODE und stellen Sie die Ausschaltzeit durch Drücken der Tasten ein. (Zwischen 1 und 23 Stunden können in Stunden eingestellt werden.)

(Einstellung beendet: Drücken Sie die Taste MENU)

• Wenn [ON] gewählt wurde, wird die verbleibende Zeit oben rechts auf dem Bildschirm während der letzten fünf Minuten vor dem Ausschalten angezeigt. (Die verbleibende Zeit wird ca. fünf Sekunden lang jeder Minute angezeigt.)
• Zum Löschen der Einstellung für die automatische Ausschaltung drücken Sie den Netzschalter zwischen der Anzeige der verbleibenden Zeit und dem Ausschalten des Gerätes.

Zum Ausschalten des Gerätes drücken Sie erneut den Netzschalter. (Beim nächsten

Einschalten des Gerätes wird das Gerät erneut automatisch ausgeschaltet, wenn die eingestellte Zeit verstrichen ist.) - Wenn der Monitor bei Einstellung des Ausschalttimers [OFF TIMER] auf [ON] eingeschaltet wird, wird die eingestellte Zeit einige Sekunden lang angezeigt. (Wenn kein Eingangssignal vorhanden ist, wird [NO SIGNAL] angezeigt.)

INPUT-2

Stellen Sie [1LINE] ein, wenn Digital- oder Analogsignalkabel am DVI-I-Eingangsanschluss (INPUT-2) des Displays angeschlossen werden. Stellen Sie [2LINES] ein, wenn ein 2-Eingangskabel angeschlossen wird.

(Tasten

• Wenn die Anschlüsse und Einstellungen nicht richtig ausgeführt werden, wird das Bild auf dem Monitor nicht richtig wiedergegeben.

Einstellen der Bildschirmanzeige (bei digitalem Anschluss)

Die Einstellungen können über das OSD (On Screen Display)-Menü vorgenommen werden.

OSD für die Einstellung

Wenn Sie mit Windows arbeiten, öffnen Sie das Einstellmuster auf der mitgelieferten CD-ROM. (S.50)

Falls Ihr System nicht unter Windows arbeitet, können Sie das Einstellmuster nicht verwenden. Zeigen Sie dann ein Bild an, das den gesamten Bildschirm hell erscheinen lässt, und stellen Sie ihn mit Hilfe einer visuellen Überprüfung des tatsächlichen Tons ein.

Einstellen

1. Drücken Sie die Taste MENU 3 Mal. Das Menü COLOR CONTROL wird angezeigt.

Jetzt können die gewünschten Menüoptionen eingestellt werden.

Mit jedem Drücken der Taste MENU wird das nächste Menü ausgewählt. (COLOR CONTROL → MODE SELECT-1 → MODE SELECT-2 → OSD-MENU wird ausgeblendet)

Hinweise:

• Wenn z.B. eine analoge Verbindung hergestellt wird, werden das Menü ADJUSTMENT und GAIN CONTROL gezeigt. Sie brauchen diese Punkte aber nicht einzustellen.
• Das OSD-MENU wird ca. 30 Sekunden nach dem letzten Befehl automatisch ausgeblendet.

COLOR CONTROL Menü

Hinweise:

• So wählen Sie eine Menüoption: Taste ∇ / MODE
• So gelangen Sie zum nächsten Menü: Taste MENU

WEISSABGLEICH

Nach der Wahl von [WEISSABGLEICH] drücken Sie die Taste zur Anzeige des Einstellungsmenüs.

Hinweise:

• Bei einer anderen Einstellung als [STD] können nicht alle Abstufungen angezeigt werden. Um alle Abstufungen anzuzeigen, stellen Sie [STD] ein.
• Wenn [DISPLAY MODE] auf [sRGB] oder [VIVID] eingestellt ist, kann keine andere Einstellung als [STD] gewählt werden.
• Wählen Sie [COOL], [·], [STD], [·], [WARM] oder [USER] mit den Tasten aus.
• Wenn [USER] ausgewählt wird, werden die Einstellwerte für [R-CONTRAST], [G-CONTRAST] und [B-CONTRAST] angezeigt, damit die Feineinstellung vorgenommen werden kann.
• Wählen Sie [R-CONTRAST], [G-CONTRAST] und [B-CONTRAST] mit der Taste ▼/MODE aus.
• Nach Abschluss der Einstellung: Taste MENU

Einstellen der Bildschirmanzeige (bei digitalem Anschluss)

COOL ... Farbton mit stärkerem Blaustich als normal

• ......... Farbton mit leicht stärkerem Blaustich als normal

STD ...... Farbton entspricht der Standardeinstellung

Farbton mit leicht stärkerem Rotstich als normal

WARM .. Farbton mit stärkerem Rotstich als normal

R-CONTRAST ...... für blau-grün

für rot

G-CONTRAST ...... für violett

für grün

B-CONTRAST ...... für gelb

für blau

GAMMA

Das Bild so einstellen, dass dunkle und helle Bildteile sichtbar wiedergegeben werden. Wenn das Bild zu dunkel und schwer zu erkennen ist, sollte der Zahlenwert erhöht werden. Wenn das Bild zu hell und schwer zu erkennen ist, sollte der Zahlenwert verringert werden. (Tasten ◄ ►)

• Wenn [DISPLAY MODE] auf [sRGB] oder [VIVID] gestellt ist, kann GAMMA nicht eingestellt werden.

Menü MODE SELECT-1

Hinweise:

• So wählen Sie eine Menüoption: Taste ▼/MODE
• So gelangen Sie zum nächsten Menü: Taste MENU

OSD H-POSITION (OSD horizontale Position)

Die Position des OSD-Menüs kann nach links und rechts verschoben werden. (Tasten ◀ ▶)

OSD V-POSITION (OSD vertikale Position)

Die Position des OSD-Menüs kann nach oben und unten verschoben werden. (Tasten ◀ ▶)

EXPAND (Bildschirmerweiterung)

Für Anzeigemodi mit weniger als 1600 x 1200 Pixeln lässt sich die Anzeige auf Wunsch erweitern.

(Tasten ◀ ▶)

OFF: Erweiterung aus

ON1: Mit dem festen Seitenverhältnis wird der gesamte Bildschirm vergrößert.

ON2: Der gesamte Bildschirm wird vergrößert.

Hinweis:

• Wenn selbst nach einer Erweiterung keine Auflösung von 1600 x 1200 erreicht werden kann, wird der äußere Bildschirmrand schwarz angezeigt. (Dabei handelt es sich nicht um eine Funktionsstörung.)

SCALING (Skalierungsgrad)

Wenn EXPAND auf [ON1] oder [ON2] gesetzt ist, lässt sich die Bildschärfe einstellen. (Tasten ◀ ▶)

400 LINES (Auflösungsgrad)

Keine Einstellung erforderlich.

LANGUAGE (Sprache)

Sie können die Sprache für das OSD-Menü auswählen.

1. Drücken Sie die Taste

Das Sprachenauswahlmenü wird angezeigt.

1. Wählen Sie die Sprache mit der Taste / MODE aus.
2. Drücken Sie die Taste MENU.

Das Sprachauswahlmenü wird ausgeblendet.

Einstellen der Bildschirmanzeige (bei digitalem Anschluss)

Menü MODE SELECT-2

Hinweise:

• So wählen Sie eine Menüoption: Taste / MODE
• Nach Abschluss der Einstellung: Taste MENU

INFORMATION

Die Modellbezeichnung (MODEL), die

Seriennummer (S/N) und die Verwendungszeit

(USAGE TIME) des Monitors kann überprüft werden.

Nach der Wahl von [INFORMATION] drücken Sie die Taste.

(Überprüfung beendet: Drücken Sie die Taste MENU)

OFF TIMER

Das Gerät wird automatisch ausgeschaltet, nachdem die eingestellte Zeit abgelaufen ist.

Nach der Wahl von [OFF TIMER] drücken Sie die

Taste ▸ und stellen [ON]/[OFF] durch Drücken der Tasten ◂ ◂ ein.

Wenn [ON] gewählt wird, drücken Sie die Taste

◻ / MODE und stellen Sie die Ausschaltzeit durch

Drücken der Tasten ◂ ein. (Zwischen 1 und 23

Stunden können in Stunden eingestellt werden.)

(Einstellung beendet: Drücken Sie die Taste MENU)

• Wenn [ON] gewählt wurde, wird die verbleibende Zeit oben rechts auf dem Bildschirm während der letzten fünf Minuten vor dem Ausschalten angezeigt. (Die verbleibende Zeit wird ca. fünf Sekunden lang jeder Minute angezeigt.)
• Zum Löschen der Einstellung für die automatische Ausschaltung drücken Sie den Netzschalter zwischen der Anzeige der verbleibenden Zeit und dem Ausschalten des Gerätes.

Zum Ausschalten des Gerätes drücken Sie erneut den Netzschalter. (Beim nächsten Einsatz des Gerätes wird das Gerät erneut automatisch ausgeschaltet, wenn die eingestellte Zeit verstrichen ist.)

• Wenn der Monitor bei Einstellung des Ausschalttimers [OFF TIMER] auf [ON] eingeschaltet wird, wird die eingestellte Zeit einige Sekunden lang angezeigt. (Wenn kein Eingangssignal vorhanden ist, wird [NO SIGNAL] angezeigt.)

INPUT-2

Stellen Sie [1LINE] ein, wenn Digital- oder Analogsignalkabel am DVI-I-Eingangsanschluss (INPUT-2) des Displays angeschlossen werden.

Stellen Sie [2LINES] ein, wenn ein 2-

Eingangskabel angeschlossen wird.

(Tasten

• Wenn die Anschlüsse und Einstellungen nicht richtig ausgeführt werden, wird das Bild auf dem Monitor nicht richtig wiedergegeben.

Pflege des Monitors

Ziehen Sie immer erst den Stecker aus der Steckdose, bevor Sie Reinigungsarbeiten am Monitor ausführen.

Gehäuse und Bedienfeld

Wischen Sie das Gehäuse und das Bedienfeld mit einem weichen, trockenen Tuch vorsichtig sauber. Falls starke Verschmutzungen auftreten, geben Sie etwas neutrales Reinigungsmittel auf ein feuchtes, weiches Tuch, wringen Sie es gut aus, und wischen Sie den Monitor sauber.

LCD-Bildschirm

Wischen Sie Schmutz und Staub von der Oberfläche des LCD-Bildschirms mit einem weichen, trockenen Tuch vorsichtig ab. (Es eignet sich ein weiches Tuch, beispielsweise ein Gaze-Tuch, das auch zum Reinigen von Linsen verwendet wird.)

ACHTUNG!

• Verwenden Sie auf keinen Fall Verdünner, Benzin, Alkohol, Glasreiniger usw., da dies Farb- oder Formveränderungen hervorrufen kann.
• Verkratzen Sie den Monitor nicht mit harten Gegenständen oder durch zu starken Andruck, da dies bleibende Spuren hinterlassen oder Funktionsstörungen hervorrufen kann.

Lagerung

Wenn der Monitor längere Zeit nicht verwendet wird, ziehen Sie den Netzstecker aus der Netzsteckdose.

ACHTUNG!

• Lassen Sie den Monitor nicht über längere Zeit mit Gummi- oder Kunststoffgegenständen in Berührung kommen, da dies Farb- oder Formveränderungen verursachen kann.

Fehlersuche

Falls Störungen am Monitor auftreten, prüfen Sie erst folgende Punkte, bevor Sie sich an den Kundendienst wenden.

Falls sich die Störung hiermit nicht beheben lässt, wenden Sie sich an das Geschäft, in dem Sie den Monitor gekauft haben, oder an die nächstgelegene autorisierte Sharp-Kundendienstzentrale.

Die Leuchtstoffröhren des Monitors weisen eine begrenzte Lebensdauer auf.

• Wenn der Bildschirm dunkler wird, ständig flimmert oder überhaupt nicht mehr leuchtet, muss die Leuchtstoffröhre evtl. erneuert werden. Wenden Sie sich an das Geschäft, in dem Sie den Monitor gekauft haben, oder an das nächste autorisierte Sharp-Kundendienstzentrum. (Nehmen Sie diesen Austausch niemals selbst vor.)
• Am Anfang kann aufgrund der Eigenschaften der Leuchtstoffröhre Flimmern auftreten. (Es handelt sich damit nicht um eine Funktionsstörung.) Schalten Sie in diesem Fall probeweise den Monitor aus und wieder ein.

Auf dem Monitor wird nichts angezeigt

(Betriebsanzeige leuchtet nicht).

• Ist das Netzkabel richtig angeschlossen? (S.45)

Auf dem Monitor wird nichts angezeigt

(Betriebsanzeige leuchtet).

• Ist der Computer richtig angeschlossen? (S.44)
• Ist der Computer eingeschaltet?
• Wird auf den richtigen Signaleingangsanschluss umgeschaltet? (S.47)
• Ist [INPUT-2] richtig im Menü MODE SELECT-2 eingestellt worden? (S.54, 57)
• Entspricht der Signaltakt des Computers den Monitorspezifikationen? (S.61)
• Wird der Computer in den Stromsparmodus gesetzt?

Das Bild wird verzerrt angezeigt.

• Entspricht der Signaltakt des Computers den Monitorspezifikationen? (S.61)
• Wenn Sie das Analogsignal verwenden, führen Sie die automatische Bildschirmeinstellung durch. (S.50)
• Wenn die Auffrischungsrate im verwendeten Computer geändert werden kann, sollte der Wert auf eine tiefere Frequenz geändert werden. (S.61)

Die Steuertasten funktionieren nicht.

• Ist die Einstellsperre aktiviert? (S.48)

Informationen für Kunden über umweltfreundliche Entsorgung dieses SHARP-Produkts

Wenn dieses Produkt nicht mehr verwendet werden kann, muss es auf legale und umweltfreundliche Weise entsorgt werden.

ENTSORGEN SIE DIESES PRODUKT NICHT MIT DEM HAUSHALTSMÜLL ODER GEMISCHT MIT ANDEREM MÜLL! DABEI BESTEHT GEFAHR FÜR DIE UMWELT!

Sharp Corporation ist zum Umweltschutz und zur Einsparung von Energie entschlossen. Unser Ziel ist, die Umweltbelastung durch unsere Produkte zu minimieren, indem wir neue Produkttechnologien entwickeln und einsetzen, und die Kunden auf umweltbewusstes Verhalten hinweisen.

(1) Für unsere Kunden in Belgien, den Niederlanden, Schweden und der Schweiz

SHARP nimmt an den nationalen Recyclingsystemen für Elektronikmüll teil, die auf der Basis der Umweltschutzgesetzgebung in diesen Ländern eingerichtet wurden. Einzelheiten über die betreffenden Länder siehe hier.

Land	Recycling-Information für das Land
Schweden	Bitte verwenden Sie das schwedische Elektronik-Recyclingsystem namens "ELRETUR", siehe auch Website bei http://www.el-kretsen.se
Die Niederlande	Bitte verwenden Sie das holländische Elektronik-Recyclingsystem namens "ICT-Milieu", siehe auch Website bei http://www.nederlanddict.nl/index.php
Belgien	Bitte verwenden Sie das belgische Elektronik-Recyclingsystem namens "Recupel", siehe auch Website bei http://www-recupel.be
Schweiz	Bitte verwenden Sie das schweizerische Elektronik-Recyclingsystem namens "SWICO", siehe auch Website bei http://www.swico.ch

(2) Für unsere Kunden in Großbritannien, Deutschland, Frankreich und Italien Bitte wenden Sie sich an die örtlichen Behörden für Müllsammlung und Recycling oder an eine Recyclingfirma, die zum Recycling von Elektronikgeräten lizenziert ist. SHARP empfiehlt die Recyclingdienste von MIREC; weitere Informationen über MIREC siehe Website des Unternehmens bei http://www.mirec.com/. MIREC-Dienste müssen vom letzten Besitzer des betreffenden Elektronikgeräts bezahlt werden.

(3) Für unsere Kunden in den USA

In diesem Produkt ist Zinn-Blei-Lötmaterial und eine Fluoreszenzlampe mit einer geringen Menge Quecksilber verwendet. Die Entsorgung dieser Materialien kann aufgrund von Umweltvorschriften geregelt sein. Bitte wenden Sie sich an die örtlichen Behörden oder an die Electronics Industries Alliance: http://www.eiae.org

(4) Für unsere Kunden in Japan

Rufen Sie gebührenfrei bei 0120-845-530 an, um Recycling-Information zu erhalten.

Produktspezifikationen

Modellbezeichnung

LL-T2015-H (Hellgrau)/LL-T2015-B (Schwarz)

LCD-Anzeige

51 cm diagonal gemessen TFT LCD-Modul

Auflösung (max.)

UXGA 1600 x 1200 Pixel

Anzeigbare Farben (max.)

Ca. 16,77 Millionen Farben (8 Bit)

Helligkeit (max.)

250 cd/m²

Punktabstand

0,255 (H) x 0,255 (V) mm

Kontrastverhältnis

400:1

Blickwinkel

Links-rechts 176°, offen-unten 176°

(Kontrastverhältnis ≥ 10

Bildschirmanzeigegröße

Horizontal 408 mm x vertikal 306 mm

Videosignal

Analog: Analog RGB (0,7 Vp-p) [75 Ω]

Digital: DVI-Standard basiert auf 1.0

Sync-Signal

Erweiterungskompensation

Digitaler Skalierungsgrad

Vergrößerung von VGA/SVGA/XGA/SXGA usw.

unter Verwendung eines

Kompensationsprozesses. (Keine Vergrößerung,

basierend auf einem fixierten Seitenverhältnis und

Vergrößerung auf gesamte Bildschirmgröße.)

Plug & Play

VESA: DDC2B-kompatibel

Power Management

VESA: basiert auf DPMS

DVI: basiert auf DMPM

Eingangssignalanschluss

Analog: 15-poliger Mini-D-Sub-Anschluss (3 Reihen)

Digital/Analog: 29-polig DVI-I

Einstellung der Höhe

Einstellbereich: ca. 60 mm

Bildschirmneigung

nach oben ca. 0 - 30°, nach unten ca. 0 - 5°

Bildschirmdrehung

Ca. 90° von links nach rechts

Stromversorgung

100 - 240 VAC, 50/60 Hz

Umgebungstemperatur

5-35°C

Leistungsaufnahme

53 W max., 4 W im Energiesparmodus

Abmessungen (B x T x H) (Einheiten: mm)

Ca. 450 × 228 × 438 - 498

Gewicht

Ca. 9,8 kg

Nur Anzeigebereich, ca. 6,2 kg

Abmessungen (Einheiten: mm)

• Analogsignalkabel: ca. 2,0 m
• Digitalsignalkabel: ca. 2,0 m
• Analogsignalkabel, NL-C02E (separat erhältlich): ca. 2,0 m
• 2-Eingangskabel, NL-C03J (separat erhältlich): ca. 0,25 m

Hinweis:

Bedingt durch fortlaufende technische Verbesserungen behält sich SHARP das Recht vor, das Design und die Spezifikationen ohne vorherige Ankündigung ändern zu können. Die angegebenen Leistungswerte stellen die Nennwerte einer in Serienherstellung produzierten Einheit dar. Geringe Abweichungen bei einzelnen Geräten sind möglich.

Relevante Signaltakte (analog)

Anzeigemodus		Hsync	Vsync	Punktfrequenz
VESA	640x480	31,5kHz	60Hz	25,175MHz
		37,9kHz	72Hz	31,5MHz
		37,5kHz	75Hz	31,5MHz
		43,3kHz	85Hz	36,0MHz
	640x400	37,9kHz	85Hz	31,5MHz
	720x400	37,9kHz	85Hz	35,5MHz
	800x600	35,1kHz	56Hz	36,0MHz
		37,9kHz	60Hz	40,0MHz
		48,1kHz	72Hz	50,0MHz
		46,9kHz	75Hz	49,5MHz
		53,7kHz	85Hz	56,25MHz
	1024x768	48,4kHz	60Hz	65,0MHz
		56,5kHz	70Hz	75,0MHz
		60,0kHz	75Hz	78,75MHz
		68,7kHz	85Hz	94,5MHz
	1152x864	67,5kHz	75Hz	108,0MHz
	1280x960	60,0kHz	60Hz	108,0MHz
	1280x1024	64,0kHz	60Hz	108,0MHz
		80,0kHz	75Hz	135,0MHz
		91,1kHz	85Hz	157,5MHz
	1600x1200	75,0kHz	60Hz	162,0MHz
US-Text	720x400	31,5kHz	70Hz	28,3MHz
Power Macintosh-Serie	640x480	35,0kHz	66,7Hz	30,2MHz
	832x624	49,7kHz	74,6Hz	57,3MHz
	1024x768	60,2kHz	75Hz	80,0MHz
	1152x870	68,7kHz	75Hz	100,0MHz
	1280x1024	64,0kHz	60Hz	108,0MHz
		80,0kHz	75Hz	135,0MHz
	1600x1200	75,0kHz	60Hz	162,0MHz
Sun Ultra-Serie	1024x768	48,3kHz	60Hz	64,13MHz
		53,6kHz	66Hz	70,4MHz
		56,6kHz	70Hz	74,25MHz
	1152x900	61,8kHz	66Hz	94,88MHz
		71,8kHz	76,2Hz	108,23MHz
	1280x1024	71,7kHz	67,2Hz	117,01MHz
		81,1kHz	76Hz	134,99MHz
	1600x1000	68,6kHz	66Hz	135,76MHz

Die empfohlene Auflösung ist 1600 × 1200. - Alle nur mit Non-Interlace. - Die Grenzen für die Serien Power Macintosh und Sun Ultra sind lediglich Referenzwerte. Für den Anschluss ist evtl. ein anderer Adapter (im Handel erhältlich) notwendig. - Wenn der Monitor Taktsignale empfängt, die nicht kompatibel sind, wird [OUT OF TIMING] angezeigt. Stimmen Sie den Takt anhand der Anweisungen im Computer-Benutzerhandbuch auf den Monitor ab. - Wenn der Monitor überhaupt kein Signal empfängt (Sync-Signal), wird [NO SIGNAL] angezeigt.

Relevante Signaltakte (digital)

Anzeigemodus		Hsync	Vsync	Punktfrequenz
VESA	640x480	31,5kHz	60Hz	25,175MHz
		37,9kHz	72Hz	31,5MHz
		37,5kHz	75Hz	31,5MHz
	800x600	37,9kHz	60Hz	40,0MHz
		48,1kHz	72Hz	50,0MHz
		46,9kHz	75Hz	49,5MHz
	1024x768	48,4kHz	60Hz	65,0MHz
		56,5kHz	70Hz	75,0MHz
		60,0kHz	75Hz	78,75MHz
	1152x864	67,5kHz	75Hz	108,0MHz
	1280x960	60,0kHz	60Hz	108,0MHz
	1280x1024	64,0kHz	60Hz	108,0MHz
	1600x1200	75,0kHz	60Hz	162,0MHz
US-Text	720x400	31,5kHz	70Hz	28,3MHz

• Die empfohlene Auflösung ist 1600 × 1200.
• Alle nur mit Non-Interlace.
• Ein Computer mit einem Ausgangsanschluss gemäß DVI (DVI-D 24-polig oder DVI-I 29-polig) und mit UXGA-Ausgangsfunktion kann hier angeschlossen werden. Unter Umständen erscheint die Anzeige nicht einwandfrei. Dies ist vom Typ des angeschlossenen Computers abhängig.
• Wenn der Monitor Taktsignale empfängt, die nicht kompatibel sind, wird [OUT OF TIMING] angezeigt. Stimmen Sie den Takt anhand der Anweisungen im Computer-Benutzerhandbuch auf den Monitor ab.
• Wenn der Monitor überhaupt kein Signal empfängt (Sync-Signal), wird [NO SIGNAL] angezeigt.

Technische Daten

Pinbelegung des Analogsignal-Eingangsanschlusses

(15-poliger Mini-D-Sub-Stecker)

Nr.	Funktion
1	Roter Videosignaleingang
2	Grüner Videosignaleingang
3	Blauer Videosignaleingang
4	GND
5	GND
6	Für rotes Videosignal GND
7	Für grünes Videosignal GND
8	Für blaues Videosignal GND
9	+5V
10	GND
11	GND
12	DDC-Daten
13	Für Hsync-Signaleingang
14	Für Vsync-Signaleingang
15	DDC-Takt

Pinbelegung des DVI-I-Eingangsanschlusses

(29-poliger DVI-I-Anschluss)

Nr.	Funktion	Nr.	Funktion
1	TMDS-Daten 2-	16	Hot-Plug-Erkennung
2	TMDS-Daten 2+	17	TMDS-Daten 0-
3	TMDS-Daten 2/4 abgeschirmt	18	TMDS-Daten 0+
4	nicht beegt	19	TMDS-Daten 0/5 abgeschirmt
5	nicht beegt	20	nicht beegt
6	DDC-Takt	21	nicht beegt
7	DDC-Daten	22	TMDS-Takt abgeschirmt
8	Vertikal synchronisiertes Analogsignal	23	TMDS-Takt +
9	TMDS-Daten 1-	24	TMDS-Takt -
10	TMDS-Daten 1+	C1	Analoges rotes Bildsignal
11	TMDS-Daten 1/3 abgeschirmt	C2	Analoges grünes Bildsignal
12	nicht beegt	C3	Analoges blaes Bildsignal
13	nicht beegt	C4	Horizontal synchronisiertes Analogsignal
14	+5V	C5	Analog-GND
15	GND

Power Management

Der Monitor basiert auf den Standards VESA DPMS und DVI DMPM. Um die Power Management-Funktion des Monitors zu aktivieren, müssen sowohl die Videokarte als auch der Computer den Standards VESA DPMS und DVI DMPM entsprechen.

DPMS-Modus	Bild-schirm	Leistungs-aufnahme	H-sync	V-sync
EIN	Anzeige ein	53 W	Ja	Ja
STANDBY	Anzeige aus	4 W	Nein	Ja
SUSPEND			Ja	Nein
AUS			Nein	Nein

DMPM -Modus	Bild-schirm	Leistungs-aufnahme
EIN	Anzeige ein	53 W
AUS	Anzeige aus	4 W

DDC (Plug & Play)

Dieser Monitor unterstützt den Standard VESA DDC (Display Data Channel).

DDC ist ein Signalstandard zum Ausführen von Plug & Play-Funktionen am Monitor oder PC. Er überträgt Informationen, beispielsweise den Auflösungsgrad, zwischen dem Monitor und dem PC. Sie können diese Funktion anwenden, wenn Ihr PC DDC-kompatibel und so gesetzt ist, dass er den Plug & Play-Monitor erkennen kann.

Aufgrund der vielen verschiedenen Systeme gibt es weitere Varianten von DDC. Dieser Monitor arbeitet mit DDC2B.

Installieren der Setup-Informationen und des ICC-Profils (für Windows)

Je nach dem verwendeten Computer oder Betriebssystem muss die Installation der Monitor-Setup-Informationen usw. eventuell über den Computer erfolgen. Führen Sie in diesem Fall die unten beschriebenen Schritte zum Installieren der Monitor-Setup-Informationen aus. (Je nach dem verwendeten Computertyp oder Betriebssystem können die Befehlsnamen und Verfahren von den hier beschriebenen abweichen. Lesen Sie auch das Benutzerhandbuch Ihres Computers.)

Informationen zum ICC-Profil

Ein ICC-Profil (International Color Consortium) ist eine Datei, in der die Farbwiedergabeeigenschaften des LCD-Monitors beschrieben sind.

Durch Einsatz einer Anwendung, die mit einem ICC-Profil zusammenarbeitet, lässt sich hochgenaue Farbreproduktion erzielen.

• Windows 98/2000/Me/XP verwenden alle das ICC-Profil.
• Beim Installieren der Setup-Informationen unter Windows 98/2000/Me/XP (unten beschrieben) wird auch das ICC-Profil installiert. Falls Sie nur das ICC-Profil installieren möchten, lesen Sie die Anweisungen unter "Installieren des ICC-Profils" auf Seite 65.
• Bei Verwendung des ICC-Profils folgende Einstellungen verwenden:
• [DISPLAY MODE] [WHITE BALANCE]: [STD]

Für Windows 95

Installieren der Monitor-Setup-Informationen unter Windows 95. Die in den nachstehenden Bedienungshinweisen erwähnten Windows-Meldungen basieren auf der englischen Windows-Version.

Dabei wird von Laufwerk "D" als CD-ROM-Laufwerk ausgegangen.

1. Die mitgelieferte CD-ROM in das CD-ROM-Laufwerk des Computers einlegen.
2. Klicken Sie auf die Schaltfläche [Start]. Wählen Sie unter [Einstellungen] die Option [Systemsteuerung].
3. Doppelklicken Sie auf [Anzeige].
4. Klicken Sie auf [Einstellungen], [Erweiterte Eigenschaften] und [Monitor] und dann auf [Ändern].
5. Klicken Sie auf [Treiber], bestätigen Sie, dass kein [Dateien von Hersteller kopieren von:][D:] angezeigt wird, und klicken Sie dann auf [OK].
6. Bestätigen Sie, dass die Monitordetails ausgewählt sind, und klicken Sie auf [OK].
7. Prüfen Sie, ob der Monitor angezeigt wird, und klicken Sie dann auf [Übernehmen].
8. Klicken Sie auf [OK] und schließen Sie das Fenster.

Für Windows 98

Installieren der Monitor-Setup-Informationen unter Windows 98 und Festlegen des Monitor-ICC-Profils als voreingestellter Wert. Die in den nachstehenden Bedienungshinweisen erwähnten Windows-Meldungen basieren auf der englischen Windows-Version.

Dabei wird von Laufwerk "D" als CD-ROM-Laufwerk ausgegangen.

Wenn der "Assistent für neue Hardware" angezeigt wird:

1. Die mitgelieferte CD-ROM in das CD-ROM-Laufwerk des Computers einlegen.
2. Klicken Sie auf [Weiter].
3. Aktivieren Sie [Liste aller Treiber an einem bestimmten Speicherort anzeigen, damit Sie den gewünschten Treiber auswählen können]. und klicken Sie auf [Weiter].
4. Wenn [Models] angezeigt wird, klicken Sie auf [Have disk], bestätigen Sie, dass kein [Copy manufacturer's files from:] [D:] angezeigt wird, und klicken Sie dann auf [OK].
5. Bestätigen Sie, dass die Monitordetails ausgewählt sind, klicken Sie dann auf [Next], [Next] und auf [Finish]. Wenn der "Add New Hardware Wizard" angezeigt wird, wiederholen Sie die Installationsschritte ab Schritt 2.

Wenn der "Add new Hardware Wizard" nicht angezeigt wird:

1. Die mitgelieferte CD-ROM in das CD-ROM-Laufwerk des Computers einlegen.
2. Klicken Sie auf die Schaltfläche [Start]. Wählen Sie unter [Settings] die Option [Control Panel].
3. Doppelklicken Sie auf [Display].
4. Klicken Sie auf [Settings], [Advanced] und [Monitor].
5. Aktivieren Sie unter [Options] [Automatically detect Plug & Play monitors], und klicken Sie auf [Change].
6. Klicken Sie auf [Next].
7. Klicken Sie auf [Display a list of all the drivers in a specific location, so you can select the driver you want.] und dann auf [Next].
8. Wenn [Models] angezeigt wird, klicken Sie auf [Have disk], bestätigen Sie, dass kein [Copy manufacturer's files from:] [D:] angezeigt wird, und klicken Sie dann auf [OK].
9. Bestätigen Sie, dass die Monitordetails ausgewählt sind, klicken Sie dann auf [Next], [Next] und auf [Finish].
10. Prüfen Sie, ob der Monitor angezeigt wird, und klicken Sie dann auf [Apply].
11. Klicken Sie auf [OK], und schließen Sie das Fenster.

Installieren der Setup-Informationen und des ICC-Profils (Für Windows)

Für Windows 2000

Installieren der Monitor-Setup-Informationen unter Windows 2000 und Festlegen des Monitor-ICC-Profils als vorbestimmter Wert. Die in den nachstehenden Bedienungshinweisen erwähnten Windows-Meldungen basieren auf der englischen Windows-Version. Dabei wird von Laufwerk "D" als CD-ROM-Laufwerk angenommen.

1. Die mitgelieferte CD-ROM in das CD-ROM-Laufwerk des Computers einlegen.
2. Klicken Sie auf die Schaltfläche [Start]. Wählen Sie unter [Settings] die Option [Control Panel].
3. Doppelklicken Sie auf [Display].
4. Klicken Sie auf [Settings], [Advanced] und [Monitor].
5. Klicken Sie auf [Properties], [Driver] und [Update Driver].
6. Wenn [Upgrade Device Driver Wizard] angezeigt wird, klicken Sie auf [Next].
7. Aktivieren Sie [Display a list of the known drivers for this device so that I can choose a specific driver], und klicken Sie auf [Next].
8. Wenn [Models] angezeigt wird, klicken Sie auf [Have disk], bestätigen Sie, dass kein [Copy manufacturer's files from:] [D:] angezeigt wird, und klicken Sie dann auf [OK].
9. Wählen Sie den Monitor aus der angezeigten Liste aus, und klicken Sie auf [Next].
10. Klicken Sie auf [Next], vergewissern Sie sich, dass der Name des Monitors angezeigt wird, und klicken Sie auf [Finish]. Wenn [The Digital Signature Not Found] angezeigt wird, klicken Sie auf [Yes].
11. Klicken Sie auf [Close].
12. Klicken Sie auf [OK], und schließen Sie das Fenster.

Für Windows Me

Installieren der Monitor-Setup-Informationen unter Windows Me und Festlegen des Monitor-ICC-Profils als vorbestimmter Wert. Die in den nachstehenden Bedienungshinweisen erwähnten Windows-Meldungen basieren auf der englischen Windows-Version. Dabei wird von Laufwerk "D" als CD-ROM-Laufwerk ausgegangen.

Wenn der "Add New Hardware Wizard" angezeigt wird:

1. Die mitgelieferte CD-ROM in das CD-ROM-Laufwerk des Computers einlegen.
2. Aktivieren Sie [Specify the location of the driver [Advanced]], und klicken Sie auf [Next].
3. Aktivieren Sie [Display a list of all the drivers in a specific location, so you can select the driver you want]. und klicken Sie auf [Next].
4. Wenn [Models] angezeigt wird, klicken Sie auf [Have disk], bestätigen Sie, dass kein [Copy manufacturer's files from:] [D:] angezeigt wird, und klicken Sie dann auf [OK].
5. Wählen Sie die Monitordetails aus der Liste, klicken Sie dann auf [Next], [Next] und auf [Finish]. Wenn der "Add New Hardware Wizard" angezeigt wird, wiederholen Sie die Installationsschritte ab Schritt 2.

Wenn der "Add New Hardware Wizard" nicht angezeigt wird:

1. Die mitgelieferte CD-ROM in das CD-ROM-Laufwerk des Computers einlegen.
2. Klicken Sie auf die Schaltfläche [Start]. Wählen Sie unter [Settings] die Option [Control Panel].
3. Doppelklicken Sie auf [Display].
4. Klicken Sie auf [Settings], [Advanced] und [Monitor].
5. Aktivieren Sie unter [Options] [Automatically detect Plug & Play monitors], und klicken Sie auf [Change].
6. Aktivieren Sie [Specify the location of the driver [Advanced]], und klicken Sie auf [Next].
7. Aktivieren Sie [Display a list of all the drivers in a specific location, so you can select the driver you want.], und klicken Sie auf [Next].
8. Wenn [Modelle] angezeigt wird, klicken Sie auf [Datenträger], bestätigen Sie, dass kein [Kopieren von Herstellerdateien von:] [D:] angezeigt wird, und klicken Sie dann auf [OK].
9. Wählen Sie die Monitordetails, klicken Sie dann auf [Weiter], [Weiter] und auf [Fertig stellen].
10. Prüfen Sie, ob die Monitordetails angezeigt werden, und klicken Sie dann auf [Übernehmen].
11. Klicken Sie auf [OK], und schließen Sie das Fenster.

Installieren der Setup-Informationen und des ICC-Profils (Für Windows)

Für Windows XP

Installieren der Monitor-Setup-Informationen unter Windows XP und Festlegen des Monitor-ICC-Profils als vorbestimmter Wert. Die in den nachstehenden Bedienungshinweisen erwähnten Windows-Meldungen basieren auf der englischen Windows-Version. Dabei wird von Laufwerk "D" als CD-ROM-Laufwerk angenommen.

1. Die mitgelieferte CD-ROM in das CD-ROM-Laufwerk des Computers einlegen.
2. Klicken Sie auf die Schaltfläche [Start]. Wählen Sie [Systemsteuerung].
3. Wechseln Sie auf "Klassische Ansicht".
4. Doppelklicken Sie auf [Anzeige].
5. Klicken Sie auf [Einstellungen], [Erweitert] und [Monitor].
6. Klicken Sie auf [Eigenschaften], [Treiber] und [Treiber aktualisieren].
7. Wenn [Hardware-Update-Assistent] angezeigt wird, aktivieren Sie [Installieren von einer Liste oder einem bestimmten Ort [Erweitert]], und klicken Sie auf [Weiter].
8. Aktivieren Sie [Nicht suchen. Ich möchte den Treiber selbst auswählen.], und klicken Sie auf [Weiter].
9. Aktivieren Sie [Have Disk], vergewissern Sie sich, dass [Copy manufacturer's files from:] [D:] angezeigt wird, und klicken Sie dann auf [OK].
10. Wählen Sie den Monitor aus der angezeigten Liste aus, und klicken Sie auf [Next]. Wenn [has not passed Windows Logo testing...] angezeigt wird, klicken Sie auf [Continue Anyway].
11. Vergewissern Sie sich, dass der Name des Monitors angezeigt wird, und klicken Sie auf [Finish].
12. Klicken Sie auf [Close].
13. Klicken Sie auf [OK], und schließen Sie das Fenster.

Installieren des ICC-Profils

Installieren des Monitor-ICC-Profils. (Wenn die Setup-Informationen bereits installiert wurden, ist auch das Profil bereits installiert. Es braucht dann nicht mehr extra installiert zu werden.)

Die in den nachstehenden Bedienungshinweisen erwähnten Windows-Meldungen basieren auf der englischen Windows-Version.

Dabei wird von Laufwerk "D" als CD-ROM-Laufwerk ausgegangen.

1. Die mitgelieferte CD-ROM in das CD-ROM-Laufwerk des Computers einlegen.
2. Klicken Sie auf die Schaltfläche [Start]. Wählen Sie unter [Settings] die Option [Control Panel].
3. Doppelklicken Sie auf [Display].
4. Klicken Sie auf [Settings] und [Advanced].
5. Klicken Sie auf [General], und wählen Sie unter [Compatibility] die Option [Apply the new display setting without restarting]. Klicken Sie dann auf [Color Management].
6. Klicken Sie auf [Add], und wählen Sie als Dateipfad CD-ROM aus.
7. Wählen Sie das Farbprofil, das Sie installieren möchten, und klicken Sie auf [Add].
8. Wählen Sie das Profil, und klicken Sie auf [Set As Default].
9. Klicken Sie auf [OK], und schließen Sie das Fenster.
10. Bei Verwendung des ICC-Profils folgende Einstellungen verwenden:
11. [DISPLAY MODE] [WHITE BALANCE]: [STD]

Informationen zum Profil ColorSync (Für MacOS)

Informationen zum Profil ColorSync

ColorSync ist das Farbverwaltungssystem von Apple Computers. Mit dieser Funktion erkennt das System die Farbwiedergabeeigenschaften bei Verwendung mit einer kompatiblen Anwendung. Ein ColorSync-Profil beschreibt die Farbeigenschaften des LCD-Monitors.

Hinweise:

• Das ColorSync-Profil dieses Monitors kann zusammen mit MacOS 8.5 oder höher eingesetzt werden.
• Bei Verwendung des ColorSync-Profils folgende Einstellungen verwenden:
• [ANZEIGEMODUS] [WEISSABGLEICH]: [STD]

Einstellen des ColorSync-Profils

Hinweise:

• Auf Ihrem System muss entweder PC Exchange oder File Exchange installiert sein.
• Je nach verwendetem Computertyp oder Betriebssystem können die Befehlsnamen und Verfahren von den hier beschriebenen abweichen. Lesen Sie auch das Benutzerhandbuch Ihres Computers.
• Legen Sie die mitgelieferte CD-ROM in das CD-ROM-Laufwerk des Computers ein.
• Kopieren Sie das zu verwendende Profil von der CD-ROM in den Ordner „ColorSync“ im Systemordner.
• Wählen Sie mit Hilfe von ColorSync im Kontrollfeld das zu verwendende Profil aus.

Anweisungen zum Anbringen eines VESA-kompatiblen Monitorarms

Ein Arm oder Fuß basierend auf dem VESA-Standard (im Handel erhältlich) kann am Monitor angebracht werden. Der Arm oder Fuß muss vom Kunden gesondert erworben werden.

Verwendbare Arme oder Füße

Wenn ein Arm oder Fuß installiert werden soll, ist Folgendes zu beachten.

• Kompatibilität mit dem VESA-Standard
• Zwischen den Schraubenbohrungen in dem zu befestigenden Abschnitt muss ein Abstand von mindestens 100 mm x 100 mm vorliegen.
• Er darf nicht abfallen oder abbrechen, nachdem er am Monitor befestigt wurde.

Befestigen des Arms oder Fußes

• Achten Sie darauf, dass Sie das Kabel nicht überdehnen, und verwenden Sie kein Verlängerungskabel, da dies Funktionsstörungen hervorrufen kann.
• Neben diesen Anweisungen befolgen Sie auch die Installationsanweisungen in der Anleitung, die im Lieferumfang des Arms oder Fußes enthalten ist.
• Das Kabel abtrennen.
• Breiten Sie ein weiches Tuch auf einer waagerechten Oberfläche aus.
• Legen Sie den Monitor mit der Anzeigeseite nach unten darauf. Achten Sie darauf, dass der Monitor nicht beschädigt wird.

ACHTUNG:

Vorsicht: Das Display und den Ständer fest anfassen und vorsichtig kippen. Wenn der Monitor gekippt ist, kann der Ständer plötzlich herausspringen und Verletzungen verursachen.

1. Lösen Sie die vier Schrauben und nehmen Sie den Monitorfuß ab.

Hinweise:

• Der Fuß ist nur für diesen Monitor bestimmt. Verwenden Sie ihn für keine anderen Geräte und nutzen Sie ihn nicht auf andere Weise.
• Wir empfehlen, die vier abgenommenen Schrauben zusammen mit dem abgenommenen Fuß aufzubewahren, damit Sie den Fuß wieder mit den dazugehörigen Schrauben verwenden können.

Die Verwendung anderer Schrauben kann den Monitor im Inneren beschädigen.

ACHTUNG:

Nicht den Ständer zerlegen.

Bauteile können herausspringen und Verletzungen verursachen.

1. Befestigen Sie den Arm mit den vier Schrauben am Monitor.

Hinweis:

• Zur Befestigung des Arms sollen die M4-Schrauben verwendet werden, die in einer Länge von 6 mm - 8 mm über die Fläche, an der sie befestigt werden, hervorstehen. Wenn Sie eine andere Schraubenart verwenden, kann der Monitor herunterfallen oder das Innere des Monitors beschädigt werden.

15-poliger Mini-D-Sub (3 Reihen)
