MODE D'EMPLOI LL-193A/G SHARP

Ce matériel répond aux exigences contenues dans les directives 89/336/CEE et 73/23/CEE modifiées par la directive 93/68/CEE.

Conseils et mesures de sécurité 66

Installation/démontage de la base 68

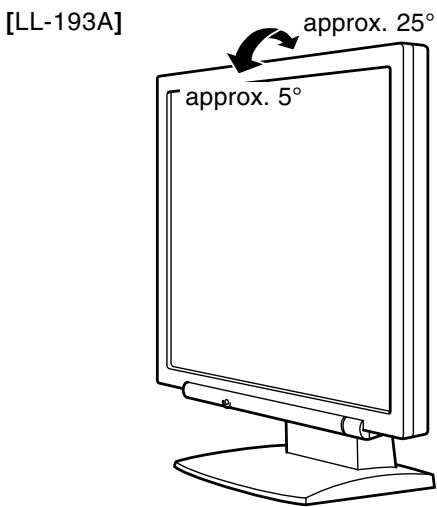

Réglage de la hauteur et de l'inclinaison 69

Description du produit 70

Raccordement, activation et désactivation du moniteur 71

Raccordement du moniteur à un ordinateur 71

Raccordement d'un casque audio (en vente dans le commerce) 72

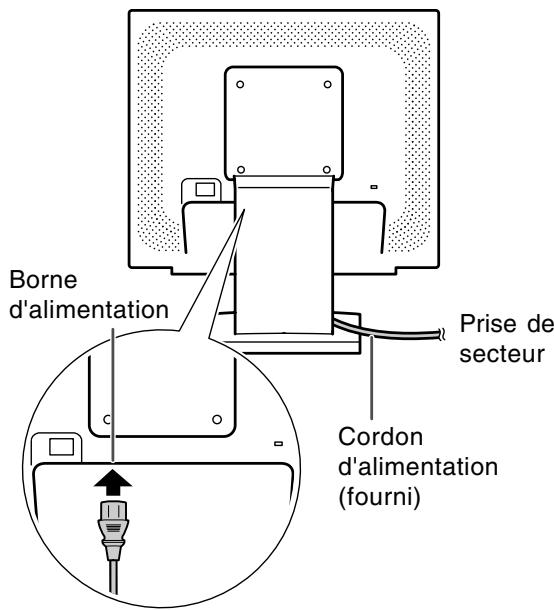

Raccordement du moniteur à une source d'alimentation 73

Activation de l'alimentation 73

Inversion entre les bornes d'entrée [LL-193G] 74

Désactivation de l'alimentation 74

Réglage de l'affichage du moniteur et du volume des haut-parleurs 75

Réglage du rétro-éclairage 75

Réglage du volume des haut-parleurs 76

Réglage du mode d'affichage 76

Confirmation des informations sur l'appareil 76

Réglage de l'affichage du moniteur 77

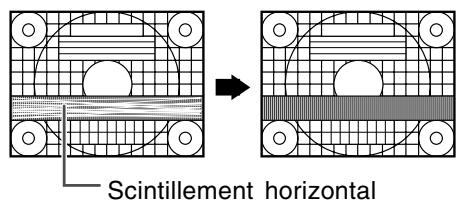

Réglage automatique de l'écran (avec un signal analogique) 77

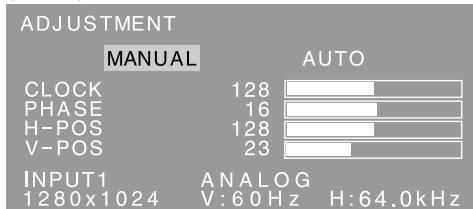

Réglage manuel de l'écran 78

Entretien du moniteur 81

Entretien du moniteur 81

Stockage 81

Dépannage 81

Informations pour les clients à propos de l'environnement pour ce produit SHARP 82

Caractéristiques techniques 83

Installation des fichiers relatifs au paramétrage du moniteur et au profil ICC (Pour Windows) 87

Informations sur le profil ColorSync (Pour MacOS) 90

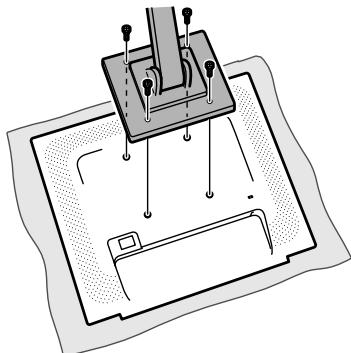

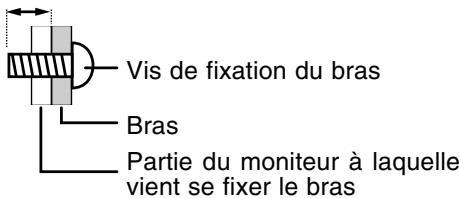

Instructions relatives à l'installation d'un bras conforme VESA 91

Conseils et mesures de sécurité

• Le panneau couleur LCD TFT utilisé dans ce moniteur est fabriqué avec une technologie de haute précision. Cependant, il peut avoir quelques points minuscules sur l'écran où les pixels ne s'allument jamais ou sont allumés en permanence. De plus, si l'écran est regardé avec un angle aigu, les couleurs ou la luminosité peuvent paraître inégales. Noter que ce n'est pas un mauvais fonctionnement mais un phénomène courant des écrans LCD et que cela n'affecte aucunement les performances du moniteur.
• Ne pas afficher une image fixe pendant une longue période car cela pourrait provoquer l'apparition d'une image récurrente.
• Si la luminosité est ajustée à son réglage minimum, il peut s'avérer difficile de consulter le moniteur.
• La qualité du signal de l'ordinateur peut influencer la qualité de la diffusion du moniteur. Il est recommandé d'utiliser un ordinateur capable d'émettre des signaux vidéo de haute qualité.
• Ne jamais heurter ou taper sur le moniteur avec des objets durs.
• Évitez de modifier, de démonter, ou de réparer le moniteur vous-même. En ce faisant, vous risquez de provoquer un incendie, de vous électrocuter ou de vous blesser.
• [LIVOO-193G] Lors du transport du moniteur, le saisir fermement à la fois par l'écran et par le support. S'il est soulevé par l'écran seulement, le support risque de se détacher brutalement ou de se déplacer, et de causer des blessures corporelles. Si le moniteur subit une inclination, le support risque de bouger et de blesser quelqu'un.
• Prendre garde de ne pas se coincer les doigts entre l'écran et le support. (Surtout au niveau de la fixation.)
• Il faut savoir que la Sharp Corporation décline toute responsabilité en cas d'erreur survenue durant l'utilisation par le client ou une tierce personne, ainsi qu'en cas de dysfonctionnement ou d'un endommagement causé au produit en cours d'utilisation, excepté lorsque un dédommagement sous garantie est reconnu par la loi.
• Ce moniteur ainsi que ces accessoires sont susceptibles d'évoluer sans avis préalable.

Lieu d'installation

• Ne pas utiliser le moniteur dans un endroit faiblement ventilé, poussiéreux, relativement humide, ou encore là où il est susceptible d'entrer en contact avec de l'huile ou de la vapeur car cela pourrait provoquer un début d'incendie.
• Les ouvertures de ventilation et autres orifices dans le châssis sont conçus pour la ventilation. Ne pas couvrir ou bloquer ces ouvertures de ventilation et orifices car une ventilation insuffisante peut provoquer une surchauffe et/ou abréger la durée de vie du moniteur. Ne pas installer le moniteur sur un lit, un divan, une couverture ou sur d'autres surfaces similaires ou dans un espace clos car ils pourraient bloquer les ouvertures de ventilation.
• S'assurer que le moniteur ne sera pas entrer en contact avec de l'eau ou d'autres fluides. S'assurer que des agrafes ou des attaches trombones ne pénètrent pas à l'intérieur du moniteur car cela pourrait provoquer un début d'incendie ou des chocs électriques.
• Ne pas installer le moniteur au-dessus d'objets instables ou dans des endroits peu sûrs. Faire attention que le moniteur ne reçoive pas de chocs importants ni de vibrations. Laisser tomber le moniteur peut l'endommager sérieusement.
• Ne pas utiliser le moniteur dans des endroits où il est susceptible d'être exposé à la lumière directe du soleil, à proximité d'une source de chaleur ou partout ailleurs où il risque d'être soumis à des températures élevées; cela peut mener à des dégagements excessifs de chaleur et conduire à un début d'incendie.

Le cordon d'alimentation électrique

• Ne pas endommager le cordon d'alimentation, ne pas déposer d'objets lourds sur le cordon, ne pas l'étendre ni le plier de manière excessive. Ne pas y ajouter de rallonge non plus. Tout endommagement du cordon d'alimentation peut entraîner un début d'incendie ou des chocs électriques.
• Utilisez uniquement le cordon d'alimentation fourni avec le moniteur.
• Insérer la prise d'alimentation directement dans la prise de secteur. Ajouter une rallonge peut entraîner une surchauffe, voir un début d'incendie.
• Ne débranchez ni ne branchez la prise d'alimentation avec des mains humides. En le faisant, vous risquez l'électrocution.
• Débrancher le cordon d'alimentation s'il n'est pas utilisé pendant une longue période.
• Ne pas essayer de réparer le cordon d'alimentation s'il est cassé ou fonctionne mal. Laisser le soin de l'entretien au technicien.

Moniteur et liste des accessoires

• S'assurer que les éléments suivants sont bien présents dans l'emballage :
• Moniteur LCD (1) - Base (1)
• Cordon d'alimentation (1)
• Câble de signal analogue (1) (Modellbezeichnung : 0NY1738GAA01A)*1*2 (Modellbezeichnung : 0NY1738GAB01A)*3
• [LL-193G] Câble de signal numérique (1)

• CD-ROM (1)
• Mode d'emploi (1)

• Utilisez uniquement les câbles fournis avec le moniteur.
• Il est conseillé de conserver le carton d'emballage pour le cas où le moniteur devrait être transporté.
• Sharp Corporation détient les droits d'auteur de Utility program. Ne pas le reproduire sans autorisation préalable.
• Il se peut que la forme des accessoires fournis diffère légèrement de celle des accessoires décrits dans ce mode d'emploi.

Étendue du mode d'emploi

• Ce mode d'emploi a été rédigé pour l'utilisation des modèles LL-193A et LL-193G. Lorsqu'il est décrit des caractéristiques différentes entre les modèles, le nom du modèle est également cité. (Si le nom du modèle n'est pas cité, la description est valable pour les deux modèles.) Pour la représentation du produit, des illustrations du modèle LL-193A sont utilisées dans ce mode d'emploi.
• Dans ce mode d'emploi, "Windows XP" fera référence à Microsoft Windows XP, "Windows Me" à Microsoft Windows Millennium, "Windows 2000" à Microsoft Windows 2000, "Windows 98" à Microsoft Windows 98, et "Windows 95" à Microsoft Windows 95 ; lorsqu'il n'y aura pas lieu de désigner les programmes, le terme "Windows" sera utilisé.
• Microsoft et Windows sont des marques déposées de la Microsoft Corporation.
• Macintosh est une marque déposée d'Apple Computer, Inc.
• Toutes les autres marques sont la propriété des compagnies respectives.
• Il se peut que les écrans fournis diffèrent de ceux décrits dans ce mode d'emploi.
• Il peut arriver qu'un des modèles décrits dans ce mode d'emploi ne soit pas disponible dans certains pays.

Attention!

• Prendre garde de ne pas se coincer les doigts.
• Assurez-vous de ne pas toucher au panneau LCD lorsque vous installez/démontez la base. Le panneau LCD de cet appareil est en verre. Appuyer les mains sur le panneau LCD peut provoquer son endommagement.
• Vérifiez que la base est solidement installée avant l'emploi. Si l'installation n'est pas exécutée correctement, le moniteur peut basculer ou la base peut tomber.

[LL-193A]

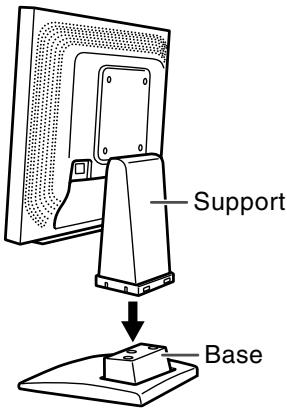

1. Placez la base sur une surface plane, telle que celle d'un bureau, et insérez soigneusement le support. Insérez le support jusqu'à ce qu'on entende un clic.

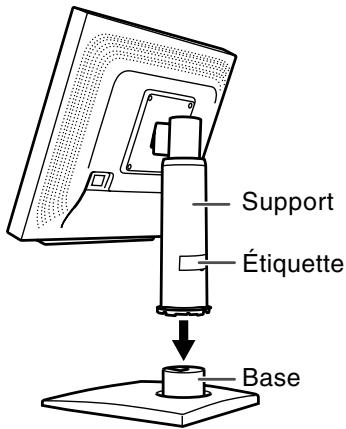

[LL-193G]

Attention!

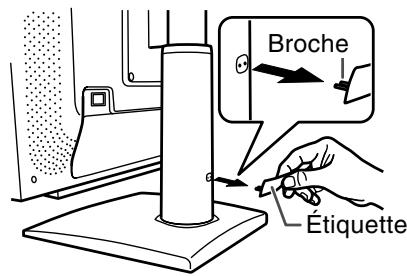

N'enlevez pas l'étiquette et la broche avant d'avoir achevé l'installation de la base. Autrement, une extension brutale du support peut se produire, et entraîner une blessure corporelle.

1. Placez la base sur une surface plane, telle que celle d'un bureau, et insérez soigneusement le support. Insérez le support jusqu'à ce qu'on entende un clic.

1. Enlevez l'étiquette et la broche du support.

Attention!

• Assurez-vous de bien régler la hauteur après avoir enlevé la broche du support.
• Il est conseillé de bien retenir l'étiquette et la broche au cas où vous aurez besoin de transporter le moniteur.

[LL-193A]

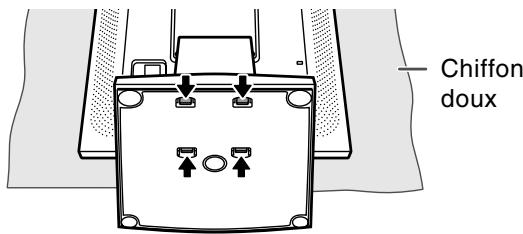

1. Étendre un chiffon doux sur une surface plane. Tout en Pnant garde de ne pas endommager le moniteur, déposer avec précautions le moniteur l'écran tourné vers le bas.
2. Pincez les quatre leviers situés en dessous de la base vers l'intérieur pendant que vous tirez la base vers vous.

[LL-193G]

1. Réglez le support à sa plus courte hauteur. (p. 69) 2. Installez la broche à l'arrière du support (référez-vous à l'illustration ci-dessus pour trouver la bonne position).

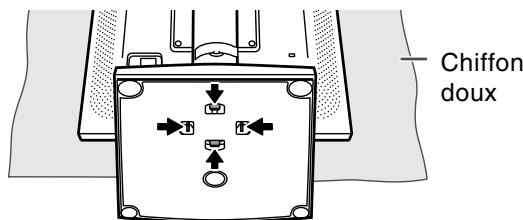

2. Étendre un chiffon doux sur une surface plane. Tout en tenant garde de ne pas endommager le moniteur, déposer avec précautions le moniteur l'écran tourné vers le bas.
3. Pincez les quatre leviers situés en dessous de la base vers l'intérieur pendant que vous tirez la base vers vous.

Attention!

• Prendre garde de ne pas se coincer les doigts.
• Assurez-vous de bien saisir les deux bords du moniteur lorsque vous régalez l'angle de vue. Le panneau LCD de cet appareil est en verre. Appuyer les mains sur le panneau LCD peut provoquer son endommagement.

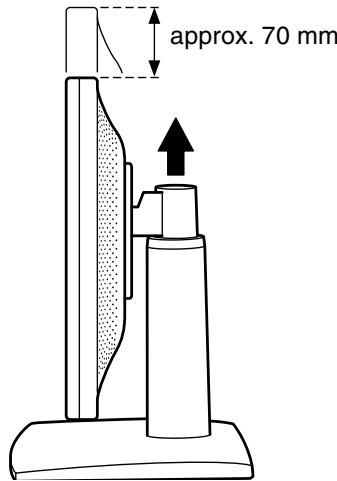

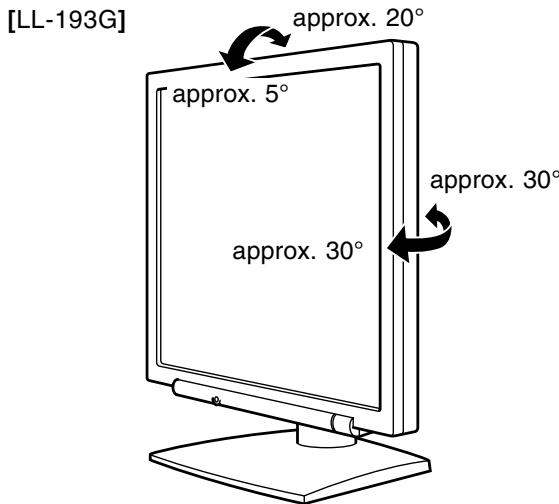

Réglage de la hauteur [LL-193G]

1. Réglez soigneusement la hauteur du support.

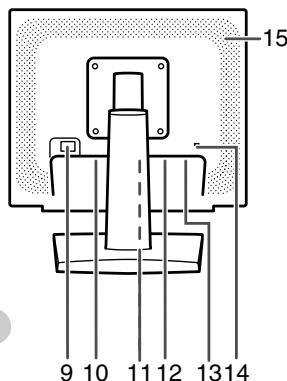

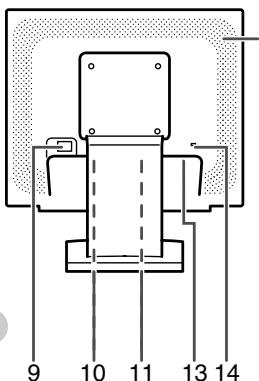

Description du produit

[LL-193A]

[LL-193G]

1. Bouton AUTO [LL-193A]....... Ce bouton est utilisé pour effectuer le réglage automatique sur l'écran (CLOCK, PHASE, H-POS et V-POS). (p.77)

Bouton INPUT [LL-193G]...... Pour passer d'une borne d'entrée du signal à l'autre. (p.74)

1. Bouton MENU Ce bouton est utilisé pour faire apparaître, sélectionner et refermer le menu OSD (On Screen Display).
2. Bouton ▽ / MODE Lorsque le menu OSD est affiché :

Ce bouton est utilisé pour sélectionner les options du menu.

Lorsque le menu OSD n'est pas affiché :

Ce bouton est utilisé pour régler DISPLAY MODE. (p. 76)

1. Boutons Lorsque le menu OSD est affiché :

(VOLUME)

Ces boutons sont utilisés pour sélectionner une option ou pour régler la valeur de l'option sélectionnée.

Lorsque le menu OSD n'est pas affiché :

Ces boutons sont utilisés pour ajuster la luminosité du rétroéclairage et le volume des haut-parleurs. (p. 75, 76)

1. Haut-parleurs........ Les signaux audio entrant via un appareil extérieur connecté au moniteur peuvent être écoutés.
2. Borne pour casque audio.... Un casque audio (en vente dans le commerce) peut y être connecté.
3. Bouton d'alimentation ( ).... Appuyez sur ce bouton pour mettre sous tension le moniteur. Appuyez à nouveau sur ce bouton pour mettre le moniteur hors tension.
4. Diode d'alimentation....... Cette diode est éclairée en vert lorsque le moniteur est en cours d'utilisation, et en orange lorsqu'il se trouve en mode d'économie d'énergie.
5. Interrupteur principal
6. Borne d'alimentation
7. Borne d'entrée audio... La borne de sortie audio d'un ordinateur peut y être connectée. Le câble audio fourni doit être utilisé.

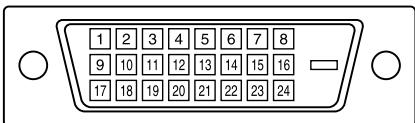

8. Borne d'entrée DVI-D [LL-193G]... La borne de sortie numérique RVB de l'ordinateur peut être raccordée ici. (INPUT2) Le câble de signal numérique fourni doit être utilisé.

Elle peut être raccordée à un ordinateur avec une borne de sortie compatible DVI (DVI-D à 24 broches ou DVI-I à 29 broches) et avec une capacité de sortie SXGA. Selon l'ordinateur à raccorder, un affichage correct peut être possible ou non.

1. Borne d'entrée analogue RVB... Le câble de signal analogique est raccordé. Le câble de signal ([LL-193A] INPUT) analogue fourni doit être utilisé.

([LL-193G] INPUT 1)

1. Ancrage du verrou de sécurité.... En installant un verrou de sécurité (en vente dans le commerce) sur l'ancrage du verrou de sécurité, le moniteur reste fixé et ne peut donc pas être transporté.

Les trous de prévention antivol sont adaptés aux systèmes de sécurité Kensington Micro Saver.

1. Ouvertures de ventilation. Ne jamais obstruer les ouvertures de ventilation car cela peut entraîner une surchauffe à l'intérieur du moniteur et provoquer un dysfonctionnement.

Attention!

• Lors du raccordement, s'assurer que l'alimentation tant du moniteur que de l'ordinateur est désactivée.
• Ne pas courber le câble de manière excessive ni y ajouter de rallonge car cela peut provoquer un dysfonctionnement.

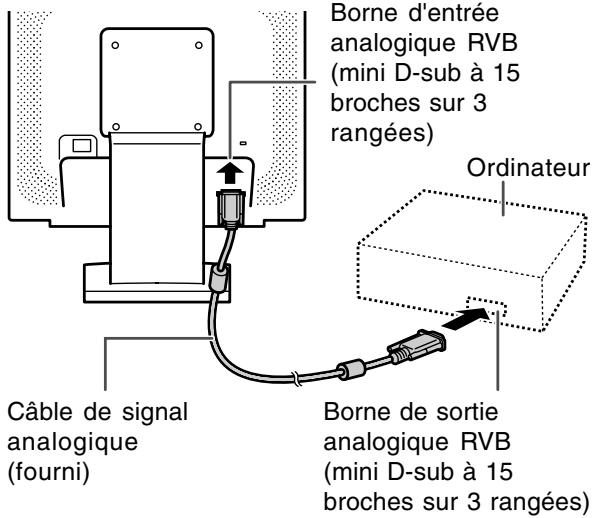

Connexion analogique

Raccorder le câble de signal analogique fourni à la borne de sortie analogique RVB de l'ordinateur. [LL-193A]

[LL-193G]

• Tout en faisant attention à la direction du connecteur, insérez bien et verticalement le câble de signal dans le connecteur et ensuite, serrez les vis des deux côtés.

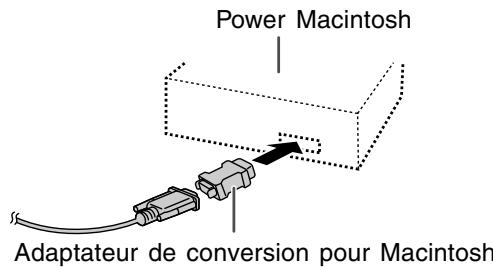

S'il s'agit d'un D-sub à 15 broches sur 2 rangées pour Apple Power Macintosh, installer un adaptateur de conversion Macintosh (en vente dans le commerce) sur le câble de signal analogique.

Remarque :

• Si la connexion se fait sur la série Sun Ultra, il se peut qu'un adaptateur de conversion (en vente dans le commerce) soit indispensable.

Connexion numérique [LL-193G]

Raccorder le câble de signal numérique fourni à la borne de sortie numérique RVB de l'ordinateur. - Le moniteur est équipé d'une entrée pour un raccordement avec un ordinateur au moyen d'un connecteur de sortie compatible DVI (DVI-D à 24 broches ou DVI-I à 29 broches) et une possibilité de sortie SXGA. (En fonction du type d'ordinateur à raccorder, l'écran risque de ne pas fonctionner correctement.)

- Tout en faisant attention à la direction du connecteur, insérez bien et verticalement le câble de signal dans le connecteur et ensuite, serrez les vis des deux côtés.

Connecter le câble audio fourni

Quand le câble audio fourni est connecté à la borne de sortie audio de l'ordinateur, le son de l'ordinateur connecté est sorti par les haut-parleurs du moniteur. Il est aussi possible d'utiliser la borne pour casque audio du moniteur.

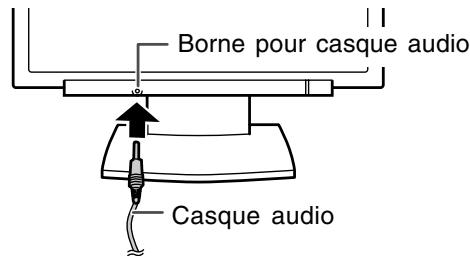

Raccordement d'un casque audio (en vente dans le commerce)

Vous pouvez brancher le casque audio avec une mini prise stéréo ( 3,5mm) au moniteur.

Remarques :

• Lorsque le casque audio est connecté, aucun son ne peut être émis à partir des haut-parleurs du moniteur.
• Utiliser le casque audio ayant un câble de moins de 3 m de longueur.

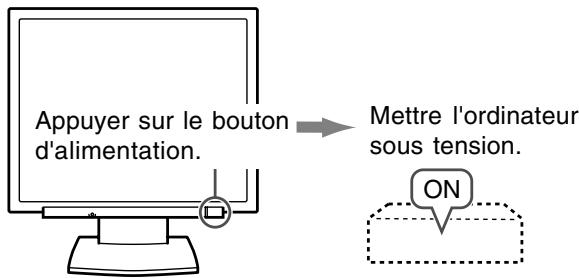

Activation de l'alimentation

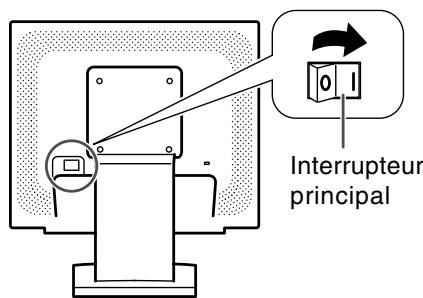

1. Activer la source d'alimentation principale du moniteur.

• Pour allumer et éteindre avec l'interrupteur principal, toujours laisser un intervalle d'au moins 5 secondes. Une manœuvre trop rapide risque de cause des dysfonctionnements.
• Appuyer sur le bouton d'alimentation du moniteur ( ).
• Mettre l'ordinateur sous tension.

Quand un signal arrive en entrée en provenance de l'ordinateur, la diode d'alimentation s'allume en vert, et l'écran s'affiche (après la mise sous tension, il peut s'écouler un peu de temps avant que l'image ne s'affiche).

Remarque pour le modèle ll-193g:

• Si la borne d'entrée à laquelle l'ordinateur est raccordé n'a pas été sélectionnée, l'image ne s'affichera pas. Au besoin, intervertir la sélection des bornes d'entrée. (p.74)

Remarques :

• Si le signal est analogique, effectuez le réglage automatique de l'écran si l'une des conditions suivantes est satisfaite (p. 77):
• Il s'agit de la première utilisation du moniteur.
• Les paramètres système ont été modifiés en cours d'utilisation.
• Quand vous utilisez le LL-193G avec une connexion numérique, le réglage automatique de l'écran n'est pas nécessaire.
• En fonction du type d'ordinateur ou du système d'exploitation, il peut parfois s'avérer nécessaire d'installer des fichiers relatifs au paramétrage du moniteur. (p.87)
• En cas de raccordement à un ordinateur portable, si l'écran de ce dernier est réglé de façon à afficher en même temps, l'écran MS-DOS peut ne pas s'afficher correctement. Dans ce cas, modifier les paramètres afin que le moniteur soit le seul à afficher.

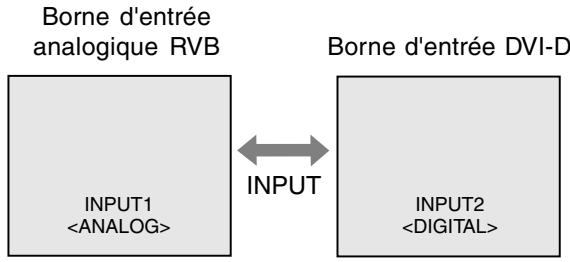

Inversion entre les bornes d'entrée [ll-193g]

Utiliser le bouton INPUT pour basculer entre les bornes d'entrée.

Remarque :

• Si aucun signal n'est appliqué à l'entrée, [NO SIGNAL] s'affiche.

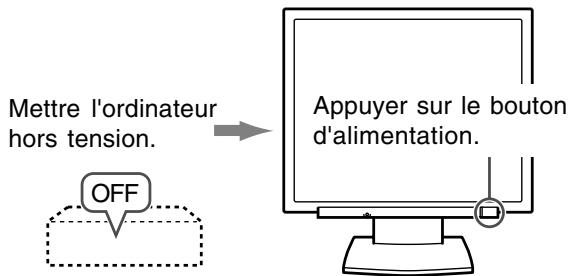

Désactivation de l'alimentation

1. Mettre l'ordinateur hors tension. 2. Appuyer sur le bouton d'alimentation du moniteur (). La diode d'alimentation s'éteint.

Si le moniteur n'avait pas été utilisé pendant une période de temps prolongée, arrêter l'interrupteur principal du moniteur, puis débrancher la prise d'alimentation de la prise de secteur.

Pour le signal analogique

1. Effectuer tout d'abord un réglage automatique. (p.77) 2. Effectuer au besoin un réglage manuel. (p.78)

Pour le signal numérique [LL-193g]

Le moniteur peut généralement être utilisé sans réglage. Effectuer au besoin un réglage manuel. (p.78)

Remarque :

• Tous les réglages seront sauvegardés, même après la mise hors tension du moniteur.

Retour de tous les paramètres de réglage aux valeurs initiales

Tous les paramètres peuvent être remis à leurs valeurs initiales définies en usine par une seule commande.

1. Mettre le moniteur hors tension.
2. Appuyer simultanément sur les boutons MENU et / MODE, ainsi que le bouton d'alimentation (c'est-à-dire réactiver l'alimentation).

Continuer d'appuyer sur les boutons jusqu'à ce que [ALL RESET] s'affiche sur l'écran. Le return aux valeurs initiales est terminé quand le message affiché disparaît.

Remarques :

• Pendant que [ALL RESET] est affiché sur l'écran du moniteur, les boutons de commande ne sont plus opérationnels.
• Il n'est pas possible de retourner aux valeurs initiales lorsque le réglage est verrouillé. Déverrouiller les réglages avant de tenter d'utiliser les boutons de commande.

Raz du menu adjustment

Les paramètres de réglage du menu ADJUSTMENT (CLOCK, PHASE, H-POS et V-POS) peuvent être remis à leurs valeurs initiales définies en usine.

1. Mettre le moniteur sous tension.
2. Appuyer simultanément sur les boutons MENU et. Lorsque [RESET] apparait sur l'écran du moniteur, le retour aux valeurs initiales est exécuté.

Remarques :

• Pendant que [RESET] est affiché sur l'écran du moniteur, les boutons de commande ne sont plus opérationnels.
• Il n'est pas possible de retourner aux valeurs initiales lorsque le réglage est verrouillé. Déverrouiller les réglages avant de tenter d'utiliser les boutons de commande.

Fonction de verrouillage des réglages

En désactivant les boutons de commande (c'est-à-dire en les verrouillant), toute tentative de modification des valeurs sera vaine.

1. Mettre le moniteur hors tension.
2. Appuyer simultanément sur les boutons MENU et d'alimentation (c'est-à-dire allumer le moniteur).

Continuer d'appuyer sur les boutons jusqu'à ce que [LOCK ADJUSTMENT?] s'affiche sur l'écran.

3. Appuyer sur le bouton

Remarque :

• Lorsque le verrouillage est actif, tous les boutons autres que le bouton d'alimentation ne sont plus opérationnels.

Désactivation du verrouillage des réglages

1. Mettre le moniteur hors tension.
2. Appuyer simultanément sur les boutons MENU et d'alimentation (c'est-à-dire allumer le moniteur).

Continuer d'appuyer sur les boutons jusqu'à ce que [UNLOCK ADJUSTMENT?] s'affiche sur l'écran.

3. Appuyer sur le bouton

Réglage du rétro-éclairage

1. Sans que le menu OSD (On Screen Display) ne soit affiché, appuyer sur le bouton « ou le bouton »
2. S'assurer que [BRIGHT] est sélectionné. S'il n'est pas sélectionné, appuyer sur le bouton / MODE et sélectionner [BRIGHT].

1. Régler au moyen du bouton (plus) ou du bouton (plus clair).

Remarque :

• Le menu à l'écran pour le réglage disparaît quelques secondes après la dernière opération.

Réglage du volume des haut-parleurs

1. Sans que le menu OSD (On Screen Display) ne soit affiché, appuyer sur le bouton « ou le bouton »
2. S'assurer que [VOLUME] est sélectionné. S'il n'est pas sélectionné, appuyer sur le bouton / MODE et sélectionner [VOLUME].

1. Régler au moyen du bouton (diminuer) ou du bouton (augmenter).

Remarque :

• Le menu à l'écran pour le réglage disparaît quelques secondes après la dernière opération.

Réglage du mode d'affichage

Le ton de couleur ou la luminosité peut être changée avec une seule commande.

Affiche une image dont les nuances de couleur sont le résultat des combinaisons originales d'un écran à cristaux liquides.

La luminosité de l'affichage est baissée.

(Ce mode est un mode économique d'énergie.)

sRGB est la norme internationale de la représentation des couleurs spécifiée par la IEC (International Electrotechnical Commission (Commission Electrotechnique Internationale)). La conversion des couleurs est réalisée en tenant compte des caractéristiques d'un écran à cristaux liquides et la représentation des couleurs est très proche de l'image originale.

Affiche une image avec des couleurs primaires dynamiques et éclatantes.

• Si DISPLAY MODE est réglé sur [sRGB] ou [VIVID], WHITE BALANCE est réglé sur [STD], et GAMMA est réglé à [0].

Comment effectuer le réglage

Appuyer sur le bouton ▽ / MODE quand le menu OSD (On Screen Display) n'est pas affiché. À chaque fois que le bouton est appuyé, l'option suivante du menu apparait. (STD → OFFICE → sRGB → VIVID → STD) Le menu à l'écran pour le réglage disparaît quelques secondes après la dernière opération.

Confirmation des informations sur l'appareil

Le nom du modèle (MODEL), le numéro de série S/N) et la durée d'utilisation (USAGE TIME) du moniteur peuvent être vérifiés.

1. Coupez l'alimentation. 2. Tout en appuyant sur le bouton / MODE, appuyez sur le bouton d'alimentation du moniteur (autrement dit mettez-le sous tension). Les données sur le produit seront affichées. 3. Appuyez sur le bouton MENU. Les données sur le produit sont disparaître.

Remarque :

• L'indication de la durée d'utilisation au moment de l'achat n'est pas nécessairement nulle (0) du fait des inspections en usine et des opérations intervenant au cours de la fabrication.

Réglage automatique de l'écran (avec un signal analogue)

Les options CLOCK, PHASE, H-POS et V-POS du menu ADJUSTMENT peuvent être ajustées automatiquement.

Remarques :

• Lors de la toute première installation du moniteur, ou après avoir changé les réglages de la configuration du système, effectuer un réglage automatique de l’écran avant l’utilisation.
• Le réglage automatique de l'écran n'est nécessaire quand le LL-193G est utilisé avec une connexion numérique. Effectuer le réglage manuel de l'écran si nécessaire. (p.78)

Affichage à l'écran pour le réglage

Lorsque vous régalez avec le menu ADJUSTMENT ou le menu GAIN CONTROL, affiche une image qui remplit l'écran de couleurs claires au préalable.

Si l'on se trouve sous un environnement Windows, servez-vous de la mire de réglage se trouvant sur le CD-ROM fourni.

Ouverture de la mire de réglage (pour windows)

Les messages Windows mentionnés dans le mode d'emploi suivant se réfèrent à la version anglaise de Windows.

1. Placer le CD-ROM fourni dans le lecteur de CD-ROM de l'ordinateur.
2. Ouvrir [My Computer] et sélectionner CD-ROM.
3. Double-cliquer sur [Adj_uty. exe] pour lancer le programme de réglage.

La mire de réglage apparaîtra.

Mire de réglage

1. Après avoir effectué les réglages, appuyer sur la touche [Esc] de l'ordinateur pour quitter le programme de réglage.

Remarque :

• Si le mode d'affichage de l'ordinateur utilisé est réglé sur 65K couleurs, il est possible de voir différents niveaux de couleurs dans chaque mire de couleurs ou il se peut que l'échelle de gris ait l'air colorée. (Ceci est dû aux caractéristiques techniques du signal d'entrée; il ne s'agit pas d'un dysfonctionnement.)

Réglage automatique de l'écran

Le réglage automatique peut être effectué en utilisant soit le bouton AUTO ou le bouton MENU.

Bouton AUTO [LL-193a]

1. Appuyez sur le bouton AUTO.
2. Appuyez à nouveau sur le bouton AUTO. [ADJUSTING] apparaîtra sur l'écran et disparaîtra quelques secondes plus tard. (Le réglage automatique est à présent terminé.)

Bouton MENU

1. Appuyer sur le bouton MENU. Le menu ADJUSTMENT apparait. (Exemple: Ecran affiché sur le modèle LL-193G)

1. Appuyer sur le bouton pour sélectionner [AUTO]. Le moniteur s'assombrit et [ADJUSTING] est affiché. Après quelques secondes, le menu ADJUSTMENT réapparaît. (Le réglage automatique est à présent terminé.)
2. Appuyer 5 fois sur le bouton MENU pour faire disparaître le menu OSD.

Remarques :

• Dans la plupart des cas, le réglage automatique s'avère suffisant.
• Il peut ne pas être possible de réaliser un réglage correct avec le premier réglage automatique. Dans ce cas, essayer de répéter le réglage automatique 2 ou 3 fois.
• Si nécessaire, en raison d'un des facteurs suivants, des réglages manuels peuvent être effectués après un réglage automatique. (p.78)
• Lorsqu'un réglage fin est nécessaire.
• Lorsque [OUT OF ADJUST] est affiché. (Lorsque le moniteur affiche une image complètement noire, il se peut que le réglage automatique de l'écran ne soit pas opérationnel. Lors de la réalisation d'un réglage automatique, veiller soit à utiliser la mire de réglage, soit à essayer d'afficher une image telle que tout l'écran affiche des couleurs claires.)
• Lorsque les signaux vidéo d'entrée de l'ordinateur sont de type Composite Sync ou Sync on Green. (Il se peut que le réglage automatique soit impossible.)
• Il peut ne pas être possible de réaliser correctement un réglage automatique selon ce qui est affiché sur l'écran - images animées, commandes MS-DOS, etc.

Réglage manuel de l'écran

1. Lorsque vous régalez avec le menu ADJUSTMENT ou le menu GAIN CONTROL, affichez une image qui remplit l'écran de couleurs claires au préalable. (p.77)
2. Faire apparaître sur l'écran le menu OSD en appuyant sur le bouton MENU. (Exemple : Écran affiché sur le modèle LL-193G)

Menu ADJUSTMENT ↓ MENU

Sélectionner l'option en appuyant sur le bouton ▽ /MODE.

Menu GAIN CONTROL ↓ MENU

Sélectionner l'option en appuyant sur le bouton ▽ /MODE.

Menu COLOR CONTROL MENU

Sélectionner l'option en appuyant sur le bouton ▽ / MODE.

Menu MODE SELECT-1 MENU

Sélectionner l'option en appuyant sur le bouton ▽ / MODE.

Menu MODE SELECT-2 MENU

Sélectionner l'option en appuyant sur le bouton ▽ /MODE.

Le menu OSD est désactivé.

Remarques :

• Quand le LL-193G est utilisé avec une connexion numérique, les réglages du menu de ADJUSTMENT et GAIN CONTROL ne sont pas nécessaires.
• Le menu OSD disparaît automatiquement environ 30 secondes après la dernière commande.
• Ce chapitre aborde la procédure de réglage de l'écran au moyen de la mire de réglage (pour Windows).

Menu adjustment (AJUST)

Quand le LL-193G est utilisé avec une connexion numérique, ce réglage de menu n'est pas nécessaire.

Quand [AUTO] est sélectionné avec le bouton les réglages de [CLOCK], [PHASE], [H-POS] et [V-POS] sont effectués automatiquement.

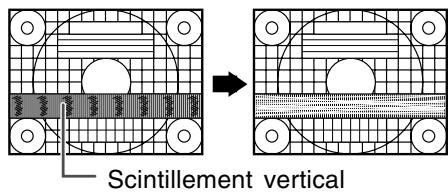

CLOCK (horloge)

L'illustration suivante montre comment le réglage doit s'opérer de manière à ce que le scintillation vertical soit minimisé. (Boutons )

PHASE

L'illustration suivante montre comment le réglage doit s'opérer de manière à ce que le scintillement horizontal soit minimisé. (Boutons

Remarque :

• Les réglages de [PHASE] ne doivent être effectués qu'après avoir réglé [CLOCK] correctement.

H-POS (positionnement horizontal) et v-pos (positionnement vertical)

Pour centrer la mire de réglage dans les limites de l'écran du moniteur, régler les valeurs gauche et droite (H-POS) ainsi que les valeurs haut et bas (V-POS). (Boutons

Menu GAIN control (CTRL. luminosité)

Quand le LL-193G est utilisé avec une connexion numérique, ce réglage de menu n'est pas nécessaire.

Quand [AUTO] est sélectionné avec le bouton, les règles de [BLACK LEVEL] et de [CONTRAST] sont effectuées automatiquement. Après le réglage automatique, effectuer le réglage manuel si nécessaire.

La luminosité totale du moniteur peut être régulée tout en visualisant la mire de couleur. (Boutons )

Mire de couleur

Tout en visualisant la mire de couleur, des réglages peuvent être effectués de manière à ce que toutes les gradations apparaissent. (Boutons )

À propos de la fonction AUTO (fonction de réglage automatique des couleurs)

• La commande du réglage automatique des couleurs ajuste le contraste et le niveau de noir en se basant sur la couleur la plus claire et la plus foncée de l'image diffusée.
• Si la mire de réglage n'est pas utilisée, il est nécessaire de préserver une zone de noir et une zone de blanc d'au moins 5 mm x 5 mm sur l'écran, car les réglages sont impossibles à effectuer sans ces zones.
• Si le signal émis par l'ordinateur est composite sync ou sync sur vert, le réglage automatique ne peut être exécuté. Exécuter un réglage manuel.
• Si [OUT OF ADJUST] est affiché, effectuer un réglage manuel.

Menu COLOR control (CTRL. des couleurs)

1. Après avoir sélectionné WHITE BALANCE, appuyer sur le bouton. Le menu WHITE BALANCE sera affiché.

1. Utiliser les boutons pour sélectionner [COOL], [·], [STD], [·], [WARM] ou [USER].

• Le fait de sélectionner [USER] permettra d'afficher les valeurs de réglage pour [R-CONTRAST], [G-CONTRAST] et [B-CONTRAST], afin de pouvoir effectuer des réglages fins.
• Utiliser le bouton ▽ / MODE pour sélectionner [R-CONTRAST], [G-CONTRAST] et [B-CONTRAST].

R-CONTRAST....... Bouton ↓ pour le bleu-vert Bouton pour le rouge G-CONTRAST.... Bouton pour le violet Bouton pour le vert B-CONTRAST...... Bouton pour le jaune Bouton pour le bleu

3. Appuyer sur le bouton MENU.

Remarques :

• En ce qui concerne les paramètres autres que les [STD], toutes les gradations ne peuvent pas être affichées. Pour afficher toutes les gradations, définir le paramètre sur [STD].
• Si DISPLAY MODE est réglé sur [sRGB] ou [VIVID], il n'est pas possible de sélectionner un réglage autre que [STD].

Faire en sorte que les images sombres et claires soient faciles à regarder. Si l'écran est sombre et difficile à regarder, augmenter la valeur numérique. S'il est clair et difficile à regarder, réduire la valeur numérique. (Boutons

• Si DISPLAY MODE est réglé sur [sRGB] ou [VIVID], GAMMA ne peut pas être réglé.

Remarque :

• En fonction de la résolution du signal d’entrée, même si les options peuvent être sélectionnées, l'affichage ne peut pas être modifié.

OSD h-Position (positionnement horizontal OSD)

Le positionnement du menu OSD peut être modifié vers la gauche et vers la droite. (Boutons)

OSD v-position (positionnement vertical OSD)

Le positionnement du menu OSD peut être modifié vers le haut et vers le bas. (Boutons)

Scaling (niveau de cadrage)

La netteté de l'image peut être réglée. (Boutons

Remarque :

• Quand une zone image avec une résolution inférieure à 1280 x 1024 pixels est sélectionnée, elle est agrandie pour couvrir la totalité de l'écran (c'est-à-dire que le format de l'image peut être modifié).

Il est possible de choisir la langue d'affichage du menu OSD.

1. Après avoir sélectionné [LANGUAGE], appuyez sur le bouton Menu. Le besoin de la langue sera affiché sur l'écran du moniteur. 2. Utiliser le bouton / MODE pour désir la langue. 3. Appuyer sur le bouton MENU.

Menu mode select-2 (mode selection-2)

Le nom du modèle (MODEL), le numéro de série (S/N) et la durée d'utilisation (USAGE TIME) du moniteur peuvent être vérifiés.

1. Après avoir sélectionné [INFORMATION], appuyez sur le bouton. Les données sur le produit seront affichées. 2. Appuyez sur le bouton MENU. Les données sur le produit vont disparaître.

Remarque :

• L'indication de la durée d'utilisation au moment de l'achat n'est pas nécessairement nulle (0) du fait des inspections en usine et des opérations intervenant au cours de la fabrication.

OFF TIMER (minuterie de mise hors service)

L'alimentation est coupée à l'expiration de la durée prescrite.

1. Après avoir sélectionné [OFF TIMER], appuyez sur le bouton
2. Choisissez Marche [ON] ou Arrêt [OFF] en utilisant les boutons ▲ ▲. Si vous choisissez Marche [ON], appuyez sur le bouton ▼ / MODE. Puis précisez la durée avant coupure de l'alimentation en utilisant les boutons ▲ ▲. (La durée peut être réglée entre 1 et 23 heures par pas d'une heure.) 3. Appuyez sur le bouton MENU.

Remarques :

• Si vous choisissez Marche [ON], le temps restant avant la coupure de l'alimentation est indiqué dans le coin supérieur droit de l'écran dès que ce temps devient égal à 5 minutes. (Le temps restant est affichépendant environ 5 secondes toutes les minutes.)
• Réglages à partir du moment où le temps restant est affiché jusqu'au moment où l'alimentation est coupée
• (À la nouvelle mise sous tension, l'heure de la coupure de l'alimentation sera à nouveau réglée automatiquement à l'heure régée à l'étape 2 ci-dessus.)
• Pour couper l'alimentation pendant ce temps, appuyez sur le bouton d'alimentation deux fois.
• Si le moniteur est mis en service lorsque [OFF TIMER] est sur [ON], la durée réglée s'affiche pendant plusieurs secondes. (Si aucun signal n'est appliqué à l'entrée, [NO SIGNAL] s'affiche.)

Entretien du moniteur

Toujours débrancher la prise de l'alimentation de la prise de secteur lors du nettoyage du moniteur.

Chassis et panneau de commande

Utiliser un chiffon doux et sec pour éliminer la poussière du châssis et du panneau de commande. Si le châssis et le panneau de commande s'avèrent sales, imbiber le chiffon doux avec un détergent neutre, le tordre et éliminer les saletés.

Panneau LCD

Utiliser un chiffon doux et sec pour éliminer la poussière de la surface du panneau LCD. (Un chiffon doux tel qu'une gaze utilisée pour le nettoyage des lentilles est idéal.)

Ouvertures de ventilation

Si la poussière s'est accumulée, enlevez-la. Si la poussière s'est accumulée à l'intérieur du moniteur, consultez le magasin dans lequel vous avez acheté le moniteur ou le Service Après-Vente/agréé de Sharp le plus proche.

Attention!

• Ne jamais utiliser de dissolvant, d'essence, d'alcool, de nettoyant pour vitre, etc. car ceux-ci peuvent décolorer ou ALTERER le moniteur.
• Ne jamais frotter le moniteur avec des matériaux durs ni appliquer sur le moniteur des pressions excessives car celui-ci peut laisser des marques ou entraîner des dysfonctionnements.

Stockage

Si le moniteur n'avait pas été utilisé pendant une période prolongée, s'assurer que la prise d'alimentation est débranchée de la prise de secteur.

Attention!

• Ne pas laisser le moniteur en contact avec des objets en caoutchouc ou en plastique pendant des périodes de temps prolongées car ceux-ci peuvent décolorer ou ALTERER le moniteur.

Dépannage

Si le moniteur est jugé défectueux, vérifier les points suivants avant de l'emmener en réparation. Si après cela, il ne fonctionne toujours pas correctement, contacter le magasin où il a été acheté ou votre réparateur agréé Sharp le plus proche.

Les lampes fluorescentes du moniteur ont une durée de vie limitée.

• Si l'écran s'assombrit, scintille constamment ou ne s'éclaire plus, c'est que la lampe fluorescente a atteint sa limite de vie. Se renseigner auprès du revendeur ou du réparateur agréé Sharp le plus proche.
• Au début de l'utilisation, en raison de la conception des lampes fluorescentes, il se peut que l'écran scintille. (Il ne s'agit pas d'un dysfonctionnement.) Si cela se produit, essayer d'abord d'éteindre et de rallumer le moniteur.

Aucune image n'apparaît à l'écran du moniteur

(La diode d'alimentation ne s'éclaire pas.)

• Le cordon d'alimentation est-il branché correctement? (p. 73)

Aucune image n'apparaît à l'écran du moniteur (la diode d'alimentation est éclairée).

• L'ordinateur est-il branché correctement? (p.71, 72)
• L'ordinaire est-il sous tension?
• Si le modèle LL-193G est utilisé, confirmez que la borne d'entrée du signal est sélectionnée correctement. (p.74)
• La fréquence de signal de l'ordinateur correspond-elle aux caractéristiques techniques du moniteur? (p.85)
• L'ordinateur est-il en mode d'économie d'énergie ? Essayez d'appuyer sur une touche du clavier ou de bouger la souris.

Les boutons de commande ne fonctionnent pas.

• Le verrouillage des réglages est-il actif? (p. 75)

L'image est déformée.

• La fréquence de signal de l'ordinateur correspond-elle aux caractéristiques techniques du moniteur? (p.85)
• Si vous utilisez le signal analogique, effectuez le réglage automatique de l'écran. (p.77)
• Si vous pouvez modifier la fréquence de rafraîchissement de l'ordinateur utilisé, CHOISSEZ une valeur plus BASSE. (p.85)

Aucun son n'est émis par les haut-parleurs.

• Le câble audio est-il raccordé correctement? (p.72)
• Exécutez la procédure de réglage du volume. (p.76)
• Le casque audio est-il branché?
• Aucun son ne sort des haut-parleurs quand le moniteur est en mode d'économie d'énergie (la diode d'alimentation est éclairée en orange).

Informations pour les clients à propos de l'environnement pour ce produit SHARP

Si ce produit n'est plus utilisable, il doit être mis au rebut conformément aux dispositions légales et environnementales concernant ce type de produit.

NE PAS JETER CE PRODUIT AVEC LES ORDURES MENAGERES OU D'AUTRES DECHETS. VOUS RISQUEZ DE DEGRADER L'ENVIRONNEMENT.

La société Sharp s'implique dans la protection de l'environnement et la sauvegarde de l'énergie. Notre but est de minimiser l'impact sur l'environnement de nos produits par le développement et l'amélioration continue de nos technologies et de la conception de nos produits. De même, les instructions que nous donnons à nos clients seront dans le sens de la conservation de l'environnement.

Pour notre clientèle en belgique, aux pays bas, en suède et en suisse

SHARP participe au système de recyclage national des équipements électroniques, mis en place par chacun de ces pays à partir de leurs lois sur l'environnement. Voir ici les détails pour chacun de ces pays.

Pays	Informations sur le recyclage dans ce pays
Suède	Veuillez utiliser le système de recyclage suédois pour les apparêls électroniques appelé "ELRETUR" et regardez le site web http://www.el-kretsen.se
Pays-Bas	Veuillez utiliser le système de recyclage hollandais pour les apparêls électroniques appelé "ICT-Milieu" et regardez le site web http://www.nederlanddict.nl/
Belgique	Veuillez utiliser le système de recyclage belge pour les apparêls électroniques appelé "Recupel" et regardez le site web http://www-recupel.be
Suisse	Veuillez utiliser le système de recyclage suisse pour les apparêls électroniques appelé "SWICO" et regardez le site web http://www.swico.ch

(2) Pour notre clientèle aux états-unis d'amérique

Ce produit utilise un brasage tendre et une lampe fluorescente contenant un peu de mercure. La mise au rebut de ces matériaux peut être réglementée en raison de considérations environnementales. Pour les informations concernant le ramassage et le recyclage, veuillez contacter les autorités locales ou l'Electronics Industries Alliance. http://www.eiae.org

Caractéristiques techniques du produit

Nom du modele

LL-193A-B (Noir)

LL-193G-W (Ivoire)/LL-193G-B (Noir)

Moniteur LCD

Module TFT à cristaux liquides de 19 in

Dimension réelle de l'affichage

19,0 in (48,2 cm) en diagonale

Résolution (max.)

SXGA 1280 x 1024 pixels

Couleurs affichables (max.)

[LL-193A]

Approx. 16,19 millions de couleurs (6 bit + FRC)

[LL-193G]

Approx. 16,77 millions de couleurs (8 bit)

Luminosité (max.)

[LL-193A] 250 cd/m²

[LL-193G] 230 cd/m²

La luminosité de l'écran se détériore avec le

temps. Une luminosité constante ne peut pas

être maintenue.)

Définition (H x V)

0,294 mm x 0,294 mm

Rapport de contraste

[LL-193A] 500:1

[LL-193G] 600:1

Angle de visibilité

Gauche-droite : 160^; Haut-bas : 160^

(Rapport de contraste > 5

[LL-193G] Gauche-droite : 178°; Haut-bas : 178°

(Rapport de contraste >10)

Surface d'affichage (H x V)

376,3 mm x 301,1 mm

Signal video

[LL-193A]

Analogue RVB (0,7 Vp-p) [75Ω]

[LL-193G]

Analogue : Analogue RVB (0,7 Vp-p) [75Ω]

Numérique : DVI standard basé sur 1.0

Signal sync.

Sync individuel (niveau TTL: + / -)

Type Sync On Green,

Composite Sync (niveau TTL: +/−)

Compensation d'extension

Redimensionnement numérique (Élargissement)

de VGA/SVGA/XGA, etc. à la taille plein écran.

Seul le cadrage pour couvrir la totalité de l'écran est disponible.

Vous ne pouvez pas cadrer l'image à 1:1 ou

avec un format de l'image (rapport largeur à la

hauteur) fixé.

Plug & Play

VESA : DDC2B compatible

Gestion de l'alimentation

[LL-193A] VESA: basé sur le DPMS

[LL-193G] VESA: basé sur le DPMS

DVI: base sur le DMPM

Sortie des haut-parleurs

1W+1W

Borne d'entrée signal

[LL-193A]

Analogue : Mini D-sub à 15 broches sur 3 rangées

[LL-193G]

Analogue : Mini D-sub à 15 broches sur 3 rangées

Numérique: DVI-D à 24 broches

Borne d'entrée audio

Mini-prise stéréo ( 3,5mm)

Borne pour casque audio

Mini-prise stéréo ( 3,5mm)

Réglage de la hauteur [LL-193G]

Plage : approx. 70 mm

Inclinaison du moniteur

[LL-193A]

Vers le haut approx. 0° - 25°

Vers le bas approx. 0° - 5°

[LL-193G]

Vers le haut approx. 0° - 20°

Vers le bas approx. 0° - 5°

Rotation du moniteur [LL-193G]

Approx. du centre vers la gauche et

approx. du centre vers la droite.

Alimentation

CA 100 V - 240 V, 50/60 Hz

Température recommandée du lieu d'utilisation

5°C - 35°C

Consommation d'électricité

d'économie d'énergie)

[LL-193G] 43 W (Sans entrée audio)

(50 W Maximum, 1,2 W en mode)

d'économie d'énergie)

Poids (sans les câbles.)

[LL-193A]

Approx. 6,9 kg

Approx. 5,2 kg (Sans le support ni la base)

[LL-193G]

Approx. 7,1 kg

Approx. 5,2 kg (Sans le support ni la base)

Dimensions (unités : mm)

[LL-193A]

Remarque :

• SHARP se réserve le droit d'apporter des modifications à la présentation et aux caractéristiques des appareils à fin d'amélioration. Les valeurs indiquées dans ce document sont les valeurs nominales des appareils de série mais de légères différences peuvent être constatées d'un appareil à l'autre.

[LL-193G]

Fréquences des signaux (analogique)

Résolution de l'écran		Hsync	Vsync	Bandepassante
VESA	640x480	31,5kHz	60Hz	25,175MHz
		37,9kHz	72Hz	31,5MHz
		37,5kHz	75Hz	31,5MHz
	800x600	35,1kHz	56Hz	36,0MHz
		37,9kHz	60Hz	40,0MHz
		48,1kHz	72Hz	50,0MHz
		46,9kHz	75Hz	49,5MHz
	1024x768	48,4kHz	60Hz	65,0MHz
		56,5kHz	70Hz	75,0MHz
		60,0kHz	75Hz	78,75MHz
	1152x864	67,5kHz	75Hz	108,0MHz
	1280x960	60,0kHz	60Hz	108,0MHz
	1280x1024	64,0kHz	60Hz	108,0MHz
		80,0kHz	75Hz	135,0MHz
Saisie de texte US	720x400	31,5kHz	70Hz	28,3MHz
Série Macintosh	640x480	35,0kHz	66,7Hz	30,2MHz
	832x624	49,7kHz	74,6Hz	57,3MHz
	1024x768	60,2kHz	75Hz	80,0MHz
	1152x870	68,7kHz	75Hz	100,0MHz
	1280x1024	64,0kHz	60Hz	108,0MHz
		80,0kHz	75Hz	135,0MHz
Série Sun Ultra	1024x768	48,3kHz	60Hz	64,13MHz
		53,6kHz	66Hz	70,4MHz
		56,6kHz	70Hz	74,25MHz
	1152x900	61,8kHz	66Hz	94,88MHz
		71,8kHz	76,2Hz	108,23MHz
	1280x1024	71,7kHz	67,2Hz	117,01MHz
		81,1kHz	76Hz	134,99MHz

• La résolution recommandée est 1280 x 1024.
• Toutes les fréquences sont non entrelacées.
• Selon le type d'ordinateur connecté, l'écran peut ne pas fonctionner correctement lorsque les signaux ci-dessus sont appliqués.
• Les fréquences pour les séries Macintosh et Sun Ultra sont des valeurs de référence. Pour le raccordement, un autre adaptateur (en vente dans le commerce) peut être nécessaire.
• Si le moniteur reçoit des signaux de fréquence non compatibles, le message [OUT OF TIMING] apparaîtra. Suivre le mode d'emploi de l'ordinateur utilisé pour régler la fréquence de manière à ce qu'elle soit compatible avec le moniteur.
• Si le moniteur ne reçoit pas de signal de fréquence (signal de synchronisation), le message [NO SIGNAL] apparaîtra.

Fréquences des signaux (numérique) [LL-193G]

Résolution de l'écran		Hsync	Vsync	Bande passante
VESA	640x480	31,5kHz	60Hz	25,175MHz
		37,9kHz	72Hz	31,5MHz
		37,5kHz	75Hz	31,5MHz
	800x600	37,9kHz	60Hz	40,0MHz
		48,1kHz	72Hz	50,0MHz
		46,9kHz	75Hz	49,5MHz
	1024x768	48,4kHz	60Hz	65,0MHz
		56,5kHz	70Hz	75,0MHz
		60,0kHz	75Hz	78,75MHz
	1152x864	67,5kHz	75Hz	108,0MHz
	1280x960	60,0kHz	60Hz	108,0MHz
	1280x1024	64,0kHz	60Hz	108,0MHz
Saisie de texte US	720x400	31,5kHz	70Hz	28,3MHz

• La résolution recommandée est 1280 × 1024.
• Toutes les fréquences sont non entrelacées.
• Un ordinateur avec une borne de sortie conforme DVI (DVI-D à 24 broches ou DVI-I à 29 broches) et avec une capacité de sortie SXGA peut y être raccordé.
• Selon le type d'ordinateur connecté, l'écran peut ne pas fonctionner correctement lorsque les signaux ci-dessus sont appliqués.
• Si le moniteur reçoit des signaux de fréquence non compatibles, le message [OUT OF TIMING] apparaîtra. Suivre le mode d'emploi de l'ordinateur utilisé pour régler la fréquence de manière à ce qu'elle soit compatible avec le moniteur.
• Si le moniteur ne reçoit pas de signal de fréquence (signal de synchronisation), le message [NO SIGNAL] apparaîtra.

La broche du connecteur d'entrée analogue RVB

(Mini connecteur de type D-sub 15 broches)

N°	Fonction
1	Entrée du signal video Rouge
2	Entrée du signal video vert
3	Entrée du signal video bleu
4	N.C.
5	GND
6	Pour mise à la terre du signal video rouge
7	Pour mise à la terre du signal video vert
8	Pour mise à la terre du signal video bleu
9	+5V
10	GND
11	N.C.
12	Données DDC
13	Pour entrée signal H-sync.
14	Pour entrée signal V-sync.
15	Horloge DDC

La broche du connecteur d'entrée dvi-d [ll-193g]

(Connecteur DVI-D à 24 broches)

N°	Fonction	N°	Fonction
1	TMDS données 2-	13	N.C.
2	TMDS données 2+	14	+5V
3	Ecran TMDS data 2/4	15	GND
4	N.C.	16	Détection de surchauffe de la prise
5	N.C.	17	TMDS données 0-
6	DDC horloge	18	TMDS données 0+
7	DDC données	19	Ecran TMDS data 0/5
8	N.C.	20	N.C.
9	TMDS données 1-	21	N.C.
10	TMDS données 1+	22	Ecran horloge TMDS
11	Ecran TMDS data 1/3	23	Horloge TMDS +
12	N.C.	24	Horloge TMDS -

Gestion de l'alimentation

Le modèle LL-193A est basé sur le système VESA DPMS. Le modèle LL-193G est basé sur les deux systèmes VESA DPMS et DVI DMPM. Pour activer la fonction de gestion de l'alimentation du moniteur, la carte vidéo et l'ordinateur utilisés doivent aussi être conformes à la norme VESA DPMS ou à la norme DVI DMPM.

DPMS : Display Power Management Signalling

Mode DPMS	Ecran	Consommation électrique	H-sync	V-sync
Activé	Affichage activé	35 W* 50 W**	Oui	Oui
En veille	Affichage désactivé	1,2 W	Non	Oui
Suspendu			Oui	Non
Déactivé			Non	Non

• LL-193A

**LL-193G

Mode DMPM	Ecran	Consommation électrique
Activé	Affichage activé	50 W
Déactivé	Affichage déactivé	1,2 W

DDC (plug & play)

Ce moniteur supporte la norme VESA DDC (Display Data Channel).

Le DDC est une norme de signal servant à exécuter les fonctions Plug & Play sur un moniteur ou un ordinateur. Il transfère des informations telles que le degré de résolution entre le moniteur et l'ordinateur. Il est possible d'utiliser cette fonction si l'ordinateur utilisé est conforme à la norme DDC et s'il est réglé de manière à pouvoir détecter un moniteur Plug & Play.

Il existe de nombreuses variétés de DDC en raison des différences entre les systèmes. Ce moniteur fonctionne selon les DDC2B.

Installation des fichiers relatifs au paramétrage du moniteur et au profil ICC (pour windows)

En fonction du type d'ordinateur ou du système d'exploitation, il peut parfois s'avérer nécessaire d'installer des fichiers relatifs au paramétrage du moniteur. Si c'est le cas, il convient de procéder comme suit pour installer sur l'ordinateur les fichiers relatifs au paramétrage du moniteur. (Le nom des commandes et les procédures peuvent varier en fonction du type d'ordinateur ou du système d'exploitation. Veiller à suivre le propre mode d'emploi de l'ordinateur tout en lisant ce qui suit.)

Le profil ICC (International Color Consortium) est un fichier qui décrit les caractéristiques de l'affichage des couleurs du moniteur LCD.

L'utilisation d'une application compatible avec un profil ICC permet de réaliser un affichage très fidèle des couleurs.

• Windows 98/2000/Me/XP utilisent tous le profil ICC.
• En installer le fichier relatif au paramétrage de Windows 98/2000/Me/XP (décrit ci-après), le profil ICC est installé également. Si l'on veut uniquement installer le profil ICC, il faut se reporter à la section Installation du profil ICC à la page 89.
• Si vous utilisez le profil ICC, effectuez les réglages suivants :
• DISPLAY MODE : [STD] ou [OFFICE]

Pour windows 95

Installation des fichiers relatifs au paramétrage du moniteur sous Windows 95. Les messages Windows mentionnés dans le mode d'emploi suivant se réfèrent à la version anglaise de Windows. Les explications qui suivent considèrent que le lecteur de CD-ROM est le lecteur "D".

1. Placer le CD-ROM fourni dans le lecteur de CD-ROM de l'ordinateur.
2. Cliquer sur le bouton [Start]. Dans le menu [Settings], sélectionner l'option [Control Panel].
3. Double-cliquez sur [Display].
4. Cliquer sur [Settings], sur [Advanced Properties], et sur [Monitor], et enfin sur [Change].
5. Cliquer sur [Have disk], confirmer que le [Copy manufacturer's files from:] est [D:] et ensuite cliquer sur [OK].
6. Confirmer la sélection des caractéristiques du moniteur et ensuite cliquer sur [OK].
7. S'assurer que le moniteur affiche une image, ensuite cliquer sur [Apply].
8. Cliquer sur [OK] et refermer la fenêtre.
9. Ejecter le CD-ROM du lecteur de CD-ROM.

Pour windows 98

Installation des fichiers relatifs au paramétrage du moniteur sous Windows 98, et au réglage du profil ICC du moniteur en tant que valeur par défaut. Les messages Windows mentionnés dans le mode d'emploi suivant se réfèrent à la version anglaise de Windows.

Les explications qui suivent considèrent que le lecteur de CD-ROM est le lecteur "D".

Si la boîte de dialogue "Add New Hardware Wizard" est affichée :

1. Placer le CD-ROM fourni dans le lecteur de CD-ROM de l'ordinateur.
2. Cliquer sur [Next].
3. Cocher la case [Display a list of all the drivers in a specific location, so you can select the driver you want.], ensuite cliquer sur [Next].
4. Lorsque [Models] apparait, cliquer sur [Have disk], confirmer que le [Copy manufacturer's files from:] est [D:] et ensuite cliquer sur [OK].
5. Confirmer la sélection des caractéristiques du moniteur et ensuite cliquer sur [Next], [Next] et [Finish]. Si la boîte de dialogue "Add New Hardware Wizard" apparait, répéter les commandes d'installation à partir du point 2.
6. Ejecter le CD-ROM du lecteur de CD-ROM.

Si la boîte de dialogue "Add New Hardware Wizard" n'est pas affichée :

1. Placer le CD-ROM fourni dans le lecteur de CD-ROM de l'ordinateur.
2. Cliquer sur le bouton [Start]. Dans le menu [Settings], sélectionner l'option [Control Panel].
3. Double-cliquez sur [Display].
4. Cliquer sur [Settings], sur [Advanced], et sur [Monitor].
5. Dans [Options], cocher [Automatically detect Plug & Play monitors] et cliquer sur [Change].
6. Cliquer sur [Next].
7. Cocher la case [Display a list of all the drivers in a specific location, so you can select the driver you want.], ensuite cliquer sur [Next].
8. Lorsque [Models] apparait, cliquer sur [Have disk], confirmer que le [Copy manufacturer's files from:] est [D:] et ensuite cliquer sur [OK].
9. Confirmer la sélection des caractéristiques du moniteur et ensuite cliquer sur [Next], [Next] et [Finish].
10. S'assurer que le moniteur diffuse une image, ensuite cliquer sur [Apply].
11. Cliquer sur [OK] et refermer la fenêtre.
12. Ejecter le CD-ROM du lecteur de CD-ROM.

Pour windows 2000

Installation des fichiers relatifs au paramétrage du moniteur sous Windows 2000, et au réglage du profil ICC du moniteur en tant que valeur par défaut. Les messages Windows mentionnés dans le mode d'emploi suivant se réfèrent à la version anglaise de Windows.

Les explications qui suivent considèrent que le lecteur de CD-ROM est le lecteur "D".

1. Placer le CD-ROM fourni dans le lecteur de CD-ROM de l'ordinateur.
2. Cliquer sur le bouton [Start]. Dans le menu [Settings], sélectionner l'option [Control Panel].
3. Double-cliquez sur [Display].
4. Cliquer sur [Settings], sur [Advanced], et sur [Monitor].
5. Cliquer sur [Properties], sur [Driver], et sur [Update Driver].
6. Lorsque [Upgrade Device Driver Wizard] apparait, cliquer sur [Next].
7. Cocher la case [Display a list of the known drivers for this device so that I can choose a specific driver] et cliquer sur [Next].
8. Lorsque [Models] apparait, cliquer sur [Have disk], et s'assurer que [Copy manufacturer's files from:] est [D:] et cliquer sur [OK].
9. Sélectionner le moniteur dans la liste déroulante et cliquer sur [Next].
10. Cliquer sur [Next], s'assurer que le nom du moniteur apparait dans l'écran et cliquer sur [Finish]. Si [The Digital Signature Not Found] apparait, cliquer [Yes].
11. Cliquer sur [Close].
12. Cliquer sur [OK] et refermer la fenêtre.
13. Ejecter le CD-ROM du lecteur de CD-ROM.

Pour windows me

Installation des fichiers relatifs au paramétrage du moniteur sous Windows Me, et au réglage du profil ICC du moniteur en tant que valeur par défaut. Les messages Windows mentionnés dans le mode d'emploi suivant se réfèrent à la version anglaise de Windows.

Les explications qui suivent considèrent que le lecteur de CD-ROM est le lecteur "D".

Si la boîte de dialogue "Add New Hardware Wizard" est apparue :

1. Placer le CD-ROM fourni dans le lecteur de CD-ROM de l'ordinateur.
2. Cocher la case [Specify the location of the driver [Advanced]] et cliquer [Next].
3. Cocher la case [Display a list of all the drivers in a specific location, so you can select the driver you want.], ensuite cliquer sur [Next].
4. Lorsque [Models] apparait, cliquer sur [Have disk], et s'assurer que [Copy manufacturer's files from:] est [D:] et cliquer sur [OK].
5. Sélectionner les caractéristiques du moniteur dans la liste et ensuite cliquer sur [Next], [Next] et [Finish]. Si la boîte de dialogue "Add New Hardware Wizard" apparait, répéter les commandes d'installation à partir du point 2.
6. Ejecter le CD-ROM du lecteur de CD-ROM.

Si la boîte de dialogue "Add New Hardware Wizard" n'est pas apparue :

1. Placer le CD-ROM fourni dans le lecteur de CD-ROM de l'ordinateur.
2. Cliquer sur le bouton [Start]. Dans le menu [Settings], sélectionner l'option [Control Panel].
3. Double-cliquez sur [Display].
4. Cliquer sur [Settings], sur [Advanced], et sur [Monitor].
5. Dans [Options], cocher [Automatically detect Plug & Play monitors] et cliquer sur [Change].
6. Cocher la case [Specify the location of the driver [Advanced]] et cliquer sur [Next].
7. Cocher la case [Display a list of all the drivers in a specific location, so you can select the driver you want.] et cliquer sur [Next].
8. Lorsque [Models] apparait, cliquer sur [Have disk], et s'assurer que [Copy manufacturer's files from:] est [D:] et cliquer sur [OK].
9. Sélectionner les caractéristiques du moniteur et ensuite cliquer sur [Next], [Next] et [Finish].
10. S'assurer que les caractéristiques du moniteur sont affichées, ensuite cliquer sur [Apply].
11. Cliquer sur [OK] et refermer la fenêtre.
12. Ejecter le CD-ROM du lecteur de CD-ROM.

Pour windows XP

Installation des fichiers relatifs au paramétrage du moniteur sous Windows XP, et au réglage du profil ICC du moniteur en tant que valeur par défaut. Les messages Windows mentionnés dans le mode d'emploi suivant se réfèrent à la version anglaise de Windows.

Les explications qui suivent considèrent que le lecteur de CD-ROM est le lecteur "D".

1. Placer le CD-ROM fourni dans le lecteur de CD-ROM de l'ordinateur.
2. Cliquer sur le bouton [Start]. Sélectionner [Control Panel].
3. Cliquer sur [Appearance and Themes] et sur [Display]. Pour utiliser l’Affichage Classique, double-cliquez sur [Display].
4. Cliquer sur [Settings], sur [Advanced], et sur [Monitor].
5. Cliquer sur [Properties], sur [Driver], et sur [Update Driver]. [Hardware Update Wizard] apparait. Lorsqu'il vous est demandé si vous cherchez Windows Update pour le pilote de l'appareil, cochez la case [No, not this time] et cliquez sur [Next].
6. Cocher la case [Install from a list or specific location [Advanced]] et cliquer sur [Next].
7. Cocher la case [Don't search. I will choose the driver to install.] et cliquer sur [Next].
8. Cliquer sur [Have disk], et s'assurer que [Copy manufacturer's files from:] est [D:] et cliquer sur [OK].
9. Sélectionner le moniteur dans la liste déroulante et cliquer sur [Next]. Si [has not passed Windows Logo testing...] apparait, cliquer [Continue Anyway].
10. S'assurer que le nom du moniteur apparait dans l'écran.
11. Cliquer sur [Finish].
12. Cliquer sur [Close].
13. Cliquer sur [OK] et refermer la fenêtre.
14. Ejecter le CD-ROM du lecteur de CD-ROM.

Installation du profil ICC

Installation du profil ICC du moniteur. (Si le fichier relatif au paramétrage a déjà été installé, alors le profil l'a été également, et il n'est donc plus nécessaire de l'installer.)

Les messages Windows mentionnés dans le mode d'emploi suivant se réfèrent à la version anglaise de Windows.

1. Placer le CD-ROM fourni dans le lecteur de CD-ROM de l'ordinateur.
2. Cliquer sur le bouton [Start]. Dans le menu [Settings], choisir l'option [Control Panel].
3. Double-cliquez sur [Display]. Pour utiliser l'Affichage par Catégories sur Windows XP, cliquez sur [Appearance and Themes] et sur [Display].
4. Cliquer sur [Settings] et sur [Advanced].
5. Cliquer sur [General] et dans [Compatibility] Sélectionner [Apply the new display setting without restarting], ensuite cliquer sur [Color Management].
6. Cliquer sur [Add], et sélectionner CD-ROM comme emplacement du fichier.
7. Choisir le profil de couleur souhaité et cliquer sur [Add].
8. Choisir le profil et cliquer sur [Set As Default].
9. Cliquer sur [OK] et refermer la fenêtre.
10. Ejecter le CD-ROM du lecteur de CD-ROM.
11. Si vous utilisez le profil ICC, effectuez les réglages suivants :

Informations sur le profil colorsync (pour macos)

ColorSync est le système de gestion des couleurs de Apple Computer et il permet de réaliser les caractéristiques de l'affichage de couleurs lors d'une utilisation avec une application compatible. Un profil ColorSync décrit les caractéristiques de couleur du moniteur LCD.

Remarques :

• Le profil ColorSync de ce moniteur fonctionne sous MacOS 8.5 ou version ultérieure.
• Si vous utilisez le profil ColorSync, effectuez les réglages suivants :
• DISPLAY MODE :[STD] ou [OFFICE]

Remarques :

• Il est nécessaire que PC Exchange ou File Exchange soit installé sur votre ordinateur.
• Le nom des commandes et les procédures peuvent varier en fonction du type d'ordinateur ou du système d'exploitation. Veiller à suivre le propre mode d'emploi de l'ordinateur tout en lisant ce qui suit :
• Placer le CD-ROM fourni dans le lecteur de CD-ROM de l'ordinateur.
• Copiez le profil à utiliser du CD-ROM dans le dossier profil de ColorSync.
• En utilisant ColorSync sur le panneau de configuration, sélectionnez le profil souhaité.

Instructions relatives à l'installation d'un bras conforme VESA

Un bras ou un support conforme à la norme VESA (en vente dans le commerce) peut être fixé au moniteur. L'acquisition du bras ou du support est laissée à l'appréciation du client.

Bras ou supports pouvant être utilisés

Les fixations doivent satisfaire aux points suivants :

• Compatibilité avec la norme VESA
• Subsistance d'un écart d'au moins 100 mm x 100 mm entre les trous des visserments sur la section à fixer
• Le bras ou le support ne doit ni tomber ni se rompre après l'installation du moniteur

Comment fixer le bras ou le support

• Ne pas courber le câble de manière excessive ni y ajouter de rallonge car cela peut provoquer un dysfonctionnement.
• Tout en suivant ces instructions, se reporter aux instructions relatives à l'installation dans le mode d'emploi qui accompagne le bras ou le support.

Attention!

• Faites attention de ne pas vous pincer les doigts entre l'écran et le support ou de ne pas laisser tomber le support. Ceci pourrait entraîner des blessures corporelles.
• Ne pas couvrir ou bloquer ces ouvertures de ventilation et orifices car une ventilation insuffisante peut provoquer une surchauffe.
• Retirer les câbles.
• Étendre un chiffon doux sur une surface plane.
• Tout en prenant garde de ne pas endommager le moniteur, déposez avec précautions le moniteur avec l'écran tourné vers le bas.
• Pour le raccordement de LL-193G, allonger le support le plus possible avant de positionner le moniteur. (p.69)

Attention [LL-193G]

Saisir fermement l'écran et le support en même temps, et renverser doucement l'ensemble. Quand le moniteur subit une inclinaison, le support risque de se détacher brutalement et de blesser quelqu'un.

1. Retirer les quatre vis et ensuite le support du moniteur.

[LL-193A]

[LL-193G]

Remarques :

• Le support et la base ont été spécialement conçus pour être utilisés avec ce moniteur. Une fois que vous avez démonté ce support, n'essayez pas de le fixer à un autre équipement.
• Une fois que vous avez retiré les vis, conservez-les ensemble avec le support et la base. Si jamais le support devait être remonté, assurez-vous d'utiliser les vis originales. L'utilisation d'autres vis risque d'endommager le moniteur.

Attention :

Ne pas démonter le support. Les pièces risquent de jaillir partout et de blesser quelqu'un.

Attention :

Ranger le support de LL-193G dans sa position la plus allongée.

Si le support est rangé en position pliée, le blocage peut se relacher accidentellement et de sa position pliée, le support peut revenir brutalement en extension et provoquer des blessures.

Instructions relatives à l'installation d'un bras conforme VESA

1. Fixer le bras au moniteur à l'aide des quatre vis.

Remarque :

• Les vis servant à fixer le bras doivent être de type M4 d'une longueur de 6 mm à 8 mm dépassant de la surface à fixer. Utiliser d'autres types de vis peut provoquer la chute du moniteur ou un endommagement des pièces internes.

6mm-8mm

CA100V-240V,50/60Hz

Température ambientale

5°C - 35°C

Consommation électrique
