Tipo di prodotto	Monitor LCD 19 pollici
Marca	SHARP
Modello	LL-193A / LL-193G
Risoluzione massima	SXGA 1280 x 1024 pixel
Dimensioni schermo	19 pollici (48,2 cm in diagonale)
Contrasto	500:1 (LL-193A) / 600:1 (LL-193G)
Luminosità	250 cd/m² (LL-193A) / 230 cd/m² (LL-193G)
Angolo di visione (orizzontale / verticale)	160° / 160° (LL-193A) ; 178° / 178° (LL-193G)
Connettività	RGB analogico (mini D-sub 15 pin), ingresso audio (mini jack 3,5 mm), uscita cuffie; [LL-193G] ingresso digitale DVI-D
Altoparlanti integrati	2 x 1 W
Alimentazione	AC 100-240 V, 50/60 Hz
Consumo elettrico	35 W (LL-193A) / 43 W (LL-193G) ; standby 1,2 W
Peso (senza cavi)	6,9 kg (LL-193A) / 7,1 kg (LL-193G)
Funzioni principali	Regolazione automatica dello schermo, modalità di visualizzazione (STD, OFFICE, sRGB, VIVID), risparmio energetico, blocco delle impostazioni, OSD multilingua
Sicurezza	Attacco per blocco Kensington
Compatibilità VESA	100 x 100 mm (per braccio)
Regolazioni dello schermo	Inclinazione (alto 0-25°, basso 0-5° per LL-193A; alto 0-20°, basso 0-5° per LL-193G); altezza regolabile (LL-193G: circa 70 mm); rotazione sinistra/destra (LL-193G)
Manutenzione	Pulire il telaio e il pannello con un panno morbido e asciutto, non utilizzare solventi. Rimuovere la polvere dalle aperture di ventilazione.

Domande frequenti - LL-193A/G SHARP

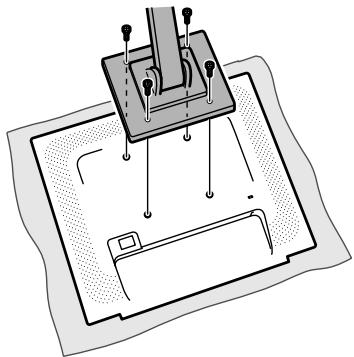

Come installare il monitor su un braccio VESA?

Rimuovere il supporto originale svitando le quattro viti. Fissare il braccio compatibile VESA (standard 100 x 100 mm) con quattro viti M4 da 6 a 8 mm di lunghezza. Assicurarsi di non ostruire le aperture di ventilazione.

Cosa fare se lo schermo non mostra alcuna immagine?

Verificare che il cavo di alimentazione sia collegato e che l'interruttore principale sia acceso. Assicurarsi che il cavo segnale (analogico o digitale) sia collegato correttamente e che il computer sia acceso. Se il modello è LL-193G, cambiare il terminale di ingresso con il pulsante INPUT. Verificare anche che il monitor non sia in modalità risparmio energetico (spia arancione).

Come regolare luminosità e volume?

Senza il menu OSD visualizzato, premere i pulsanti ▲/▼ per visualizzare la regolazione. Selezionare BRIGHT (luminosità) o VOLUME con il pulsante MODE, quindi regolare con ▲/▼. Il menu scompare automaticamente dopo alcuni secondi.

Come utilizzare la regolazione automatica dello schermo?

Per il segnale analogico, premere il pulsante AUTO (LL-193A) o tramite il menu OSD: MENU, selezionare ADJUSTMENT, quindi AUTO. Il monitor esegue le regolazioni di CLOCK, PHASE, H-POS e V-POS. Visualizzare prima un'immagine chiara (es. pattern di regolazione sul CD-ROM).

Cosa fare se i pulsanti non rispondono?

Il blocco delle impostazioni potrebbe essere attivo. Per disattivarlo, spegnere il monitor, quindi premere contemporaneamente i pulsanti MENU e di alimentazione fino a visualizzare [UNLOCK ADJUSTMENT?]. Confermare con il pulsante MODE.

Come passare da un ingresso all'altro sul LL-193G?

Utilizzare il pulsante INPUT situato sul pannello frontale. Ogni pressione alterna tra gli ingressi analogico (INPUT1) e digitale (INPUT2). Se non viene rilevato alcun segnale, viene visualizzato il messaggio [NO SIGNAL].

Cosa fare se l'audio non esce dagli altoparlanti?

Verificare che il cavo audio sia collegato tra il computer e il terminale di ingresso audio del monitor. Assicurarsi che il volume non sia al minimo e che non ci siano cuffie collegate (la presa cuffie disattiva gli altoparlanti).

Come ripristinare tutte le impostazioni?

Spegnere il monitor. Premere contemporaneamente MENU, ▽/MODE e il pulsante di alimentazione. Tenere premuto fino alla visualizzazione di [ALL RESET]. Le impostazioni tornano ai valori di fabbrica. Questa operazione è impossibile se il blocco è attivo.

Qual è la risoluzione consigliata?

La risoluzione nativa e consigliata è 1280 x 1024 (SXGA). Utilizzare questa risoluzione per una qualità dell'immagine ottimale. Il monitor accetta altre risoluzioni e le ingrandisce automaticamente.

Come pulire il monitor?

Scollegare l'alimentazione. Utilizzare un panno morbido e asciutto per il telaio e il pannello LCD. Per lo sporco ostinato, inumidire il panno con un detergente neutro diluito, strizzarlo bene, quindi asciugare. Non utilizzare mai alcol, solventi o detergenti per vetri. Rimuovere regolarmente la polvere dalle fessure di ventilazione.

MANUALE UTENTE LL-193A/G SHARP

Quest'apparecchio è conforme ai requisiti delle direttive 89/336/CEE e 73/23/CEE, come modificata dalla direttiva 93/68/CEE.

Questa apparecchiatura è conforme ai requisiti essenziali delle direttive europee 89/336/CEE e 73/23/CEE, come modificati dalla direttiva 93/68/CEE.

Suggerimenti e precauzioni per la sicurezza 94

Installazione/rimozione della base 96

Regolazione dell'altezza e dell'angolazione 97

Descrizione del prodotto 98

Collegamento del monitor, accensione e spegnimento 99

Collegamento del monitor a un computer 99

Collegamento delle cuffie (da acquistare in commercio) 100

Collegamento del monitor a una sorgente di alimentazione elettrica 101

Accensione 101

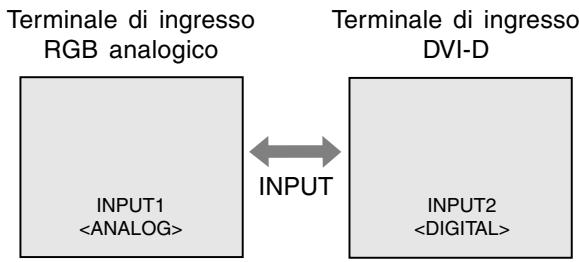

Commutazione tra i terminali di ingresso [LL-193G] 102

Spegnimento 102

Regolazione della visualizzazione sullo schermo e volume dell'altoparlante 103

Regolazione della retroilluminazione 103

Regolazione del volume dell'altoparlante 104

Impostazione della modalità del display 104

Verifica delle informazioni relative al prodotto 104

Regolazione della visualizzazione sullo schermo 105

Regolazione automatica dello schermo (quando si usa un segnale analogico) 105

Regolazione manuale dello schermo 106

Cura del monitor 109

Cura del monitor 109

Immagazzinamento 109

Ricerca ed eliminazione di inconvenienti 109

Le informazioni per i clienti sull'eliminazione di quello prodotto SHARP in condizioni di protezione ambientale . . . 110

Specifiche 111

Installazione delle informazioni di setup e del profilo ICC (Per Windows) 115

Informazioni sul profilo ColorSync (Per MacOS) 118

Istruzioni per collegare un braccio compatibile VESA 119

Suggerimenti e precauzioni per la sicurezza

• Lo schermo LCD-TFT a colori usato in questo monitor è stato fabbricato applicando tecnologia di alta precisione. Ciononostante, sullo schermo potrebbero apparire piccolissimi punti dove i pixel o non si illuminano o rimangono sempre illuminati. Inoltre, nel caso che la visione avvenga da un'angolazione molto alta, potrebbero notarsi disuniformità di colori o luminosità. Vogliate notare che queste cose non sono sintomi di cattivo funzionamento, ma rientrano nella norma per gli schermi a cristalli liquidi e non hanno effetto alcuno sul rendimento del funzionamento del monitor.
• Non visualizzare inutilmente un'immagine fissa per lunghi periodi di tempo, in quanto ciò può lasciare una persistenza dell'immagine.
• Se la luminosità è regolata sull'impostazione minima, sarà difficile vedere lo schermo.
• La qualità del segnale del computer può esercitare un'influenza sulla qualità del display. Consigliamo l'uso di un computer in grado di emettere segnali video di alta qualità.
• Non strofinate e non battete mai il monitor con oggetti duri.
• Non modificate, non smontate e non riparate il monitor autonomamente. La mancata osservanza di tale precauzione potrebbe provocare incendi, scosse elettriche o lesioni alla persona.
• [LL-193G] Per trasportare il monitor, afferrare saldamente sia la parte del display che quella di supporto. Se si solleva il monitor afferrandolo solo alla parte del display, la parte che fa da supporto potrebbe improvvisamente muoversi o staccarsi, e questo potrebbe essere causa d'infortunio. Se il monitor è inclinato, la parte di supporto potrebbe muoversi ed essere causa d'infortunio.
• Fare attenzione a non rimanere con le dita incastrate tra il display e il supporto. (Con riferimento in particolare alla zona dove le due parti sono attaccate.)
• Per favore abbiate comprensione per il fatto che la Sharp Corporation non si assume nessuna responsabilità per errori fatti nell'uso da parte del cliente o di terzi, né per altri difetti di funzionamento o danni a questo prodotto, che si verifichino durante l'uso, ad eccezione dei casi nei quali la responsabilità per un indennizzo è riconosciuta alla legge.
• Il monitor ed i suoi accessori possono venire aggiornati con ampliamenti senza preavviso.

Collocazione

• Non utilizzate il monitor in luoghi nei quali la ventilazione è scadente, vi è molta polvere, l'umidità è elevata e nei quali il monitor può venire a contatto con olio o vapore, in quanto ciò può dar luogo ad un incendio.
• Le aperture e i fori del mobile sono destinati alla ventilazione. Non coprite né ostruite tali aperture e fori per evitare che la ventilazione insufficiente provochi il surriscaldamento e/o la riduzione della vita del monitor. Non collocate il monitor su letti, divani, tappeti o altre superfici simili o in uno spazio chiuso per evitare di ostruire i fori per la ventilazione.
• Assicuratevi che il monitor non venga a contatto con acqua oppure altri liquidi. Assicuratevi che nessun oggetto, come graffette o spilli, penetri nel monitor, in quanto ciò può dare luogo a incendio oppure folgorazione.
• Non collocate il monitor su oggetti instabili oppure in posti insicuri. Non consentite che il monitor venga sottoposto a forti urti e vibrazioni. Provocando la caduta oppure il rovesciamento del monitor lo si può danneggiare.
• Non utilizzate il monitor in luoghi nei quali esso possa essere esposto alla luce solare diretta, trovarsi vicino ad apparecchi di riscaldamento oppure in qualsiasi altro luogo nel quale un'alta temperatura è probabile, in quanto ciò può dare luogo ad un'eccessiva generazione di calore ed allo scoppio di un incendio.

Il cavo di alimentazione rete

• Non danneggiate il cavo di alimentazione rete, non mettete degli oggetti pesanti su di esso, non tiratelo e non piegatelo eccessivamente. Non aggiungete inoltre dei cavi di prolunga. Danni al cavo possono dare luogo ad incendi o folgorazioni.
• Usare solamente il cavo di alimentazione rete fornito insieme al monitor.
• Inserite la spina di alimentazione direttamente nella presa di corrente alternata. L'aggiunta di un cavo di prolunga può dare luogo ad un incendio, derivante da surriscaldamento.
• Non rimuovere o non inserire la spina di alimentazione con le mani bagnate. Si rischia di provocare una scossa elettrica.
• Scollegate il cavo di alimentazione rete alla presa di corrente se non lo usate per un lungo periodo di tempo.
• Non tentate di riparare il cavo di alimentazione rete se è rotto oppure se presenta difetti di funzionamento. Affidate il servizio tecnico al rappresentante del servizio clienti.

Suggerimenti e precauzioni per la sicurezza

Lista di controllo del monitor e degli accessori

• Per favore controllate che la confezione contenga i seguenti articoli.
• Monitor LCD (1) - Base (1)
• Cavo di alimentazione rete (1)
• Cavo segnale analogico (1) (nome del modello: 0NY1738GAA01A)*1*2 (nome del modello: 0NY1738GAB01A)*3
• [LL-193G] Cavo segnale digitale (1) (nome del modello: 0NY1748LAA015) 2 (nome del modello: 0NY1748LAB006) 3
• Cavo audio (1) (nome del modello: 0NY0173056031)*1*2 (nome del modello: 0NY0173056023)*3
• CD-ROM (1)
• Manuale d'uso (1)

• Usare solamente i cavi forniti in dotazione con il monitor.
• Vi si suggerisce di conservare il cartone per il caso in cui risultati necessario trasportare il monitor.
• La Sharp Corporation è proprietaria dei diritti d'autore per i programmi delle utilità. Non riproduceturelo senza averne il permesso.
• La forma degli accessori forniti cui non corrispondere esattamente a quanto illustrato in questo manuale.

Presentazione del manuale

• Questo manuale è relativo ai modelli LL-193A e LL-193G. Quando si descrive una caratteristica diversa tra i modelli, sarà indicato il nome del modello. (Quando non si indica il nome del modello, la descrizione vale per entrambi i modelli. Le illustrazioni contenute in questo manuale riguardano il modello LL-193A.)
• In questo manuale si farà riferimento a Microsoft Windows XP come "Windows XP", a Microsoft Windows Millennium come "Windows Me", a Microsoft Windows 2000 come "Windows 2000", a Microsoft Windows 98 come "Windows 98", e a Microsoft Windows 95 come "Windows 95". Quando non occorre fare una distinzione tra i programmi, si userà il termine "Windows".
• Microsoft e Windows sono marchi registrati della Microsoft Corporation.
• Macintosh è un marchio registrato della Apple Computer, Inc.
• Tutti gli altri nomi di marca o di prodotto sono marchi o marchi registrati dei rispettivi titolari.
• Le schermate reali potrebbero essere diverse da quelle visualizzate in questo manuale.
• Alcuni dei modelli descritti in questo manuale potrebbero non essere disponibili in alcuni paesi.

Installazione/rimozione della base

ATTENZIONE!

• Fare attenzione a non rimanere con le dita incastrate.
• Prestate attenzione a non toccare lo schermo LCD durante l'installazione/rimozione della base. Lo schermo LCD usato in questo monitor è fatto di vetro. Una pressione con le mani sullo schermo LCD può causare danni.
• Prima dell'uso verificate che la base sia saldamente installata. Se l'installazione non viene eseguita in modo corretto, il monitor potrebbe cadere o la base potrebbe sganciarsi.

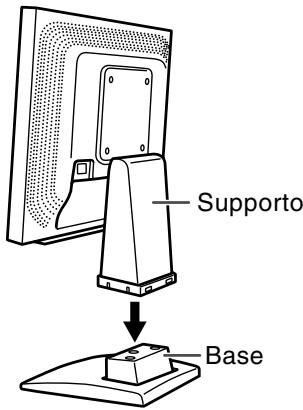

Installazione della base

[LL-193A]

1. Collocate la base su una superficie piana, ad esempio una scrivania, e inserite con cura il supporto. Inserite il supporto fino a quando non percepite un clic.

[LL-193G]

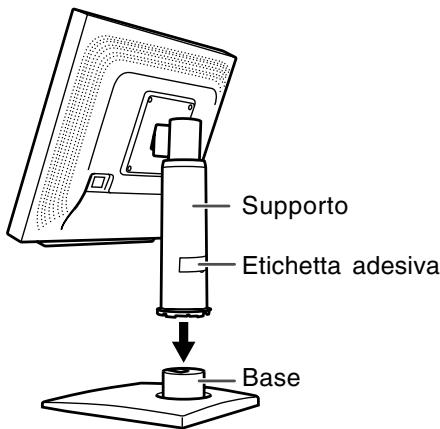

ATTENZIONE!

Non rimuovere l'etichetta adesiva e il perno prima di aver completato l'installazione della base. In caso contrario il supporto potrebbe estendersi improvvisamente, causando lesioni.

1. Collocate la base su una superficie piana, ad esempio una scrivania, e inserite con cura il supporto. Inserite il supporto fino a quando non percepite un clic.

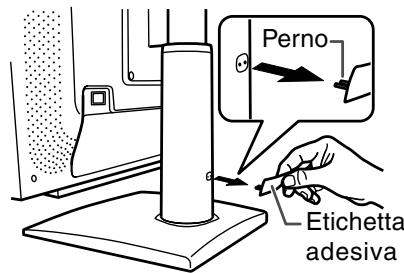

1. Rimuovere l'etichetta adesiva e il perno dal supporto.

ATTENZIONE!

• Assicurarsi di regolare l'altezza prima di rimuovere il perno dal supporto.
• È consigliabile conservare l'etichetta adesiva e il perno nel caso in cui si debba trasportare il monitor.

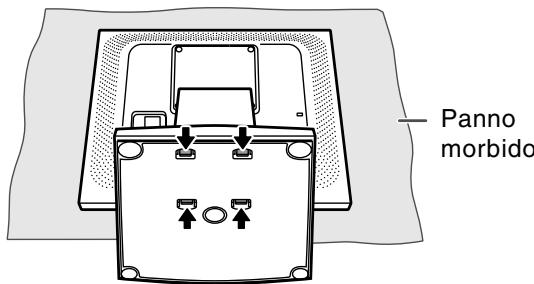

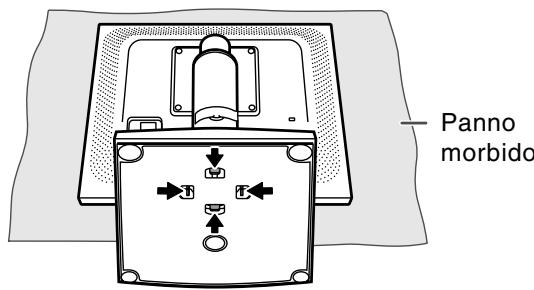

Rimozione della base (per la conservazione del monitor)

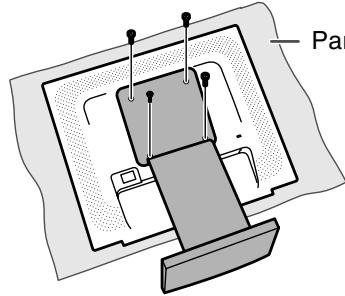

[LL-193A]

1. Stendete un panno morbido su una superficie piana. Facendo attenzione a non danneggiare il monitor, appoggiate il monitor sul lato del suo display.
2. Stringete le quattro levette verso l'interno sotto la base spingendo la base verso di voi.

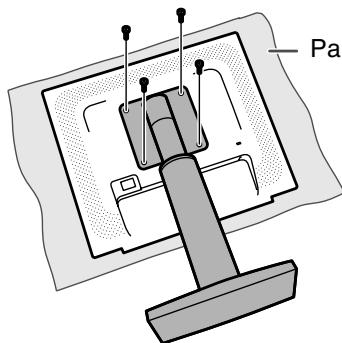

[LL-193G]

1. Posizionare il supporto all'altezza minima. (p.97)
2. Installare il perno sulla parte posteriore del supporto (fare riferimento all'illustrazione riportata sopra per individuare il punto di installazione).
3. Stendete un panno morbido su una superficie piana. Facendo attenzione a non danneggiare il monitor, appoggiate il monitor sul lato del suo display.
4. Stringete le quattro levette verso l'interno sotto la base spingendo la base verso di voi.

Regolazione dell'altezza, regolazione dell'angolazione

ATTENZIONE!

• Fare attenzione a non rimanere con le dita incastrate.
• Assicurarsi di tenere entrambi i lati del monitor quando si regola l'angolo di visione. Lo schermo LCD usato in questo monitor è fatto di vetro. Una pressione con le mani sullo schermo LCD può causare danni.

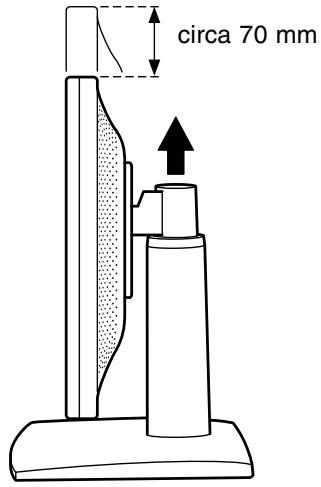

Regolazione dell'altezza [LL-193G]

1. Regolare l'altezza del supporto con precisione.

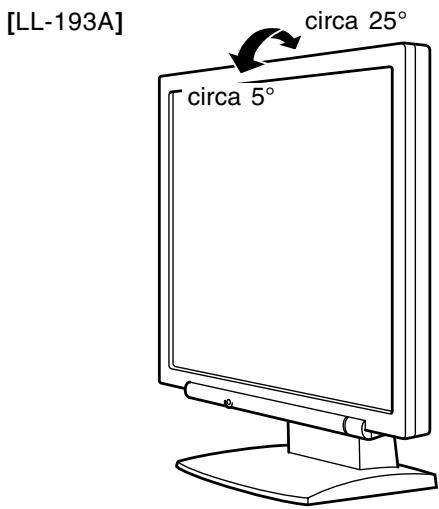

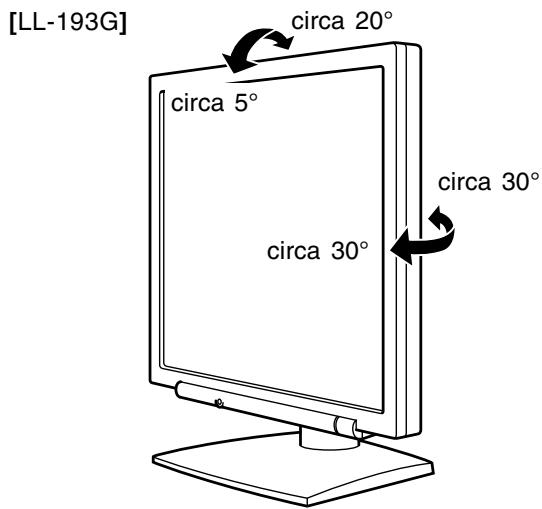

Regolazione dell'angolazione

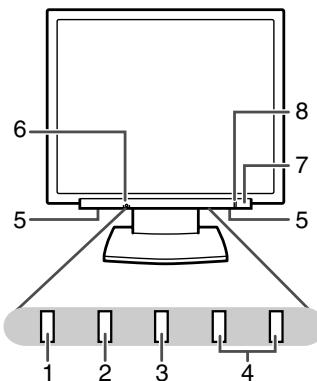

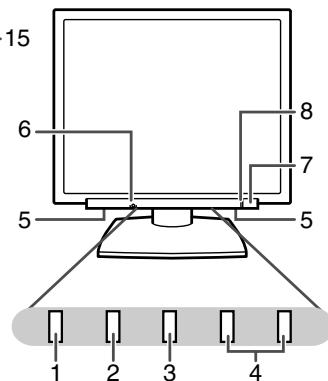

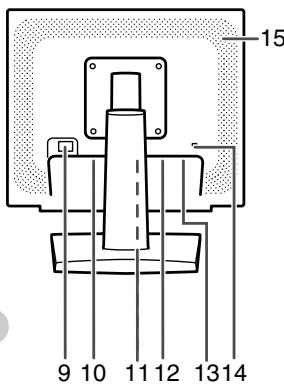

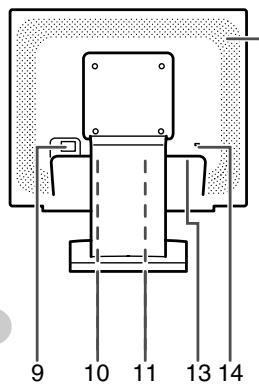

Descrizione del prodotto

[LL-193A]

[LL-193G]

1. Tasto AUTO [LL-193A] ....... Questo tasto si usa per eseguire la regolazione automatica dello schermo (CLOCK, PHASE, H-POS e V-POS). (p.105) Tasto INPUT [LL-193G] ....... Per commutare tra i terminali di ingresso del segnale. (p.102)
2. Tasto MENU... Questo tasto si usa per visualizzare, selezionare e chiudere il menu OSD (On Screen Display).
3. Tasto / MODE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Questo tasto si usa per selezionare delle opzioni di menu.

Quando il menu OSD non è visualizzato:

Questo tasto serve per predisporre DISPLAY MODE. (p.104)

1. Tasti Quando il menu OSD è visualizzato:

(VOLUME)

Questi tasti si usano per selezionare una opzione od impostare il

valore dell'opzione selezionata.

Quando il menu OSD non è visualizzato:

Questi tasti si usano per regolare la luminosità della

retroilluminazione e il volume dell'altoparlante. (p.103, 104)

1. Altoparlanti.... Si può sentire l'entrata dell'audio attraverso il dispositivo esterno collegato al monitor.
2. Terminale per le cuffie ........ Le cuffie (da acquistare in commercio) si possono collegare qui.
3. Tasto di alimentazione ( ) ... Premendo quello tasto si accende l'alimentazione.

Premete il tasto ancora una volta, per spegnere l'alimentazione.

1. LED di alimentazione.......Qesso LED è illuminato in verde durante l'uso ed in arancione nel modo di risparmio energetico.
2. Interruttore principale rete
3. Terminale di alimentazione
4. Terminale di ingresso audio ... Il terminale di uscita audio di un computer può essere collegato in questa posizione. È consigliabile utilizzare il cavo audio fornito.

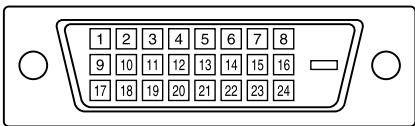

5. Terminale di ingresso DVI-D ... Qui si possono collegare il terminale di uscita RGB digitale del computer. È consigliabile utilizzare il cavo segnale digitale fornito. Esso può essere collegato ad un computer con un terminale di uscita DVI compatibile (DVI-D a 24 pin oppure DVI-I a 29 pin) e che ha la capacità di fornire l'uscita SXGA. A seconda del computer da collegare, una visualizzazione corretta può essere possibile oppure no.
6. Terminale di ingresso RGB analogico ... Collegate il cavo segnale analogico in questa posizione. È consigliabile ([LL-193A] INPUT) utilizzare il cavo segnale analogico fornito.

([LL-193G] INPUT 1)

1. Ancoraggio di sicurezza....... Collegando una serratura di sicurezza (da acquistare in commercio) all'ancoraggio di sicurezza, il monitor rimane bloccato, in modo da non poter essere trasportato. Il foro antifurto funziona unitamente ai sistemi di sicurezza Kensington Micro Saver.
2. Fori per la ventilazione. Non ostruite mai i fori per la ventilazione, in quanto ciò può provocare un surriscaldamento all'interno del monitor e dare luogo a disturbi al funzionamento.

Collegamento del monitor ed accensione e spegnimento del monitor

ATTENZIONE!

• Quando eseguite i collegamenti, assicuratevi che sia il monitor che il computer siano spenti.
• Fate attenzione a non piegare eccessivamente il cavo oppure nell'aggiungere dei cavi di prolunga, in quanto ciò potrebbe dare luogo a disturbi al funzionamento.

Collegamento del monitor ad un computer

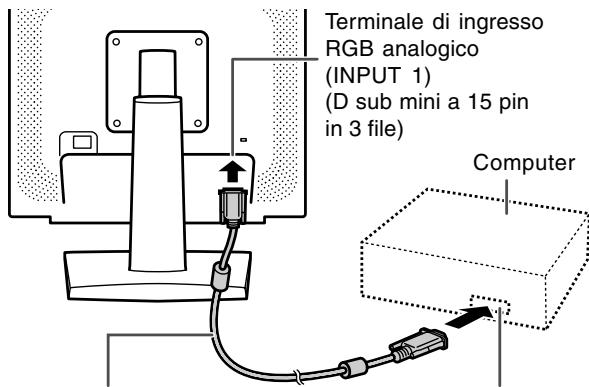

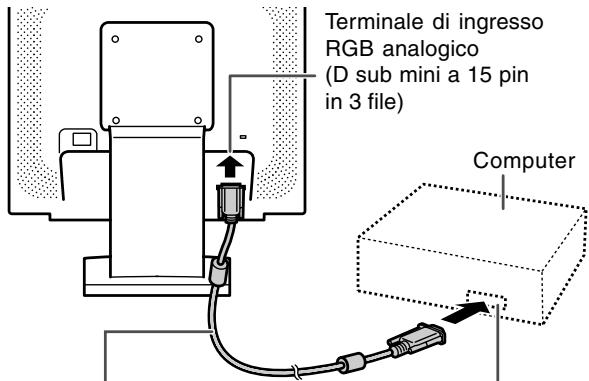

Collegamento analogico

Collegare il cavo segnale analogico fornito al terminale di uscita RGB analogica del computer. [LL-193A]

Cavo segnale analogico (fornito) Terminale di uscita RGB analogica (D sub mini a 15 pin in 3 file)

[LL-193G] Cavo segnale analogico (fornito) Terminale di uscita RGB analogica (D sub mini a 15 pin in 3 file)

• Prestando attenzione alla direzione del connettore, inserire bene il cavo del segnale verticalmente nel connettore, poi stringere le viti su entrambi i lati.

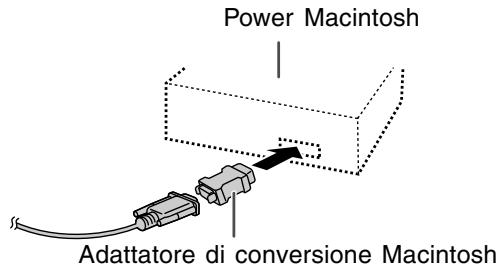

Se eseguite il collegamento ad un D sub a 15 pin in 2 file per un Apple Power Macintosh, collegate un adattatore di conversione Macintosh (da acquistare in commercio) al cavo segnale analogico.

Nota:

• Se eseguite il collegamento alla serie Sun Ultra, potrebbe essere necessario un adattatore di conversione (da acquistare in commercio).

Collegamento del monitor ed accensione e spegnimento del monitor

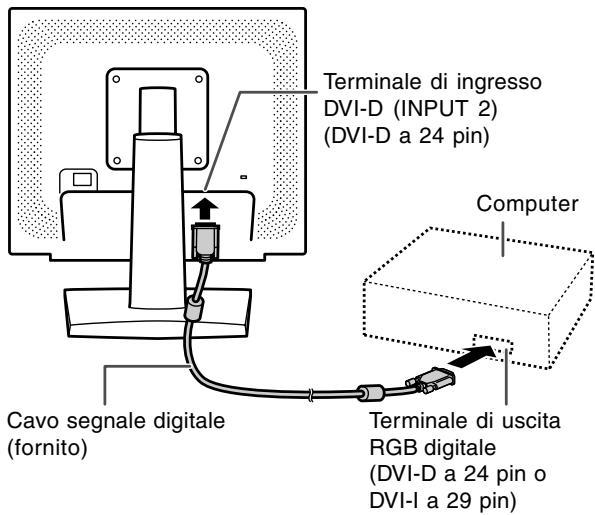

Collegamento digitale [LL-193G]

Collegare il cavo segnale digitale fornito al terminale di uscita RGB digitale del computer. - Il monitor ha un ingresso per il collegamento a un computer con un connettore di uscita compatibile DVI (DVI-D a 24 pin o DVI-I a 29 pin), e capacità di uscita SXGA. (In funzione del tipo di computer da collegare, lo schermo potrebbe non funzionare correttamente.)

• Prestando attenzione alla direzione del connettore, inserire bene il cavo del segnale verticalmente nel connettore, poi stringere le viti su entrambi i lati.

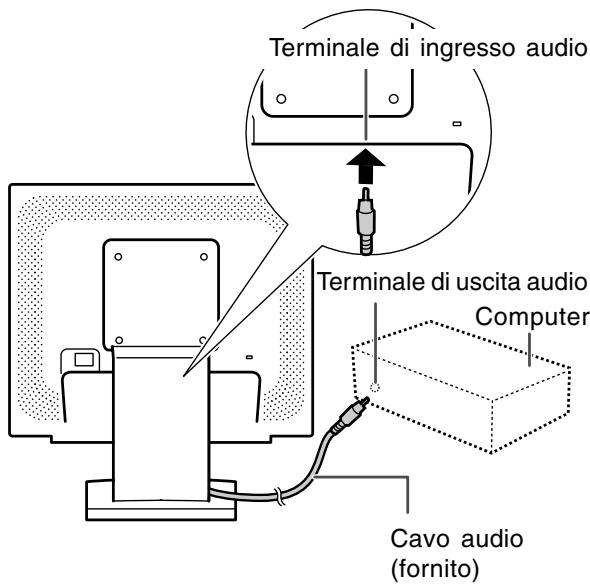

Collegare il cavo audio fornito in dotazione

Quando il cavo audio fornito è collegato al terminale di uscita audio del computer, il suono del computer collegato viene ascoltato dagli altoparlanti del monitor. È anche possibile avvalersi del terminale per le cuffie del monitor.

Collegamento delle cuffie (da acquistare in commercio)

È possibile collegare le cuffie al monitor utilizzando una presa mini stereo (Φ 3.5 mm).

Note:

• Quando le cuffie sono collegate, non è possibile sentire nessun suono dagli altoparlanti del monitor.
• Utilizzare le cuffie con un cavo di lunghezza inferiore a 3 m.

Collegamento del monitor ed accensione e spegnimento del monitor

Collegamento del monitor ad una sorgente di alimentazione elettrica

Accensione

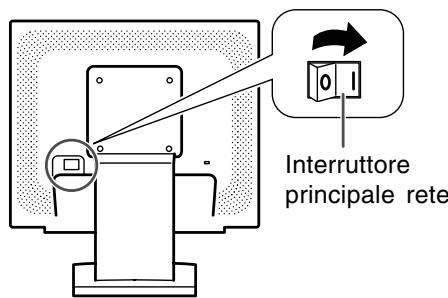

1. Posizionare su accesso l'interruttore principale rete del monitor.

• Per accendere e spegnere l'interruttore principale rete, attendere sempre un tempo di almeno 5 secondi fra le due operazioni. Farlo rapidamente potrebbe essere causa di malfunzionamento.

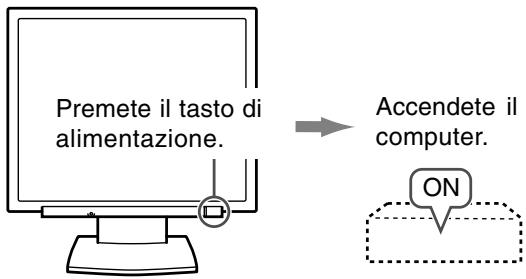

• Premere il tasto di alimentazione del monitor ( 3.Accendete il computer.

Quando in ingresso arriva un segnale dal computer, il LED di alimentazione si illuminerà in verde ed appare la schermata. (Dopo l'accensione, per la visualizzazione della schermata bisogna attendere un piccolissimo tempo.)

Nota relativa al modello LL-193G:

• Se non è stato selezionato il terminale d'ingresso a cui il computer è collegato, la schermata non sarà visualizzata. Se necessario, cambiare terminale d'ingresso. (p.102)

Note:

• Quando si utilizza un segnale analogico, è necessario eseguire una regolazione automatica dello schermo se si verifica una delle seguenti condizioni (p.105):
• Si utilizza il monitor per la prima volta.
• Sono state modificate le impostazioni del sistema durante l'uso.
• Quando viene usato il LL-193G con un collegamento digitale, la regolazione automatica dello schermo è inutile.
• A seconda del computer o del sistema operativo, potrebbe essere necessario usare il computer per installare le informazioni di setup del monitor. (p.115)
• Quando collegate ad un notebook, se lo schermo del computer del notebook è impostato in modo da visualizzare contemporaneamente, lo schermo MS-DOS potrebbe non essere in grado di visualizzare correttamente. In quel caso modificate le impostazioni in modo che solo il monitor visualizzi.

Collegamento del monitor ed accensione e spegnimento del monitor

Commutare tra i terminali di ingresso

[LL-193G]

Utilizzate il tasto INPUT per commutare tra i terminali di ingresso del segnale.

Nota:

• In assenza di segnali di ingresso compare il messaggio [NO SIGNAL] ("nessun segnale").

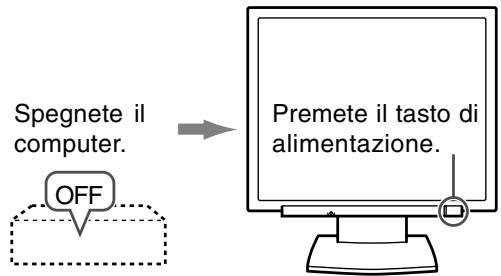

Spegnimento

1. Spegnete il computer.
2. Premete il tasto di alimentazione del monitor (<>). Il LED di alimentazione si spegnerà.

Se si prevede di non usare il monitor per un periodo di tempo piuttosto lungo, spegnere l'interruttore principale rete del monitor e rimuovere la spina di alimentazione dalla presa della rete elettrica.

Regolazione della visualizzazione sullo schermo e volume dell'altoparlante

Per il segnale analogico

1. Prima di tutto eseguite una regolazione automatica. (p.105)
2. Eseguite la regolazione manuale, se necessario. (p.106)

Per il segnale digitale [LL-193G]

Di solito si può utilizzare il monitor senza regolarlo. Se necessario, eseguite la regolazione manuale. (p.106)

Nota:

• Tutte le regolazioni verranno conservate anche dopo che si è spenta l'alimentazione.

Reset di tutti i valori di regolazione

Tutti i valori delle regolazioni si possono riportare ai loro valori originali di fabbrica in un'unica operazione.

1. Spegnete l'alimentazione del monitor.
2. Premete il tasto MENU ed il tasto ∇/MODE simultaneamente e, nel farlo, premete il tasto di alimentazione (cioè accendete l'alimentazione). Continuate a premere i tasti fino a quando [ALL RESET] appare sullo schermo. Quando il messaggio visualizzato scompare, la reinizializzazione è completata.

Nota:

• Mentre [ALL RESET] è visualizzato, i tasti di controllo sono disattivati.
• Non è possibile resettare i valori mentre il blocco di regolazioni è in funzione. Rimuovete il blocco di regolazioni prima di tentare di far funzionare i tasti di controllo.

Reset del menu ADJUSTMENT (REGOLAZIONE)

I valori predisposti per le voci (CLOCK, PHASE, H-POS e V-POS) del menu ADJUSTMENT (REGOLAZIONE) possono essere riportati ai valori iniziali di fabbrica.

1. Accendete l'alimentazione del monitor. 2. Premete il tasto MENU ed il tasto simultaneamente. Quando sullo schermo appare [RESET] il reset è completo.

Nota:

• Mentre [RESET] è visualizzato, i tasti di controllo sono disattivati.
• Non è possibile resettare i valori mentre il blocco di regolazioni è in funzione. Rimuovete il blocco di regolazioni prima di tentare di far funzionare i tasti di controllo.

Funzione del blocco di regolazioni

Disattivando i tasti di controllo (cioè settando il blocco) si impedirà ogni tentativo di cambiare i valori regolati.

1. Spegnete l'alimentazione del monitor.
2. Mentre premete il tasto MENU, premete il tasto di alimentazione (cioè accendete l'alimentazione).

Continuate a premere i tasti sino a quando [LOCK ADJUSTMENT?] appare sullo schermo.

3. Premete il tasto

Nota:

• Quando il blocco è attivato, tutti i tasti, ad eccezione del tasto di alimentazione, sono disabilitati.

Disattivazione del blocco di regolazioni

1. Spegnete l'alimentazione del monitor.
2. Mentre premete il tasto MENU, premete il tasto di alimentazione (per accendere l'alimentazione).

Continuate a premere i tasti sino a quando [UNLOCK ADJUSTMENT?] appare sullo schermo.

3. Premete il tasto

Regolazione della retroilluminazione

1. Senza che il menu OSD (On Screen Display) sia visualizzato, premete il tasto oppure il tasto .
2. Controllare che [BRIGHT] sia selezionato. Se non è selezionato, premere il tasto / MODE e selezionare [BRIGHT].

1. Eseguite la regolazione, premendo il tasto (più scuro) oppure il tasto (più chiaro).

Nota:

• L'On Screen Display per la regolazione scompare alcuni secondi dopo l'ultima operazione.

Regolazione della visualizzazione sullo schermo e volume dell'altoparlante

Regolazione del volume dell'altoparlante

1. Senza che il menu OSD (On Screen Display) sia visualizzato, premete il tasto ◄ oppure il tasto ►.
2. Controllare che [VOLUME] sia selezionato.

Se non è selezionato, premere il tasto

▼ / MODE e selezionare [VOLUME].

1. Eseguite la regolazione, premendo il tasto (diminuisce) oppure il tasto (aumenta).

Nota:

• L'On Screen Display per la regolazione scompare alcuni secondi dopo l'ultima operazione.

Impostazione della modalità del display

La tonalità del colore o la luminosità si può impostare come segue.

STD

Visualizza un'immagine con la tonalità di colore risultante dallo schema originale del pannello a cristalli liquidi.

OFFICE

La luminosità dell'esposizione è abbassata. (Questo modo permette di risparmiare l'alimentazione.)

sRGB

sRGB è lo standard internazionale della rappresentazione dei colori specificato dall'IEC (International Electrotechnical Commission - Commissione Elettrotecnica Internazionale). La conversione del colore si effettua, tenendo conto delle caratteristiche dei cristalli liquidi e rappresenta la tonalità di colore vicina a quella dell'immagine originale.

VIVID

Visualizza un'immagine con colori primari dinamici e vividi.

• Se DISPLAY MODE viene impostato su [sRGB] o [VIVID], WHITE BALANCE verrà impostato su [STD], e GAMMA su [0].

Predisposizione

A menu OSD (On Screen Display) non visualizzato, agire sul tasto / MODE.

Ad ogni successiva pressione del tasto compare la voce successiva del menu (nell'ordine: STD → OFFICE → sRGB → VIVID → STD).

L'On Screen Display per la regolazione scompare alcuni secondi dopo l'ultima operazione.

Verifica delle informazioni relative al prodotto

Sullo schermo si possono verificare il nome del modello (voce MODEL), il numero di serie (voce S/N), e la durata di uso (voce USAGE TIME).

1. Spegnere l'apparecchio.
2. Tenendo premuto il tasto ∇ / MODE, agire sul tasto di alimentazione del monitor (cioè, accendere l'apparecchio).

Le informazioni del prodotto vengono visualizzate.

3. Premere il tasto MENU.

Le informazioni sul prodotto non saranno più visualizzate.

Nota:

• L'indicazione della durata di utilizzo al momento dell'acquisto può risultare diversa da 0 (zero), a seguito dei controlli effettuati in fabbrica e di altre simili attività che possono aver avuto luogo durante la fabbricazione.

Regolazione della visualizzazione sullo schermo

Regolazione automatica dello schermo (quando si usa un segnale analogico)

Le opzioni nel menu ADJUSTMENT si possono regolare automaticamente (CLOCK, PHASE (FASE), H-POS e V-POS).

Note:

• Quando impostate questo monitor per la prima volta oppure dopo aver cambiato le impostazioni del sistema corrente, prima dell'uso, eseguite una regolazione automatica dello schermo.
• La regolazione automatica dello schermo è inutile quando il LL-193G è usato con un collegamento digitale. Eseguire la regolazione manuale dello schermo se necessario. (p.106)

Visualizzazione della schermata per regolazione

Quando effettuate la regolazione utilizzando il menu ADJUSTMENT o il menu GAIN CONTROL, innanzitutto visualizzate un'immagine che consente di applicare colori chiari a tutto lo schermo.

Se state utilizzando Windows, utilizzate il monoscopio sul CD-ROM fornito in dotazione.

Visualizzazione del monoscopio (per Windows)

I messaggi di Windows, citati nelle istruzioni per l'uso che seguono, si basano sulla versione inglese di Windows.

1. Inserire il CD-ROM fornito nell'unità CD-ROM del computer.
2. Aprite [My Computer] e selezionate CD-ROM. 3. Fate un doppio clic su [Adj_uty.exe] per eseguire il Programma di regolazione. Il monoscopio apparirà.

Monoscopio

1. Dopo aver completato la regolazione, premere il tasto [Esc] del computer per uscire dal programma di regolazione.

Nota:

• Se la modalità di visualizzazione del vostro computer è impostata su 65K colori, potrete vedere i valori differenti del colore in un tracciato di colore oppure la scala dei grigi potrà apparire colorata. (Ciò è dovuto alle specifiche del segnale di ingresso e non ad un difetto del funzionamento.)

Regolazione automatica dello schermo

La regolazione automatica può essere effettuata usando il tasto AUTO o il tasto MENU.

Tasto AUTO [LL-193A]

1. Premere il tasto AUTO.
2. Premere nuovamente il tasto AUTO. [ADJUSTING] comparirà sullo schermo e dopo alcuni secondi [ADJUSTING] sparirà. (La regolazione automatica ora è completata.)

Tasto MENU

1. Premete il tasto MENU. Il menu ADJUSTMENT verrà visualizzato. (Esempio: schermo del modello LL-193G)

1. Premere il tasto ▷ per selezionare [AUTO]. Lo schermo diventerà scuro e verrà visualizzato [ADJUSTING]. Pochi secondi dopo il menu ADJUSTMENT ritornerà. (La regolazione automatica è ora completa.)
2. Premete il tasto MENU 5 volte per far scomparire il menu OSD (On Screen Display).

Note:

• Nella maggioranza dei casi la regolazione automatica è sufficiente.
• Potrebbe non essere possibile ottenere la giusta regolazione mediante la prima regolazione automatica. In quel caso, provare a ripetere la regolazione automatica 2 o 3 volte.
• Se necessario, per una qualsiasi delle cause seguenti, si possono eseguire delle regolazioni manuali dopo aver eseguito la regolazione automatica (p.106).
• Quando occorre un'ulteriore regolazione fine.
• Quando [OUT OF ADJUST] viene visualizzato. (Quando lo schermo visualizza un'immagine completamente scura, la regolazione automatica dello schermo può essere disattivata. Quando eseguite una regolazione automatica, assicuratevi di usare il monoscopio di regolazione oppure tentate di visualizzare un'immagine che consente di applicare colori chiari a tutto lo schermo.)
• Quando i segnali video di input del computer sono sincronismo composito oppure sincronismo su verde. (Le regolazioni automatiche potrebbero non essere possibili.)
• La regolazione automatica potrebbe non essere ottenuta correttamente a seconda di ciò che è visualizzato sullo schermo - immagini in movimento o la richiesta MS-DOS, ecc.

Regolazione manuale dello schermo

1. Quando effettuate la regolazione utilizzando il menu ADJUSTMENT o il menu GAIN CONTROL, innanzitutto visualizzate un'immagine che consente di applicare colori chiari a tutto lo schermo. (p.105)
2. Visualizzare il menu OSD premendo il tasto MENU. (Esempio: schermo del modello LL-193G)

Menu ADJUSTMENT MENU

Selezionare l'opzione premendo il tasto

/ MODE.

Menu GAIN CONTROL MENU

Selezionare l'opzione premendo il tasto

/ MODE.

Menu COLOR CONTROL MENU

Selezionare l'opzione premendo il tasto

/ MODE.

Menu MODE SELECT-1 MENU

Selezionare l'opzione premendo il tasto

/ MODE.

Menu MODE SELECT-2 MENU

Selezionare l'opzione premendo il tasto

/ MODE.

Il menu OSD si chiude.

Note:

• Quando il LL-193G è usato con un collegamento digitale, le impostazioni del menu ADJUSTMENT e GAIN CONTROL non sono necessarie.
• Il menu OSD scompare automaticamente circa 30 secondi dopo l'ultimo dato.
• Questo capitolo fornisce la procedura di regolazione dello schermo mediante il monoscopio (per Windows).

Quando il LL-193G è usato con un collegamento digitale, questa impostazione del menu non è necessaria.

AUTO

Quando [AUTO] è selezionato con il test, le impostazioni [CLOCK], [PHASE], [H-POS] e [V-POS] vengono eseguite automaticamente.

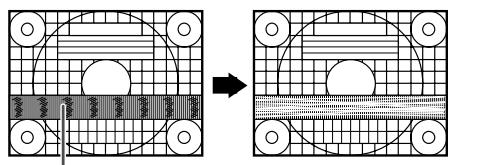

CLOCK

La figura seguente mostra come eseguire la regolazione in modo che non venga emesso rumore di sfarfallamento verticale. (tasti ◄ ►)

Rumore di sfarfallamento verticale

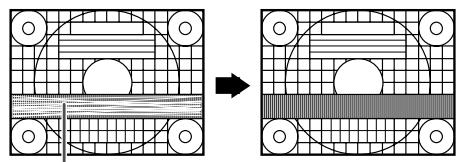

PHASE (FASE)

La figura seguente mostra come eseguire la regolazione in modo che non venga emesso rumore di sfarfallamento orizzontale. (tasti ◄ ►)

Nota:

• La regolazione della [PHASE] (FASE) dovrebbe essere eseguita solo dopo che si è impostato correttamente il [CLOCK].

Rumore di sfarfallamento orizzontale

H-POS (posizionamento orizzontale) e V-POS (posizionamento verticale)

Per centrare il monoscopio all'interno dei bordi dello schermo, regolate i valori sinistra-destra (H-POS) (posizione orizzontale) e i valori su-giù (V-POS) (posizione verticale). (tasti ▲▼)

Quadro dello schermo

Menu GAIN CONTROL (CTRL. GUADAGNO)

Quando il LL-193G è usato con un collegamento digitale, questa impostazione del menu non è necessaria.

AUTO

Quando [AUTO] viene selezionato con il tasto, le impostazioni [BLACK LEVEL] e [CONTRAST] vengono eseguite automaticamente. Dopo la regolazione automatica, eseguire la regolazione manuale se necessario.

La luminosità totale dello schermo si può regolare osservando il tracciato di colore. (tasti

Tracciato di colore

CONTRAST (CONTRASTO)

Mentre osservate il tracciato di colore, potete eseguire le regolazioni in modo che tutte le gradazioni appaiano. (tasti

Note:

A proposito della funzione AUTO (Auto Gain Control function - Funzione controllo automatico del guadagno)

• Il controllo automatico del guadagno regola il contrasto e il livello del nero sulla base del colore più luminoso e più scuro dell'immagine visualizzata.
• Se non utilizzate il monoscopio, è necessario avere un'area di nero e un'area di bianco di almeno 5 mm x 5 mm sullo schermo. In caso contrario, le regolazioni potrebbero non essere possibili.
• Se il segnale proveniente dal computer è un segnale di sincronismo composito oppure sincronismo su verde, risulta impossibile eseguire la regolazione automatica. Per favore eseguite invece la regolazione manuale.
• Se risulta visualizzato il messaggio [OUT OF ADJUST], procedere alla regolazione manuale.

Menu COLOR CONTROL (CONTROLLO COLORE)

WHITE BALANCE

1. Dopo aver selezionato WHITE BALANCE, premere il tasto ▷. Il menu WHITE BALANCE verrà visualizzato.

1. Usare i tasti ◁ per selezionare [COOL], [-], [STD], [-], [WARM] oppure [USER]. COOL (freddo) .... tonalità del colore più tendente al blu rispetto allo standard ... tonalità del colore leggermente più tendente al blu rispetto allo standard STD .... Impostazione standard della tonalità di colore ... tonalità del colore leggermente più tendente al rosso rispetto allo standard WARM (caldo) .... tonalità di colore più tendente al rosso rispetto allo standard

USER (UTENTE)

• Selezionando [USER] si visualizzano i valori delle impostazioni per [R-CONTRAST], [G-CONTRAST] e [B-CONTRAST], allo scopo di eseguire delle regolazioni fini.
• Usare il tasto ∇/MODE per selezionare [R-CONTRAST], [G-CONTRAST] e [B-CONTRAST].

R-CONTRAST .... tasto per blu - verde, tasto per rosso G-CONTRAST .... tasto per porpora, tasto per verde B-CONTRAST ..... tasto per giallo, tasto per blu

3. Premere il tasto MENU.

Note:

• Nelle impostazioni diverse da [STD] non tutte le gradazioni possono essere visualizzate. Per visualizzare tutte le gradazioni, impostare su [STD].
• Se la modalità del colore DISPLAY MODE si trova su [sRGB] o [VIVID], non è possibile selezionare alcuna altra predisposizione all'infuori di [STD].

GAMMA

Regolare in modo da migliorare la visione delle immagini scure e di quelle chiare. Se lo schermo è scuro e la visione non è buona, aumentare il valore numerico. Se lo schermo è pieno e la visione non è buona, diminuire il valore numerico. (tasti ◁ - Se DISPLAY MODE viene impostato su [sRGB] o [VIVID], GAMMA non può essere impostato.

Regolazione della visualizzazione sullo schermo

Menu MODE SELECT-1 (SELEZ. MODO-1)

Nota:

• A seconda della risoluzione del segnale di input, anche se si possono selezionare delle opzioni di menu, il display potrebbe non cambiare.

OSD H-POSITION (posizione orizzontale dell'OSD)

La posizione del menu OSD può essere spostata verso sinistra e verso destra. (tasti ◀ ▶)

OSD V-POSITION (posizione verticale dell'OSD)

La posizione del menu OSD può essere spostata in su ed in giù. (tasti ▲ ▼)

SCALING (livello della Scala)

Si può regolare la definizione dell'immagine. (tasti ◀ ▶)

Nota:

• Quando una zona di immagine con una risoluzione più piccola di 1280 x 1024 pixel è selezionata, verrà ingrandita per coprire lo schermo intero (secondo il rapporto larghezza/altezza del display).

LANGUAGE (LINGUA)

Potete cambiare la lingua usata nel menu OSD.

1. Dopo aver selezionato la voce [LANGUAGE], premere il tasto ▶. Il menu di selezione della lingua verrà visualizzato sullo schermo.
2. Usate i tasti ▲▼ / MODE per scegliere una lingua. 3. Premete il tasto MENU.

Menu MODE SELECT-2 (SELEZ. MODO-2)

INFORMATION (INFORMAZIONE)

Sullo schermo si possono verificare il nome del modello (voce MODEL), il numero di serie (voce S/N), e la durata di uso (voce USAGE TIME).

1. Dopo aver selezionato la voce [INFORMATION], premere il tasto ▸ Le informazioni del prodotto vengono visualizzate.
2. Premere il tasto MENU.

Le informazioni sul prodotto non saranno più visualizzate.

Nota:

• L'indicazione della durata di uso al momento dell'acquisto può risultare diversa da 0 (zero), a seguito dei controlli effettuati in fabbrica e di altre simili attività che possono aver avuto luogo durante la fabbricazione.

OFF TIMER

(TIMER PER SPEGNIMENTO AUTOMATICO)

Allo scadere del periodo di tempo prestabilito l'apparecchio si spegne automaticamente.

1. Dopo aver selezionato la voce [OFF TIMER], premere il tasto ▸
2. Selezionare la posizione [ON] o [OFF] agendo opportunamente sui tasti ◂ o ▸.

Se è stata selezionata la posizione [ON], agire poi sul tasto ▽ / MODE e predisporre il periodo di tempo al termine del quale si vuole che l'apparecchio si spenga automaticamente, agendo opportunamente sui tasti ◂ o ▸. (La predisposizione può essere effettuata in unità di ore, da 1 a 23 ore.)

1. Premere il tasto MENU.

Note:

• Se è stata selezionata la posizione [ON], nel corso degli ultimi 5 minuti prima dello spegnimento, e per una durata di circa 5 secondi allo scadere di ogni minuto, sullo schermo in alto a destra viene visualizzato il tempo rimanente sino allo spegnimento.
• Operazioni dal momento in cui viene visualizzato il tempo residuo fino alla disattivazione dell'alimentazione
• Per estendere il periodo, premere il tasto di alimentazione.

Se si preme il tasto di alimentazione, l'alimentazione viene interrotta entro un'ora. (Alla successiva accensione il tempo di spegnimento verrà automaticamente reimpostato sull'ora impostata al punto 2 descritto sopra.)

• Per disattivare l'alimentazione durante quel periodo, premere il tasto di alimentazione due volte.
• Se si attiva il monitor con il timer di spegnimento a tempo [OFF TIMER] sulla posizione [ON], sullo schermo compare per alcuni secondi il tempo predisposto per lo spegnimento (in assenza di segnali di ingresso compare il messaggio [NO SIGNAL] "nessun segnale").

Cura del monitor

Quando pulite il monitor, scollegate sempre la spina alla presa di corrente alternata.

Mobile e pannello di controllo

Usate un panno morbido ed asciutto per portare via la sporcizia dal mobile e dal pannello di controllo. Se sono molto sporchi, applicate del detersivo neutro ad un panno morbido inumidito, strizzatelo bene, e portate via la sporcizia, detergendo.

Sezione schermo LCD

Usate un panno morbido ed asciutto per portare via la sporcizia e la polvere dalla superficie dello schermo LCD. (È adatto un panno morbido come la garza oppure quello che si usa per pulire le lenti.)

Fori per la ventilazione

Se si è accumulata polvere, rimuoverla. Se la polvere si è accumulata all'interno del monitor, rivolgersi al negozio in cui è stato effettuato l'acquisto della periferica oppure al Centro assistenza autorizzato Sharp più vicino.

ATTENZIONE!

• Non usate mai solventi, benzina, alcol, detersivo per vetri, ecc., in quanto ciò può dare luogo a cambiamenti di colore o di forma.
• Non graffiate mai il monitor con oggetti duri e non esercitate mai una forte pressione, in quanto ciò può lasciare segni o causare difetti di funzionamento.

Immagazzinamento

Se il monitor non verrà usato per lungo tempo, assicuratevi di aver scollegato la spina di alimentazione dalla presa di corrente alternata.

ATTENZIONE!

• Non lasciate il monitor a contatto con gomma o plastica per periodi di tempo prolungati, in quanto ciò può dare luogo a cambiamenti del colore o della forma.

Ricerca ed eliminazione di inconvenienti

Se pensate che il monitor possa avere dei difetti di funzionamento, controllate i punti seguenti prima di portarlo a riparare.

Se, dopo ciò, esso continua a non funzionare, mettetevi in contatto con il negozio dove avete acquistato il monitor oppure con il più vicino centro autorizzato del Servizio Tecnico Assistenza Clienti della Sharp.

I tubi fluorescenti del monitor hanno una durata di vita utile limitata.

• Se lo schermo si scurisce, lampeggia con insistenza o non si illumina, significa che il tubo fluorescente ha raggiunto la fine della sua durata di servizio. Per favore informatevi presso il negozio dal quale avete acquistato il monitor oppure dal Centro del Servizio Tecnico Assistenza Clienti della Sharp più vicino a voi.
• Nel periodo iniziale del loro uso, a causa delle caratteristiche dei tubi fluorescenti, lo schermo potrebbe presentare uno sfarfallamento.

(Questo non è un difetto di funzionamento.)

Se ciò dovesse verificarsi, controllate spegnendo prima di tutto l'alimentazione e quindi riaccendendola.

Nel monitor non appare nessun'immagine

(il LED di alimentazione non è acceso).

• Il cavo di alimentazione rete è collegato correttamente? (p.101)

Nel monitor non appare nessun'immagine

(il LED di alimentazione è acceso).

• Il computer è collegato correttamente? (p.99, 100)
• Il computer è acceso?
• Se si utilizza il modello LL-193G, accertarsi che sia selezionato il terminale di ingresso del segnale corretto. (p.102)
• La sincronizzazione del segnale del computer corrisponde alle specifiche del monitor? (p.113)
• Il computer si trova nel modo di risparmio energetico?

Provare a premere un tasto sulla tastiera o a spostare il mouse.

I tasti di controllo non funzionano.

• Il blocco di regolazioni è attivo? (p.103)

L'immagine appare distorta.

• La sincronizzazione del segnale del computer corrisponde alle specifiche del monitor? (p.113)
• Se state usando il segnale analogico, eseguite la regolazione automatica dello schermo. (p.105)
• Se è possibile modificare il rapporto di frequenza del computer che si sta utilizzando, passare ad una frequenza inferiore. (p.113)

Non si sente nessun suono dagli altoparlanti.

• Il cavo audio è connesso correttamente? (p.100)
• Eseguite la procedura di regolazione del volume. (p.104)
• Le cuffie sono collegate?
• Non c'è suono dagli altoparlanti quando il monitor si trova in modo di risparmio energetico (la spia LED di alimentazione si illumina in colore arancione).

Informazioni per i clienti sull'eliminazione di questo prodotto SHARP in condizioni di protezione ambientale

Se questo prodotto non può più essere usato, dovrebbe essere dato via ed essere eliminato in modo legalmente corretto ed in condizioni ambientali sane.

NON BUTTARE VIA QUESTO PRODOTTO CON I VOSTRI RIFIUTI DOMESTICI O MESCOLATO CON ALTRI RIFIUTI! POTRESTE METTERE L'AMBIENTE IN PERICOLO!

La Sharp Corporation si dedica alla protezione dell'ambiente ed a conservare l'energia. Il nostro obiettivo è di minimizzare l'impatto ambientale dei nostri prodotti realizzando e migliorando continuamente le tecnologie dei prodotti, i disegni e le informazioni del cliente diretti alla protezione ambientale.

(1) Per i nostri clienti in Belgio, Olanda, Svezia e Svizzera.

La SHARP partecipa nei sistemi di riciclaggio nazionali rispettivi per apparecchi elettronici, che sono stati fondati in base alle leggi di protezione ambientale in questi paesi. Si prega di vedere qui i particolari sui paesi rispettivi.

Paese	Informazioni per il riciclaggio per quello paese
Svezia	Si prega di usare ilsystemadi riciclaggio elettronico svedese denominato "ELRETUR",e consultare il site web facendo cliusc http://www.el-kretsen.se
Olanda	Si prega di usare il systemadi riciclaggio elettronico olandese denominato "ICT-Milieu",e consultare il site web facendo cliusc http://www.nederlandlandict.nl/
Belgio	Si prega di usare il systemadi riciclaggio elettronico belga denominato "Recupel",e consultare il site webfacendo cliusc http://www-recupel.be
Svizzera	Si prega di usare il systemadi riciclaggio elettronico svizzero denominato "SWICO",e consultare il site web facendo cliusc http://www.swico.ch

(2) Per i nostri clienti negli Stati Uniti

Questo prodotto utilizza la saldatura stagno e piombo e una lampada fluorescente che contiene una piccola quantità di mercurio. L'eliminazione di questi materiali sarà regolata con dovute considerazioni ambientali. Per la raccolta e le informazioni sul riciclaggio, si prega di prendere contatto con le autorità locali o la Electronics Industries Alliance: http://www.eiae.org

Specifiche

Specifiche del prodotto

Nome del modello

LL-193A-B (Nero)

LL-193G-W (Avorio)/LL-193G-B (Nero)

Schermo LCD

Modulo TFT LCD da 19"

Dimensioni effettive dello schermo

19,0" (48,2 cm) misurati diagonalmente

Risoluzione (max.)

SXGA 1280 x 1024 pixel

Colori visualizzabili (max.)

[LL-193A]

Circa 16,19 million di colori (6 bit + FRC)

[LL-193G]

Circa 16,77 milioni di colori (8 bit)

Luminosità (max.)

[LL-193A] 250 cd/m²

[LL-193G] 230 cd/m²

(La luminosità dello schermo si deteriora con il

tempo. La luminosità costante non può essere

mantenuta.)

Dimensione dei pixel (O × V)

0,294 mm x 0,294 mm

Rapporto del contrasto

[LL-193A] 500:1

[LL-193G] 600:1

Angolo di visibilità

[LL-193A] Sinistra - destra 160° ; alto - basso 160°

(rapporto del contrasto > 5:1)

[LL-193G] Sinistra - destra 178° ; alto - basso 178°

(rapporto del contrasto > 10:1)

Dimensioni di visualizzazione dello schermo (O x V)

376,3 mm x 301,1 mm

Segnale video

[LL-193A]

RGB analogico (0,7 Vp-p) [75Ω]

[LL-193G]

Analogico: RGB analogico (0,7 Vp-p) [75Ω]

Digitale: DVI standard basato su 1.0

Segnale di sincronismo

Sincronismo separato (livello TTL: +/−)

sincronismo su verde,

sincronismo composito (livello TTL: +/−)

Compensazione dell'espansione

Filtraggio digitale (Ingrandimento degli schermi

VGA/SVGA/XGA, ecc. sino a schermo di grande dimensioni.)

È disponibile solo la scalatura a schermo intero.

Non è possibile scalare l'immagine a schermo

1:1 oppure con un rapporto larghezza/altezza

(rapporto orizzontale/verticale) fisso.

Plug & Play

VESA Compatible DDC2B

Gestione dell'energia

[LL-193A] VESA: basata su DPMS

[LL-193G] VESA: basata su DPMS

DVI: basata su DMPM

Uscita altoparlanti

1W+1W

Terminale del segnale di ingresso

[LL-193A] Analogico: D-sub mini a 15 pin in 3 file

[LL-193G] Analogico: D-sub mini a 15 pin in 3 file

Digitale: DVI-D a 24 pin

Terminale di ingresso audio

Terminale per le cuffie

Regolazione dell'altezza [LL-193G]

Campo di regolazione: circa 70 mm

Inclinazione dello schermo

[LL-193A]

Verso l'alto circa 0° - 25° ; verso il basso circa 0° - 5°

[LL-193G]

Verso l'alto circa 0° - 20° ; verso il basso circa 0° - 5°

Rotazione dello schermo [LL-193G]

Circa 30° dal centro alla sinistra e

circa 30° dal centro alla destra.

Alimentazione

100 V C.A. - 240 V C.A., 50/60 Hz

Temperatura dell'ambiente operativo

5°C - 35°C

Potenza assorbita

[LL-193A] 31 W (senza ingresso audio)

(35 W Massima, 1,2 W in modo di risparmio energetico)

[LL-193G] 43 W (senza ingresso audio)

(50 W Massima, 1,2 W in modo di risparmio energetico)

Dimensioni (L x P x A)

[LL-193A]

Circa 418 mm x 220 mm x 416 mm

[LL-193G]

Circa 418 mm x 243 mm x 436 mm - 506 mm

Peso (Esclusi cavi.)

[LL-193A]

Circa 6,9 kg

Circa 5,2 kg (escluso il supporto e la base)

[LL-193G]

Circa 7,1 kg

Circa 5,2 kg (escluso il supporto e la base)

Specifiche

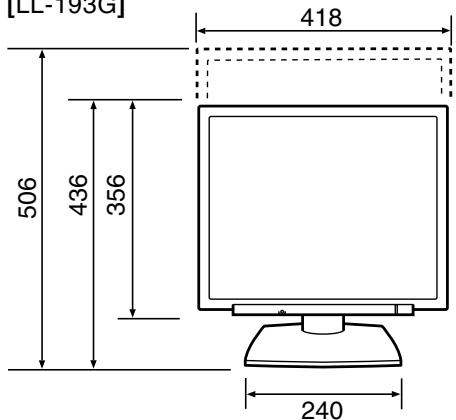

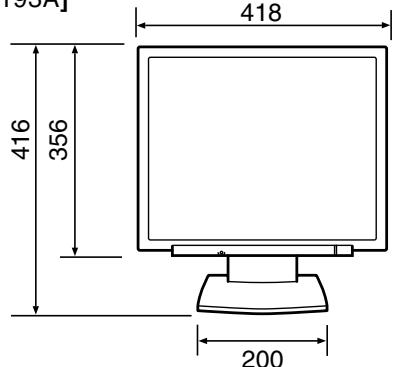

Dimensioni (Unità: mm)

[LL-193A]

• Cavo segnale analogico: circa 1,8 m
• Cavo audio: circa 1,8 m

[LL-193G]

• Cavo segnale digitale: circa 1,8 m

Nota:

• Per facilitare una politica di miglioramenti continui, la SHARP si riserva il diritto di cambiare il disegno e le caratteristiche per perfezionamenti senza preavviso. Le caratteristiche di prestazioni numericamente indicate sono valori nominali delle unità di produzione. Possono tuttavia verificarsi variazioni di valori rispetto ai suddetti nelle unità individuali.

[LL-193G]

Sincronizzazioni rilevanti del segnale (analogico)

Risoluzione dello schermo		Sincronismo orizzontale	Sincronismo verticale	Frequenza puniti
VESA	640x480	31,5kHz	60Hz	25,175MHz
		37,9kHz	72Hz	31,5MHz
		37,5kHz	75Hz	31,5MHz
	800x600	35,1kHz	56Hz	36,0MHz
		37,9kHz	60Hz	40,0MHz
		48,1kHz	72Hz	50,0MHz
		46,9kHz	75Hz	49,5MHz
	1024x768	48,4kHz	60Hz	65,0MHz
		56,5kHz	70Hz	75,0MHz
		60,0kHz	75Hz	78,75MHz
	1152x864	67,5kHz	75Hz	108,0MHz
	1280x960	60,0kHz	60Hz	108,0MHz
	1280x1024	64,0kHz	60Hz	108,0MHz
		80,0kHz	75Hz	135,0MHz
Testo US	720x400	31,5kHz	70Hz	28,3MHz
Serie Power Macintosh	640x480	35,0kHz	66,7Hz	30,2MHz
	832x624	49,7kHz	74,6Hz	57,3MHz
	1024x768	60,2kHz	75Hz	80,0MHz
	1152x870	68,7kHz	75Hz	100,0MHz
	1280x1024	64,0kHz	60Hz	108,0MHz
		80,0kHz	75Hz	135,0MHz
Serie Sun Ultra	1024x768	48,3kHz	60Hz	64,13MHz
		53,6kHz	66Hz	70,4MHz
		56,6kHz	70Hz	74,25MHz
	1152x900	61,8kHz	66Hz	94,88MHz
		71,8kHz	76,2Hz	108,23MHz
	1280x1024	71,7kHz	67,2Hz	117,01MHz
		81,1kHz	76Hz	134,99MHz

• La risoluzione consigliata è 1280 x 1024.
• Tutti sono conformi solo al non interlacciamento.
• In base al tipo di computer da collegare, è possibile che la visualizzazione non sia corretta, anche quando vengono immessi i segnali rilevanti indicati nella tabella sulla destra.
• Le frequenze per le serie Power Macintosh e Sun Ultra sono valori di riferimento. Per collegare, potrebbe essere necessario un altro adattatore (da acquistare in commercio).
• Se il monitor riceve dei segnali di sincronismo che non sono compatibili, verrà visualizzato [OUT OF TIMING]. Seguite il manuale d'uso del vostro computer per impostare il sincronismo in modo da renderlo compatibile con quello del monitor.
• Se il monitor non riceve nessun segnale (segnale di sincronismo), verrà visualizzato [NO SIGNAL].

Sincronizzazioni rilevanti del segnale (digitale) [LL-193G]

Risoluzione dello schermo		Sincronismo orizzontale	Sincronismo verticale	Frequenza puniti
VESA	640x480	31,5kHz	60Hz	25,175MHz
		37,9kHz	72Hz	31,5MHz
		37,5kHz	75Hz	31,5MHz
	800x600	37,9kHz	60Hz	40,0MHz
		48,1kHz	72Hz	50,0MHz
		46,9kHz	75Hz	49,5MHz
	1024x768	48,4kHz	60Hz	65,0MHz
		56,5kHz	70Hz	75,0MHz
		60,0kHz	75Hz	78,75MHz
	1152x864	67,5kHz	75Hz	108,0MHz
	1280x960	60,0kHz	60Hz	108,0MHz
	1280x1024	64,0kHz	60Hz	108,0MHz
Testo US	720x400	31,5kHz	70Hz	28,3MHz

• La risoluzione consigliata è 1280 x 1024.
• Tutti sono conformi solo al non interlacciamento.
• A questo terminale è possibile collegare un computer con un terminale di uscita conforme a DVI (DVI-D a 24 pin oppure DVI-I a 29 pin) e con capacità di uscita SXGA.
• In base al tipo di computer da collegare, è possibile che la visualizzazione non sia corretta anche quando vengono immessi i segnali rilevanti indicati nella tabella sulla destra.
• Se il monitor riceve dei segnali di sincronismo che non sono compatibili, verrà visualizzato [OUT OF TIMING]. Seguite il manuale d'uso del vostro computer per impostare il sincronismo in modo da renderlo compatibile con quello del monitor.
• Se il monitor non riceve nessun segnale (segnale di sincronismo), verrà visualizzato [NO SIGNAL].

Specifiche

Pin del connettore di ingresso del segnale analogico

N°	Funzione
1	Segnale video rosso in ingresso
2	Segnale video verde in ingresso
3	Segnale video blu in ingresso
4	N.C.
5	GND (massa)
6	GND (massa) per il segnale video rosso
7	GND (massa) per il segnale video verde
8	GND (massa) per il segnale video blu
9	+5V
10	GND (massa)
11	N.C.
12	Dati DDC
13	Per l'input del segnale di sincronismo orizzontale
14	Per l'input del segnale di sincronismo verticale
15	Clock DDC

Pin del connettore di ingresso DVI-D [LL-193G]

(Connettore DVI-D con 24 pin)

N°	Funzione	N°	Funzione
1	Dati TMDS 2-	13	N.C.
2	Dati TMDS 2+	14	+5V
3	Dati TMDS schermo 2/4	15	GND (massa)
4	N.C.	16	Rilevamento Hot plug
5	N.C.	17	Dati TMDS 0-
6	Clock DDC	18	Dati TMDS 0+
7	Dati DDC	19	Dati TMDS schermo 0/5
8	N.C.	20	N.C.
9	Dati TMDS 1-	21	N.C.
10	Dati TMDS 1+	22	Clock TMDS schermo
11	Dati TMDS schermo 1/3	23	Clock TMDS +
12	N.C.	24	Clock TMDS -

Gestione dell'energia

Il modello LL-193A si basa sul VESA DPMS. Il modello LL-193G si basa sia sul VESA DPMS che sul DVI DMPM. Per attivare la funzione di gestione energetica, è necessario che anche la scheda video e il computer utilizzato siano conformi a queste norme.

Modo DPMS	Schermo	Potenza assorbita	Sinc. orizzontale	Sinc. verticale
ON	Attivo	35 W* 50 W**	Si	Si
STANDBY	Non attivo	1,2 W	No	Si
SUSPEND			Si	No
OFF			No	No

• LL-193A

**LL-193G

Modo DMPM	Schermo	Potenza assorbita
ON	Attivo	50 W
OFF	Non attivo	1,2 W

DDC (Plug & Play)

Questo monitor supporta lo standard VESA DDC (Display Data Channel).

DDC è uno standard per i segnali per eseguire le funzioni Plug & Play sul monitor o sul computer.

Esso trasferisce delle informazioni, come il grado di risoluzione, tra il monitor ed il computer. Potete utilizzare questa funzione se il vostro computer è conforme al DDC e se è impostato in modo da rilevare il monitor Plug & Play.

Vi sono molte varietà di DDC dovute alle differenze tra i sistemi. Questo monitor funziona con DDC2B.

Installazione delle informazioni di setup e del profilo ICC (Per Windows)

A seconda del computer oppure del sistema operativo può essere necessario usare il computer per eseguire l'installazione delle informazioni di setup del monitor, ecc. In quel caso, seguite i passi indicati sotto per installare le informazioni di setup del monitor. (A seconda del tipo di computer oppure del sistema operativo, i nomi dei comandi ed i metodi possono essere differenti. Per favore seguite il manuale d'uso proprio del computer, mentre leggete questo.)

Profilo ICC

Un profilo ICC (International Color Consortium) è un file che descrive le caratteristiche cromatiche di riproduzione del monitor LCD. Utilizzando un'applicazione che funziona con un profilo ICC, si può realizzare un'elevata riproduzione dei colori.

• Windows 98/2000/Me/XP utilizzano tutti i profili ICC.
• Quando si installano le informazioni di setup di Windows 98/Me/2000/XP (descritte di seguito), anche il profilo ICC viene installato. Se desiderate installare solo il profilo ICC, per favore fate riferimento a "Installazione del profilo ICC" a pagina 117.
• In caso di uso del profilo ICC, procedere alla predisposizione come segue:
• Modalità DISPLAY MODE : [STD] o [OFFICE]
• Modalità WHITE BALANCE : [STD]
• Modalità GAMMA : [0]

Per Windows 95

Installazione delle informazioni di setup del monitor in Windows 95. I messaggi di Windows, citati nelle istruzioni per l'uso che seguono, si basano sulla versione inglese di Windows. In questa spiegazione si parte dall'ipotesi che l'unità CD-ROM sia "D".

1. Inserire il CD-ROM fornito nell'unità CD-ROM del computer.
2. Fate clic sul pulsante [Start]. Da [Settings], scegliete [Control Panel].
3. Fate doppio clic su [Display].
4. Fate clic su [Settings], [Advanced Properties], e [Monitor], e quindi [Change].
5. Fate clic su [Have Disk], confermate che [Copy manufacturer's files from:] è [D:] quando fate clic su [OK].
6. Verificate che le impostazioni del monitor siano selezionate e fate clic su [OK].
7. Controllate che il monitor visualizzi, quindi fate clic su [Apply].
8. Fate clic su [OK] e chiudete la finestra.
9. Espellere il CD-ROM dall'unità CD-ROM.

Per Windows 98

Installazione delle informazioni di setup del monitor in Windows 98, e impostazione del profilo ICC del monitor come valore predeterminato.

I messaggi di Windows, citati nelle istruzioni per l'uso che seguono, si basano sulla versione inglese di Windows.

In questa spiegazione si parte dall'ipotesi che l'unità CD-ROM sia "D".

Se è apparsa la schermata "Add New Hardware Wizard":

1. Inserire il CD-ROM fornito nell'unità CD-ROM del computer.
2. Fate clic su [Next].
3. Spuntate [Display a list of all the drivers in a specific location, so you can select the driver you want.], quindi fate clic su [Next].
4. Quando viene visualizzato [Models], fate clic su [Have disk], confermate che [Copy manufacturer's files from:] è [D:], e fate clic su [OK].
5. Verificate che i particolari del monitor siano selezionati, fate quindi clic su [Next], [Next], e [Finish]. Se appare "Add New Hardware Wizard", ripetete i comandi dell'installazione, cominciando da 2 sopra.
6. Espellere il CD-ROM dall'unità CD-ROM.

Se la schermata "Add New Hardware Wizard" non è apparsa:

1. Inserire il CD-ROM fornito nell'unità CD-ROM del computer.
2. Fare clic sul pulsante [Start]. Da [Settings], scegliere [Control Panel].
3. Fare doppio clic su [Display].
4. Fare clic su [Settings], [Advanced] e [Monitor].
5. In [Options], spuntare [Automatically detect Plug & Play monitors] e fare clic su [Change].
6. Fare clic su [Next].
7. Fare clic su [Display a list of all the drivers in a specific location, so you can select the driver you want.], quindi fare clic su [Next].
8. Quando viene visualizzato [Models], fare clic su [Have disk], confermare che [Copy manufacturer's files from:] è [D:], e fare clic su [OK].
9. Verificare che i particolari del monitor siano selezionati, quindi fare clic su [Next], [Next], e [Finish].
10. Controllare che il monitor visualizzi, quindi fare clic su [Apply].
11. Fare clic su [OK], e chiudere la finestra.
12. Espellere il CD-ROM dall'unità CD-ROM.

Installazione delle informazioni di setup e del profilo ICC (Per Windows)

Per Windows 2000

Installazione delle informazioni di setup del monitor in Windows 2000, e impostazione del profilo ICC del monitor come valore predeterminato. I messaggi di Windows, citati nelle istruzioni per l'uso che seguono, si basano sulla versione inglese di Windows. In questa spiegazione si parte dall'ipotesi che l'unità CD-ROM sia "D".

1. Inserire il CD-ROM fornito nell'unità CD-ROM del computer.
2. Fare clic sul pulsante [Start]. Da [Settings], scegliere [Control Panel].
3. Fare doppio clic su [Display].
4. Fare clic su [Settings], [Advanced] e [Monitor].
5. Fare clic su [Properties], [Driver] e [Update Driver].
6. Quando appare [Upgrade Device Driver Wizard], fare clic su [Next].
7. Spuntare [Display a list of the known drivers for this device so that I can choose a specific driver] e fare clic su [Next].
8. Quando viene visualizzato [Models], fare clic su [Have disk], confermare che [Copy manufacturer's files from:] è [D:], e fare clic su [OK].
9. Selezionare il monitor dall'elenco visualizzato e fare clic su [Next].
10. Fare clic su [Next], verificare che il nome del monitor appaia sullo schermo, e fare clic su [Finish]. Se appare [The Digital Signature Not Found], fare clic su [Yes].
11. Fare clic su [Close].
12. Fare clic su [OK], e chiudere la finestra.
13. Espellere il CD-ROM dall'unità CD-ROM.

Per Windows Me

Installazione delle informazioni di setup del monitor in Windows Me e impostazione del profilo ICC del monitor come valore predefinito. I messaggi di Windows citati nelle istruzioni per l'uso che seguono si basano sulla versione inglese di Windows. In questa spiegazione si parte dall'ipotesi che l'unità CD-ROM sia "D".

Se è apparsa la schermata "Add New Hardware Wizard":

1. Inserire il CD-ROM fornito nell'unità CD-ROM del computer.
2. Spuntate [Specify the location of the driver [Advanced]] e fate clic su [Next].
3. Spuntate [Display a list of all the drivers in a specific location, so you can select the driver you want.], quindi fate clic su [Next].
4. Quando viene visualizzato [Models], fate clic su [Have disk], confermate che [Copy manufacturer's files from:] è [D:], e fate clic su [OK].
5. Selezionate i dettagli del monitor dalla lista, fate quindi clic su [Next], [Next] e [Finish]. Se appare "Add New Hardware Wizard", ripetete i comandi dell'installazione, cominciando da 2 in poi.
6. Espellere il CD-ROM dall'unità CD-ROM.

Se la schermata "Add New Hardware Wizard" non è apparsa:

1. Inserire il CD-ROM fornito nell'unità CD-ROM del computer.
2. Fate clic sul pulsante [Start]. Da [Settings], scegliete [Control Panel].
3. Fate doppio clic su [Display].
4. Fate clic su [Settings], [Advanced] e [Monitor].
5. In [Options], spuntate [Automatically detect Plug & Play monitors] e fate clic su [Change].
6. Spuntate [Specify the location of the driver [Advanced]] e fate clic su [Next].
7. Viene visualizzato un elenco di tutti i driver in una posizione specifica, così potete selezionare il driver desiderato. Fate clic su [Next].
8. Quando viene visualizzato [Models], fate clic su [Have disk], confermate che [Copy manufacturer's files from:] è [D:], e fate clic su [OK].
9. Selezionate i dettagli del monitor, quindi fate clic su [Next], [Next] e [Finish].
10. Controllate che i dettagli del monitor siano visualizzati, quindi fate clic su [Apply].
11. Fate clic su [OK] e chiudete la finestra.
12. Espellere il CD-ROM dall'unità CD-ROM.

Installazione delle informazioni di setup e del profilo ICC (Per Windows)

Per Windows XP

Installazione delle informazioni di setup del monitor in Windows XP e impostazione del profilo ICC del monitor come valore predeterminato. I messaggi di Windows, citati nelle istruzioni per l'uso che seguono, si basano sulla versione inglese di Windows. In questa spiegazione si parte dall'ipotesi che l'unità CD-ROM sia "D".

1. Inserire il CD-ROM fornito nell'unità CD-ROM del computer.
2. Fate clic sul pulsante [Start]. Scegliete [Control Panel].
3. Fate clic su [Appearance and Themes] e [Display]. Se utilizzate la visualizzazione classica, fate doppio clic su [Display].
4. Fate clic su [Settings], [Advanced] e [Monitor].
5. Fate clic su [Properties], [Driver] e [Update Driver]. Viene visualizzata la [Hardware Update Wizard]. Quando viene chiesto se effettuare la ricerca degli aggiornamenti di Windows per il driver della periferica, selezionate [No, not this time] quando fate clic su [Next].
6. Selezionate [Install from a list or specific location [Advanced]] e fate clic su [Next].
7. Spuntate [Don't search. I will choose the driver to install.] e fate clic su [Next].
8. Fate clic su [Have disk], confermate che [Copy manufacturer's files from:] è [D:], e fate clic su [OK].
9. Selezionate il monitor dall'elenco visualizzato e fate clic su [Next]. Se appare [has not passed Windows Logo testing...], fate clic su [Continue Anyway].
10. Verificate che il nome del monitor appaia sullo schermo.
11. Fate clic su [Finish].
12. Fate clic su [Close].
13. Fate clic su [OK], e chiudete la finestra.
14. Espellere il CD-ROM dall'unità CD-ROM.

Installazione del profilo ICC

Installazione del profilo ICC del monitor. (Se le informazioni di setup sono già installate, lo è anche il profilo e non occorre installarlo.) I messaggi di Windows, citati nelle istruzioni per l'uso che seguono, si basano sulla versione inglese di Windows.

1. Inserire il CD-ROM fornito nell'unità CD-ROM del computer.
2. Fate clic sul pulsante [Start]. Da [Settings], scegliete [Control Panel].
3. Fate doppio clic su [Display]. Quando utilizzate la visualizzazione per categoria in Windows XP, fate clic su [Appearance and Themes], quindi su [Display].
4. Fate clic su [Settings] e [Advanced].
5. Fate clic su [General] e da [Compatibility] selezionate [Apply the new display setting without restarting], quindi fate clic su [Color Management].
6. Fate clic su [Add] e selezionate CD-ROM come localizzazione del file.
7. Selezionate il profilo cromatico che volete installare e fate clic su [Add].
8. Selezionate il profilo e fate clic su [Set As Default].
9. Fate clic su [OK] e chiudete la finestra.
10. Espellere il CD-ROM dall'unità CD-ROM.
11. In caso di uso del profilo ICC, procedere alla predisposizione come segue:
12. Modalità DISPLAY MODE : [STD] o [OFFICE]
13. Modalità WHITE BALANCE : [STD]
14. Modalità GAMMA : [0]

Informazioni sul profilo ColorSync (Per MacOS)

Il profilo ColorSync

ColorSync è il sistema di gestione dei colori della Apple Computer e consente di realizzare la riproduzione dei colori, quando lo si usa con un'applicazione compatibile. Un profilo ColorSync descrive le caratteristiche cromatiche del monitor LCD.

Nota:

• Il profilo ColorSync di questo monitor funziona con MacOS 8.5 o superiore.
• In caso di utilizzo del profilo ColorSync, procedere alla predisposizione come segue:
• Modalità DISPLAY MODE : [STD] o [OFFICE]
• Modalità WHITE BALANCE : [STD]
• Modalità GAMMA : [0]

Impostazione del profilo ColorSync

Nota:

• Il computer deve contenere installati uno dei due programmi PC Exchange o File Exchange.
• A seconda del tipo di computer oppure del sistema operativo, i nomi dei comandi ed i metodi possono essere differenti. Per favore seguite il manuale d'uso proprio del computer, e leggete quello.
• Inserire il CD-ROM fornito nell'unità CD-ROM del computer.
• Copiare il profilo da usare dal CD-ROM alla cartella di profili ColorSync.
• Utilizzato il ColorSync sul pannello di controllo, selezionate il profilo da usare.

Istruzioni per collegare un braccio compatibile VESA

È possibile collegare al monitor un braccio oppure un supporto basati sullo standard VESA (da acquistare in commercio). L'acquisto del braccio oppure del supporto è a discrezione del cliente.

Bracci o supporti che si possono utilizzare

I collegamenti devono soddisfare le seguenti condizioni.

• Compatibilità con lo standard VESA.
• Presentare un intervallo di almeno 100 mm x 100 mm tra i fori delle viti sulla sezione da collegare.
• Avere una struttura che renda improbabile una caduta oppure una rottura dopo il collegamento al monitor.

Come collegare il braccio oppure il supporto

• Fate attenzione a non piegare eccessivamente il cavo oppure a non aggiungere dei cavi di prolunga, in quanto ciò potrebbe dare luogo a disturbi al funzionamento.
• Nel seguire queste istruzioni, per favore fate riferimento anche alle istruzioni per l'installazione nel manuale d'uso accluso al braccio oppure al supporto.

ATTENZIONE!

• Prestare attenzione a che le vostre dita non rimangano incastrate tra lo schermo e il supporto e a non lasciar cadere il supporto. Si rischia di ferirsi.
• Non coprite né ostruite le aperture e i fori per evitare che la ventilazione insufficiente provochi surriscaldamento.
• Rimuovere i cavi.
• Stendete un panno morbido su una superficie piana.
• Facendo attenzione a non danneggiare il monitor, appoggiate il monitor sul lato del suo display.
• Per il LL-193G, estendere il supporto alla massima lunghezza prima di posizionare il monitor. (p.97)

ATTENZIONE [LL-193G]

Afferrare saldamente lo schermo e il supporto di sostegno, e ribaltarlo con cura. Quando il monitor è inclinato, il supporto di sostegno potrebbe saltar fuori all'improvviso ed essere causa d'infortunio.

1. Rimuovete le quattro viti e rimuovete il supporto dal monitor.

[LL-193A] Panno morbido

[LL-193G] Panno morbido

Note:

• Il supporto e la base sono specificamente destinati all'utilizzo con questo monitor. Quando viene rimosso, non fissarlo ad altri apparecchi.
• Dopo aver rimosso le viti, conservatele insieme al supporto e alla base. Se il supporto viene collegato nuovamente, utilizzate le viti originarie. Usando altre viti si può danneggiare il monitor internamente.

ATTENZIONE:

Non smontare il supporto di sostegno. Le parti potrebbero saltare fuori ed essere causa di infortunio.

ATTENZIONE:

Immagazzinare il supporto del LL-193G nella sua posizione più estesa. Il supporto si estende e si contrae. Quando il supporto ritorna bruscamente dallo stato contratto a quello esteso, si possono causare lesioni.

Istruzioni per collegare un braccio compatibile VESA

1. Attaccate il braccio al monitor con le quattro viti.

Nota:

• Le viti usate per attaccare il braccio dovrebbero essere viti M4 con una lunghezza di 6 mm - 8 mm sporgenti alla superficie da collegare. Usando qualsiasi altro tipo di viti si può dare luogo alla caduta del monitor oppure a danni alla parte interna del monitor.

6 mm - 8 mm

Viti usate per attaccare il braccio

Braccio

Parte del monitor alla quale il braccio è collegato
