E2600S2 - Table de cuisson electrique SAUTER - Notice d'utilisation et mode d'emploi gratuit

Marque	SAUTER
Modèle	E2600S2
Type de produit	Table de cuisson électrique
Puissance totale	3 kW
Alimentation	220 V monophasé, 16 A
Prise requise	Prise 16 A normalisée CEE 7 ou disjoncteur minipolaire avec ouverture de contacts ≥ 3 mm
Nombre de foyers	2 foyers (rapide et ordinaire)
Commandes	Manettes à 6 positions (0 = arrêt)
Voyant de fonctionnement	Allumé lorsqu'une plaque est en service
Matériau des plaques	Fonte avec revêtement anti-rouille
Matériau de la surface	Émail et inox
Joint d'étanchéité	Autoadhésif, à placer sous le rebord du caisson
Fixation	Étriers de fixation (adaptables pour épaisseur de plan de travail 3 ou 4 cm)
Câble d'alimentation	H 05 VV-F 3G1,5 mm² (2 phases + terre)
Mise à la terre	Obligatoire (fil vert/jaune)
Consommation énergétique	Classe non spécifiée
Dimensions (ouverture encastrement)	Non spécifiées dans la notice
Poids	Non spécifié
Entretien plaques	Essuyer avec un chiffon gras après usage ; éviter les abrasifs
Entretien émail	Eau savonnée tiède, pas d'acides
Entretien inox	Éviter produits abrasifs et éponges métalliques
Sécurité	Arrêt par position 0 sur les manettes ; débrancher avant toute intervention
Garantie	Certificat à faire dater et signer par l'installateur
Service après-vente	Uniquement par technicien qualifié utilisant des pièces d'origine

FOIRE AUX QUESTIONS - E2600S2 SAUTER

Quelle est la puissance totale de la table de cuisson SAUTER E2600S2 ?

La puissance totale est de 3 kW (3000 W).

Quel type de raccordement électrique nécessite cet appareil ?

L'appareil fonctionne en 220 V monophasé et doit être branché sur une prise 16 A normalisée CEE 7 ou un disjoncteur minipolaire avec une distance d'ouverture des contacts d'au moins 3 mm. Le fil de terre (vert/jaune) est obligatoire.

Combien de foyers dispose la table E2600S2 ?

La table est équipée de 2 foyers : un foyer rapide (repéré par un point rouge au centre) et un foyer ordinaire. Chaque foyer est commandé par une manette à 6 positions.

Comment utiliser les plaques pour une cuisson économique ?

Utilisez des récipients à fond plat (acier inoxydable à fond trimétal, aluminium à fond épais ou acier émaillé) dont le diamètre est égal ou supérieur à celui du foyer. Adaptez la puissance au besoin, utilisez un couvercle pour réduire les pertes et coupez l'alimentation en fin de cuisson pour utiliser la chaleur résiduelle.

Comment entretenir les plaques en fonte ?

Après chaque usage, essuyez les plaques avec un chiffon gras. Évitez tout produit abrasif. Les plaques doivent être maintenues sèches ou légèrement graissées en cas d'inutilisation prolongée.

Comment nettoyer les parties en émail et en inox ?

Les parties émaillées se nettoient à l'eau savonnée tiède ou avec un produit du commerce non abrasif. Ne laissez pas séjourner de liquides acides (citron, vinaigre). Les surfaces en inox ne doivent pas être nettoyées avec des éponges métalliques ou des produits abrasifs.

Quelle est la signification des positions de la manette ?

Les positions vont de 0 (arrêt) à 6 (vif). Positions : 1-2 pour tenue au chaud, 2-3-4 pour mijotages doux, 3-4-5 pour cuisson moyenne, 4-5 pour fort, 6 pour vif (ébullition rapide, friture).

Que faire à la première utilisation ou après une longue inactivité ?

Faites fonctionner les plaques à vide, commutateur en position 1, pendant environ 30 minutes pour éliminer l'humidité éventuelle.

Quelles sont les précautions de sécurité à respecter ?

L'appareil doit être relié à la terre obligatoirement. Avant toute intervention, débranchez l'appareil. Ne faites pas fonctionner les plaques sans récipient à température élevée. Les réparations doivent être effectuées par un technicien qualifié.

Comment installer le joint d'étanchéité ?

Le joint autoadhésif fourni doit être placé sous le rebord du caisson, le plus près possible du bord, en faisant le tour complet pour assurer l'étanchéité et empêcher la pénétration d'humidité.

MODE D'EMPLOI E2600S2 SAUTER

Installation utilisation entretien

Madame, Mademoiselle, Monsieur,

Vous venez d'acquérir une de nos tables de cuisson et nous Vous en félicitons.

Pour être à même de l'utiliser dans les valeurs conditions et pour obtenir ce que Vous êtes en droit d'en attendre, nous nous conseillons de lire très attentivement la notice d'utilisation jointe à l'appareil qui a été rédigée spécialement à Your intention, en tenant compte des suggestions et des remarques exprimées par des utilisateurs; les instructions et les conseils qu'elle contient Vous aideront efficacement à découvrir les qualités de Your nouvel appareil.

Sommaire

DESCRlPTIF 3

INSTALLATION page 3-4

— Encastrement — Mise en place du joint Fixation

RACCORDEMENT ELECTRIQUE page 5

UTILISATION 5

RECOMMANDATIONS POUR L'UTILISATION DES PLAQUES ELECTRIQUES

ENTRETIEN page 6

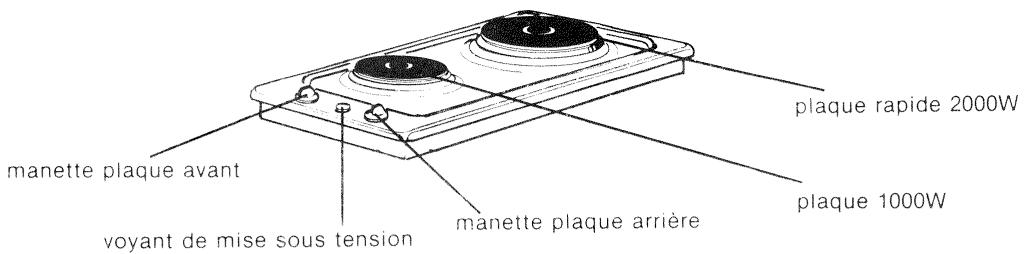

Lorsque l'une des plaques fonctionne, le voyant s'allume

Installation

Ce qui suit concerne exclusivement les installateurs ou les techniciens qualifiés, qui devront se conformer aux normes d'installation en vigueur et aux instructions de cette notice.

Cet appareil est conforme à l'Arrêté du 16 août 1989, relatif à la limitation des perturbations radioélectriques (Directive n° 76.889 modifiée par la Directive CEE n° 87.308).

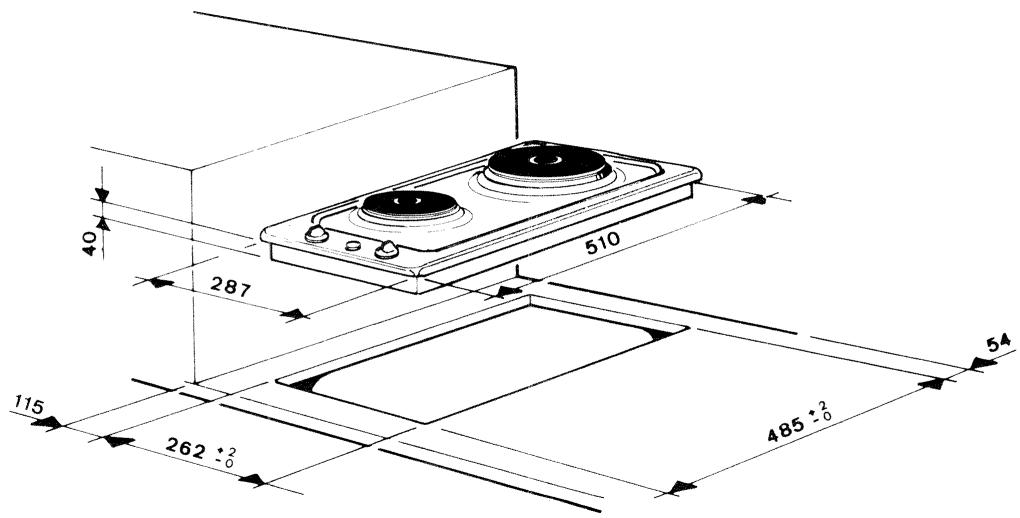

Encastrement

Le meuble ou le support dans lequel est encastrée la table, ainsi que les parois des meubles qui pourraient jouxter celui-ci doivent résister à la chaleur. Pour encastrer la table, réaliser une ouverture rectangulaire dans le plan de travail selon les cotes précisées ci-dessous.

Si l'appareil est installé à proximité d'un meuble haut, une distance minimale de 10 cm entre le meuble haut et le bord de la table est à respecter.

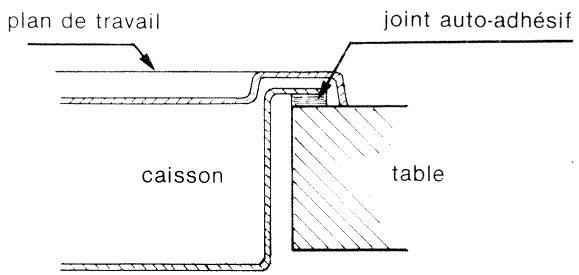

Mise en PLACE du JOINT

Un joint autoadhésif est livré avec l'appareil. Celui-ci doit être placé sous le rebord du caisson, le plus près possible du bord.

Il est nécessaire que ce joint fasse le tour complet et exact pour obtenir une parfaite étanchéité. Celui-ci évite la pénétration d'humidité sous la table.

Sous le caisson électrozingué, 2 orifices rectangulaires sont prévus pour la mise en place des étriers de fixation (fig. A).

Si le plan de travail a une épaissieur de 4 cm, les étriers doivent être placés suivant la fig. B, c'est-à-dire avec la partie la plus longue dans l'ouverture.

Si le support a une épaissur de 3 cm, les étriers doivent être positionnés comme indiqué sur la fig. C, c'est-à-dire avec la partie la plus courte dans le caisson.

Assurez-vous que le joint adhésif offre une bonne étanchéité entre le bord de la table et la surface du plan de travail.

Terminer la fixation en serrant les vis des étriers pour bloquer la table.

Fig. A

Fig. B

Raccordement electrique

La table de cuisson est livrée équipée d'un cordon d'alimentation type H 05 section 1,5mm² à 3 conducteurs (2 phases + terre) ; elle doit être branchée sur le réseau 220V monophasé. Le fil de protection est vert/jaune.

La puissance totale de l'appareil étant de 3kW, raccordez le câble fourni à une prise de courant 16 A normalisée CEE 7 ou intercalez un dispositif de coupure minipolaire ayant une distance d'ouverture des contacts d'au moins 3 mm.

La table doit obligatoirement être reliée à la terre. Notre responsabilité ne saurait être engagée pour tout incident et les conséquences eventuelles qui pourraient survenir à l'usage d'un appareil non relié à la terre ou de prise de terre défectueuse.

Utilisation

À la première utilisation ou après une longue période d'inactivité, faites fonctionner les plaques à vide, commutateur en position 1, pendant environ une demi-heure afin d'éliminer l'humidité éventuelle.

Les plaques rapides (point rouge au centre) ou ordinaires sont commandées par une manette à 6 positions. La position 0 correspond également à l'arrêt de la plaque.

Les différentes allures des plaques correspondant approximativement aux utilisations ci-dessous.

RAPIDE OU ORDINAIRE
0	1 - 2	2 - 3 - 4	3 - 4 - 5	4 - 5	6
ARRET	TENUES AU CHAUD	MIJOTAGES	MOYEN	FORT	VIF
	Mise en attente Plats préts à servir Mijotages doux	Béchamel Beignets Ragoûts Légumes secs Riz au lait Mijotages moyens Réchauffage	Pâtes Pommes de terre à l'eau Potages Confiture Ebullition à petits bouillons	Escalopes Croquettes Légumes frais Potages Fritures de surgelés Pommes de terre sautées	Côtes d'agneau Grillades Omelettes Steaks Ebullition du lait

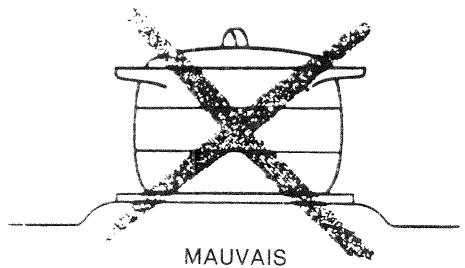

Recommandations pour l'utilisation des plaques electriques

Pour cuisine économique:

Utiliser des récipients à fond plat qui adhérent parfaitement à la surface du foyer:

• en acier inoxydable avec fond trimétal épais ou "sandwich".
• en aluminium avec fond dressé épais
• en acier émailé.
• Adaptez la taille du récipient au besoin réel: le diamètre du fond du récipient doit être égal ou supérieur à celui du foyer utilisé.

Effectuez la fin des cuissons en coupant l'alimentation électrique. Utilisez le plus fréquemment possible un couvercle pour réduire les pertes par évaporation. - Ne fournissez jamais plus de puissance que celle qui peut être absorbée par les aliments : trop de chaleur entraîne des pertes d'eau, de graisse et des déperditions d'énergie. N'utilisez pas plus d'eau que nécessaire. — Evitez de faire fonctionner les plaques sans récipient à température élevée.

Entretien

L'entretien est facilité lorsqu'il est fait avant refroidissement complet. Ne tentez jamais cette opération avec l'appareil en fonctionnement.

Les plaques chauffantes

— Après chaque usage, essuyez les plaques avec un chiffon gras. — Les plaques fonte sont protégées par un revêtement anti-rouille; évitez l'emploi de tout produit abrasif. — Les plaques doivent être maintenues bien sèches ou légèrement graissées en cas de non utilisation prolongée.

L'mail

Les parties émaillées doivent être nettoyées à l'eau savonnée tiède ou avec un produit du commerce. N'utilisez jamais d'abrasifs. Ne laissez pas séjourner sur l'émail des liquides acides tels que jus de citron, vinaigre, etc.

Faites briller avec un chiffon sec ou une peu de chamois.

L'inox

N'utilise jamais de produit abrasif ou d'éponges métalliques, ils pourraient endommager l'appareil.

Conseils generaux

— Avant toute intervention, débrancher l'appareil.

Service apres-vente

Afin de bénéficier de notre garantie, n'oubliez pas de faire dater et signer votre certificat de garantie par votre installateur.

Tout dépannage doit être effectué par un technicien qualifié. Seuls les concessionnaires et distributeurs de leur marque :

— connaissent parfaitement le matériel, — appliquent intégralement nos méthodes de réglage, d'entretien et de réparation, — possèdent et utilisent exclusivement les pièces d'origine.

Lorsque vous alertez le service entretien de votre Distributeur, donnez-lui la référence complète de votre appareil (désignation commerciale, type et numéro de série) ; ces renseignements figurent sur la plaquette signalétique visible, sous le caisson de votre appareil.

Recopiez les des informations ci-dessous:

Les descriptions et caractéristiques figurant sur ce document sont données à titre d'information et non d'engagement. En effet, soucieux de la qualité de nos produits, nous nous réservons le droit d'effectuer, sans préavis, toute modification ou amélioration.
