E2600S1 - Table de cuisson electrique SAUTER - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Table de cuisson électrique
Marque	SAUTER
Modèle	E2600S1
Dimensions (L x P)	510 mm x 287 mm
Dimensions d'encastrement	485 mm x 262 mm
Alimentation électrique	220 V monophasé, 3 kW, 16 A
Nombre de foyers	2 (1 plaque rapide 2000 W, 1 plaque standard 1000 W)
Commande	Manettes rotatives à 6 positions (0 à 6)
Voyant de mise sous tension	Oui, s'allume lorsqu'une plaque fonctionne
Câble d'alimentation	H05 1,5 mm², 3 conducteurs (2 phases + terre)
Type d'installation	Encastrable, avec joint autoadhésif pour étanchéité
Matériau des plaques	Fonte avec revêtement anti-rouille
Matériau du caisson	Électrozingué
Entretien des plaques	Essuyer après usage avec un chiffon gras ; éviter les abrasifs
Entretien des surfaces émaillées	Nettoyer à l'eau savonneuse tiède ; ne pas utiliser d'abrasif
Entretien des surfaces inox	Ne pas utiliser de produit abrasif ni d'éponge métallique
Consommation d'énergie	Puissance totale 3 kW
Sécurité	Mise à la terre obligatoire ; conforme à l'arrêté du 16 août 1989
Service après-vente	Par les concessionnaires et distributeurs SAUTER
Garantie	Certificat de garantie à faire dater et signer par l'installateur

FOIRE AUX QUESTIONS - E2600S1 SAUTER

Quelles sont les dimensions d'encastrement pour la table SAUTER E2600S1 ?

Les dimensions d'encastrement sont de 485 mm en largeur et 262 mm en profondeur. La découpe doit être réalisée dans un plan de travail résistant à la chaleur.

Quelle est la puissance totale de la table de cuisson ?

La puissance totale est de 3 kW (3000 W), répartie entre une plaque rapide de 2000 W et une plaque standard de 1000 W.

Comment brancher électriquement la table SAUTER E2600S1 ?

Elle doit être branchée sur un réseau 220 V monophasé via une prise 16 A normalisée CEE 7 ou un dispositif de coupure mini-polaire. Le câble fourni est de type H05 1,5 mm² à 3 conducteurs (2 phases + terre). La mise à la terre est obligatoire.

Quels types de récipients sont recommandés pour une cuisson économique ?

Utilisez des récipients à fond plat et épais, en acier inoxydable trilaminaire, aluminium à fond dressé ou acier émaillé. Le diamètre du fond doit être égal ou supérieur à celui du foyer.

Comment nettoyer les plaques chauffantes de la table ?

Après chaque usage, essuyez les plaques avec un chiffon gras. Évitez tout produit abrasif. Les plaques en fonte sont protégées par un revêtement anti-rouille. Pour les parties émaillées, utilisez de l'eau savonneuse tiède.

Que faire avant la première utilisation ou après une longue inactivité ?

Faites fonctionner les plaques à vide sur la position 1 pendant environ 30 minutes pour éliminer l'humidité éventuelle.

Comment fixer la table dans le plan de travail ?

Placez le joint autoadhésif sous le rebord du caisson, puis fixez la table à l'aide des étriers de fixation. Serrez les vis pour bloquer la table. L'épaisseur du plan de travail (3 ou 4 cm) détermine le positionnement des étriers.

Quelle est la signification des positions des manettes ?

Les positions de 1 à 6 correspondent à des allures de chauffe : 1-2 pour tenir au chaud, 2-4 pour mijoter, 3-5 pour cuisson moyenne à forte, et 6 pour le vif. La position 0 est l'arrêt.

Que faire en cas de panne ou de dysfonctionnement ?

Contactez un technicien qualifié ou le service après-vente SAUTER via les concessionnaires et distributeurs agréés. Munissez-vous de la référence complète de l'appareil (désignation, type, numéro de série).

Où trouver la plaque signalétique de l'appareil ?

La plaque signalétique se trouve sous le caisson de la table. Elle comporte la désignation commerciale, le type et le numéro de série, nécessaires pour toute intervention.

MODE D'EMPLOI E2600S1 SAUTER

fauter	fauter	fauter
fauter	fauter	fauter
fauter	fauter	fauter

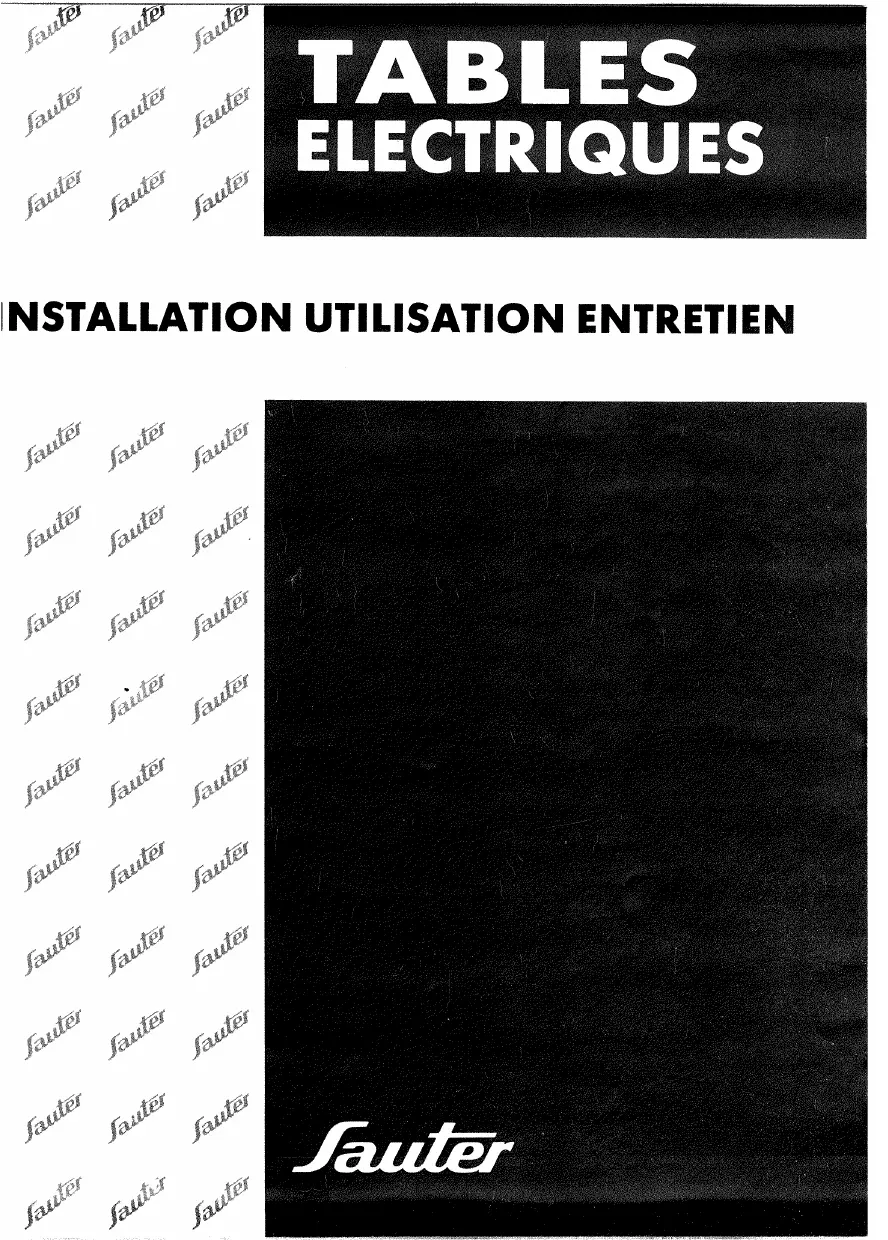

TABLES ELECTRIQUES

INSTALLATION UTILISATION ENTRETIEN

fauter	fauter	fauter
fauter	fauter	fauter
fauter	fauter	fauter
fauter	fauter	fauter
fauter	fauter	fauter
fauter	fauter	fauter
fauter	fauter	fauter
fauter	fauter	fauter
fauter	fauter	fauter
fauter	fauter	fauter
fauter	fauter	fauter

Sauter

Madame, Mademoiselle, Monsieur,

Vous venez d'acquérir une de nos tables de cuisson et nous Vous en félicitons.

Pour être à même de l'utiliser dans les meilleures conditions et pour obtenir ce que Vous êtes en droit d'en attendre, nous Vous conseillons de lire très attentivement la notice d'utilisation jointe à l'appareil qui a été rédigée spécialement à Votre intention, en tenant compte des suggestions et des remarques exprimées par des utilisateurs; les instructions et les conseils qu'elle contient Vous aideront efficacement à découvrir les qualités de Votre nouvel appareil.

SOMMAIRE

DESCRIPTIF ...... page 3

INSTALLATION ...... page 3-4

— Encastrement

— Mise en place du joint

— Fixation

RACCORDEMENT ELECTRIQUE ...... page 5

UTILISATION ...... page 5

RECOMMANDATIONS POUR L'UTILISATION DES

PLAQUES ELECTRIQUES ...... page 6

ENTRETIEN ...... page 6

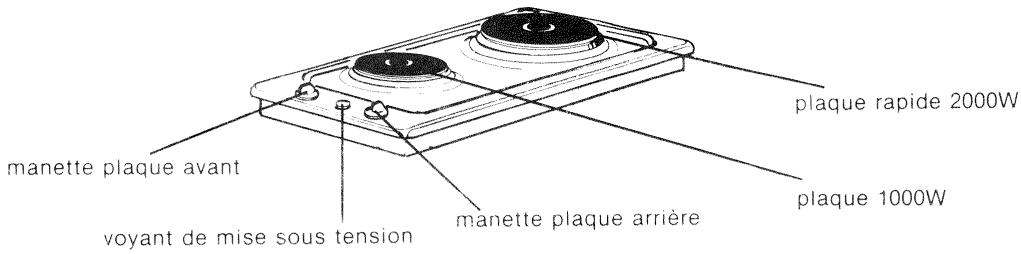

manette plaque avant voyant de mise sous tension manette plaque arrière plaque rapide 2000W plaque 1000W

Lorsque l'une des plaques fonctionne, le voyant s'allume

INSTALLATION

Ce qui suit concerne exclusivement les installateurs ou les techniciens qualifiés, qui devront se conformer aux normes d'installation en vigueur et aux instructions de cette notice.

Cet appareil est conforme à l'Arrêté du 16 août 1989, relatif à la limitation des perturbations radioélectriques (Directive n° 76.889 modifiée par la Directive CEE n° 87.308).

ENCASTREMENT

Le meuble ou le support dans lequel est encastré la table, ainsi que les parois des meubles qui pourraient jouxter celui-ci doivent résister à la chaleur.

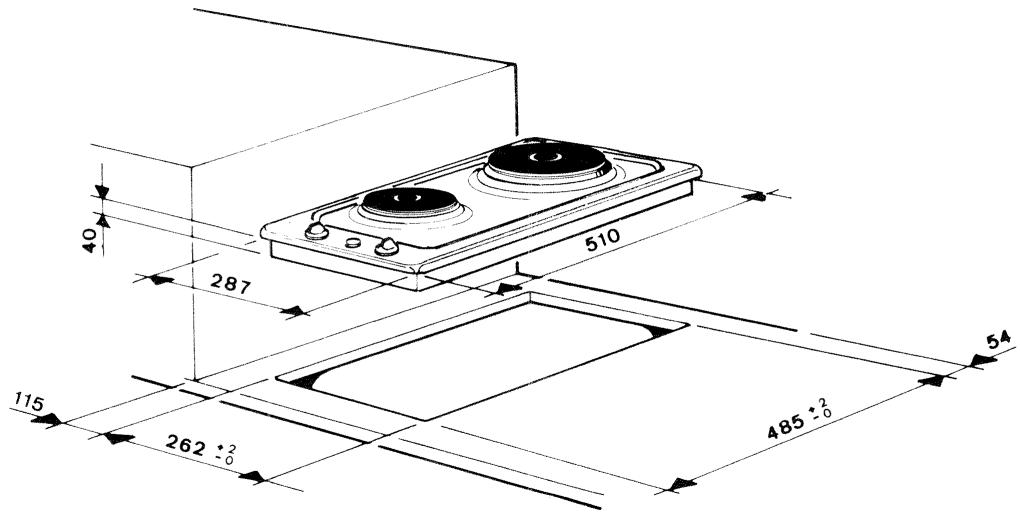

Pour encastrer la table, réaliser une ouverture rectangulaire dans le plan de travail selon les cotes précisées ci-dessous.

Si l'appareil est installé à proximité d'un meuble haut, une distance minimale de 10 cm. entre le meuble haut et le bord de la table est à respecter.

40 287 510 115 262 :²₀ 485 :²₀ 54

MISE EN PLACE DU JOINT

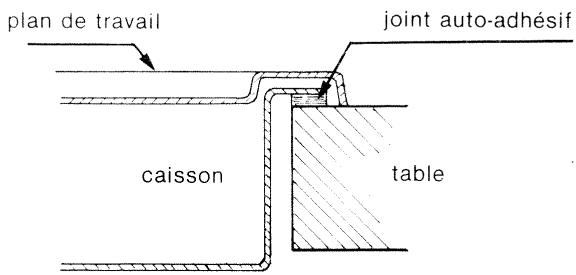

Un joint autoadhésif est livré avec l'appareil. Celui-ci doit être placé sous le rebord du caisson, le plus près possible du bord.

Il est nécessaire que ce joint fasse le tour complet et exact pour obtenir une parfaite étanchéité. Celui-ci évite la pénétration d'humidité sous la table.

plan de travail joint auto-adhésif caisson table

FIXATION

Sous le caisson électrozingué, 2 orifices rectangulaires sont prévus pour la mise en place des étriers de fixation (fig. A).

Si le plan de travail a une épaisseur de 4 cm. les étriers doivent être placés suivant la fig. B, c'est-à-dire avec la partie la plus longue dans l'ouverture.

Si le support a une épaisseur de 3 cm, les étriers doivent être positionnés comme indiqué sur la fig. C, c'est-à-dire avec la partie la plus courte dans le caisson.

Assurez-vous que le joint adhésif offre une bonne étanchéité entre le bord de la table et la surface du plan de travail.

Terminer la fixation en serrant les vis des étriers pour bloquer la table.

La table de cuisson est livrée équipée d'un cordon d'alimentation type H 05 section 1,5 mm² à 3 conducteurs (2 phases + terre); elle doit être branchée sur le réseau 220 V monophasé. Le fil de protection est vert/jaune.

La puissance totale de l'appareil étant de 3 kW, raccordez le cable fourni à une prise de courant 16 A normalisée CEE 7 ou intercalez un dispositif de coupure minipolaire ayant une distance d'ouverture des contacts d'au moins 3 mm.

La table doit obligatoirement être reliée à la terre. Notre responsabilité ne saurait être engagée pour tout incident et les conséquences éventuelles qui pourraient survenir à l'usage d'un appareil non relié à la terre ou de prise de terre défectueuse.

UTILISATION

A la première utilisation ou après une longue période d'inactivité, faites fonctionner les plaques à vide, commutateur en position 1, pendant environ une demi-heure afin d'éliminer l'humidité éventuelle.

Les plaques rapides (point rouge au centre) ou ordinaires sont commandées par une manette à 6 positions. La position 0 correspond également à l'arrêt de la plaque.

Les différentes allures des plaques correspondent approximativement aux utilisations ci-dessous.

RAPIDE OU ORDINAIRE
0	1 - 2	2 - 3 - 4	3 - 4 - 5	4 - 5	6
ARRET	TENUES AU CHAUD	MIJOTAGES	MOYEN	FORT	VIF
	Mise en attente Plats prêts à servir Mijotages doux	Béchamel Beignets Ragoûts Légumes secs Riz au lait Mijotages moyens Réchauffage	Pâtes Pommes de terre à l'eau Potages Confiture Ebullition à petits bouillons	Escalopes Croquettes Légumes frais Potages Fritures de surgelés Pommes de terre sautées	Côtes d'agneau Grillades Omelettes Steaks Ebullition du lait

RECOMMANDATIONS POUR L'UTILISATION DES PLAQUES ELECTRIQUES

Pour cuisiner économique:

— Utiliser des récipients à fond plat qui adhèrent parfaitement à la surface du foyer:

• en acier inoxydable avec fond trimétal épais ou “sandwich”.
• en aluminium avec fond dressé épais
• en acier émaillé.

— Adaptez la taille du récipient au besoin réel: le diamètre du fond du récipient doit être égal ou supérieur à celui du foyer utilisé.

— Effectuez la fin des cuissons en coupant l'alimentation électrique.
— Utilisez le plus fréquemment possible un couvercle pour réduire les pertes par évaporation.
— Ne fournissez jamais plus de puissance que celle qui peut être absorbée par les aliments: trop de chaleur entraîne des pertes d'eau, de graisse et des déperditions d'énergie. N'utilisez pas plus d'eau que nécessaire.
— Evitez de faire fonctionner les plaques sans récipient à température élevée.

L'entretien est facilité lorsqu'il est fait avant refroidissement complet. Ne tentez jamais cette opération avec l'appareil en fonctionnement.

LES PLAQUES CHAUFFANTES

— Après chaque usage, essuyez les plaques avec un chiffon gras.
— Les plaques fonte sont protégées par un revêtement anti-rouille; évitez l'emploi de tout produit abrasif.
— Les plaques doivent être maintenues bien sèches ou légèrement graissées en cas de non utilisation prolongée.

L'EMAIL

Les parties émaillées doivent être nettoyées à l'eau savonneuse tiède ou avec un produit du commerce. N'utilisez jamais d'abrasif. Ne laissez pas séjourner sur l'émail des liquides acides tels que jus de citron, vinaigre, etc.

Faites briller avec un chiffon sec ou une peau de chamois.

L'INOX

N'utilisez jamais de produit abrasif ou d'éponges métalliques, ils pourraient endommager l'appareil.

CONSEILS GENERAUX

— Avant toute intervention, débrancher l'appareil.

SERVICE APRES-VENTE

Afin de bénéficier de notre garantie, n'oubliez pas de faire dater et signer votre certificat de garantie par votre installateur.

Tout dépannage doit être effectué par un technicien qualifié. Seuls les concessionnaires et distributeurs de votre marque:

— connaissent parfaitement le matériel,
— appliquent intégralement nos méthodes de réglage, d'entretien et de réparation,
— possèdent et utilisent exclusivement les pièces d'origine.

Lorsque vous alertez le service entretien de votre Distributeur, donnez-lui la référence complète de votre appareil (désignation commerciale, type et numéro de série); ces renseignements figurent sur la plaquette signalétique visible, sous le caisson de votre appareil.

Recopiez les dès maintenant ci-dessous:

Les descriptions et caractéristiques figurant sur ce document sont données à titre d'information et non d'engagement. En effet, soucieux de la qualité de nos produits, nous nous réservons le droit d'effectuer, sans préavis, toute modification ou amélioration.

fauter	fauter	fauter	fauter	fauter
fauter	fauter	fauter	fauter	fauter
fauter	fauter	fauter	fauter	fauter

Référence: E 2600 B* E 2600 S*
