E2600B2 - Table de cuisson electrique SAUTER - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Table de cuisson électrique
Marque	SAUTER
Modèle	E2600B2
Alimentation	220 V monophasé, 3 kW, 16 A
Nombre de foyers	2
Type de plaques	Rapides (point rouge) et ordinaires
Commandes	Manette à 6 positions (0-6)
Voyant de fonctionnement	Oui, s'allume lorsqu'une plaque fonctionne
Cordon d'alimentation	H05 1,5 mm², 3 conducteurs (2 phases + terre)
Protection électrique	Mise à la terre obligatoire ; dispositif de coupure minipolaire avec distance d'ouverture ≥ 3 mm
Dimensions d'encastrement	Consulter la notice (cotes non fournies)
Poids	Non spécifié
Matériaux	Fonte pour plaques, émail et inox pour surfaces
Entretien des plaques	Nettoyage avec chiffon gras après chaque usage ; éviter abrasifs ; maintenir sec ou légèrement graissé
Entretien de l'émail	Eau savonneuse tiède ; pas d'abrasif ; éviter acides (citron, vinaigre)
Entretien de l'inox	Pas de produit abrasif ni d'éponge métallique
Température ambiante	Résistance à la chaleur pour meuble adjacent (distance minimale 10 cm d'un meuble haut)
Usage	Intérieur uniquement
Garantie	Certificat de garantie à faire signer par l'installateur
Service après-vente	Technicien qualifié ; utiliser pièces d'origine ; donner référence complète
Numéro de série	Sur plaquette signalétique sous le caisson

FOIRE AUX QUESTIONS - E2600B2 SAUTER

Comment installer la table de cuisson SAUTER E2600B2 ?

L'installation doit être réalisée par un technicien qualifié. Découpez une ouverture aux dimensions spécifiées dans la notice, placez le joint auto-adhésif sous le rebord, puis fixez la table avec les étriers fournis. Respectez une distance minimale de 10 cm avec un meuble haut.

Quelle prise électrique utiliser ?

Utilisez une prise de courant normalisée 16 A (CEE 7) ou un dispositif de coupure minipolaire avec une distance d'ouverture des contacts d'au moins 3 mm. L'appareil doit être branché sur du 220 V monophasé et impérativement relié à la terre.

Comment nettoyer les plaques chauffantes ?

Après chaque usage, essuyez les plaques avec un chiffon gras. N'utilisez jamais de produit abrasif. Pour une inutilisation prolongée, maintenez les plaques sèches ou légèrement graissées pour éviter la rouille.

Que faire si une plaque ne chauffe pas ?

Vérifiez que le bouton de commande est sur une position autre que 0. Assurez-vous que l'appareil est correctement branché et que le disjoncteur n'a pas sauté. Si le problème persiste, contactez un technicien qualifié.

Comment utiliser les différentes positions de la manette ?

La manette a 6 positions : 1-2 pour tenir au chaud, 2-4 pour mijoter, 3-5 pour cuisson moyenne, 4-5 pour cuisson forte, 6 pour vif. La position 0 correspond à l'arrêt. Adaptez la puissance selon le type de cuisson.

Quels types de casseroles recommandez-vous ?

Utilisez des récipients à fond plat et épais, comme l'acier inoxydable avec fond sandwich, l'aluminium à fond dressé ou l'acier émaillé. Le diamètre du fond doit être au moins égal à celui du foyer.

Comment économiser de l'énergie avec cette table ?

Coupez l'alimentation électrique en fin de cuisson pour utiliser la chaleur résiduelle. Utilisez un couvercle pour réduire les pertes par évaporation. N'utilisez pas plus d'eau que nécessaire et adaptez la puissance au contenu.

Comment entretenir les parties émaillées ?

Nettoyez avec de l'eau savonneuse tiède ou un produit du commerce non abrasif. Ne laissez pas de liquides acides (citron, vinaigre) séjourner. Séchez avec un chiffon doux ou une peau de chamois.

Où trouver le numéro de série de l'appareil ?

Le numéro de série figure sur la plaquette signalétique visible sous le caisson de l'appareil. Notez-le pour toute intervention du service après-vente.

Que faire en cas de dysfonctionnement ?

Avant toute intervention, débranchez l'appareil. Faites appel à un technicien qualifié agréé par la marque. Donnez-lui la référence complète (désignation commerciale, type et numéro de série).

MODE D'EMPLOI E2600B2 SAUTER

INSTALLATION UTILISATION ENTRETIEN

Madame, Mademoiselle, Monsieur,

Vous venez d'acquerir une de nos tables de cuisson et nous Vous en felicitons.

Pour être à même de l'utiliser dans les valeurs conditions et pour obtenir ce que Vous étés en droit d'en attendre, nous Nous conseillons de dire très attentivement la notice d'utilisation jointe à l'appareil qui a été rédigée spécialement à Your intention, en tenant compte des suggestions et des remarques exprimées par des utilisateurs; les instructions et les conseils qu'elle contient Vous aideront efficacement à découvert les qualités de Your nouvel apparéil.

SOMMAIRE

DESCRlPTIF 3

INSTALLATION page 3-4

— Encastrement
— Mise en place du joint
Fixation

RACCORDEMENT ELECTRIQUE page 5

UTILISATION 5

RECOMMANDATIONS POUR L'UTILISATION DES PLAQUES ELECTRIQUES

ENTRETIEN page 6

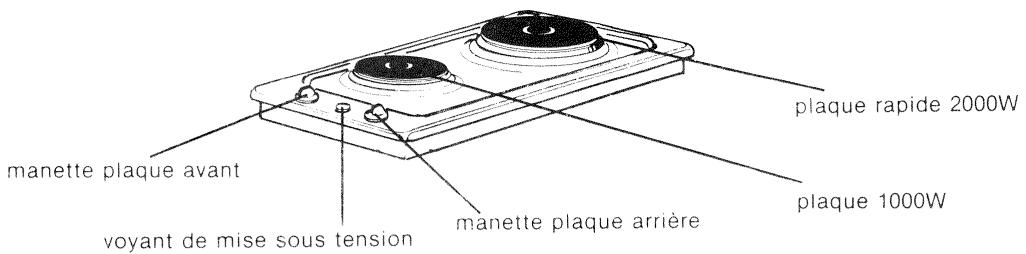

Lorsque l'une des plaques fonctionne, le voyant s'allume

INSTALLATION

Ce qui suit concerne exclusivement les installateurs ou les techniciens qualifiés, qui devront se conformer aux normes d'installation en vigueur et aux instructions de cette notice.

Cet apparéil est conforme à l'Arrêté du 16 août 1989, relatif à la limitation des perturbations radioélectriques (Directive n° 76.889 modifiée par la Directive CEE n° 87.308).

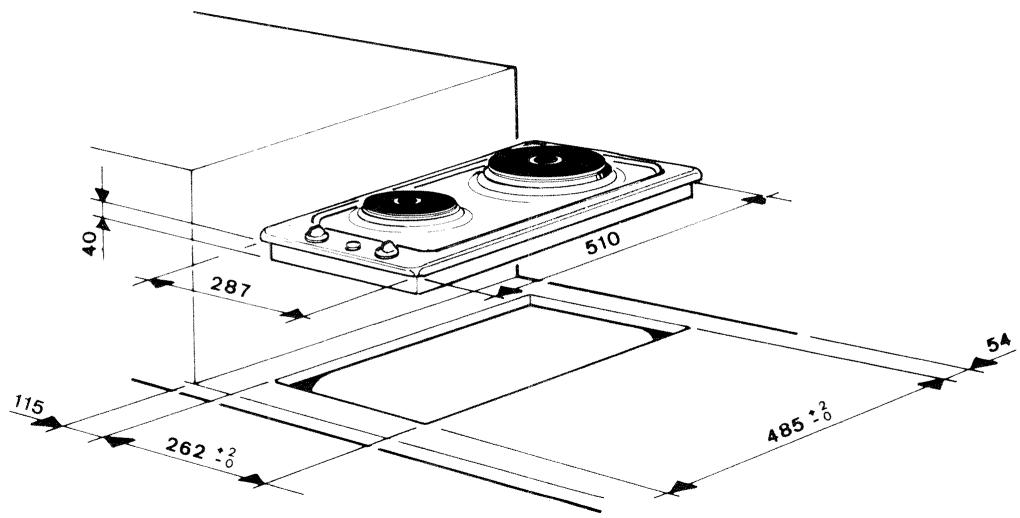

ENCASTREMENT

Le meuble ou le support dans lequel est encastré la table, ainsi que les parois des meubles qui pourraient jouxter celui-ci doivent résister à la chaleur. Pour encastrer la table, réalisier une ouverture rectangulaire dans le plan de travail selon les cotes précisées ci-dessous.

Si I'appareil est installe a proximite d'un meuble haut, une distance minimale de 10 cm. entre le meuble haut et le bord de la table est a respecter.

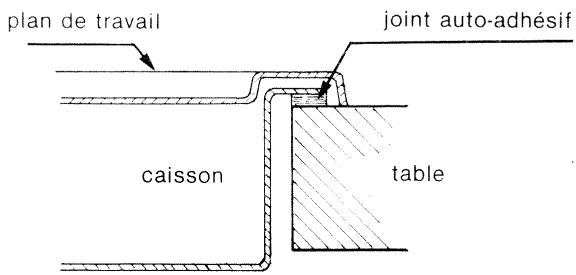

MISE EN PLACE DU JOINT

Un joint autoadhésif est livre avec l'appareil. Celui-ci doit être placé sous le rebord du caisson, le plus pres possible du bord.

Il est nécessaire que ce joint fasse le tour complet et exact pour obtenir une parfaite étanchéité. Celui-ci évite la pénétration d'humidity sous la table.

FIXATION

Sous le caisson electrozingué, 2 orifices rectangularaires sont prévus pour la mise en place des étriers de fixation (fig. A).

Si le plan de travail a une épaissieur de 4 cm. les étriers doivent être placés suivant la fig. B, c'est-à-dire avec la partie la plus longue dans l'ouverture.

Si le support a une épaissur de 3 cm, les étriers doivent être positionnés comme indiqué sur la fig. C, c'est-à-dire avec la partie la plus courte dans le caisson.

Assurez-vous que le joint adhésif offre une bonne étanchéité entre le bord de la table et la surface du plan de travail.

Terminer la fixation en serrerant les vis des étriers pour bloquer la table.

Fig. A

Fig. B

Fig. C

RACCORDEMENT ELECTRIQUE

La table de cuisson est livrée équipée d'un cordon d'alimentation type H 05 section 1,5mm² à 3 conducteurs (2 phases + terre); elle doit être branchée sur le réseau 220V monophasé. Le fil de protection est vert/jaune.

La puissance totale de l'appareil étant de 3kW , raccordez le cable fourni à une prise de courant 16 A normalisée CEE 7 ou intercalez un dispositif de coupure minipolaire ayant une distance d'ouverture des contacts d'au moins 3mm .

La table doit obligatoirement etre reliée à la terre. Notre responsabilité ne saurait etre engagée pour tout incident et les conséquences eventuelles qui pouraient survenir à l'usage d'un appeareil non relié à la terre ou de prise de terre défectueuse.

UTILISATION

A la première utilisation ou après une longue période d'inactivité, faites fonctionner les plaques à vide, commutateur en position 1, pendant environ une demi-heure afin d'éliminer l'humidité éventuelle.

Les plaques rapides (point rouge au centre) ou ordinaires sont commandées par une manette à 6 positions. La position 0 correspond égalément à l'arrêt de la plaque.

Les différentes allures des plaques correspondant approximativement aux utilisations ci-dessous.

RAPIDE OU ORDINAIRE
0	1 - 2	2 - 3 - 4	3 - 4 - 5	4 - 5	6
ARRET	TENUES AU CHAUD	MIJOTAGES	MOYEN	FORT	VIF
	Mise en attente Plats préts à servir Mijotages doux	Béchamel Beignets Ragoûts Légumes secs Riz au lait Mijotages moyens Réchauffage	Pâtes Pommes de terre à l'eau Potages Confiture Ebullition à petits bouillons	Escalopes Croquettes Légumes frais Potages Fritures de surgelés Pommes de terre sautées	Côtes d'agneau Grillades Omelettes Steaks Ebullition du lait

RECOMMANDATIONS POUR L'UTILISATION DES PLAQUES ELECTRIQUES

Pour cuisine réconomique:

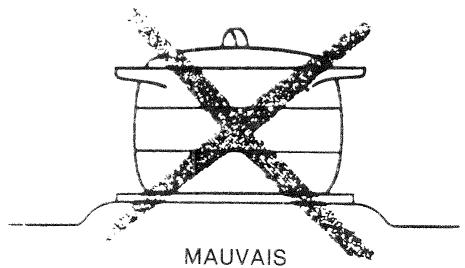

Utiliser des recipients à fond plat qui adhérent parfaitement à la surface du foyer:

• en acier inoxydable avec fond trimétal épais ou "sandwich".
• en aluminium avec fond dressé épais

• en acier émailé.

• Adaptez la taille du récipient au besoin réel: le diamètre du fond du récipient doit être égal ou supérieur à celui du foyer utilisé.

Effectuez la fin des cuissons en coupant l'alimentation electrique.
Utilisez le plus fréquement possible un couvercle pour réduire les pertes par évaporation.
- Ne fournissez jamais plus de puissance que celle qui peut être absorbée par les alimentents: trop de chaleur entraine des pertes d'eau, de graisse et des déperditions d'énergie. N'utilisez pas plus d'eau que nécessaire.
— Evitez de faire fonctionner les plaques sans recipient à température élevé.

ENTRETIEN

L'entretien est facilité lorsqu'il est fait avant refroidissement complet. Ne tentez jamais cette opération avec l'appareil en fonctionnement.

LES PLAQUES CHAUFFANTES

— ÀpRES chaque usage, essuyez les plaques avec un chiffon gras.
— Les plaques fonte sont protégées par un revêtement anti-rouille; évitez l'emploi de tout produit abrasif.
— Les plaques doivent être maintenues bien sèches ou légarement graissées en cas de non utilisation prolongée.

L'MAIL

Les parties émailées doivent être nettoyées à l'eau savonnue tiède ou avec un produit du commerce. N'utilise jamais d'abrasif. Ne laïsez pas séjourner sur l'émail des liquides acides tels que jus de citron, vinaigre, etc.

Faites briller avec un chiffon sec ou une peu de chamois.

L'INOX

N'utilise jamais de produit abrasif ou d'éponges métalliques, ils pourraient endommager l'appareil.

CONSEILS GENERAUX

— Avant toute intervention, débrancher l'appareil.

SERVICE APRES-VENTE

Afin de bénéficiair de notre garantie, n'oubliez pas de faire dater et signer votre certificat de garantie par votre installerateur.

Tout dépannage doit être effectué par un technicien qualifié. Seuls les concessionnaires et distributeurs de leur marque:

— connaissent parfaitement le matériel,
— appliqué intégralement nos méthodes de réglage, d'entretien et de réparation,
— possèdent et utilisent exclusivement les pièces d'origine.

Lorsque vous alertez le service entretien de votre Distributeur, donnez-lui la reférence complète de votre apparéil (désignation commerciale, type et numéro de série); ces renseignements figurent sur la plaquette signalétique visible, sous le caisson de votre apparéil.

Recopiez les des maintainant ci-dessous:

Les descriptions et caractéristiques figurant sur ce document sont données à titre d'information et non d'engagement. En effet, socieux de la qualité de nos produits, nous nous réservons le droit d'effectuer, sans préavis, toute modification ou amélioration.

Référence: E 2600 B E 2600 S
