E2600B1 - Table de cuisson electrique SAUTER - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Table de cuisson électrique
Marque	SAUTER
Modèle	E2600B1
Alimentation	220 V monophasé, 3 kW, 16 A
Nombre de plaques	4 plaques (rapides et ordinaires)
Commandes	Manettes à 6 positions (0 à 6)
Type de commande	Rotative
Voyant de fonctionnement	Oui, s'allume lorsqu'une plaque fonctionne
Matériau du caisson	Acier électrozingué
Joint d'étanchéité	Autoadhésif, fourni avec l'appareil
Protection	Revêtement anti-rouille sur plaques fonte
Puissance maximale	3 kW
Type de raccordement	Câble H05 3 conducteurs (2 phases + terre)
Nettoyage des plaques	Chiffon gras après chaque usage
Nettoyage émail	Eau savonneuse tiède, sans abrasif
Nettoyage inox	Éponge douce, sans produit abrasif
Conditions d'installation	Respecter distance mini de 10 cm avec meuble haut
Finition du plan de travail	Résistant à la chaleur
Service après-vente	Contacter un technicien qualifié avec référence complète
Garantie	Certificat de garantie à faire signer par l'installateur

FOIRE AUX QUESTIONS - E2600B1 SAUTER

Quelle est la puissance totale de la table de cuisson SAUTER E2600B1 ?

La puissance totale est de 3 kW, raccordée sur du 220 V monophasé avec un disjoncteur de 16 A.

Comment installer le joint d'étanchéité sous la table ?

Le joint autoadhésif doit être placé sous le rebord du caisson, le plus près possible du bord, en faisant le tour complet pour assurer une étanchéité parfaite contre l'humidité.

Quels types de casseroles sont recommandés pour une cuisson économique ?

Utilisez des récipients à fond plat en acier inoxydable avec fond trimétal ou sandwich, en aluminium à fond dressé épais, ou en acier émaillé. Le diamètre du fond doit être égal ou supérieur à celui du foyer.

Comment nettoyer les plaques chauffantes de la table ?

Après chaque usage, essuyez les plaques avec un chiffon gras. Évitez les produits abrasifs car les plaques fonte ont un revêtement anti-rouille. Pour une inutilisation prolongée, maintenez-les légèrement graissées.

Que faire lors de la première utilisation ?

Faites fonctionner les plaques à vide, commutateur en position 1, pendant environ une demi-heure pour éliminer l'humidité éventuelle.

Comment raccorder électriquement la table SAUTER E2600B1 ?

La table est livrée avec un câble H05 1,5 mm² à 3 conducteurs (2 phases + terre). Raccordez-la sur du 220 V monophasé via une prise 16 A normalisée CEE 7 ou un dispositif de coupure omnipolaire. La terre est obligatoire.

Quelle est la hauteur minimale entre la table et un meuble haut ?

Une distance minimale de 10 cm doit être respectée entre le bord de la table et le meuble haut.

Comment entretenir les parties émaillées de la table ?

Nettoyez-les avec de l'eau savonneuse tiède ou un produit du commerce non abrasif. Ne laissez pas séjourner de liquides acides (jus de citron, vinaigre). Faites briller avec un chiffon sec ou une peau de chamois.

Que signifie le voyant lumineux sur la table ?

Le voyant s'allume lorsque l'une des plaques est en fonctionnement, indiquant que la plaque chauffe.

Où trouver la référence complète de l'appareil pour le service après-vente ?

La référence (désignation commerciale, type et numéro de série) se trouve sur la plaquette signalétique sous le caisson de l'appareil. Notez-la avant d'appeler le service après-vente.

MODE D'EMPLOI E2600B1 SAUTER

INSTALLATION UTILISATION ENTRETIEN

Madame, Mademoiselle, Monsieur,

Vous venez d'acquerir une de nos tables de cuisson et nous Vous en felicitons.

Pour être à même de l'utiliser dans les valeurs conditions et pour obtenir ce que Vous étés en droit d'en attendre, nous Nous conseillons de dire très attentivement la notice d'utilisation jointe à l'appareil qui a été rédigée spécialement à Your intention, en tenant compte des suggestions et des remarques exprimées par des utilisateurs; les instructions et les conseils qu'elle contient Vous aideront efficacement à découvert les qualités de Your nouvel appareil.

SOMMAIRE

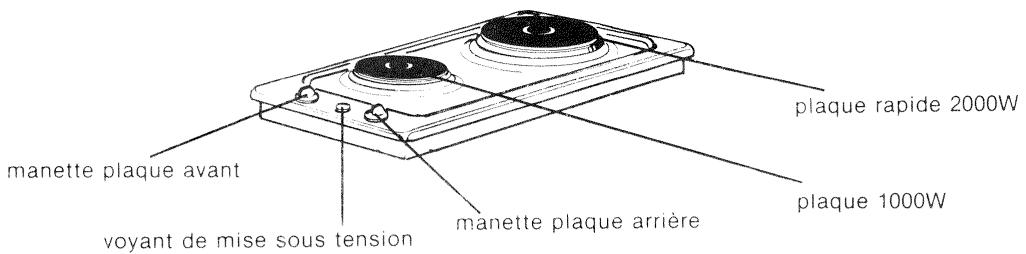

DESCRlPTIF 3

INSTALLATION page 3-4

— Encastrement
— Mise en place du joint
Fixation

RACCORDEMENT ELECTRIQUE page 5

UTILISATION 5

RECOMMANDATIONS POUR L'UTILISATION DES PLAQUES ELECTRIQUES

ENTRETIEN page 6

Lorsque l'une des plaques fonctionne, le voyant s'allume

INSTALLATION

Ce qui suit concerne exclusivement les installateurs ou les techniciens qualifiés, qui devront se conformer aux normes d'installation en vigueur et aux instructions de cette notice.

Cet apparéil est conforme à l'Arrêté du 16 août 1989, relatif à la limitation des perturbations radioélectriques (Directive n° 76.889 modifiée par la Directive CEE n° 87.308).

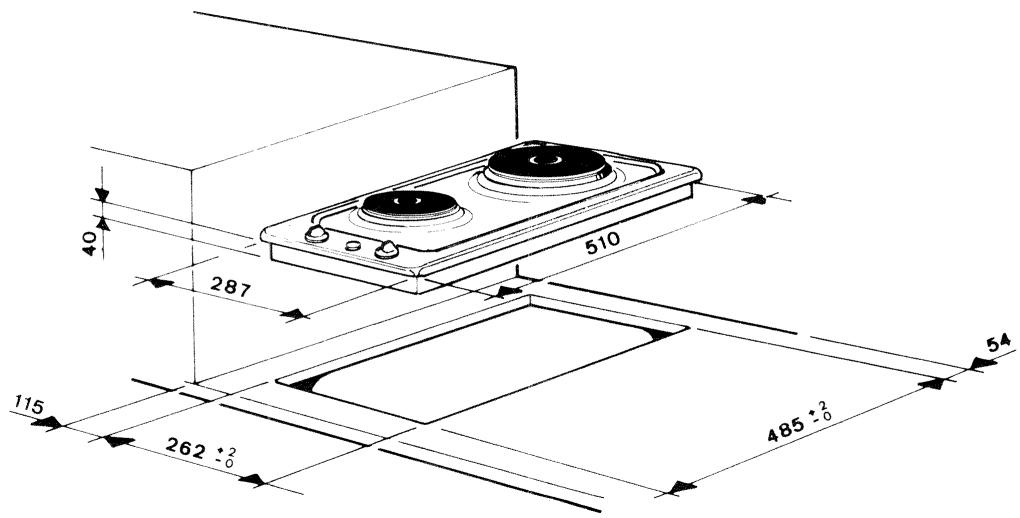

ENCASTREMENT

Le meuble ou le support dans lequel est encastré la table, ainsi que les parois des meubles qui pourraient jouxter celui-ci doivent résister à la chaleur. Pour encastrer la table, réalisier une ouverture rectangulaire dans le plan de travail selon les cotes précisées ci-dessous.

Si I'appareil est installe a proximite d'un meuble haut, une distance minimale de 10 cm. entre le meuble haut et le bord de la table est a respecter.

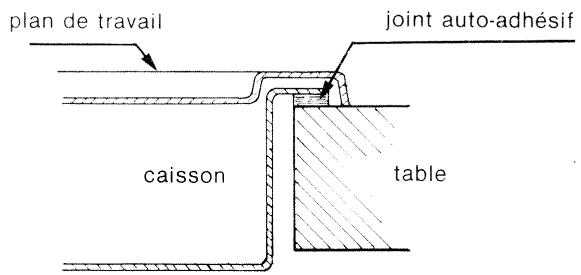

MISE EN PLACE DU JOINT

Un joint autoadhésif est livre avec l'appareil. Celui-ci doit être placé sous le rebord du caisson, le plus pres possible du bord.

Il est nécessaire que ce joint fasse le tour complet et exact pour obtenir une parfaite étanchéité. Celui-ci évite la pénétration d'humidity sous la table.

FIXATION

Sous le caisson electrozingué, 2 orifices rectangularaires sont prévus pour la mise en place des étriers de fixation (fig. A).

Si le plan de travail a une épaissieur de 4 cm. les étriers doivent être placés suivant la fig. B, c'est-à-dire avec la partie la plus longue dans l'ouverture.

Si le support a une épaissur de 3 cm, les étriers doivent être positionnés comme indiqué sur la fig. C, c'est-à-dire avec la partie la plus courte dans le caisson.

Assurez-vous que le joint adhésif offre une bonne étanchéité entre le bord de la table et la surface du plan de travail.

Terminer la fixation en serrerant les vis des étriers pour bloquer la table.

Fig. A

Fig. B

Fig. C

RACCORDEMENT ELECTRIQUE

La table de cuisson est livrée équipée d'un cordon d'alimentation type H 05 section 1,5mm^2 à 3 conducteurs (2 phases + terre); elle doit être branchée sur le réseau 220V monophasé. Le fil de protection est vert/jaune.

La puissance totale de l'appareil étant de 3kW , raccordez le cable fourni à une prise de courant 16 A normalisée CEE 7 ou intercalez un dispositif de coupure minipolaire ayant une distance d'ouverture des contacts d'au moins 3mm .

La table doit obligatoirement etre reliée à la terre. Notre responsabilité ne saurait etre engagée pour tout incident et les conséquences eventuelles qui pouraient survenir à l'usage d'un appeareil non relié à la terre ou de prise de terre défectueuse.

UTILISATION

A la première utilisation ou après une longue période d'inactivité, faites fonctionner les plaques à vide, commutateur en position 1, pendant environ une demi-heure afin d'éliminer l'humidité éventuelle.

Les plaques rapides (point rouge au centre) ou ordinaires sont commandées par une manette à 6 positions. La position 0 correspond égalément à l'arrêt de la plaque.

Les différentes allures des plaques correspondant approximativement aux utilisations ci-dessous.

RAPIDE OU ORDINAIRE
0	1 - 2	2 - 3 - 4	3 - 4 - 5	4 - 5	6
ARRET	TENUES AU CHAUD	MIJOTAGES	MOYEN	FORT	VIF
	Mise en attente Plats préts à servir Mijotages doux	Béchamel Beignets Ragoûts Légumes secs Riz au lait Mijotages moyens Réchauffage	Pâtes Pommes de terre à l'eau Potages Confiture Ebullition à petits bouillons	Escalopes Croquettes Légumes frais Potages Fritures de surgelés Pommes de terre sautées	Côtes d'agneau Grillades Omelettes Steaks Ebullition du lait

RECOMMANDATIONS POUR L'UTILISATION DES PLAQUES ELECTRIQUES

Pour cuisine réconomique:

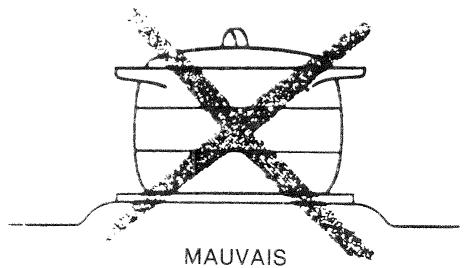

Utiliser des recipients à fond plat qui adhérent parfaitement à la surface du foyer:

• en acier inoxydable avec fond trimétal épais ou "sandwich".
• en aluminium avec fond dressé épais

• en acier émailé.

• Adaptez la taille du récipient au besoin réel: le diamètre du fond du récipient doit être égal ou supérieur à celui du foyer utilisé.

Effectuez la fin des cuissons en coupant l'alimentation electrique.
Utilisez le plus fréquemment possible un couvercle pour réduire les pertes par évaporation.
- Ne fournissez jamais plus de puissance que celle qui peut être absorbée par les alimentents: trop de chaleur entraine des pertes d'eau, de graisse et des déperditions d'énergie. N'utilisez pas plus d'eau que nécessaire.
— Evitez de faire fonctionner les plaques sans recipient à température élevé.

ENTRETIEN

L'entretien est facilité lorsqu'il est fait avant refroidissement complet. Ne tentez jamais cette opération avec l'appareil en fonctionnement.

LES PLAQUES CHAUFFANTES

— ÀpRES chaque usage, essuyez les plaques avec un chiffon gras.
— Les plaques fonte sont protégées par un revêtement anti-rouille; évitez l'emploi de tout produit abrasif.
— Les plaques doivent être maintenues bien sèches ou légarement graissées en cas de non utilisation prolongée.

L'MAIL

Les parties émailées doivent être nettoyées à l'eau savonnue tiède ou avec un produit du commerce. N'utilise jamais d'abrasif. Ne laïsez pas séjourner sur l'émail des liquides acides tels que jus de citron, vinaigre, etc.

Faites briller avec un chiffon sec ou une peu de chamois.

L'INOX

N'utilise jamais de produit abrasif ou d'éponges métalliques, ils pourraient endommager l'appareil.

CONSEILS GENERAUX

— Avant toute intervention, débrancher l'appareil.

SERVICE APRES-VENTE

Afin de bénéficiair de notre garantie, n'oubliez pas de faire dater et signer votre certificat de garantie par votre installerateur.

Tout dépannage doit être effectué par un technicien qualifié. Seuls les concessionnaires et distributeurs de leur marque:

— connaissent parfaitement le matériel,
— appliqué intégralement nos méthodes de réglage, d'entretien et de réparation,
— possèdent et utilisent exclusivement les pièces d'origine.

Lorsque vous alertez le service entretien de votre Distributeur, donnez-lui la reférence complète de votre apparéil (désignation commerciale, type et numéro de série); ces renseignements figurent sur la plaquette signalétique visible, sous le caisson de votre apparéil.

Recopiez les des maintainant ci-dessous:

Les descriptions et caractéristiques figurant sur ce document sont données à titre d'information et non d'engagement. En effet, socieux de la qualité de nos produits, nous nous réservons le droit d'effectuer, sans préavis, toute modification ou amélioration.

Référence: E 2600 B E 2600 S
