Type de produit	Objectif zoom pour cinéma avec monture Fujifilm X
Focale	18–55 mm (zoom manuel)
Ouverture maximale	T2.9 (constante)
Alimentation	Aucune (objectif entièrement manuel avec contacts électroniques pour échange de données)
Fonctions principales	Zoom manuel, mise au point manuelle, réglage d'ouverture manuel, mode macro (commutateur + bague macro), réglage du tirage optique (bague F.f), sabot de support pour tige, collier pour trépied, pare-soleil amovible
Entretien et nettoyage	Utiliser une soufflette pour la poussière ; nettoyer les taches avec un chiffon doux et du nettoyant optique en mouvement circulaire du centre vers l'extérieur. Ne jamais utiliser de solvants organiques. Conserver au sec et à l'abri de la lumière directe du soleil. Remettre les bouchons en place après usage.
Sécurité	Ne pas regarder le soleil à travers l'objectif. Ne pas exposer à l'eau, à la vapeur ou à de très hautes températures. Ne pas démonter le boîtier. Garder hors de portée des enfants. Ranger à l'abri du soleil avec les bouchons en place.
Pièces détachées et réparabilité	Contacter le représentant FUJIFILM pour toute réparation, inspection ou test. Accessoires fournis : bouchons avant et arrière, pare-soleil avec bouchon, tissu de protection, levier de zoom, sabot de support (1) et sabots d'extension (2), collier pour trépied. Des pièces de rechange sont disponibles (références listées dans la notice).
Informations générales	Objectif conçu pour la vidéo. Monture X avec contacts électroniques pour échange de données avec le boîtier. Nécessite un firmware récent du boîtier Fujifilm. Non compatible avec les boîtiers sans monture X. Disponible également en version monture E (MK18-55mmT2.9).
Accessoires inclus	Bouchon avant (BU00006892-1**), bouchon arrière (BB00036846-1**), pare-soleil (BU00007497-1**), bouchon de pare-soleil (057B00742627*), tissu de protection (FZ00010454-1**), levier de zoom (047B00160740*), sabot de support 18 mm/M5 (BB00041810-10*), sabots d'extension 17,95 mm (×2), collier pour trépied (BF00019594-1)

FOIRE AUX QUESTIONS - MKX18-55mmT2.9 FUJIFILM

Quels boîtiers sont compatibles avec l'objectif Fujifilm MKX18-55mm T2.9 ?

Cet objectif est conçu pour les boîtiers Fujifilm à monture X (sans miroir). Il est compatible avec la plupart des appareils Fujifilm X-series, mais nécessite un firmware récent du boîtier pour un fonctionnement optimal.

L'objectif est-il entièrement manuel ou possède-t-il des fonctions automatiques ?

Le zoom, la mise au point et l'ouverture sont entièrement manuels. Cependant, la version monture X (MKX) dispose de contacts électroniques permettant l'échange de données avec le boîtier, comme l'affichage de la distance de mise au point ou l'enregistrement des valeurs d'ouverture.

Comment utiliser le mode macro sur cet objectif ?

Faites glisser le commutateur macro tout en tournant la bague macro dans le sens indiqué. Tournez ensuite la bague de zoom pour ajuster la mise au point. Le mode macro permet une mise au point rapprochée, mais la plage de mise au point est intermédiaire entre la position macro et standard.

Comment régler le tirage optique (flange back) ?

Desserrez la molette de verrouillage F.f, effectuez un zoom arrière complet, faites la mise au point sur une mire (ex. Mire de Siemens) en tournant la bague F.f, puis zoomez avant et réajustez. Répétez jusqu'à ce que la mise au point reste nette sur toute la plage de zoom. Serrez la molette une fois terminé.

Puis-je utiliser des filtres sur cet objectif ?

La notice ne précise pas le diamètre de filtre. Cependant, il est possible d'utiliser des filtres si un diamètre de filetage est présent. Vérifiez physiquement l'avant de l'objectif ou consultez le support Fujifilm.

Comment fixer le collier pour trépied ?

Alignez la broche du collier avec le repère de montage situé sur l'objectif, puis serrez les vis de montage. Le collier permet de fixer l'objectif sur un trépied pour un meilleur équilibre.

Quels accessoires sont fournis avec l'objectif ?

La boîte contient les bouchons avant et arrière, un pare-soleil avec son bouchon, un tissu de protection, un levier de zoom, un sabot de support (18 mm/M5), deux sabots d'extension et un collier pour trépied.

Comment nettoyer l'objectif en toute sécurité ?

Utilisez une soufflette pour enlever la poussière des lentilles. Pour les traces de doigts, appliquez un peu de nettoyant optique sur un chiffon doux et propre, puis essuyez en mouvements circulaires du centre vers l'extérieur. N'utilisez jamais de solvants comme le benzène ou le diluant à peinture.

L'objectif est-il étanche ou résistant aux intempéries ?

Non, il n'est pas conçu pour être immergé ou exposé à l'eau. Évitez de l'utiliser sous la pluie ou dans des environnements très humides. En cas de contact avec l'eau, essuyez immédiatement.

Que faire si l'objectif ne fait pas la mise au point correctement sur toute la plage de zoom ?

Effectuez un réglage du tirage optique (voir question 4). Le problème peut venir d'un mauvais ajustement du flange back. Si le problème persiste, contactez le support technique Fujifilm.

MODE D'EMPLOI MKX18-55mmT2.9 FUJIFILM

Nous vous remercions d'avoir acheté ce produit. Veillez à lire attentivement ce manuel et à le comprendre avant d'utiliser la caméra. Gardez ce manuel à portée de tous ceux qui utilisent le produit.

Ce manuel comporte des instructions destinées aux objectifs de cinéma FUJINON suivants : les MK18-55mm T2.9/MK50-135mmT2.9 à monture E et les MKX18-55mmT2.9/MKX50-135mmT2.9 à monture X.

Symboles

① Cette icône fait référence à des informations que vous devez lire pour éviter d'endommager le produit. Cette icône fait référence à des informations supplémentaires qui peuvent vous être utiles lors de l'utilisation du produit. E : Cette icône fait référence à des instructions destinées aux objectifs MK18-55mmT2.9/MK50-135mmT2.9 à monture E. X : Cette icône fait référence à des instructions destinées aux objectifs MKX18-55mmT2.9/MKX50-135mmT2.9 à monture X.

Les instructions qui ne sont pas accompagnées des icônes ci-dessus s'appliquent à la fois aux objectifs à monture E et aux objectifs à monture X.

Consignes de sécurité

Nous vous remercions d'avoir acheté ce produit. Pour le faire réparer, inspecter ou tester, contactez votre représentant FUJIFI IM.

• Veillez à utiliser correctement votre objectif. Pour cela, lisez attentivement les consignes de sécurité suivantes ainsi que le Manuel du propriétaire avant de commencer à vous en servir.
• Après avoir lu ces consignes de sécurité, rangez-les dans un endroit sûr.

Les icônes illustrées ci-dessous sont utilisées dans ce document pour indiquer le degré de gravité des blessures ou dommages qui peuvent se produire si vous n'observez pas les informations indiquées par l'icône et donc utilisez ce produit de manière incorrecte.

entraîner la mort ou des blessures graves.

provoquer des blessures ou endommager le matériel.

Les icônes illustrées ci-dessous sont utilisées pour indiquer la nature des instructions que vous devez observer.

Les icônes triangulaires vous indiquent que ces informations nécessitent votre attention (« Important »)

Les icônes circulaires barrées en diagonale vous informent que l'action indiquée est interdite (« Interdit »)

Les cercles pleins qui contiennent un point d'exclamation vous informent que l'action doit être réalisée (« Requis »).

Les symboles indiqués sur le produit (y compris les accessoires) ont la signification suivante :

Matériel de classe II (le produit bénéficie d'une double isolation).

E MK18-55mmT2.9 / MK50-135mmT2.9

Avertissement

Ne touchez pas les filets situés à l'avant ou à l'arrière du produit. Le non-respect de cette consigne peut entraîner un risque de blessure.

Dans le cas où le produit s'endommagerait suite à une chute ou à un autre accident, ne touchez pas les pièces cassées. Le non-respect de cette consigne peut entraîner un risque de blessure.

Ne le placez pas sur des surfaces instables. Il risque de tomber et de blesser quelqu'un.

Ne regardez pas le soleil à travers l'objectif ou le viseur de la caméra. Le non-respect de cette précaution pourrait entraîner une déficience visuelle permanente.

Attention

Ne laissez pas le produit dans des lieux exposés à de très hautes températures. Ne laissez pas le produit dans un véhicule fermé ou en plein soleil. Le non-respect de cette précaution peut provoquer un incendie ou des brûlures.

Conservez-le hors de la portée des enfants en bas âge. Il peut provoquer des blessures s'il est laissé dans les mains d'un enfant.

Lorsque vous photographiez un sujet à contre-jour, gardez le soleil à l'extérieur du cadre. Les rayons du soleil focalisés lorsque le soleil est à l'intérieur ou près du cadre peuvent provoquer des feux ou des brûlures.

Attention

Remettez les bouchons en place et rangez-le à l'abri du soleil lorsque vous ne l'utilisez pas. Les rayons du soleil focalisés par l'objectif peuvent provoquer des feux ou des brûlures.

Ne transportez pas la caméra ou l'objectif lorsqu'ils sont fixés sur un trépied. Ils peuvent tomber ou taper d'autres objets et blesser quelqu'un.

Ne l'utilisez pas dans une salle de bain ou une douche

Ne l'immergez pas et ne l'exposez à l'eau. Le non-respect de cette précaution peut provoquer un incendie ou une décharge électrique.

Ne le démontez pas

Ne le démontez pas (n'ouvrez pas son boîtier). Le non-respect de cette consigne peut provoquer un incendie, une décharge électrique ou des blessures par le mauvais fonctionnement du produit.

Ne touchez pas aux pièces intérieures

Dans le cas où le boîtier s'ouvrirait suite à une chute ou à un autre accident, ne touchez pas aux pièces mises à nu. Vous risquez, si non, de recevoir une décharge électrique ou de vous blesser par la manipulation des pièces endommagées. Retirez immédiatement la batterie, en évitant de vous blesser ou de recevoir une décharge électrique, puis confiez le produit au revendeur d'origine pour le faire vérifier.

Ne le placez pas sur des surfaces instables. Il risque de tomber et de blesser quelqu'un.

Ne regardez pas le soleil à travers l'objectif ou le viseur de l'appareil photo. Le non-respect de cette précaution pourrait entraîner une déficience visuelle permanente.

Attention

Ne l'utilisez pas et ne le rangez pas dans des lieux exposés à la vapeur, à la fumée ou qui sont très humides ou poussiéreux. Le non-respect de cette consigne peut provoquer un incendie ou une décharge électrique.

ATTENTION
	Ne le laissez pas en plein soleil ou dans des endroits exposés à des températures très é levées, comme dans un par grand soleil. Le non-respect de cette consigne peut provoquer un incendie.
	Conservez-le hors de la portée des enfants en bas âge. Il peut provoquer des blessures s'il est laissé dans les mains d'un enfant.
	Ne le manipulez pas avec des mains mouillées. Vous risquez sinon de recevoir un choc électrique.
	Lorsque vous photographiez un sujet à contre-jour, gardez le soleil à l'extérieur du cadre. Les rayons du soleil focalisés dans l'appareil photo lorsque le soleil est à l'intérieur ou près du cadre peuvent provoquer des feux ou des brûlures.
	Remettez les bouchons en place et rangez-le à l'abri du soleil lorsque vous ne l'utilisez pas. Les rayons du soleil focalisés par l'objectif peuvent provoquer des feux ou des brûlures.
	Ne transportez pas l'appareil photo ou l-objectif lorsqu'ils sont fi xés sur un trépied. Ils peuvent tomber ou taper d'autres objets et blesser quelqu'un.

Testé pour être en conformité avec les normes de la FCC pour une utilisation résidentielle ou de bureau

v Réglementation de la ECC : Cet appareil est conforme à la Partie 15 de la réglementation de fonctionnement est soumis aux deux conditions suivantes : (1) Cet appareil ne peut pas causer d'interférence dangereuse et (2) cet appareil doit accepter toute interférence reçue, y compris celle susceptible de provoquer un fonctionnement indésirable.

ATTENTION : Cet appareil a été testé et déclaré conforme aux normes d'un appareil numérique de Classe B, stipulées dans la Partie 15 de la réglementation de la FCC.

Ces normes sont destinées à assurer une protection suffisante contre les interférences dangereuses dans le cadre d'une installation résidentielle. Cet appareil génère, utilise et peut émettre des fréquences radio et peut, s'il n'est pas installé et utilisé conformément aux instructions, être à l'origine d'interférences dans les communications radio. Néanmoins, il n'est pas possible de garantir que des interférences ne seront pas provoquées dans certaines installations particulières. Si cet appareil est effectivement à l'origine d'interférences nuisibles à la réception radio ou télévisuelle, ce qui peut être déterminé en éteignant et en allumant l'appareil, il est conseillé à l'utilisateur de remédier à cette situation en recourant à une ou plusieurs des mesures suivantes :

• Réorienter ou repositionner l'antenne de réception.
• Augmenter la distance entre l'appareil et le récepteur.
• Brancher l'appareil dans une prise appartenant à un circuit différent de celui sur lequel le récepteur est branché.
• Consulter le revendeur ou un technicien radio/télé qualifié pour obtenir de l'aide.
• Tout changement ou modification apporté à l'appareil non approuvé expressément dans ce manuel pourrait annuler le droit d'utiliser cet appareil.

Remarques relatives à l'octroi d'autorisation : Pour être conforme à la Partie 15 de la réglementation de la FCC, ce produit doit être utilisé avec un câble A/V, un câble USB et un cordon d'alimentation CC avec tores de ferrite, tels que préconisés par Fujifi Im.

CAN ICES-3 (B)/NMB-3(B)

ATTENTION : Cet appareil numérique de classe B est conforme à la norme canadienne ICES-003.

Instructions importantes relatives à la sécurité

• Veuillez lire ces instructions. • Veuillez conserver ces instructions. • Veuillez tenir compte de tous les avertissements. • Veuillez suivre toutes les instructions. - N'utilisez pas cet appareil à proximité d'eau (sauf si les produits sont étanches). - Nettoyez-le uniquement avec un chiffon sec. - Ne bloquez aucun des orifices d'aération. Installez cet appareil conformément aux instructions du fabricant. - Ne l'installez pas à proximité de sources de chaleur telles que des radiateurs, des bouches de chaleur, des cuisinières ou d'autres appareils (y compris des amplificateurs) qui génèrent de la chaleur. - Évitez de marcher ou de pincer le cordon d'alimentation, en particulier au niveau des fiches, des prises de courant et à l'endroit où ces éléments sortent de l'appareil. - Utilisez uniquement les systèmes de fixation/accessoires préconisés par le fabricant. - Débranchez cet appareil pendant les orages ou si vous ne l'utilisez pas pendant une période prolongée. - Confiez toutes les opérations d'entretien à du personnel qualifié. L'entretien est requis lorsque l'appareil a été endommagé de quelque manière que ce soit, par exemple si le cordon d'alimentation ou la fiche est endommagé, si du liquide a été renversé sur l'appareil ou que des objets lui sont tombés dessus, s'il a été exposé à la pluie ou à l'humidité, s'il ne fonctionne pas normalement ou si vous l'avez fait tomber.

Élimination du matériel électrique et électronique chez les particuliers

Applicable à l'Union européenne, la Norvège, l'Islande et le Liechtenstein : Ce symbole sur le produit, ou dans le manuel, indique que l'appareil ne doit pas être traité comme un déchet ménager.

la garantie, et/ou sur son emballage, indique que l'appareil ne doit pas être traité comme un déchet ménager. Il doit

être acheminé vers un point de collecte qui recycle le matériel électrique et électronique.

En vous assurant de la bonne élimination de ce produit, vous contribuerez à éviter des conséquences préjudiciables pour l'environnement et la santé de l'homme, qui peuvent être provoquées par l'élimination inappropriée de ce produit.

Le recyclage des matériaux contribuera à préserver les ressources naturelles. Pour obtenir plus d'informations sur le recyclage de ce produit, veuillez prendre contact avec votre mairie, la déchetterie la plus proche de votre domicile ou le magasin où vous l'avez acheté.

Applicable aux pays n'appartenant pas à l'Union européenne, la Norvège, l'Islande et le Liechtenstein : Si vous souhaitez jeter ce produit, y compris les piles ou les accumulateurs, veuillez prendre contact avec les autorités locales pour vous informer sur les moyens de retraitement existants.

Entretien

• Si l'objectif est équipé d'un pare-soleil, ne prenez pas ni ne tenez la caméra uniquement par ce pare-soleil.
• Utilisez une soufflette pour retirer la poussière et les peluches des surfaces en verre de l'objectif ou du filtre. Pour effacer les taches et les traces de doigt, appliquez un peu de nettoyant optique sur un chiffon doux et propre en coton ou une lingette de nettoyage d'objectif, et nettoyez avec un mouvement circulaire du centre vers l'extérieur, tout en prenant soin à ne pas laisser de marbrures, ni à toucher le verre avec vos doigts.
• N'utilisez jamais de solvants organiques comme un diluant à peinture ou du benzène pour nettoyer l'objectif.
• Remettez en place les bouchons avant et arrière lorsque vous n'utilisez pas l'objectif.
• Rangez l'objectif et le filtre dans des endroits frais et secs pour éviter la moisissure et la rouille. Ne le rangez pas à la lumière directe du soleil, ni avec de la naphtaline ou de l'antimite.
• Maintenez l'objectif au sec. La rouille peut provoquer des dommages irréparables. Essuyez toute goutte de pluie ou d'eau.
• Si vous laissez l'objectif à proximité d'un radiateur ou dans d'autres lieux très chauds, il risque de s'endommager ou de se déformer.
• Dans certains cas, les verres de l'objectif peuvent s'embuer lorsque ce dernier est transporté d'un endroit frais à un endroit présentant une température et une humidité élevées. Pour éviter toute buée sur les verres, avant de déplacer l'objectif, laissez ce dernier s'adapter à la température ambiante de l'endroit où vous allez l'utiliser.
• Veillez à ce que les contacts du signal de l'objectif restent propres (objectifs × uniquement).

Caractéristiques de l'objectif

Ces objectifs sont conçus pour les vidéos.

Ces montures E d'objectifs entièrement manuels ne comportent pas de contacts électroniques. La caméra et l'objectif n'échangent pas de données.

Ces montures X d'objectifs entièrement manuels comportent des contacts électroniques. La caméra et l'objectif peuvent échanger des données.

L'objectif risque de ne pas fonctionner comme prévu et certaines fonctionnalités peuvent ne pas être disponibles avec des versions moins récentes du firmware de l'appareil photo. Veillez à mettre à jour le firmware de l'appareil photo. Vous trouverez des instructions sur l'affichage de la version du firmware de l'appareil photo et sa mise à jour sur le site Internet suivant :

Si vous n'avez pas accès à un ordinateur, demandez de l'aide auprès du distributeur local indiqué dans le document « FUJIFILM Worldwide Network » fourni avec votre appareil photo.

Accessoires fournis

• Bouchon avant d'objectif (Pièce n°BU00006892-1**)
• Bouchon arrière d'objectif (Pièce n°BB00038220-1**)
• Pare-soleil (MK18-55mm : Pièce n°BU00007497-1** / MK50-135mm : Pièce n°BU00007584-1**)
• Bouchon du pare-soleil (Pièce n°057B00742627*) • Tissu de protection (Pièce n°FZ00010454-1**)
• Lever de zoom (Pièce n°047B00160740*)
• Sabot de support ×1 (25,5 mm/M3, pour système de fixation pour tige de sup n°BB00038388-1**)
• Sabot d'extension ×2 (17,95 mm, pour système de fixation pour tige de support, Pièce n°BB00035717-1**)

• Bouchon avant d'objectif (Pièce n°BU00006892-1**)
• Bouchon arrière d'objectif (Pièce n°BB00036846-1**)
• Pare-soleil (MKX18-55mm : Pièce n°BU00007497-1** / MKX50-135mm : Pièce n°BU00007584-1**)
• Bouchon du pare-soleil (Pièce n°057B00742627*) • Tissu de protection (Pièce n°FZ00010454-1**)
• Lever de zoom (Pièce n°047B00160740*)
• Sabot de support ×1 (18 mm/M5, pour système de fixation pour tige de sup n°BB00041810-10*)
• Collier pour trépied (Pièce n°BF00019594-1)

Les numéros de pièces entre parenthèses sont nécessaires lors de la commande de pièces supplémentaires ou de pièces de rechange.

Descriptif de l'objectif

① Bouchon du pare-soleil ② Pare-soleil (FR-7) ③ Molette de verrouillage du pare-soleil ④ Repère de l'objectif ⑤ Bague de mise au point ⑥ Filetages ×4 (M3, profondeur 3 mm) ⑦ Bague de zoom ⑧ Bague des ouvertures ⑨ Bague macro avec commutateur macro ⑩ Repère de montage * ⑪ Contacts de signal de l'objectif *

⑫ Bague F. f (fl ange focus) avec molette de verrouillage F. f ⑬ Prise du levier de zoom ×1 (M3, profondeur 2,8 mm) ⑭ Repère de la position de montage du collier pour trépied * ⑮ Prise du sabot de support ⑯ Repère de montage du pare-soleil ⑰ Bouchon arrière d'objectif ⑱ Bouchon avant d'objectif ⑲ Collier pour trépied * ⑳ Vis de montage du collier pour trépied *

* Seulement.

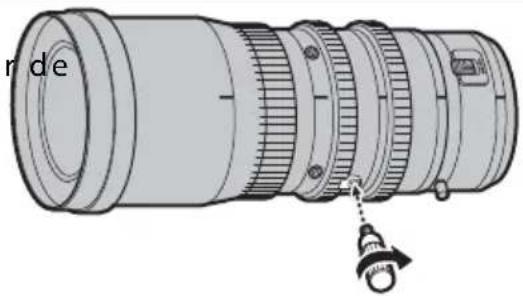

Ex fixation du levier de zoom

Le levier de zoom se fixe dans la prise du levier de zoom. Vissez le levier fermement dans la prise.

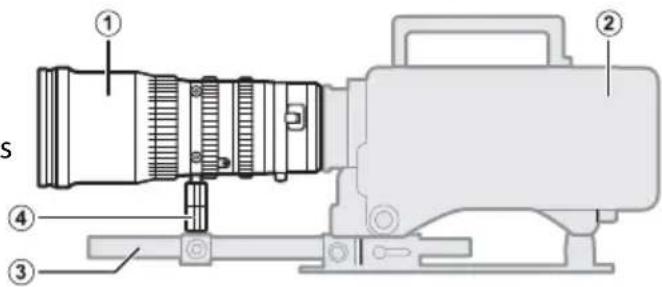

Le sabot de support permet de fixer l'objectif à une tige de support (disponible séparément auprès d'autres fabricants). Le sabot de support se fixe dans la prise du sabot de support.

① Objectif ② Caméra ③ Tige de support ④ Sabot de support/d'extension

Utilisez des sabots d'extension si le sabot de support n'est pas suffisamment long.

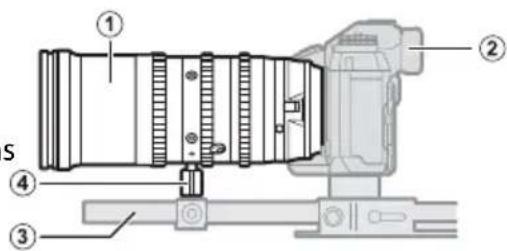

Le sabot de support permet de fixer l'objectif à une tige de support (disponible séparément auprès d'autres fabricants). Le sabot de support se fixe dans la prise du sabot de support.

① Objectif ② Caméra ③ Tige de support ④ Sabot de support

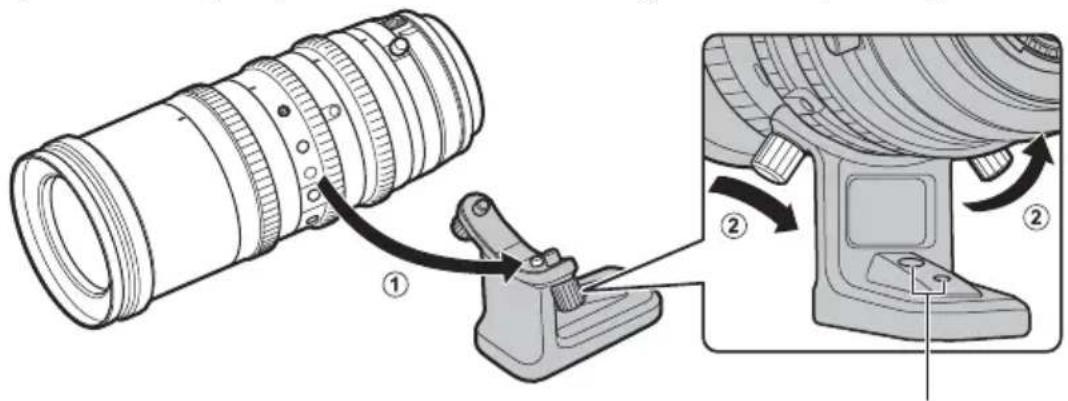

Fixation du collier pour trépied

Alignez la broche, située sur le collier pour trépied, sur le repère de la position de montage du collier pour trépied, situé sur l'objectif, et serrez les vis de montage du collier pour trépied.

Lorsque vous fixez le collier pour trépied sur un trépied, utilisez ces repères comme guide pour placer les vis de fixation du trépied.

Fixation de l'objectif sur la caméra

E Exemple

1 Retirez le bouchon se trouvant sur la caméra et celui se trouvant à l'arrière de l'objectif.

2 Placez l'objectif sur la monture, en maintenant le repère de l'objectif (E) ou le repère de montage (X) aligné sur le repère de montage situé sur le boîtier de la caméra.

Notez qu'il est possible qu'il n'y ait pas de repère de montage sur les boîtiers de certaines caméras (E uniquement).

• Lorsque vous fixez des objectifs, veillez à ce qu'aucune poussière ni aucun corps étranger ne s'infiltre dans la caméra.
• Faites attention de ne pas toucher les pièces internes de la caméra. • Tournez l'objectif jusqu'au déclic. • N'appuyez pas sur la touche de déverrouillage de l'objectif lorsque vous installez un objectif.

Avant d'utiliser l'objectif pour la première fois ou après l'avoir fixé sur une autre caméra, mesurez le tirage optique (FR-9).

⚠ La procédure de fixation de l'objectif peut varier selon la caméra.

① Avant d'utiliser l'objectif pour la première fois ou après l'avoir fixé sur une autre caméra, mesurez le tirage optique (FR-9). ② La procédure de fixation de l'objectif peut varier selon la caméra.

Le pare-soleil

Exemple Repère de montage du pare-soleil

Molette de verrouillage du pare-soleil

Fixation du pare-soleil

• Desserrez la molette de verrouillage du pare-soleil en la tournant dans le sens inverse des aiguilles d'une montre.
• Faites glisser le pare-soleil sur l'objectif jusqu'à ce qu'il touche l'arête surélevée.
• Tournez le pare-soleil pour aligner la molette de verrouillage sur le repère de montage du pare-soleil situé sur l'objectif.
• Serrez la molette de verrouillage.

Retrait du pare-soleil

• Desserrez la molette de verrouillage du pare-soleil en la tournant dans le sens inverse des aiguilles d'une montre.
• Retirez le pare-soleil en le faisant glisser directement vers vous.

Les pare-soleil des différents objectifs ont des formes variées. Veillez à utiliser le pare-soleil approprié.

Utilisez le bouchon du pare-soleil avec le pare-soleil. L'utilisation d'un pare-soleil inapproprié peut provoquer du vignetage ou d'autres effets non souhaités.

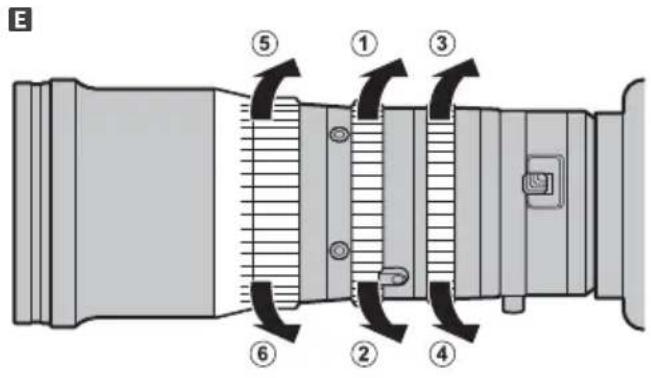

Commandes de l'objectif

⚠ Veillez à essuyer toute trace d'eau avant utilisation afin d'éviter qu'elle ne s'infiltre dans l'objectif.

ExZoom

Tournez la bague de zoom pour effectuer un zoom arrière (①) et ainsi augmenter la zone visible dans le champ, ou pour effectuer un zoom avant (②) sur votre sujet afin qu'il occupe une plus grande partie du champ.

EX ouverture

Tournez la bague des ouvertures pour fermer le diaphragme (③) (valeur plus grande mais plus petite ouverture) ou pour ouvrir le diaphragme (④) (valeur plus petite mais plus grande ouverture).

Ex mise au point

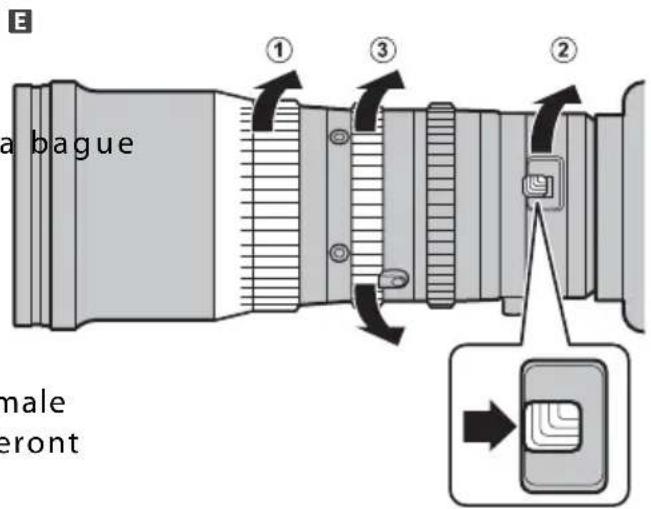

Tournez la bague de mise au point pour régler la mise au point. Tournez la bague de mise au point pour réduire (⑤) ou augmenter (⑥) la distance de mise au point.

① Tournez la bague de mise au point jusqu'à la distance de mise au point minimale. ② Faites glisser le commutateur macro et maintenez-le dans cette position tout en tournant la macro aussi loin que possible dans le sens indiqué. ③ Tournez la bague de zoom pour choisir une position de mise au point.

Remarque : L'objectif peut être utilisé avec la bague macro positionnée entre la position macro et la position standard, mais dans ce cas, la distance minimale de mise au point et la plage de mise au point seront également comprises entre celles de la position macro et de la position standard.

Annulation du zoom macro : Tournez la bague macro dans le sens inverse de celui indiqué jusqu'à ce que le commutateur macro émette un « clic ».

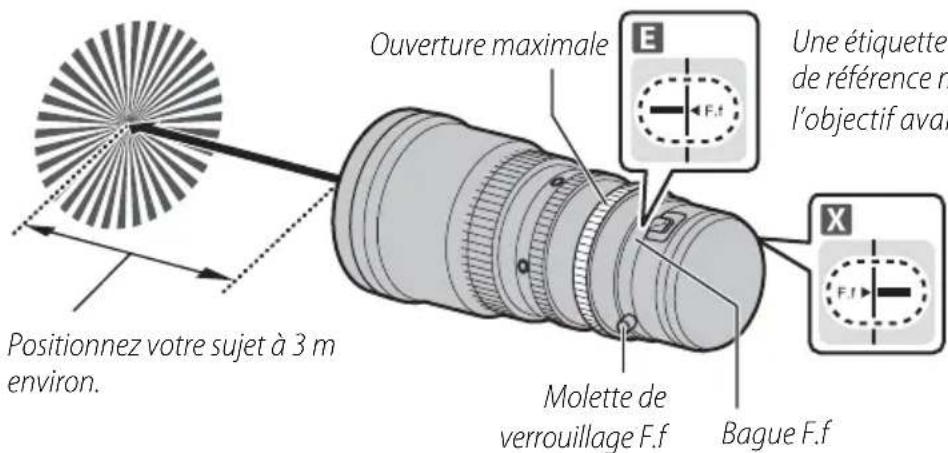

Réglage du tirage optique

Le tirage optique est la distance entre le plan d'appui de la monture de l'objectif et le plan dépend de la caméra et même de facteurs comme la température ambiante. Si le tirage optique n'est pas correct, la caméra ne fera pas le point à la bonne distance lors d'un zoom avant ou arrière. Pour corriger le tirage optique, suivez les étapes ci-dessous.

Ex préparation

1 Préparez votre sujet. Vous pouvez utiliser une « Mire de Siemens », un type de n de rayons noirs et blancs disponible sur http://www.fujifilm.com/support/optical_devices/tv_cine/resources/. Si vous n'avez pas accès à Internet, vous pouvez utiliser un sujet très contrasté comme un calendrier en noir et blanc. 2 Fixez l'objectif sur la caméra et sélectionnez l'ouverture maximale.

En sélectionnant l'ouverture maximale, vous réduisez la profondeur de champ et pouvez ainsi régler la mise au point plus facilement. Vous devez faire le point aussi précisément que possible lorsque vous réglez le tirage optique.

EX Réglage

1 Desserrez la molette de verrouillage F. f en la tournant dans le sens inverse des aiguilles d'une montre. 2 Effectuez un zoom arrière complet. 3 À l'aide de la molette de verrouillage F. f, tournez la bague F. f pour faire le point sur la Mire de Siemens. Repérez la position à laquelle les rayons noirs et blancs sont les plus nets. 4 Effectuez un zoom avant complet. 5 Faites le point sur la Mire de Siemens. 6 Effectuez un zoom arrière complet et vérifiez que la position de mise au point est la même qu'à l'étape 3. 7 Répétez les étapes 2 à 6 deux ou trois fois. Le réglage est terminé lorsque la position de mise au point optimale est la même à toutes les focales. Si ce n'est pas le cas, il est nécessaire de poursuivre le réglage et donc de recommencer à partir de l'étape 2. 8 Veillez à bien serrer la molette de verrouillage F. f une fois le réglage effectué.

Dans les endroits sombres, augmentez la sensibilité ISO de la caméra avant de procéder au réglage.

Accessoires d'autres marques

Des informations mises à jour sur les accessoires d'autres marques compatibles sont disponibles sur les sites Internet suivants :

Réparations et entretien

Les acheteurs du MK18-55mmT2.9/MK50-135mmT2.9 doivent se reporter à l'URL suivante : http://www.fujifilm.com/support/optical_devices/tv_cine/pdf/index/Tv_Cine_Lenses_Contact_Us.pdf Les acheteurs du MKX18-55mmT2.9/MKX50-135mmT2.9 doivent se reporter à la fiche d'informations fournie avec le produit ou à l'URL suivante : http://www.fujifilm.com/contact/

Caractéristiques/Données techniques

⚠️ Des améliorations peuvent être apportées aux caractéristiques et à l'aspect sans avis préalable.

Étant donné la construction de cet objectif, la distance indiquée par l'indicateur de distance de mise au point de la caméra (« indicateur de distance ») peut dans certains cas différer de la distance de mise au point réelle. N'utilisez « l'indicateur de distance » qu'à titre indicatif.
