Marque	Tascam
Modèle	ML-32D
Type de produit	Enregistreur multipiste numérique 32 pistes
Dimensions (L x H x P)	483 x 88 x 400 mm
Poids	5,5 kg
Alimentation	100-240 V, 50/60 Hz
Prise en charge des formats audio	WAV, BWF, MP3 (selon version)
Nombre de pistes d'enregistrement simultané	32
Nombre de pistes de lecture	32
Connectivité	Entrées analogiques XLR, sorties XLR, USB, Ethernet (RJ45)
Écran	Écran LCD rétroéclairé 7"
Stockage interne	Disque dur 500 Go
Extensions de mémoire	Slot pour carte SDXC
Fonctions principales	Enregistrement multipiste, mixage, effets intégrés, métronome, piste de référence
Entretien et nettoyage	Dépoussiérer avec un chiffon doux et sec. N'utiliser aucun solvant.
Sécurité	Ne pas exposer à l'humidité, aux fortes températures ni aux chocs.
Pièces détachées et réparabilité	Pièces détachées disponibles auprès du service après-vente Tascam.
Informations générales	Appareil Hi-Fi professionnel, livré avec câble d'alimentation, manuel d'utilisation.

FOIRE AUX QUESTIONS - ML-32D TASCAM

Comment démarrer un enregistrement multipiste sur le ML-32D ?

Appuyez sur la touche REC de la piste souhaitée, puis sur PLAY pour lancer l'enregistrement. Assurez-vous que le disque dur ou la carte SD est bien inséré.

Quels formats audio supporte le ML-32D ?

Le ML-32D supporte les formats WAV et BWF en 16/24 bits, avec des fréquences d'échantillonnage de 44,1, 48, 96 et 192 kHz.

Comment connecter des microphones à l'appareil ?

Utilisez les entrées XLR sur le panneau arrière. Pour les micros à condensateur, activez l'alimentation fantôme +48V via le menu INPUT.

Puis-je utiliser le ML-32D comme interface audio pour un ordinateur ?

Oui, via la connexion USB. Le ML-32D se comporte comme une interface audio multicanaux avec son logiciel de DAW.

Comment transférer des fichiers sur un ordinateur ?

Connectez l'appareil en USB, ou retirez la carte SD/câble Ethernet. Le disque dur interne apparaît comme un périphérique de stockage externe.

Le ML-32D dispose-t-il d'effets intégrés ?

Oui, il intègre une section d'effets avec réverbération, delay, compression et égaliseur paramétrique par piste.

Comment effectuer un mixage enregistré ?

Utilisez les faders et les potards de panoramique pour régler le niveau et la balance. Vous pouvez enregistrer le mixage final sur une piste stéréo dédiée.

Que faire si l'écran reste noir ?

Vérifiez l'alimentation électrique et le câble. Si le problème persiste, contactez le support technique Tascam.

Comment sauvegarder mes projets ?

Sauvegardez régulièrement sur la carte SD ou via le réseau Ethernet. Utilisez la fonction BACKUP dans le menu utilitaire.

Où trouver des pièces de rechange pour le ML-32D ?

Contactez le service après-vente Tascam ou un revendeur agréé. Les pièces détachées sont disponibles sur commande.

MODE D'EMPLOI ML-32D TASCAM

25-32 INPUTS / OUTPUTS ch 25 ch 26 ch 27 ch 28 ch 29 ch 30 ch 31 ch 32 ① ② ③ ④ ⑤ ⑥ ⑦ ⑧

⑨ AC IN connector

Le symbole d'éclair à tête de flèche dans un triangle équilatéral sert à prévenir l'utilisateur de la présence dans l'enceinte du produit d'une « tension dangereuse » non isolée d'une grandeur suffisante pour constituer un risque d'électrocution pour les personnes.

Le point d'exclamation dans un triangle équilatéral sert à prévenir l'utilisateur de la présence d'instructions importantes de fonctionnement et de maintenance (entretien) dans les documents accompagnant l'appareil.

AVERTISSEMENT : POUR PRÉVENIR LES RISQUES D'INCENDIE ET D'ÉLECTROCUTION, N'EXPOSEZ PAS CET APPAREIL À LA PLUIE NI À L'HUMIDITÉ.

AUX USA/CANADA, UTILISEZ UNIQUEMENT UNE TENSION D'ALIMENTATION DE 120 V.

Pour le canada

Ce produit est conforme aux impératifs des directives européennes et autres règlements de la Commission.

Informations sur le marquage ce

EN55103-2

a) Environnement électromagnétique applicable : E1, E2, E3, E4 b) Courant d'appel r. m. s. moyen de la demi-période

1. Après une interruption d'alimentation de 5 s : 0,15 A rms

Mise au rebut des équipements électriques et électroniques

Tous les équipements électriques et électroniques et piles/accumulateurs hors d'usage doivent être traités séparément de la collecte municipale d'ordures ménagères dans des points de collecte désignés par le gouvernement ou les autorités locales. En vous débarrassant correctement des équipements électriques/électroniques et piles/accumulateurs hors d'usage, vous contribuerez à la sauvegarde de précieuses ressources et à la prévention de potentiels effets négatifs sur la santé humaine et l'environnement. Le traitement incorrect des équipements électriques/électroniques et piles/accumulateurs hors d'usage peut avoir des effets graves sur l'environnement et la santé humaine en raison de la présence de substances dangereuses dans les équipements. Le symbole de déchets d'équipements électriques et électroniques (DEEE), qui représente une poubelle à roulettes barrée d'une croix, indique que les équipements électriques/électroniques et piles/accumulateurs doivent être collectés et traités séparément des déchets ménagers. Des systèmes de retour et de collecte sont disponibles pour l'utilisateur final. Pour des informations plus détaillées sur la mise au rebut des vieux équipements électriques/électroniques et piles/accumulateurs hors d'usage, veuillez contacter votre mairie, le service d'ordures ménagères ou le magasin dans lequel vous avez acquis l'équipement.

1 Lisez ces instructions. 2 Conservez ces instructions. 3 Tenez compte de tous les avertissements. 4 Suivez toutes les instructions. 5 N'utilisez pas cet appareil avec de l'eau à proximité. 6 Ne nettoyez l'appareil qu'avec un chiffon sec. 7 Ne bloquez aucune ouverture de ventilation. Installez-le conformément aux instructions du fabricant. 8 N'installez pas l'appareil près de sources de chaleur telles que des radiateurs, bouches de chauffage, poêles ou autres appareils (y compris des amplificateurs) dégageant de la chaleur. 9 Ne neutralisez pas la fonction de sécurité de la fiche polarisée ou de terre. Une fiche polarisée a deux broches, l'une plus large que l'autre. Une fiche de terre a deux broches identiques et une troisième broche pour la mise à la terre. La broche plus large ou la troisième broche servent à votre sécurité. Si la fiche fournie n'entre pas dans votre prise, consultez un électricien pour le remplacement de la prise obsolète. 10 Évitez de marcher sur le cordon d'alimentation et de le pincer, en particulier au niveau des fiches, des prises secteur, et du point de sortie de l'appareil. 11 N'utilisez que des fixations/accessoires spécifiés par le fabricant. 12 Utilisez-le uniquement avec des chariots, socles, trépieds, supports ou tables spécifiés par le fabricant ou vendus avec l'appareil. Si un chariot est utilisé, faites attention à ne pas être blessé par un renversement lors du déplacement de l'ensemble chariot/appareil.

13 Débranchez cet appareil en cas d'orage ou de non-utilisation prolongée.

14 Confiez toute réparation à des techniciens de maintenance qualifiés. Une réparation est nécessaire si l'appareil a été endommagé d'une quelconque façon, par exemple si le cordon ou la fiche d'alimentation est endommagé, si du liquide a été renversé sur l'appareil ou si des objets sont tombés dedans, si l'appareil a été exposé à la pluie ou à l'humidité, s'il ne fonctionne pas normalement, ou s'il est tombé.

- L'appareil tire un courant nominal de veille de la prise secteur quand son interrupteur POWER ou STANDBY/ON n'est pas en position ON.

• La fiche secteur est utilisée comme dispositif de déconnexion et doit donc toujours rester disponible.
• Des précautions doivent être prises en cas d'utilisation d'écouteurs ou d'un casque avec le produit car une pression sonore excessive (volume trop fort) dans les écouteurs ou dans le casque peut causer une perte auditive.
• Si vous rencontrez des problèmes avec ce produit, contactez TEAC pour une assistance technique. N'utilisez pas le produit tant qu'il n'a pas été réparé.

Attention

• N'exposez pas cet appareil aux gouttes ni aux éclaboussures.
• Ne placez pas d'objet rempli de liquide sur l'appareil, comme par exemple un vase.
• N'installez pas cet appareil dans un espace confiné comme une bibliothèque ou un meuble similaire.
• L'appareil doit être placé suffisamment près de la prise de courant pour que vous puissiez à tout moment attraper facilement la fiche du cordon d'alimentation.
• Si le produit utilise des piles/batteries (y compris un pack de batteries ou des batteries fixes), elles ne doivent pas être exposées au soleil, au feu ou à une chaleur excessive.
• PRÉCAUTION pour les produits qui utilisent des batteries remplaçables au lithium : remplacer une batterie par un modèle incorrect entraîne un risque d'explosion. Remplacez-les uniquement par un type identique ou équivalent.

Avertissement

- Les produits ayant une construction de Classe I sont équipés d'un cordon d'alimentation avec une fiche de terre. Le cordon d'un tel produit doit être branché dans une prise secteur avec terre de sécurité.

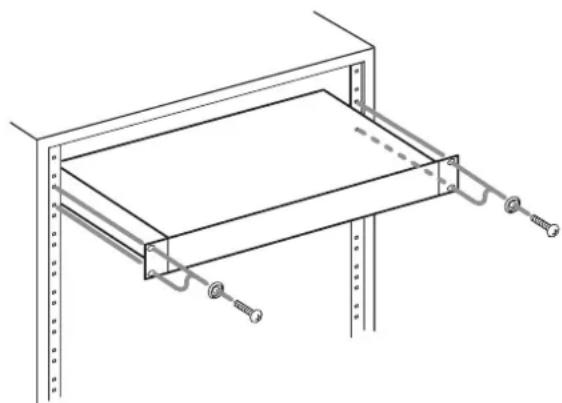

Montage en RACK de l'unité

Utilisez le kit de montage en rack pour monter l'unité dans un rack 19'' standard, comme représenté ci-dessous.

Retirez les pieds de l'unité avant le montage.

• Laissez 1U d'espace au-dessus de l'unité pour la ventilation. - Laissez au moins 10 cm à l'arrière de l'unité pour la ventilation.

Contenu

Caractéristiques...15

Éléments fournis 15

Conventions employées dans ce mode d'emploi.... 16

Précautions concernant l'emplacement et l'emploi..... 16

Notes sur les alimentations....16

Attention à la condensation....16

Nettoyage de l'unité 16

Utilisation du site mondial TEAC....16

Nom des parties....17

Face avant....17

Face arrière 18

Remarques à propos de Dante.... 19

Connexion à un réseau Dante....19

Connexion commutée (en chaîne) 19

Connexion redondante...19

Emploi de Dante Controller 20

Présentation de Dante Controller 20

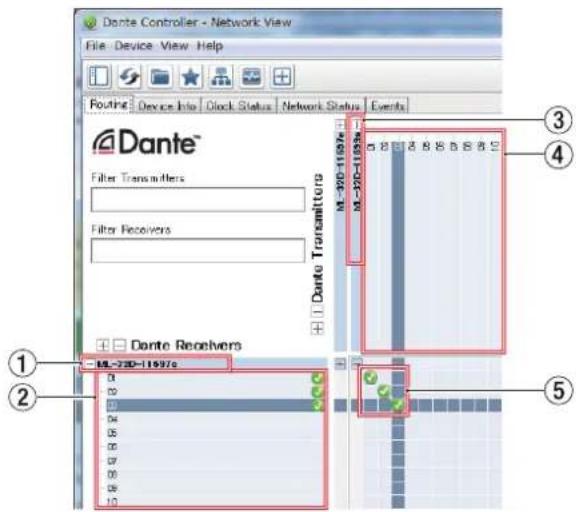

Réglages de routage audio...20

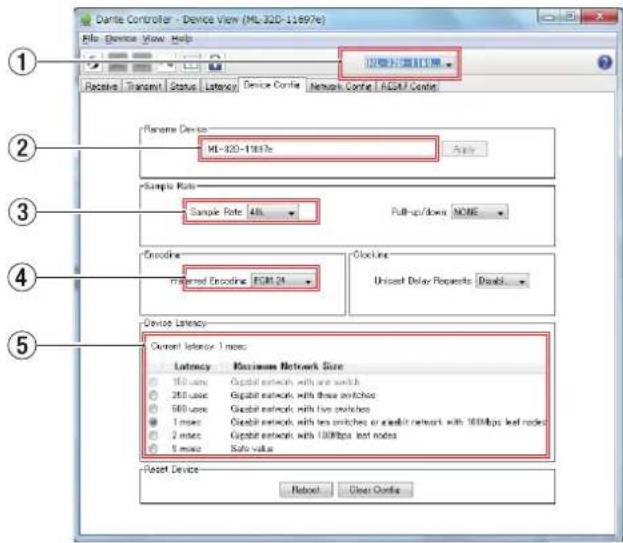

Changement de la fréquence et de la résolution d'échantillonnage

Ionnage avec Dante Controller 20

Caractéristiques techniques 21

Données 21

Valeurs d'entrée/sortie 21

Performances audio 21

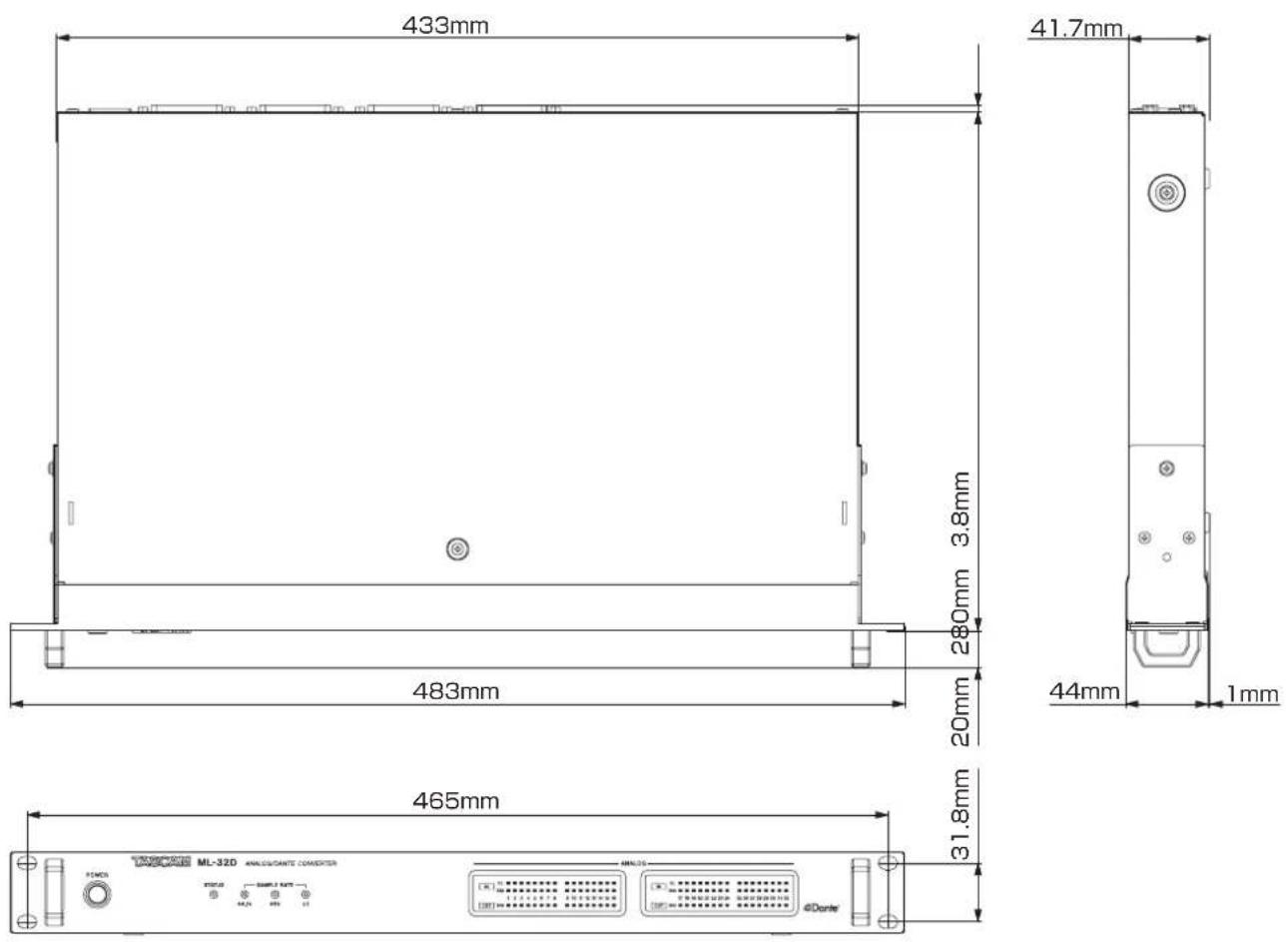

Dessins avec cotes... 22

Autres 22

Merci beaucoup pour l'achat d'un convertisseur analogique/Dante TASCAM ML-32D à 32 canaux ou ML-16D à 16 canaux.

Avant d'utiliser cette unité, lisez attentivement ce mode d'emploi pour pouvoir l'utiliser correctement et apprécier de travailler avec elle durant de nombreuses années. Une fois la lecture de ce mode d'emploi terminée, veillez à le conserver en lieu sûr pour référence ultérieure.

Vous pouvez aussi télécharger ce mode d'emploi depuis le site mondial de TEAC (http://teac-global.com/).

Caractéristiques

30 canaux d'entrée ligne analogique et 32 canaux de sortie de ligne analogique (D-sub 25 broches) (ML-32D) 16 canaux d'entrée ligne analogique et 16 canaux de sortie de ligne analogique (D-sub 25 broches) (ML-16D) Interface Dante incluse en standard LAES67 est également prise en charge, de sorte que la connexion est possible avec les technologies audio réseau Ravenna et compatibles Ports Dante principal et secondaire inclus pour permettre la redondance Un routage flexible est possible au moyen de Dante Controller Résolution d'échantillonnage jusqu'à 96 kHz et 24 bits LED témoins de signal/saturation d'entrée et saturation de sortie Niveau de référence peut être choisi Montage en rack 1U

Éléments fournis

Ce produit est livré avec les éléments suivants.

Ouvrez l'emballage avec soin pour ne pas endommager ces éléments. Conservez les matériaux d'emballage pour de futurs transports.

Si un élément quelconque est manquant ou a été endommagé durant le transport, veuillez contacter le magasin dans lequel vous avez acheté cette unité.

Unité principale....... × 1 Cordon d'alimentation secteur.... × 1 K de vis pour montage en rack.... × 1 Mode d'emploi (ce document) incluant la garantie.... × 1

Conventions employées dans ce mode d'emploi

Dans ce document, les conventions suivantes sont employées :

Quand nous nous référons à des touches, connecteurs et autres parties physiques de cette unité, nous utilisons des caractères gras comme ceci : touche POWER. Quand nous représentons des caractères apparaissant à l'écran, nous les représentons comme ceci : ON. Le même format est employé pour les caractères qui s'affichent sur l'écran d'unités pouvant être connectées. Si nécessaire, des informations supplémentaires sont fournies sous les intitulés CONSEIL, NOTE et ATTENTION.

Conseil

Ce sont des conseils concernant l'emploi de l'unité.

Ce sont des explications supplémentaires et des descriptions de cas particuliers.

Attention

Ne pas suivre ces instructions peut par exemple entraîner des blessures, des dommages pour l'équipement ou la perte de données enregistrées.

Précautions concernant l'emplacement et l'emploi

L'intervalle de température de fonctionnement de cette unité est 0–40 °C. - Ne placez pas cette unité dans les types d'emplacement suivants. Cela pourrait entraîner un mauvais fonctionnement. Lieux sujets à de fréquentes vibrations Près de fenêtres ou en exposition directe au soleil Près de chauffages ou dans des lieux extrêmement chauds Lieux extrêmement froids Lieux très humides ou mal aérés Lieux très poussiéreux

Assurez-vous que l'unité est placée dans une position permettant son fonctionnement correct.

Pour permettre une bonne dispersion thermique, ne placez rien sur le dessus de l'unité.

Ne placez pas l'unité sur un amplificateur de puissance ou un autre appareil dégageant de la chaleur.

Notes sur les alimentations

Lesérez le cordon d'alimentation fourni à fond dans le connecteur ~ IN. N'utilisez pas une prise secteur fournissant un courant autre que du type CA 100 V-240 V (50-60 Hz). Tenez le cordon d'alimentation par sa fiche quand vous le branchez ou le débranchez.

Attention à la condensation

De la condensation peut se produire si l'unité est déplacée d'un endroit froid à un endroit chaud, est utilisée dans une pièce qui vient d'être chauffée ou soumise à des changements brutaux de température.

Pour empêcher cela ou si cela se produit, laissez l'unité une ou deux heures à la température de la nouvelle pièce avant de l'utiliser.

Nettoyage de l'unité

Essuyez l'unité avec un chiffon sec et doux pour la nettoyer. Ne l'essuyez pas avec des lingettes de nettoyage contenant des produits chimiques, du diluant, de l'alcool ou d'autres agents chimiques. Cela pourrait endommager la surface ou causer une décoloration.

Utilisation du site mondial TEAC

Vous pouvez télécharger ce mode d'emploi et le manuel de référence nécessaires à cette unité depuis le site mondial TEAC (http://teac-global.com/).

Dans la section TASCAM Downloads (téléchargements TASCAM), sélectionnez la langue souhaitée afin d'ouvrir la page de téléchargement du site web pour cette langue.

Face avant

ML-32D

ML-16D

① Touche et voyant POWER

Pressez cette touche pour mettre l'unité sous/hors tension.

② Voyant STATUS

Le voyant STATUS indique l'état de l'unité en s'allumant en bleu ou en rouge, ou en restant éteint. Voir « Explication des états lumineux du voyant STATUS » en page 17.

③ Voyants SAMPLE RATE

Les trois voyants SAMPLE RATE (44.1k, 48k et x2) s'allument pour indiquer la fréquence d'échantillonnage actuelle de l'unité.

	44.1k 48k	x2
44,1 kHz Allumé Éteint Éteint
48 kHz Éteint Allumé Éteint
88,2 kHz Allumé Éteint Allumé
96 kHz Éteint Allumé Allumé

4 Voyants de saturation (OL)

Ils s'allument quand les signaux d'entrée analogique saturent.

5 Voyants de signal d'entrée (IN SIG)

Ils s'allument quand du son est reçu par les entrées analogiques. Un son est considéré comme reçu si le niveau du signal dépasse -60 dB FS.

6 Voyants de signal de sortie (OUT SIG)

Ils s'allument quand du son est produit par les sorties analogiques.

Un son est considéré comme produit si le niveau du signal dépasse -60 dB FS.

Explication des états lumineux du voyant STATUS

	Voyant STATUS Note
Fonctionnement ordinaire	Allumé en bleu
Dysfonctionnement (Dante)	Clignotant rapidement en rouge (quatre fois par seconde)	Le module Dante ne fonctionne pas correctement.
Son coupé Allumé en rouge		Le voyant s'allume en rouge lorsque l'horloge est en voie de stabilisation après le démarrage de l'unité et par exemple lorsqu'on a changé la fréquence d'échantillonnage ou un autre paramètre Dante.
Erreur réseau Dante	Clignotant en rouge (2 fois par seconde)	Le réseau Dante n'est pas connecté.
Erreur de redondance Dante	Clignotant en bleu (1 fois par seconde)	La redondance est établie et la liaison secondaire est utilisée car la liaison principale est indisponible.

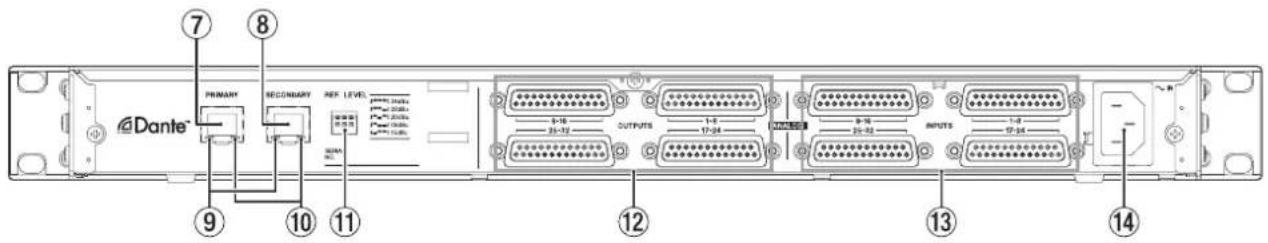

7 Connecteur principal (PRIMARY)

C'est le connecteur de transmission Dante principal.

Utilisez-le toujours pour la connexion à un réseau Dante.

8 Connecteur secondaire (SECONDARY)

C'est le connecteur de transmission Dante secondaire. Son emploi change en fonction du mode.

En mode redondant, il se connecte au réseau Dante secondaire.

En mode commuté (chaînage en guirlande), utilisez-le pour connecter un autre périphérique Dante dans la chaîne.

9 Voyant d'activité/état de la liaison

Il s'allume en vert pour indiquer qu'une liaison est établie entre les appareils.

Il clignote pour indiquer que des signaux sont transmis entre les appareils.

10 Voyant d'état de liaison gigabit

Il s'allume en orange pour indiquer qu'une liaison Ethernet Gigabit a été établie.

11 Sélecteurs ref. LEVEL

Utilisez-les pour régler le niveau de référence des entrées et sorties analogiques.

Niveau max./de référence Sélecteurs
+24 dBu/+4 dBu	↑ ↑	↑
+22 dBu/+4 dBu	↑ ↑	↓
+20 dBu/+4 dBu	↑ ↓	↑
+18 dBu/+4 dBu	↑ ↓	↓
+15 dBu/+6 dBu	↓ ↑	↑

Ce sont des sorties analogiques sur connecteurs D-Sub 25 broches symétriques.

Utilisez des câbles D-Sub de sortie analogique pour les relier à des appareils externes à entrée analogique symétrique et transmettre à ces derniers les signaux des canaux 1-8, 9-16, 17-24 et 25-32.

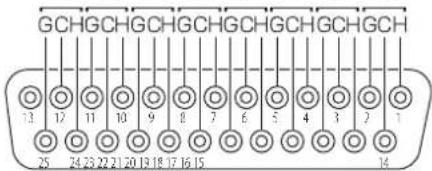

L'assignation des broches des connecteurs de sortie ANALOG OUTPUTS est indiquée ci-dessous.

(Les connecteurs 1-8, 9-16, 17-24 et 25-32 ont le même brochage.)

Ce sont des entrées analogiques sur connecteurs D-Sub 25 broches symétriques.

Utilisez des câbles D-Sub d'entrée analogique pour les relier à des appareils externes à sortie analogique symétrique et recevoir de ces derniers les signaux des canaux 1-8, 9-16, 17-24 et 25-32.

L'assignation des broches des connecteurs d'entrée ANALOG INPUTS est indiquée ci-dessous.

(Les connecteurs 1-8, 9-16, 17-24 et 25-32 ont le même brochage.)

* L'assignation des broches suit le standard DB-25 TASCAM (AES59-2012)

Entrées / sorties analogiques

ENTREES/SORTIES 1-8

Can. 1 Can. 2 Can. 3 Can. 4 Can. 5 Can. 6 Can. 7 Can. 8

ENTRÉES/SORTIES 9-16

15 Connecteur d'alimentation secteur

Branchez ici le cordon d'alimentation électrique fourni.

Remarques à propos de dante

Dante est un protocole de transmission mis au point par Audinate. Au travers de réseaux basés sur la norme Ethernet Gigabit, il permet par exemple la transmission multicanal (512 entrées/512 sorties) avec une haute précision.

Consultez le site web Audinate pour des détails sur Dante.

Connexion à un réseau dante

Afin de configurer et d'utiliser cette carte, vous devez également configurer le réseau Ethernet auquel elle est connectée, un ordinateur sur lequel tourne Dante Controller et les autres appareils compatibles Dante.

Câbles réseau (LAN) utilisés pour les connexions

Utilisez des câbles à paire torsadée blindée (STP) de catégorie 5e ou supérieure.

Il est possible d'utiliser des câbles croisés ou droits.

Attention

Cette unité n'est pas compatible avec les commutateurs Ethernet 100 Mbit/s. Utilisez toujours des commutateurs compatibles Ethernet Gigabit de couche 2.

• Configurez l'ordinateur pour que les adresses IP soient automatiquement définies.
• Le redémarrage de l'ordinateur peut être nécessaire si un réglage réseau antérieur est encore actif sur l'ordinateur.

Connexion commutée (en chaîne)

Des appareils Dante peuvent être enchaînés lorsqu'il y en a peu à connecter et qu'aucun commutateur n'est utilisé. Connectez-les comme indiqué ci-dessous.

Exemple de connexion commutée (en chaîne)

• Pour une connexion commutée (en chaîne), vous pouvez utiliser aussi bien le connecteur PRIMARY que le connecteur SECONDARY.
• Si le nombre d'appareils connectés augmente, il sera nécessaire d'augmenter le réglage de latence.

Connexion redondante

Pour les situations d'enregistrement ne permettant pas de refaire une prise, comme les prestations live, une configuration de connexion telle que la suivante fait appel à deux réseaux, primaire et secondaire, totalement indépendants.

Exemple de connexion redondante

Primaire Secondaire

Les réglages pour les connexions commutées (en chaîne) et redondantes ne changent pas automatiquement. Modifiez les réglages dans l'écran Network Config (configuration réseau) de Dante Controller.

Attention

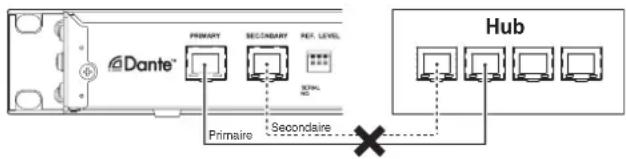

• Les réseaux primaire et secondaire ne peuvent en aucune façon être reliés l'un à l'autre.
• Ne connectez pas les réseaux primaire et secondaire au même commutateur.

Présentation de dante controller

Cette unité utilise l'application Dante Controller, qui est disponible sur le site web Audinate, pour la connexion à d'autres appareils compatibles Dante.

Téléchargez la dernière version de l'application Dante Controller et son mode d'emploi sur le site web Audinate.

Page de téléchargement audinate

Réglez au moins les paramètres suivants au moyen de l'ordinateur sur lequel est installé Dante Controller.

Configurez le routage audio.

Régalez la fréquence d'échantillonnage et la résolution en bits de chaque appareil Dante.

Les réglages effectués avec Dante Controller sont conservés dans la mémoire intégrée à chaque appareil Dante.

Tant que les réglages ne sont pas modifiés, les connexions ne changent pas même si l'on ferme Dante Controller ou si l'ordinateur est déconnecté du réseau Dante.

Réglages de routage audio

Au lancement de Dante Controller, s'ouvre l'écran Network View (vue réseau) représenté ci-dessous.

Dans cet écran, vous pouvez choisir et surveiller les conditions de fonctionnement du réseau Dante.

Nom de l'appareil récepteur

C'est le nom de l'appareil récepteur sur le réseau Dante.

Canaux de l'appareil récepteur

Ce sont les noms des canaux de l'appareil récepteur sur le réseau Dante.

Nom de l'appareil émetteur

C'est le nom de l'appareil émetteur sur le réseau Dante.

Canaux de l'appareil émetteur

Ce sont les noms des canaux de l'appareil émetteur sur le réseau Dante.

Routage audio

Faites ici le routage des canaux audio des appareils émetteur et récepteur que vous souhaitez connecter.

Cliquez avec le bouton gauche de la souris sur l'intersection des canaux à connecter dans la matrice pour les relier.

En maintenant pressée la touche Ctrl du clavier de l'ordinateur, cliquez avec le bouton gauche de la souris sur le « - » à l'intersection des noms d'appareil pour relier d'un coup tous les canaux connectables.

Changement de la fréquence et de la résolution d'échantillonnage avec dante controller

Double-cliquez sur un nom d'appareil dans l'écran Network View pour ouvrir l'écran Device View (vue d'appareil).

Dans cet écran, vous pouvez choisir et surveiller les conditions de fonctionnement des appareils sur le réseau Dante.

Cliquez sur l'onglet Device Config (configuration d'appareil) pour ouvrir la page dans laquelle vous pouvez changer la fréquence d'échantillonnage, la résolution en bits et d'autres réglages de l'appareil sélectionné dans le champ ① de l'illustration ci-dessous.

① Nom d'appareil

C'est le nom de l'appareil dont les réglages peuvent être changés dans ce même écran Device View.

Nouveau nom de l'appareil

Modifiez le nom de l'appareil.

③ Fréquence d'échantillonnage

Réglez la fréquence d'échantillonnage.

Résolution en bits

Réglez la résolution en bits.

5 Réglage de latence

Réglez la latence.

Utilisez les indications suivantes pour changer le réglage de latence.

Valeur de latence sélectionnable	Indication de configuration du réseau connecté
250 usec	Le trajet entre l'appareil émetteur et l'appareil récepteur passe au travers d'un commutateur Gigabit.
500 usec	Le trajet entre l'appareil émetteur et l'appareil récepteur passe au travers de cinq commutateurs Gigabit.
1 ms	Le trajet entre l'appareil émetteur et l'appareil récepteur passe au travers de dix commutateurs Gigabit.
2 ms	L'appareil émetteur a une vitesse de transmission de 100 Mbit/s.
5 ms	Utilisez cette valeur, la plus grande pouvant être sélectionnée, pour créer un réseau de grande envergure.

Attention

• Changer le nom d'un appareil efface les réglages de routage audio. Pour cette raison, nous vous recommandons de doter les appareils de noms permettant de facilement les identifier avant de commencer les réglages de routage audio.
• Selon les conditions de connexion du réseau, il peut s'avérer nécessaire de régler la latence sur une valeur plus élevée qu'indiquée ici.

Si vous utilisez une connexion commutée (en chaîne) ne faisant pas appel à un commutateur, réglez la latence en fonction du nombre d'appareils Dante que traversent les signaux, comme représenté ci-dessous.

Exemple de connexion commutée (en chaîne)

Traversant 2 appareils

Traversant 1 appareil

Connecteurs Primary/Secondary

Connecteur : RJ-45

Protocole de transmission : Dante

Ethernet Gigabit standard : 1000BASE-T (IEEE 802.3ab)

Câbles : STP catégorie 5e ou plus rapides

Connecteur : D-sub 25 broches

Vis de blocage : N° 4-40 UNC (en pouces)

Niveaux de sortie nominaux : +4 dBu, +6 dBu (uniquement lorsque le niveau de sortie maximal est de +15 dBu). Niveaux de sortie maximaux : +24 dBu, +22 dBu, +20 dBu, +18 dBu, +15 dBu (selon le réglage des sélecteurs REF. LEVEL)

Impédance de sortie : 200 Ω ou moins

Impédance de charge applicable : 2 kΩ ou plus

Connecteur : D-sub 25 broches

Vis de blocage : N° 4-40 UNC (en pouces)

Niveaux d'entrée nominaux : +4 dBu, +6 dBu (uniquement lorsque le niveau d'entrée maximal est à +15 dBu).

Niveaux d'entrée maximaux : +24 dBu, +22 dBu, +20 dBu, +18 dBu, +15 dBu (selon le réglage des sélecteurs REF. LEVEL)

Impédance d'entrée : 10 kΩ ou plus

CBu = 0,775Vrms

Réponse en fréquence

+0,1 dB/-0,5 dB : 20 Hz/20 kHz (entrée à -16 dB FS, fréquence d'échantillonnage de 44,1/48 kHz, JEITA) +0,1 dB/-0,5 dB : 20 Hz/40 kHz (entrée à -16 dB FS, fréquence d'échantillonnage de 88,2/96 kHz, JEITA)

Distorsion (DHT+B)

0,001 % ou moins (entrée à -1 dB FS, 1 kHz, fréquence d'échantillonnage de 44,1/48/88,2/96 kHz, JEITA)

Rapport signal/bruit

113 dB ou plus (fréquence d'échantillonnage de 44,1/48/88,2/96 kHz, JEITA)

Diaphonie

115 dB ou plus (1 kHz, fréquence d'échantillonnage de 44,1/48/88,2/96 kHz, JEITA)

Réponse en fréquence

+0,1 dB/-0,5 dB : 20 Hz/20 kHz (entrée à -16 dB FS, fréquence d'échantillonnage de 44,1/48 kHz, JEITA) +0,1 dB/-1,0 dB : 20 Hz/40 kHz (entrée à -16 dB FS, fréquence d'échantillonnage de 88,2/96 kHz, JEITA)

Distorsion (DHT+B)

0,001 % ou moins (entrée à -1 dB FS, 1 kHz, fréquence d'échantillonnage de 44,1/48/88,2/96 kHz, JEITA)

Rapport signal/bruit

110 dB ou plus (fréquence d'échantillonnage de 44,1/48/88,2/96 kHz, JEITA)

Diaphonie

115 dB ou plus (1 kHz, fréquence d'échantillonnage de 44,1/48/88,2/96 kHz, JEITA)

Alimentation

CA 100-240 V, 50/60 Hz

Consommation électrique

22 W (ML-32D)

14 W (ML-16D)

Dimensions (largeur x hauteur x profondeur)

483×45×303,8 mm (L×H×P)

Poids

3,5 kg (ML-32D)

3,3 kg (ML-16D)

Plage de température de fonctionnement

0-40°C

Dessins avec cotes

Les illustrations de ce mode d'emploi peuvent partiellement différer du produit réel. Caractéristiques et aspect externe peuvent être changés sans préavis en vue d'améliorer le produit.

Ce produit est sujet aux réglementations concernant la garantie légale dans le pays d'achat. En cas de défaut ou de problème, veuillez contacter le revendeur chez qui vous avez acheté le produit.

Modèle /

Modèle / Modèle /

ML-32D / ML-16

Serial No. / No de Série / Seriennummer

Dealer's name / Nom du détaillant / Name des Händlers

Adresse du détaillant
